Первый слайд презентации
03.12.2024 1 Лекция 6. Поведение газового потока в термическом оборудовании при производстве силикатных материалов. Природа, виды и сопротивления движения газов. Нагревательные устройства для увеличения движения газовых потоков. Основы расчета аэродинамического сопротивления
Слайд 2: Повестка дня

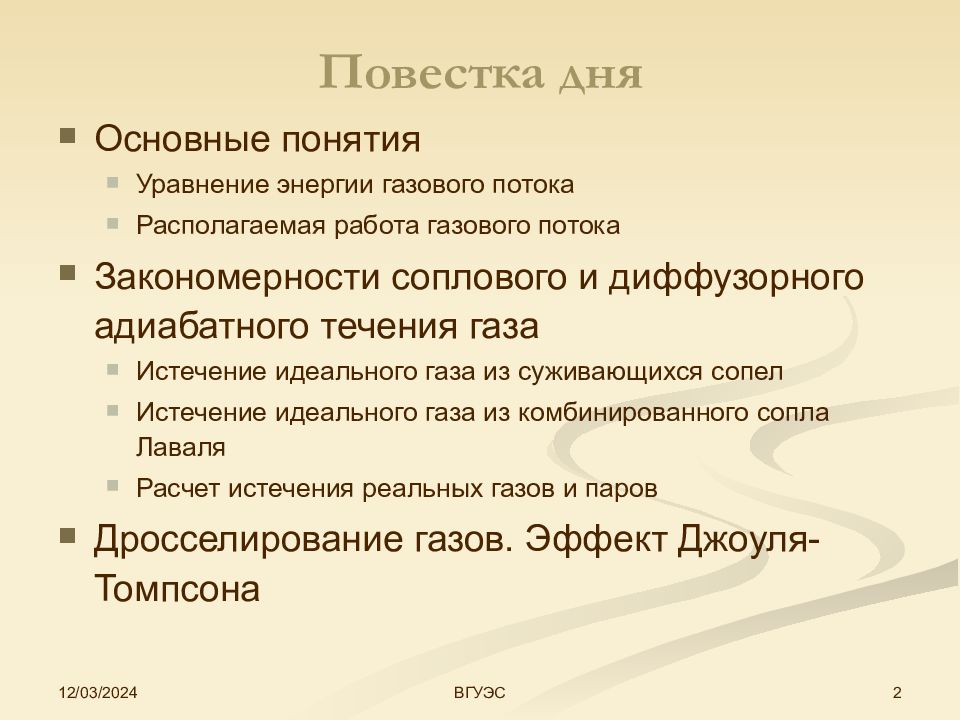

03.12.2024 2 ВГУЭС Повестка дня Основные понятия Уравнение энергии газового потока Располагаемая работа газового потока Закономерности соплового и диффузорного адиабатного течения газа Истечение идеального газа из суживающихся сопел Истечение идеального газа из комбинированного сопла Лаваля Расчет истечения реальных газов и паров Дросселирование газов. Эффект Джоуля-Томпсона
Слайд 3: ОСНОВНЫЕ ПОНЯТИЯ. Уравнение энергии газового потока

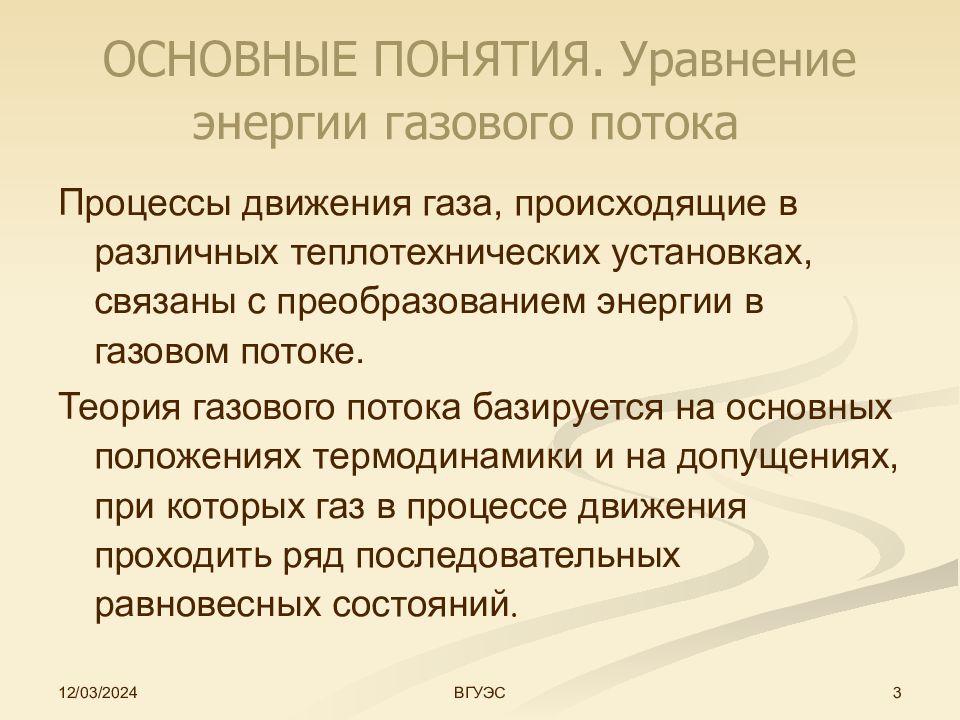

03.12.2024 3 ВГУЭС ОСНОВНЫЕ ПОНЯТИЯ. Уравнение энергии газового потока Процессы движения газа, происходящие в различных теплотехнических установках, связаны с преобразованием энергии в газовом потоке. Теория газового потока базируется на основных положениях термодинамики и на допущениях, при которых газ в процессе движения проходить ряд последовательных равновесных состояний.
Слайд 4

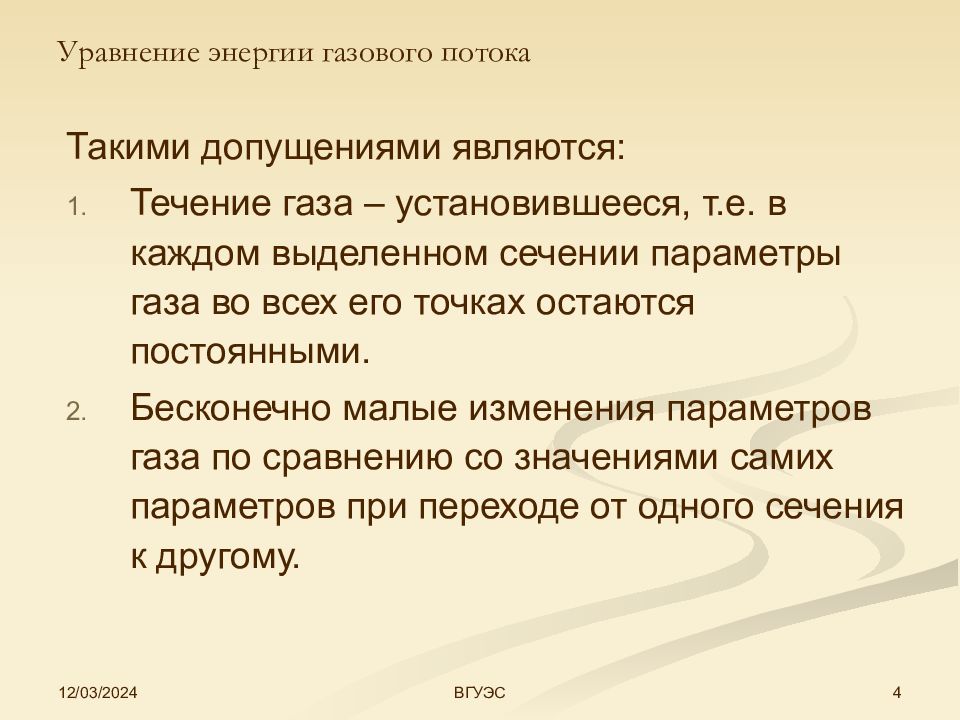

03.12.2024 4 ВГУЭС Такими допущениями являются: Течение газа – установившееся, т.е. в каждом выделенном сечении параметры газа во всех его точках остаются постоянными. Бесконечно малые изменения параметров газа по сравнению со значениями самих параметров при переходе от одного сечения к другому. Уравнение энергии газового потока
Слайд 5

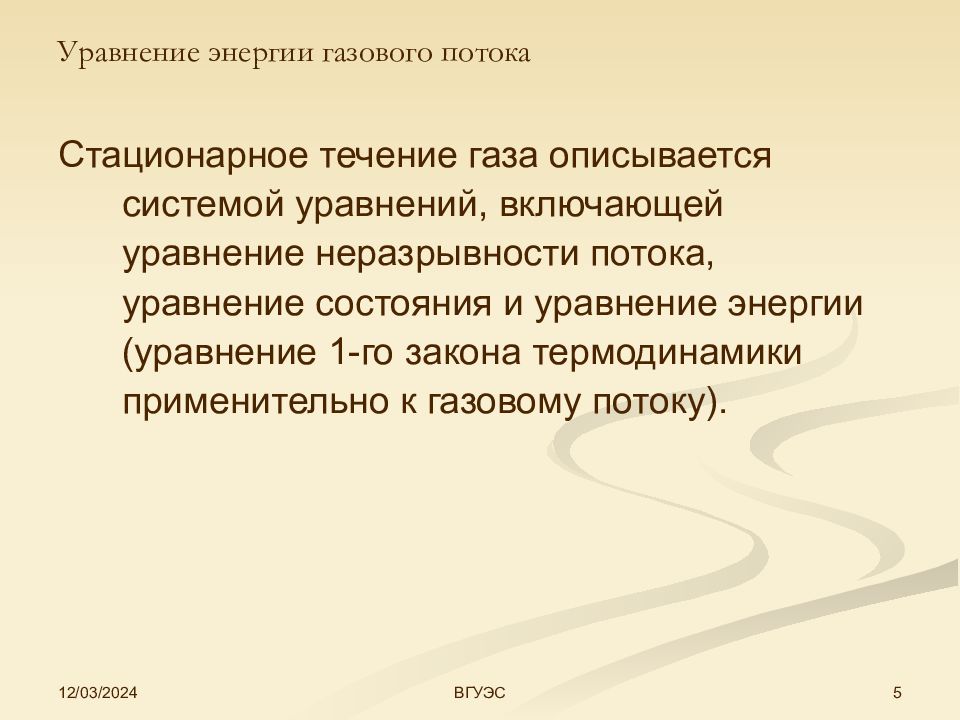

03.12.2024 5 ВГУЭС Стационарное течение газа описывается системой уравнений, включающей уравнение неразрывности потока, уравнение состояния и уравнение энергии (уравнение 1-го закона термодинамики применительно к газовому потоку). Уравнение энергии газового потока
Слайд 6

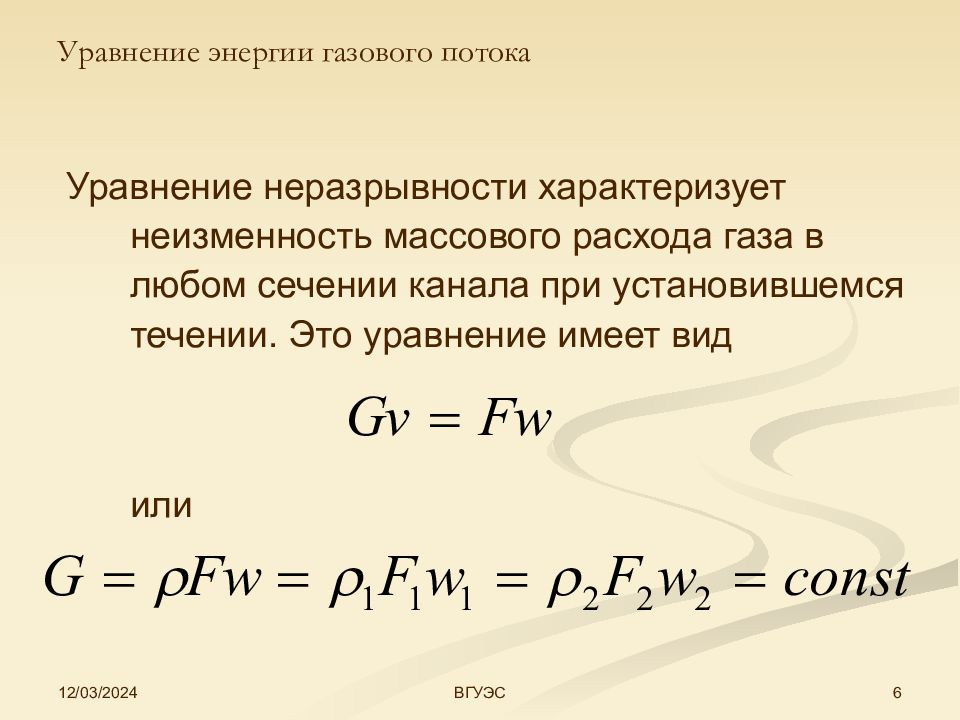

03.12.2024 6 ВГУЭС Уравнение неразрывности характеризует неизменность массового расхода газа в любом сечении канала при установившемся течении. Это уравнение имеет вид или Уравнение энергии газового потока
Слайд 7

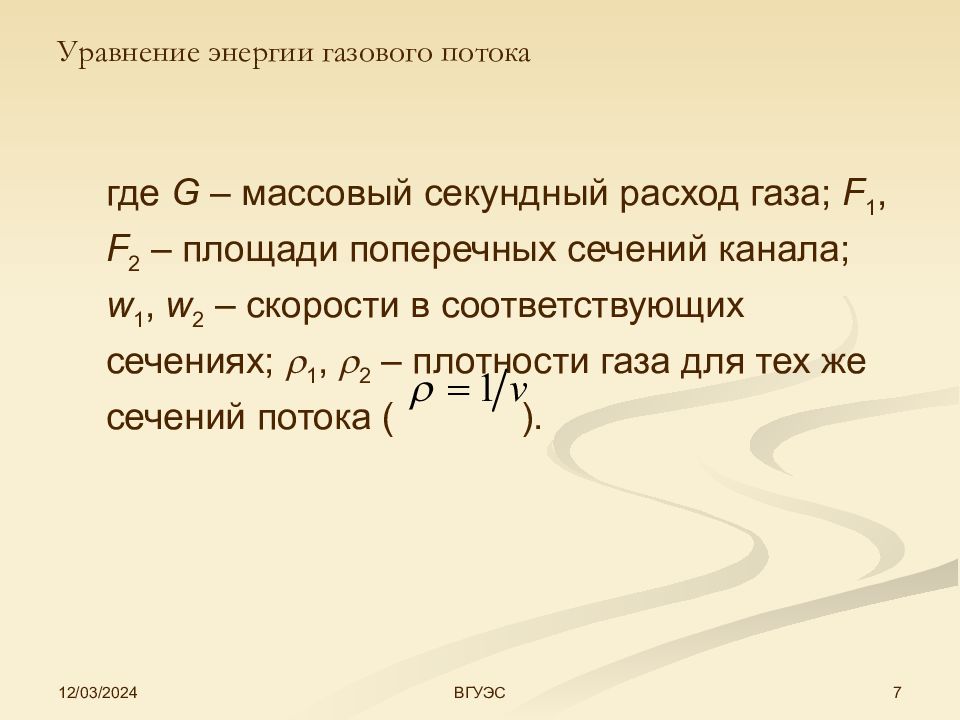

03.12.2024 7 ВГУЭС где G – массовый секундный расход газа; F 1, F 2 – площади поперечных сечений канала; w 1, w 2 – скорости в соответствующих сечениях; r 1, r 2 – плотности газа для тех же сечений потока ( ). Уравнение энергии газового потока
Слайд 8

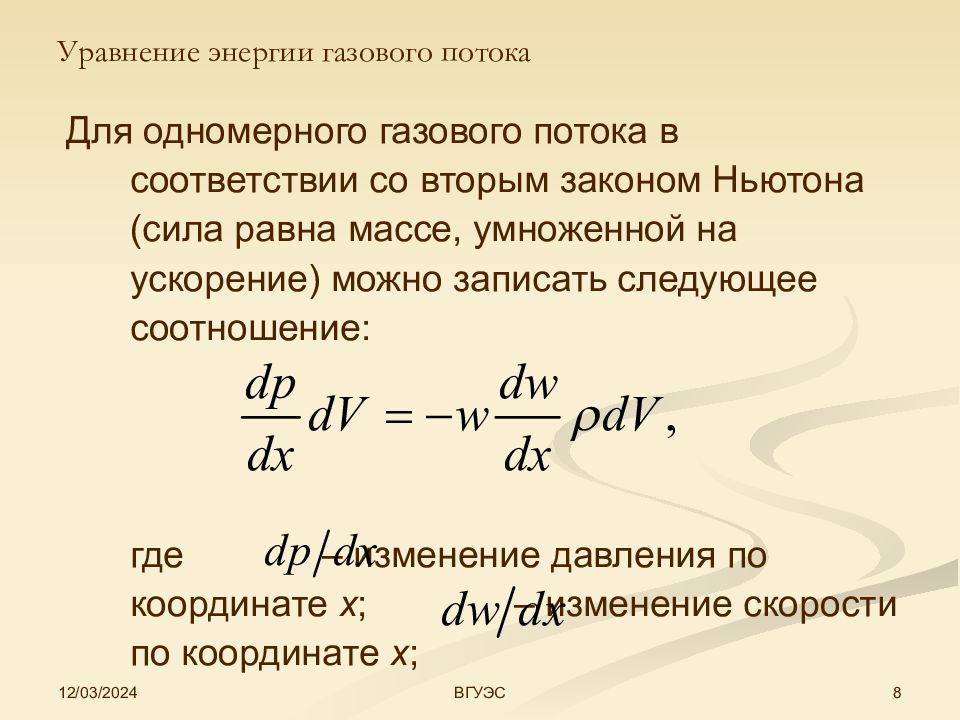

03.12.2024 8 ВГУЭС Для одномерного газового потока в соответствии со вторым законом Ньютона (сила равна массе, умноженной на ускорение) можно записать следующее соотношение: где – изменение давления по координате x ; – изменение скорости по координате x ; Уравнение энергии газового потока
Слайд 9

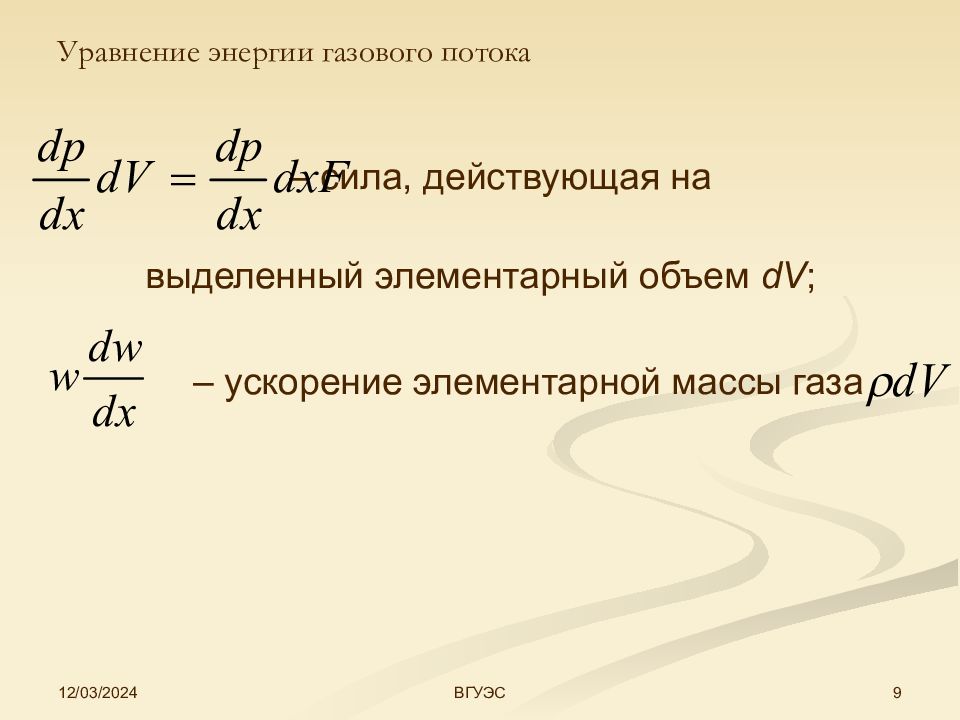

03.12.2024 9 ВГУЭС – сила, действующая на выделенный элементарный объем dV ; – ускорение элементарной массы газа Уравнение энергии газового потока

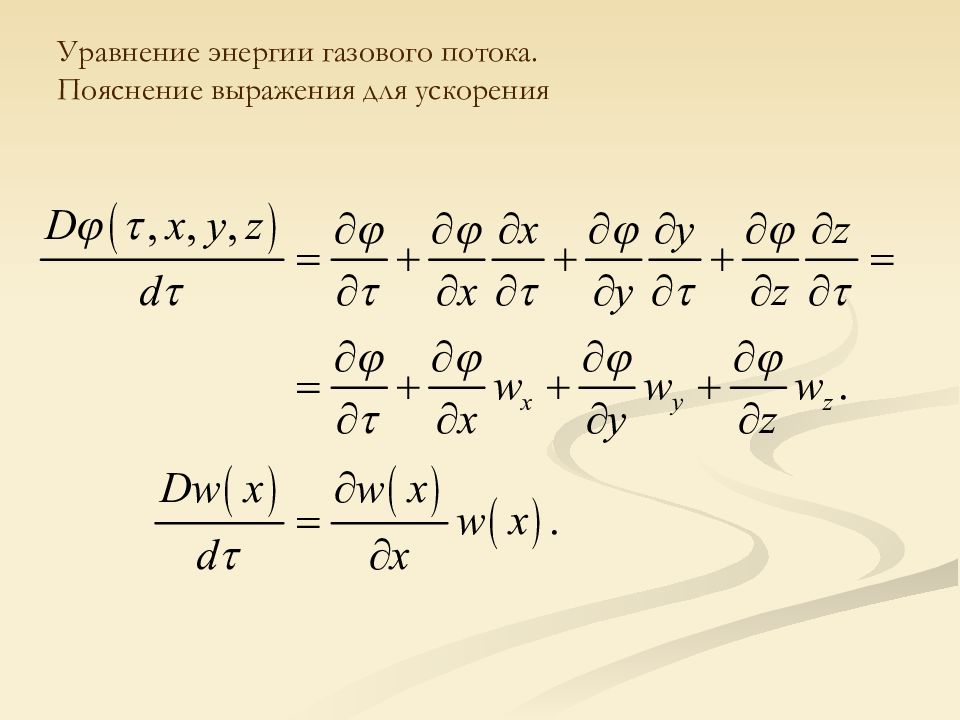

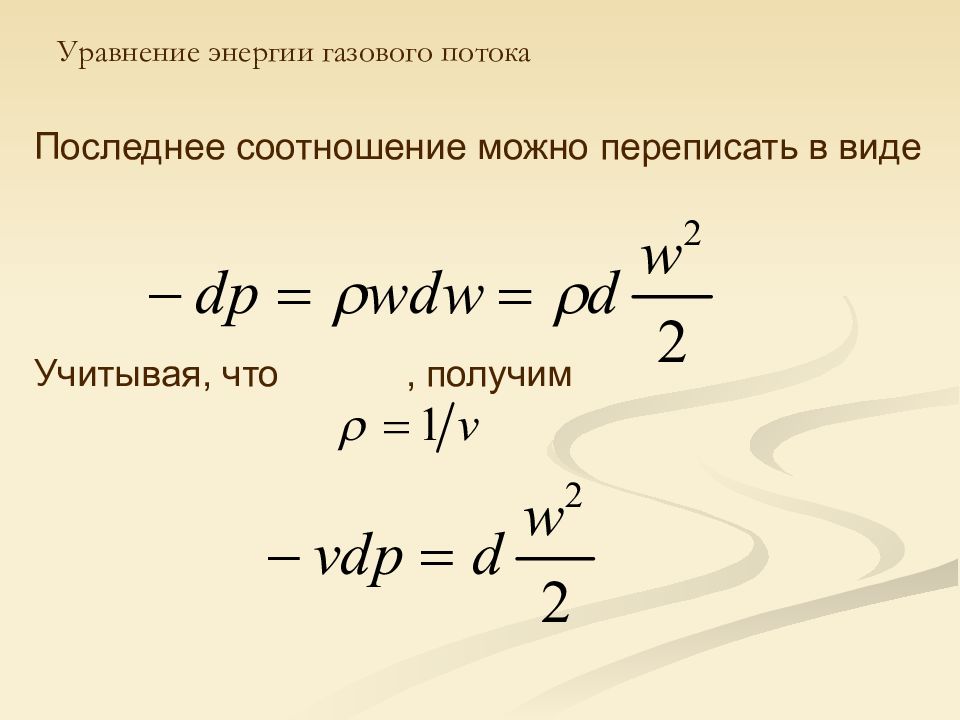

Слайд 11
Последнее соотношение можно переписать в виде Учитывая, что, получим Уравнение энергии газового потока

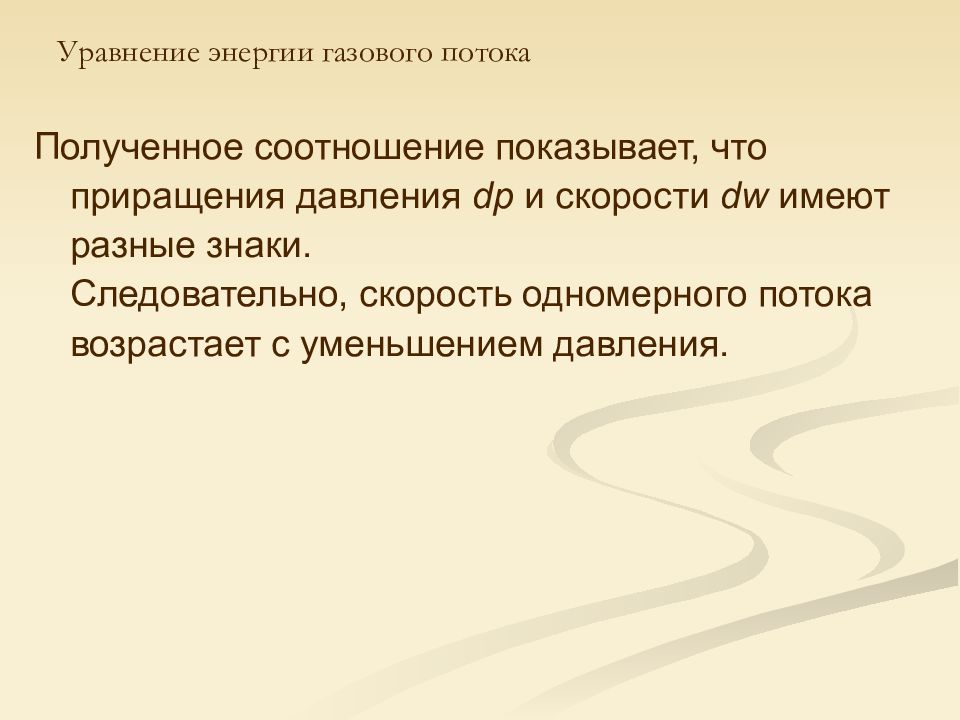

Слайд 12
Полученное соотношение показывает, что приращения давления dp и скорости dw имеют разные знаки. Следовательно, скорость одномерного потока возрастает с уменьшением давления. Уравнение энергии газового потока

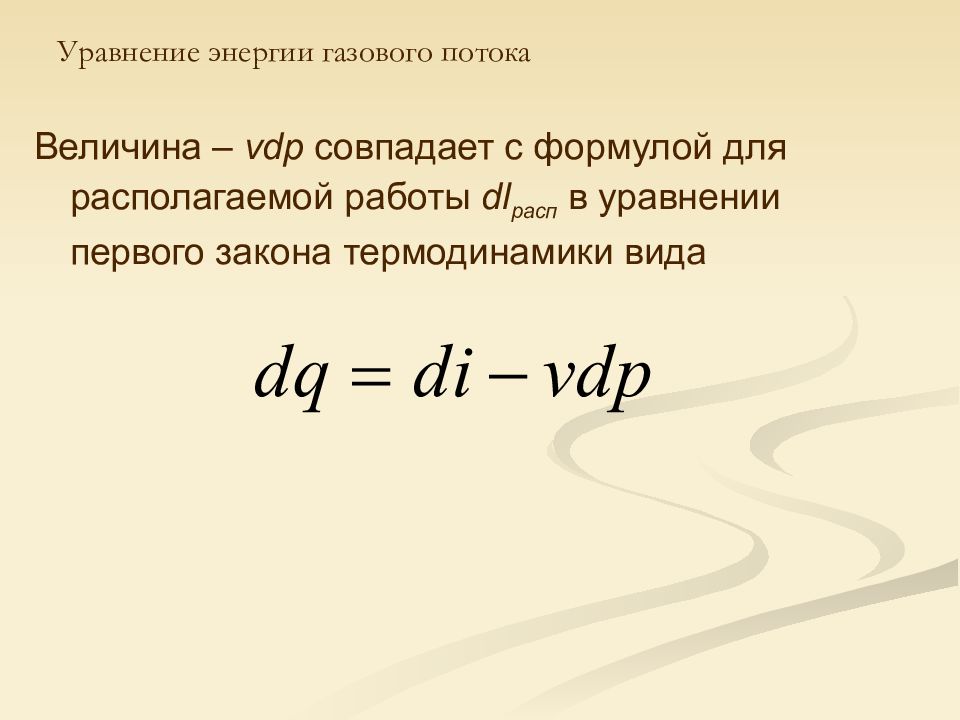

Слайд 13
Величина – vdp совпадает с формулой для располагаемой работы dl расп в уравнении первого закона термодинамики вида Уравнение энергии газового потока

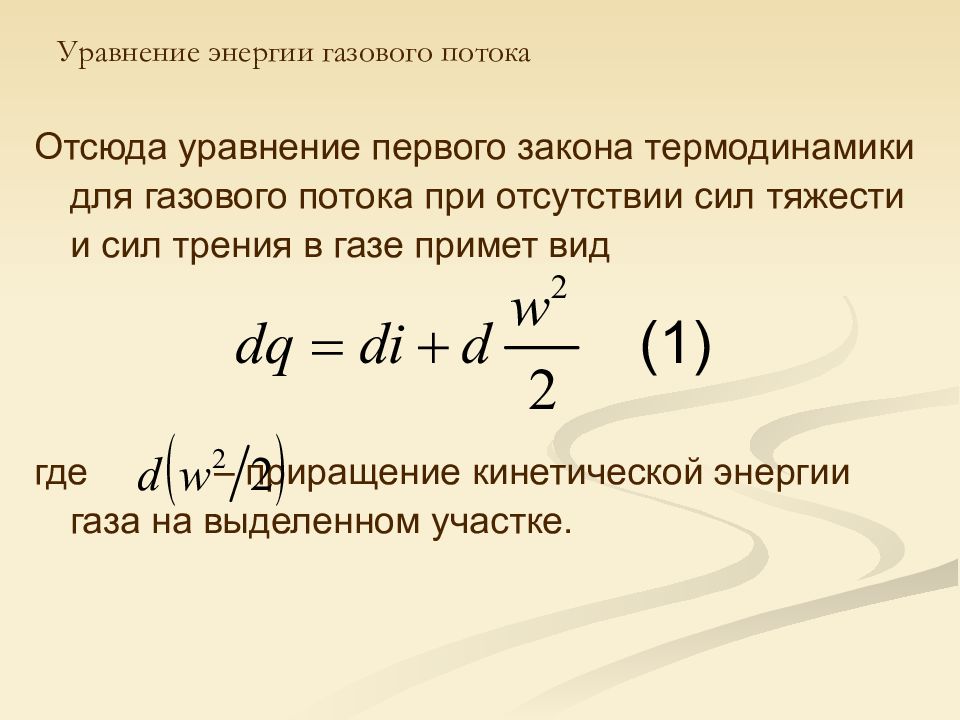

Слайд 14
Отсюда уравнение первого закона термодинамики для газового потока при отсутствии сил тяжести и сил трения в газе примет вид где – приращение кинетической энергии газа на выделенном участке. Уравнение энергии газового потока
Слайд 15

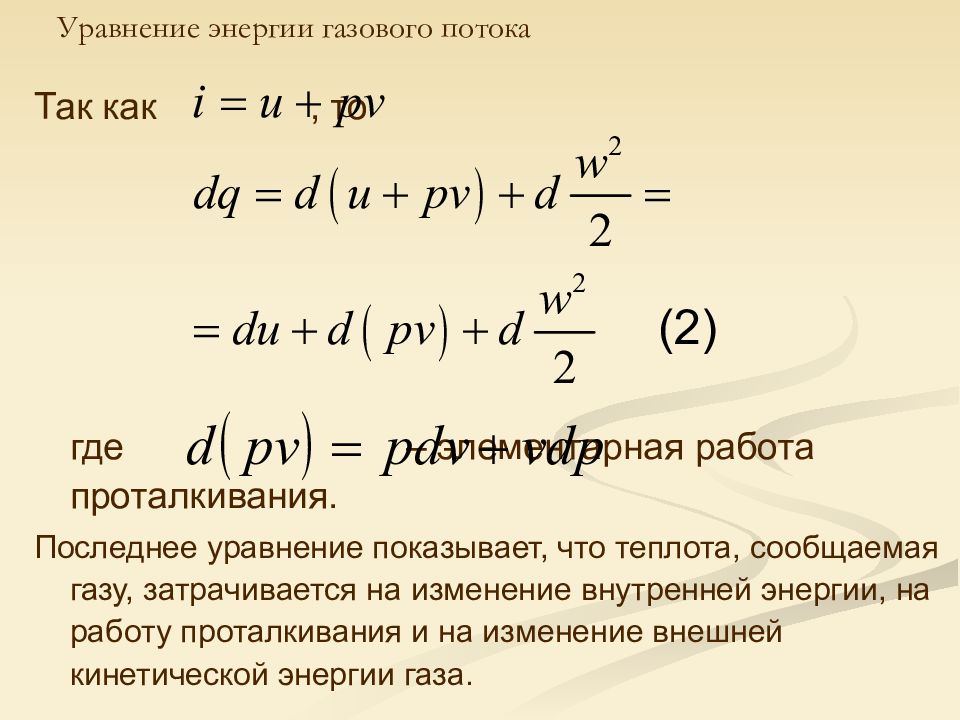

Так как, то где – элементарная работа проталкивания. Последнее уравнение показывает, что теплота, сообщаемая газу, затрачивается на изменение внутренней энергии, на работу проталкивания и на изменение внешней кинетической энергии газа. Уравнение энергии газового потока
Слайд 16

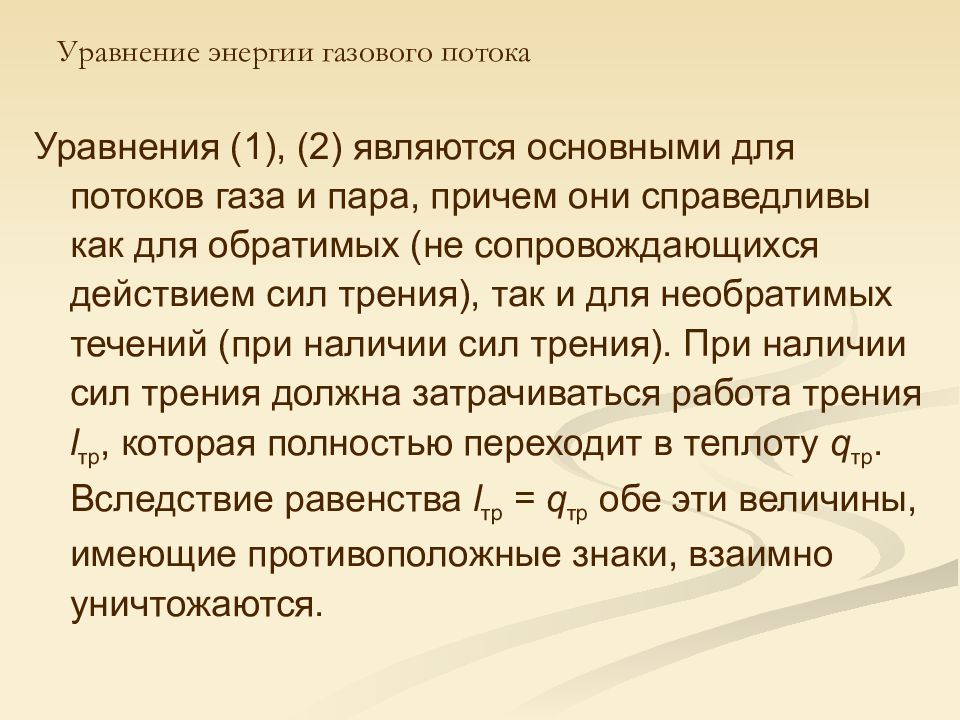

Уравнения (1), (2) являются основными для потоков газа и пара, причем они справедливы как для обратимых (не сопровождающихся действием сил трения), так и для необратимых течений (при наличии сил трения). При наличии сил трения должна затрачиваться работа трения l тр, которая полностью переходит в теплоту q тр. Вследствие равенства l тр = q тр обе эти величины, имеющие противоположные знаки, взаимно уничтожаются. Уравнение энергии газового потока

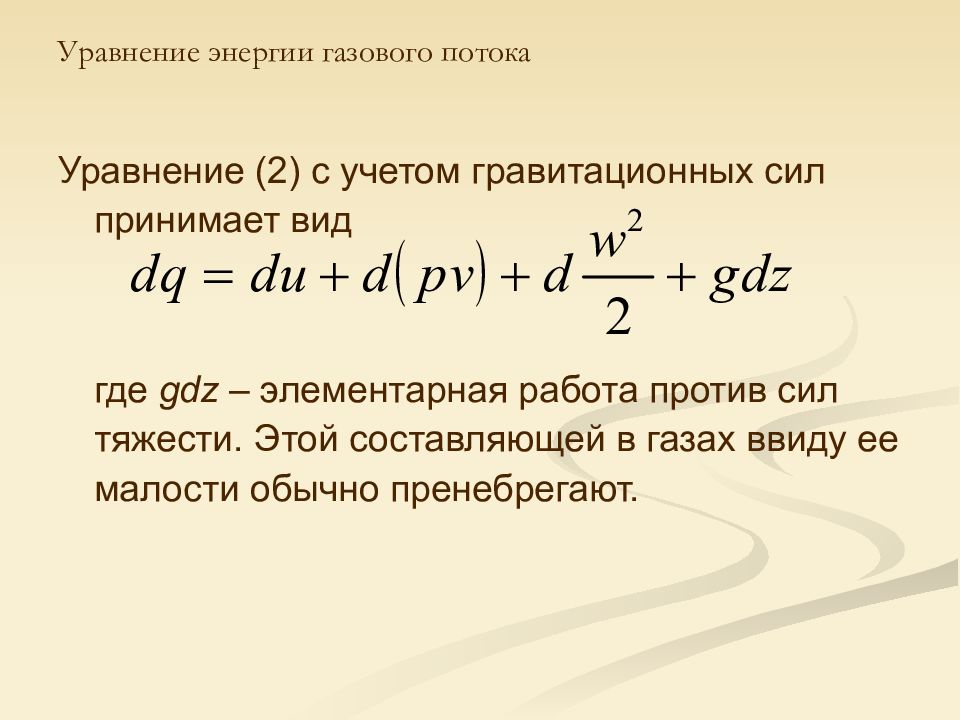

Слайд 17
Уравнение (2) с учетом гравитационных сил принимает вид где gdz – элементарная работа против сил тяжести. Этой составляющей в газах ввиду ее малости обычно пренебрегают. Уравнение энергии газового потока
Слайд 18

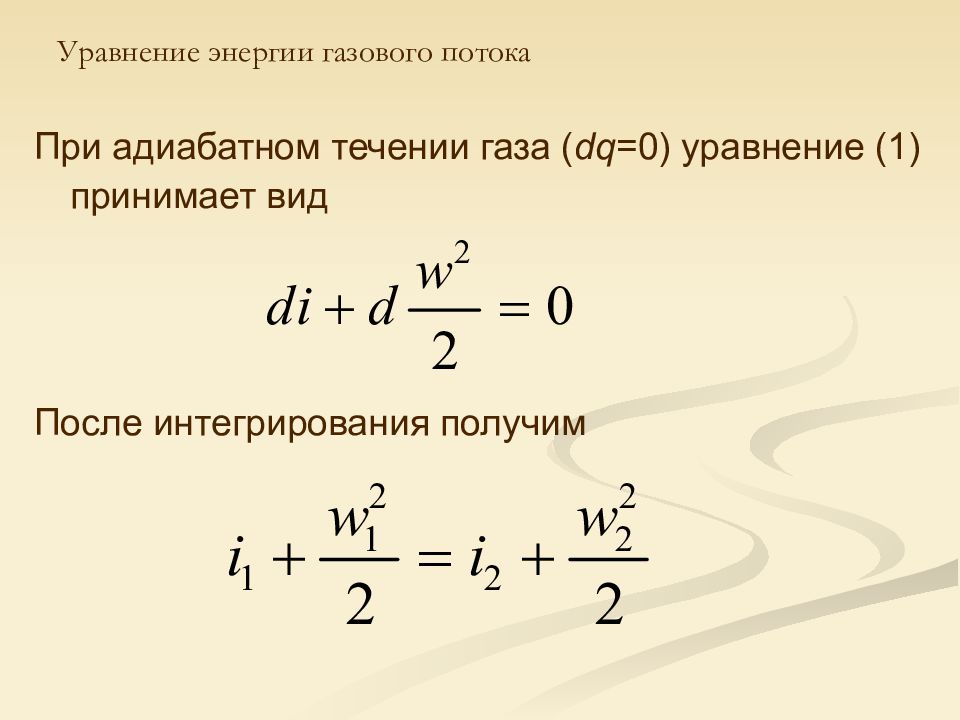

При адиабатном течении газа ( dq =0) уравнение (1) принимает вид После интегрирования получим Уравнение энергии газового потока
Слайд 19

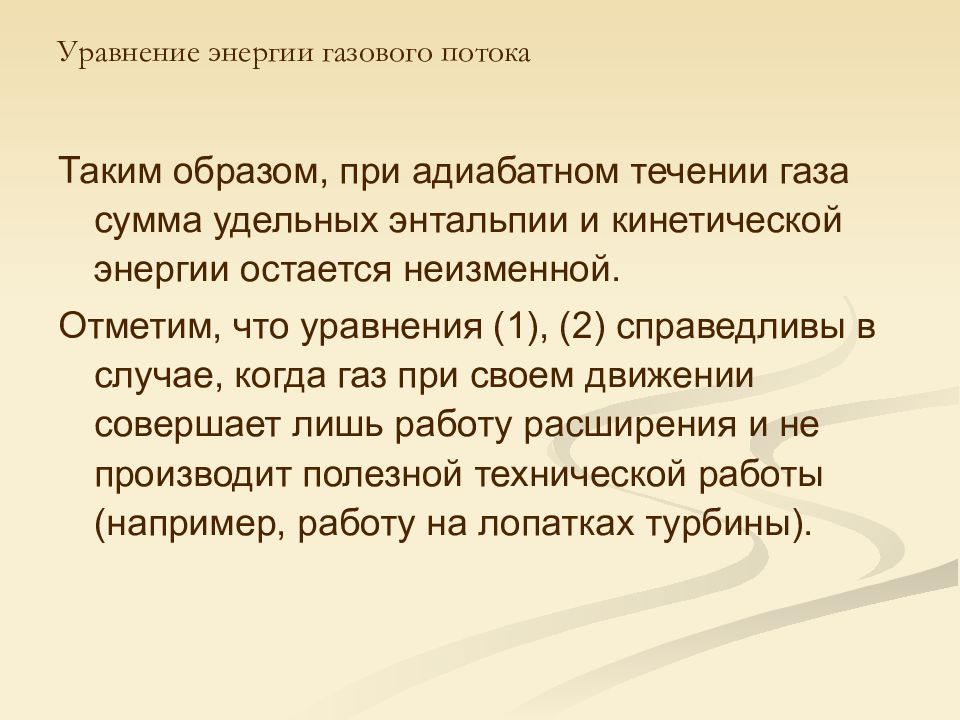

Таким образом, при адиабатном течении газа сумма удельных энтальпии и кинетической энергии остается неизменной. Отметим, что уравнения (1), (2) справедливы в случае, когда газ при своем движении совершает лишь работу расширения и не производит полезной технической работы (например, работу на лопатках турбины). Уравнение энергии газового потока
Слайд 20

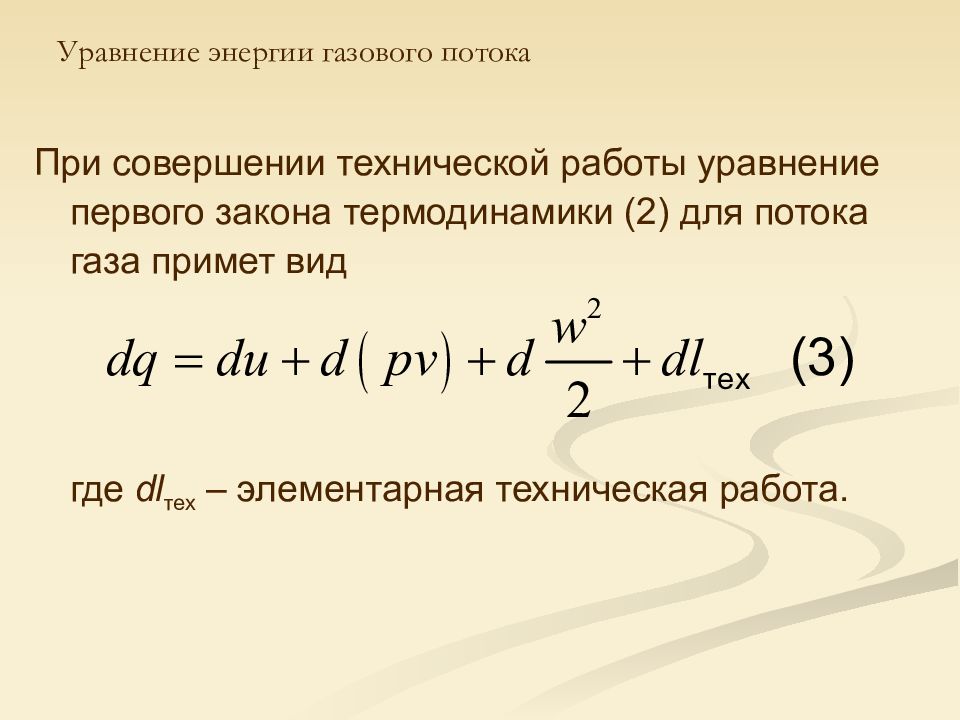

При совершении технической работы уравнение первого закона термодинамики (2) для потока газа примет вид где dl тех – элементарная техническая работа. Уравнение энергии газового потока
Слайд 21
Сравнивая уравнение (3) с уравнением первого закона термодинамики для расширяющегося, но не перемещающегося газа, получим Таким образом, техническая работа равна работе расширения газа за вычетом работы проталкивания и работы, затрачиваемой на приращение кинетической энергии газа. Уравнение энергии газового потока
Слайд 22: Располагаемая работа газового потока

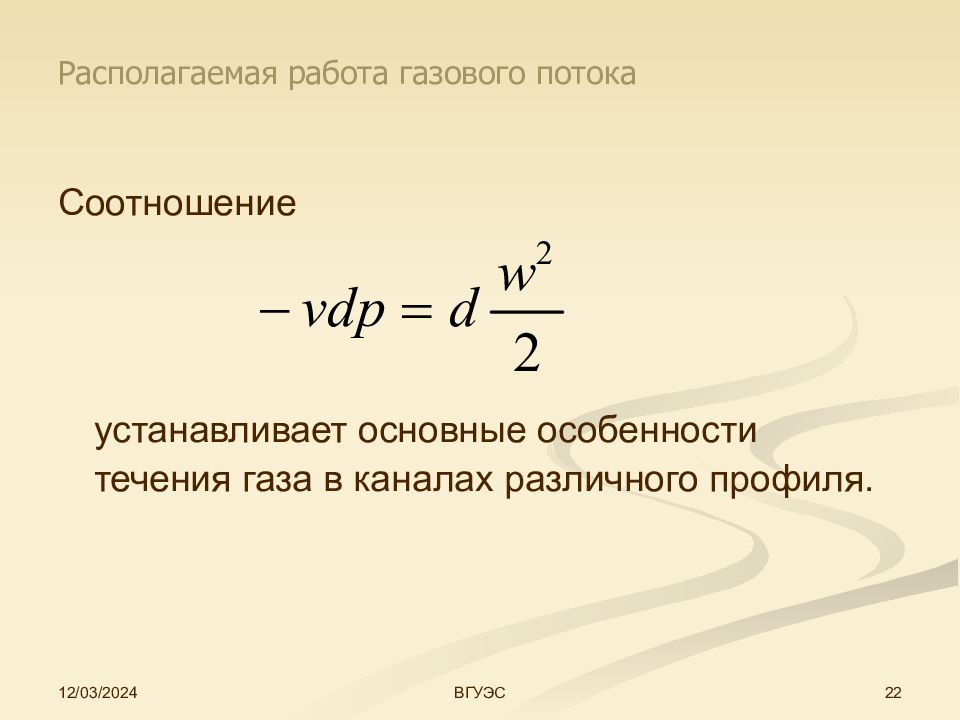

03.12.2024 22 ВГУЭС Располагаемая работа газового потока Соотношение устанавливает основные особенности течения газа в каналах различного профиля.

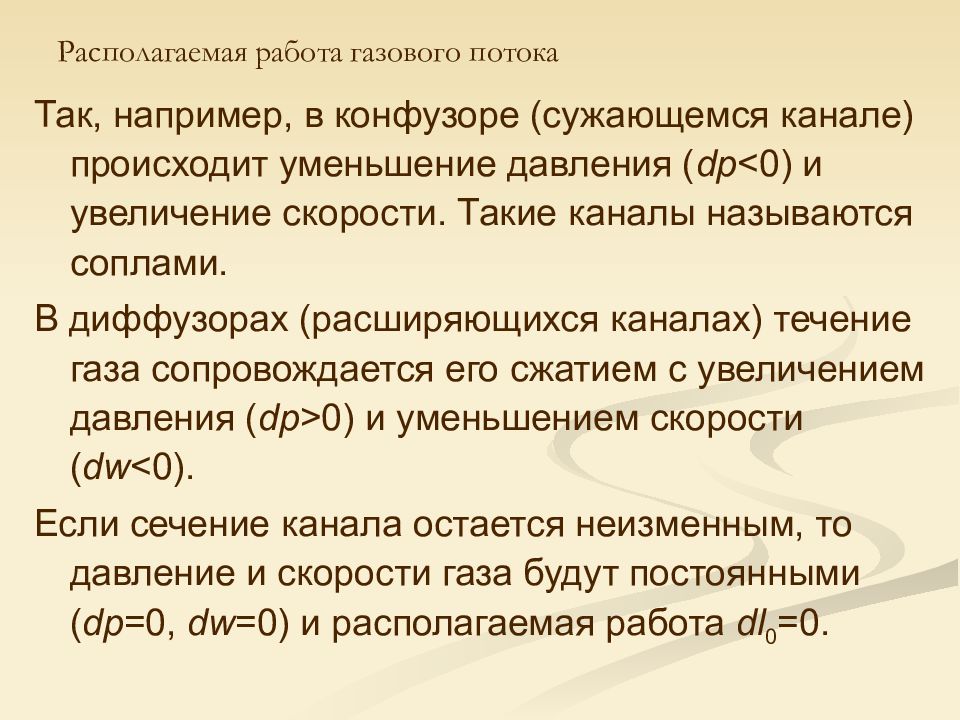

Слайд 23
Так, например, в конфузоре (сужающемся канале) происходит уменьшение давления ( dp <0) и увеличение скорости. Такие каналы называются соплами. В диффузорах (расширяющихся каналах) течение газа сопровождается его сжатием с увеличением давления ( dp >0) и уменьшением скорости ( dw <0). Если сечение канала остается неизменным, то давление и скорости газа будут постоянными ( dp =0, dw =0) и располагаемая работа dl 0 =0. Располагаемая работа газового потока
Слайд 24

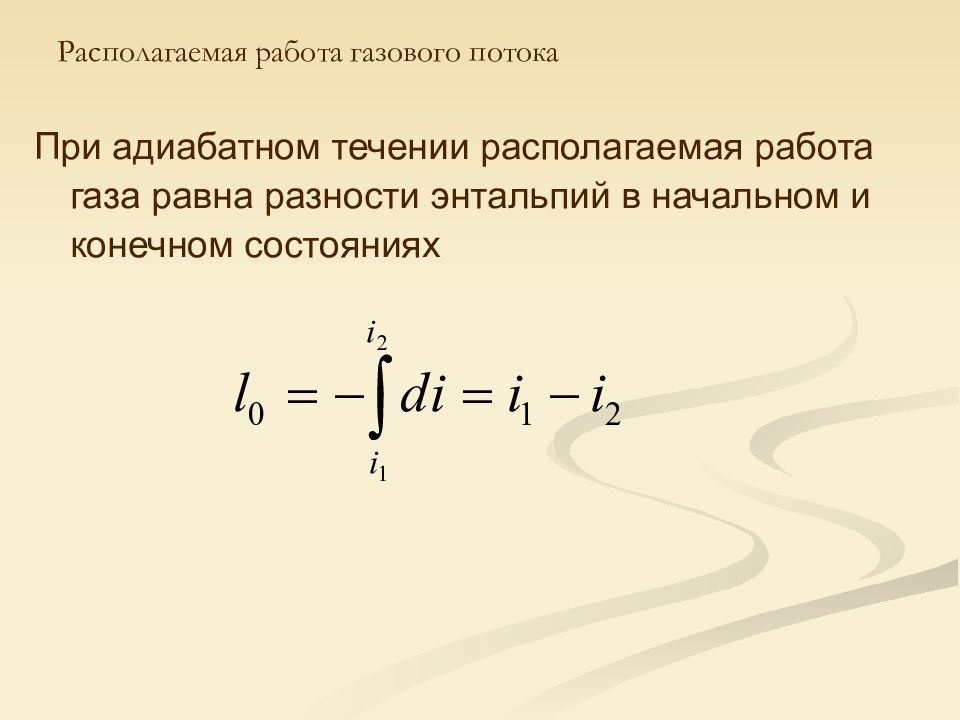

При адиабатном течении располагаемая работа газа равна разности энтальпий в начальном и конечном состояниях Располагаемая работа газового потока

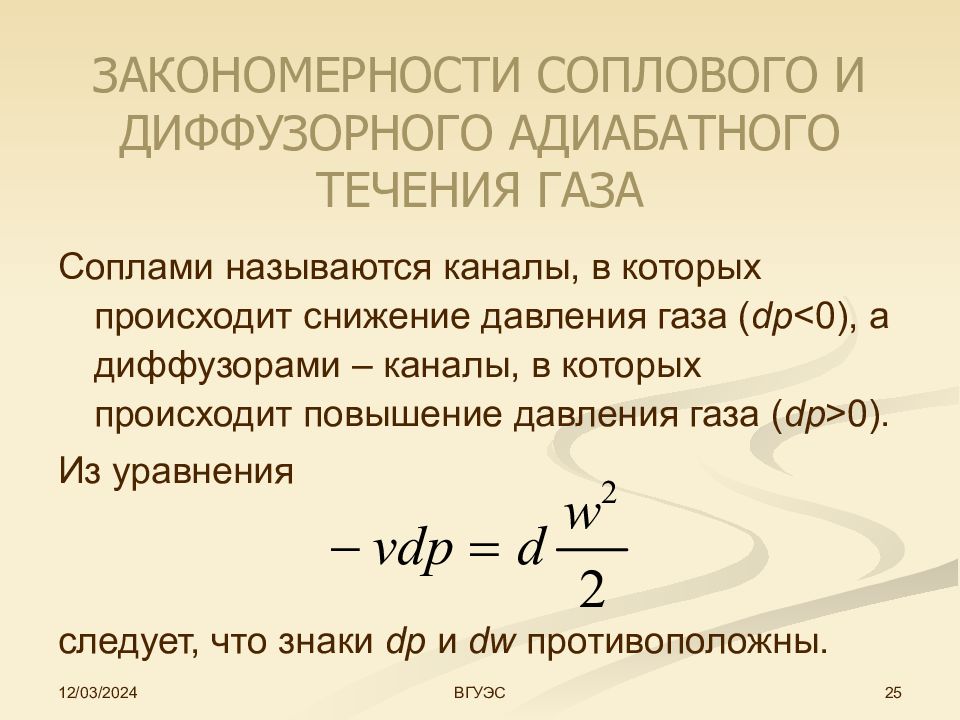

Слайд 25: ЗАКОНОМЕРНОСТИ СОПЛОВОГО И ДИФФУЗОРНОГО АДИАБАТНОГО ТЕЧЕНИЯ ГАЗА
03.12.2024 25 ВГУЭС ЗАКОНОМЕРНОСТИ СОПЛОВОГО И ДИФФУЗОРНОГО АДИАБАТНОГО ТЕЧЕНИЯ ГАЗА Соплами называются каналы, в которых происходит снижение давления газа ( dp <0), а диффузорами – каналы, в которых происходит повышение давления газа ( dp >0). Из уравнения следует, что знаки dp и dw противоположны.
Слайд 26

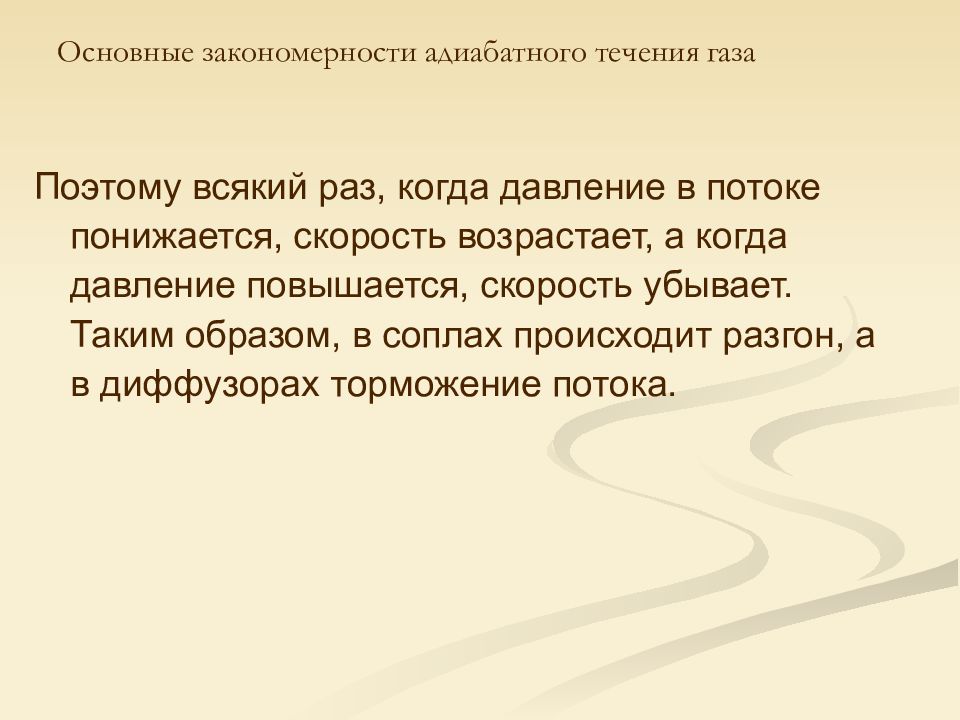

Поэтому всякий раз, когда давление в потоке понижается, скорость возрастает, а когда давление повышается, скорость убывает. Таким образом, в соплах происходит разгон, а в диффузорах торможение потока. Основные закономерности адиабатного течения газа
Слайд 27

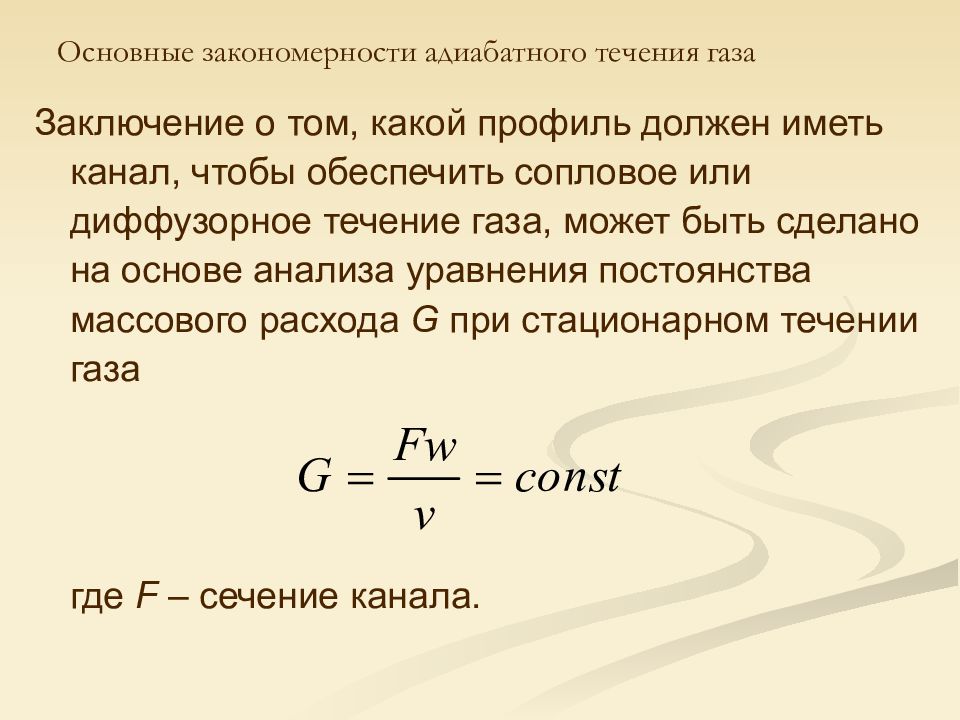

Заключение о том, какой профиль должен иметь канал, чтобы обеспечить сопловое или диффузорное течение газа, может быть сделано на основе анализа уравнения постоянства массового расхода G при стационарном течении газа где F – сечение канала. Основные закономерности адиабатного течения газа

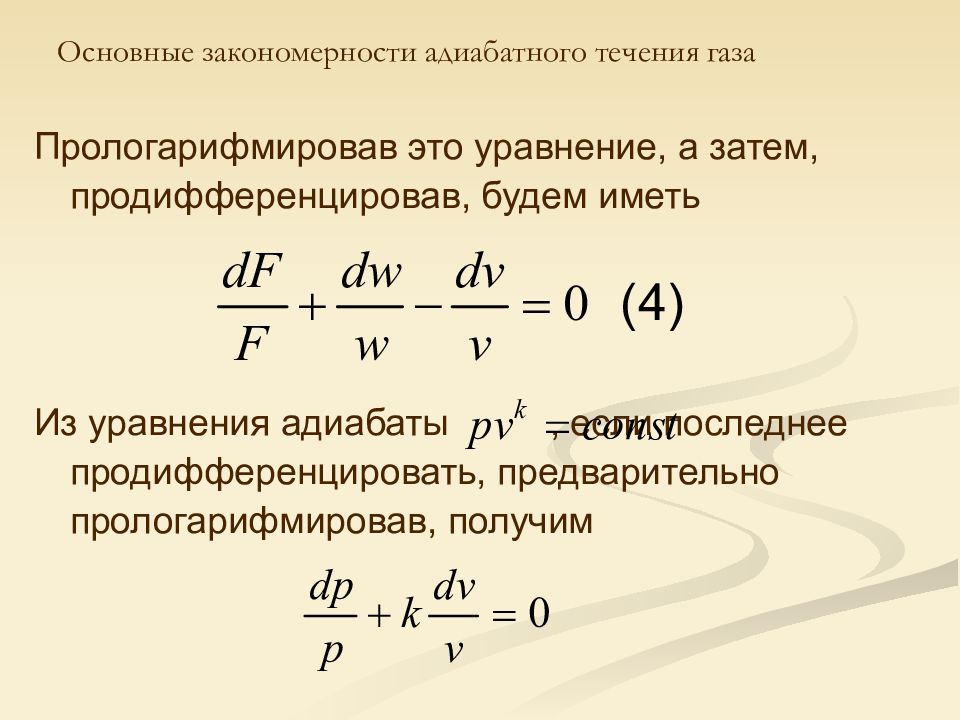

Слайд 28
Прологарифмировав это уравнение, а затем, продифференцировав, будем иметь Из уравнения адиабаты, если последнее продифференцировать, предварительно прологарифмировав, получим Основные закономерности адиабатного течения газа
Слайд 29

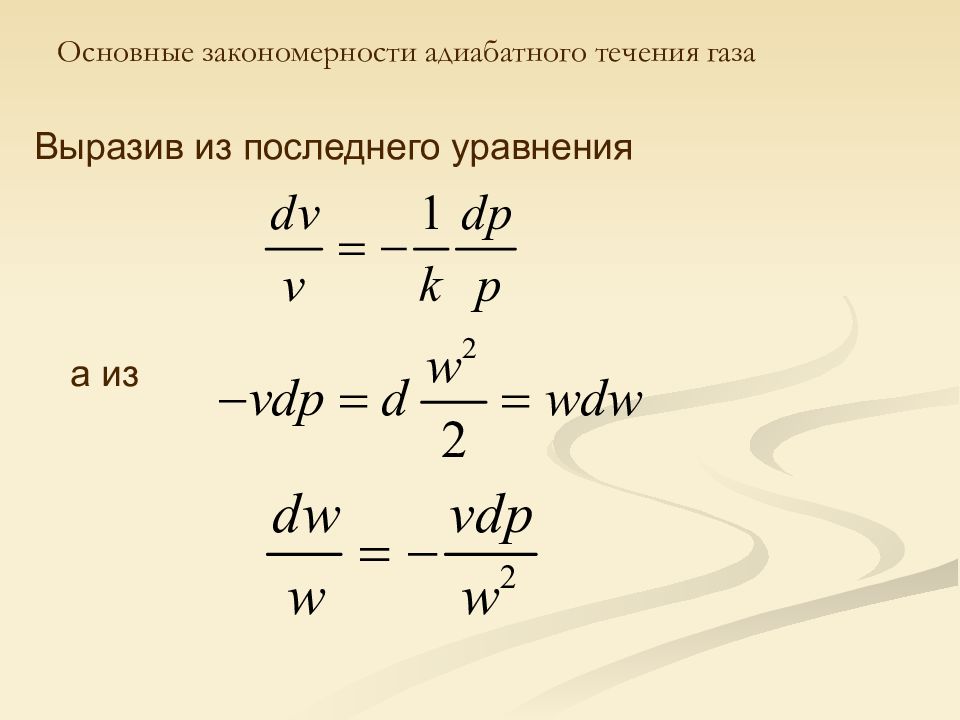

Выразив из последнего уравнения а из Основные закономерности адиабатного течения газа
Слайд 30

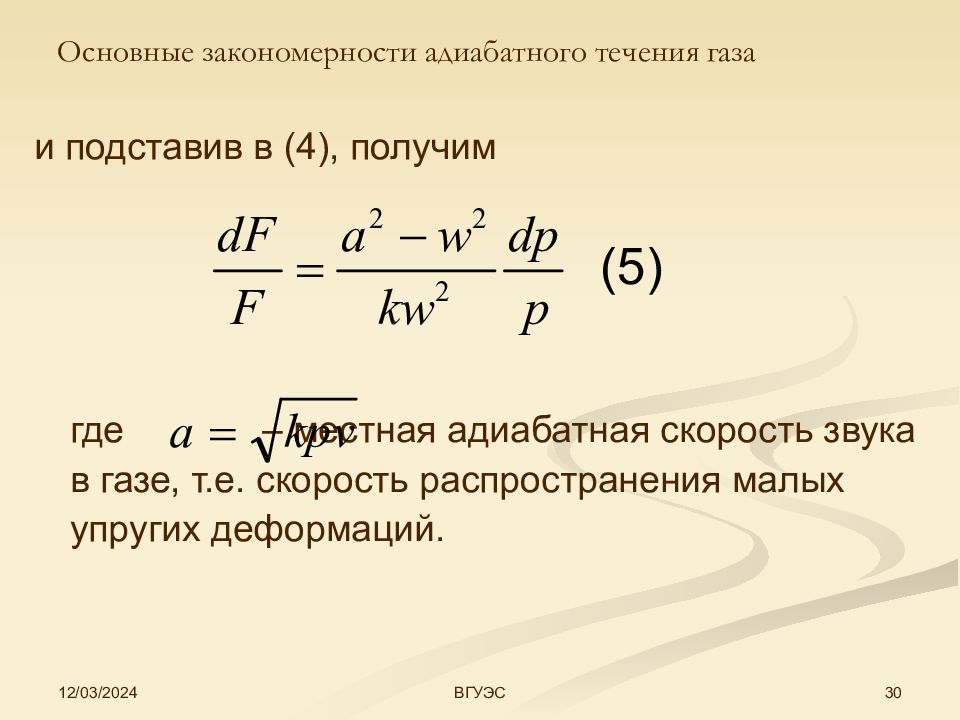

03.12.2024 30 ВГУЭС и подставив в (4), получим где – местная адиабатная скорость звука в газе, т.е. скорость распространения малых упругих деформаций. Основные закономерности адиабатного течения газа
Слайд 31

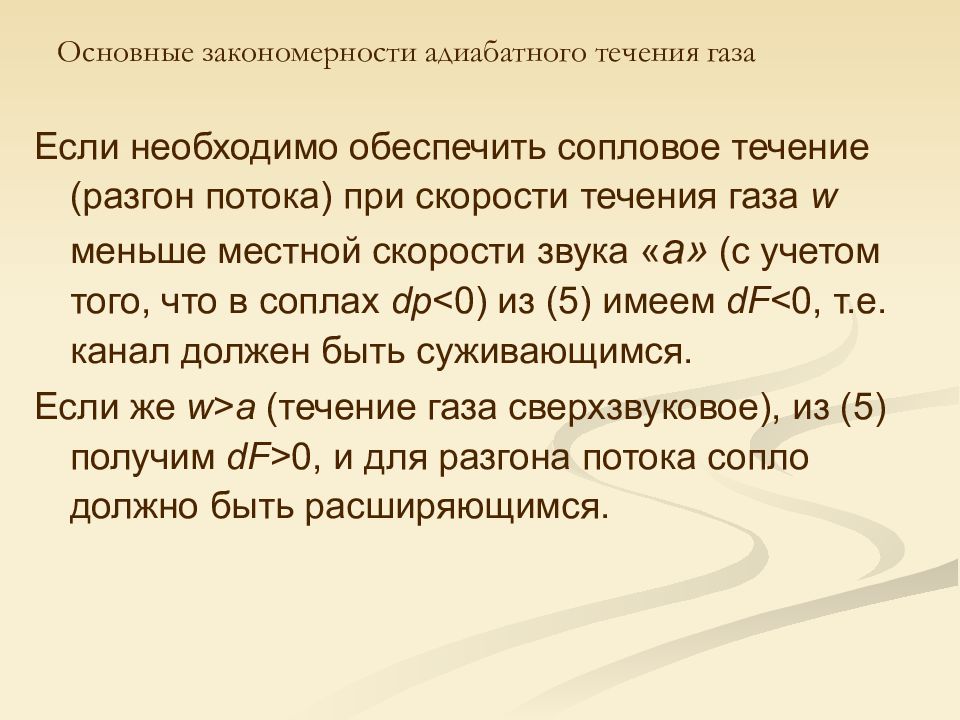

Если необходимо обеспечить сопловое течение (разгон потока) при скорости течения газа w меньше местной скорости звука « а» (с учетом того, что в соплах dp <0) из (5) имеем dF <0, т.е. канал должен быть суживающимся. Если же w > a (течение газа сверхзвуковое), из (5) получим dF >0, и для разгона потока сопло должно быть расширяющимся. Основные закономерности адиабатного течения газа
Слайд 32
Для обеспечения диффузорного течения (торможения потока) при w < a (дозвуковое течение газа) из (5) с учетом того, что dp >0, получим dF >0, т.е. канал должен быть расширяющимся. Если же w > a ( течение газа сверхзвуковое) из (5) получим dF <0, и для торможения потока канал должен быть суживающимся. Основные закономерности адиабатного течения газа
Слайд 33

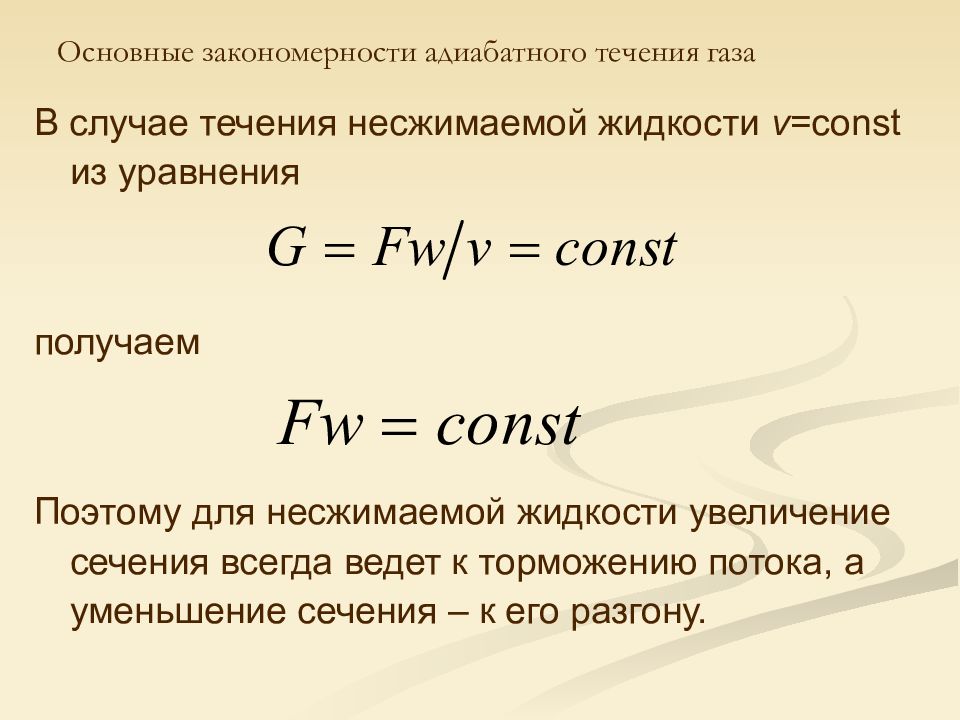

В случае течения несжимаемой жидкости v =const из уравнения получаем Поэтому для несжимаемой жидкости увеличение сечения всегда ведет к торможению потока, а уменьшение сечения – к его разгону. Основные закономерности адиабатного течения газа
Слайд 34: Истечение идеального газа из суживающихся сопел

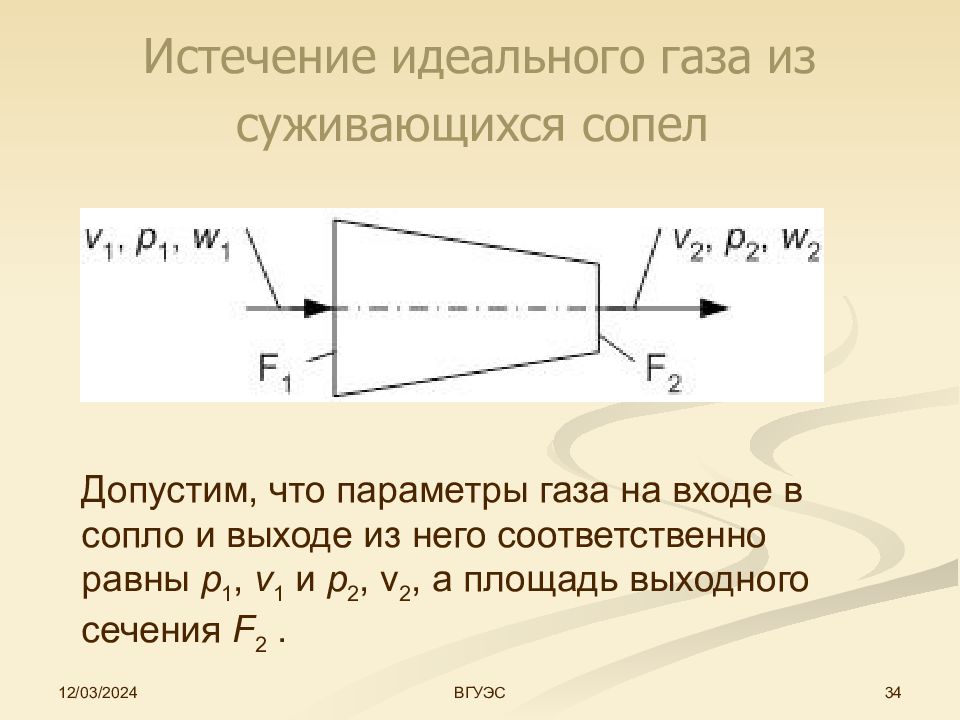

03.12.2024 34 ВГУЭС Истечение идеального газа из суживающихся сопел Допустим, что параметры газа на входе в сопло и выходе из него соответственно равны p 1, v 1 и p 2, v 2, а площадь выходного сечения F 2.
Слайд 35
03.12.2024 35 ВГУЭС Скорость истечения газа из сопла может быть найдена путем интегрирования соотношения где w 1 и w 2 – скорости газа на входе и на выходе из сопла. Истечение идеального газа из суживающегося сопла
Слайд 36

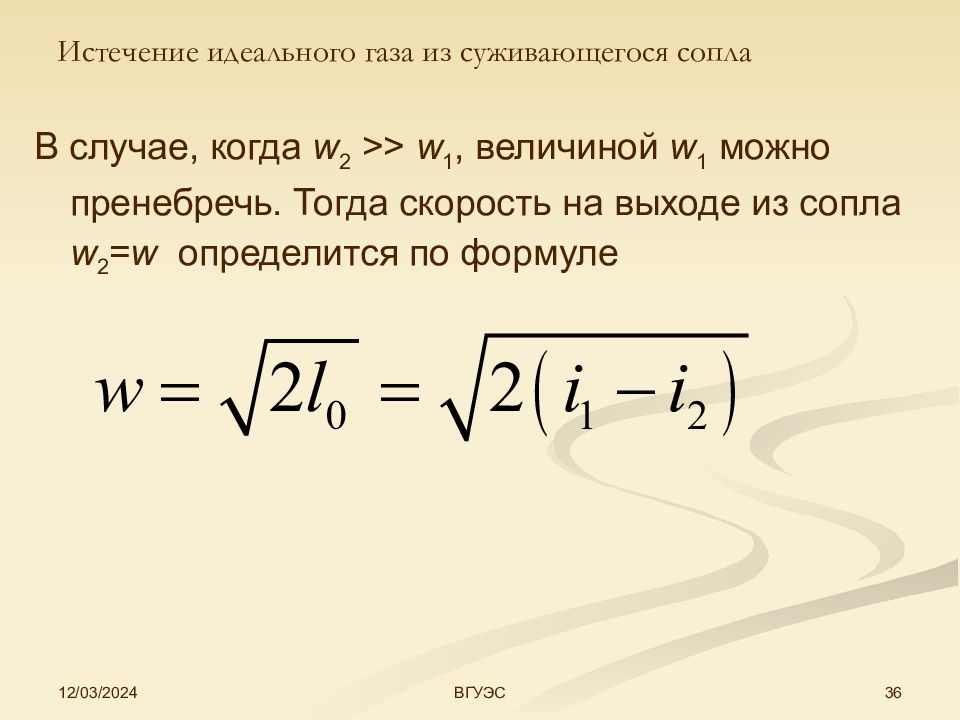

03.12.2024 36 ВГУЭС В случае, когда w 2 >> w 1, величиной w 1 можно пренебречь. Тогда скорость на выходе из сопла w 2 = w определится по формуле Истечение идеального газа из суживающегося сопла
Слайд 37

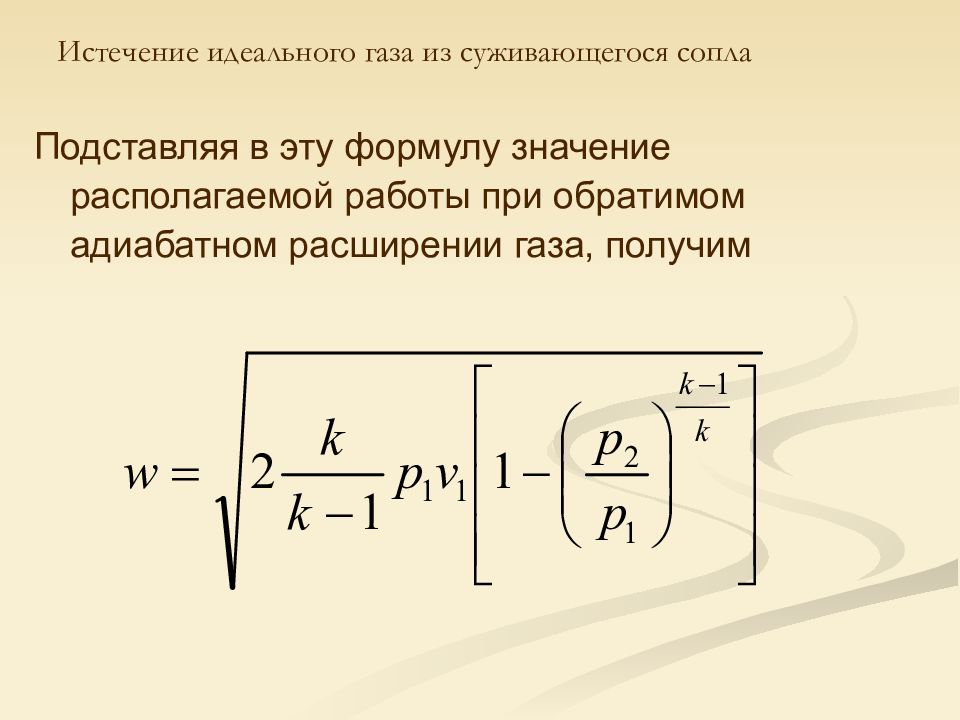

Подставляя в эту формулу значение располагаемой работы при обратимом адиабатном расширении газа, получим Истечение идеального газа из суживающегося сопла
Слайд 38

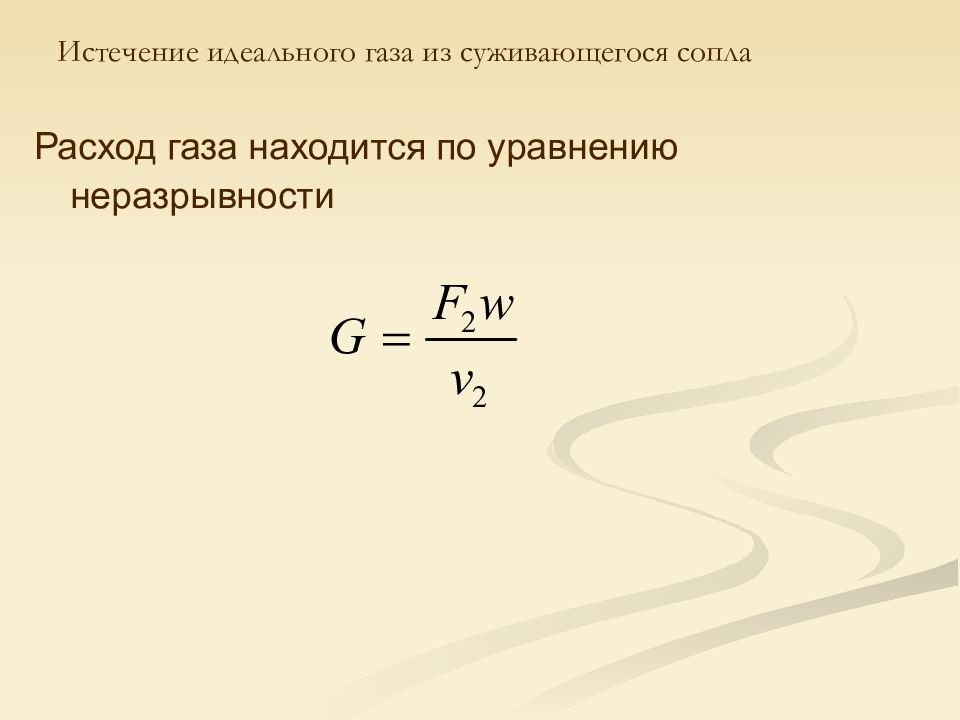

Расход газа находится по уравнению неразрывности Истечение идеального газа из суживающегося сопла
Слайд 39

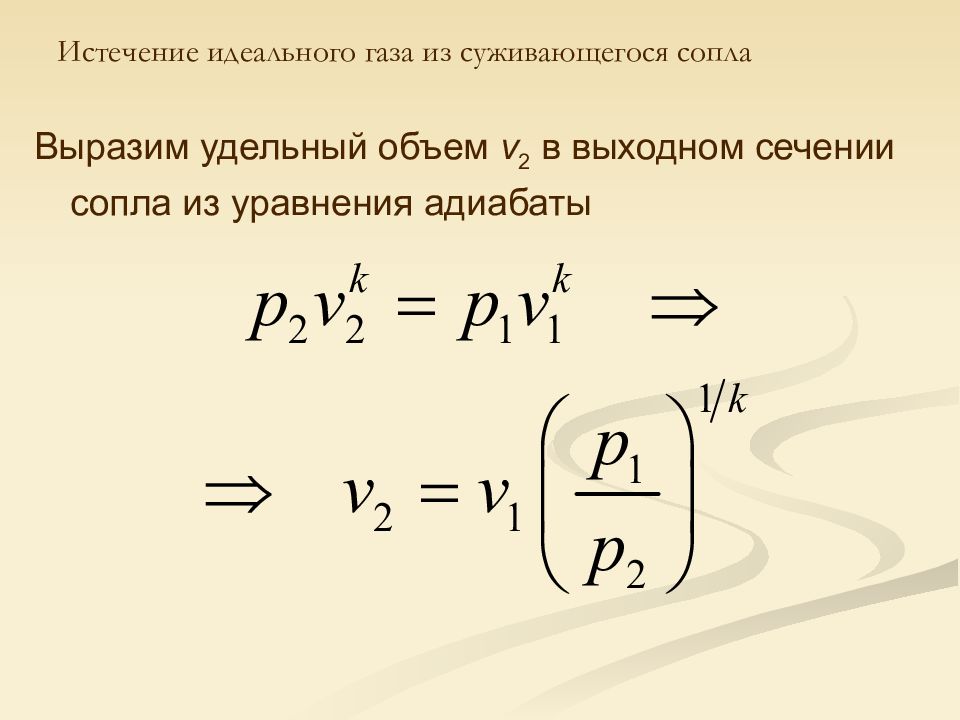

Выразим удельный объем v 2 в выходном сечении сопла из уравнения адиабаты Истечение идеального газа из суживающегося сопла
Слайд 40

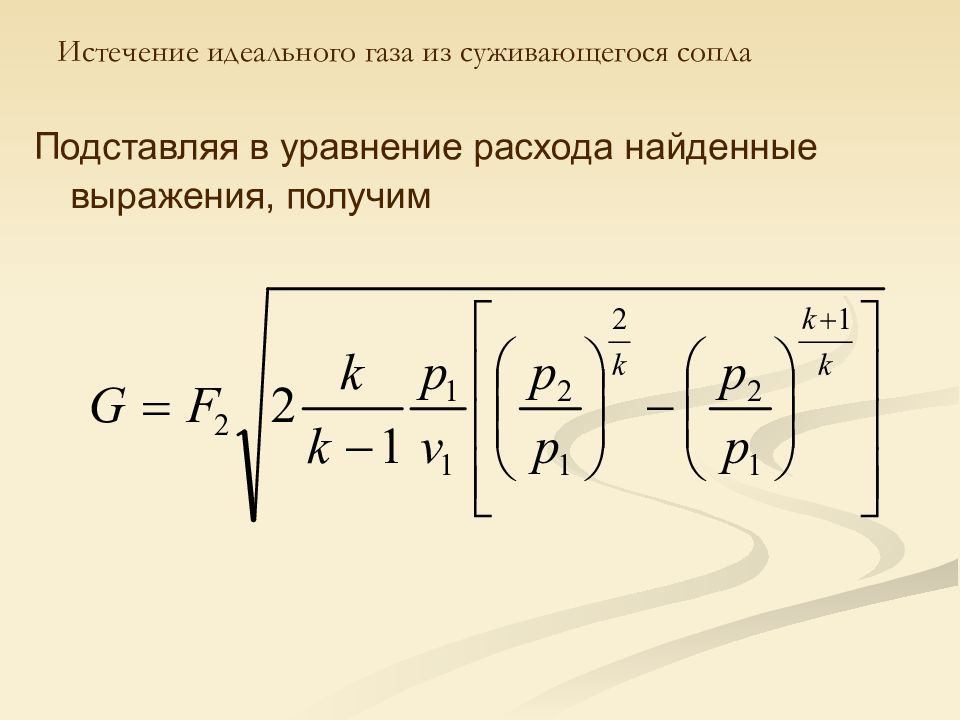

Подставляя в уравнение расхода найденные выражения, получим Истечение идеального газа из суживающегося сопла

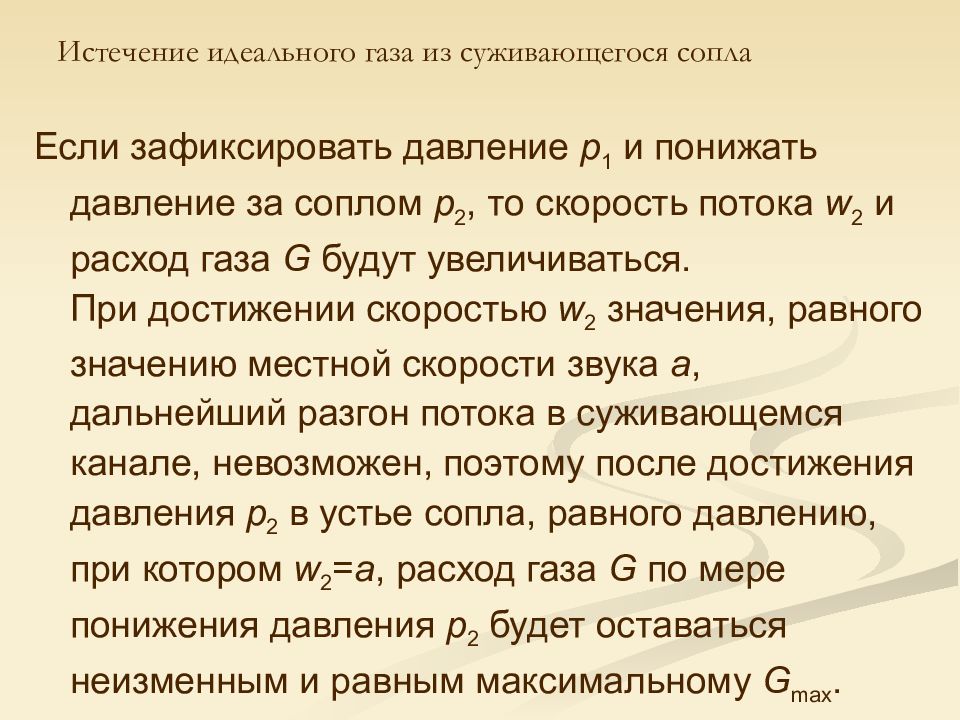

Слайд 41
Если зафиксировать давление р 1 и понижать давление за соплом р 2, то скорость потока w 2 и расход газа G будут увеличиваться. При достижении скоростью w 2 значения, равного значению местной скорости звука а, дальнейший разгон потока в суживающемся канале, невозможен, поэтому после достижения давления р 2 в устье сопла, равного давлению, при котором w 2 = a, расход газа G по мере понижения давления р 2 будет оставаться неизменным и равным максимальному G max. Истечение идеального газа из суживающегося сопла
Слайд 42

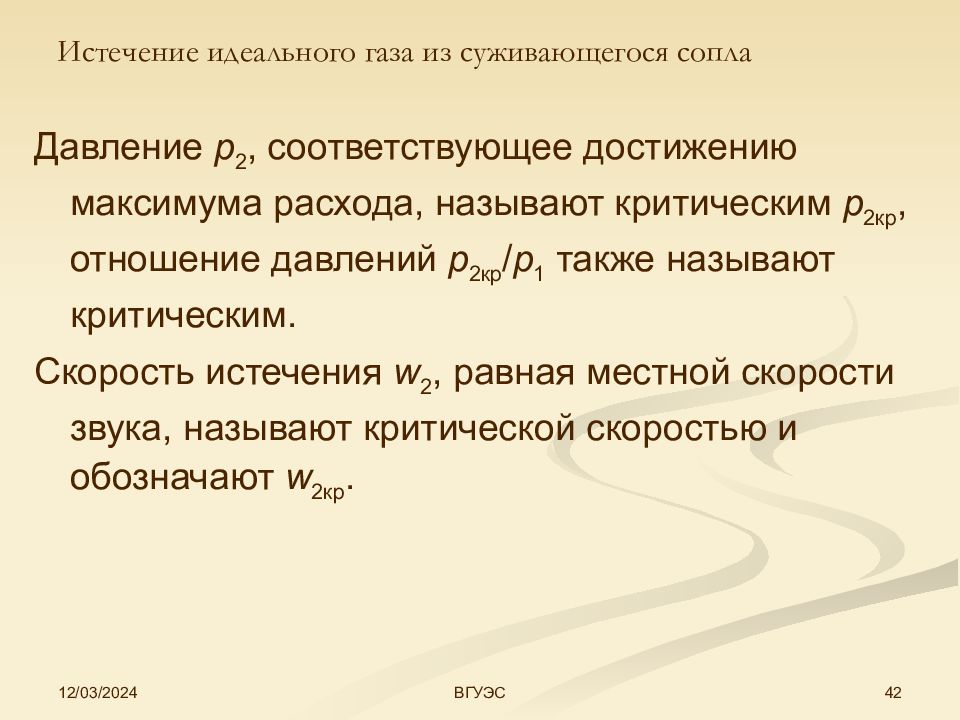

03.12.2024 42 ВГУЭС Давление р 2, соответствующее достижению максимума расхода, называют критическим р 2кр, отношение давлений p 2кp / p 1 также называют критическим. Скорость истечения w 2, равная местной скорости звука, называют критической скоростью и обозначают w 2кр. Истечение идеального газа из суживающегося сопла
Слайд 43

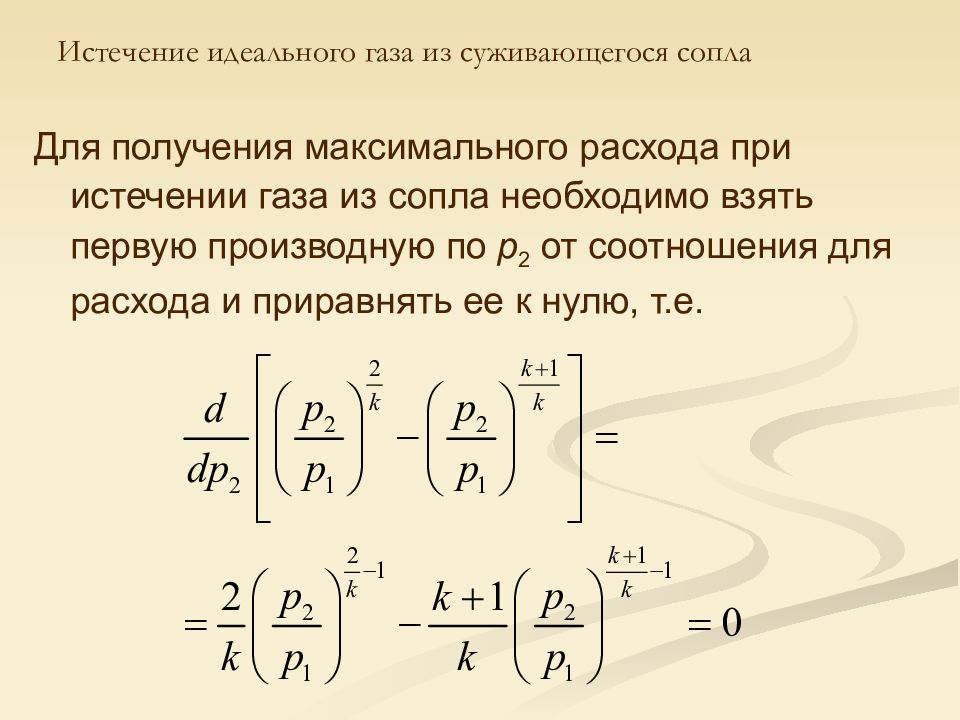

Для получения максимального расхода при истечении газа из сопла необходимо взять первую производную по p 2 от соотношения для расхода и приравнять ее к нулю, т.е. Истечение идеального газа из суживающегося сопла
Слайд 44

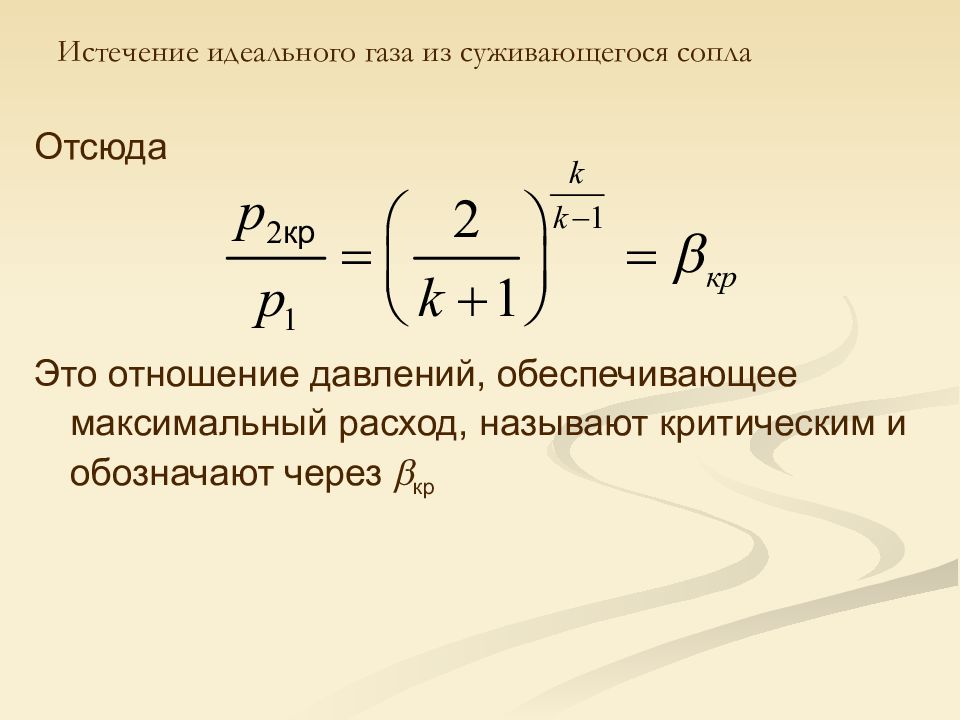

Отсюда Это отношение давлений, обеспечивающее максимальный расход, называют критическим и обозначают через b кр Истечение идеального газа из суживающегося сопла
Слайд 45
Критическое отношение давлений зависит только от свойств газов (от показателя адиабаты k ). Например, для двухатомных газов k = 1,4 и b кр = 0,528. Истечение идеального газа из суживающегося сопла
Слайд 46

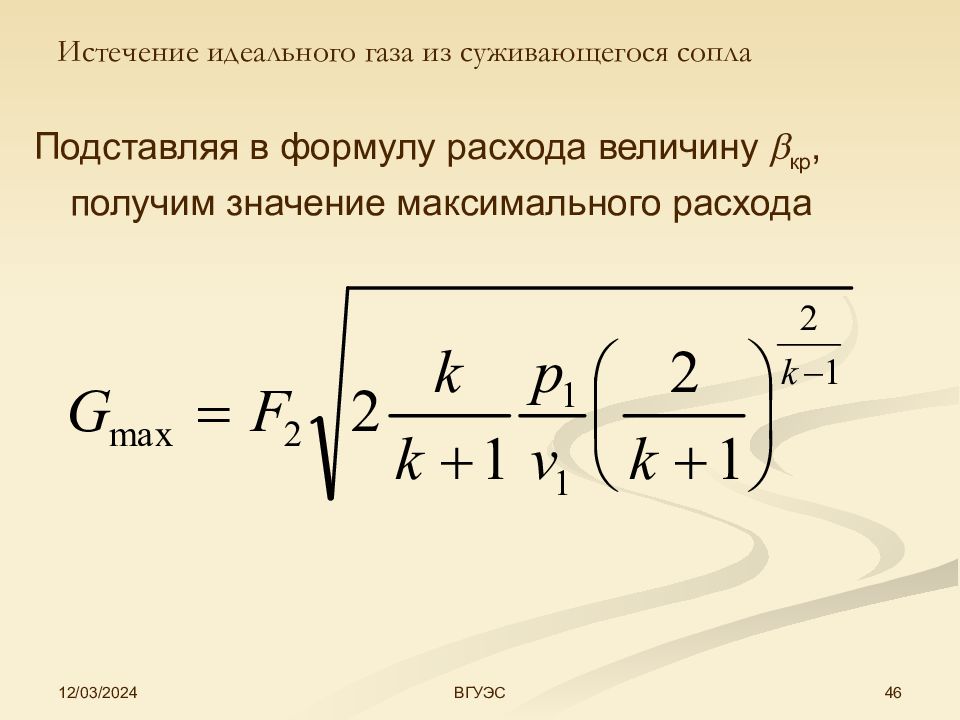

03.12.2024 46 ВГУЭС Подставляя в формулу расхода величину b кр, получим значение максимального расхода Истечение идеального газа из суживающегося сопла

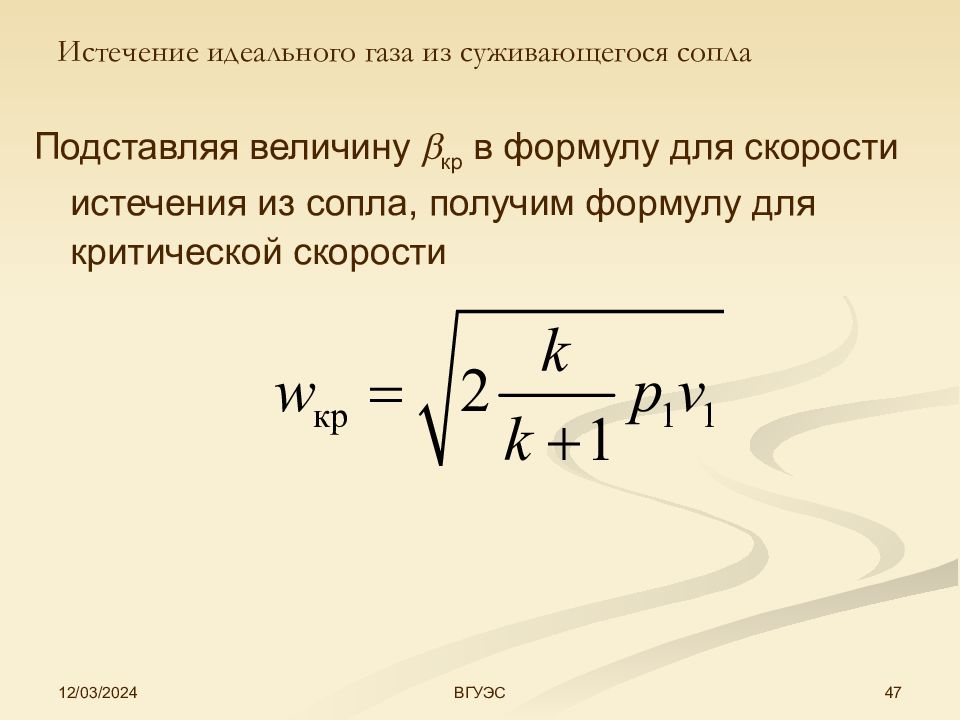

Слайд 47
03.12.2024 47 ВГУЭС Подставляя величину b кр в формулу для скорости истечения из сопла, получим формулу для критической скорости Истечение идеального газа из суживающегося сопла

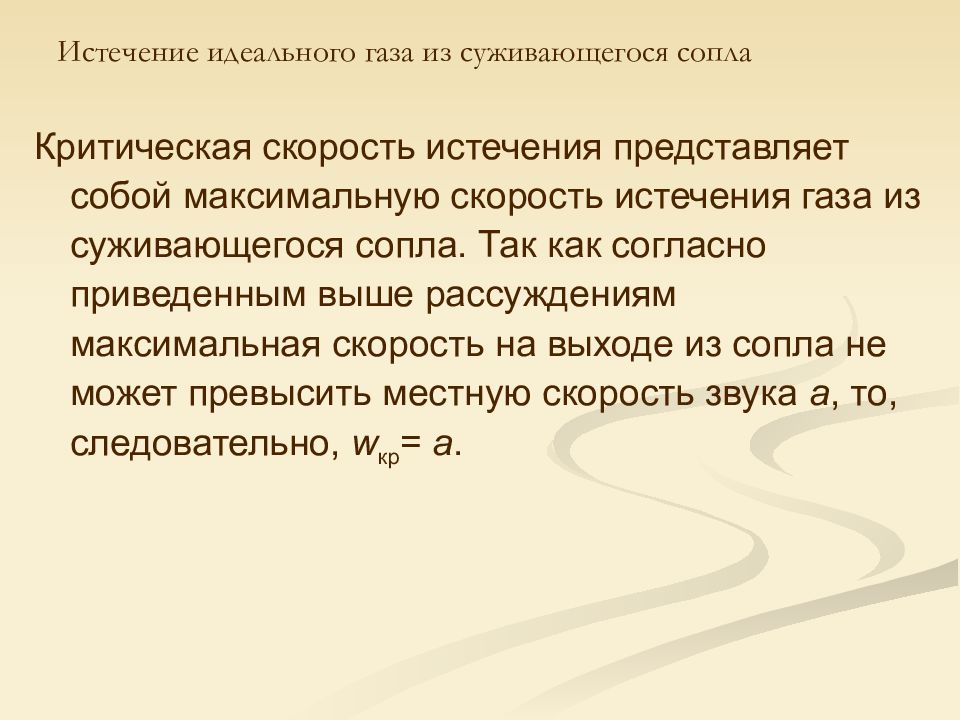

Слайд 48
Критическая скорость истечения представляет собой максимальную скорость истечения газа из суживающегося сопла. Так как согласно приведенным выше рассуждениям максимальная скорость на выходе из сопла не может превысить местную скорость звука а, то, следовательно, w кp = a. Истечение идеального газа из суживающегося сопла

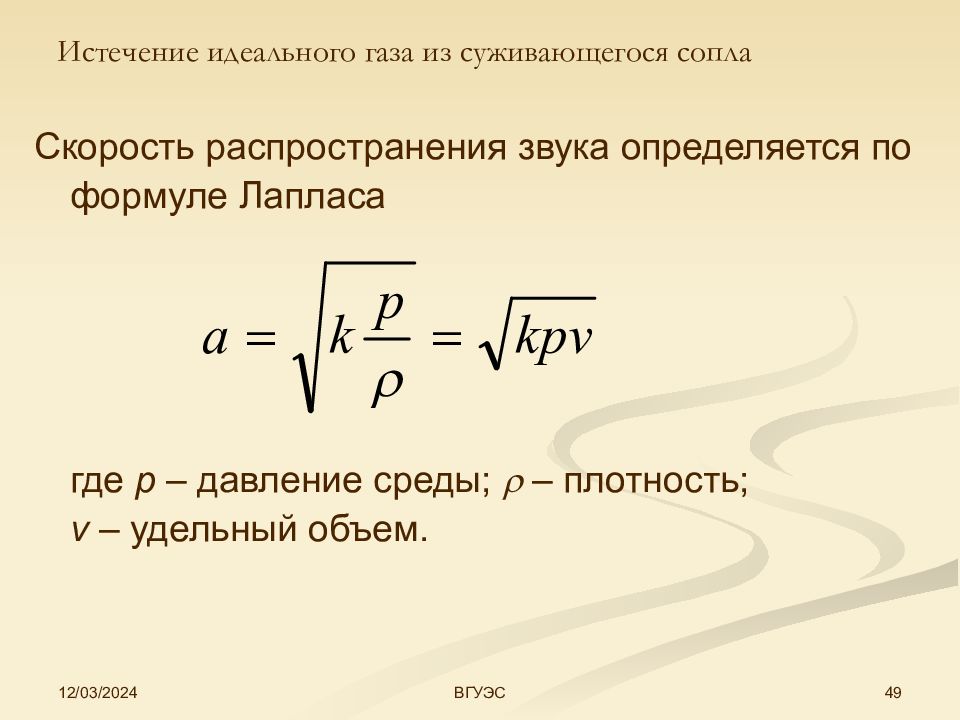

Слайд 49
03.12.2024 49 ВГУЭС Скорость распространения звука определяется по формуле Лапласа где р – давление среды; r – плотность; v – удельный объем. Истечение идеального газа из суживающегося сопла

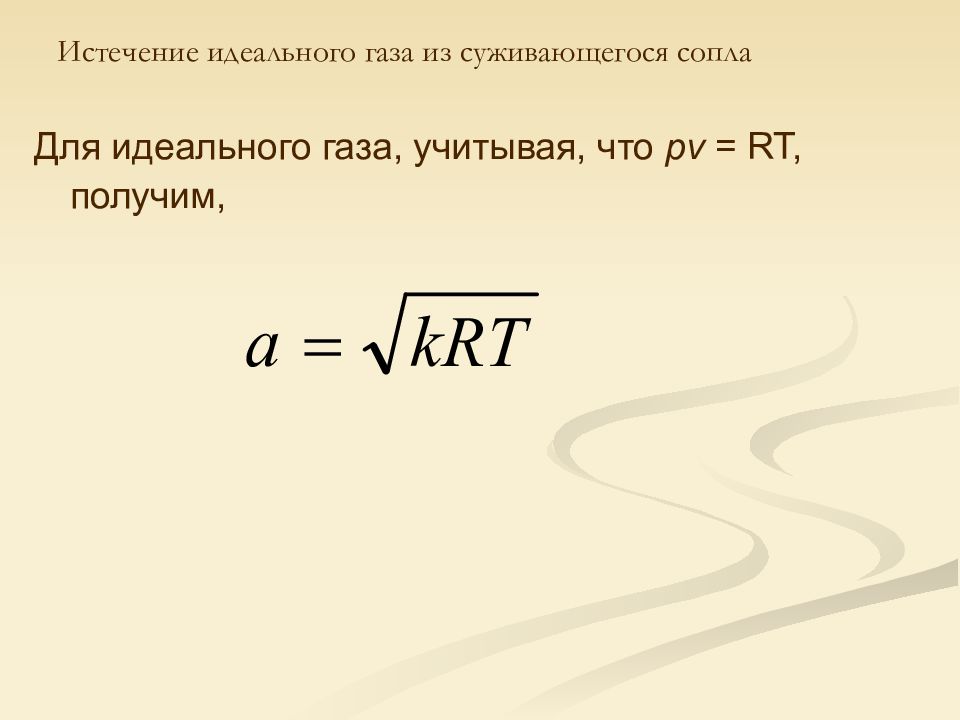

Слайд 50
Для идеального газа, учитывая, что р v = RT, получим, Истечение идеального газа из суживающегося сопла
Слайд 51: Истечение идеального газа из комбинированного сопла лаваля

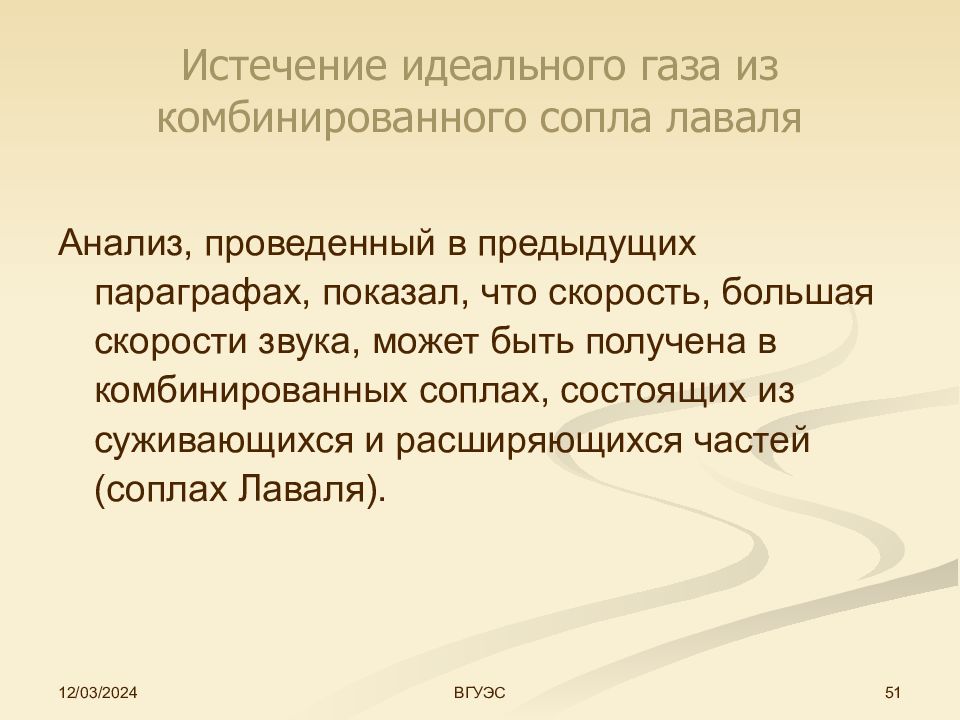

03.12.2024 51 ВГУЭС Истечение идеального газа из комбинированного сопла лаваля Анализ, проведенный в предыдущих параграфах, показал, что скорость, большая скорости звука, может быть получена в комбинированных соплах, состоящих из суживающихся и расширяющихся частей (соплах Лаваля).
Слайд 53

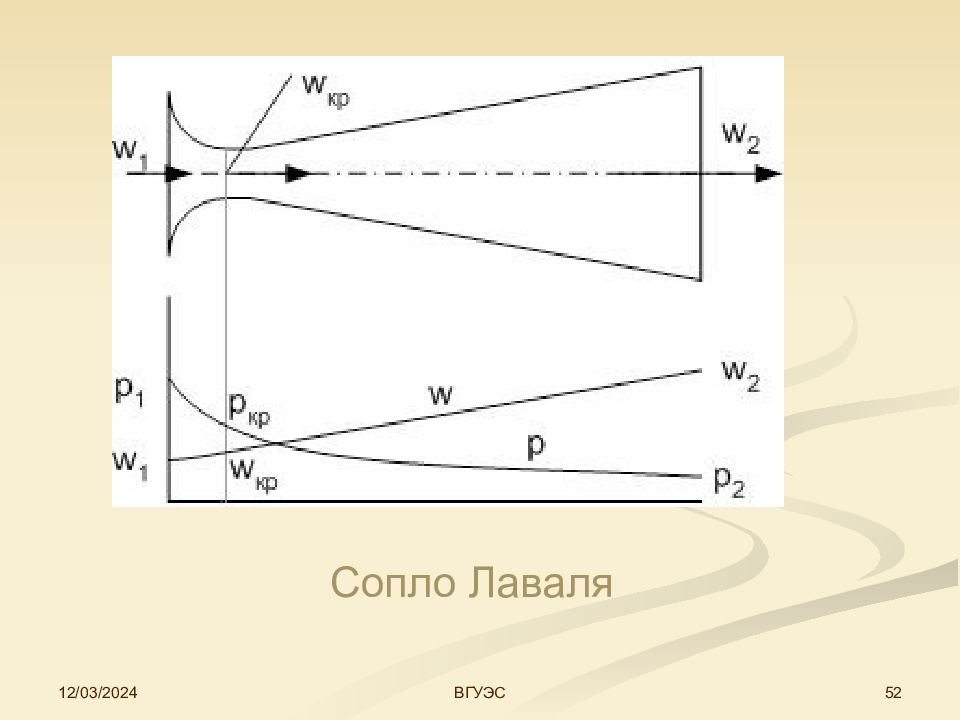

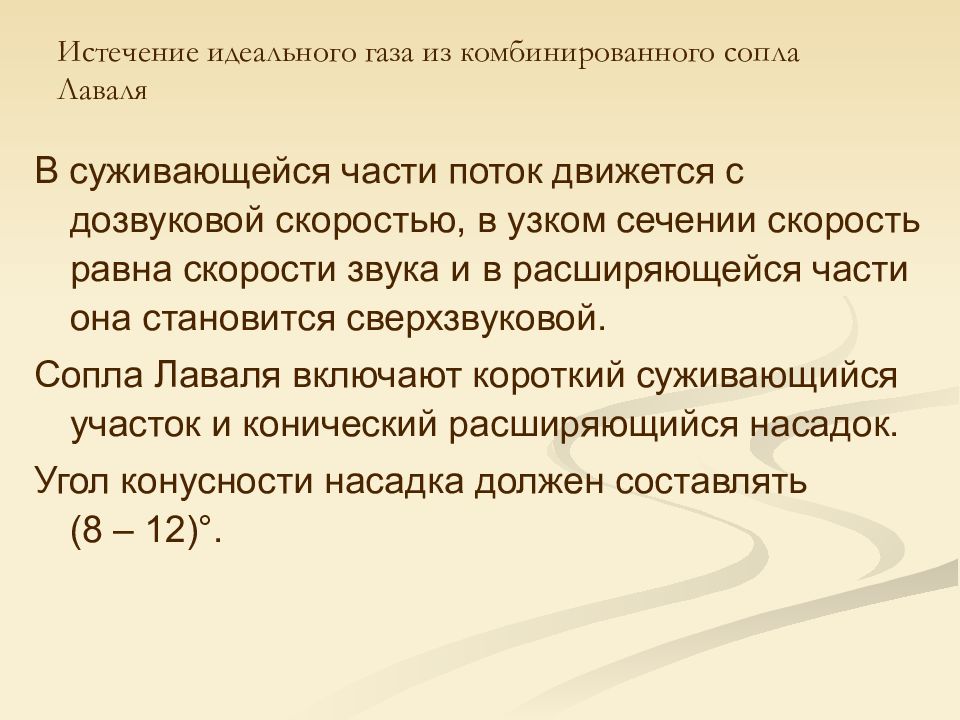

В суживающейся части поток движется с дозвуковой скоростью, в узком сечении скорость равна скорости звука и в расширяющейся части она становится сверхзвуковой. Сопла Лаваля включают короткий суживающийся участок и конический расширяющийся насадок. Угол конусности насадка должен составлять (8 – 12)°. Истечение идеального газа из комбинированного сопла Лаваля
Слайд 54

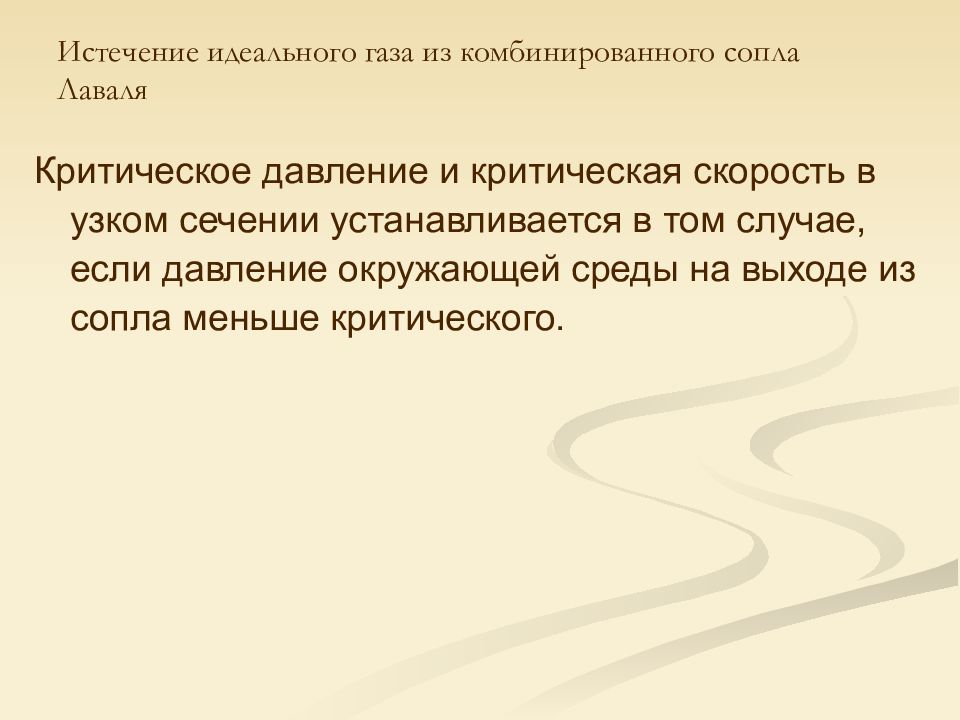

Критическое давление и критическая скорость в узком сечении устанавливается в том случае, если давление окружающей среды на выходе из сопла меньше критического. Истечение идеального газа из комбинированного сопла Лаваля
Слайд 55

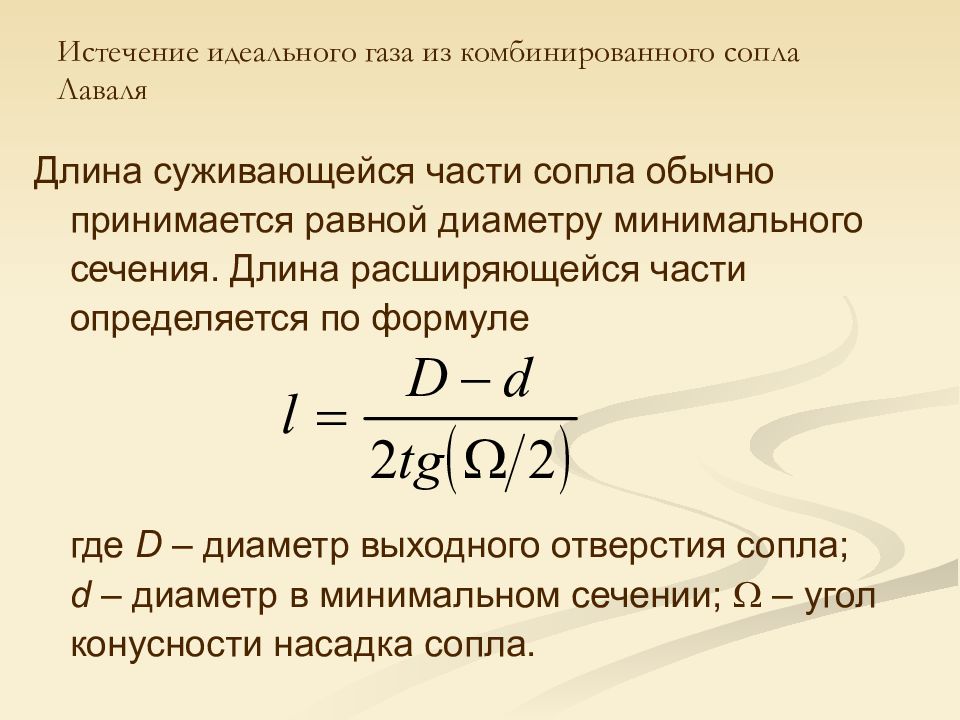

Длина суживающейся части сопла обычно принимается равной диаметру минимального сечения. Длина расширяющейся части определяется по формуле где D – диаметр выходного отверстия сопла; d – диаметр в минимальном сечении; W – угол конусности насадка сопла. Истечение идеального газа из комбинированного сопла Лаваля
Слайд 56: Расчет истечения реальных газов и паров

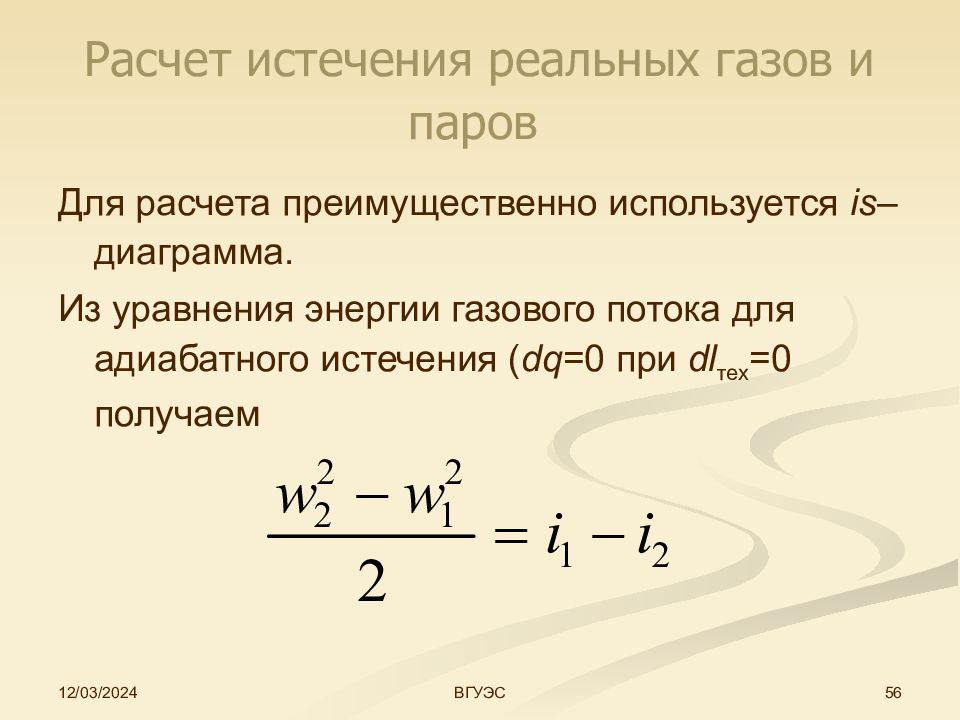

03.12.2024 56 ВГУЭС Расчет истечения реальных газов и паров Для расчета преимущественно используется is –диаграмма. Из уравнения энергии газового потока для адиабатного истечения ( dq =0 при dl тех =0 получаем
Слайд 57

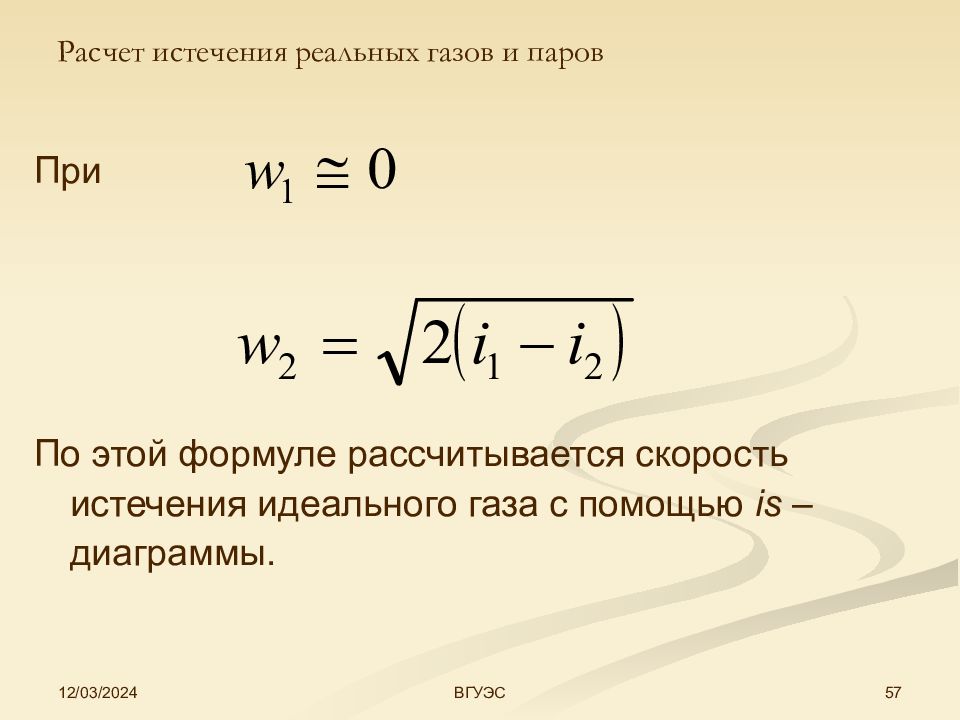

03.12.2024 57 ВГУЭС При По этой формуле рассчитывается скорость истечения идеального газа с помощью is –диаграммы. Расчет истечения реальных газов и паров
Слайд 58

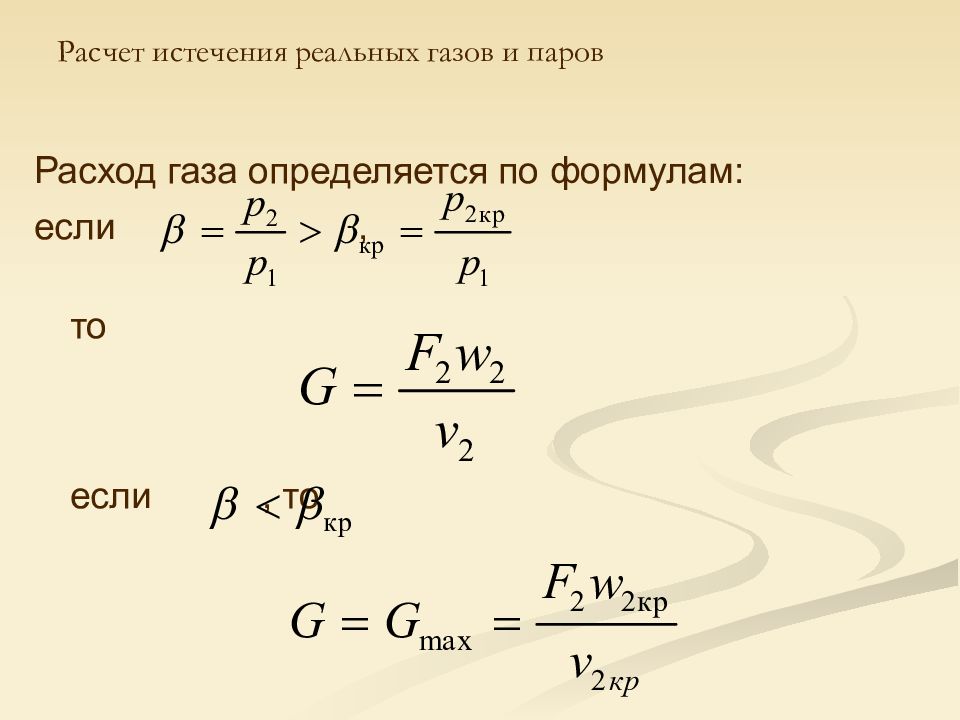

Расход газа определяется по формулам: если, то если, то Расчет истечения реальных газов и паров
Слайд 59

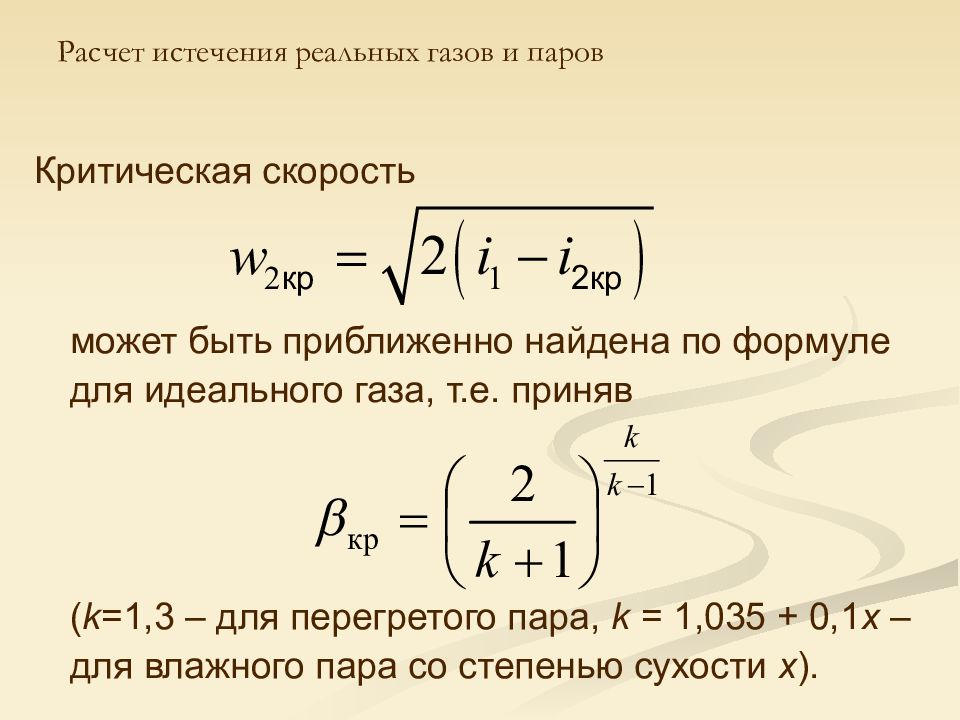

Критическая скорость может быть приближенно найдена по формуле для идеального газа, т.е. приняв ( k =1,3 – для перегретого пара, k = 1,035 + 0,1 х – для влажного пара со степенью сухости х ). Расчет истечения реальных газов и паров
Слайд 60

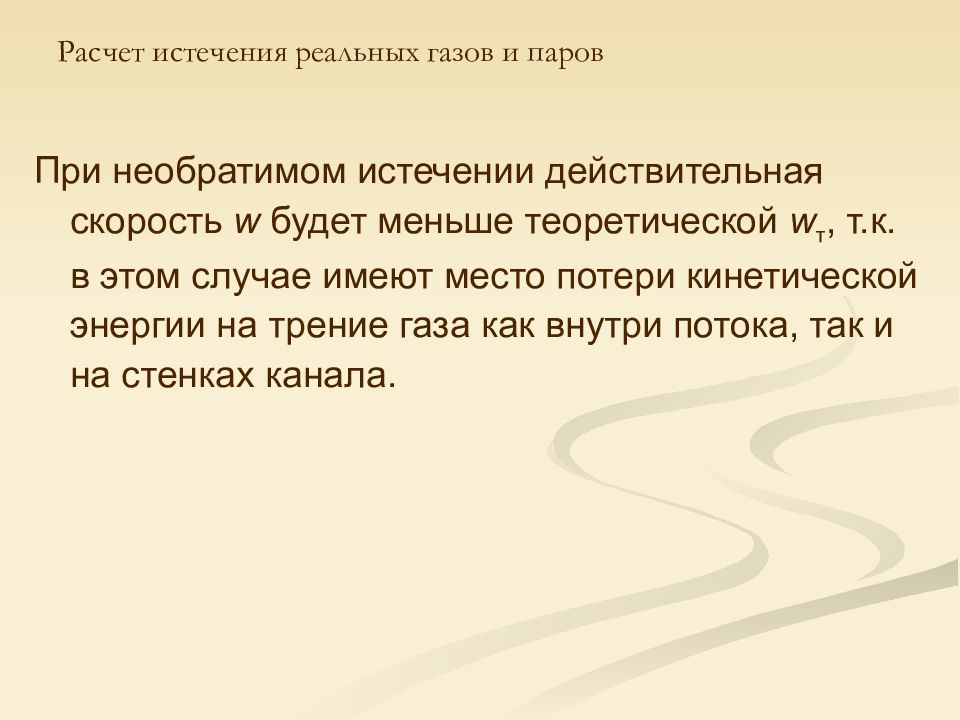

При необратимом истечении действительная скорость w будет меньше теоретической w т, т.к. в этом случае имеют место потери кинетической энергии на трение газа как внутри потока, так и на стенках канала. Расчет истечения реальных газов и паров
Слайд 61

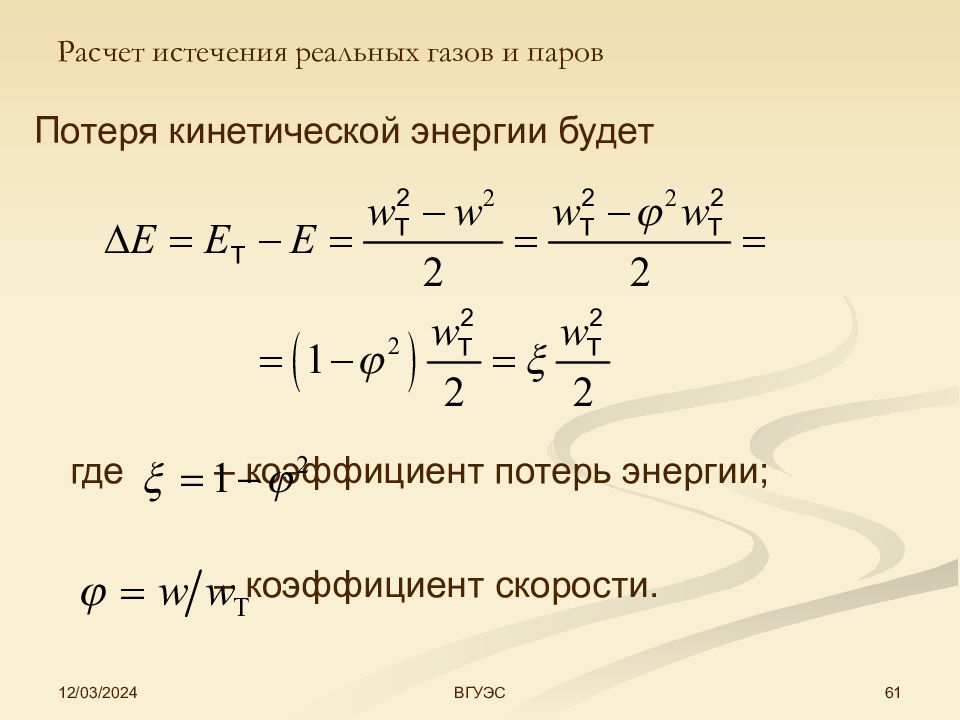

03.12.2024 61 ВГУЭС Потеря кинетической энергии будет где – коэффициент потерь энергии; – коэффициент скорости. Расчет истечения реальных газов и паров

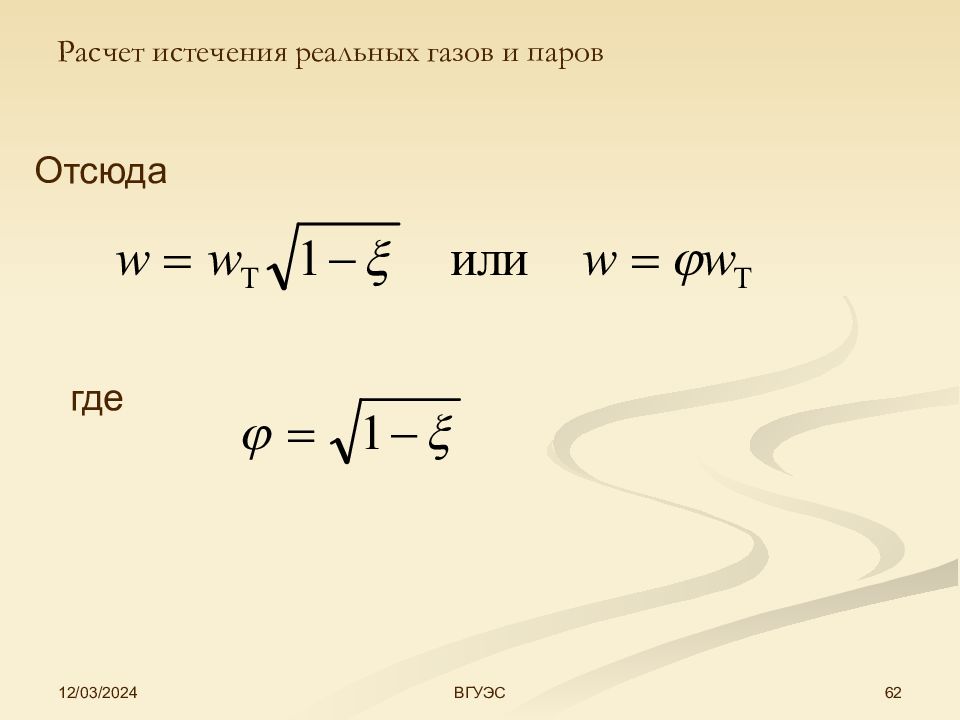

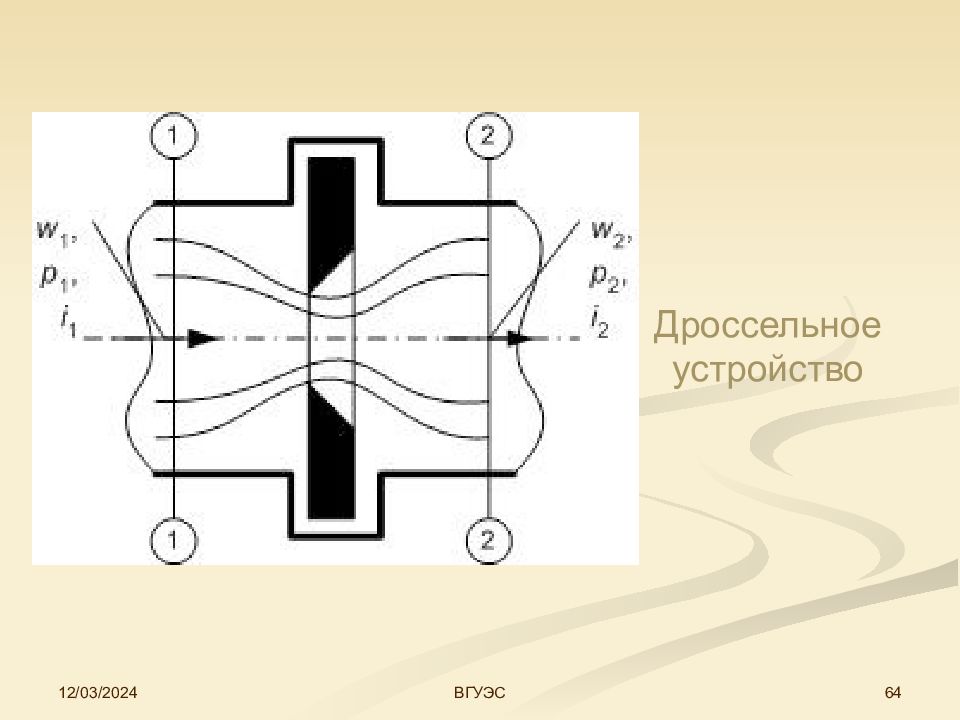

Слайд 63: ДРОССЕЛИРОВАНИЕ ГАЗОВ
03.12.2024 63 ВГУЭС ДРОССЕЛИРОВАНИЕ ГАЗОВ Адиабатным дросселированием (или мятием) называют необратимый переход рабочего тела от высокого давления р 1 к низкому давлению р 2 без теплообмена, изменения скорости и без совершения технической работы. Дросселирование, близкое к адиабатному, имеет место на практике при прохождении жидкости или газа через вентили, задвижки и измерительные диафрагмы.
Слайд 65

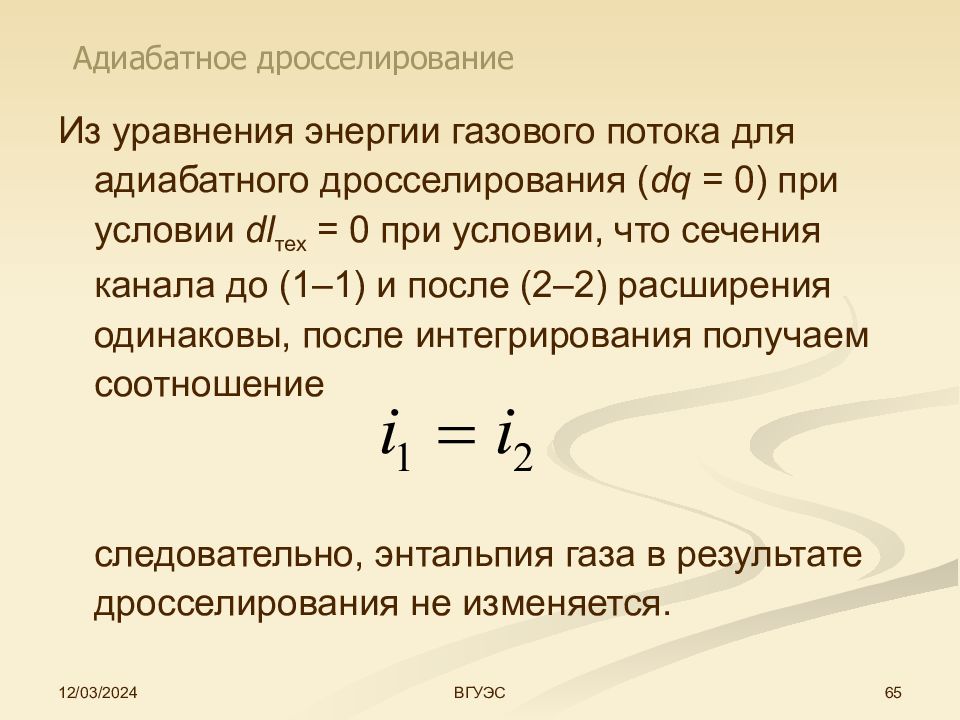

03.12.2024 65 ВГУЭС Из уравнения энергии газового потока для адиабатного дросселирования ( dq = 0) при условии dl тех = 0 при условии, что сечения канала до (1–1) и после (2–2) расширения одинаковы, после интегрирования получаем соотношение следовательно, энтальпия газа в результате дросселирования не изменяется. Адиабатное дросселирование
Слайд 66

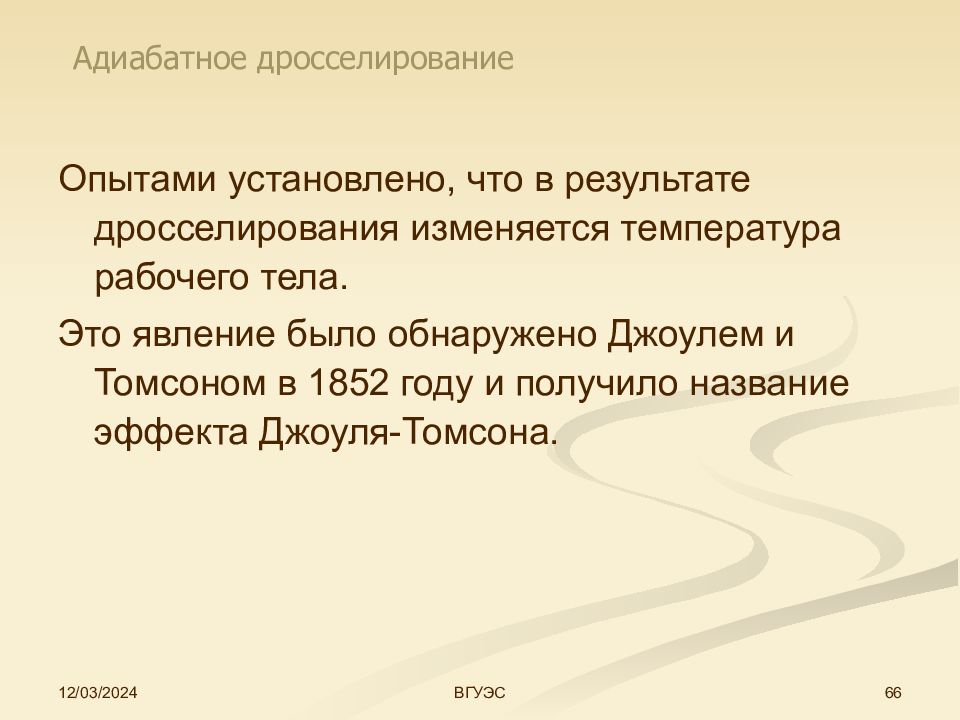

03.12.2024 66 ВГУЭС Опытами установлено, что в результате дросселирования изменяется температура рабочего тела. Это явление было обнаружено Джоулем и Томсоном в 1852 году и получило название эффекта Джоуля-Томсона. Адиабатное дросселирование
Слайд 67

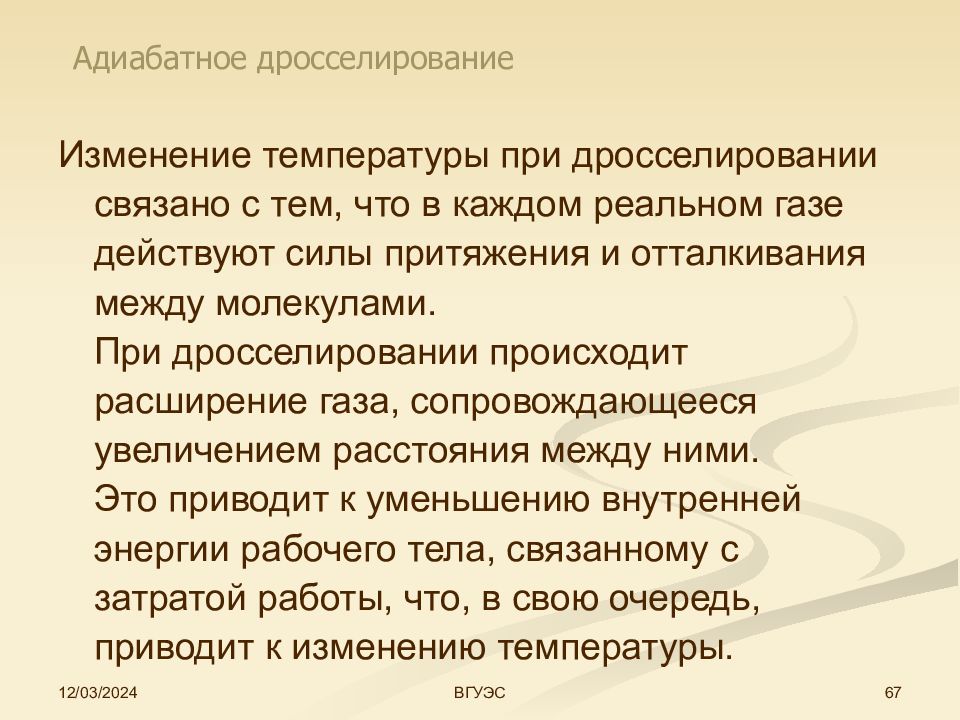

03.12.2024 67 ВГУЭС Изменение температуры при дросселировании связано с тем, что в каждом реальном газе действуют силы притяжения и отталкивания между молекулами. При дросселировании происходит расширение газа, сопровождающееся увеличением расстояния между ними. Это приводит к уменьшению внутренней энергии рабочего тела, связанному с затратой работы, что, в свою очередь, приводит к изменению температуры. Адиабатное дросселирование
Слайд 68

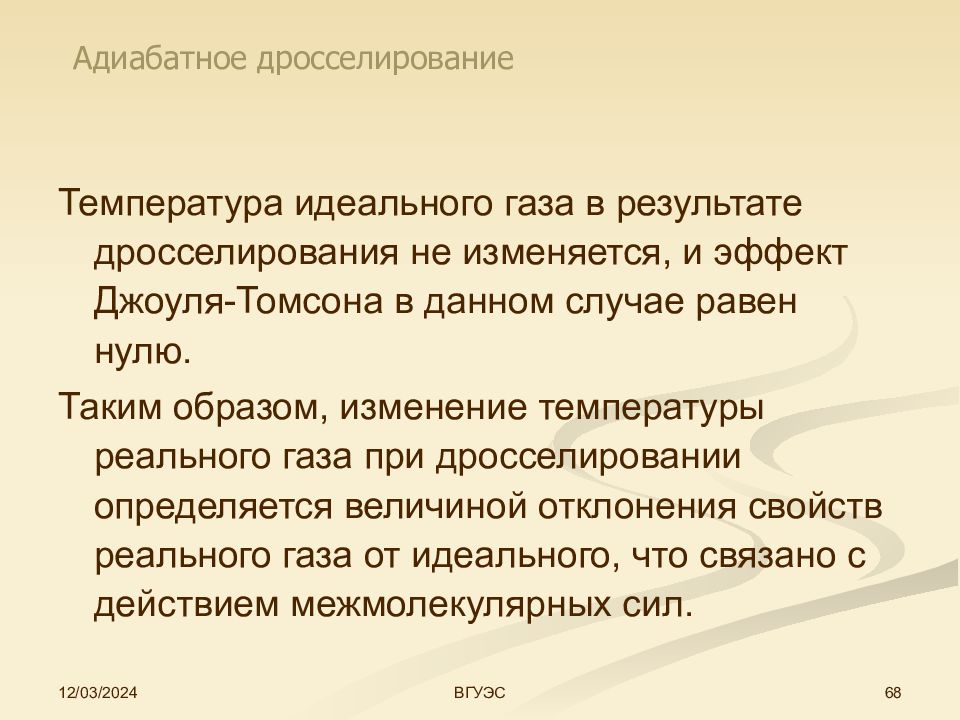

03.12.2024 68 ВГУЭС Температура идеального газа в результате дросселирования не изменяется, и эффект Джоуля-Томсона в данном случае равен нулю. Таким образом, изменение температуры реального газа при дросселировании определяется величиной отклонения свойств реального газа от идеального, что связано с действием межмолекулярных сил. Адиабатное дросселирование

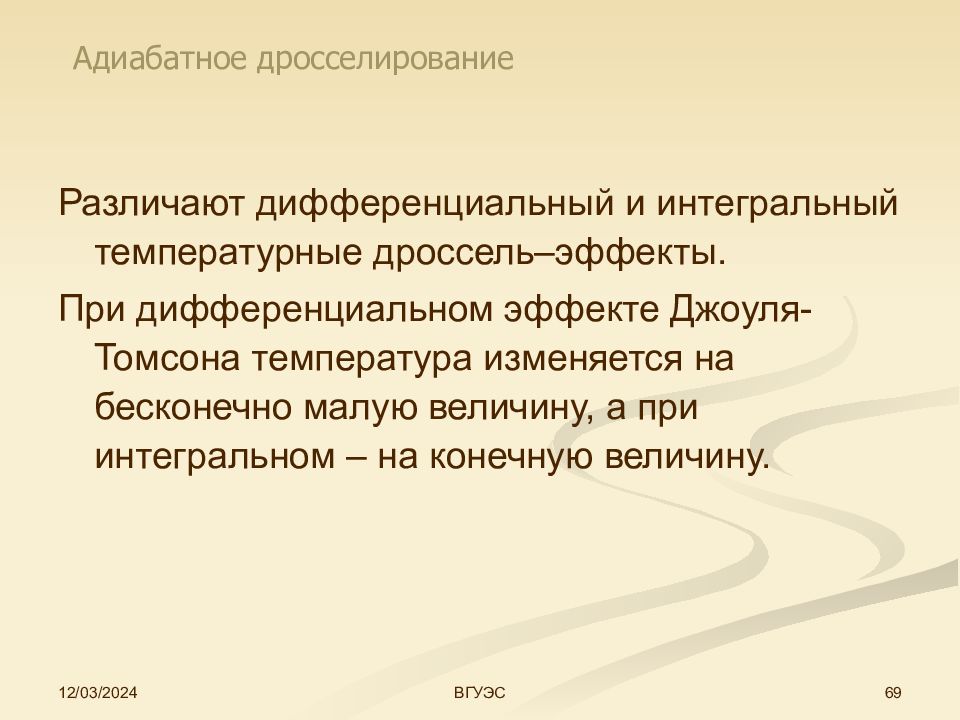

Слайд 69
03.12.2024 69 ВГУЭС Различают дифференциальный и интегральный температурные дроссель–эффекты. При дифференциальном эффекте Джоуля-Томсона температура изменяется на бесконечно малую величину, а при интегральном – на конечную величину. Адиабатное дросселирование
Слайд 70

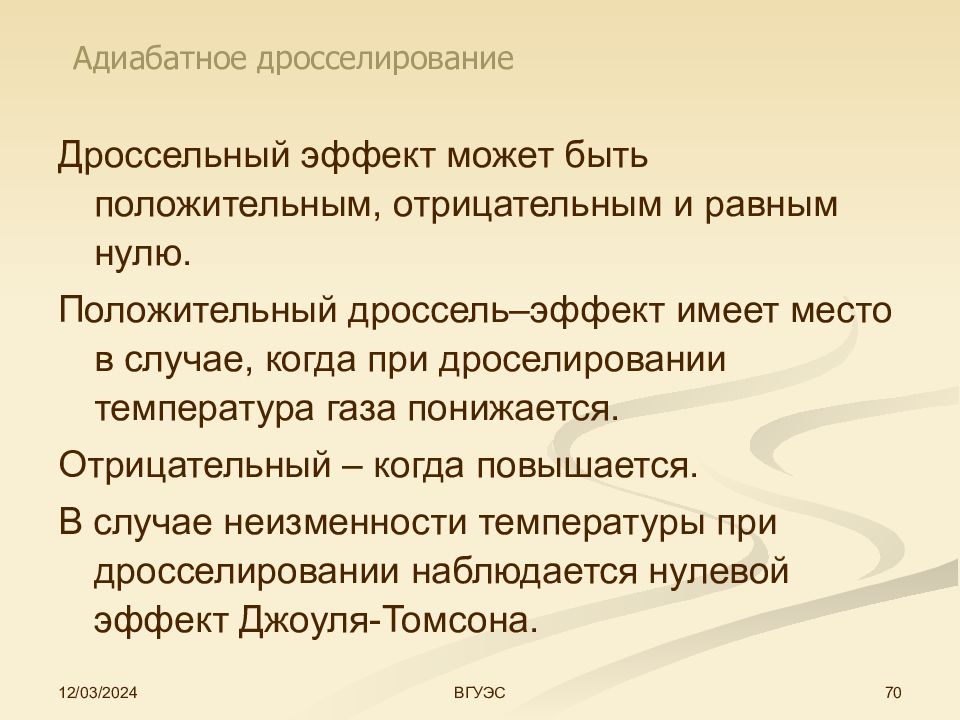

03.12.2024 70 ВГУЭС Дроссельный эффект может быть положительным, отрицательным и равным нулю. Положительный дроссель–эффект имеет место в случае, когда при дроселировании температура газа понижается. Отрицательный – когда повышается. В случае неизменности температуры при дросселировании наблюдается нулевой эффект Джоуля-Томсона. Адиабатное дросселирование
Слайд 71

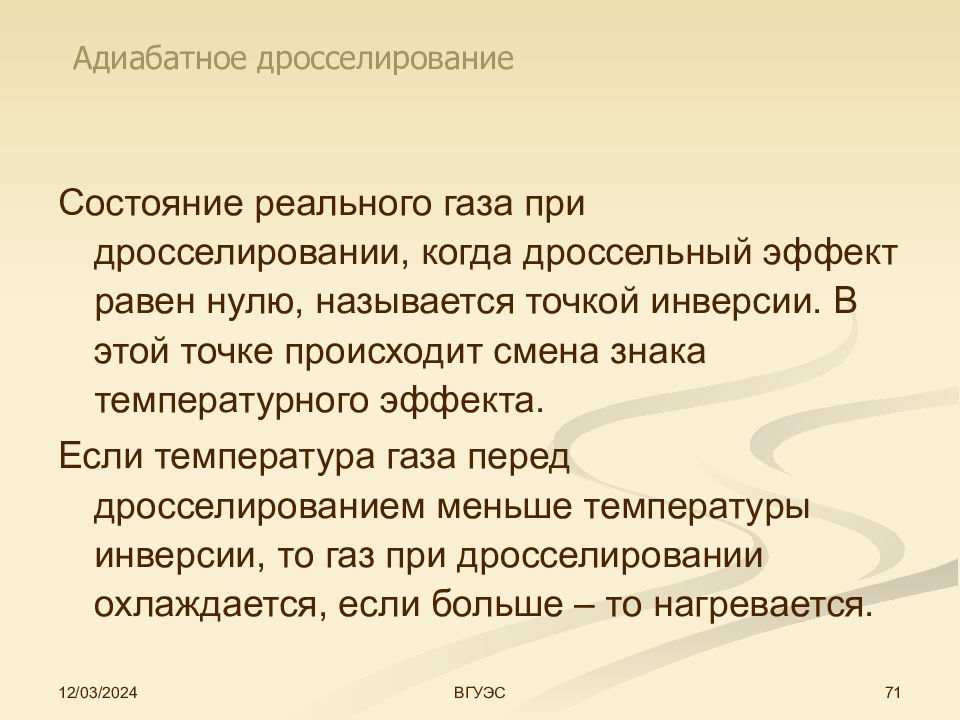

03.12.2024 71 ВГУЭС Состояние реального газа при дросселировании, когда дроссельный эффект равен нулю, называется точкой инверсии. В этой точке происходит смена знака температурного эффекта. Если температура газа перед дросселированием меньше температуры инверсии, то газ при дросселировании охлаждается, если больше – то нагревается. Адиабатное дросселирование

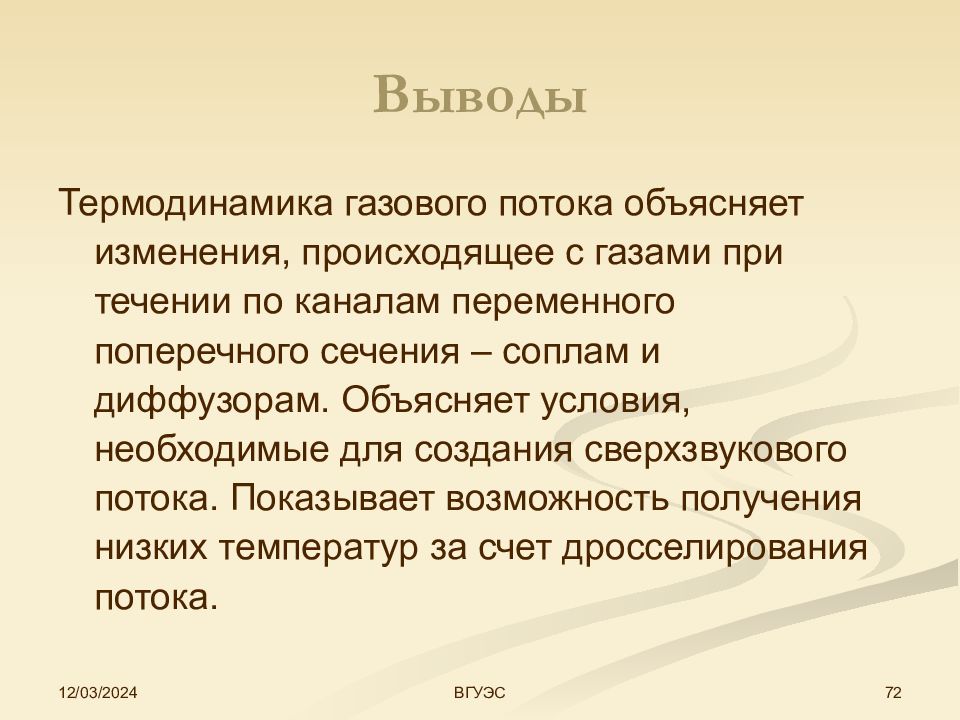

Слайд 72: Выводы
03.12.2024 72 ВГУЭС Выводы Термодинамика газового потока объясняет изменения, происходящее с газами при течении по каналам переменного поперечного сечения – соплам и диффузорам. Объясняет условия, необходимые для создания сверхзвукового потока. Показывает возможность получения низких температур за счет дросселирования потока.
Последний слайд презентации: 03.12.2024 1 Лекция 6. Поведение газового потока в термическом оборудовании: Источники дополнительных сведений

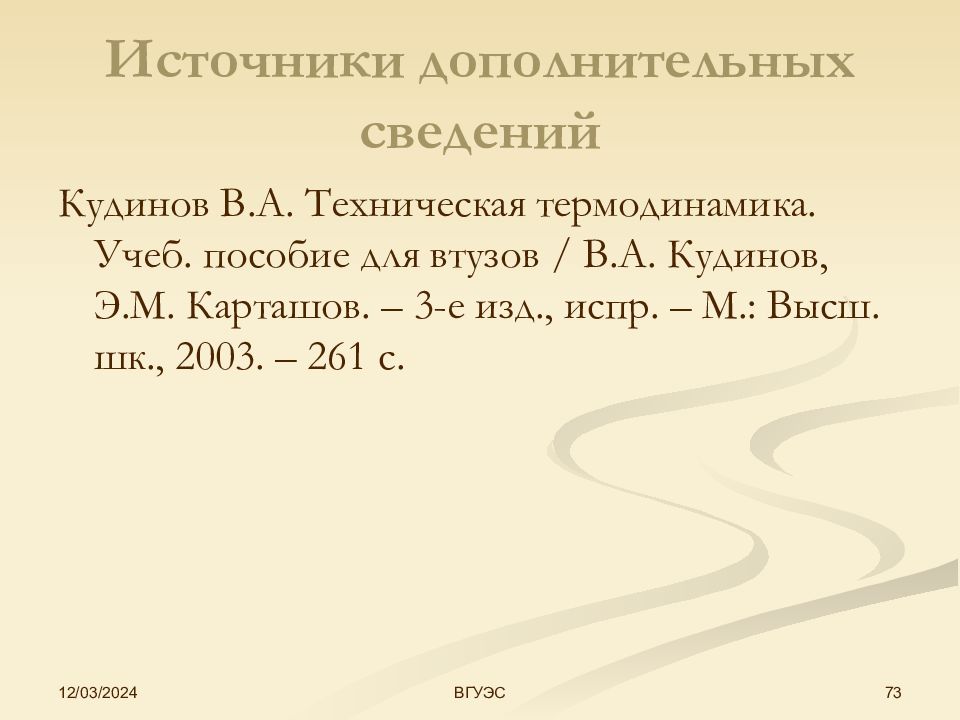

03.12.2024 73 ВГУЭС Источники дополнительных сведений Кудинов В.А. Техническая термодинамика. Учеб. пособие для втузов / В.А. Кудинов, Э.М. Карташов. – 3-е изд., испр. – М.: Высш. шк., 2003. – 261 с.
