06.02.2025 Урок физики в 7 –А классе

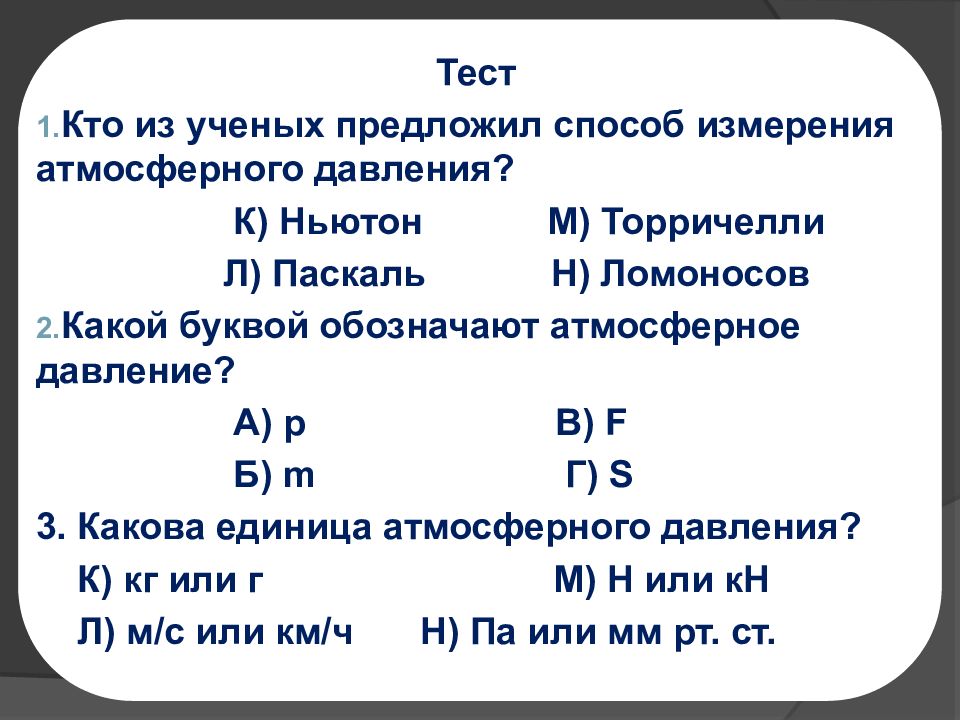

Тест Кто из ученых предложил способ измерения атмосферного давления? К) Ньютон М) Торричелли Л) Паскаль Н) Ломоносов Какой буквой обозначают атмосферное давление? А) р В) F Б) m Г ) S 3. Какова единица атмосферного давления? К) кг или г М) Н или кН Л) м/с или км/ч Н) Па или мм рт. ст.

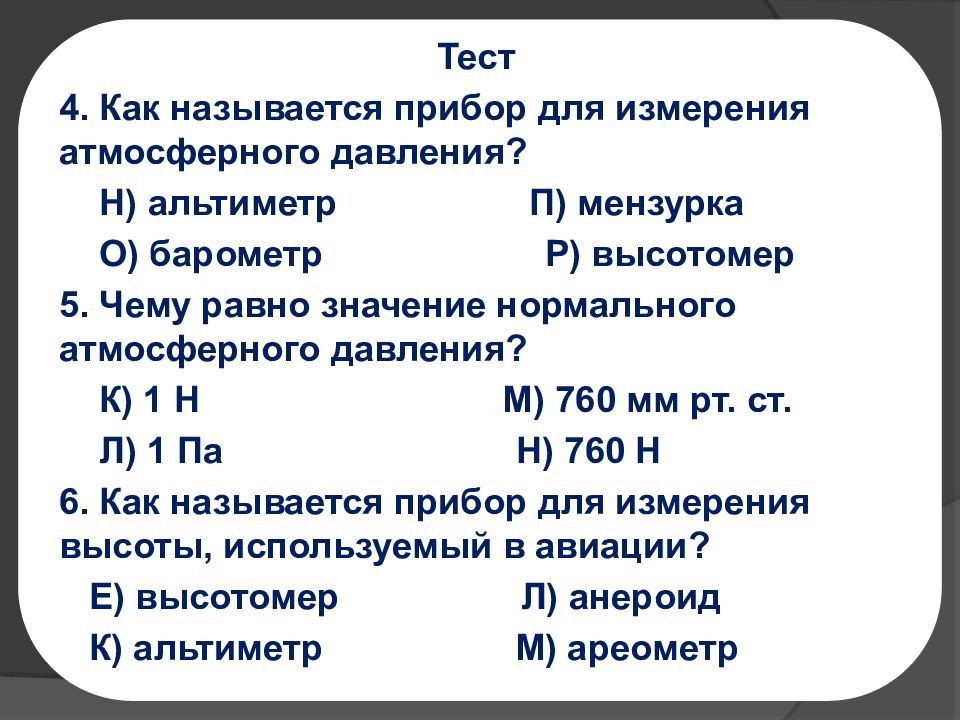

Тест 4. Как называется прибор для измерения атмосферного давления? Н) альтиметр П) мензурка О) барометр Р) высотомер 5. Чему равно значение нормального атмосферного давления? К) 1 Н М) 760 мм рт. ст. Л) 1 Па Н) 760 Н 6. Как называется прибор для измерения высоты, используемый в авиации? Е) высотомер Л) анероид К) альтиметр М) ареометр

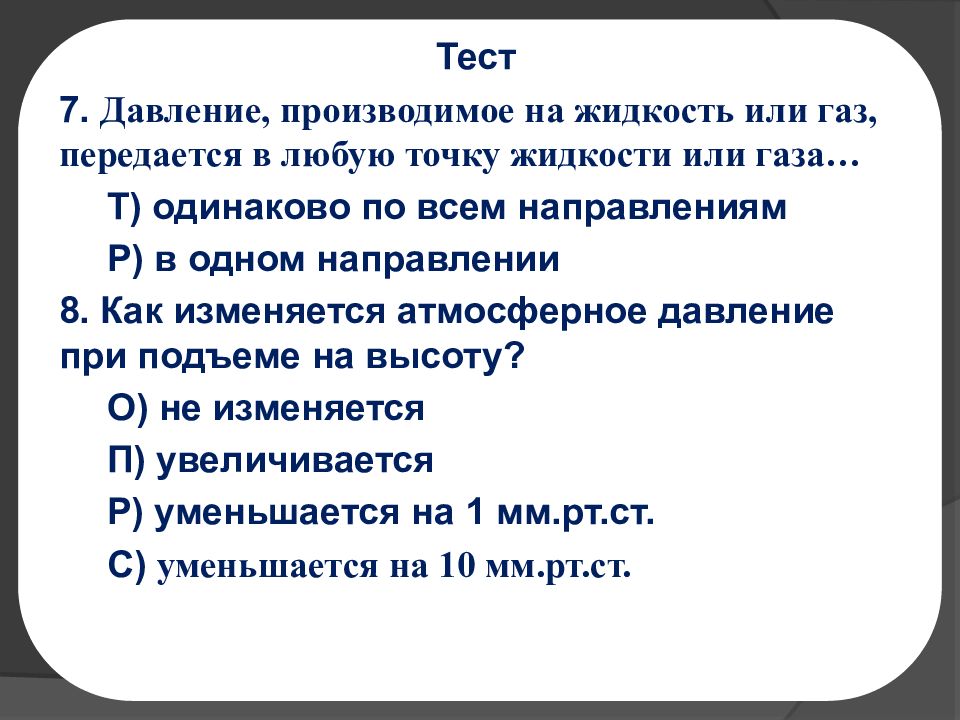

Тест 7. Давление, производимое на жидкость или газ, передается в любую точку жидкости или газа… Т) одинаково по всем направлениям Р) в одном направлении 8. Как изменяется атмосферное давление при подъеме на высоту ? О) не изменяется П) увеличивается Р) уменьшается на 1 мм.рт.ст. С) уменьшается на 1 0 мм.рт.ст.

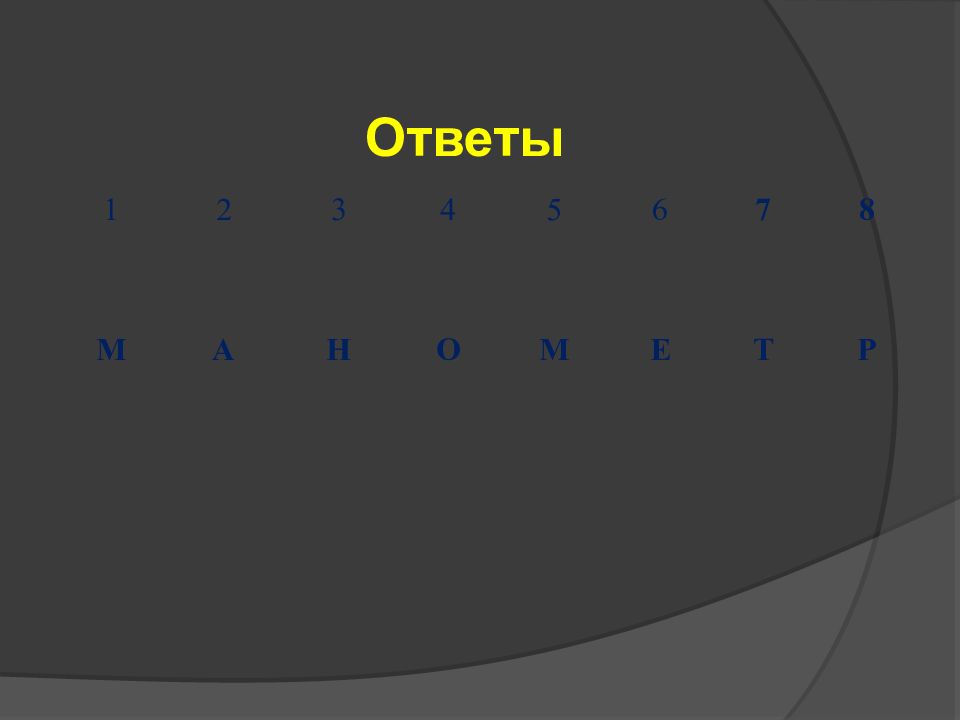

Ответы 1 2 3 4 5 6 7 8 М А Н О М Е Т Р
Манометры – приборы для измерения давлений больших или меньших атмосферного.

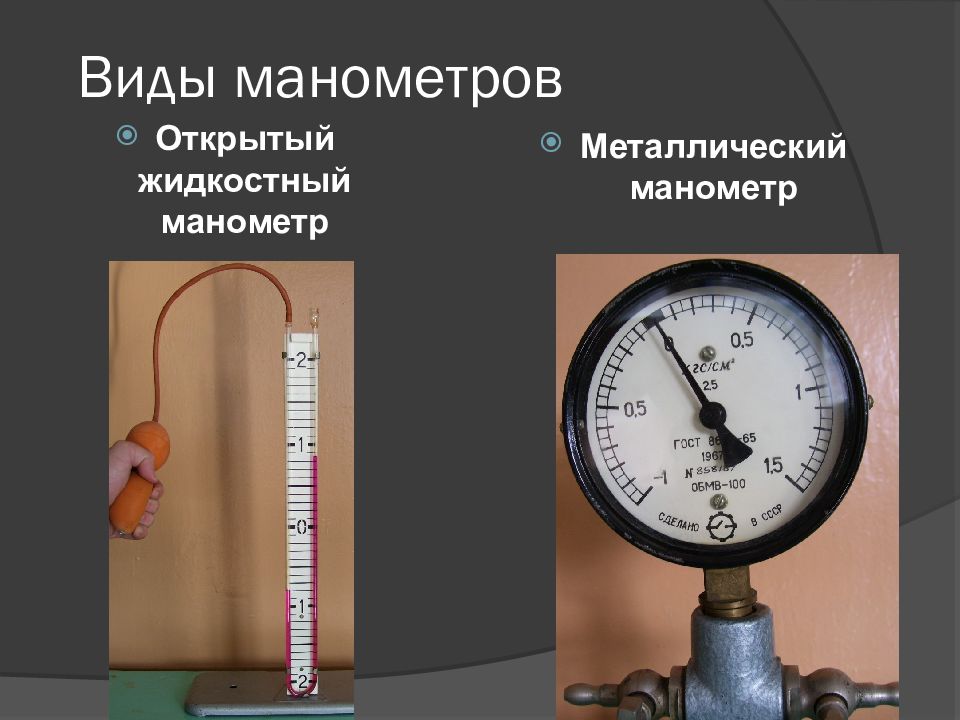

Открытый жидкостный манометр Металлический манометр

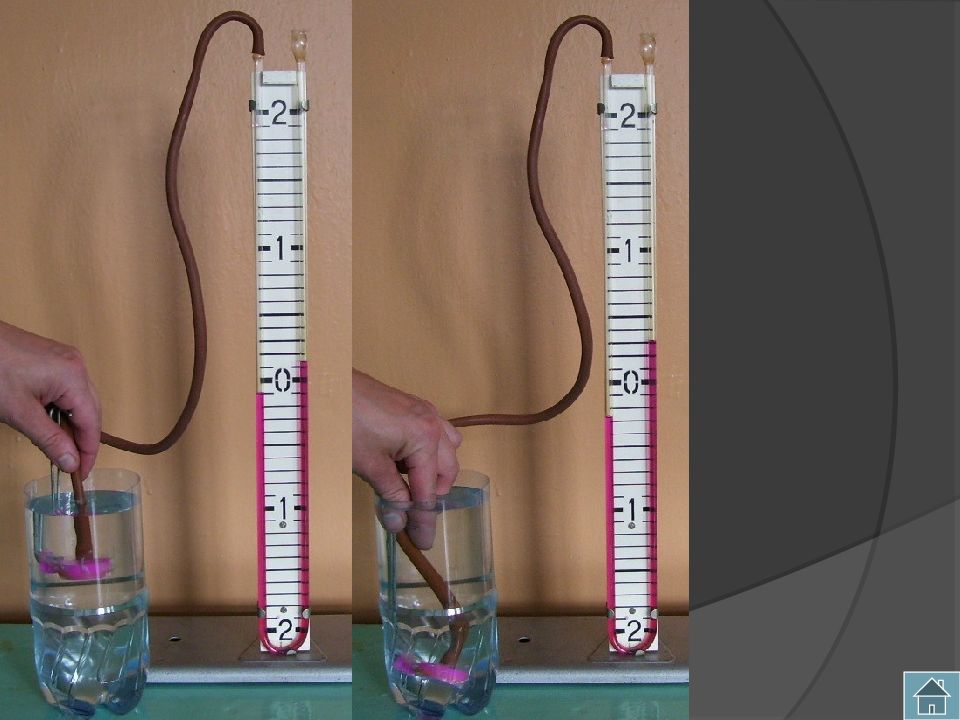

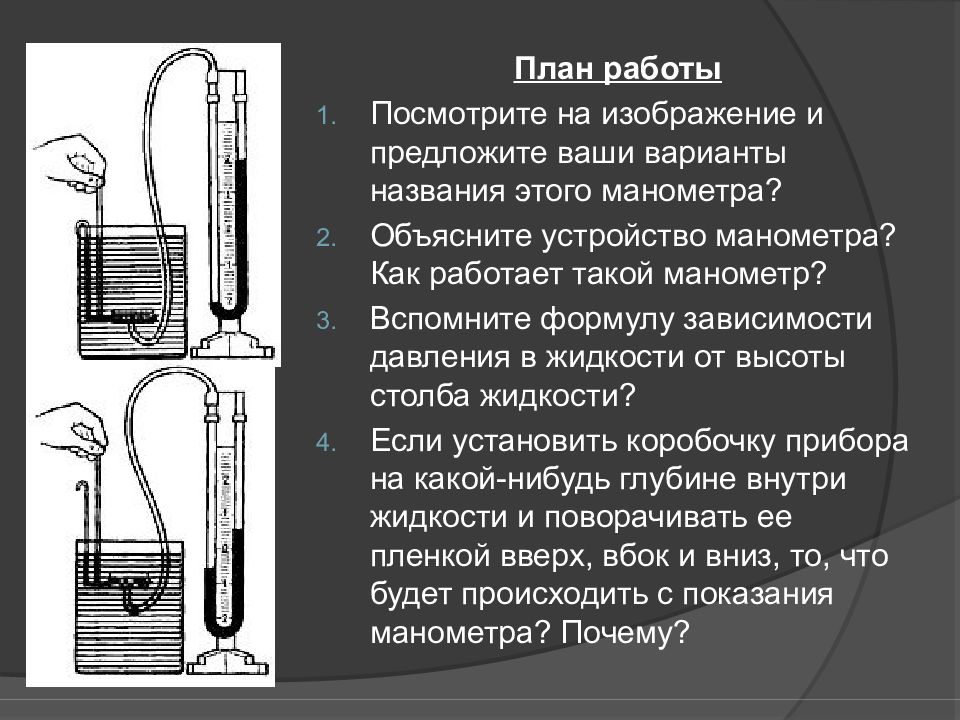

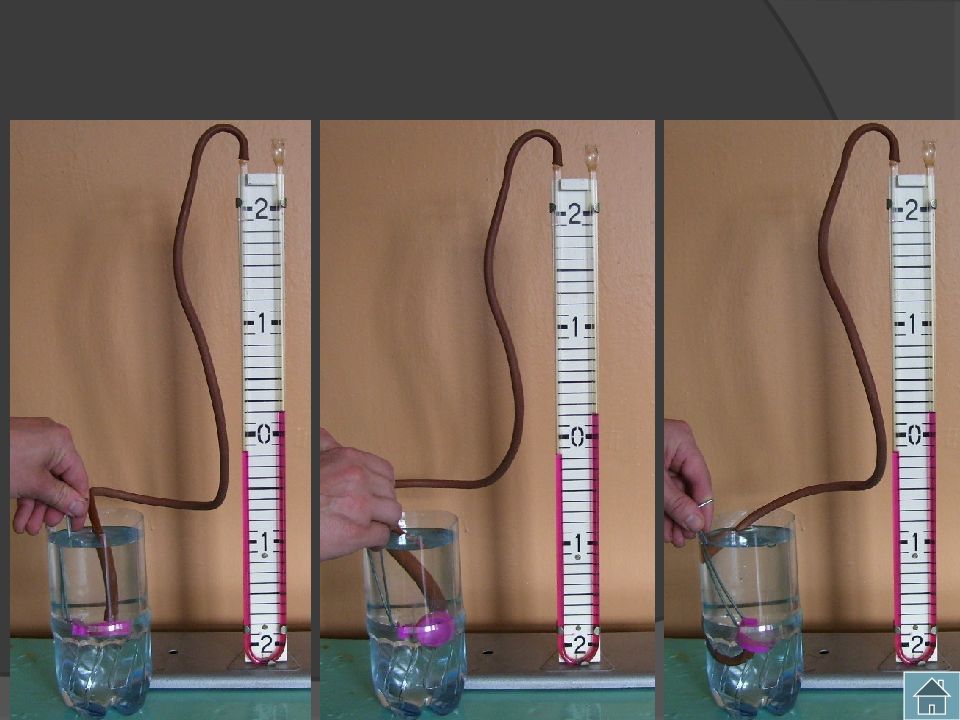

План работы Посмотрите на изображение и предложите ваши варианты названия этого манометра? Объясните устройство манометра? Как работает такой манометр? Вспомните формулу зависимости давления в жидкости от высоты столба жидкости? Если установить коробочку прибора на какой-нибудь глубине внутри жидкости и поворачивать ее пленкой вверх, вбок и вниз, то, что будет происходить с показания манометра? Почему?

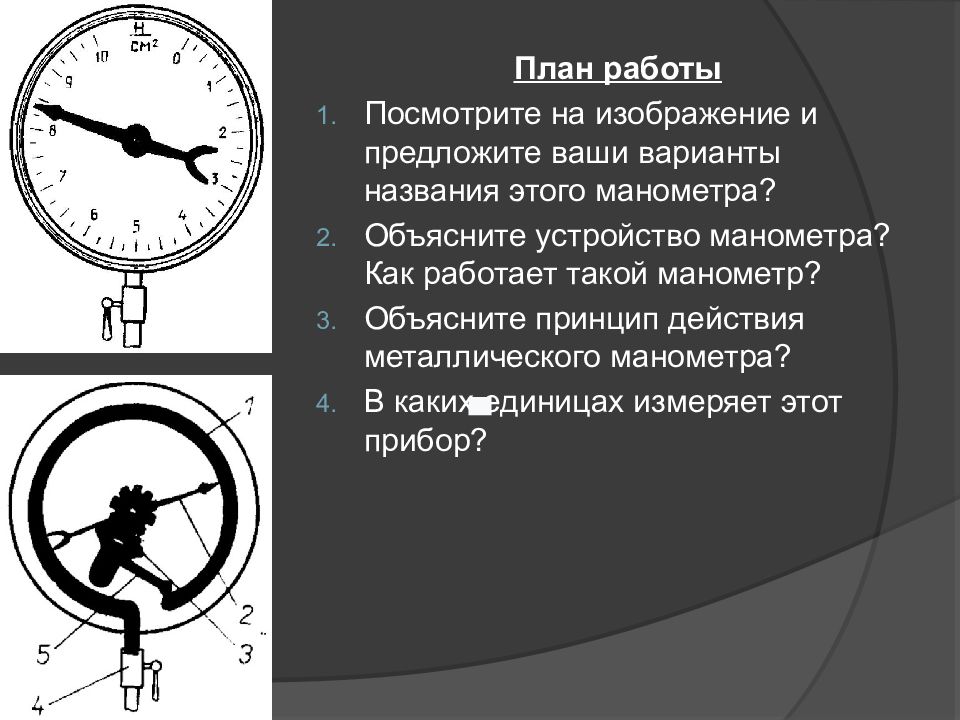

План работы Посмотрите на изображение и предложите ваши варианты названия этого манометра? Объясните устройство манометра? Как работает такой манометр? Объясните принцип действия металлического манометра? В каких единицах измеряет этот прибор?

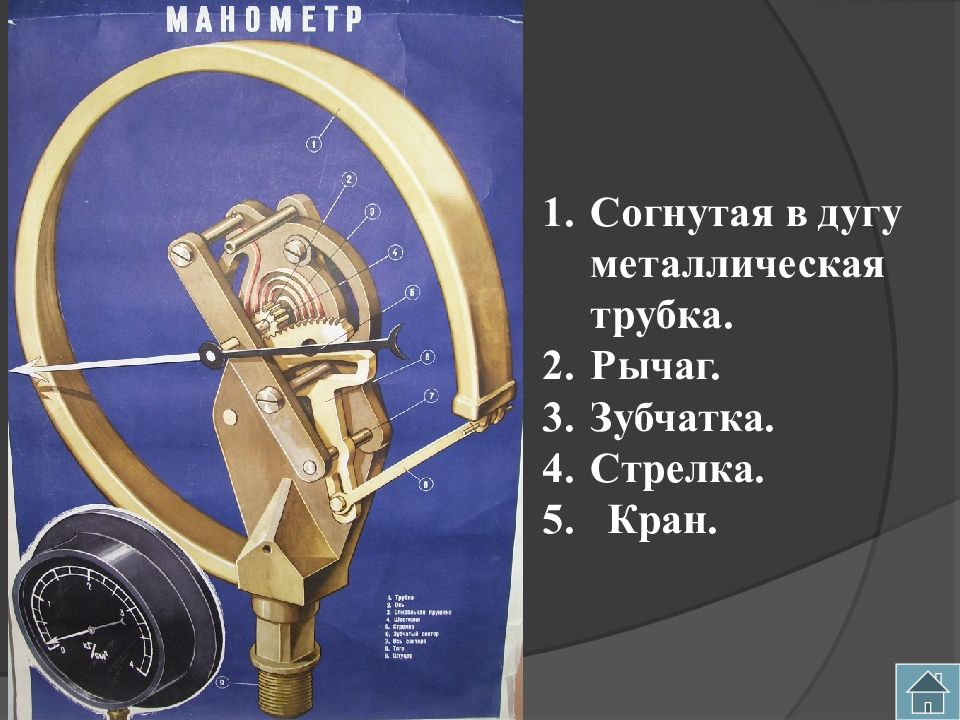

Согнутая в дугу металлическая трубка. Рычаг. Зубчатка. Стрелка. 5. Кран.
Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

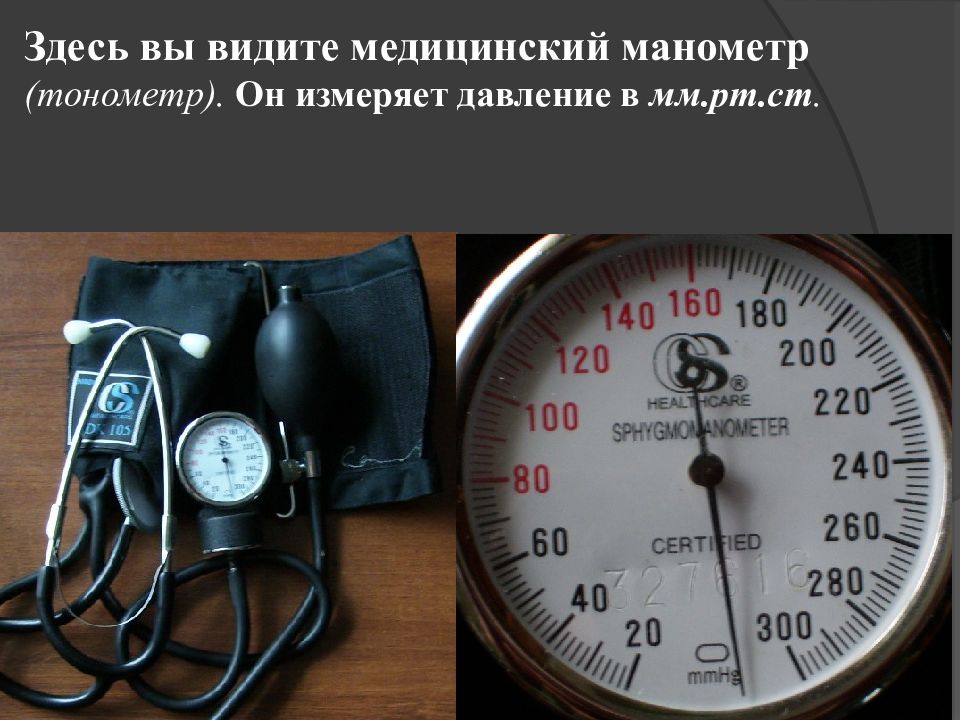

Здесь вы видите медицинский манометр (тонометр). Он измеряет давление в мм.рт.ст.

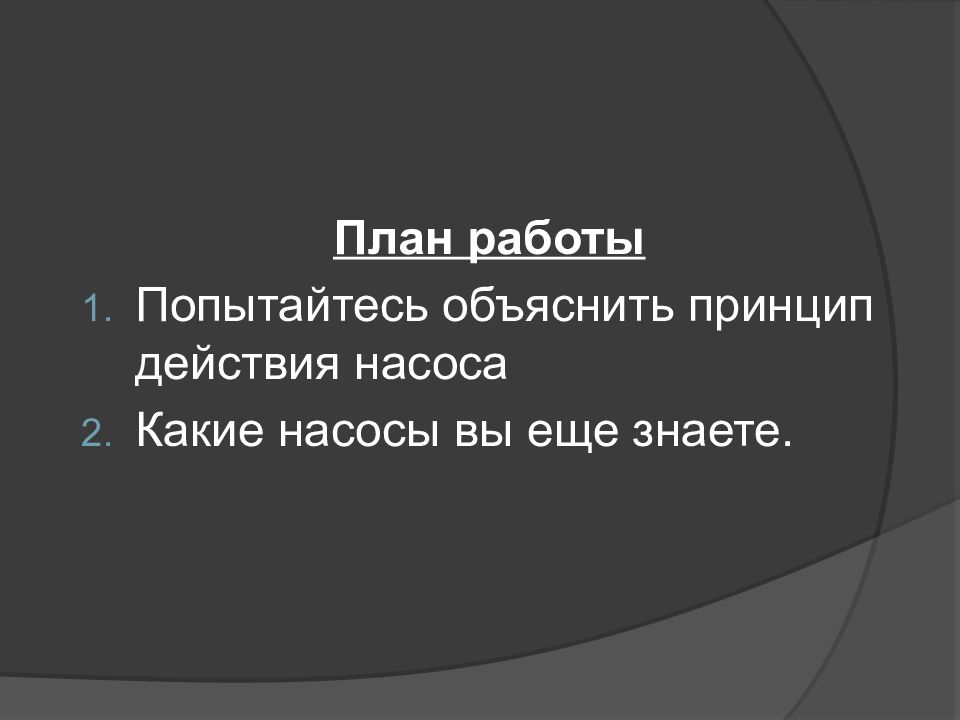

План работы Попытайтесь объяснить принцип действия насоса Какие насосы вы еще знаете.

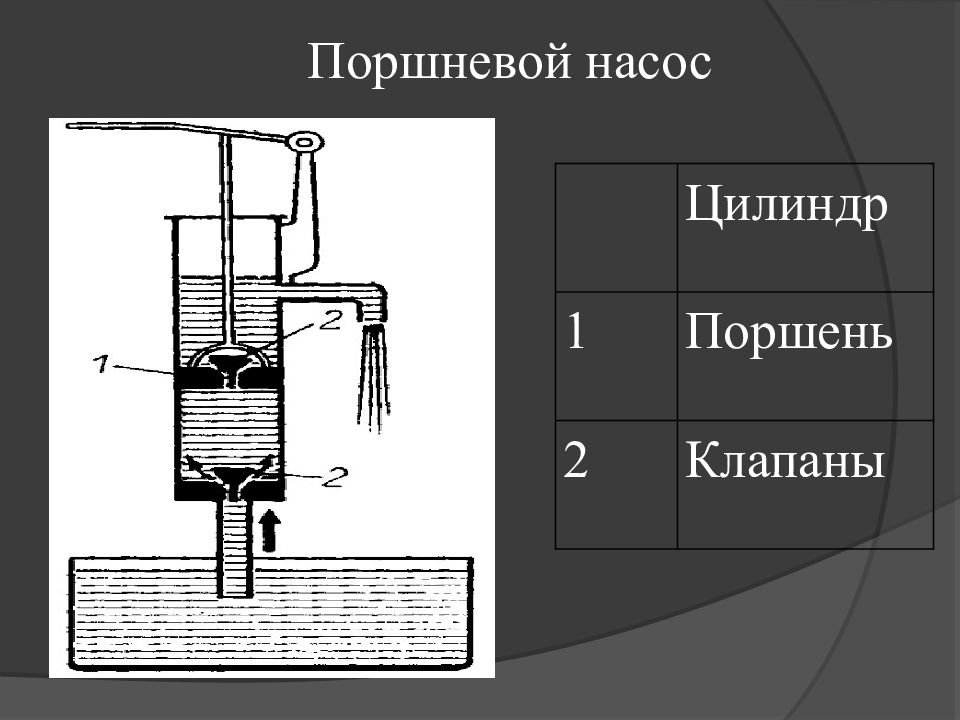

Поршневой насос Цилиндр 1 Поршень 2 Клапаны
Виды насосов поршневой сильфонный винтовой синусный

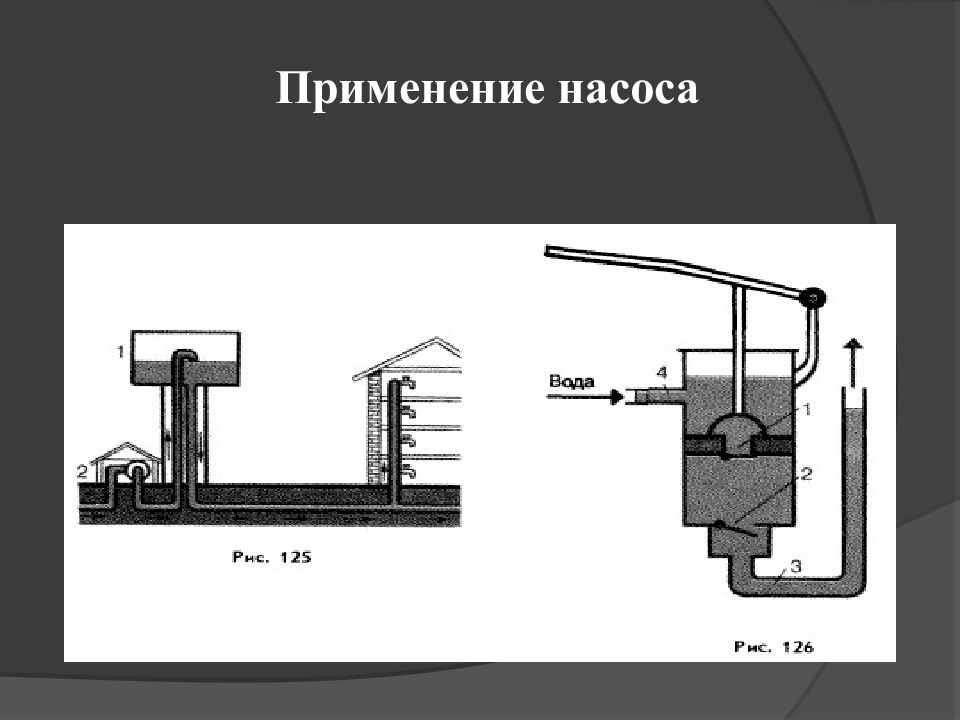

Применение насоса

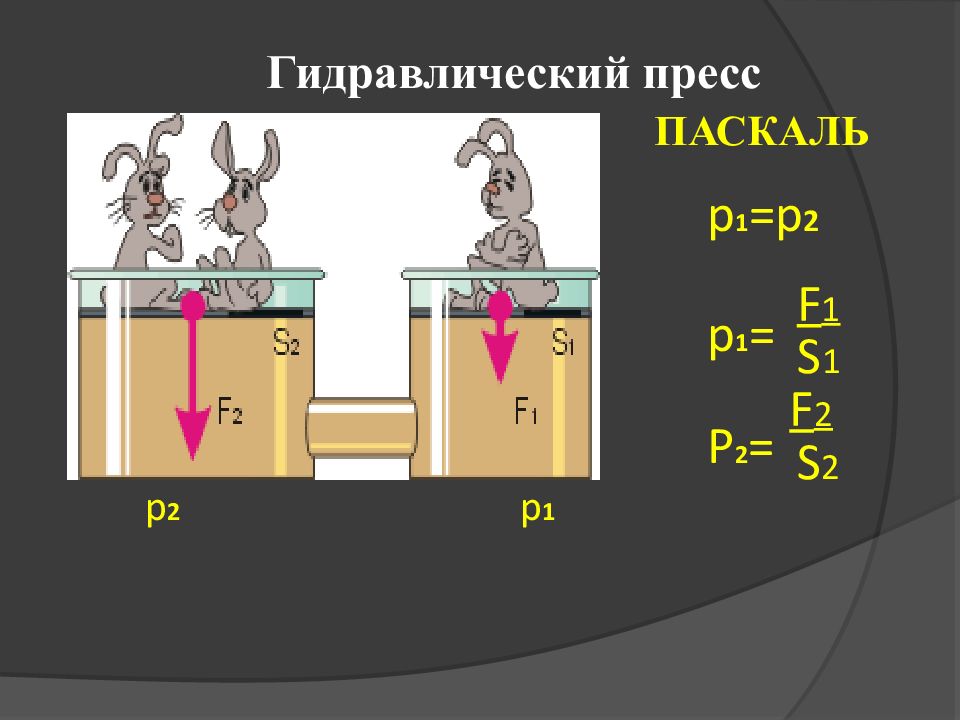

Гидравлический пресс p 1 = p 2 p 1 p 2 ПАСКАЛЬ S 1 F 1 p 1 = S 2 F 2 P 2 =

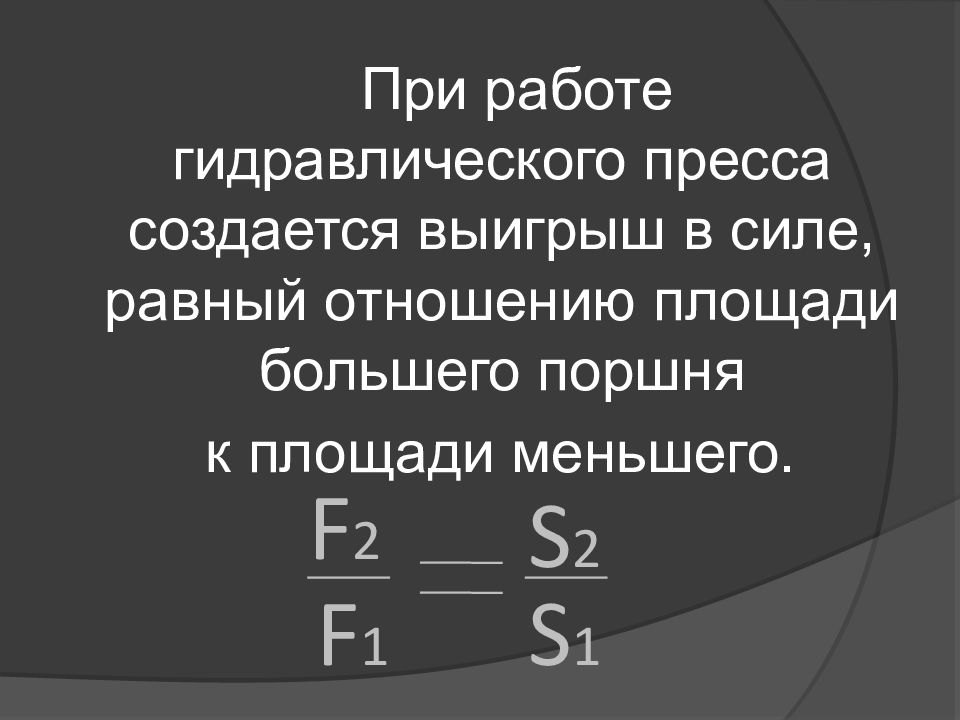

При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего. F 1 F 2 S 1 S 2

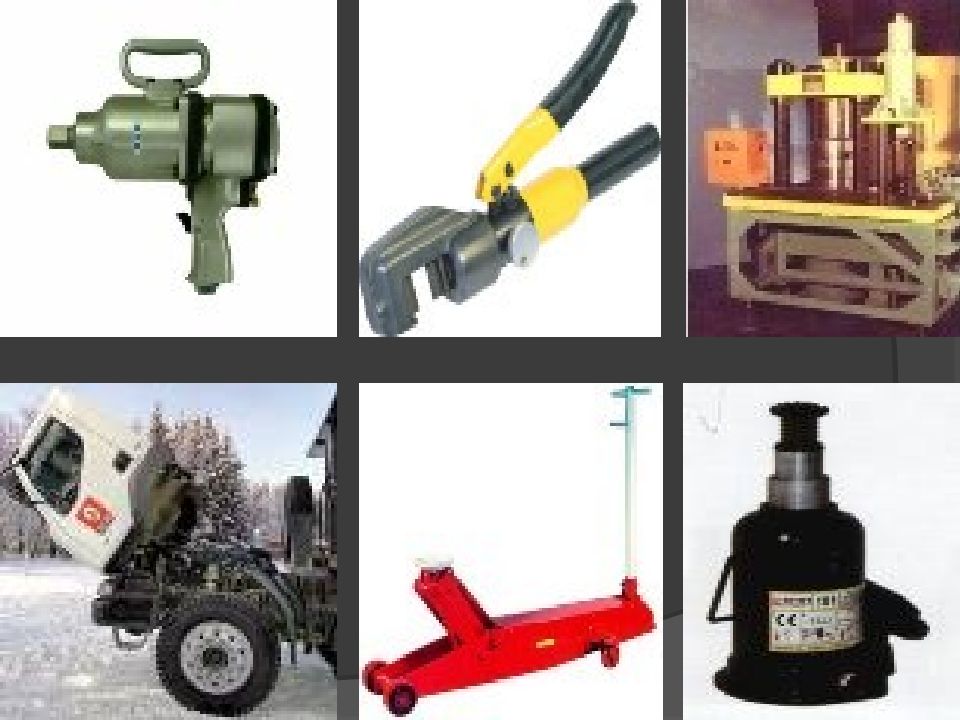

Применение гидравлической машины
№1. Площадь большего поршня равна 200 см 2, а малого 10 см 2 и на малый поршень действует сила 100 Н. Какая сила действует на больший поршень? №2. Большой поршень гидравлической машины, площадь которого 60 см 2, поднимает груз весом 300 Н. Найти площадь меньшего поршня, если на него действует сила 200 Н. Решение задач
Закрепление С какими приборами мы сегодня познакомились? Для чего они используются?

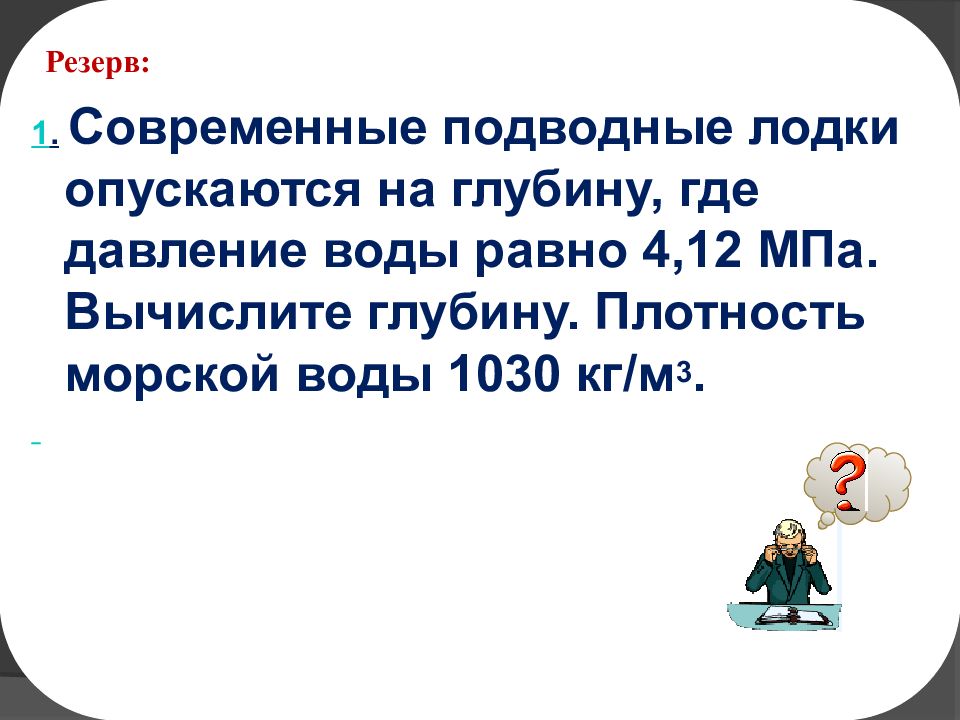

Резерв: 1. Современные подводные лодки опускаются на глубину, где давление воды равно 4,12 МПа. Вычислите глубину. Плотность морской воды 1030 кг/м 3.
2. Чему равно давление на рельсы четырехосного вагона массой 60 т, если площадь соприкосновения одного колеса с рельсом 10 см 2 ?
1. Поднимаемся мы в гору, Стало трудно нам дышать. А какие есть приборы Чтоб давленье измерять? 3. На стене весит тарелка, По тарелке ходит стрелка. Эта стрелка наперед Нам погоду узнает. 2. Через нас проходит в грудь И обратный держит путь. Он невидимый, и все же Без него мы жить не можем.
