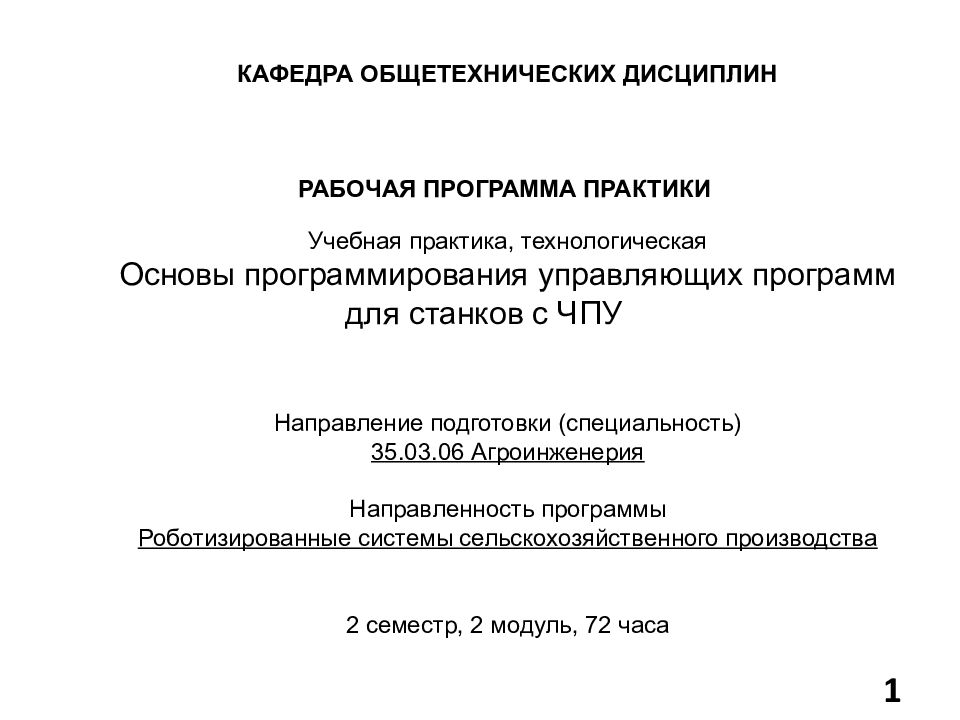

1 КАФЕДРА ОБЩЕТЕХНИЧЕСКИХ ДИСЦИПЛИН РАБОЧАЯ ПРОГРАММА ПРАКТИКИ Учебная практика, технологическая Основы программирования управляющих программ для станков с ЧПУ Направление подготовки (специальность) 35.03.06 Агроинженерия Направленность программы Роботизированные системы сельскохозяйственного производства 2 семестр, 2 модуль, 72 часа

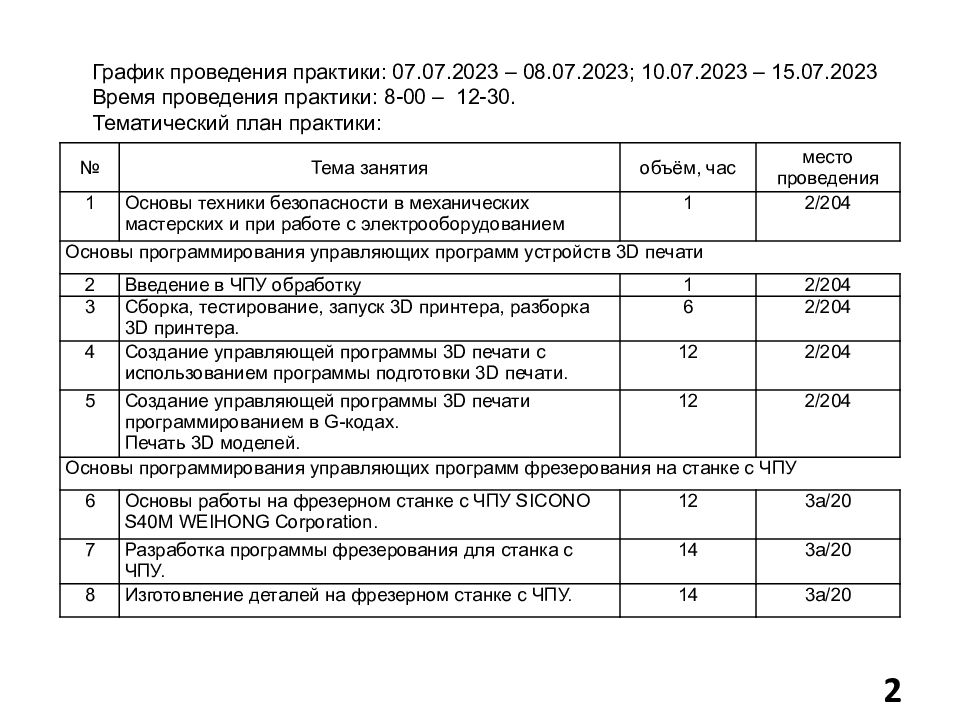

2 График проведения практики: 07.07.2023 – 08.07.2023; 10.07.2023 – 15.07.2023 Время проведения практики: 8-00 – 12-30. Тематический план практики: № Тема занятия объём, час место проведения 1 Основы техники безопасности в механических мастерских и при работе с электрооборудованием 1 2/204 Основы программирования управляющих программ устройств 3D печати 2 Введение в ЧПУ обработку 1 2/204 3 Сборка, тестирование, запуск 3D принтера, разборка 3D принтера. 6 2/204 4 Создание управляющей программы 3D печати с использованием программы подготовки 3D печати. 12 2/204 5 Создание управляющей программы 3D печати программированием в G-кодах. Печать 3D моделей. 12 2/204 Основы программирования управляющих программ фрезерования на станке с ЧПУ 6 Основы работы на фрезерном станке с ЧПУ SICONO S40M WEIHONG Corporation. 12 3а/20 7 Разработка программы фрезерования для станка с ЧПУ. 14 3а/20 8 Изготовление деталей на фрезерном станке с ЧПУ. 14 3а/20

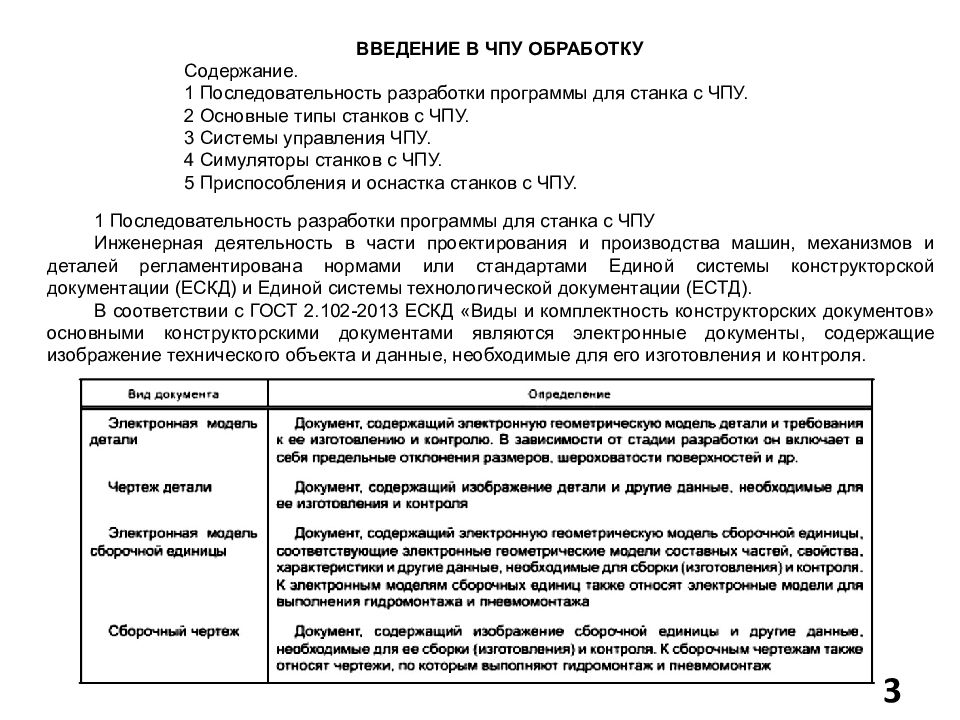

3 ВВЕДЕНИЕ В ЧПУ ОБРАБОТКУ Содержание. 1 Последовательность разработки программы для станка с ЧПУ. 2 Основные типы станков с ЧПУ. 3 Системы управления ЧПУ. 4 Симуляторы станков с ЧПУ. 5 Приспособления и оснастка станков с ЧПУ. 1 Последовательность разработки программы для станка с ЧПУ Инженерная деятельность в части проектирования и производства машин, механизмов и деталей регламентирована нормами или стандартами Единой системы конструкторской документации (ЕСКД) и Единой системы технологической документации (ЕСТД). В соответствии с ГОСТ 2.102-2013 ЕСКД «Виды и комплектность конструкторских документов» основными конструкторскими документами являются электронные документы, содержащие изображение технического объекта и данные, необходимые для его изготовления и контроля.

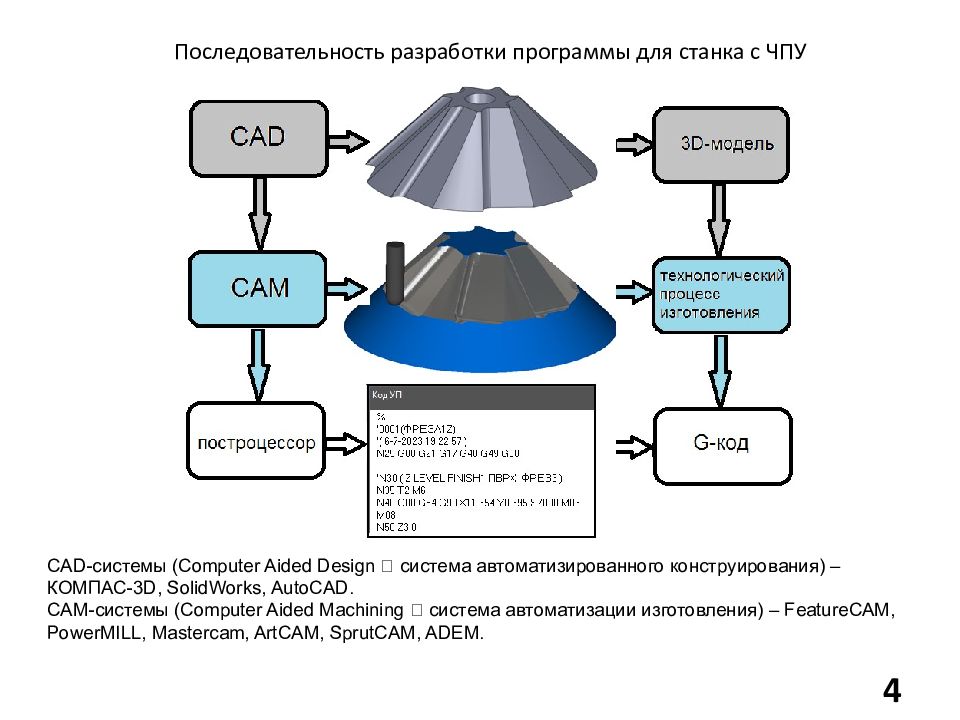

4 Последовательность разработки программы для станка с ЧПУ CAD-системы ( Computer Aided Design ‑ система автоматизированного конструирования ) – КОМПАС-3 D, SolidWorks, AutoCAD. CAM-системы ( Computer Aided Machining ‑ система автоматизации изготовления) – FeatureCAM, PowerMILL, Mastercam, ArtCAM, SprutCAM, ADEM.

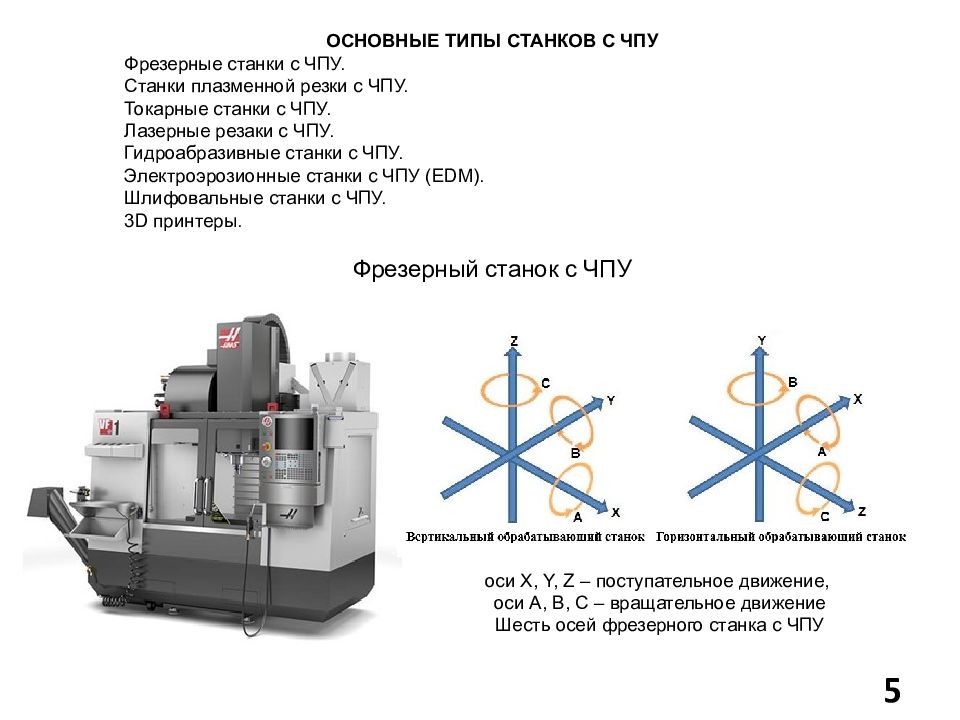

5 ОСНОВНЫЕ ТИПЫ СТАНКОВ С ЧПУ Фрезерные станки с ЧПУ. Станки плазменной резки с ЧПУ. Токарные станки с ЧПУ. Лазерные резаки с ЧПУ. Гидроабразивные станки с ЧПУ. Электроэрозионные станки с ЧПУ (EDM). Шлифовальные станки с ЧПУ. 3D принтеры. Фрезерный станок с ЧПУ оси X, Y, Z – поступательное движение, оси A, B, C – вращательное движение Шесть осей фрезерного станка с ЧПУ

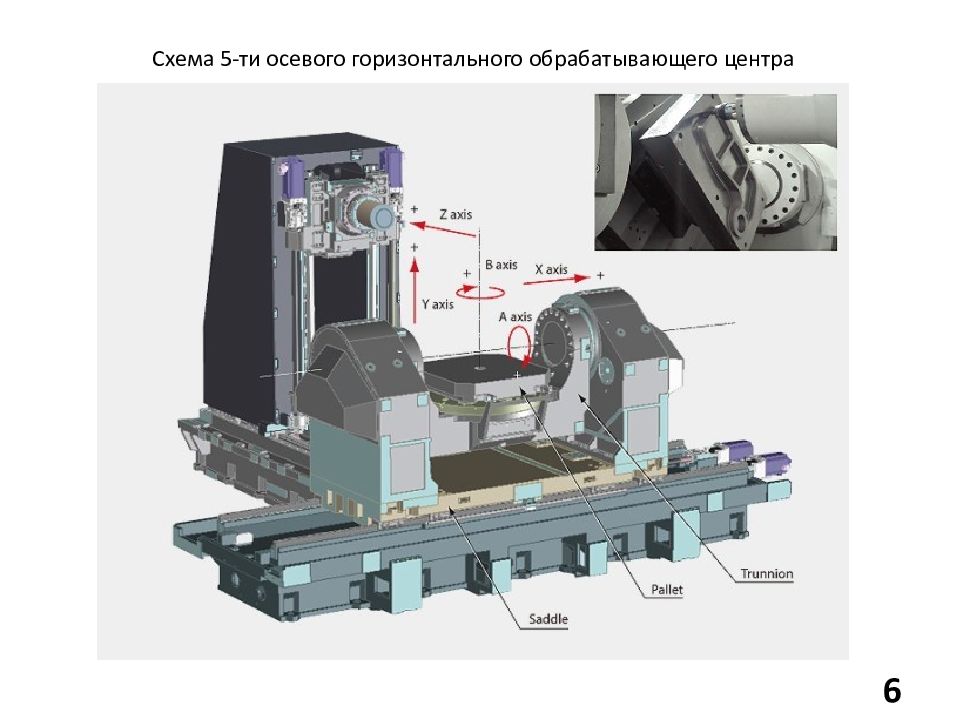

6 Схема 5-ти осевого горизонтального обрабатывающего центра

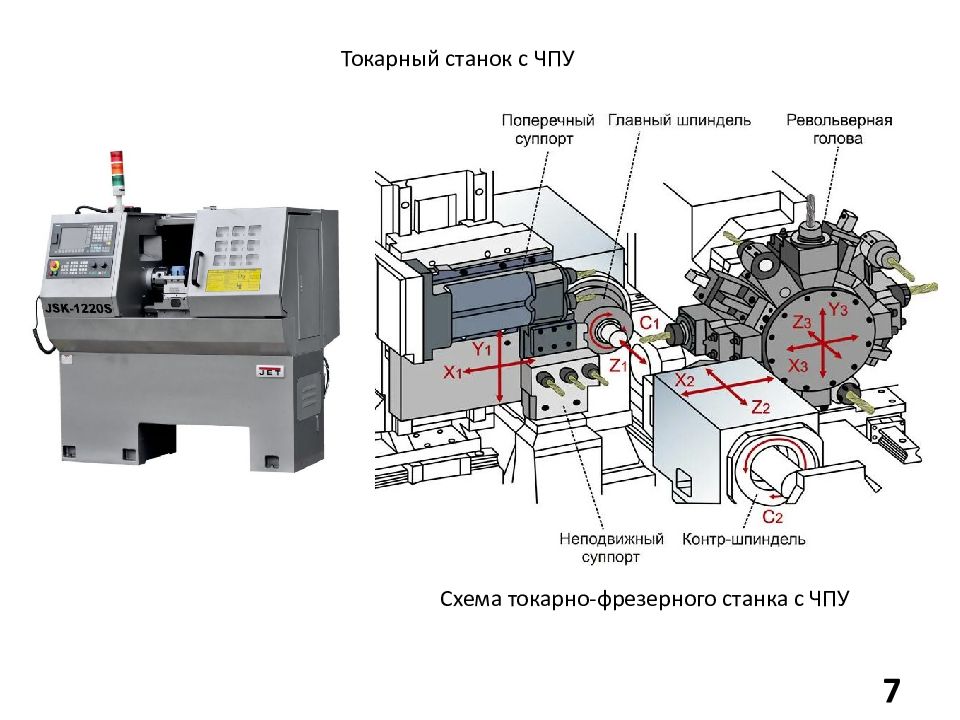

7 Токарный станок с ЧПУ Схема токарно-фрезерного станка с ЧПУ

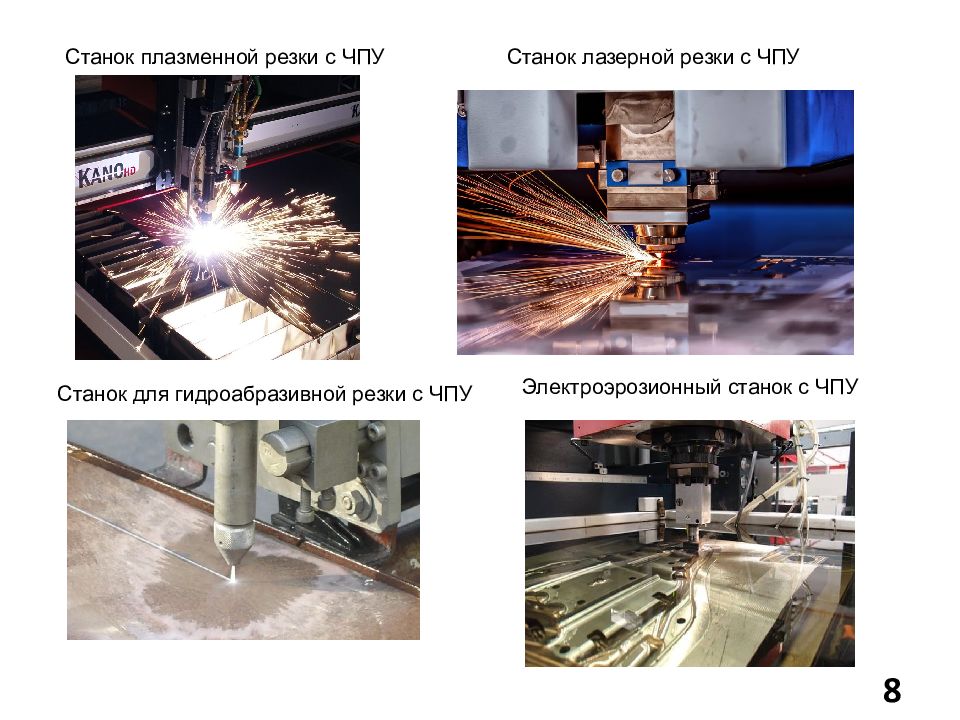

8 Станок плазменной резки с ЧПУ Станок лазерной резки с ЧПУ Станок для гидроабразивной резки с ЧПУ Электроэрозионный станок с ЧПУ

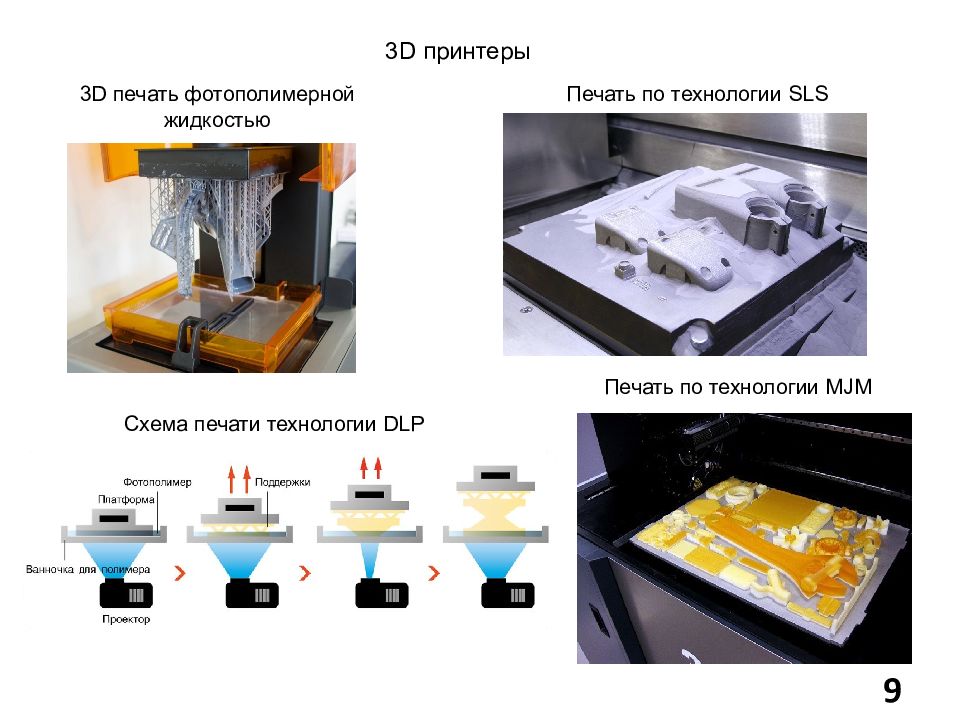

9 3D принтеры 3D печать фотополимерной жидкостью Печать по технологии SLS Схема печати технологии DLP Печать по технологии MJM

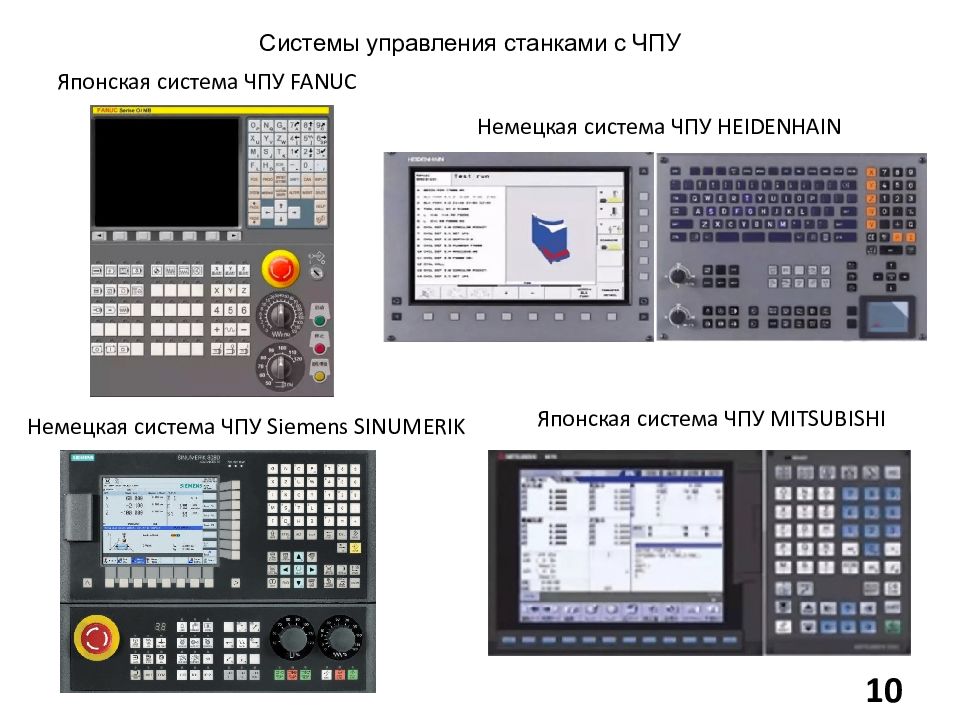

10 Системы управления станками с ЧПУ Японская система ЧПУ FANUC Немецкая система ЧПУ Siemens SINUMERIK Немецкая система ЧПУ HEIDENHAIN Японская система ЧПУ MITSUBISHI

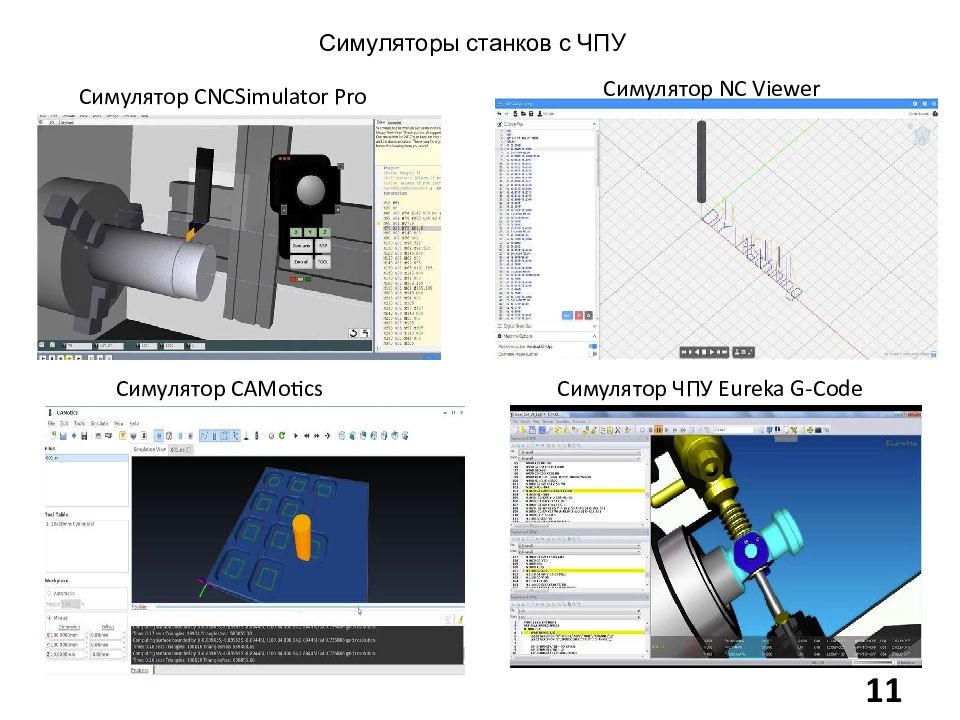

11 Симуляторы станков с ЧПУ Симулятор CNCSimulator Pro Симулятор CAMotics Симулятор NC Viewer Симулятор ЧПУ Eureka G-Code

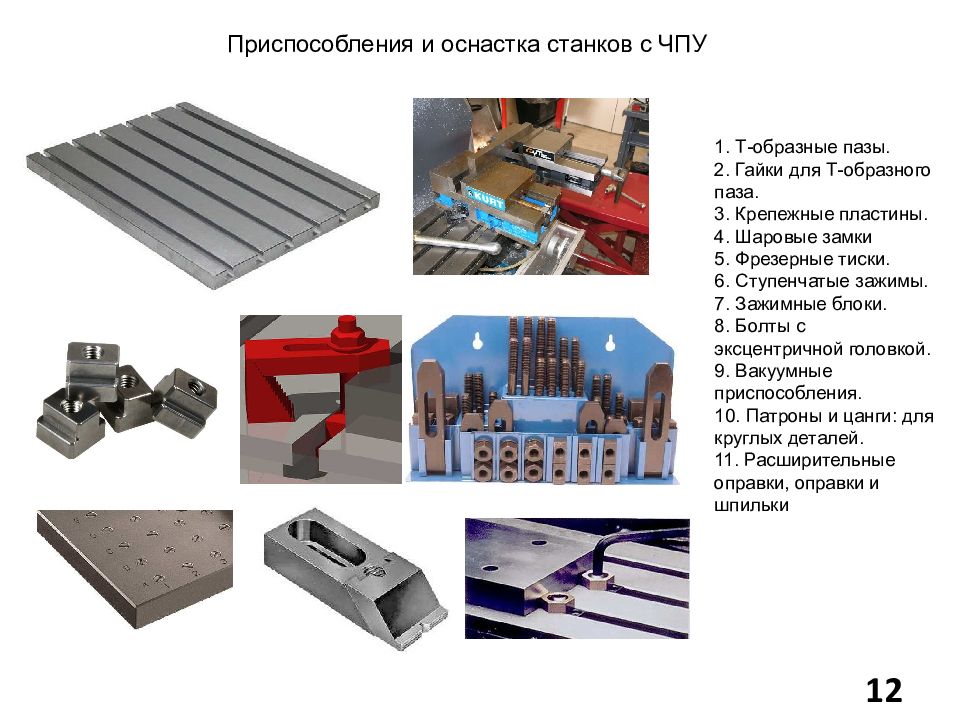

12 Приспособления и оснастка станков с ЧПУ 1. Т-образные пазы. 2. Гайки для Т-образного паза. 3. Крепежные пластины. 4. Шаровые замки 5. Фрезерные тиски. 6. Ступенчатые зажимы. 7. Зажимные блоки. 8. Болты с эксцентричной головкой. 9. Вакуумные приспособления. 10. Патроны и цанги: для круглых деталей. 11. Расширительные оправки, оправки и шпильки
