2 Агрегат насосный горизонтальный АЦНПГ Агрегат насосный горизонтальный на колесном шасси БКНС (блочная кустовая насосная станция) Агрегат насосный с верхним приводом и наземным электродвигателем АЦНПВВ Агрегат насосный шурфный АЦНПШ Агрегат насосный с верхним приводом и погружным электродвигателем АЦНПВ Расшифровка типового обозначения и технические характеристики агрегатов Фильтр скважинный Фильтр наземный Оборудование для ремонта и обслуживания УЭЦН Комплекс предоставляемых услуг ОБОРУДОВАНИЕ ДЛЯ СИСТЕМ ППД И ДОБЫЧИ НЕФТИ

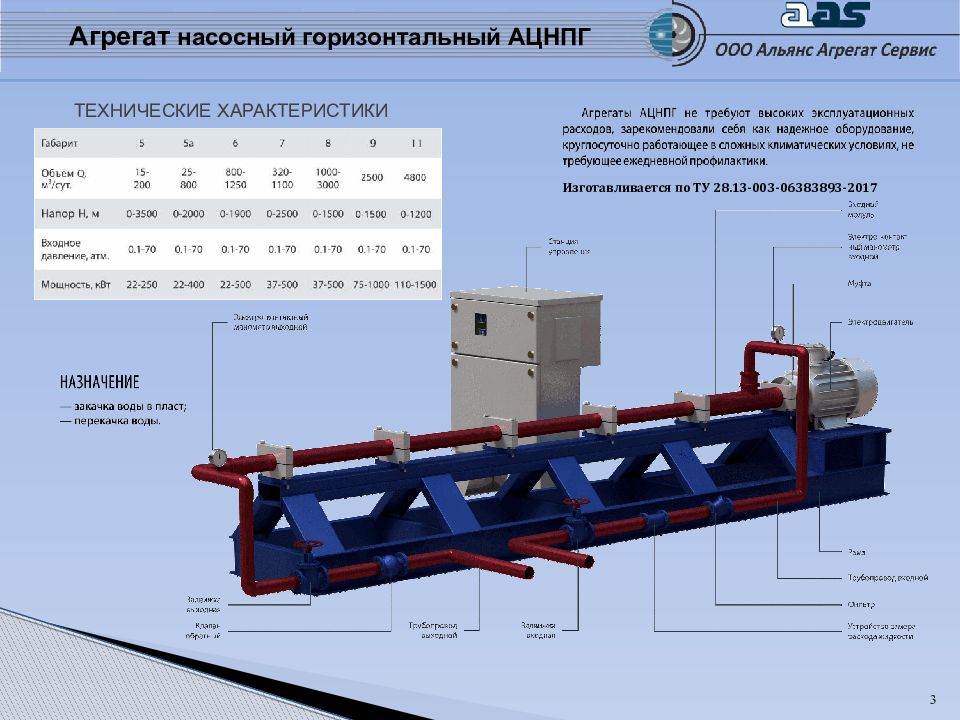

3 Изготавливается по ТУ 28.13-003-06383893-2017 Агрегат насосный горизонтальный АЦНПГ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

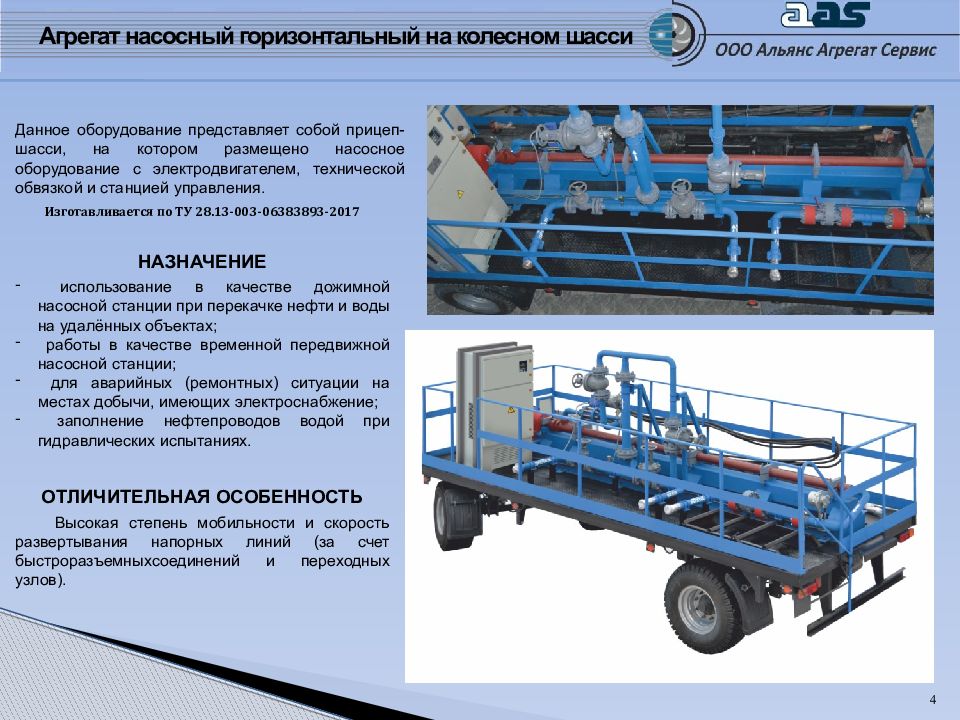

4 Изготавливается по ТУ 28.13-003-06383893-2017 НАЗНАЧЕНИЕ использование в качестве дожимной насосной станции при перекачке нефти и воды на удалённых объектах; работы в качестве временной передвижной насосной станции; для аварийных (ремонтных) ситуации на местах добычи, имеющих электроснабжение; заполнение нефтепроводов водой при гидравлических испытаниях. ОТЛИЧИТЕЛЬНАЯ ОСОБЕННОСТЬ Высокая степень мобильности и скорость развертывания напорных линий (за счет быстроразъемныхсоединений и переходных узлов). Данное оборудование представляет собой прицеп-шасси, на котором размещено насосное оборудование с электродвигателем, технической обвязкой и станцией управления. Агрегат насосный горизонтальный на колесном шасси
5 БКНС - блочная кустовая насосная станция, представляет собой помещение (блок-бокс) с окнами, дверью, воротами, системой отопления, освещения, вентиляцией, сигнализацией и со встроенным в него насосным агрегатом. Изготавливается по индивидуальному заказу по ТУ28.13-004-06383893-2017 БКНС (блочная кустовая насосная станция)

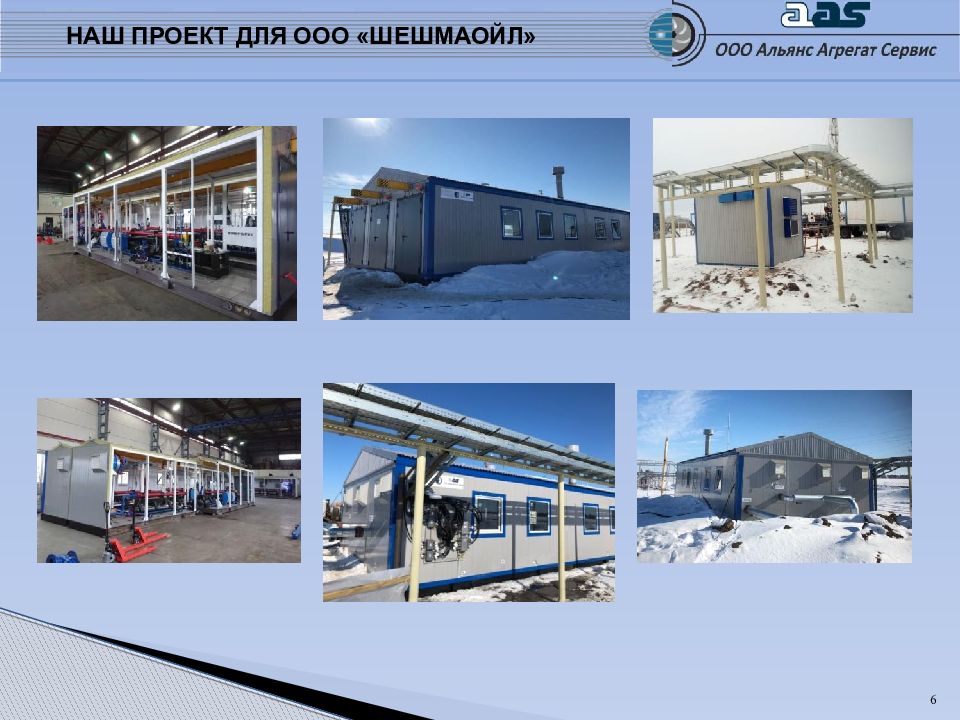

6 НАШ ПРОЕКТ ДЛЯ ООО «ШЕШМАОЙЛ»

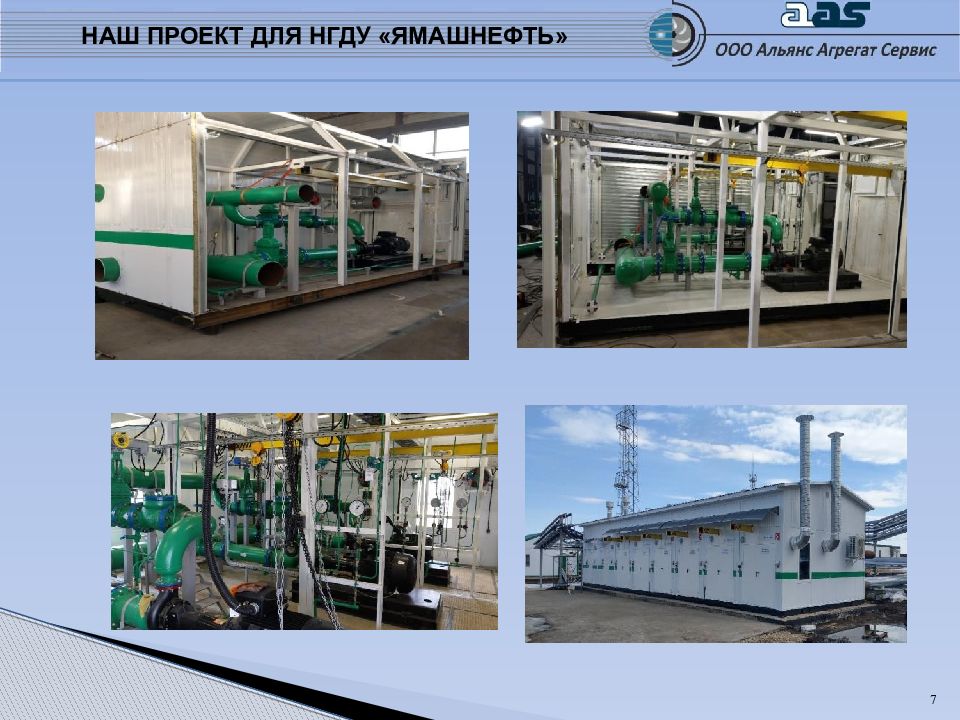

7 НАШ ПРОЕКТ ДЛЯ НГДУ «ЯМАШНЕФТЬ»

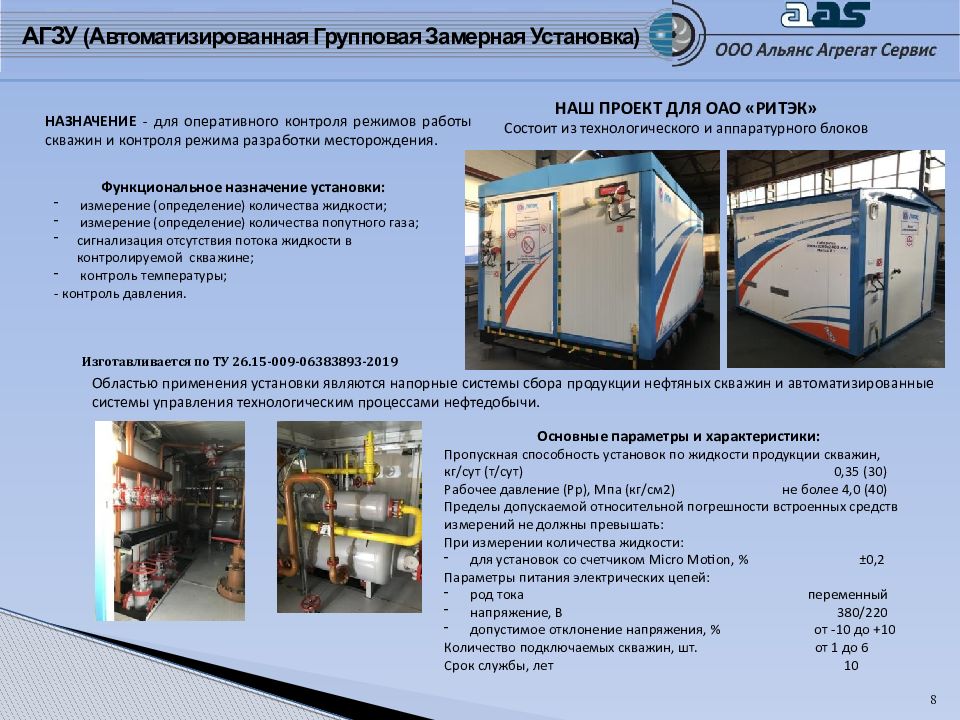

8 Областью применения установки являются напорные системы сбора продукции нефтяных скважин и автоматизированные системы управления технологическим процессами нефтедобычи. НАЗНАЧЕНИЕ - для оперативного контроля режимов работы скважин и контроля режима разработки месторождения. Функциональное назначение установки: измерение (определение) количества жидкости; измерение (определение) количества попутного газа; сигнализация отсутствия потока жидкости в контролируемой скважине; контроль температуры; - контроль давления. НАШ ПРОЕКТ ДЛЯ ОАО «РИТЭК» Состоит из технологического и аппаратурного блоков Основные параметры и характеристики: Пропускная способность установок по жидкости продукции скважин, кг/сут (т/сут) 0,35 (30) Рабочее давление (Рр), Мпа (кг/см2) не более 4,0 (40) Пределы допускаемой относительной погрешности встроенных средств измерений не должны превышать: При измерении количества жидкости: для установок со счетчиком Micro Motion, % ±0,2 Параметры питания электрических цепей: род тока переменный напряжение, В 380/220 допустимое отклонение напряжения, % от -10 до +10 Количество подключаемых скважин, шт. от 1 до 6 Срок службы, лет 10 Изготавливается по ТУ 26.15-009-06383893-2019 АГЗУ (Автоматизированная Групповая Замерная Установка)

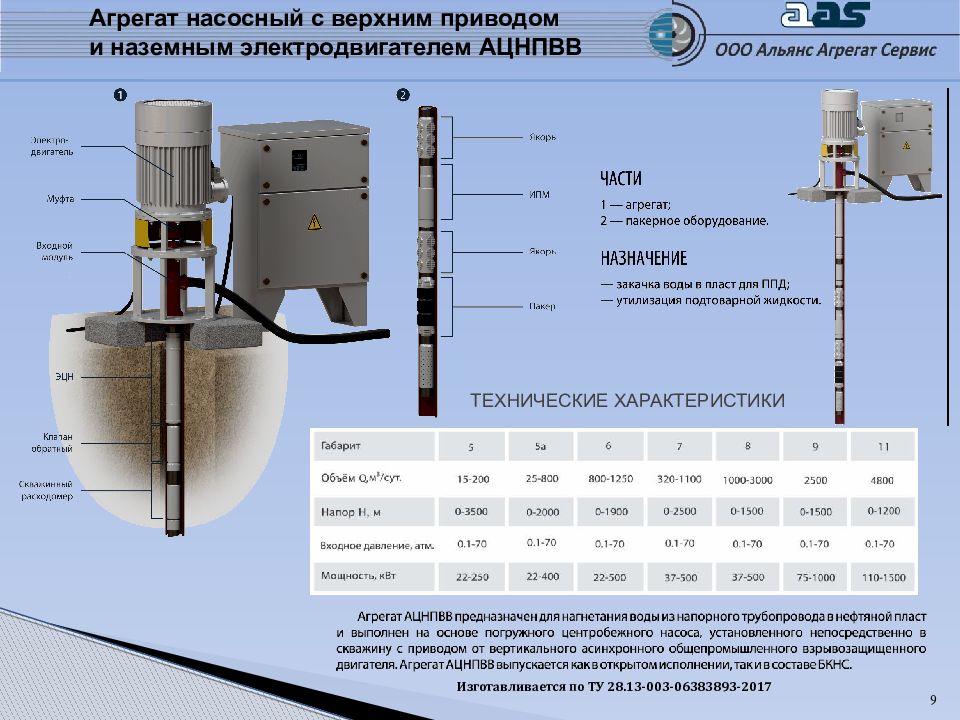

9 Изготавливается по ТУ 28.13-003-06383893-2017 Агрегат насосный с верхним приводом и наземным электродвигателем АЦНПВВ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

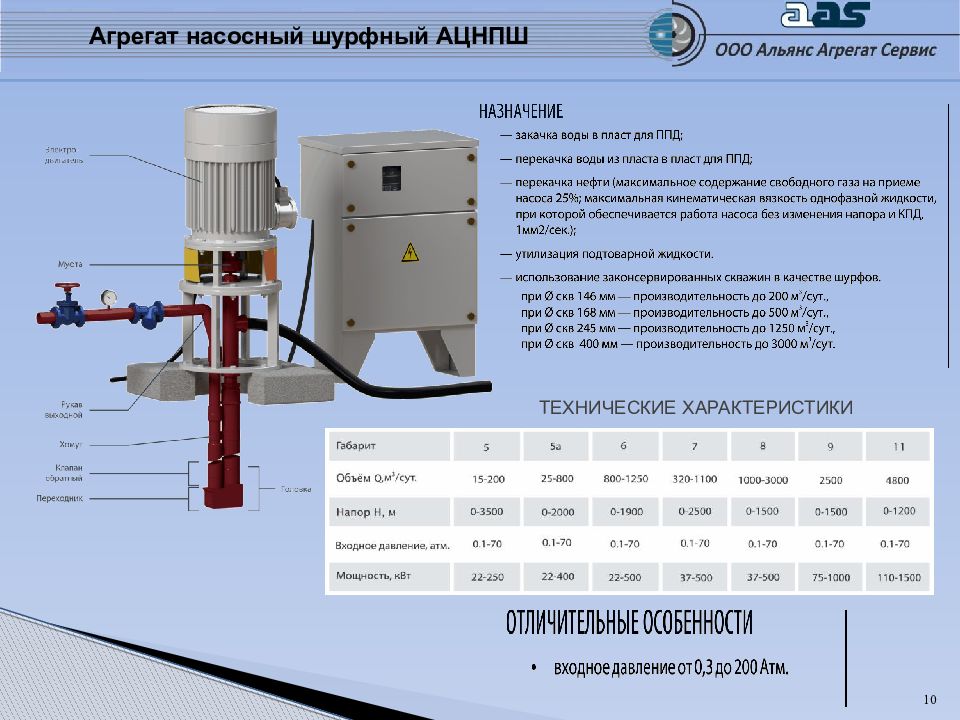

10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Агрегат насосный шурфный АЦНПШ

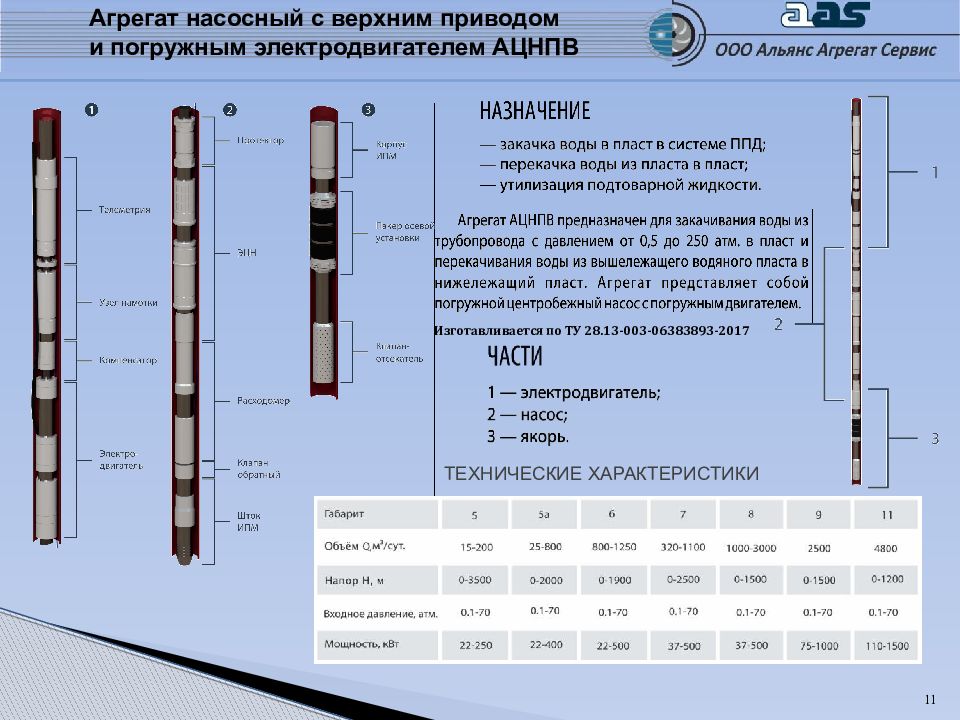

11 Изготавливается по ТУ 28.13-003-06383893-2017 Агрегат насосный с верхним приводом и погружным электродвигателем АЦНПВ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

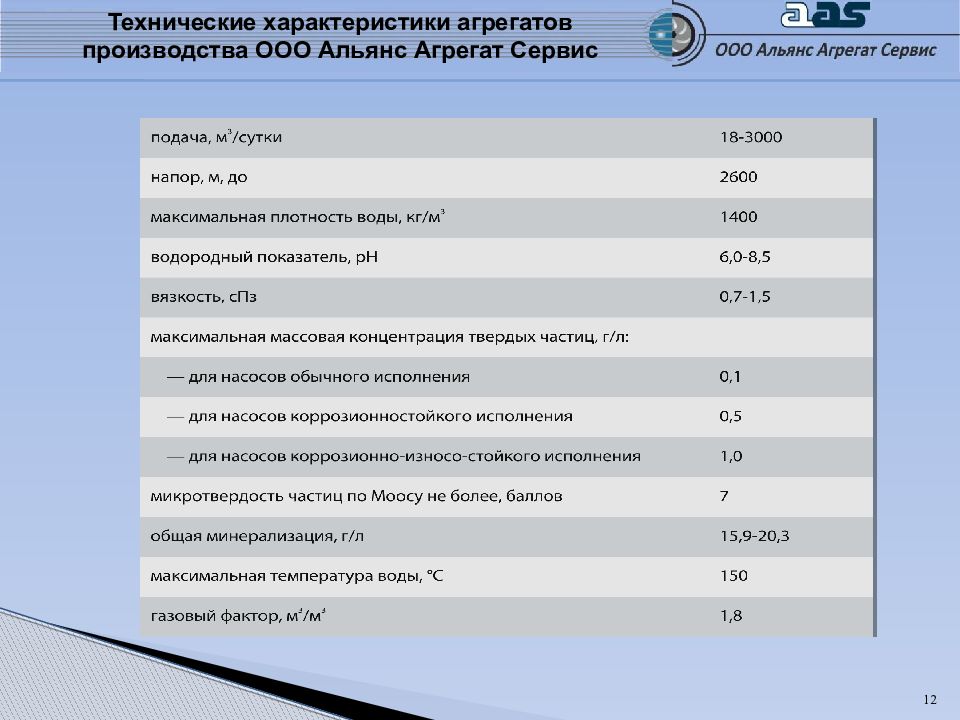

12 Технические характеристики агрегатов производства ООО Альянс Агрегат Сервис

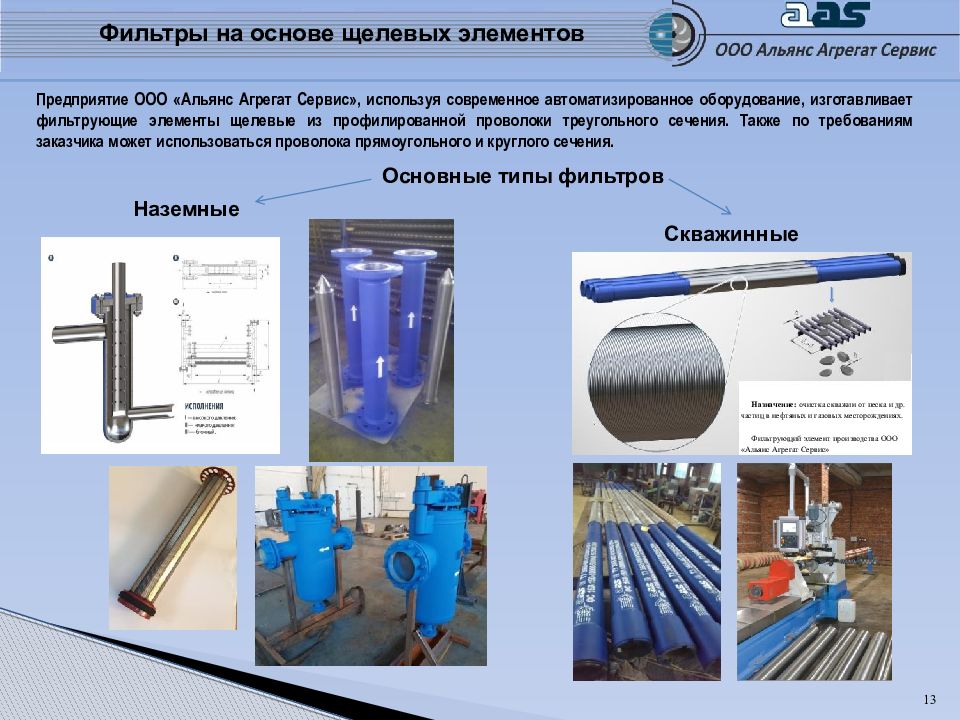

13 Фильтры на основе щелевых элементов Предприятие ООО «Альянс Агрегат Сервис», используя современное автоматизированное оборудование, изготавливает фильтрующие элементы щелевые из профилированной проволоки треугольного сечения. Также по требованиям заказчика может использоваться проволока прямоугольного и круглого сечения. Основные типы фильтров Скважинные Наземные Назначение: очистка скважин от песка и др. частиц в нефтяных и газовых месторождениях. Фильтрующий элемент производства ООО «Альянс Агрегат Сервис»

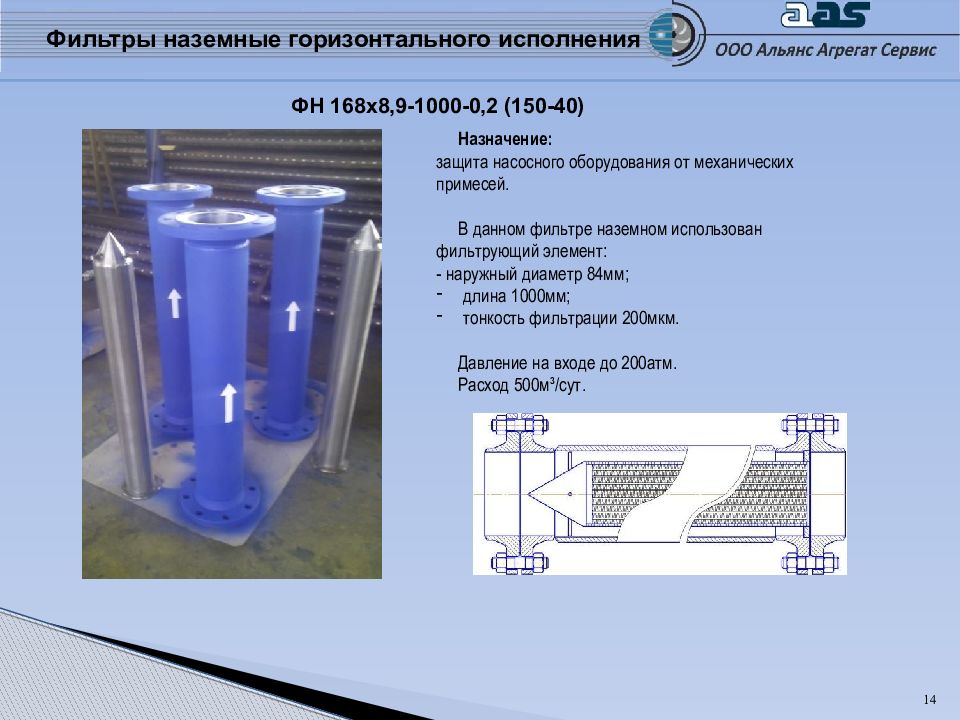

14 Назначение: защита насосного оборудования от механических примесей. В данном фильтре наземном использован фильтрующий элемент: - наружный диаметр 84мм; длина 1000мм; тонкость фильтрации 200мкм. Давление на входе до 2 00 атм. Расход 500м³/сут. ФН 168х8,9-1000-0,2 (150-40) Фильтры наземные горизонтального исполнения

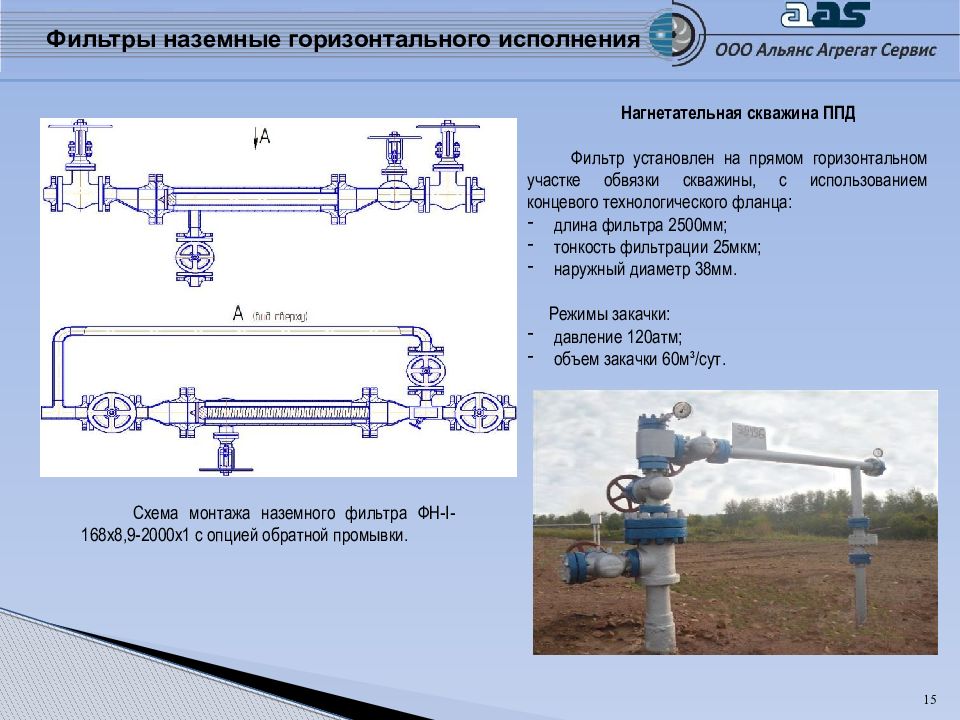

15 Схема монтажа наземного фильтра ФН- I -168х8,9-2000х1 с опцией обратной промывки. Фильтры наземные горизонтального исполнения Нагнетательная скважина ППД Фильтр установлен на прямом горизонтальном участке обвязки скважины, с использованием концевого технологического фланца: длина фильтра 2500мм; тонкость фильтрации 25мкм; наружный диаметр 38мм. Режимы закачки: давление 120атм; объем закачки 60м³/сут.

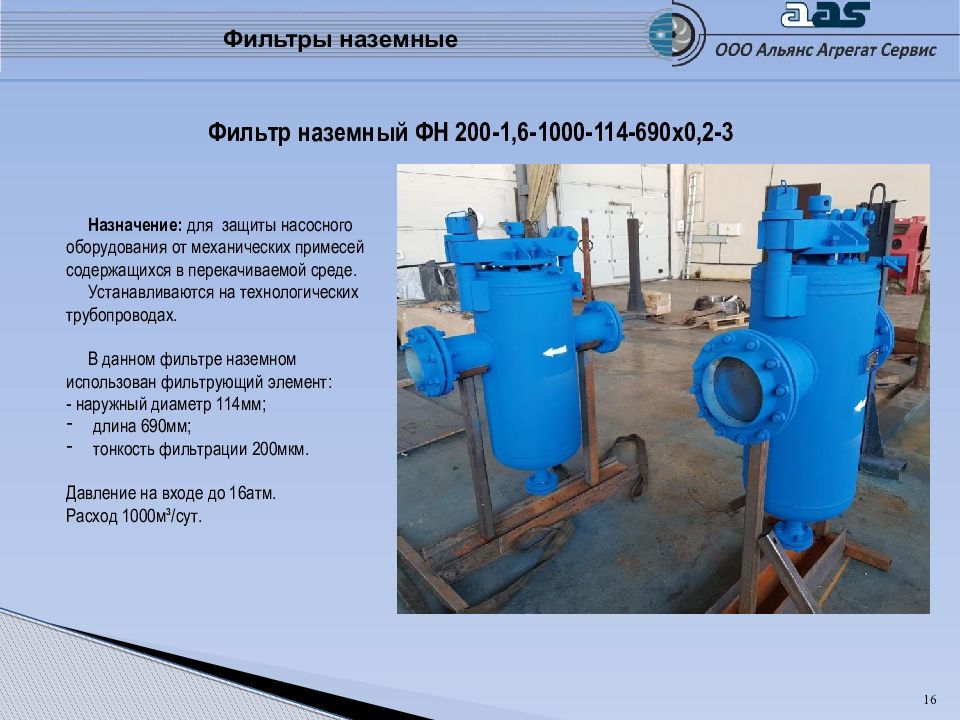

16 Фильтры наземные Фильтр наземный ФН 200-1,6-1000-114-690х0,2-3 Назначение: для защиты насосного оборудования от механических примесей содержащихся в перекачиваемой среде. Устанавливаются на технологических трубопроводах. В данном фильтре наземном использован фильтрующий элемент: - наружный диаметр 114мм; длина 690мм; тонкость фильтрации 200мкм. Давление на входе до 16атм. Расход 1000м³/сут.

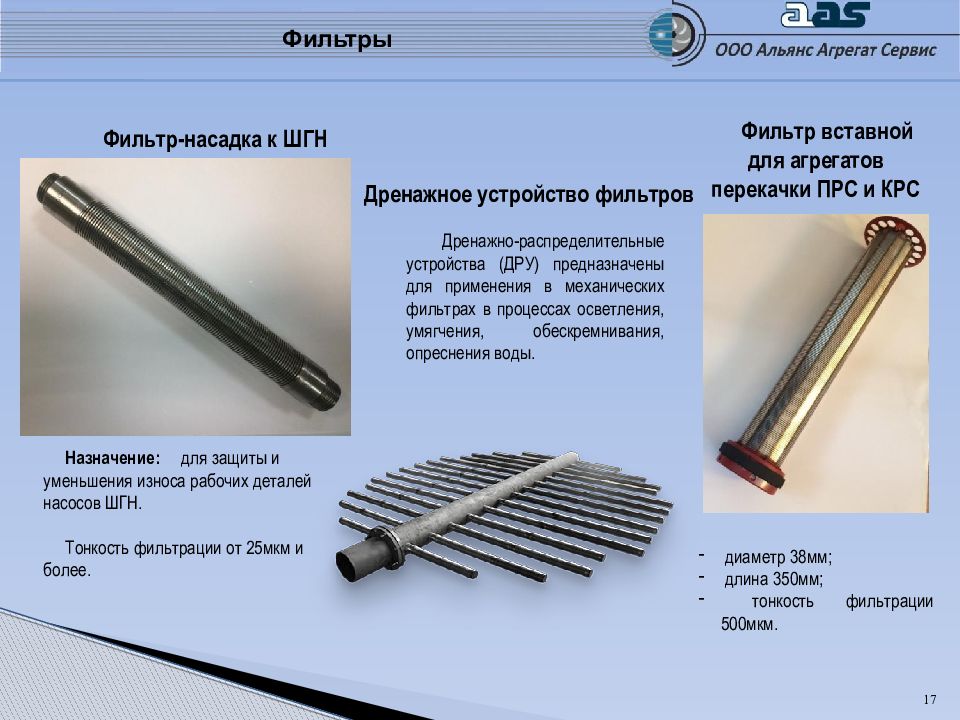

17 Фильтр-насадка к ШГН Назначение: для защиты и уменьшения износа рабочих деталей насосов ШГН. Тонкость фильтрации от 25мкм и более. Фильтр вставной для агрегатов перекачки ПРС и КРС диаметр 38мм; длина 350мм; тонкость фильтрации 500мкм. Дренажно-распределительные устройства (ДРУ) предназначены для применения в механических фильтрах в процессах осветления, умягчения, обескремнивания, опреснения воды. Дренажное устройство фильтров Фильтры

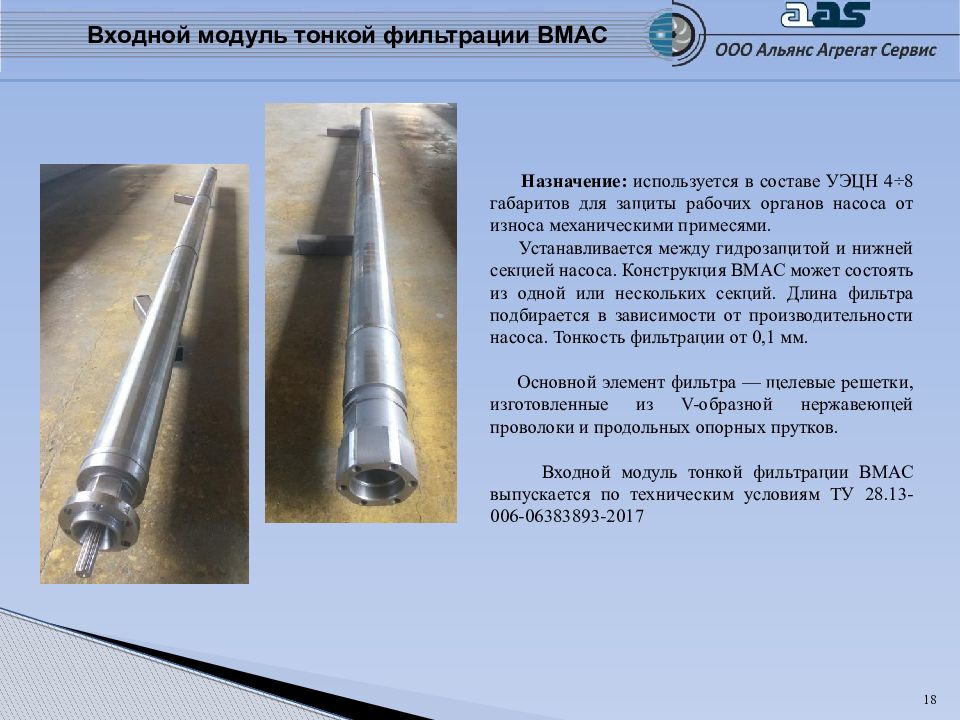

18 Входной модуль тонкой фильтрации ВМАС Назначение: используется в составе УЭЦН 4÷8 габаритов для защиты рабочих органов насоса от износа механическими примесями. Устанавливается между гидрозащитой и нижней секцией насоса. Конструкция ВМАС может состоять из одной или нескольких секций. Длина фильтра подбирается в зависимости от производительности насоса. Тонкость фильтрации от 0,1 мм. Основной элемент фильтра — щелевые решетки, изготовленные из V-образной нержавеющей проволоки и продольных опорных прутков. Входной модуль тонкой фильтрации ВМАС выпускается по техническим условиям ТУ 28.13-006-06383893-2017

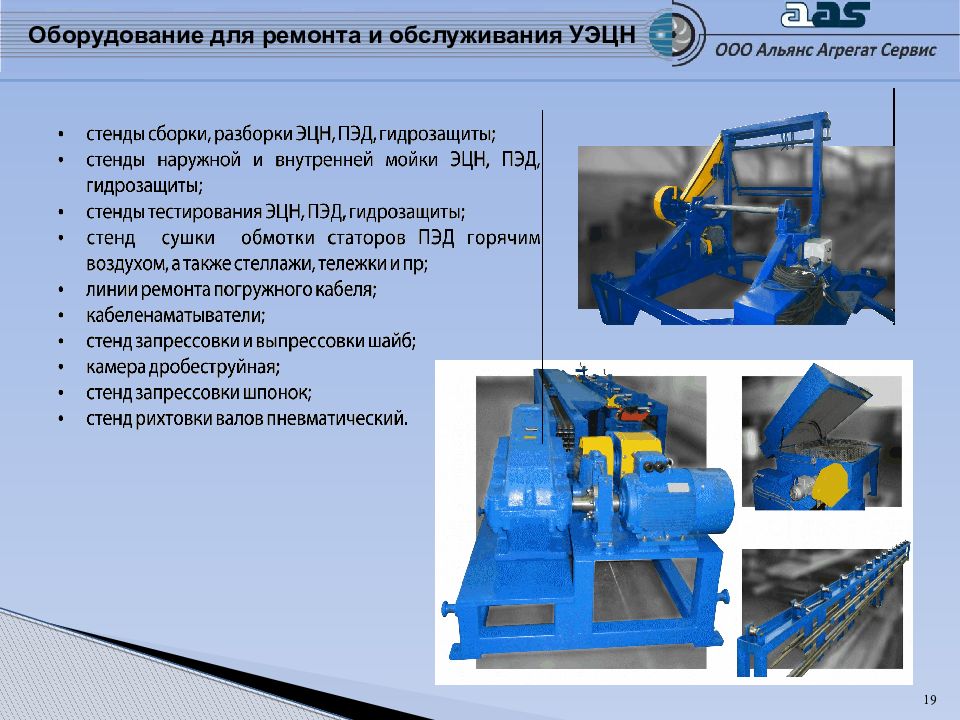

19 Оборудование для ремонта и обслуживания УЭЦН

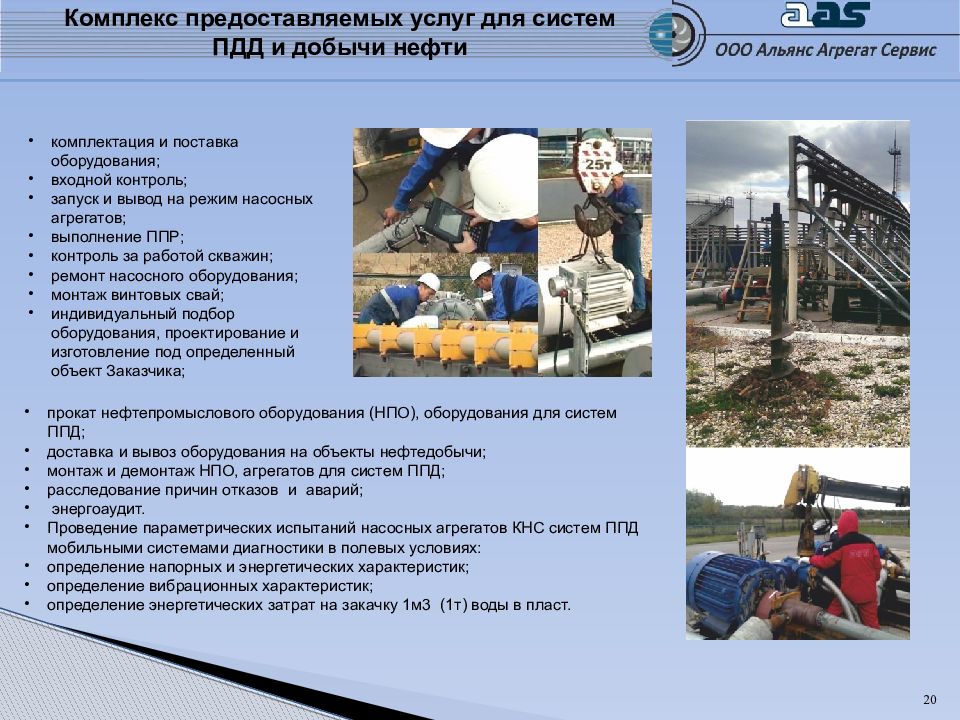

20 комплектация и поставка оборудования; входной контроль; запуск и вывод на режим насосных агрегатов; выполнение ППР; контроль за работой скважин; ремонт насосного оборудования; монтаж винтовых свай; индивидуальный подбор оборудования, проектирование и изготовление под определенный объект Заказчика; прокат нефтепромыслового оборудования (НПО), оборудования для систем ППД; доставка и вывоз оборудования на объекты нефтедобычи; монтаж и демонтаж НПО, агрегатов для систем ППД; расследование причин отказов и аварий; энергоаудит. Проведение параметрических испытаний насосных агрегатов КНС систем ППД мобильными системами диагностики в полевых условиях: определение напорных и энергетических характеристик; определение вибрационных характеристик; определение энергетических затрат на закачку 1м3 (1т) воды в пласт. Комплекс предоставляемых услуг для систем ПДД и добычи нефти

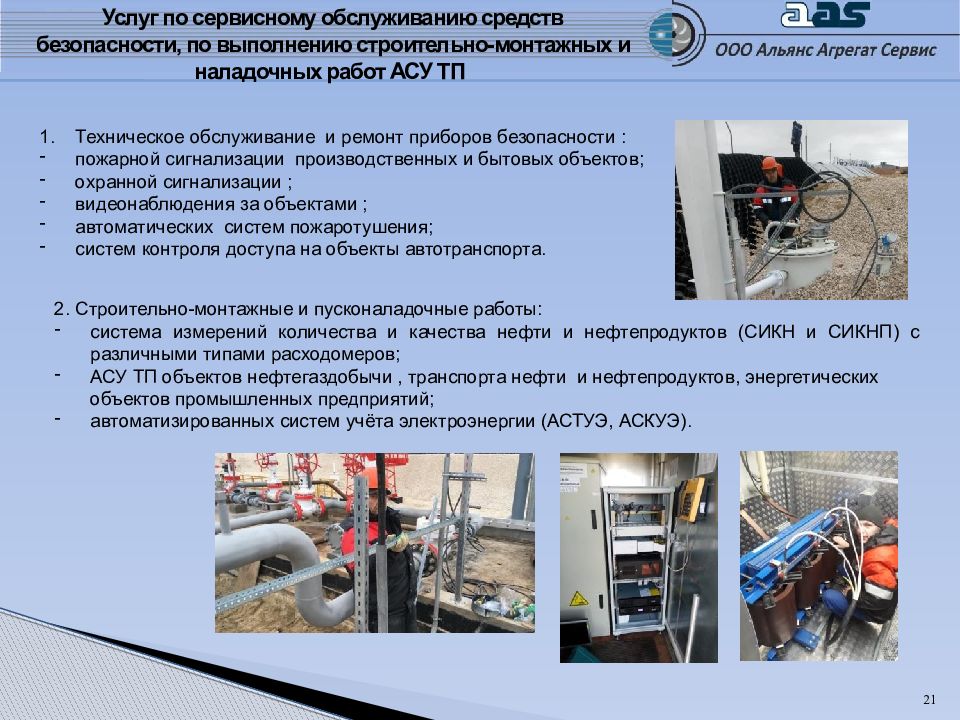

21 Техническое обслуживание и ремонт приборов безопасности : пожарной сигнализации производственных и бытовых объектов; охранной сигнализации ; видеонаблюдения за объектами ; автоматических систем пожаротушения; систем контроля доступа на объекты автотранспорта. 2. Строительно-монтажные и пусконаладочные работы: система измерений количества и качества нефти и нефтепродуктов (СИКН и СИКНП) с различными типами расходомеров; АСУ ТП объектов нефтегаздобычи, транспорта нефти и нефтепродуктов, энергетических объектов промышленных предприятий; автоматизированных систем учёта электроэнергии (АСТУЭ, АСКУЭ). Услуг по сервисному обслуживанию средств безопасности, по выполнению строительно-монтажных и наладочных работ АСУ ТП

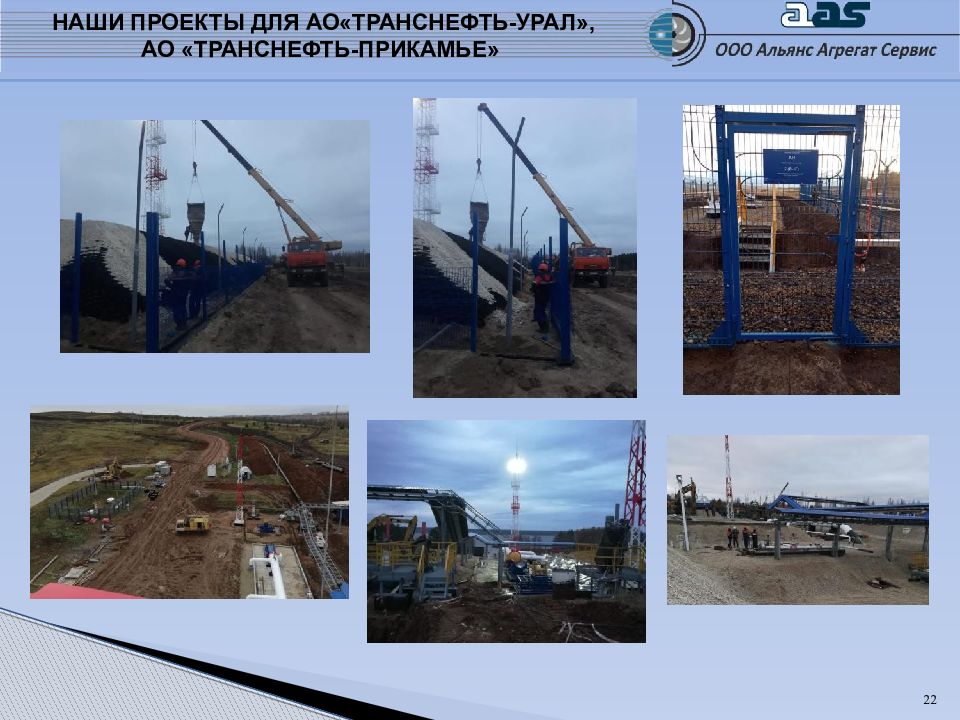

22 НАШИ ПРОЕКТЫ ДЛЯ АО«ТРАНСНЕФТЬ-УРАЛ», АО «ТРАНСНЕФТЬ-ПРИКАМЬЕ»

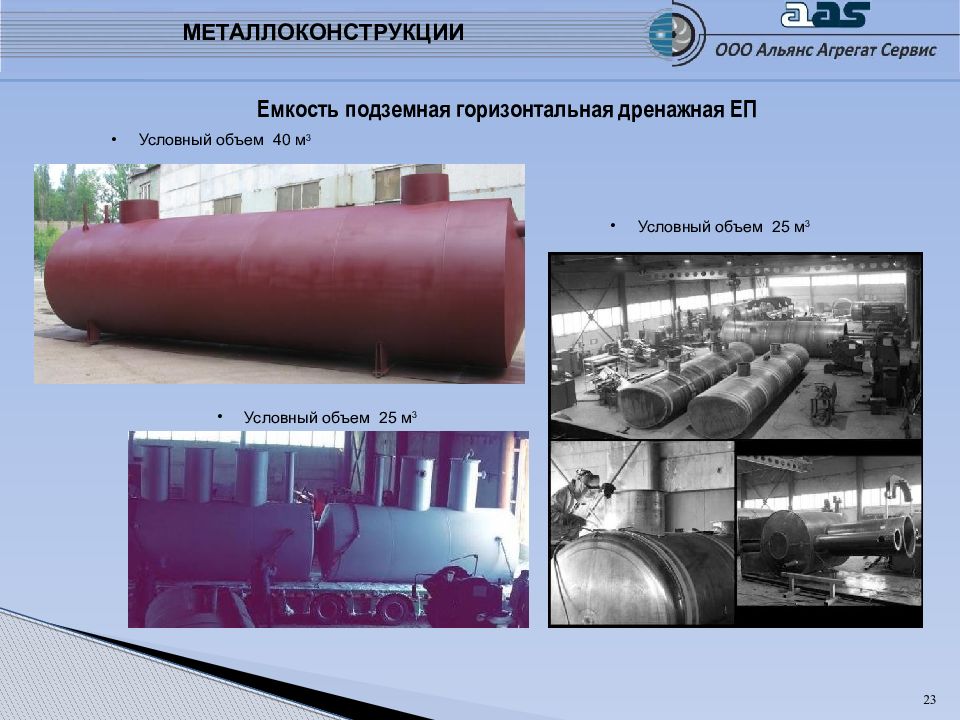

23 МЕТАЛЛОКОНСТРУКЦИИ Емкость подземная горизонтальная дренажная ЕП Условный объем 40 м 3 Условный объем 25 м 3 Условный объем 25 м 3

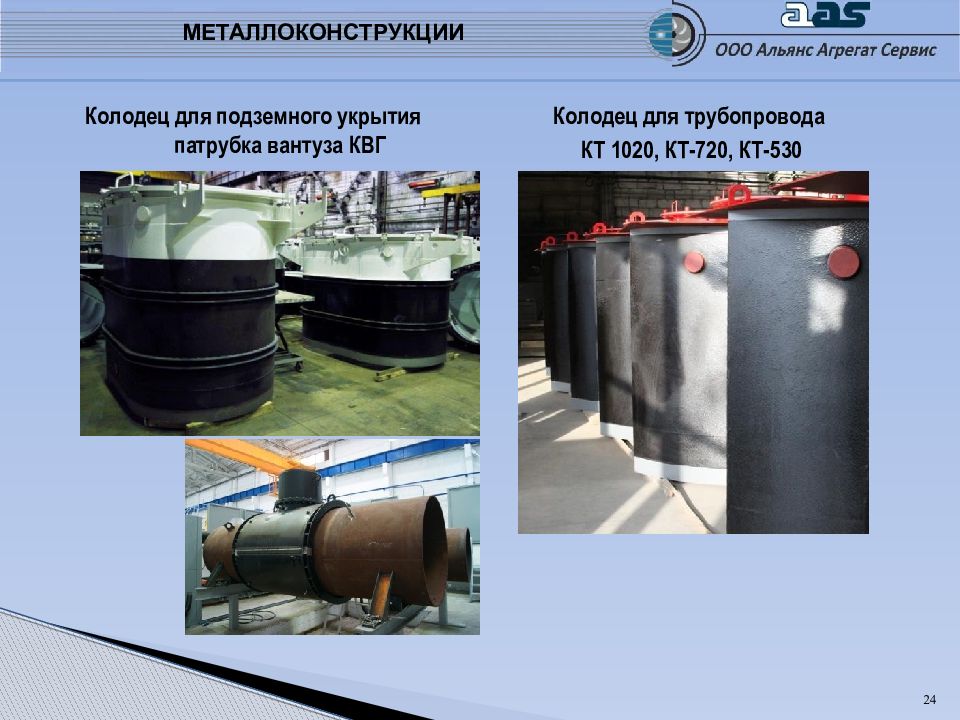

24 МЕТАЛЛОКОНСТРУКЦИИ Колодец для подземного укрытия патрубка вантуза КВГ Колодец для трубопровода КТ 1020, КТ-720, КТ-530
25 ООО «Альянс Агрегат Сервис» Адрес: 423457, Республика Татарстан, город Альметьевск, улица Сургутская д.3, помещение 3. тел/факс (8553) 36-90-27, 36-90-28 aas @ aas - ppd. com, www. aas - ppd. com Надёжная и качественная продукция производимая для Вас и Вашего бизнеса! Благодарим за внимание и приглашаем к сотрудничеству
