Первый слайд презентации

1 САПР Система автоматизированного проектирования

Изображение слайда

Слайд 2

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 2 САПР – это автоматизированная система, реализующая информационную технологию проектирования и состоящая из комплекса технических, программных и других средств автоматизации деятельности человека. По английский САПР – это CAD (Computer - Aided Design) – проектирование с помощью компьютера. Цель создания САПР – повышение эффективности труда проектировщика (инженера, конструктора, дизайнера и т.д.) Основные задачи: Сокращение трудоемкости планирования и проектирования Сокращение сроков проектирования Сокращение себестоимости проектирования Сокращение затрат на моделирование и испытание системы Повышение качества результатов проектирования

Изображение слайда

Слайд 3

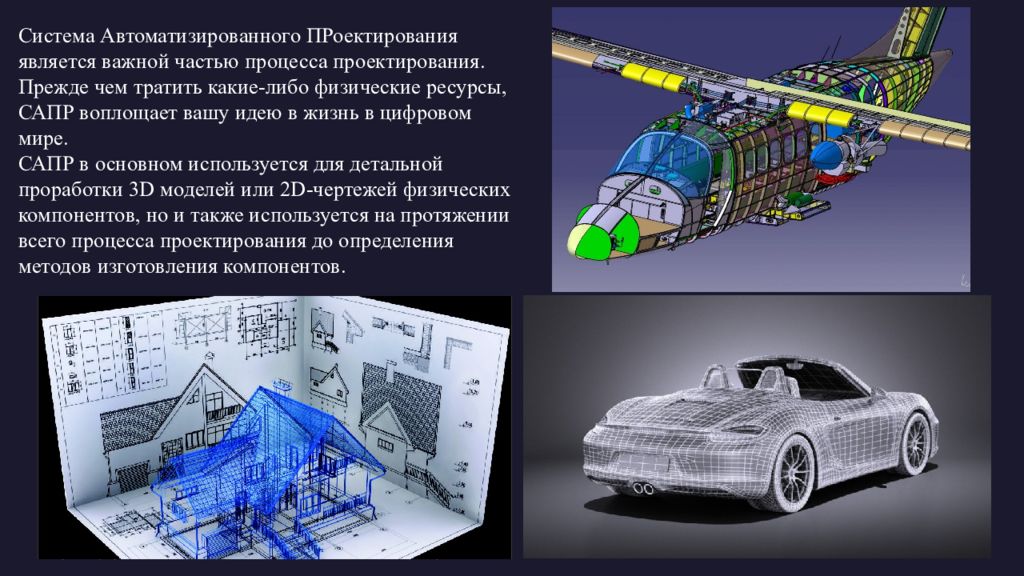

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 3 Система Автоматизированного ПРоектирования является важной частью процесса проектирования. Прежде чем тратить какие-либо физические ресурсы, САПР воплощает вашу идею в жизнь в цифровом мире. САПР в основном используется для детальной проработки 3D моделей или 2D-чертежей физических компонентов, но и также используется на протяжении всего процесса проектирования до определения методов изготовления компонентов.

Изображение слайда

Слайд 4

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 4 типы САПР: 2D CAD (плоские чертежи продукта), 2.5D CAD (призматические модели), 3D CAD (3D объекты), 3D каркасное и поверхностное моделирование 3D твердотельное моделирование к аркасное поверхностное твердотельное призматические модели

Изображение слайда

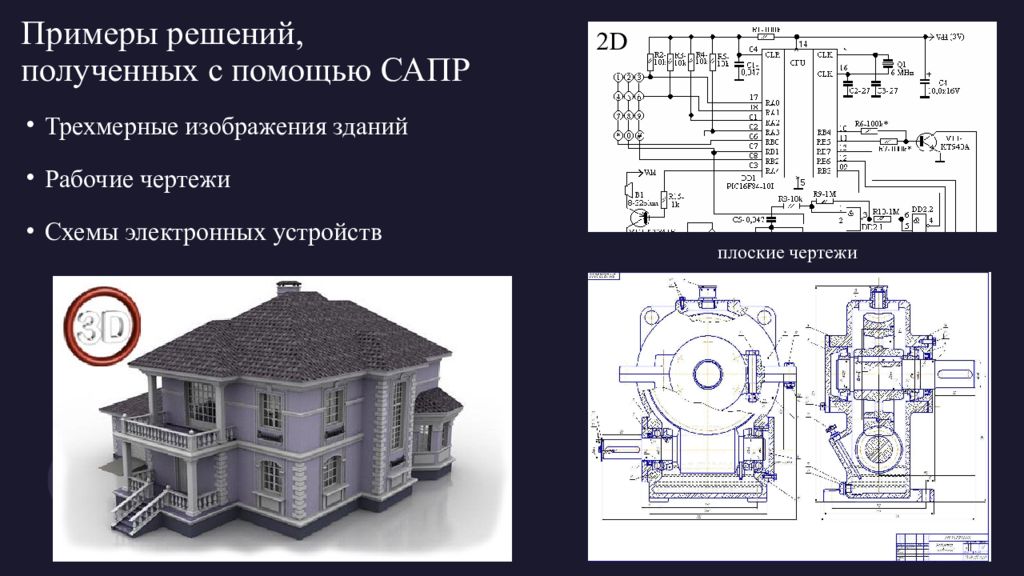

Слайд 5: Примеры решений, полученных с помощью САПР

Трехмерные изображения зданий Рабочие чертежи Схемы электронных устройств плоские чертежи 2D

Изображение слайда

Слайд 6

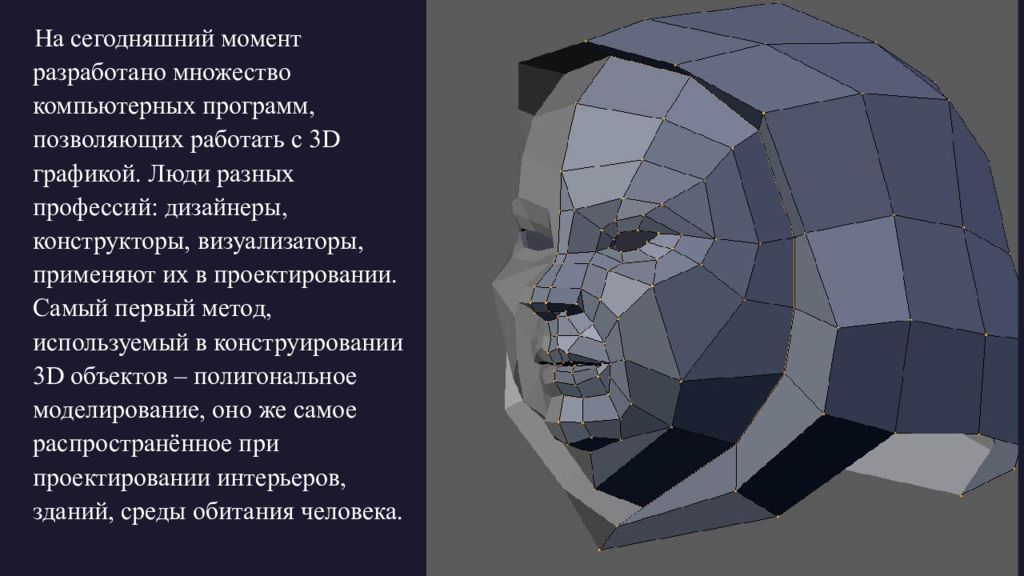

На сегодняшний момент разработано множество компьютерных программ, позволяющих работать с 3D графикой. Люди разных профессий: дизайнеры, конструкторы, визуализаторы, применяют их в проектировании. Самый первый метод, используемый в конструировании 3D объектов – полигональное моделирование, оно же самое распространённое при проектировании интерьеров, зданий, среды обитания человека. 6

Изображение слайда

Слайд 7

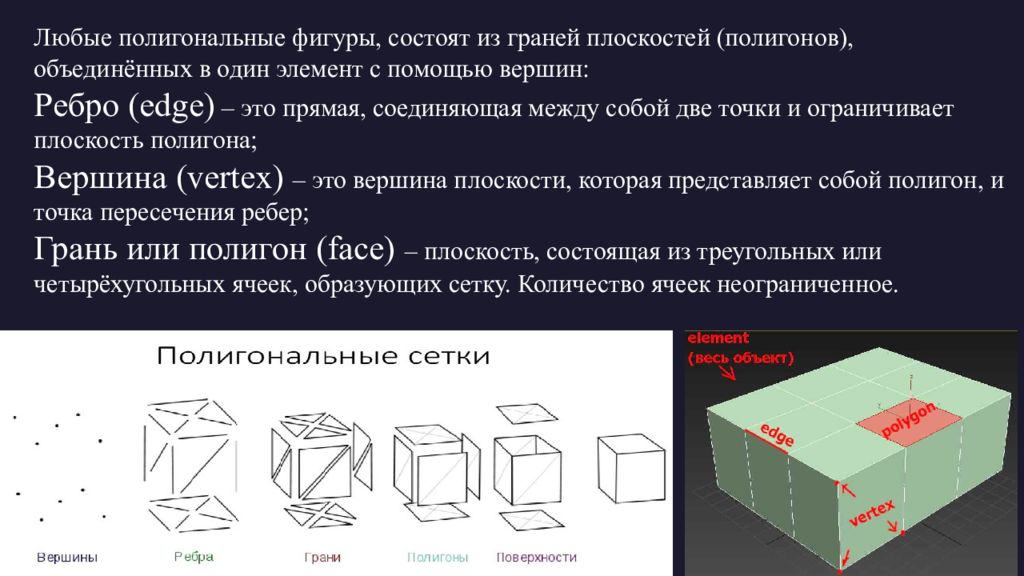

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 7 Любые полигональные фигуры, состоят из граней плоскостей (полигонов), объединённых в один элемент с помощью вершин: Ребро ( edge ) – это прямая, соединяющая между собой две точки и ограничивает плоскость полигона; Вершина ( vertex ) – это вершина плоскости, которая представляет собой полигон, и точка пересечения ребер; Грань или полигон ( face ) – плоскость, состоящая из треугольных или четырёхугольных ячеек, образующих сетку. Количество ячеек неограниченное.

Изображение слайда

Слайд 8

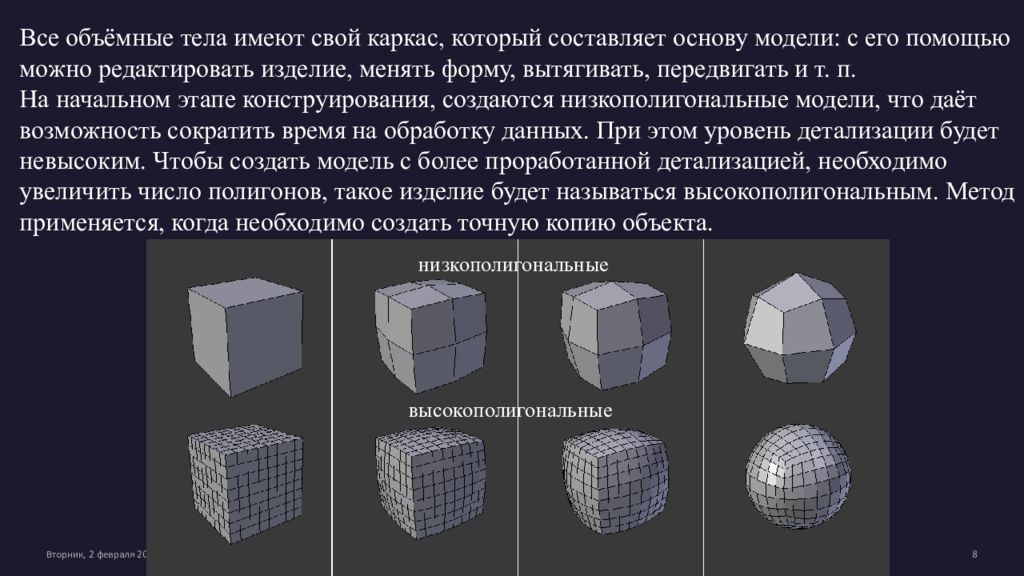

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 8 Все объёмные тела имеют свой каркас, который составляет основу модели: с его помощью можно редактировать изделие, менять форму, вытягивать, передвигать и т. п. На начальном этапе конструирования, создаются низкополигональные модели, что даёт возможность сократить время на обработку данных. При этом уровень детализации будет невысоким. Чтобы создать модель с более проработанной детализацией, необходимо увеличить число полигонов, такое изделие будет называться высокополигональным. Метод применяется, когда необходимо создать точную копию объекта. низкополигональные высокополигональные

Изображение слайда

Слайд 9

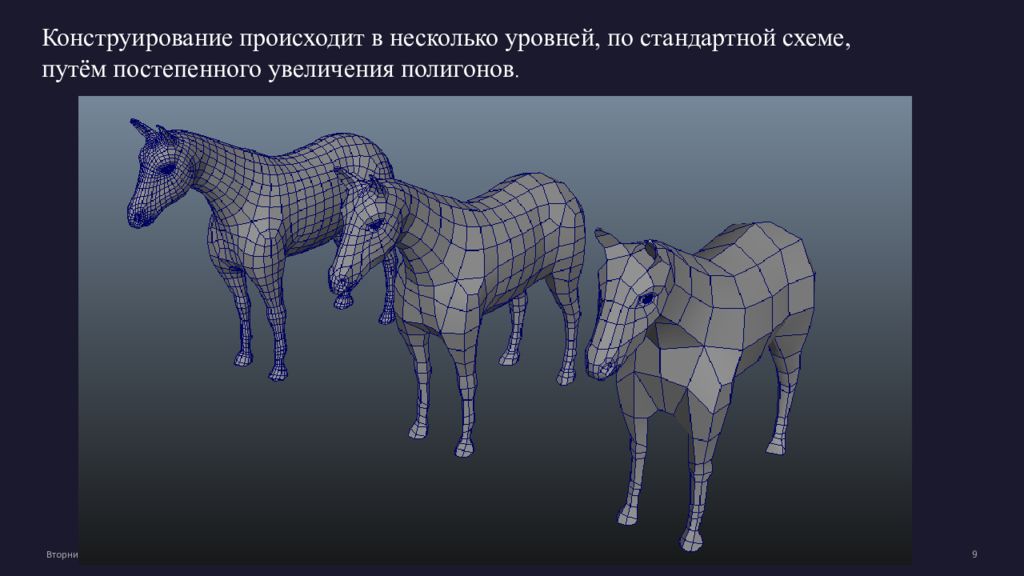

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 9 Конструирование происходит в несколько уровней, по стандартной схеме, путём постепенного увеличения полигонов.

Изображение слайда

Слайд 10

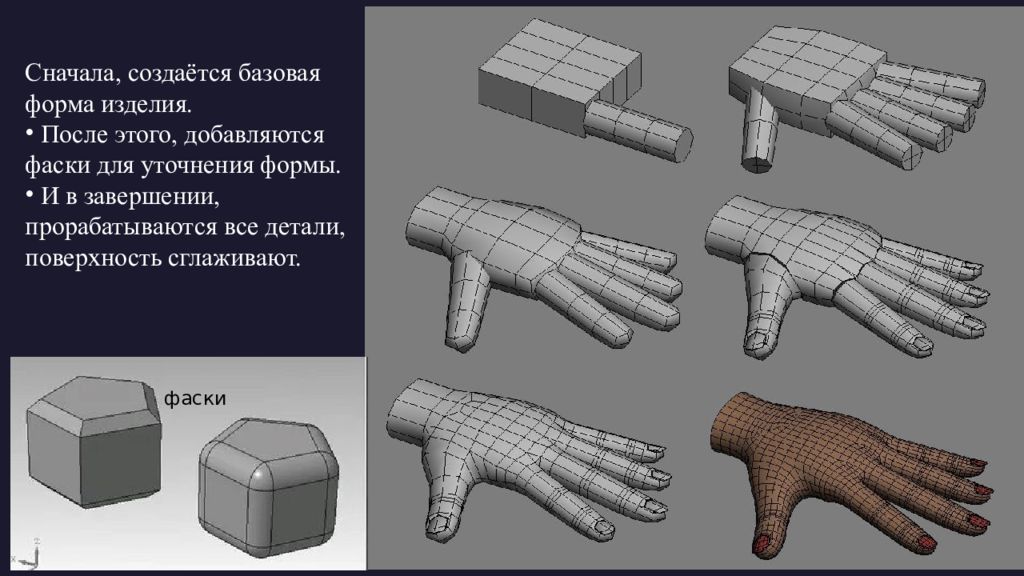

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 10 Сначала, создаётся базовая форма изделия. После этого, добавляются фаски для уточнения формы. И в завершении, прорабатываются все детали, поверхность сглаживают. фаски

Изображение слайда

Слайд 11

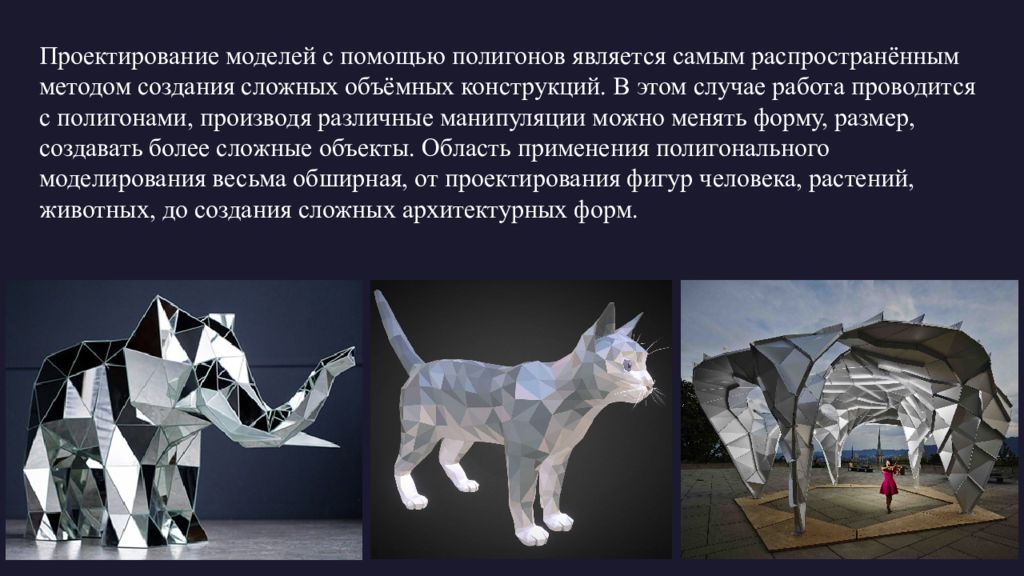

26.01.2025 Проектирование моделей с помощью полигонов является самым распространённым методом создания сложных объёмных конструкций. В этом случае работа проводится с полигонами, производя различные манипуляции можно менять форму, размер, создавать более сложные объекты. Область применения полигонального моделирования весьма обширная, от проектирования фигур человека, растений, животных, до создания сложных архитектурных форм.

Изображение слайда

Слайд 12

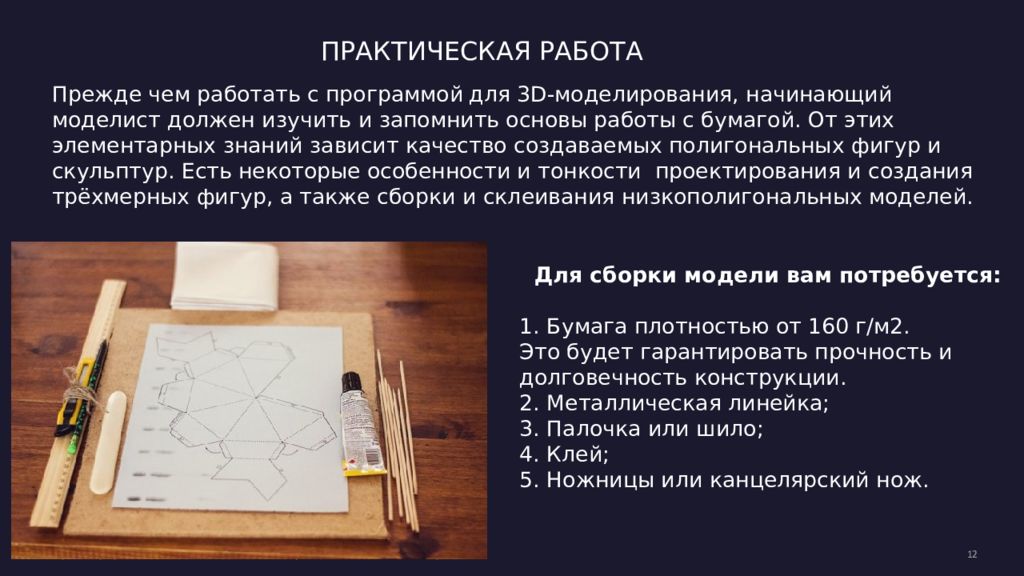

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 12 Прежде чем работать с программой для 3D-моделирования, начинающий моделист должен изучить и запомнить основы работы с бумагой. От этих элементарных знаний зависит качество создаваемых полигональных фигур и скульптур. Есть некоторые особенности и тонкости проектирования и создания трёхмерных фигур, а также сборки и склеивания низкополигональных моделей. ПРАКТИЧЕСКАЯ РАБОТА Для сборки модели вам потребуется: 1. Бумага плотностью от 160 г/м2. Это будет гарантировать пр очность и долговечность конструкции. 2. Металлическая линейка; 3. Палочка или шило; 4. Клей; 5. Ножницы или канцелярский нож.

Изображение слайда

Слайд 13

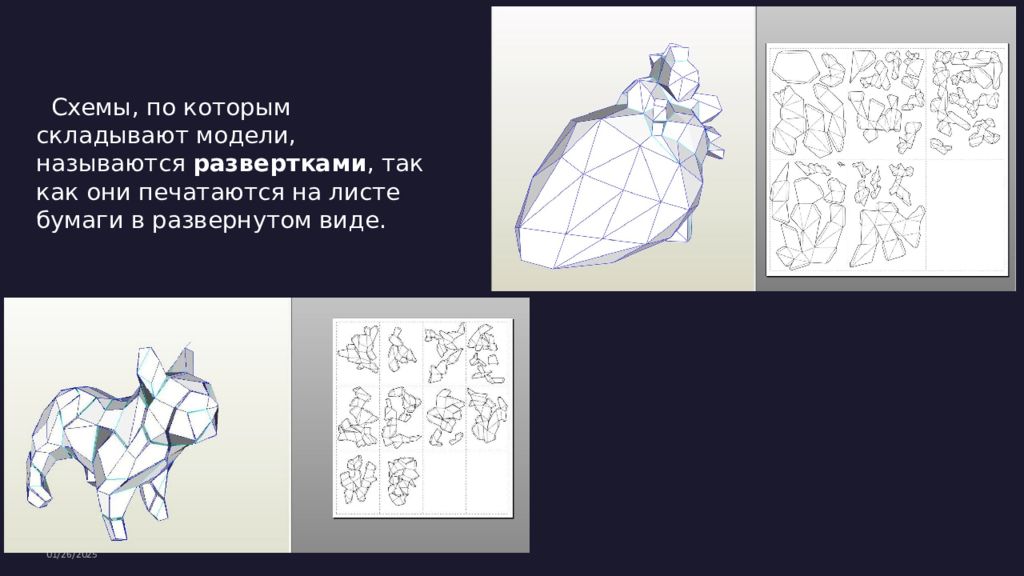

26.01.2025 С хемы, по которым складывают модели, называются развертками, так как они печатаются на листе бумаги в развернутом виде.

Изображение слайда

Слайд 14

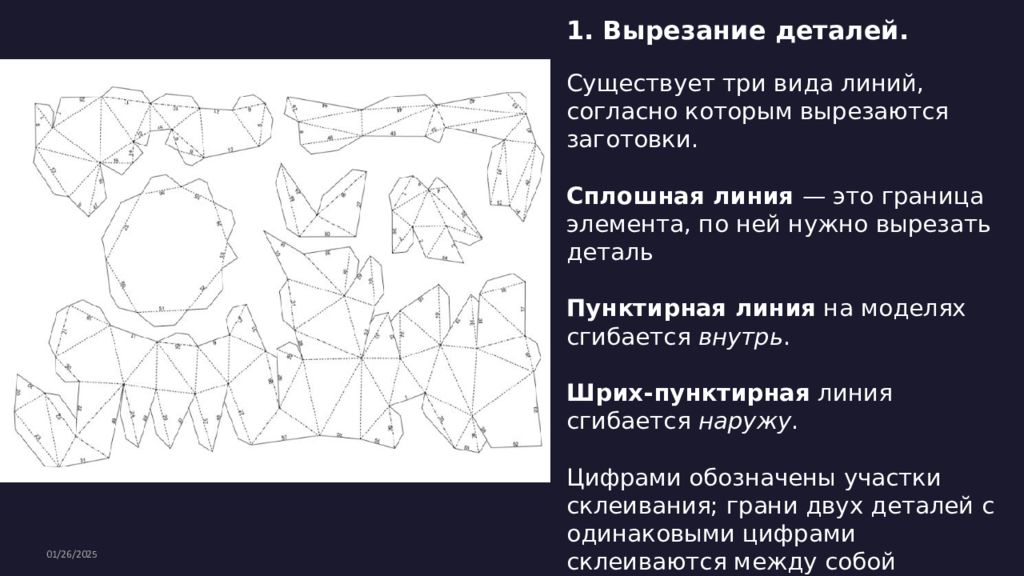

26.01.2025 1. Вырезание деталей. Существует три вида линий, согласно которым вырезаются заготовки. Сплошная линия — это граница элемента, по ней нужно вырезать деталь Пунктирная линия на моделях сгибается внутрь. Шрих -пунктирная линия сгибается наружу. Цифрами обозначены участки склеивания; грани двух деталей с одинаковыми цифрами склеиваются между собой

Изображение слайда

Слайд 15

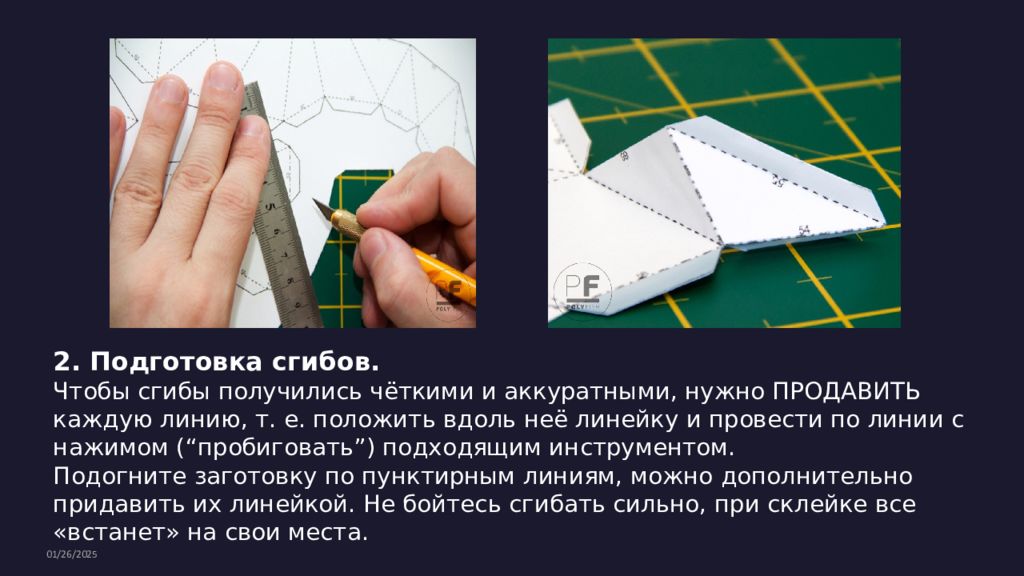

26.01.2025 2. Подготовка сгибов. Чтобы сгибы получились чёткими и аккуратными, нужно ПРОДАВИТЬ каждую линию, т. е. положить вдоль неё линейку и провести по линии с нажимом (“ пробиговать ”) подходящим инструментом. Подогните заготовку по пунктирным линиям, можно дополнительно придавить их линейкой. Не бойтесь сгибать сильно, при склейке все «встанет» на свои места.

Изображение слайда

Слайд 16

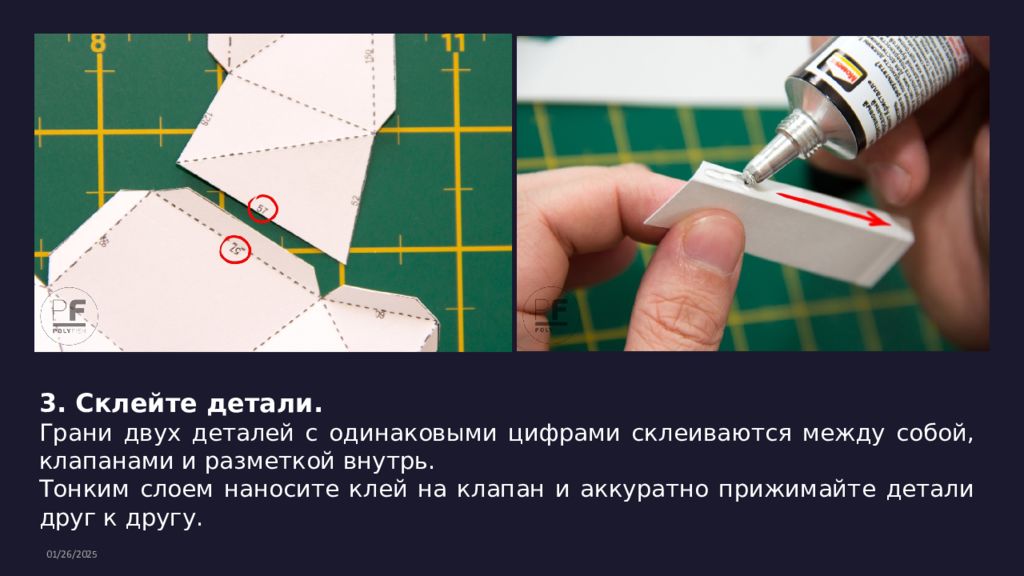

26.01.2025 3. Склейте детали. Грани двух деталей с одинаковыми цифрами склеиваются между собой, клапанами и разметкой внутрь. Тонким слоем наносите клей на клапан и аккуратно прижимайте детали друг к другу.

Изображение слайда

Слайд 17

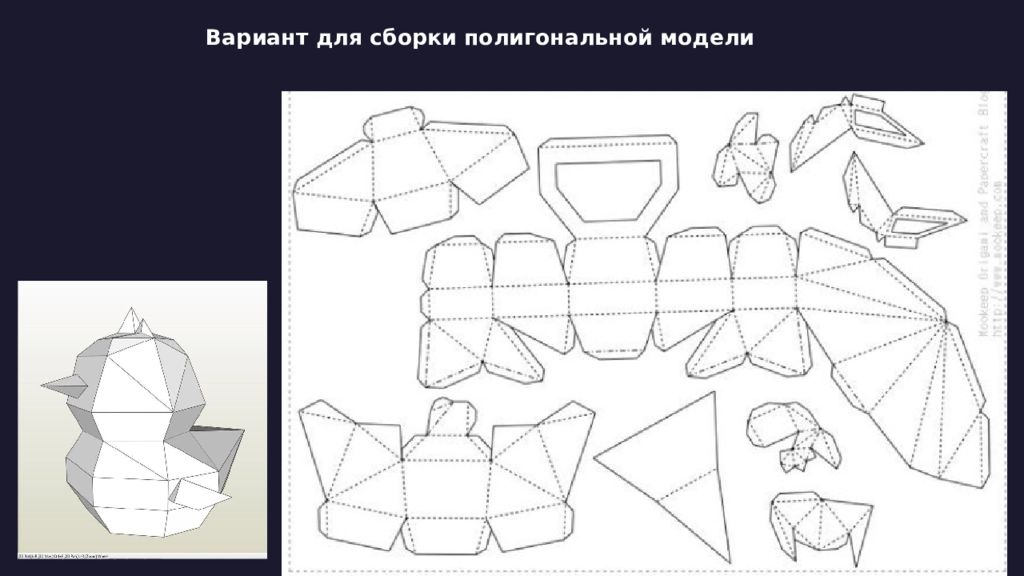

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 17 Вариант для сборки полигональной модели

Изображение слайда

Последний слайд презентации: 1 САПР Система автоматизированного проектирования

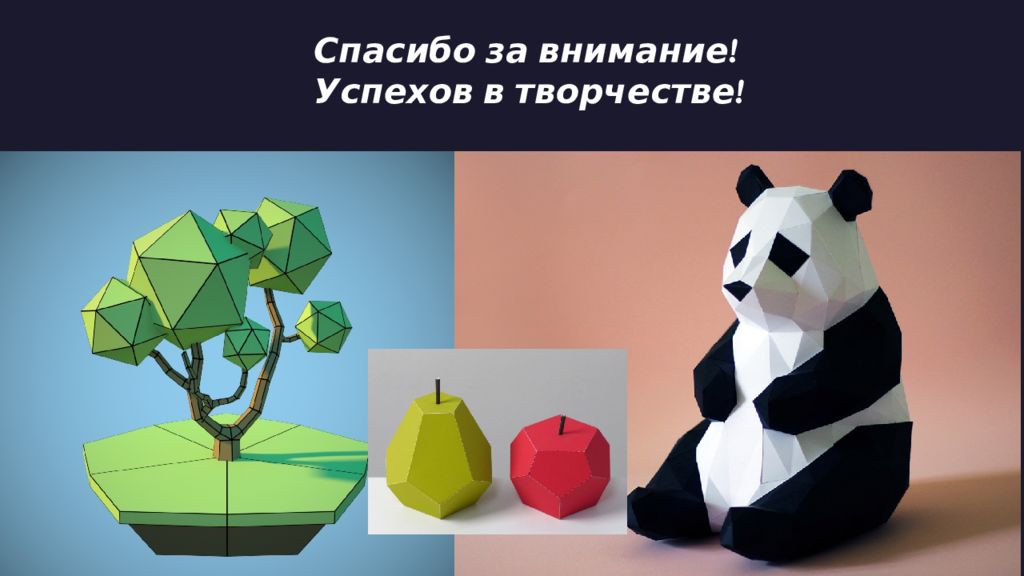

Вторник, 2 февраля 20XX г. Образец текста нижнего колонтитула 18 Спасибо за внимание! Успехов в творчестве!

Изображение слайда
