3.2 Виды сборных шин 3.2.1 Понятие о сборных шинах Любая электроустановка состоит из нескольких РУ. Основным элементом РУ являются сборные шины (СШ), к которым подводится ЭЭ от источника питания и от которых ЭЭ распределяется потребителям.
Слайд 4
Сборные шины ЗРУ 10 кВ, выполненные медными проводниками прямоугольного сечения Сборные шины
Слайд 5
Сборные шины ОРУ 27,5 кВ, выполненные гибкими сталеалюминевыми проводниками круглого сечения Сборные шины
Слайд 6
Сборные шины ОРУ 110 кВ, выполненные проводниками трубчатого сечения Сборные шины
Слайд 7

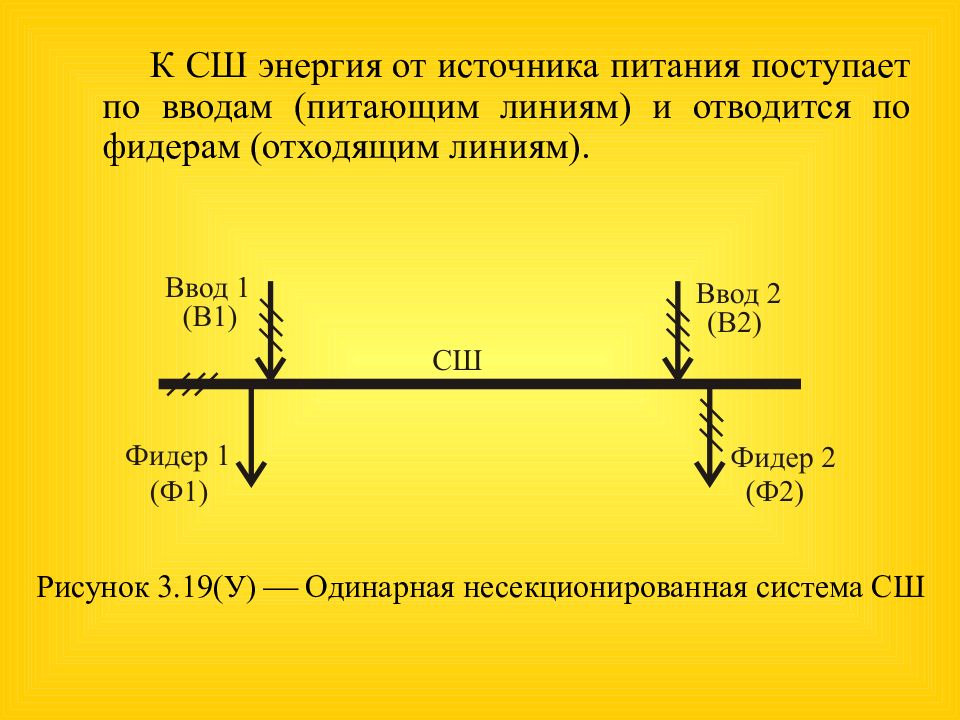

К СШ энергия от источника питания поступает по вводам (питающим линиям) и отводится по фидерам (отходящим линиям). Рисунок 3.19(У) Одинарная несекционированная система СШ
Слайд 9
3.2.5 Одинарная, секционированная двумя разъединителями система СШ Рисунок 3.22(У)
Слайд 10
Разъединители QS B 1, QS B 2 — секционные, обычно включены, либо один включен, а другой отключен. Рисунок 3.22(П)
Слайд 11
Преимущество данной системы шин перед одинарной, секционированной одним разъединителем — при повреждении QS B 1 или QS B 2, и после соответствующих переключений, секция, подключенная к неповрежденному разъединителю остается в работе.

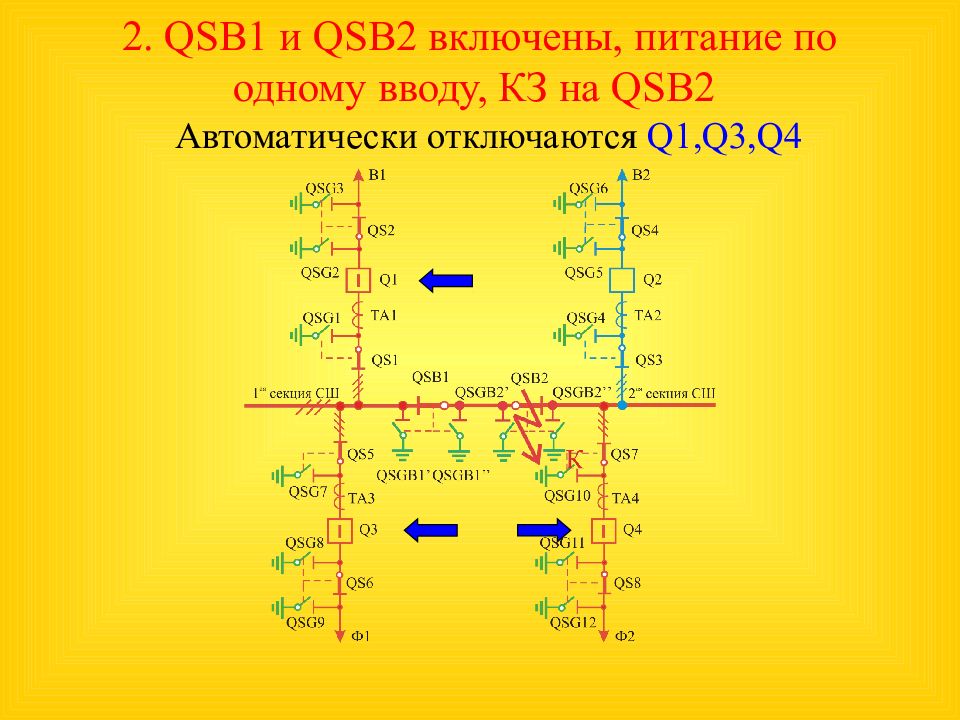

Слайд 12: 2. QSB1 и QSB2 включены, питание по одному вводу, КЗ на QSB2
Автоматически отключаются Q1,Q3, Q4

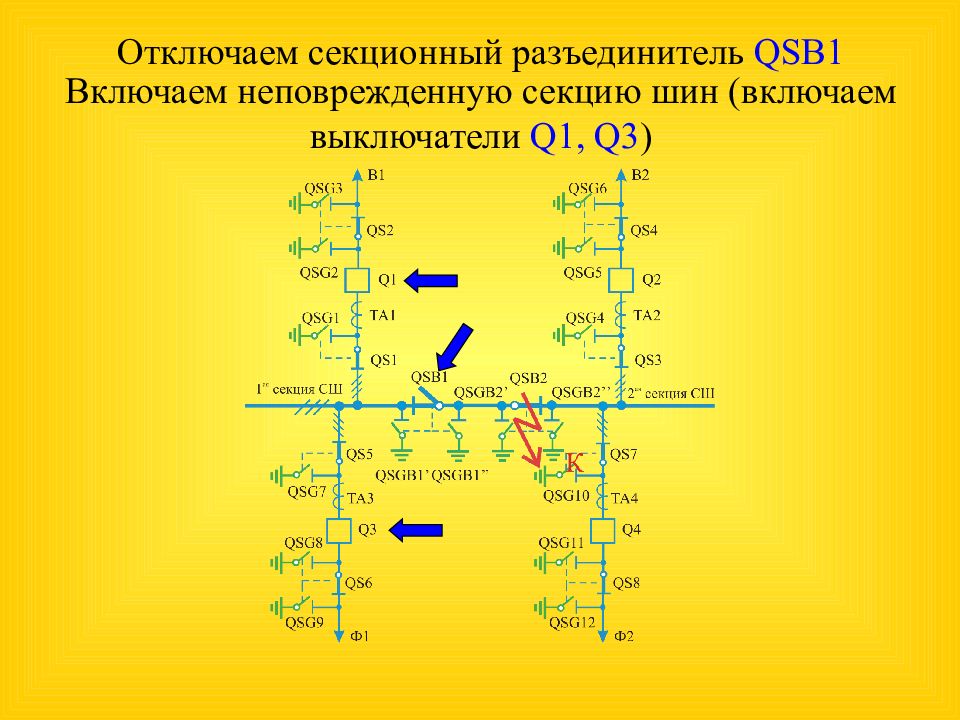

Слайд 13: Отключаем секционный разъединитель QSB 1
Включаем неповрежденную секцию шин (включаем выключатели Q1, Q3 )

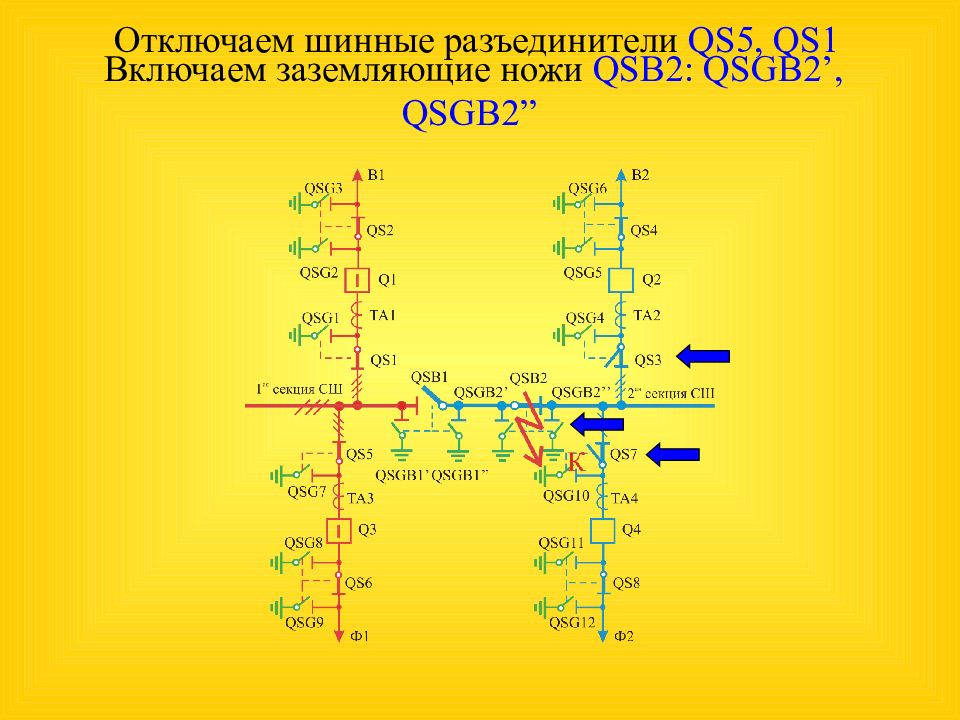

Слайд 14: Отключаем шинные разъединители QS5, QS1
Включаем заземляющие ножи QSB2: QSGB2’, QSGB2”

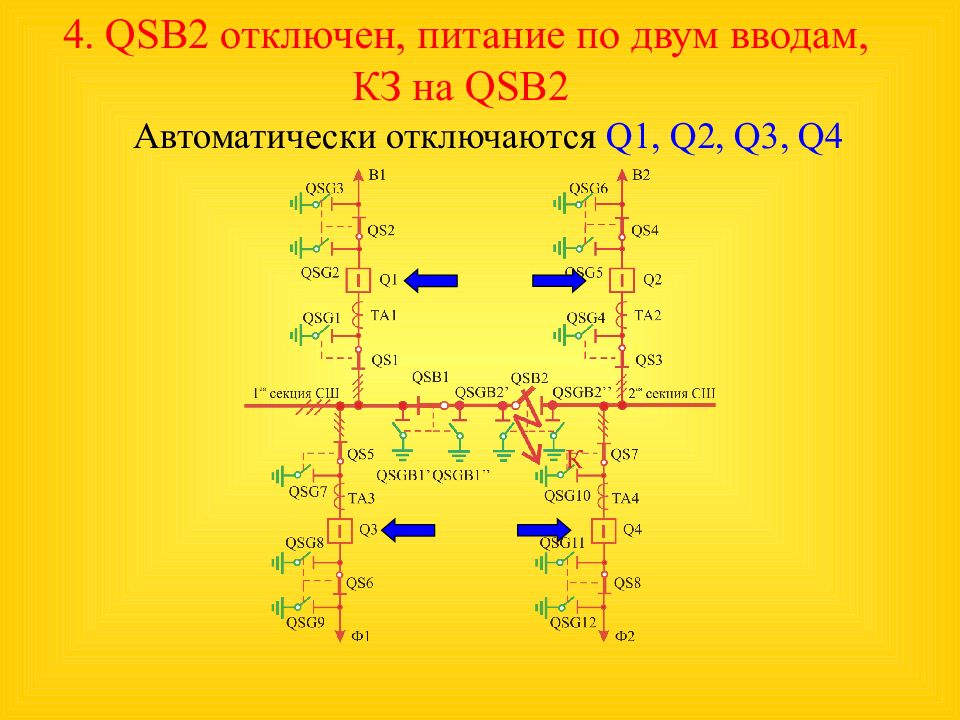

Слайд 16: 4. QSB2 отключен, питание по двум вводам, КЗ на QSB2
Автоматически отключаются Q1, Q 2, Q3, Q4

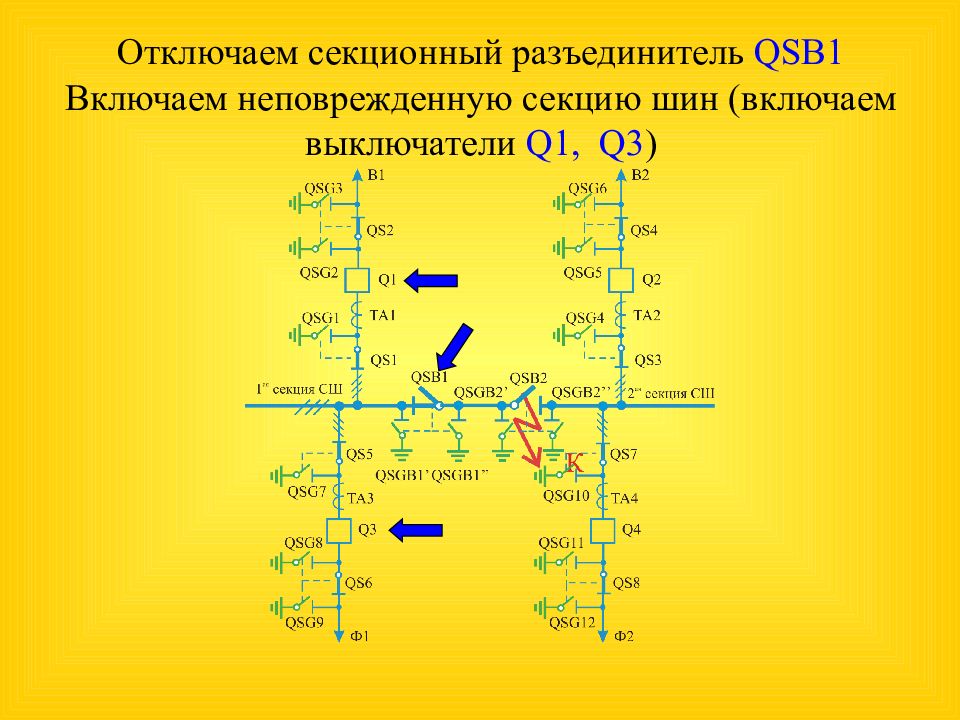

Слайд 17: Отключаем секционный разъединитель QSB 1
Включаем неповрежденную секцию шин (включаем выключатели Q1, Q3 )

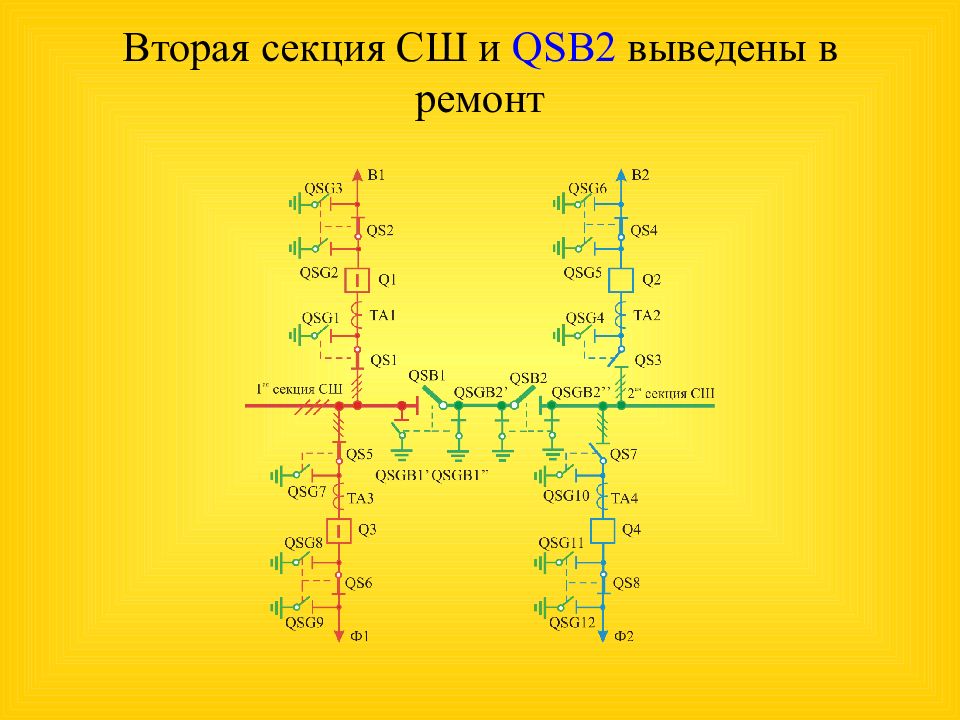

Слайд 18: Отключаем шинные разъединители QS 7, QS 3
Включаем заземляющие ножи второй секции шин
