Эти сооружения в зависимости от защитных свойств подразделяют на убежища, противорадиационные укрытия (ПРУ), быстровозводимые укрытия (БВУ) и простейшие укрытия. УБЕЖИЩА - это сооружения, обеспечивающие защиту людей от поражающих факторов ЧС: от ударной волны, пожаров, радиационного, бактериального заражения, от обвалов, обломков разрушенных зданий и др. Убежища классифицируют : по месту расположения (встроенные и отдельно стоящие), по вместимости и защитным свойствам. 1 Анв

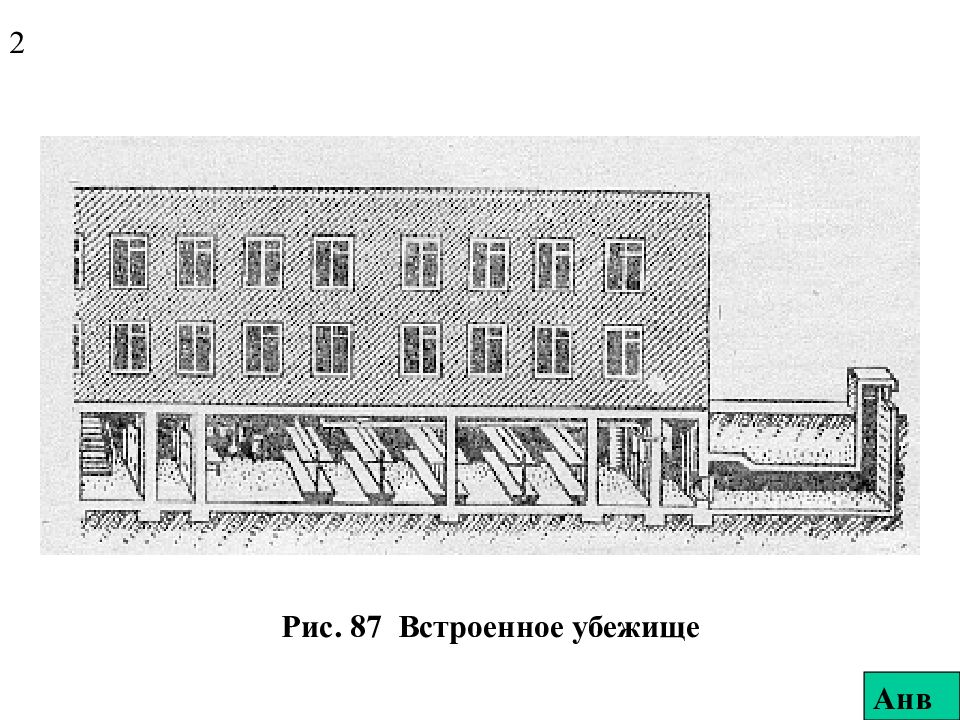

Рис. 87 Встроенное убежище 2 Анв

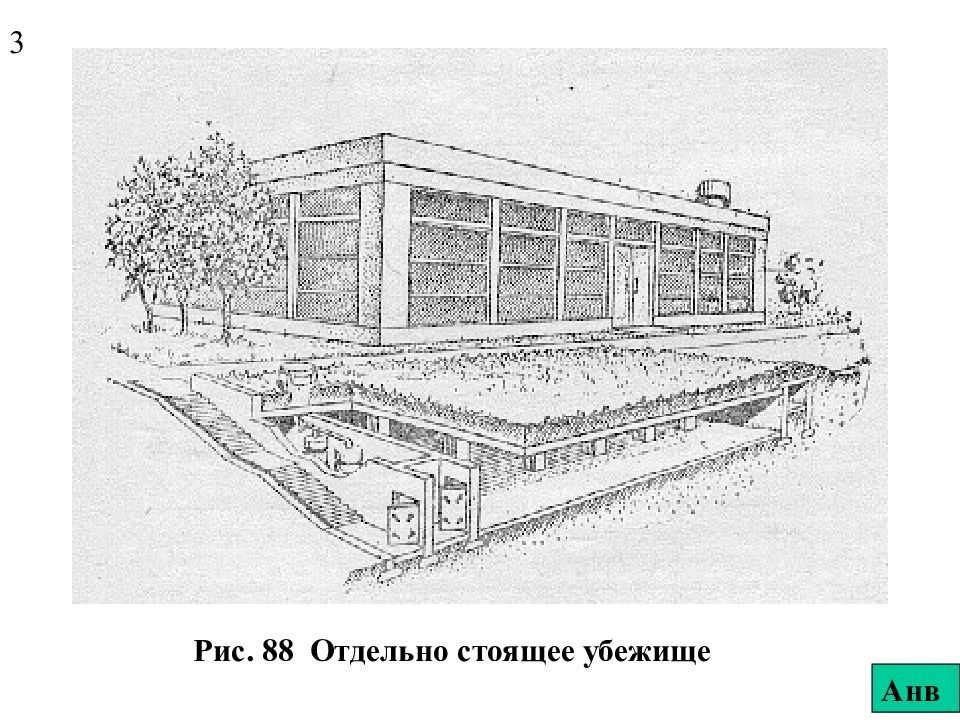

Рис. 88 Отдельно стоящее убежище 3 Анв

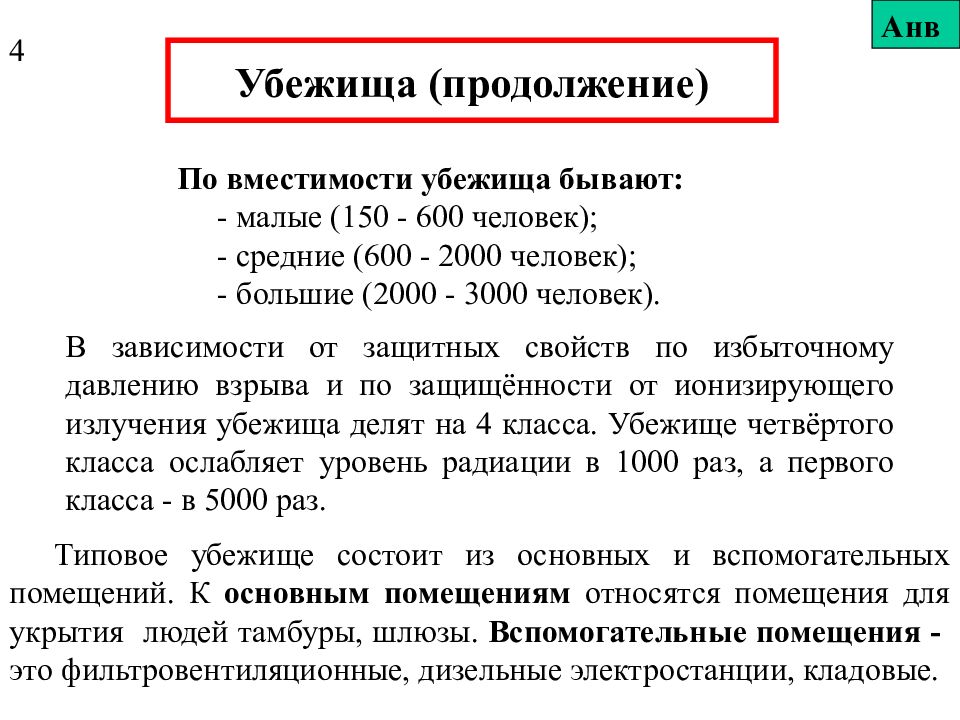

По вместимости убежища бывают: - малые (150 - 600 человек); - средние (600 - 2000 человек); - большие (2000 - 3000 человек). В зависимости от защитных свойств по избыточному давлению взрыва и по защищённости от ионизирующего излучения убежища делят на 4 класса. Убежище четвёртого класса ослабляет уровень радиации в 1000 раз, а первого класса - в 5000 раз. Типовое убежище состоит из основных и вспомогательных помещений. К основным помещениям относятся помещения для укрытия людей тамбуры, шлюзы. Вспомогательные помещения - это фильтровентиляционные, дизельные электростанции, кладовые. 4 Анв

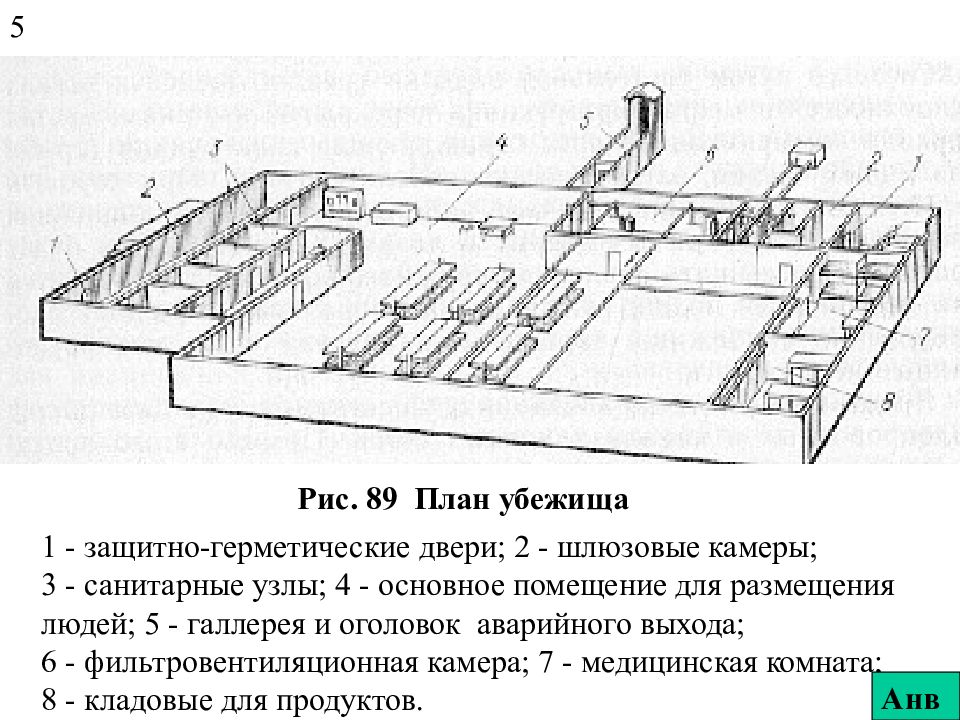

Рис. 89 План убежища 1 - защитно-герметические двери; 2 - шлюзовые камеры; 3 - санитарные узлы; 4 - основное помещение для размещения людей; 5 - галлерея и оголовок аварийного выхода; 6 - фильтровентиляционная камера; 7 - медицинская комната; 8 - кладовые для продуктов. 5 Анв

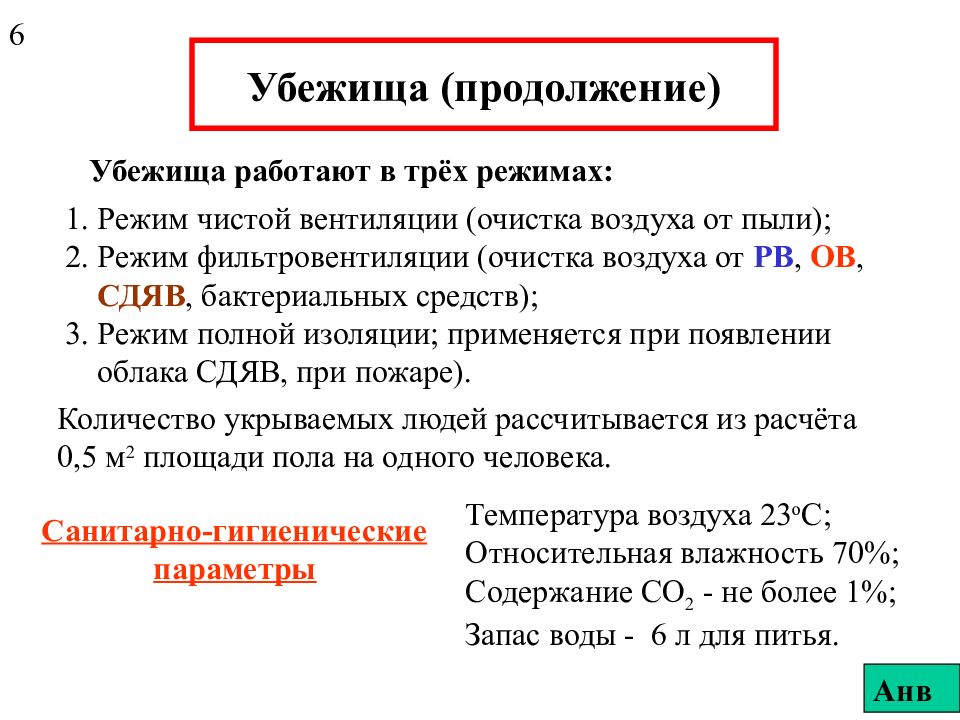

Убежища работают в трёх режимах: 1. Режим чистой вентиляции (очистка воздуха от пыли); 2. Режим фильтровентиляции (очистка воздуха от РВ, ОВ, СДЯВ, бактериальных средств); 3. Режим полной изоляции; применяется при появлении облака СДЯВ, при пожаре). Количество укрываемых людей рассчитывается из расчёта 0,5 м 2 площади пола на одного человека. Санитарно-гигиенические параметры Температура воздуха 23 о С; Относительная влажность 70%; Содержание СО 2 - не более 1%; Запас воды - 6 л для питья. 6 Анв

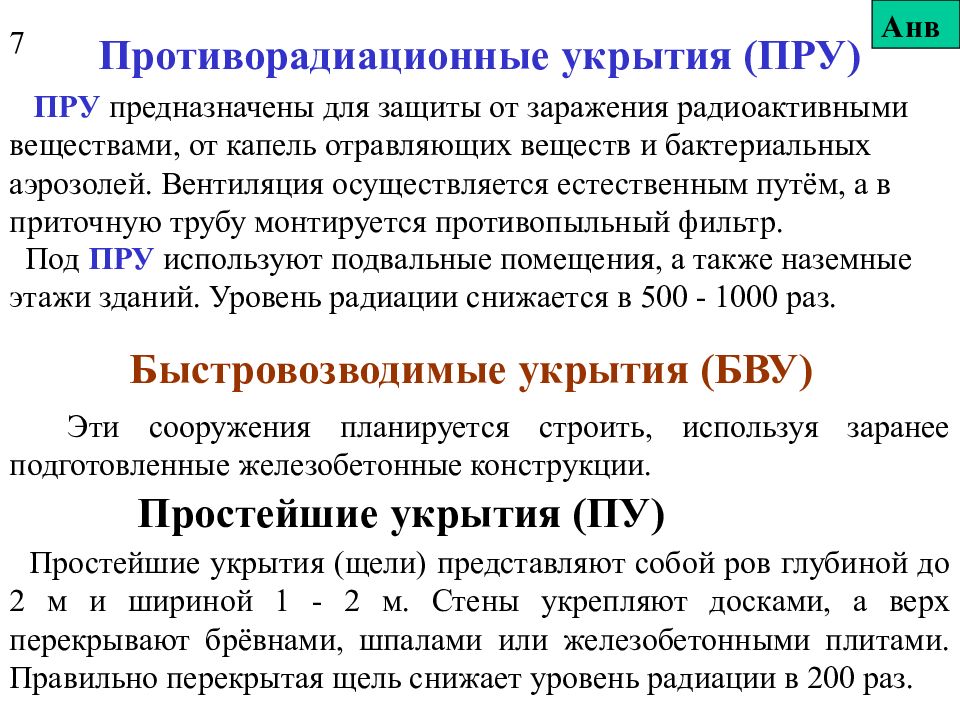

ПРУ предназначены для защиты от заражения радиоактивными веществами, от капель отравляющих веществ и бактериальных аэрозолей. Вентиляция осуществляется естественным путём, а в приточную трубу монтируется противопыльный фильтр. Под ПРУ используют подвальные помещения, а также наземные этажи зданий. Уровень радиации снижается в 500 - 1000 раз. Быстровозводимые укрытия (БВУ) Эти сооружения планируется строить, используя заранее подготовленные железобетонные конструкции. Простейшие укрытия (ПУ) Простейшие укрытия (щели) представляют собой ров глубиной до 2 м и шириной 1 - 2 м. Стены укрепляют досками, а верх перекрывают брёвнами, шпалами или железобетонными плитами. Правильно перекрытая щель снижает уровень радиации в 200 раз. 7 Анв

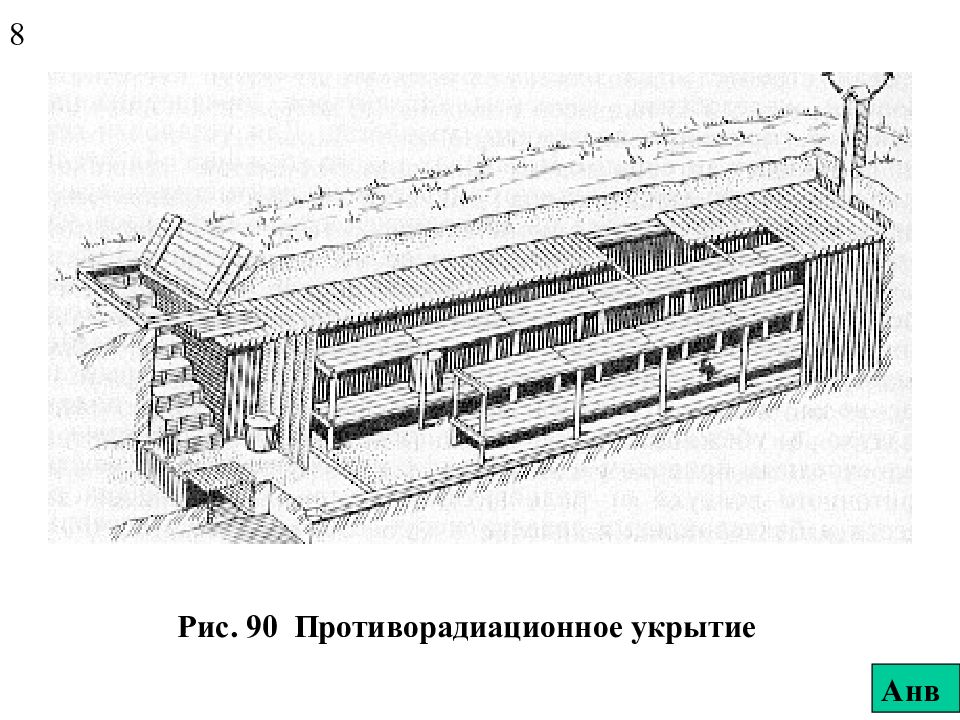

Рис. 90 Противорадиационное укрытие 8 Анв

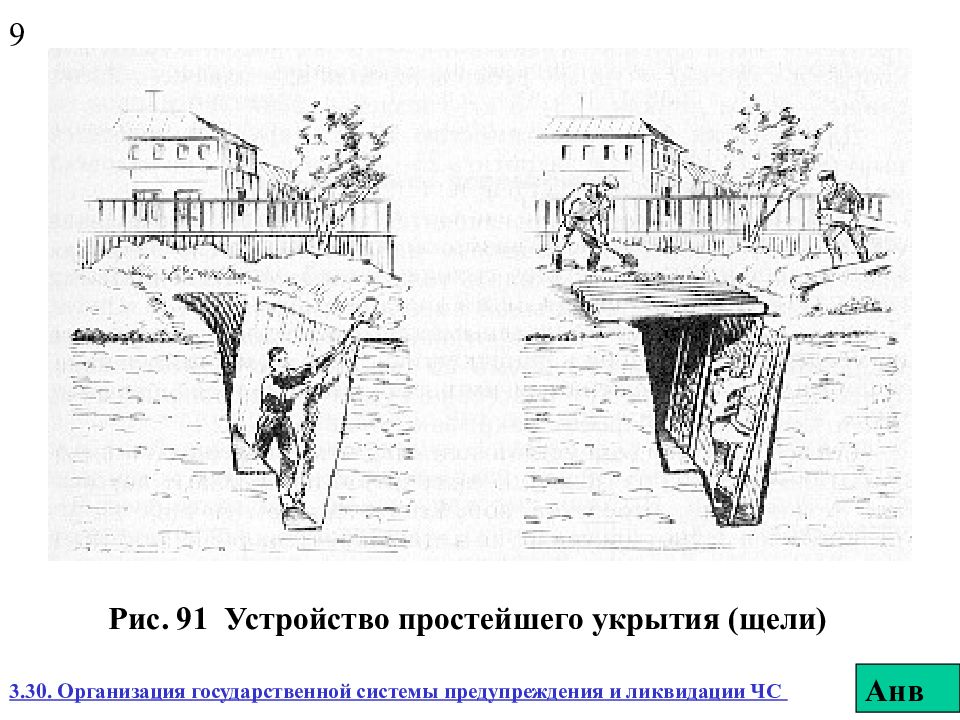

Рис. 91 Устройство простейшего укрытия (щели) 9 Анв 3.30. Организация государственной системы предупреждения и ликвидации ЧС
