Первый слайд презентации: Автосцепное устройство

Выполнил студент ПСЖ 6-20-1 Мосиенко Елена

Изображение слайда

Слайд 2

Изображение слайда

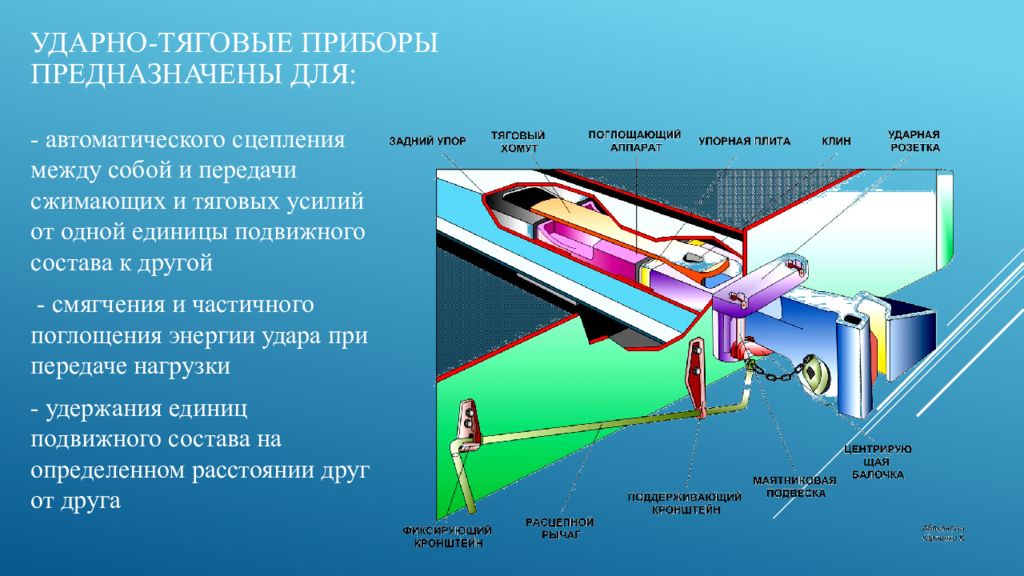

Слайд 3: Ударно-тяговые приборы предназначены для:

- автоматического сцепления между собой и передачи сжимающих и тяговых усилий от одной единицы подвижного состава к другой - смягчения и частичного поглощения энергии удара при передаче нагрузки - удержания единиц подвижного состава на определенном расстоянии друг от друга

Изображение слайда

Слайд 4

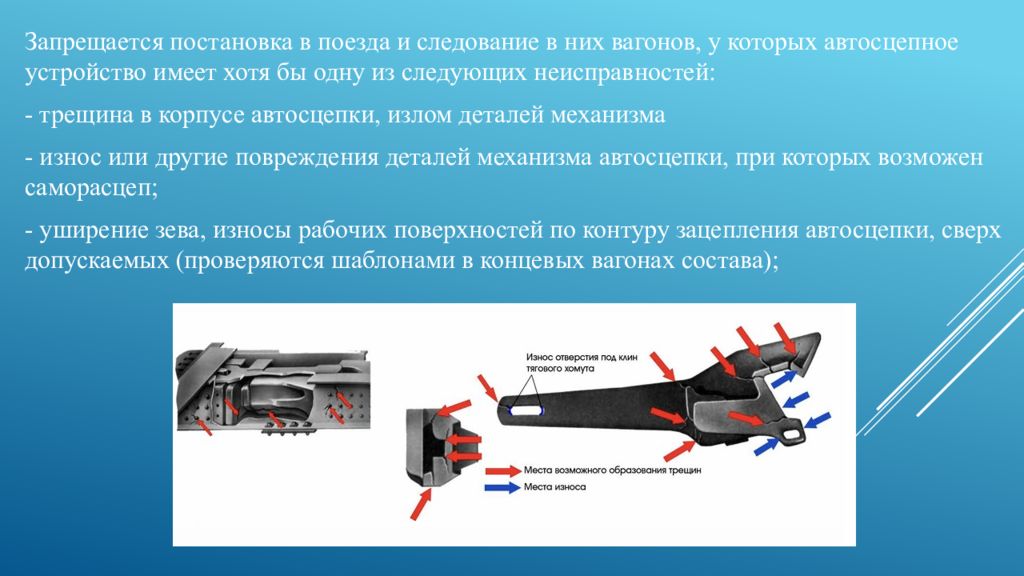

Запрещается постановка в поезда и следование в них вагонов, у которых автосцепное устройство имеет хотя бы одну из следующих неисправностей: - трещина в корпусе автосцепки, излом деталей механизма - износ или другие повреждения деталей механизма автосцепки, при которых возможен саморасцеп ; - уширение зева, износы рабочих поверхностей по контуру зацепления автосцепки, сверх допускаемых (проверяются шаблонами в концевых вагонах состава);

Изображение слайда

Слайд 5

- отсутствие валика подъемника автосцепки, не закрепленный от выпадения или закрепленный нетиповым способом валик подъемника, недействующий предохранитель замка от саморасцепа ; - трещина тягового хомута, трещина или излом клина или валика тягового хомута

Изображение слайда

Слайд 6

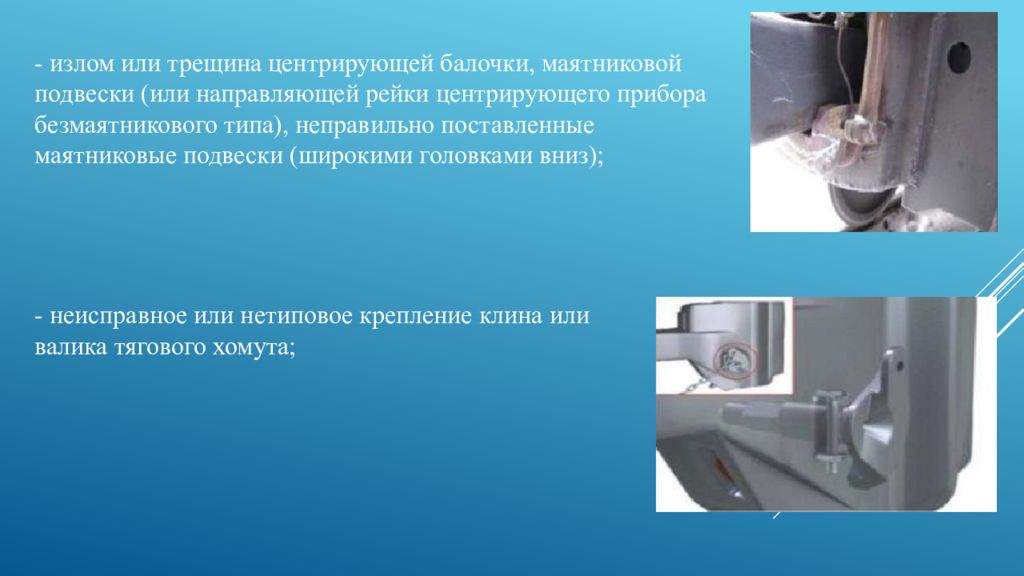

- излом или трещина центрирующей балочки, маятниковой подвески (или направляющей рейки центрирующего прибора безмаятникового типа), неправильно поставленные маятниковые подвески (широкими головками вниз); - неисправное или нетиповое крепление клина или валика тягового хомута;

Изображение слайда

Слайд 7

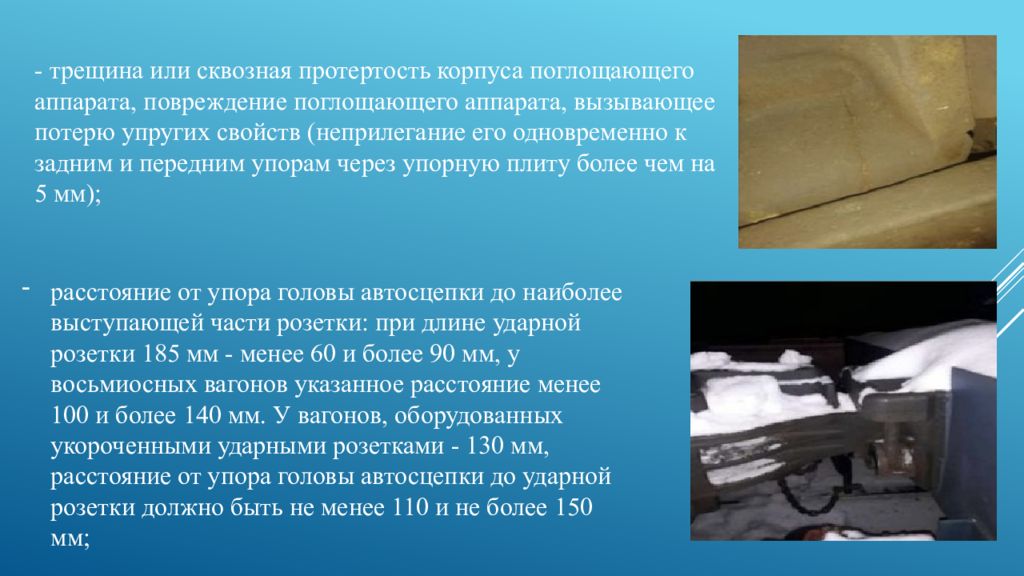

- трещина или сквозная протертость корпуса поглощающего аппарата, повреждение поглощающего аппарата, вызывающее потерю упругих свойств (неприлегание его одновременно к задним и передним упорам через упорную плиту более чем на 5 мм); расстояние от упора головы автосцепки до наиболее выступающей части розетки: при длине ударной розетки 185 мм - менее 60 и более 90 мм, у восьмиосных вагонов указанное расстояние менее 100 и более 140 мм. У вагонов, оборудованных укороченными ударными розетками - 130 мм, расстояние от упора головы автосцепки до ударной розетки должно быть не менее 110 и не более 150 мм;

Изображение слайда

Слайд 8

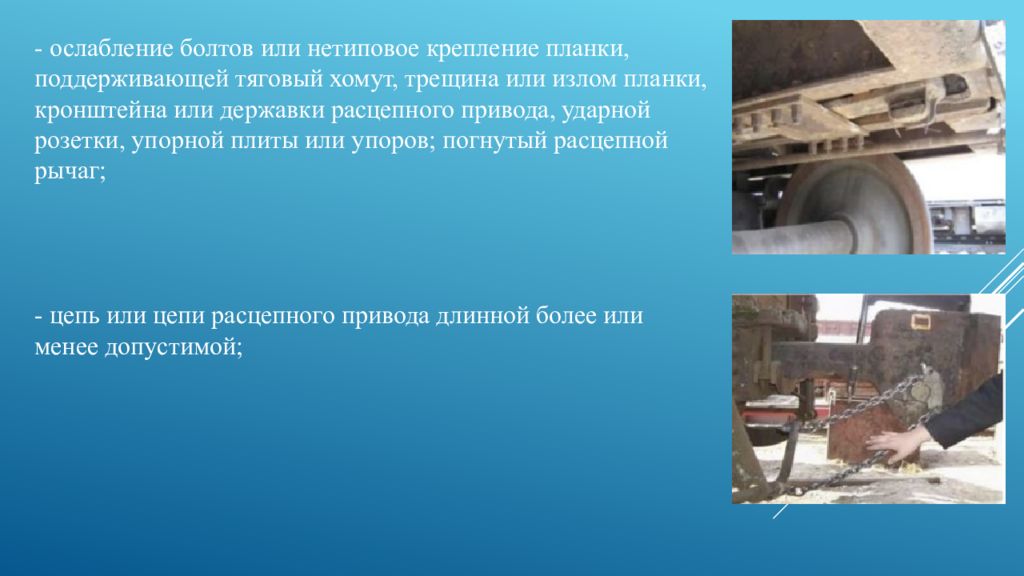

- ослабление болтов или нетиповое крепление планки, поддерживающей тяговый хомут, трещина или излом планки, кронштейна или державки расцепного привода, ударной розетки, упорной плиты или упоров; погнутый расцепной рычаг; - цепь или цепи расцепного привода длинной более или менее допустимой;

Изображение слайда

Слайд 9

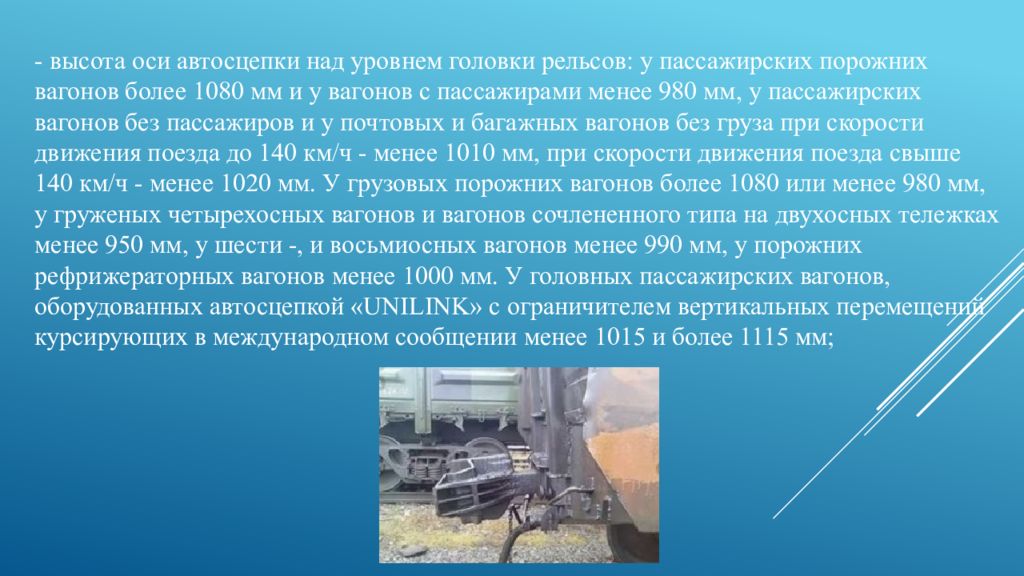

- высота оси автосцепки над уровнем головки рельсов: у пассажирских порожних вагонов более 1080 мм и у вагонов с пассажирами менее 980 мм, у пассажирских вагонов без пассажиров и у почтовых и багажных вагонов без груза при скорости движения поезда до 140 км/ч - менее 1010 мм, при скорости движения поезда свыше 140 км/ч - менее 1020 мм. У грузовых порожних вагонов более 1080 или менее 980 мм, у груженых четырехосных вагонов и вагонов сочлененного типа на двухосных тележках менее 950 мм, у шести -, и восьмиосных вагонов менее 990 мм, у порожних рефрижераторных вагонов менее 1000 мм. У головных пассажирских вагонов, оборудованных автосцепкой «UNILINK» с ограничителем вертикальных перемещений курсирующих в международном сообщении менее 1015 и более 1115 мм;

Изображение слайда

Слайд 10

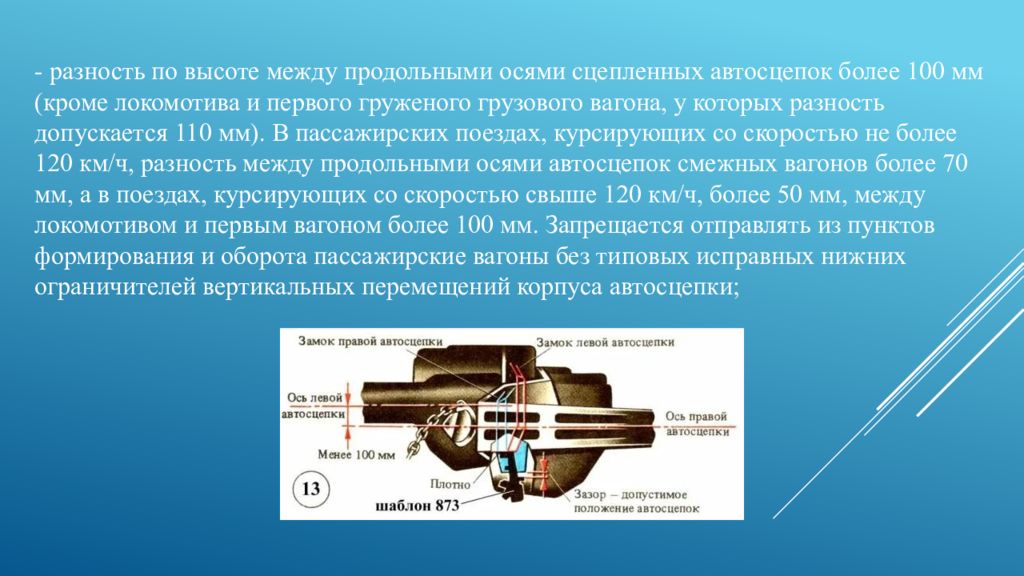

- разность по высоте между продольными осями сцепленных автосцепок более 100 мм (кроме локомотива и первого груженого грузового вагона, у которых разность допускается 110 мм). В пассажирских поездах, курсирующих со скоростью не более 120 км/ч, разность между продольными осями автосцепок смежных вагонов более 70 мм, а в поездах, курсирующих со скоростью свыше 120 км/ч, более 50 мм, между локомотивом и первым вагоном более 100 мм. Запрещается отправлять из пунктов формирования и оборота пассажирские вагоны без типовых исправных нижних ограничителей вертикальных перемещений корпуса автосцепки;

Изображение слайда

Слайд 11

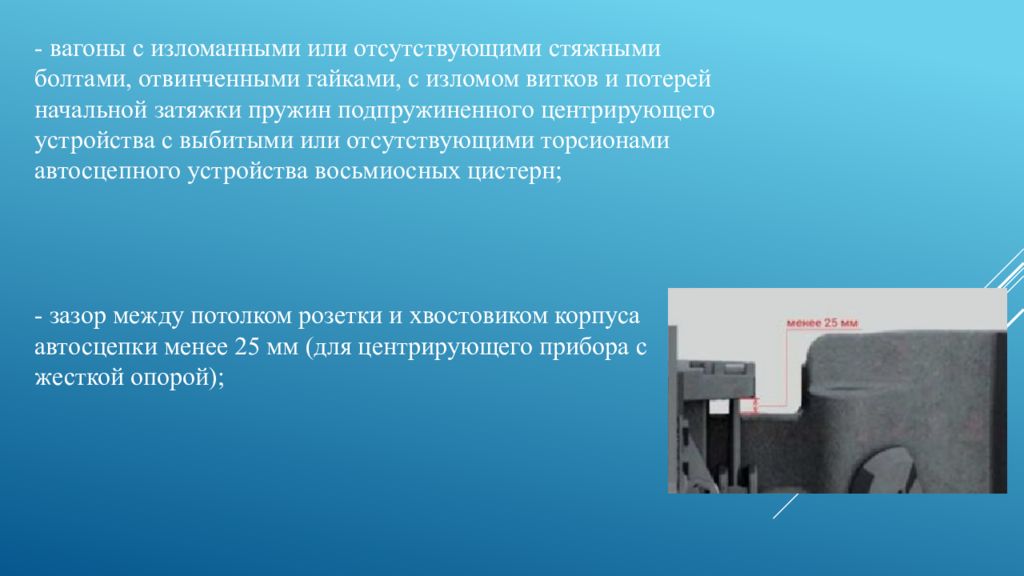

- вагоны с изломанными или отсутствующими стяжными болтами, отвинченными гайками, с изломом витков и потерей начальной затяжки пружин подпружиненного центрирующего устройства с выбитыми или отсутствующими торсионами автосцепного устройства восьмиосных цистерн; - зазор между потолком розетки и хвостовиком корпуса автосцепки менее 25 мм (для центрирующего прибора с жесткой опорой);

Изображение слайда

Слайд 12

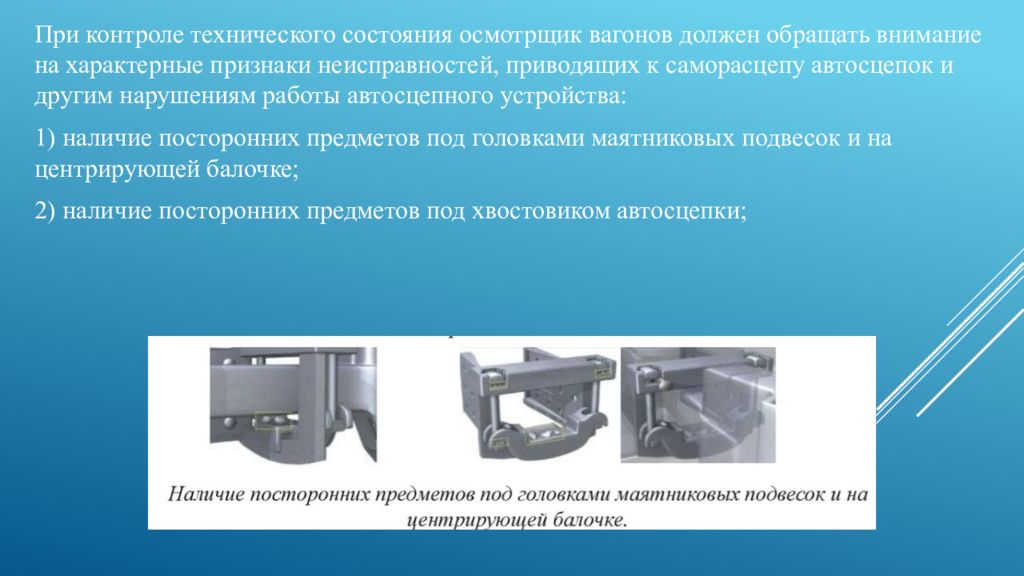

При контроле технического состояния осмотрщик вагонов должен обращать внимание на характерные признаки неисправностей, приводящих к саморасцепу автосцепок и другим нарушениям работы автосцепного устройства: 1) наличие посторонних предметов под головками маятниковых подвесок и на центрирующей балочке; 2) наличие посторонних предметов под хвостовиком автосцепки;

Изображение слайда

Слайд 13

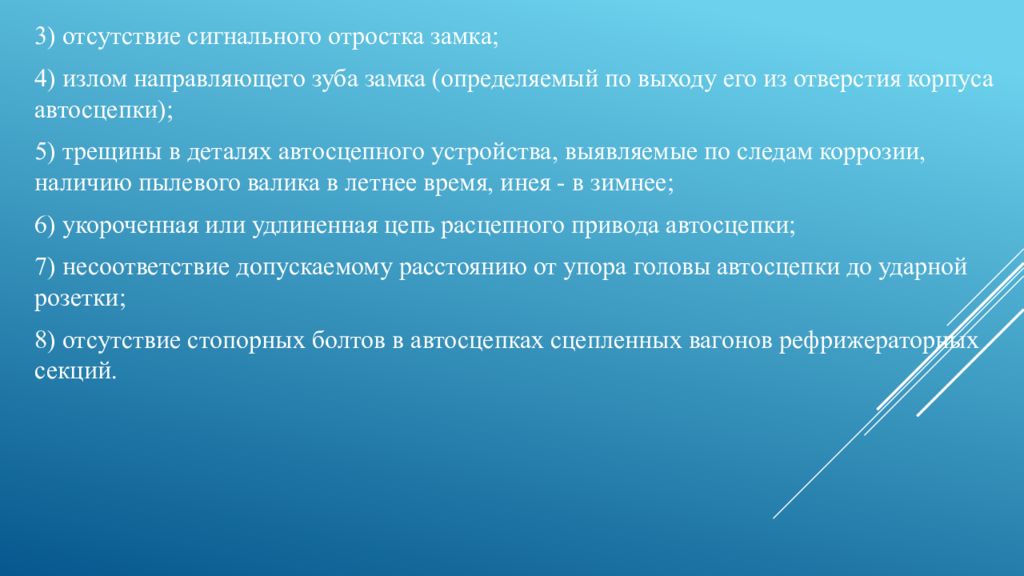

3) отсутствие сигнального отростка замка; 4) излом направляющего зуба замка (определяемый по выходу его из отверстия корпуса автосцепки); 5) трещины в деталях автосцепного устройства, выявляемые по следам коррозии, наличию пылевого валика в летнее время, инея - в зимнее; 6) укороченная или удлиненная цепь расцепного привода автосцепки; 7) несоответствие допускаемому расстоянию от упора головы автосцепки до ударной розетки; 8) отсутствие стопорных болтов в автосцепках сцепленных вагонов рефрижераторных секций.

Изображение слайда

Слайд 14

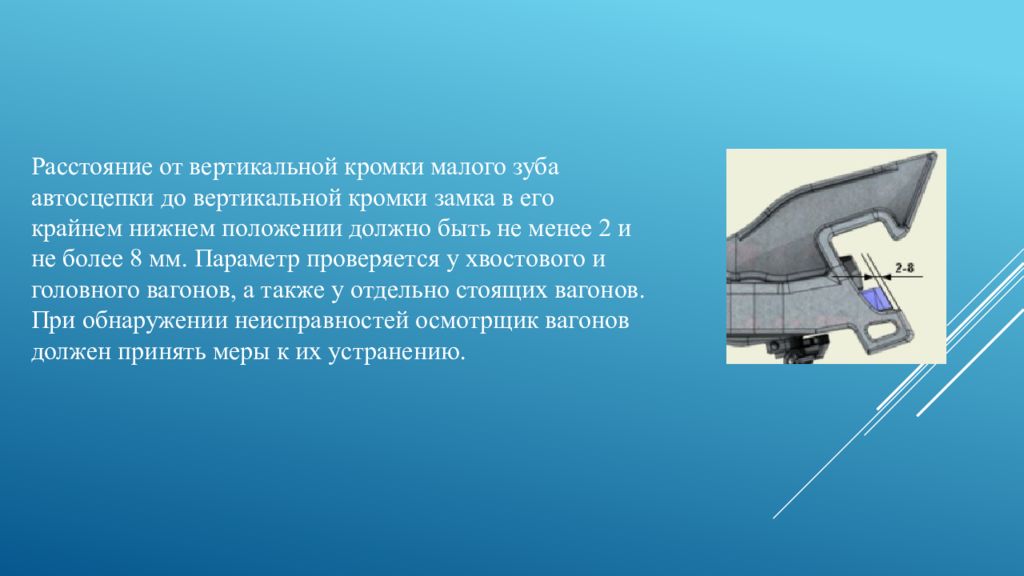

Расстояние от вертикальной кромки малого зуба автосцепки до вертикальной кромки замка в его крайнем нижнем положении должно быть не менее 2 и не более 8 мм. Параметр проверяется у хвостового и головного вагонов, а также у отдельно стоящих вагонов. При обнаружении неисправностей осмотрщик вагонов должен принять меры к их устранению.

Изображение слайда

Слайд 15

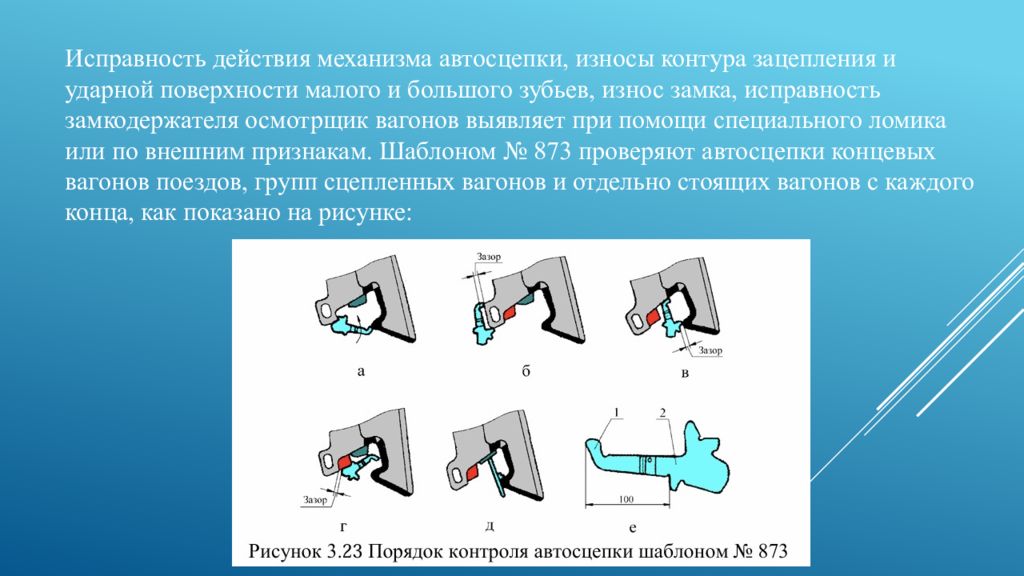

Исправность действия механизма автосцепки, износы контура зацепления и ударной поверхности малого и большого зубьев, износ замка, исправность замкодержателя осмотрщик вагонов выявляет при помощи специального ломика или по внешним признакам. Шаблоном № 873 проверяют автосцепки концевых вагонов поездов, групп сцепленных вагонов и отдельно стоящих вагонов с каждого конца, как показано на рисунке:

Изображение слайда

Слайд 16

Действие предохранителя от саморасцепа проверяют специальным ломиком. Для проверки ломик заостренным концом вводят сверху в пространство между ударной стенкой зева одной автосцепки и торцевой поверхностью замка другой (смежной) автосцепки, как показано на рисунке. Поворачивая выступающий конец ломика по направлению стрелки, нажимают заостренным концом на замок (положение I). Если он не уходит внутрь кармана и при этом слышен четкий металлический стук от удара предохранителя в противовес замкодержателя, значит предохранительное устройство от саморасцепа исправно. Так же проверяют и смежную автосцепку. У автосцепок пассажирских вагонов, а также грузовых, если находящийся в них груз препятствует введению ломика сверху, его вводят снизу, через отверстие в нижней стенке кармана и упираясь в кромку отверстия, нажимают на замок в нижней части (положение 1а).

Изображение слайда

Слайд 17

Если при проверке действия предохранителя от саморасцепа обнаружено, что замок раскачивается более чем на 20 мм (определяют это при помощи заостренной части ломика, имеющей ширину 20 мм) или он выходит за кромку ударной поверхности малого зуба, то необходимо проверить, надежно ли лежит на полочке верхнее плечо предохранителя. Для этого изогнутый конец ломика заводят за выступ замка (положение II) и нажимают на выступающую часть ломика по направлению стрелки, выталкивая замок из кармана корпуса до отказа. Если замок неподвижен или его свободное качание значительно уменьшилось, то это означает, что предохранитель соскочил с полочки. Когда автосцепки натянуты, и утопить замки ломиком невозможно, надежность работы механизма определяется по состоянию замкодержателя, предохранителя и полочки.

Изображение слайда

Слайд 18

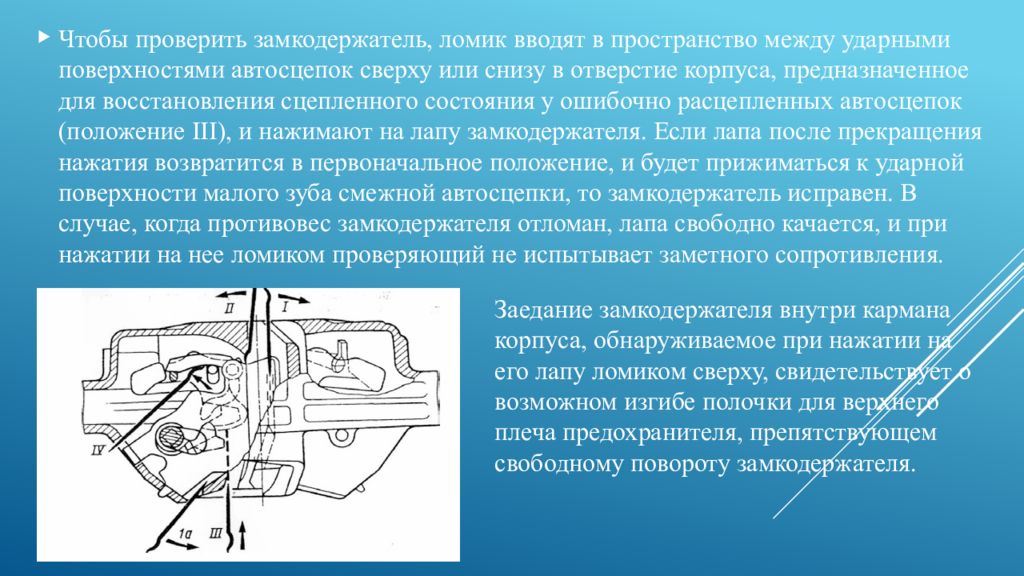

Чтобы проверить замкодержатель, ломик вводят в пространство между ударными поверхностями автосцепок сверху или снизу в отверстие корпуса, предназначенное для восстановления сцепленного состояния у ошибочно расцепленных автосцепок (положение III), и нажимают на лапу замкодержателя. Если лапа после прекращения нажатия возвратится в первоначальное положение, и будет прижиматься к ударной поверхности малого зуба смежной автосцепки, то замкодержатель исправен. В случае, когда противовес замкодержателя отломан, лапа свободно качается, и при нажатии на нее ломиком проверяющий не испытывает заметного сопротивления. Заедание замкодержателя внутри кармана корпуса, обнаруживаемое при нажатии на его лапу ломиком сверху, свидетельствует о возможном изгибе полочки для верхнего плеча предохранителя, препятствующем свободному повороту замкодержателя.

Изображение слайда

Слайд 19

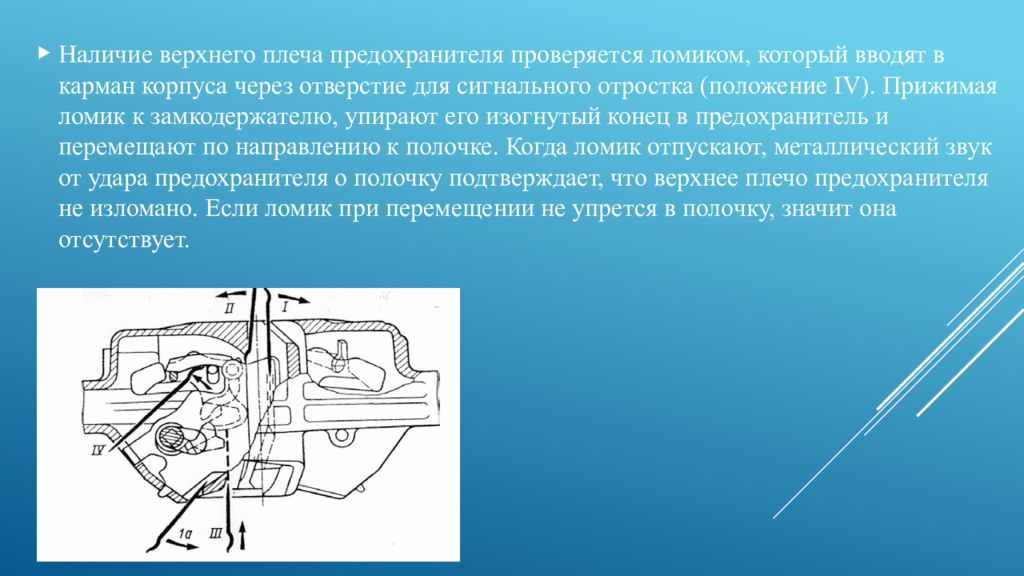

Наличие верхнего плеча предохранителя проверяется ломиком, который вводят в карман корпуса через отверстие для сигнального отростка (положение IV). Прижимая ломик к замкодержателю, упирают его изогнутый конец в предохранитель и перемещают по направлению к полочке. Когда ломик отпускают, металлический звук от удара предохранителя о полочку подтверждает, что верхнее плечо предохранителя не изломано. Если ломик при перемещении не упрется в полочку, значит она отсутствует.

Изображение слайда

Слайд 20

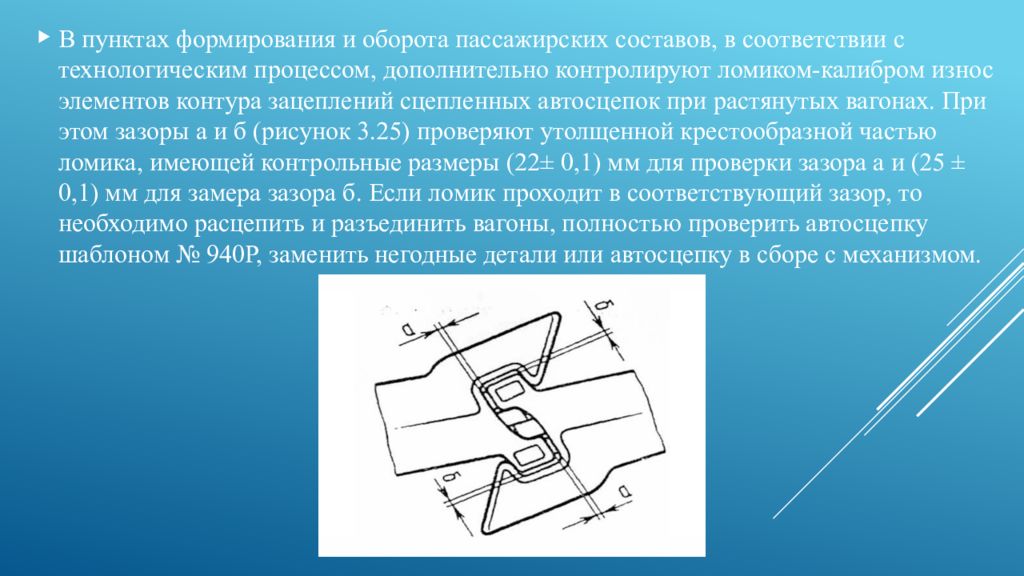

В пунктах формирования и оборота пассажирских составов, в соответствии с технологическим процессом, дополнительно контролируют ломиком-калибром износ элементов контура зацеплений сцепленных автосцепок при растянутых вагонах. При этом зазоры а и б (рисунок 3.25) проверяют утолщенной крестообразной частью ломика, имеющей контрольные размеры (22± 0,1) мм для проверки зазора а и (25 ± 0,1) мм для замера зазора б. Если ломик проходит в соответствующий зазор, то необходимо расцепить и разъединить вагоны, полностью проверить автосцепку шаблоном № 940Р, заменить негодные детали или автосцепку в сборе с механизмом.

Изображение слайда

Слайд 21

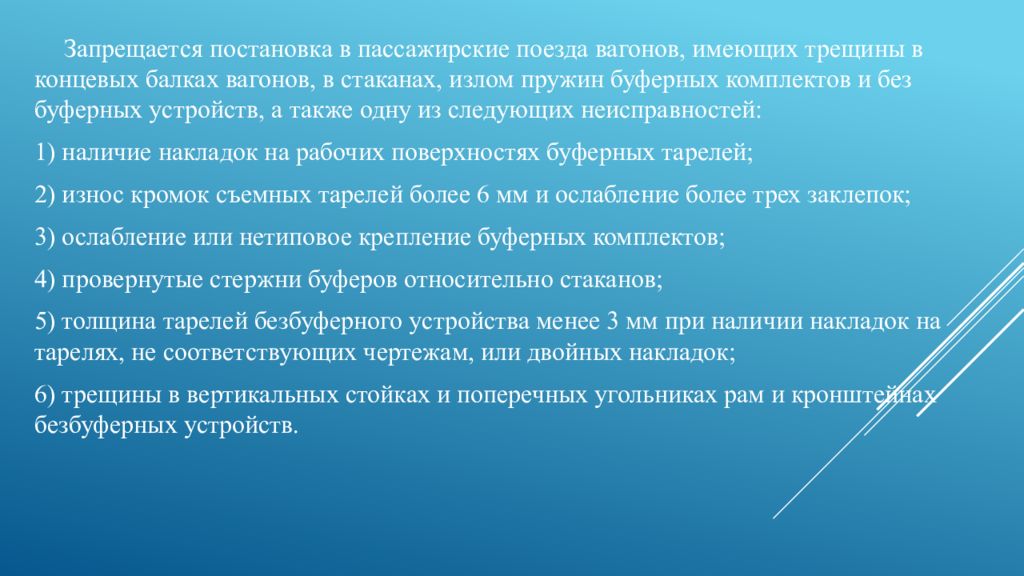

Запрещается постановка в пассажирские поезда вагонов, имеющих трещины в концевых балках вагонов, в стаканах, излом пружин буферных комплектов и без буферных устройств, а также одну из следующих неисправностей: 1) наличие накладок на рабочих поверхностях буферных тарелей; 2) износ кромок съемных тарелей более 6 мм и ослабление более трех заклепок; 3) ослабление или нетиповое крепление буферных комплектов; 4) провернутые стержни буферов относительно стаканов; 5) толщина тарелей безбуферного устройства менее 3 мм при наличии накладок на тарелях, не соответствующих чертежам, или двойных накладок; 6) трещины в вертикальных стойках и поперечных угольниках рам и кронштейнах безбуферных устройств.

Изображение слайда

Слайд 22

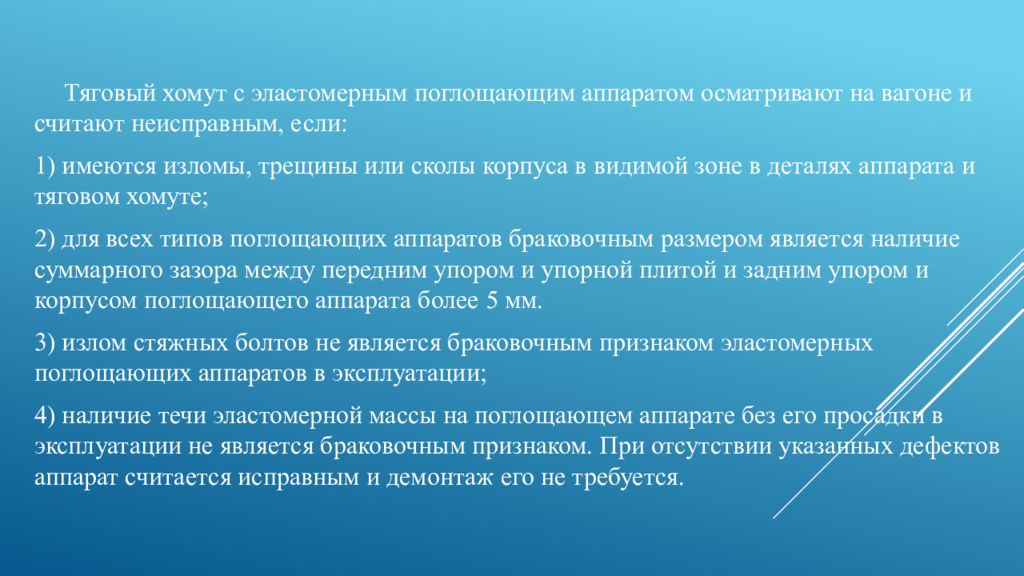

Тяговый хомут с эластомерным поглощающим аппаратом осматривают на вагоне и считают неисправным, если: 1) имеются изломы, трещины или сколы корпуса в видимой зоне в деталях аппарата и тяговом хомуте; 2) для всех типов поглощающих аппаратов браковочным размером является наличие суммарного зазора между передним упором и упорной плитой и задним упором и корпусом поглощающего аппарата более 5 мм. 3) излом стяжных болтов не является браковочным признаком эластомерных поглощающих аппаратов в эксплуатации; 4) наличие течи эластомерной массы на поглощающем аппарате без его просадки в эксплуатации не является браковочным признаком. При отсутствии указанных дефектов аппарат считается исправным и демонтаж его не требуется.

Изображение слайда

Последний слайд презентации: Автосцепное устройство

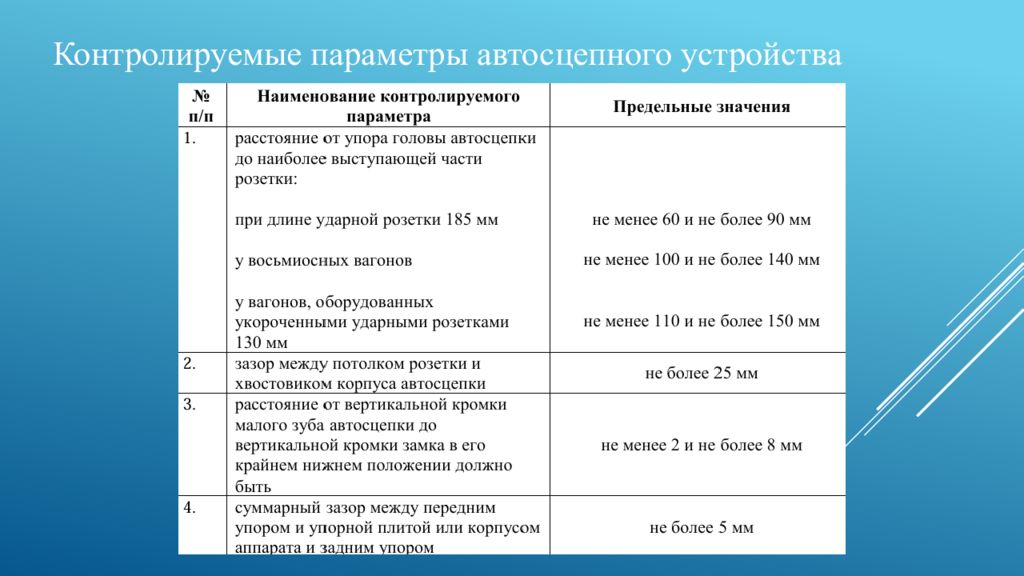

Контролируемые параметры автосцепного устройства

Изображение слайда
