Беспилотное воздушное судно с камерой и поворотным креплением Интеллектуальная аккумуляторная батарея Пульт дистанционного управления с планшетом Программное обеспечение – мобильное приложение DJI Pilot

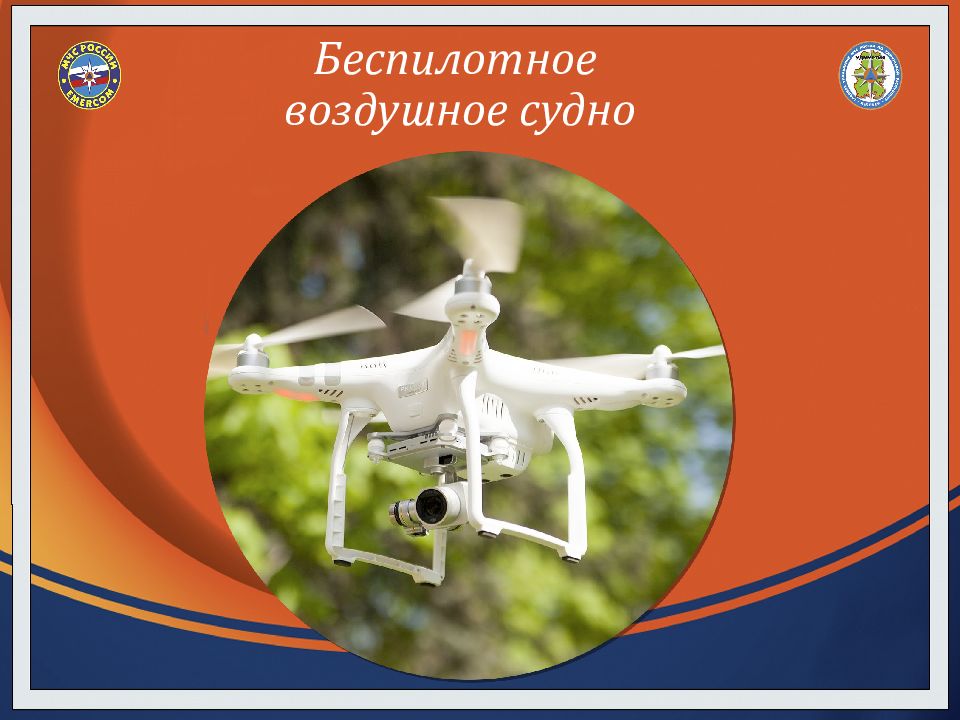

Беспилотное воздушное судно

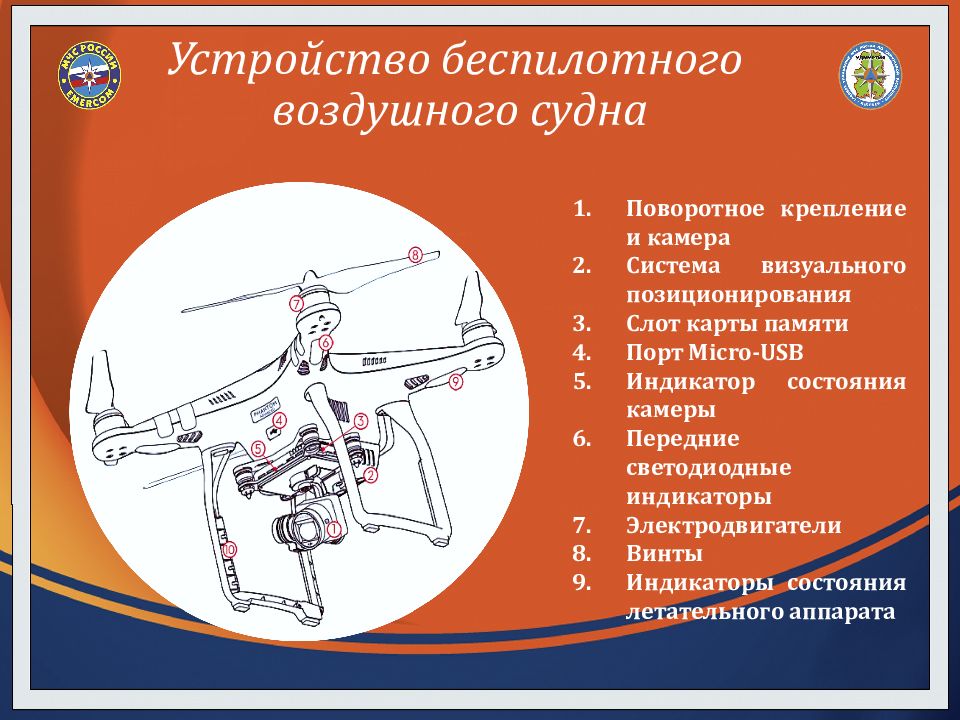

Устройство беспилотного воздушного судна Поворотное крепление и камера Система визуального позиционирования Слот карты памяти Порт Micro-USB Индикатор состояния камеры Передние светодиодные индикаторы Электродвигатели Винты Индикаторы состояния летательного аппарата

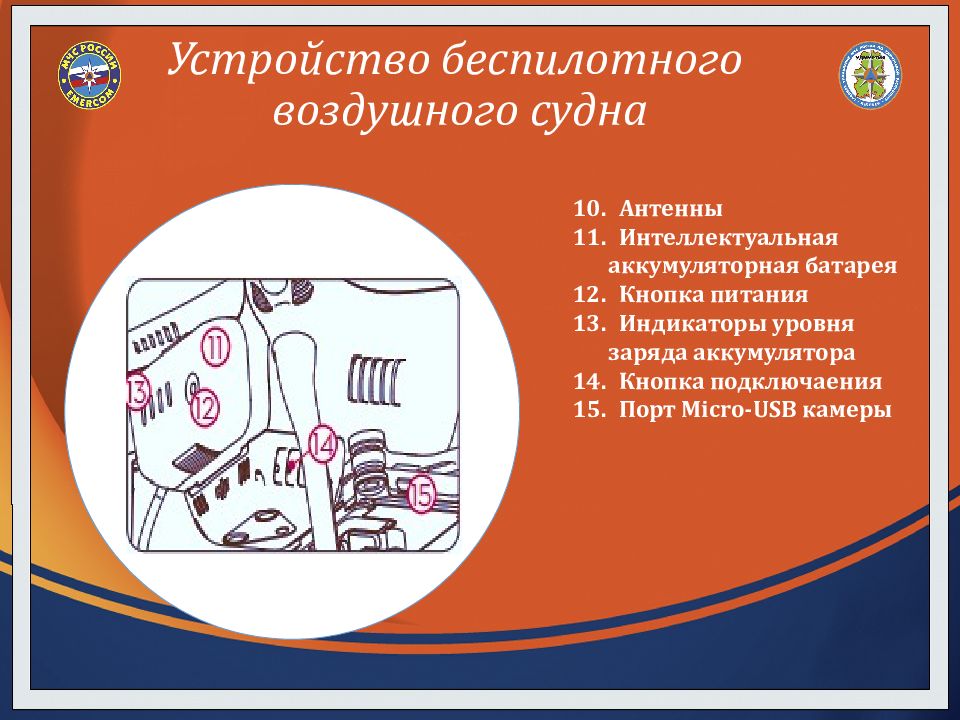

Устройство беспилотного воздушного судна Антенны Интеллектуальная аккумуляторная батарея Кнопка питания Индикаторы уровня заряда аккумулятора Кнопка подключаения Порт Micro-USB камеры
Гиростабилизированная платформа видеокамеры
Поворотное крепление позволяет перемещать камеру по горизонту на угол до 120 градусов. Для управления шагом камеры по умолчанию используйте регулятор поворотного крепления на пульте дистанционного управления. Трехосевое поворотное крепление обеспечивает устойчивость платформы для закрепленной камеры, позволяя снимать стабилизированные изображения и видео. Гиростабилизированная платформа видеокамеры

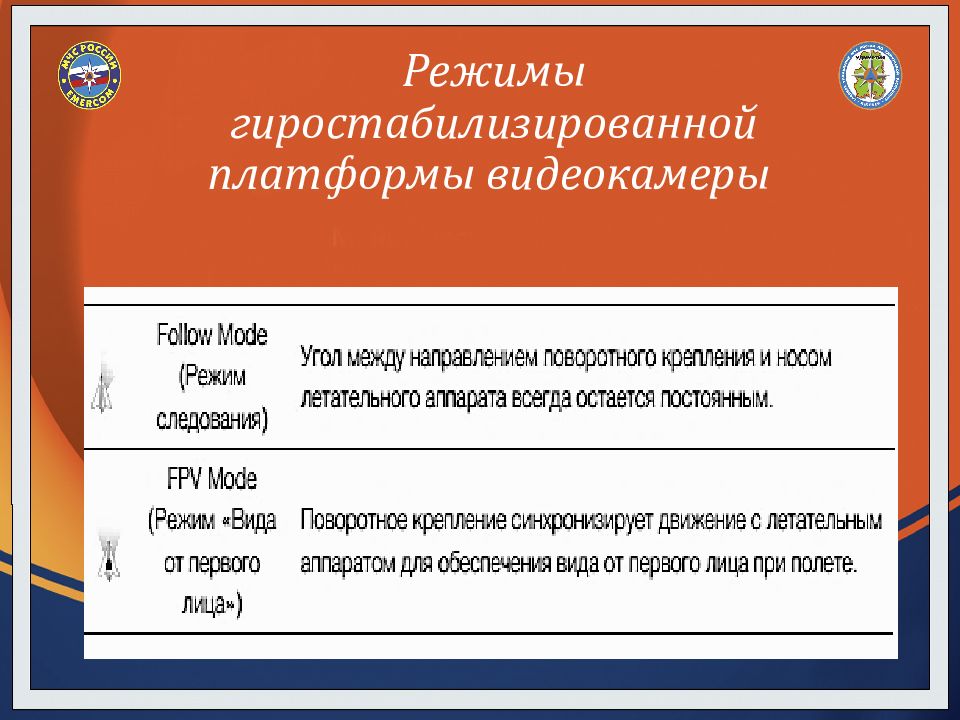

Режимы гиростабилизированной платформы видеокамеры

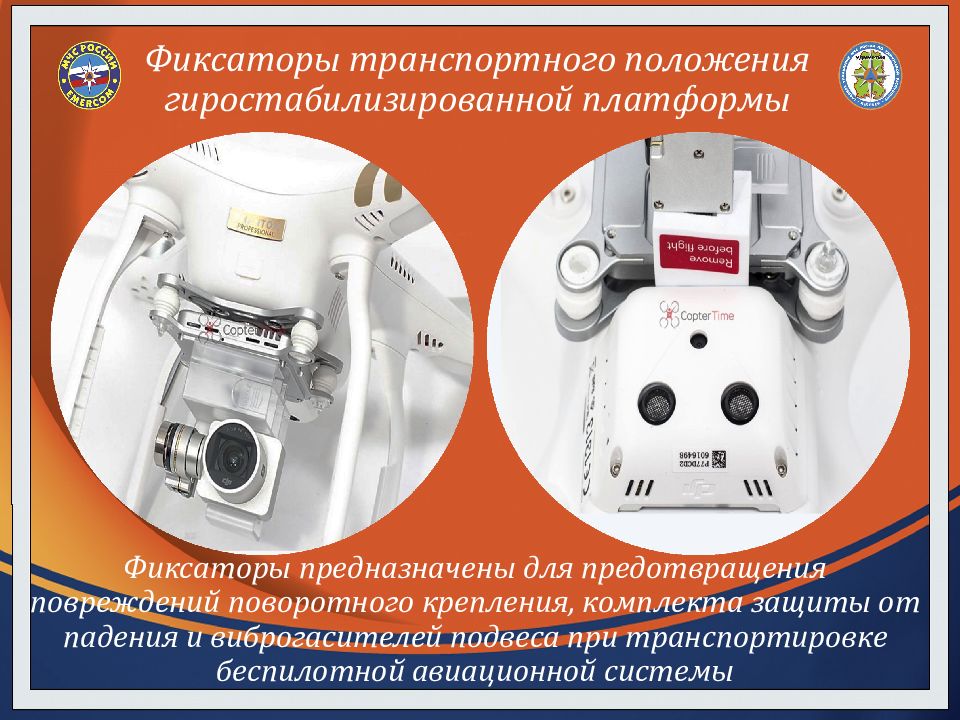

Фиксаторы предназначены для предотвращения повреждений поворотного крепления, комплекта защиты от падения и виброгасителей подвеса при транспортировке беспилотной авиационной системы Фиксаторы транспортного положения гиростабилизированной платформы
① ② Два штифта обеспечивают надежность фиксации поворотного крепления и камеры на летательном аппарате. Если требуются новые или дополнительные штифты, установите штифт ① через отверстие в виброгасителе в центральное отверстие платформы поворотного крепления ② Затем зафиксируйте их, как показано ③ Рекомендуется устанавливать штифты комплекта защиты от падения диагонально друг к другу. Необходимо проверять исправность комплекта защиты и виброгасителей перед каждым полетом. Гиростабилизированная платформа видеокамеры

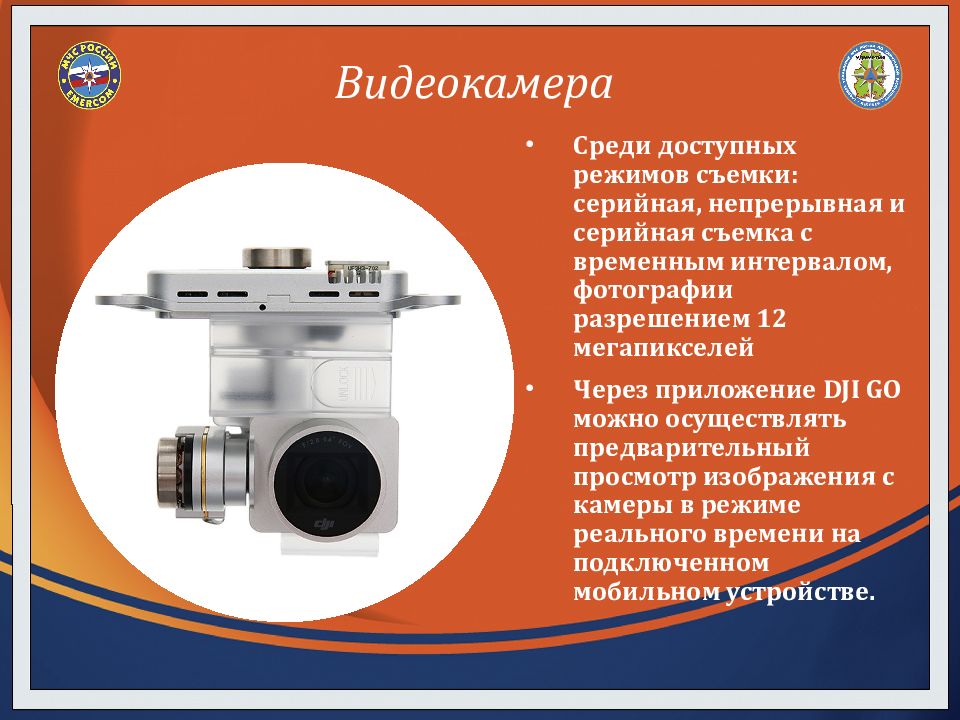

Среди доступных режимов съемки: серийная, непрерывная и серийная съемка с временным интервалом, фотографии разрешением 12 мегапикселей Через приложение DJI GO можно осуществлять предварительный просмотр изображения с камеры в режиме реального времени на подключенном мобильном устройстве. Видеокамера

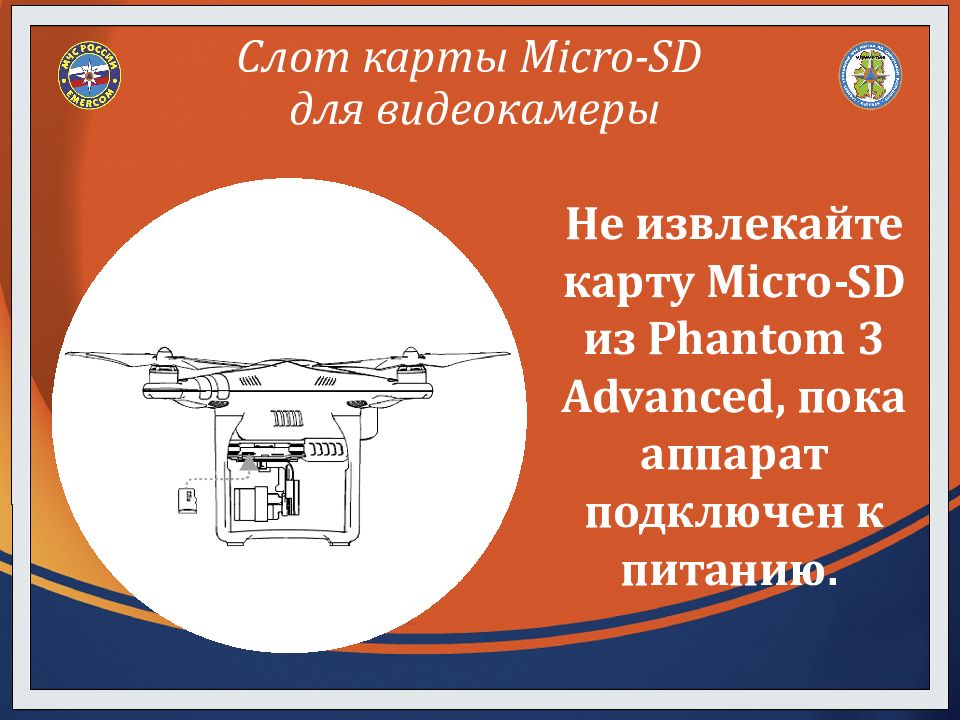

Не извлекайте карту Micro -SD из Phantom 3 Advanced, пока аппарат подключен к питанию. Слот карты Micro-SD для видеокамеры

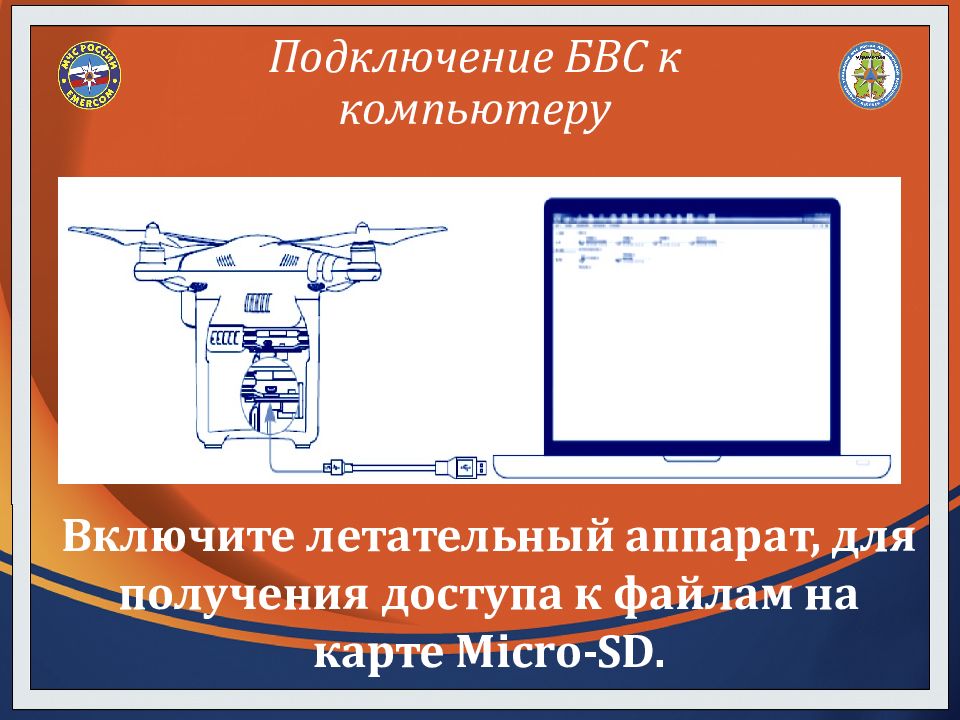

Включите летательный аппарат, дл я получения доступа к файлам на карте Micro -SD. Подключение БВС к компьютеру

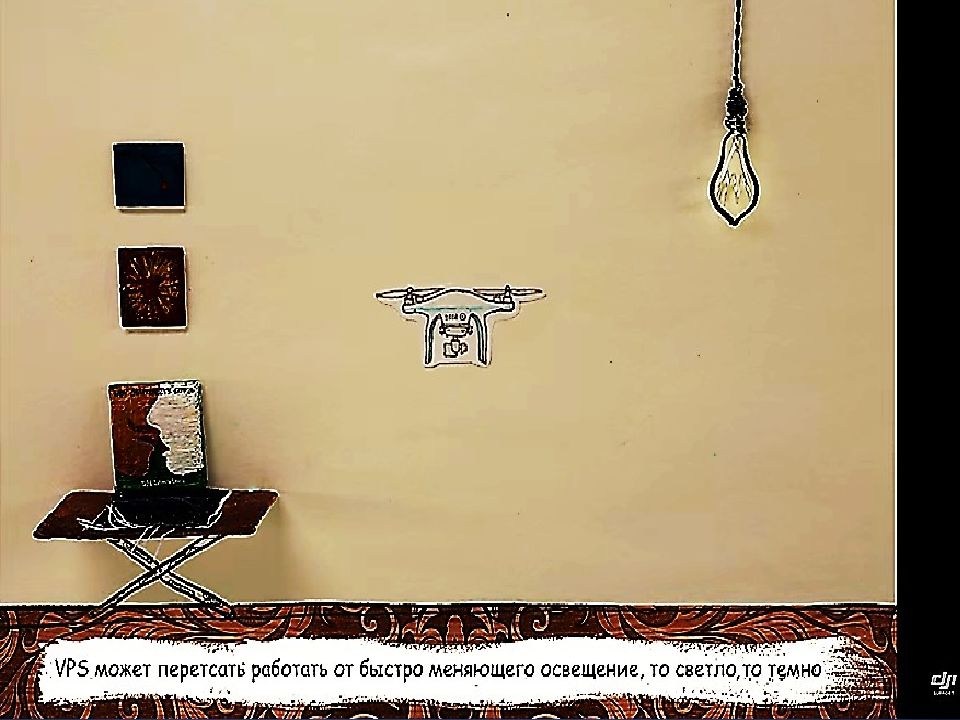

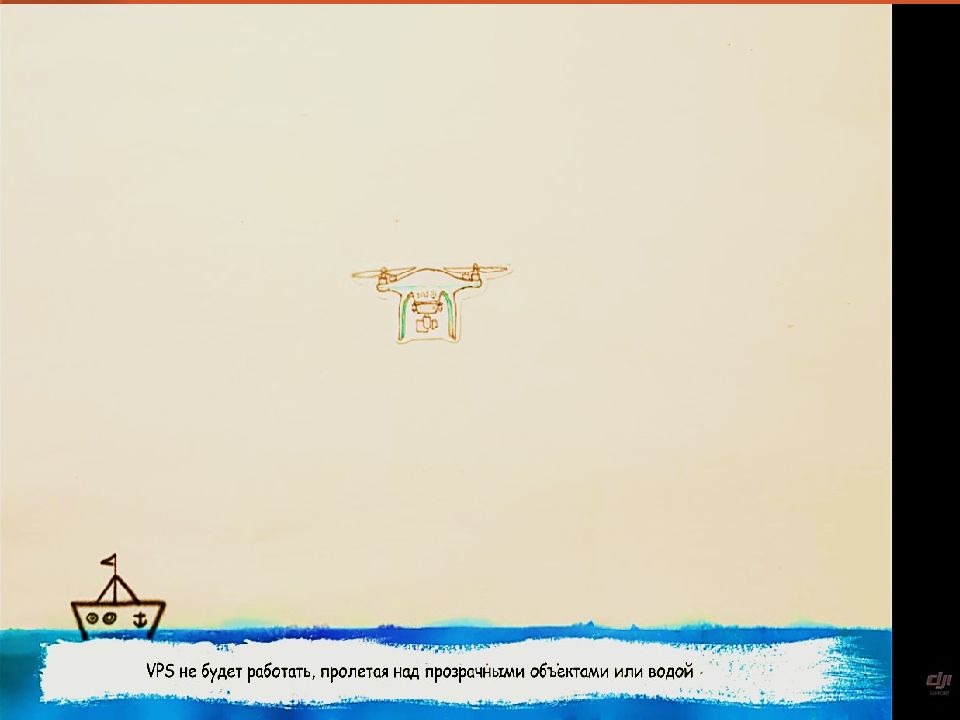

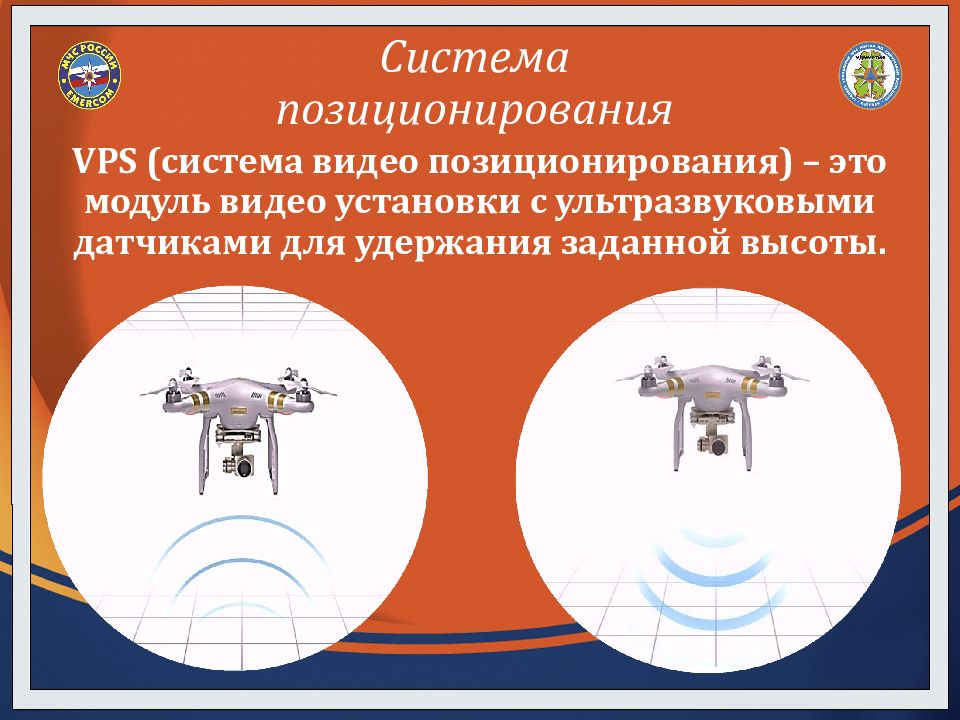

VPS ( c истема видео позиционирования) – это модуль видео установки с ультразвуковыми датчиками для удержания заданной высоты. Система позиционирования

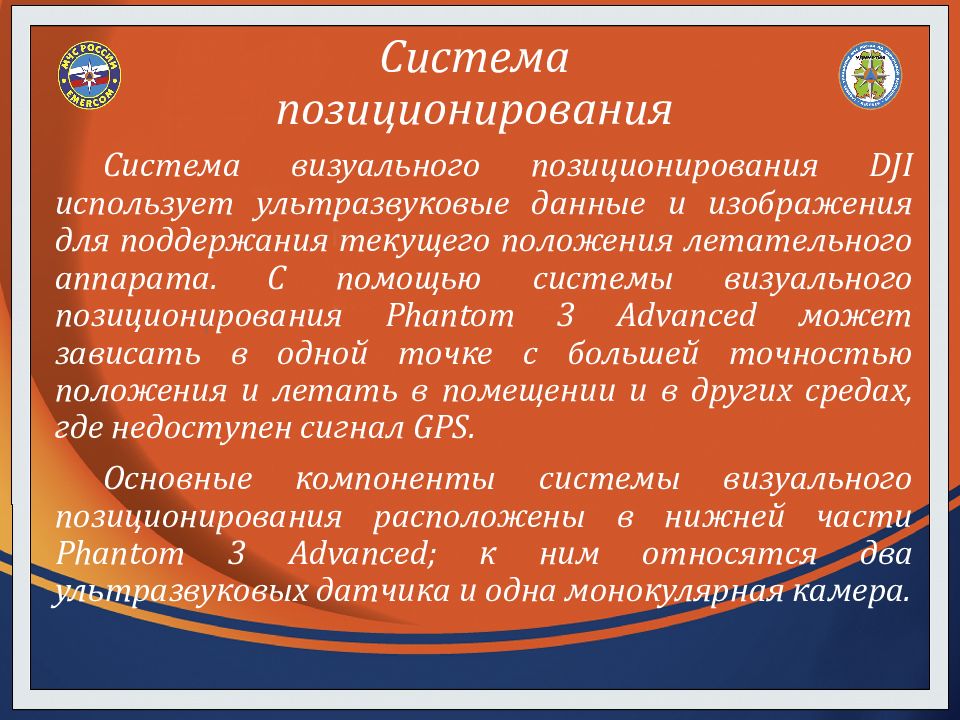

Система визуального позиционирования DJI использует ультразвуковые данные и изображения для поддержания текущего положения летательного аппарата. С помощью системы визуального позиционирования Phantom 3 Advanced может зависать в одной точке с большей точностью положения и летать в помещении и в других средах, где недоступен сигнал GPS. Основные компоненты системы визуального позиционирования расположены в нижней части Phantom 3 Advanced; к ним относятся два ультразвуковых датчика и одна монокулярная камера. Система позиционирования

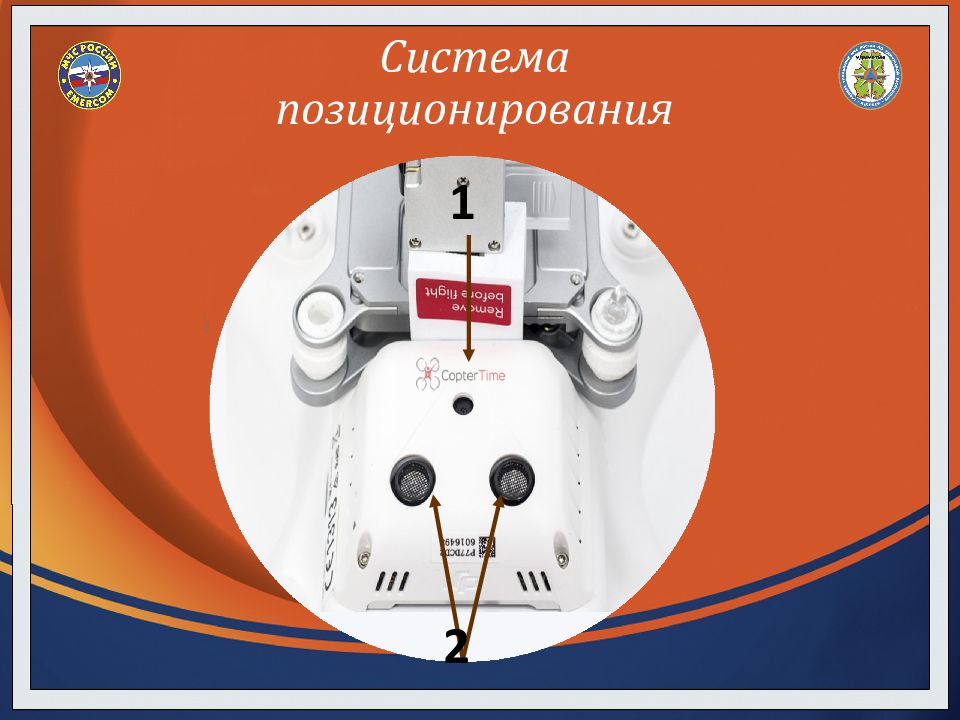

1 Система позиционирования 2

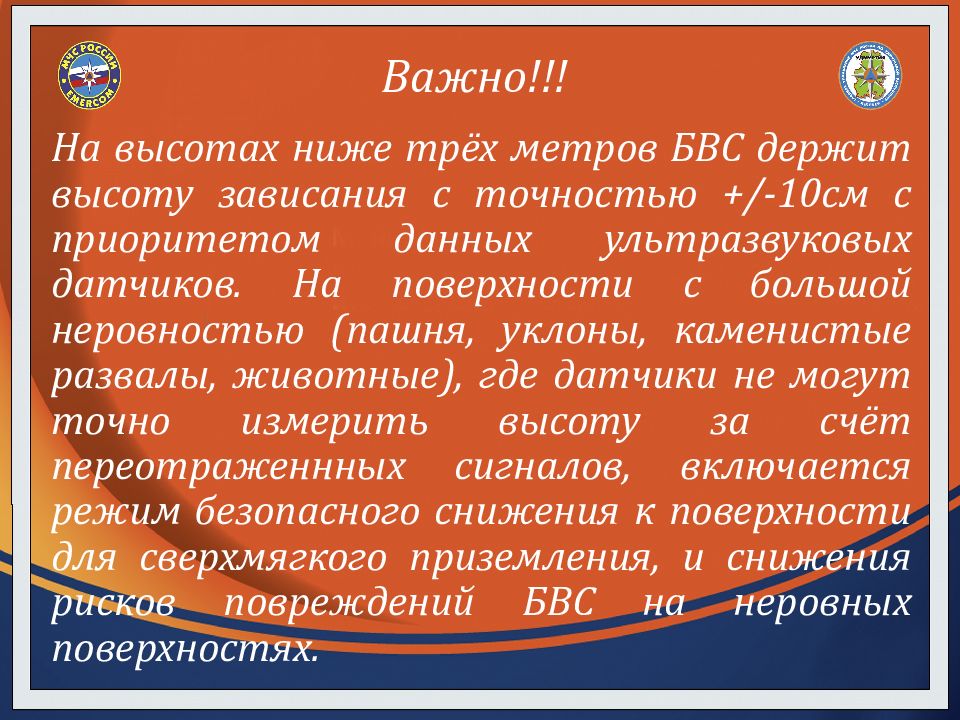

На высотах ниже трёх метров БВС держит высоту зависания с точностью +/-10см с приоритетом данных ультразвуковых датчиков. На поверхности с большой неровностью (пашня, уклоны, каменистые развалы, животные), где датчики не могут точно измерить высоту за счёт переотраженнных сигналов, включается режим безопасного снижения к поверхности для сверхмягкого приземления, и снижения рисков повреждений БВС на неровных поверхностях. Важно!!!

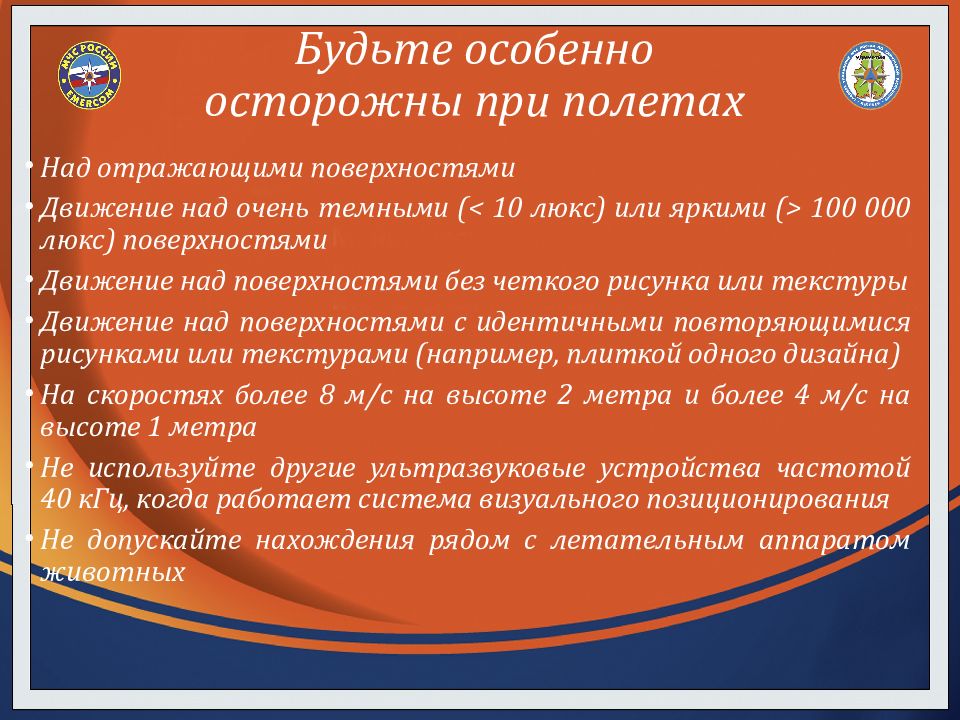

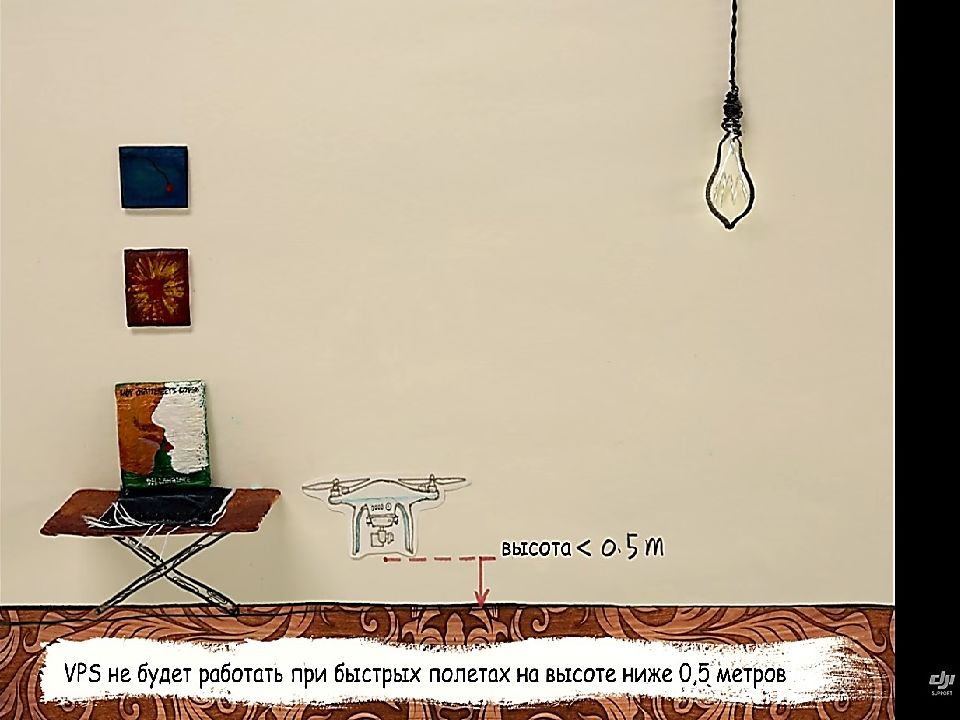

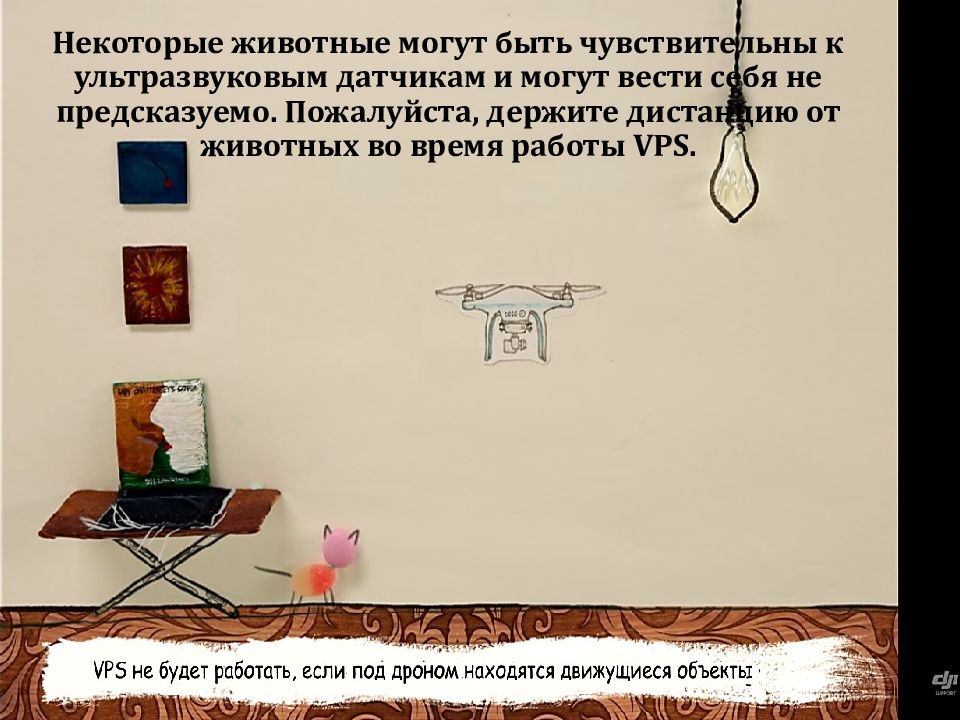

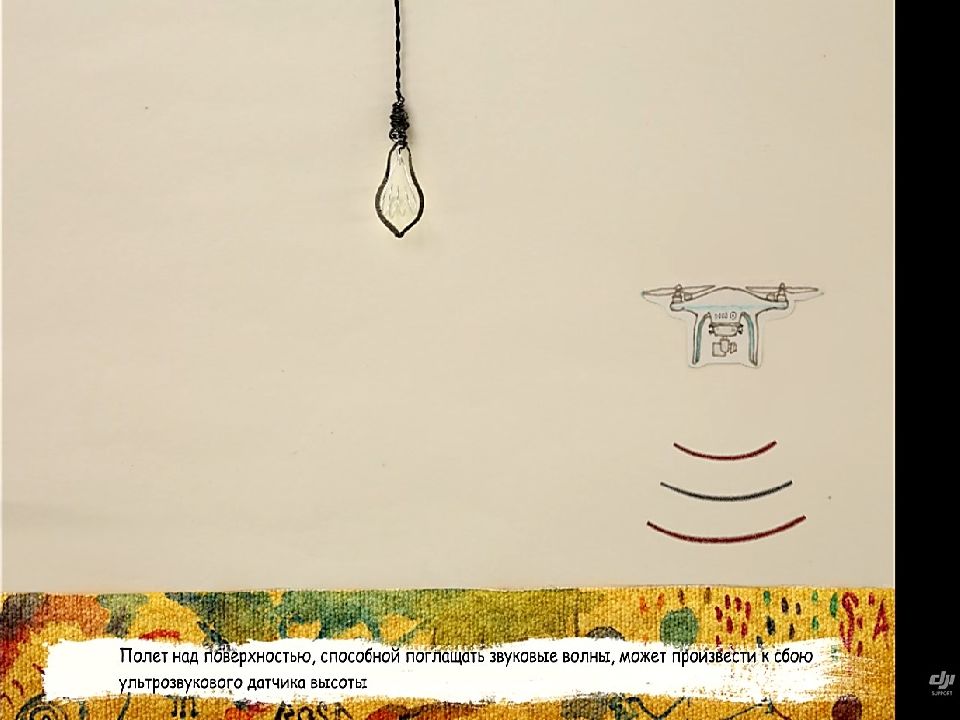

Над отражающими поверхностями Движение над очень темными (< 10 люкс) или яркими (> 100 000 люкс) поверхностями Движение над поверхностями без четкого рисунка или текстуры Движение над поверхностями с идентичными повторяющимися рисунками или текстурами (например, плиткой одного дизайна) На скоростях более 8 м/с на высоте 2 метра и более 4 м/с на высоте 1 метра Не используйте другие ультразвуковые устройства частотой 40 кГц, когда работает система визуального позиционирования Не допускайте нахождения рядом с летательным аппаратом животных Будьте особенно осторожны при полетах

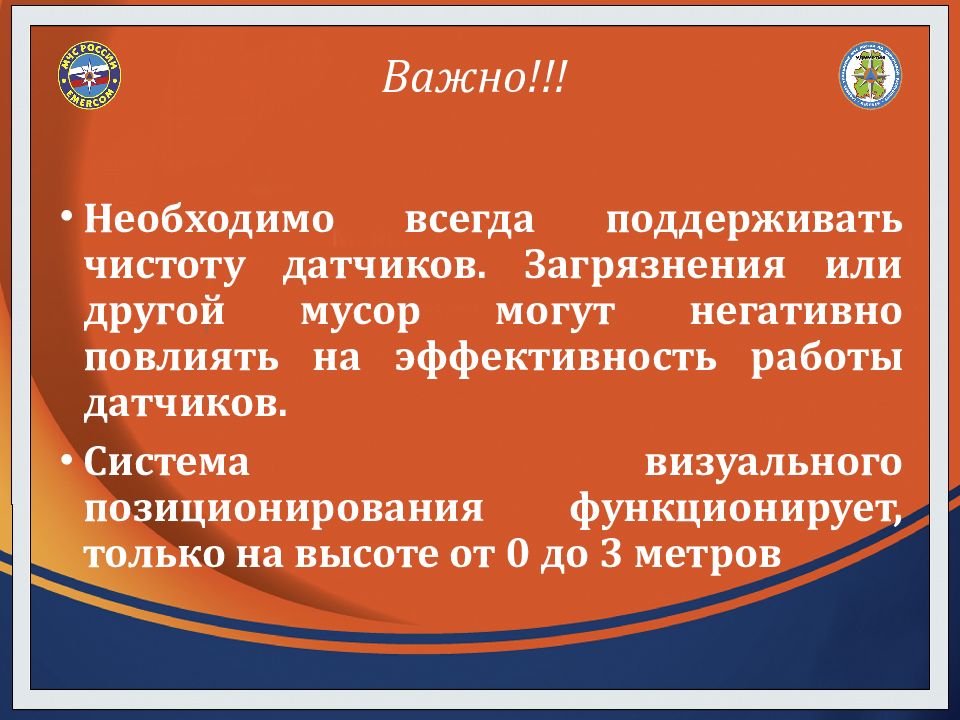

Необходимо всегда поддерживать чистоту датчиков. Загрязнения или другой мусор могут негативно повлиять на эффективность работы датчиков. Система визуального позиционирования функционирует, только на высоте от 0 до 3 метров Важно!!!

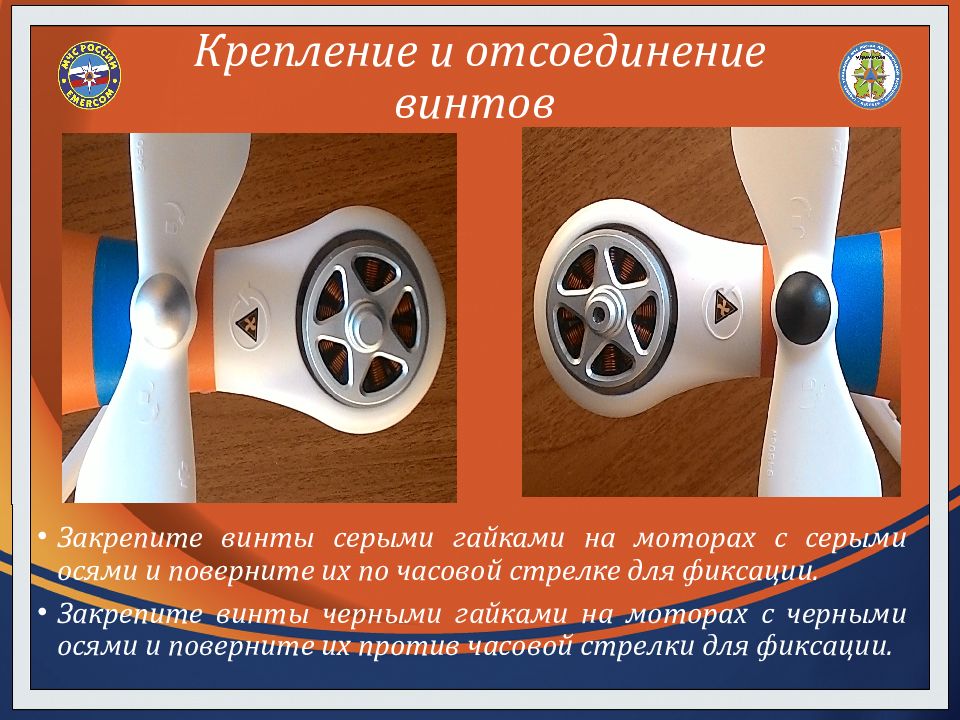

Закрепите винты серыми гайками на моторах с серыми осями и поверните их по часовой стрелке для фиксации. Закрепите винты черными гайками на моторах с черными осями и поверните их против часовой стрелки для фиксации. Крепление и отсоединение винтов
Блокировка : поверните пропеллеры в указанном направлении, чтобы установить и затянуть Разблокировка : поверните пропеллеры в указанном направлении, чтобы ослабить крепление и снять Крепление и отсоединение винтов

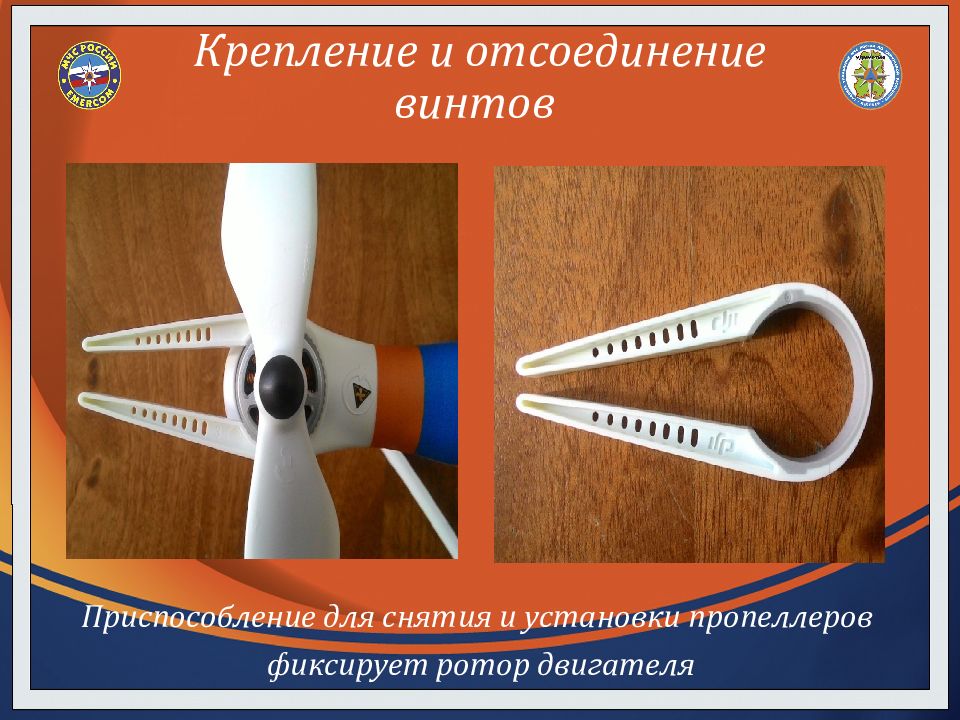

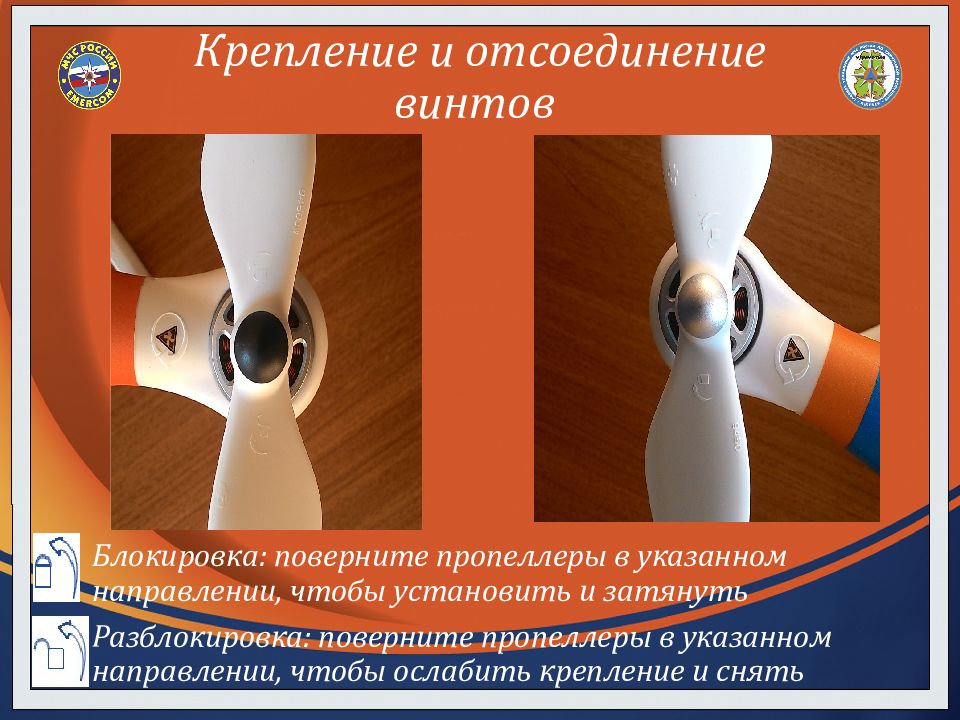

Приспособление для снятия и установки пропеллеров фиксирует ротор двигателя Крепление и отсоединение винтов

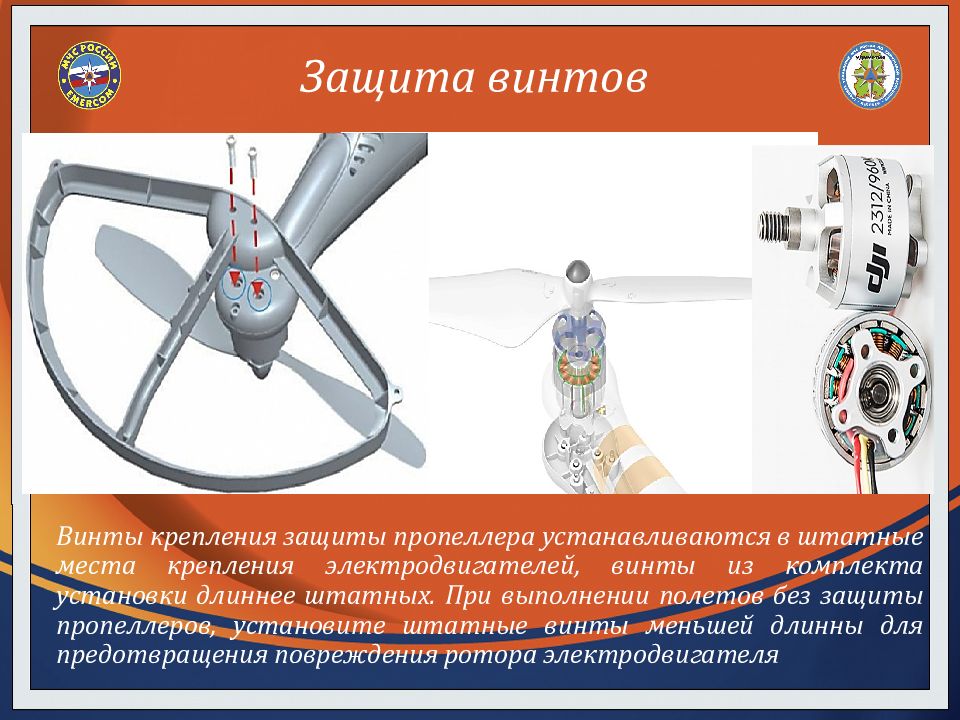

Винты крепления защиты пропеллера устанавливаются в штатные места крепления электродвигателей, винты из комплекта установки длиннее штатных. При выполнении полетов без защиты пропеллеров, установите штатные винты меньшей длинны для предотвращения повреждения ротора электродвигателя Защита винтов

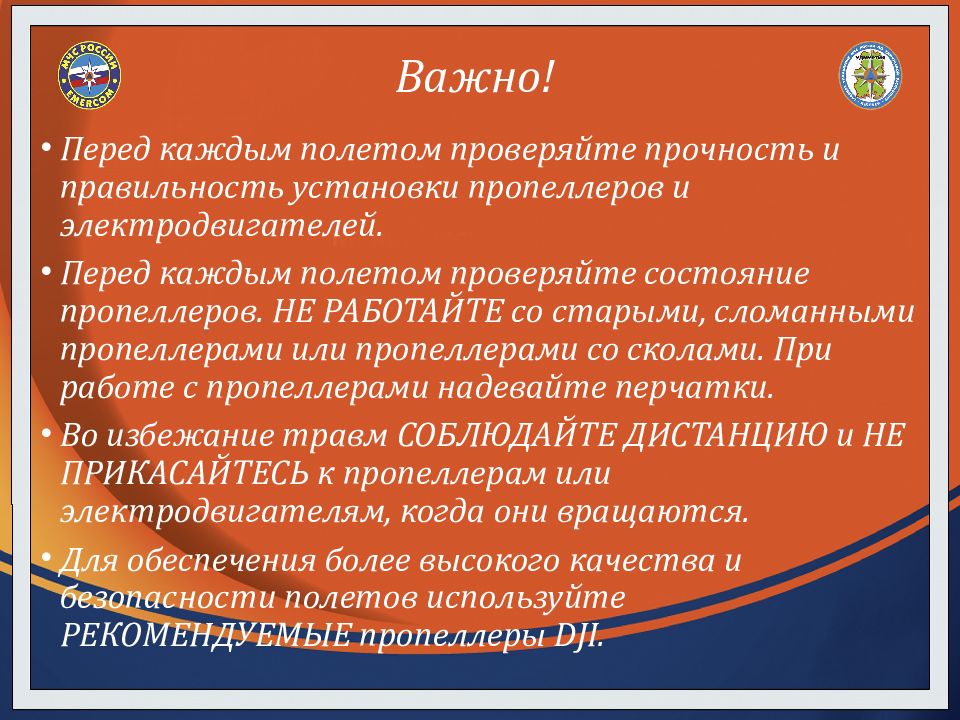

Перед каждым полетом проверяйте прочность и правильность установки пропеллеров и электродвигателей. Перед каждым полетом проверяйте состояние пропеллеров. НЕ РАБОТАЙТЕ со старыми, сломанными пропеллерами или пропеллерами со сколами. При работе с пропеллерами надевайте перчатки. Во избежание травм СОБЛЮДАЙТЕ ДИСТАНЦИЮ и НЕ ПРИКАСАЙТЕСЬ к пропеллерам или электродвигателям, когда они вращаются. Для обеспечения более высокого качества и безопасности полетов используйте РЕКОМЕНДУЕМЫЕ пропеллеры DJI. Важно!

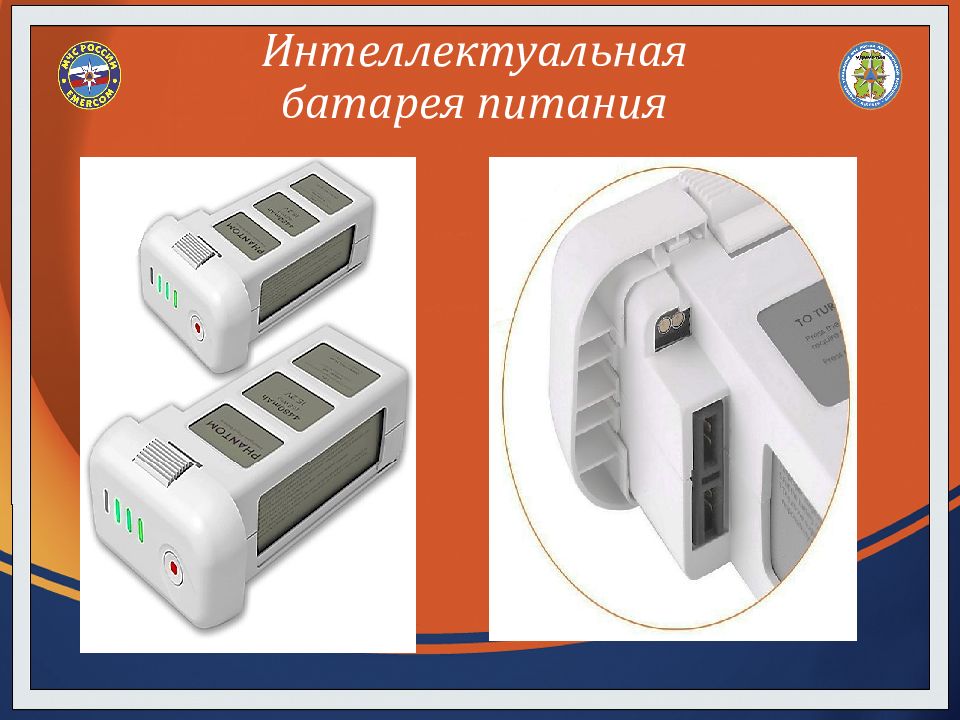

Интеллектуальная батарея питания

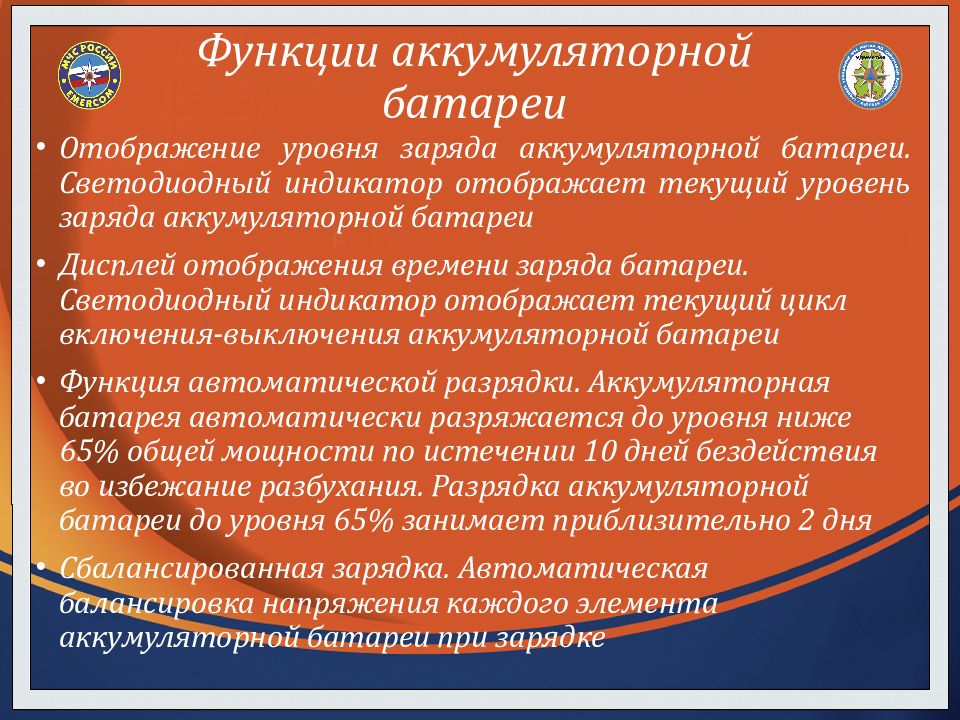

Отображение уровня заряда аккумуляторной батареи. Светодиодный индикатор отображает текущий уровень заряда аккумуляторной батареи Дисплей отображения времени заряда батареи. Светодиодный индикатор отображает текущий цикл включения-выключения аккумуляторной батареи Функция автоматической разрядки. Аккумуляторная батарея автоматически разряжается до уровня ниже 65% общей мощности по истечении 10 дней бездействия во избежание разбухания. Разрядка аккумуляторной батареи до уровня 65% занимает приблизительно 2 дня Сбалансированная зарядка. Автоматическая балансировка напряжения каждого элемента аккумуляторной батареи при зарядке Функции аккумуляторной батареи

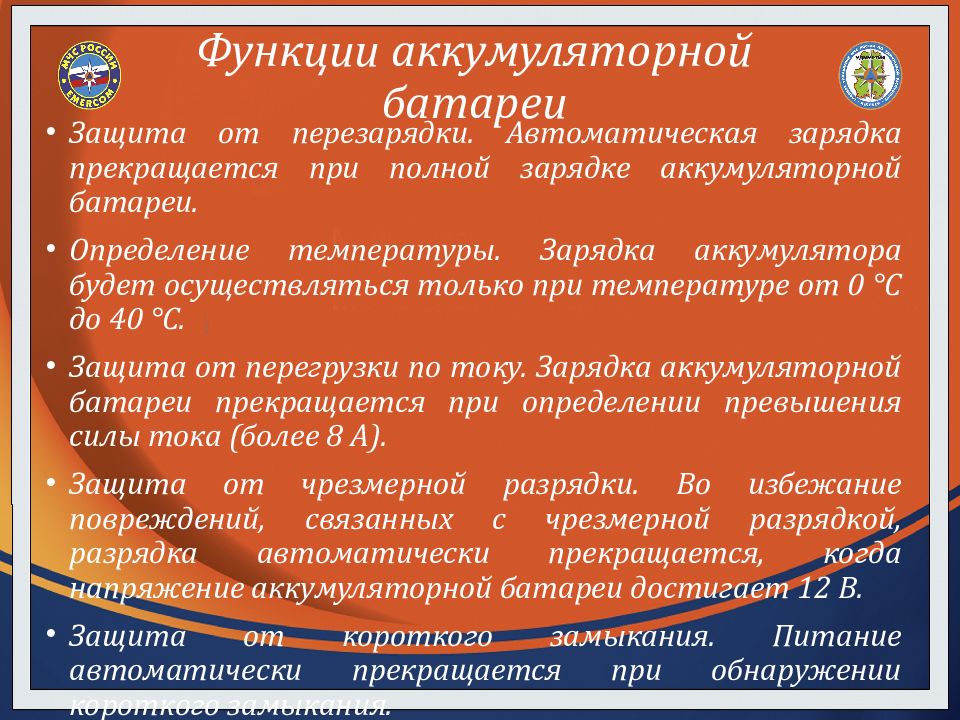

Защита от перезарядки. Автоматическая зарядка прекращается при полной зарядке аккумуляторной батареи. Определение температуры. Зарядка аккумулятора будет осуществляться только при температуре от 0 °C до 40 °C. Защита от перегрузки по току. Зарядка аккумуляторной батареи прекращается при определении превышения силы тока (более 8 А). Защита от чрезмерной разрядки. Во избежание повреждений, связанных с чрезмерной разрядкой, разрядка автоматически прекращается, когда напряжение аккумуляторной батареи достигает 12 В. Защита от короткого замыкания. Питание автоматически прекращается при обнаружении короткого замыкания. Функции аккумуляторной батареи

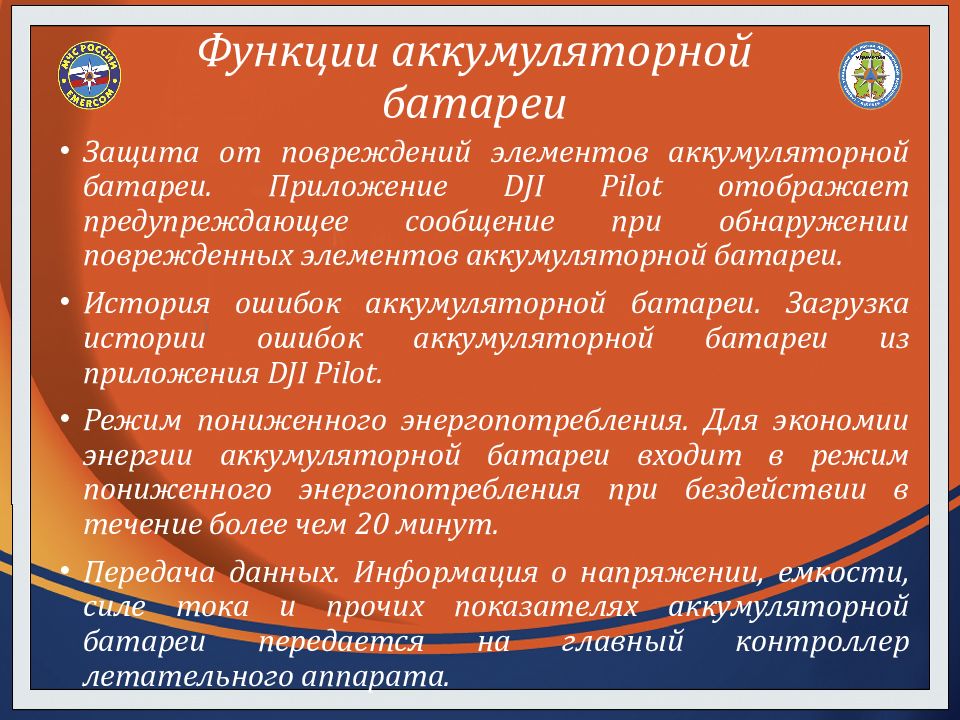

Защита от повреждений элементов аккумуляторной батареи. Приложение DJI Pilot отображает предупреждающее сообщение при обнаружении поврежденных элементов аккумуляторной батареи. История ошибок аккумуляторной батареи. Загрузка истории ошибок аккумуляторной батареи из приложения DJI Pilot. Режим пониженного энергопотребления. Для экономии энергии аккумуляторной батареи входит в режим пониженного энергопотребления при бездействии в течение более чем 20 минут. Передача данных. Информация о напряжении, емкости, силе тока и прочих показателях аккумуляторной батареи передается на главный контроллер летательного аппарата. Функции аккумуляторной батареи

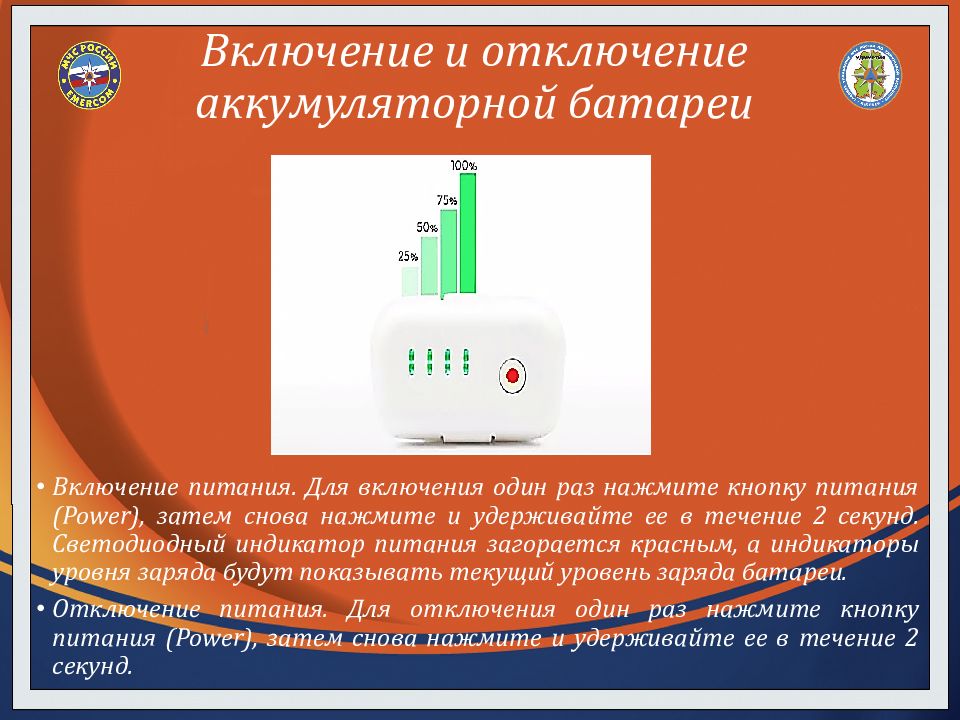

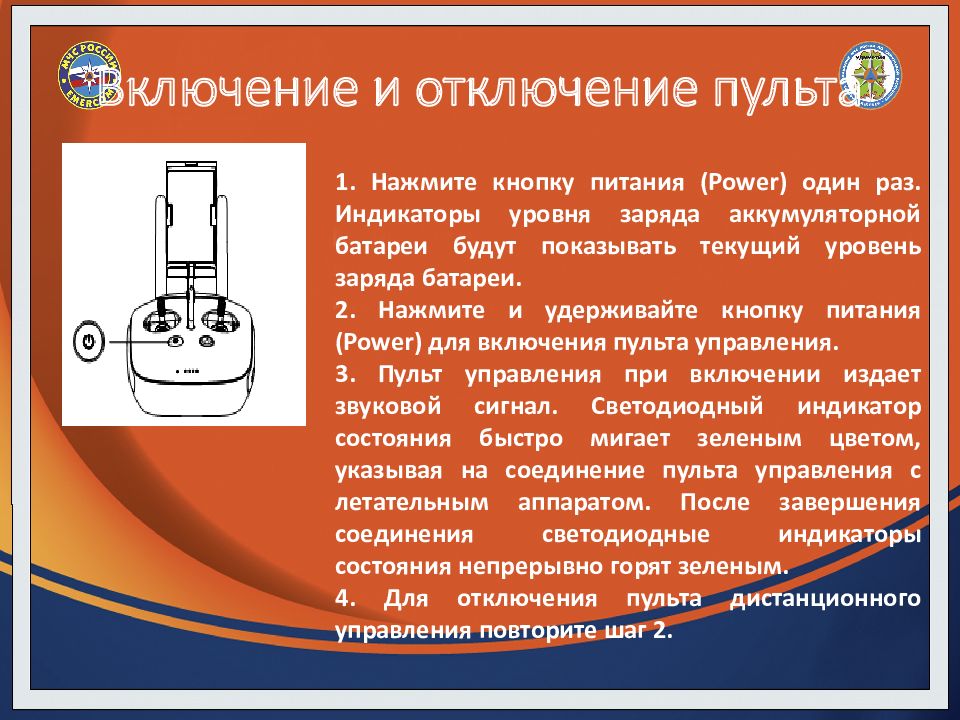

Включение питания. Для включения один раз нажмите кнопку питания ( Power ), затем снова нажмите и удерживайте ее в течение 2 секунд. Светодиодный индикатор питания загорается красным, а индикаторы уровня заряда будут показывать текущий уровень заряда батареи. Отключение питания. Для отключения один раз нажмите кнопку питания ( Power ), затем снова нажмите и удерживайте ее в течение 2 секунд. Включение и отключение аккумуляторной батареи

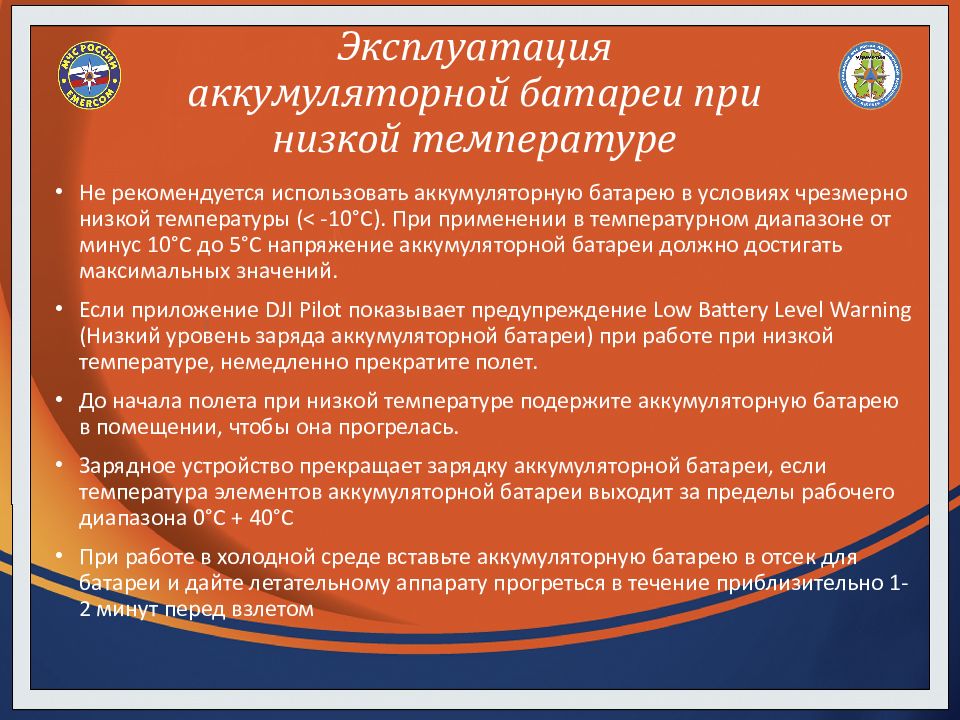

Не рекомендуется использовать аккумуляторную батарею в условиях чрезмерно низкой температуры (< -10°C). При применении в температурном диапазоне от минус 10°C до 5°C напряжение аккумуляторной батареи должно достигать максимальных значений. Если приложение DJI Pilot показывает предупреждение Low Battery Level Warning (Низкий уровень заряда аккумуляторной батареи) при работе при низкой температуре, немедленно прекратите полет. До начала полета при низкой температуре подержите аккумуляторную батарею в помещении, чтобы она прогрелась. Зарядное устройство прекращает зарядку аккумуляторной батареи, если температура элементов аккумуляторной батареи выходит за пределы рабочего диапазона 0°C + 40°C При работе в холодной среде вставьте аккумуляторную батарею в отсек для батареи и дайте летательному аппарату прогреться в течение приблизительно 1-2 минут перед взлетом Эксплуатация аккумуляторной батареи при низкой температуре

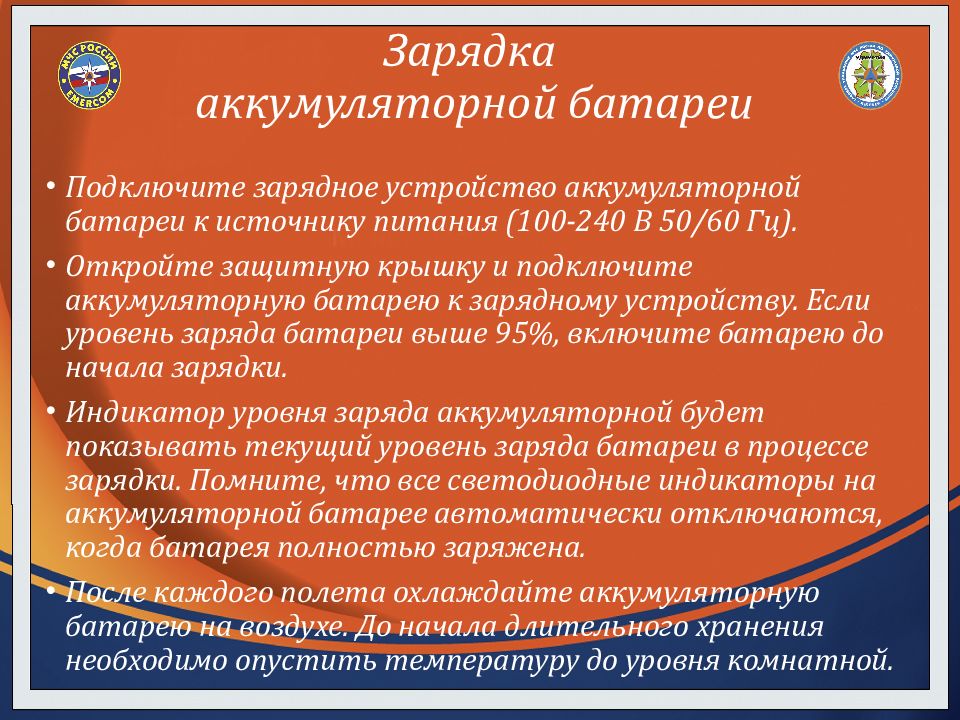

Подключите зарядное устройство аккумуляторной батареи к источнику питания (100-240 В 50/60 Гц). Откройте защитную крышку и подключите аккумуляторную батарею к зарядному устройству. Если уровень заряда батареи выше 95%, включите батарею до начала зарядки. Индикатор уровня заряда аккумуляторной будет показывать текущий уровень заряда батареи в процессе зарядки. Помните, что все светодиодные индикаторы на аккумуляторной батарее автоматически отключаются, когда батарея полностью заряжена. После каждого полета охлаждайте аккумуляторную батарею на воздухе. До начала длительного хранения необходимо опустить температуру до уровня комнатной. Зарядка аккумуляторной батареи
Не заряжайте интеллектуальную аккумуляторную батарею и пульт дистанционного управления с помощью стандартного зарядного устройства одновременно, иначе зарядное устройство может перегреться. Всегда отключайте аккумуляторную батарею до ее установки в Phantom 3 Advanced или снятия с него. Никогда не вставляйте и не извлекайте батарею во включенном состоянии. Внимание!
1. Н ажмите кнопку питания ( Power ) один раз. Индикаторы уровня заряда аккумуляторной батареи будут показывать текущий уровень заряда батареи. 2. Нажмите и удерживайте кнопку питания ( Power ) для включения пульта управления. 3. Пульт управления при включении издает звуковой сигнал. Светодиодный индикатор состояния быстро мигает зеленым цветом, указывая на соединение пульта управления с летательным аппаратом. После завершения соединения светодиодные индикаторы состояния непрерывно горят зеленым. 4. Для отключения пульта дистанционного управления повторите шаг 2.

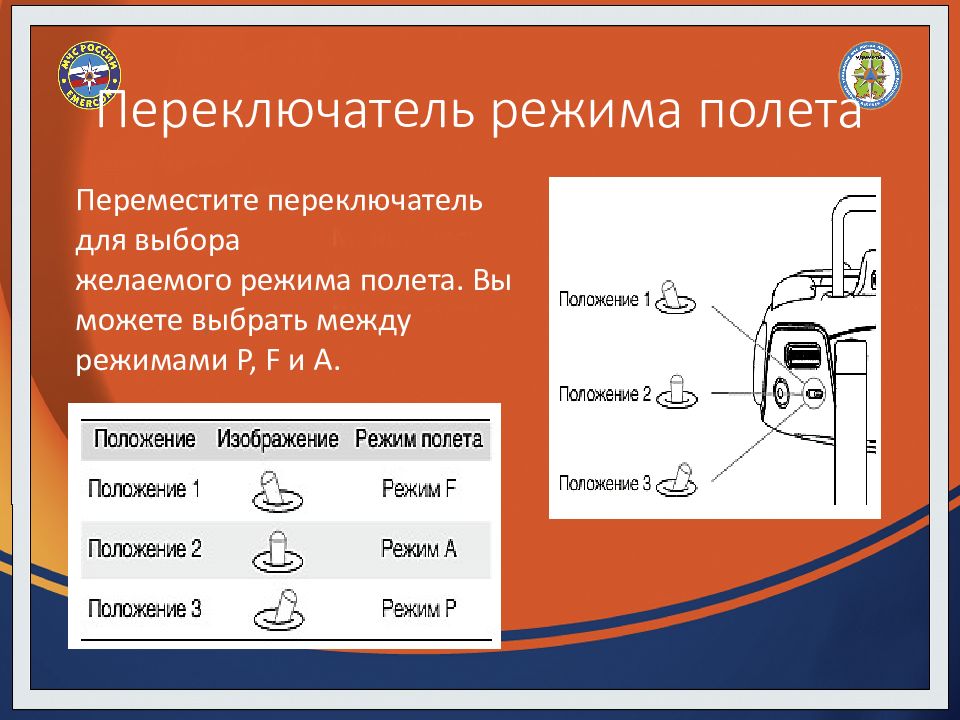

Переместите переключатель для выбора желаемого режима полета. Вы можете выбрать между режимами P, F и A.

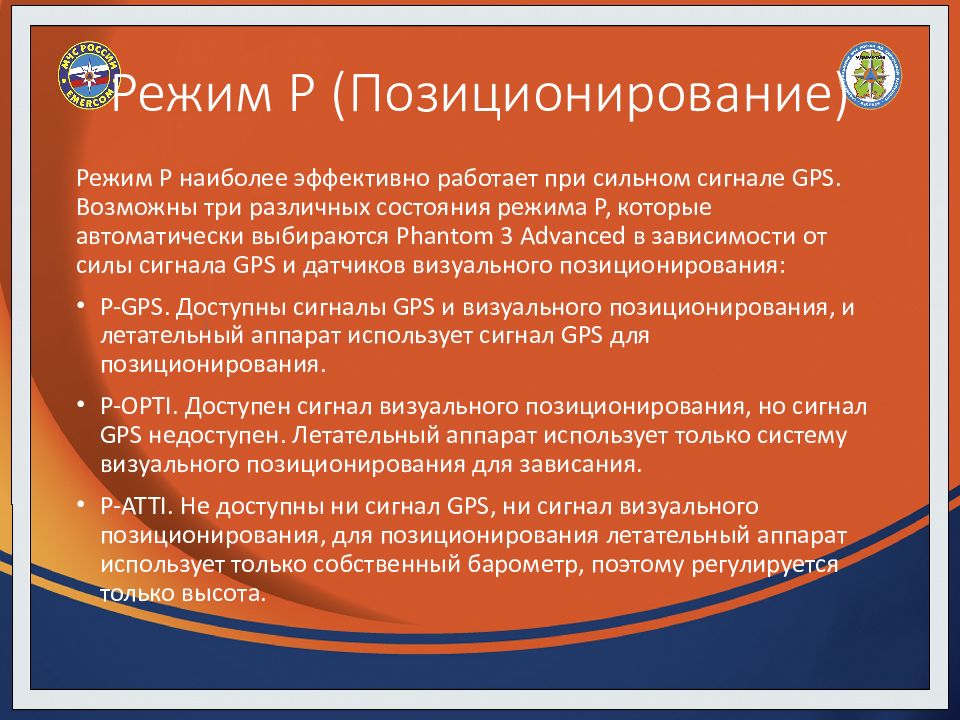

Режим P наиболее эффективно работает при сильном сигнале GPS. Возможны три различных состояния режима P, которые автоматически выбираются Phantom 3 Advanced в зависимости от силы сигнала GPS и датчиков визуального позиционирования: P-GPS. Доступны сигналы GPS и визуального позиционирования, и летательный аппарат использует сигнал GPS для позиционирования. P-OPTI. Доступен сигнал визуального позиционирования, но сигнал GPS недоступен. Летательный аппарат использует только систему визуального позиционирования для зависания. P-ATTI. Не доступны ни сигнал GPS, ни сигнал визуального п озиционирования, для позиционирования летательный аппарат использует только собственный барометр, поэтому регулируется только высота.
Сигналы GPS и системы визуального позиционирования не используются для стабилизации. Для стабилизации летательный аппарат использует только собственный барометр. Летательный аппарат может автоматически возвращаться при потере сигнала дистанционного управления, если успешно записаны координаты исходной точки ( Home Point ).
В этом режиме активируется управление интеллектуальная ориентация управления - Intelligent Orientation Control (IOC). Переключатель режима полета установлен в положении P по умолчанию. Чтобы изменить режим полета, запустите приложение DJI Pilot, зайдите на страницу Camera, нажмите на MODE и затем активируйте Multiple Flight Mode (Режим множественных полетов).

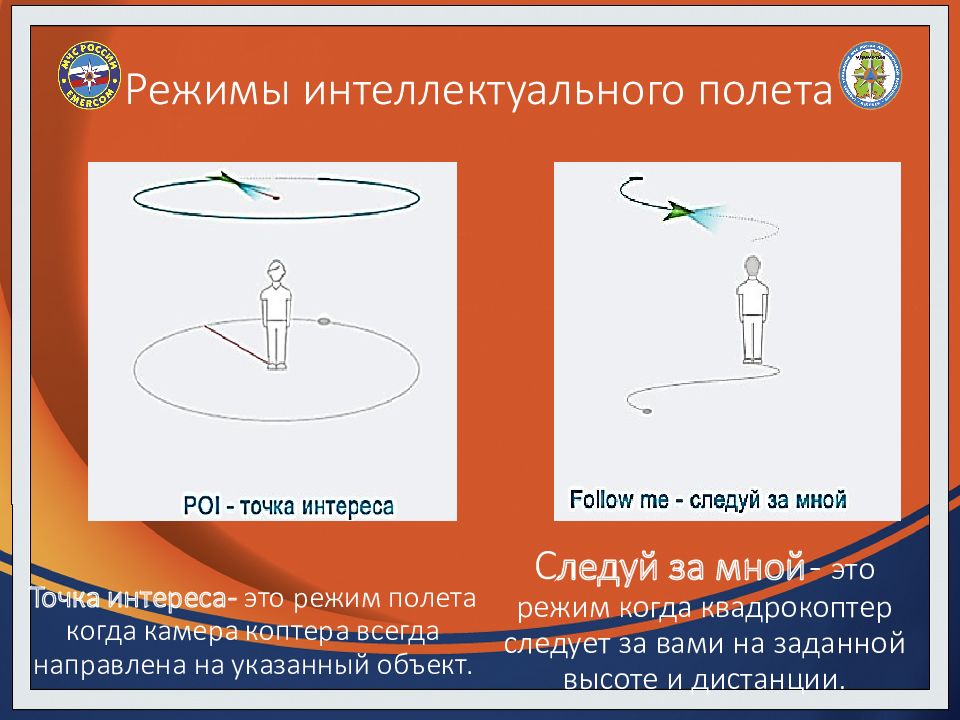

С ледуй за мной - это режим когда квадрокоптер следует за вами на заданной высоте и дистанции. Точка интереса - это режим полета когда камера коптера всегда направлена на указанный объект.

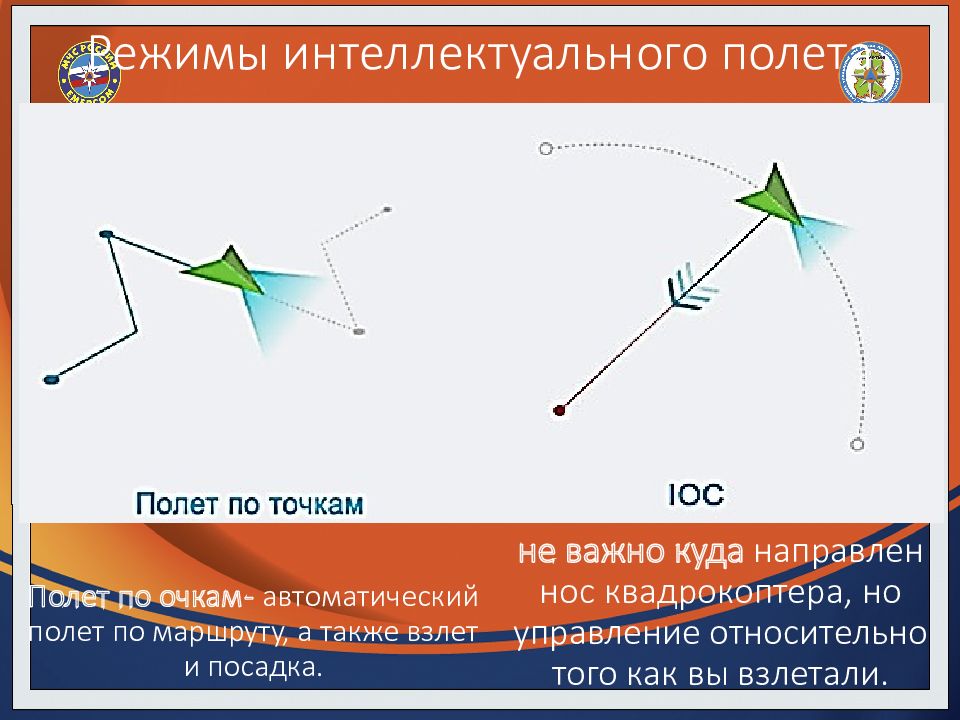

Полет по очкам - автоматический полет по маршруту, а также взлет и посадка. не важно куда направлен нос квадрокоптера, но управление относительно того как вы взлетали.

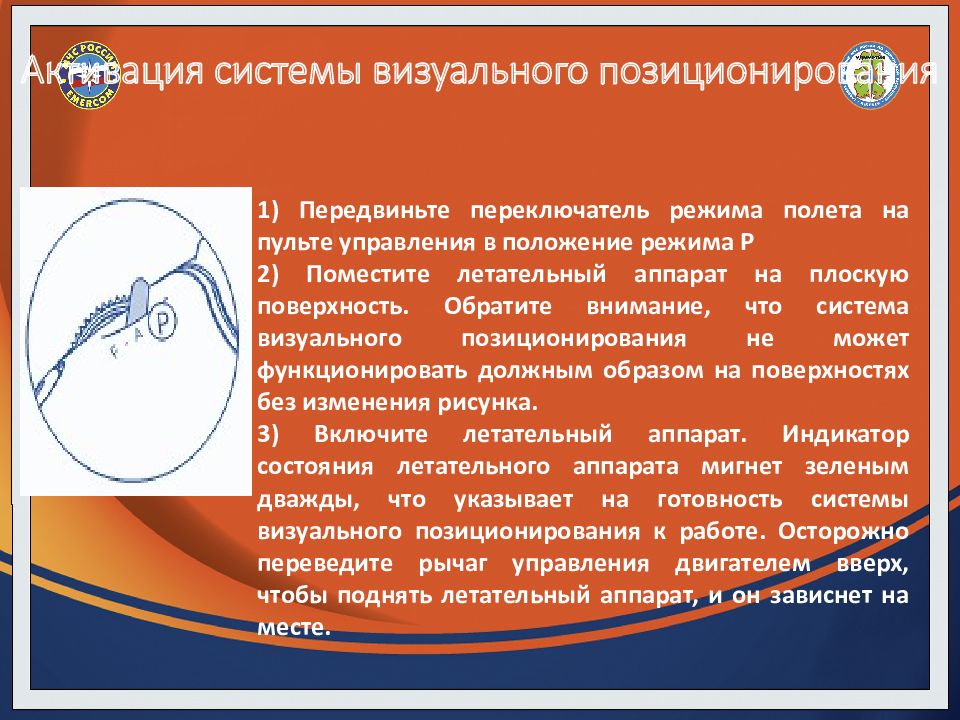

1 ) Передвиньте переключатель режима полета на пульте управления в положение режима P 2) Поместите летательный аппарат на плоскую поверхность. Обратите внимание, что система визуального позиционирования не может функционировать должным образом на поверхностях без изменения рисунка. 3 ) Включите летательный аппарат. Индикатор состояния летательного аппарата мигнет зеленым дважды, что указывает на готовность системы визуального позиционирования к работе. Осторожно переведите рычаг управления двигателем вверх, чтобы поднять летательный аппарат, и он зависнет на месте.

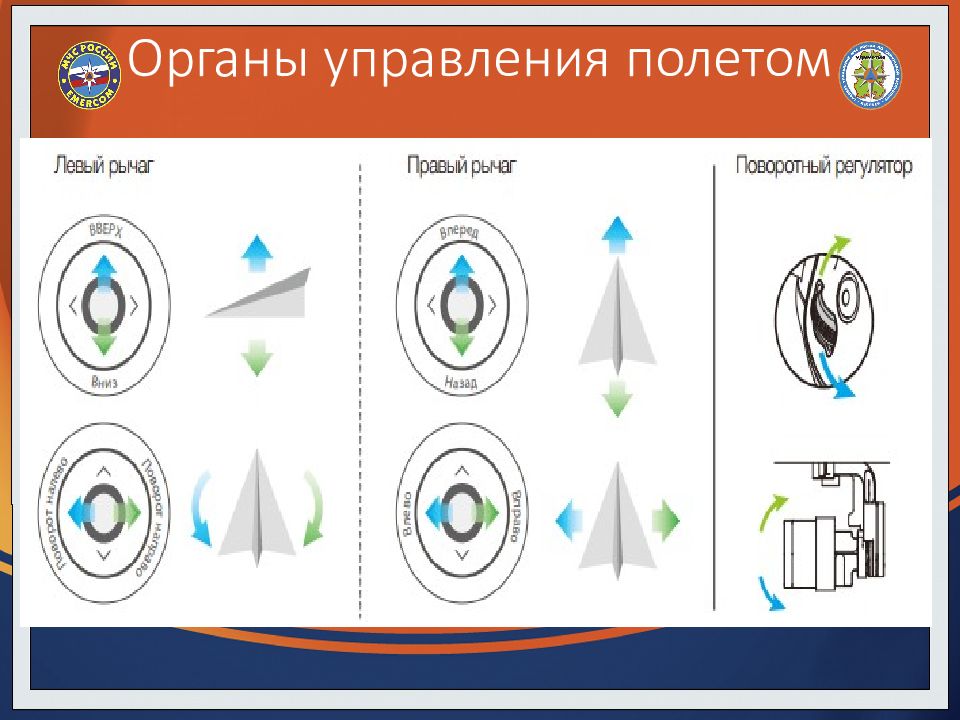

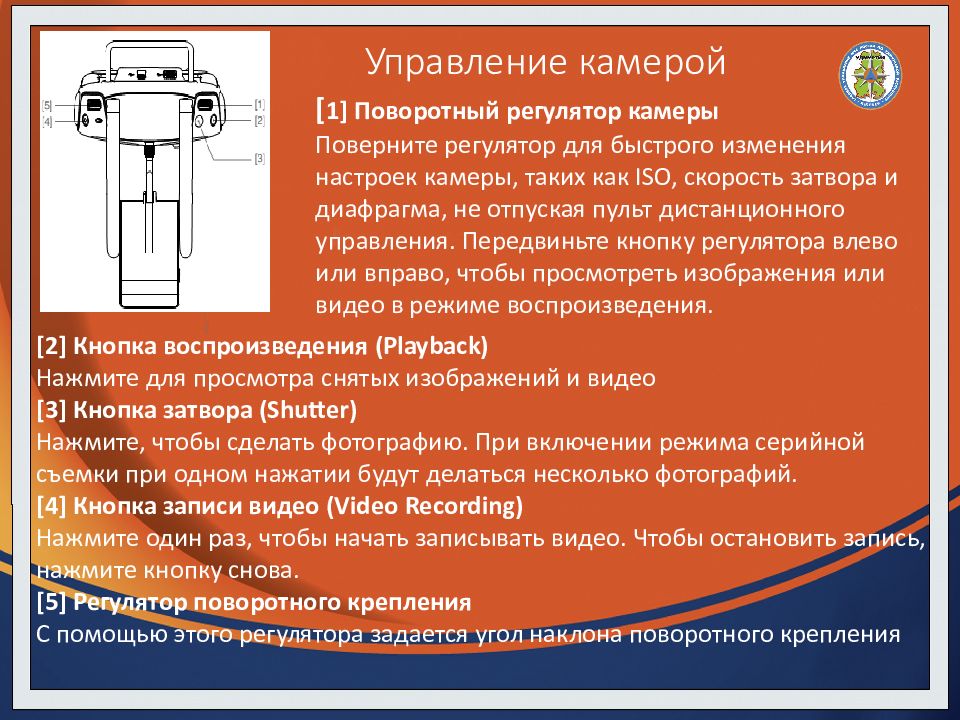

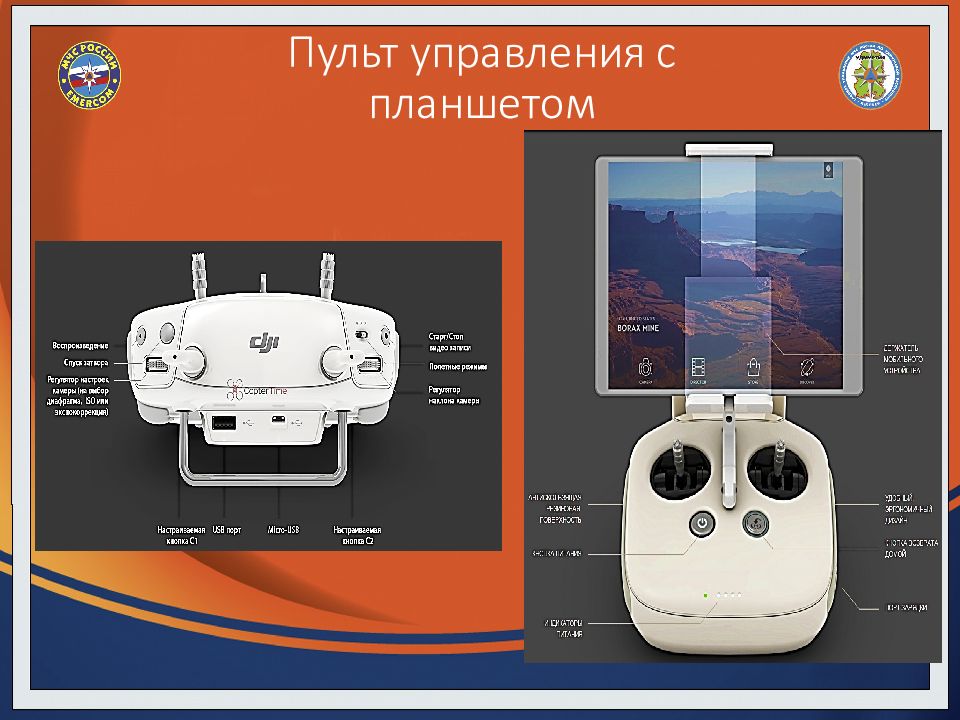

[ 1] Поворотный регулятор камеры Поверните регулятор для быстрого изменения настроек камеры, таких как ISO, скорость затвора и диафрагма, не отпуская пульт дистанционного управления. Передвиньте кнопку регулятора влево или вправо, чтобы просмотреть изображения или видео в режиме воспроизведения. [2] Кнопка воспроизведения ( Playback ) Нажмите для просмотра снятых изображений и видео [ 3] Кнопка затвора ( Shutter ) Нажмите, чтобы сделать фотографию. При включении режима серийной съемки при одном нажатии будут делаться несколько фотографий. [4] Кнопка записи видео ( Video Recording ) Нажмите один раз, чтобы начать записывать видео. Чтобы остановить запись, нажмите кнопку снова. [5] Регулятор поворотного крепления С помощью этого регулятора задается угол наклона поворотного крепления

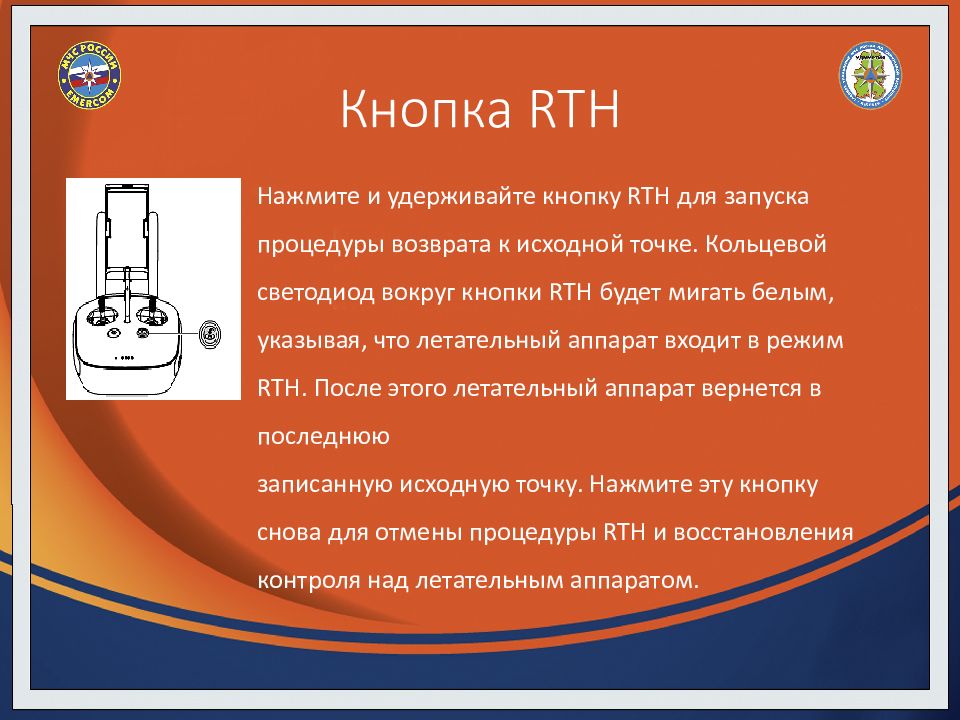

Нажмите и удерживайте кнопку RTH для запуска процедуры возврата к исходной точке. Кольцевой светодиод вокруг кнопки RTH будет мигать белым, указывая, что летательный аппарат входит в режим RTH. После этого летательный аппарат вернется в последнюю записанную исходную точку. Нажмите эту кнопку снова для отмены процедуры RTH и восстановления контроля над летательным аппаратом.

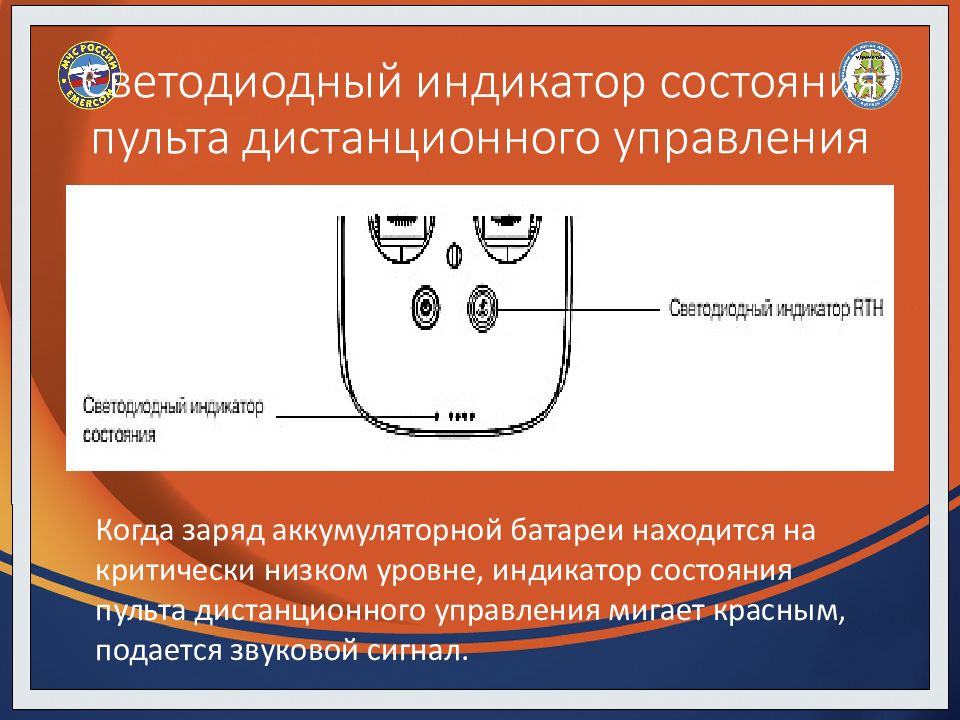

Когда заряд аккумуляторной батареи находится на критически низком уровне, индикатор состояния пульта дистанционного управления мигает красным, подается звуковой сигнал.

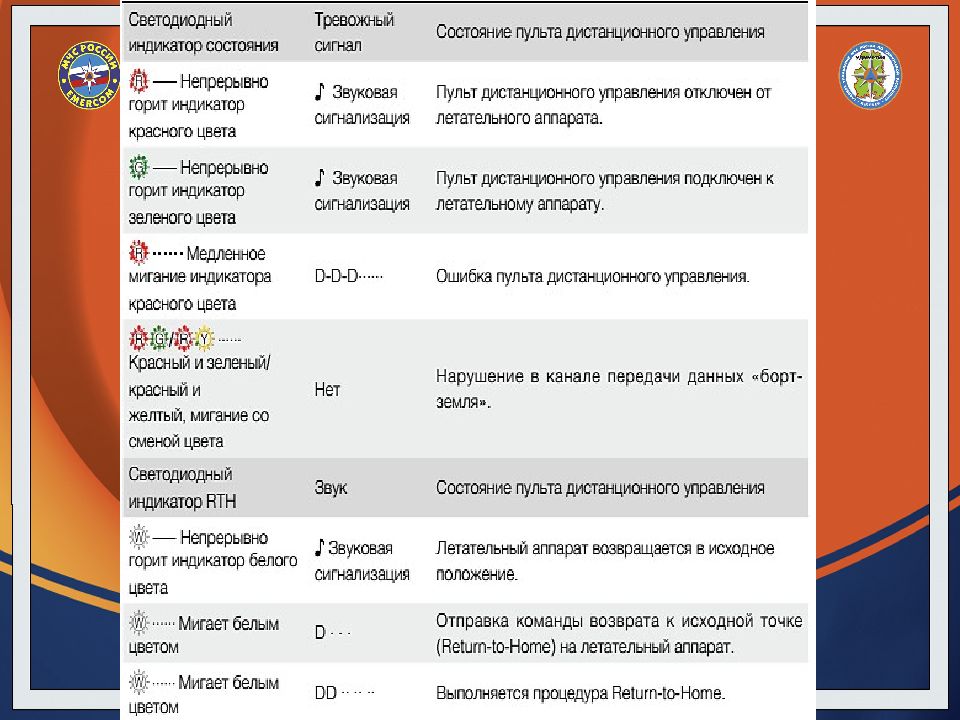

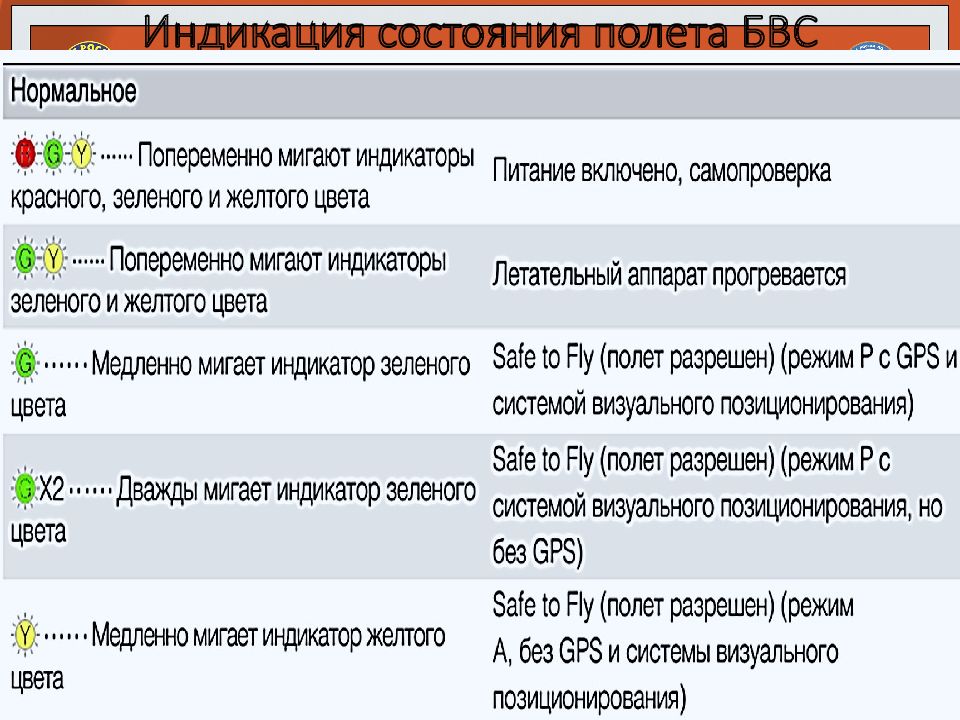

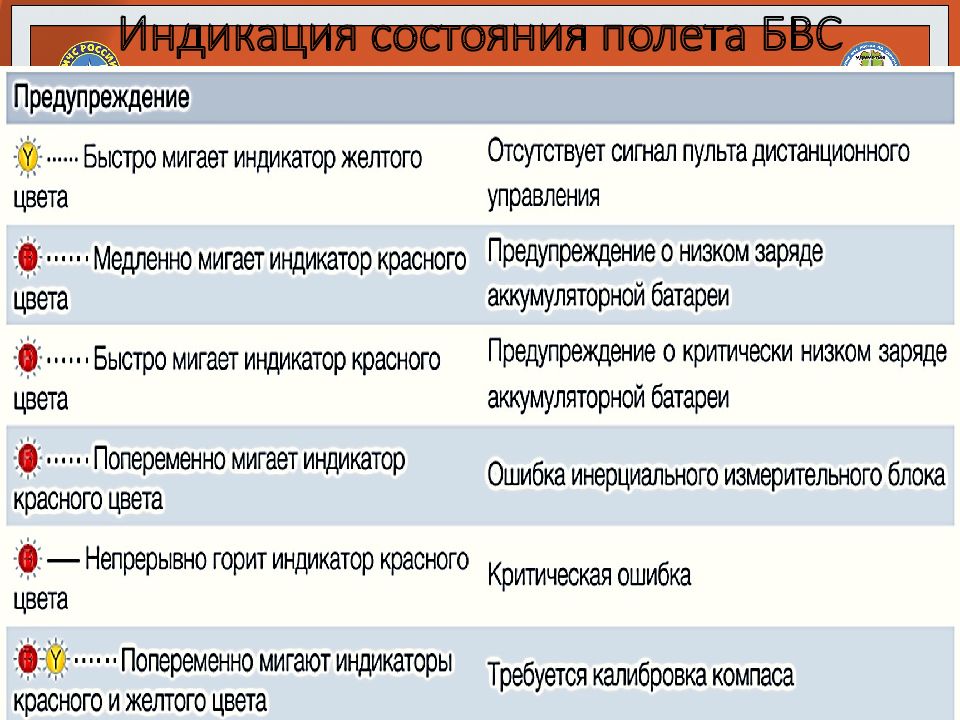

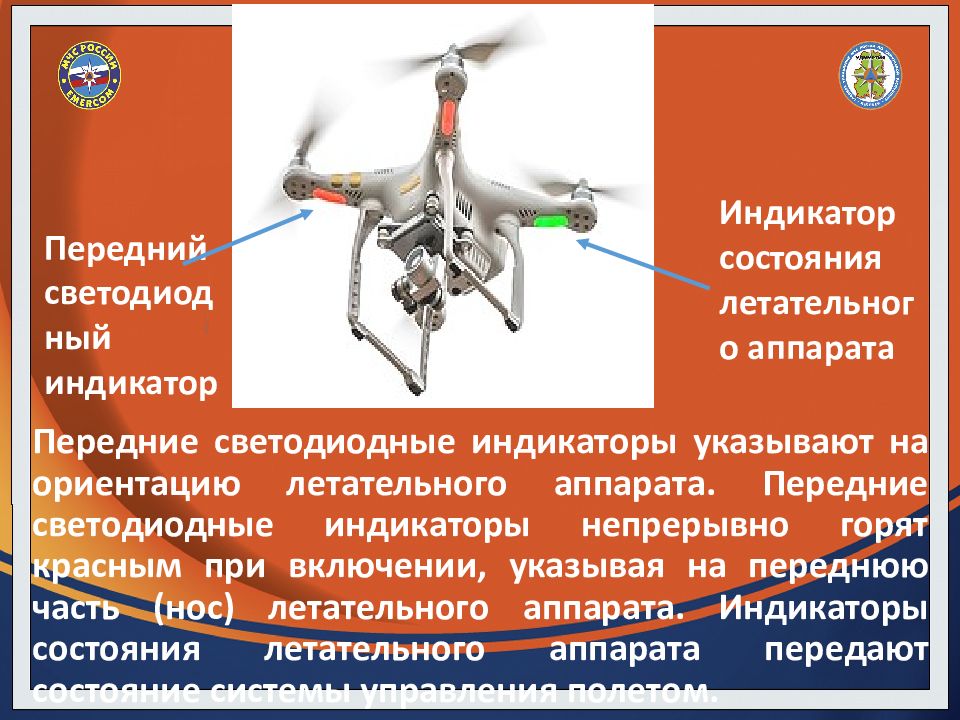

Передние светодиодные индикаторы указывают на ориентацию летательного аппарата. Передние светодиодные индикаторы непрерывно горят красным при включении, указывая на переднюю часть (нос) летательного аппарата. Индикаторы состояния летательного аппарата передают состояние системы управления полетом. Передний светодиодный индикатор Индикатор состояния летательного аппарата

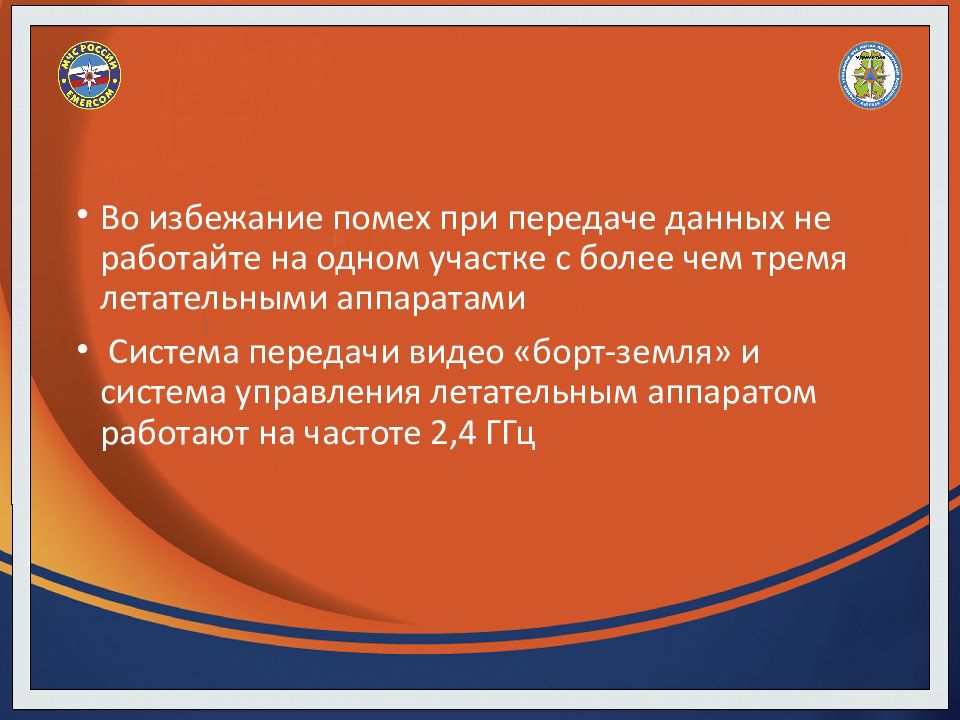

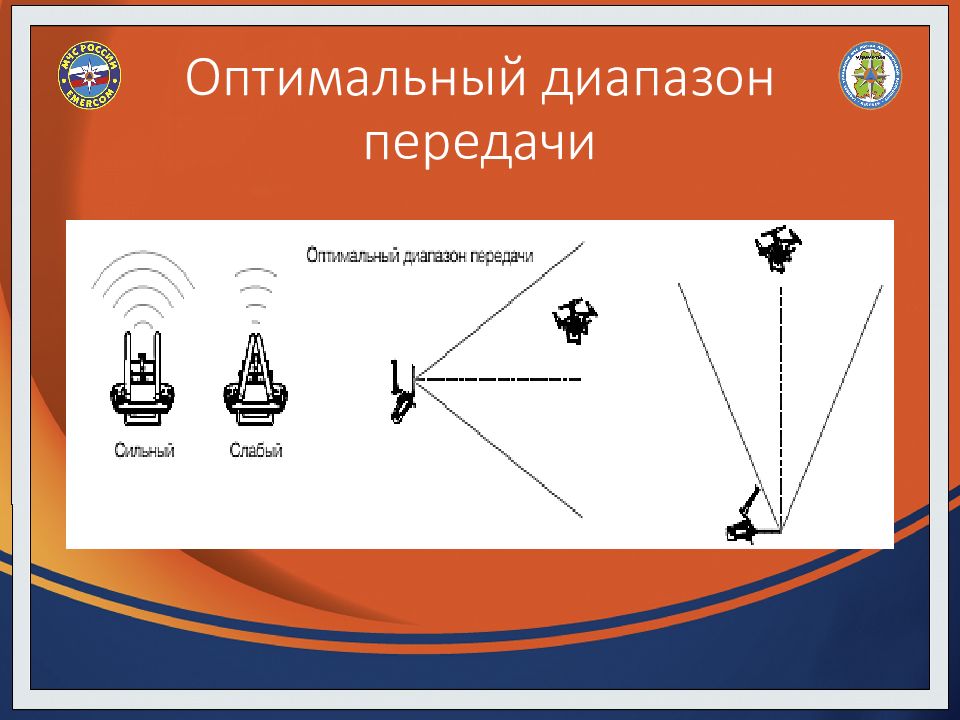

Во избежание помех при передаче данных не работайте на одном участке с более чем тремя летательными аппаратами Система передачи видео «борт-земля» и система управления летательным аппаратом работают на частоте 2,4 ГГц

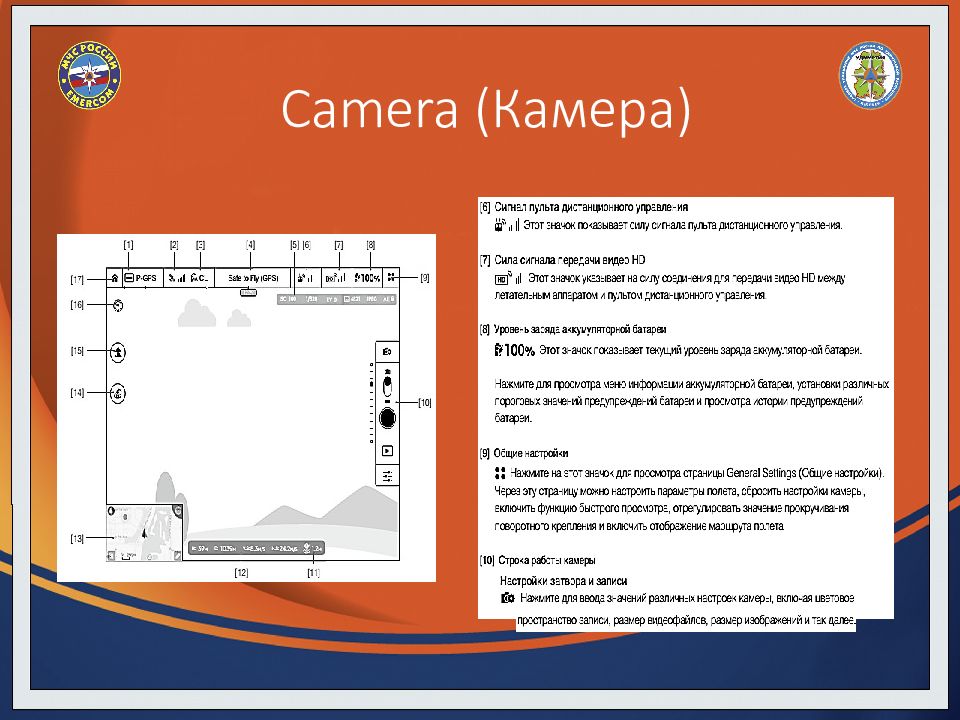

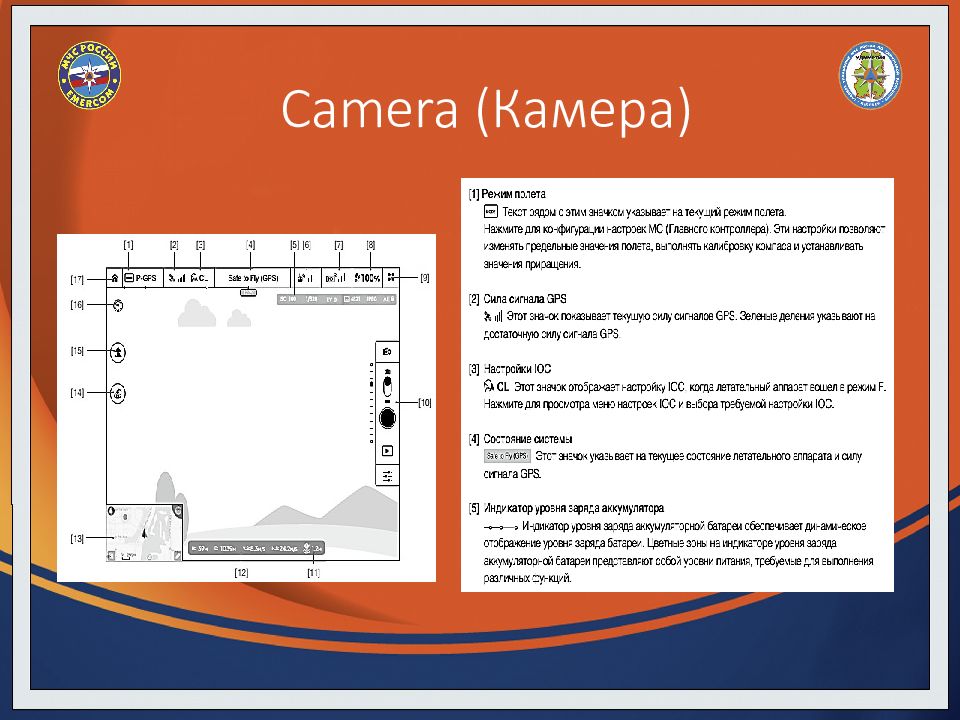

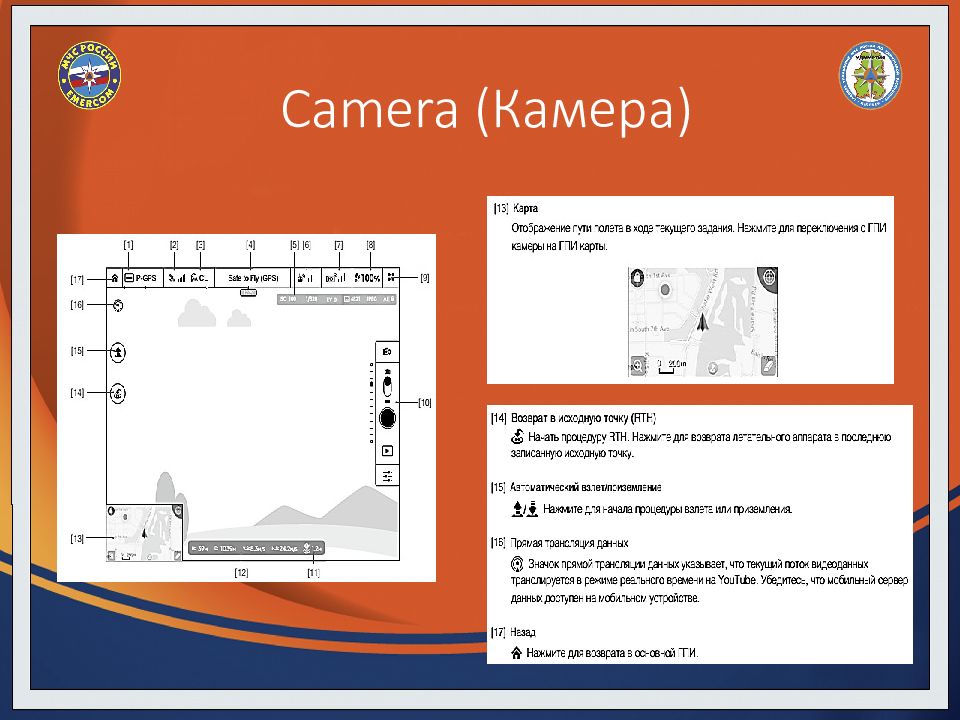

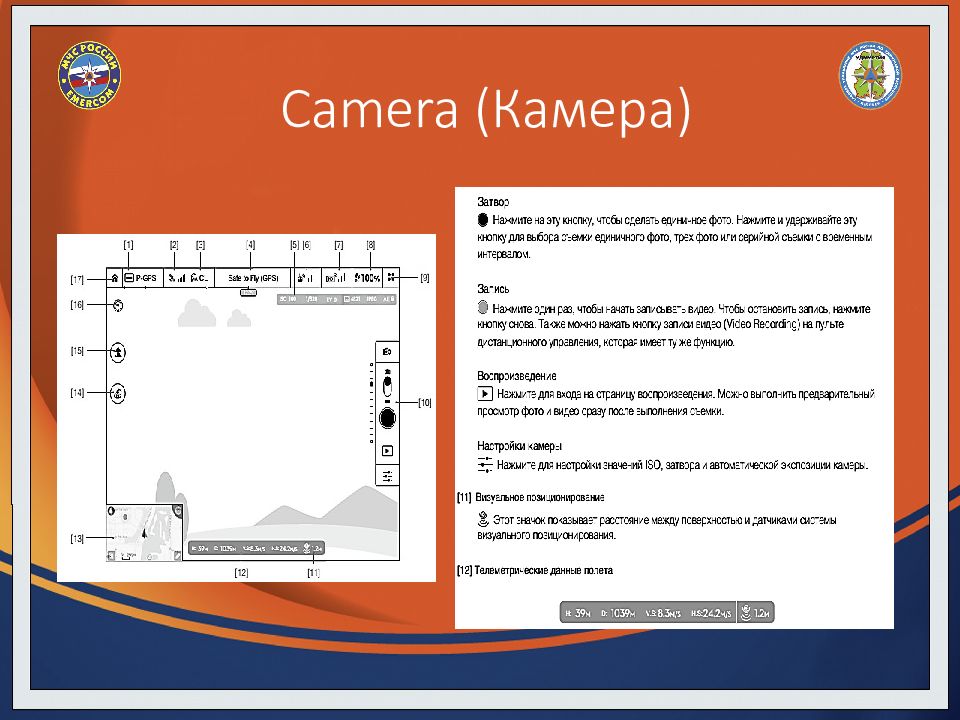

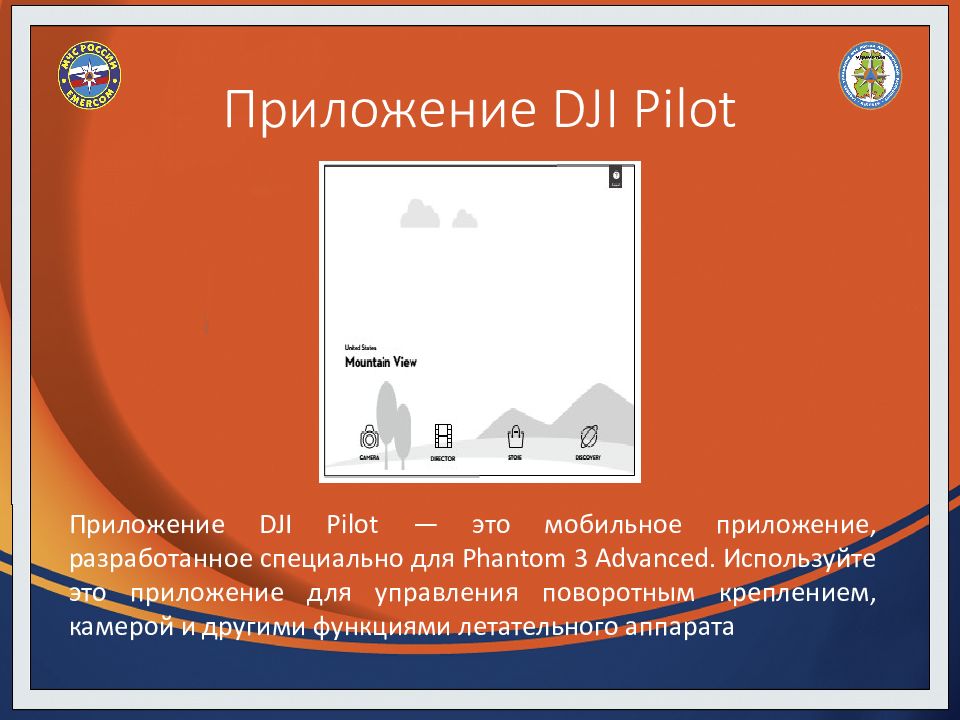

Приложение DJI Pilot — это мобильное приложение, разработанное специально для Phantom 3 Advanced. Используйте это приложение для управления поворотным креплением, камерой и другими функциями летательного аппарата
Director — это автоматический редактор видео, встроенный в приложение DJI Pilot. После записи нескольких видеоклипов просто нажмите Director в исходном окне приложения. Затем можно выбрать шаблон и определенное количество клипов, которые будут автоматически комбинированы для создания короткого фильма, которым можно будет сразу поделиться.

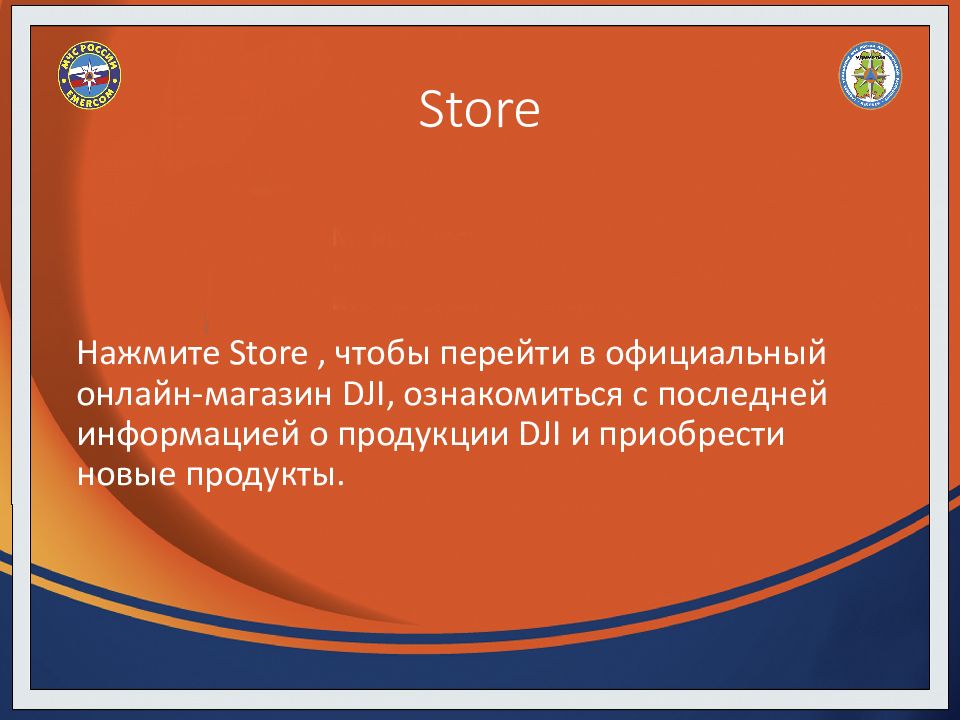

Нажмите Store, чтобы перейти в официальный онлайн-магазин DJI, ознакомиться с последней информацией о продукции DJI и приобрести новые продукты.

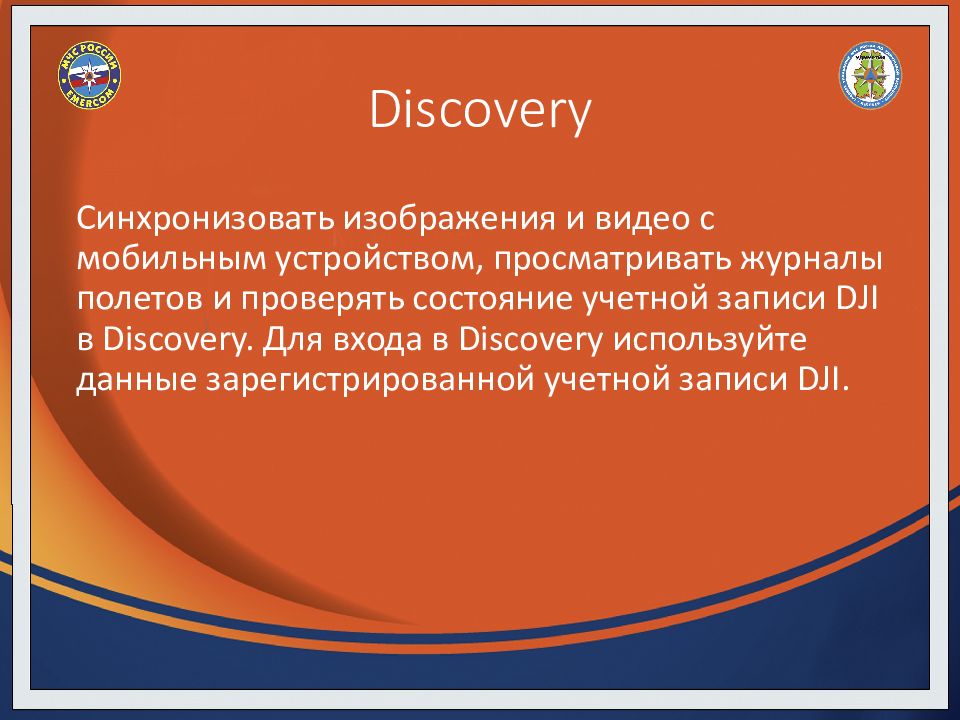

Синхронизовать изображения и видео с мобильным устройством, просматривать журналы полетов и проверять состояние учетной записи DJI в Discovery. Для входа в Discovery используйте данные зарегистрированной учетной записи DJI.

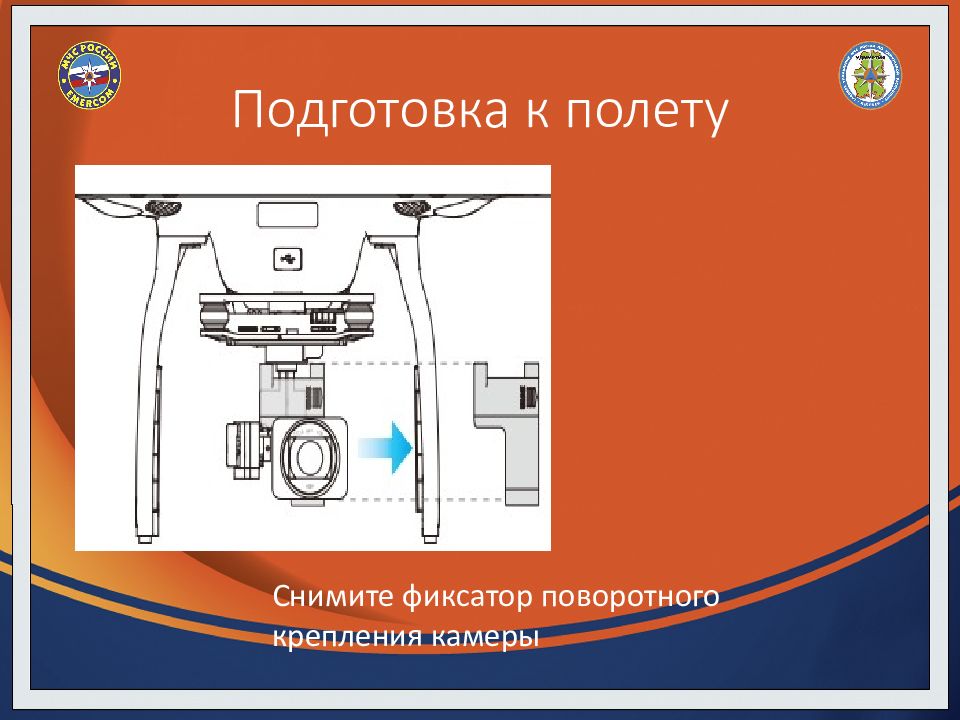

Снимите фиксатор поворотного крепления камеры

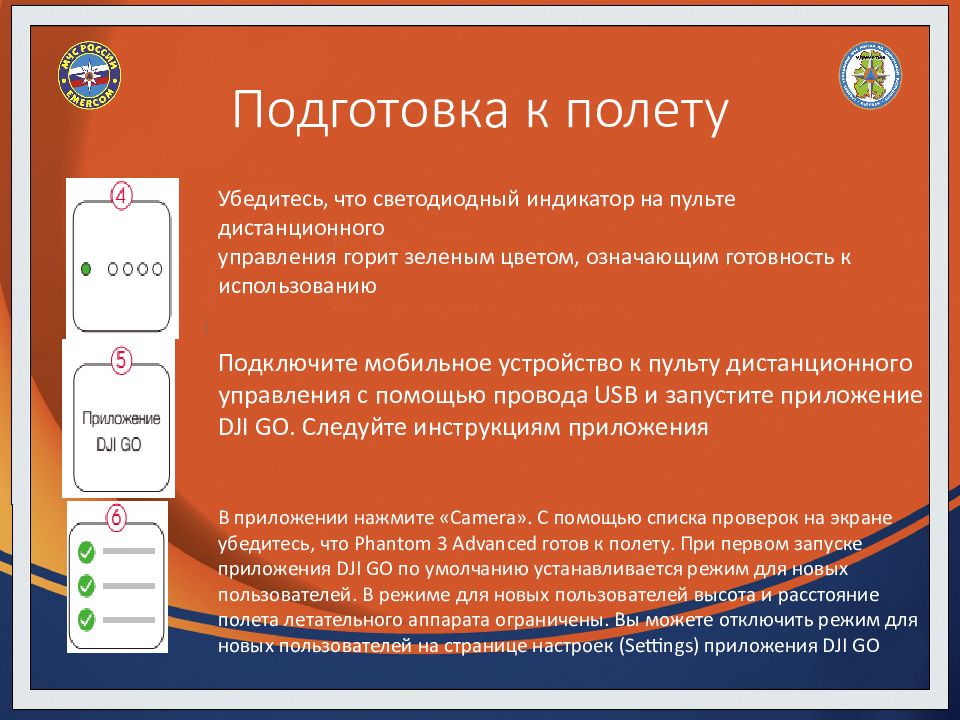

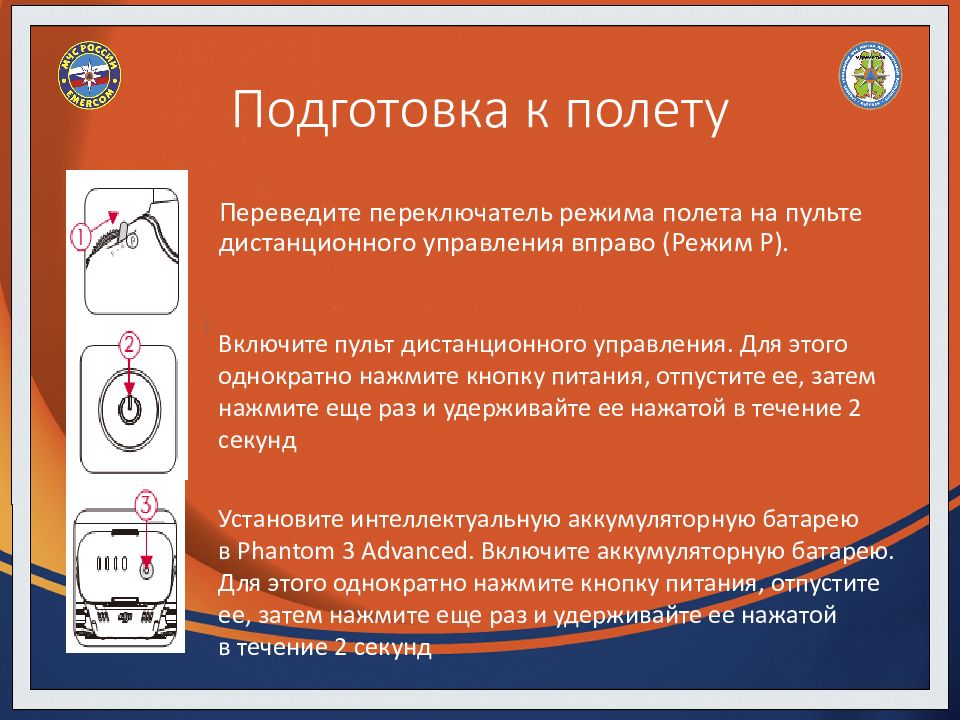

Переведите переключатель режима полета на пульте дистанционного управления вправо (Режим P). Включите пульт дистанционного управления. Для этого однократно нажмите кнопку питания, отпустите ее, затем нажмите еще раз и удерживайте ее нажатой в течение 2 секунд Установите интеллектуальную аккумуляторную батарею в Phantom 3 Advanced. Включите аккумуляторную батарею. Для этого однократно нажмите кнопку питания, отпустите ее, затем нажмите еще раз и удерживайте ее нажатой в течение 2 секунд
Убедитесь, что светодиодный индикатор на пульте дистанционного управления горит зеленым цветом, означающим готовность к использованию Подключите мобильное устройство к пульту дистанционного управления с помощью провода USB и запустите приложение DJI GO. Следуйте инструкциям приложения В приложении нажмите « Camera ». С помощью списка проверок на экране убедитесь, что Phantom 3 Advanced готов к полету. При первом запуске приложения DJI GO по умолчанию устанавливается режим для новых пользователей. В режиме для новых пользователей высота и расстояние полета летательного аппарата ограничены. Вы можете отключить режим для новых пользователей на странице настроек ( Settings ) приложения DJI GO

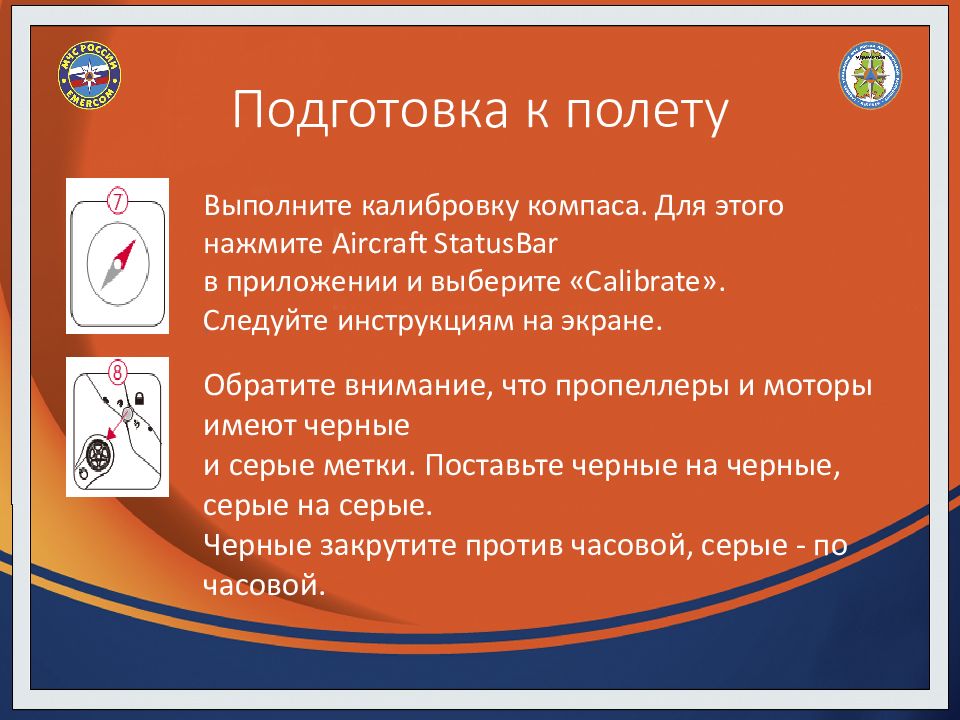

Выполните калибровку компаса. Для этого нажмите Aircraft StatusBar в приложении и выберите « Calibrate ». Следуйте инструкциям на экране. Обратите внимание, что пропеллеры и моторы имеют черные и серые метки. Поставьте черные на черные, серые на серые. Черные закрутите против часовой, серые - по часовой.

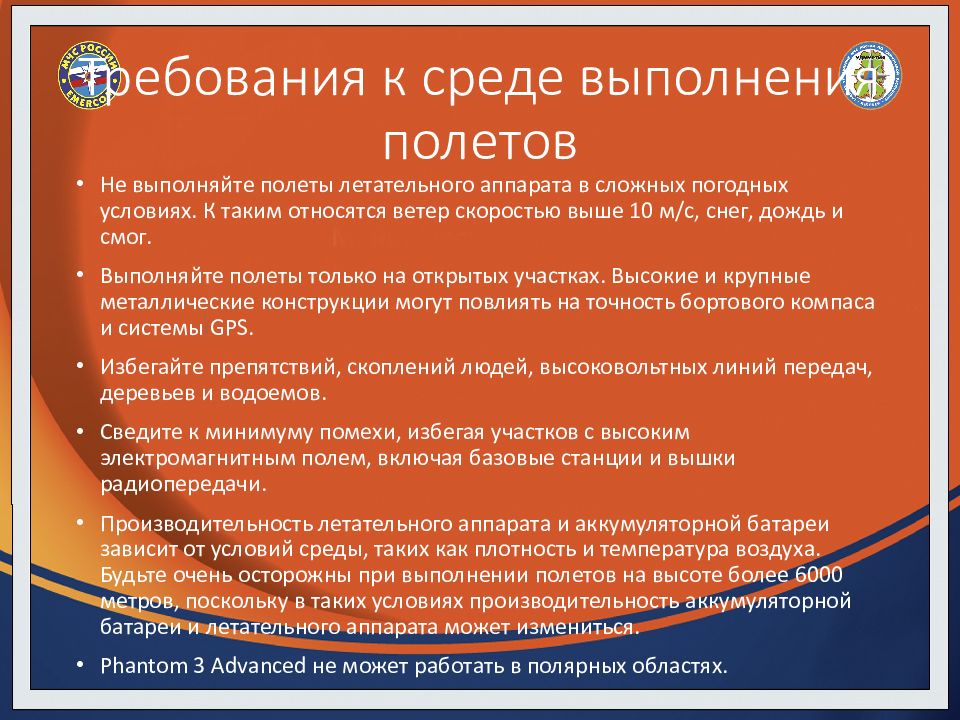

Не выполняйте полеты летательного аппарата в сложных погодных условиях. К таким относятся ветер скоростью выше 10 м/с, снег, дождь и смог. Выполняйте полеты только на открытых участках. Высокие и крупные металлические конструкции могут повлиять на точность бортового компаса и системы GPS. Избегайте препятствий, скоплений людей, высоковольтных линий передач, деревьев и водоемов. Сведите к минимуму помехи, избегая участков с высоким электромагнитным полем, включая базовые станции и вышки радиопередачи. Производительность летательного аппарата и аккумуляторной батареи зависит от условий среды, таких как плотность и температура воздуха. Будьте очень осторожны при выполнении полетов на высоте более 6000 метров, поскольку в таких условиях производительность аккумуляторной батареи и летательного аппарата может измениться. Phantom 3 Advanced не может работать в полярных областях.

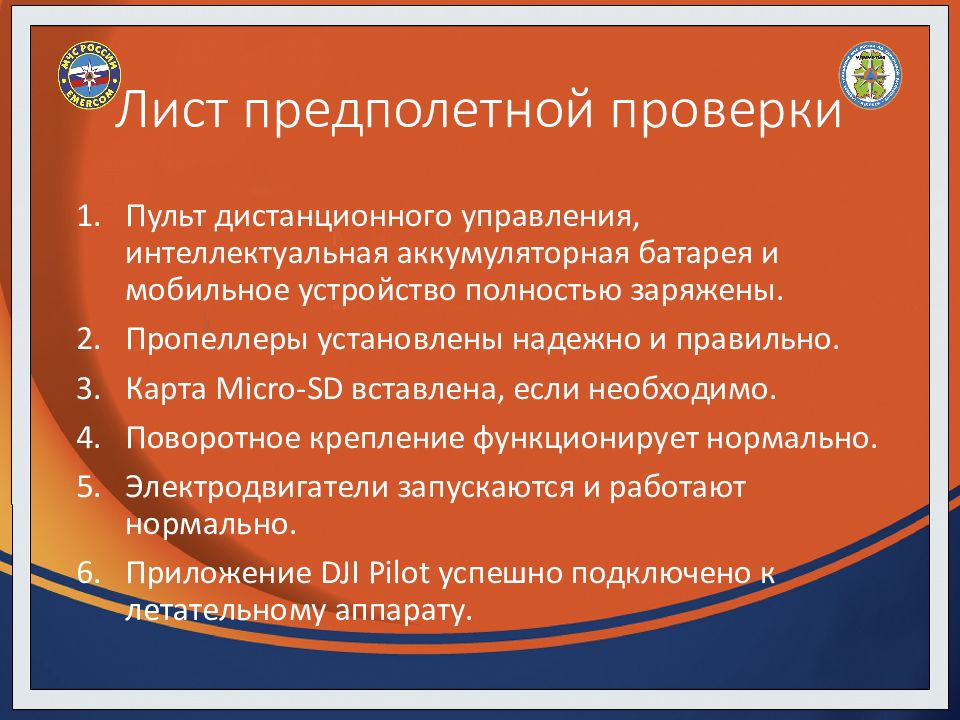

Пульт дистанционного управления, интеллектуальная аккумуляторная батарея и мобильное устройство полностью заряжены. Пропеллеры установлены надежно и правильно. Карта Micro -SD вставлена, если необходимо. Поворотное крепление функционирует нормально. Электродвигатели запускаются и работают нормально. Приложение DJI Pilot успешно подключено к летательному аппарату.

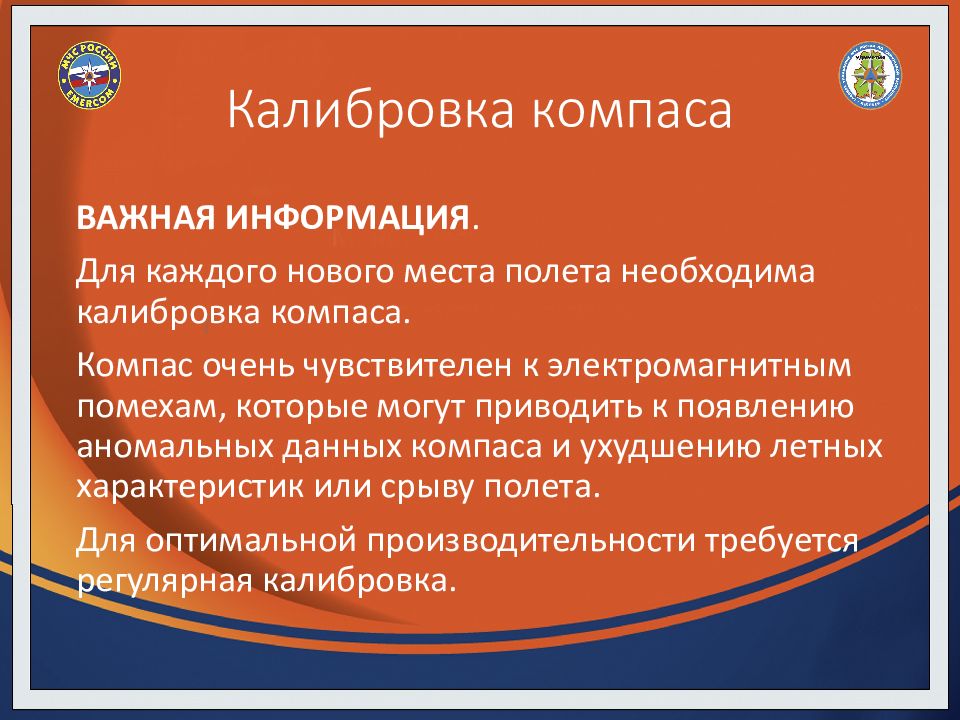

ВАЖНАЯ ИНФОРМАЦИЯ. Для каждого нового места полета необходима калибровка компаса. Компас очень чувствителен к электромагнитным помехам, которые могут приводить к появлению аномальных данных компаса и ухудшению летных характеристик или срыву полета. Для оптимальной производительности требуется регулярная калибровка.

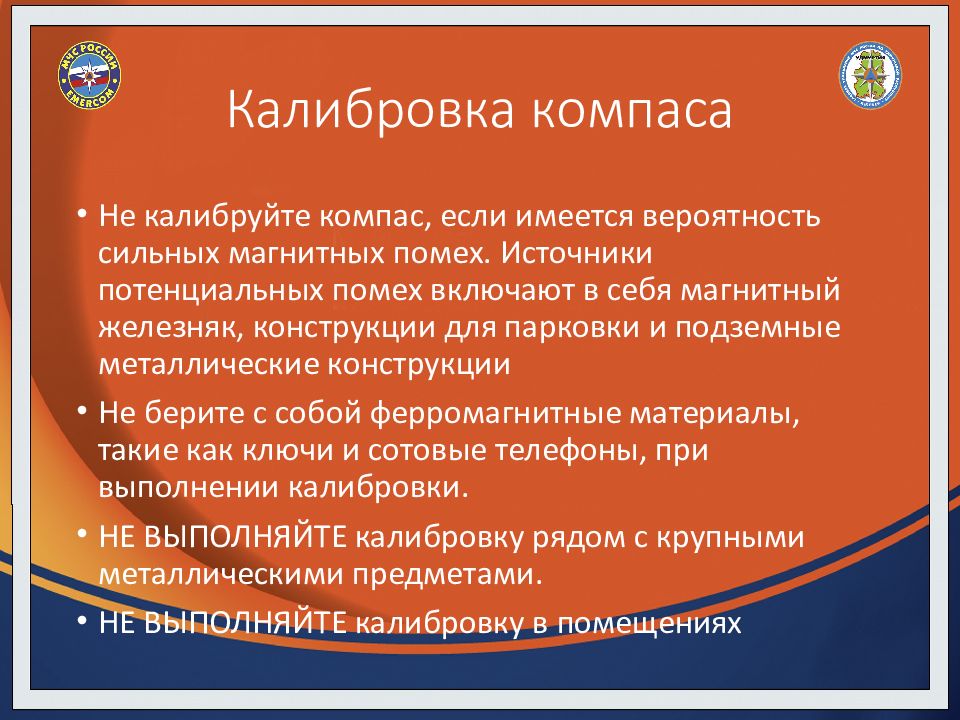

Не калибруйте компас, если имеется вероятность сильных магнитных помех. Источники потенциальных помех включают в себя магнитный железняк, конструкции для парковки и подземные металлические конструкции Не берите с собой ферромагнитные материалы, такие как ключи и сотовые телефоны, при выполнении калибровки. НЕ ВЫПОЛНЯЙТЕ калибровку рядом с крупными металлическими предметами. НЕ ВЫПОЛНЯЙТЕ калибровку в помещениях

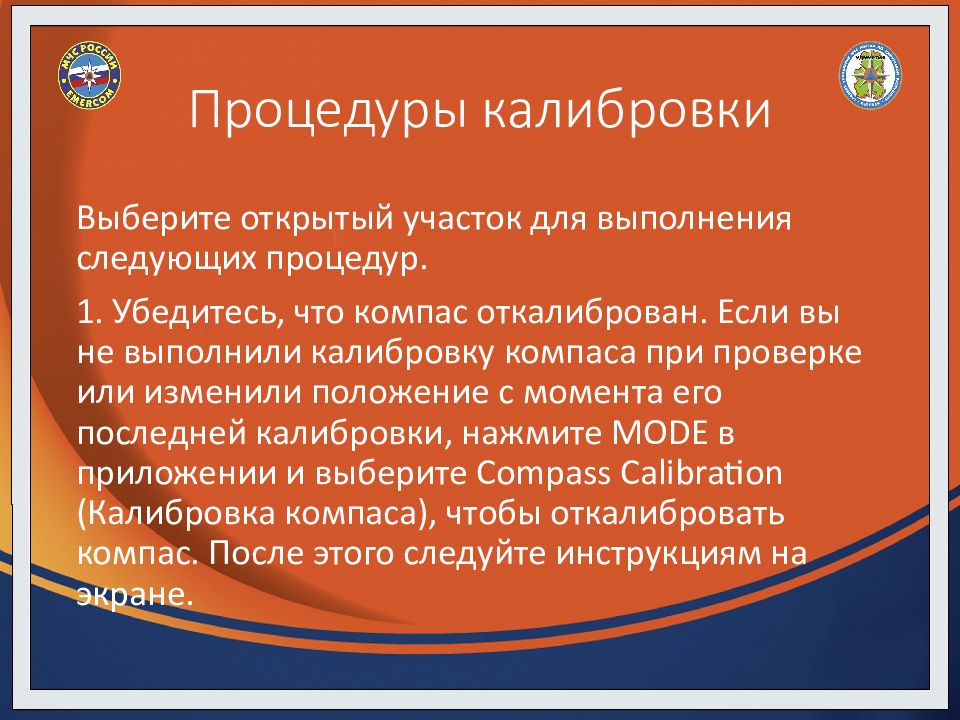

Выберите открытый участок для выполнения следующих процедур. 1. Убедитесь, что компас откалиброван. Если вы не выполнили калибровку компаса при проверке или изменили положение с момента его последней калибровки, нажмите MODE в приложении и выберите Compass Calibration (Калибровка компаса), чтобы откалибровать компас. После этого следуйте инструкциям на экране.

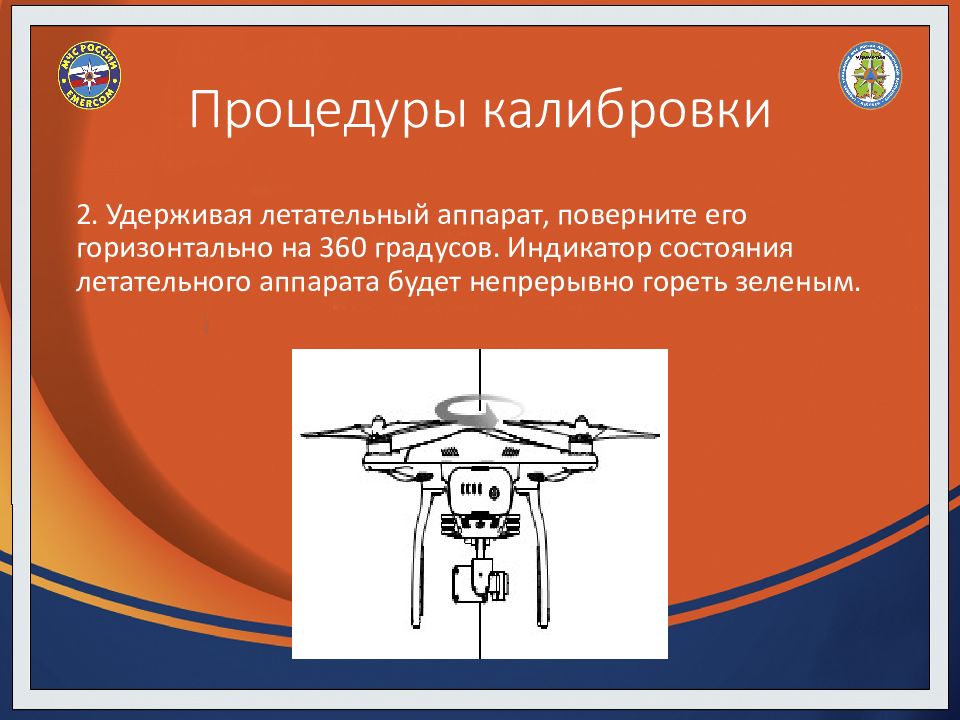

2. Удерживая летательный аппарат, поверните его горизонтально на 360 градусов. Индикатор состояния летательного аппарата будет непрерывно гореть зеленым.

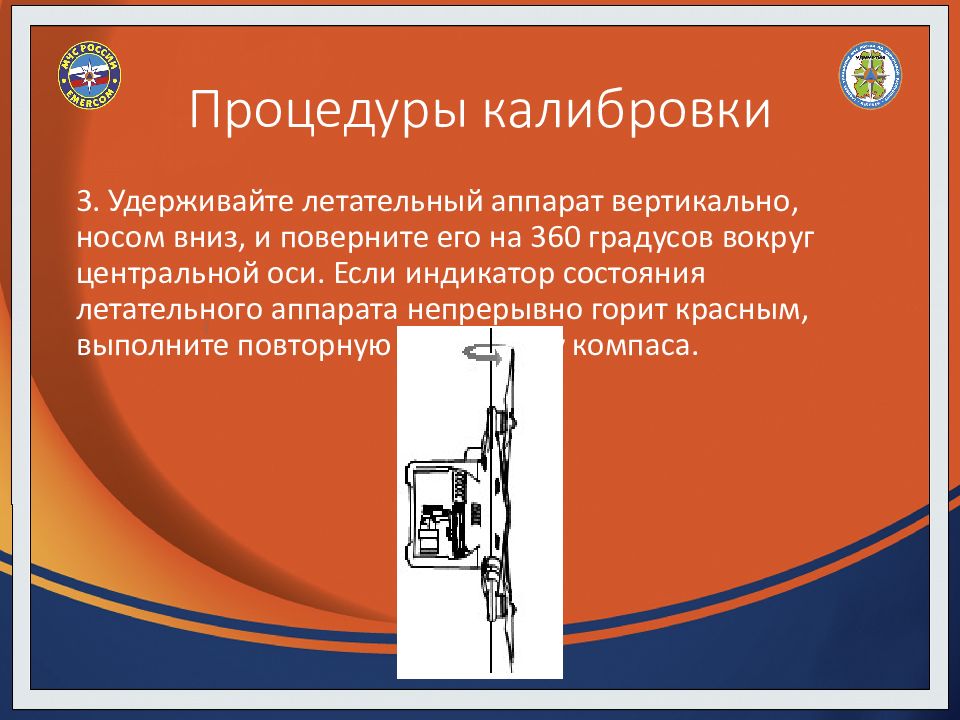

3. Удерживайте летательный аппарат вертикально, носом вниз, и поверните его на 360 градусов вокруг центральной оси. Если индикатор состояния летательного аппарата непрерывно горит красным, выполните повторную калибровку компаса.

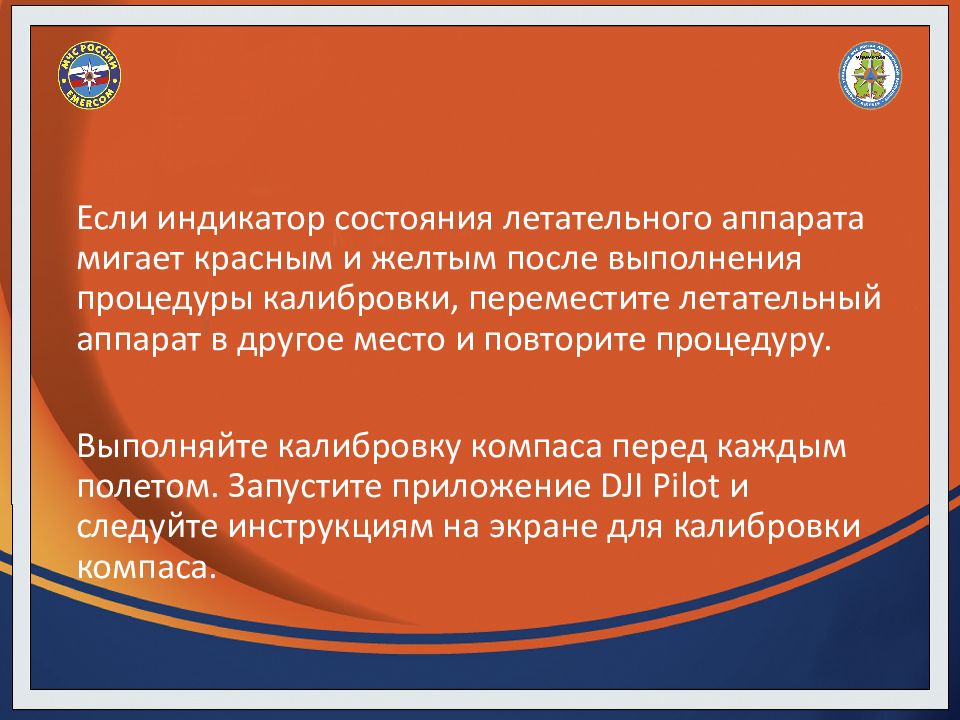

Если индикатор состояния летательного аппарата мигает красным и желтым после выполнения процедуры калибровки, переместите летательный аппарат в другое место и повторите процедуру. Выполняйте калибровку компаса перед каждым полетом. Запустите приложение DJI Pilot и следуйте инструкциям на экране для калибровки компаса.

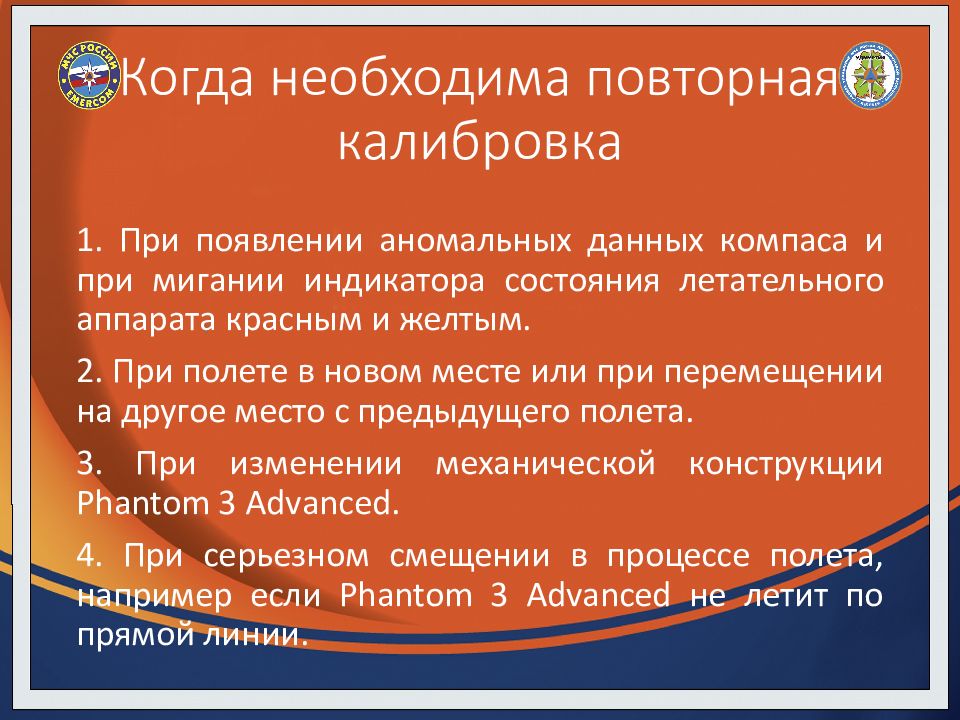

1. При появлении аномальных данных компаса и при мигании индикатора состояния летательного аппарата красным и желтым. 2. При полете в новом месте или при перемещении на другое место с предыдущего полета. 3. При изменении механической конструкции Phantom 3 Advanced. 4. При серьезном смещении в процессе полета, например если Phantom 3 Advanced не летит по прямой линии.

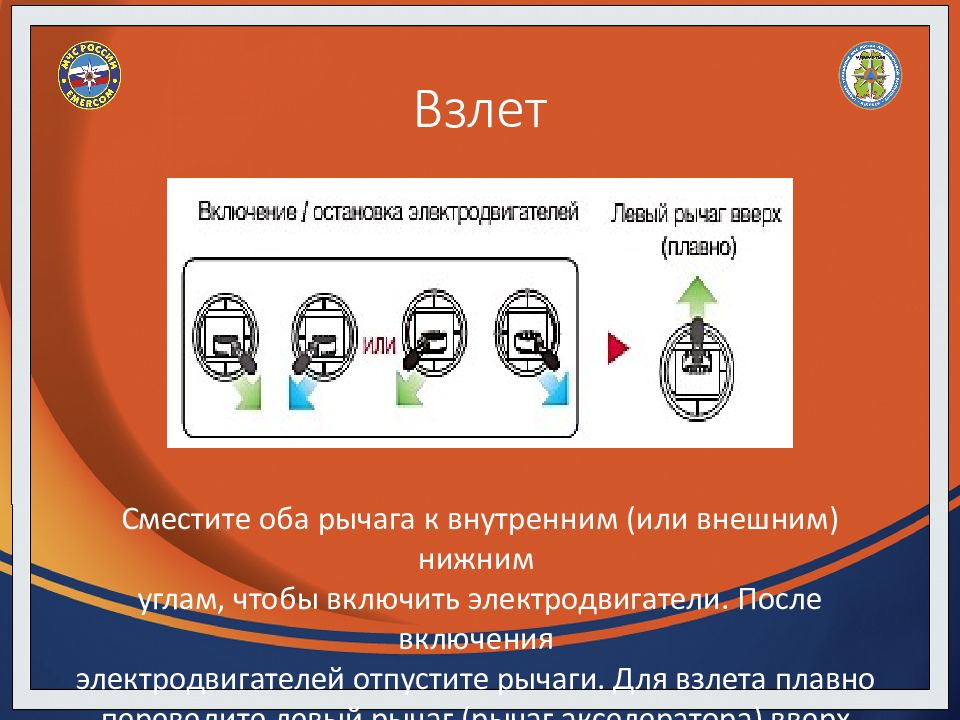

Сместите оба рычага к внутренним (или внешним) нижним углам, чтобы включить электродвигатели. После включения электродвигателей отпустите рычаги. Для взлета плавно переведите левый рычаг (рычаг акселератора) вверх.

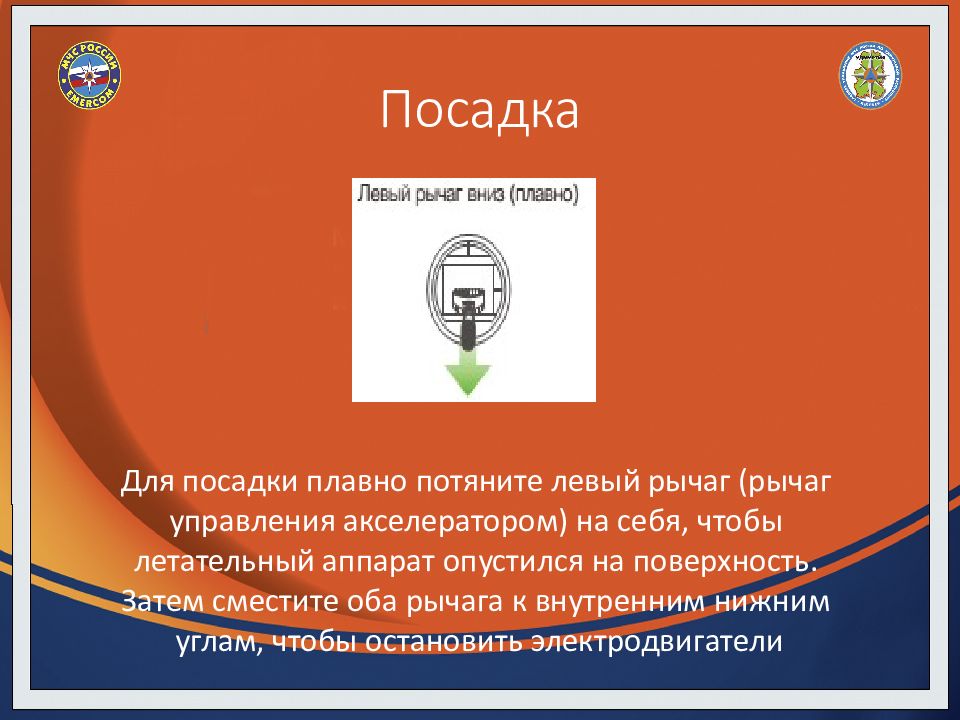

Для посадки плавно потяните левый рычаг (рычаг управления акселератором) на себя, чтобы летательный аппарат опустился на поверхность. Затем сместите оба рычага к внутренним нижним углам, чтобы остановить электродвигатели

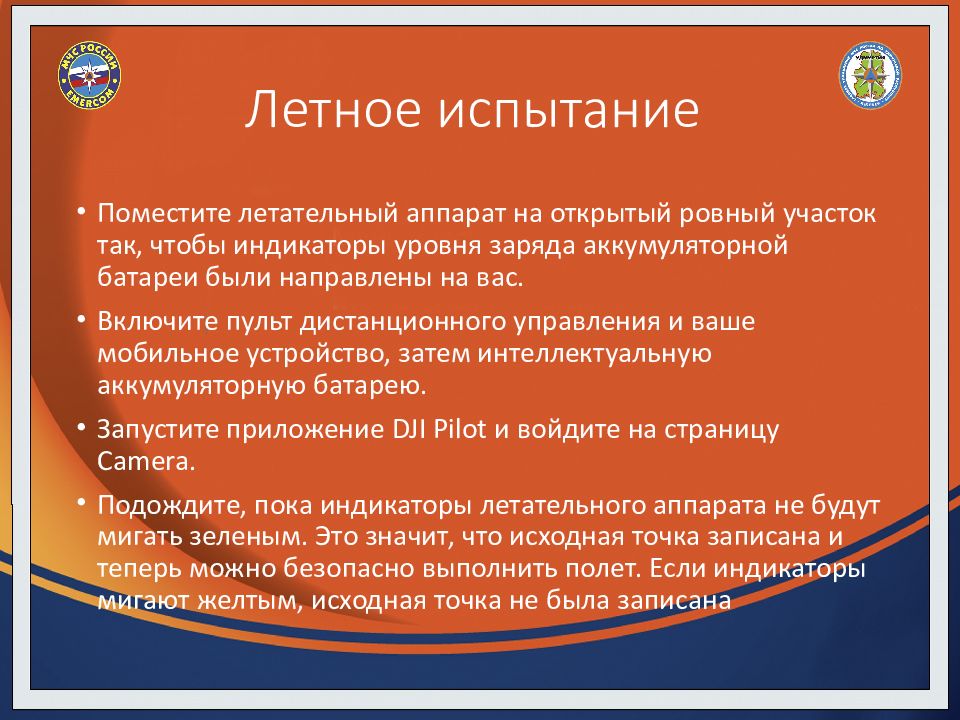

Поместите летательный аппарат на открытый ровный участок так, чтобы индикаторы уровня заряда аккумуляторной батареи были направлены на вас. Включите пульт дистанционного управления и ваше мобильное устройство, затем интеллектуальную аккумуляторную батарею. Запустите приложение DJI Pilot и войдите на страницу Camera. Подождите, пока индикаторы летательного аппарата не будут мигать зеленым. Это значит, что исходная точка записана и теперь можно безопасно выполнить полет. Если индикаторы мигают желтым, исходная точка не была записана

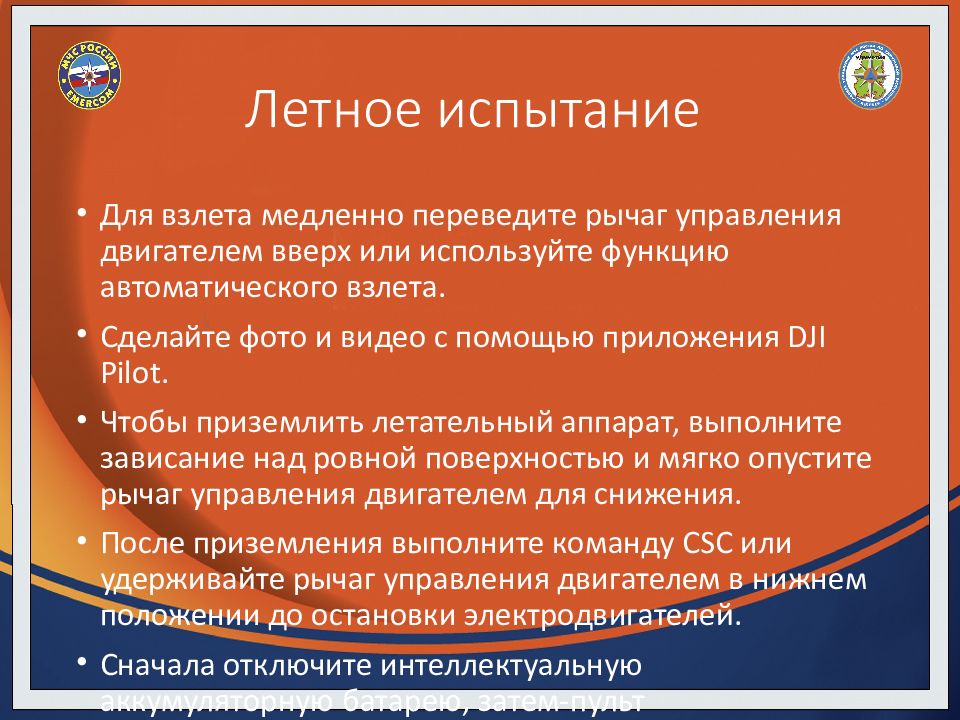

Для взлета медленно переведите рычаг управления двигателем вверх или используйте функцию автоматического взлета. Сделайте фото и видео с помощью приложения DJI Pilot. Чтобы приземлить летательный аппарат, выполните зависание над ровной поверхностью и мягко опустите рычаг управления двигателем для снижения. После приземления выполните команду CSC или удерживайте рычаг управления двигателем в нижнем положении до остановки электродвигателей. Сначала отключите интеллектуальную аккумуляторную батарею, затем-пульт дистанционного управления.

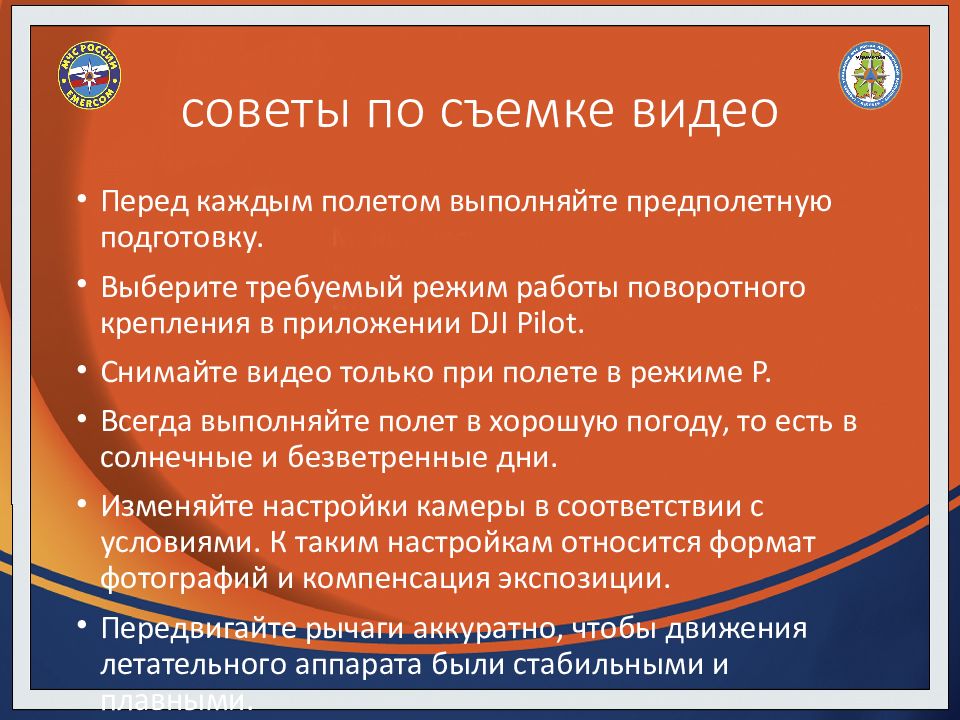

Перед каждым полетом выполняйте предполетную подготовку. Выберите требуемый режим работы поворотного крепления в приложении DJI Pilot. Снимайте видео только при полете в режиме P. Всегда выполняйте полет в хорошую погоду, то есть в солнечные и безветренные дни. Изменяйте настройки камеры в соответствии с условиями. К таким настройкам относится формат фотографий и компенсация экспозиции. Передвигайте рычаги аккуратно, чтобы движения летательного аппарата были стабильными и плавными.

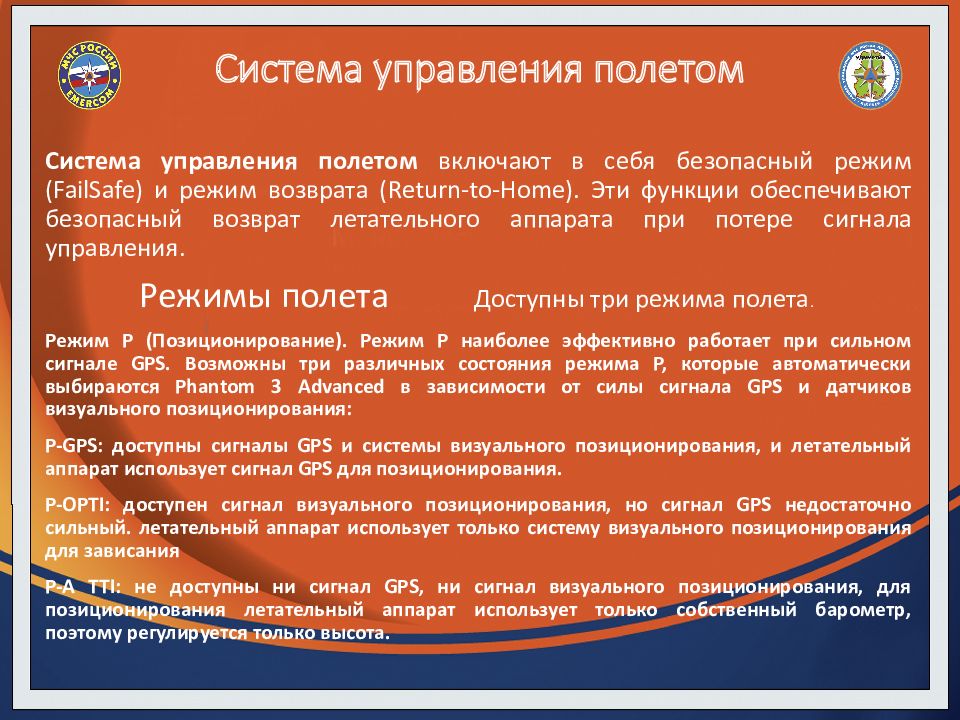

включают в себя безопасный режим ( FailSafe ) и режим возврата ( Return - to - Home ). Эти функции обеспечивают безопасный возврат летательного аппарата при потере сигнала управления. Режимы полета Доступны три режима полета. Режим P (Позиционирование). Режим P наиболее эффективно работает при сильном сигнале GPS. Возможны три различных состояния режима P, которые автоматически выбираются Phantom 3 Advanced в зависимости от силы сигнала GPS и датчиков визуального позиционирования: P-GPS: доступны сигналы GPS и системы визуального позиционирования, и летательный аппарат использует сигнал GPS для позиционирования. P-OPTI: доступен сигнал визуального позиционирования, но сигнал GPS недостаточно сильный. летательный аппарат использует только систему визуального позиционирования для зависания P-A TTI: не доступны ни сигнал GPS, ни сигнал визуального позиционирования, для позиционирования летательный аппарат использует только собственный барометр, поэтому регулируется только высота. Система управления полетом

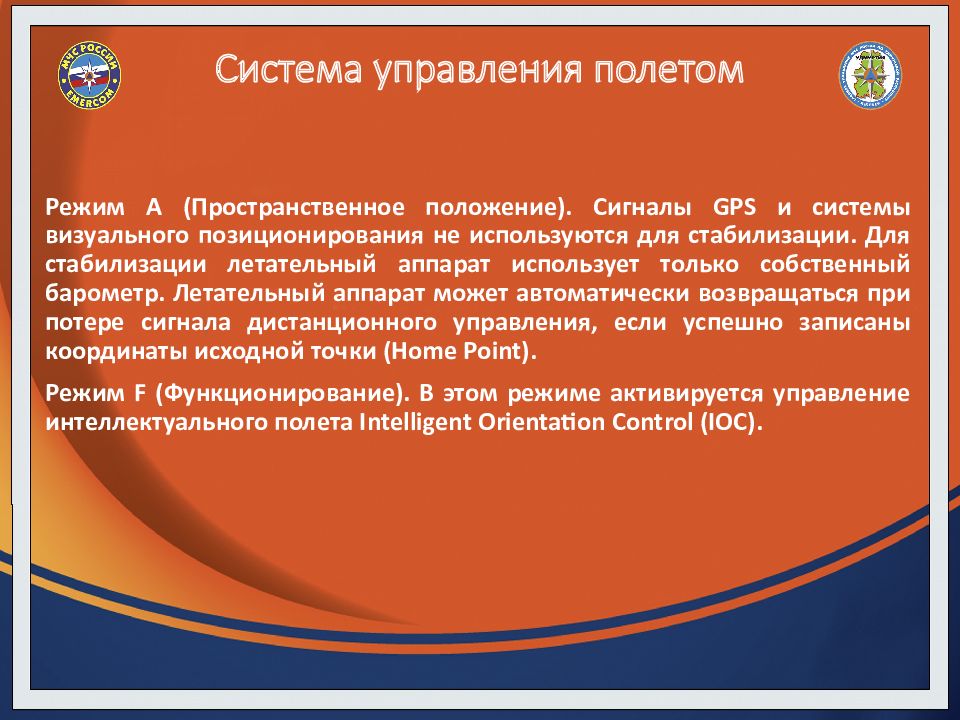

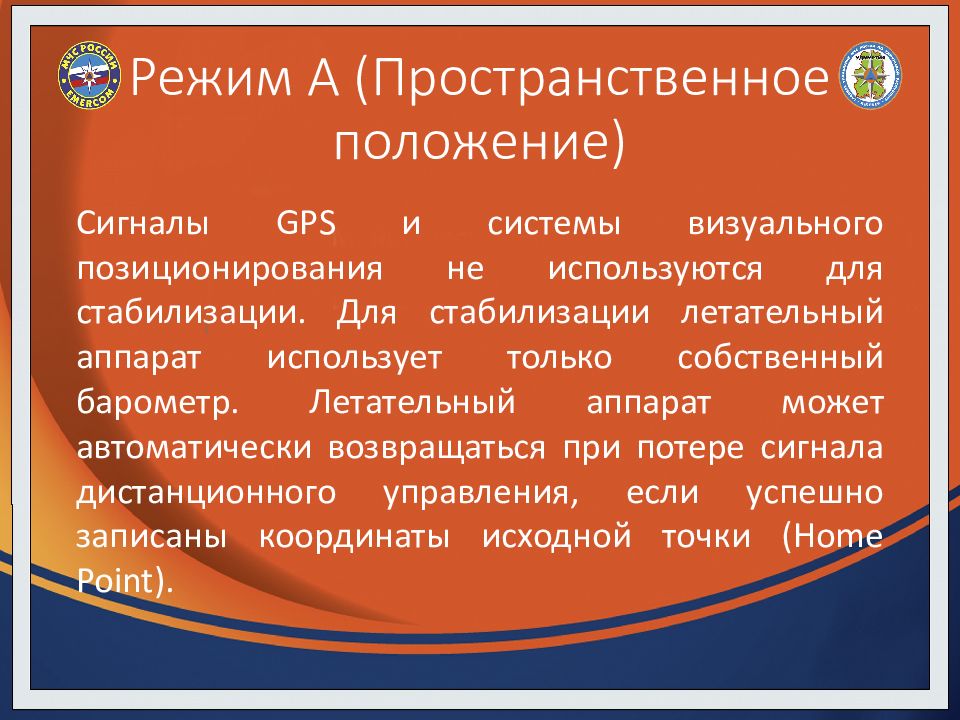

Режим A (Пространственное положение). Сигналы GPS и системы визуального позиционирования не используются для стабилизации. Для стабилизации летательный аппарат использует только собственный барометр. Летательный аппарат может автоматически возвращаться при потере сигнала дистанционного управления, если успешно записаны координаты исходной точки ( Home Point ). Режим F (Функционирование). В этом режиме активируется управление интеллектуального полета Intelligent Orientation Control (IOC). Система управления полетом
