Выполнил: Агапитов Владислав Вячеславович, группа : А20-1 Руководитель: Булычева Марина Вениаминовна Государственное автономное профессиональное образовательное учреждение «Кузбасский колледж архитектуры, строительства и цифровых технологий» Специальность 07.02.01 Архитектура Новокузнецк 2024

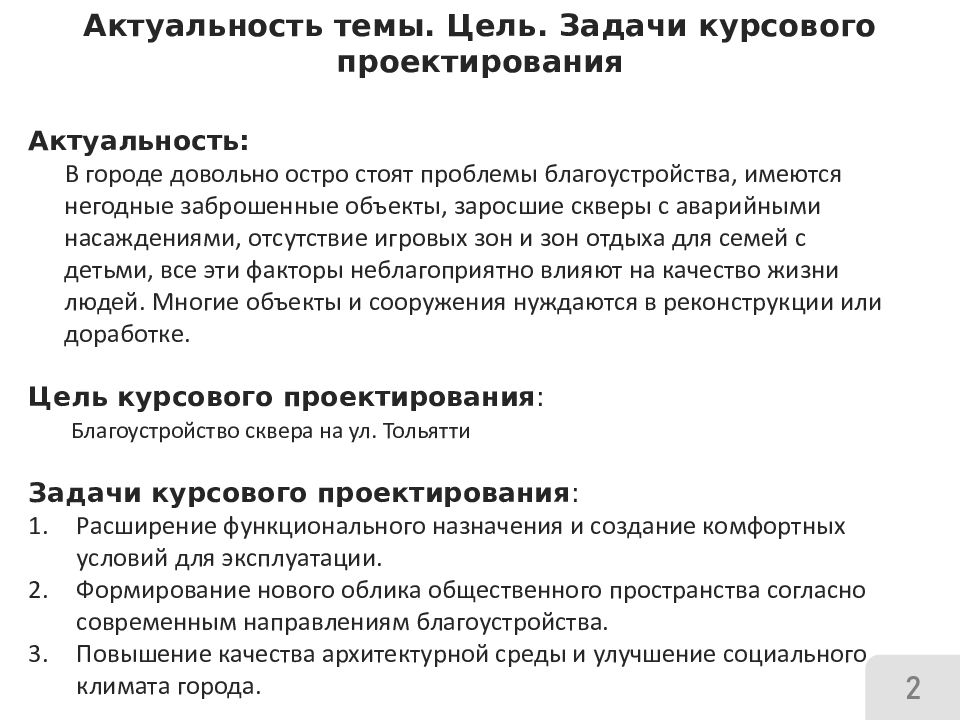

Актуальность: В городе довольно остро стоят проблемы благоустройства, имеются негодные заброшенные объекты, заросшие скверы с аварийными насаждениями, отсутствие игровых зон и зон отдыха для семей с детьми, все эти факторы неблагоприятно влияют на качество жизни людей. Многие объекты и сооружения нуждаются в реконструкции или доработке. Цель курсового проектирования : Благоустройство сквера на ул. Тольятти Задачи курсового проектирования : Расширение функционального назначения и создание комфортных условий для эксплуатации. Формирование нового облика общественного пространства согласно современным направлениям благоустройства. Повышение качества архитектурной среды и улучшение социального климата города. 2 2
3 Место проектирования располагается в городе Новокузнецк, Центральном районе, на улице Тольятти, между Новокузнецким цирком и Универсамом 3 - Морально устаревшее пространство - Отсутствие функционального зонирования - Отсутствие элементов освещения территории - Непривлекательный внешний вид Проблемы территории: С

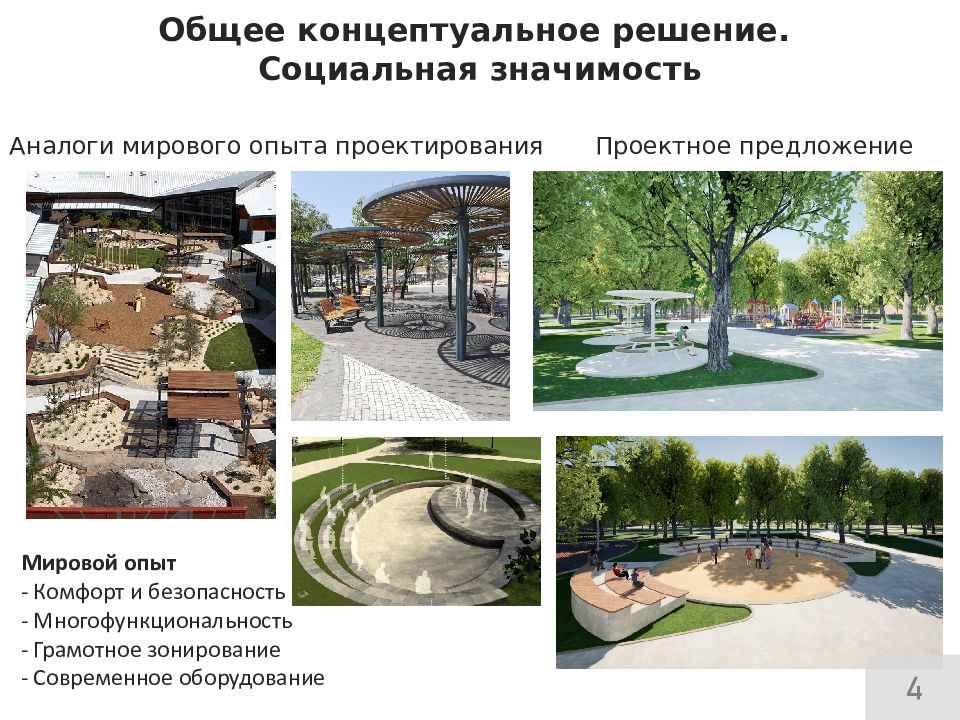

4 Аналоги мирового опыта проектирования Проектное предложение Мировой опыт - Комфорт и безопасность - Многофункциональность - Грамотное зонирование - Современное оборудование 4

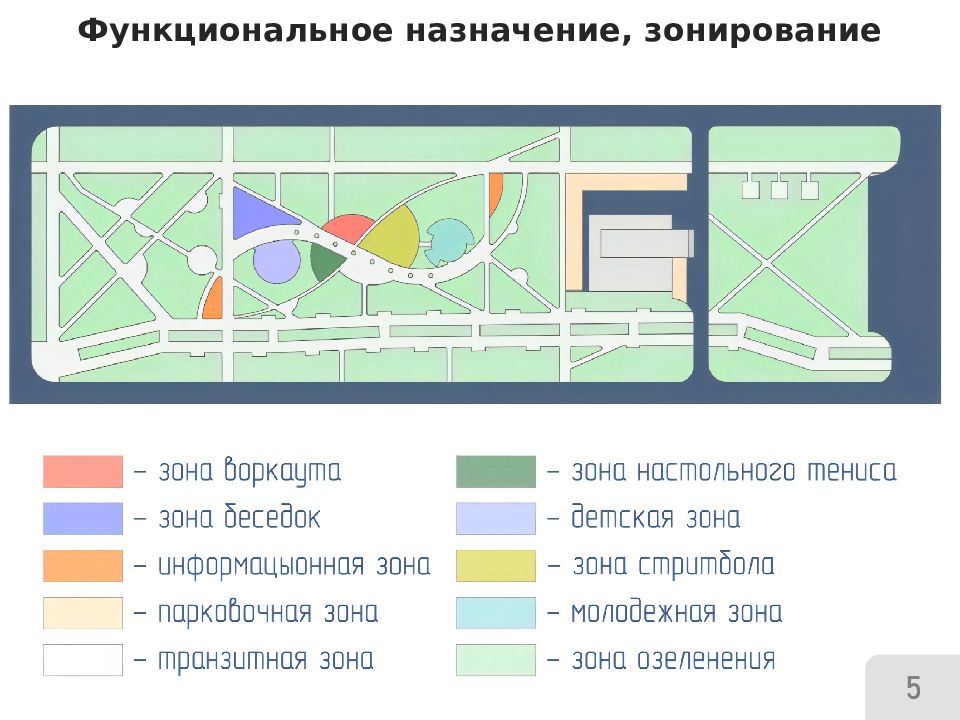

5 5
6 Аналоги мирового опыта проектирования Проектное предложение - Плавные природные линии 6 - Интеграция озеленения в пешеходные дорожки

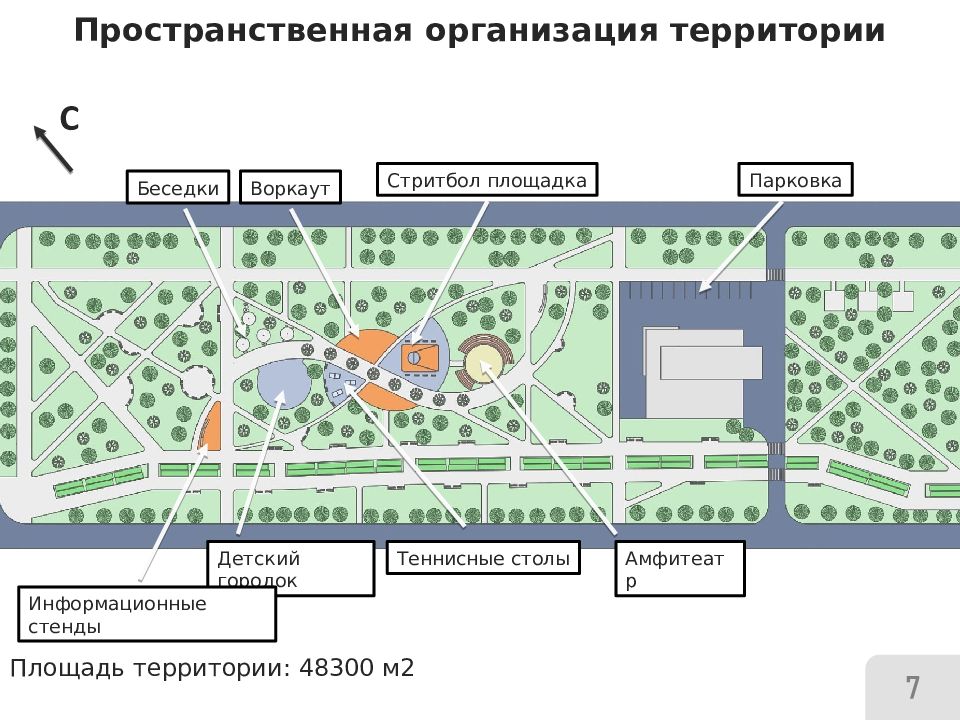

Амфитеатр 7 Детский городок Беседки Информационные стенды Парковка Стритбол площадка Теннисные столы 7 Воркаут Площадь территории : 48300 м2 С

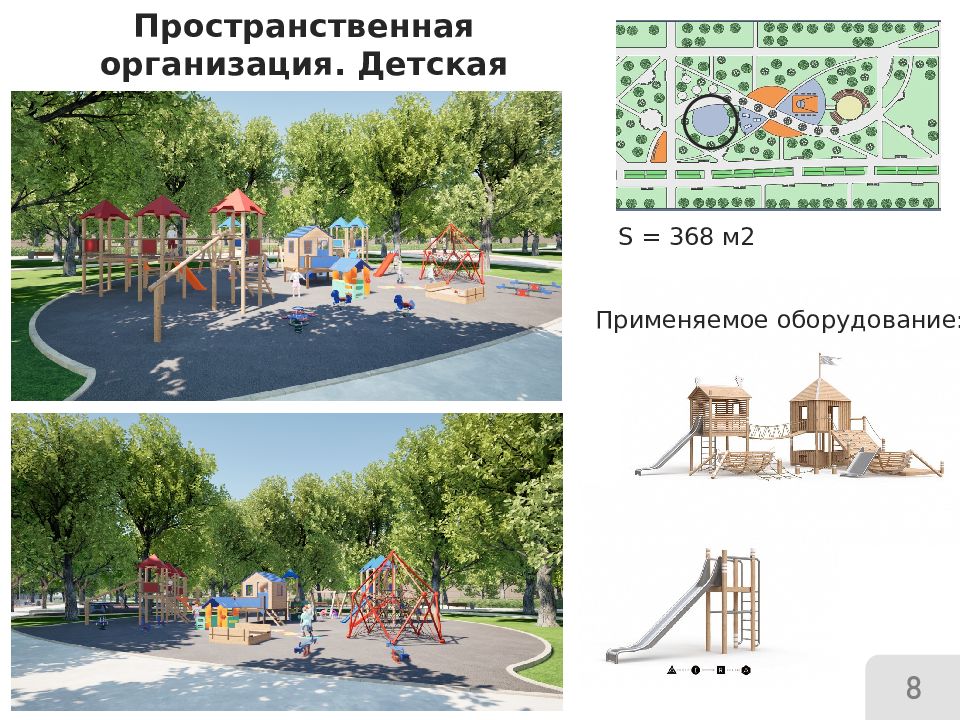

Пространственная организация. Детская площадка 8 S = 368 м2 8 Применяемое оборудование:
Пространственная организация. Зона беседок 9 S = 390 м2 9 Применяемое оборудование:

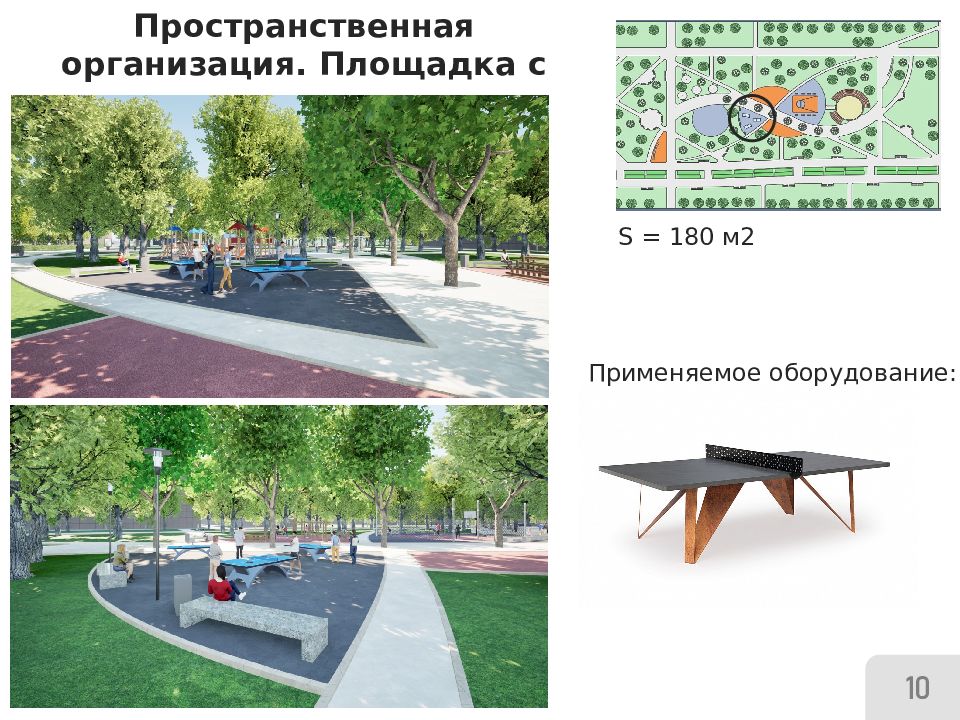

Пространственная организация. Площадка с теннисными столами 10 S = 180 м2 10 Применяемое оборудование:
Пространственная организация. Воркаут площадка 11 S = 210 м2 11 Применяемое оборудование:

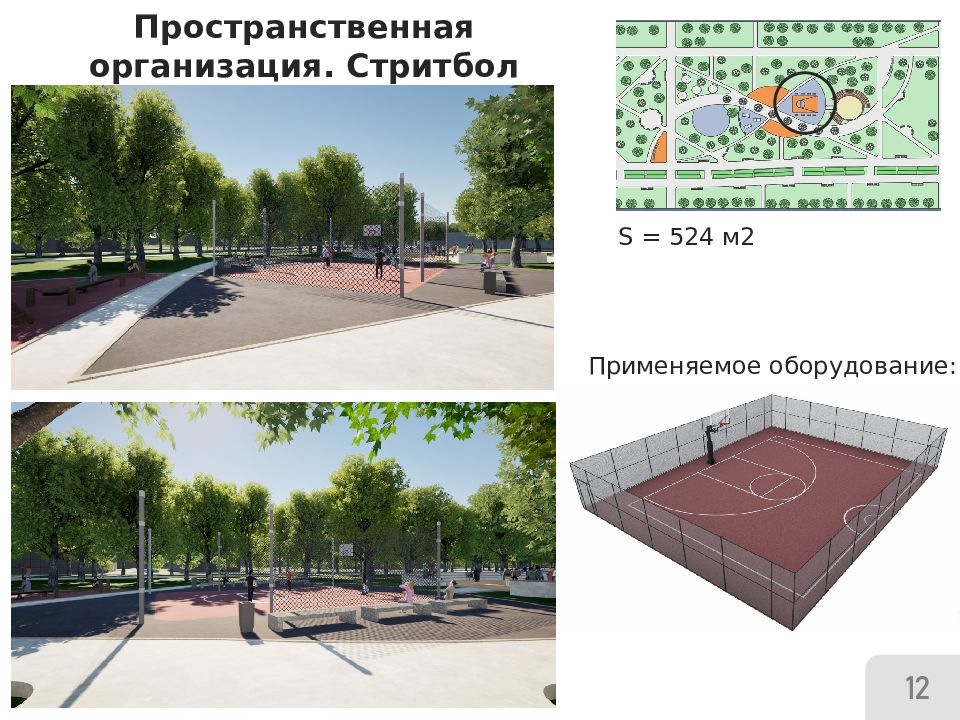

Пространственная организация. Стритбол площадка S = 524 м2 12 Применяемое оборудование:

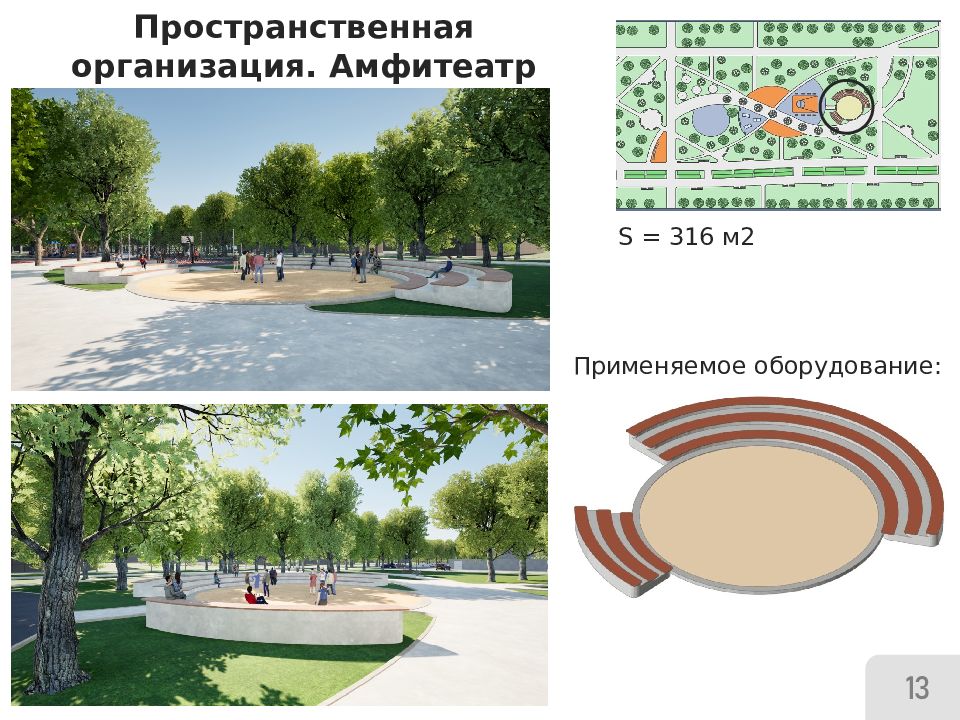

Пространственная организация. Амфитеатр 12 S = 316 м2 13 Применяемое оборудование:

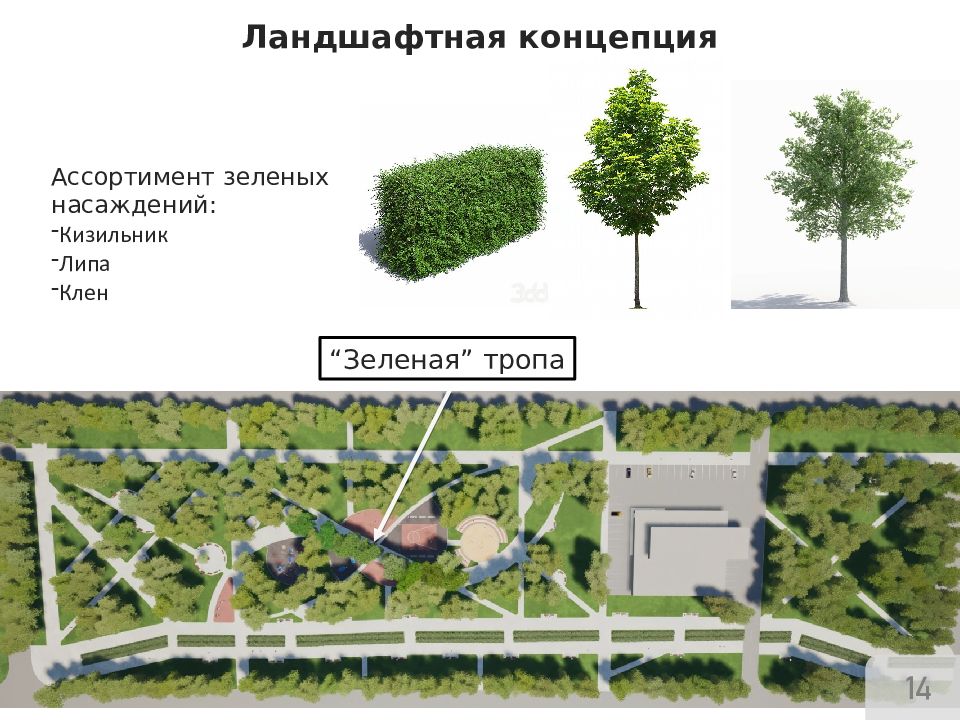

Ландшафтная концепция 13 Ассортимент зеленых насаждений: Кизильник Липа Клен “ Зеленая ” тропа 14

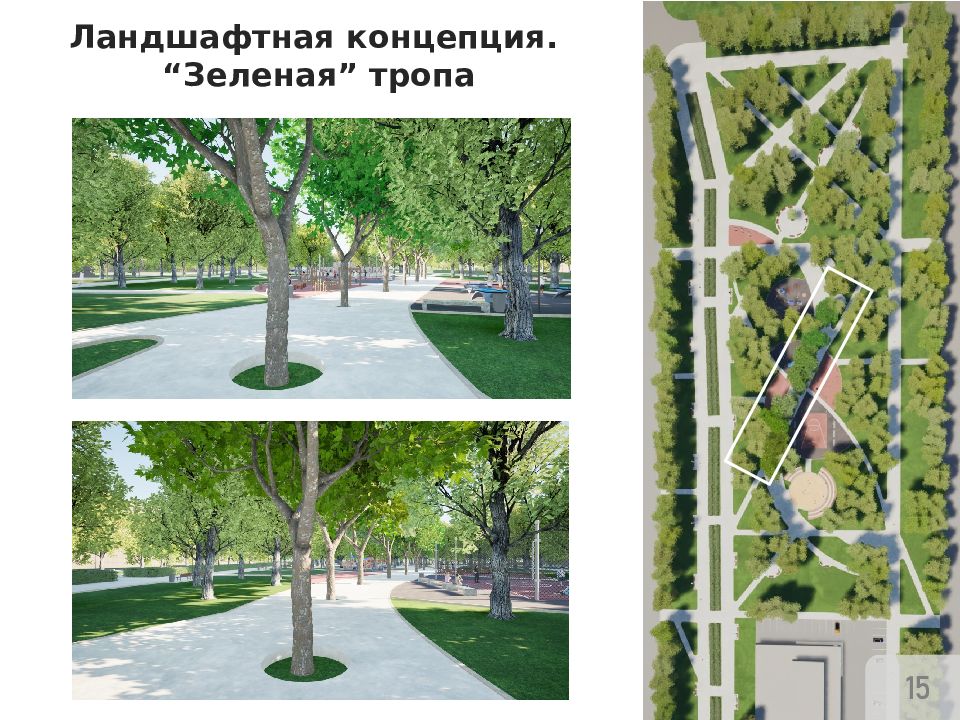

Ландшафтная концепция. “ Зеленая ” тропа 13 15

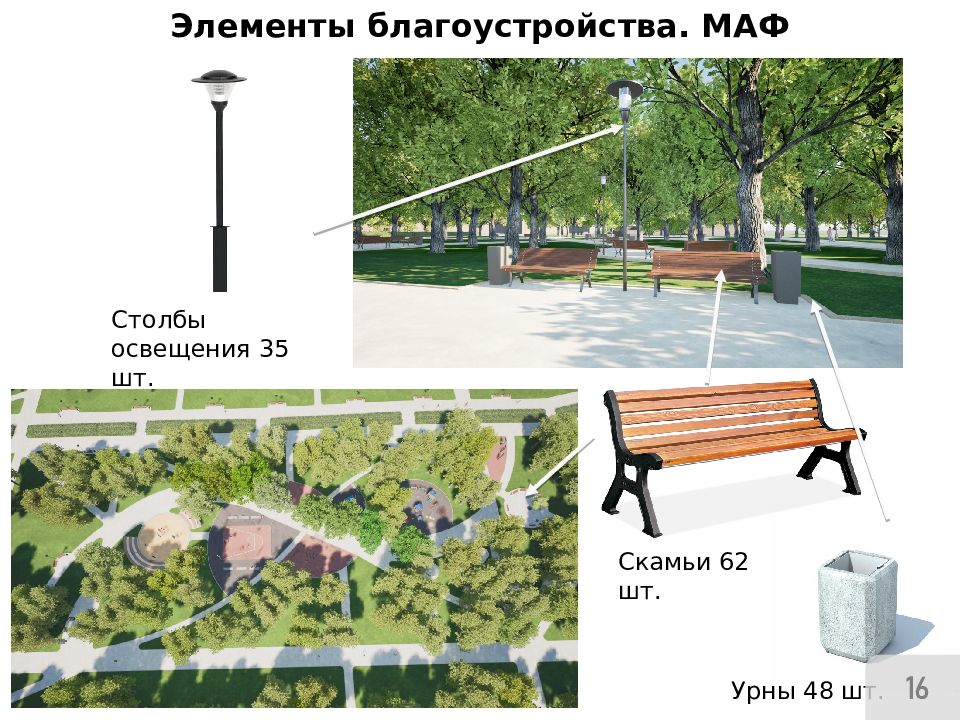

Элементы благоустройства. МАФ 15 Скамьи 62 шт. Урны 48 шт. Столбы освещения 35 шт. 16

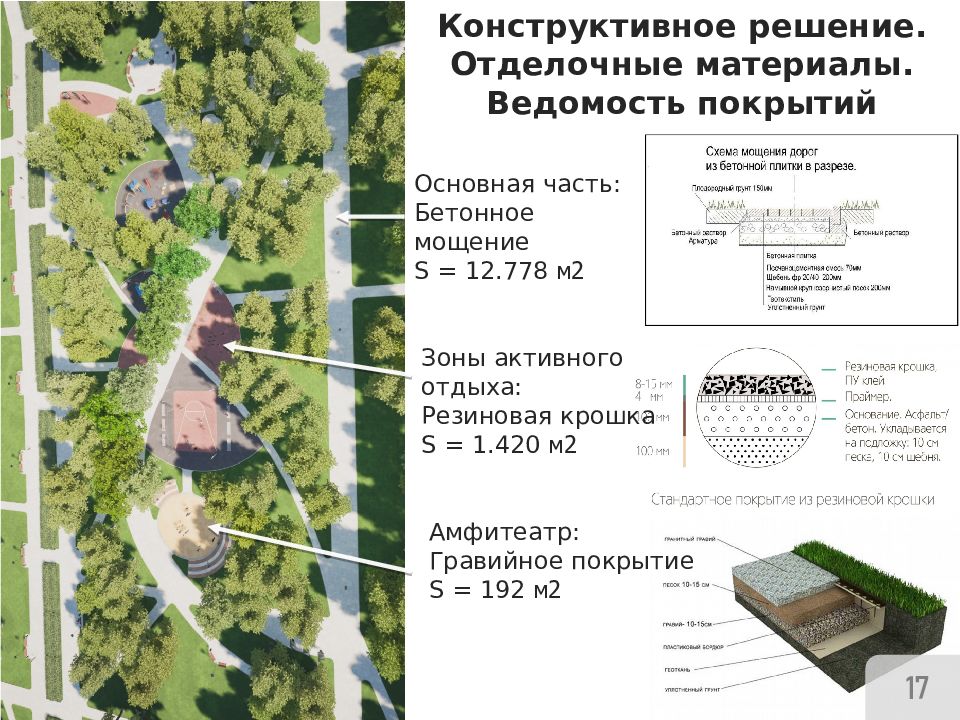

Конструктивное решение. Отделочные материалы. Ведомость покрытий 16 Основная часть: Бетонное мощение S = 12.778 м2 Зоны активного отдыха: Резиновая крошка S = 1.420 м2 Амфитеатр: Гравийное покрытие S = 192 м2 17

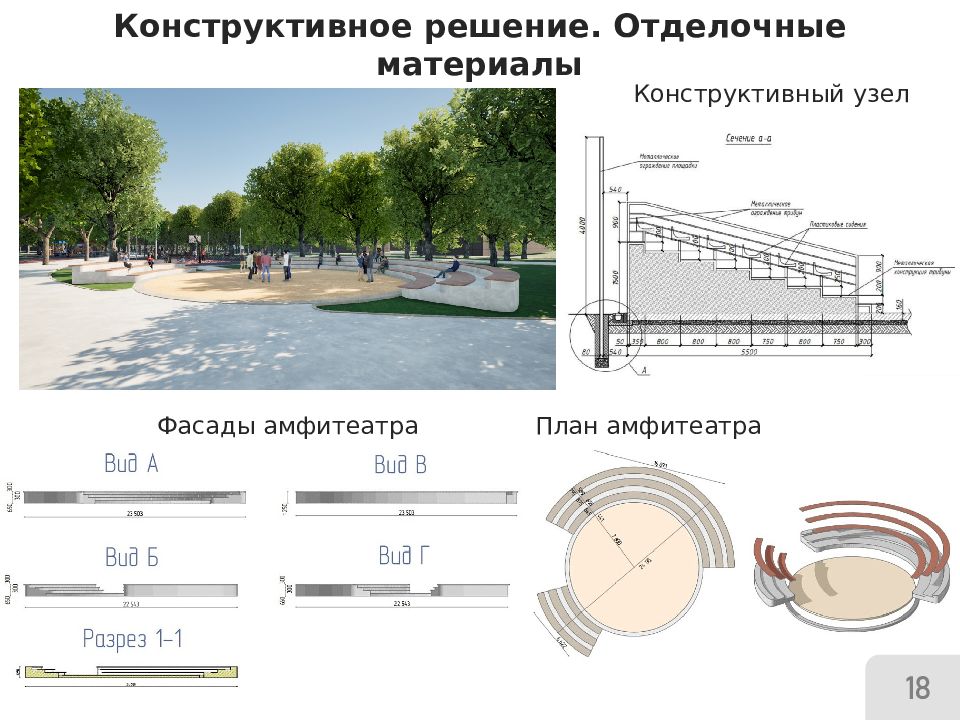

Конструктивное решение. Отделочные материалы 16 План амфитеатра Фасады амфитеатра Конструктивный узел 18

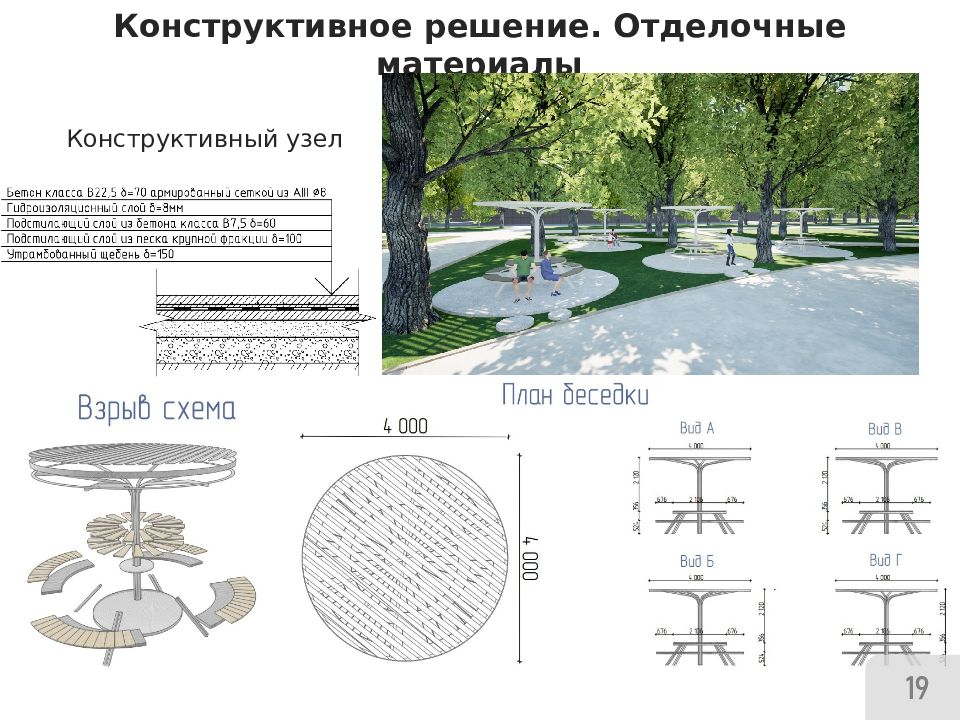

Конструктивное решение. Отделочные материалы 16 19 Конструктивный узел

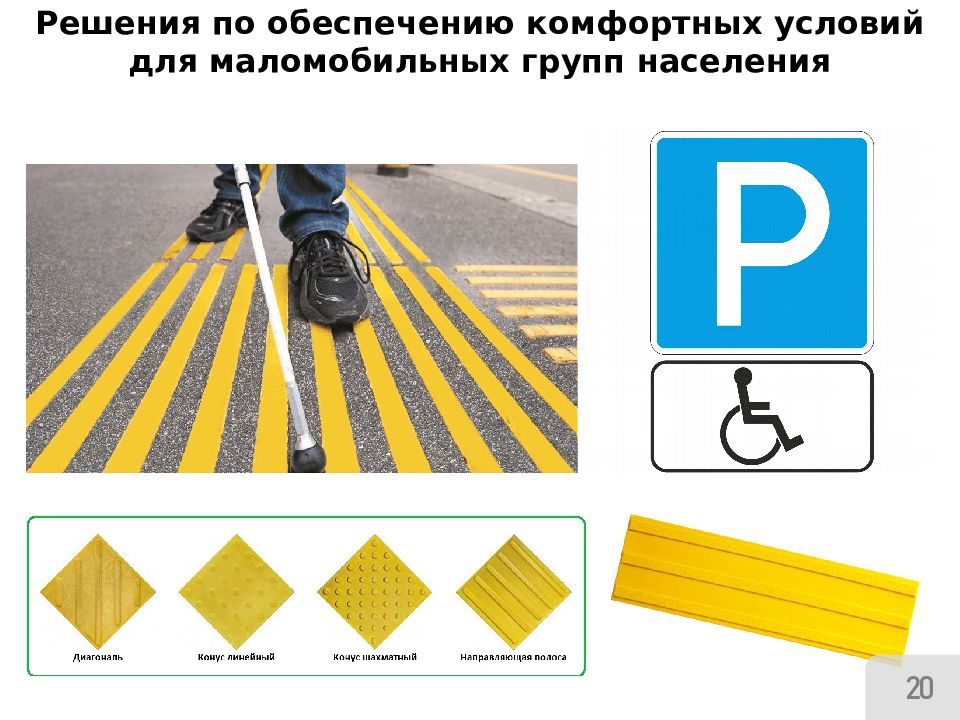

Решения по обеспечению комфортных условий для маломобильных групп населения 20

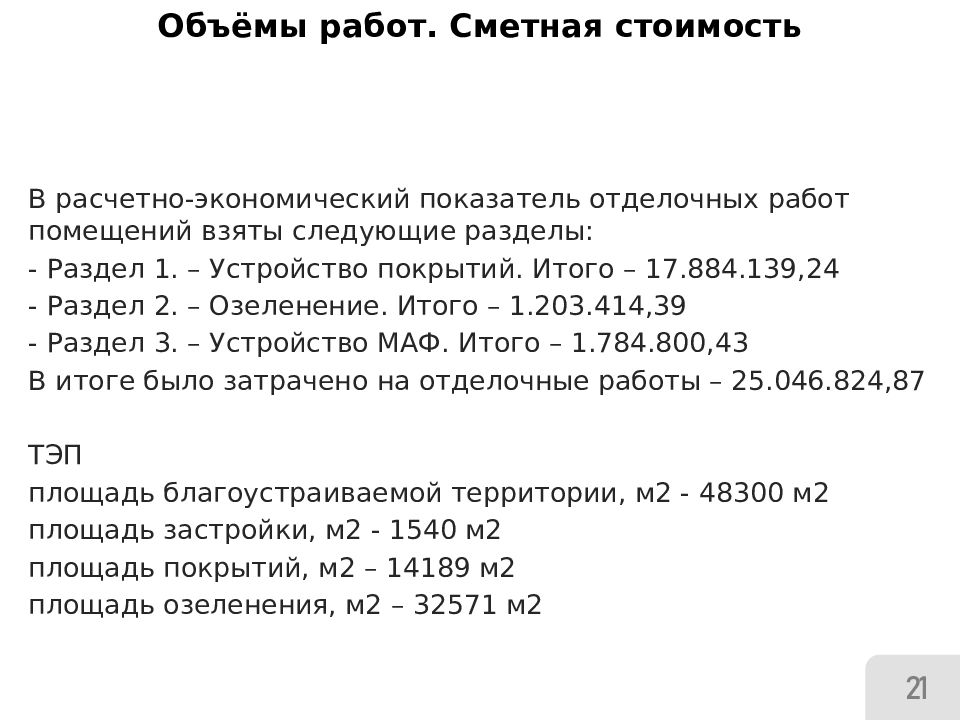

В расчетно-экономический показатель отделочных работ помещений взяты следующие разделы: - Раздел 1. – Устройство покрытий. Итого – 17.884.139,24 - Раздел 2. – Озеленение. Итого – 1.203.414,39 - Раздел 3. – Устройство МАФ. Итого – 1.784.800,43 В итоге было затрачено на отделочные работы – 25.046.824,87 ТЭП площадь благоустраиваемой территории, м2 - 48300 м2 площадь застройки, м2 - 1540 м2 площадь покрытий, м2 – 14189 м2 площадь озеленения, м2 – 32571 м2 21 21

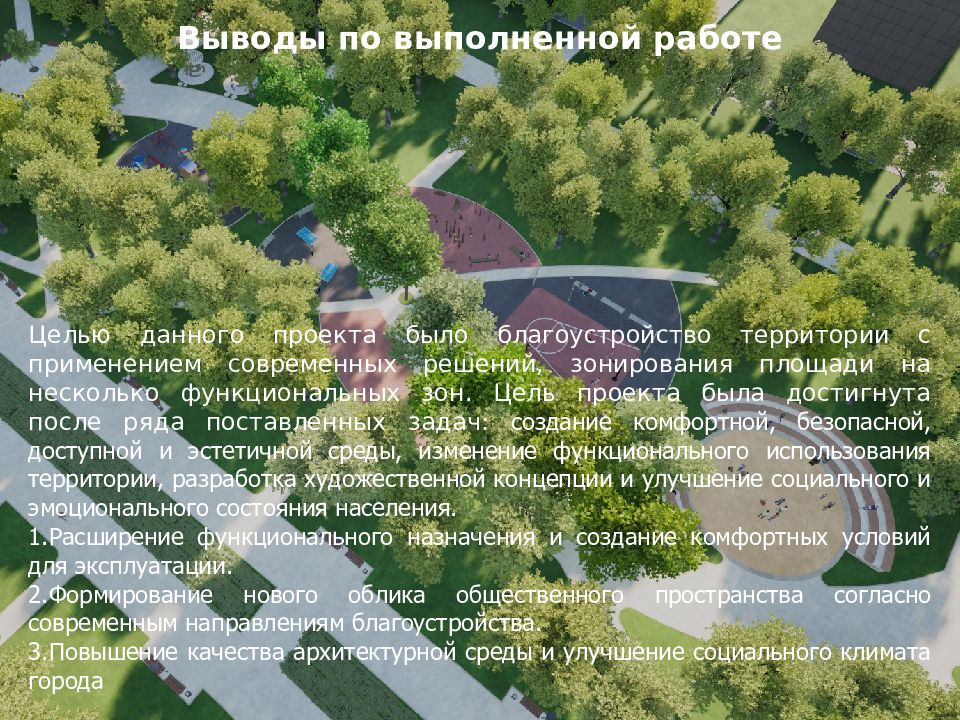

Целью данного проекта было благоустройство территории с применением современных решений, зонирования площади на несколько функциональных зон. Цель проекта была достигнута после ряда поставленных задач: создание комфортной, безопасной, доступной и эстетичной среды, изменение функционального использования территории, разработка художественной концепции и улучшение социального и эмоционального состояния населения. 1.Расширение функционального назначения и создание комфортных условий для эксплуатации. 2.Формирование нового облика общественного пространства согласно современным направлениям благоустройства. 3.Повышение качества архитектурной среды и улучшение социального климата города Выводы по выполненной работе
