Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым месторождениям
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Причины для зарезки БС:

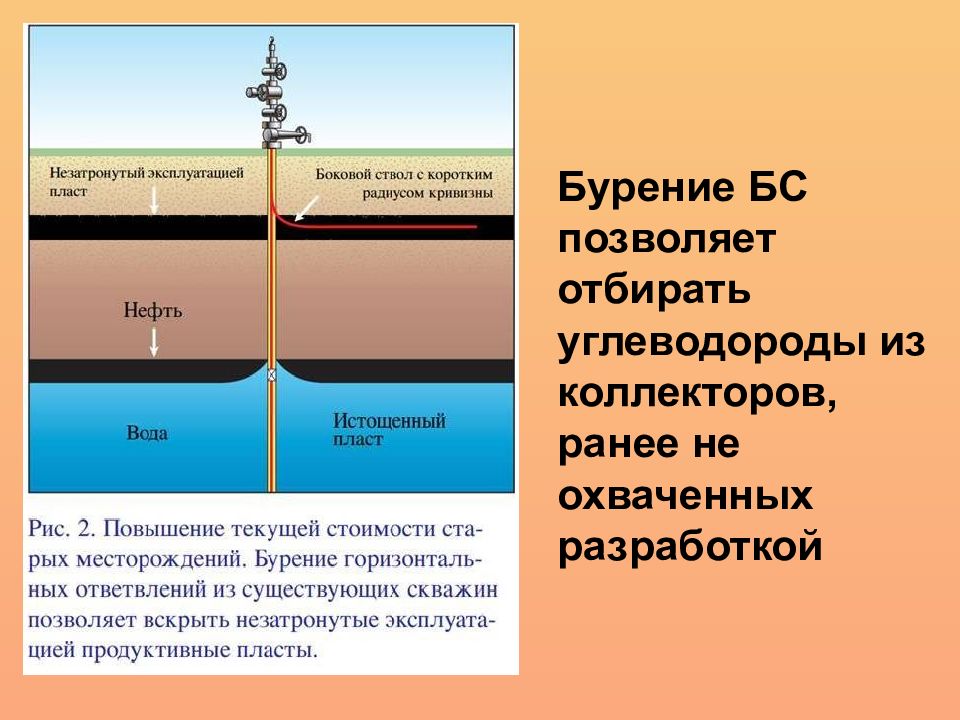

  • Бурение БС позволяет отбирать углеводороды из коллекторов, ранее не охваченных разработкой

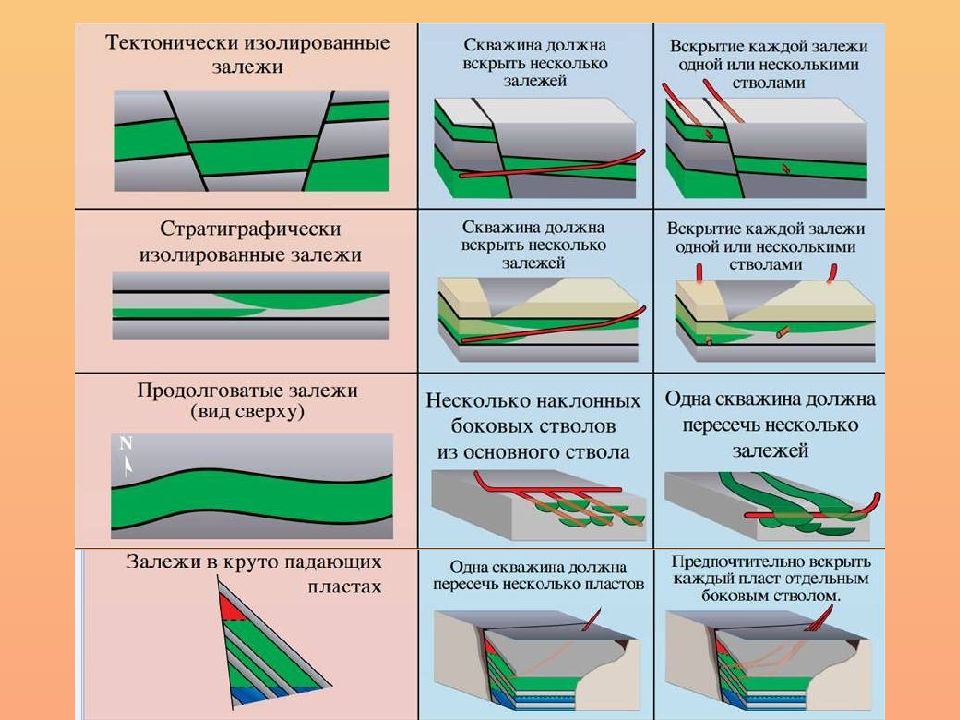

  • Многоствольные разветвления из существующих скважин улучшают условия вскрытия продуктивного пласта

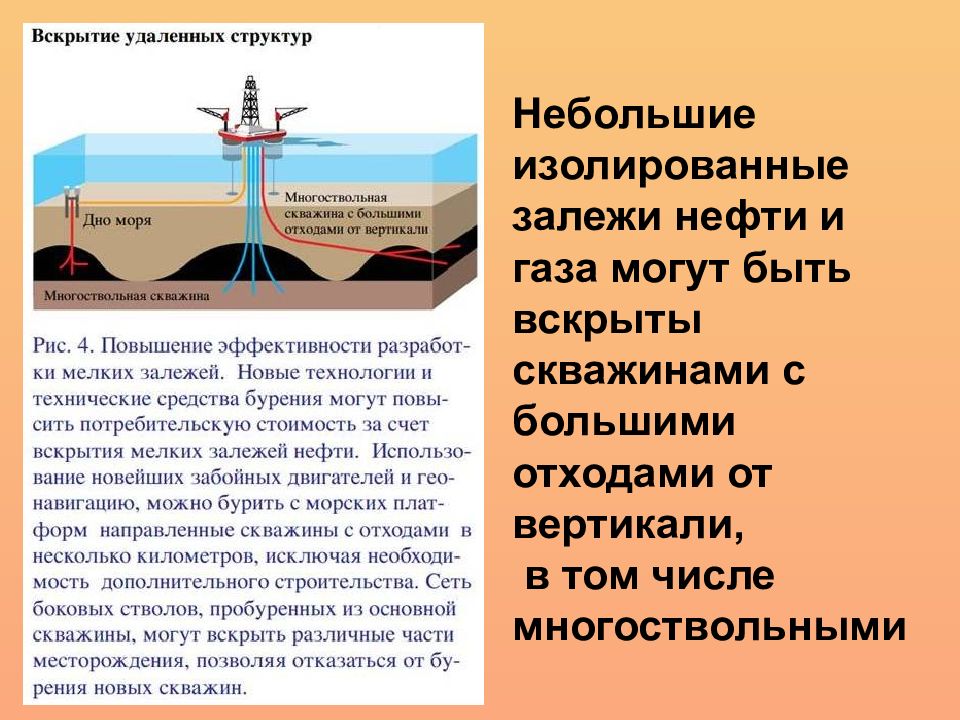

  • Небольшие изолированные залежи нефти и газа могут быть вскрыты скважинами с большими отходами от вертикали, в том числе многоствольными
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Скважины – кандидаты для ЗБС
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Опыт выбора скважин для ЗБС
  • Технология бурения боковых стволов
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
  • Применение гибких труб
  • Системы для забуривания нескольких боковых стволов
  • Заканчивание многоствольных скважин
  • Бурение боковых стволов из существующих скважин дает новую жизнь старым
1/23

Слайд 2

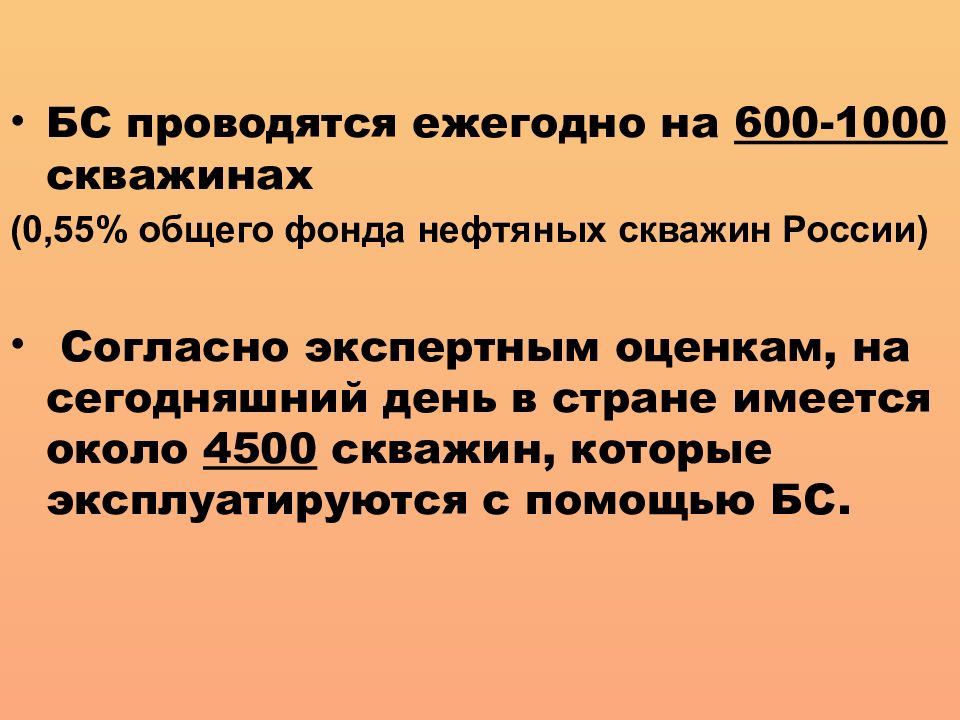

БС проводятся ежегодно на 600-1000 скважинах (0,55% общего фонда нефтяных скважин России) Согласно экспертным оценкам, на сегодняшний день в стране имеется около 4500 скважин, которые эксплуатируются с помощью БС.

Изображение слайда

Слайд 3

Изображение слайда

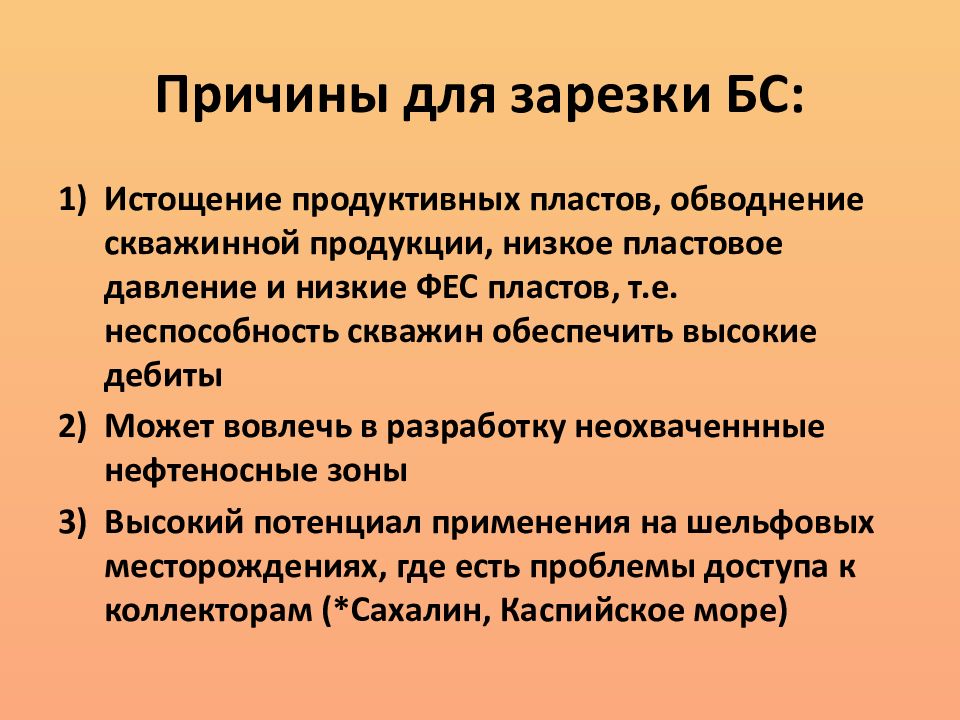

Слайд 4: Причины для зарезки БС:

Истощение продуктивных пластов, обводнение скважинной продукции, низкое пластовое давление и низкие ФЕС пластов, т.е. неспособность скважин обеспечить высокие дебиты Может вовлечь в разработку неохваченнные нефтеносные зоны Высокий потенциал применения на шельфовых месторождениях, где есть проблемы доступа к коллекторам (*Сахалин, Каспийское море)

Изображение слайда

Слайд 8

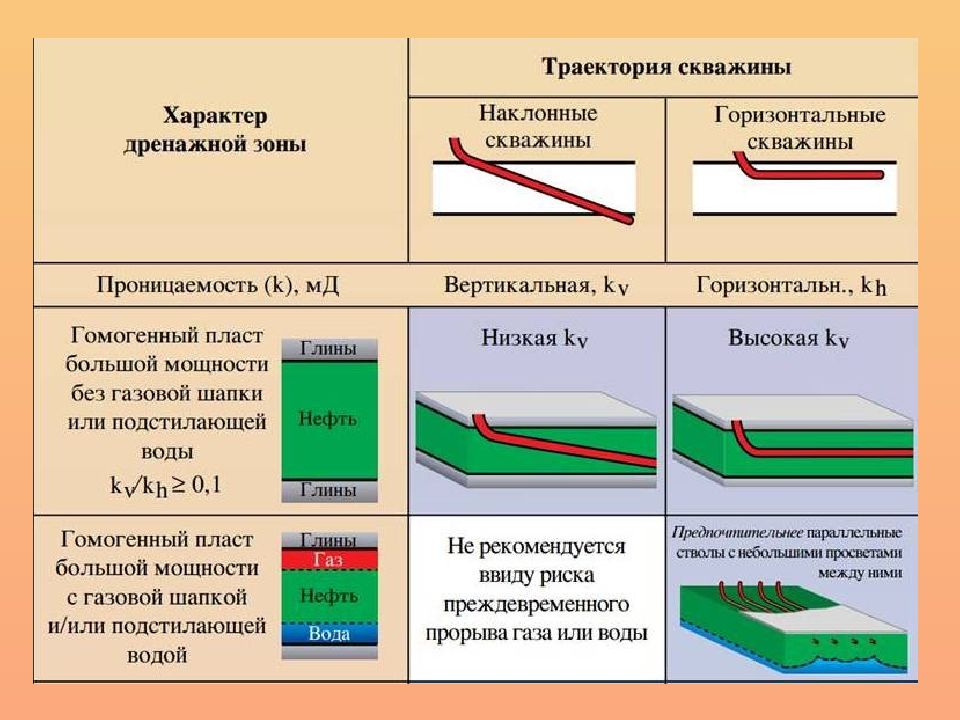

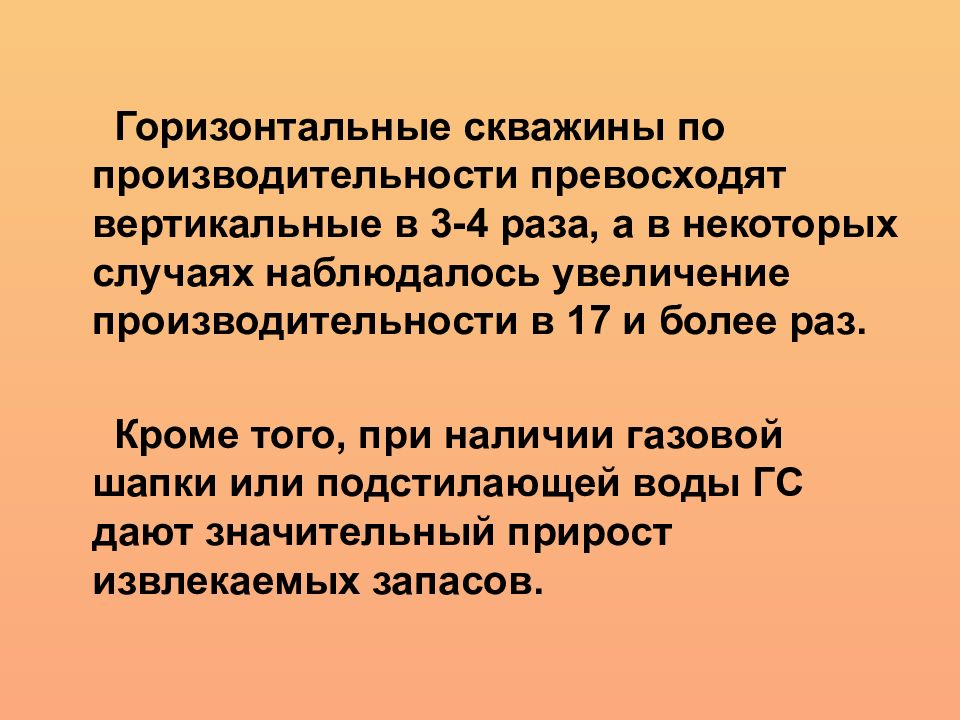

Горизонтальные скважины по производительности превосходят вертикальные в 3-4 раза, а в некоторых случаях наблюдалось увеличение производительности в 17 и более раз. Кроме того, при наличии газовой шапки или подстилающей воды ГС дают значительный прирост извлекаемых запасов.

Изображение слайда

Слайд 9: Скважины – кандидаты для ЗБС

В старых скважинах бурение БС можно считать наилучшим техническим решением, если есть надежное обоснование эффективности вскрытия продуктивной зоны наклонным или горизонтальным стволом. Бурение БС из существующих скважин дешевле, чем строительство новых. Кроме того, траектория БС проходит вблизи старой скважины, где продуктивная зона уже охарактеризована керновыми и каротажными данными, результатами испытания и эксплуатации пластов.

Изображение слайда

Слайд 10

Изображение слайда

Слайд 11

Изображение слайда

Слайд 12

Изображение слайда

Слайд 13

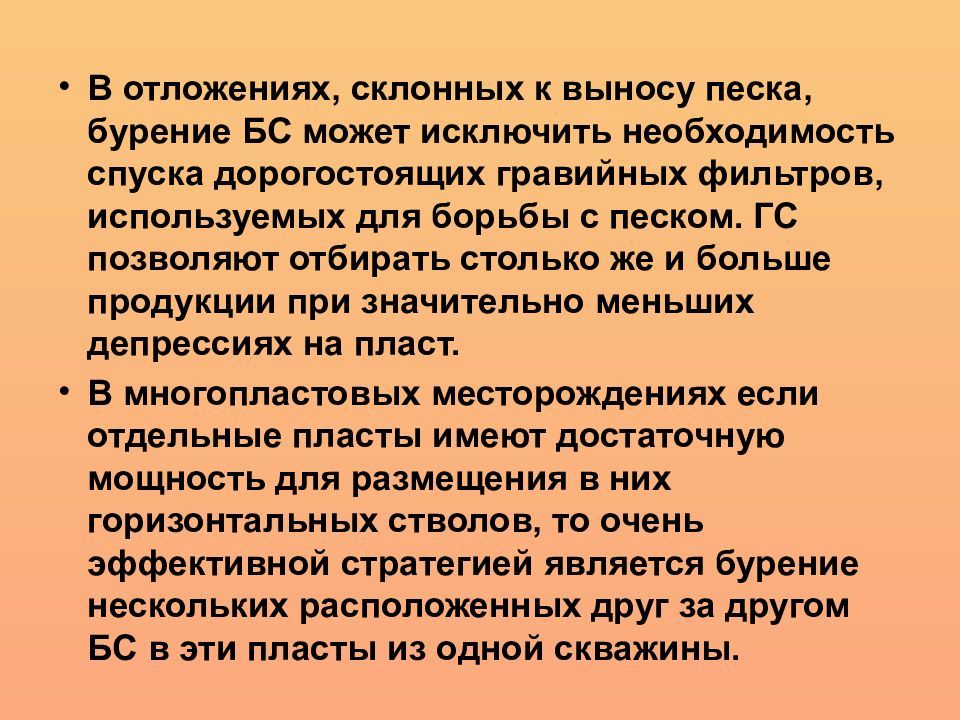

В отложениях, склонных к выносу песка, бурение БС может исключить необходимость спуска дорогостоящих гравийных фильтров, используемых для борьбы с песком. ГС позволяют отбирать столько же и больше продукции при значительно меньших депрессиях на пласт. В многопластовых месторождениях если отдельные пласты имеют достаточную мощность для размещения в них горизонтальных стволов, то очень эффективной стратегией является бурение нескольких расположенных друг за другом БС в эти пласты из одной скважины.

Изображение слайда

Слайд 14

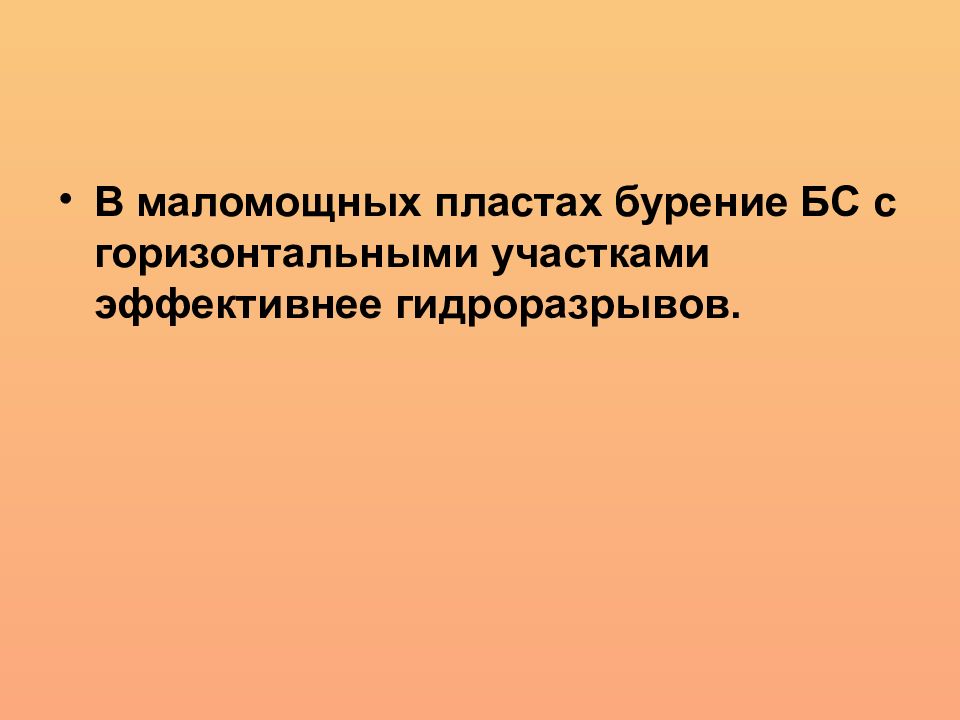

В маломощных пластах бурение БС с горизонтальными участками эффективнее гидроразрывов.

Изображение слайда

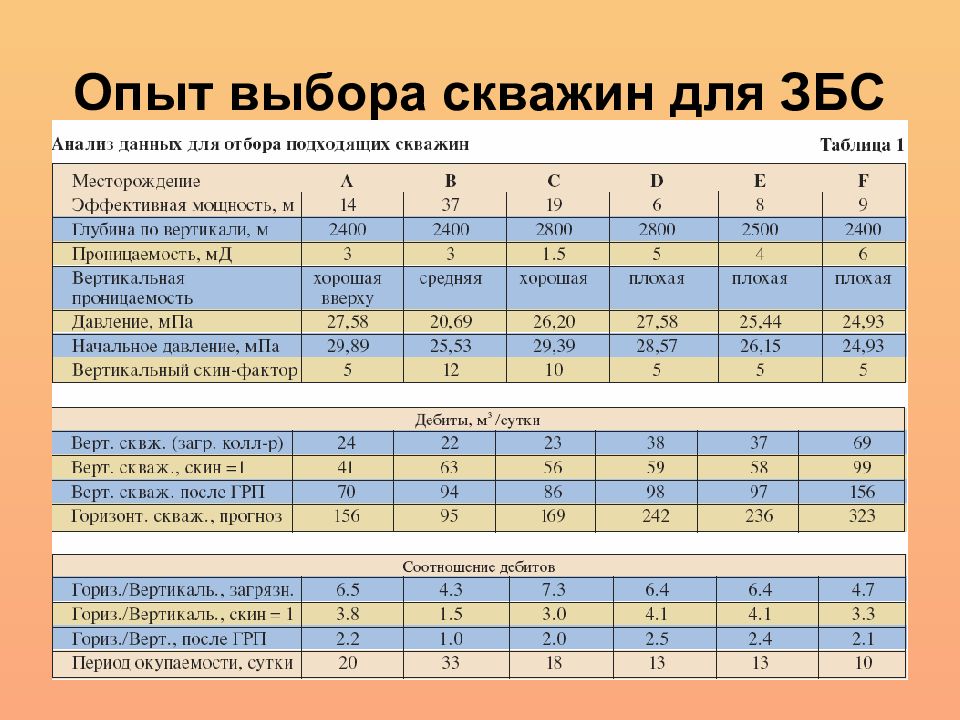

Слайд 15: Опыт выбора скважин для ЗБС

Изображение слайда

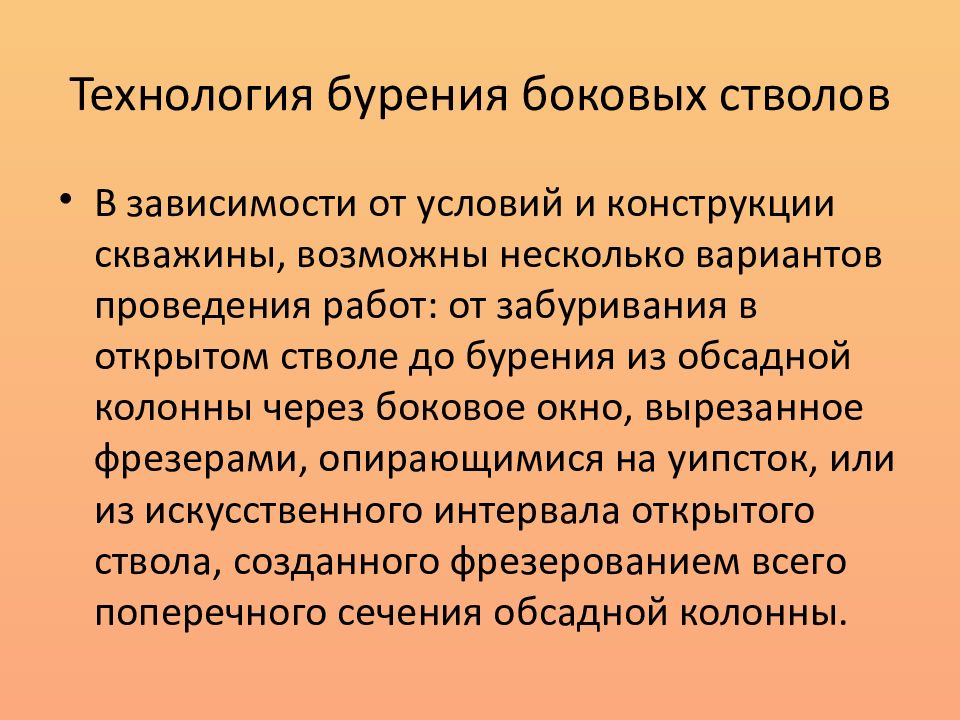

Слайд 16: Технология бурения боковых стволов

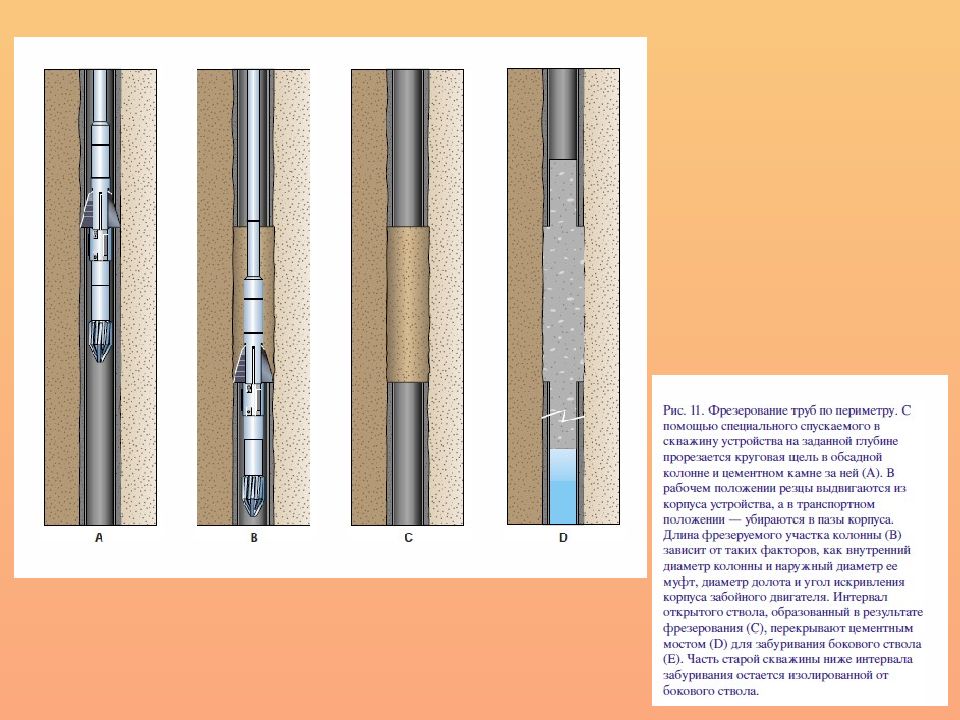

В зависимости от условий и конструкции скважины, возможны несколько вариантов проведения работ: от забуривания в открытом стволе до бурения из обсадной колонны через боковое окно, вырезанное фрезерами, опирающимися на уипсток, или из искусственного интервала открытого ствола, созданного фрезерованием всего поперечного сечения обсадной колонны.

Изображение слайда

Слайд 17

Изображение слайда

Слайд 18

Изображение слайда

Слайд 19

Изображение слайда

Слайд 20: Применение гибких труб

Изображение слайда

Слайд 21: Системы для забуривания нескольких боковых стволов

При многоствольном бурении несколько горизонтальных стволов размещаются в одном или нескольких продуктивных пластах.

Изображение слайда

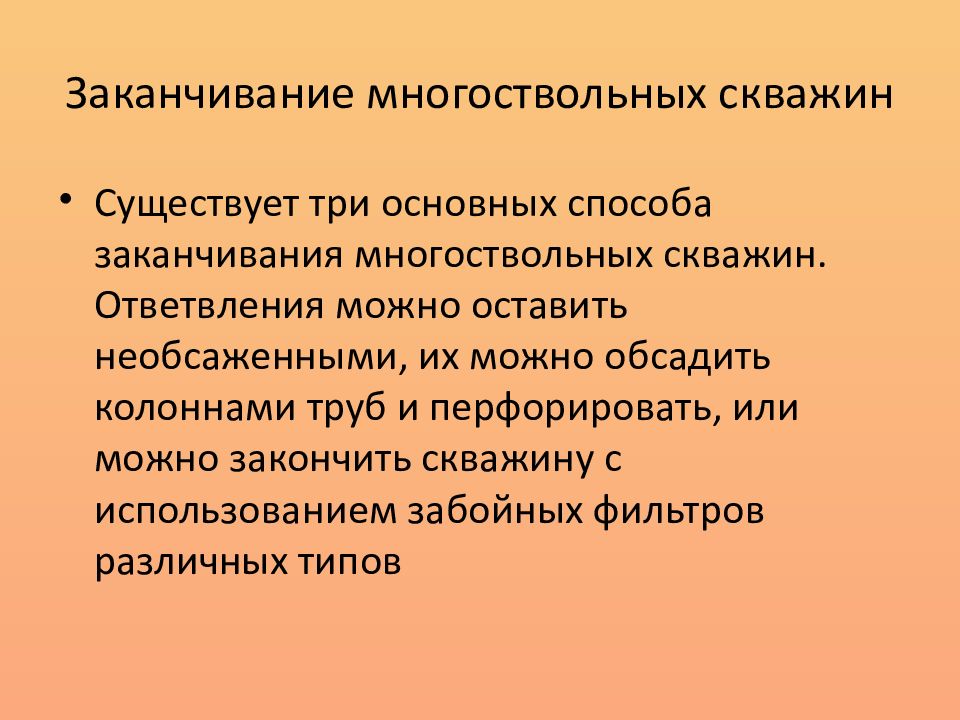

Слайд 22: Заканчивание многоствольных скважин

Существует три основных способа заканчивания многоствольных скважин. Ответвления можно оставить необсаженными, их можно обсадить колоннами труб и перфорировать, или можно закончить скважину с использованием забойных фильтров различных типов

Изображение слайда

Последний слайд презентации: Бурение боковых стволов из существующих скважин дает новую жизнь старым

Изображение слайда
