Цепи CHAMPION 2024
Первые бензопилы появились в начале ХХ в. Устанавливаемые на них цепи с зубьями прямыми и плоскими (как у ножовок) отличались малой эффективностью, быстро тупились и были трудоёмкими при обслуживании., т.к. при заточке цепи приходилось учитывать, что зубья делятся на подрезающие, режущие и скалывающие, имеют различные режущие углы и т.д. Новая цепь для универсального пиления была разработана Джозефом Коксом в 1947 г. с углом резания Г-образной формы, отличалась повышенной производительностью и упрощенной заточкой. Разработанная Джозефом Коксом концепция режущего звена мало изменилась за прошедшие годы. Конечно же, ее пытались модернизировать, но все предпринимаемые усовершенствования касались либо системы смазки, либо борьбы с вибрацией и обратной отдачей. ИСТОРИЯ 1947 год - Джозеф Кокс

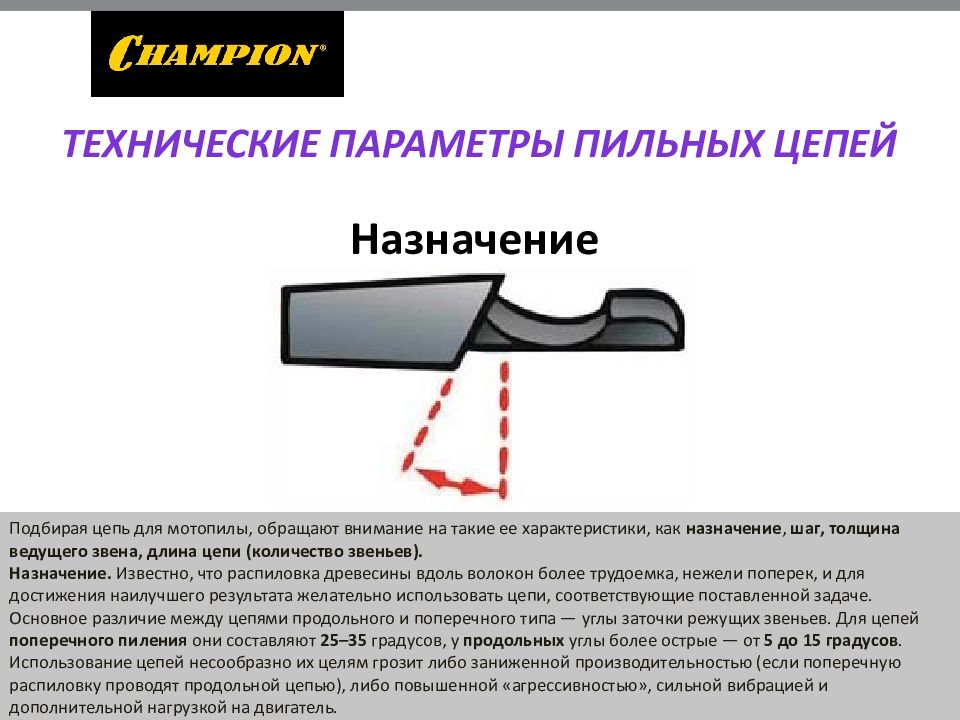

Подбирая цепь для мотопилы, обращают внимание на такие ее характеристики, как назначение, шаг, толщина ведущего звена, длина цепи (количество звеньев). Назначение. Известно, что распиловка древесины вдоль волокон более трудоемка, нежели поперек, и для достижения наилучшего результата желательно использовать цепи, соответствующие поставленной задаче. Основное различие между цепями продольного и поперечного типа — углы заточки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов, у продольных углы более острые — от 5 до 15 градусов. Использование цепей несообразно их целям грозит либо заниженной производительностью (если поперечную распиловку проводят продольной цепью), либо повышенной «агрессивностью», сильной вибрацией и дополнительной нагрузкой на двигатель. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПИЛЬНЫХ ЦЕПЕЙ Назначение

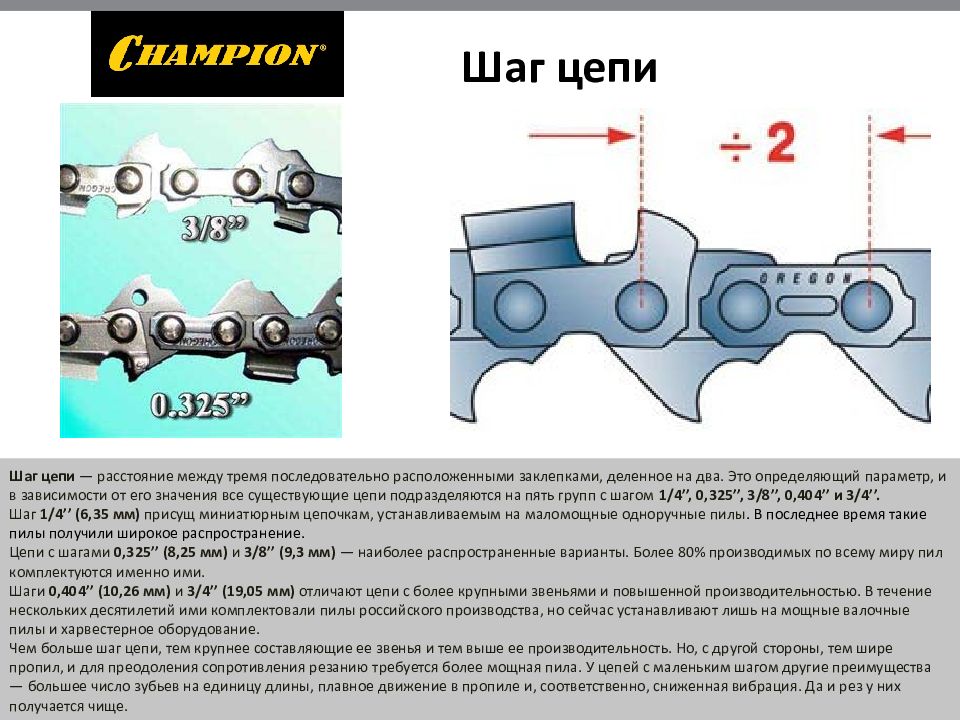

Шаг цепи — расстояние между тремя последовательно расположенными заклепками, деленное на два. Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’. Шаг 1/4’’ (6,35 мм) присущ миниатюрным цепочкам, устанавливаемым на маломощные одноручные пилы. В последнее время такие пилы получили широкое распространение. Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими. Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование. Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность. Но, с другой стороны, тем шире пропил, и для преодоления сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация. Да и рез у них получается чище. Шаг цепи

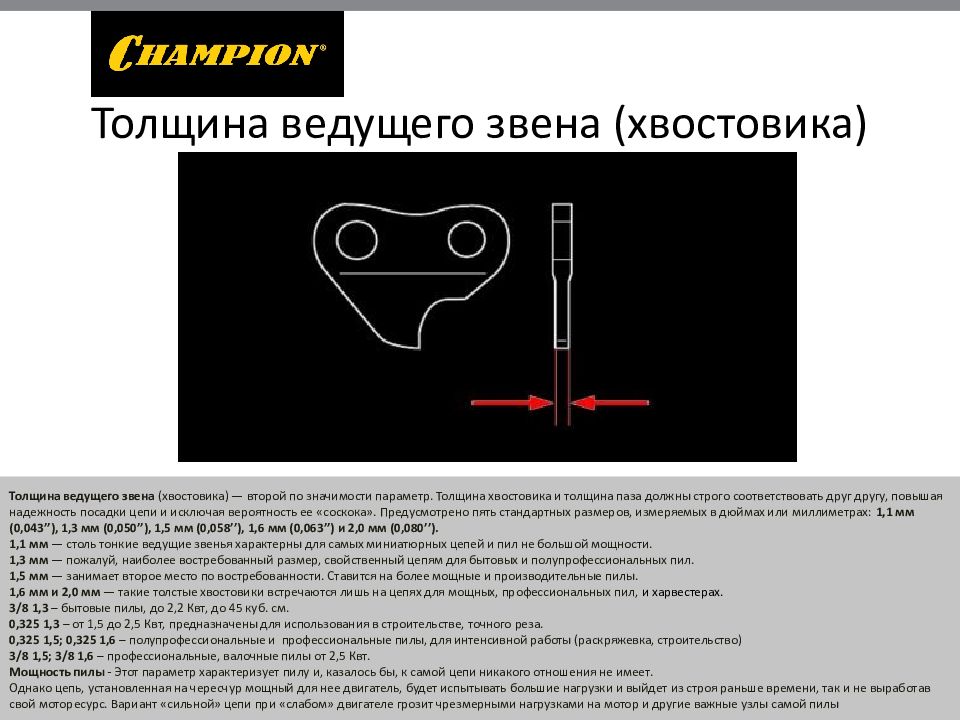

Толщина ведущего звена (хвостовика) — второй по значимости параметр. Толщина хвостовика и толщина паза должны строго соответствовать друг другу, повышая надежность посадки цепи и исключая вероятность ее «соскока». Предусмотрено пять стандартных размеров, измеряемых в дюймах или миллиметрах: 1,1 мм (0,043’’), 1,3 мм (0,050’’), 1,5 мм (0,058’’), 1,6 мм (0,063’’) и 2,0 мм (0,080’’). 1,1 мм — столь тонкие ведущие звенья характерны для самых миниатюрных цепей и пил не большой мощности. 1,3 мм — пожалуй, наиболее востребованный размер, свойственный цепям для бытовых и полупрофессиональных пил. 1,5 мм — занимает второе место по востребованности. Ставится на более мощные и производительные пилы. 1,6 мм и 2,0 мм — такие толстые хвостовики встречаются лишь на цепях для мощных, профессиональных пил, и харвестерах. 3/8 1,3 – бытовые пилы, до 2,2 Квт, до 45 куб. см. 0,325 1,3 – от 1,5 до 2,5 Квт, предназначены для использования в строительстве, точного реза. 0,325 1,5; 0,325 1,6 – полупрофессиональные и профессиональные пилы, для интенсивной работы (раскряжевка, строительство) 3/8 1,5; 3/8 1,6 – профессиональные, валочные пилы от 2,5 Квт. Мощность пилы - Этот параметр характеризует пилу и, казалось бы, к самой цепи никакого отношения не имеет. Однако цепь, установленная на чересчур мощный для нее двигатель, будет испытывать большие нагрузки и выйдет из строя раньше времени, так и не выработав свой моторесурс. Вариант «сильной» цепи при «слабом» двигателе грозит чрезмерными нагрузками на мотор и другие важные узлы самой пилы Толщина ведущего звена (хвостовика)

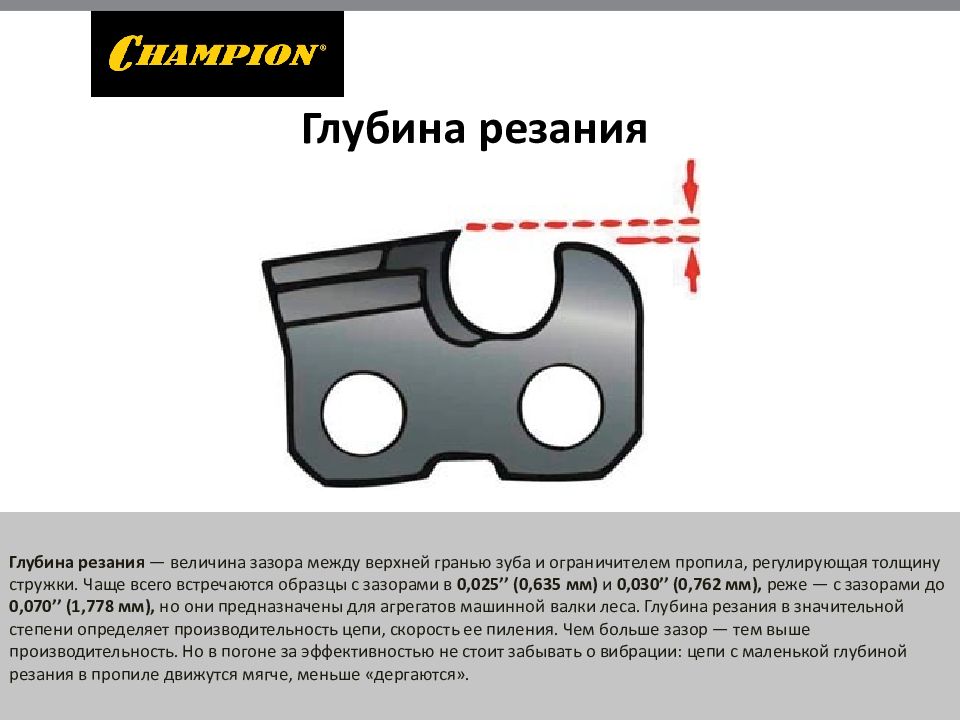

Глубина резания — величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025’’ (0,635 мм) и 0,030’’ (0,762 мм), реже — с зазорами до 0,070’’ (1,778 мм), но они предназначены для агрегатов машинной валки леса. Глубина резания в значительной степени определяет производительность цепи, скорость ее пиления. Чем больше зазор — тем выше производительность. Но в погоне за эффективностью не стоит забывать о вибрации: цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Глубина резания

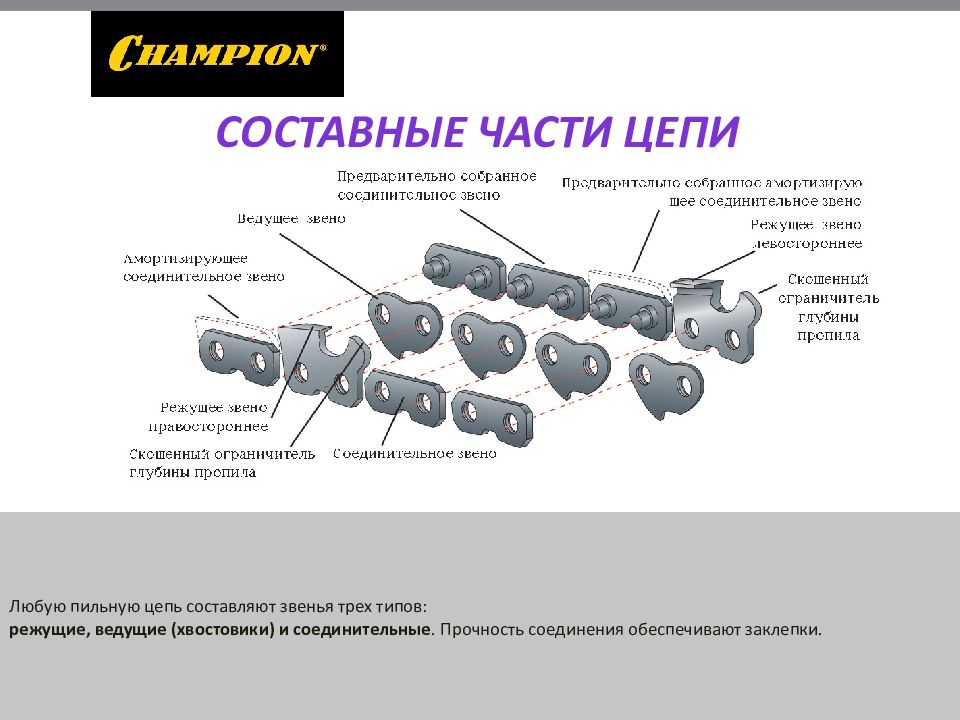

Любую пильную цепь составляют звенья трех типов: режущие, ведущие (хвостовики) и соединительные. Прочность соединения обеспечивают заклепки. СОСТАВНЫЕ ЧАСТИ ЦЕПИ

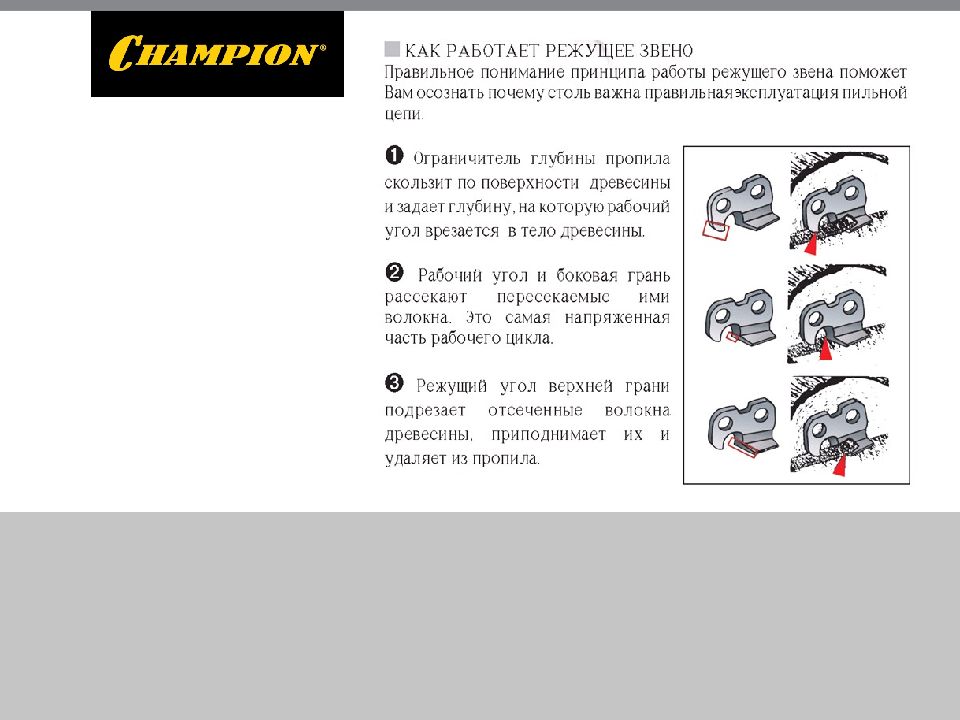

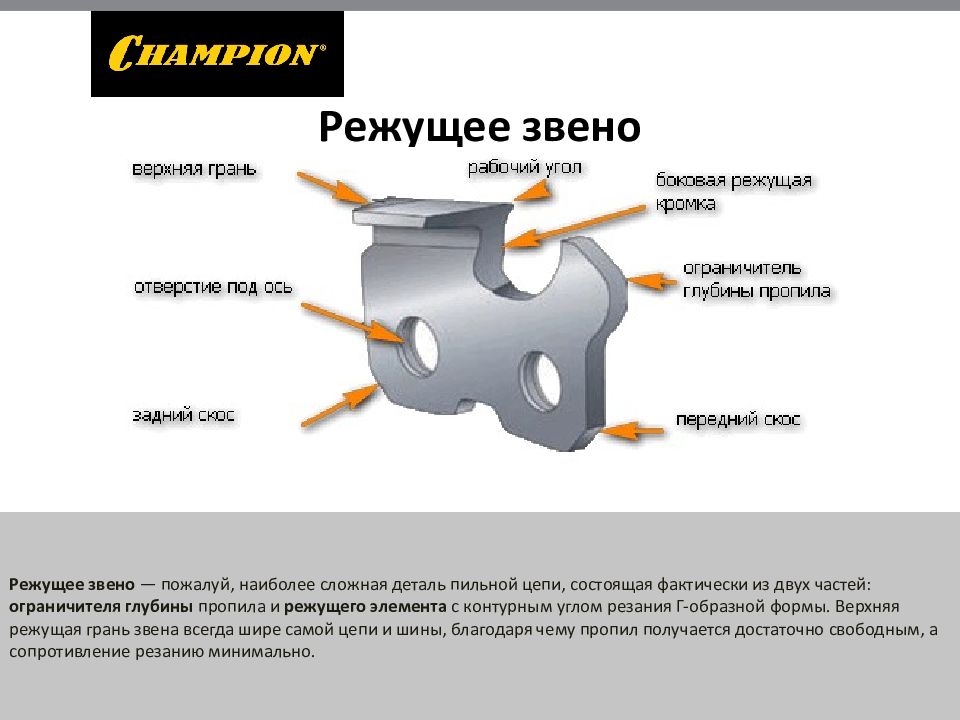

Режущее звено — пожалуй, наиболее сложная деталь пильной цепи, состоящая фактически из двух частей: ограничителя глубины пропила и режущего элемента с контурным углом резания Г-образной формы. Верхняя режущая грань звена всегда шире самой цепи и шины, благодаря чему пропил получается достаточно свободным, а сопротивление резанию минимально. Режущее звено
Режущие зубья бывают правосторонними и левосторонними, и на цепи их укрепляют поочередно. Но в целом резцы подразделяют на типы в зависимости от их профиля. При внимательном изучении «фигур», образуемых верхними и боковыми гранями, можно выделить два «граничных» варианта: «семерку» с острым углом между кромками и закругленный «серп». Первый вариант называют чизель (от англ. chisel — резец, долото), второй — чиппер (от англ. to chip — рубить в щепу). Чизельные зубцы отличаются высокими производительностью и скоростью пиления. За счет своей конфигурации они имеют меньшую площадь контакта с древесиной при работе, что уменьшает сопротивление резанию. Это профессиональный вариант, но он очень чувствителен к абразивной среде, быстро тупится при работе с «грязной» древесиной, а при заточке требует четкой выдержки всех углов и параметров. Серпообразный профиль — чиппер — менее эффективен, так как площадь контакта с древесиной у него несколько больше, но и ухаживать за ним намного легче — скругленный угол не столь болезненно отзывается на незначительные погрешности при заточке. Подобные звенья хороши при работе с загрязненной древесиной. Все остальные варианты профилей — различные модификации двух описанных выше. Верхнюю и боковую грани режущего элемента обычно покрывают тонкой пленкой какого-либо твердого металла. Чаще всего это хром, но порой применяют никель-фосфорный сплав. BP, VS - чиппер PX, VG, HX, R, AP – получизель LP, LG, L – чизель PRO – наличие отверстий и каналов для смазки на ведущих звеньях Режущие зубья Долотообразный (Чизель) Полу-долотообразный ( Чиппер )
Ведущие звенья (хвостовики) обеспечивают движение цепи, передавая вращение от двигателя через ведущую звездочку, а также стабильное положение цепи на пильной шине. «Побочной» обязанностью ведущего звена является распределение смазки от ведущей звездочки (куда ее подает масляный насос) по всей шине и цепи. Ведущие звенья (хвостовики)

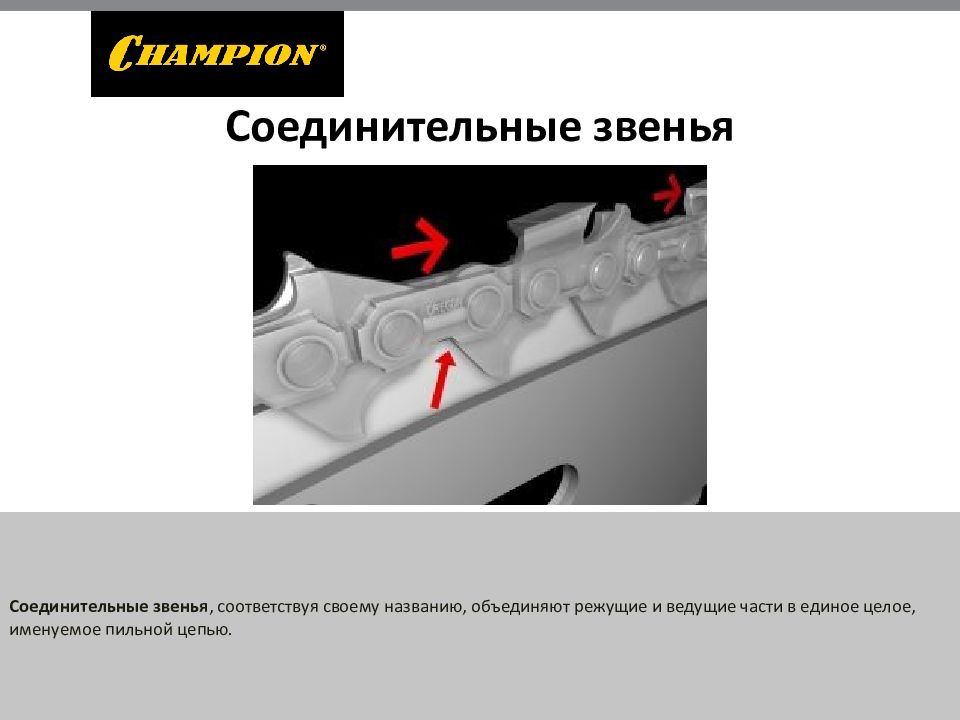

Соединительные звенья, соответствуя своему названию, объединяют режущие и ведущие части в единое целое, именуемое пильной цепью. Соединительные звенья

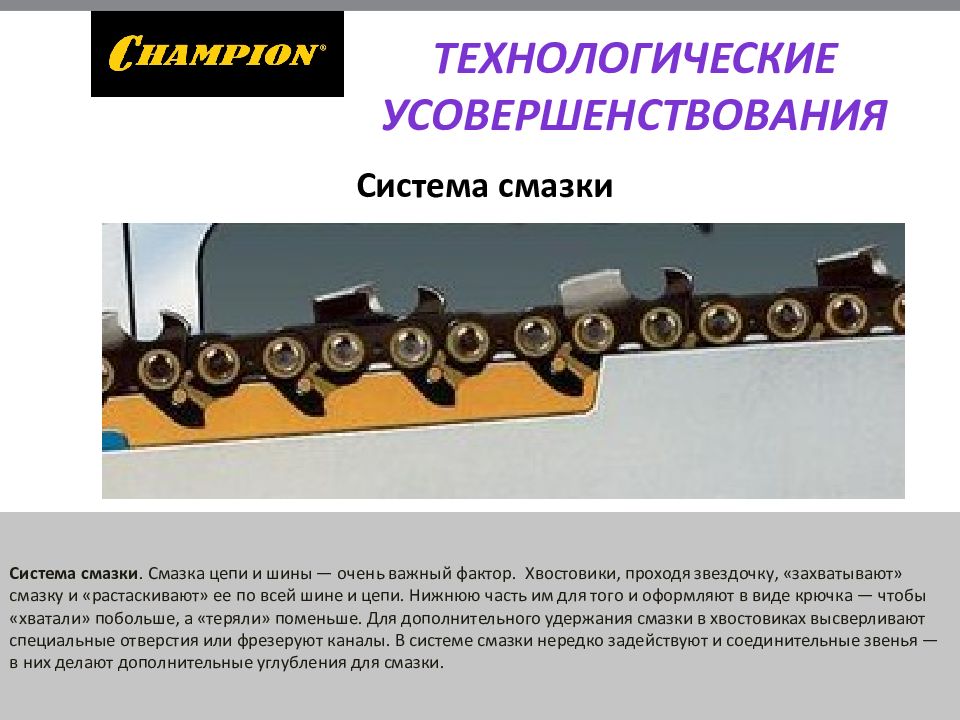

Система смазки. Смазка цепи и шины — очень важный фактор. Хвостовики, проходя звездочку, «захватывают» смазку и «растаскивают» ее по всей шине и цепи. Нижнюю часть им для того и оформляют в виде крючка — чтобы «хватали» побольше, а «теряли» поменьше. Для дополнительного удержания смазки в хвостовиках высверливают специальные отверстия или фрезеруют каналы. В системе смазки нередко задействуют и соединительные звенья — в них делают дополнительные углубления для смазки. ТЕХНОЛОГИЧЕСКИЕ УСОВЕРШЕНСТВОВАНИЯ Система смазки

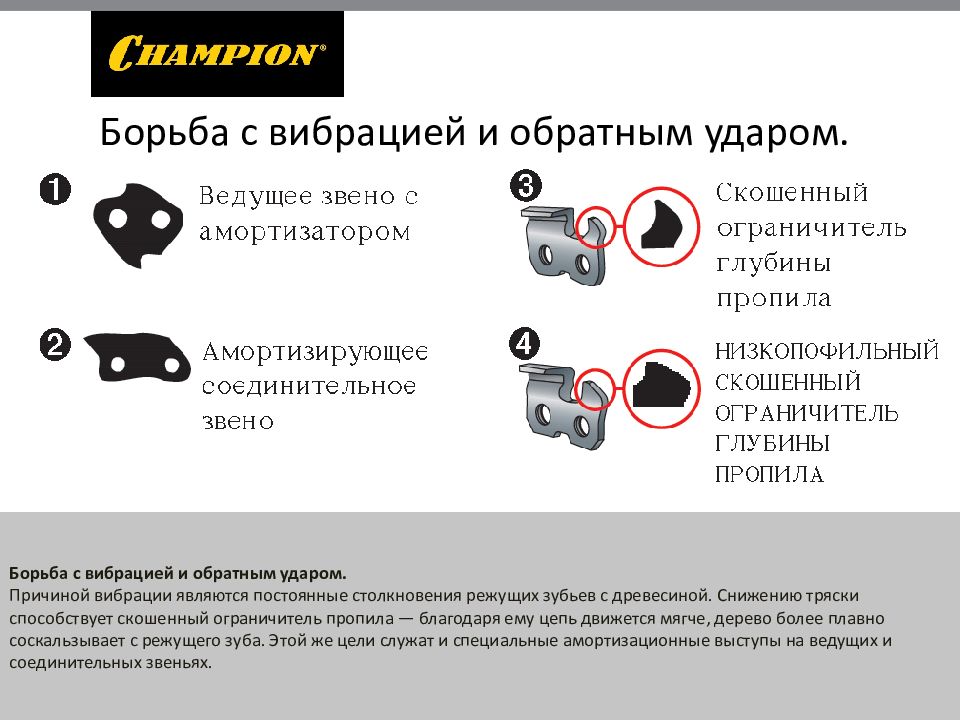

Борьба с вибрацией и обратным ударом. Причиной вибрации являются постоянные столкновения режущих зубьев с древесиной. Снижению тряски способствует скошенный ограничитель пропила — благодаря ему цепь движется мягче, дерево более плавно соскальзывает с режущего зуба. Этой же цели служат и специальные амортизационные выступы на ведущих и соединительных звеньях. Борьба с вибрацией и обратным ударом.
Пильные цепи классифицируют, ориентируясь на их габариты, конструктивные особенности и на порядок следования звеньев. Он может быть стандартным, с полупропуском или пропуском. Стандартный - на каждый резец приходится два ведущих звена. Все цепи Champion. С полупропуском — каждое третье режущее звено заменено соединительным. С пропуском - на месте каждого второго режущего звена установлено соединительное. Искусственно завышенное расстояние между резцами уменьшает их количество, а следовательно, снижает себестоимость. Однако увеличение этой дистанции усиливает вибрацию, снижает производительность и скорость пиления. ПОРЯДОК СЛЕДОВАНИЯ ЗВЕНЬЕВ

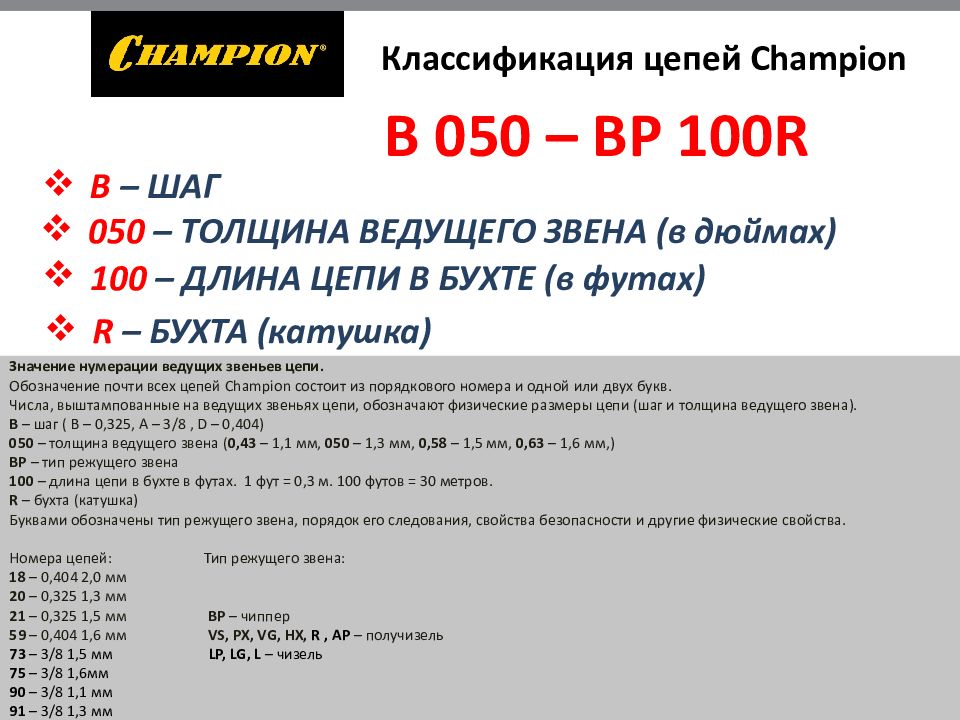

Значение нумерации ведущих звеньев цепи. Обозначение почти всех цепей Champion состоит из порядкового номера и одной или двух букв. Числа, выштампованные на ведущих звеньях цепи, обозначают физические размеры цепи (шаг и толщина ведущего звена). В – шаг ( В – 0,325, А – 3/8, D – 0,404) 050 – толщина ведущего звена ( 0,43 – 1,1 мм, 050 – 1,3 мм, 0,58 – 1,5 мм, 0,63 – 1,6 мм,) BP – тип режущего звена 100 – длина цепи в бухте в футах. 1 фут = 0,3 м. 100 футов = 30 метров. R – бухта (катушка) Буквами обозначены тип режущего звена, порядок его следования, свойства безопасности и другие физические свойства. Номера цепей: Тип режущего звена: 18 – 0,404 2,0 мм 20 – 0,325 1,3 мм 21 – 0,325 1,5 мм BP – чиппер 59 – 0,404 1,6 мм VS, PX, VG, HX, R, AP – получизель 73 – 3/8 1,5 мм LP, LG, L – чизель 75 – 3/8 1,6мм 90 – 3/8 1,1 мм 91 – 3/8 1,3 мм 25 – 1/4 1,1 мм Классификация цепей Champion B 050 – BP 100R В – ШАГ 050 – ТОЛЩИНА ВЕДУЩЕГО ЗВЕНА (в дюймах) 100 – ДЛИНА ЦЕПИ В БУХТЕ (в футах) R – БУХТА (катушка)

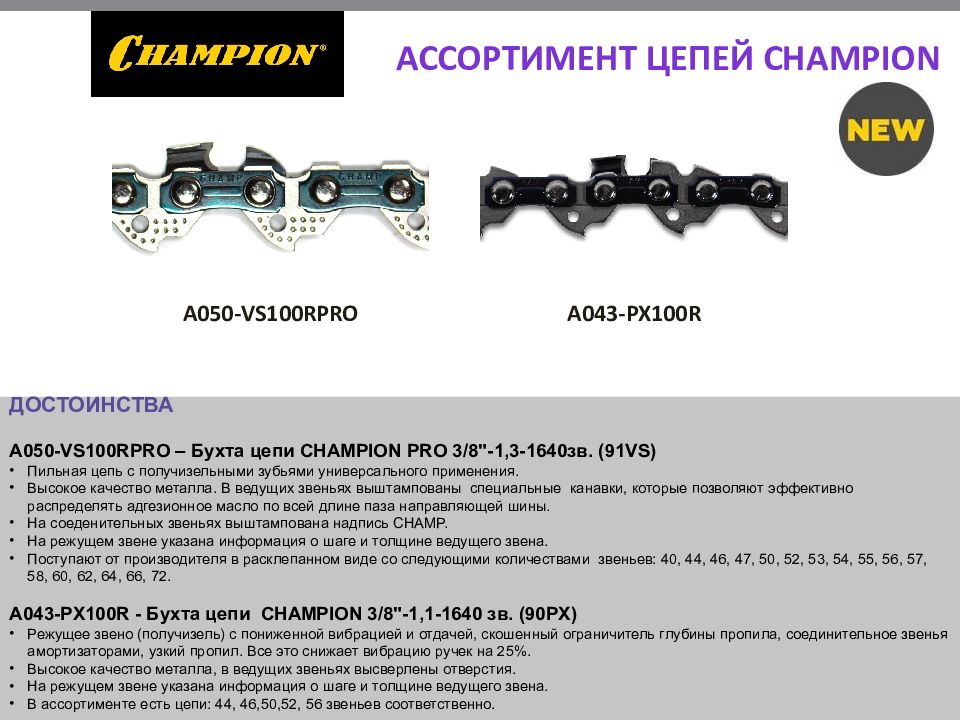

ДОСТОИНСТВА A050-VS100RPRO – Бухта цепи CHAMPION PRO 3/8"-1,3-1640 зв. (91 VS) Пильная цепь с получизельными зубьями универсального применения. Высокое качество металла. В ведущих звеньях выштампованы специальные канавки, которые позволяют эффективно распределять адгезионное масло по всей длине паза направляющей шины. На соеденительных звеньях выштампована надпись CHAMP. На режущем звене указана информация о шаге и толщине ведущего звена. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 40, 44, 46, 47, 50, 52, 53, 54, 55, 56, 57, 58, 60, 62, 64, 66, 72. A043-PX100R - Бухта цепи CHAMPION 3/8"-1,1-1640 зв. (90 PX) Режущее звено ( получизель ) с пониженной вибрацией и отдачей, скошенный ограничитель глубины пропила, соединительное звенья амортизаторами, узкий пропил. Все это снижает вибрацию ручек на 25%. Высокое качество металла, в ведущих звеньях высверлены отверстия. На режущем звене указана информация о шаге и толщине ведущего звена. В ассортименте есть цепи : 44, 46, 50, 52, 56 звеньев соответственно. Ассортимент цепей Champion A050-VS100RPRO A043-PX100R

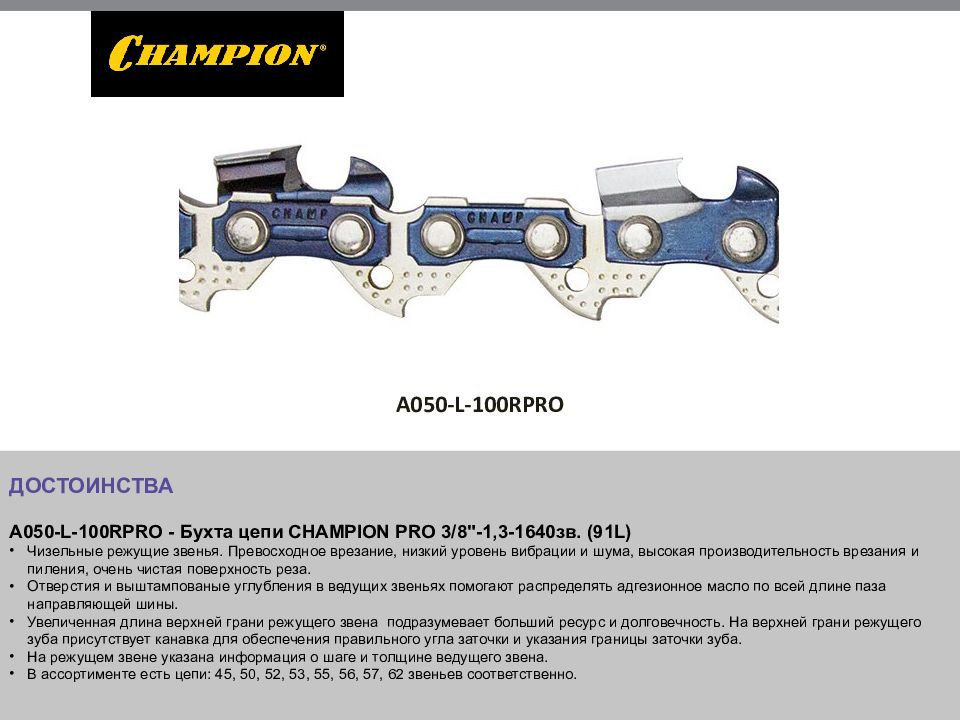

ДОСТОИНСТВА A050-L-100RPRO - Бухта цепи CHAMPION PRO 3/8"-1,3-1640 зв. (91 L) Чизельные режущие звенья. Превосходное врезание, низкий уровень вибрации и шума, высокая производительность врезания и пиления, очень чистая поверхность реза. Отверстия и выштампованые углубления в ведущих звеньях помогают распределять адгезионное масло по всей длине паза направляющей шины. Увеличенная длина верхней грани режущего звена подразумевает больший ресурс и долговечность. На верхней грани режущего зуба присутствует канавка для обеспечения правильного угла заточки и указания границы заточки зуба. На режущем звене указана информация о шаге и толщине ведущего звена. В ассортименте есть цепи : 4 5, 50, 52, 53, 55, 56, 57, 62 звеньев соответственно. A050-L-100RPRO
ДОСТОИНСТВА A050-VG100RPRO - Бухта цепи CHAMPION 3/8"-1,3-1639 зв. (91 VG) Цепь является аналогом цепи 91 VS PRO в исполнении комфорт-класса с низкой вибрацией, малым шумом и уменьшенной отдачей. Это достигается, благодаря наличию дополнительного амортизирующего соединительного звена. На режущем звене указана информация о шаге и толщине ведущего звена. В ассортименте есть цепи : 52, 56, звеньев соответственно. A050-VG100RPRO

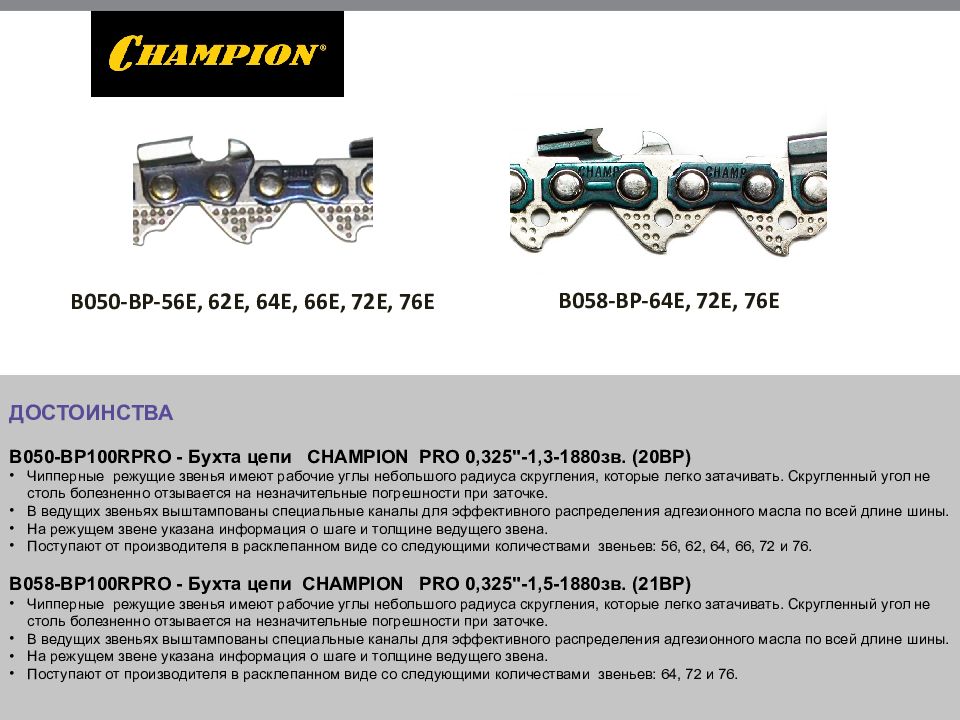

ДОСТОИНСТВА B050-BP100RPRO - Бухта цепи CHAMPION PRO 0,325"-1,3-1880 зв. (20 BP) Чипперные режущие звенья имеют рабочие углы небольшого радиуса скругления, которые легко затачивать. Скругленный угол не столь болезненно отзывается на незначительные погрешности при заточке. В ведущих звеньях выштампованы специальные каналы для эффективного распределения адгезионного масла по всей длине шины. На режущем звене указана информация о шаге и толщине ведущего звена. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 56, 62, 64, 66, 72 и 76. B058-BP100RPRO - Бухта цепи CHAMPION PRO 0,325"-1,5-1880 зв. (21 BP) Чипперные режущие звенья имеют рабочие углы небольшого радиуса скругления, которые легко затачивать. Скругленный угол не столь болезненно отзывается на незначительные погрешности при заточке. В ведущих звеньях выштампованы специальные каналы для эффективного распределения адгезионного масла по всей длине шины. На режущем звене указана информация о шаге и толщине ведущего звена. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 64, 72 и 76. B058-BP-64E, 72E, 76E B050-BP-56E, 62 E, 64E, 66E, 72Е, 76E

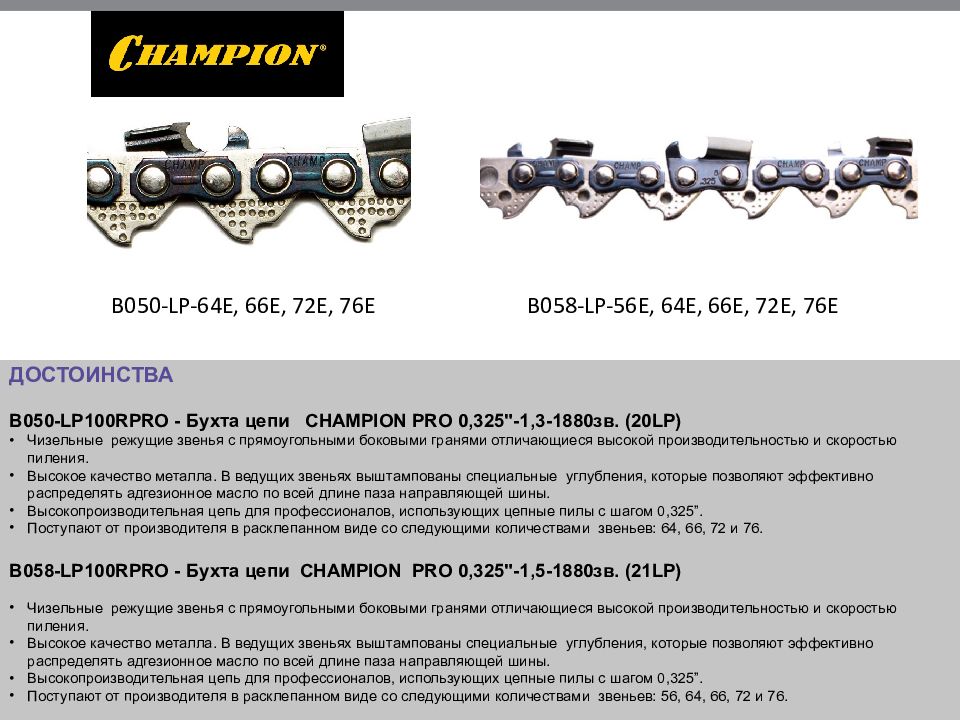

ДОСТОИНСТВА B050-LP100RPRO - Бухта цепи CHAMPION PRO 0,325"-1,3-1880 зв. (20 LP) Чизельные режущие звенья с прямоугольными боковыми гранями отличающиеся высокой производительностью и скоростью пиления. Высокое качество металла. В ведущих звеньях выштампованы специальные углубления, которые позволяют эффективно распределять адгезионное масло по всей длине паза направляющей шины. Высокопроизводительная цепь для профессионалов, использующих цепные пилы с шагом 0,325”. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 64, 66, 72 и 76. B058-LP100RPRO - Бухта цепи CHAMPION PRO 0,325"-1,5-1880 зв. (21 LP) Чизельные режущие звенья с прямоугольными боковыми гранями отличающиеся высокой производительностью и скоростью пиления. Высокое качество металла. В ведущих звеньях выштампованы специальные углубления, которые позволяют эффективно распределять адгезионное масло по всей длине паза направляющей шины. Высокопроизводительная цепь для профессионалов, использующих цепные пилы с шагом 0,325”. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 56, 64, 66, 72 и 76. B050-LP-64E, 66E, 72E, 76E B058-LP-56E, 64E, 66E, 72E, 76E

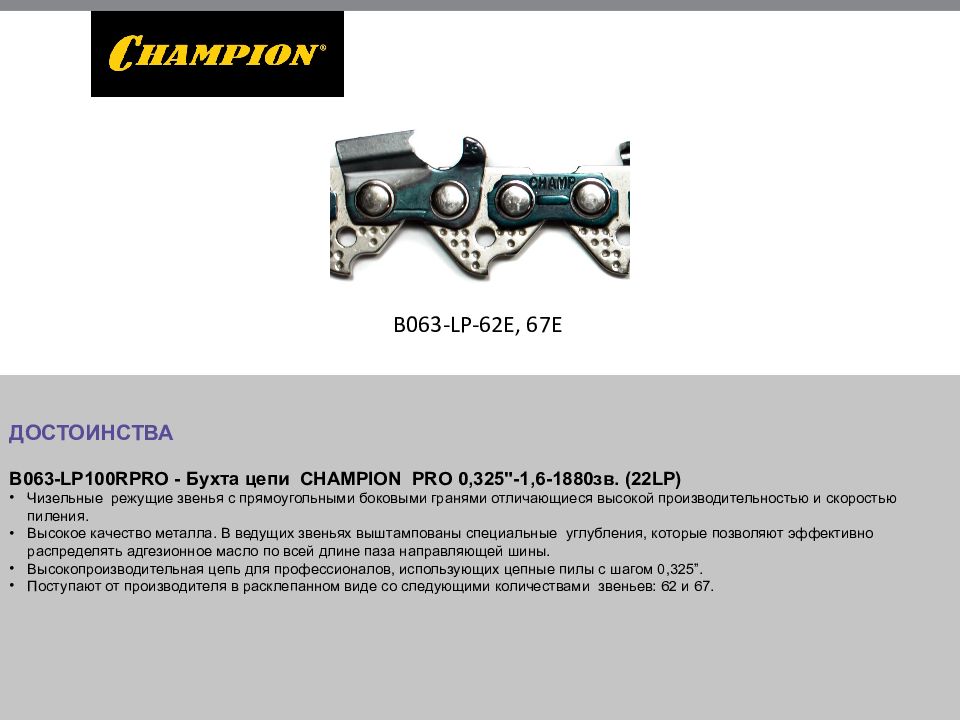

ДОСТОИНСТВА B063-LP100RPRO - Бухта цепи CHAMPION PRO 0,325"-1,6-1880 зв. (22 LP) Чизельные режущие звенья с прямоугольными боковыми гранями отличающиеся высокой производительностью и скоростью пиления. Высокое качество металла. В ведущих звеньях выштампованы специальные углубления, которые позволяют эффективно распределять адгезионное масло по всей длине паза направляющей шины. Высокопроизводительная цепь для профессионалов, использующих цепные пилы с шагом 0,325”. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 6 2 и 67. B063-LP-62E, 67E

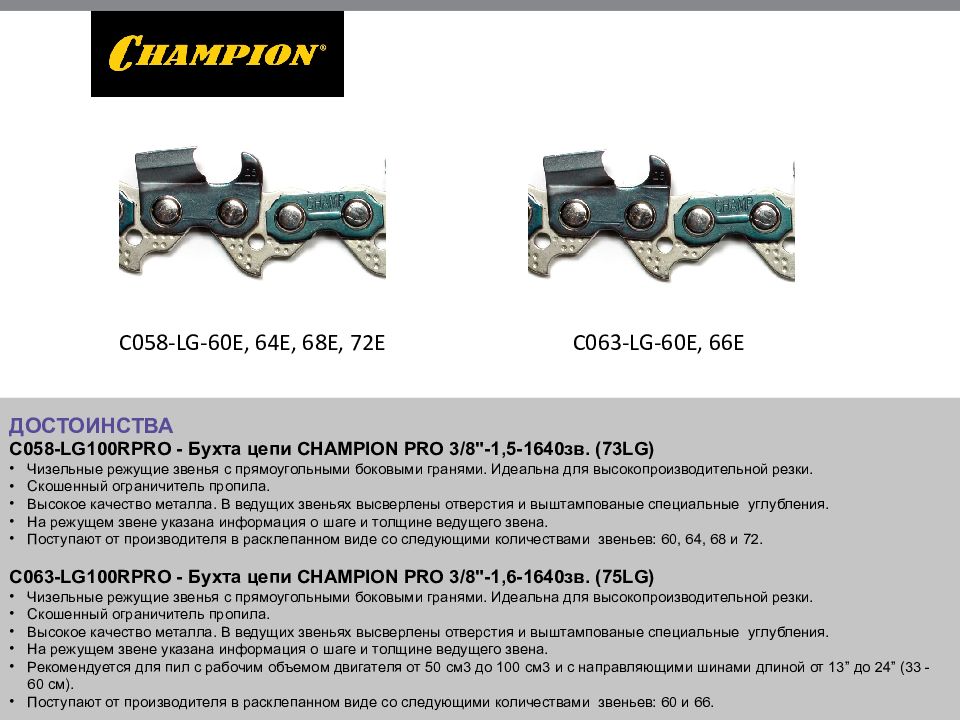

ДОСТОИНСТВА C058-LG100RPRO - Бухта цепи CHAMPION PRO 3/8"-1,5-1640 зв. (73 LG) Чизельные режущие звенья с прямоугольными боковыми гранями. Идеальна для высокопроизводительной резки. Скошенный ограничитель пропила. Высокое качество металла. В ведущих звеньях высверлены отверстия и выштампованые специальные углубления. На режущем звене указана информация о шаге и толщине ведущего звена. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 6 0, 64, 68 и 72. C063-LG100RPRO - Бухта цепи CHAMPION PRO 3/8"-1,6-1640 зв. (75 LG) Чизельные режущие звенья с прямоугольными боковыми гранями. Идеальна для высокопроизводительной резки. Скошенный ограничитель пропила. Высокое качество металла. В ведущих звеньях высверлены отверстия и выштампованые специальные углубления. На режущем звене указана информация о шаге и толщине ведущего звена. Рекомендуется для пил с рабочим объемом двигателя от 50 см3 до 100 см3 и с направляющими шинами длиной от 13” до 24” (33 - 60 см). Поступают от производителя в расклепанном виде со следующими количествами звеньев: 6 0 и 66. C058-LG-60E, 64E, 68E, 72E C063-LG-60E, 66E
ДОСТОИНСТВА A050-VS100RPROSKIP - Бухта цепи CHAMPION PRO 3/8"-1,3-1640 зв. (91 VS SKIP) Пильная цепь с получизельными зубьями универсального применения с полным пропуском (между режущими звеньями расположено два соединительных звена, а не одно как на стандартных цепях). Высокое качество металла. В ведущих звеньях высверлены отверстия и выштампованы специальные углубления, которые позволяют эффективно распределять адгезионное масло по всей длине паза направляющей шины. На режущем звене указана информация о шаге и толщине ведущего звена. Поступают от производителя в расклепанном виде со следующими количествами звеньев: 40 и 52. Данные цепи устанавливаются на аккумуляторном высоторезе CHAMPION PPB 400 и аккумуляторной пиле CHAMPION CSB 400. Цепи с полным пропуском предназначены для снижения нагрузки на двигатель. Ряд производителей использует цепи с полным пропуском на обычных электрических пилах. A050-VS-40E, 52Е SKIP

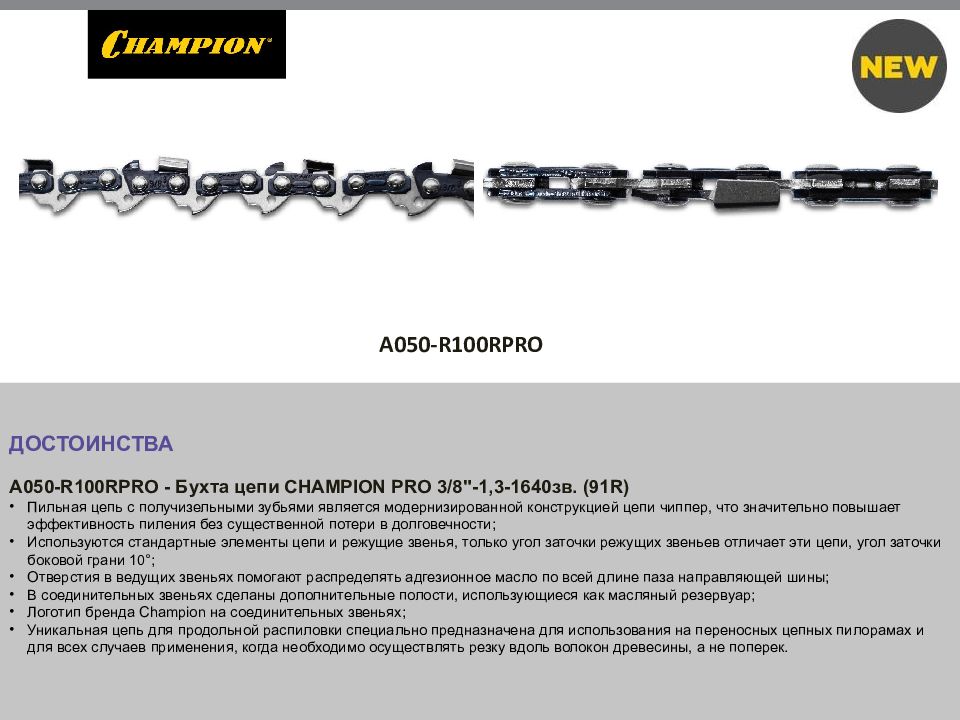

ДОСТОИНСТВА A050-R100RPRO - Бухта цепи CHAMPION PRO 3/8"-1,3-1640 зв. (91 R) Пильная цепь с получизельными зубьями является модернизированной конструкцией цепи чиппер, что значительно повышает эффективность пиления без существенной потери в долговечности ; Используются стандартные элементы цепи и режущие звенья, только угол заточки режущих звеньев отличает эти цепи, угол заточки боковой грани 10° ; Отверстия в ведущих звеньях помогают распределять адгезионное масло по всей длине паза направляющей шины ; В соединительных звеньях сделаны дополнительные полости, использующиеся как масляный резервуар; Логотип бренда Champion на соединительных звеньях ; Уникальная цепь для продольной распиловки специально предназначена для использования на переносных цепных пилорамах и для всех случаев применения, когда необходимо осуществлять резку вдоль волокон древесины, а не поперек. A050-R100RPRO

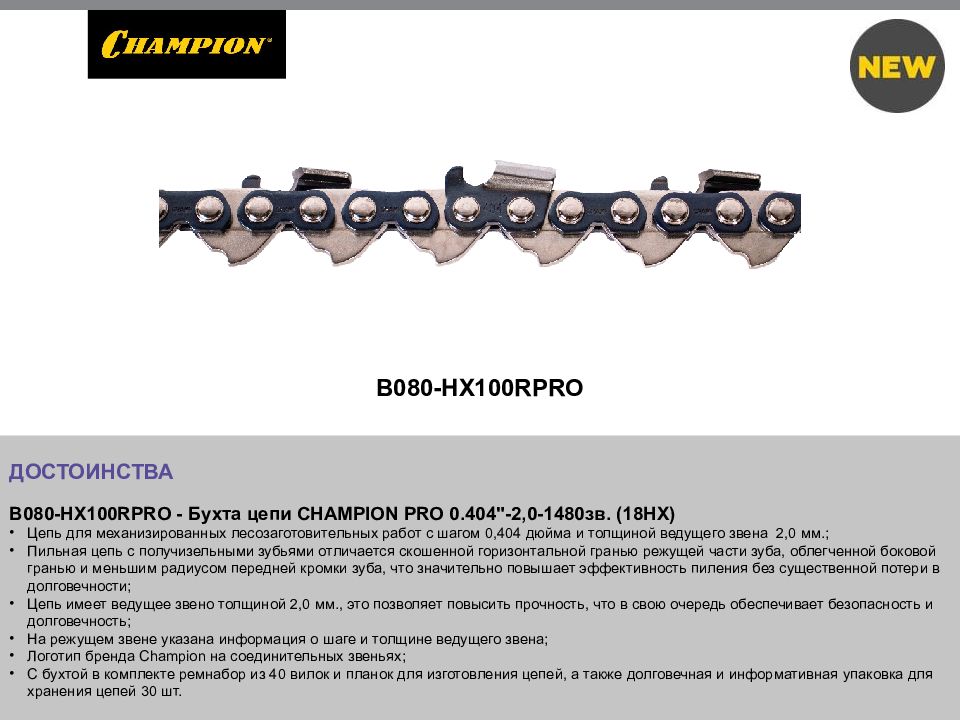

ДОСТОИНСТВА B080-HX100RPRO - Бухта цепи CHAMPION PRO 0.404"-2,0-1480 зв. (18 HX) Цепь для механизированных лесозаготовительных работ с шагом 0,404 дюйма и толщиной ведущего звена 2,0 мм. ; Пильная цепь с получизельными зубьями отличается скошенной горизонтальной гранью режущей части зуба, облегченной боковой гранью и меньшим радиусом передней кромки зуба, что значительно повышает эффективность пиления без существенной потери в долговечности ; Цепь имеет ведущее звено толщиной 2,0 мм., это позволяет повысить прочность, что в свою очередь обеспечивает безопасность и долговечность ; На режущем звене указана информация о шаге и толщине ведущего звена ; Логотип бренда Champion на соединительных звеньях ; С бухтой в комплекте ремнабор из 40 вилок и планок для изготовления цепей, а также долговечная и информативная упаковка для хранения цепей 30 шт. B080-HX100RPRO

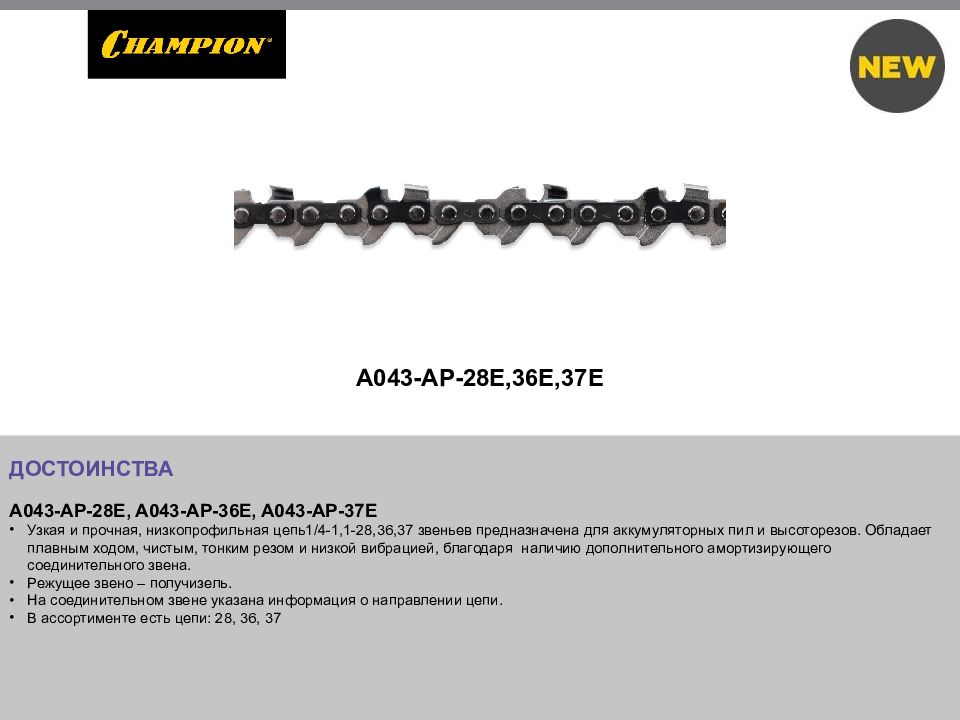

ДОСТОИНСТВА A043-AP-28E, A043-AP-36E, A043-AP-37E Узкая и прочная, низкопрофильная цепь1/4-1,1-28,36,37 звеньев предназначена для аккумуляторных пил и высоторезов. Обладает плавным ходом, чистым, тонким резом и низкой вибрацией, благодаря наличию дополнительного амортизирующего соединительного звена. Режущее звено – получизель. На соединительном звене указана информация о направлении цепи. В ассортименте есть цепи : 28, 36, 37 A043-AP-28E,36 E,37E

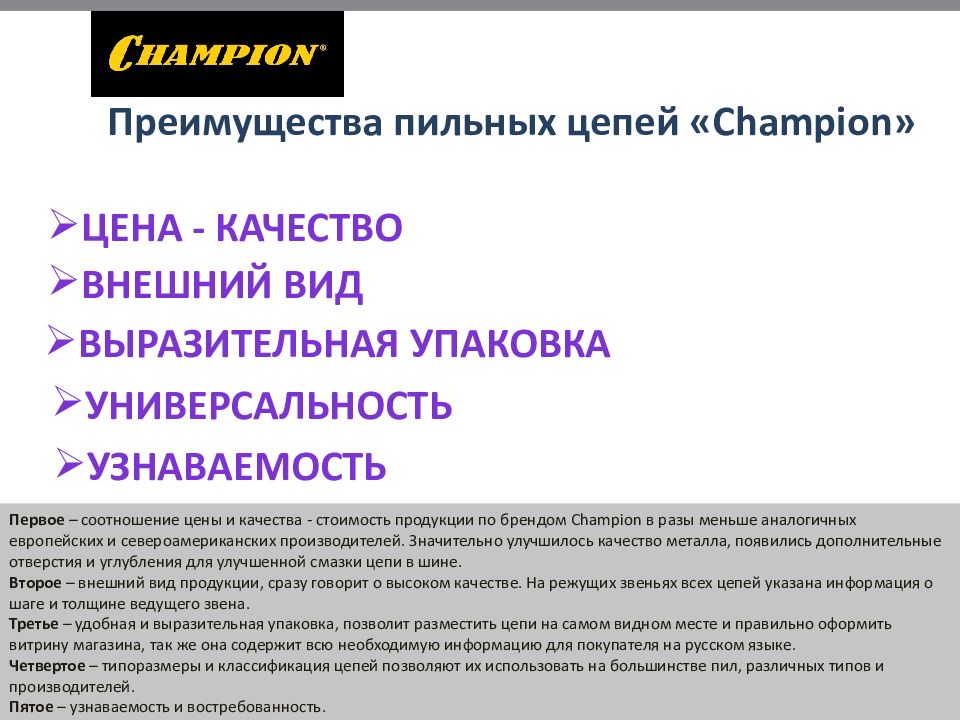

Первое – соотношение цены и качества - стоимость продукции по брендом Champion в разы меньше аналогичных европейских и североамериканских производителей. Значительно улучшилось качество металла, появились дополнительные отверстия и углубления для улучшенной смазки цепи в шине. Второе – внешний вид продукции, сразу говорит о высоком качестве. На режущих звеньях всех цепей указана информация о шаге и толщине ведущего звена. Третье – удобная и выразительная упаковка, позволит разместить цепи на самом видном месте и правильно оформить витрину магазина, так же она содержит всю необходимую информацию для покупателя на русском языке. Четвертое – типоразмеры и классификация цепей позволяют их использовать на большинстве пил, различных типов и производителей. Пятое – узнаваемость и востребованность. Преимущества пильных цепей « Champion » ЦЕНА - КАЧЕСТВО ВНЕШНИЙ ВИД ВЫРАЗИТЕЛЬНАЯ УПАКОВКА УНИВЕРСАЛЬНОСТЬ УЗНАВАЕМОСТЬ
СПАСИБО ЗА ВНИМАНИЕ!
