География России Учитель географии Шапель Л.Н. МОУ «СОШ №172» г.Зеленогорск Красноярского края МЕЖОТРАСЛЕВЫЕ КОМПЛЕКСЫ Навигация
Конструкционные материалы Материалы, из которых изготовляются машины, оборудование, приборы и различные конструкции (каркасы зданий, мосты, машины) называют конструкционными. Классификация конструкционных материалов Степень новизны Виды материалов Металлические Неметаллические Композиционные Традиционные Чугун, сталь, медь Стекло, кирпич, древесина, цемент Новые Специальные сплавы с использованием редких металлов Пластмассы, полимеры, древесные пластики Металлокерамика, стеклопластики Отрасли, производящие конструкционные материалы Стеклопластики
Металлургия- это отрасль промышленности, охватывающие процессы получения металлов из руд или других материалов, а также процессы, способствующие улучшению свойств металла и сплавов. Черная металлургия производит 90% металлов России (чугун, сталь) Цветная металлургия производит 10% металлов России (алюминий, медь, никель и другие)

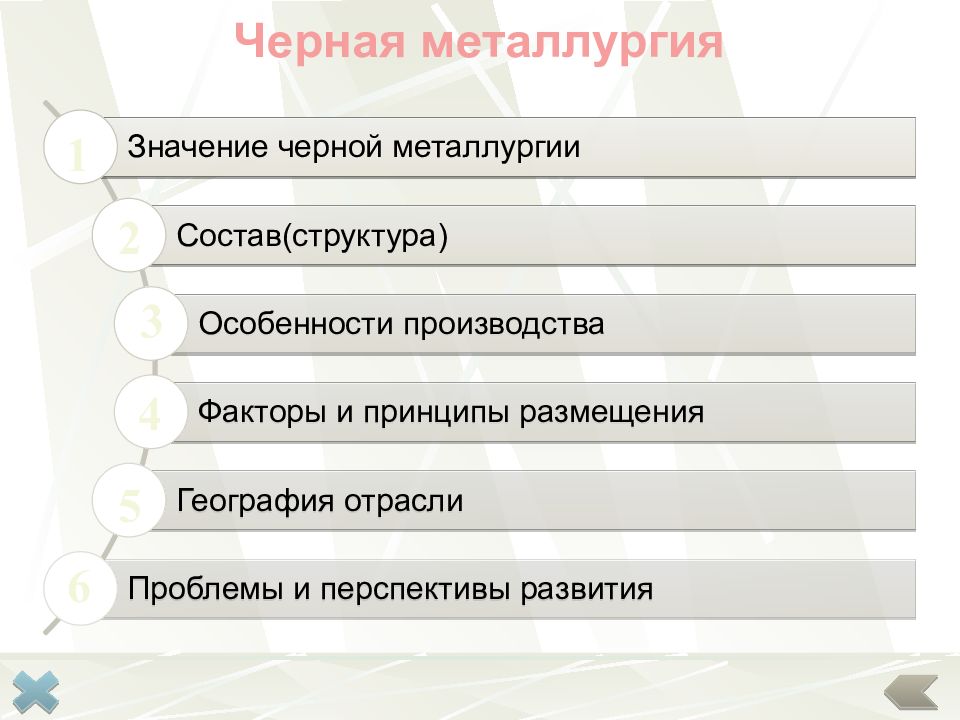

1 2 3 4 5 6 Черная металлургия

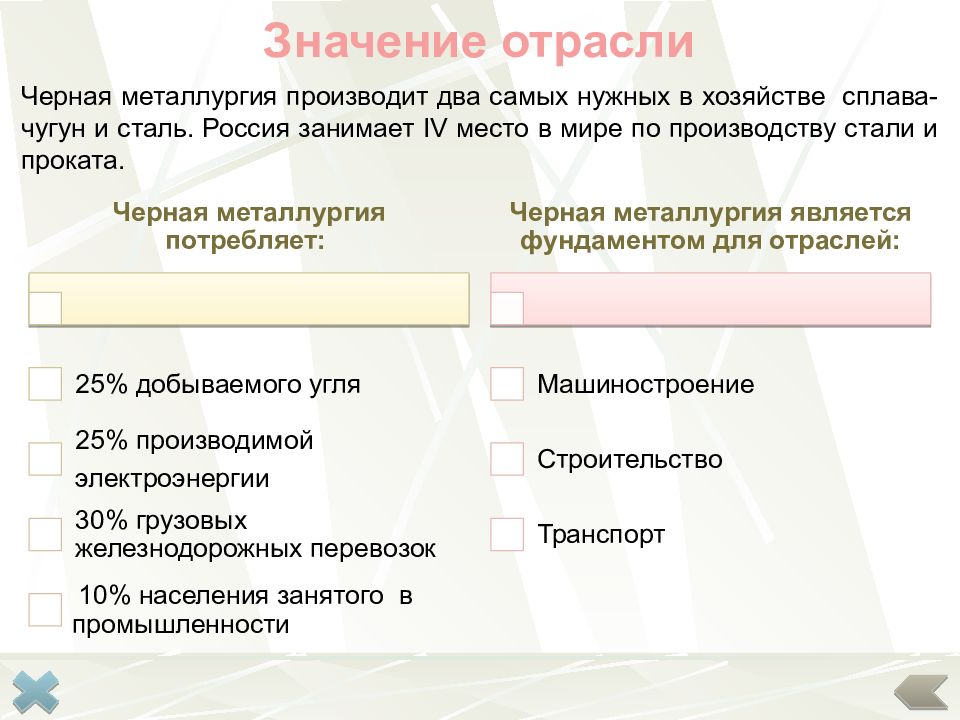

Значение отрасли Черная металлургия производит два самых нужных в хозяйстве сплава-чугун и сталь. Россия занимает IV место в мире по производству стали и проката.

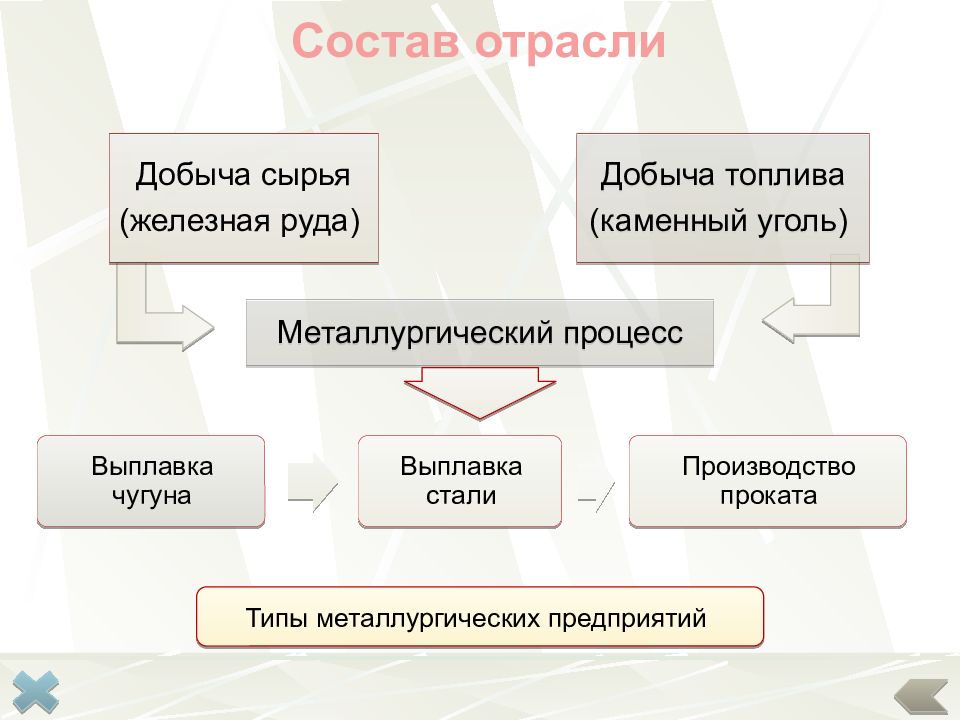

Типы металлургических предприятий Состав отрасли
Д обыча железной руды По разведанным запасам железной руды Россия занимает I место в мире. Содержание железа в руде небольшое, поэтому её необходимо обогащать, то есть отделять её от ненужных примесей. Различают богатые (более 50% железа), рядовые (50-25%) и бедные (до 25%) железные руды. Обогащение руды
Магнит Обогащение железной руды Обогащение- отделение пустой породы с помощью магнита дробление окатыши концентрат

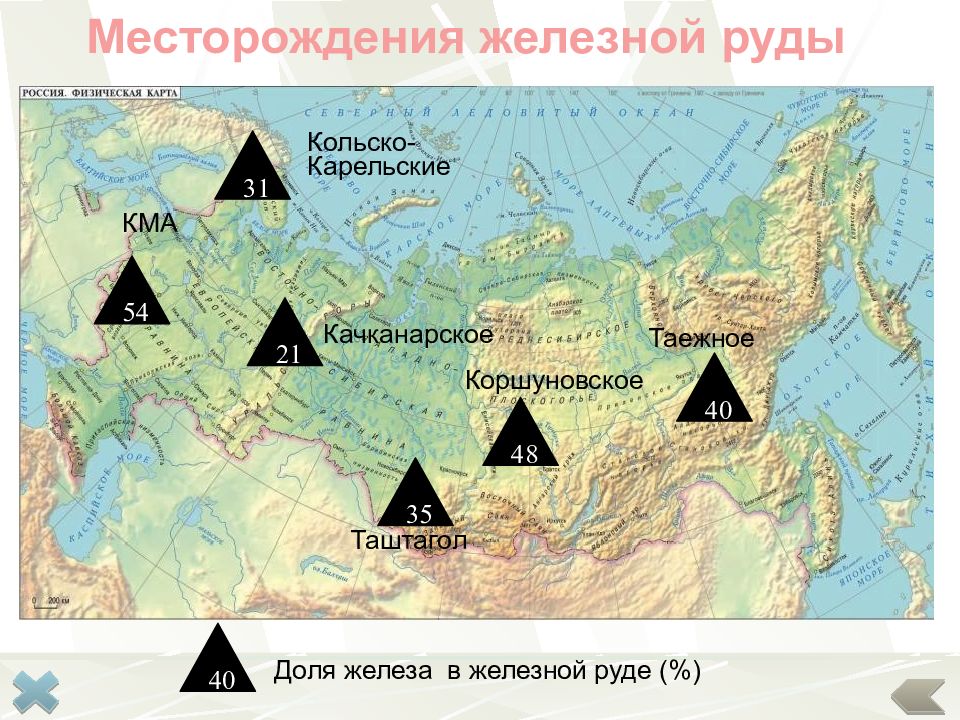

КМА 48 3 1 Кольско -Карельские Качканарское Таштагол Коршуновское 2 1 54 3 5 40 Таежное 40 Доля железа в железной руде (%) Месторождения железной руды

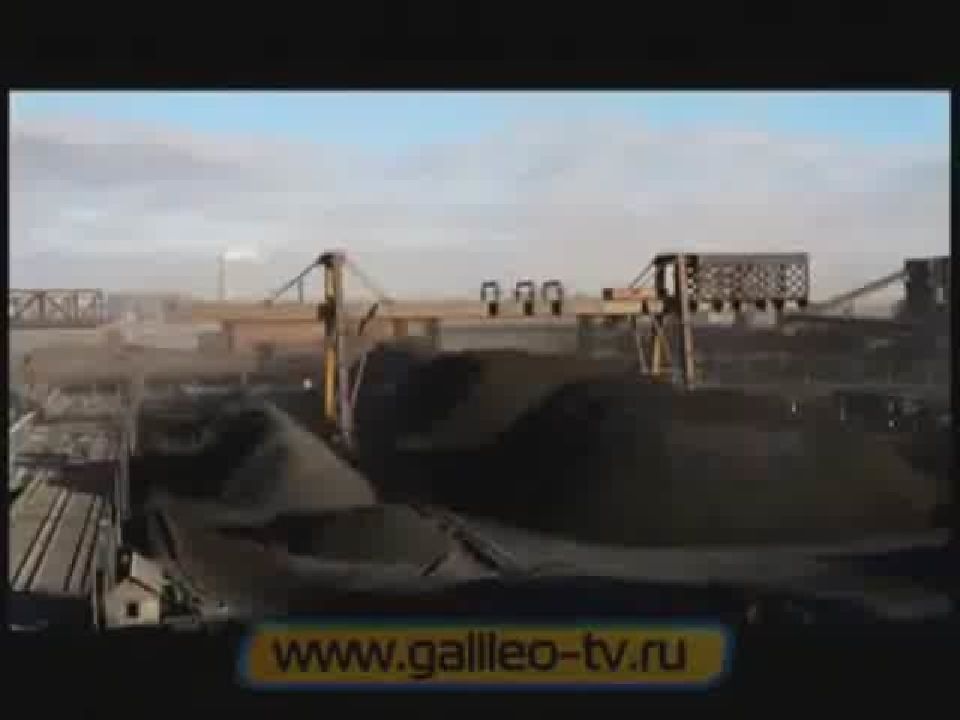

Подготовка топлива Каменный уголь проходит процесс коксования (нагревание свыше 1000° без доступа воздуха) в коксовых батареях. Кокс является одновременно топливом и восстановителем железной руды. Коксовая батарея
Для коксования пригодны примерно 1 /7 всех разведанных запасов угля в стране. Но основная доля коксующихся углей находится в Сибири (80%) и на Дальнем Востоке (12%). Тунгусский Печорский Кузнецкий Донецкий Карагандинский Южно-Якутский Месторождения
В доменную печь загружают кокс и железную руду. При высокой температуре происходит выплавка чугуна. Руда, кокс чугун Выплавка чугуна
Стадии производства: чугун-сталь-прокат. Иногда в их сосав входит и добыча ж елезной руды. Используют в основном металлолом. Стадии производства: сталь-прокат. Производство стали и проката на машиностроительных з аводах из чугуна и металлолома. Стадии производства: руда-сталь-прокат. Производство стали из обогащенной руды в э лектропечах. Крупнейшие металлургические комбинаты России: Магнитогорский Череповецкий Новолипецкий Западно - Сибирский Нижнетагильский Крупнейшие металлургические комбинаты России

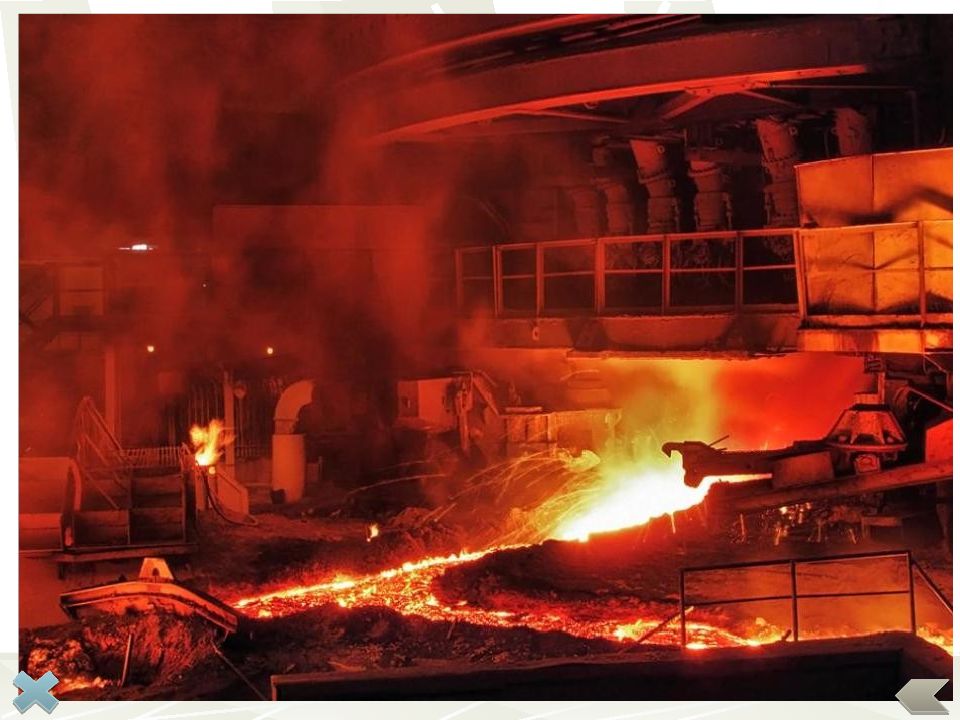

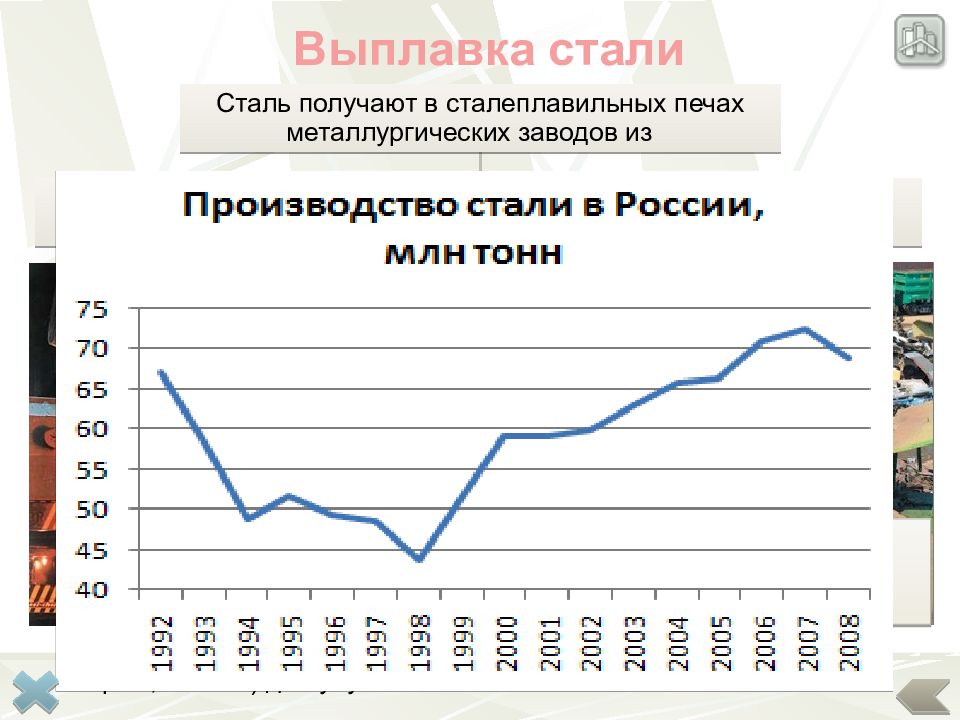

Выплавка стали В сталь добавляют легирующие металлы (молибден, хром, никель) для улучшения её качества. 1т стали, получаемая из лома, стоит в 5-7 раз дешевле стали, выплавляемой из чугуна.

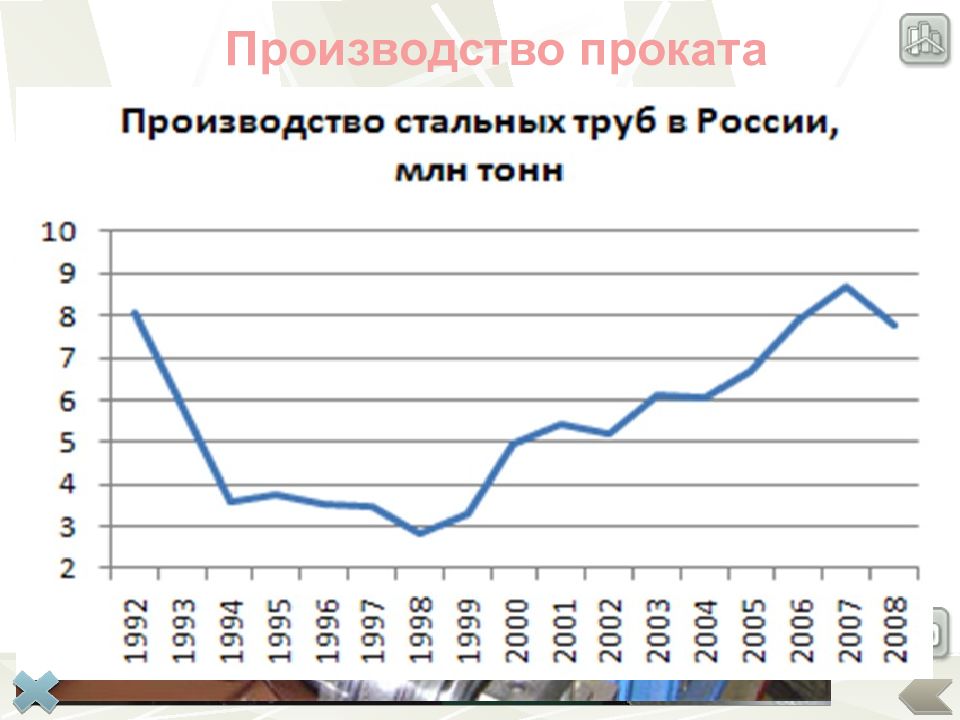

Производство проката Процесс прокатки заключается в том, что нагретый стальной слиток или заготовку пропускают между вращающимися валками прокатного стана. П родукция прокатного производства: балки, рельсы, трубы, листы, полосы, ленты и т. д. Прокатный стан
Особенности черной металлургии Магнитогорск Челябинск Нижний Тагил Новокузнецк (Запсиб, КМК) Кузбасс Горный Алтай Формы организации производства Особенности черной металлургии Концентрация Комбинирование Комбинат Металлургическая база Комбинат - объединение промышленных предприятий, в котором продукты производства одного предприятия служат сырьем для другого. Металлургический: завод комбинат б аза 1 2 Металлургическая база - э то несколько металлургических заводов, к оторые используют общие рудные или топливные ресурсы. Комбинирование - с оединение нескольких в заимосвязанных по т ехнологическому процессу производств р азных отраслей. Концентрация – это сосредоточение производства продукции на крупных предприятиях или на определенной территории.
Факторы размещения Для производства 1т проката требуется: Вода, известняк, марганцевая руда, электроэнергия 1,4 т 5 т и ли металлолом Фа кторы размещения Сырье Топливо Сырьевой Топливный Транспортный

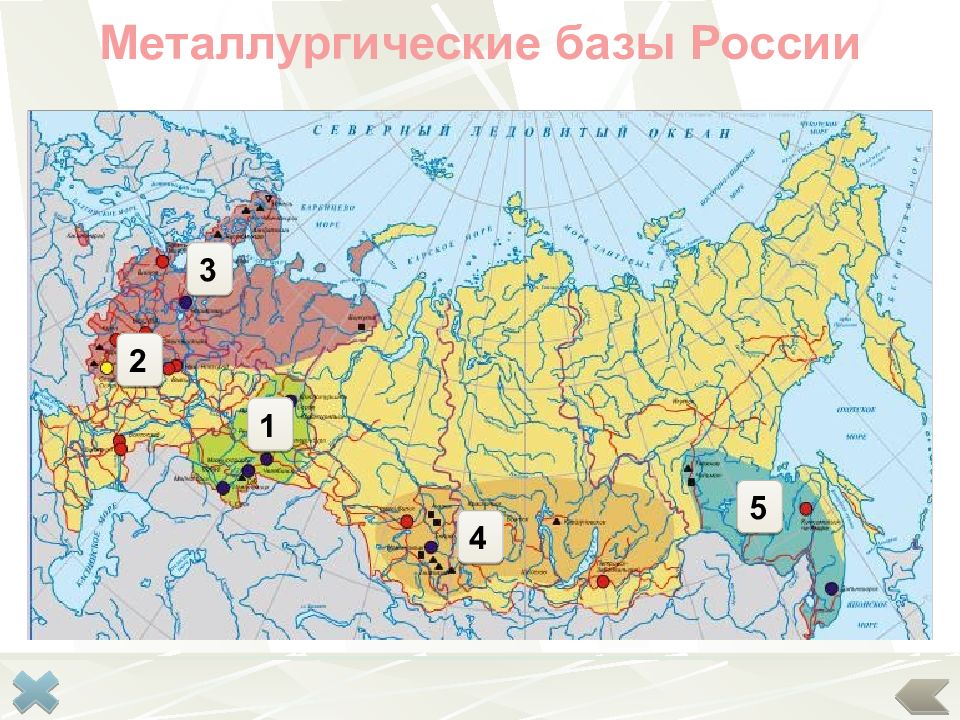

Металлургические базы России 1 2 3 4 5
Уральская база Здесь производится почти 40% чугуна, стали и проката России. В качестве сырья используются привозной уголь (из Кузбасса и Караганды) и руда из Казахстана, КМА и Магнитогорска. Большая часть металла выплавляется на предприятиях-гигантах в Магнитогорске, Нижнем Тагиле, Челябинске, Новотроицке.

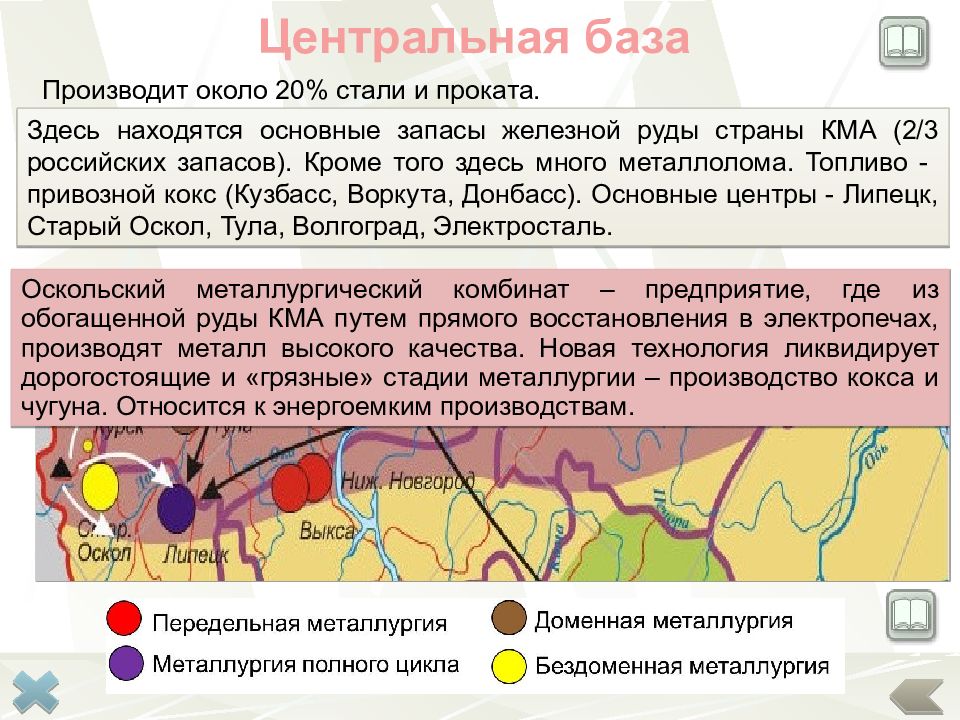

Центральная база Производит около 20% стали и проката. Оскольский металлургический комбинат – предприятие, где из обогащенной руды КМА путем прямого восстановления в электропечах, производят металл высокого качества. Новая технология ликвидирует дорогостоящие и «грязные» стадии металлургии – производство кокса и чугуна. Относится к энергоемким производствам. Здесь находятся основные запасы железной руды страны КМА (2 /3 российских запасов ). Кроме того здесь много металлолома. Топливо - привозной кокс (Кузбасс, Воркута, Донбасс). Основные центры - Липецк, Старый Оскол, Тула, Волгоград, Электросталь.
Северная база ( Европейский Север) Доля в производстве стали и проката 20%. Железная руда добывается на Кольском полуострове и в Карелии (Костомукша), коксующиеся угли – в Печорском бассейне. Главный центр –Череповец.
Сибирская база Доля этой базы – 16%. Современные комбинаты полного цикла действуют в Новокузнецке (Запсиб, КМК), Новосибирске, Гурьевске, Красноярске. Железные руды поступают из Горной Шорни, Хакасии, Приангарья. Используются угли Кузбасса и Южно-Якутского бассейна.

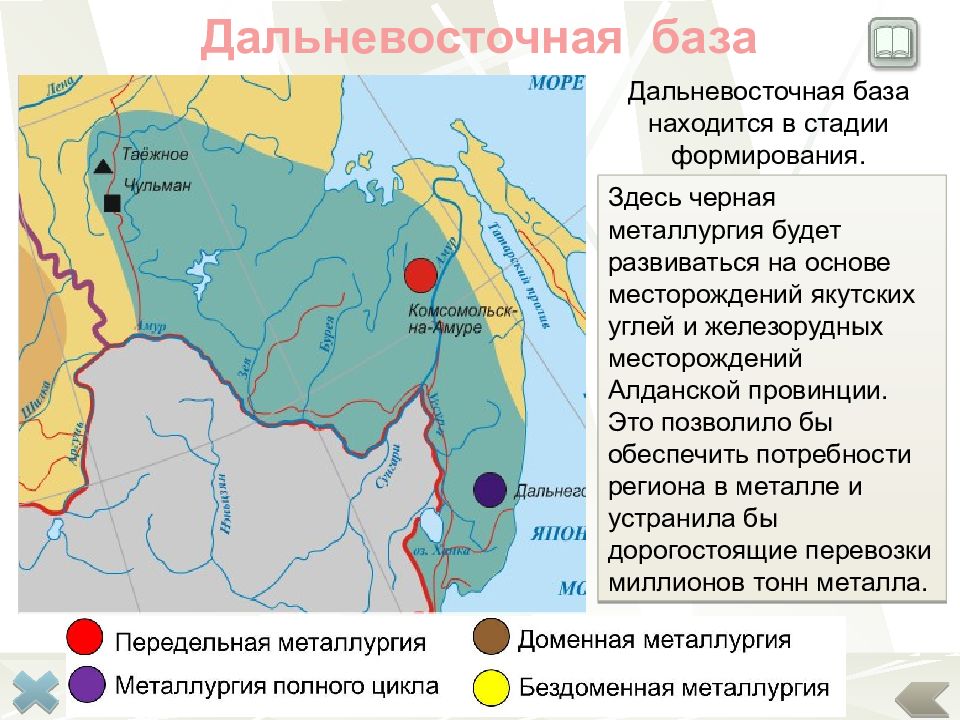

Дальневосточная база Дальневосточная база находится в стадии формирования. Здесь черная металлургия будет развиваться на основе месторождений якутских углей и железорудных месторождений Алданской провинции. Это позволило бы обеспечить потребности региона в металле и устранила бы дорогостоящие перевозки миллионов тонн металл а.
Проблемы черной металлургии 1 2 3 КМА Смог
Перспективы развития черной металлургии

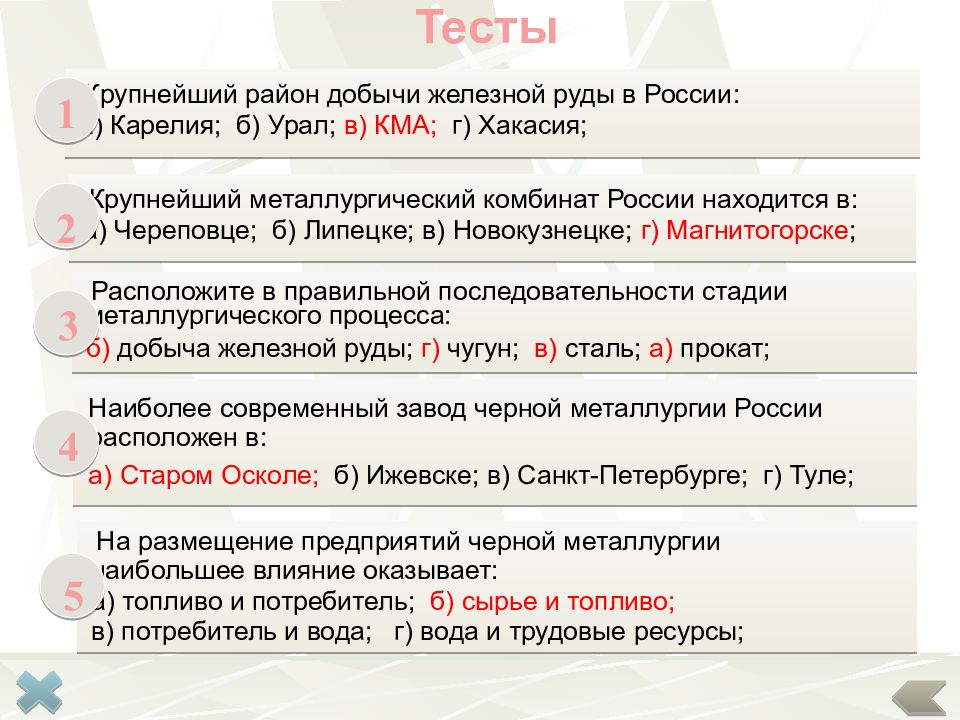

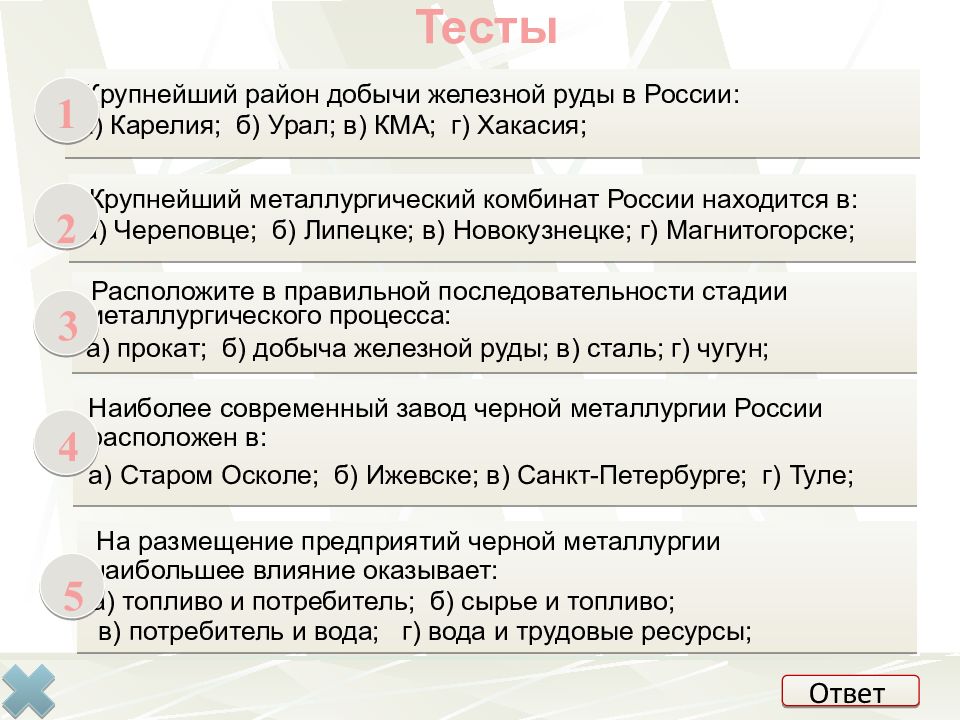

1 2 3 4 5 Ответ Тесты
1 2 3 4 5 Тесты

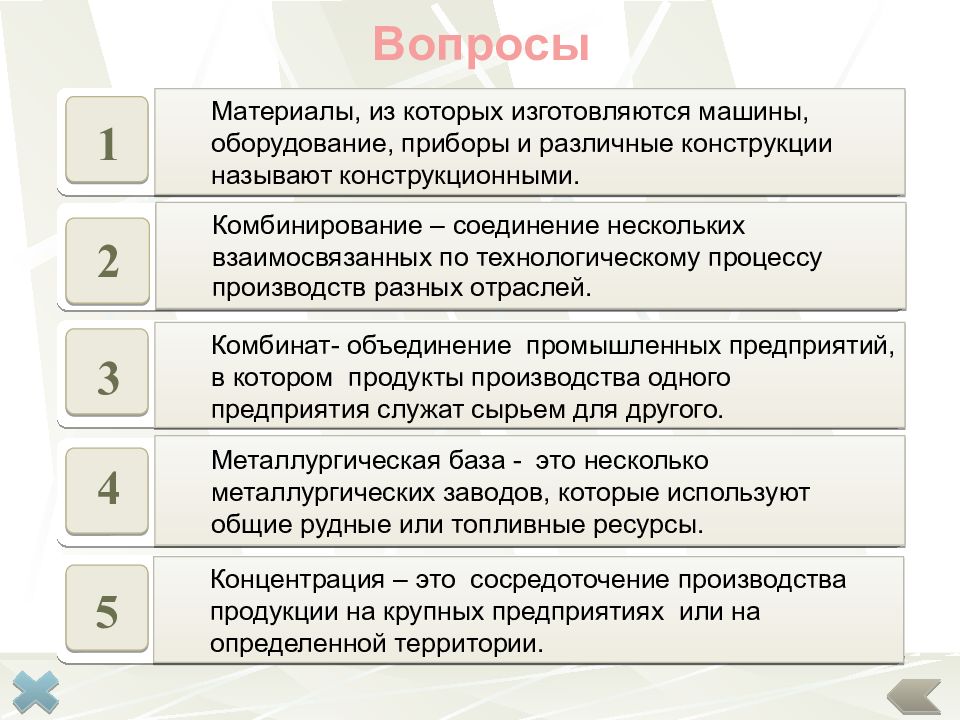

1 2 3 4 5 Материалы, из которых изготовляются машины, оборудование, приборы и различные конструкции называют конструкционными. Комбинирование – соединение нескольких взаимосвязанных по технологическому процессу производств разных отраслей. Комбинат- объединение промышленных предприятий, в котором продукты производства одного предприятия служат сырьем для другого. Металлургическая база - это несколько металлургических заводов, которые используют общие рудные или топливные ресурсы. Концентрация – это сосредоточение производства продукции на крупных предприятиях или на определенной территории. Вопросы

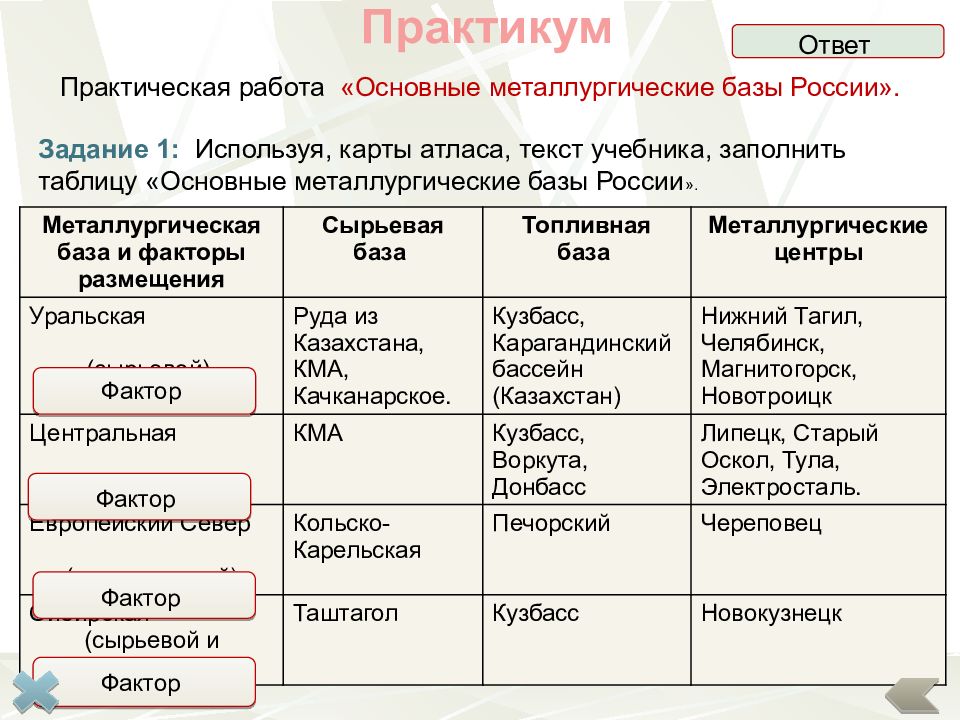

Металлургическая база и факторы размещения Сырьевая база Топливная база Металлургические центры Уральская Центральная Европейский Север Сибирская Металлургическая база и факторы размещения Сырьевая база Топливная база Металлургические центры Уральская (сырьевой) Руда из Казахстана, КМА, Качканарское. Кузбасс, Карагандинский бассейн (Казахстан) Нижний Тагил, Челябинск, Магнитогорск, Новотроицк Центральная (сырьевой) КМА Кузбасс, Воркута, Донбасс Липецк, Старый Оскол, Тула, Электросталь. Европейский Север (транспортный) Кольско -Карельская Печорский Череповец Сибирская (сырьевой и топливный) Таштагол Кузбасс Новокузнецк Практикум Практическая работа «Основные металлургические базы России». Задание 1: Используя, карты атласа, текст учебника, з аполнить таблицу «Основные металлургические базы России ». Ответ Фактор Фактор Фактор Фактор
5 1 3 2 4 6 Месторождения железной руды 1 2 3 4 6 7 5 Металлургические заводы Задание 1: На контурной карте подпишите основные месторождения железной руды, металлургические заводы и металлургические базы. Кольско -Карельское КМА Качканарское Таштагол Коршуновское Таежное Череповец Старый Оскол Липецк Нижний Тагил Челябинск Магнитогорск Новокузнецк Задания 2 3 4 5 Проверка металлургическая база II IV I III Базы : Уральская Центральная Сибирская Северная

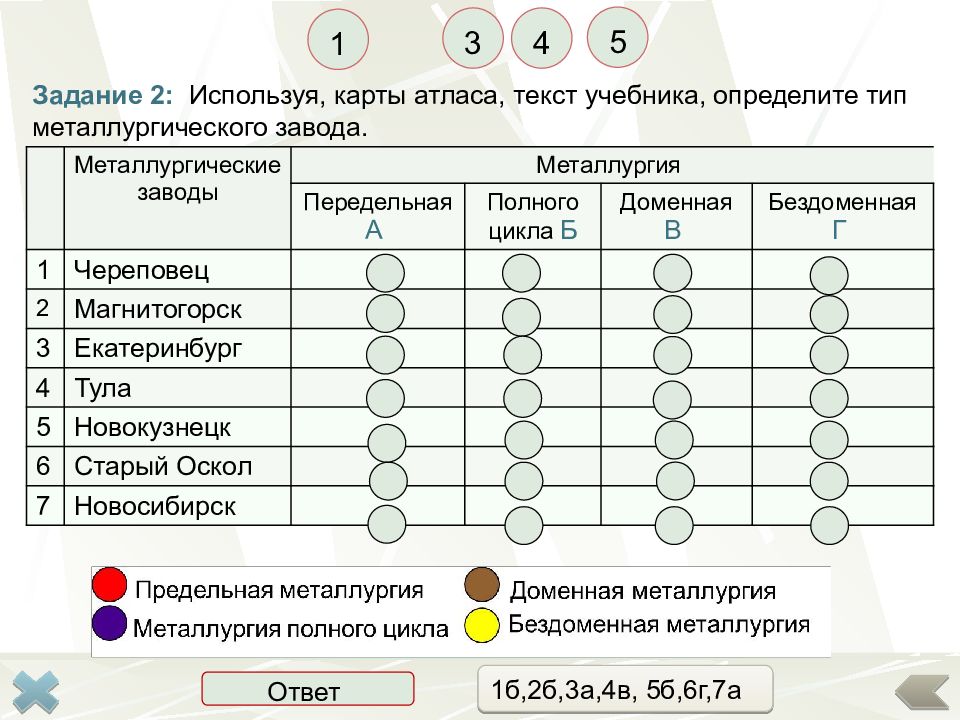

Металлургические заводы Металлургия Передельная А Полного цикла Б Доменная В Бездоменная Г 1 Череповец 2 Магнитогорск 3 Екатеринбург 4 Тула 5 Новокузнецк 6 Старый Оскол 7 Новосибирск Задание 2: Используя, карты атласа, текст учебника, определите тип металлургического завода. 1 3 4 5 Ответ 1б,2б,3а,4в, 5б,6г,7а

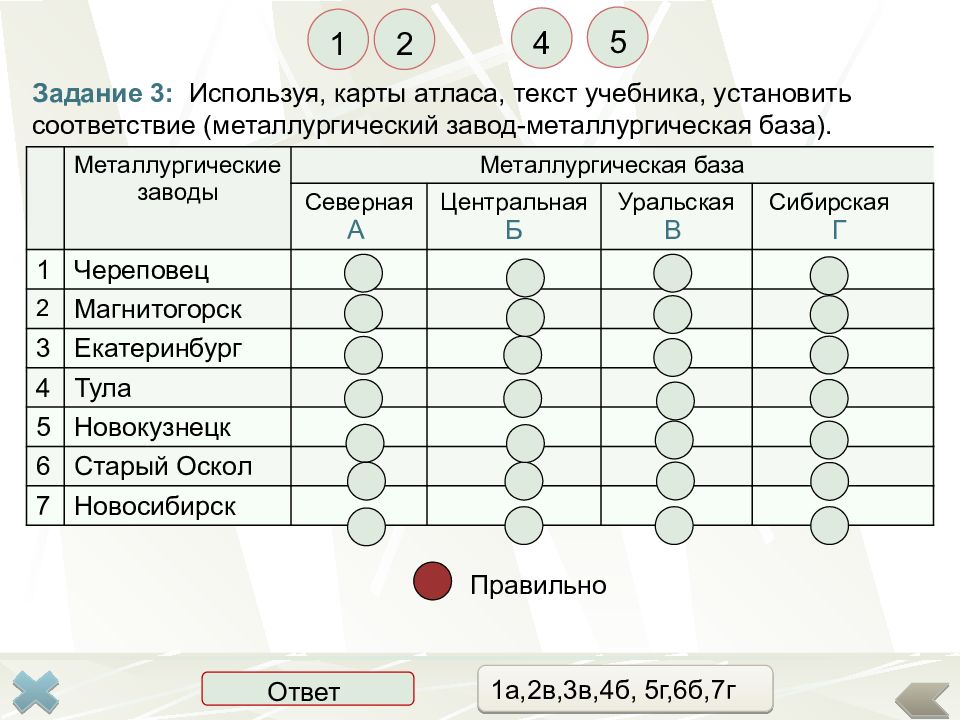

Металлургические заводы Металлургическая база Северная А Центральная Б Уральская В Сибирская Г 1 Череповец 2 Магнитогорск 3 Екатеринбург 4 Тула 5 Новокузнецк 6 Старый Оскол 7 Новосибирск Задание 3: Используя, карты атласа, текст учебника, установить соответствие (металлургический завод-металлургическая база). 2 1 4 5 Правильно Ответ 1а,2в,3в,4б, 5г,6б,7г
Задание 4: Заполнить схему «Состав черной металлургии» Добыча железной руды Добыча каменного угля Обогащение Коксование Выплавка чугуна Выплавка стали Производство проката ? ? ? ? ? ? ? 2 1 3 5

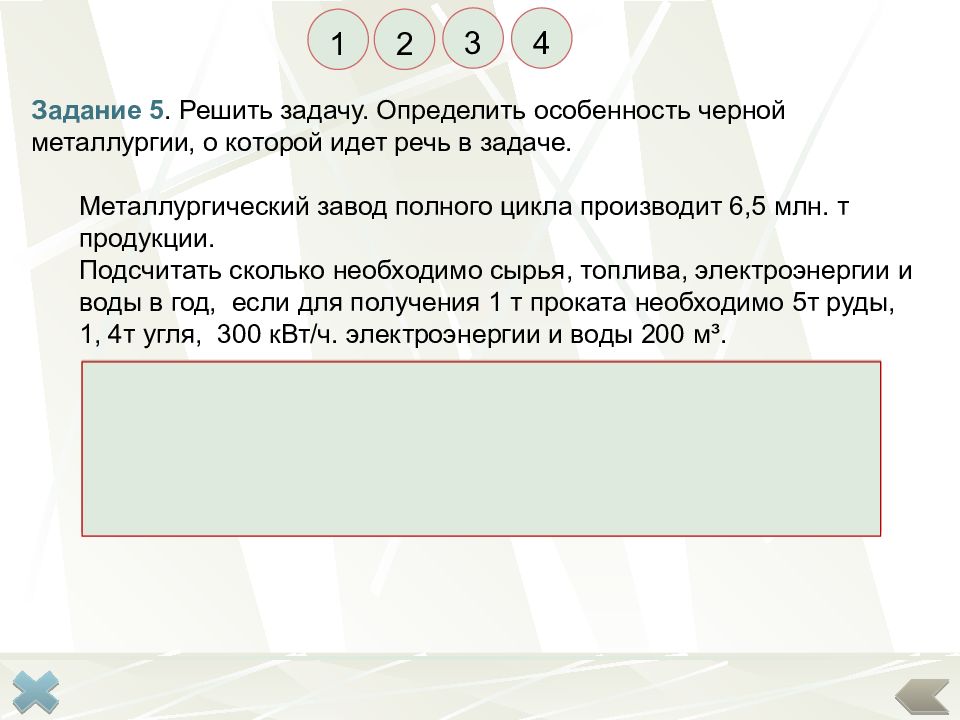

Задание 5. Решить задачу. Определить особенность черной металлургии, о которой идет речь в задаче. Металлургический завод полного цикла производит 6,5 млн. т продукции. Подсчитать сколько необходимо сырья, топлива, электроэнергии и воды в год, если для получения 1 т проката необходимо 5т руды, 1, 4т угля, 300 кВт/ч. электроэнергии и воды 200 м³. Железной руды: 6,5млн х 5 =32,5 млн т Топлива: 6,5 млн х 1,4т =9,1 млн т Электроэнергии: 6,5 млн х 300 = 1,95 млрд кВт/ч Воды: 6,5 млн х 200= 1,3 млрд м³ Особенность: концентрация. 2 1 3 4

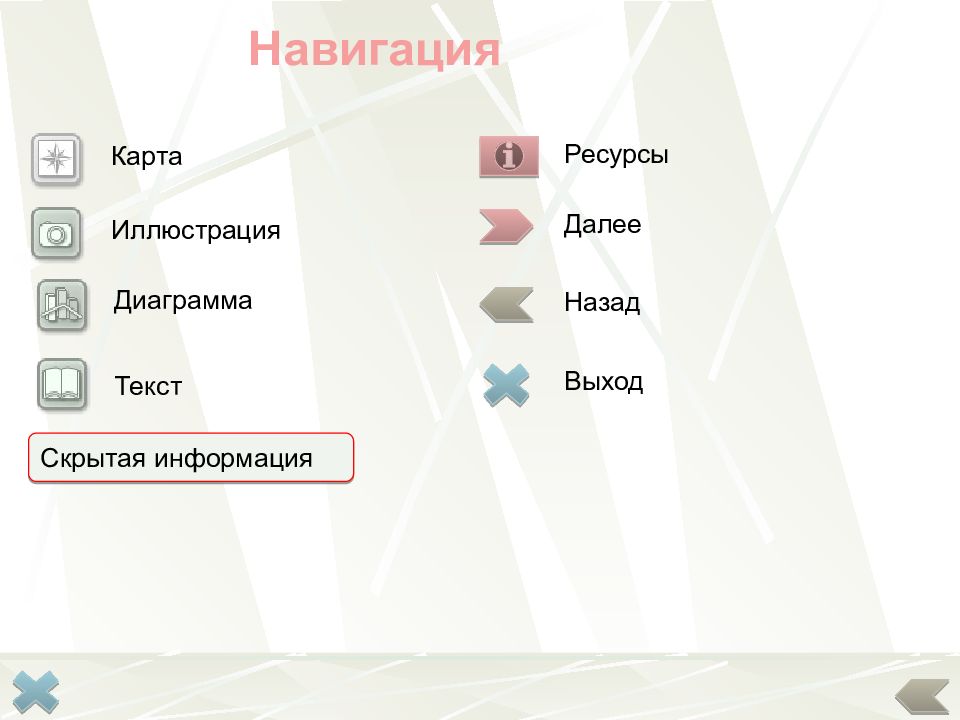

Карта Иллюстрация Диаграмма Текст Скрытая информация Далее Назад Выход Ресурсы

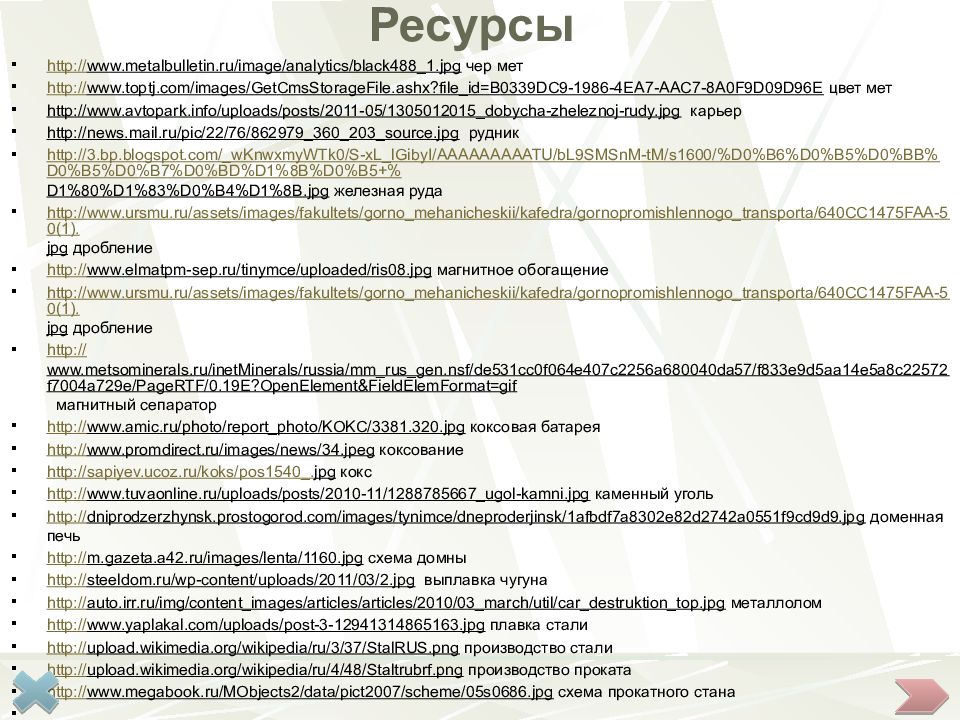

http:// www.metalbulletin.ru/image/analytics/black488_1.jpg чер мет http:// www.toptj.com/images/GetCmsStorageFile.ashx?file_id=B0339DC9-1986-4EA7-AAC7-8A0F9D09D96E цвет мет http://www.avtopark.info/uploads/posts/2011-05/1305012015_dobycha-zheleznoj-rudy.jpg карьер http://news.mail.ru/pic/22/76/862979_360_203_source.jpg рудник http://3.bp.blogspot.com/_wKnwxmyWTk0/S-xL_lGibyI/AAAAAAAAATU/bL9SMSnM-tM/s1600/%D0%B6%D0%B5%D0%BB%D0%B5%D0%B7%D0%BD%D1%8B%D0%B5+% D1%80%D1%83%D0%B4%D1%8B.jpg железная руда http://www.ursmu.ru/assets/images/fakultets/gorno_mehanicheskii/kafedra/gornopromishlennogo_transporta/640CC1475FAA-50(1). jpg дробление http:// www.elmatpm-sep.ru/tinymce/uploaded/ris08.jpg магнитное обогащение http://www.ursmu.ru/assets/images/fakultets/gorno_mehanicheskii/kafedra/gornopromishlennogo_transporta/640CC1475FAA-50(1). jpg дробление http:// www.metsominerals.ru/inetMinerals/russia/mm_rus_gen.nsf/de531cc0f064e407c2256a680040da57/f833e9d5aa14e5a8c22572f7004a729e/PageRTF/0.19E?OpenElement&FieldElemFormat=gif магнитный сепаратор http:// www.amic.ru/photo/report_photo/KOKC/3381.320.jpg коксовая батарея http:// www.promdirect.ru/images/news/34.jpeg коксование http://sapiyev.ucoz.ru/koks/pos1540_. jpg кокс http:// www.tuvaonline.ru/uploads/posts/2010-11/1288785667_ugol-kamni.jpg каменный уголь http:// dniprodzerzhynsk.prostogorod.com/images/tynimce/dneproderjinsk/1afbdf7a8302e82d2742a0551f9cd9d9.jpg доменная печь http:// m.gazeta.a42.ru/images/lenta/1160.jpg схема домны http:// steeldom.ru/wp-content/uploads/2011/03/2.jpg выплавка чугуна http:// auto.irr.ru/img/content_images/articles/articles/2010/03_march/util/car_destruktion_top.jpg металлолом http:// www.yaplakal.com/uploads/post-3-12941314865163.jpg плавка стали http:// upload.wikimedia.org/wikipedia/ru/3/37/StalRUS.png производство стали http :// upload.wikimedia.org/wikipedia/ru/4/48/Staltrubrf.png производство проката http:// www.megabook.ru/MObjects2/data/pict2007/scheme/05s0686.jpg схема прокатного стана

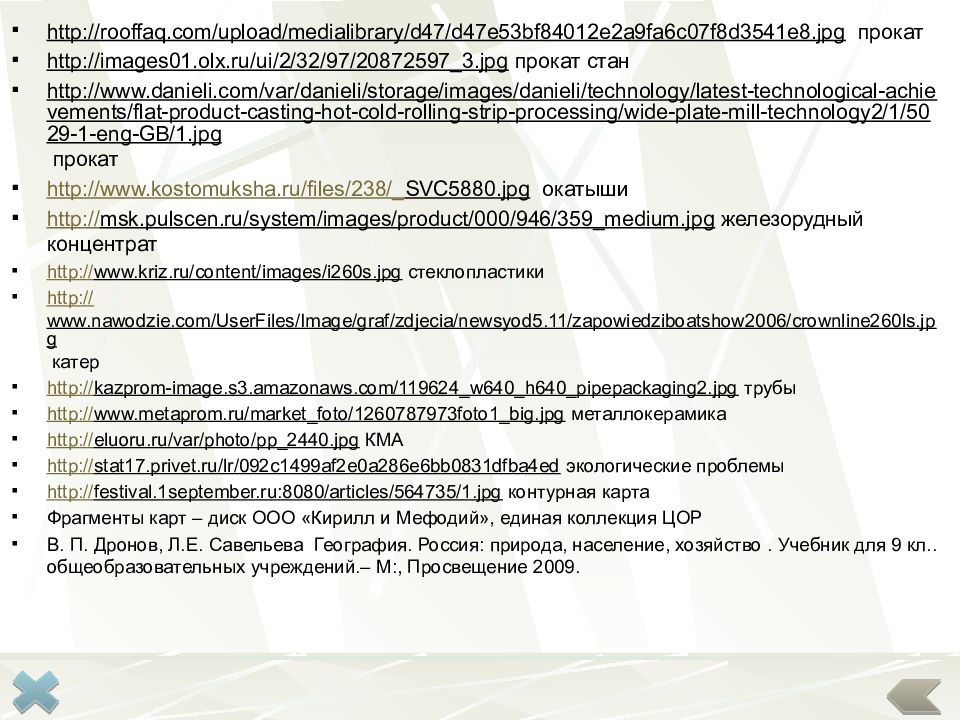

http://rooffaq.com/upload/medialibrary/d47/d47e53bf84012e2a9fa6c07f8d3541e8.jpg прокат http://images01.olx.ru/ui/2/32/97/20872597_3.jpg прокат стан http://www.danieli.com/var/danieli/storage/images/danieli/technology/latest-technological-achievements/flat-product-casting-hot-cold-rolling-strip-processing/wide-plate-mill-technology2/1/5029-1-eng-GB/1.jpg прокат http://www.kostomuksha.ru/files/238/_ SVC5880.jpg окатыши http:// msk.pulscen.ru/system/images/product/000/946/359_medium.jpg железорудный концентрат http:// www.kriz.ru/content/images/i260s.jpg стеклопластики http:// www.nawodzie.com/UserFiles/Image/graf/zdjecia/newsyod5.11/zapowiedziboatshow2006/crownline260ls.jpg катер http:// kazprom-image.s3.amazonaws.com/119624_w640_h640_pipepackaging2.jpg трубы http:// www.metaprom.ru/market_foto/1260787973foto1_big.jpg металлокерамика http:// eluoru.ru/var/photo/pp_2440.jpg КМА http:// stat17.privet.ru/lr/092c1499af2e0a286e6bb0831dfba4ed экологические проблемы http:// festival.1september.ru:8080/articles/564735/1.jpg контурная карта Фрагменты карт – диск ООО «Кирилл и Мефодий», единая коллекция ЦОР В. П. Дронов, Л.Е. Савельева География. Россия: природа, население, хозяйство. Учебник для 9 кл.. общеобразовательных учреждений.– М:, Просвещение 2009.
