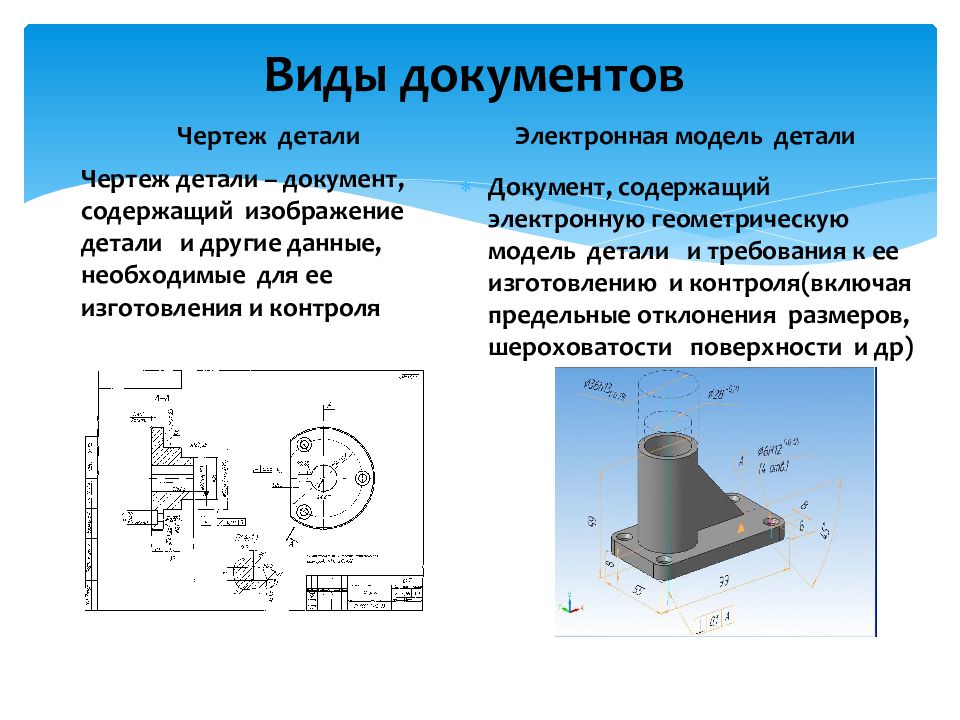

Чертеж детали Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля Электронная модель детали Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контроля(включая предельные отклонения размеров, шероховатости поверхности и др )

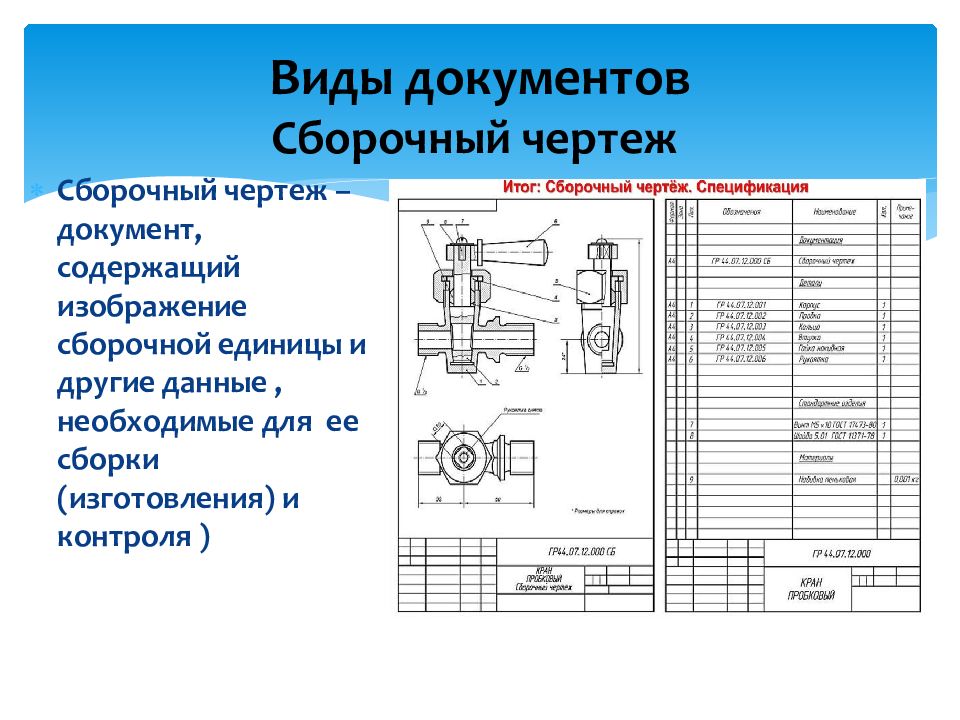

Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля )

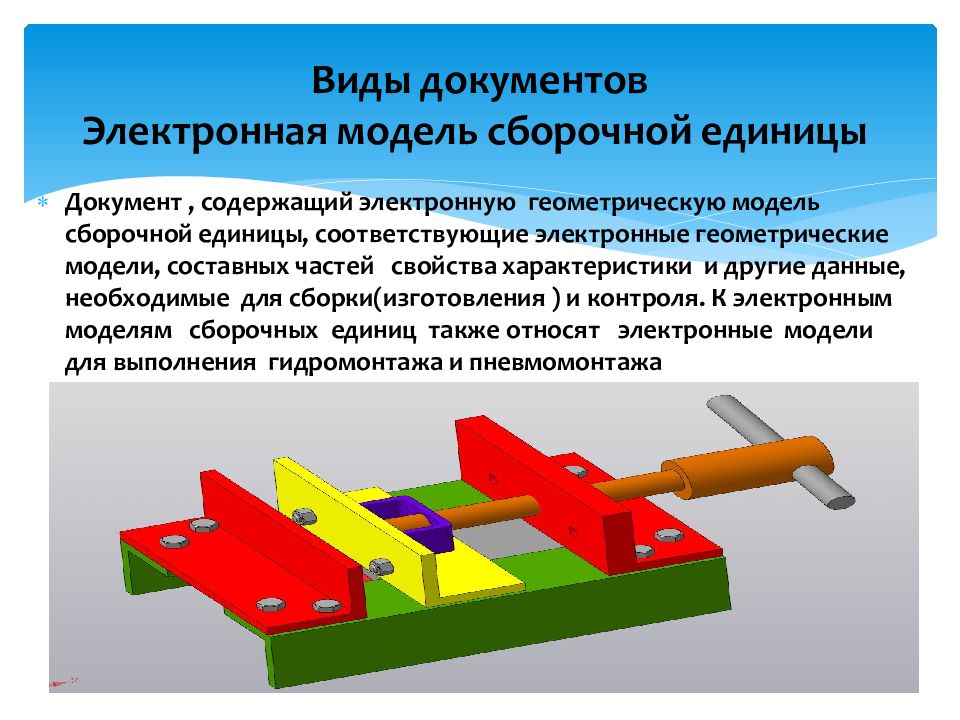

Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели, составных частей свойства характеристики и другие данные, необходимые для сборки(изготовления ) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа Виды документов Электронная модель сборочной единицы

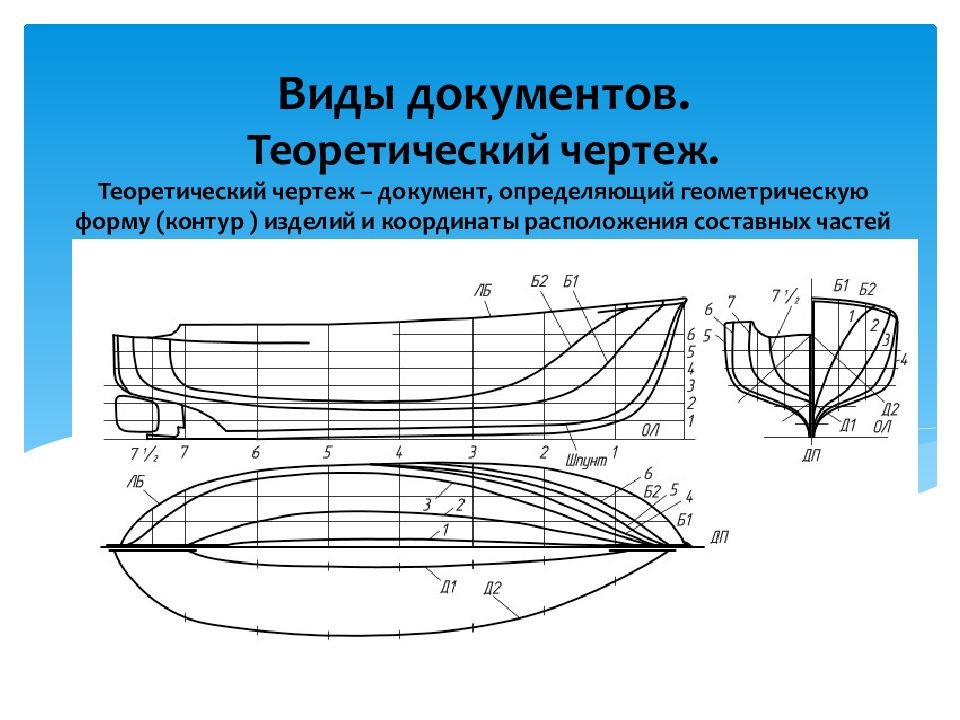

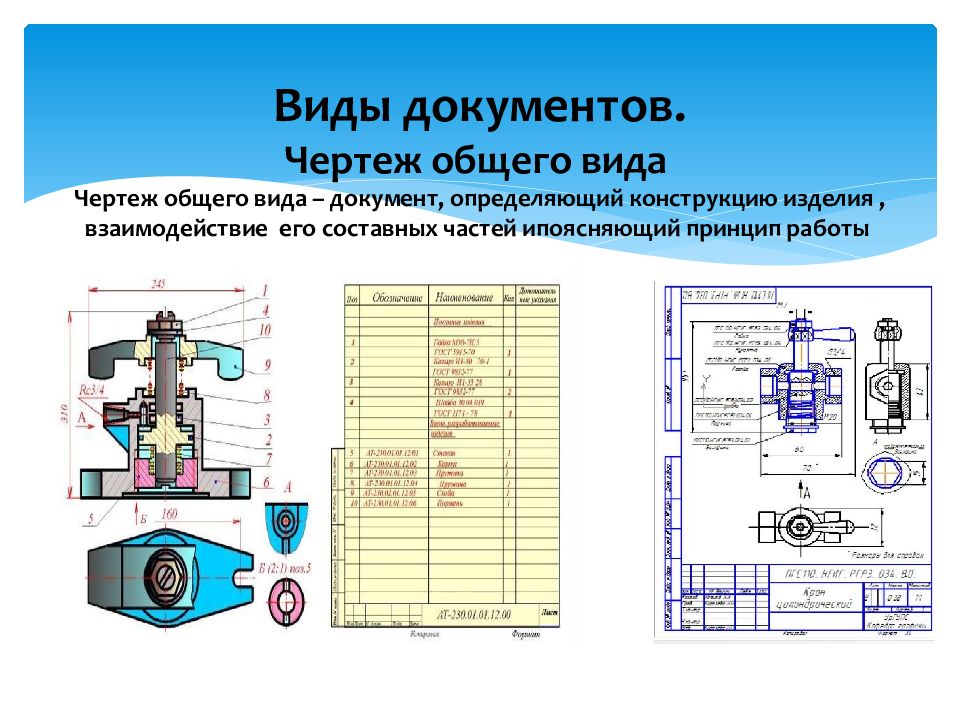

Виды документов. Теоретический чертеж. Теоретический чертеж – документ, определяющий геометрическую форму (контур ) изделий и координаты расположения составных частей

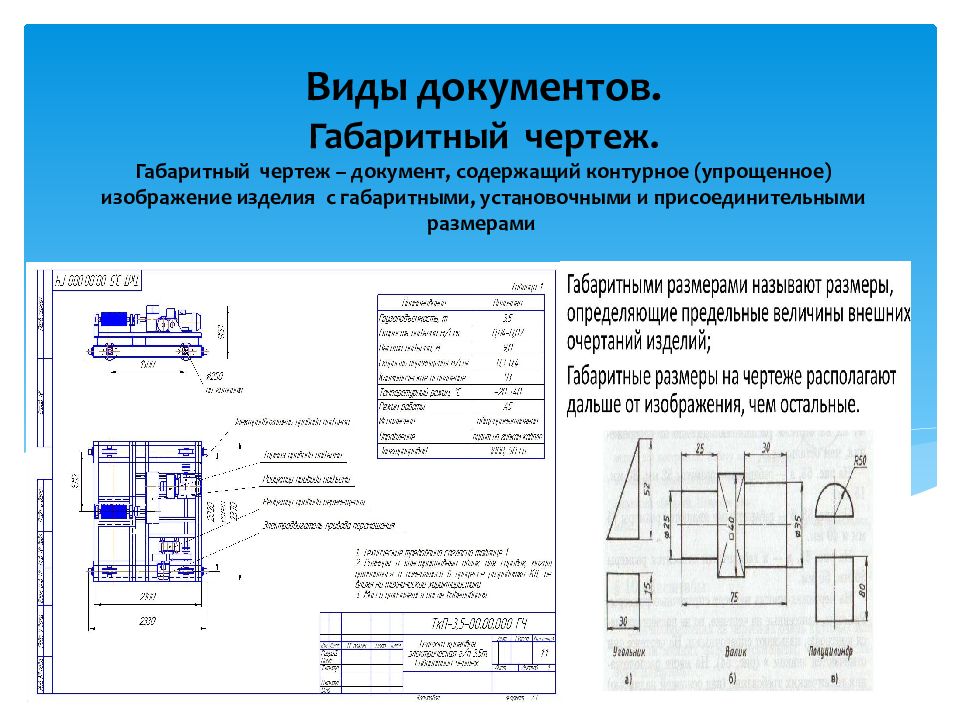

Виды документов. Габаритный чертеж. Габаритный чертеж – документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами

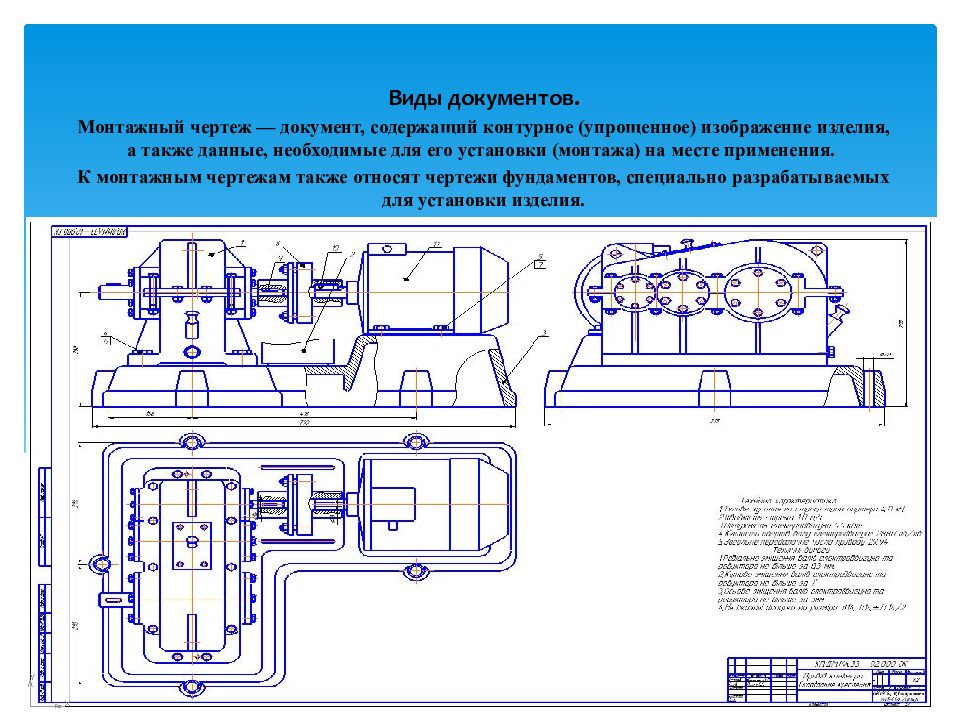

Виды документов. Монтажный чертеж — документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия.

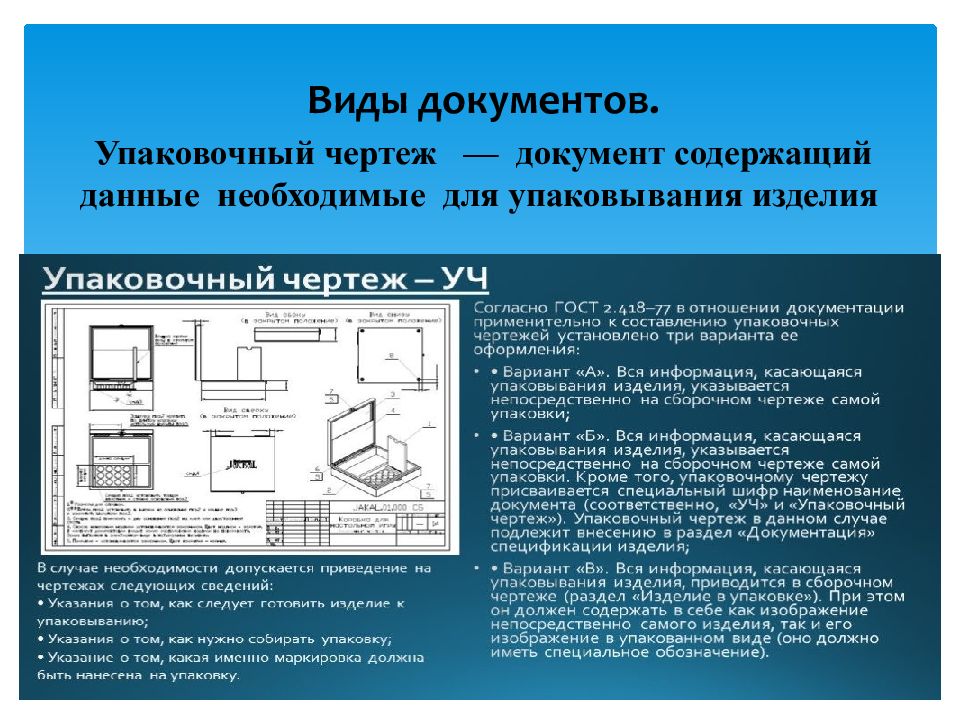

Виды документов. Упаковочный чертеж — документ содержащий данные необходимые для упаковывания изделия

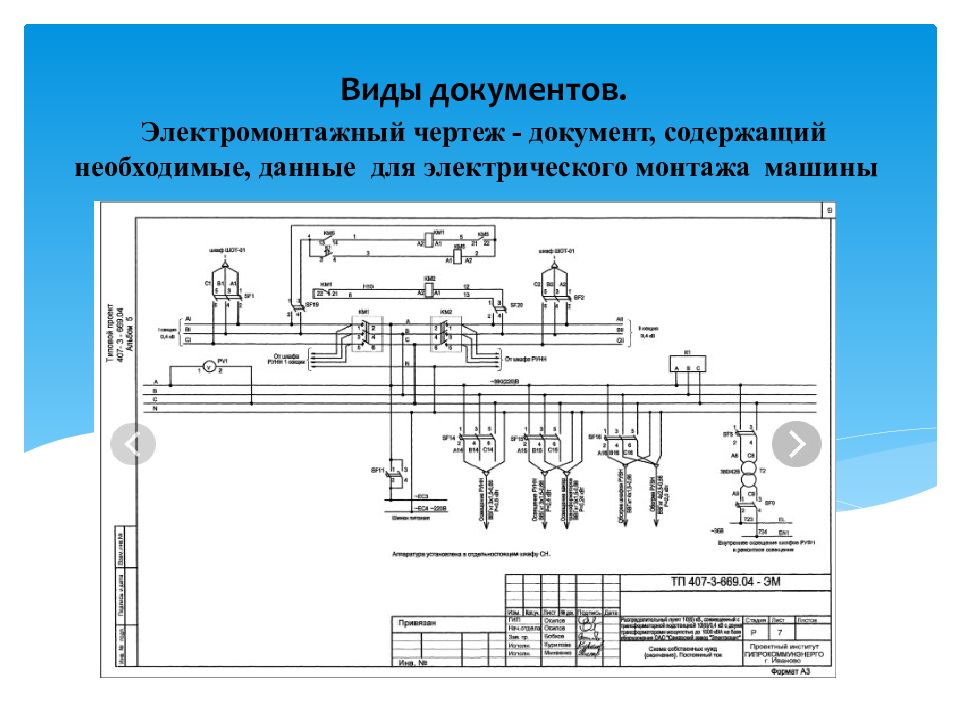

Виды документов. Электромонтажный чертеж - документ, содержащий необходимые, данные для электрического монтажа машины

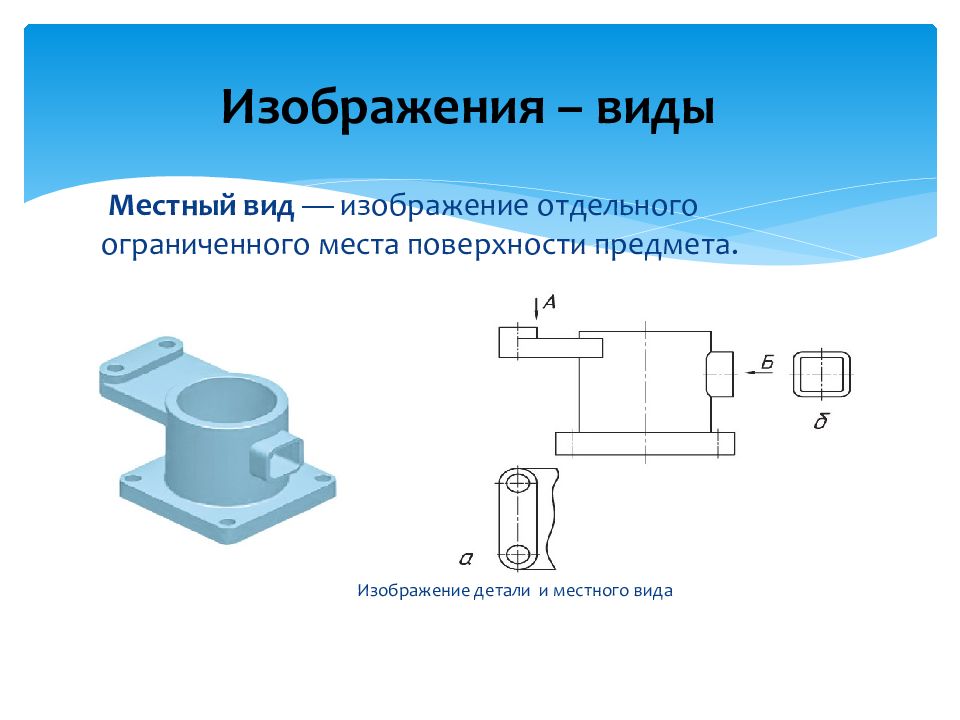

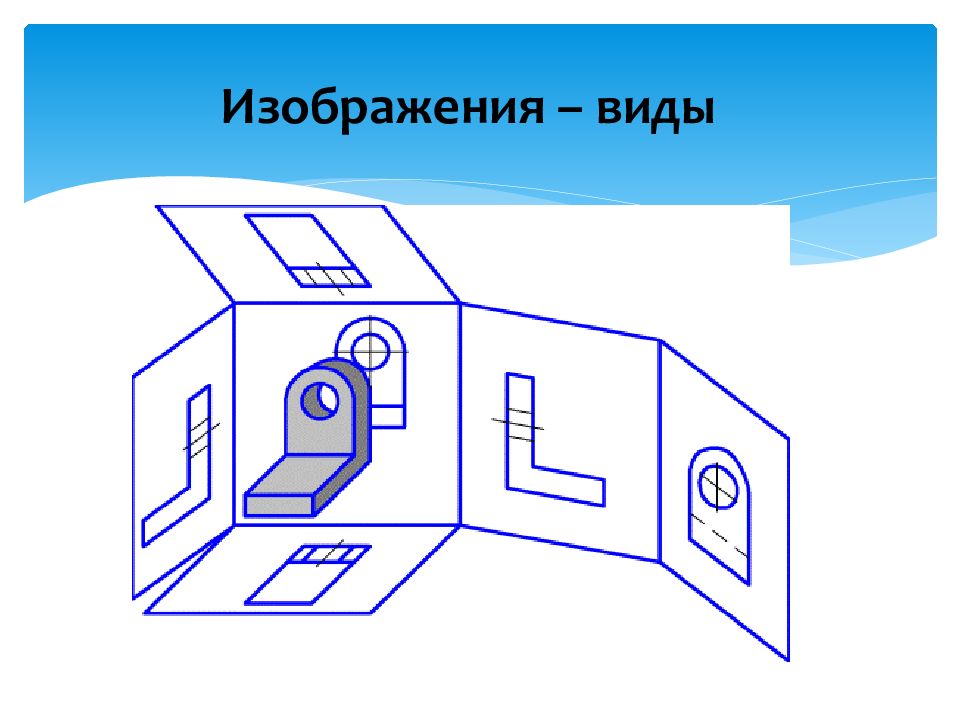

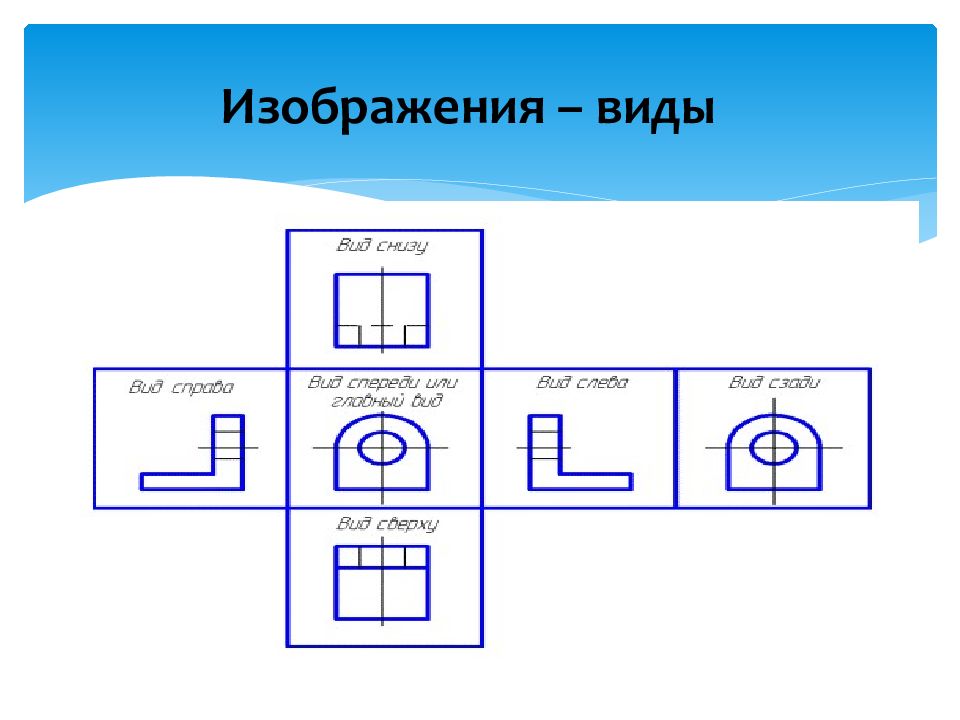

Местный вид — изображение отдельного ограниченного места поверхности предмета. Изображение детали и местного вида

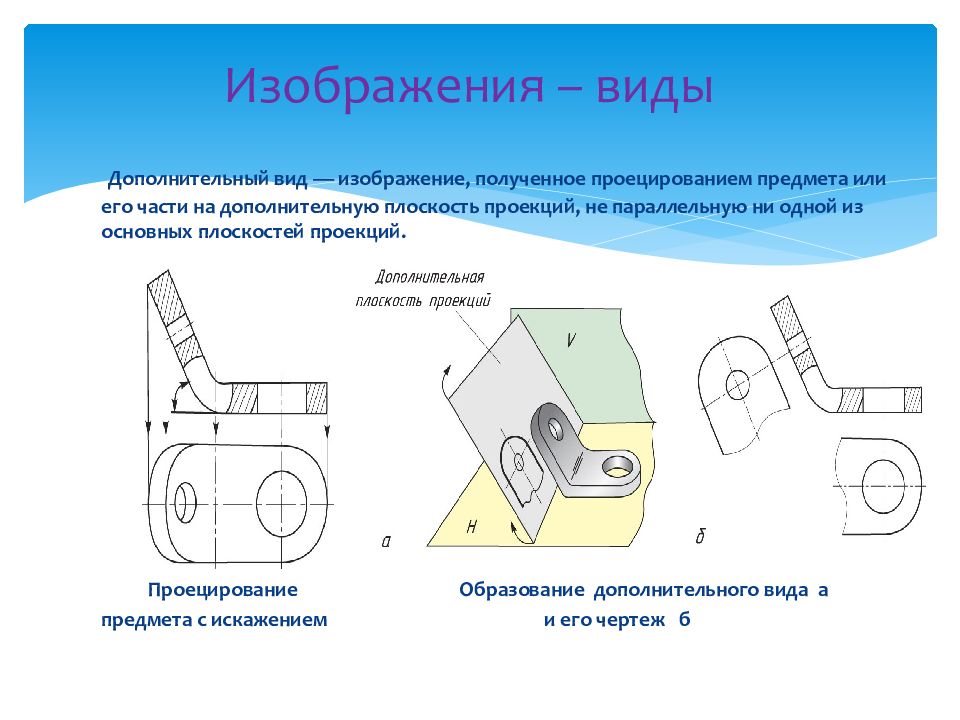

Дополнительный вид — изображение, полученное проецированием предмета или его части на дополнительную плоскость проекций, не параллельную ни одной из основных плоскостей проекций. Проецирование Образование дополнительного вида а предмета с искажением и его чертеж б

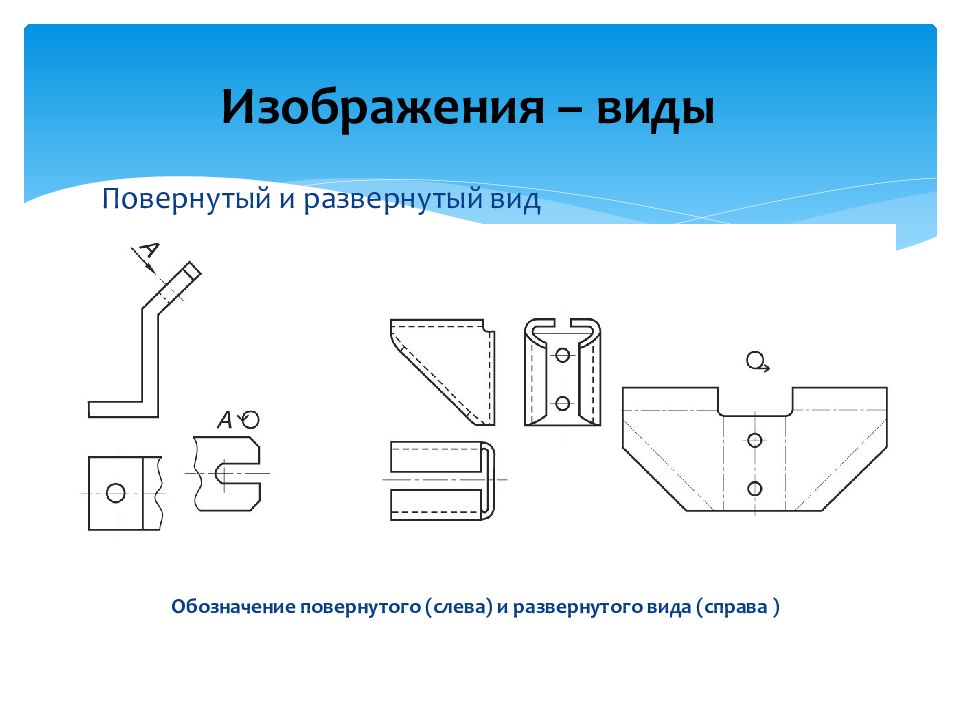

Повернутый и развернутый вид Обозначение повернутого (слева) и развернутого вида (справа )

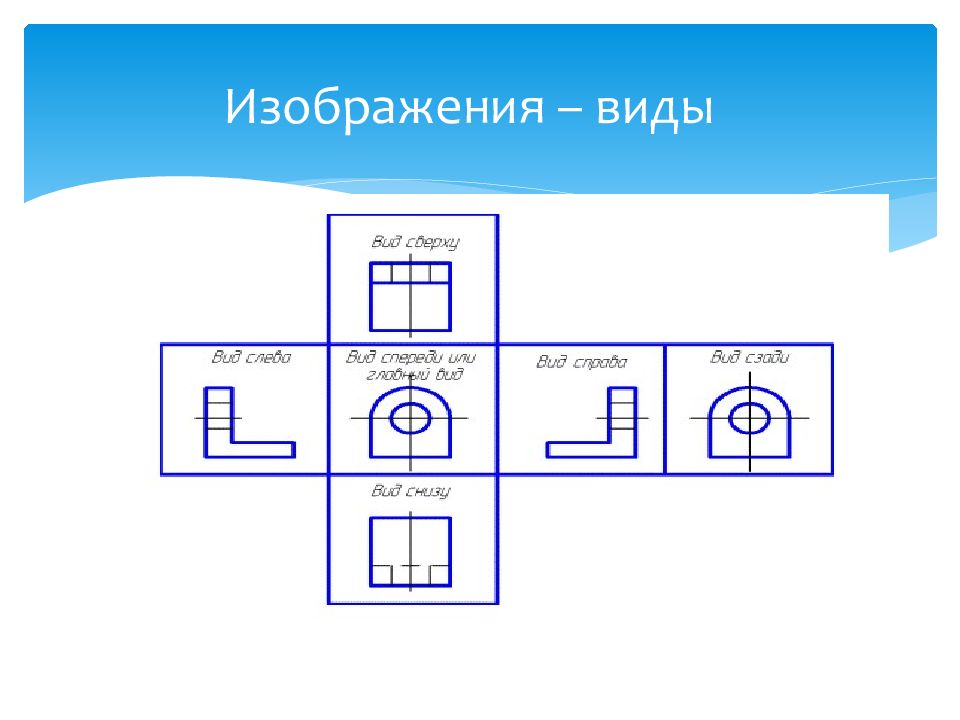

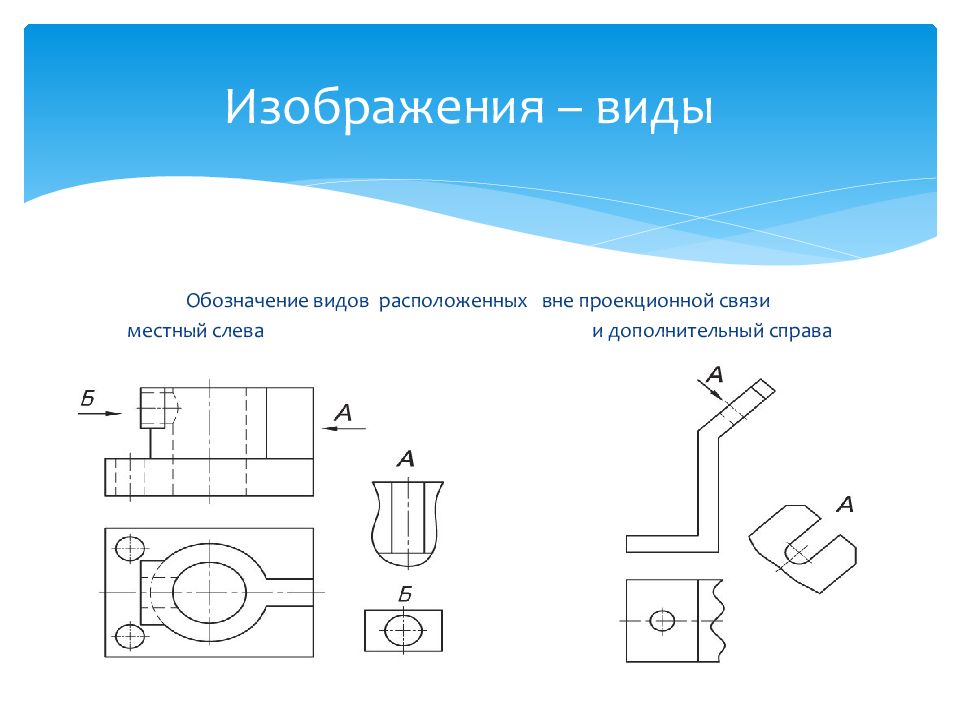

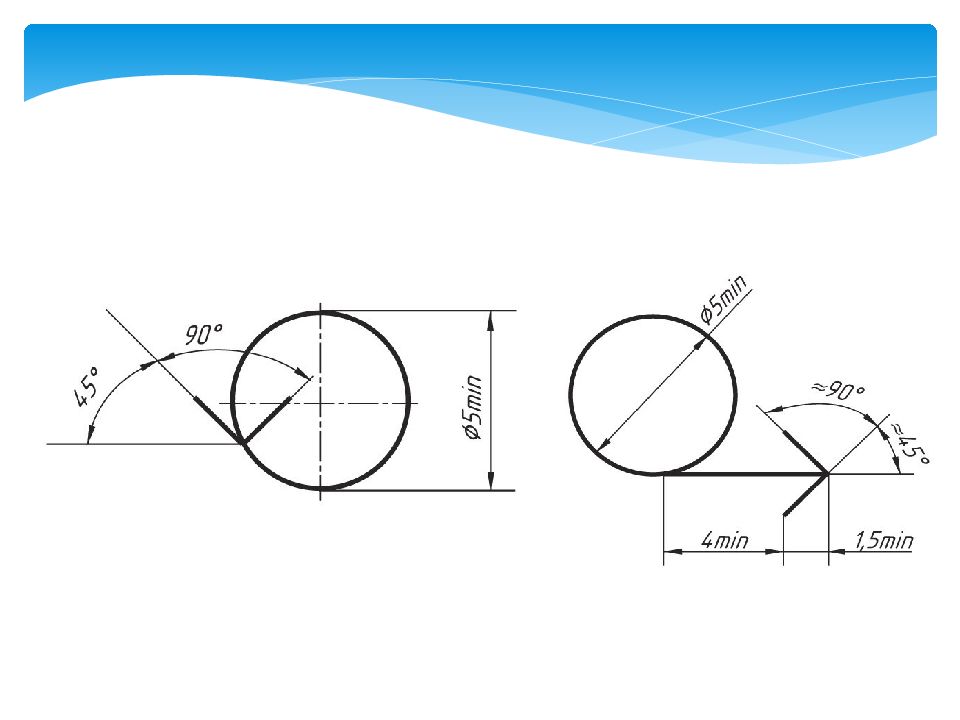

Обозначение видов расположенных вне проекционной связи местный слева и дополнительный справа

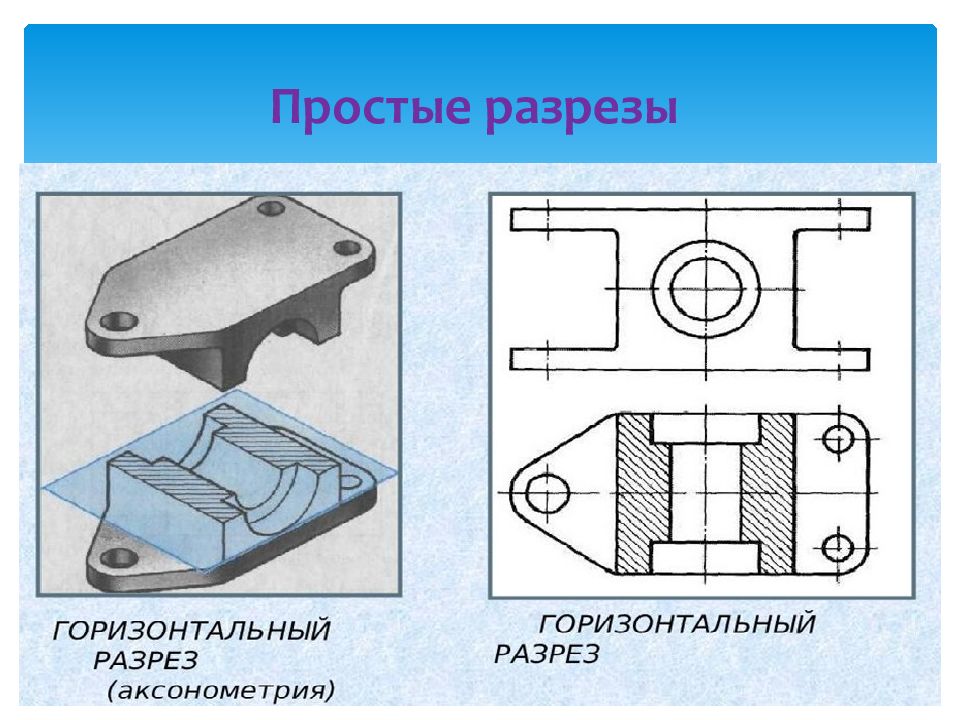

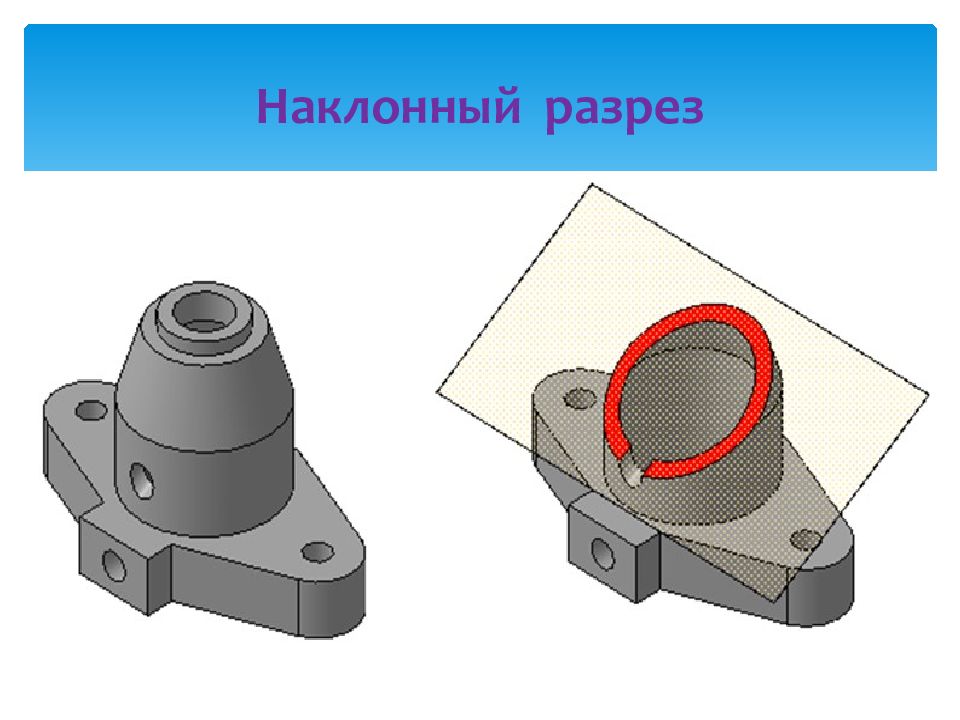

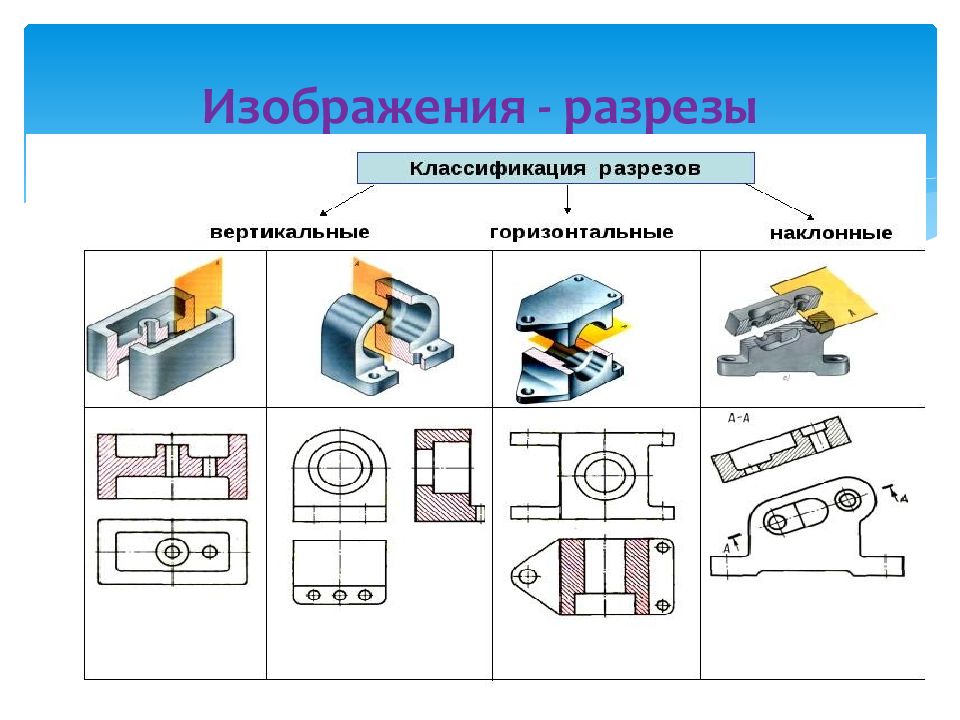

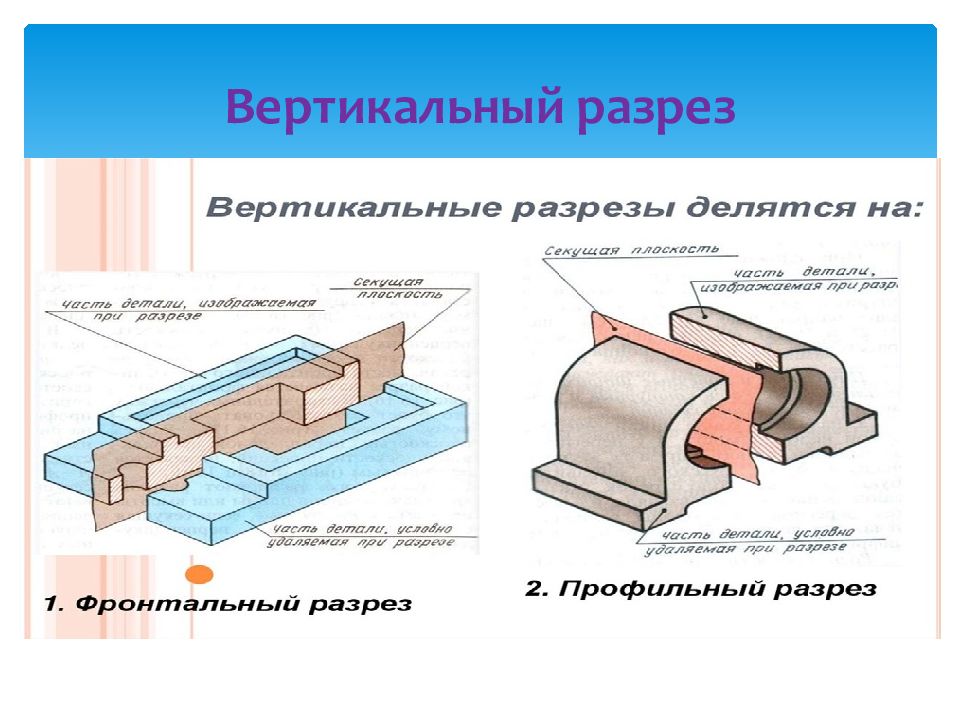

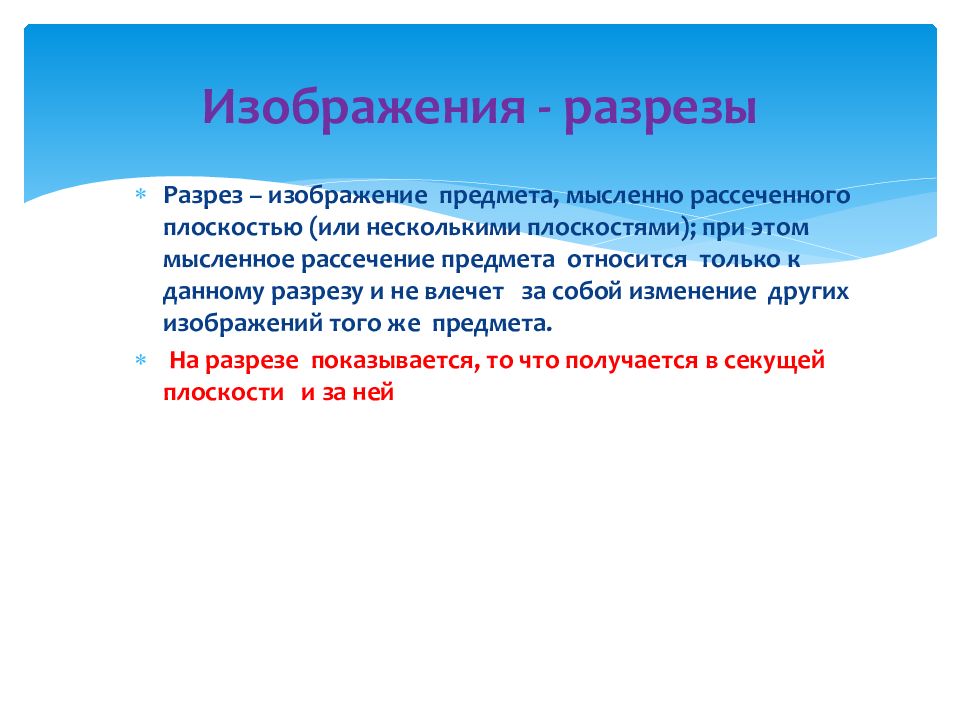

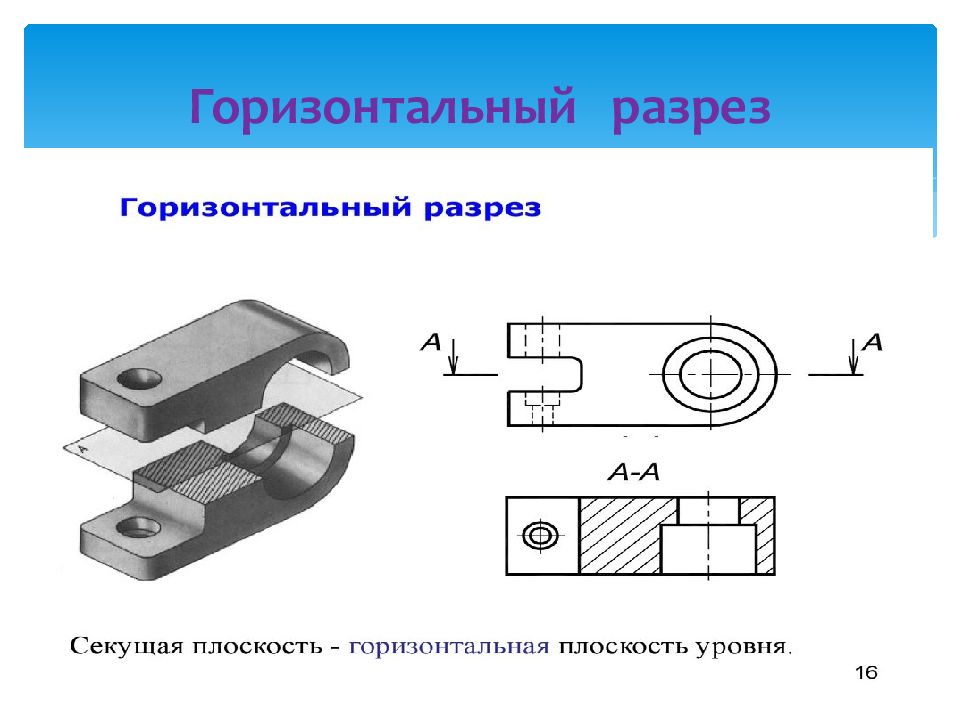

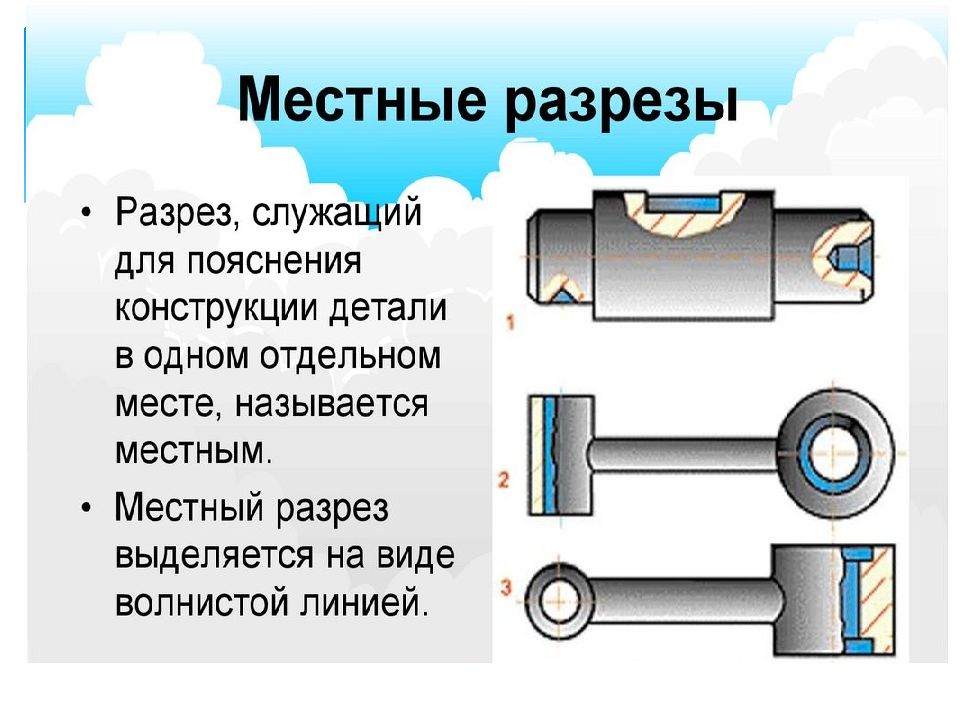

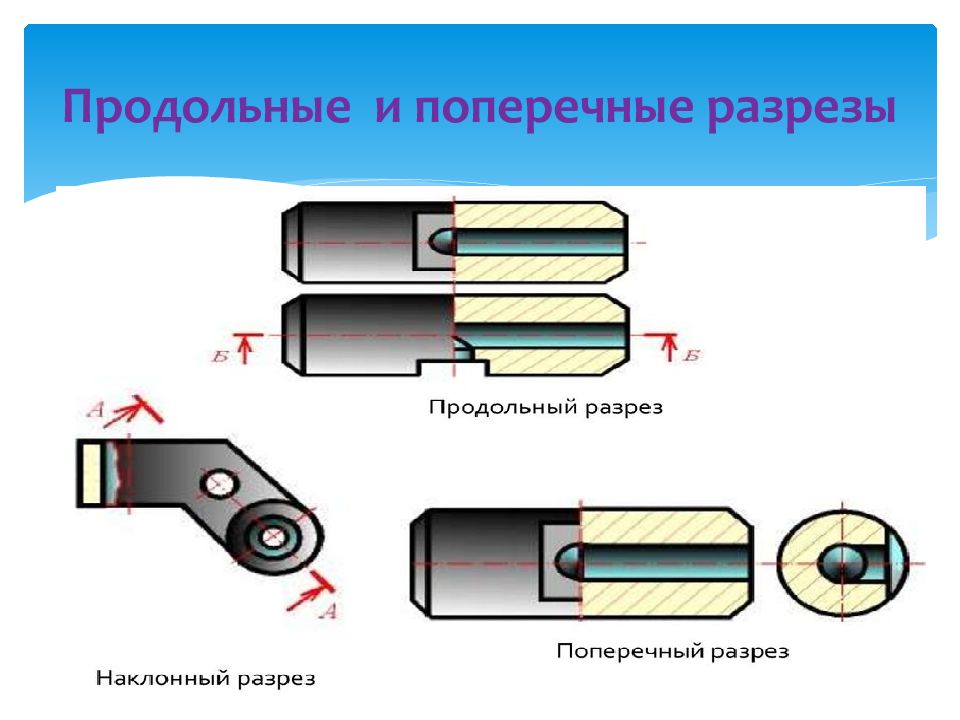

Разрез – изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями); при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменение других изображений того же предмета. Н а разрезе показывается, то что получается в секущей плоскости и за ней

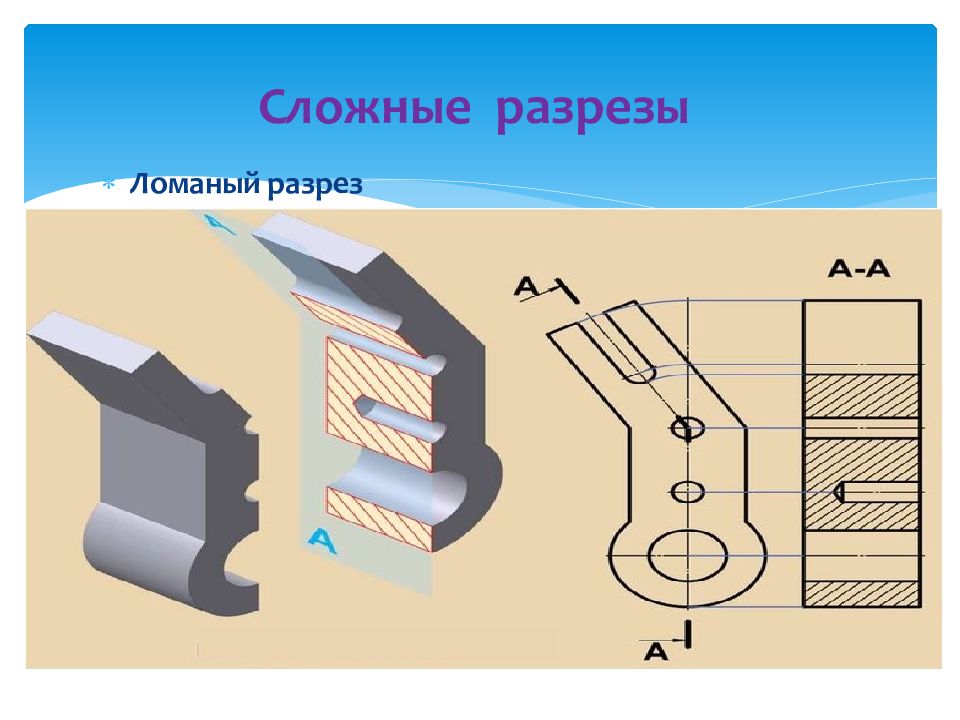

Ломаный разрез

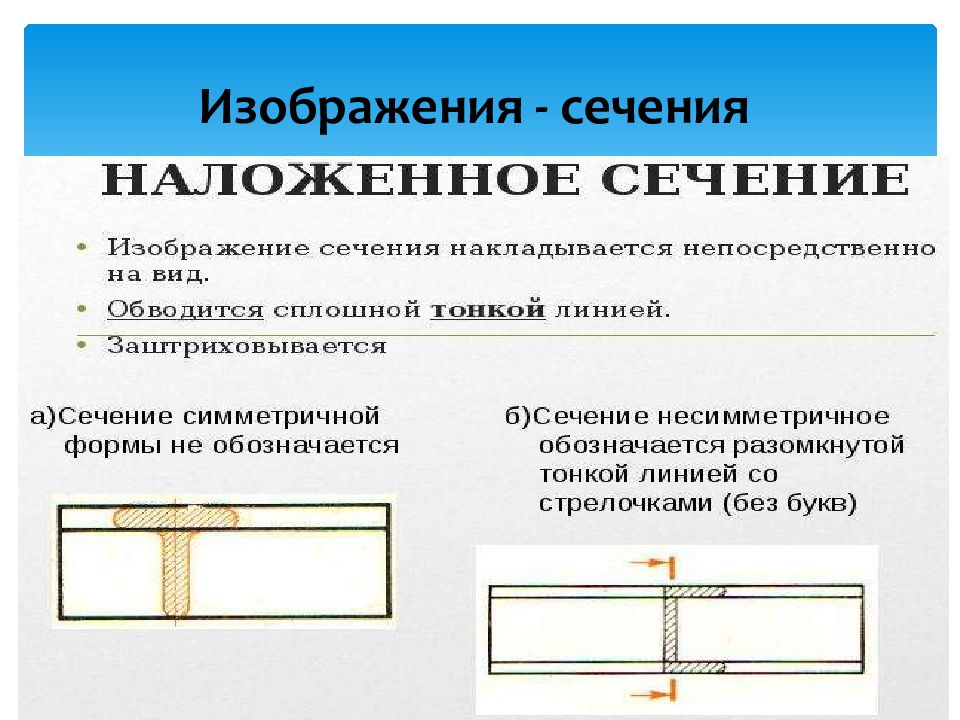

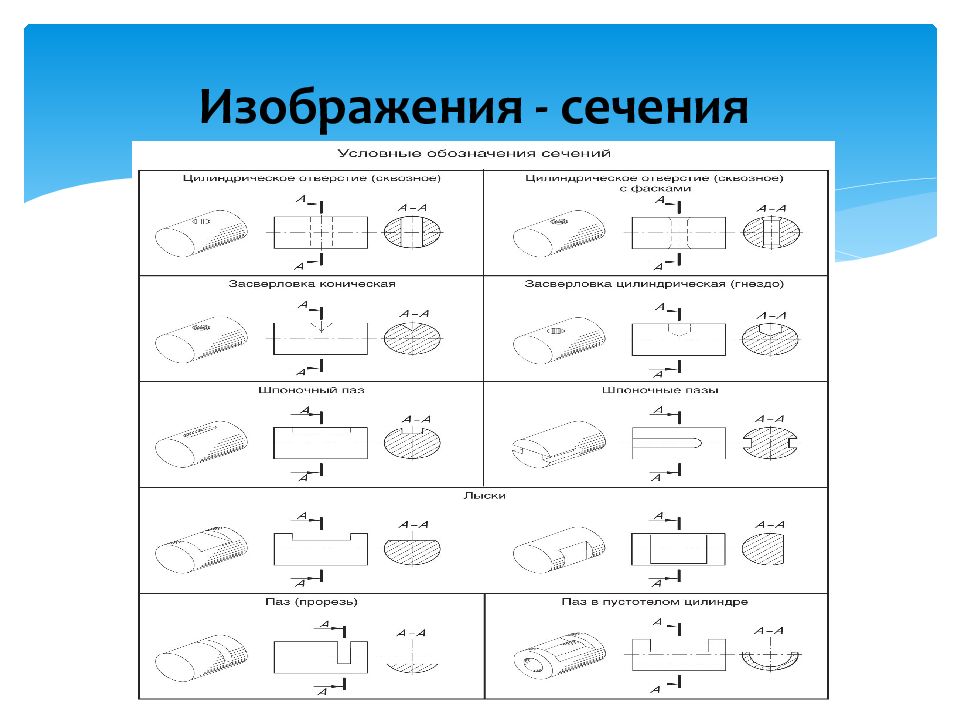

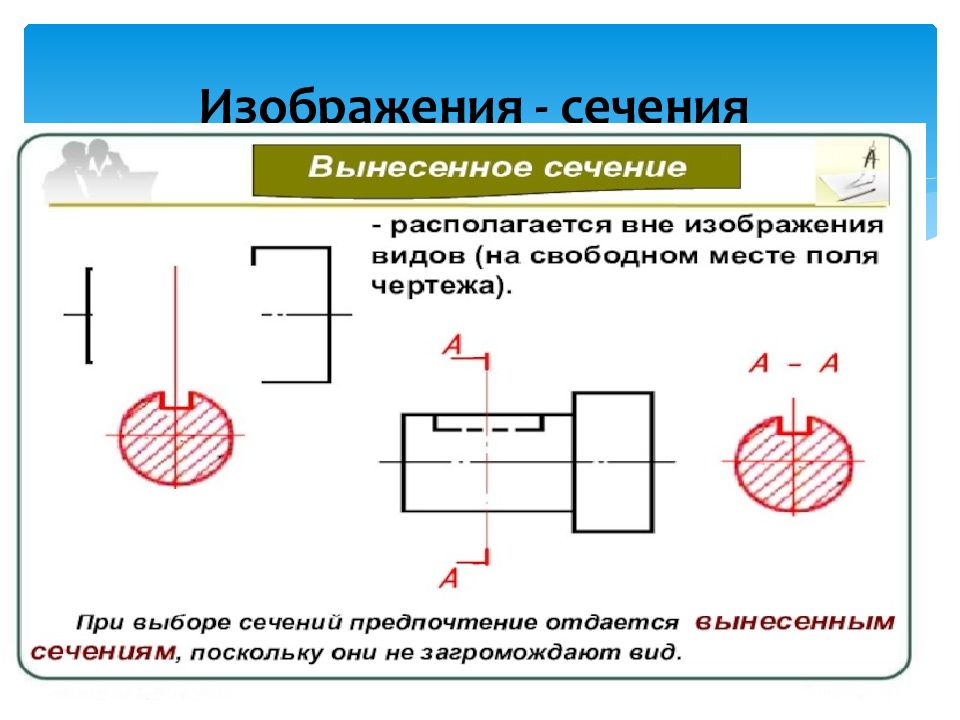

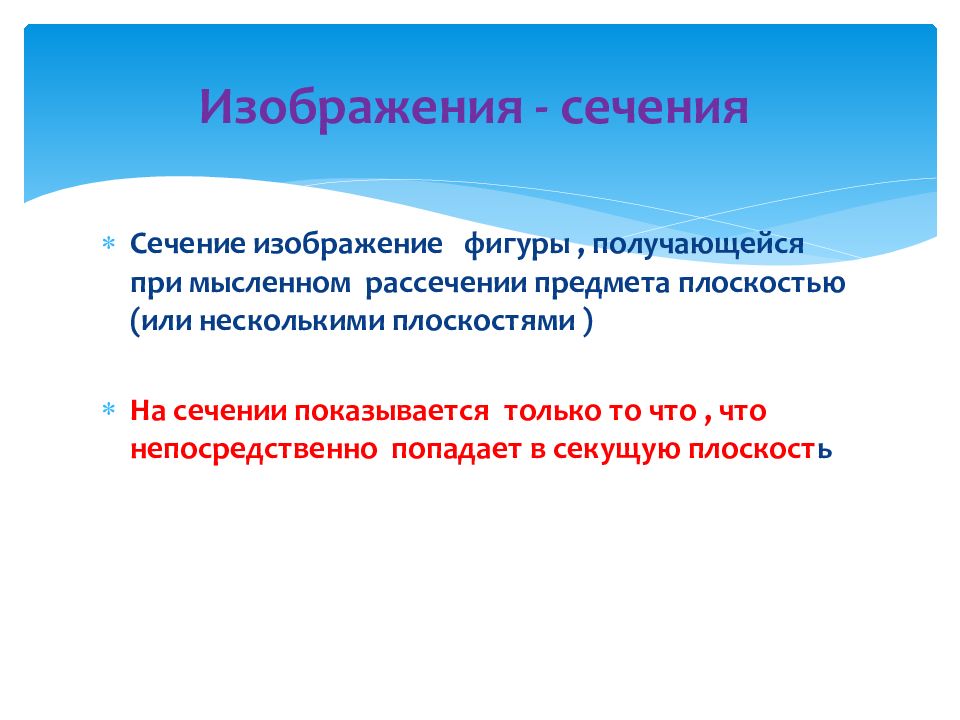

Сечение изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями ) На сечении показывается только то что, что непосредственно попадает в секущую плоскост ь Изображения - сечения

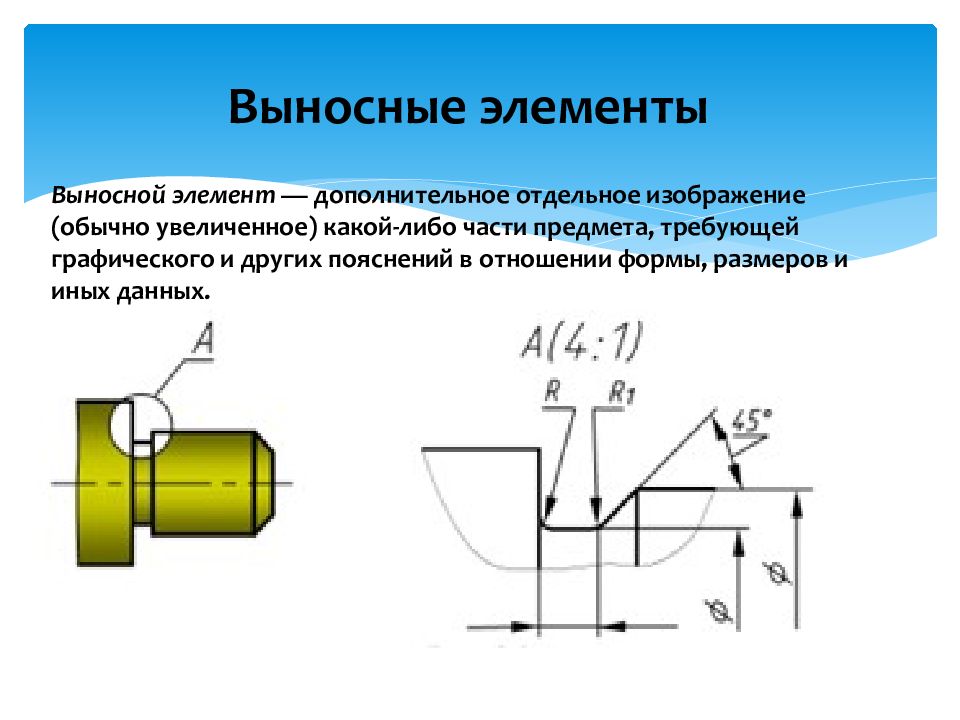

Выносной элемент — дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

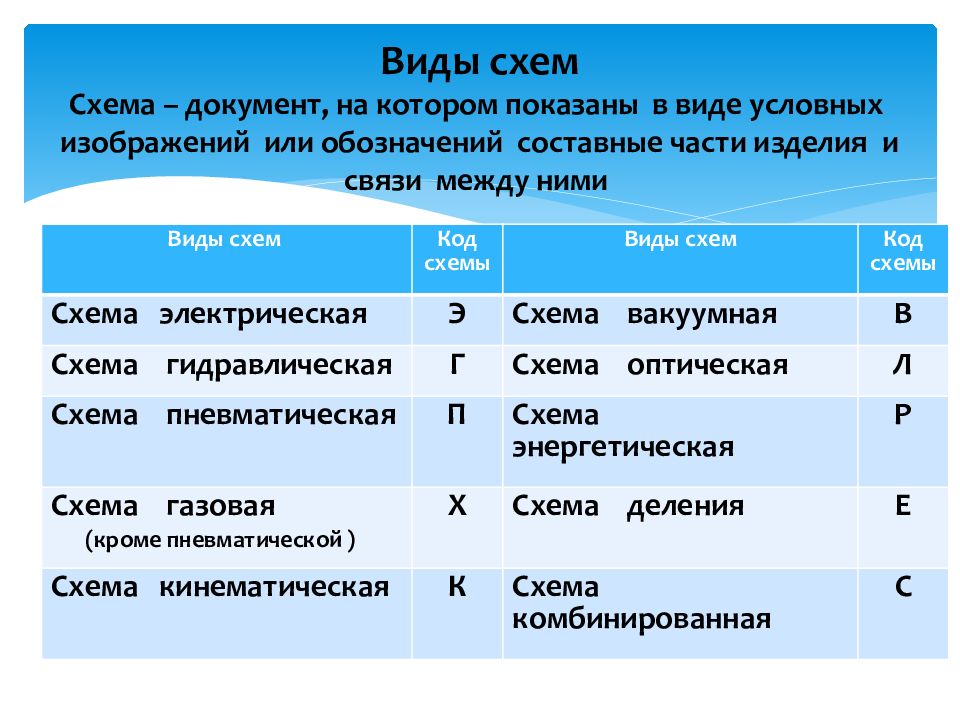

Виды схем Код схемы Виды схем Код схемы Схема электрическая Э Схема вакуумная В Схема гидравлическая Г Схема оптическая Л Схема пневматическая П Схема энергетическая Р Схема газовая (кроме пневматической ) Х Схема деления Е Схема кинематическая К Схема комбинированная С

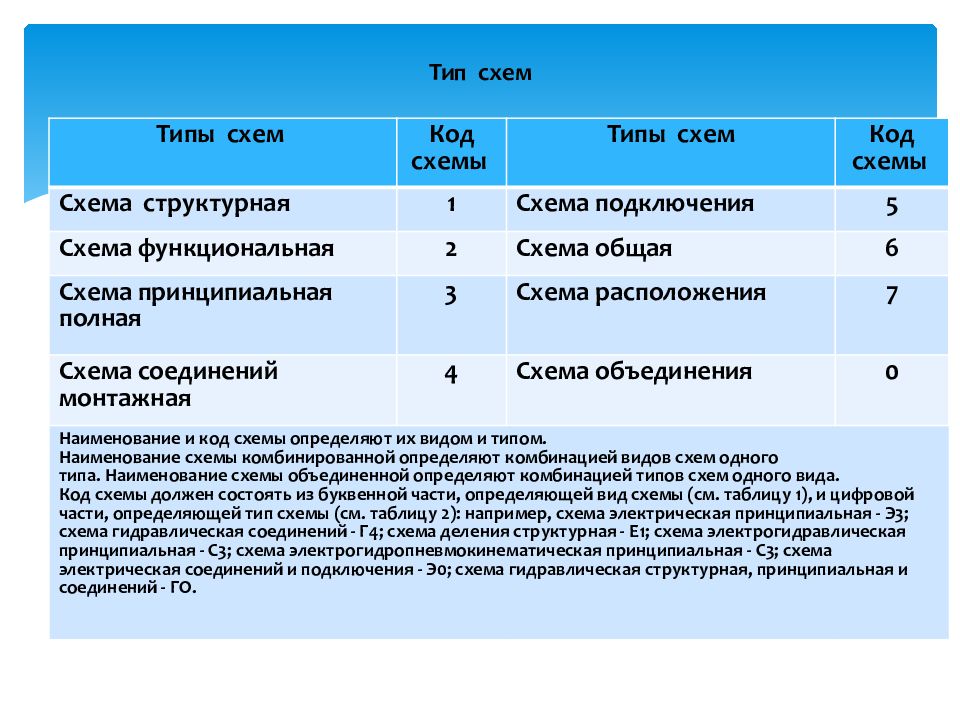

Типы схем Код схемы Типы схем Код схемы Схема структурная 1 Схема подключения 5 Схема функциональная 2 Схема общая 6 Схема принципиальная полная 3 Схема расположения 7 Схема соединений монтажная 4 Схема объединения 0 Наименование и код схемы определяют их видом и типом. Наименование схемы комбинированной определяют комбинацией видов схем одного типа. Наименование схемы объединенной определяют комбинацией типов схем одного вида. Код схемы должен состоять из буквенной части, определяющей вид схемы (см. таблицу 1), и цифровой части, определяющей тип схемы (см. таблицу 2): например, схема электрическая принципиальная - Э3; схема гидравлическая соединений - Г4; схема деления структурная - Е1; схема электрогидравлическая принципиальная - С3; схема электрогидропневмокинематическая принципиальная - С3; схема электрическая соединений и подключения - Э0; схема гидравлическая структурная, принципиальная и соединений - ГО.

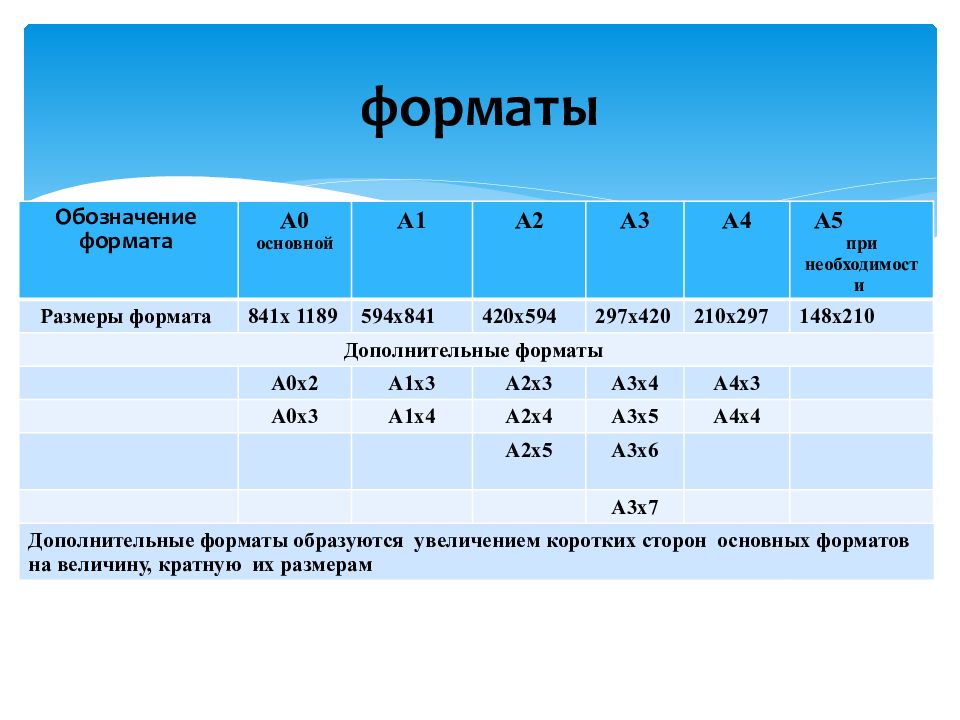

Обозначение формата А0 основной А1 А2 А3 А4 А5 при необходимости Размеры формата 841х 1189 594х841 420х594 297х420 210х297 148х210 Дополнительные форматы А0х2 А1х3 А2х3 А3х4 А4х3 А0х3 А1х4 А2х4 А3х5 А4х4 А2х5 А3х6 А3х7 Дополнительные форматы образуются увеличением коротких сторон основных форматов на величину, кратную их размерам форматы

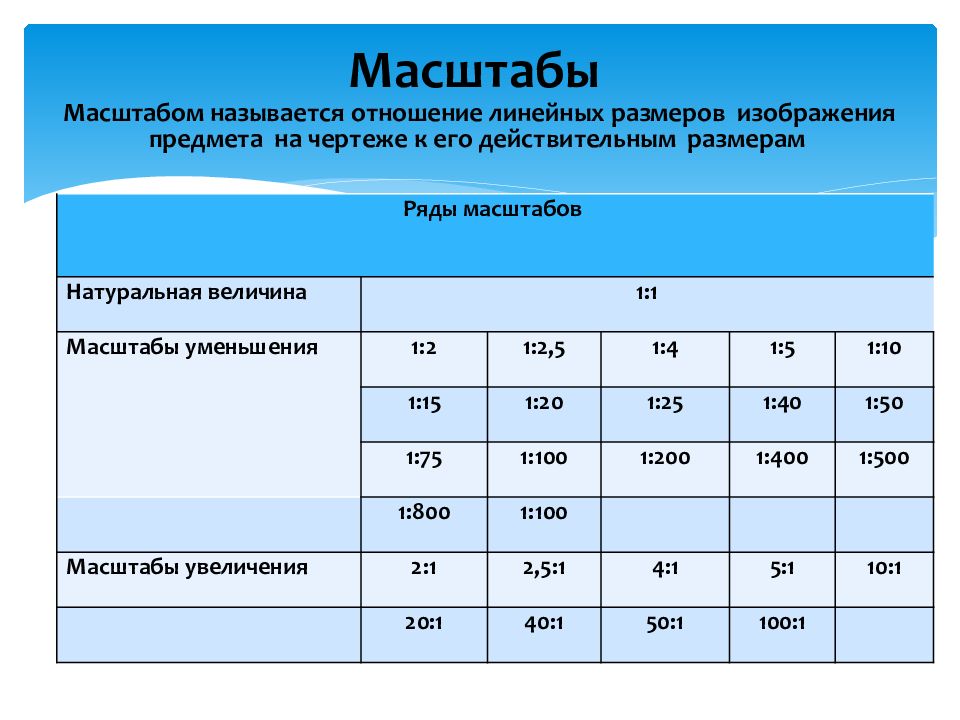

Ряды масштабов Натуральная величина 1:1 Масштабы уменьшения 1:2 1:2,5 1:4 1:5 1:10 1:15 1:20 1:25 1:40 1:50 1:75 1:100 1:200 1:400 1:500 1:800 1:100 Масштабы увеличения 2:1 2,5:1 4:1 5:1 10:1 20:1 40:1 50:1 100:1 Масштабы М асштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам

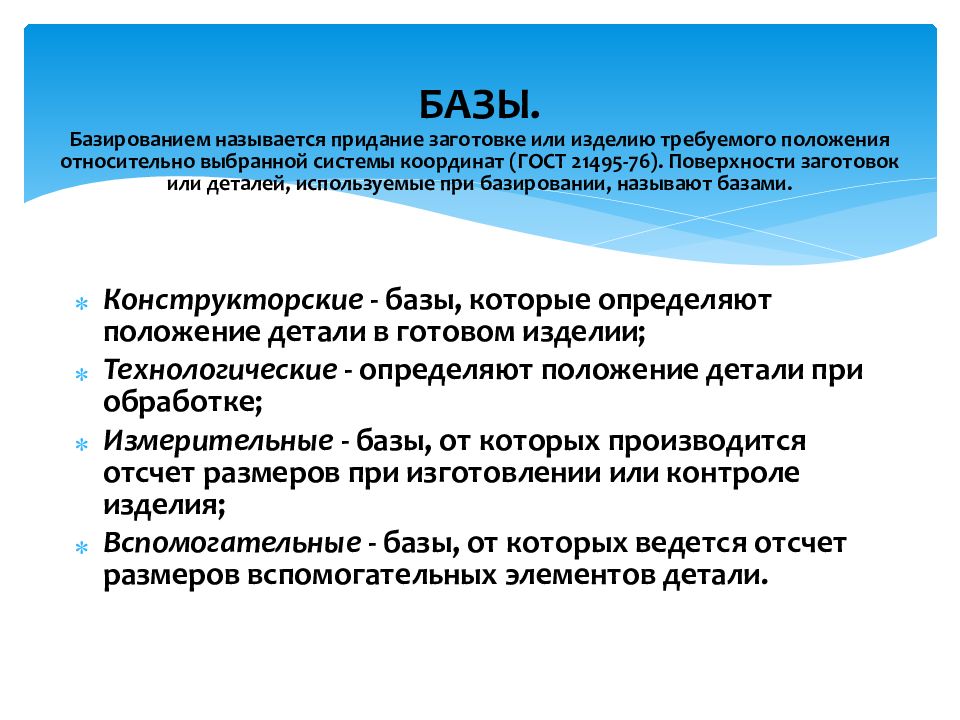

Конструкторские - базы, которые определяют положение детали в готовом изделии; Технологические - определяют положение детали при обработке; Измерительные - базы, от которых производится отсчет размеров при изготовлении или контроле изделия; Вспомогательные - базы, от которых ведется отсчет размеров вспомогательных элементов детали. БАЗЫ. Базированием называется придание заготовке или изделию требуемого положения относительно выбранной системы координат (ГОСТ 21495-76). Поверхности заготовок или деталей, используемые при базировании, называют базами.

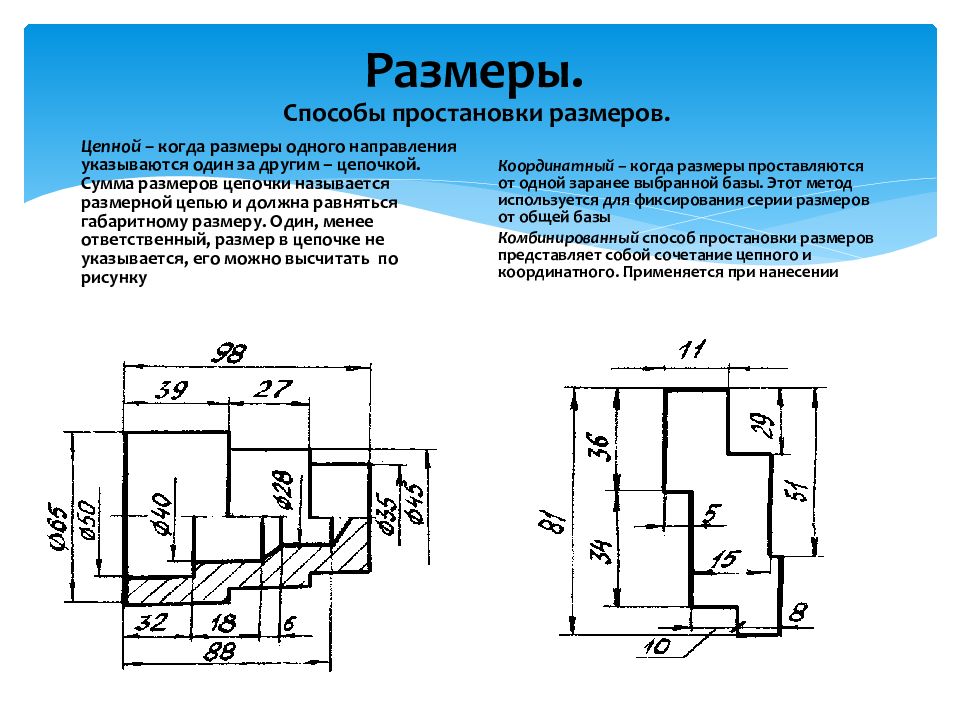

Цепной – когда размеры одного направления указываются один за другим – цепочкой. Сумма размеров цепочки называется размерной цепью и должна равняться габаритному размеру. Один, менее ответственный, размер в цепочке не указывается, его можно высчитать по рисунку Координатный – когда размеры проставляются от одной заранее выбранной базы. Этот метод используется для фиксирования серии размеров от общей базы Комбинированный способ простановки размеров представляет собой сочетание цепного и координатного. Применяется при нанесении
