Тема 3 С Б О Р О Ч Н ЫЕ ЧЕ Р ТЕЖИ. С ХЕ М Ы ЧТЕНИЕ ЧЕРТЕЖЕЙ

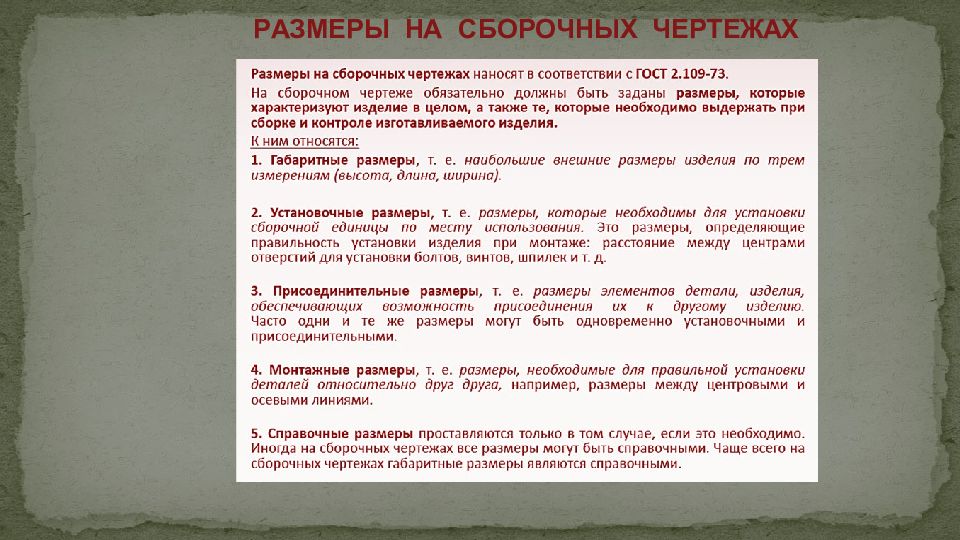

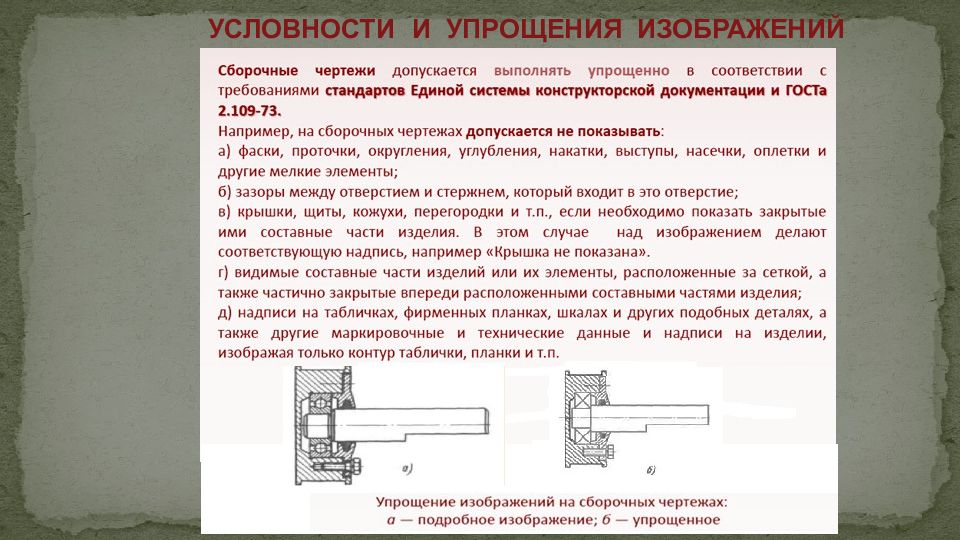

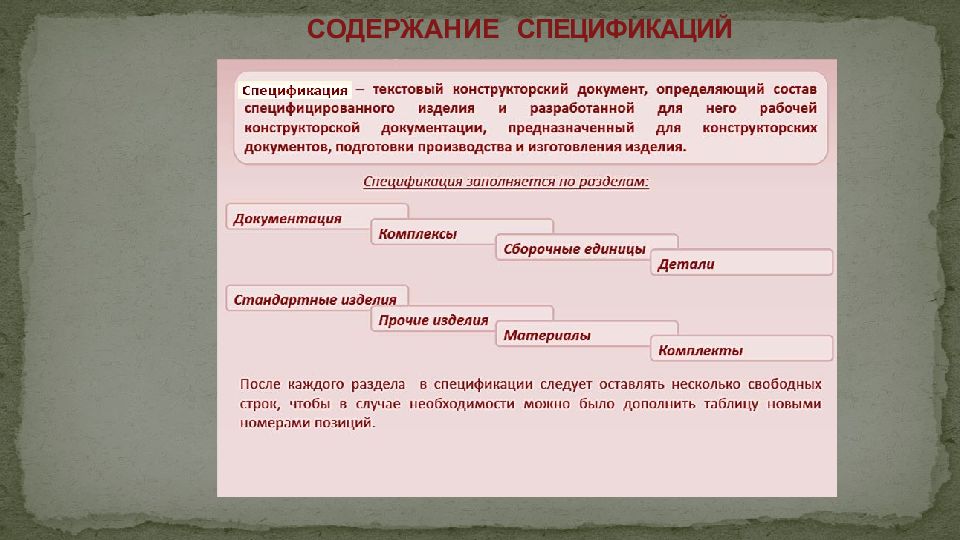

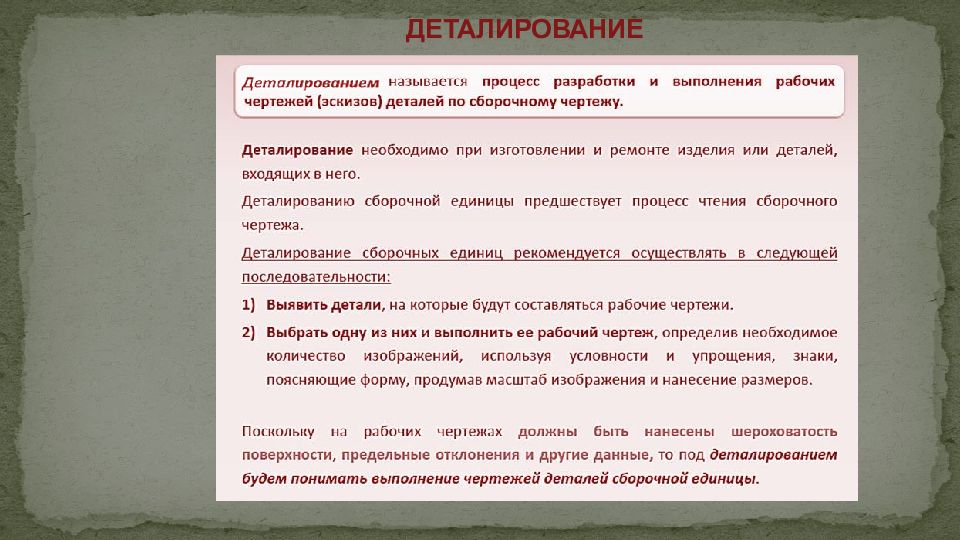

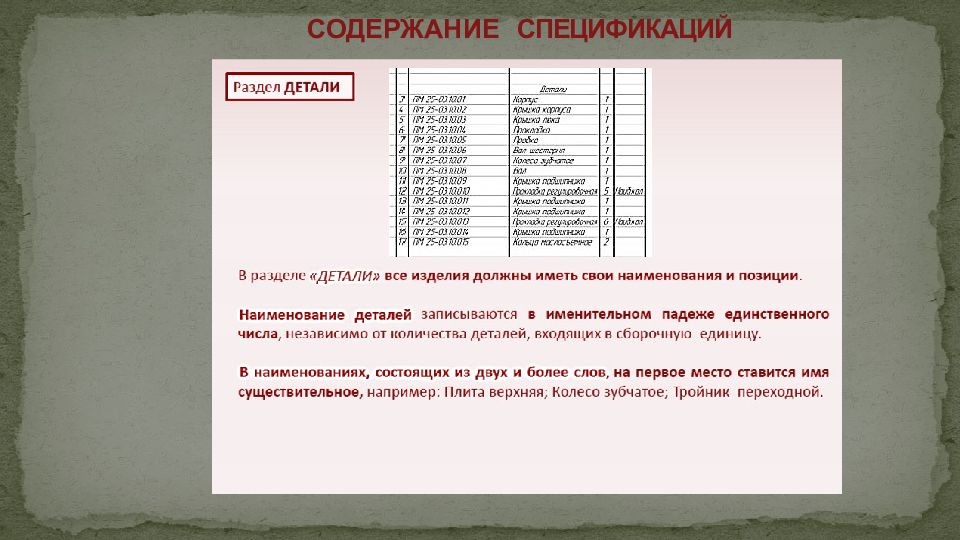

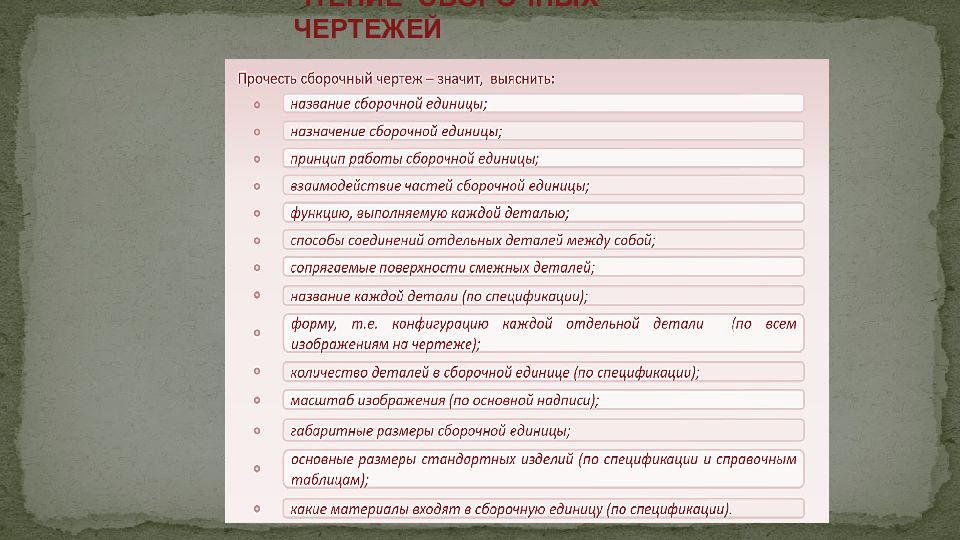

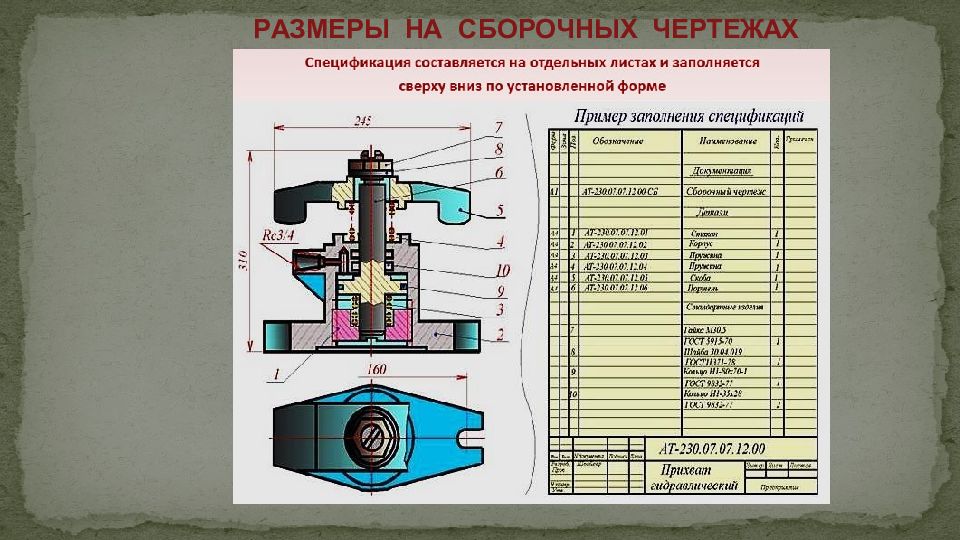

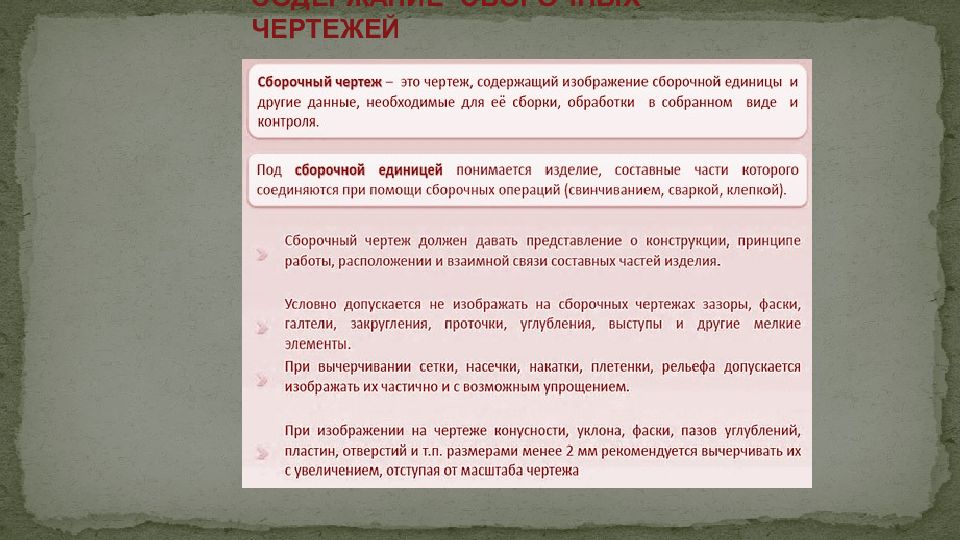

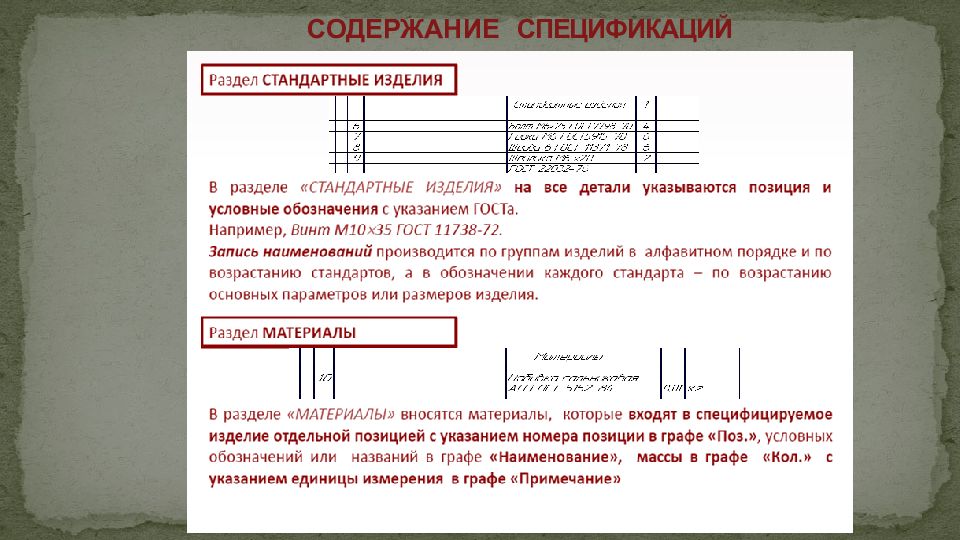

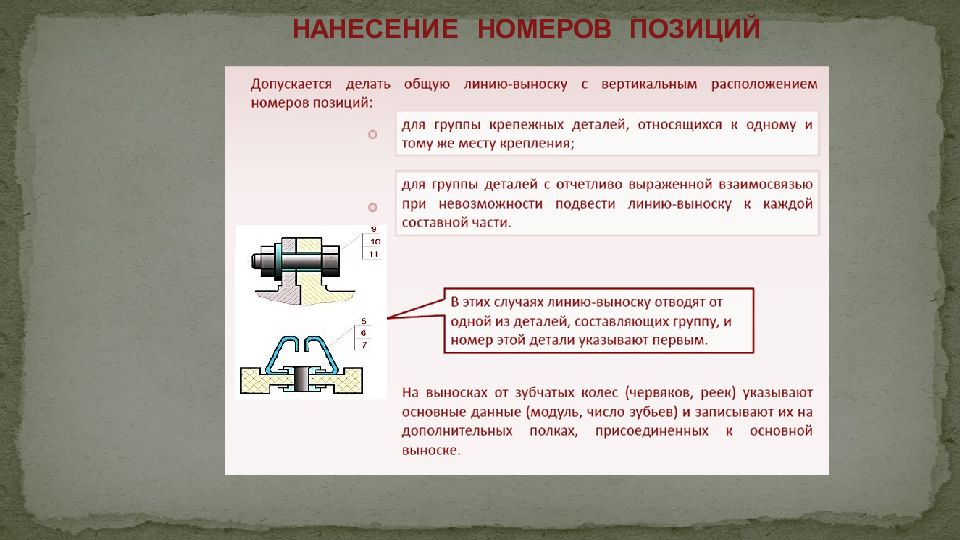

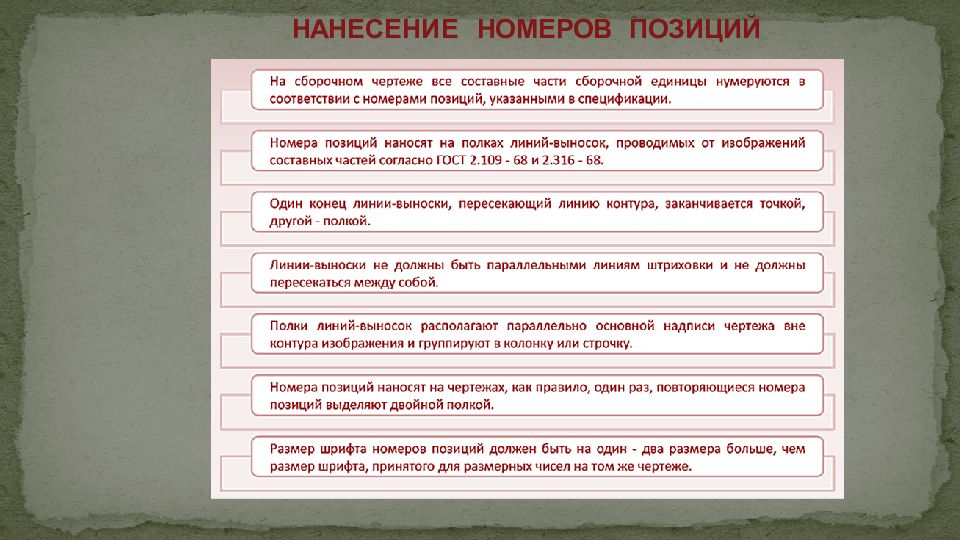

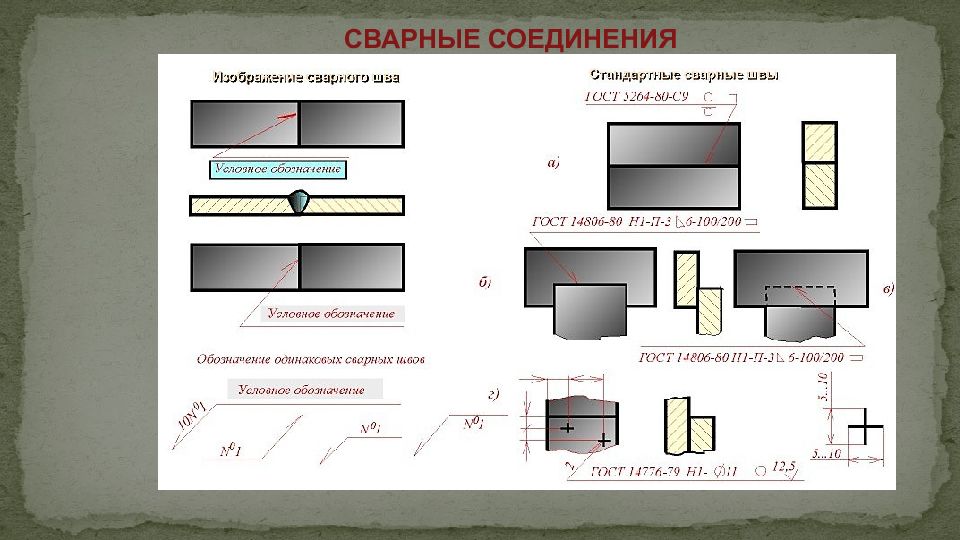

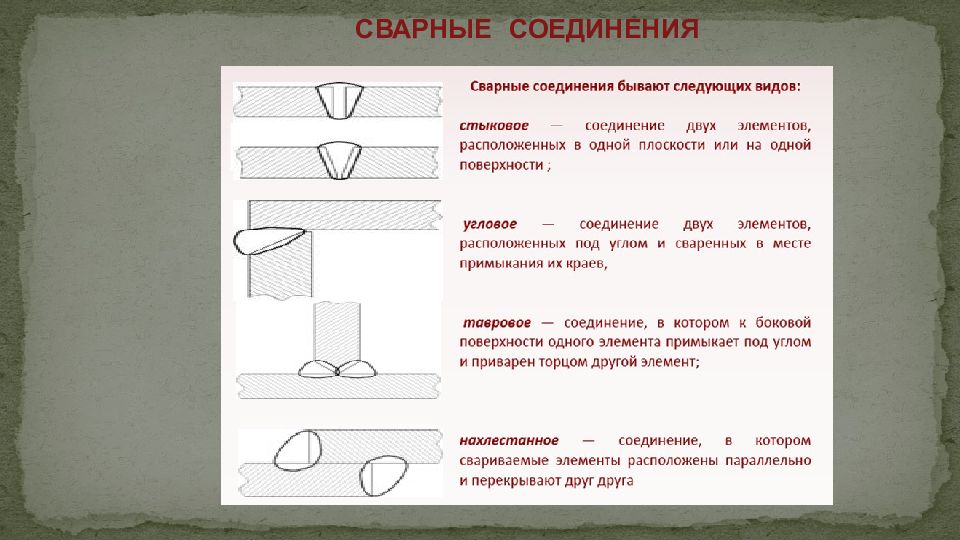

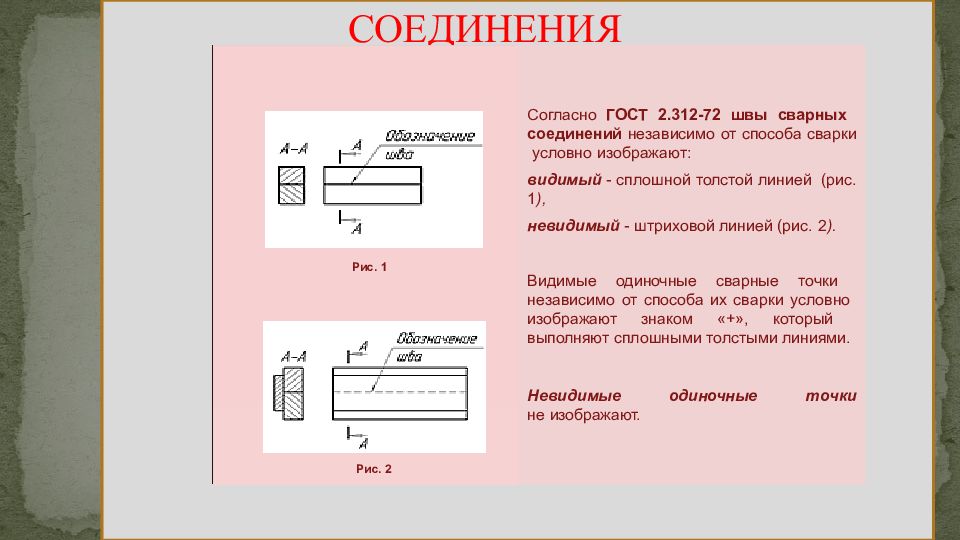

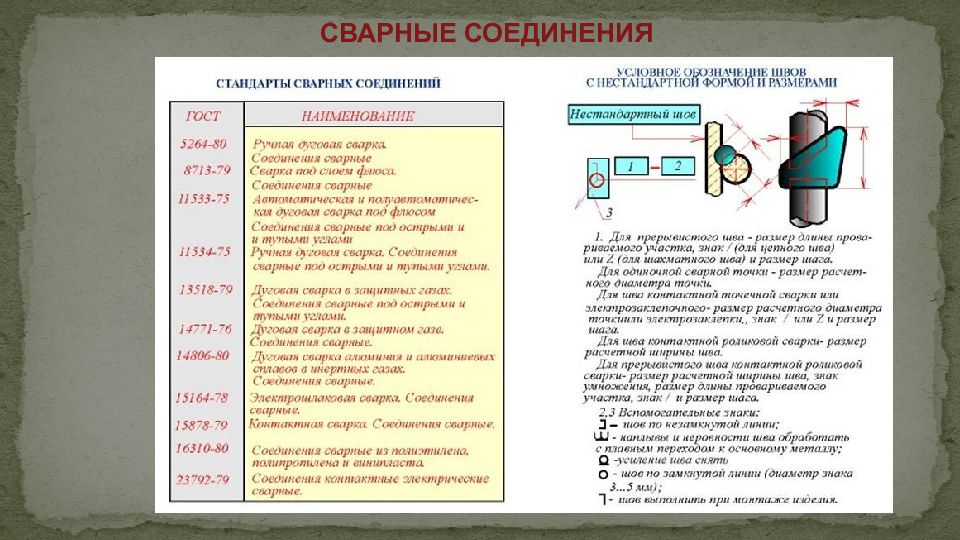

Согласно ГОСТ 2.312-72 швы сварных соединений независимо от способа сварки условно изображают: видимый - сплошной толстой линией (рис. 1 ), невидимый - штриховой линией (рис. 2 ). Видимые одиночные сварные точки независимо от способа их сварки условно изображают знаком «+», который выполняют сплошными толстыми линиями. одиночные т о ч к и Невидимые не изображают. Рис. 1 Рис. 2

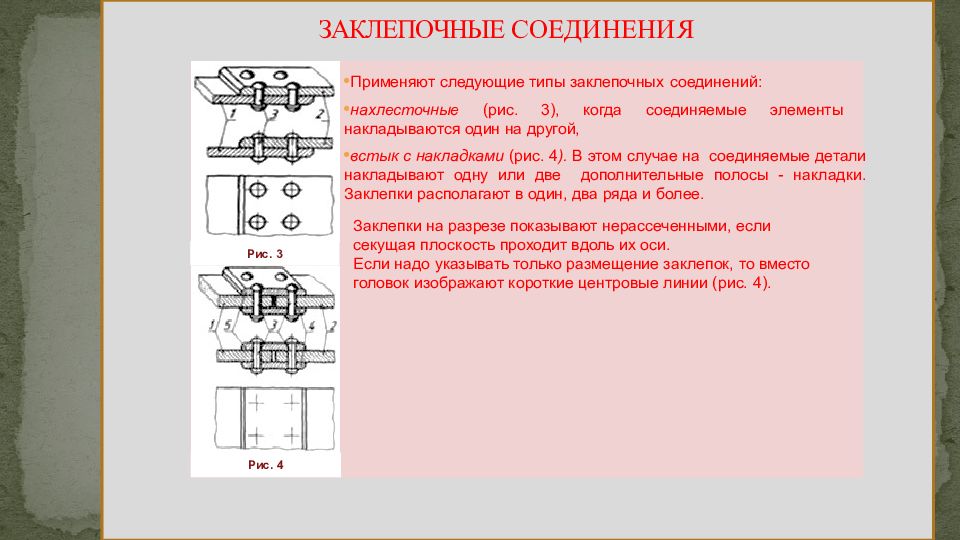

Заклепки на разрезе показывают нерассеченными, если секущая плоскость проходит вдоль их оси. Если надо указывать только размещение заклепок, то вместо головок изображают короткие центровые линии (рис. 4). Рис. 3 Рис. 4 Применяют следующие типы заклепочных соединений : нахлесточные (рис. 3), когда соединяемые элементы накладываются один на другой, встык с накладками (рис. 4 ). В этом случае на соединяемые детали накладывают одну или две дополнительные полосы - накладки. Заклепки располагают в один, два ряда и более.

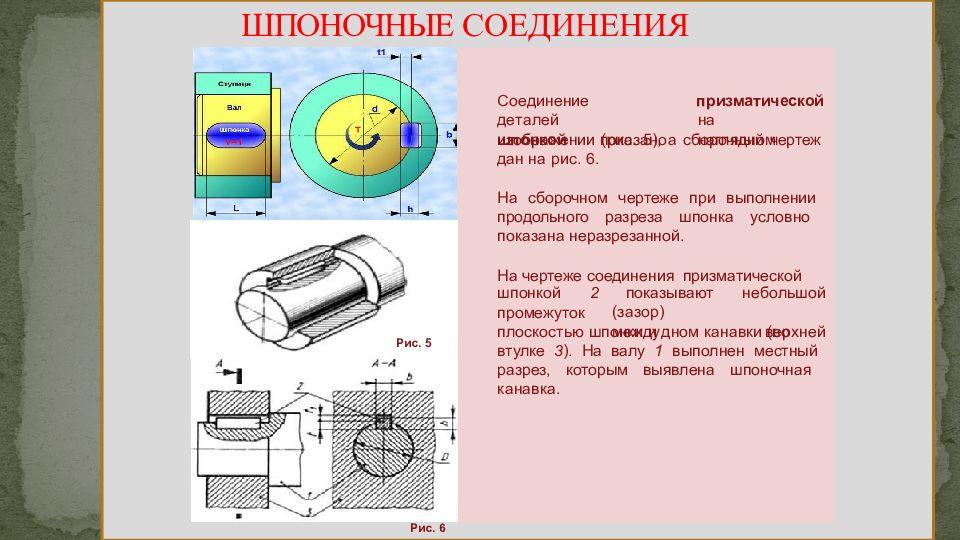

С о е д и н е н ие д е т а л ей шпонкой показано призматической на наглядном изображении (рис. 5), а сборочный чертеж дан на рис. 6. На сборочном чертеже при выполнении продольного разреза шпонка условно показана неразрезанной. На чертеже соединения призматической шп о н к ой 2 промежуток показывают ( з а з ор ) м е ж д у н е бо льш ой в ер х н ей плоскостью шпонки и дном канавки (во втулке 3 ). На валу 1 выполнен местный разрез, которым выявлена шпоночная канавка. Рис. 5 Рис. 6

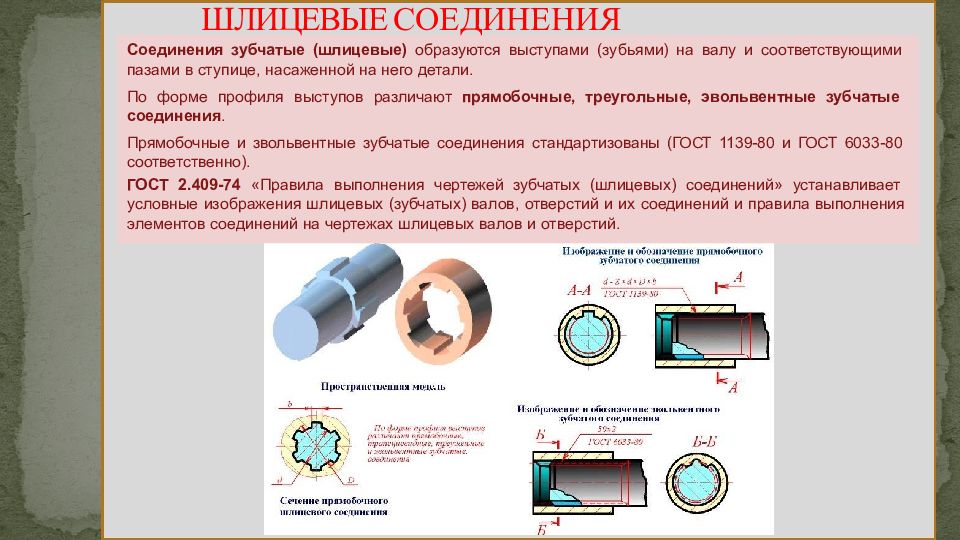

Соединения зубчатые (шлицевые) образуются выступами (зубьями) на валу и соответствующими пазами в ступице, насаженной на него детали. По форме профиля выступов различают прямобочные, треугольные, эвольвентные зубчатые соединения. Прямобочные и звольвентные зубчатые соединения стандартизованы (ГОСТ 1139-80 и ГОСТ 6033-80 соответственно). ГОСТ 2.409-74 «Правила выполнения чертежей зубчатых (шлицевых) соединений» устанавливает условные изображения шлицевых (зубчатых) валов, отверстий и их соединений и правила выполнения элементов соединений на чертежах шлицевых валов и отверстий.

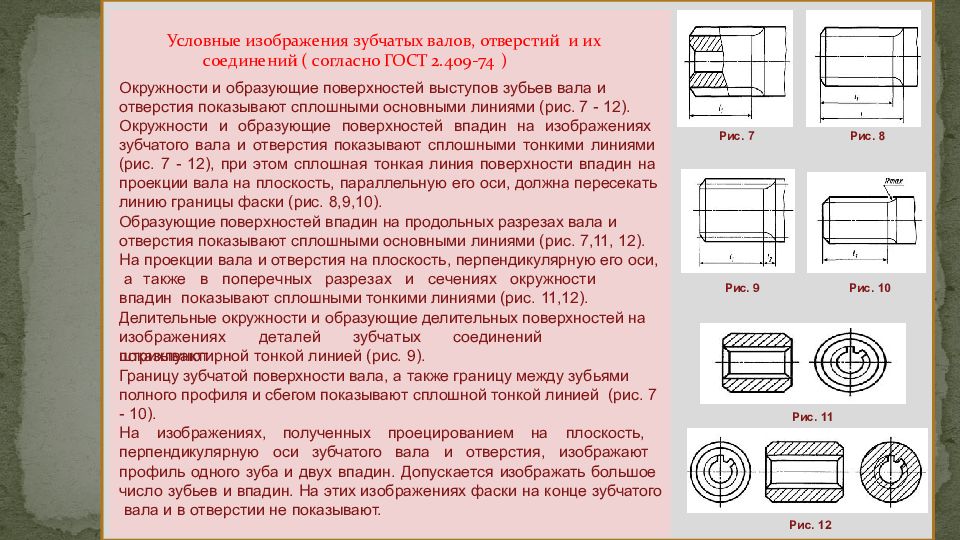

Окружности и образующие поверхностей выступов зубьев вала и отверстия показывают сплошными основными линиями (рис. 7 - 12). Окружности и образующие поверхностей впадин на изображениях зубчатого вала и отверстия показывают сплошными тонкими линиями (рис. 7 - 12), при этом сплошная тонкая линия поверхности впадин на проекции вала на плоскость, параллельную его оси, должна пересекать линию границы фаски (рис. 8,9,10). Образующие поверхностей впадин на продольных разрезах вала и отверстия показывают сплошными основными линиями (рис. 7,11, 12). На проекции вала и отверстия на плоскость, перпендикулярную его оси, а т ак ж е в п о п ер е ч н ых р азр е зах и с е ч е н и я х ок р уж н ости вп а д ин показывают сплошными тонкими линиями (рис. 11,12). Делительные окружности и образующие делительных поверхностей на и з о б р а ж е н и я х д е т а л ей з у б ч а тых с о е д и н е н ий п о к а зы в а ю т штрихпунктирной тонкой линией (рис. 9). Границу зубчатой поверхности вала, а также границу между зубьями полного профиля и сбегом показывают сплошной тонкой линией (рис. 7 - 10). На изображениях, полученных проецированием на плоскость, перпендикулярную оси зубчатого вала и отверстия, изображают профиль одного зуба и двух впадин. Допускается изображать большое число зубьев и впадин. На этих изображениях фаски на конце зубчатого вала и в отверстии не показывают. Рис. 7 Рис. 8 Рис. 9 Рис. 10 Рис. 5 Рис. 12 Рис. 11

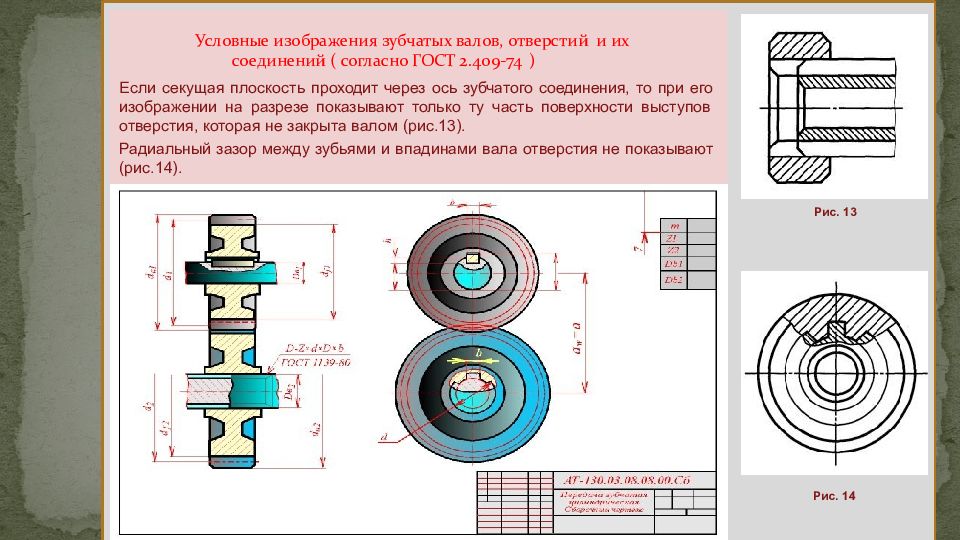

Если секущая плоскость проходит через ось зубчатого соединения, то при его изображении на разрезе показывают только ту часть поверхности выступов отверстия, которая не закрыта валом (рис.13). Радиальный зазор между зубьями и впадинами вала отверстия не показывают (рис.14). Рис. 13 Рис. 14

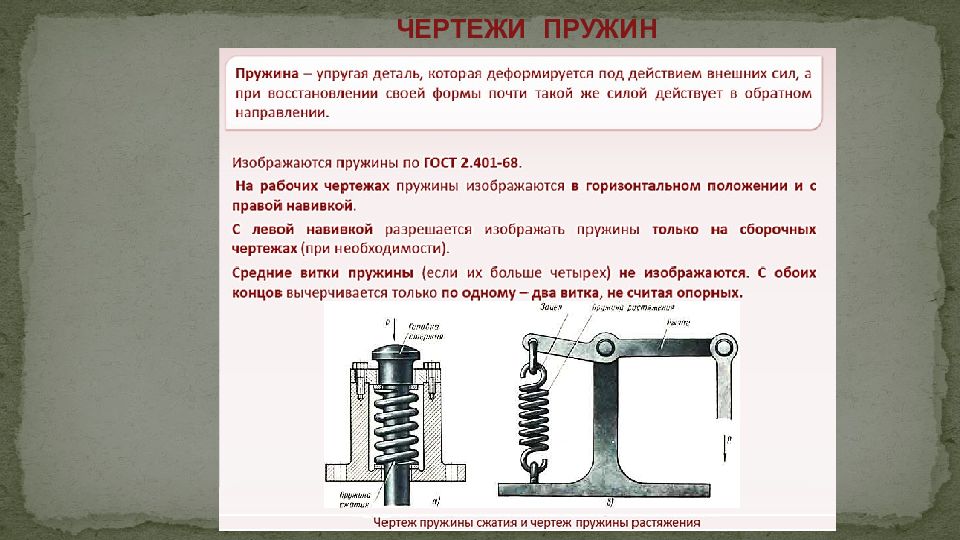

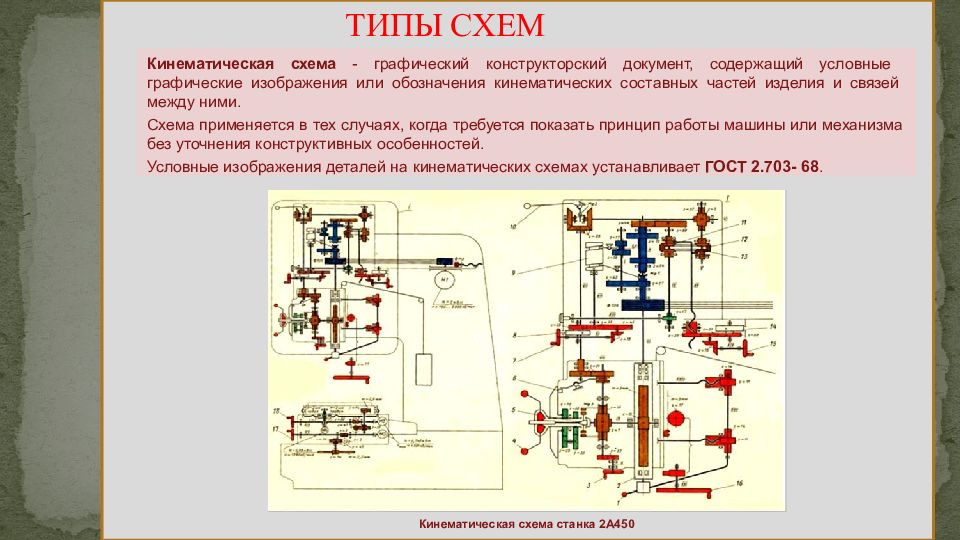

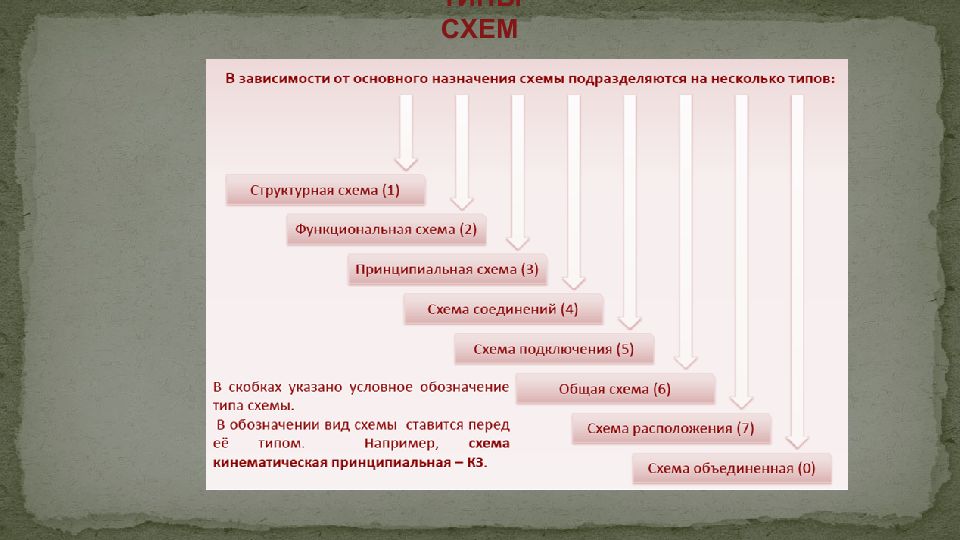

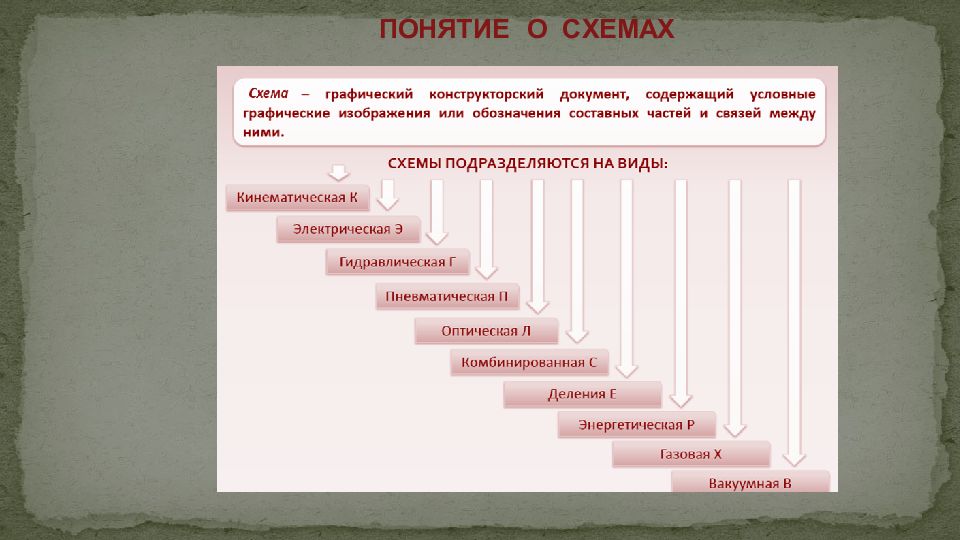

Кинематическая схема станка 2А450 Кинематическая схема - графический конструкторский документ, содержащий условные графические изображения или обозначения кинематических составных частей изделия и связей между ними. Схема применяется в тех случаях, когда требуется показать принцип работы машины или механизма без уточнения конструктивных особенностей. Условные изображения деталей на кинематических схемах устанавливает ГОСТ 2.703- 68.

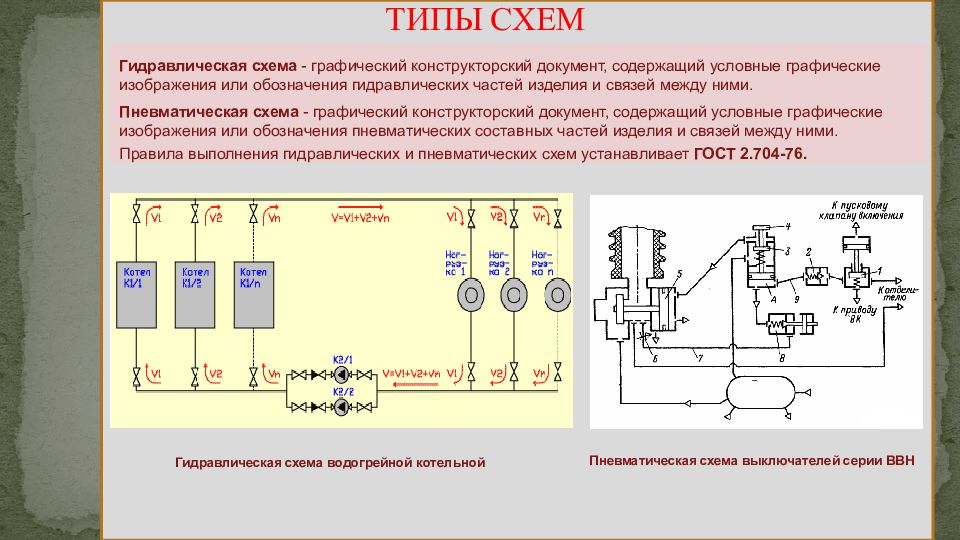

Гидравлическая схема водогрейной котельной Гидравлическая схема - графический конструкторский документ, содержащий условные графические изображения или обозначения гидравлических частей изделия и связей между ними. Пневматическая схема - графический конструкторский документ, содержащий условные графические изображения или обозначения пневматических составных частей изделия и связей между ними. Правила выполнения гидравлических и пневматических схем устанавливает ГОСТ 2.704-76. Пневматическая схема выключателей серии ВВН

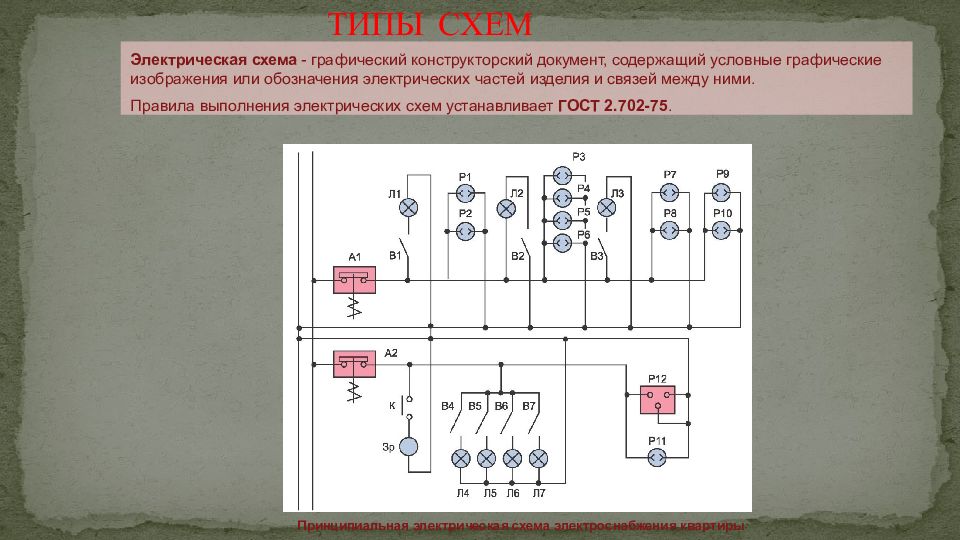

Принципиальная электрическая схема электроснабжения квартиры Электрическая схема - графический конструкторский документ, содержащий условные графические изображения или обозначения электрических частей изделия и связей между ними. Правила выполнения электрических схем устанавливает ГОСТ 2.702-75. ТИП Ы С ХЕМ

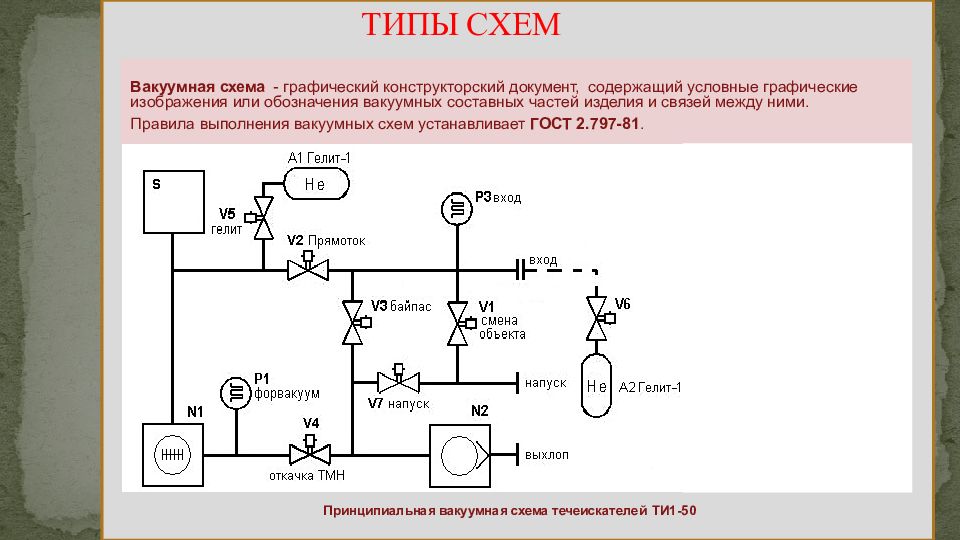

Вакуумная схема - графический конструкторский документ, содержащий условные графические изображения или обозначения вакуумных составных частей изделия и связей между ними. Правила выполнения вакуумных схем устанавливает ГОСТ 2.797-81. ТИП Ы С ХЕМ S - анализатор масс спектро- метрический; от к р ы т ы й к л апан V 7 - н ормаль но электромагнитный ДУ1,6; V1,V5,V6 – нормально закрытый э л ектромаг н и т н ы й к л апан ДУ1,6; V2, V3, V4 – нормально закры- тый электромагнитный клапан ДУ25; N1 – насос турбомолекулярный, N2 - насос форвакуумный A1, А2 - течь гелиевая «Гелит-1». Принципиальная вакуумная схема течеискателей ТИ1-50

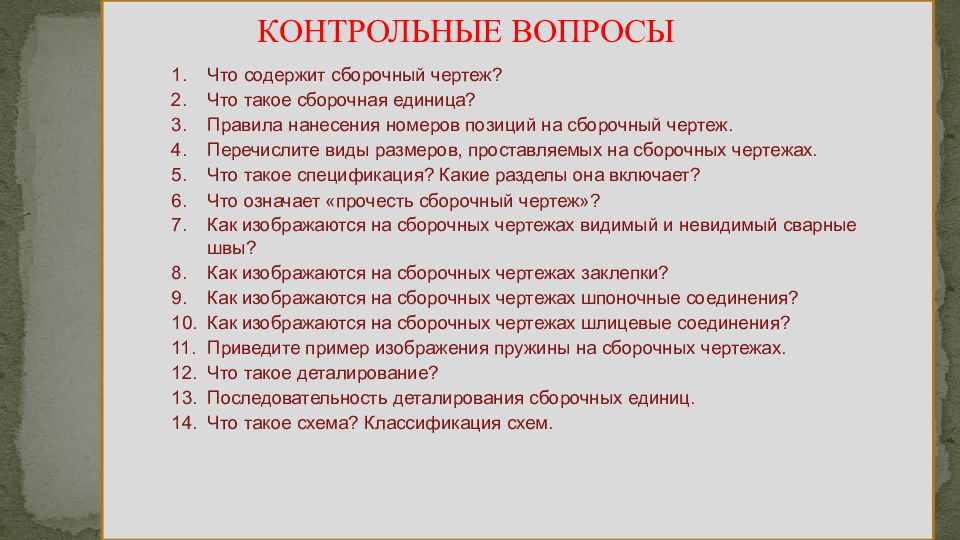

Что содержит сборочный чертеж? Что такое сборочная единица? Правила нанесения номеров позиций на сборочный чертеж. Перечислите виды размеров, проставляемых на сборочных чертежах. Что такое спецификация? Какие разделы она включает? Что означает «прочесть сборочный чертеж»? Как изображаются на сборочных чертежах видимый и невидимый сварные швы? Как изображаются на сборочных чертежах заклепки? Как изображаются на сборочных чертежах шпоночные соединения? Как изображаются на сборочных чертежах шлицевые соединения? Приведите пример изображения пружины на сборочных чертежах. Что такое деталирование? Последовательность деталирования сборочных единиц. Что такое схема? Классификация схем. КОНТРОЛЬНЫЕ ВОПРОСЫ
