Чертежи и схемы
Общий вид двигателя Компрессор двигателя Промежуточный корпус, центральный привод, колонка и коробка приводов Камера сгорания Турбина двигателя и узел задней опоры Масляная система и система суфлирования двигателя Система подачи и регулирования расхода топлива Система запуска
1. Общий вид двигателя 1.1. Внешний вид двигателя Д-36 1.2. Основные модули двигателя 1.3. Схема подвески двигателя за верхние узлы крепления к основному меню

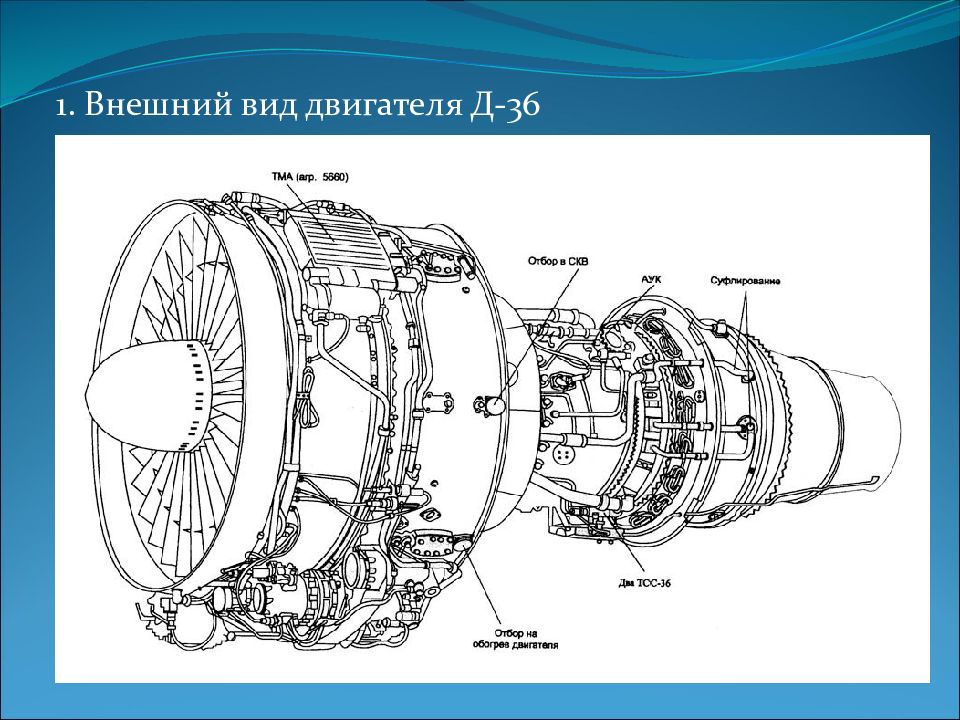

1. Внешний вид двигателя Д-36
1.1 Внешний вид двигателя Д-36 к оглавлению

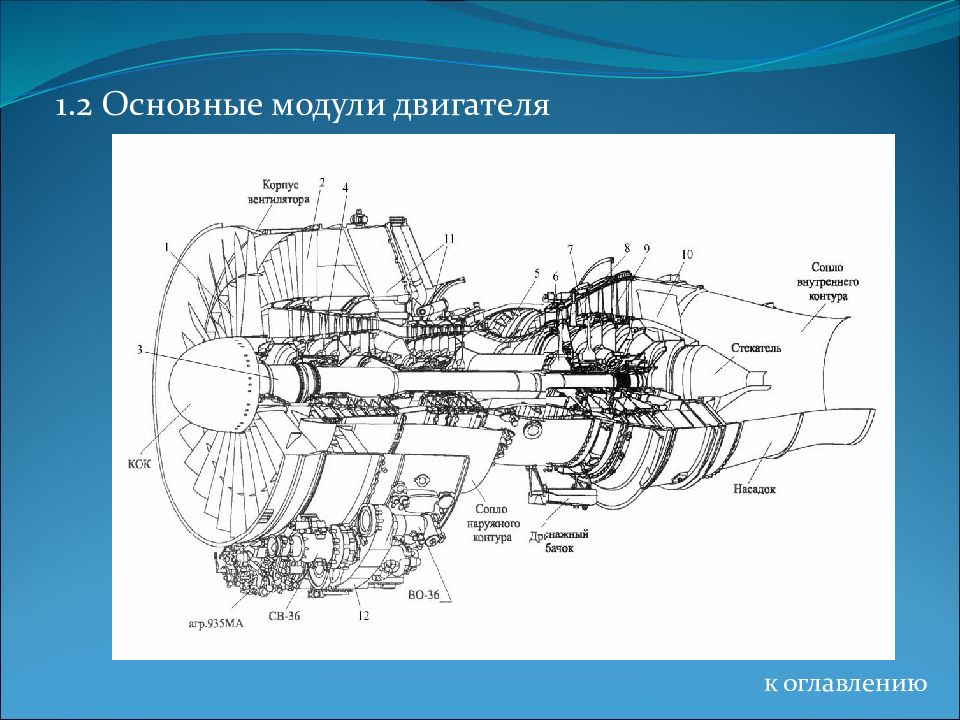

1.2 Основные модули двигателя к оглавлению
1.3 Схема подвески двигателя за верхние узлы крепления к оглавлению
2. Компрессор двигателя 2.1. Вентилятор 2.2. Компрессор низкого давления 2.3. Ротор КНД 2.4 Клапан перепуска воздуха КНД 2.5 Компрессор высокого давления 2.6 Ротор КВД к основному меню
2.1 Вентилятор к оглавлению
2.2 Компрессор низкого давления к оглавлению
2.3 Ротор компрессора низкого давления к оглавлению

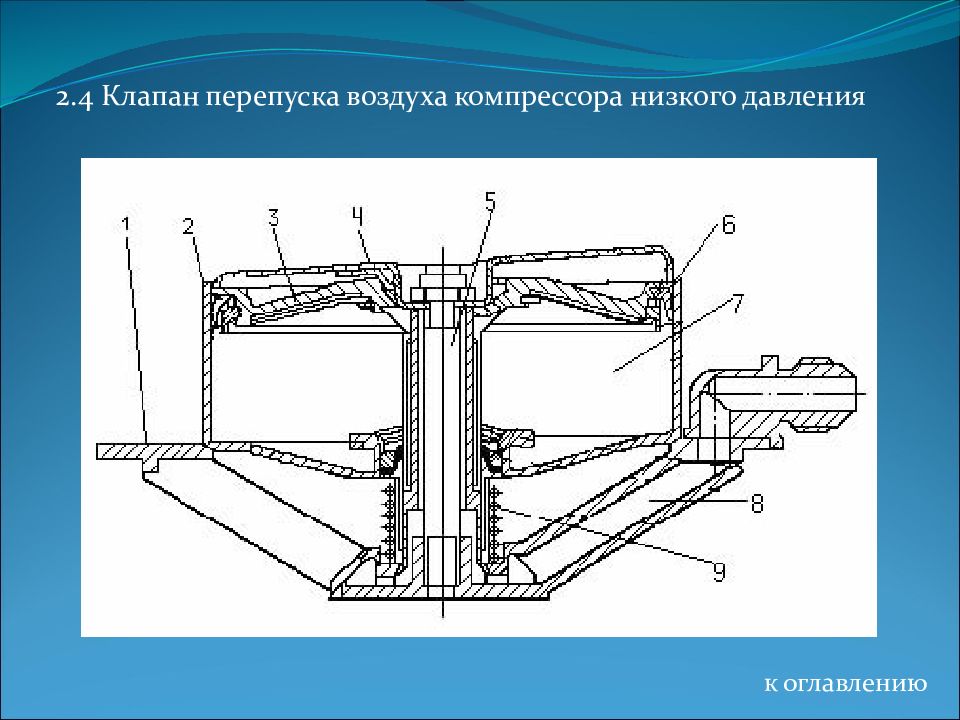

2.4 Клапан перепуска воздуха компрессора низкого давления к оглавлению
2.5 Компрессор высокого давления к оглавлению
2.6 Ротор компрессора высокого давления к оглавлению
3. Промежуточный корпус, центральный привод, колонка и коробка приводов 3.1. Промежуточный корпус 3.2. Узел коробки приводов (разрез) 3.3. Узел коробки приводов (размещение агрегатов) к основному меню
3.1 Промежуточный корпус
3.1 Промежуточный корпус к оглавлению
3.2 Узел коробки приводов (разрез) к оглавлению

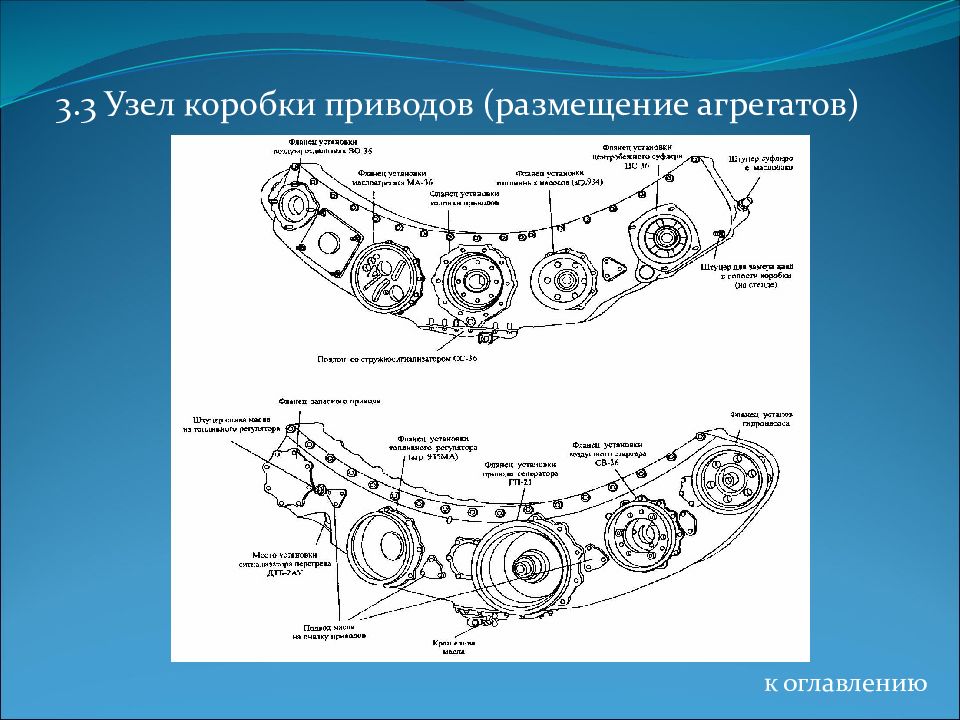

3.3 Узел коробки приводов (размещение агрегатов) к оглавлению

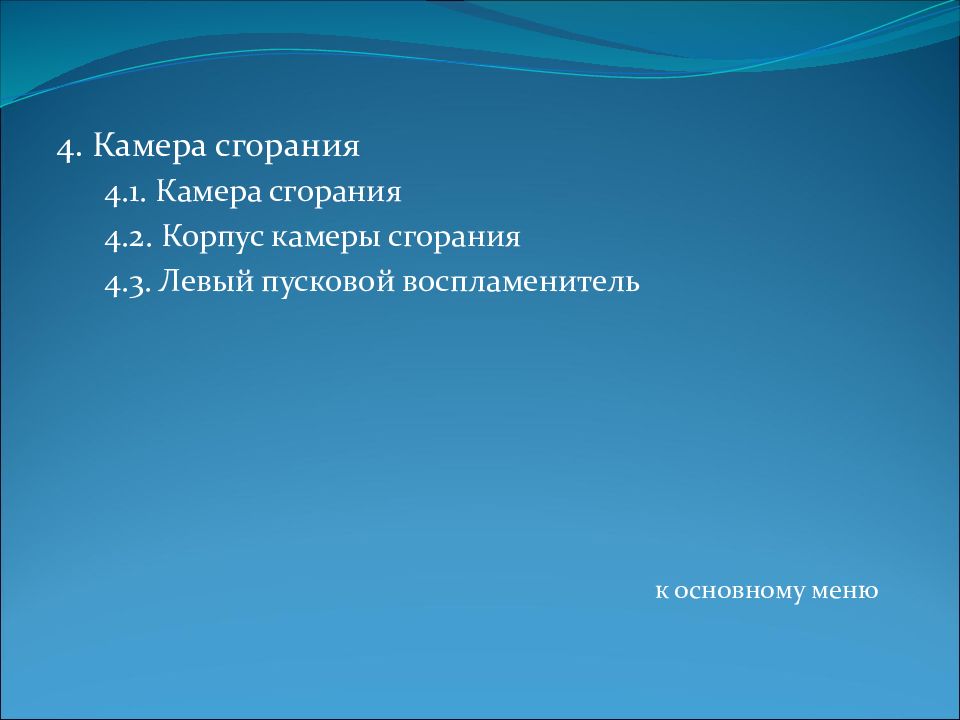

4. Камера сгорания 4.1. Камера сгорания 4.2. Корпус камеры сгорания 4.3. Левый пусковой воспламенитель к основному меню
4.1. Камера сгорания к оглавлению

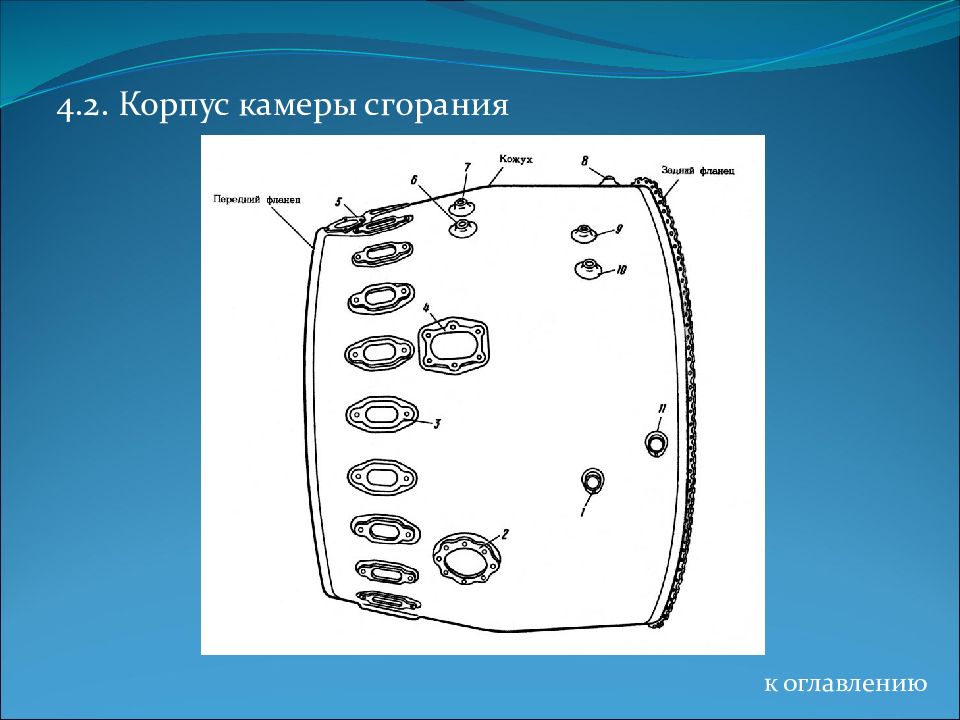

4.2. Корпус камеры сгорания к оглавлению

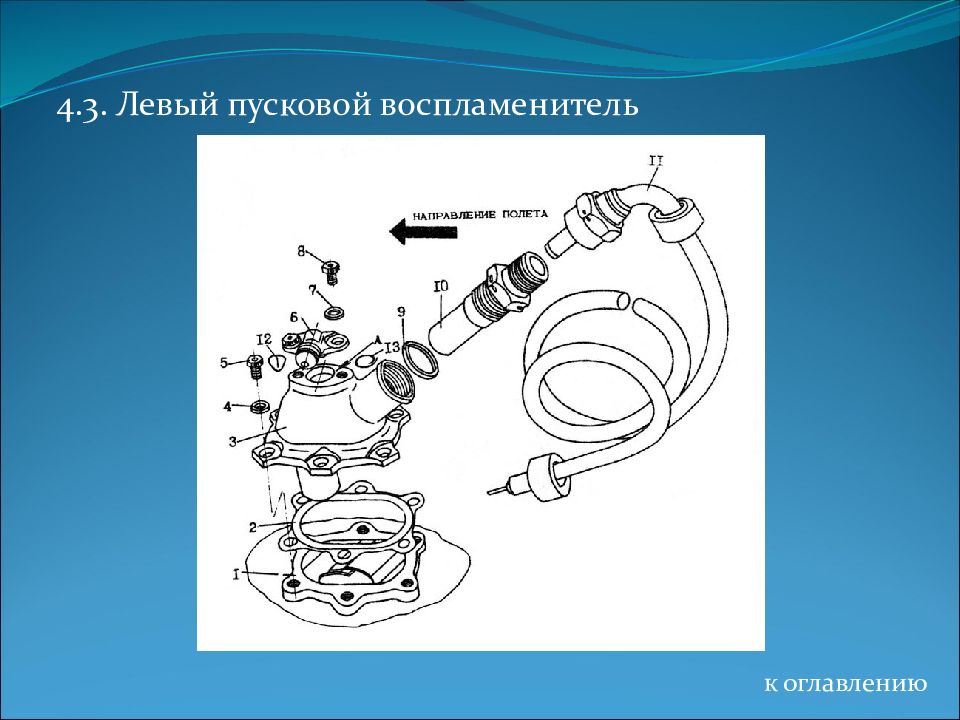

4.3. Левый пусковой воспламенитель к оглавлению

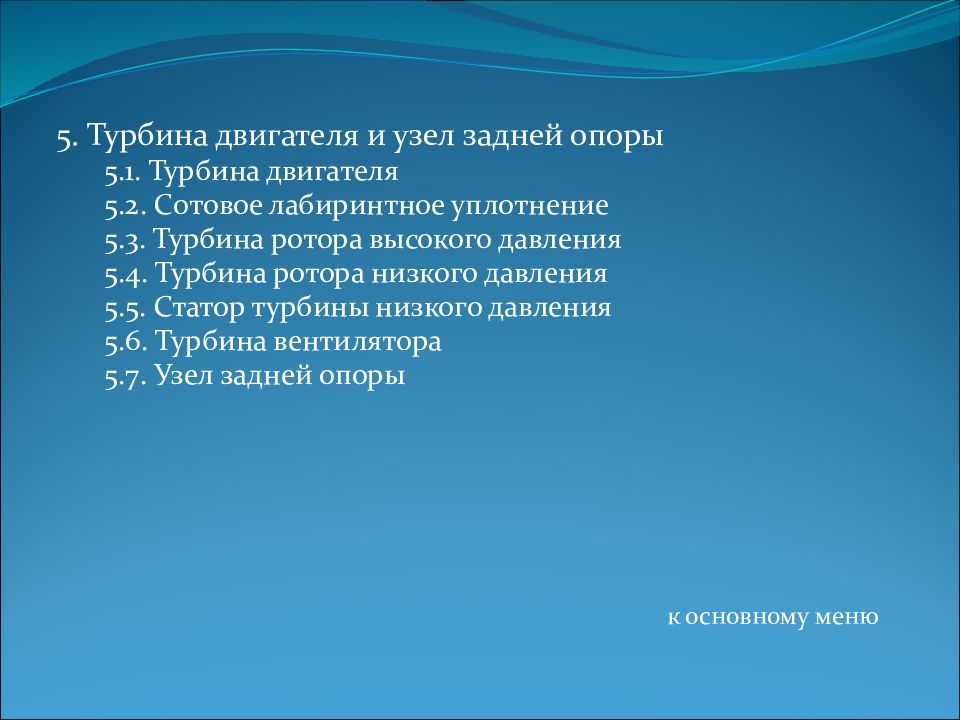

5. Турбина двигателя и узел задней опоры 5.1. Турбина двигателя 5.2. Сотовое лабиринтное уплотнение 5.3. Турбина ротора высокого давления 5.4. Турбина ротора низкого давления 5.5. Статор турбины низкого давления 5.6. Турбина вентилятора 5.7. Узел задней опоры к основному меню

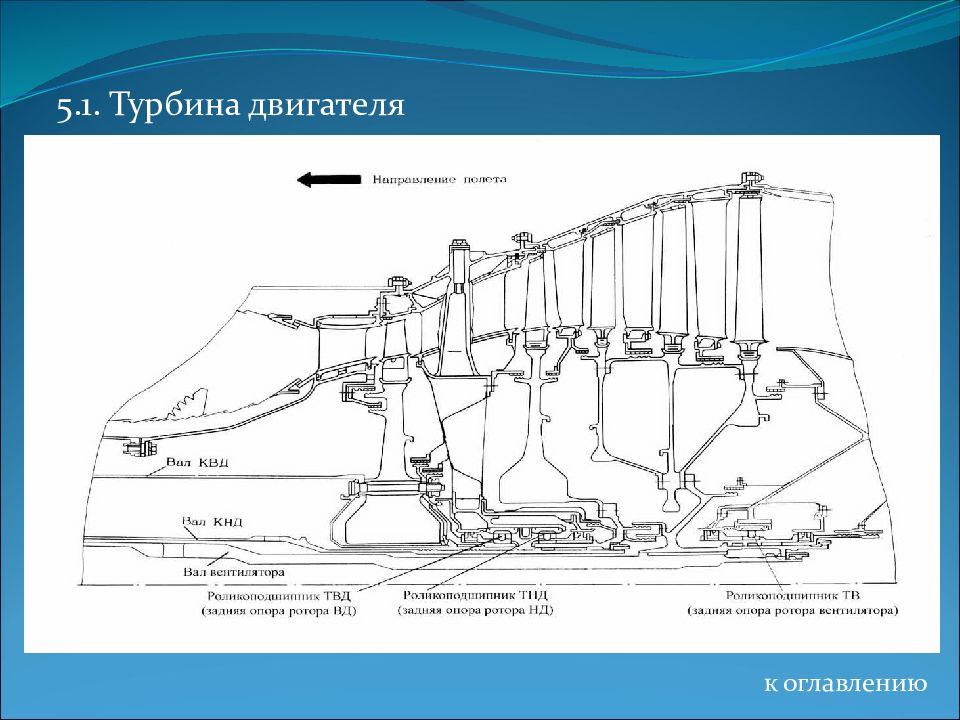

5.1. Турбина двигателя к оглавлению

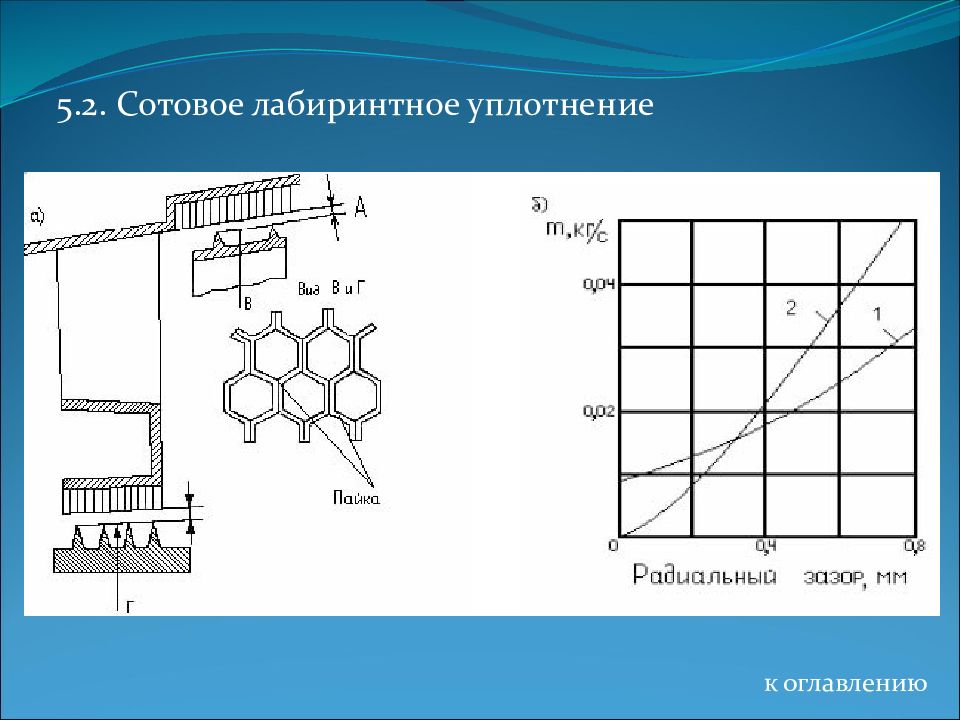

5.2. Сотовое лабиринтное уплотнение к оглавлению
5.3. Турбина ротора высокого давления к оглавлению
5.4. Турбина ротора низкого давления к оглавлению
5.5. Статор турбины низкого давления к оглавлению

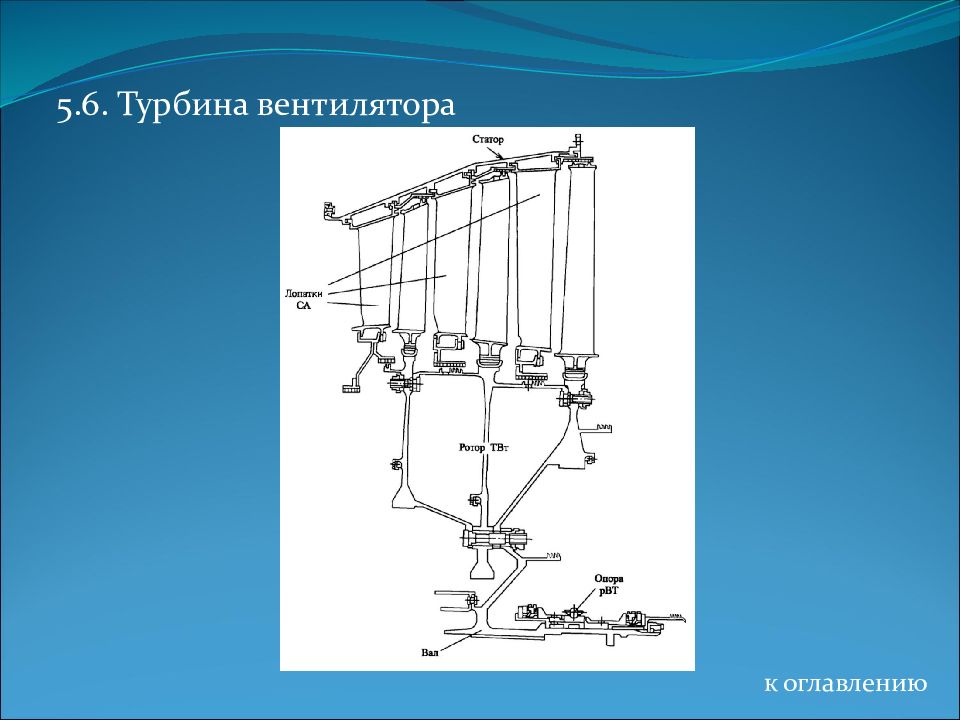

5.6. Турбина вентилятора к оглавлению
5.7. Узел задней опоры к оглавлению

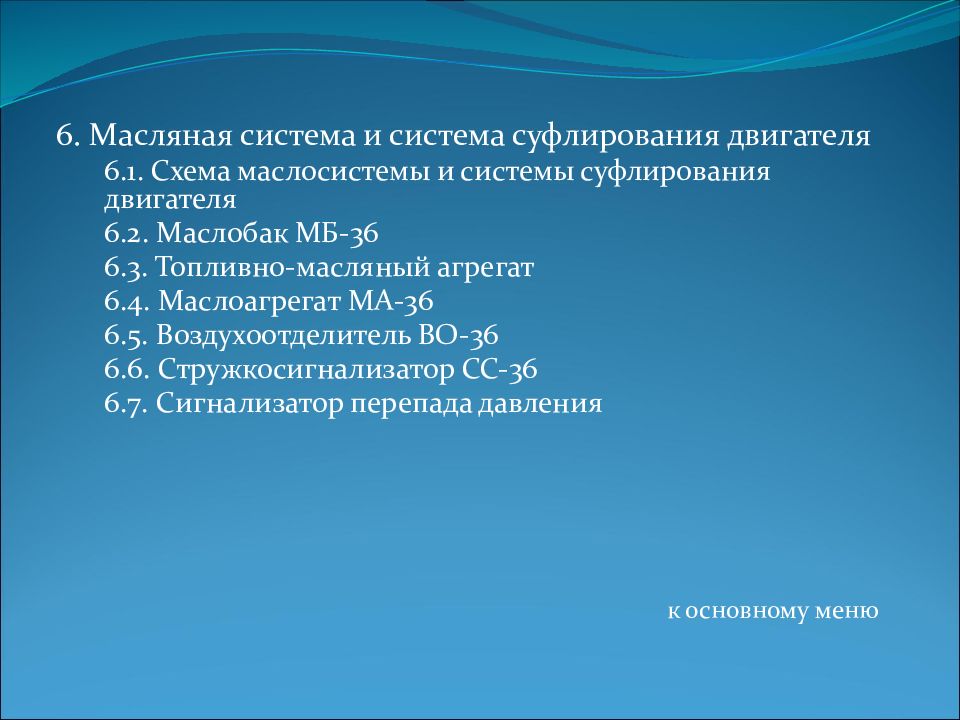

6. Масляная система и система суфлирования двигателя 6.1. Схема маслосистемы и системы суфлирования двигателя 6.2. Маслобак МБ-36 6.3. Топливно-масляный агрегат 6.4. Маслоагрегат МА-36 6.5. Воздухоотделитель ВО-36 6.6. Стружкосигнализатор СС-36 6.7. Сигнализатор перепада давления к основному меню
6.1. Схема маслосистемы и системы суфлирования двигателя к оглавлению
6.2. Маслобак МБ-36 к оглавлению
6.3. Топливно-масляный агрегат к оглавлению
6.4. Маслоагрегат МА-36 к оглавлению
6.5. Воздухоотделитель ВО-36 к оглавлению

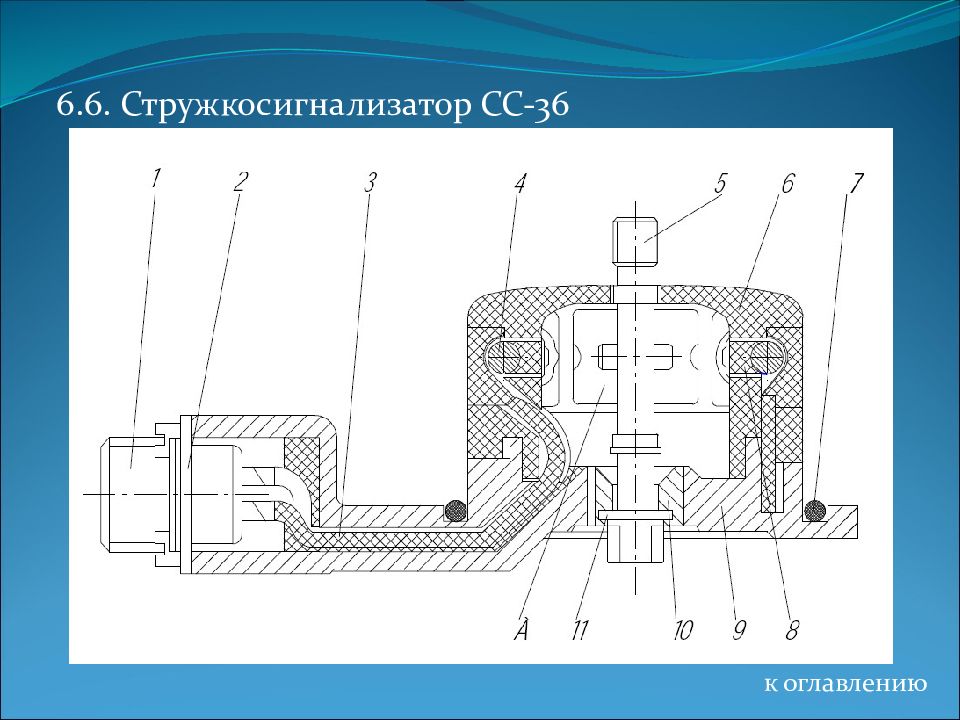

6.6. Стружкосигнализатор СС-36 к оглавлению

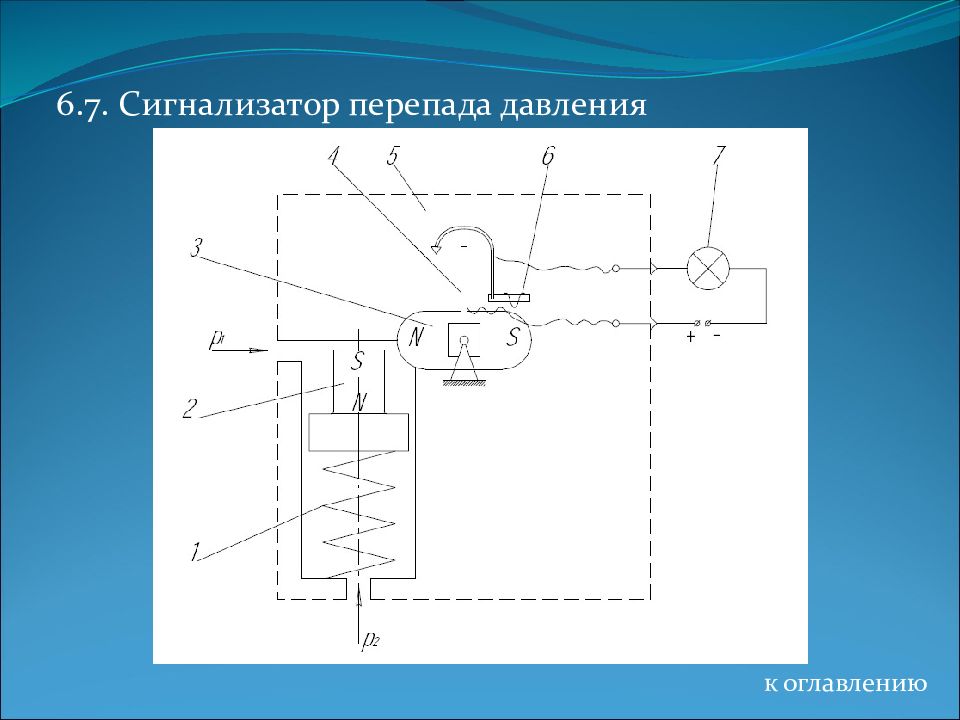

6.7. Сигнализатор перепада давления к оглавлению

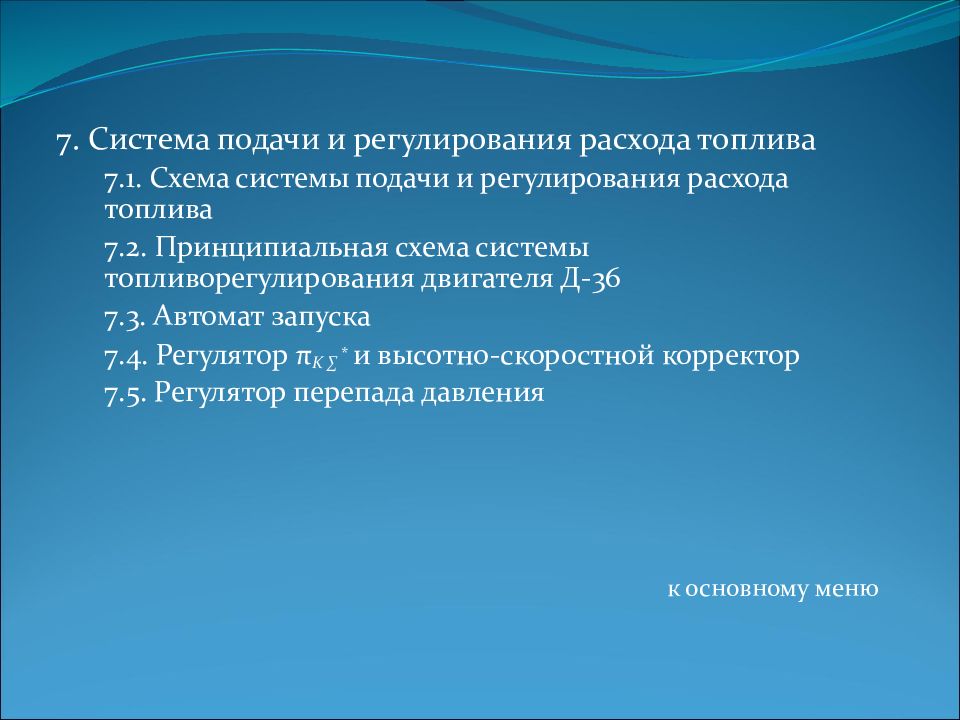

7. Система подачи и регулирования расхода топлива 7.1. Схема системы подачи и регулирования расхода топлива 7.2. Принципиальная схема системы топливорегулирования двигателя Д-36 7.3. Автомат запуска 7.4. Регулятор π K ∑ * и высотно-скоростной корректор 7.5. Регулятор перепада давления к основному меню

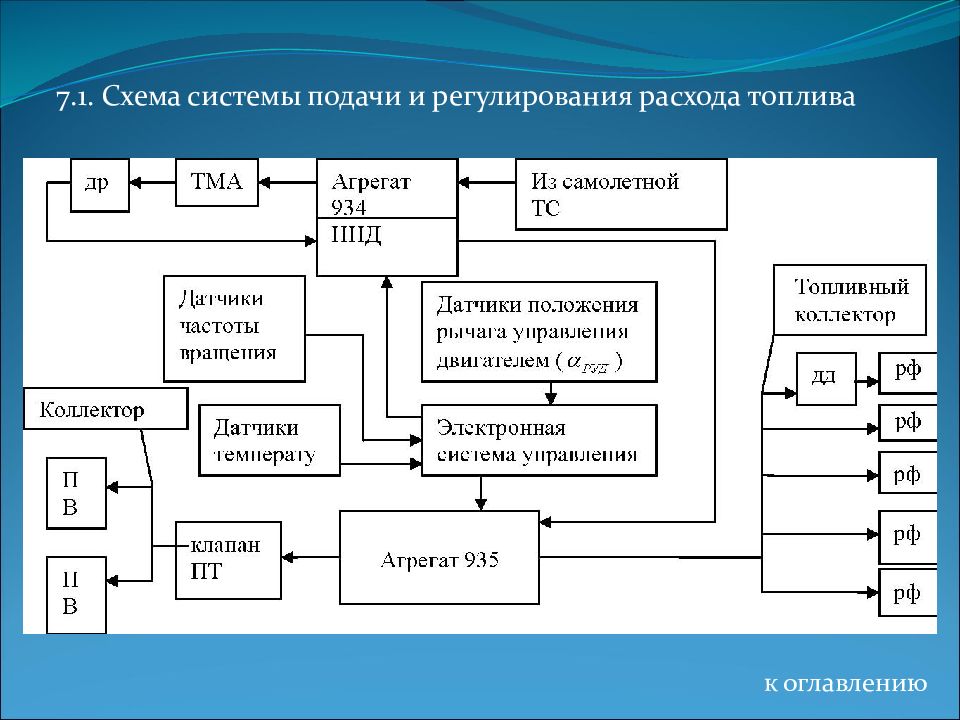

7.1. Схема системы подачи и регулирования расхода топлива к оглавлению
7.2. Принципиальная схема системы топливорегулирования двигателя Д-36 к оглавлению

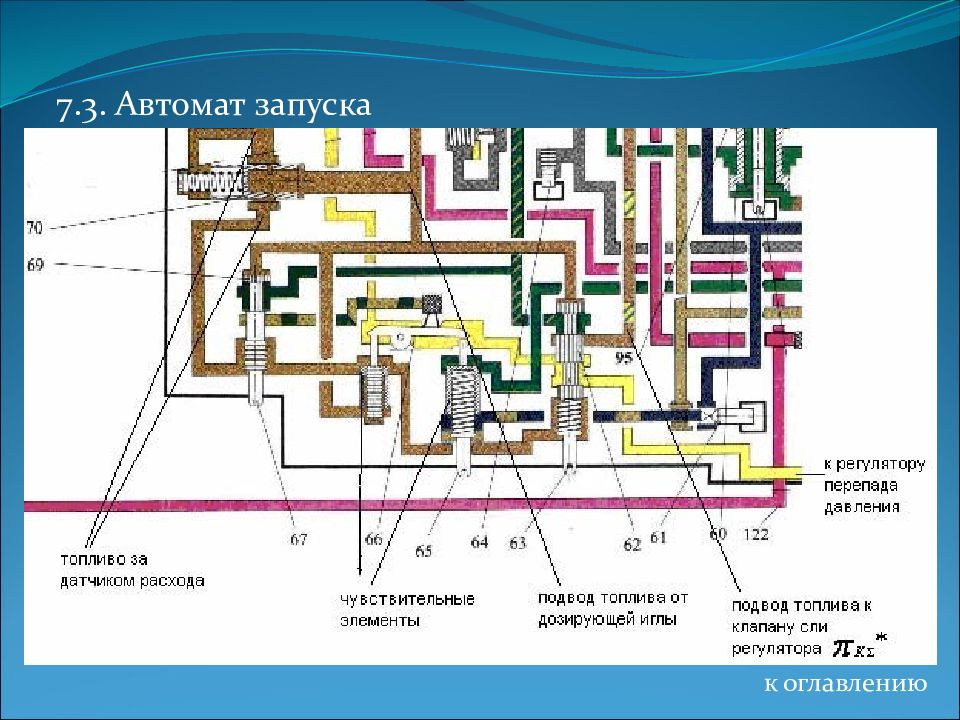

7.3. Автомат запуска к оглавлению

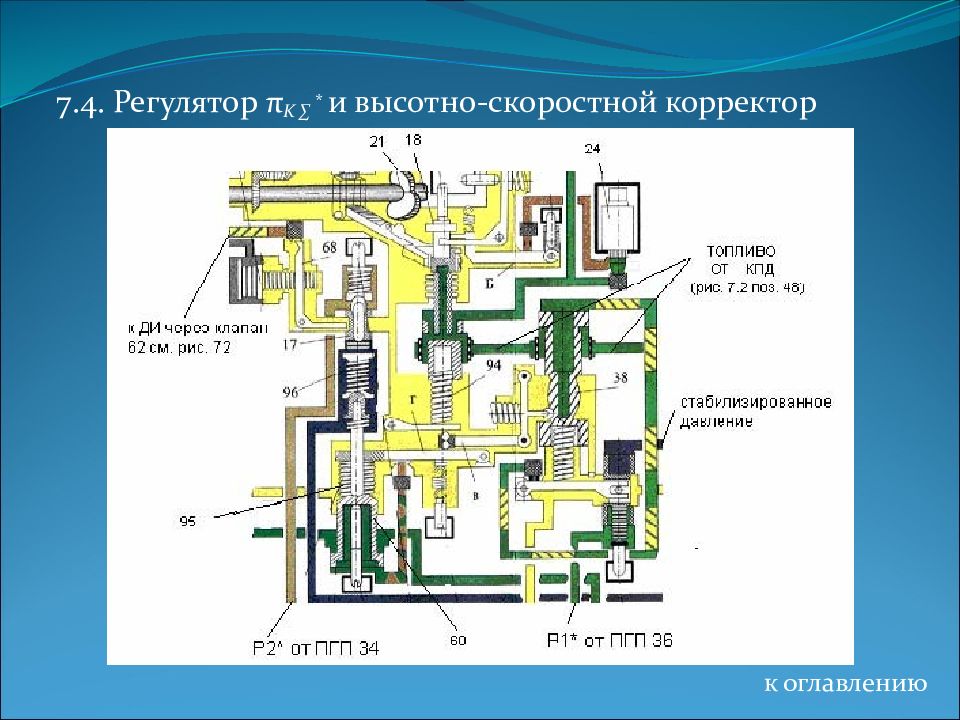

7.4. Регулятор π K ∑ * и высотно-скоростной корректор к оглавлению
7.5. Регулятор перепада давления к оглавлению

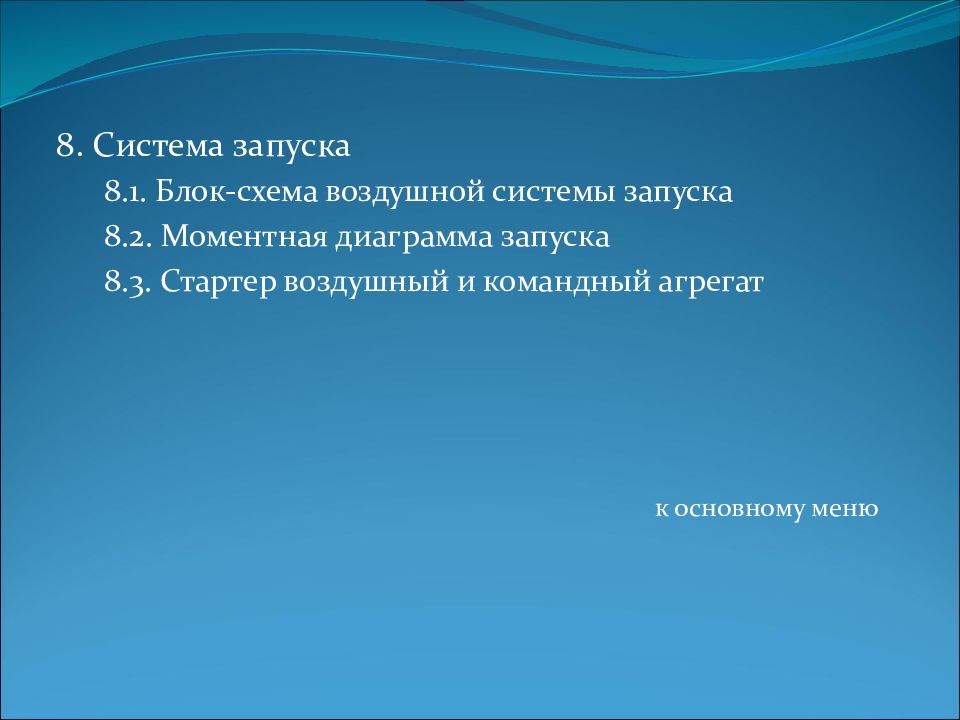

8. Система запуска 8.1. Блок-схема воздушной системы запуска 8.2. Моментная диаграмма запуска 8.3. Стартер воздушный и командный агрегат к основному меню
8.1. Блок-схема воздушной системы запуска к оглавлению
8.2. Моментная диаграмма запуска к оглавлению
8.3. Стартер воздушный и командный агрегат к оглавлению
