Дәріс №02 МОНТАЖДЫҚ ҚҰРЫЛҒЫЛАР, ЖАБДЫҚТАР МЕН МЕХАНИЗМДЕР ТВЗ

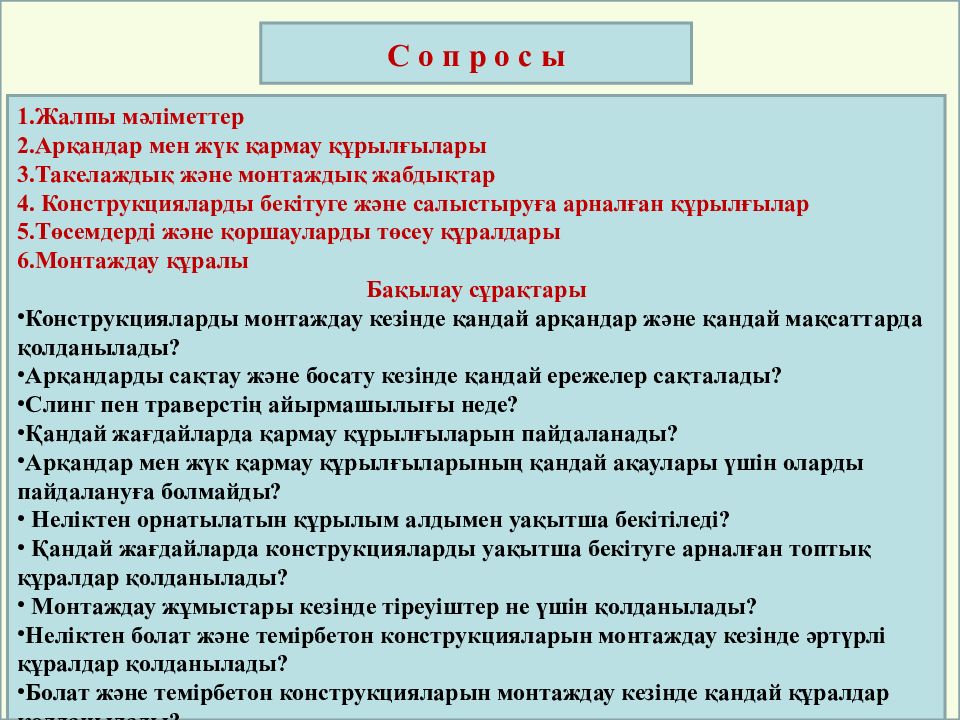

С о п р о с ы Жалпы мәліметтер Арқандар мен жүк қармау құрылғылары Такелаждық және монтаждық жабдықтар Конструкцияларды бекітуге және салыстыруға арналған құрылғылар Төсемдерді және қоршауларды төсеу құралдары Монтаждау құралы Бақылау сұрақтары Конструкцияларды монтаждау кезінде қандай арқандар және қандай мақсаттарда қолданылады? Арқандарды сақтау және босату кезінде қандай ережелер сақталады? Слинг пен траверстің айырмашылығы неде? Қандай жағдайларда қармау құрылғыларын пайдаланады? Арқандар мен жүк қармау құрылғыларының қандай ақаулары үшін оларды пайдалануға болмайды? Неліктен орнатылатын құрылым алдымен уақытша бекітіледі? Қандай жағдайларда конструкцияларды уақытша бекітуге арналған топтық құралдар қолданылады? Монтаждау жұмыстары кезінде тіреуіштер не үшін қолданылады? Неліктен болат және темірбетон конструкцияларын монтаждау кезінде әртүрлі құралдар қолданылады? Болат және темірбетон конструкцияларын монтаждау кезінде қандай құралдар қолданылады?

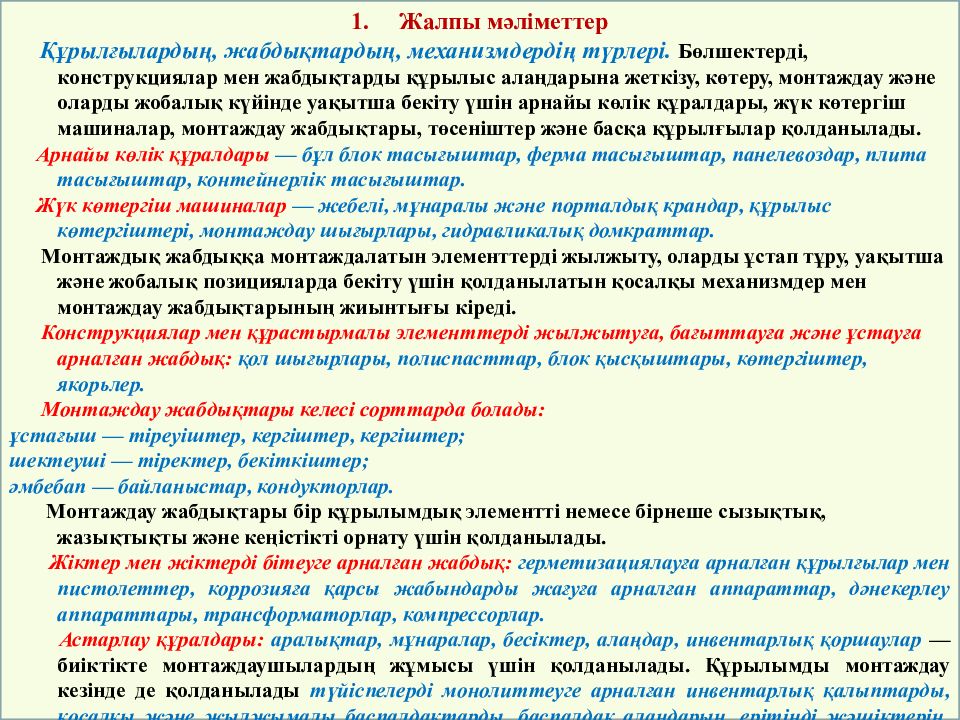

Жалпы мәліметтер Құрылғылардың, жабдықтардың, механизмдердің түрлері. Бөлшектерді, конструкциялар мен жабдықтарды құрылыс алаңдарына жеткізу, көтеру, монтаждау және оларды жобалық күйінде уақытша бекіту үшін арнайы көлік құралдары, жүк көтергіш машиналар, монтаждау жабдықтары, төсеніштер және басқа құрылғылар қолданылады. Арнайы көлік құралдары — бұл блок тасығыштар, ферма тасығыштар, панелевоздар, плита тасығыштар, контейнерлік тасығыштар. Жүк көтергіш машиналар — жебелі, мұнаралы және порталдық крандар, құрылыс көтергіштері, монтаждау шығырлары, гидравликалық домкраттар. Монтаждық жабдыққа монтаждалатын элементтерді жылжыту, оларды ұстап тұру, уақытша және жобалық позицияларда бекіту үшін қолданылатын қосалқы механизмдер мен монтаждау жабдықтарының жиынтығы кіреді. Конструкциялар мен құрастырмалы элементтерді жылжытуға, бағыттауға және ұстауға арналған жабдық: қол шығырлары, полиспасттар, блок қысқыштары, көтергіштер, якорьлер. Монтаждау жабдықтары келесі сорттарда болады: ұстағыш — тіреуіштер, кергіштер, кергіштер; шектеуші — тіректер, бекіткіштер; әмбебап — байланыстар, кондукторлар. Монтаждау жабдықтары бір құрылымдық элементті немесе бірнеше сызықтық, жазықтықты және кеңістікті орнату үшін қолданылады. Жіктер мен жіктерді бітеуге арналған жабдық: герметизациялауға арналған құрылғылар мен пистолеттер, коррозияға қарсы жабындарды жағуға арналған аппараттар, дәнекерлеу аппараттары, трансформаторлар, компрессорлар. Астарлау құралдары: аралықтар, мұнаралар, бесіктер, алаңдар, инвентарлық қоршаулар — биіктікте монтаждаушылардың жұмысы үшін қолданылады. Құрылымды монтаждау кезінде де қолданылады түйіспелерді монолиттеуге арналған инвентарлық қалыптарды, қосалқы және жылжымалы баспалдақтарды, баспалдақ алаңдарын, ерітінді жәшіктерін, құралдар жинақтарын.

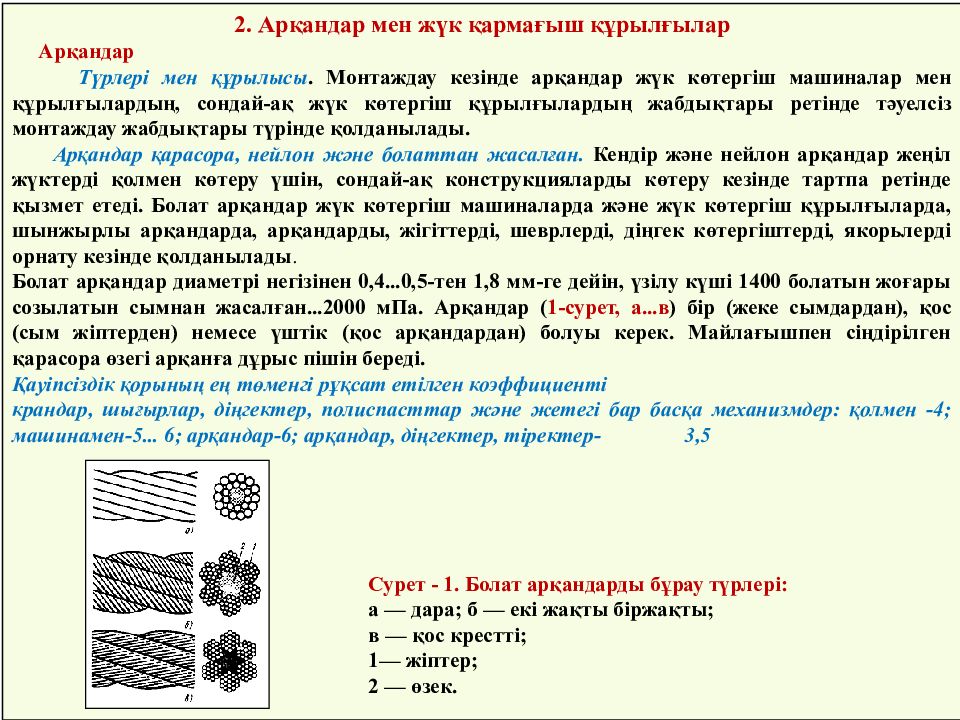

2. Арқандар мен жүк қармағыш құрылғылар Арқандар Түрлері мен құрылысы. Монтаждау кезінде арқандар жүк көтергіш машиналар мен құрылғылардың, сондай-ақ жүк көтергіш құрылғылардың жабдықтары ретінде тәуелсіз монтаждау жабдықтары түрінде қолданылады. Арқандар қарасора, нейлон және болаттан жасалған. Кендір және нейлон арқандар жеңіл жүктерді қолмен көтеру үшін, сондай-ақ конструкцияларды көтеру кезінде тартпа ретінде қызмет етеді. Болат арқандар жүк көтергіш машиналарда және жүк көтергіш құрылғыларда, шынжырлы арқандарда, арқандарды, жігіттерді, шеврлерді, діңгек көтергіштерді, якорьлерді орнату кезінде қолданылады. Болат арқандар диаметрі негізінен 0,4...0,5-тен 1,8 мм- ге дейін, үзілу күші 1400 болатын жоғары созылатын сымнан жасалған...2000 мПа. Арқандар ( 1-сурет, а...в ) бір ( жеке сымдардан ), қос ( сым жіптерден ) немесе үштік ( қос арқандардан ) болуы керек. Майлағышпен сіңдірілген қарасора өзегі арқанға дұрыс пішін береді. Қауіпсіздік қорының ең төменгі рұқсат етілген коэффициенті крандар, шығырлар, діңгектер, полиспасттар және жетегі бар басқа механизмдер : қолмен -4; машинамен-5... 6; арқандар-6; арқандар, діңгектер, тіректер - 3,5 Сурет - 1. Болат арқандарды бұрау түрлері: а — дара; б — екі жақты біржақты; в — қос крестті; 1— жіптер; 2 — өзек.

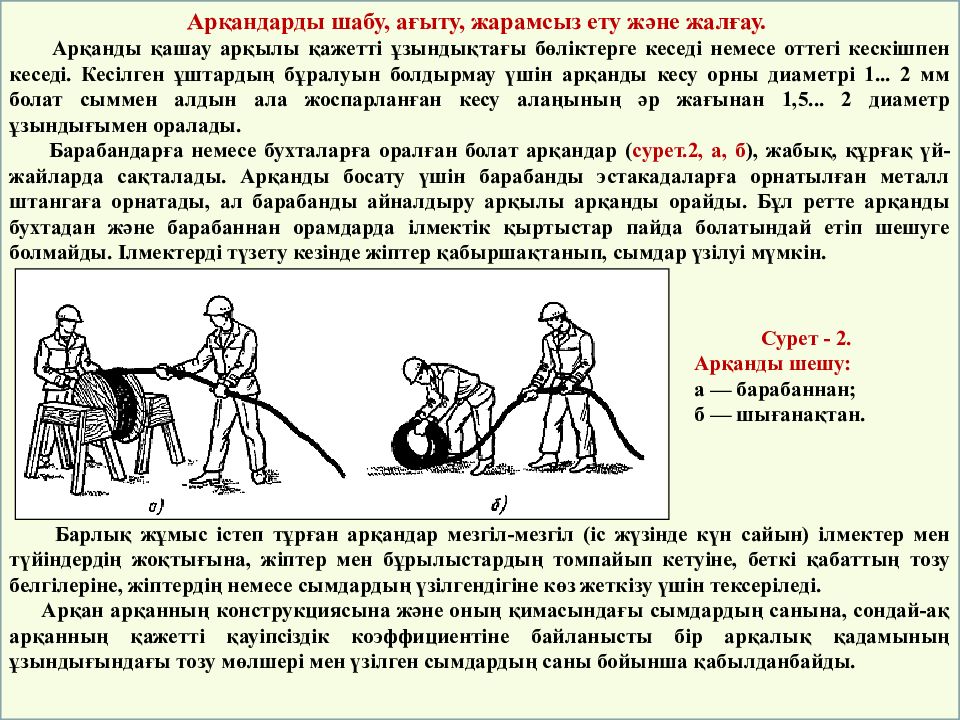

Арқандарды шабу, ағыту, жарамсыз ету және жалғау. Арқанды қашау арқылы қажетті ұзындықтағы бөліктерге кеседі немесе оттегі кескішпен кеседі. Кесілген ұштардың бұралуын болдырмау үшін арқанды кесу орны диаметрі 1... 2 мм болат сыммен алдын ала жоспарланған кесу алаңының әр жағынан 1,5... 2 диаметр ұзындығымен оралады. Барабандарға немесе бухталарға оралған болат арқандар ( сурет.2, а, б ), жабық, құрғақ үй-жайларда сақталады. Арқанды босату үшін барабанды эстакадаларға орнатылған металл штангаға орнатады, ал барабанды айналдыру арқылы арқанды орайды. Бұл ретте арқанды бухтадан және барабаннан орамдарда ілмектік қыртыстар пайда болатындай етіп шешуге болмайды. Ілмектерді түзету кезінде жіптер қабыршақтанып, сымдар үзілуі мүмкін. Барлық жұмыс істеп тұрған арқандар мезгіл-мезгіл (іс жүзінде күн сайын) ілмектер мен түйіндердің жоқтығына, жіптер мен бұрылыстардың томпайып кетуіне, беткі қабаттың тозу белгілеріне, жіптердің немесе сымдардың үзілгендігіне көз жеткізу үшін тексеріледі. Арқан арқанның конструкциясына және оның қимасындағы сымдардың санына, сондай-ақ арқанның қажетті қауіпсіздік коэффициентіне байланысты бір арқалық қадамының ұзындығындағы тозу мөлшері мен үзілген сымдардың саны бойынша қабылданбайды. Сурет - 2. Арқанды шешу: а — барабаннан; б — шығанақтан.

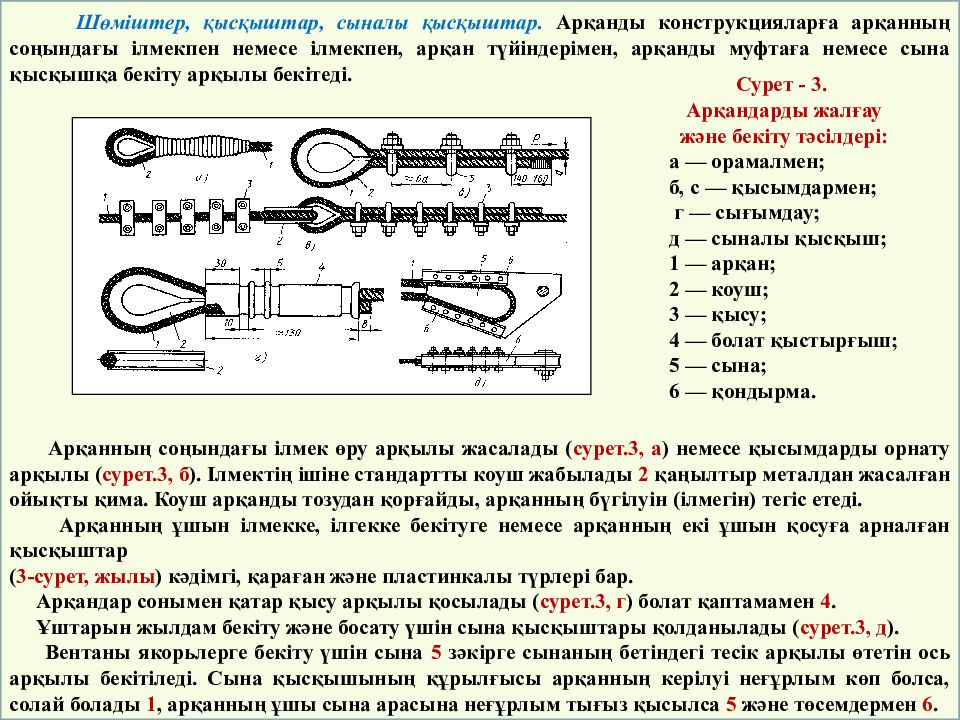

Шөміштер, қысқыштар, сыналы қысқыштар. Арқанды конструкцияларға арқанның соңындағы ілмекпен немесе ілмекпен, арқан түйіндерімен, арқанды муфтаға немесе сына қысқышқа бекіту арқылы бекітеді. Арқанның соңындағы ілмек өру арқылы жасалады ( сурет.3, а ) немесе қысымдарды орнату арқылы ( сурет.3, б ). Ілмектің ішіне стандартты коуш жабылады 2 қаңылтыр металдан жасалған ойықты қима. Коуш арқанды тозудан қорғайды, арқанның бүгілуін (ілмегін) тегіс етеді. Арқанның ұшын ілмекке, ілгекке бекітуге немесе арқанның екі ұшын қосуға арналған қысқыштар ( 3-сурет, жылы ) кәдімгі, қараған және пластинкалы түрлері бар. Арқандар сонымен қатар қысу арқылы қосылады ( сурет.3, г ) болат қаптамамен 4. Ұштарын жылдам бекіту және босату үшін сына қысқыштары қолданылады ( сурет.3, д ). Вентаны якорьлерге бекіту үшін сына 5 зәкірге сынаның бетіндегі тесік арқылы өтетін ось арқылы бекітіледі. Сына қысқышының құрылғысы арқанның керілуі неғұрлым көп болса, солай болады 1, арқанның ұшы сына арасына неғұрлым тығыз қысылса 5 және төсемдермен 6. Сурет - 3. Арқандарды жалғау және бекіту тәсілдері: а — орамалмен; б, с — қысымдармен; г — сығымдау; д — сыналы қысқыш; 1 — арқан; 2 — коуш; 3 — қысу; 4 — болат қыстырғыш; 5 — сына; 6 — қондырма.

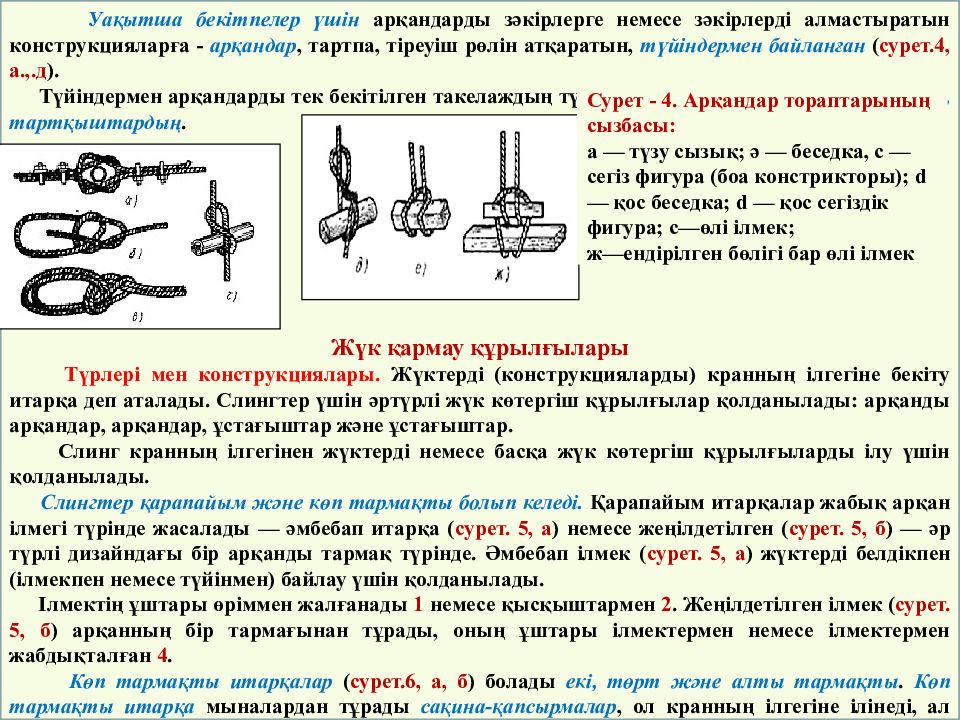

Уақытша бекітпелер үшін арқандарды зәкірлерге немесе зәкірлерді алмастыратын конструкцияларға - арқандар, тартпа, тіреуіш рөлін атқаратын, түйіндермен байланған ( сурет.4, а.,.д ). Түйіндермен арқандарды тек бекітілген такелаждың түйісуіне рұқсат етіледі- бекіткіштердің, тартқыштардың. Жүк қармау құрылғылары Түрлері мен конструкциялары. Жүктерді ( конструкцияларды ) кранның ілгегіне бекіту итарқа деп аталады. Слингтер үшін әртүрлі жүк көтергіш құрылғылар қолданылады : арқанды арқандар, арқандар, ұстағыштар және ұстағыштар. Слинг кранның ілгегінен жүктерді немесе басқа жүк көтергіш құрылғыларды ілу үшін қолданылады. Слингтер қарапайым және көп тармақты болып келеді. Қарапайым итарқалар жабық арқан ілмегі түрінде жасалады — әмбебап итарқа ( сурет. 5, а ) немесе жеңілдетілген ( сурет. 5, б ) — әр түрлі дизайндағы бір арқанды тармақ түрінде. Әмбебап ілмек ( сурет. 5, а ) жүктерді белдікпен ( ілмекпен немесе түйінмен ) байлау үшін қолданылады. Ілмектің ұштары өріммен жалғанады 1 немесе қысқыштармен 2. Жеңілдетілген ілмек ( сурет. 5, б ) арқанның бір тармағынан тұрады, оның ұштары ілмектермен немесе ілмектермен жабдықталған 4. Көп тармақты итарқалар ( сурет.6, а, б ) болады екі, төрт және алты тармақты. Көп тармақты итарқа мыналардан тұрады сақина-қапсырмалар, ол кранның ілгегіне ілінеді, ал жеңіл итарқа-бұтақтар. Екі тармақты баумен элементтерді екі монтаж ілмегімен көтеріңіз ( пурлиндер, арқалықтар, қабырға панельдері ); төрт тармақты — еден плиталары, баспалдақ баспалдақтары және төрт монтаждау ілмегі бар басқа элементтер. Сурет - 4. Арқандар тораптарының сызбасы: а — түзу сызық; ә — беседка, с — сегіз фигура (боа констрикторы); d — қос беседка; d — қос сегіздік фигура; c—өлі ілмек; ж—ендірілген бөлігі бар өлі ілмек

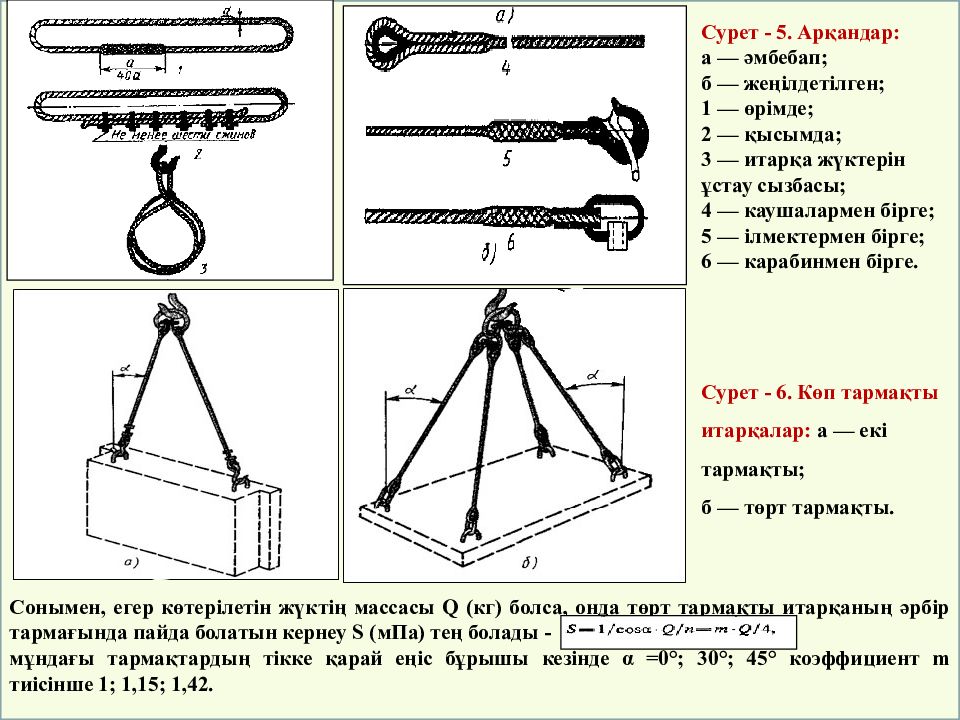

Сонымен, егер көтерілетін жүктің массасы Q (кг) болса, онда төрт тармақты итарқаның әрбір тармағында пайда болатын кернеу S (мПа) тең болады - мұндағы тармақтардың тікке қарай еңіс бұрышы кезінде α =0°; 30°; 45° коэффициент m тиісінше 1; 1,15; 1,42. Сурет - 5. Арқандар: а — әмбебап; б — жеңілдетілген; 1 — өрімде; 2 — қысымда; 3 — итарқа жүктерін ұстау сызбасы; 4 — каушалармен бірге; 5 — ілмектермен бірге; 6 — карабинмен бірге. Сурет - 6. Көп тармақты итарқалар: а — екі тармақты; б — төрт тармақты.

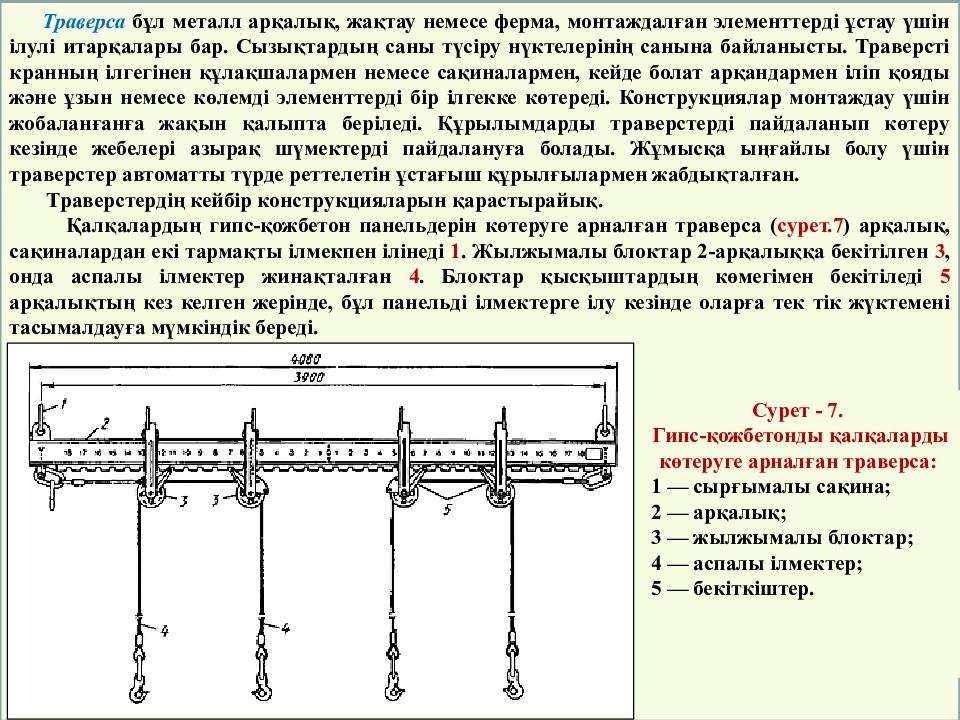

Траверса бұл металл арқалық, жақтау немесе ферма, монтаждалған элементтерді ұстау үшін ілулі итарқалары бар. Сызықтардың саны түсіру нүктелерінің санына байланысты. Траверсті кранның ілгегінен құлақшалармен немесе сақиналармен, кейде болат арқандармен іліп қояды және ұзын немесе көлемді элементтерді бір ілгекке көтереді. Конструкциялар монтаждау үшін жобаланғанға жақын қалыпта беріледі. Құрылымдарды траверстерді пайдаланып көтеру кезінде жебелері азырақ шүмектерді пайдалануға болады. Жұмысқа ыңғайлы болу үшін траверстер автоматты түрде реттелетін ұстағыш құрылғылармен жабдықталған. Траверстердің кейбір конструкцияларын қарастырайық. Қалқалардың гипс-қожбетон панельдерін көтеруге арналған траверса ( сурет.7 ) арқалық, сақиналардан екі тармақты ілмекпен ілінеді 1. Жылжымалы блоктар 2-арқалыққа бекітілген 3, онда аспалы ілмектер жинақталған 4. Блоктар қысқыштардың көмегімен бекітіледі 5 арқалықтың кез келген жерінде, бұл панельді ілмектерге ілу кезінде оларға тек тік жүктемені тасымалдауға мүмкіндік береді. Сурет - 7. Гипс-қожбетонды қалқаларды көтеруге арналған траверса: 1 — сырғымалы сақина; 2 — арқалық; 3 — жылжымалы блоктар; 4 — аспалы ілмектер; 5 — бекіткіштер.

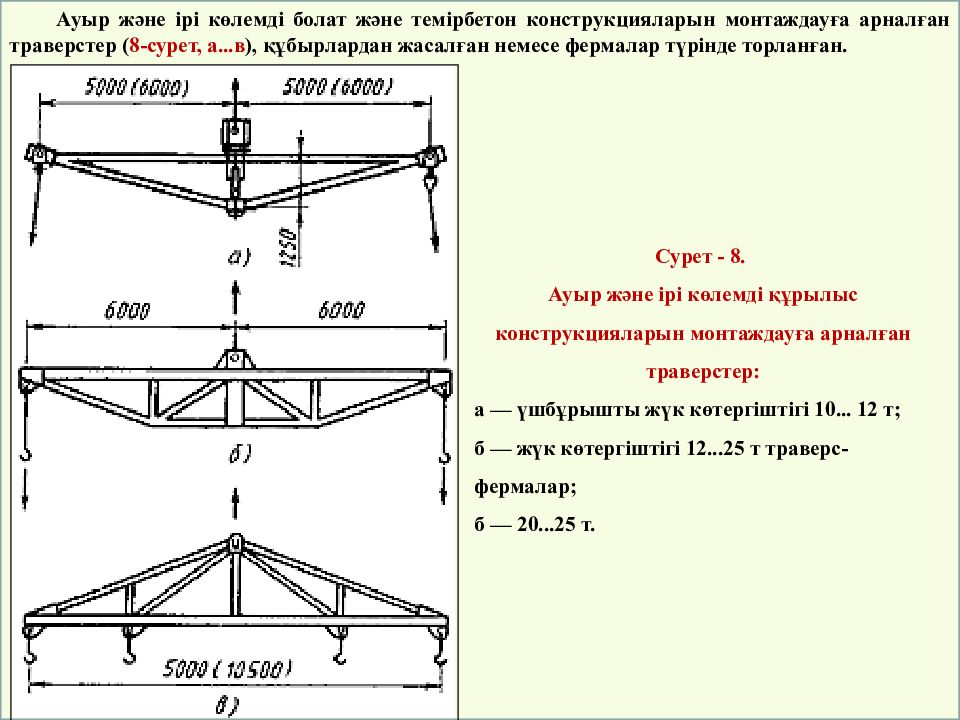

Ауыр және ірі көлемді болат және темірбетон конструкцияларын монтаждауға арналған траверстер ( 8-сурет, а...в ), құбырлардан жасалған немесе фермалар түрінде торланған. Сурет - 8. Ауыр және ірі көлемді құрылыс конструкцияларын монтаждауға арналған траверстер: а — үшбұрышты жүк көтергіштігі 10... 12 т; б — жүк көтергіштігі 12...25 т траверс-фермалар; б — 20...25 т.
Қармау құрылғылары ( 9-сурет, а...в ), құрылымдарды траверстермен көтеру кезінде қолданылады — бұл ілгектер немесе карабиндер итарқалардың ұштарында, сондай-ақ жақтаулардан немесе жақтардан жасалған тірек ұстағыштар, олардың көмегімен шығыңқы бөліктер үшін орнатылатын элементтер жиналады немесе анкерлік ұстағыштар, оларда бұрандалы түйреуіш арқылы құрылымды ұстайтын. Ең көп таралған ұстағыштар істік құлыппен 6. Олар болат және басқа құрылымдарды монтаждау кезінде қолданылады. Олар басқа жүк көтергіш құрылғылардың құрамдас бөлігі ретінде қызмет етеді. Бекіткішті суырып алу арқылы ұстағыш автоматты түрде реттеледі 4 арқан үшін 5. Темірбетон бағаналарын монтаждау үшін жүк көтергіштігі 4,8 және 10 тонна болатын бір және екі істікшелі ұстағыштар (екі жақтаумен) қолданылады. Қармау рамасы 3 ( сурет:10 ) сырғымалы бағанды оның сырғымалы тесігі жасалған жерде жабады, оған 1-ші құлыптау істікшесі (түйреуіш) енгізіледі және баған тұтқаға бекітіледі. Тұтқа төбеден қашықтықтан ажыратуға арналған құрылғымен жабдықталған. Сурет - 9. Қармау құрылғылары : а — металл конструкцияға дәнекерленген штангаларға арналған ілгегі бар түйреуіш ; б — істік құлпы бар ілмекті ; в — металл арқалықтарға арналған тістеуік ; 1 — конструкция; 2 — тақтайшалар ; 3 — ұстағыш ; 4 — түйреуіш ; 5 — ажыратуға арналған арқан ; 6 — құлып.
Сурет - 9. Колоннаны көтеруге арналған түйреуіш ұстағыш: 1 — саусақ (түйреуіш); 2 — тірек; 3 — жақтау; 4 — ілмектер; 5 — траверса; б — кронштейн; 7 — істікті суырып алуға арналған арқан. Рамалық қармауыштар ( сурет:10 ) консольдері бар темірбетон бағаналарды ілу үшін қолданылады. Ол төменгі ажыратқыштан тұрады 2 және жоғарғы бір бөліктен тұратын 5 негіздемелер. Үстіңгі жақтауда еркін сырғанайтын арқандар өтетін тесіктер бар 7 өткелдер. Оларға гильзалар жоғарғы жақтаудың астына бекітілген. Бағаналарды ілмектеу кезінде төменгі 2 жақтауды төменгі жақтарға қояды 3 баған консольдері, ал жоғарғы 5 көтеру кезінде үстіңгі жағына сүйенеді 4 к онсоли. Сурет - 10. Консольдық бағандарға арналған екі жақтаулы траверсті ұстағыш: 1 — баған; 2, 5 — төменгі және жоғарғы жақтаулар; 3,4 — бағанның төменгі және жоғарғы консольдері; 6 — траверса; 7 — арқандар; 8 — жақтауды бекітуге арналған саусақ (түйреуіш); 9 — гильзалар.

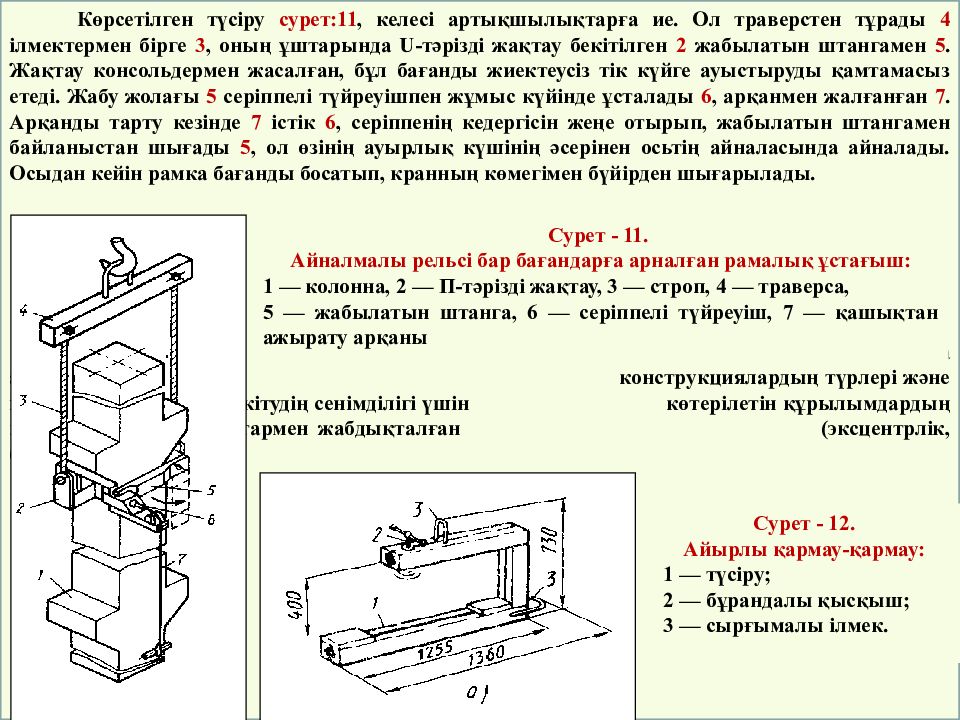

Көрсетілген түсіру сурет:11, келесі артықшылықтарға ие. Ол траверстен тұрады 4 ілмектермен бірге 3, оның ұштарында U- тәрізді жақтау бекітілген 2 жабылатын штангамен 5. Жақтау консольдермен жасалған, бұл бағанды жиектеусіз тік күйге ауыстыруды қамтамасыз етеді. Жабу жолағы 5 серіппелі түйреуішпен жұмыс күйінде ұсталады 6, арқанмен жалғанған 7. Арқанды тарту кезінде 7 істік 6, серіппенің кедергісін жеңе отырып, жабылатын штангамен байланыстан шығады 5, ол өзінің ауырлық күшінің әсерінен осьтің айналасында айналады. Осыдан кейін рамка бағанды босатып, кранның көмегімен бүйірден шығарылады. Айырлы қармау-қармау ( сурет.12, а, б ) белгілі бір мақсаттарға арналған конструкциялардың түрлері және ілмектеу сызбалары. Бекітудің сенімділігі үшін көтерілетін құрылымдардың қысқыштары қысқыштармен жабдықталған ( эксцентрлік, бұрандалы және т.б.). Сурет - 11. Айналмалы рельсі бар бағандарға арналған рамалық ұстағыш : 1 — колонна, 2 — П- тәрізді жақтау, 3 — строп, 4 — траверса, 5 — жабылатын штанга, 6 — серіппелі түйреуіш, 7 — қашықтан ажырату арқаны Сурет - 12. Айырлы қармау-қармау: 1 — түсіру; 2 — бұрандалы қысқыш; 3 — сырғымалы ілмек.
Лифт шахтасының блогын монтаждау үшін ұстағыш құрылғы қолданылады ( сурет:13 ) жиналмалы табан-ұстағыштары бар кеңістіктік қатты траверс түрінде. Ол шахта элементтерінің автоматты ілмектелуін және реттелмеуін қамтамасыз етеді. Такелаждық және монтаждық жабдық Блоктар мен полиспасттар. Блок — ең қарапайым жүктерді көтеруге және жылжытуға арналған механизм ( жүк блоктары ) және бағыттың өзгеруі арқандар ( бұру блоктары ). Блоктар жүк көтергіш машиналар мен механизмдермен де жабдықталған. Блоктар бір рольді болып келеді. ( 14-сурет, а ) жүк көтергіштігі 10 тоннаға дейін, екі рольді — 20 тоннаға дейін және роликтер саны көп. Блоктардың қысқышы бар 7, оның осінде мойынтіректерге 4 шығыршықтары орнатылады, осылайша олардың әрқайсысы өздігінен айналады. Ілгекке топсалы түрде бекітілген жүк ілгегі 5 Сурет - 13. Лифт шахталарының элементтерін монтаждауға арналған қармау құрылғысы: 1 — сырғымалы ілмектер; 2 — траверстің қаңқасы; 3 — шахта элементі; 4 — жиналмалы табандар.
Шынжырлы қалқа екі көп білікті блоктан тұрады ( сурет. 14, б ): қозғалмайтын 7, қозғалмайтын тірекке (якорь, діңгек ) орнатылатын және жылжымалы 9, оған жылжытылатын жүк бекітіледі Р, сондай-ақ екі блокта да жинақталған тартқыш арқан. Арқанның қозғалмайтын ұшы 8 қозғалмайтын блокқа бекітіледі, содан кейін арқан блоктардың барлық шығыршықтарын және қашатын ұшын орап алады 10 шығырдың барабанына оралады. Блоктар мен жүкшығыр арасындағы жолға бұру блоктары ( роликтер ) орнатылады. 11 тартқыш арқан қажетті бағытты алатындай етіп, арқан олар арқылы өтеді. Жүкті көтерген кезде тізбекті көтергіш жылдамдықтың жоғалуына байланысты күштің пайдасын береді : жүктің қозғалу жылдамдығы күштің пайдасы қанша рет алынса, сонша есе азаяды. Арналған сурет:14, the тізбекті жетектің жұмыс жіптерінің саны екі блоктағы роликтердің санына тең. Егер үйкеліс ескерілмесе шынжырлы қалқанның бөліктері арасында жүктің салмағы барлық жіптер арасында тең бөлінеді және қашып бара жатқан жіптегі күш 10 күшке тең болады көтерілетін жүктің салмағын санға бөлгенде жұмысшы жіптердің. Бұл жағдайда ол тең Р:4. Сурет - 14. Блоктар (а, б) және тізбекті көтергіштің резервтік схемасы (c): а — бір рольді ілгекті аспа, б — көп білікті полиспаста; 1 — қыстырғыш ; 2 — сырға ; 3 — арқан ; 4 — роликтер ; 5 — ілмек ; 6 — құлақ ; 7 — бекітілген блок; 8 — арқанның қозғалмайтын ұшы ; 9 — жылжымалы блок; 10 — арқанның қашатын ұшы ; 11 — бұрма блоктар.

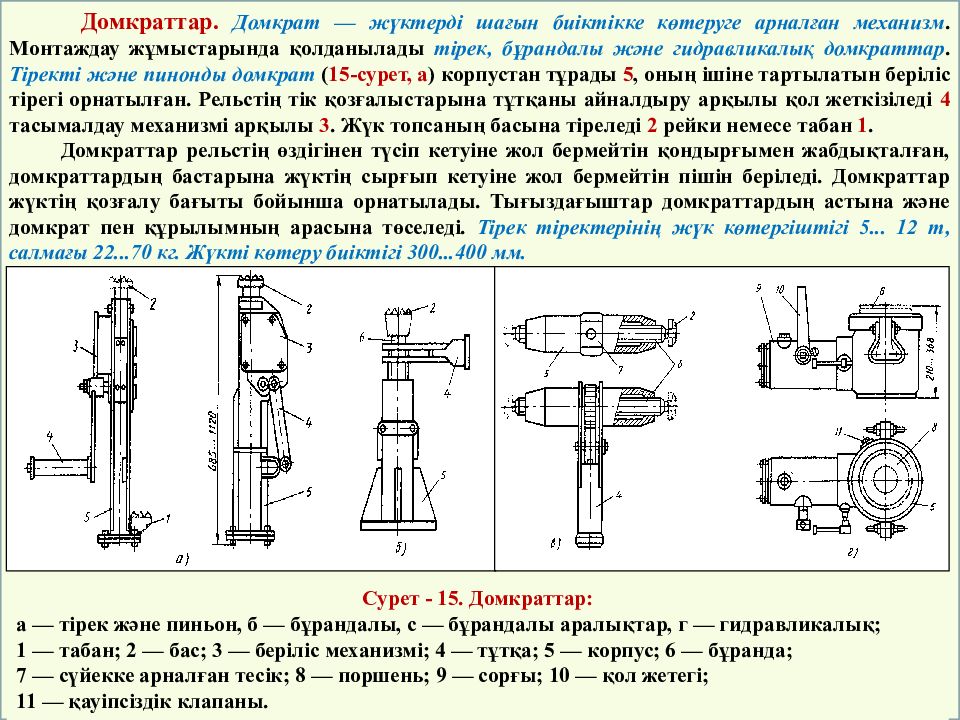

Домкраттар. Домкрат — жүктерді шағын биіктікке көтеруге арналған механизм. Монтаждау жұмыстарында қолданылады тірек, бұрандалы және гидравликалық домкраттар. Тіректі және пинонды домкрат ( 15-сурет, а ) корпустан тұрады 5, оның ішіне тартылатын беріліс тірегі орнатылған. Рельстің тік қозғалыстарына тұтқаны айналдыру арқылы қол жеткізіледі 4 тасымалдау механизмі арқылы 3. Жүк топсаның басына тіреледі 2 рейки немесе табан 1. Домкраттар рельстің өздігінен түсіп кетуіне жол бермейтін қондырғымен жабдықталған, домкраттардың бастарына жүктің сырғып кетуіне жол бермейтін пішін беріледі. Домкраттар жүктің қозғалу бағыты бойынша орнатылады. Тығыздағыштар домкраттардың астына және домкрат пен құрылымның арасына төселеді. Тірек тіректерінің жүк көтергіштігі 5... 12 т, салмағы 22...70 кг. Жүкті көтеру биіктігі 300...400 мм. Сурет - 15. Домкраттар : а — тірек және пиньон, б — бұрандалы, с — бұрандалы аралықтар, г — гидравликалық ; 1 — табан ; 2 — бас; 3 — беріліс механизмі ; 4 — тұтқа ; 5 — корпус; 6 — бұранда ; 7 — сүйекке арналған тесік ; 8 — поршень; 9 — сорғы ; 10 — қол жетегі ; 11 — қауіпсіздік клапаны.
Қол құрт көтергіші ( сурет:16 ) корпустан тұрады 4, оған құрт бұрандасының жетегі және берілістері орнатылған 5. Бұранда білігіне жетек жұлдызшасы орнатылған 7, оған жетектің сақиналы тізбегі орнатылады. Тісті беріліспен бір білікте 5 жүк тізбегіне арналған жұлдызша орналасқан 3. Жұлдызша айналған кезде 7 жүк тізбегінің ілмегі 3, онда жұлдызша орналасқан 2 ілмек, азаяды немесе көбейеді, сәйкесінше жүк ілмегі көтеріледі немесе түсіріледі 1. Жоғарыдан көтергіштің бекітілген негізге бекіту үшін ілгегі бар 6 немесе сырға. Тісті қол көтергіштердің жүк көтергіштігі бар 0,25... 1,5 т, олардың салмағы 10... 112 кг, көтеру биіктігі 2 м- ге дейін. Жүкшығырлар. Шығырлар — көтеруге және жылжытуға арналған механизмдер барабанға оралған арқанның көмегімен жүктер. Жүкшығырлар болады қолмен және электрмен. Қол шығырлары бірге болады жетекпен ( 17-сурет, а ) және тұтқалы. Қолмен басқарылатын жүкшығыр тісті берілістері бар 2, бірге оның көмегімен тұтқадан 1 күш барабанға беріледі 3. Арқан барабанға оралады және тұтқа айналған кезде одан оралады 1. Жүкті өз еркімен түсіруді ратчет тежегіші болдырмайды 4. Шығырлардың тарту күші 10...80 кН, арқан сыйымдылығы 65... диаметрі кезінде 300 м арқан 11...21 мм. Салмағы 140...1380 кг. Сурет - 16. Қол көтергіш 1, 6 — ілгектер ; 2, 7 — жұлдызшалар ; 3, 8 — шынжырлар ; 4 — құрт жетегі бар корпус; 5 — беріліс. Сурет - 16. Қол шығырлары: а — жетегі бар: 1 — тұтқа; 2—тісті беріліс; 3— барабан; 4 — ысырмалы тежегіш.

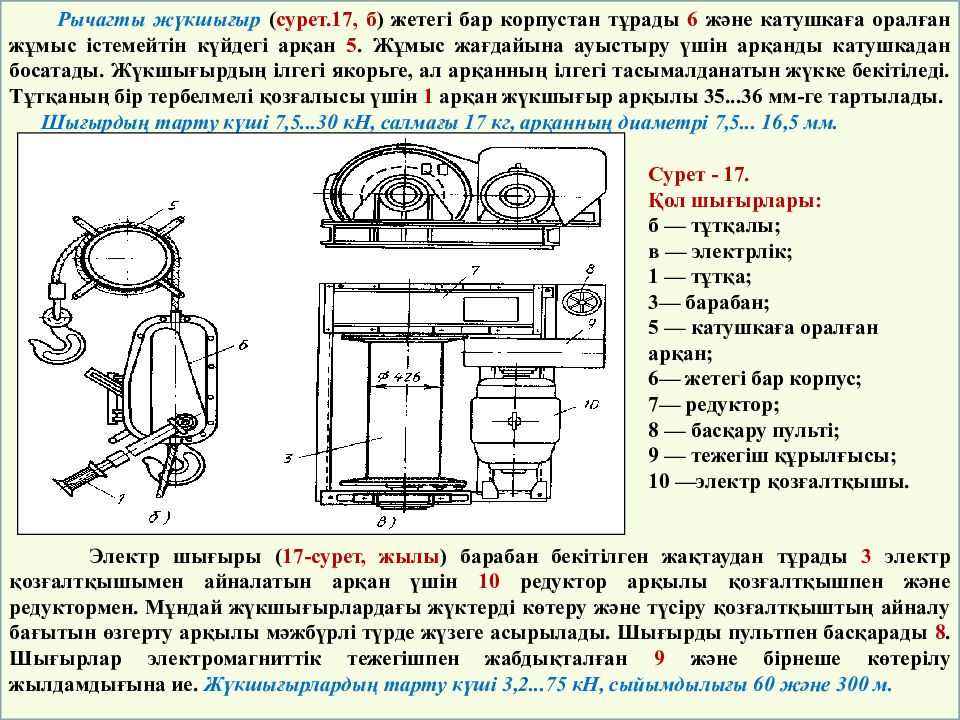

Рычагты жүкшығыр ( сурет.17, б ) жетегі бар корпустан тұрады 6 және катушкаға оралған жұмыс істемейтін күйдегі арқан 5. Жұмыс жағдайына ауыстыру үшін арқанды катушкадан босатады. Жүкшығырдың ілгегі якорьге, ал арқанның ілгегі тасымалданатын жүкке бекітіледі. Тұтқаның бір тербелмелі қозғалысы үшін 1 арқан жүкшығыр арқылы 35...36 мм-ге тартылады. Шығырдың тарту күші 7,5...30 кН, салмағы 17 кг, арқанның диаметрі 7,5... 16,5 мм. Электр шығыры ( 17-сурет, жылы ) барабан бекітілген жақтаудан тұрады 3 электр қозғалтқышымен айналатын арқан үшін 10 редуктор арқылы қозғалтқышпен және редуктормен. Мұндай жүкшығырлардағы жүктерді көтеру және түсіру қозғалтқыштың айналу бағытын өзгерту арқылы мәжбүрлі түрде жүзеге асырылады. Шығырды пультпен басқарады 8. Шығырлар электромагниттік тежегішпен жабдықталған 9 және бірнеше көтерілу жылдамдығына ие. Жүкшығырлардың тарту күші 3,2...75 кН, сыйымдылығы 60 және 300 м. Сурет - 17. Қол шығырлары: б — тұтқалы; в — электрлік; 1 — тұтқа; 3— барабан; 5 — катушкаға оралған арқан; 6— жетегі бар корпус; 7— редуктор; 8 — басқару пульті; 9 — тежегіш құрылғысы; 10 —электр қозғалтқышы.

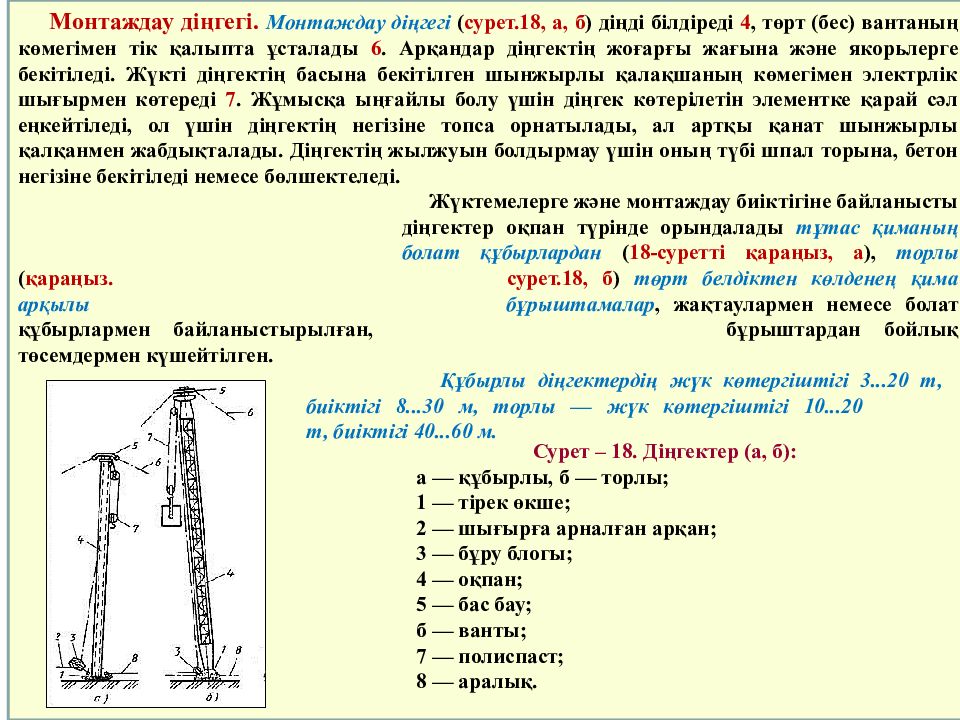

Монтаждау діңгегі. Монтаждау діңгегі ( сурет.18, а, б ) діңді білдіреді 4, төрт (бес) вантаның көмегімен тік қалыпта ұсталады 6. Арқандар діңгектің жоғарғы жағына және якорьлерге бекітіледі. Жүкті діңгектің басына бекітілген шынжырлы қалақшаның көмегімен электрлік шығырмен көтереді 7. Жұмысқа ыңғайлы болу үшін діңгек көтерілетін элементке қарай сәл еңкейтіледі, ол үшін діңгектің негізіне топса орнатылады, ал артқы қанат шынжырлы қалқанмен жабдықталады. Діңгектің жылжуын болдырмау үшін оның түбі шпал торына, бетон негізіне бекітіледі немесе бөлшектеледі. Жүктемелерге және монтаждау биіктігіне байланысты діңгектер оқпан түрінде орындалады тұтас қиманың болат құбырлардан ( 18-суретті қараңыз, а ), торлы ( қараңыз. сурет.18, б ) төрт белдіктен көлденең қима арқылы бұрыштамалар, жақтаулармен немесе болат құбырлармен байланыстырылған, бұрыштардан бойлық төсемдермен күшейтілген. Құбырлы діңгектердің жүк көтергіштігі 3...20 т, биіктігі 8...30 м, торлы — жүк көтергіштігі 10...20 т, биіктігі 40...60 м. Сурет – 18. Діңгектер (а, б): а — құбырлы, б — торлы ; 1 — тірек өкше ; 2 — шығырға арналған арқан ; 3 — бұру блогы ; 4 — оқпан ; 5 — бас бау ; б — ванты; 7 — полиспаст; 8 — аралық.

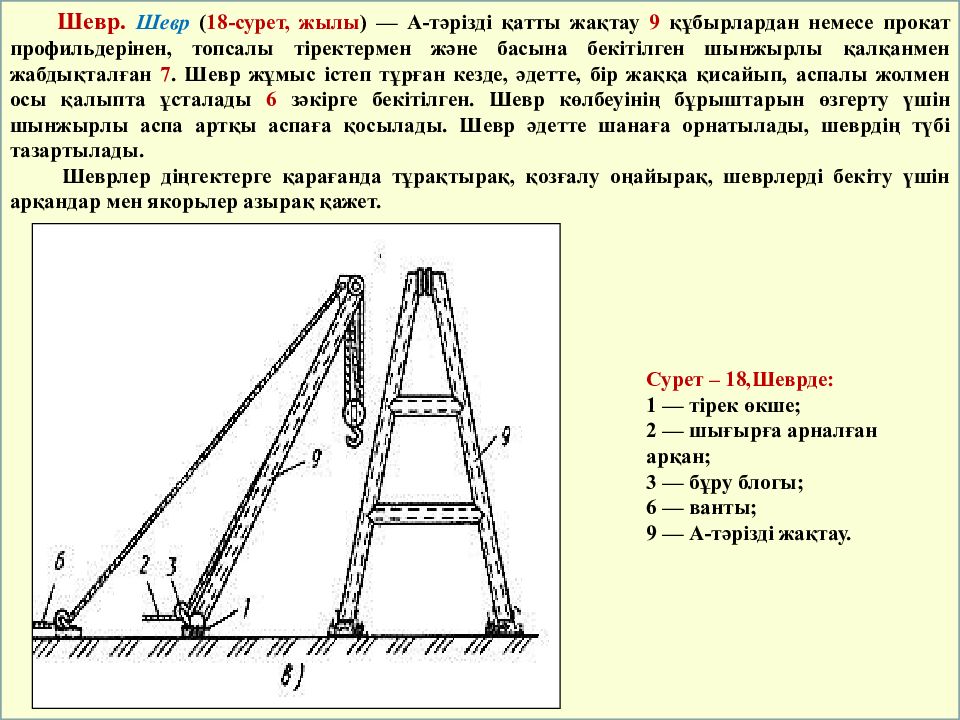

Шевр. Шевр ( 18-сурет, жылы ) — А- тәрізді қатты жақтау 9 құбырлардан немесе прокат профильдерінен, топсалы тіректермен және басына бекітілген шынжырлы қалқанмен жабдықталған 7. Шевр жұмыс істеп тұрған кезде, әдетте, бір жаққа қисайып, аспалы жолмен осы қалыпта ұсталады 6 зәкірге бекітілген. Шевр көлбеуінің бұрыштарын өзгерту үшін шынжырлы аспа артқы аспаға қосылады. Шевр әдетте шанаға орнатылады, шеврдің түбі тазартылады. Шеврлер діңгектерге қарағанда тұрақтырақ, қозғалу оңайырақ, шеврлерді бекіту үшін арқандар мен якорьлер азырақ қажет. Сурет – 18,Шеврде: 1 — тірек өкше; 2 — шығырға арналған арқан; 3 — бұру блогы; 6 — ванты; 9 — А-тәрізді жақтау.
Құрылымдарды бекітуге және туралауға арналған құрылғылар. Құрылымдарды бекітуге және туралауға арналған құрылғылар. Болат және темірбетон конструкцияларын монтаждау кезінде орнатылған элементті уақытша ұстап тұруға және оны туралау және жобалық қалыпқа келтіру кезінде оның орнын реттеуге мүмкіндік беретін құрылғылар қолданылады. Дара бастылар құрылғылар ұстауға арналған бір элементтің, топтық — бір элементтің немесе бірнеше элементтің. Мұндай құрылғылардың жиынтықтары монтаждау жабдықтары деп аталады. Монтаждау жабдықтарының негізінен екі түрі қолданылады. Бірінші түрі элементті еркін орнатуды және кейіннен реттегіш бұрандалармен немесе басқа құрылғылармен калибрлеуді қамтамасыз етеді. Екінші түрі элементті берілген төзімділік шегінде тікелей бекітеді. Ысырмалар ( 19-сурет, а ) — икемді ( арқандардан ) монтаждау құрылғылары, тек созылу үшін жұмыс істейді. Бекіткіштер бағандарды, көбінесе металды, олардың биіктігі 12 м-ден асатын тіректерді, сондай-ақ басқа құрылымдарды, мысалы, аралықта орнатылған бірінші ферманы уақытша бекіту үшін қолданылады. Ысырмалар 3 бұрын орнатылған бағандарға немесе іргетастарға, егер жұмыс жобасында рұқсат етілген болса, немесе инвентарлық якорьлерге бекітіңіз. Колонналарды туралау үшін аралықтар бұрандалы тіректермен жабдықталған тұтастырмалармен 4, олар тіректерге қажетті заттарды береді кернеу. Тікелей баған іргетасының шынысында сыналармен немесе сыналармен уақытша бекітіңіз астарлармен 5, бағананың түбін жылжытуға мүмкіндік беретін іргетастың шынысында 1. Сурет – 19,а Конструкцияларды уақытша бекітуге және салыстыруға арналған құрылғылар : а — бекіткіш : 1 — іргетас ; 2 — баған ; 3 — жақша ; 4 — бұрандалы байлау ; 5 — сына қысқышы.

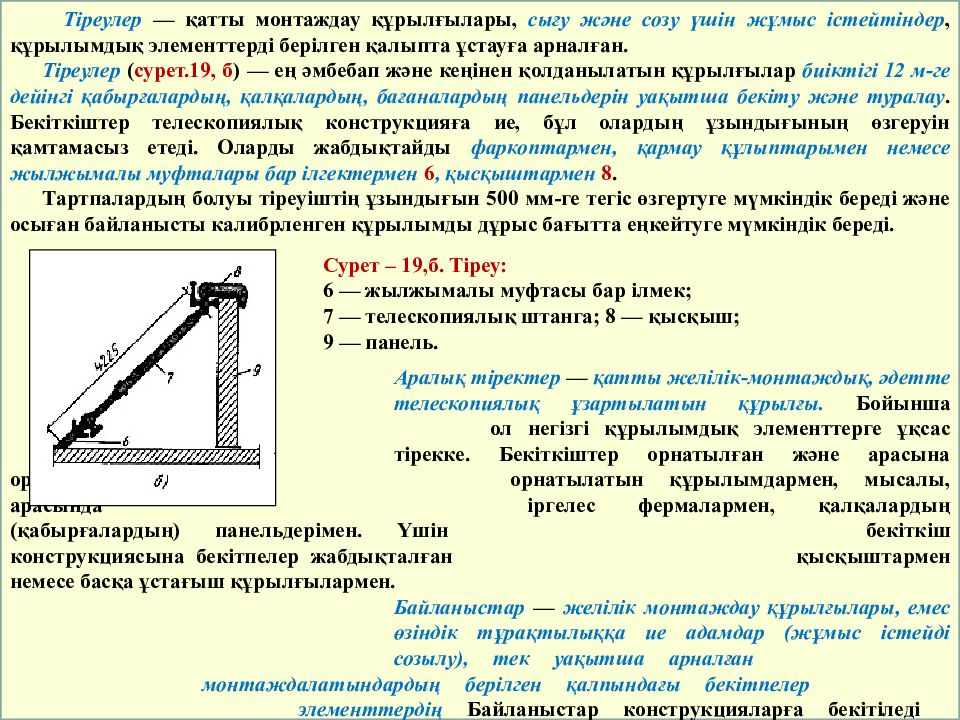

Тіреулер — қатты монтаждау құрылғылары, сығу және созу үшін жұмыс істейтіндер, құрылымдық элементтерді берілген қалыпта ұстауға арналған. Тіреулер ( сурет.19, б ) — ең әмбебап және кеңінен қолданылатын құрылғылар биіктігі 12 м- ге дейінгі қабырғалардың, қалқалардың, бағаналардың панельдерін уақытша бекіту және туралау. Бекіткіштер телескопиялық конструкцияға ие, бұл олардың ұзындығының өзгеруін қамтамасыз етеді. Оларды жабдықтайды фаркоптармен, қармау құлыптарымен немесе жылжымалы муфталары бар ілгектермен 6, қысқыштармен 8. Тартпалардың болуы тіреуіштің ұзындығын 500 мм- ге тегіс өзгертуге мүмкіндік береді және осыған байланысты калибрленген құрылымды дұрыс бағытта еңкейтуге мүмкіндік береді. Аралық тіректер — қатты желілік-монтаждық, әдетте телескопиялық ұзартылатын құрылғы. Бойынша ол негізгі құрылымдық элементтерге ұқсас тірекке. Бекіткіштер орнатылған және арасына орнатылады орнатылатын құрылымдармен, мысалы, арасында іргелес фермалармен, қалқалардың ( қабырғалардың ) панельдерімен. Үшін бекіткіш конструкциясына бекітпелер жабдықталған қысқыштармен немесе басқа ұстағыш құрылғылармен. Байланыстар — желілік монтаждау құрылғылары, емес өзіндік тұрақтылыққа ие адамдар ( жұмыс істейді созылу ), тек уақытша арналған монтаждалатындардың берілген қалпындағы бекітпелер элементтердің Байланыстар конструкцияларға бекітіледі қысқыштармен. Сурет – 19,б. Тіреу : 6 — жылжымалы муфтасы бар ілмек ; 7 — телескопиялық штанга; 8 — қысқыш ; 9 — панель.

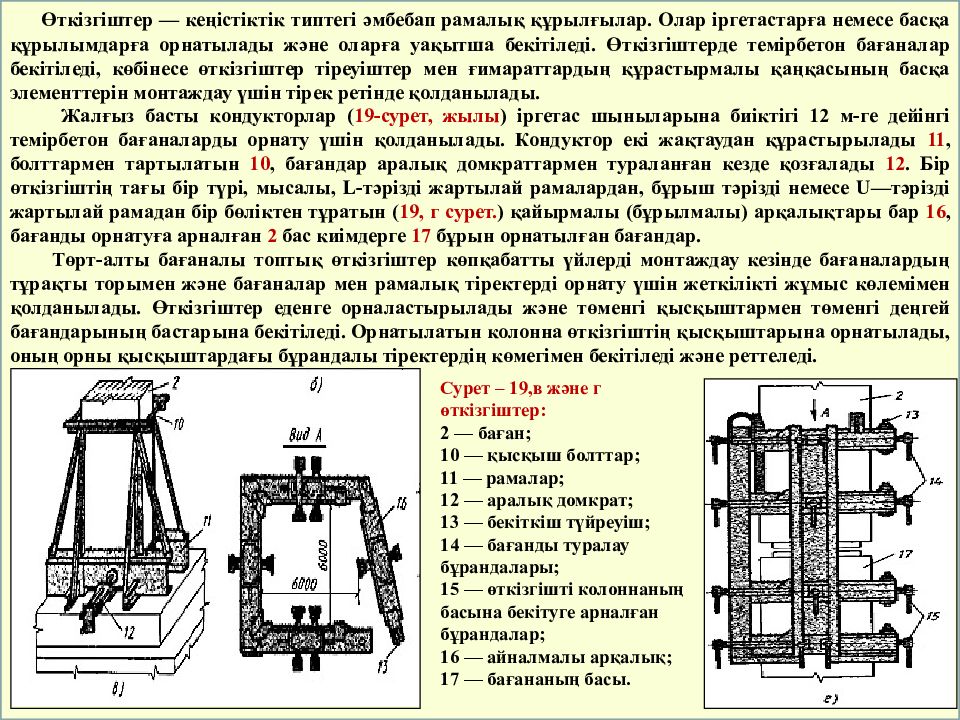

Өткізгіштер — кеңістіктік типтегі әмбебап рамалық құрылғылар. Олар іргетастарға немесе басқа құрылымдарға орнатылады және оларға уақытша бекітіледі. Өткізгіштерде темірбетон бағаналар бекітіледі, көбінесе өткізгіштер тіреуіштер мен ғимараттардың құрастырмалы қаңқасының басқа элементтерін монтаждау үшін тірек ретінде қолданылады. Жалғыз басты кондукторлар ( 19-сурет, жылы ) іргетас шыныларына биіктігі 12 м-ге дейінгі темірбетон бағаналарды орнату үшін қолданылады. Кондуктор екі жақтаудан құрастырылады 11, болттармен тартылатын 10, бағандар аралық домкраттармен тураланған кезде қозғалады 12. Бір өткізгіштің тағы бір түрі, мысалы, L-тәрізді жартылай рамалардан, бұрыш тәрізді немесе U—тәрізді жартылай рамадан бір бөліктен тұратын ( 19, г сурет. ) қайырмалы (бұрылмалы) арқалықтары бар 16, бағанды орнатуға арналған 2 бас киімдерге 17 бұрын орнатылған бағандар. Төрт-алты бағаналы топтық өткізгіштер көпқабатты үйлерді монтаждау кезінде бағаналардың тұрақты торымен және бағаналар мен рамалық тіректерді орнату үшін жеткілікті жұмыс көлемімен қолданылады. Өткізгіштер еденге орналастырылады және төменгі қысқыштармен төменгі деңгей бағандарының бастарына бекітіледі. Орнатылатын колонна өткізгіштің қысқыштарына орнатылады, оның орны қысқыштардағы бұрандалы тіректердің көмегімен бекітіледі және реттеледі. Сурет – 19,в және г өткізгіштер : 2 — баған ; 10 — қысқыш болттар ; 11 — рамалар ; 12 — аралық домкрат; 13 — бекіткіш түйреуіш ; 14 — бағанды туралау бұрандалары ; 15 — өткізгішті колоннаның басына бекітуге арналған бұрандалар ; 16 — айналмалы арқалық ; 17 — бағананың басы.

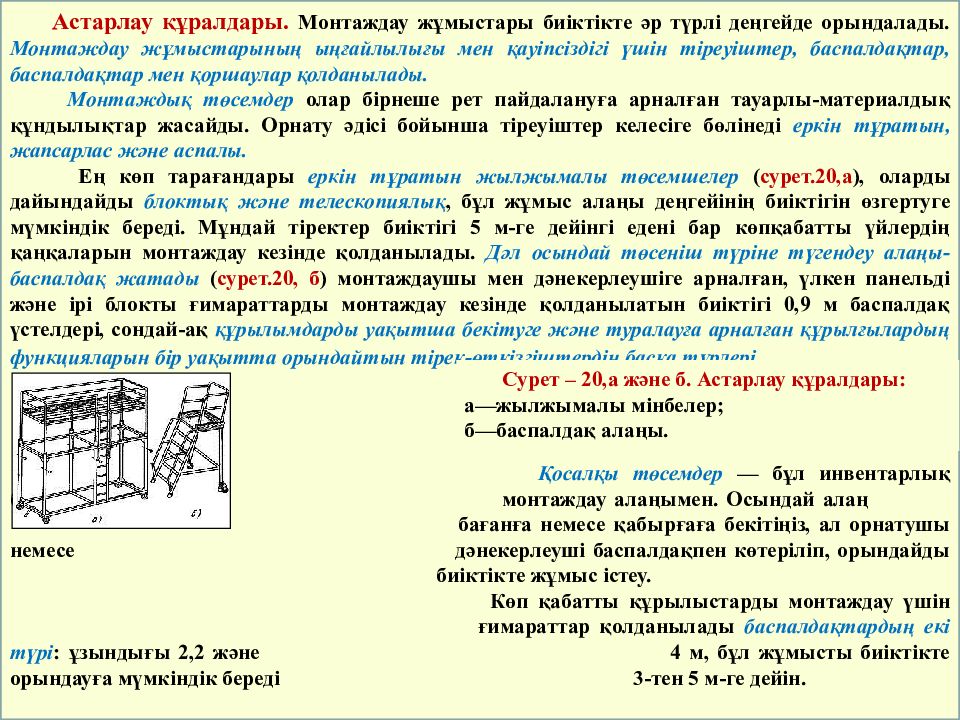

Астарлау құралдары. Монтаждау жұмыстары биіктікте әр түрлі деңгейде орындалады. Монтаждау жұмыстарының ыңғайлылығы мен қауіпсіздігі үшін тіреуіштер, баспалдақтар, баспалдақтар мен қоршаулар қолданылады. Монтаждық төсемдер олар бірнеше рет пайдалануға арналған тауарлы-материалдық құндылықтар жасайды. Орнату әдісі бойынша тіреуіштер келесіге бөлінеді еркін тұратын, жапсарлас және аспалы. Ең көп тарағандары еркін тұратын жылжымалы төсемшелер ( сурет.20,а ), оларды дайындайды блоктық және телескопиялық, бұл жұмыс алаңы деңгейінің биіктігін өзгертуге мүмкіндік береді. Мұндай тіректер биіктігі 5 м- ге дейінгі едені бар көпқабатты үйлердің қаңқаларын монтаждау кезінде қолданылады. Дәл осындай төсеніш түріне түгендеу алаңы-баспалдақ жатады ( сурет.20, б ) монтаждаушы мен дәнекерлеушіге арналған, үлкен панельді және ірі блокты ғимараттарды монтаждау кезінде қолданылатын биіктігі 0,9 м баспалдақ үстелдері, сондай-ақ құрылымдарды уақытша бекітуге және туралауға арналған құрылғылардың функцияларын бір уақытта орындайтын тірек-өткізгіштердің басқа түрлері. Қосалқы төсемдер — бұл инвентарлық баспалдақтар монтаждау алаңымен. Осындай алаң бағанға немесе қабырғаға бекітіңіз, ал орнатушы немесе дәнекерлеуші баспалдақпен көтеріліп, орындайды биіктікте жұмыс істеу. Көп қабатты құрылыстарды монтаждау үшін ғимараттар қолданылады баспалдақтардың екі түрі : ұзындығы 2,2 және 4 м, бұл жұмысты биіктікте орындауға мүмкіндік береді 3-тен 5 м- ге дейін. Сурет – 20,а және б. Астарлау құралдары: а—жылжымалы мінбелер; б—баспалдақ алаңы.
Бір қабатты ғимараттарды тұрғызу кезінде жоғары биіктікте (10 м- ге дейін ) монтаждау жұмыстары келесілермен жүзеге асырылады алаңдары бар қосалқы секциялық баспалдақтардың ( сурет.20, жылы ). Баспалдақтың биіктігі секциялар санын қосу немесе азайту арқылы өзгертіледі 7. Платформа бағанға бекітіледі 5 бұрандалы қысқыштармен 4. Ұзартқыш баспалдақтар 18 м биіктікте орналасқан жұмыс орындарына көтерілу үшін де қолданылады. Аспалы төсемдер платформалар ( бесіктер ) немесе түрінде жасалады баспалдақпен біріктірілген аспалы бесіктер түрінде ( сурет.20, г ). Олар конструкцияларға ілінеді немесе конструкциялардың өздері ( бағаналар, арқалықтар ) көтерілгенше қысқыштармен бекітіледі немесе едендерге кранмен орнатылады ( ілінеді ). Монтаждау кезінде механикалық жылжымалы тіректер, телескопиялық тіректер-мұнаралар, өздігінен көтерілетін аспалы бесіктер, жүк көтергіш машиналар да қолданылады. Үшін биіктікте жұмыс істейтіндердің ауысуына көлденең бойынша немесе жазықтықтарға шамалы еңіспен қолданылады өтпелі көпірлер мен басқыштар. Үшін қабаттар ( қатарлар ) арасындағы хабарламалар ғимараттар құрылымдарды монтаждау кезеңі қолданылады мүкәммалдық тұтқалары бар ұзартқыш баспалдақтар. Монтаждау кезінде көтеруге арналған металл фермалар мен жабын арқалықтарының төменгі белдіктен жоғарыға дейін түгендеу қолданылады алюминийден жасалған аспалы баспалдақтар. Сурет – 20, в және г Астарлау құралдары: в—қонуы бар бүйірлік баспалдақ; г—баспалдақтары бар аспалы бесік: 1 — баспалдақ секциялары; 2 — қоршау; 3 — аспалы платформа; 4 — бұрандалы қысқыш; 5 — баған; 6 — бесік; 7 — баспалдақ; 8 — бесікті бекітуге арналған тесіктер; 9 — ригель.

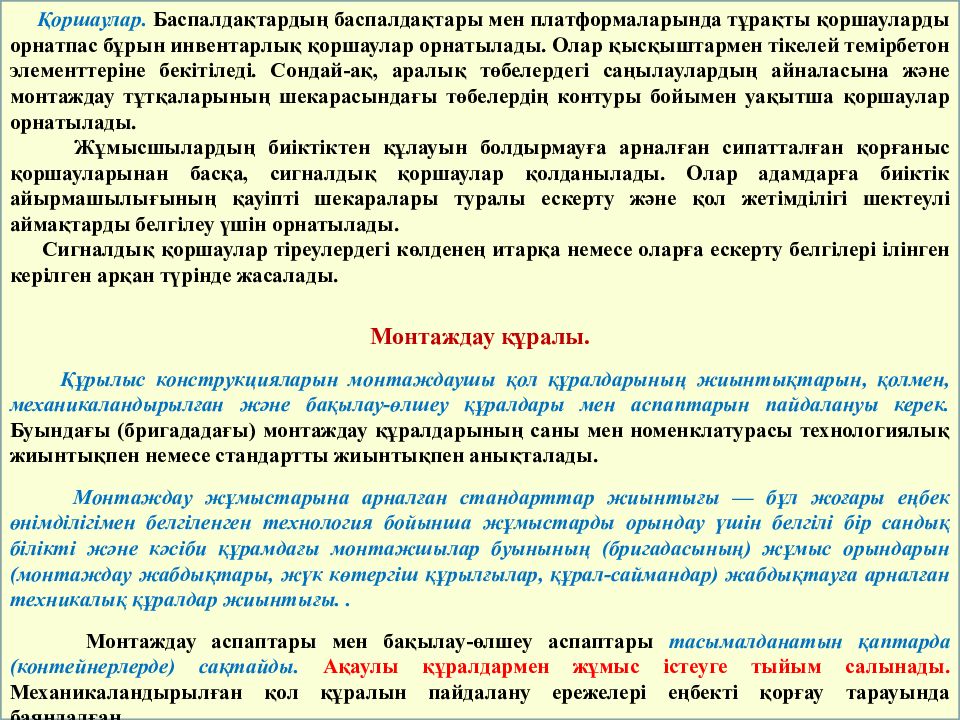

Қоршаулар. Баспалдақтардың баспалдақтары мен платформаларында тұрақты қоршауларды орнатпас бұрын инвентарлық қоршаулар орнатылады. Олар қысқыштармен тікелей темірбетон элементтеріне бекітіледі. Сондай-ақ, аралық төбелердегі саңылаулардың айналасына және монтаждау тұтқаларының шекарасындағы төбелердің контуры бойымен уақытша қоршаулар орнатылады. Жұмысшылардың биіктіктен құлауын болдырмауға арналған сипатталған қорғаныс қоршауларынан басқа, сигналдық қоршаулар қолданылады. Олар адамдарға биіктік айырмашылығының қауіпті шекаралары туралы ескерту және қол жетімділігі шектеулі аймақтарды белгілеу үшін орнатылады. Сигналдық қоршаулар тіреулердегі көлденең итарқа немесе оларға ескерту белгілері ілінген керілген арқан түрінде жасалады. Монтаждау құралы. Құрылыс конструкцияларын монтаждаушы қол құралдарының жиынтықтарын, қолмен, механикаландырылған және бақылау-өлшеу құралдары мен аспаптарын пайдалануы керек. Буындағы (бригададағы) монтаждау құралдарының саны мен номенклатурасы технологиялық жиынтықпен немесе стандартты жиынтықпен анықталады. Монтаждау жұмыстарына арналған стандарттар жиынтығы — бұл жоғары еңбек өнімділігімен белгіленген технология бойынша жұмыстарды орындау үшін белгілі бір сандық білікті және кәсіби құрамдағы монтажшылар буынының (бригадасының) жұмыс орындарын (монтаждау жабдықтары, жүк көтергіш құрылғылар, құрал-саймандар) жабдықтауға арналған техникалық құралдар жиынтығы.. Монтаждау аспаптары мен бақылау-өлшеу аспаптары тасымалданатын қаптарда (контейнерлерде) сақтайды. Ақаулы құралдармен жұмыс істеуге тыйым салынады. Механикаландырылған қол құралын пайдалану ережелері еңбекті қорғау тарауында баяндалған.

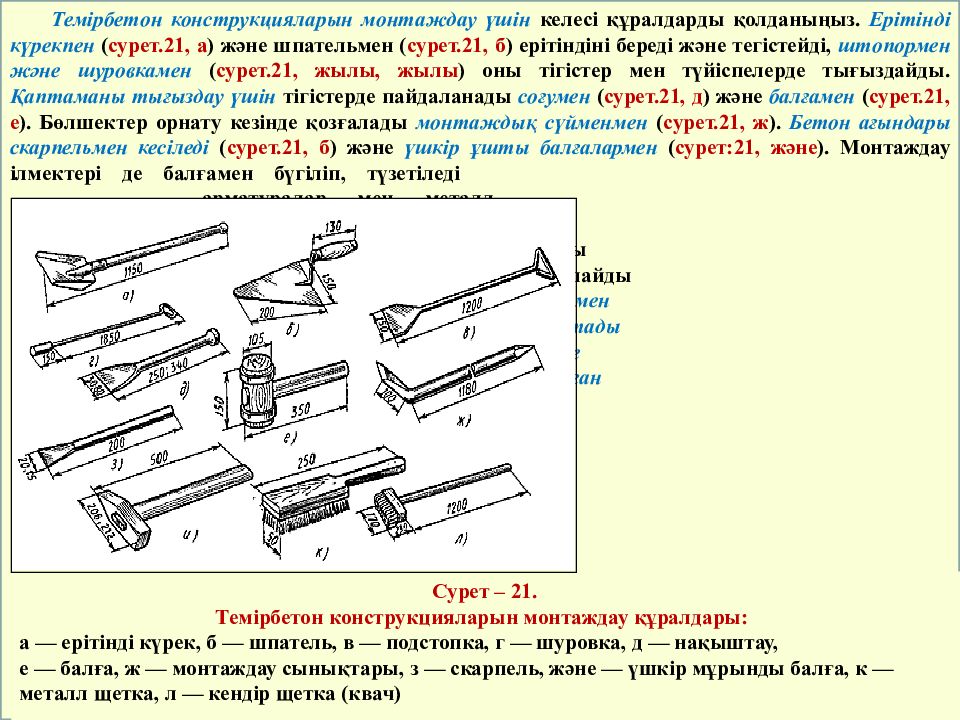

Темірбетон конструкцияларын монтаждау үшін келесі құралдарды қолданыңыз. Ерітінді күрекпен ( сурет.21, а ) және шпательмен ( сурет.21, б ) ерітіндіні береді және тегістейді, штопормен және шуровкамен ( сурет.21, жылы, жылы ) оны тігістер мен түйіспелерде тығыздайды. Қаптаманы тығыздау үшін тігістерде пайдаланады соғумен ( сурет.21, д ) және балғамен ( сурет.21, е ). Бөлшектер орнату кезінде қозғалады монтаждық сүйменмен ( сурет.21, ж ). Бетон ағындары скарпельмен кесіледі ( сурет.21, б ) және үшкір ұшты балғалармен ( сурет:21, және ). Монтаждау ілмектері де балғамен бүгіліп, түзетіледі арматуралар мен металл табақ конструкциялары. Бөлшектер мен орнату орындары конструкцияларды тазалайды металл щеткамен ( сурет.21, дейін ), тазартады шаш щеткасымен және қырғышпен және суланған квачпен ( сурет.21, л ). Сурет – 21. Темірбетон конструкцияларын монтаждау құралдары: а — ерітінді күрек, б — шпатель, в — подстопка, г — шуровка, д — нақыштау, е — балға, ж — монтаждау сынықтары, з — скарпель, және — үшкір мұрынды балға, к — металл щетка, л — кендір щетка (квач)

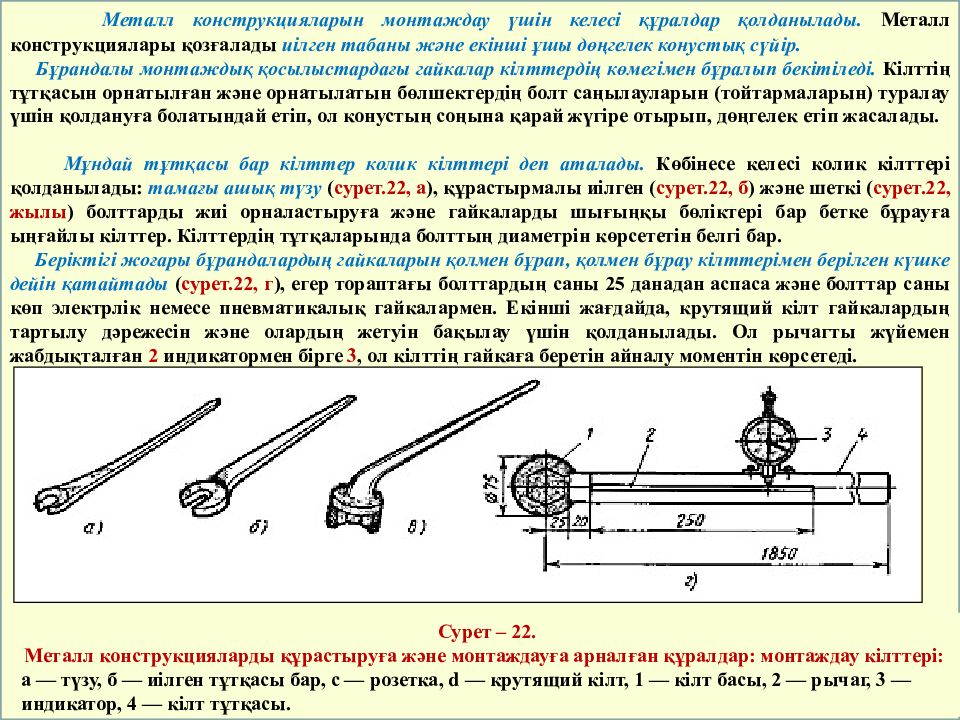

Металл конструкцияларын монтаждау үшін келесі құралдар қолданылады. Металл конструкциялары қозғалады иілген табаны және екінші ұшы дөңгелек конустық сүйір. Бұрандалы монтаждық қосылыстардағы гайкалар кілттердің көмегімен бұралып бекітіледі. Кілттің тұтқасын орнатылған және орнатылатын бөлшектердің болт саңылауларын (тойтармаларын) туралау үшін қолдануға болатындай етіп, ол конустың соңына қарай жүгіре отырып, дөңгелек етіп жасалады. Мұндай тұтқасы бар кілттер колик кілттері деп аталады. Көбінесе келесі колик кілттері қолданылады: тамағы ашық түзу ( сурет.22, а ), құрастырмалы иілген ( сурет.22, б ) және шеткі ( сурет.22, жылы ) болттарды жиі орналастыруға және гайкаларды шығыңқы бөліктері бар бетке бұрауға ыңғайлы кілттер. Кілттердің тұтқаларында болттың диаметрін көрсететін белгі бар. Беріктігі жоғары бұрандалардың гайкаларын қолмен бұрап, қолмен бұрау кілттерімен берілген күшке дейін қатайтады ( сурет.22, г ), егер тораптағы болттардың саны 25 данадан аспаса және болттар саны көп электрлік немесе пневматикалық гайкалармен. Екінші жағдайда, крутящий кілт гайкалардың тартылу дәрежесін және олардың жетуін бақылау үшін қолданылады. Ол рычагты жүйемен жабдықталған 2 индикатормен бірге 3, ол кілттің гайкаға беретін айналу моментін көрсетеді. Сурет – 22. Металл конструкцияларды құрастыруға және монтаждауға арналған құралдар: монтаждау кілттері: а — түзу, б — иілген тұтқасы бар, c — розетка, d — крутящий кілт, 1 — кілт басы, 2 — рычаг, 3 — индикатор, 4 — кілт тұтқасы.

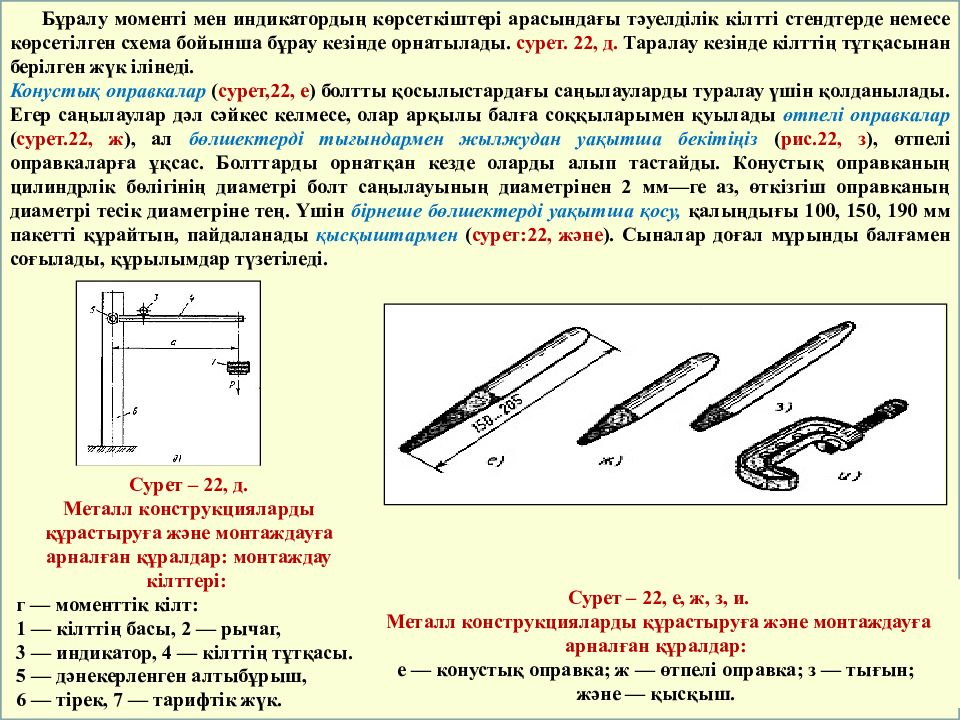

Бұралу моменті мен индикатордың көрсеткіштері арасындағы тәуелділік кілтті стендтерде немесе көрсетілген схема бойынша бұрау кезінде орнатылады. сурет. 22, д. Таралау кезінде кілттің тұтқасынан берілген жүк ілінеді. Конустық оправкалар ( сурет,22, е ) болтты қосылыстардағы саңылауларды туралау үшін қолданылады. Егер саңылаулар дәл сәйкес келмесе, олар арқылы балға соққыларымен қуылады өтпелі оправкалар ( сурет.22, ж ), ал бөлшектерді тығындармен жылжудан уақытша бекітіңіз ( рис.22, з ), өтпелі оправкаларға ұқсас. Болттарды орнатқан кезде оларды алып тастайды. Конустық оправканың цилиндрлік бөлігінің диаметрі болт саңылауының диаметрінен 2 мм— ге аз, өткізгіш оправканың диаметрі тесік диаметріне тең. Үшін бірнеше бөлшектерді уақытша қосу, қалыңдығы 100, 150, 190 мм пакетті құрайтын, пайдаланады қысқыштармен ( сурет:22, және ). Сыналар доғал мұрынды балғамен соғылады, құрылымдар түзетіледі. Сурет – 22, д. Металл конструкцияларды құрастыруға және монтаждауға арналған құралдар : монтаждау кілттері : г — моменттік кілт : 1 — кілттің басы, 2 — рычаг, 3 — индикатор, 4 — кілттің тұтқасы. 5 — дәнекерленген алтыбұрыш, 6 — тірек, 7 — тарифтік жүк. Сурет – 22, е, ж, з, и. Металл конструкцияларды құрастыруға және монтаждауға арналған құралдар: е — конустық оправка; ж — өтпелі оправка; з — тығын; және — қысқыш.
