Цели : 1. Образовательная: - изучить конструкции деревянных зданий. 2. Развивающая: -содействовать развитию логического мышления. 3. Воспитательная: - содействовать формированию интереса к избранной профессии.

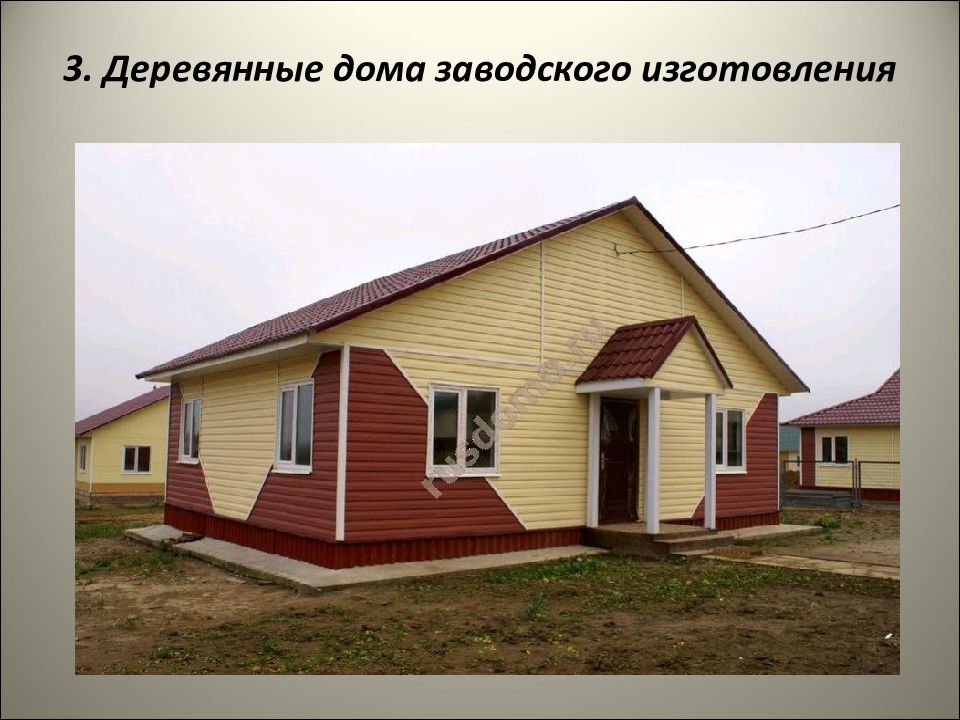

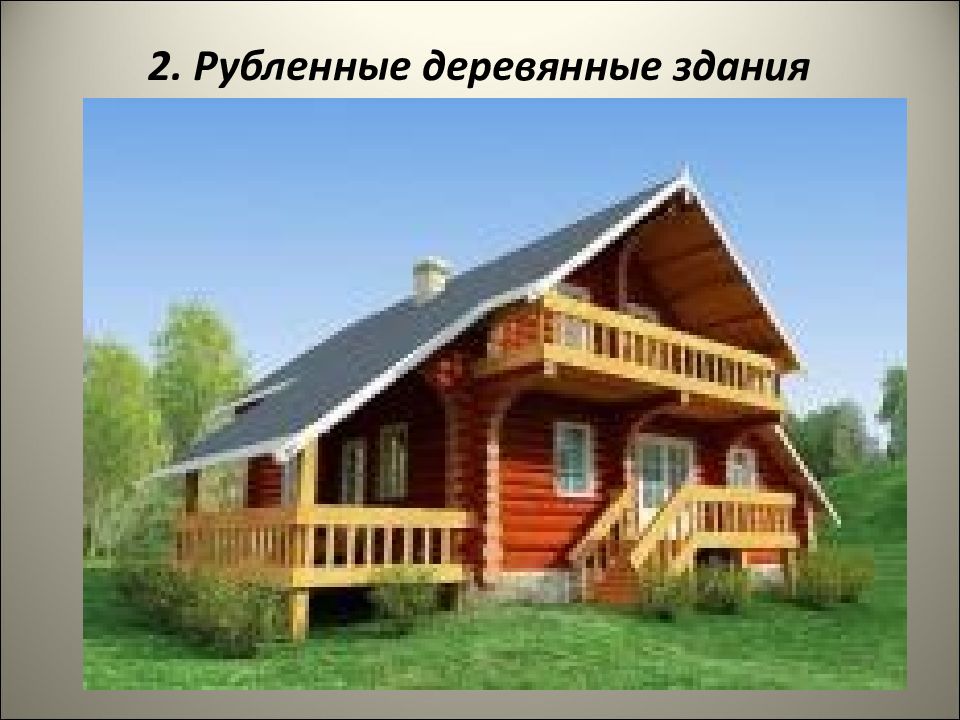

Основные типы деревянных зданий 2. Рубленые деревянные здания 3. Деревянные дома заводского изготовления 4. Технико-экономическая оценка деревянных зданий

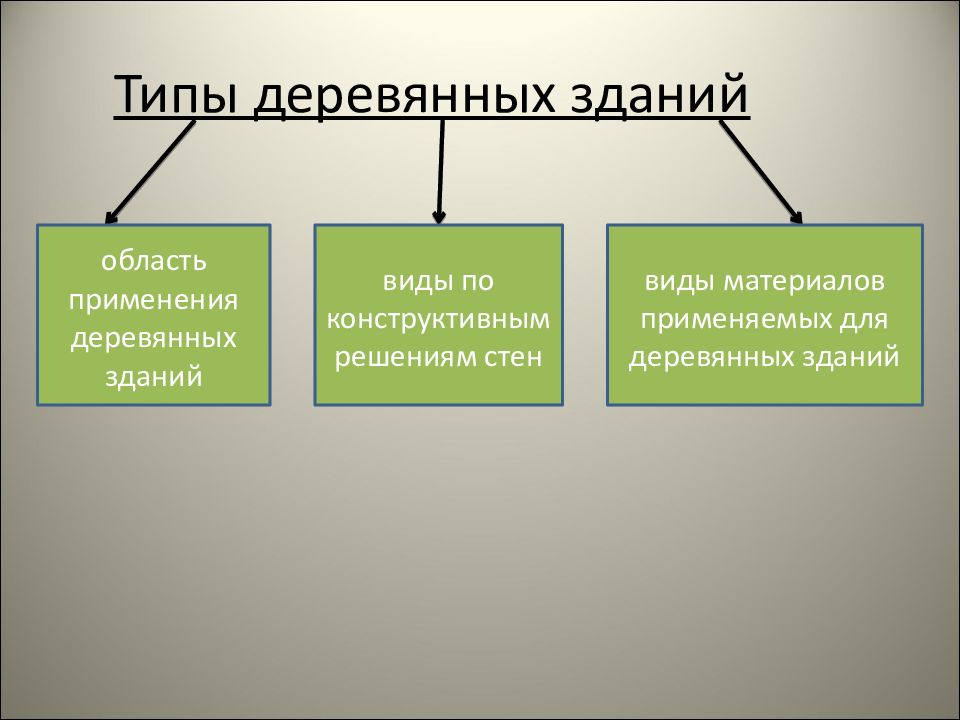

область применения деревянных зданий виды по конструктивным решениям стен и их краткая характеристика виды материалов применяемых для деревянных зданий область применения деревянных зданий виды по конструктивным решениям стен виды материалов применяемых для деревянных зданий
область применения деревянных зданий виды по конструктивным решениям стен и их краткая характеристика виды материалов применяемых для деревянных зданий Деревянные здания возводятся в тех районах, где лес является местным строительным материалом виды по конструктивным решениям стен: Рубленные Брусчатые Щитовые Каркасные Каркасно-щитовые виды материалов применяемых для деревянных зданий: бревна, брус, доски, бруски, утеплитель
А. Деревянные здания - это … Б. Рубленный дом – это… В. Сруб – это … Г. Венец- это … 1. Постройка со стенами, перекрытиями, перегородками и другими конструкциями из древесины. 2. Постройка со стенами из бревен или брусьев 3.Брусчатый или бревенчатые стены будущего дома. 4. Бревна или брусья в стенах здания. 1. Определение понятия:

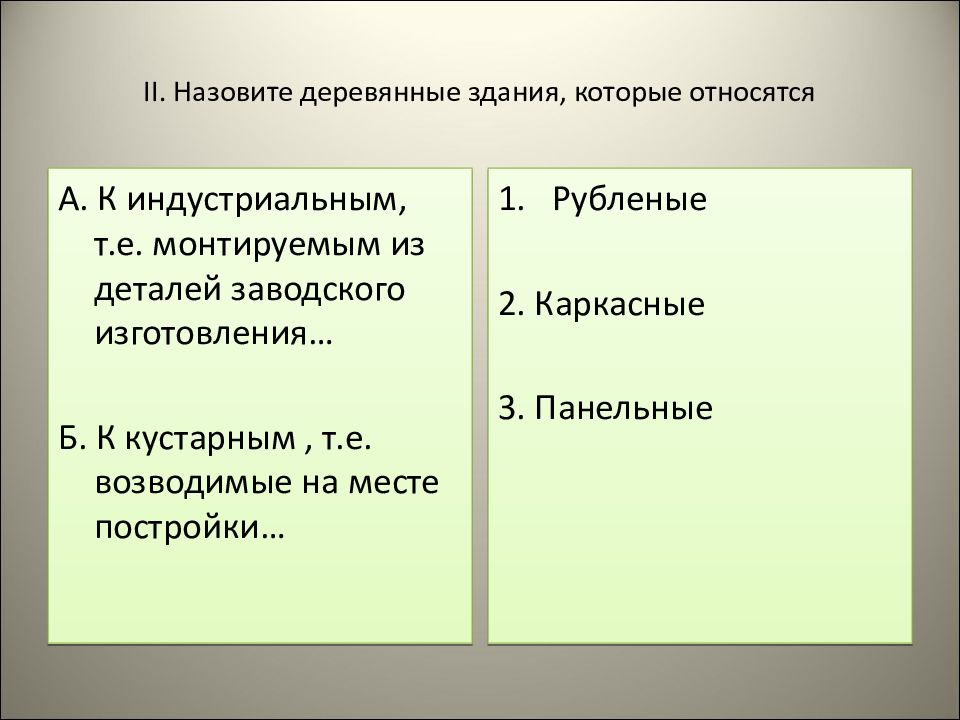

А. К индустриальным, т.е. монтируемым из деталей заводского изготовления… Б. К кустарным, т.е. возводимые на месте постройки… Рубленые 2. Каркасные 3. Панельные

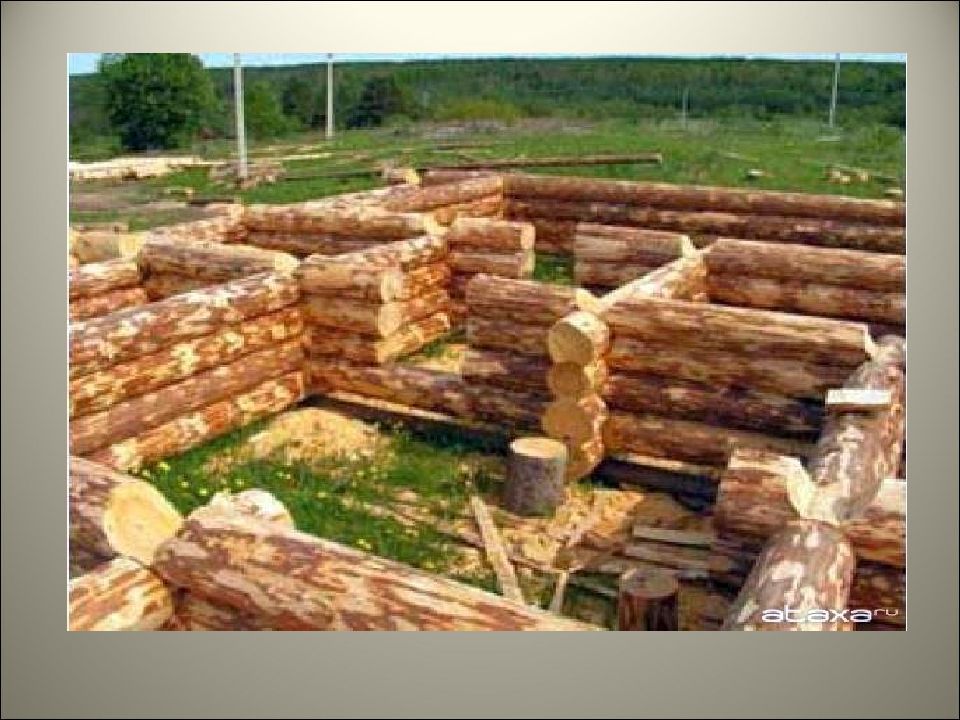

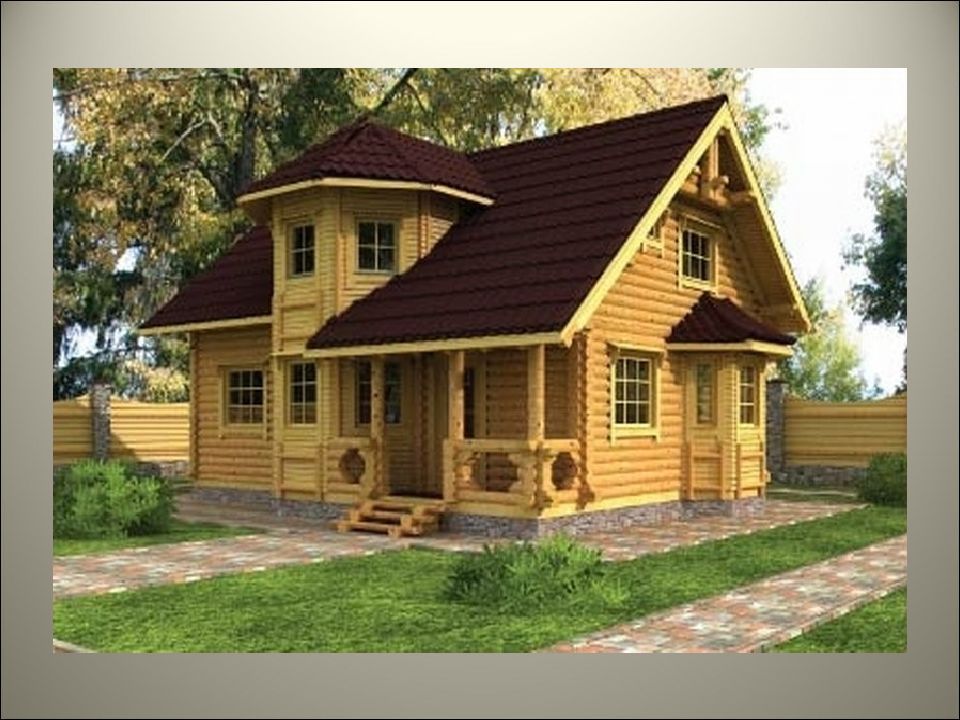

характеристика бревенчатых стен а) венец б) заделка швов в) характеристика бревен г) соединение бревен д ) достоинства и недостатки характеристика брусчатых стен а) характеристика бруса б) соединение брусьев в) достоинства и недостатки конструкции деревянных зданий а) фундаменты б) цоколь в) перекрытия г) крыша д ) лестницы е) защита от загнивания ж) полы з ) перегородки

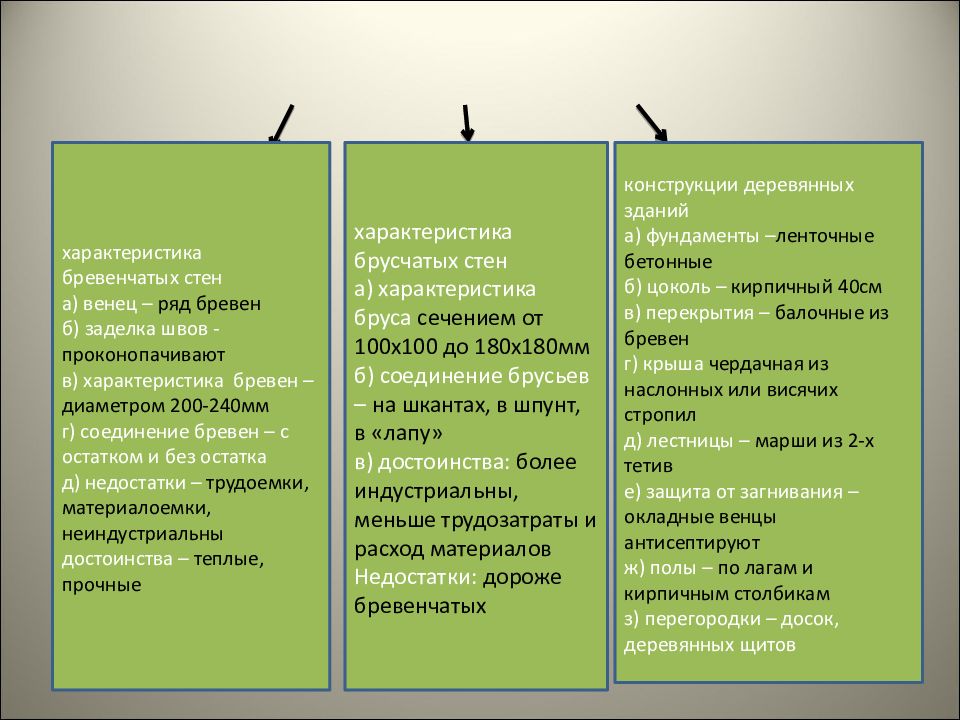

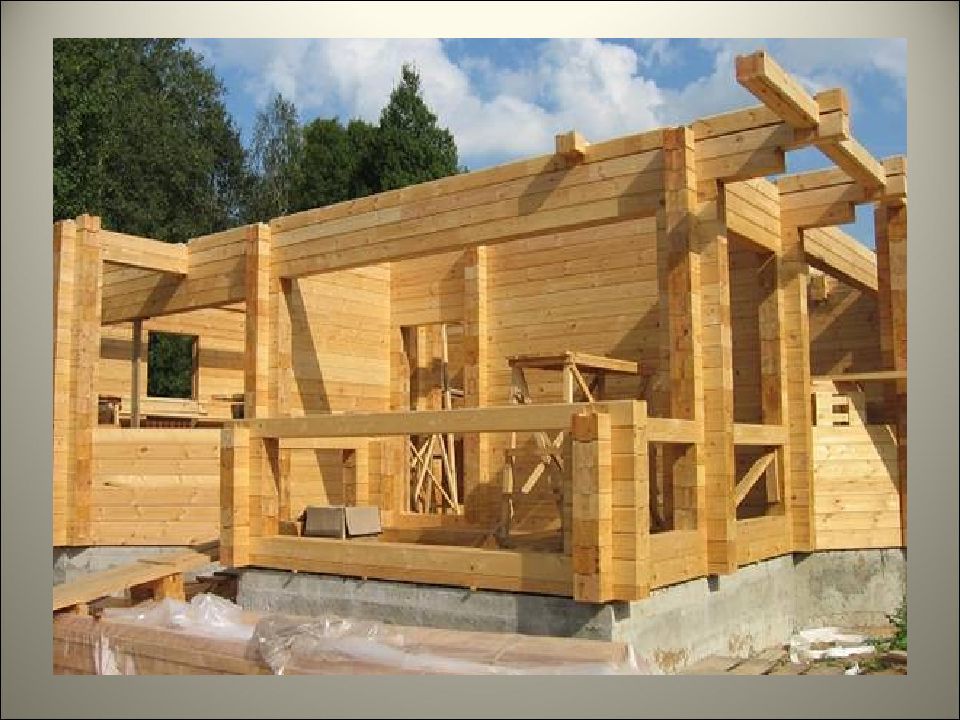

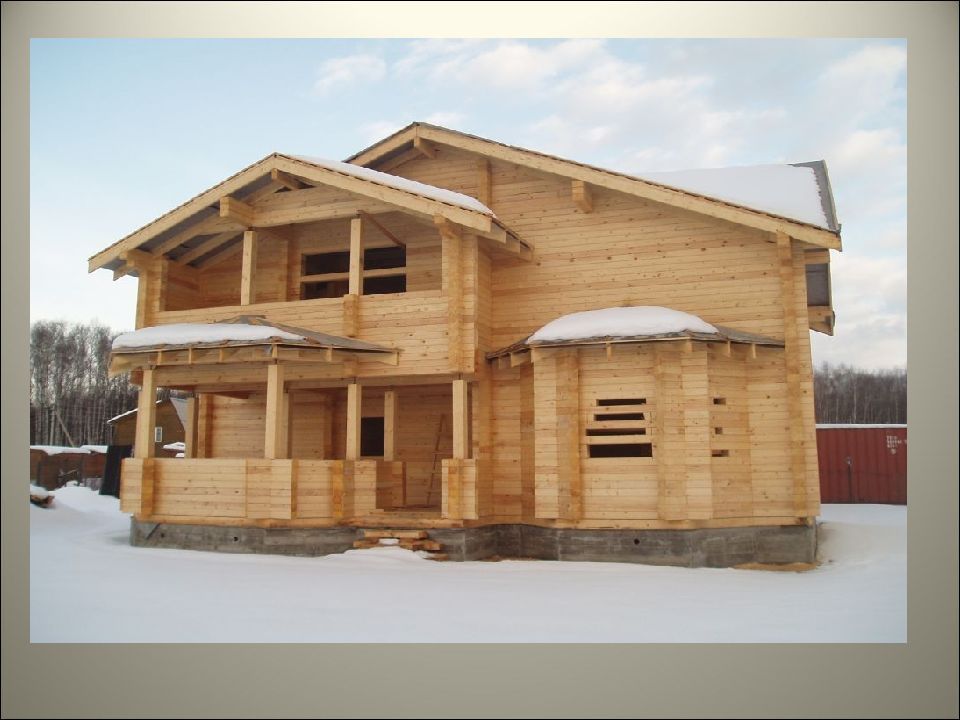

характеристика бревенчатых стен а) венец – ряд бревен б) заделка швов - проконопачивают в) характеристика бревен – диаметром 200-240мм г) соединение бревен – с остатком и без остатка д ) недостатки – трудоемки, материалоемки, неиндустриальны достоинства – теплые, прочные характеристика брусчатых стен а) характеристика бруса сечением от 100х100 до 180х180мм б) соединение брусьев – на шкантах, в шпунт, в «лапу» в) достоинства: более индустриальны, меньше трудозатраты и расход материалов Недостатки: дороже бревенчатых конструкции деревянных зданий а) фундаменты – ленточные бетонные б) цоколь – кирпичный 40см в) перекрытия – балочные из бревен г) крыша чердачная из наслонных или висячих стропил д ) лестницы – марши из 2-х тетив е) защита от загнивания – окладные венцы антисептируют ж) полы – по лагам и кирпичным столбикам з ) перегородки – досок, деревянных щитов

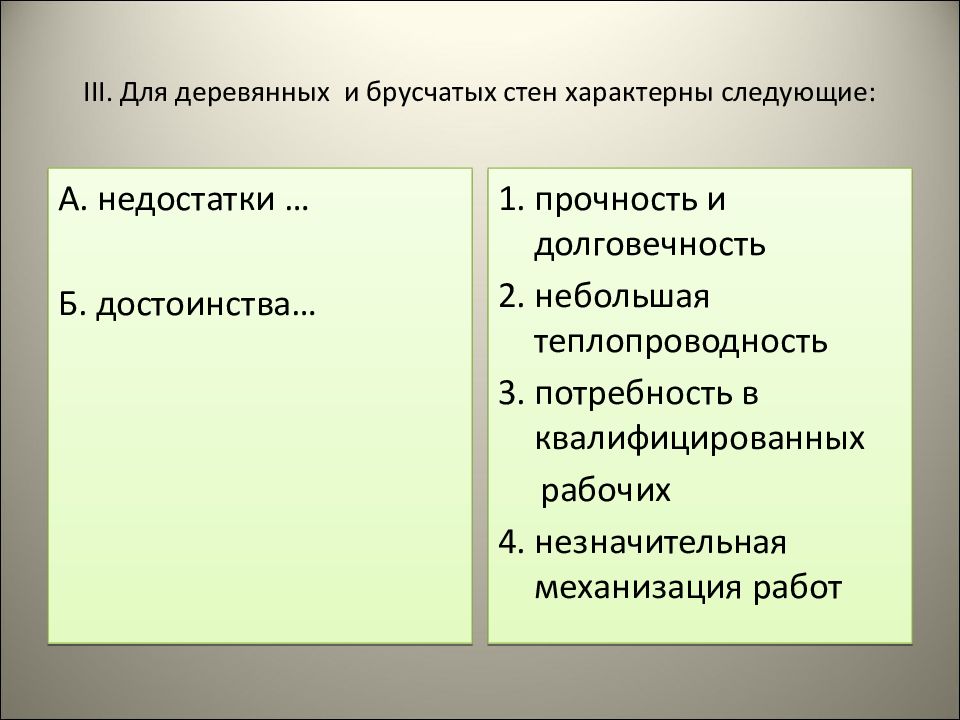

А. недостатки … Б. достоинства… 1. прочность и долговечность 2. небольшая теплопроводность 3. потребность в квалифицированных рабочих 4. незначительная механизация работ
достоинства недостатки

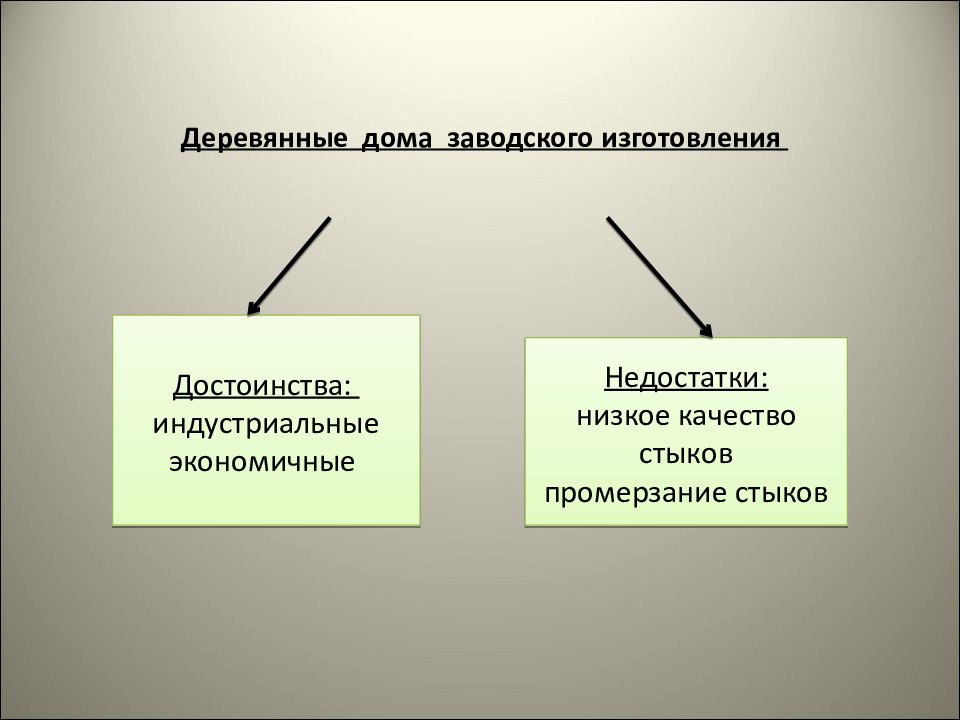

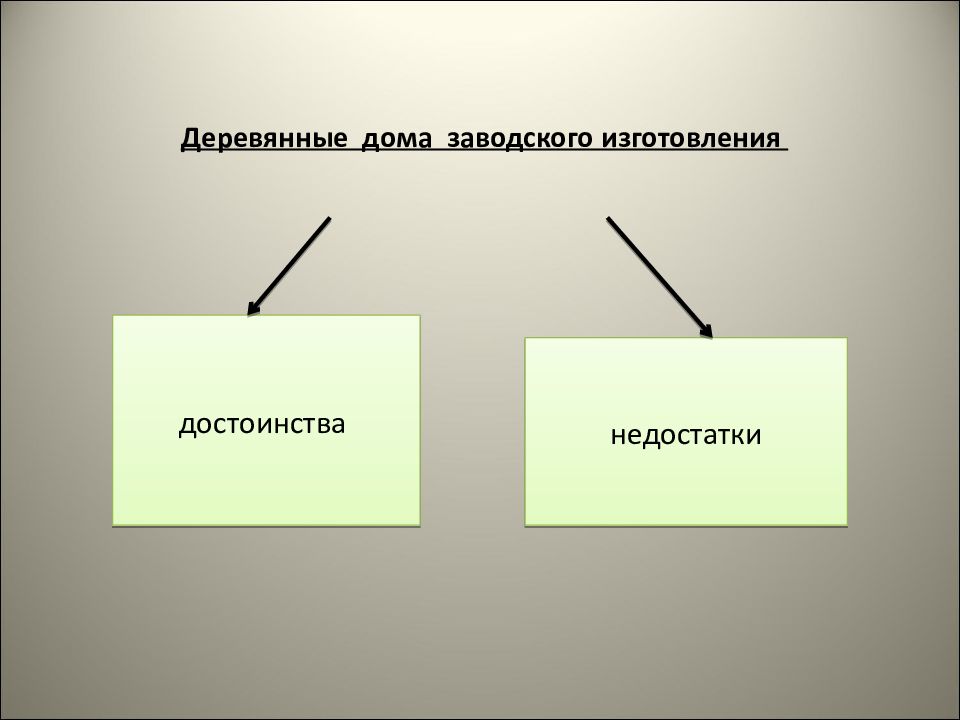

Достоинства: индустриальные экономичные Недостатки: низкое качество стыков промерзание стыков

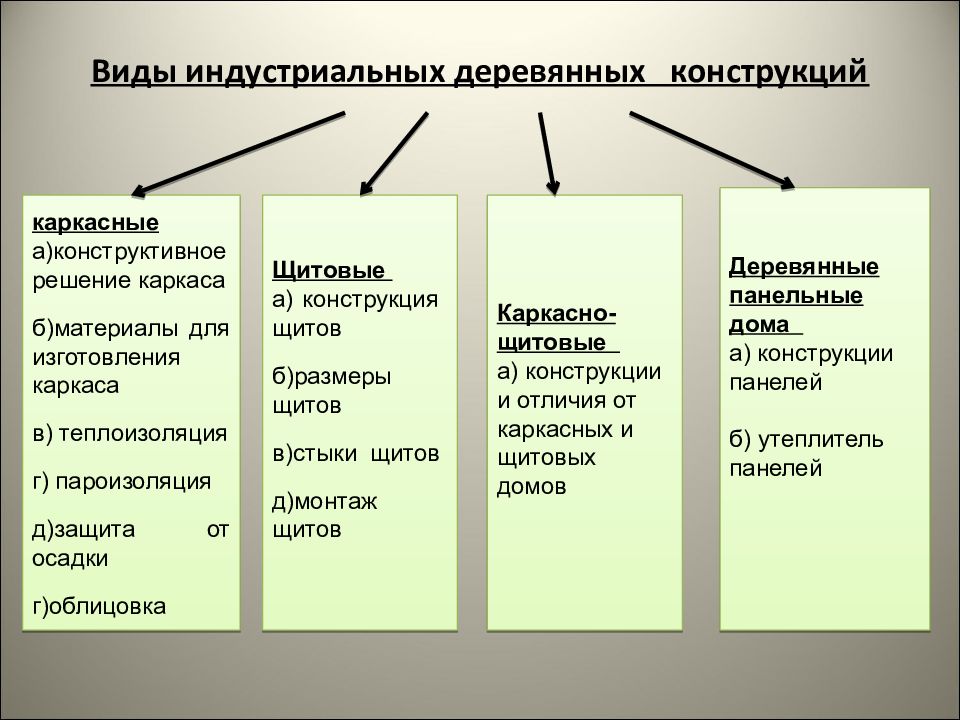

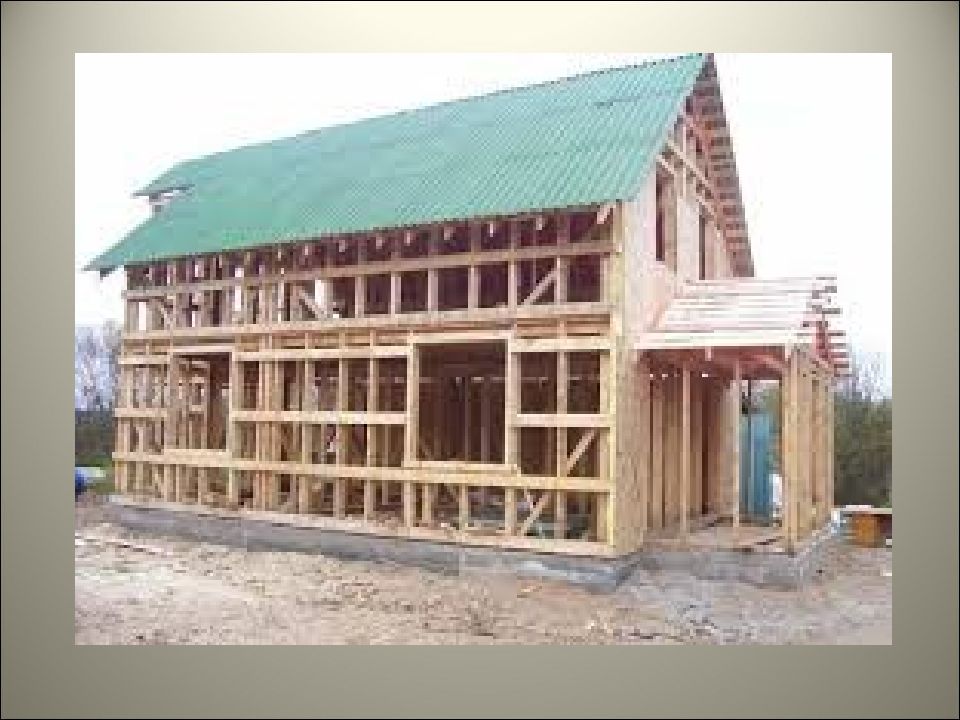

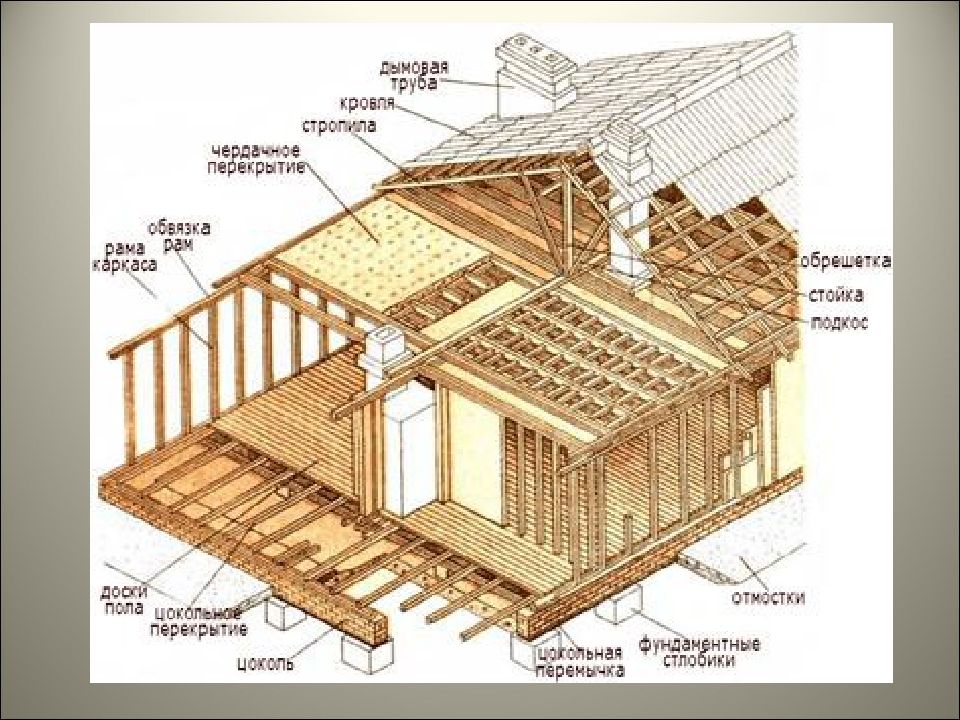

каркасные а)конструктивное решение каркаса б)материалы для изготовления каркаса в) теплоизоляция г) пароизоляция д)защита от осадки г)облицовка Щитовые а) конструкция щитов б)размеры щитов в)стыки щитов д)монтаж щитов Каркасно-щитовые а) конструкции и отличия от каркасных и щитовых домов Деревянные панельные дома а) конструкции панелей б) утеплитель панелей

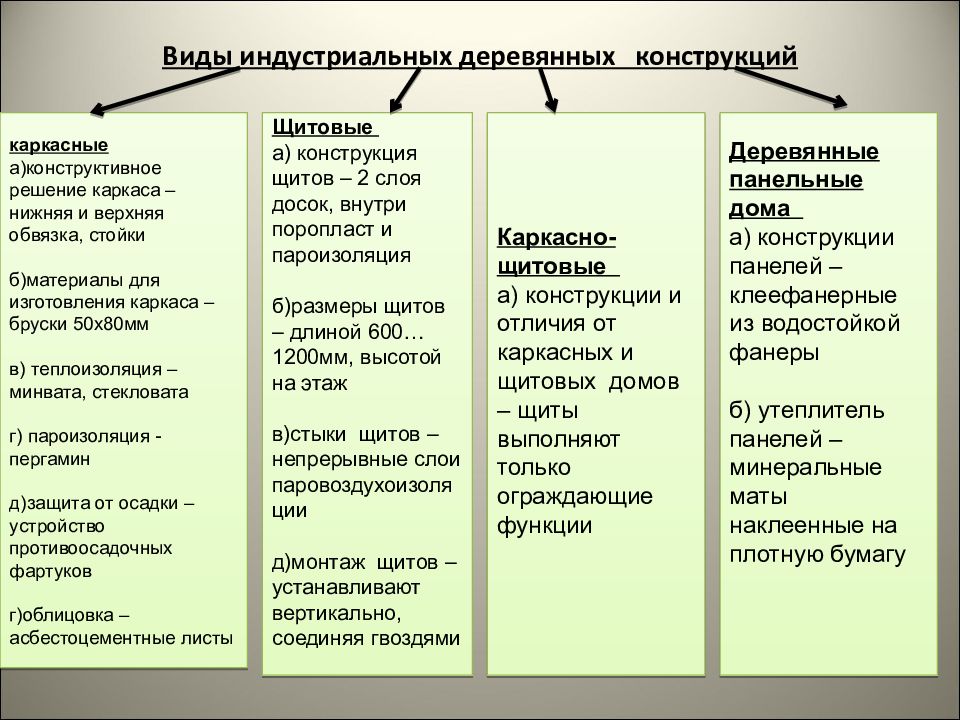

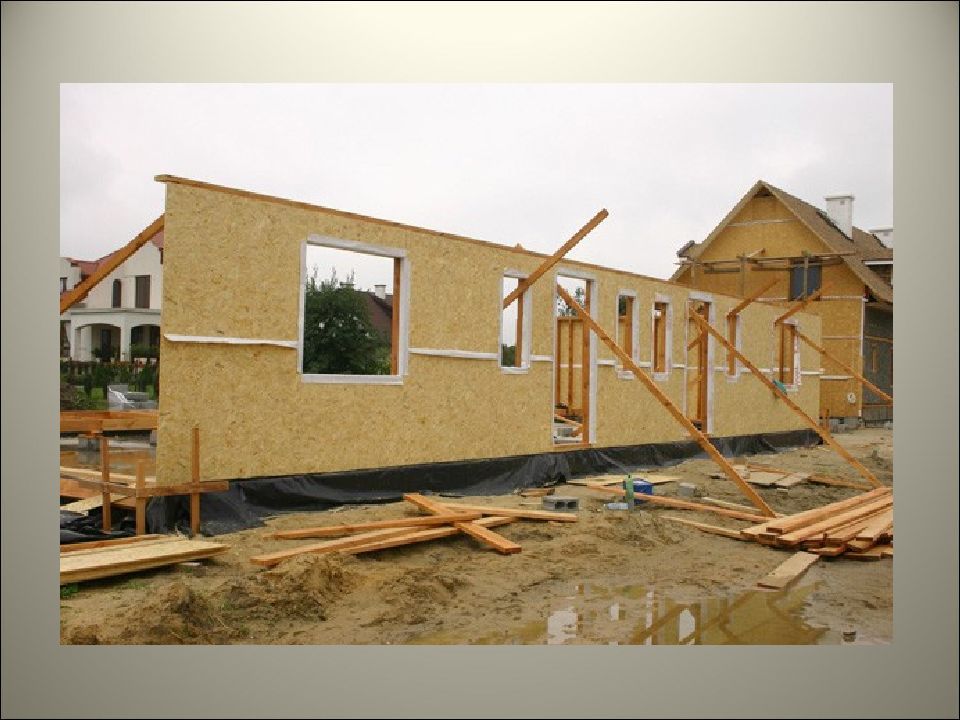

каркасные а)конструктивное решение каркаса – нижняя и верхняя обвязка, стойки б)материалы для изготовления каркаса – бруски 50х80мм в) теплоизоляция – минвата, стекловата г) пароизоляция - пергамин д)защита от осадки –устройство противоосадочных фартуков г)облицовка – асбестоцементные листы Щитовые а) конструкция щитов – 2 слоя досок, внутри поропласт и пароизоляция б)размеры щитов – длиной 600…1200мм, высотой на этаж в)стыки щитов – непрерывные слои паровоздухоизоляции д)монтаж щитов – устанавливают вертикально, соединяя гвоздями Каркасно-щитовые а) конструкции и отличия от каркасных и щитовых домов – щиты выполняют только ограждающие функции Деревянные панельные дома а) конструкции панелей – клеефанерные из водостойкой фанеры б) утеплитель панелей – минеральные маты наклеенные на плотную бумагу

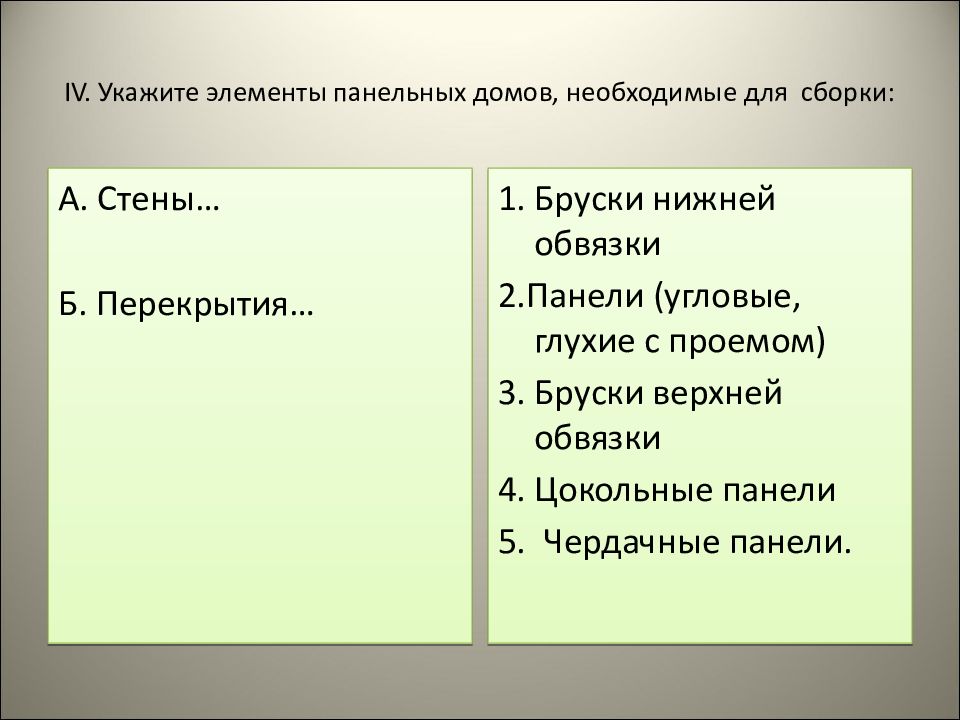

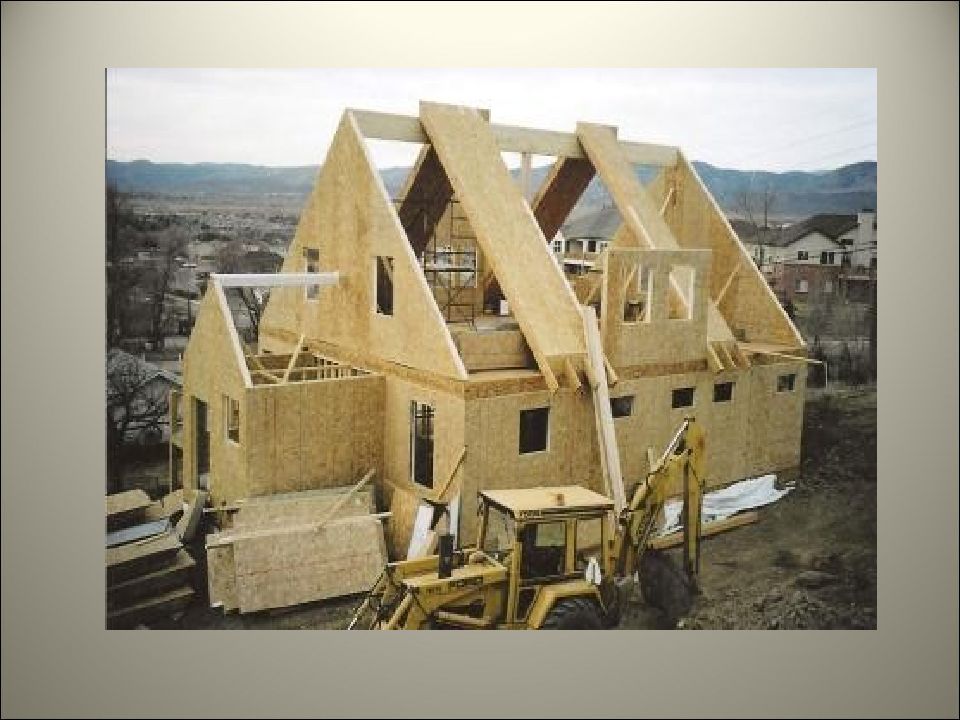

А. Стены… Б. Перекрытия… 1. Бруски нижней обвязки 2.Панели (угловые, глухие с проемом) 3. Бруски верхней обвязки 4. Цокольные панели 5. Чердачные панели.

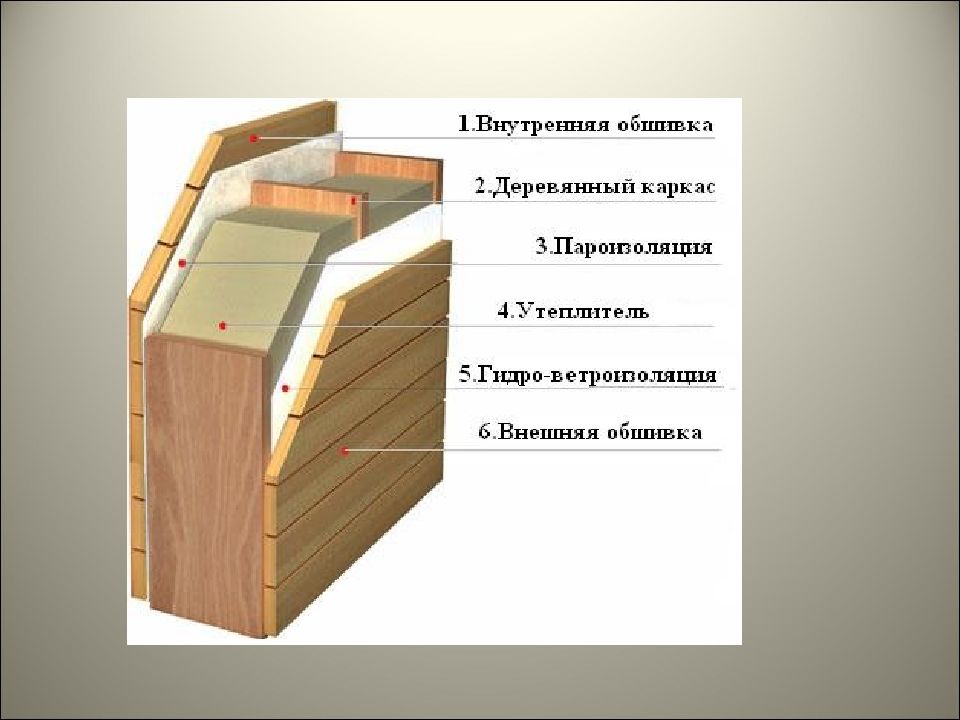

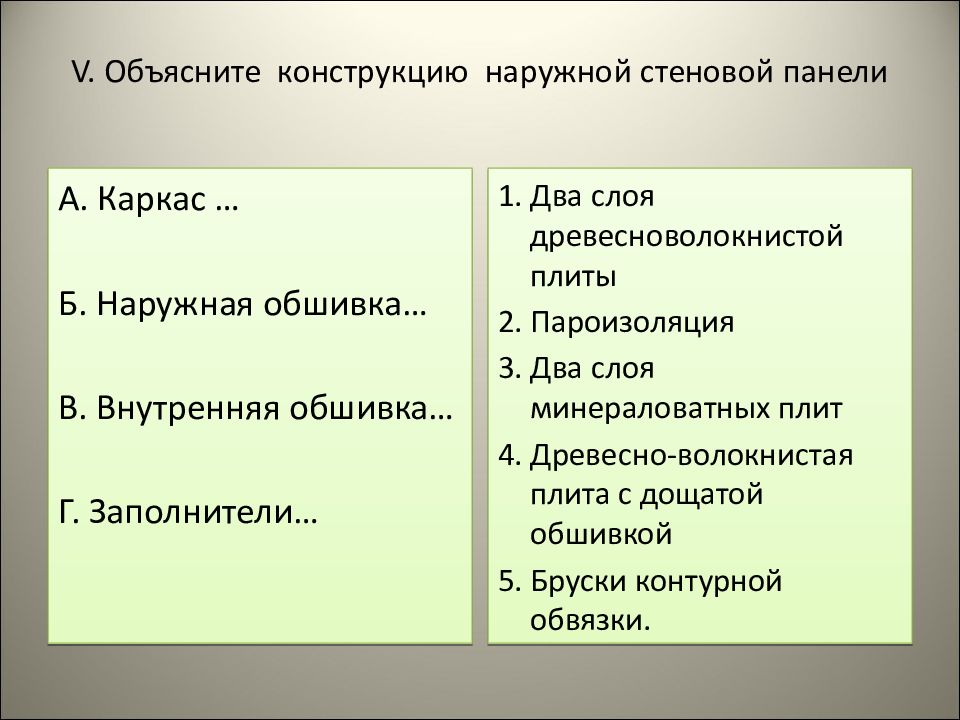

А. Каркас … Б. Наружная обшивка… В. Внутренняя обшивка… Г. Заполнители… 1. Два слоя древесноволокнистой плиты 2. Пароизоляция 3. Два слоя минераловатных плит 4. Древесно-волокнистая плита с дощатой обшивкой 5. Бруски контурной обвязки.

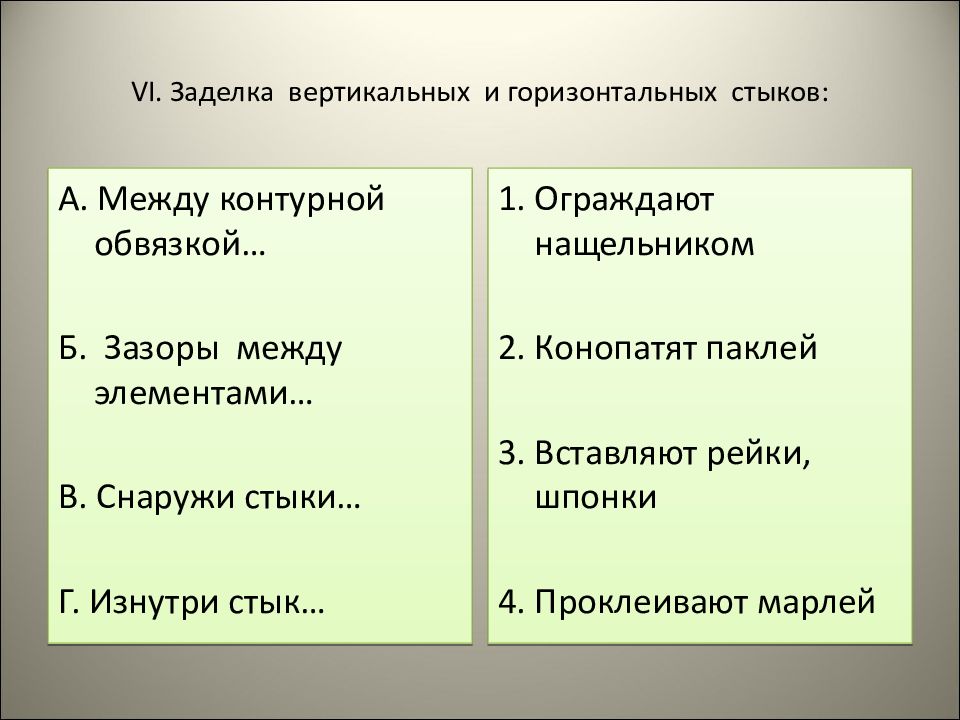

А. Между контурной обвязкой… Б. Зазоры между элементами… В. Снаружи стыки… Г. Изнутри стык… 1. Ограждают нащельником 2. Конопатят паклей 3. Вставляют рейки, шпонки 4. Проклеивают марлей

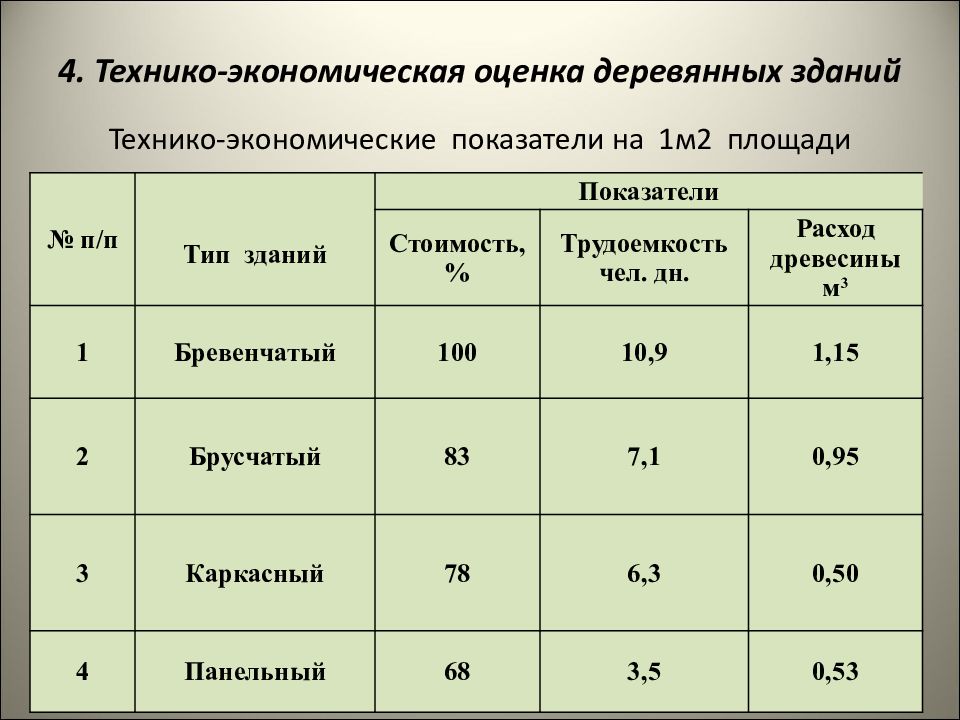

Технико-экономические показатели на 1м2 площади № п/п Тип зданий Показатели Стоимость, % Трудоемкость чел. дн. Расход древесины м 3 1 Бревенчатый 100 10,9 1,15 2 Брусчатый 83 7,1 0,95 3 Каркасный 78 6,3 0,50 4 Панельный 68 3,5 0,53
Эффективность деревянных панельных зданий подтверждается показателями 1. Стоимостью 2. Трудоемкостью 3. Расходом древесины
А. Тип здания с наибольшей трудоемкостью… Б. Типы зданий с примерно одинаковым расходом древесины… 1. Бревенчатый 2. Брусчатый 3. Каркасный 4. Панельный Укажите:
П. Г. Буга «Гражданские, промышленные и сельскохозяйственные здания» М.; Высшая школа 2015 г стр. 125-132
