Керамика
Стекла

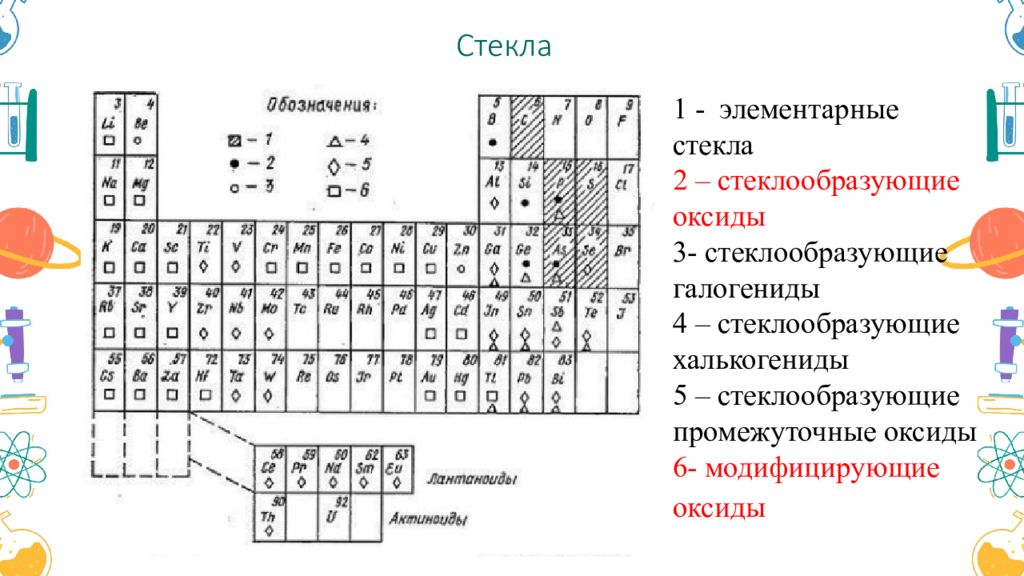

1 - элементарные стекла 2 – стеклообразующие оксиды 3- стеклообразующие галогениды 4 – стеклообразующие халькогениды 5 – стеклообразующие промежуточные оксиды 6- модифицирующие оксиды Стекла

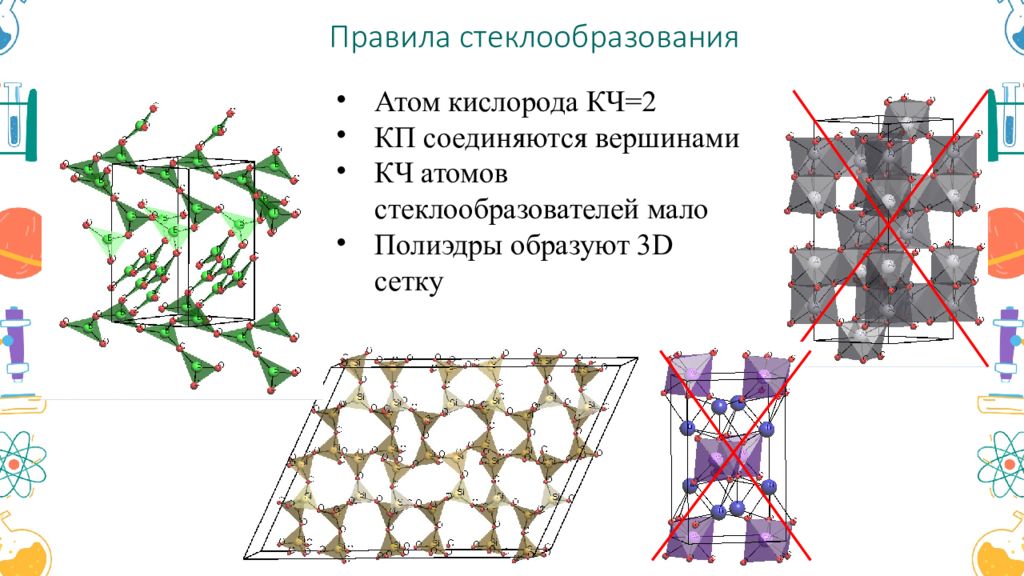

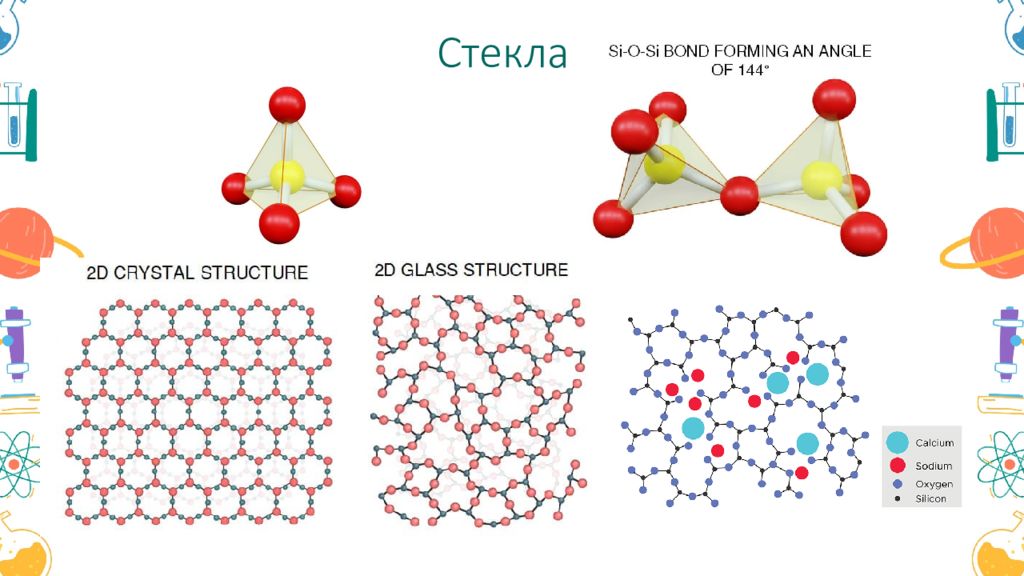

Атом кислорода КЧ=2 КП соединяются вершинами КЧ атомов стеклообразователей мало Полиэдры образуют 3 D сетку Правила стеклообразования

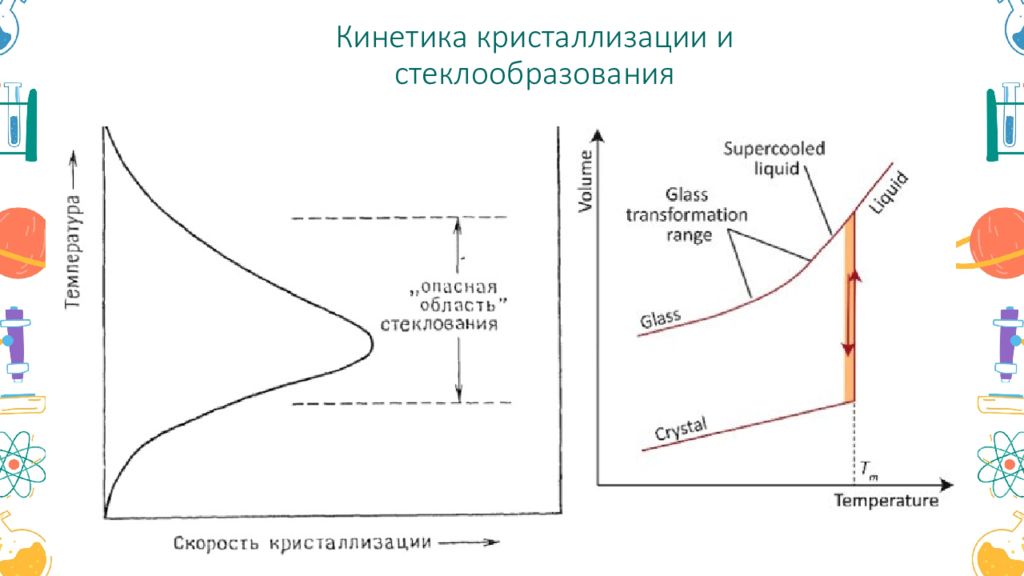

Кинетика кристаллизации и стеклообразования

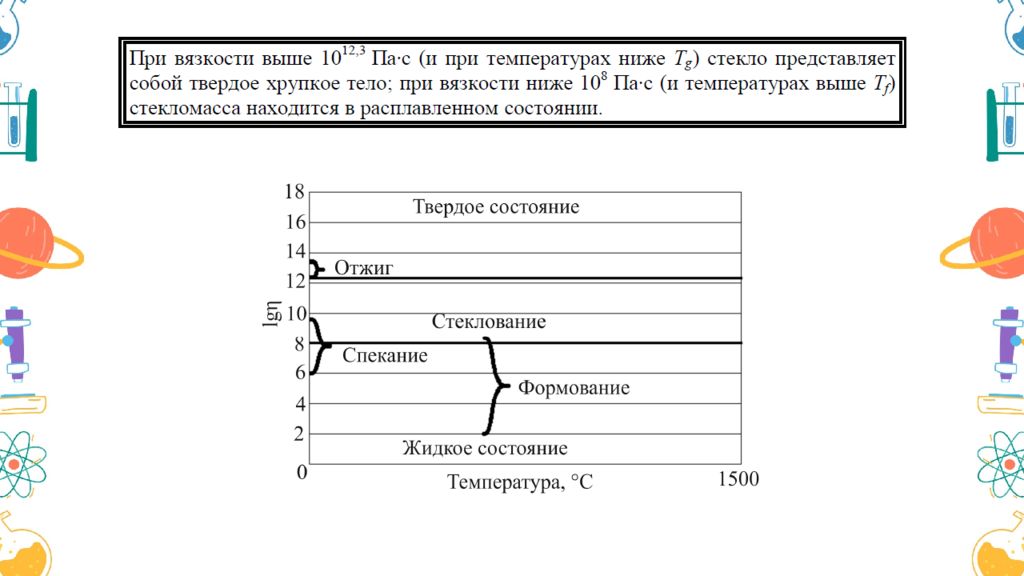

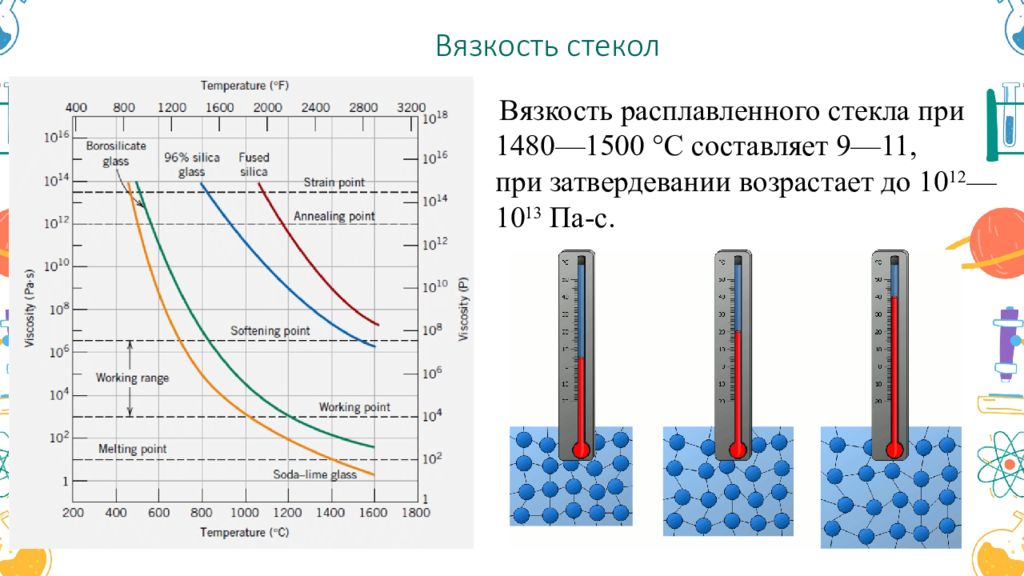

Вязкость расплавленного стекла при 1480—1500 °С составляет 9—11, при затвердевании возрастает до 10 12 —10 13 Па-с. Вязкость стекол

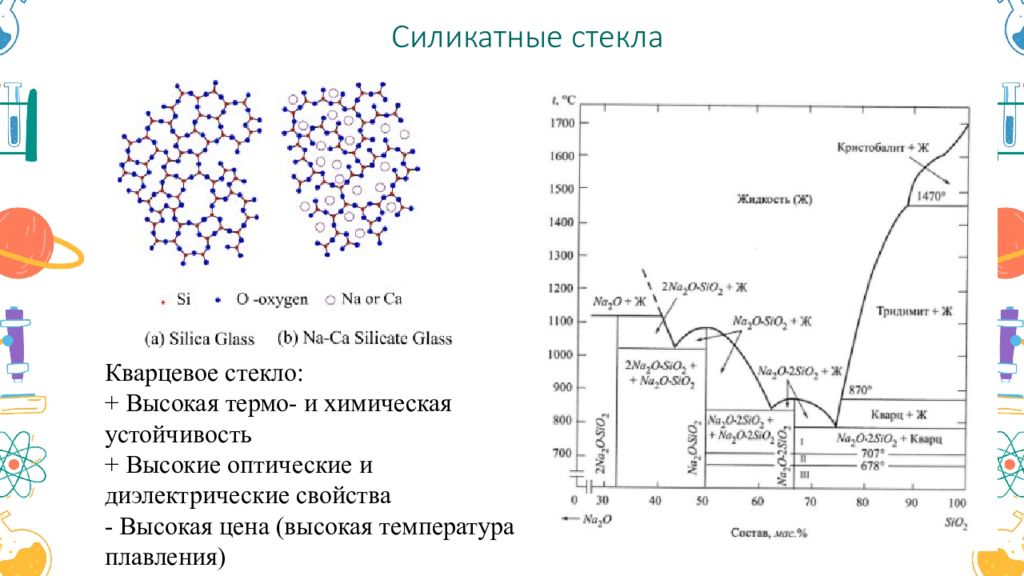

Силикатные стекла Кварцевое стекло: + Высокая термо - и химическая устойчивость + Высокие оптические и диэлектрические свойства - Высокая цена (высокая температура плавления)

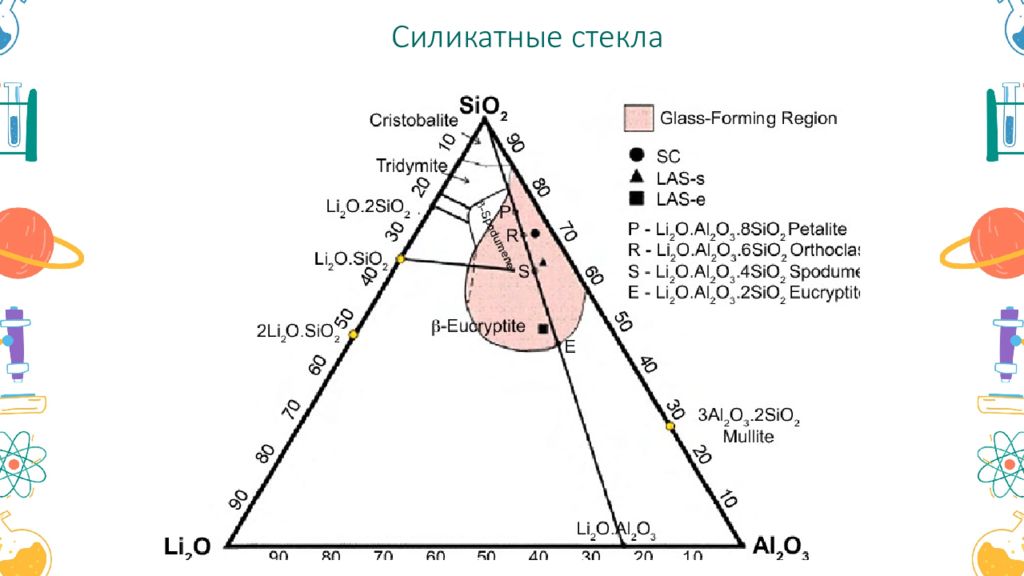

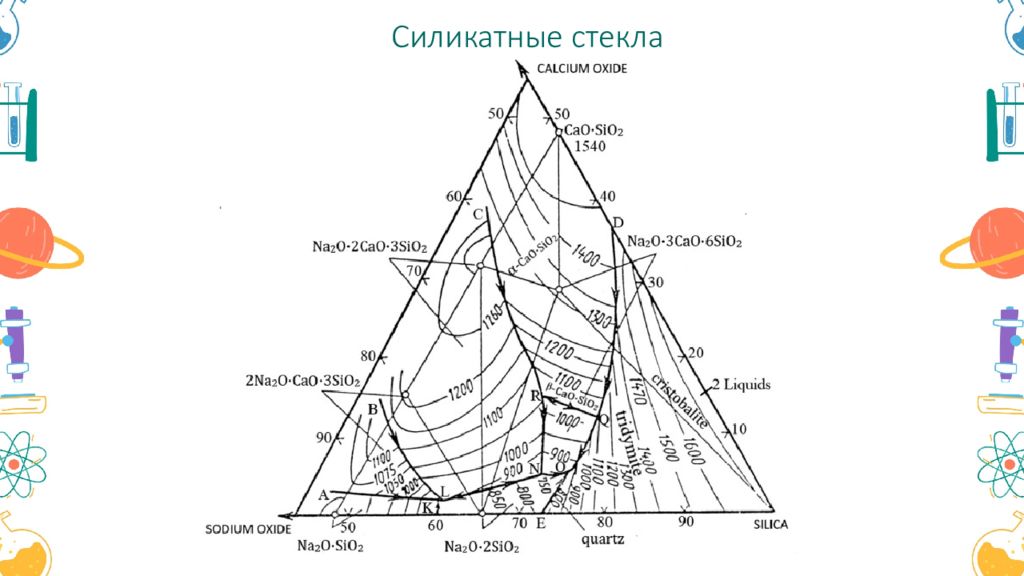

Силикатные стекла
Силикатные стекла

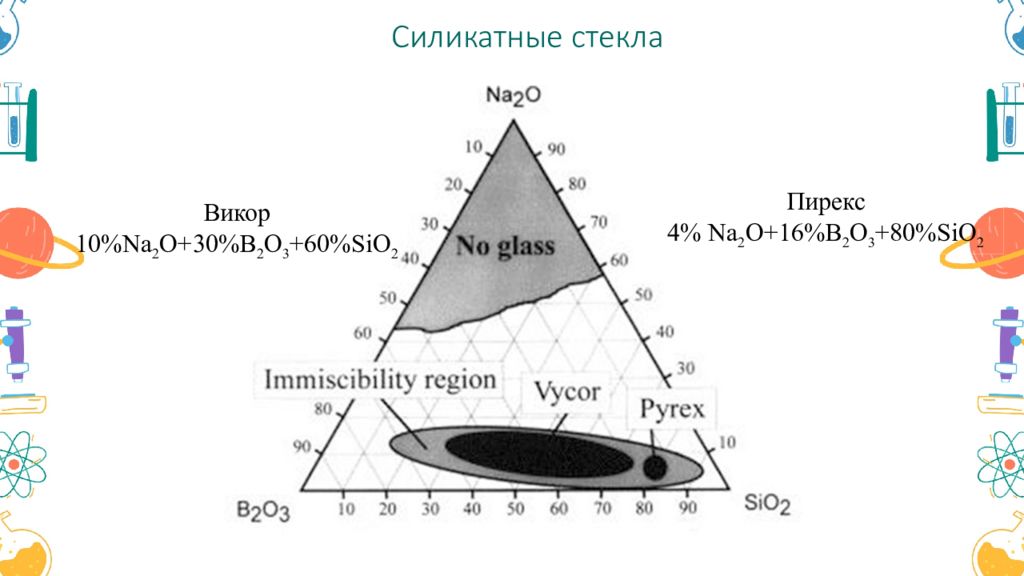

Пирекс 4% Na 2 O+16%B 2 O 3 +80%SiO 2 Силикатные стекла Викор 10%Na 2 O+30%B 2 O 3 +60%SiO 2

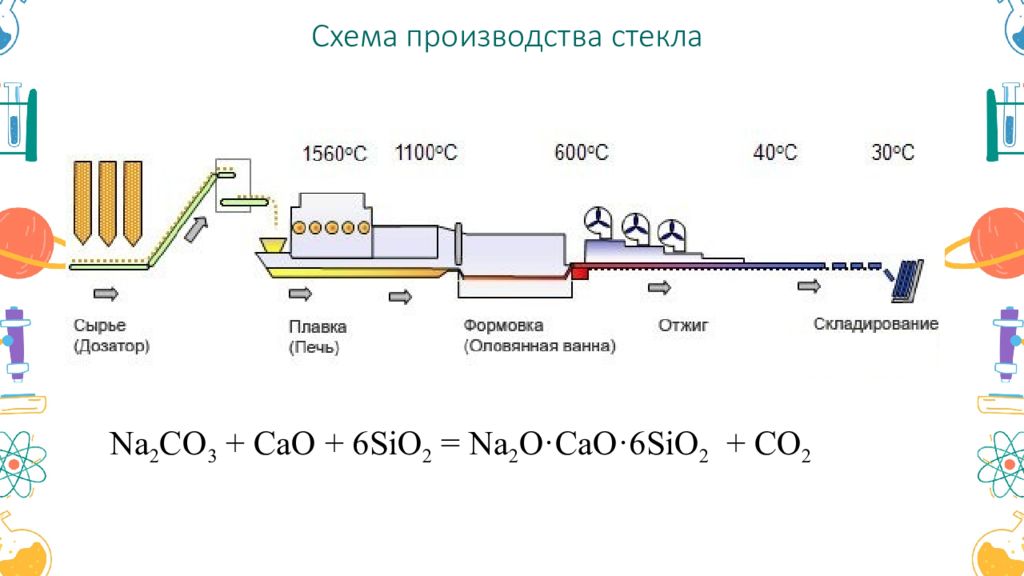

Na 2 CO 3 + CaO + 6SiO 2 = Na 2 O·CaO·6SiO 2 + С O 2 Схема производства стекла

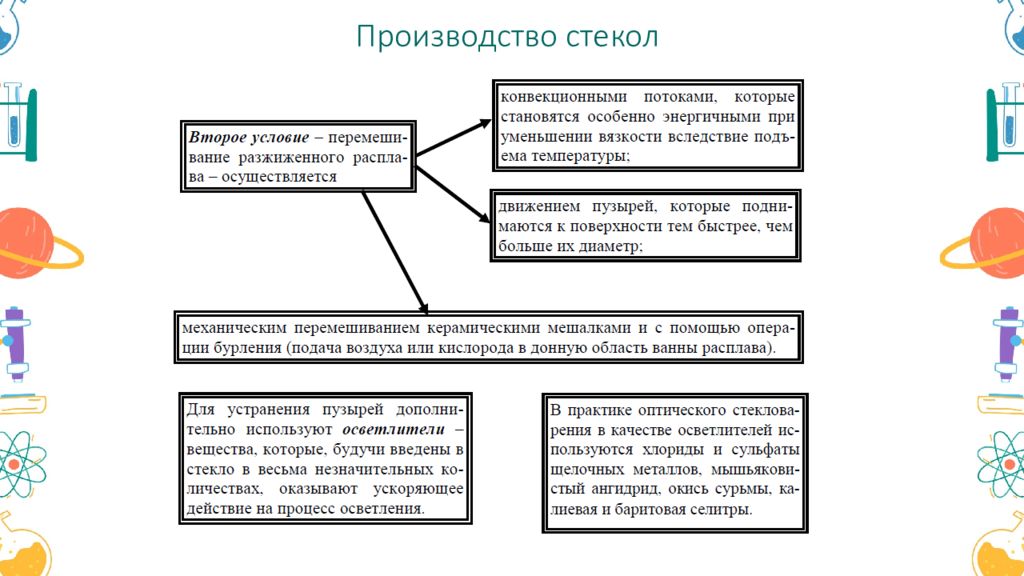

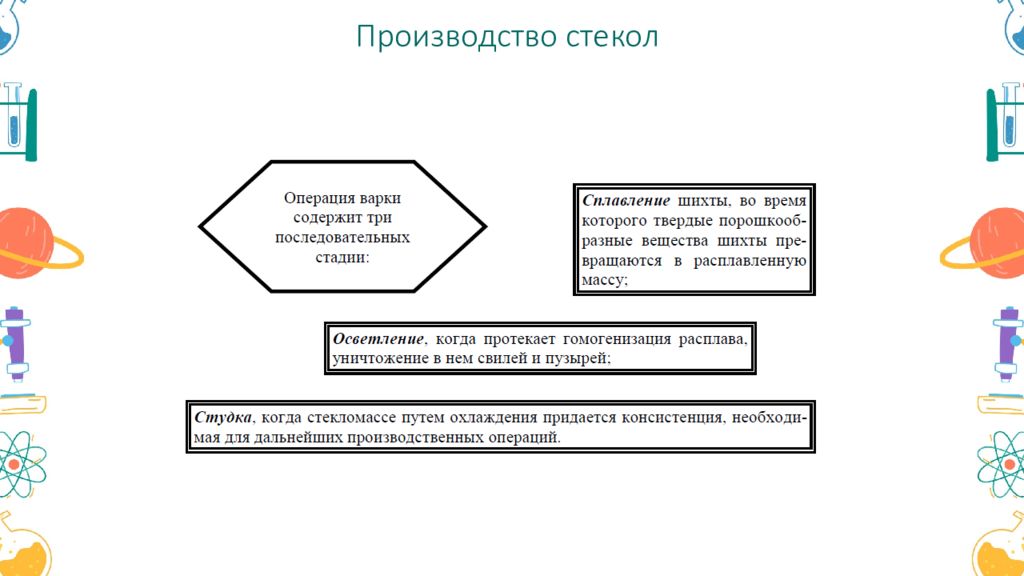

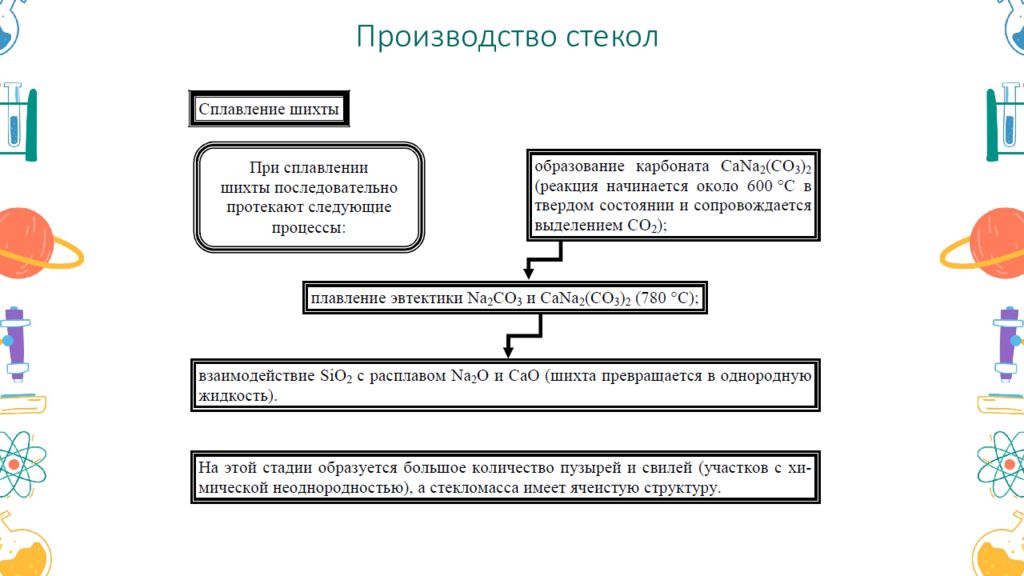

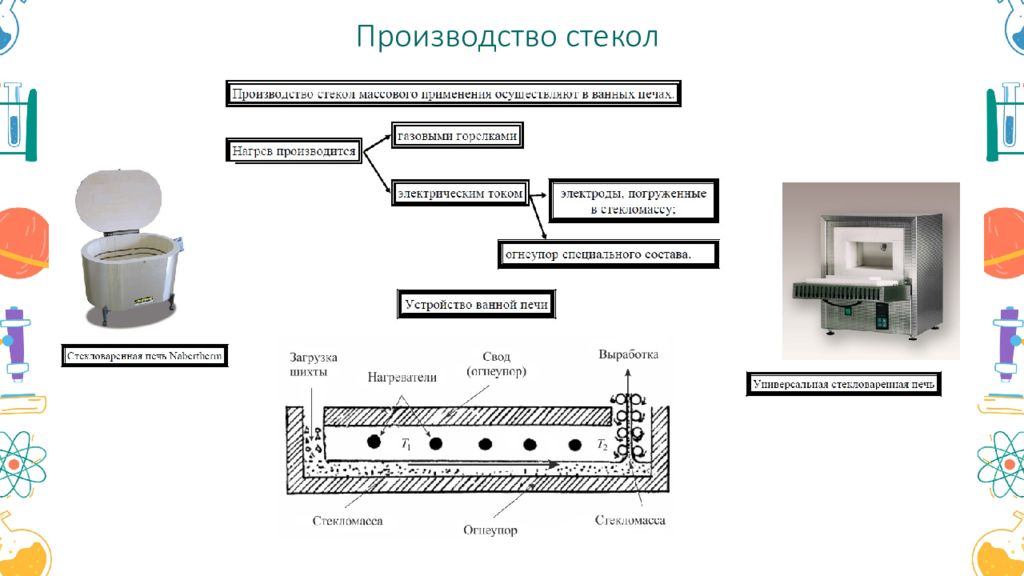

Производство стекол

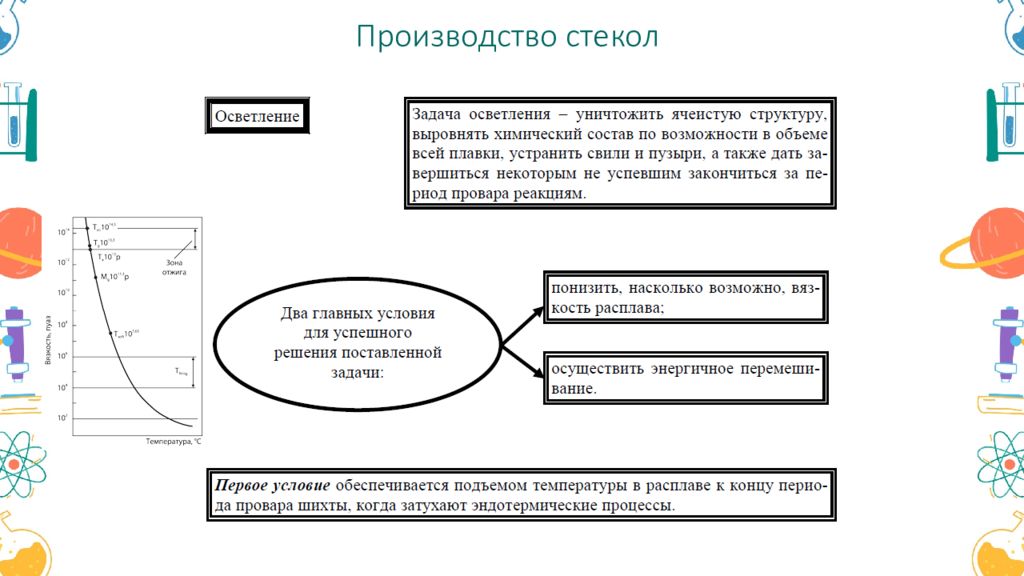

Производство стекол
Производство стекол
Производство стекол
Производство стекол

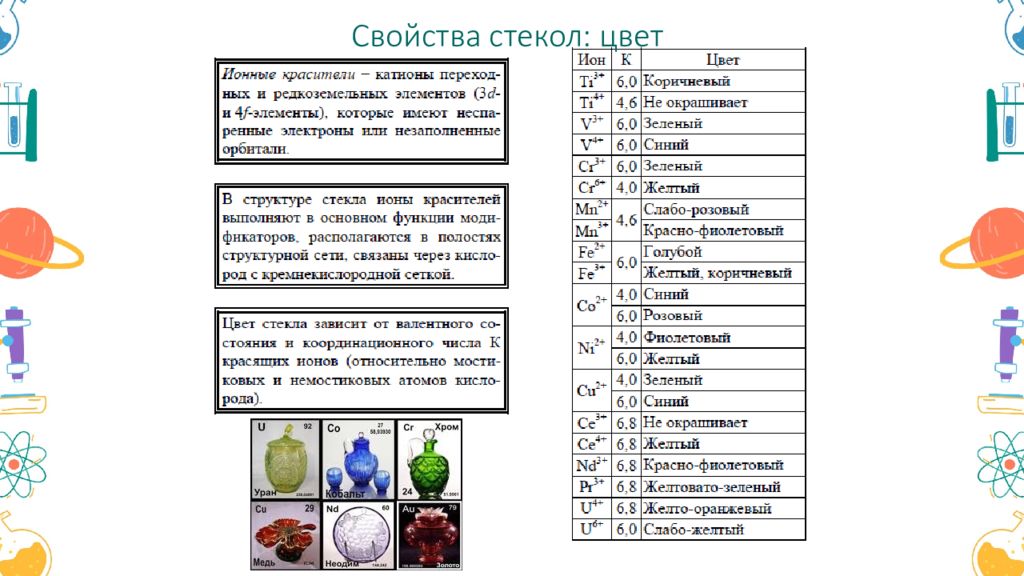

Свойства стекол: цвет

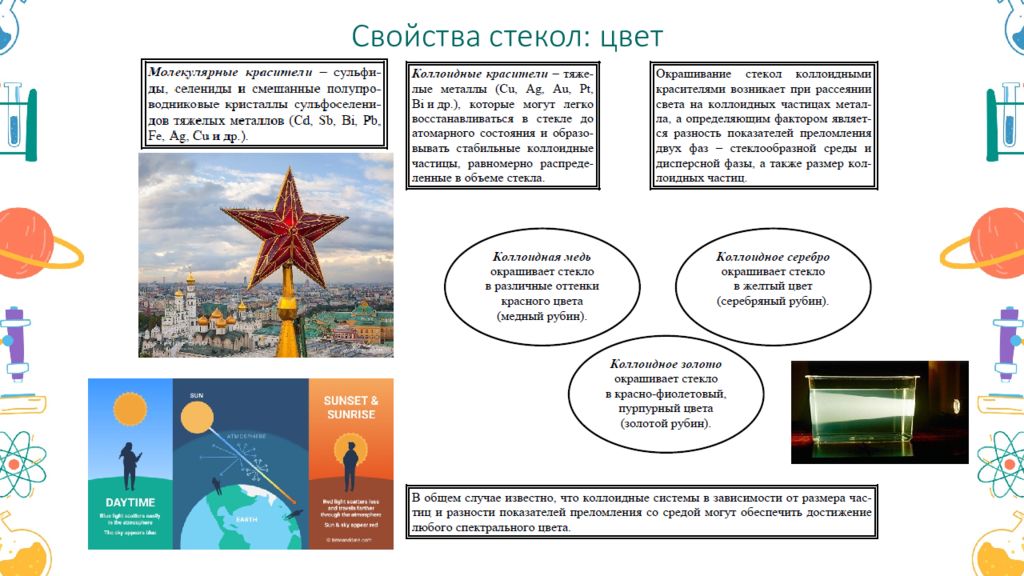

Свойства стекол: цвет

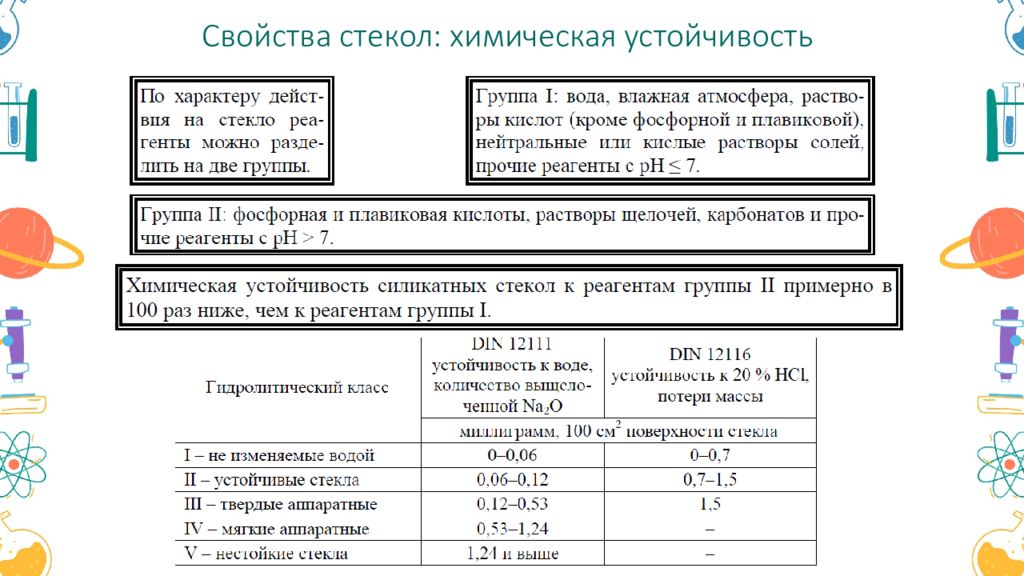

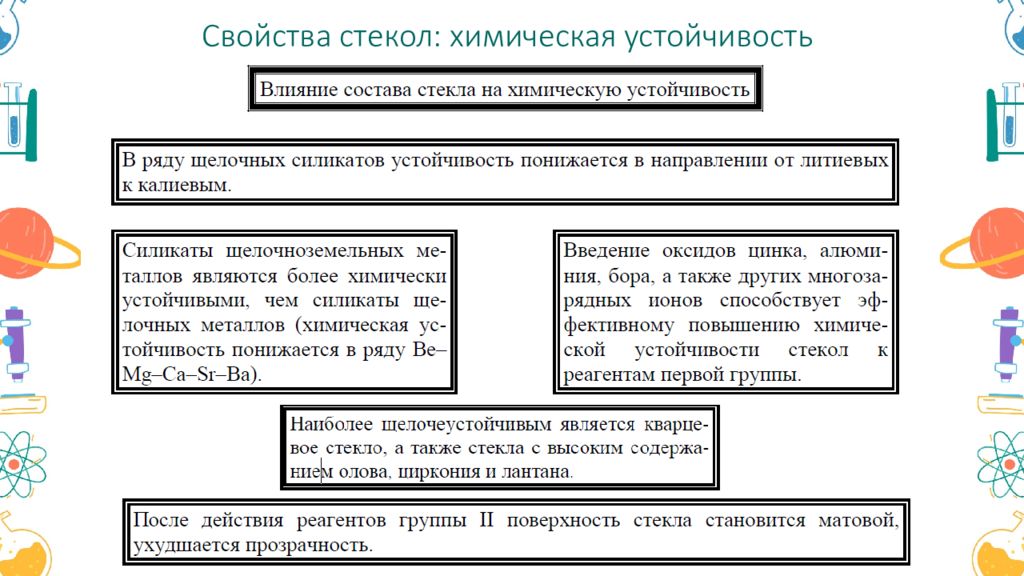

Свойства стекол: химическая устойчивость
Свойства стекол: химическая устойчивость

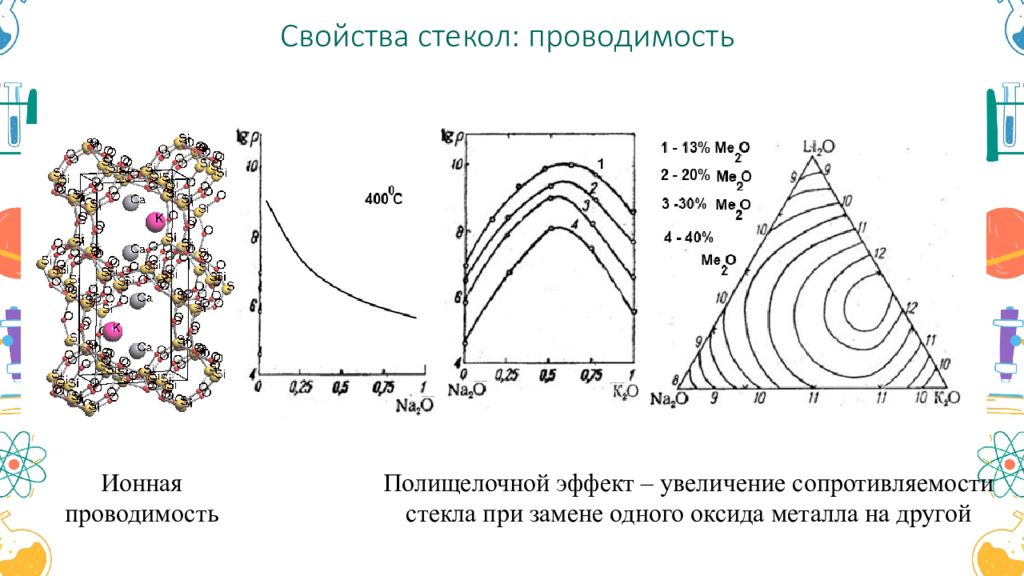

Полищелочной эффект – увеличение сопротивляемости стекла при замене одного оксида металла на другой Ионная проводимость Свойства стекол : проводимость

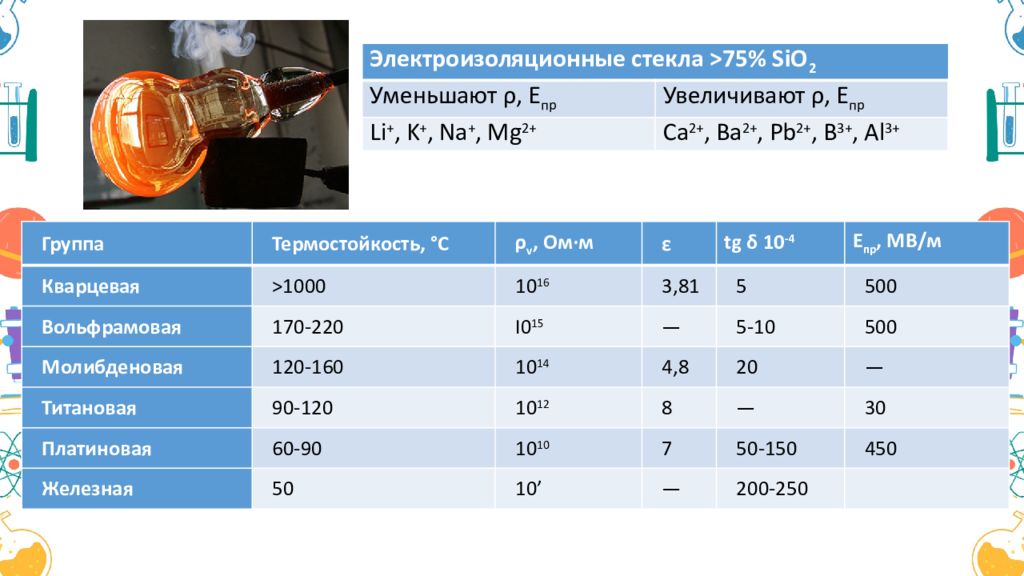

Группа Термостойкость, °С ρ v, Ом ∙ м ε tg δ 10 - 4 Е пр, МВ/м Кварцевая >1000 10 16 3,81 5 500 Вольфрамовая 170-220 I0 15 — 5-10 500 Молибденовая 120-160 10 14 4,8 20 — Титановая 90-120 10 12 8 — 30 Платиновая 60-90 10 10 7 50-150 450 Железная 50 10’ — 200-250 Электроизоляционные стекла >75% SiO 2 Уменьшают ρ, Е пр Увеличивают ρ, Е пр Li +, K +, Na +, Mg 2+ Ca 2+, Ba 2+, Pb 2+, B 3+, Al 3+

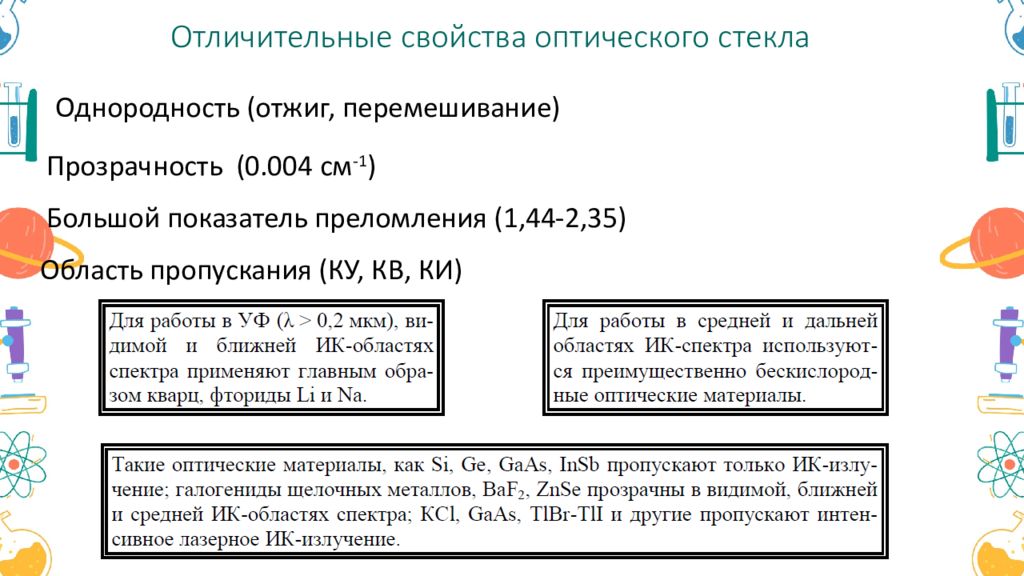

Отличительные свойства оптического стекла Однородность (отжиг, перемешивание) Прозрачность ( 0.004 c м -1 ) Большой показатель преломления (1,44-2,35) Область пропускания (КУ, КВ, КИ)

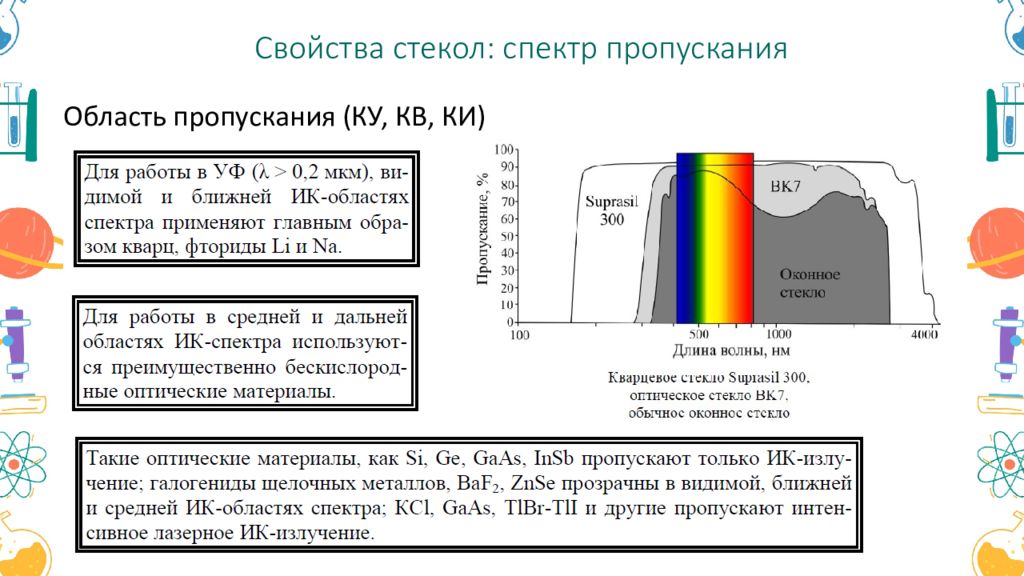

Свойства стекол: спектр пропускания Область пропускания (КУ, КВ, КИ)

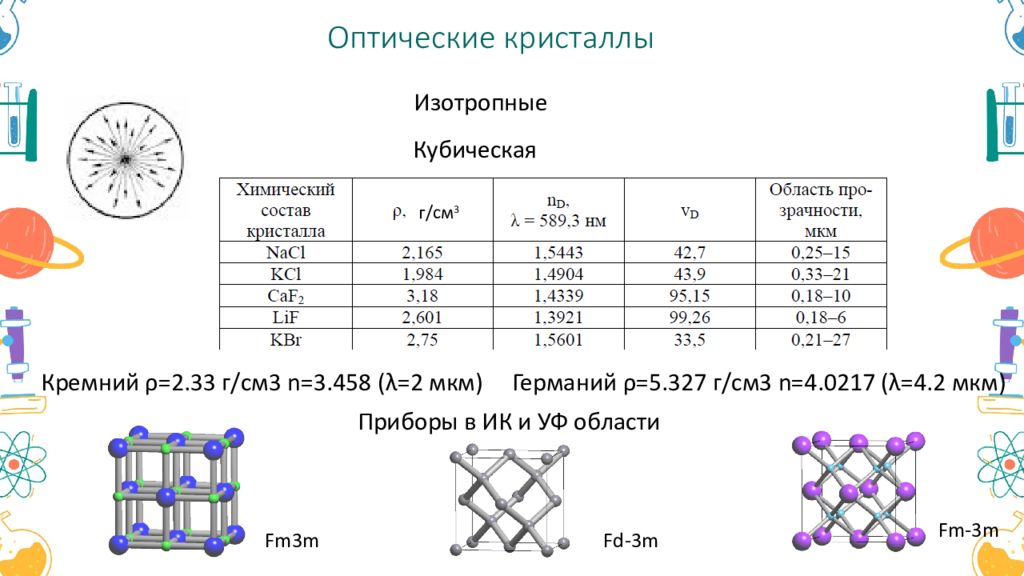

Оптические кристаллы Изотропные Кубическая Германий ρ =5.327 г/см3 n= 4. 0217 ( λ = 4. 2 мкм) г/см 3 Кремний ρ =2.33 г/см3 n=3.458 ( λ =2 мкм) Приборы в ИК и УФ области Fm3m Fm-3m Fd-3m

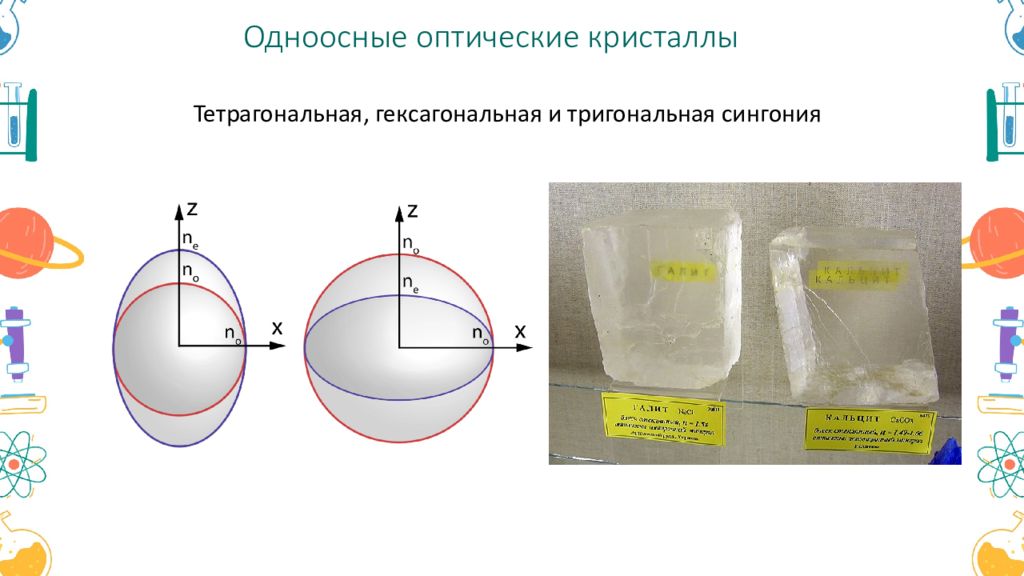

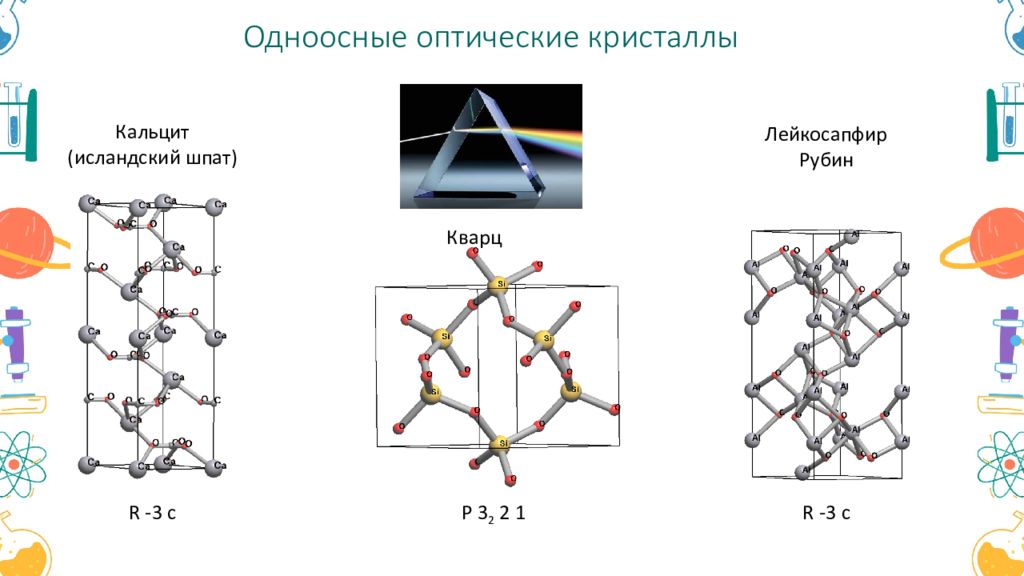

Одноосные оптические кристаллы Тетрагональная, гексагональная и тригональная сингония
R -3 c P 3 2 2 1 Одноосные оптические кристаллы R -3 c Кальцит (исландский шпат) Кварц Лейкосапфир Рубин
