Изучить презентацию, посмотреть видое, составить топографический план пришкольной территории
ОБЗР 10 класс

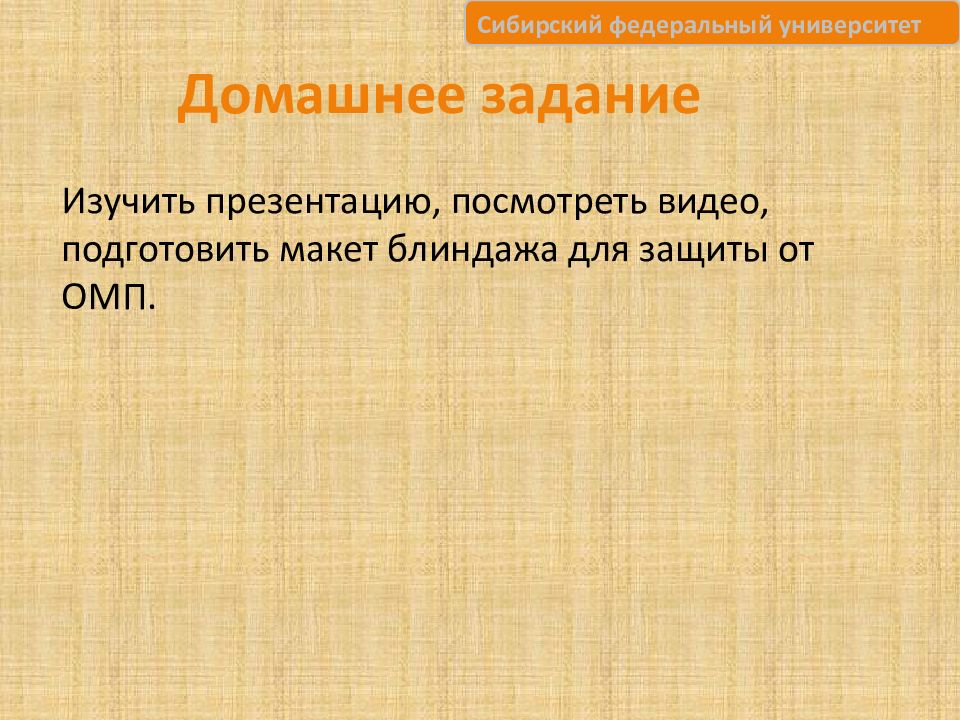

Изучить презентацию, посмотреть видео, подготовить макет блиндажа для защиты от ОМП.
1.Назначение и типы войсковых фортификационных сооружений. Способы маскировки. Инженерные мероприятия маскировки и требования, предъявляемые к ним. 2. Фортификационные сооружения, возводимые на позициях и в районах, занимаемых подразделениями. Сооружения для защиты личного состава и техники.

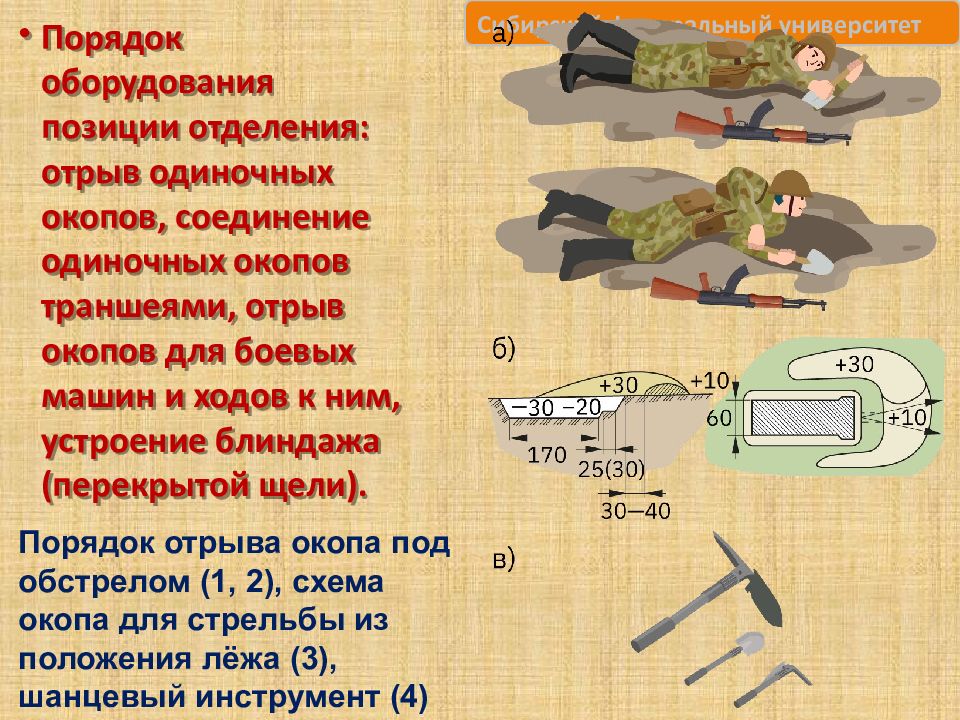

Порядок отрыва окопа под обстрелом (1, 2), схема окопа для стрельбы из положения лёжа (3), шанцевый инструмент (4)

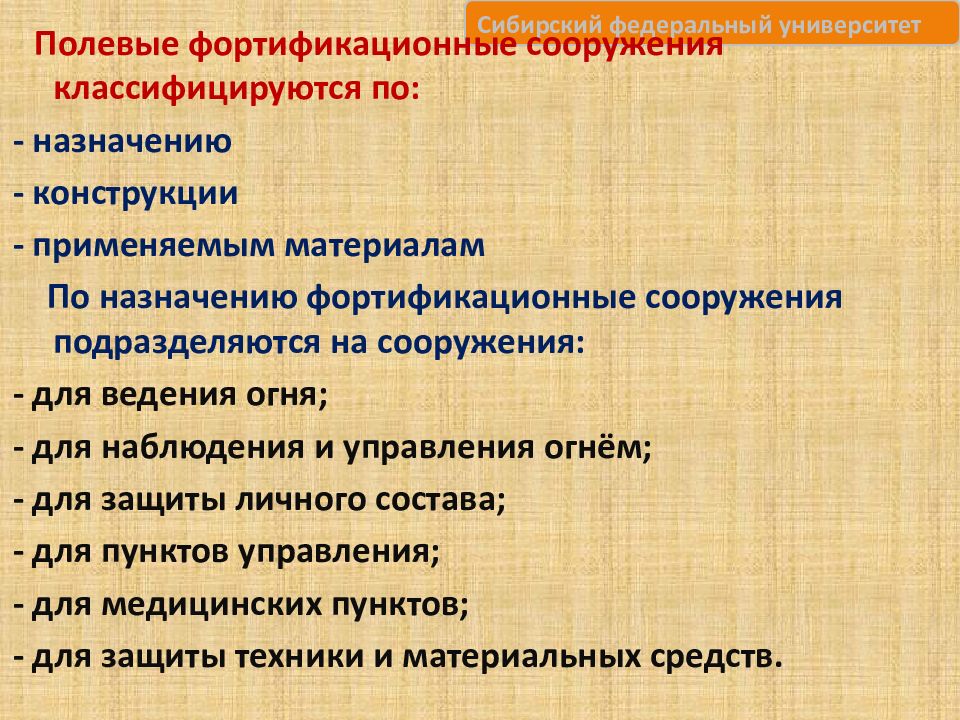

Полевые фортификационные сооружения классифицируются по: - назначению - конструкции - применяемым материалам По назначению фортификационные сооружения подразделяются на сооружения: - для ведения огня; - для наблюдения и управления огнём; - для защиты личного состава; - для пунктов управления; - для медицинских пунктов; - для защиты техники и материальных средств.
По конструкции (способу защиты от средств поражения) фортификационные сооружения подразделяются на сооружения: - открытого типа; -полузакрытого типа; - закрытого типа.

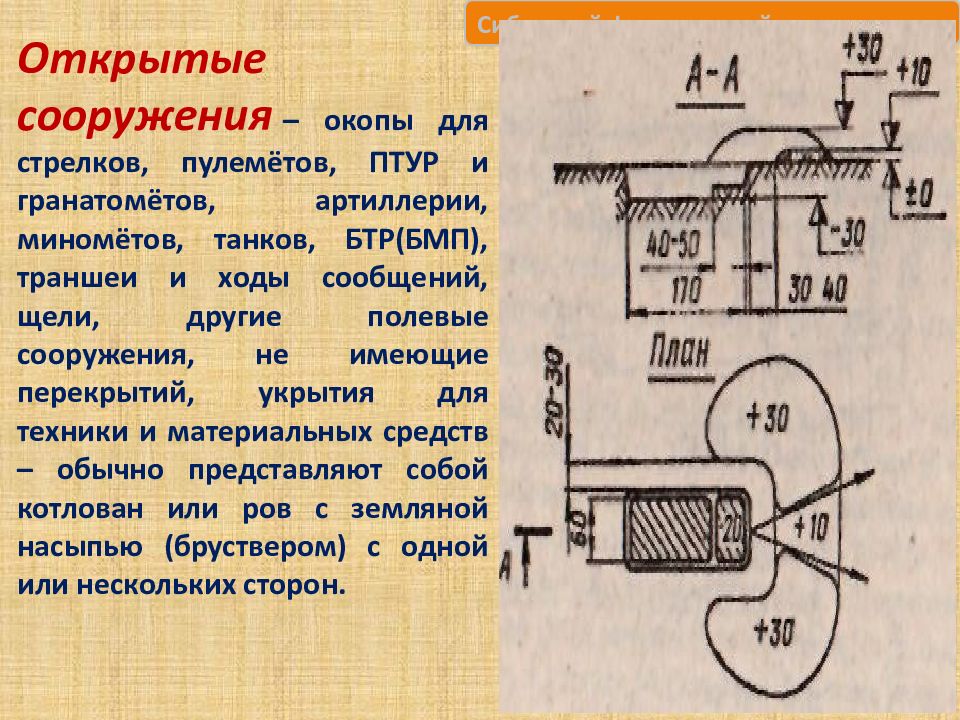

Открытые сооружения – окопы для стрелков, пулемётов, ПТУР и гранатомётов, артиллерии, миномётов, танков, БТР(БМП), траншеи и ходы сообщений, щели, другие полевые сооружения, не имеющие перекрытий, укрытия для техники и материальных средств – обычно представляют собой котлован или ров с земляной насыпью (бруствером) с одной или нескольких сторон.

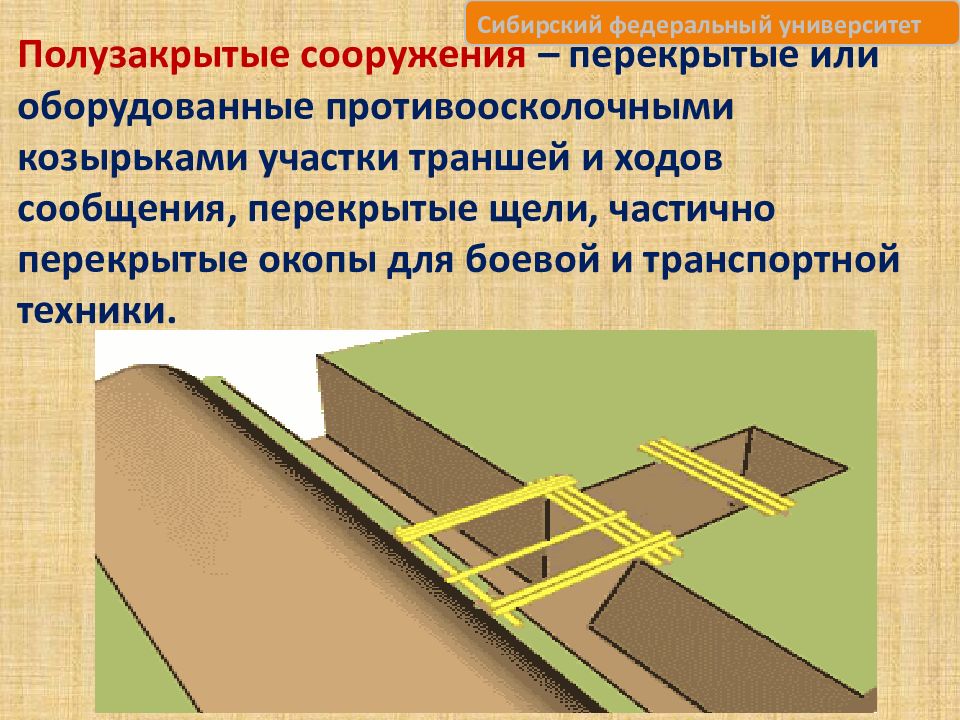

Полузакрытые сооружения – перекрытые или оборудованные противоосколочными козырьками участки траншей и ходов сообщения, перекрытые щели, частично перекрытые окопы для боевой и транспортной техники.

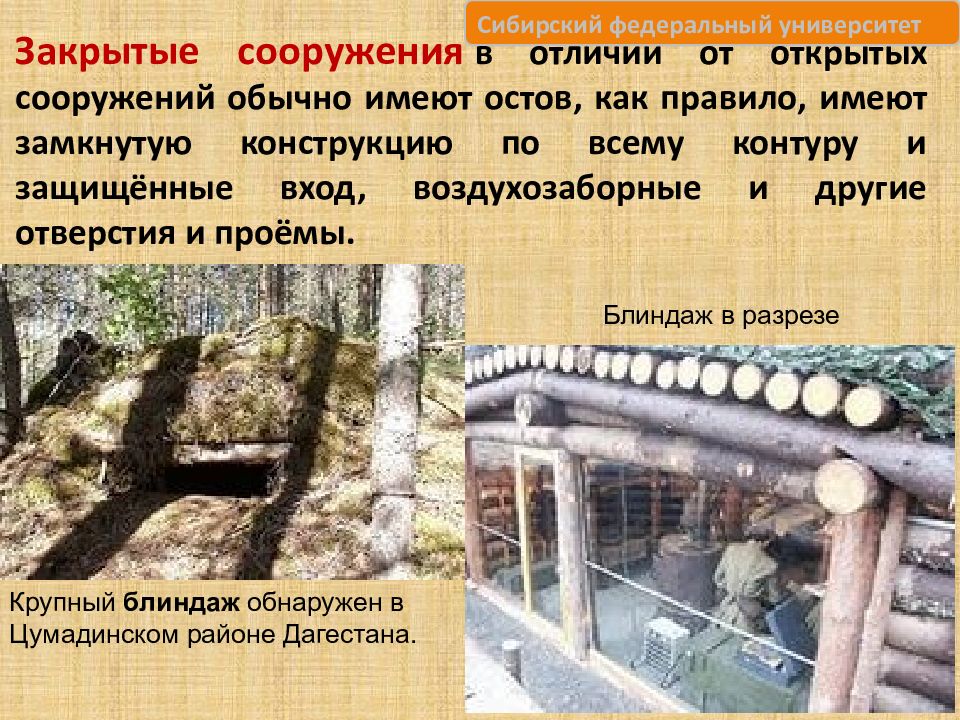

Закрытые сооружения в отличии от открытых сооружений обычно имеют остов, как правило, имеют замкнутую конструкцию по всему контуру и защищённые вход, воздухозаборные и другие отверстия и проёмы. Крупный блиндаж обнаружен в Цумадинском районе Дагестана. Блиндаж в разрезе

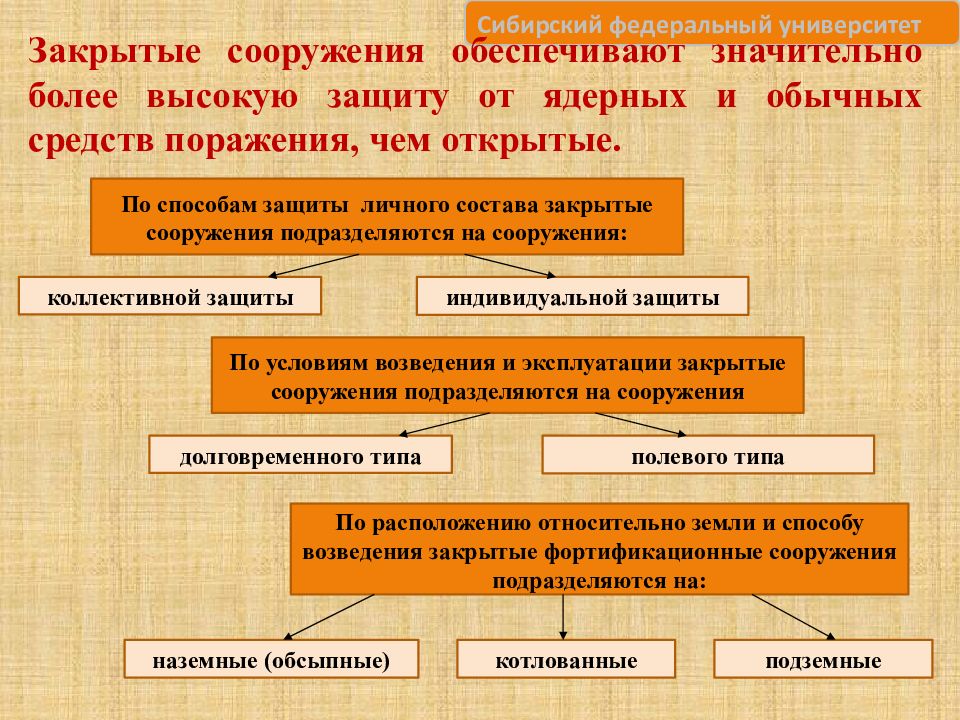

индивидуальной защиты коллективной защиты Закрытые сооружения обеспечивают значительно более высокую защиту от ядерных и обычных средств поражения, чем открытые. По способам защиты личного состава закрытые сооружения подразделяются на сооружения: полевого типа долговременного типа По условиям возведения и эксплуатации закрытые сооружения подразделяются на сооружения наземные (обсыпные) По расположению относительно земли и способу возведения закрытые фортификационные сооружения подразделяются на: котлованные подземные
В зависимости от применяемых материалов полевые фортификационные сооружения могут быть: - земляными; - дерево – земляными; - железобетонными; - каменными; - металлическими; - тканевые; - пластмассовыми; - льдомерзлотными ;
Для укрытия людей от различного рода естественных и создаваемых воздействий, от средств массового поражения используются различного рода сооружения, в том числе на основе жестких каркасов с натянутой на них тканью, или пленкой. Одним из таких сооружений, получившее широкое применение является – легкое каркасно-тканевое сооружение (ЛКТС). Предназначено для защиты личного состава отделений, расчетов и экипажей на позициях и в районах расположения войск. В сооружении могут одновременно размещаться для отдыха сидя 6 человек; при установленных нарах — 2 человека лежа и 2 сидя. Сооружение ЛКТС состоит из остова основного помещения, защитно-герметического люка и сквозникового входа. Остовы основного помещения и сквозникового входа собирают из дюралюминиевого каркаса и оболочки из армированного синтетического пленочного материала. Сооружения устанавливаются в вырытый котлован и засыпаются грунтом. На установку ЛКТС требуется; 14 чел.-час; на извлечение —3,5 чел.-час.
Классификация маскировочных действий по масштабу применения: Маскировка - является одним из видов боевого обеспечения. Включает - комплекс мероприятий, направленных на введение противника в заблуждение относительно наличия и расположения войск (сил флота), различных военных объектов, их состояния, боеготовности и действий, а также планов командования. Стратегическая маскировка осуществляется по решению верховного главнокомандования и включает комплекс мероприятий по сохранению в тайне подготовки стратегических операций, кампаний, а также дезориентации противника относительно истинных намерений и действий вооруженных сил Оперативная маскировка проводится по решению командующего войсками фронта (армией), флотом (флотилией)и направлена на обеспечение скрытности подготовки операций. Тактическая маскировка проводится в соединениях, частях, подразделениях и на отдельных объектах с целью скрыть подготовку боя или наличие (расположение) объектов.

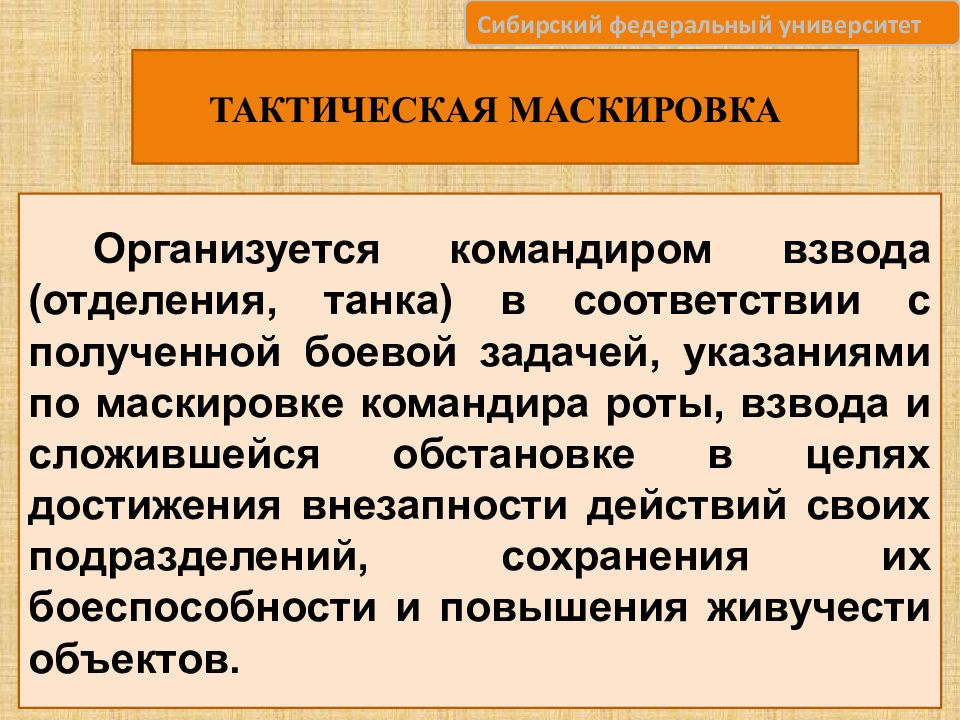

ТАКТИЧЕСКАЯ МАСКИРОВКА Организуется командиром взвода (отделения, танка) в соответствии с полученной боевой задачей, указаниями по маскировке командира роты, взвода и сложившейся обстановке в целях достижения внезапности действий своих подразделений, сохранения их боеспособности и повышения живучести объектов.

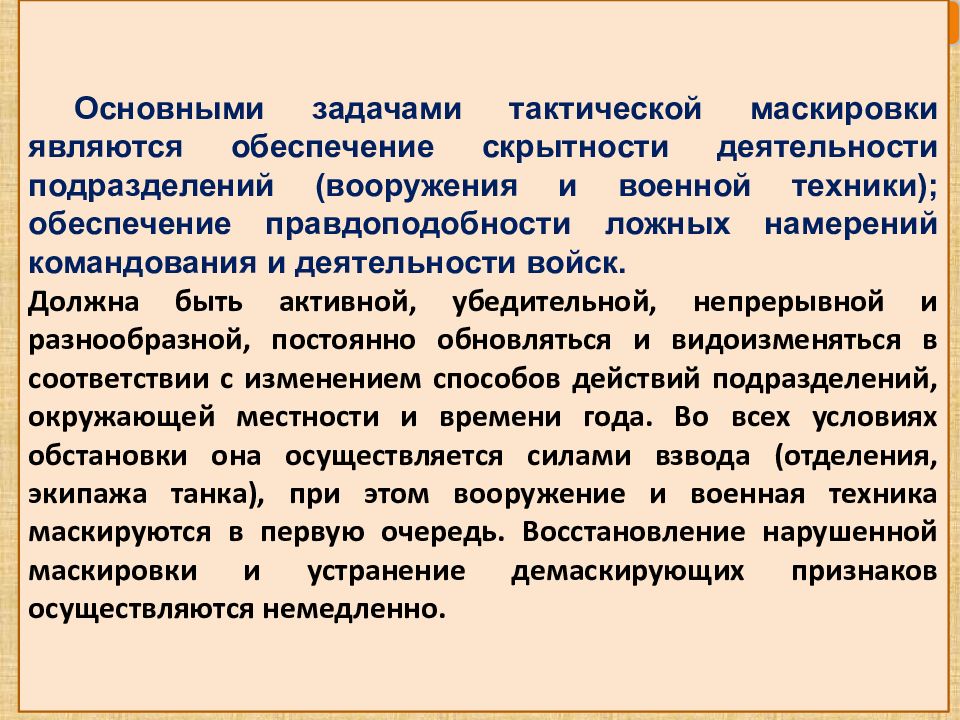

Основными задачами тактической маскировки являются обеспечение скрытности деятельности подразделений (вооружения и военной техники); обеспечение правдоподобности ложных намерений командования и деятельности войск. Должна быть активной, убедительной, непрерывной и разнообразной, постоянно обновляться и видоизменяться в соответствии с изменением способов действий подразделений, окружающей местности и времени года. Во всех условиях обстановки она осуществляется силами взвода (отделения, экипажа танка), при этом вооружение и военная техника маскируются в первую очередь. Восстановление нарушенной маскировки и устранение демаскирующих признаков осуществляются немедленно.

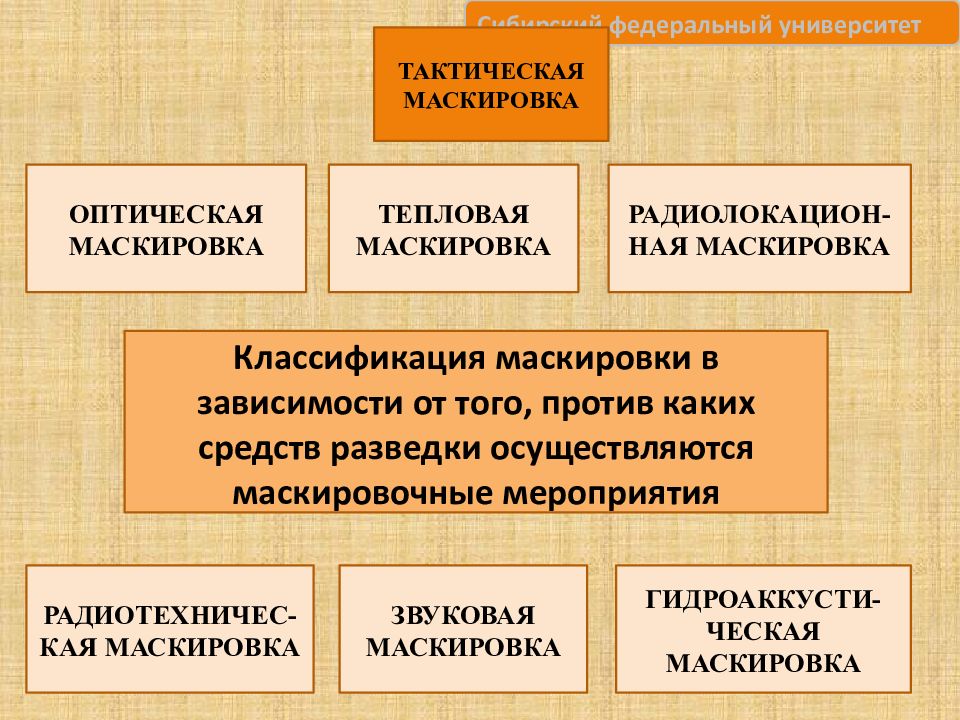

Классификация маскировки в зависимости от того, против каких средств разведки осуществляются маскировочные мероприятия ОПТИЧЕСКАЯ МАСКИРОВКА ТЕПЛОВАЯ МАСКИРОВКА РАДИОЛОКАЦИОН-НАЯ МАСКИРОВКА ГИДРОАККУСТИ-ЧЕСКАЯ МАСКИРОВКА ЗВУКОВАЯ МАСКИРОВКА РАДИОТЕХНИЧЕС-КАЯ МАСКИРОВКА ТАКТИЧЕСКАЯ МАСКИРОВКА

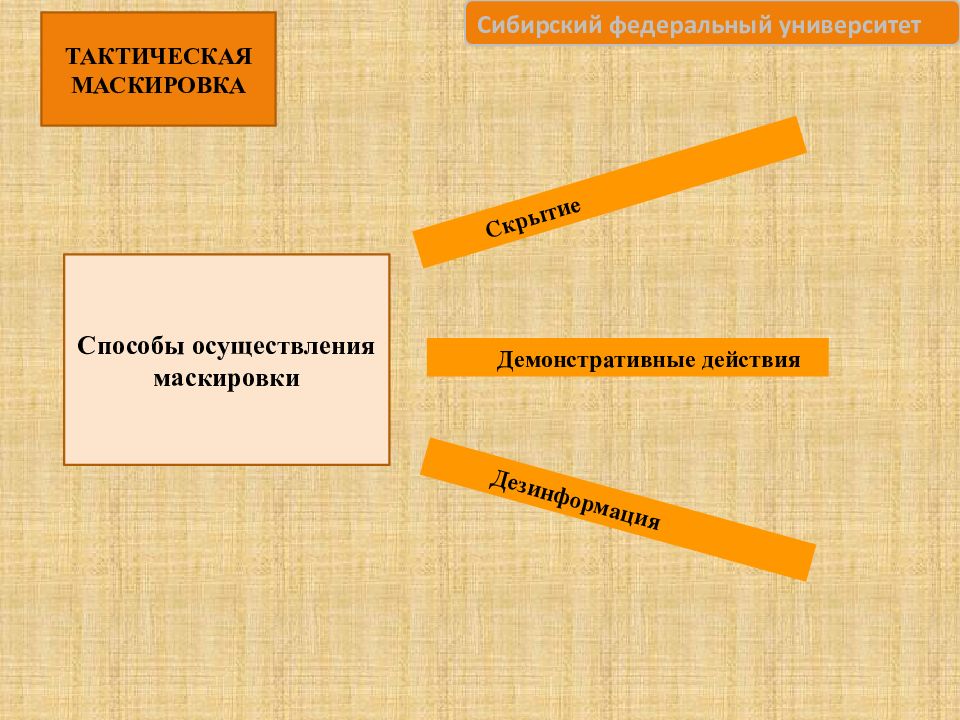

Способы осуществления маскировки Скрытие Демонстративные действия Дезинформация ТАКТИЧЕСКАЯ МАСКИРОВКА

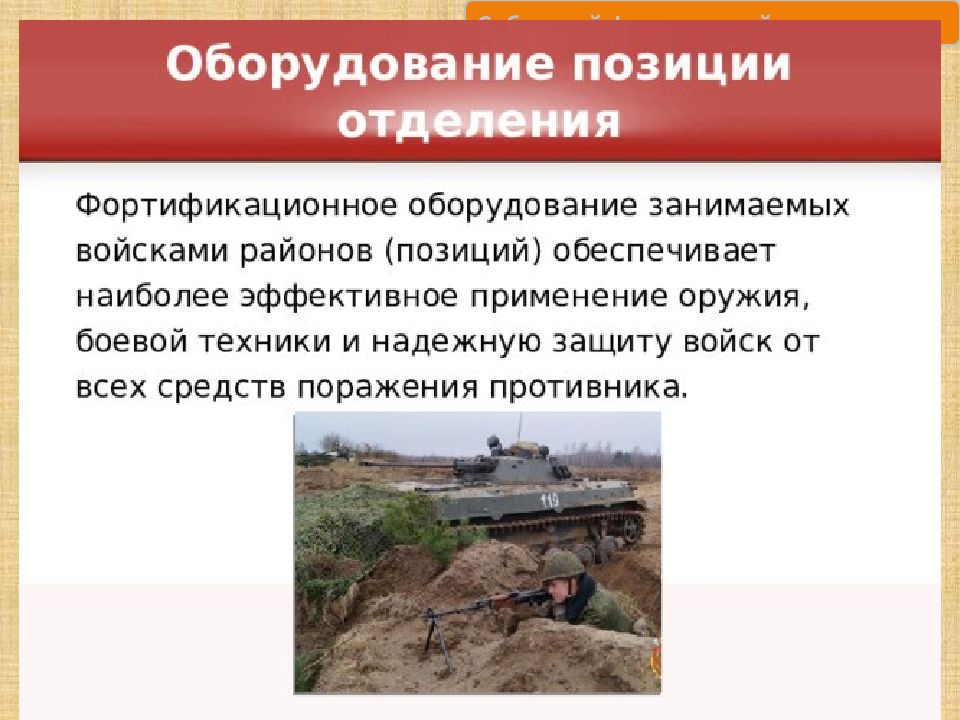

Фортификационное оборудование опорных пунктов (позиций) или районов расположения, занимаемых подразделениями осуществляется в целях эффективного применения оружия и боевой техники, а также защиты личного состава вооружения и техники от всех средств поражения противника.

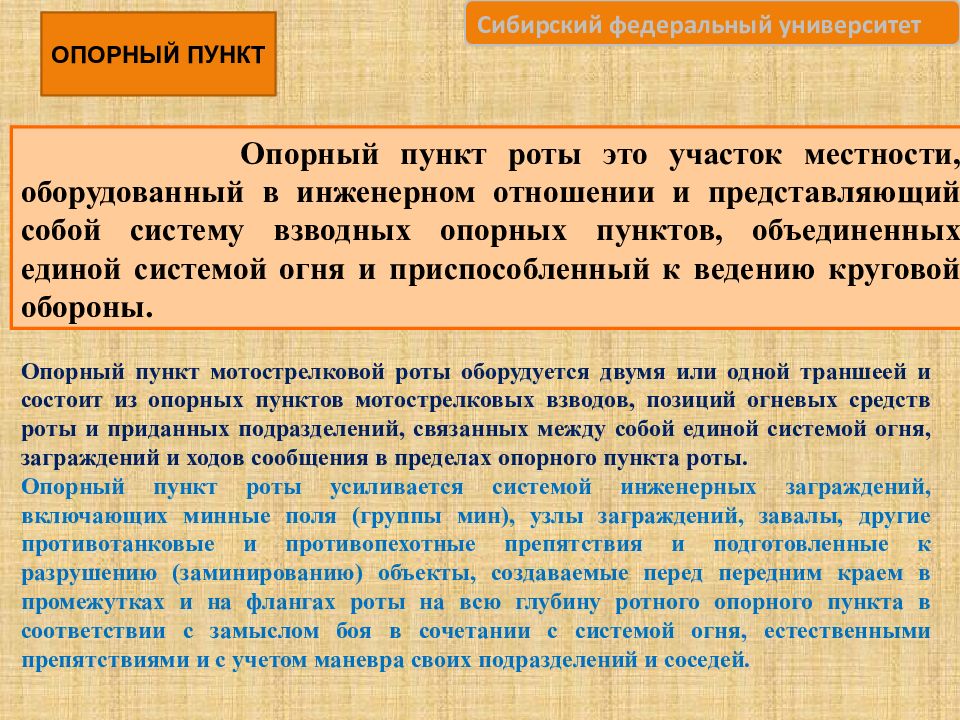

ОПОРНЫЙ ПУНКТ Опорный пункт роты это участок местности, оборудованный в инженерном отношении и представляющий собой систему взводных опорных пунктов, объединенных единой системой огня и приспособленный к ведению круговой обороны. Опорный пункт мотострелковой роты оборудуется двумя или одной траншеей и состоит из опорных пунктов мотострелковых взводов, позиций огневых средств роты и приданных подразделений, связанных между собой единой системой огня, заграждений и ходов сообщения в пределах опорного пункта роты. Опорный пункт роты усиливается системой инженерных заграждений, включающих минные поля (группы мин), узлы заграждений, завалы, другие противотанковые и противопехотные препятствия и подготовленные к разрушению (заминированию) объекты, создаваемые перед передним краем в промежутках и на флангах роты на всю глубину ротного опорного пункта в соответствии с замыслом боя в сочетании с системой огня, естественными препятствиями и с учетом маневра своих подразделений и соседей.

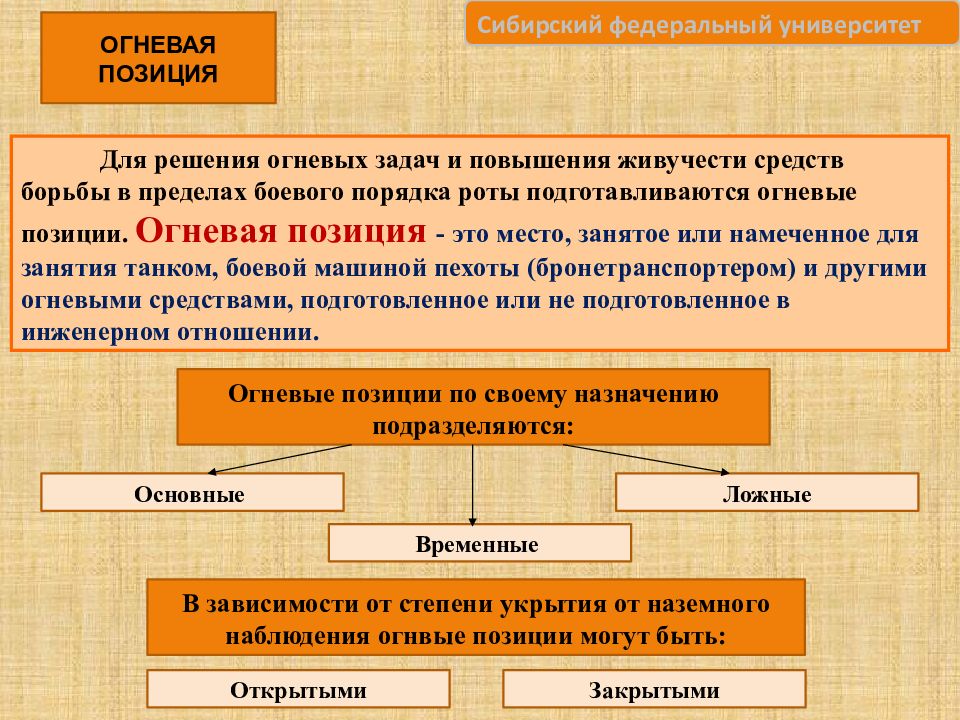

Для решения огневых задач и повышения живучести средств борьбы в пределах боевого порядка роты подготавливаются огневые позиции. Огневая позиция - это место, занятое или намеченное для занятия танком, боевой машиной пехоты (бронетранспортером) и другими огневыми средствами, подготовленное или не подготовленное в инженерном отношении. ОГНЕВАЯ ПОЗИЦИЯ Огневые позиции по своему назначению подразделяются: Основные Временные Ложные В зависимости от степени укрытия от наземного наблюдения огнвые позиции могут быть: Закрытыми Открытыми

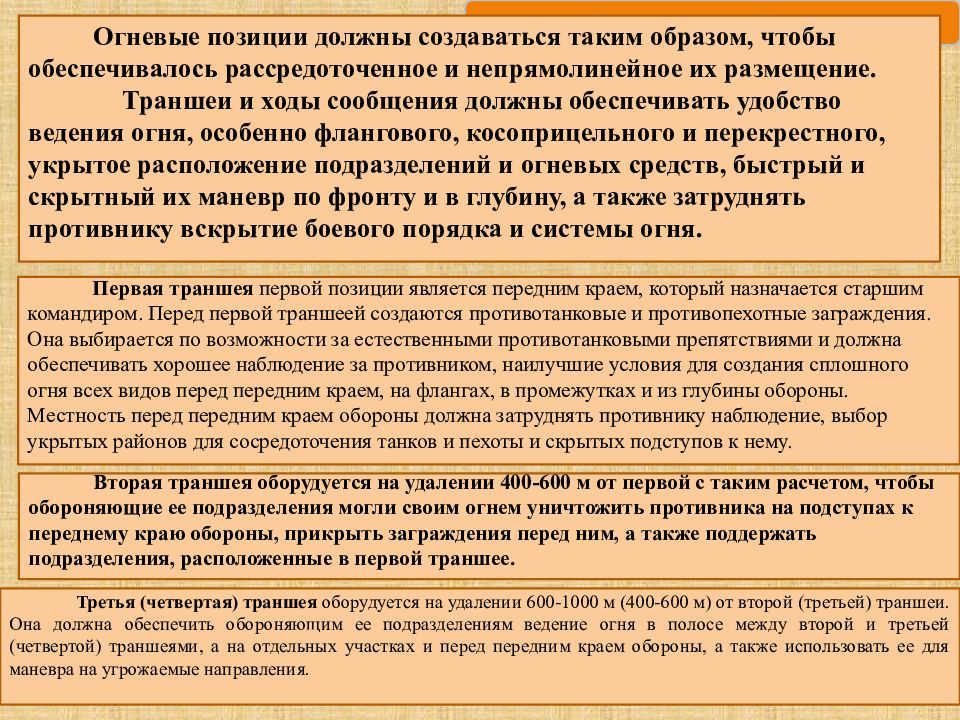

Огневые позиции должны создаваться таким образом, чтобы обеспечивалось рассредоточенное и непрямолинейное их размещение. Траншеи и ходы сообщения должны обеспечивать удобство ведения огня, особенно флангового, косоприцельного и перекрестного, укрытое расположение подразделений и огневых средств, быстрый и скрытный их маневр по фронту и в глубину, а также затруднять противнику вскрытие боевого порядка и системы огня. Первая траншея первой позиции является передним краем, который назначается старшим командиром. Перед первой траншеей создаются противотанковые и противопехотные заграждения. Она выбирается по возможности за естественными противотанковыми препятствиями и должна обеспечивать хорошее наблюдение за противником, наилучшие условия для создания сплошного огня всех видов перед передним краем, на флангах, в промежутках и из глубины обороны. Местность перед передним краем обороны должна затруднять противнику наблюдение, выбор укрытых районов для сосредоточения танков и пехоты и скрытых подступов к нему. Третья (четвертая) траншея оборудуется на удалении 600-1000 м (400-600 м) от второй (третьей) траншеи. Она должна обеспечить обороняющим ее подразделениям ведение огня в полосе между второй и третьей (четвертой) траншеями, а на отдельных участках и перед передним краем обороны, а также использовать ее для маневра на угрожаемые направления. Вторая траншея оборудуется на удалении 400-600 м от первой с таким расчетом, чтобы обороняющие ее подразделения могли своим огнем уничтожить противника на подступах к переднему краю обороны, прикрыть заграждения перед ним, а также поддержать подразделения, расположенные в первой траншее.

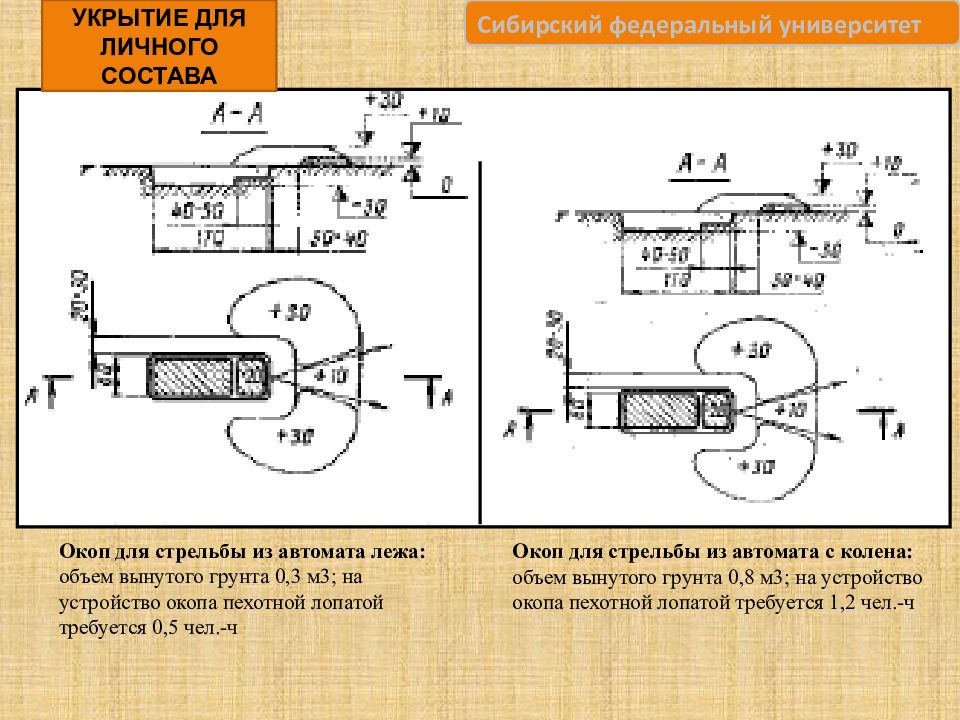

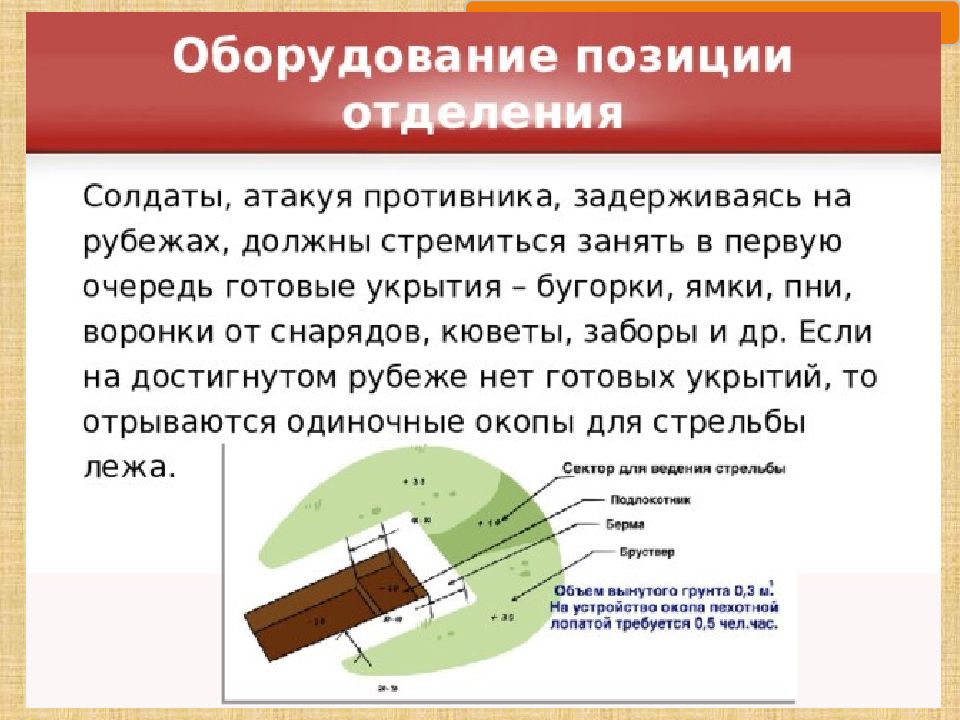

УКРЫТИЕ ДЛЯ ЛИЧНОГО СОСТАВА Окоп для стрельбы из автомата лежа: объем вынутого грунта 0,3 м3; на устройство окопа пехотной лопатой требуется 0,5 чел.-ч Окоп для стрельбы из автомата с колена: объем вынутого грунта 0,8 м3; на устройство окопа пехотной лопатой требуется 1,2 чел.-ч

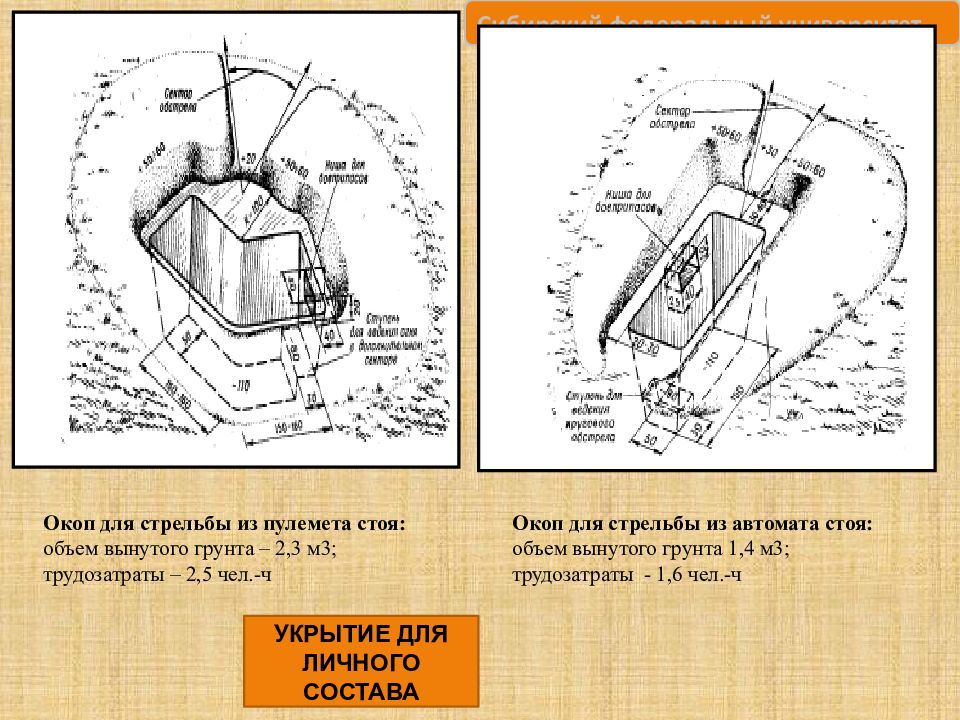

УКРЫТИЕ ДЛЯ ЛИЧНОГО СОСТАВА Окоп для стрельбы из автомата стоя: объем вынутого грунта 1,4 м3; трудозатраты - 1,6 чел.-ч Окоп для стрельбы из пулемета стоя: объем вынутого грунта – 2,3 м3; трудозатраты – 2,5 чел.-ч
УКРЫТИЕ ДЛЯ ЛИЧНОГО СОСТАВА Щель с перекрытием из жердей, накатника или бревен в твердых грунтах: объем вынутого грунта – 4,0 м8; потребуется жердей 0,5 м3; трудозатраты – 20 чел.-ч Блиндаж безврубочной конструкции на экипаж: объем вынутого грунта – 20 м3; трудозатраты: в средних грунтах – 40 чел.-ч; в твердых грунтах – 42 чел.-ч; материалы: круглый лес – 3,8 м3; проволока диаметром 3 – 4 мм – 5 кг.

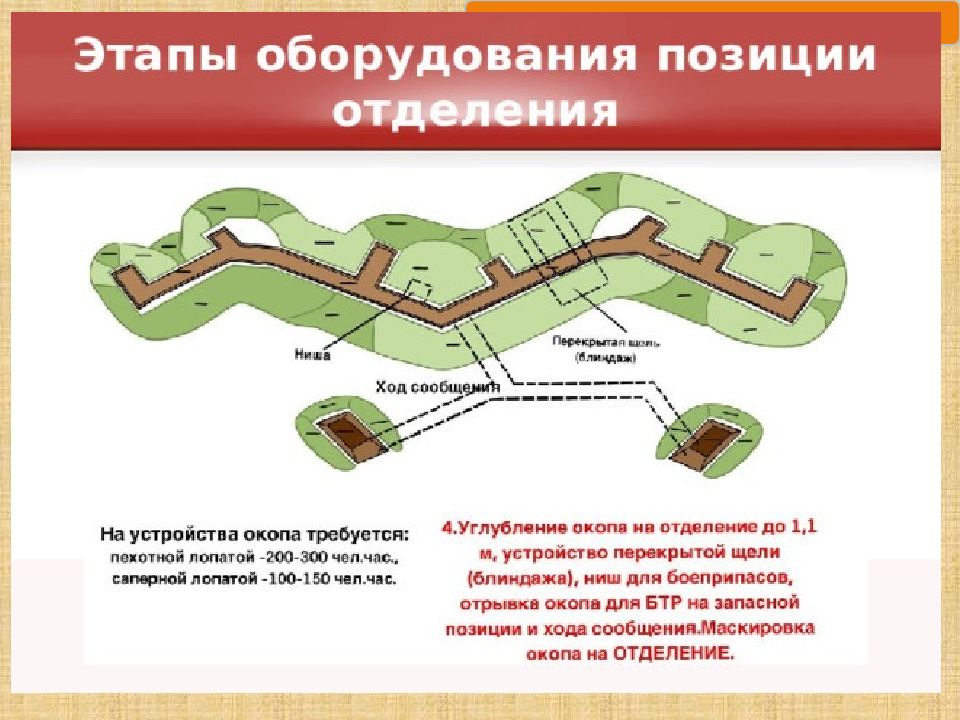

Траншеи и ходы сообщения представляют собой ров глубиной 110-150 см шириной по дну 40-55 см. Траншеи, а на отдельных участках и ходы сообщения оборудуются ячейками для личного состава и нишами для боеприпасов и продовольствия.

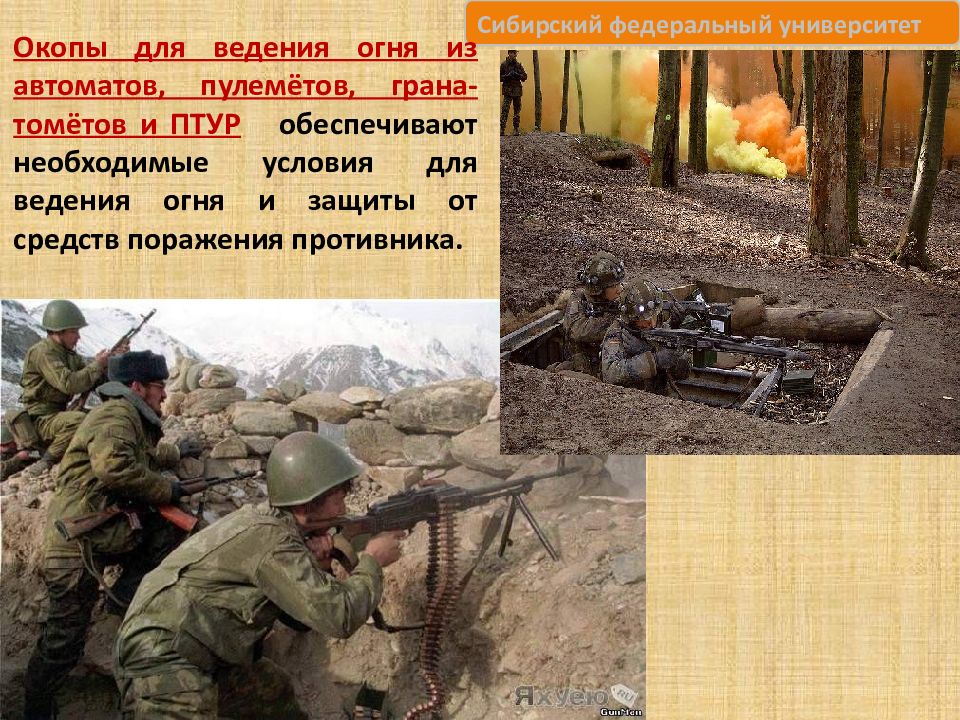

Окопы для ведения огня из автоматов, пулемётов, грана- томётов и ПТУР обеспечивают необходимые условия для ведения огня и защиты от средств поражения противника.

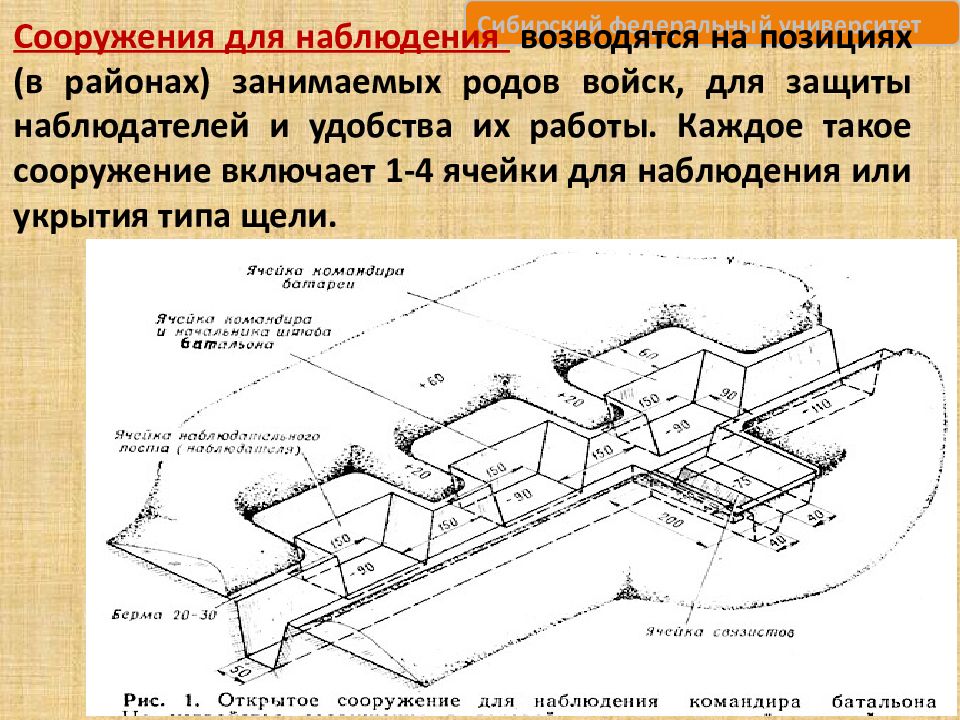

Сооружения для наблюдения возводятся на позициях (в районах) занимаемых родов войск, для защиты наблюдателей и удобства их работы. Каждое такое сооружение включает 1-4 ячейки для наблюдения или укрытия типа щели.

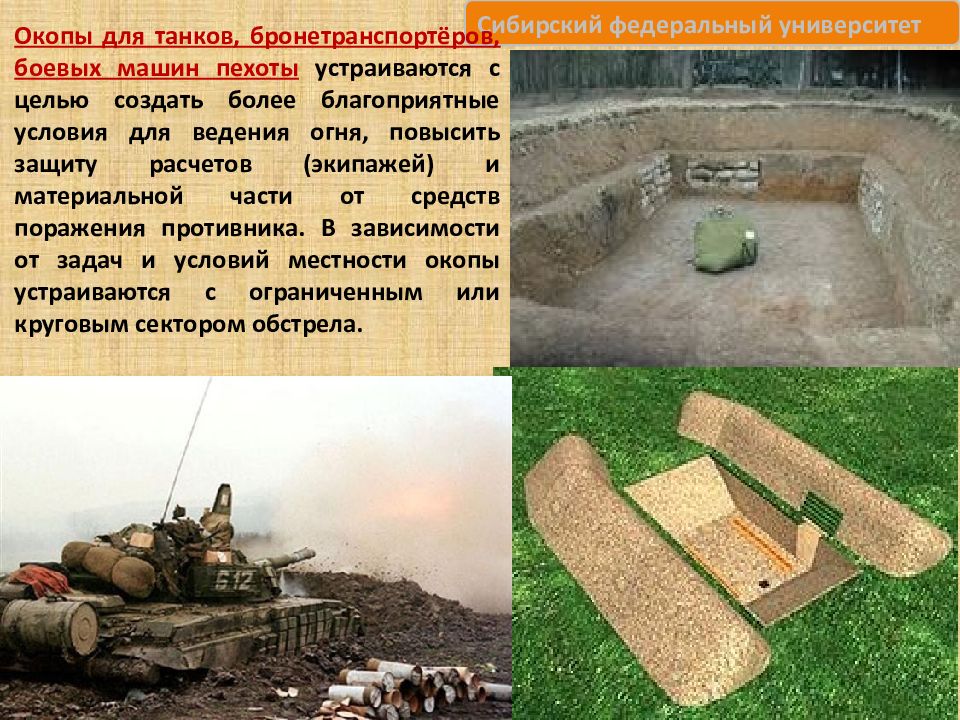

Окопы для танков, бронетранспортёров, боевых машин пехоты устраиваются с целью создать более благоприятные условия для ведения огня, повысить защиту расчетов (экипажей) и материальной части от средств поражения противника. В зависимости от задач и условий местности окопы устраиваются с ограниченным или круговым сектором обстрела.

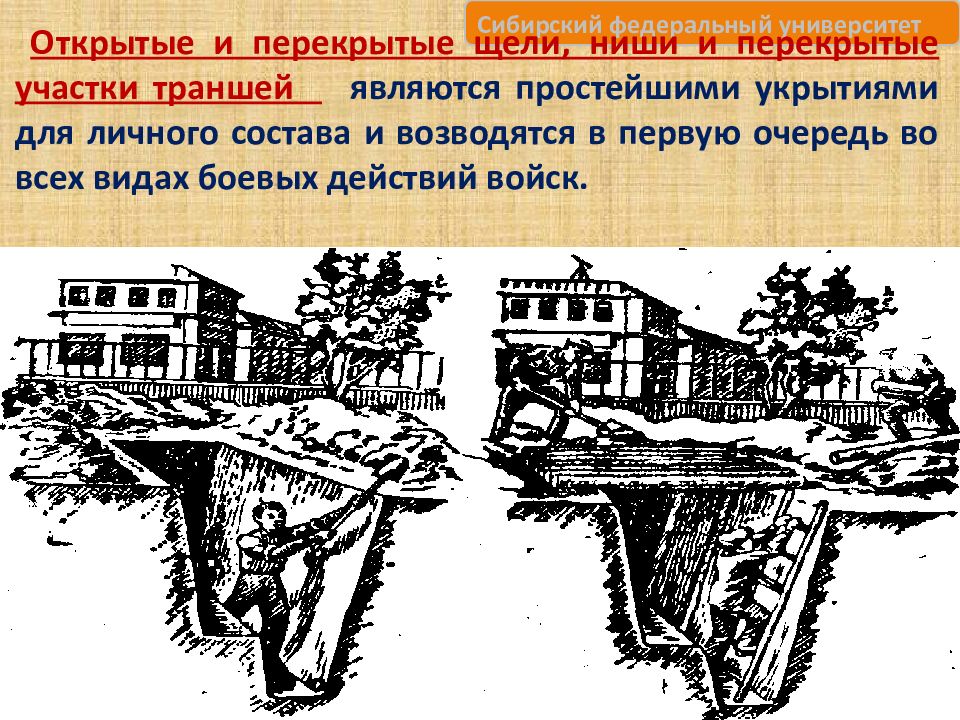

Открытые и перекрытые щели, ниши и перекрытые участки траншей являются простейшими укрытиями для личного состава и возводятся в первую очередь во всех видах боевых действий войск.

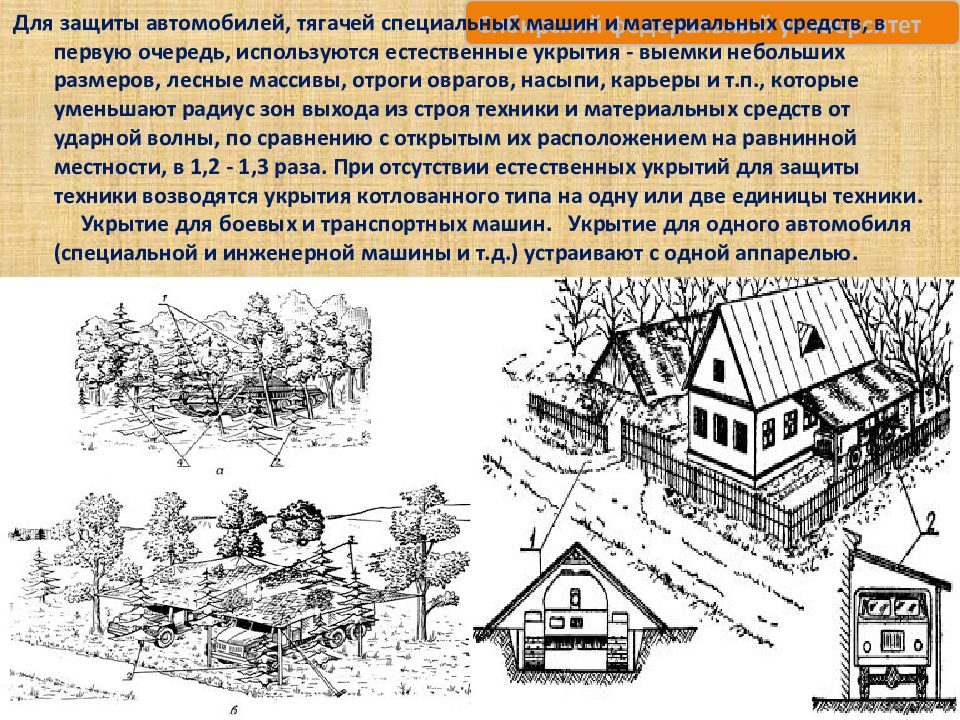

Для защиты автомобилей, тягачей специальных машин и материальных средств, в первую очередь, используются естественные укрытия - выемки небольших размеров, лесные массивы, отроги оврагов, насыпи, карьеры и т.п., которые уменьшают радиус зон выхода из строя техники и материальных средств от ударной волны, по сравнению с открытым их расположением на равнинной местности, в 1,2 - 1,3 раза. При отсутствии естественных укрытий для защиты техники возводятся укрытия котлованного типа на одну или две единицы техники. Укрытие для боевых и транспортных машин. Укрытие для одного автомобиля (специальной и инженерной машины и т.д.) устраивают с одной аппарелью.
Окоп для танков и БТР(БМП) с ограниченным сектором обстрела: а- с укрытием для личного состава; б – без укрытия для личного состава; 1 – водосборный колодец; 2 – перекрытая щель

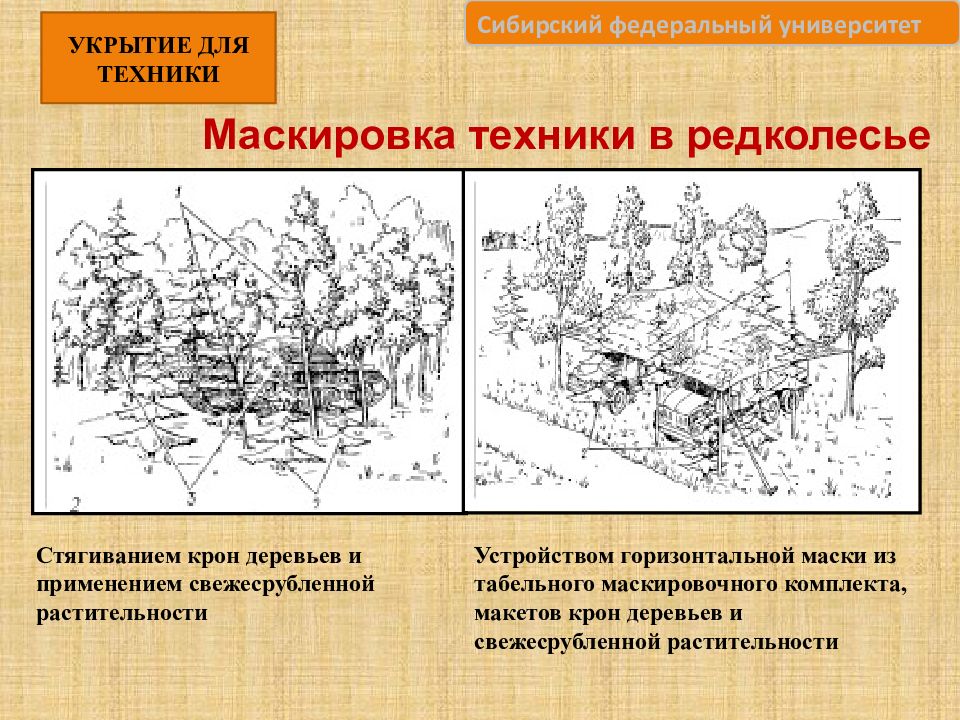

УКРЫТИЕ ДЛЯ ТЕХНИКИ Маскировка техники в редколесье Стягиванием крон деревьев и применением свежесрубленной растительности Устройством горизонтальной маски из табельного маскировочного комплекта, макетов крон деревьев и свежесрубленной растительности
