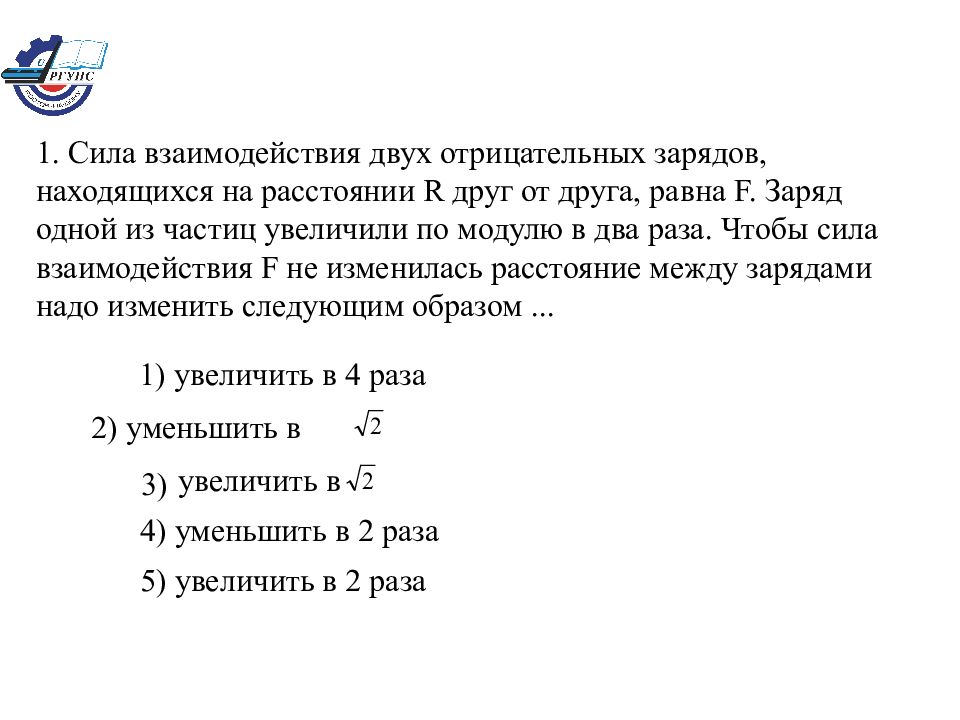

1.При помещении диэлектрика в электрическое поле напряженность электрического поля внутри бесконечного однородного изотропного диэлектрика с диэлектрической проницаемостью ε... 1) остается равной нулю 2) уменьшается в ε раз 3) увеличивается в ε раз 4) остается неизменной
2.Для неполярного диэлектрика справедливы утверждения: 1) Дипольный момент молекул диэлектрика в отсутствие внешнего электрического поля равен нулю 2) Диэлектрическая восприимчивость диэлектрика обратно пропорциональна температуре 3) Поляризованность диэлектрика прямо пропорциональна напряженности электрического поля
3.Для полярного диэлектрика справедливы утверждения: 1) Диэлектрическая восприимчивость обратно пропорционально температуре 2) Дипольный момент молекул диэлектрика в отсутствие внешнего электрического поля равен нулю 3) Образец диэлектрика в неоднородном внешнем электрическом поле втягивается область более сильного поля
4.Для сегнетоэлектрика справедливы утверждения: 1) В определенном температурном интервале имеет место самопроизвольная поляризация в отсутствие внешнего электрического поля 2) В отсутствие внешнего электрического поля дипольные электрические моменты доменов равны нулю 3) Диэлектрическая проницаемость зависит от напряженности поля

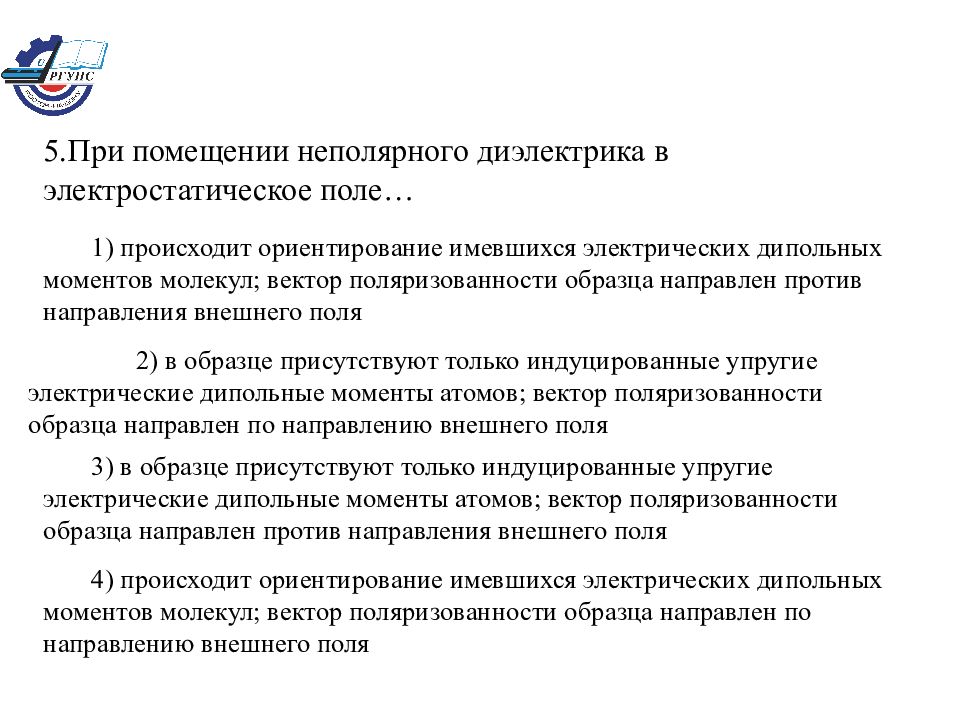

5.При помещении неполярного диэлектрика в электростатическое поле… 1) происходит ориентирование имевшихся электрических дипольных моментов молекул; вектор поляризованности образца направлен против направления внешнего поля 2) в образце присутствуют только индуцированные упругие электрические дипольные моменты атомов; вектор поляризованности образца направлен по направлению внешнего поля 3) в образце присутствуют только индуцированные упругие электрические дипольные моменты атомов; вектор поляризованности образца направлен против направления внешнего поля 4) происходит ориентирование имевшихся электрических дипольных моментов молекул; вектор поляризованности образца направлен по направлению внешнего поля

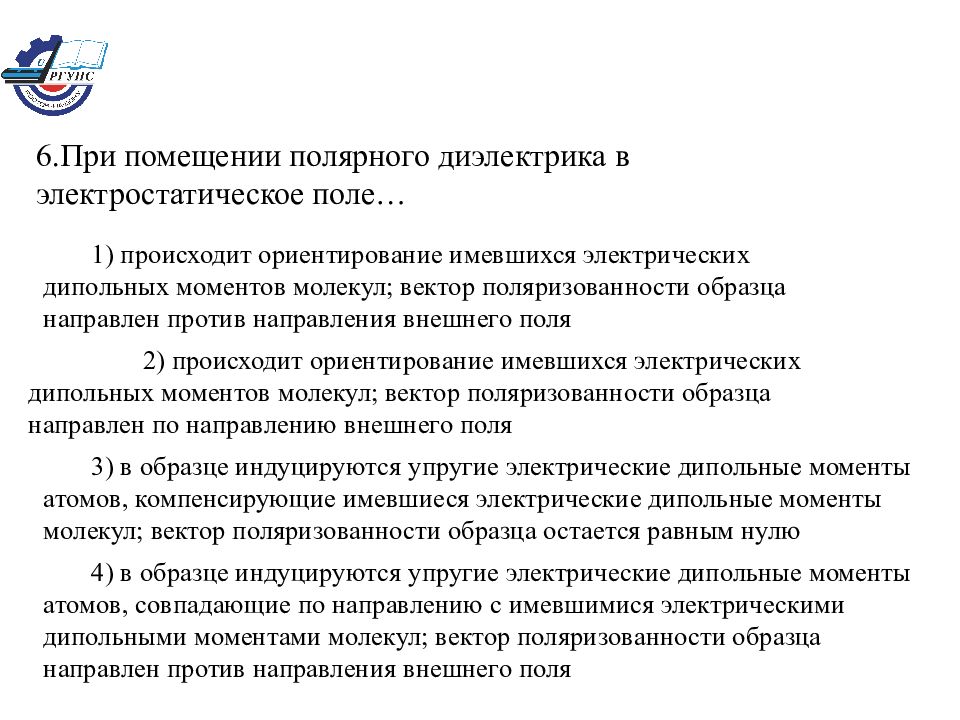

6.При помещении полярного диэлектрика в электростатическое поле… 1) происходит ориентирование имевшихся электрических дипольных моментов молекул; вектор поляризованности образца направлен против направления внешнего поля 2) происходит ориентирование имевшихся электрических дипольных моментов молекул; вектор поляризованности образца направлен по направлению внешнего поля 3) в образце индуцируются упругие электрические дипольные моменты атомов, компенсирующие имевшиеся электрические дипольные моменты молекул; вектор поляризованности образца остается равным нулю 4) в образце индуцируются упругие электрические дипольные моменты атомов, совпадающие по направлению с имевшимися электрическими дипольными моментами молекул; вектор поляризованности образца направлен против направления внешнего поля
7.На рисунке представлены графики, отражающие характер зависимости поляризованности Р диэлектрика от напряженности поля Е. Укажите зависимость, соответствующую сегнетоэлектрикам… 1) 1 2) 2 3) 3 4) 4

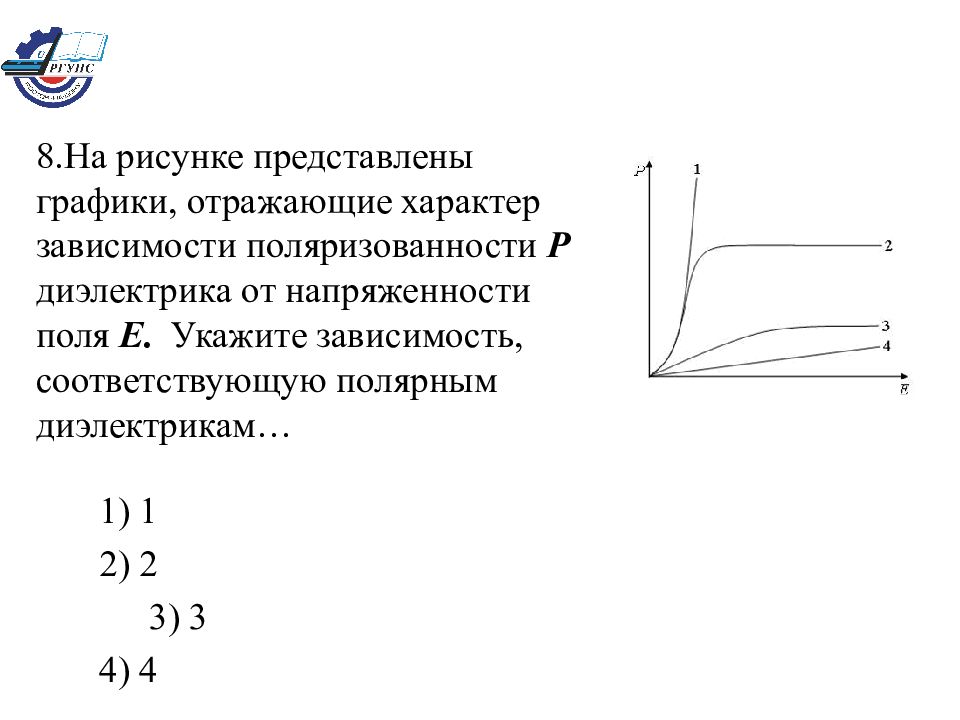

8.На рисунке представлены графики, отражающие характер зависимости поляризованности Р диэлектрика от напряженности поля Е. Укажите зависимость, соответствующую полярным диэлектрикам… 1) 1 2) 2 3) 3 4) 4
9.На рисунке показана зависимость проекции вектора поляризации Р в сегнетоэлектрике от напряженности Е внешнего электрического поля. Участок ОС соответствует … 1) спонтанной поляризации сегнетоэлектрика 2) остаточной поляризации сегнетоэлектрика 3) коэрцитивной силе сегнетоэлектрика 4) поляризации насыщения сегнетоэлектрика

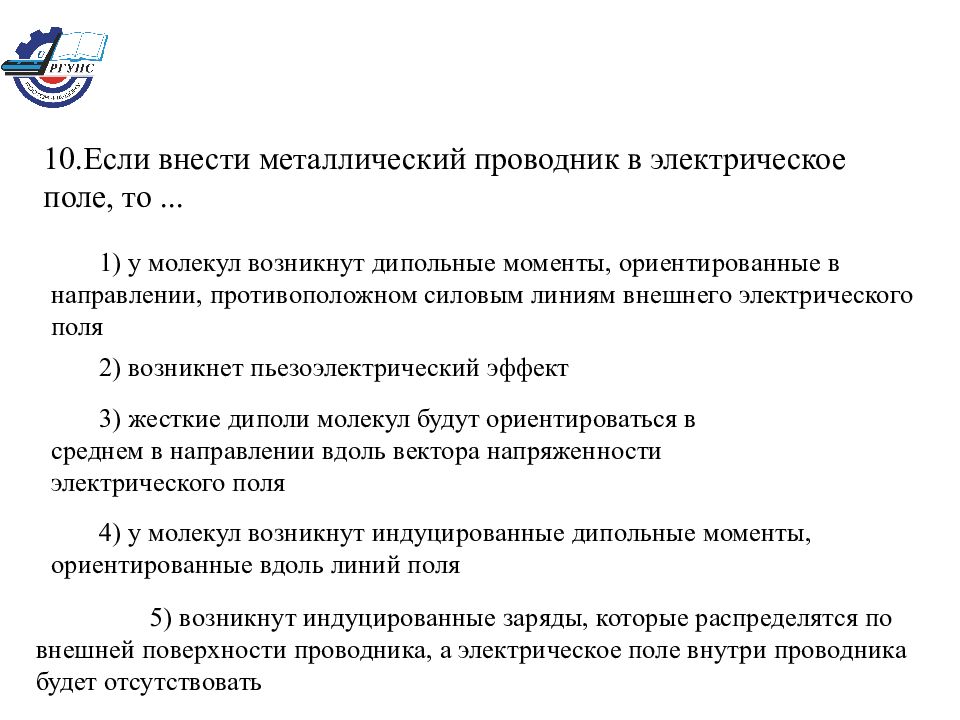

10.Если внести металлический проводник в электрическое поле, то... 1) у молекул возникнут дипольные моменты, ориентированные в направлении, противоположном силовым линиям внешнего электрического поля 2) возникнет пьезоэлектрический эффект 3) жесткие диполи молекул будут ориентироваться в среднем в направлении вдоль вектора напряженности электрического поля 4) у молекул возникнут индуцированные дипольные моменты, ориентированные вдоль линий поля 5) возникнут индуцированные заряды, которые распределятся по внешней поверхности проводника, а электрическое поле внутри проводника будет отсутствовать

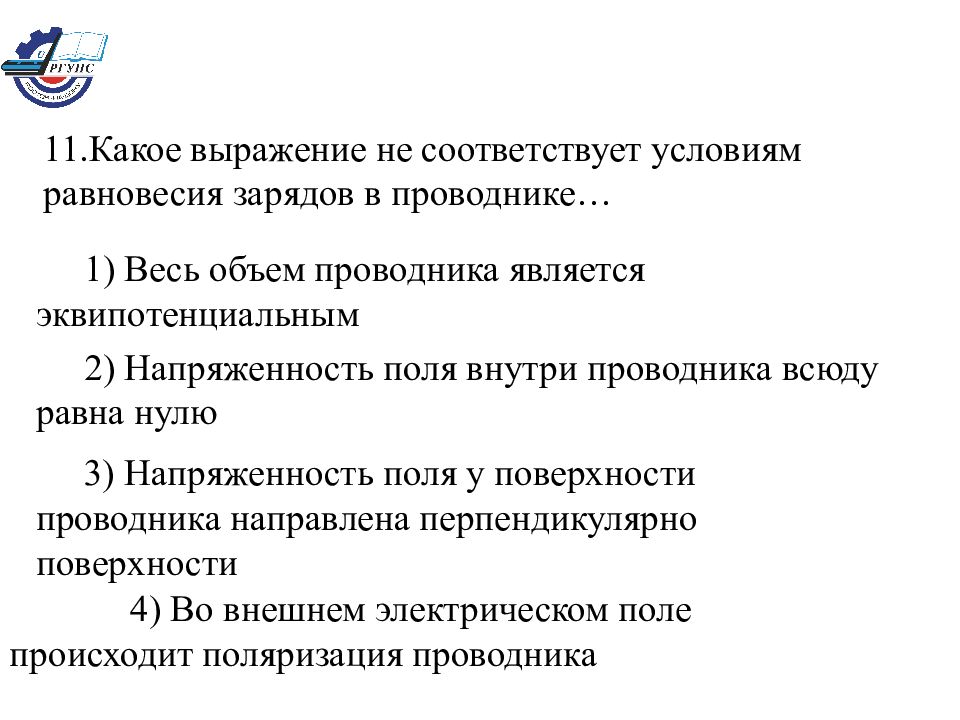

11.Какое выражение не соответствует условиям равновесия зарядов в проводнике… 1) Весь объем проводника является эквипотенциальным 2) Напряженность поля внутри проводника всюду равна нулю 3) Напряженность поля у поверхности проводника направлена перпендикулярно поверхности 4) Во внешнем электрическом поле происходит поляризация проводника
12.Зависимость удельного сопротивления металлического проводника от температуры соответствует графику … 3
13.Температурную зависимость удельного сопротивления металлов верно отражает график... ρ Т 0 1) ρ Т 0 2) ρ Т 0 4) ρ Т 0 5) ρ Т 0 3) 2
14.Зависимость удельного сопротивления металлического проводника от температуры в области сверхпроводящего перехода представлена графиком … 2
15.Электрическое сопротивление металлов и полупроводников при повышении температуры... 1) уменьшается у металлов, увеличивается у полупроводников 2) увеличивается у металлов, уменьшается у полупроводников 3) увеличивается у металлов и полупроводников 4) не изменяется ни у металлов, ни у полупроводников 5) уменьшается у металлов и полупроводников

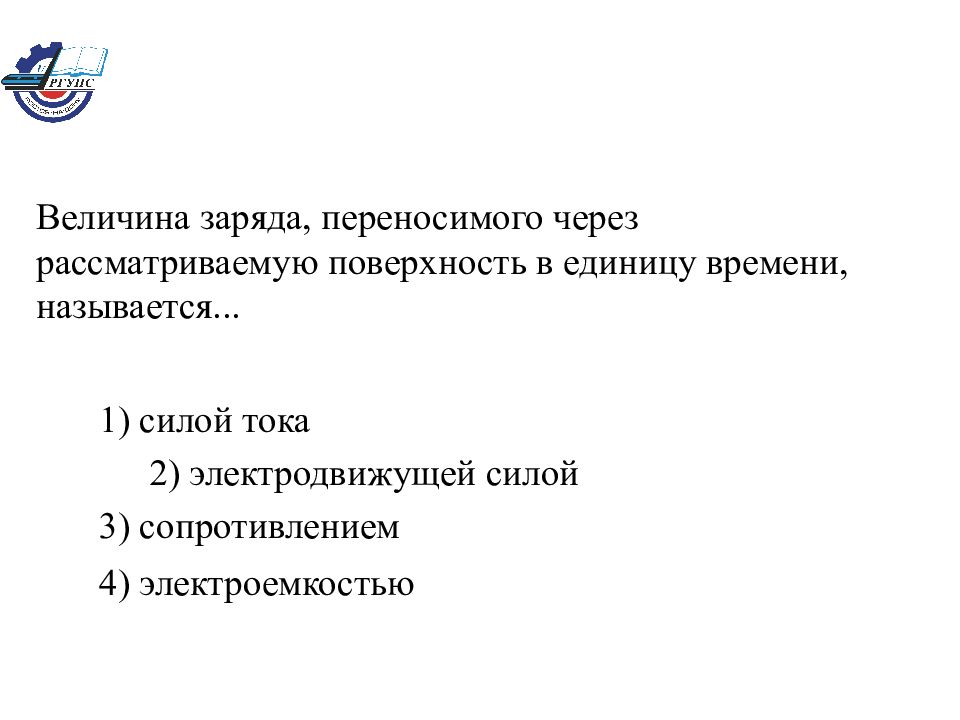

16.На рисунке показана зависимость силы тока в электрической цепи от времени. Заряд, прошедший по проводнику на интервале времени от 0 до 10 с (в мКл), равен … 1) 200 2) 150 3) 300 4) 400
17.На рисунке показана зависимость силы тока в электрической цепи от времени. Заряд, прошедший по проводнику на интервале времени от 5 до 15 с (в мКл), равен … 1) 200 2) 250 3) 225 4) 450

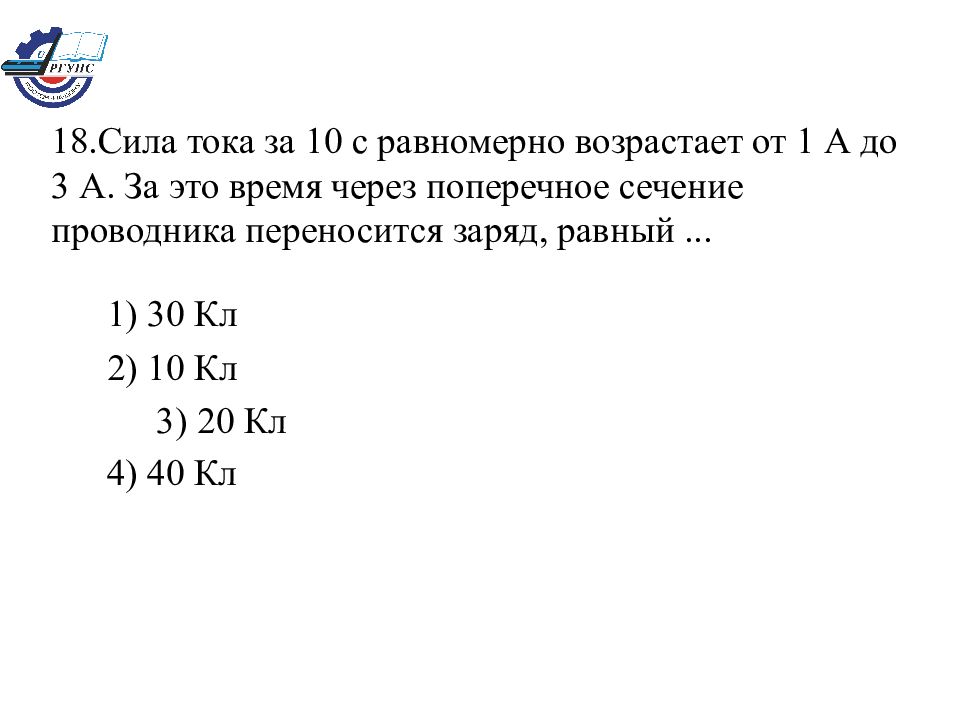

18.Сила тока за 10 с равномерно возрастает от 1 А до 3 А. За это время через поперечное сечение проводника переносится заряд, равный... 1) 30 Кл 2) 10 Кл 3) 20 Кл 4) 40 Кл
19.Сила тока в проводнике в течение интервала времени t равномерно увеличивается от 0 до I, затем в течение такого же промежутка времени остается постоянной, а затем за тот же интервал времени t равномерно уменьшается до нуля. За все время через проводник прошел заряд q, равный... 1) 2) 3) 4) 0
20.Вольтамперная характеристика резистора изображена на рисунке. Из графика следует, что сопротивление резистора равно... 1) 80 Ом 2) 12,5 3) 0,0125 Ом 4) 0,08 Ом

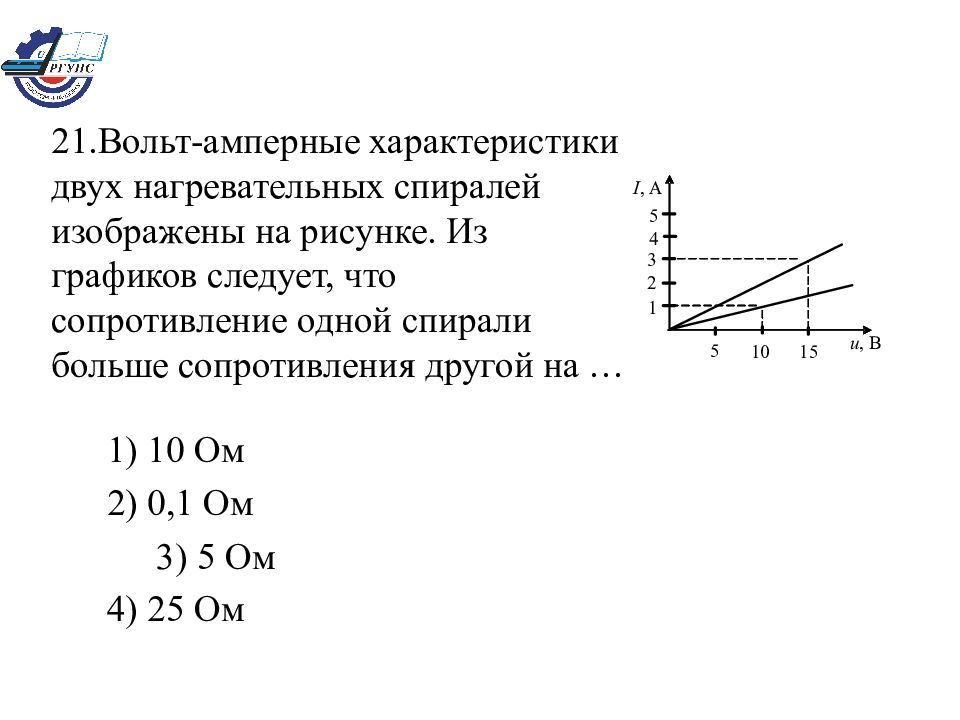

21.Вольт-амперные характеристики двух нагревательных спиралей изображены на рисунке. Из графиков следует, что сопротивление одной спирали больше сопротивления другой на … 1) 10 Ом 2) 0,1 Ом 3) 5 Ом 4) 25 Ом
22.Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке Отношение сопротивлений этих элементов R 1 / R 2 равно … 1) 1/2 2) 1/4 3) 4 4) 2
23.Если увеличить в 2 раза напряжение между концами проводника, а площадь его сечения уменьшить в 2 раза, то сила тока, протекающего через проводник, … 1) увеличится в 4 раза 2) увеличится в 2 раза 3) уменьшится в 4 раза 4) не изменится
24.Напряжение на концах медного провода диаметром d и длиной l равно U. При увеличении напряжения в 4 раза средняя скорость направленного движения электронов вдоль проводника... 1) не изменится 2) увеличится в 2 раза 3) увеличится в 4 раза 4) уменьшится в 4 раза
25.Если уменьшить в два раза напряженность электрического поля в проводнике, то плотность тока … 1) уменьшится в два раза 2) увеличится в 4 раза 3) не изменится 4) уменьшится в 4 раза 5) увеличится в два раза

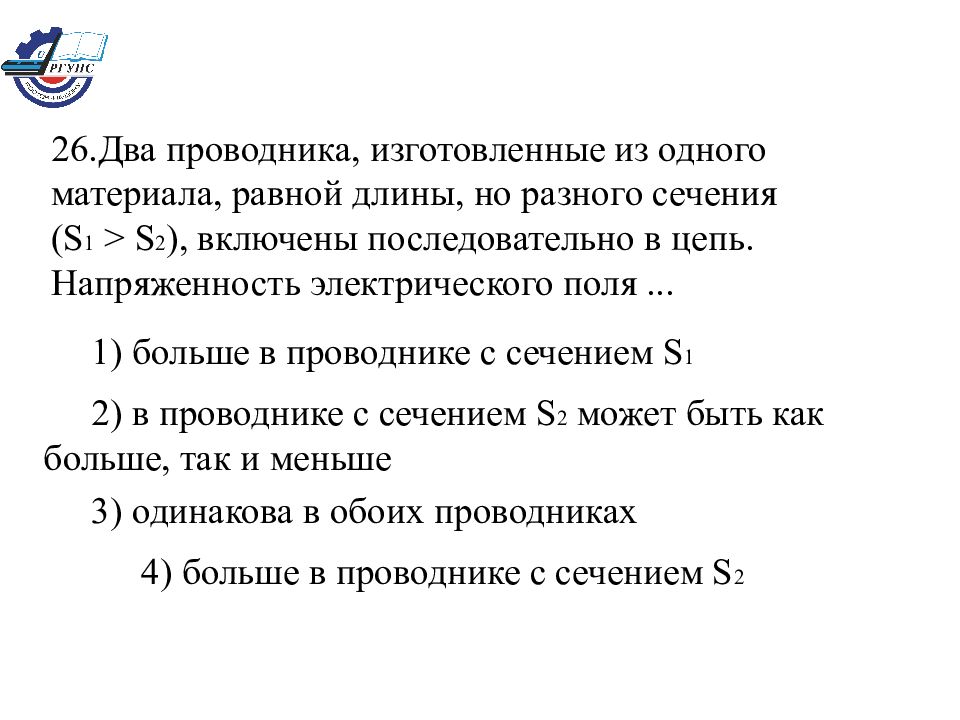

26.Два проводника, изготовленные из одного материала, равной длины, но разного сечения ( S 1 > S 2 ), включены последовательно в цепь. Напряженность электрического поля... 1) больше в проводнике с сечением S 1 2) в проводнике с сечением S 2 может быть как больше, так и меньше 3) одинакова в обоих проводниках 4) больше в проводнике с сечением S 2
27.Два проводника, изготовленные из одного материала, равной длины, но разного сечения, включены параллельно в цепь. Соотношение плотностей тока в проводниках имеет вид … 1) 2) 3)

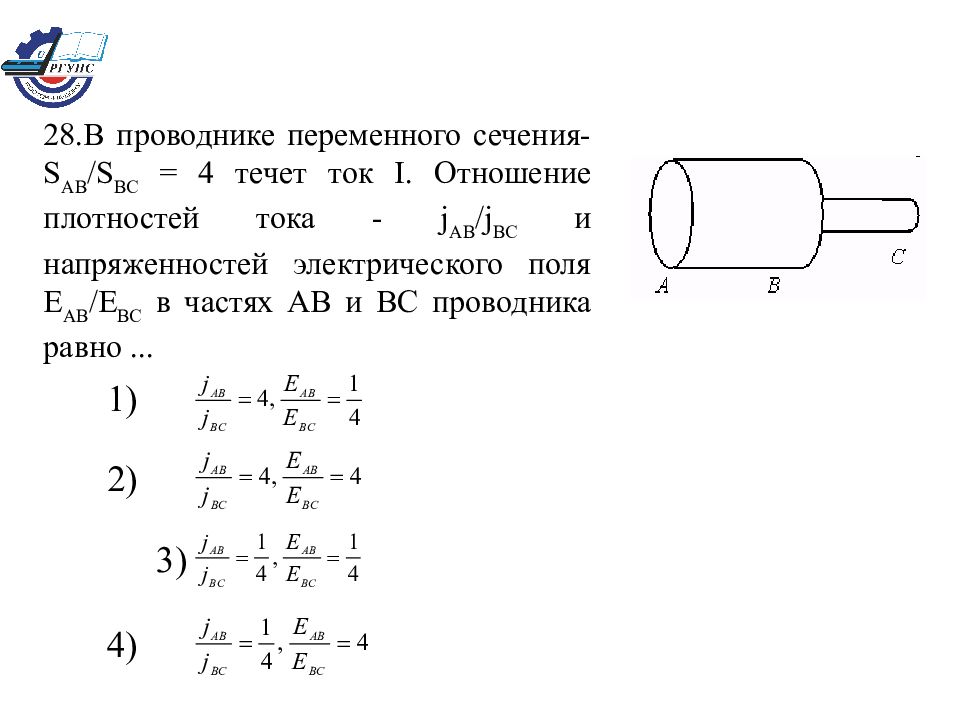

28.В проводнике переменного сечения- S AB / S BC = 4 течет ток I. Отношение плотностей тока - j AB / j BC и напряженностей электрического поля E AB / E BC в частях АВ и ВС проводника равно... 1) 2) 3) 4)

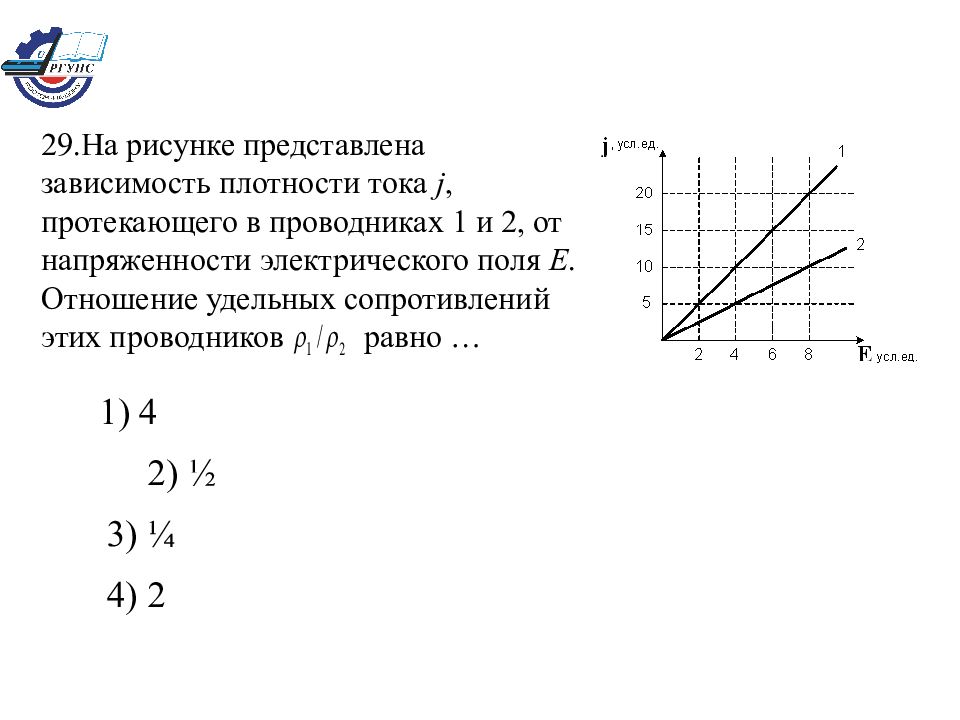

29.На рисунке представлена зависимость плотности тока j, протекающего в проводниках 1 и 2, от напряженности электрического поля Е. Отношение удельных сопротивлений этих проводников равно … 1) 4 2) ½ 3) ¼ 4) 2
30.На рисунке представлен график зависимости количества теплоты, выделяющейся в двух последовательно соединенных проводниках, от времени. Отношение сопротивлений проводников R 1 / R 2 равно... 1) 2 2) 4 3) 0,25 4) 0,5

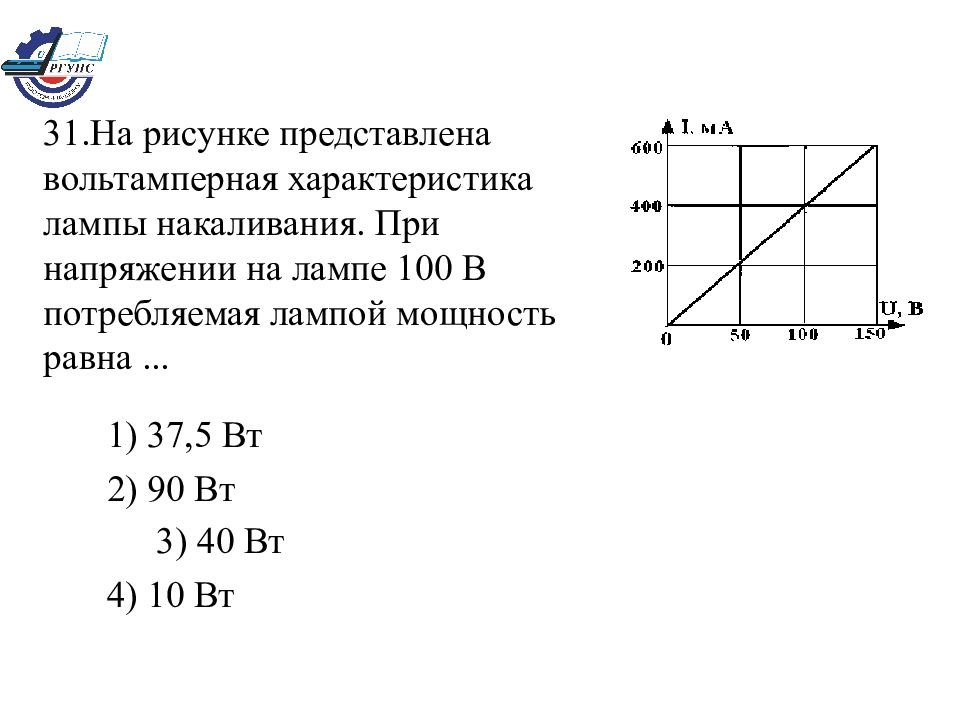

31.На рисунке представлена вольтамперная характеристика лампы накаливания. При напряжении на лампе 100 В потребляемая лампой мощность равна... 1) 37,5 Вт 2) 90 Вт 3) 40 Вт 4) 10 Вт

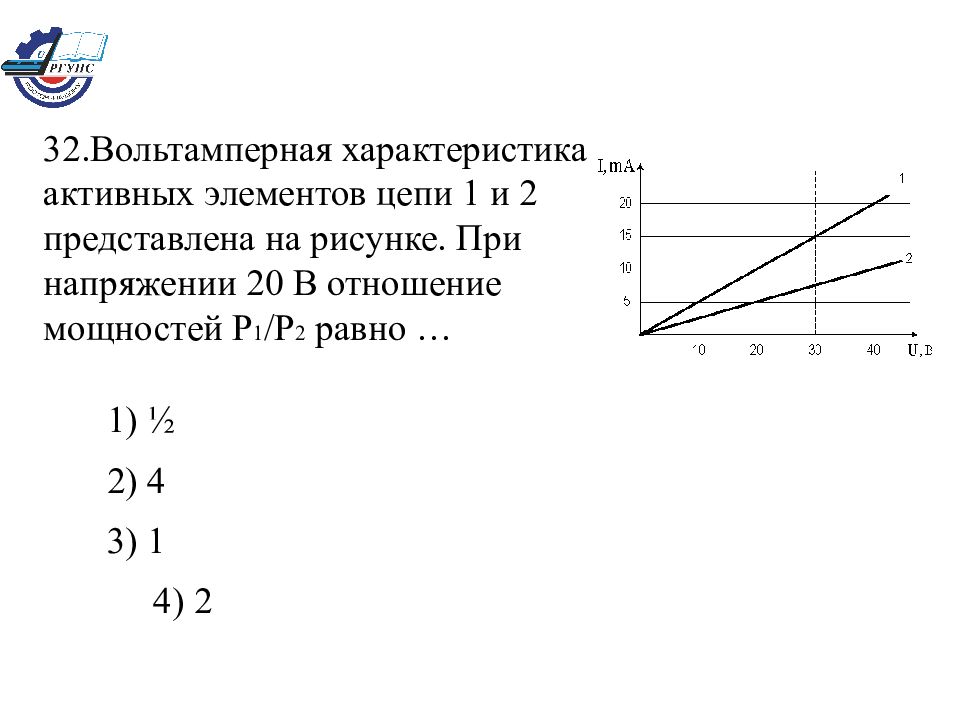

32.Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке. При напряжении 20 В отношение мощностей Р 1 /Р 2 равно … 1) ½ 2) 4 3) 1 4) 2

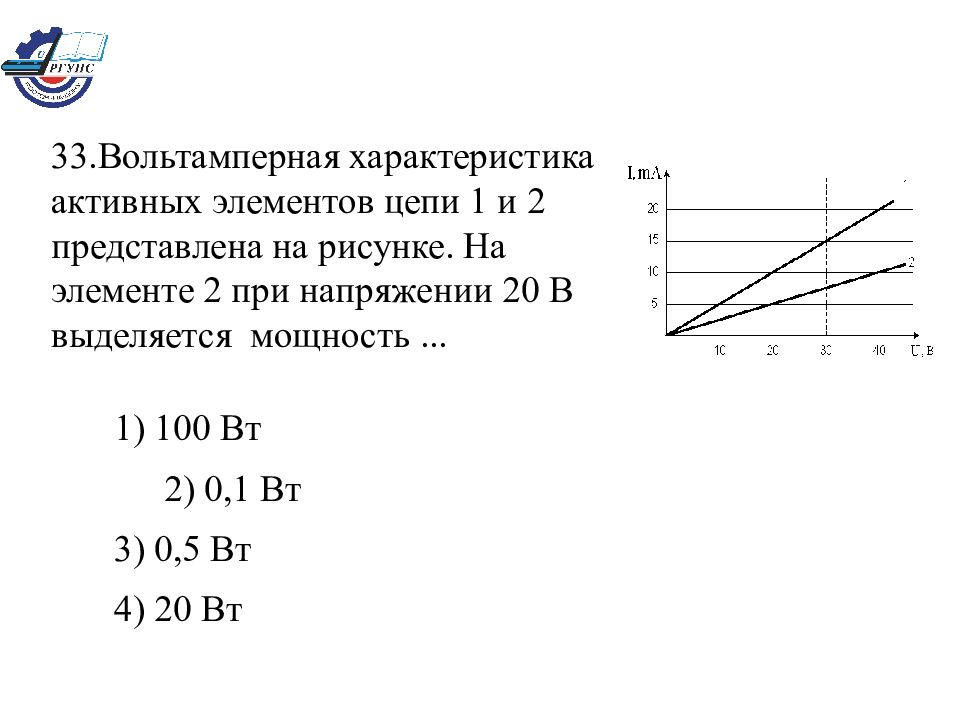

33.Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке. На элементе 2 при напряжении 20 В выделяется мощность... 1) 100 Вт 2) 0,1 Вт 3) 0,5 Вт 4) 20 Вт
34.Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке. На элементе 1 при напряжении 30 В выделяется мощность... 1) 450 Вт 2) 0,45 Вт 3) 0,30 Вт 4) 15 Вт

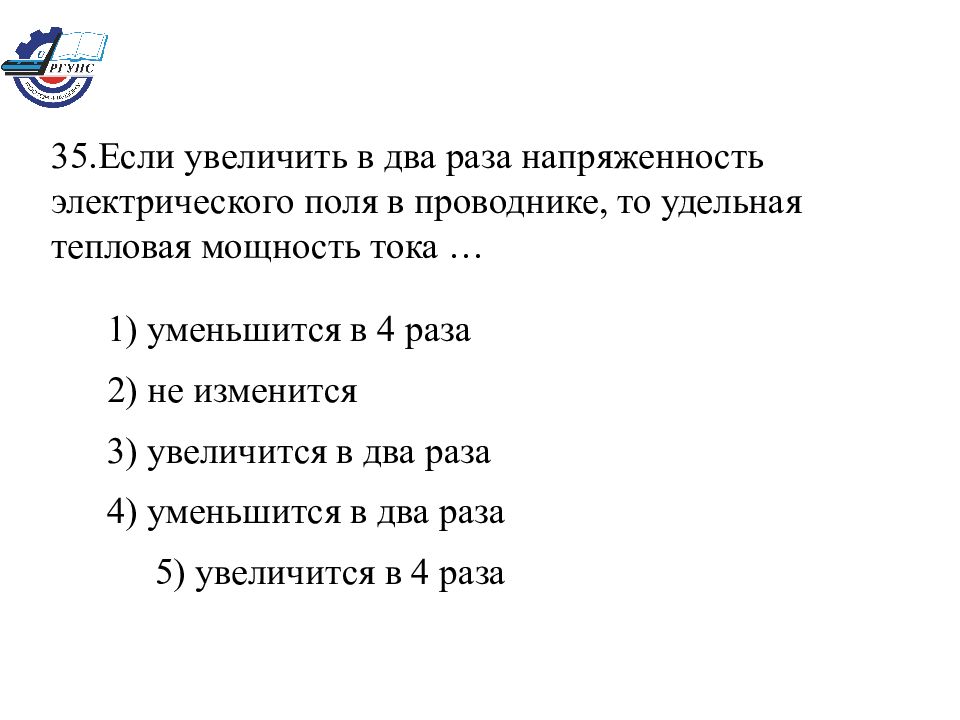

35.Если увеличить в два раза напряженность электрического поля в проводнике, то удельная тепловая мощность тока … 1) уменьшится в 4 раза 2) не изменится 3) увеличится в два раза 4) уменьшится в два раза 5) увеличится в 4 раза

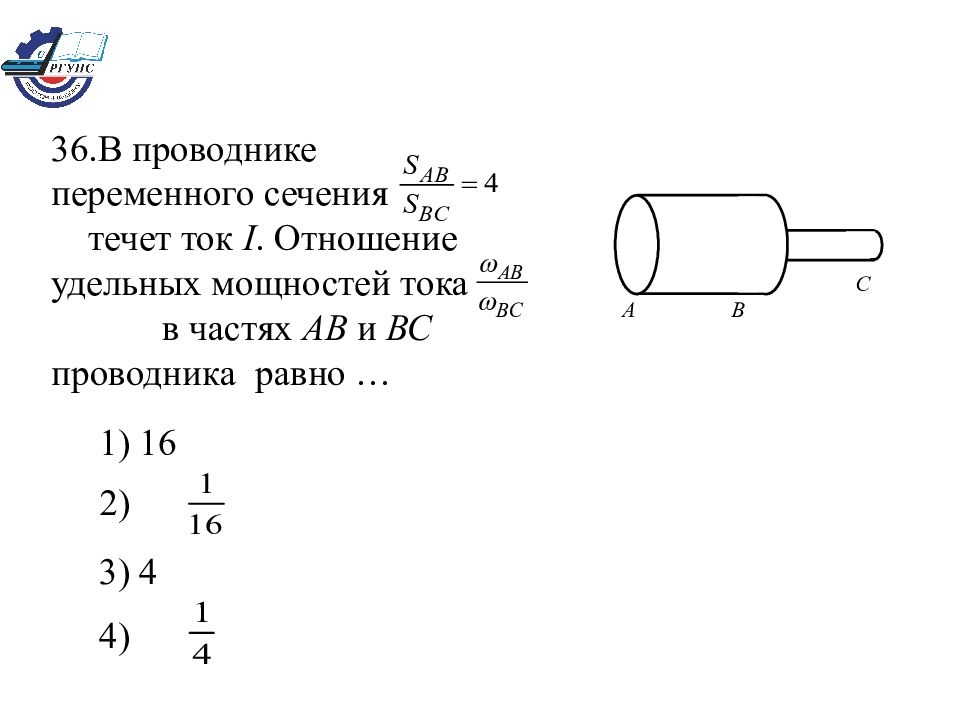

36.В проводнике переменного сечения течет ток I. Отношение удельных мощностей тока в частях АВ и ВС проводника равно … 1) 16 2) 3) 4 4)

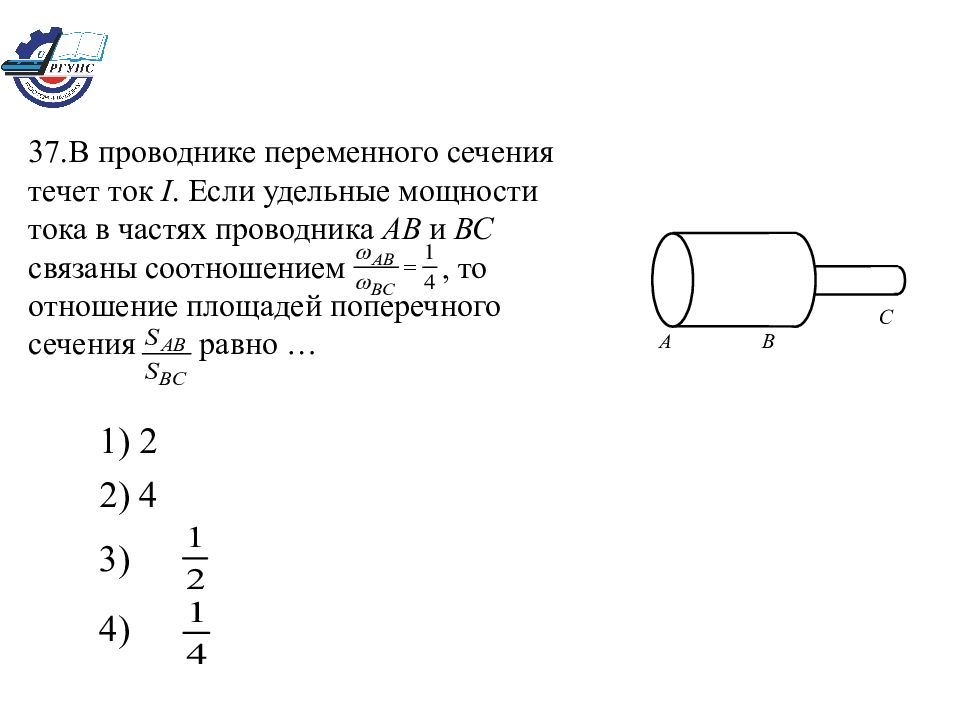

37.В проводнике переменного сечения течет ток I. Если удельные мощности тока в частях проводника АВ и ВС связаны соотношением, то отношение площадей поперечного сечения равно … 1) 2 2) 4 3) 4)
38.Мощность, выделяемая во внешней цепи, содержащей сопротивление R ( r – сопротивление источника тока), достигает максимального значения при … 1) 2) 3) 4)
39.Источник тока был замкнут сначала на сопротивление R, а затем на сопротивление 5 R. Если в общих случаях на сопротивлениях выделяется одинаковая мощность, то внутреннее сопротивление источника r равно … 1) 2) 3) 4)
40.На рисунке представлена вольтамперная характеристика резистора, подключенного к источнику тока с ЭДС 16 В. Через резистор протекает ток 2,5 А. Внутреннее сопротивление источника тока равно... 1) 1 Ом 2) 1,4 Ом 3) 1,3 Ом 4) 1,2 Ом
41.К источнику тока с внутренним сопротивлением 1,0 Ом подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. ЭДС этого источника тока равна … 1) 2 В 2) 6 В 3) 4 В 4) 12 В 5) 1,5 В
42.К источнику тока с ЭДС 12 В подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. Внутреннее сопротивление этого источника тока равно … 1) 0 Ом 2) 0,5 Ом 3) 6 Ом 4) 1 Ом 5) 2 Ом

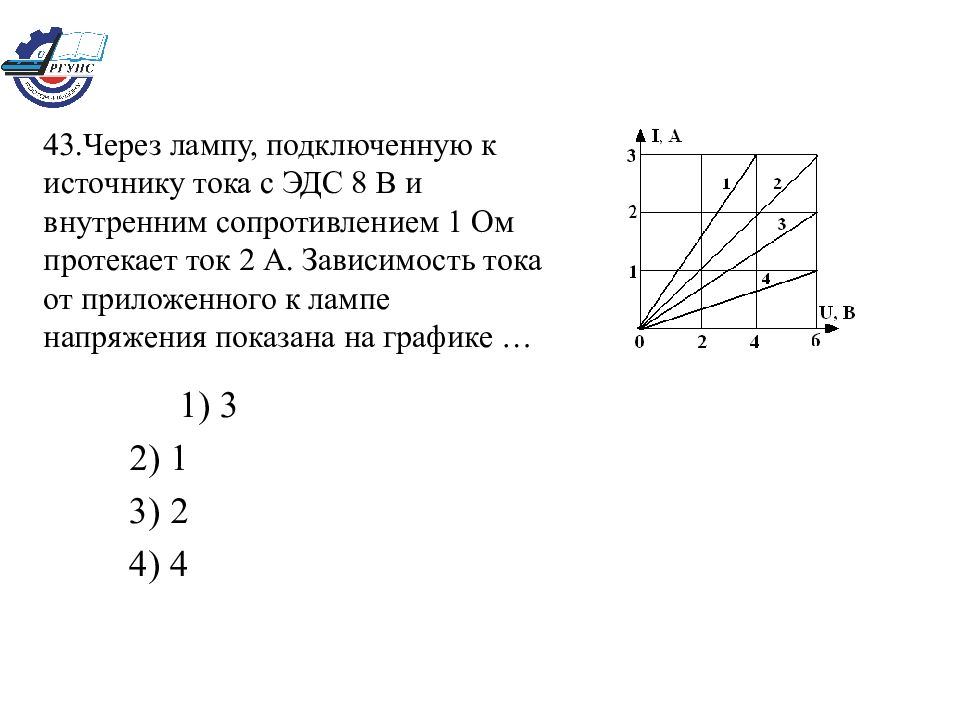

43.Через лампу, подключенную к источнику тока с ЭДС 8 В и внутренним сопротивлением 1 Ом протекает ток 2 А. Зависимость тока от приложенного к лампе напряжения показана на графике … 1) 3 2) 1 3) 2 4) 4

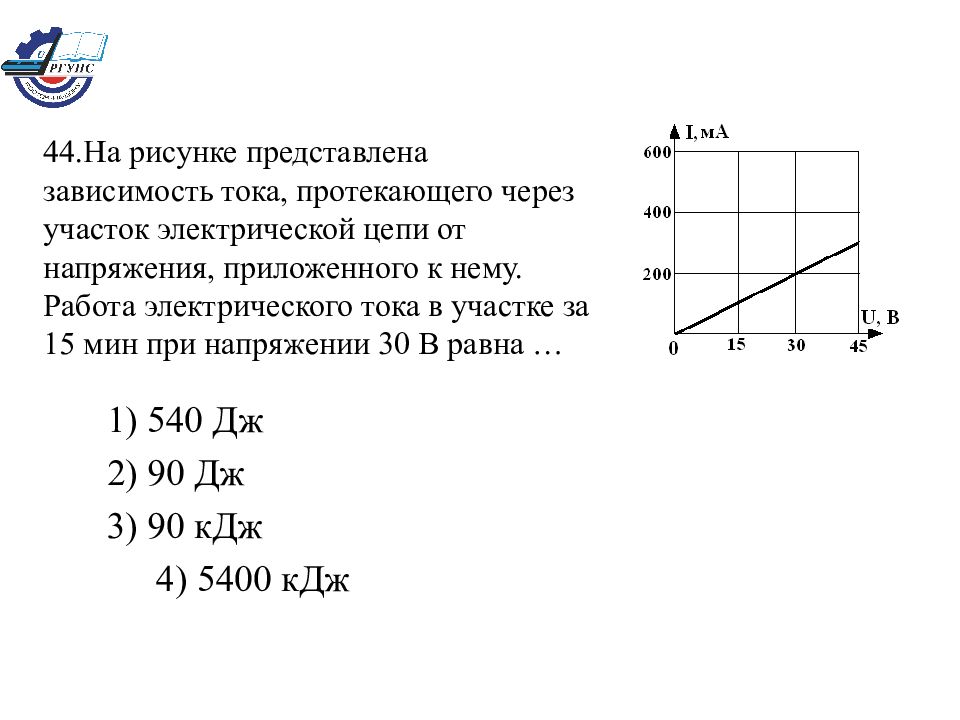

44.На рисунке представлена зависимость тока, протекающего через участок электрической цепи от напряжения, приложенного к нему. Работа электрического тока в участке за 15 мин при напряжении 30 В равна … 1) 540 Дж 2) 90 Дж 3) 90 кДж 4) 5400 кДж
45.Выражение представляет собой … 1) силу тока в замкнутой цепи 2) мощность, выделяющуюся на внутреннем сопротивлении источника 3) напряжение на зажимах источника 4) работу перемещения положительного единичного заряда по замкнутой цепи 5) напряжение на внешнем сопротивлении

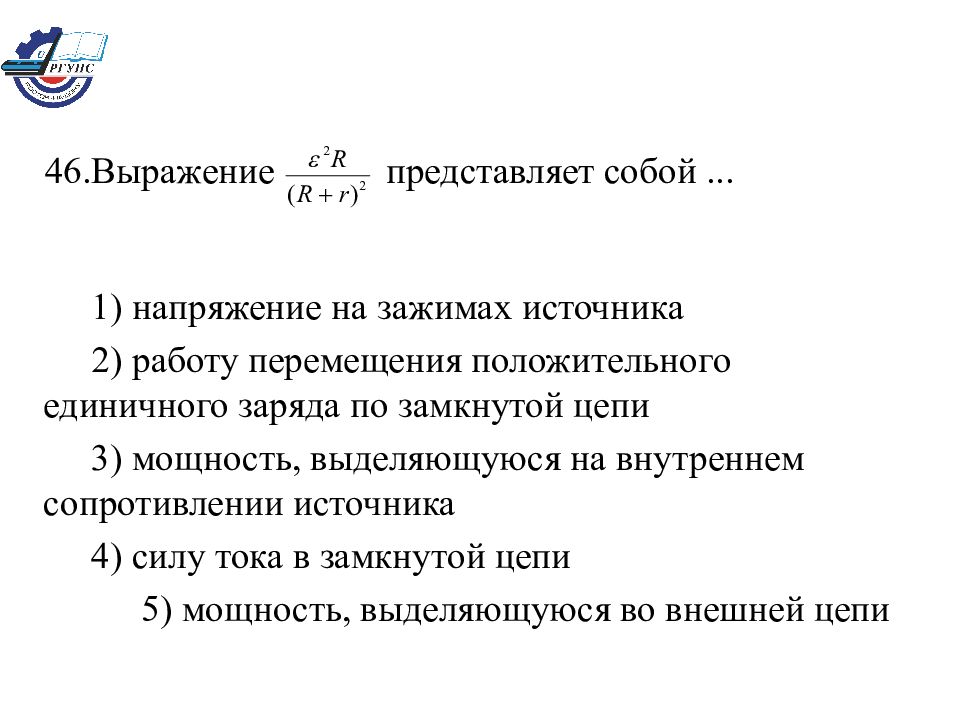

46.Выражение представляет собой... 1) напряжение на зажимах источника 2) работу перемещения положительного единичного заряда по замкнутой цепи 3) мощность, выделяющуюся на внутреннем сопротивлении источника 4) силу тока в замкнутой цепи 5) мощность, выделяющуюся во внешней цепи

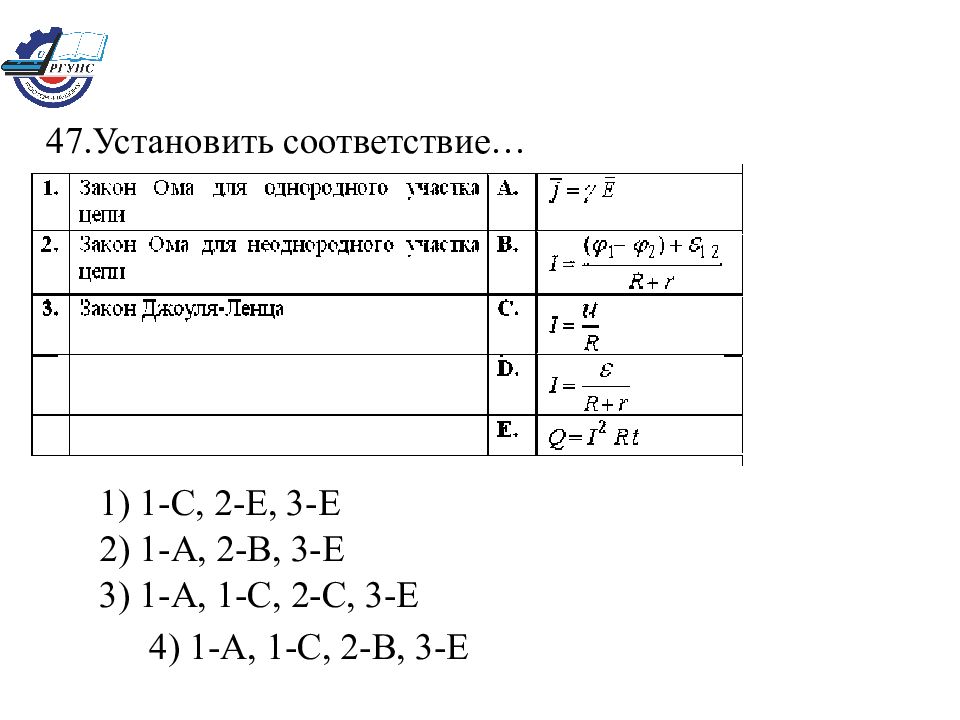

47.Установить соответствие … 1) 1-С, 2-Е, 3-Е 2) 1-А, 2-В, 3-Е 3) 1-А, 1-С, 2-С, 3-Е 4) 1-А, 1-С, 2-В, 3-Е
48.При последовательном соединении n одинаковых источников тока с одинаковыми ЭДС ε и одинаковыми внутренними сопротивлениями r полный ток в цепи с внешним сопротивлением R равен… 1) 2) 3) 4)
49.При параллельном соединении n одинаковых источников тока с одинаковыми ЭДС ε и одинаковыми внутренними сопротивлениями r полный ток в цепи с внешним сопротивлением R равен… 1) 2) 3) 4)
50.На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС E 1 и Е 2 и три резистора сопротивлениями R 1, R 2 и R 3. Направления токов в ветвях показаны стрелками. Направление обхода контуров - по часовой стрелке. Для контура ACDA уравнение по второму правилу Кирхгофа имеет вид... 1 ) 2) 3) 4)

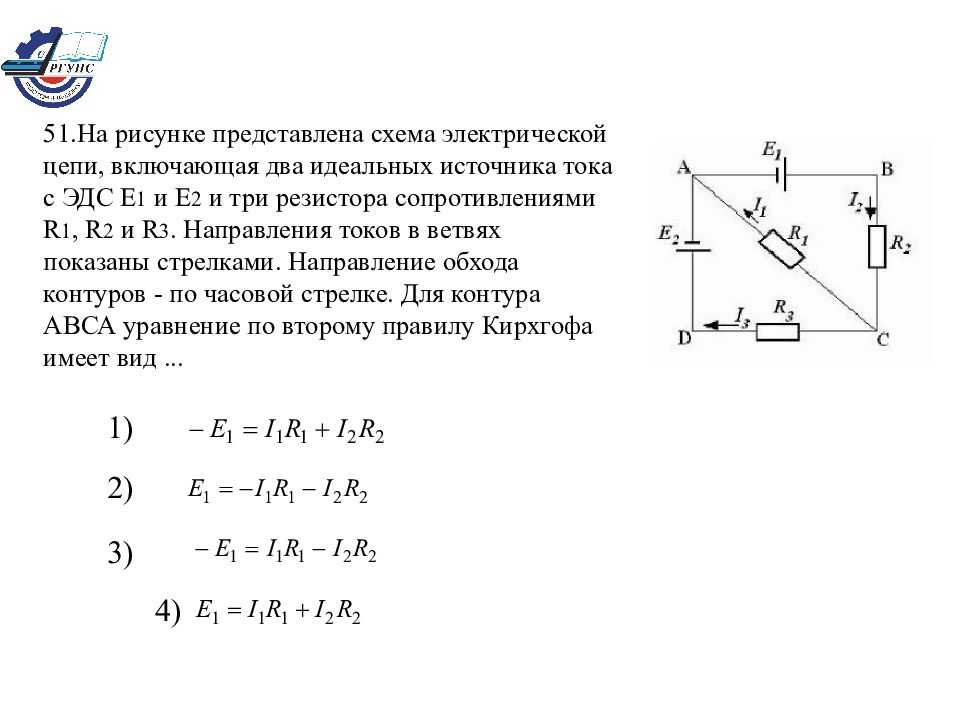

51.На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС Е 1 и Е 2 и три резистора сопротивлениями R 1, R 2 и R 3. Направления токов в ветвях показаны стрелками. Направление обхода контуров - по часовой стрелке. Для контура АВСА уравнение по второму правилу Кирхгофа имеет вид... 1) 2) 3) 4)
52.На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС Е 1 и Е 2 и три резистора сопротивлениями R 1, R 2 и R 3. Направления токов в ветвях показаны стрелками. Направление обхода контуров – по часовой стрелке. Для контура ABCDA уравнение по второму правилу Кирхгофа имеет вид… 1) 2) 3) 4)
