География России Учитель географии Пурикова Марина Николаевна МОУ СОШ № 10 г. Каменск – Шахтинский РО 24.02.2012 МЕЖОТРАСЛЕВЫЕ КОМПЛЕКСЫ Электроэнергетика

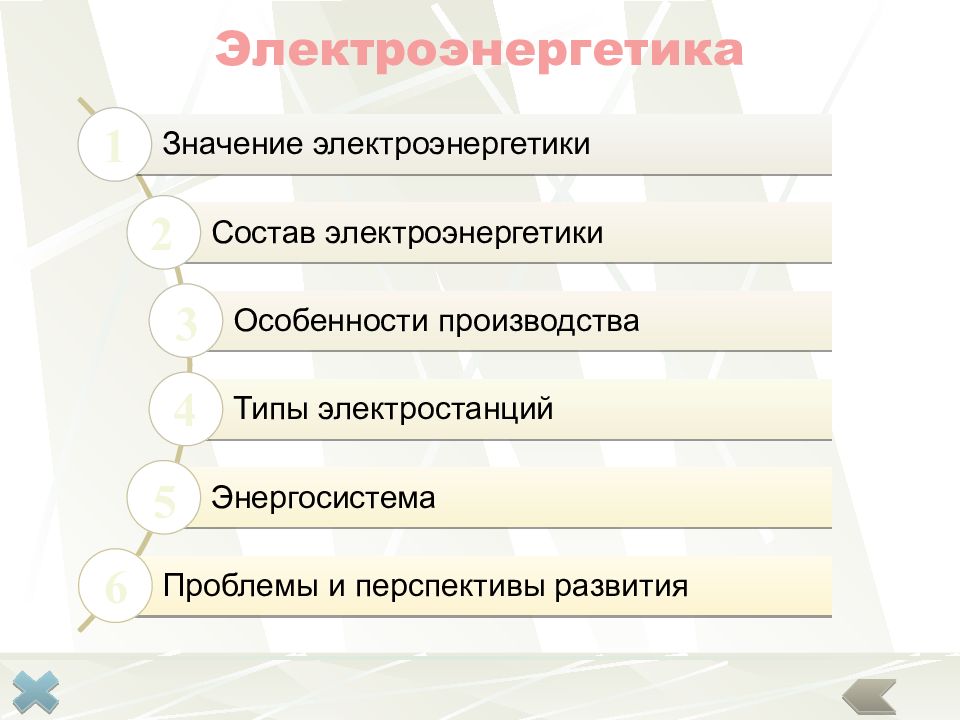

Электроэнергетика 1 2 3 4 5 6
Значение электроэнергетики От уровня ее развития зависит все народное хозяйство страны. Россия на 4 месте в мире (952 млрд кВт*ч) по производству электроэнергии Электропоезд Ночной город Электрический способ выплавки алюминия Электрокардиограмма Спутник системы « Глонасс » Электроэнергетика – это отрасль ТЭК, которая занимается производством электроэнергии, ее транспортировкой и распределением. Какая отрасль хозяйства потребляет большую часть выработанной электроэнергии ?

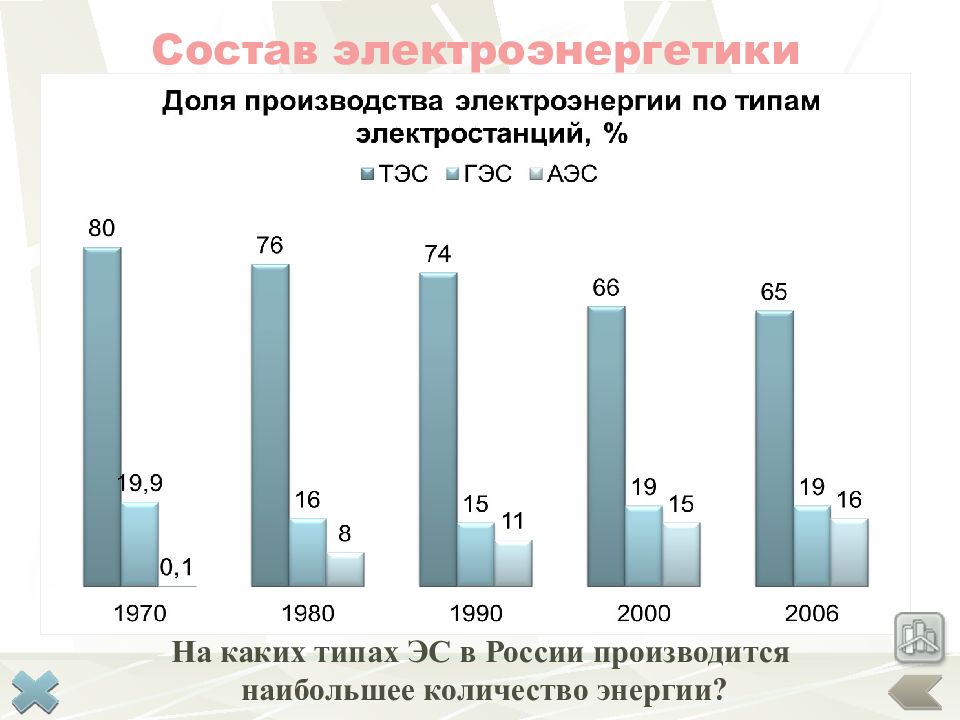

Состав электроэнергетики ТЭС, ТЭЦ Энергия воды Добыча и подготовка ядерного топлива Использование нетрадиционных в идов энергии ГЭС, ГАЭС, ПЭС АЭС, АТЭЦ, АСТ Ветровые, солнечные, приливные и др. ЭС Электроэнергетика Топливо На каких типах ЭС в России производится наибольшее количество энергии?

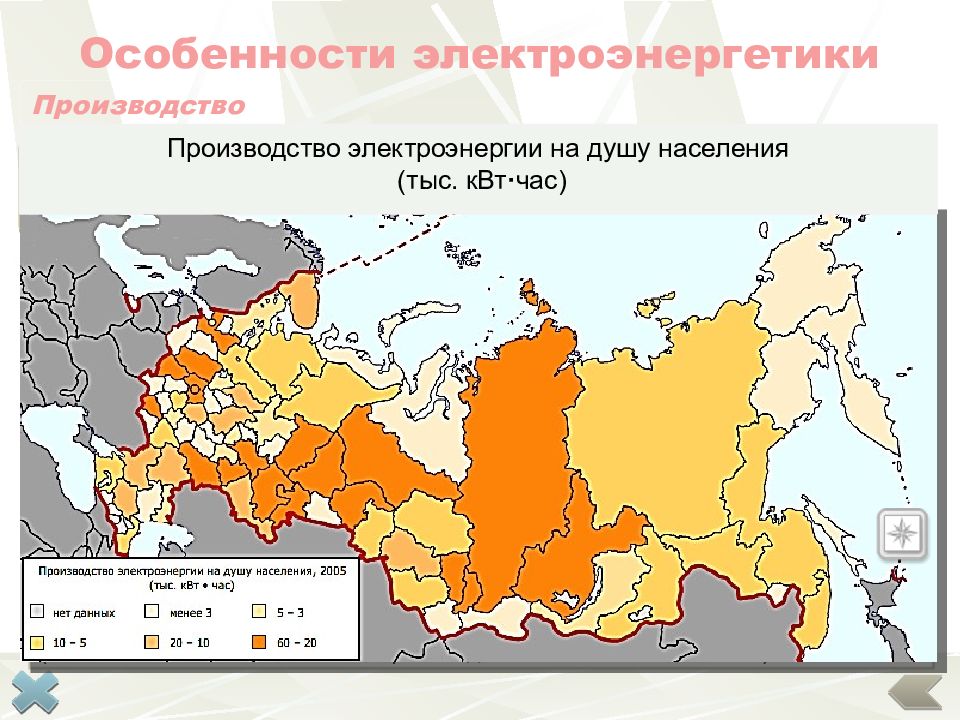

Особенности электроэнергетики продукция не может накапливаться для последующего использования, поэтому потребление соответствует производству электроэнергии и во времени, и по количеству (с учетом потерь ) Электроэнергия легко передается на большие расстояния, распределяется между потребителями, преобразуется в другие виды энергии (механическую, химическую, тепловую, свет ) Существуют устойчивые межрайонные связи по ввозу и вывозу электроэнергетики. Электроэнергетика является отраслью специализации Приволжского и Сибирского федеральных округов. Крупные электростанции играют районообразующую роль. На их базе возникают энергоемкие и теплоемкие производства. (выплавка алюминия, титана, производство химических волокон) Производство Распределение Производство электроэнергии на душу населения (тыс. кВт · час )
Типы электростанций Электроэнергия производится на электростанциях различных типов. Каждый из них имеет свои технико – экономические особенности и факторы размещения.

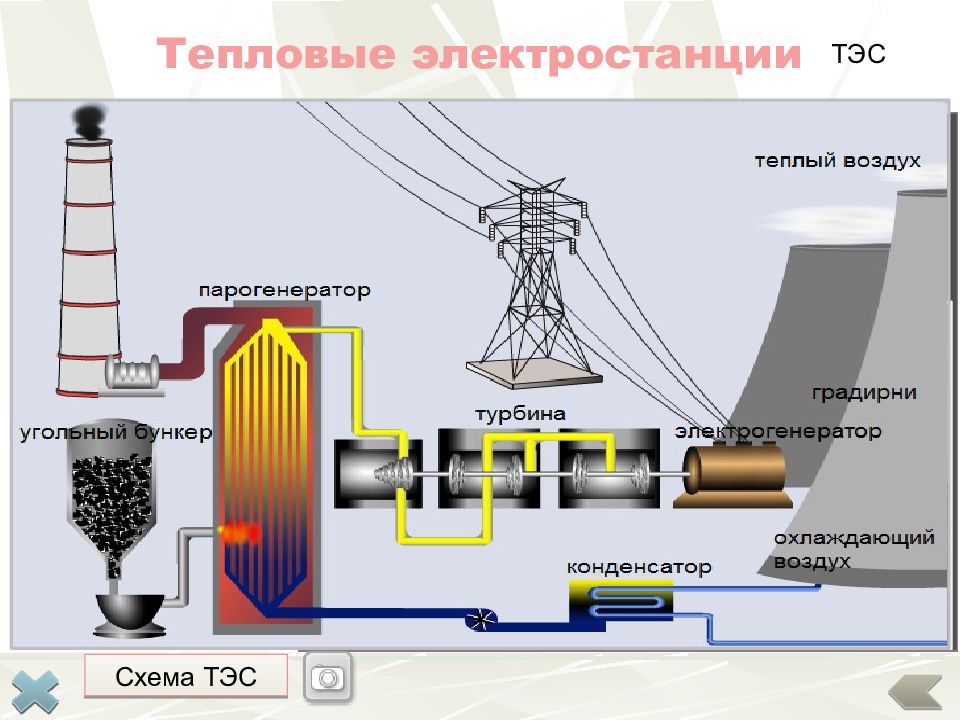

Особенности Тепловые электростанции Доля энергии Топливо Факторы размещения + - Разные виды: газ, мазут, уголь, торф Топливо и потребитель Виды ТЭС ТЭЦ - теплоэлектроцентраль ГРЭС – государственная районная электростанция Строятся быстро и дешево в разных районах; используют разные виды топлива. Используют невозобнови-мые энергетичес -кие ресурсы, выбрасывают твердые и газообразные отходы. Сургутская ( 4,8 млн. кВт), Костромская Пермская Рефтинская Крупнейшие ТЭС Схема ТЭС Сургутская ГРЭС – крупнейшая в Европе Вид ТЭС Т ЭС
Особенности Гидроэлектростанции Доля энергии Топливо Факторы размещения + - Энергия воды Крупные реки, малообжитые районы. Низкая себе-стоимость энергии. Долго строятся, 20 лет. Затапливают речные долины – ценные Земли. Зарегулируют сток рек. Вода после турбин мертвая, нарушена миграция рыб. Изменен климат территории. Г ЭС Крупнейшие ГЭС р. Енисей : Саяно-Шушенская 6,4 млн. кВт, Красноярская 6 млн. кВт. р. Ангара : Братская 4,5 млн. кВт., Усть-Илимская р. Волга : Волжская Схема ГЭС Саяно-Шушенская Красноярская Братская Усть-Илимская Волжская Волжская ГЭС Красноярская ГЭС Саянская ГЭС Лопасти генератора ГЭС Машинный зал
Особенности Атомные электростанции Доля энергии Топливо Факторы размещения + - Ядерное: уран, плутоний, торий … Е 1 кг ядерного топлива = Е 3 000 т каменного угля. потребитель Энергия стоит дешевле, чем на ТЭС. Не зависит от источников ресурсов. Строятся долго, дорогое оборудование. Радиоактивное загрязнение при аварии, проблема хранения и переработки отходов. Крупнейшие АЭС Схема АЭС АЭС 9 крупнейших АЭС. Курская, Смоленская, Калининская, Ростовская, и др. Калининская АЭС Реактор 1-й в мире АЭС г. Обнинск. На Ростовской (г. Волгодонск) АЭС Пультовая. Управление АЭС Ленинградская АЭС изнутри. Наблюдение за работой реактора в пультовой.

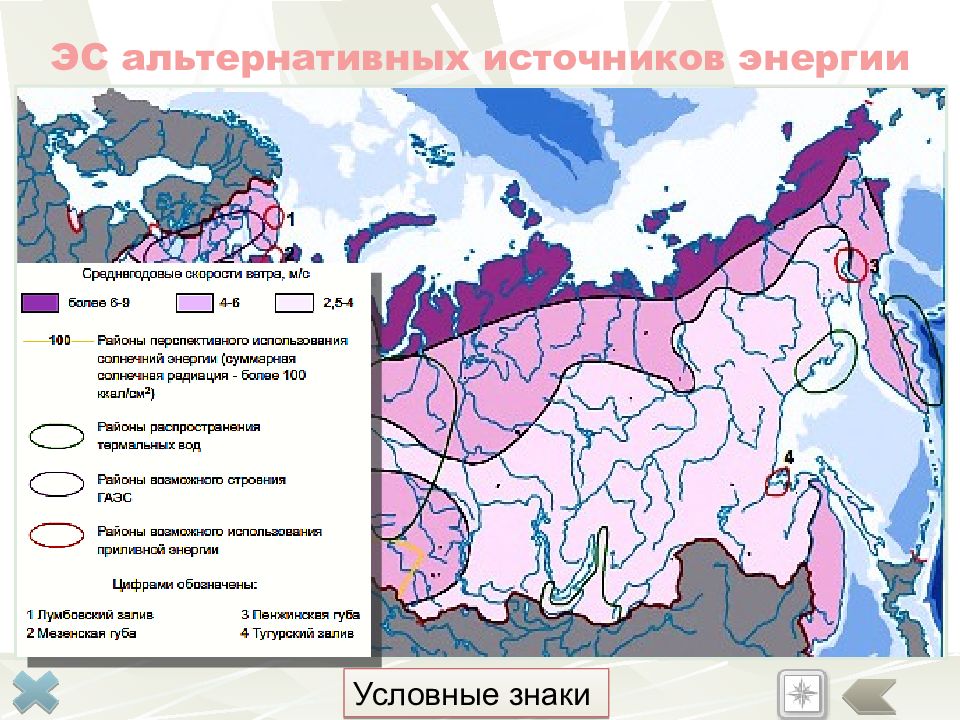

ЭС альтернативных источников энергии Фактор размещения: наличие источников энергии. Кислогубская приливная электростанция - первая в Российской Федерации опытно-промышленная приливная электростанция, на Кольском п-ове, в Кислой губе Баренцева м. Пущена в 1968 г. Мощность 400 кВт. Среднегодовая выработка 1,2 млн. кВт.ч. Напор 4,7 м. Условные знаки Принцип действия ВЭС: ветер крутит лопасти ветряка, приводя в движение вал электрогенератора, вырабатывается электрическая энергия. Производство ветряков очень дёшево, но их мощность мала и их работа зависит от погоды. Шумные, создают помехи для воздушного сообщения и даже для радиоволн; влияют на климат. Солнечные батареи (состоящие из тонких плёнок кремния) используются в основном в космосе, а на Земле только для энергоснабжения автономных потребителей мощностью до 1 кВт, питания радионавигационной и маломощной радиоэлектронной аппаратуры, привода экспериментальных электромобилей и самолётов. Первая геотермальная электростанция была построена на Камчатке – П аужетская ГеоЭС. Природный пар направляется по трубам в турбины, соединённые с электрогенераторами. К недостаткам геотермальных электроустановок относится возможность оседания грунтов и пробуждения сейсмической активности. А выходящие из-под земли газы создают в окрестностях немалый шум и могут, к тому же, содержать отравляющие вещества. Кислогубская ПЭС
Энергосистема это группа электростанций разных типов, объединенных линиями электропередачи (ЛЭП) и управляемых из одного центра ОЭС Сибири ОЭС Востока ОЭС Урала ОЭС Северо- Запада ОЭС Центра ОЭС Северного Кавказа ОЭС Средней Волги В настоящее время функционирует Единая энергетическая система (ЕЭС) России. В ее состав входят многочисленные электростанции европейской части и Сибири, которые работают параллельно, в едином режиме, сосредоточивая более 4/5 суммарной мощности электростанций страны. В регионах России восточнее Байкала действуют небольшие изолированные энергосистемы. Единая энергосистема России (ЕЭС) работает в параллельном режиме с энергосистемами Украины, Прибалтики, Белоруссии, Азербайджана, Монголии. Она контактирует с ЕЭС Казахстана и Финляндии, поставляет электроэнергию в Норвегию и Китай. Электро- станции Энергоресурсы Потребители э лектроэнергии Потребители т еплоэнергии Теплосети Электросети ЕЭС России Ночная Земля, снимок из космоса. Какая часть территории России освещена, сравните с другими странами.
Развитие электроэнергетики Проблемы Перспективы 1. Проведение энергосберегающей п олитики и наращивание мощности производства. 2.Безопасное развитие АЭС. 3.Строительство мини-ГЭС малой мощности. 4.Замена традиционных источников электроэнергии альтернативными. 5. Развитие сети ЛЭП. 1. Недостаточно электроэнергии ; 2. Износ оборудования, не производится его замена; 3. Использование исчерпаемых топливных ресурсов; 4. Аварии на АЭС ; 5. Загрязнение окружающей среды.
Практикум ТЭС ГЭС АЭС Достоинства + Недостатки _ Заполните таблицу «Особенности основных типов электростанций» Строятся быстро и дешево в разных районах; используют разные виды топлива. Низкая себестоимость энергии. Долго строятся, 20 лет. Затапливают речные долины – ценные Земли. Зарегулируют сток рек. Вода после турбин мертвая, нарушена миграция рыб. Изменен климат территории. Используют невозобновимые энергетические ресурсы, выбрасывают твердые и газообразные отходы. Энергия стоит дешевле, чем на ТЭС. Не зависит от источников ресурсов. Строятся долго, дорогое оборудование. Радиоактивное загрязнение при аварии, проблема хранения и переработки отходов.

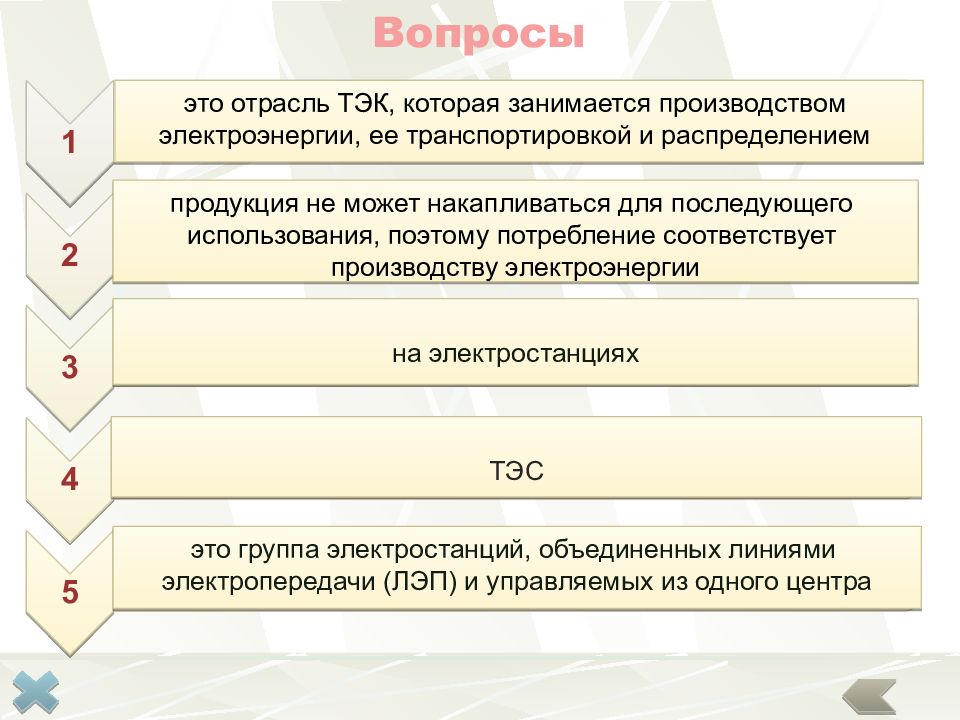

это отрасль ТЭК, которая занимается производством электроэнергии, ее транспортировкой и распределением продукция не может накапливаться для последующего использования, поэтому потребление соответствует производству электроэнергии на электростанциях ТЭС это группа электростанций, объединенных линиями электропередачи (ЛЭП) и управляемых из одного центра Вопросы
Задания 2 3 4 5 Определите ЭС России ответ Паужетская ГеоЭС Кислогубская ПЭС Сургутская ТЭС Рефтинская ТЭС Курская АЭС Билибинская АЭС Усть-Илимская ГЭС Волжская ГЭС Ростовская АЭС Красноярская ГЭС 1 2 3 4 5 6 7 8 9 10
1 Задание № 2 ГИА Распределите по рекам ГЭС ? Волга Енисей Ангара Братская Усть-Илимская Саянская Красноярская Волжская 2 3 4 5 ответ 5 4 3 2 1 3 4 5 ? 1 ?

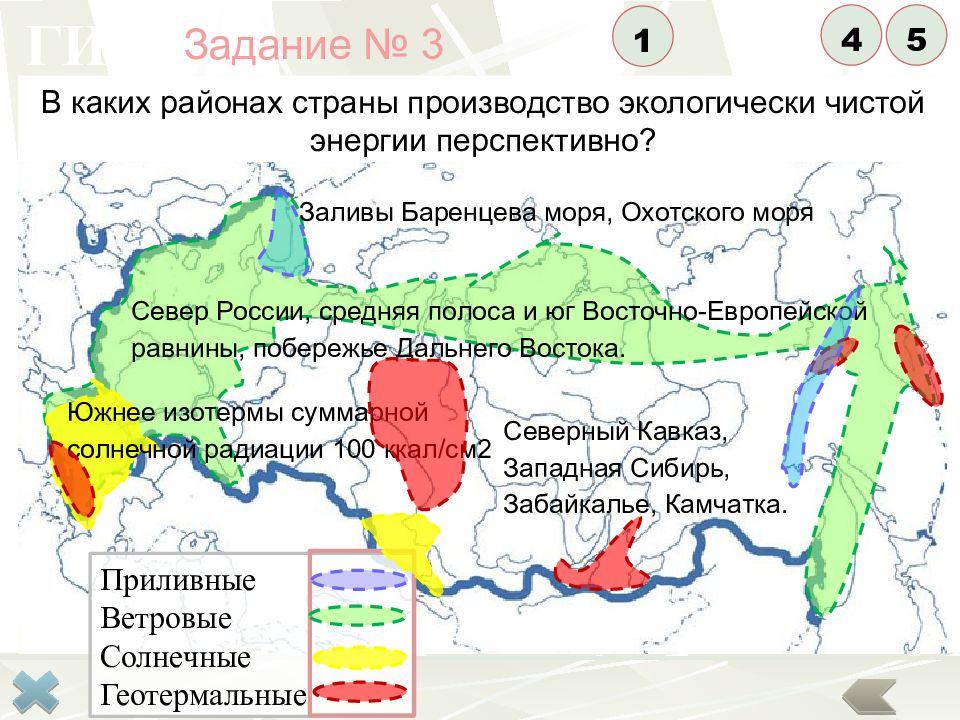

Задание № 3 ГИА 1 4 5 В каких районах страны производство экологически чистой энергии перспективно? Приливные Ветровые Солнечные Геотермальные Север России, средняя полоса и юг Восточно-Европейской равнины, побережье Дальнего Востока. Южнее изотермы суммарной солнечной радиации 100 ккал/см2 Северный Кавказ, Западная Сибирь, Забайкалье, Камчатка. Заливы Баренцева моря, Охотского моря

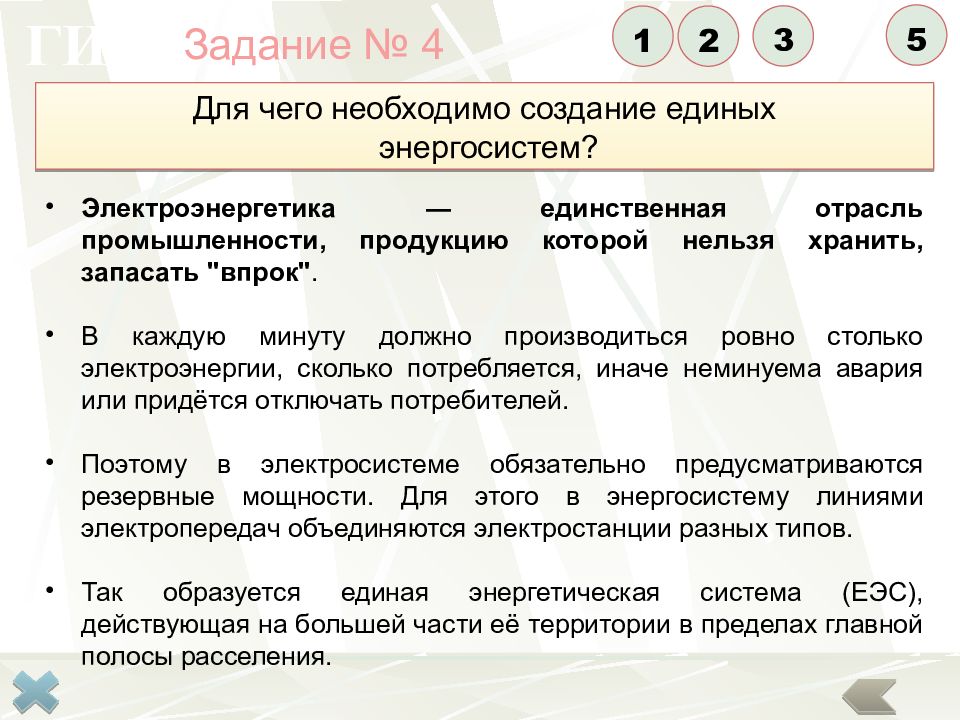

2 Задание № 4 ГИА 1 3 5 Для чего необходимо создание единых энергосистем? Электроэнергетика ― единственная отрасль промышленности, продукцию которой нельзя хранить, запасать "впрок ". В каждую минуту должно производиться ровно столько электроэнергии, сколько потребляется, иначе неминуема авария или придётся отключать потребителей. Поэтому в электросистеме обязательно предусматриваются резервные мощности. Для этого в энергосистему линиями электропередач объединяются электростанции разных типов. Так образуется единая энергетическая система (ЕЭС), действующая на большей части её территории в пределах главной полосы расселения.

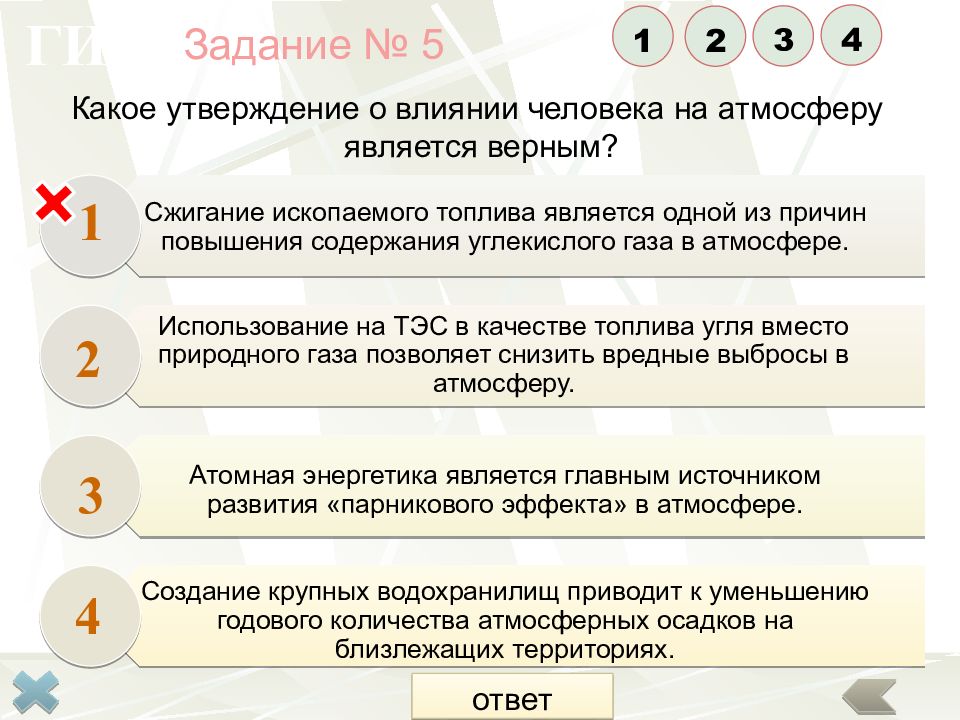

Задание № 5 1 2 3 4 ответ ГИА Какое утверждение о влиянии человека на атмосферу является верным? 2 1 3 4

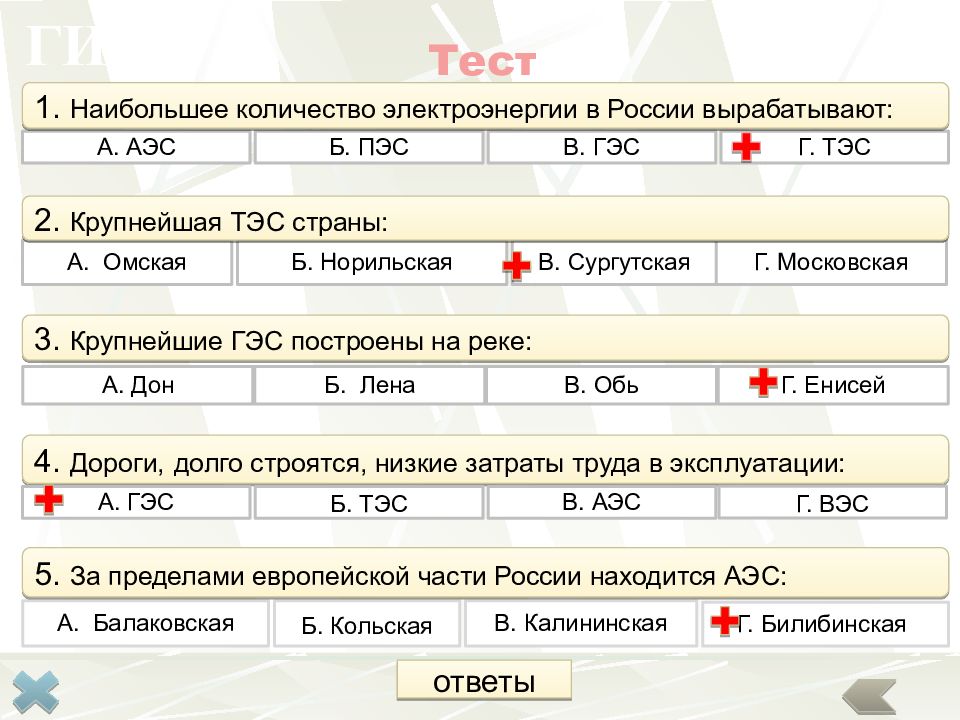

Тест 1. Наибольшее количество электроэнергии в России вырабатывают: 3. Крупнейшие ГЭС построены на реке: 4. Дороги, долго строятся, низкие затраты труда в эксплуатации: ответы 5. За пределами европейской части России находится АЭС: 2. Крупнейшая ТЭС страны: ГИА

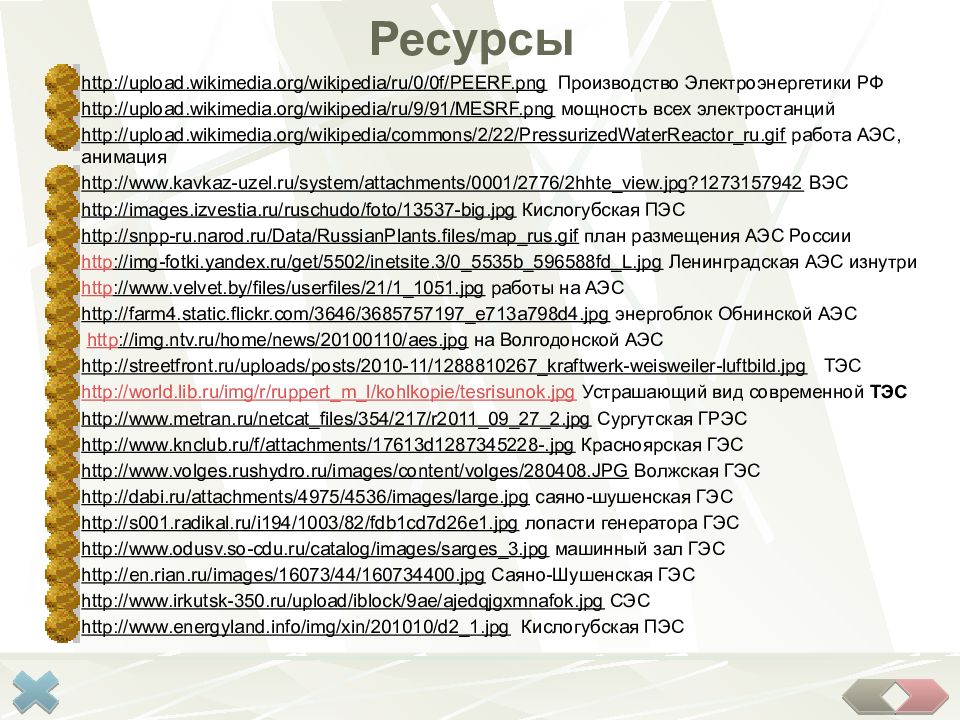

http://upload.wikimedia.org/wikipedia/ru/0/0f/PEERF.png Производство Электроэнергетики РФ http://upload.wikimedia.org/wikipedia/ru/9/91/MESRF.png мощность всех электростанций http://upload.wikimedia.org/wikipedia/commons/2/22/PressurizedWaterReactor_ru.gif работа АЭС, анимация http://www.kavkaz-uzel.ru/system/attachments/0001/2776/2hhte_view.jpg?1273157942 ВЭС http://images.izvestia.ru/ruschudo/foto/13537-big.jpg Кислогубская ПЭС http://snpp-ru.narod.ru/Data/RussianPlants.files/map_rus.gif план размещения АЭС России http ://img-fotki.yandex.ru/get/5502/inetsite.3/0_5535b_596588fd_L.jpg Ленинградская АЭС изнутри http ://www.velvet.by/files/userfiles/21/1_1051.jpg работы на АЭС http://farm4.static.flickr.com/3646/3685757197_e713a798d4.jpg энергоблок Обнинской АЭС http ://img.ntv.ru/home/news/20100110/aes.jpg на Волгодонской АЭС http://streetfront.ru/uploads/posts/2010-11/1288810267_kraftwerk-weisweiler-luftbild.jpg ТЭС http://world.lib.ru/img/r/ruppert_m_l/kohlkopie/tesrisunok.jpg Устрашающий вид современной ТЭС http://www.metran.ru/netcat_files/354/217/r2011_09_27_2.jpg Сургутская ГРЭС http://www.knclub.ru/f/attachments/17613d1287345228-.jpg Красноярская ГЭС http://www.volges.rushydro.ru/images/content/volges/280408.JPG Волжская ГЭС http://dabi.ru/attachments/4975/4536/images/large.jpg саяно-шушенская ГЭС http://s001.radikal.ru/i194/1003/82/fdb1cd7d26e1.jpg лопасти генератора ГЭС http://www.odusv.so-cdu.ru/catalog/images/sarges_3.jpg машинный зал ГЭС http://en.rian.ru/images/16073/44/160734400.jpg Саяно-Шушенская ГЭС http://www.irkutsk-350.ru/upload/iblock/9ae/ajedqjgxmnafok.jpg СЭС http://www.energyland.info/img/xin/201010/d2_1.jpg Кислогубская ПЭС

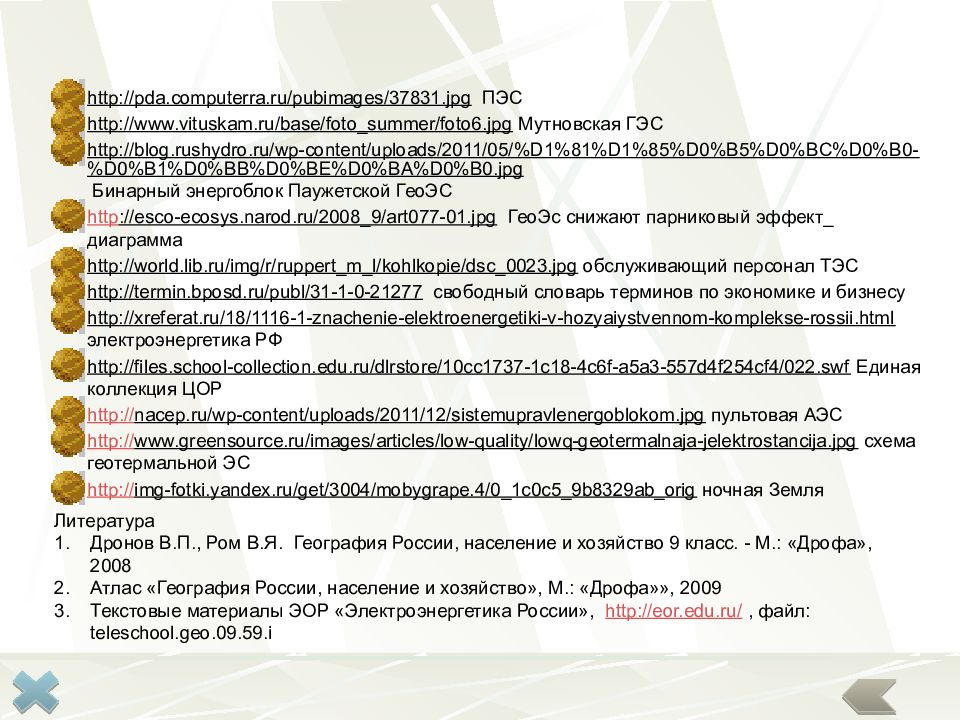

http://pda.computerra.ru/pubimages/37831.jpg ПЭС http://www.vituskam.ru/base/foto_summer/foto6.jpg Мутновская ГЭС http://blog.rushydro.ru/wp-content/uploads/2011/05/%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0.jpg Бинарный энергоблок Паужетской ГеоЭС http ://esco-ecosys.narod.ru/2008_9/art077-01.jpg ГеоЭс снижают парниковый эффект_ диаграмма http://world.lib.ru/img/r/ruppert_m_l/kohlkopie/dsc_0023.jpg обслуживающий персонал ТЭС http://termin.bposd.ru/publ/31-1-0-21277 свободный словарь терминов по экономике и бизнесу http://xreferat.ru/18/1116-1-znachenie-elektroenergetiki-v-hozyaiystvennom-komplekse-rossii.html электроэнергетика РФ http://files.school-collection.edu.ru/dlrstore/10cc1737-1c18-4c6f-a5a3-557d4f254cf4/022.swf Единая коллекция ЦОР http :// nacep.ru/wp-content/uploads/2011/12/sistemupravlenergoblokom.jpg пультовая АЭС http:// www.greensource.ru/images/articles/low-quality/lowq-geotermalnaja-jelektrostancija.jpg схема геотермальной ЭС http:// img-fotki.yandex.ru/get/3004/mobygrape.4/0_1c0c5_9b8329ab_orig ночная Земля Литература Дронов В.П., Ром В.Я. География России, население и хозяйство 9 класс. - М.: «Дрофа», 2008 Атлас «География России, население и хозяйство», М.: «Дрофа»», 2009 Текстовые материалы ЭОР «Электроэнергетика России », http://eor.edu.ru/, файл: teleschool.geo.09.59.i
