Первый слайд презентации

Факультет среднего профессионального образования Специальность 21.02.08 «Прикладная геодезия» Выпускная квалификационная работа на тему: Создание геодезической разбивочной основы для обустройства нефтегазодобывающего месторождения Студент: Хромовских я. а. Руководитель: свинцова а. е.

Изображение слайда

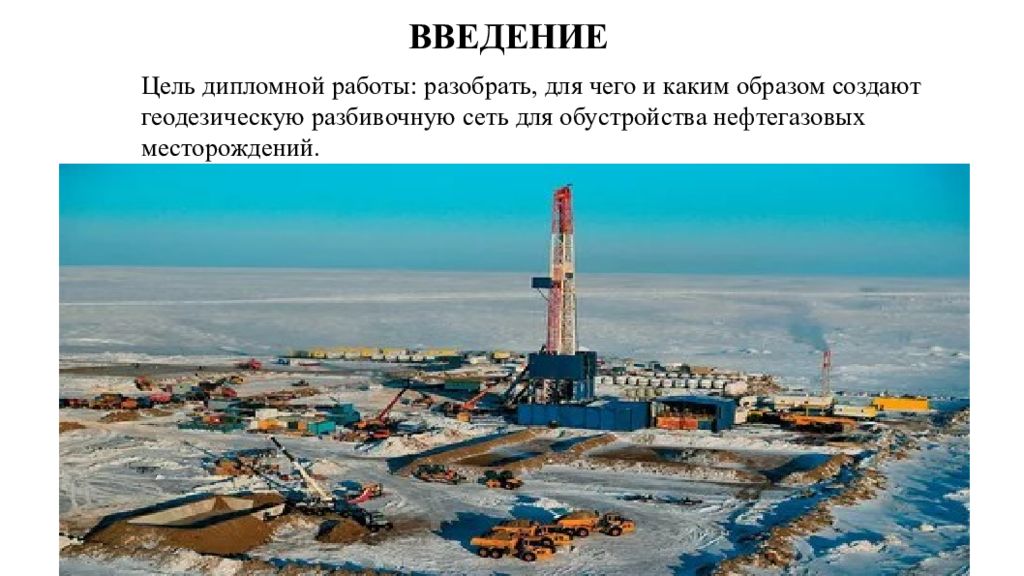

Слайд 2: ВВЕДЕНИЕ

Цель дипломной работы: р азобрать, для чего и каким образом создают геодезическую разбивочную сеть для обустройства нефтегазовых месторождений.

Изображение слайда

Слайд 3: НАЗНАЧЕНИЕ ГЕОДЕЗИЧЕСКИХ РАЗБИВОЧНЫХ СЕТЕЙ

Изображение слайда

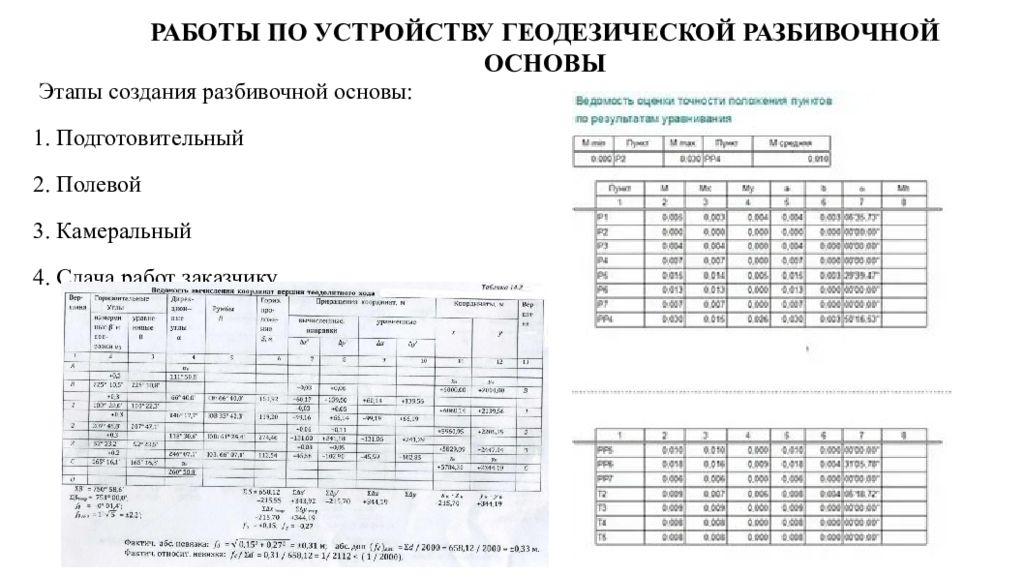

Слайд 4: РАБОТЫ ПО УСТРОЙСТВУ ГЕОДЕЗИЧЕСКОЙ РАЗБИВОЧНОЙ ОСНОВЫ

Этапы создания разбивочной основы: 1. Подготовительный 2. Полевой 3. Камеральный 4. Сдача работ заказчику

Изображение слайда

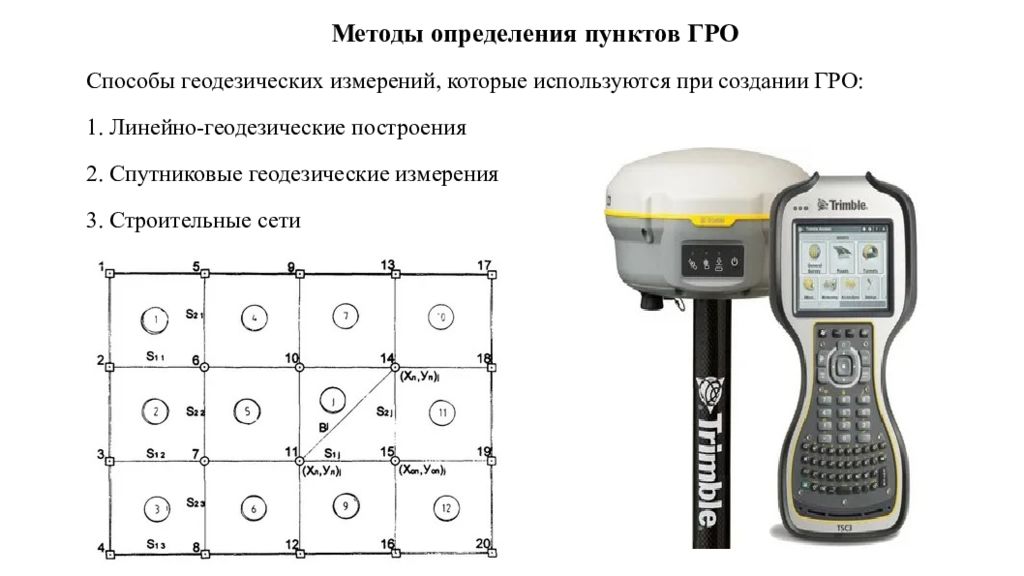

Слайд 5: Методы определения пунктов ГРО

Способы геодезических измерений, которые используются при создании ГРО: 1. Линейно-геодезические построения 2. Спутниковые геодезические измерения 3. С т роительные сети

Изображение слайда

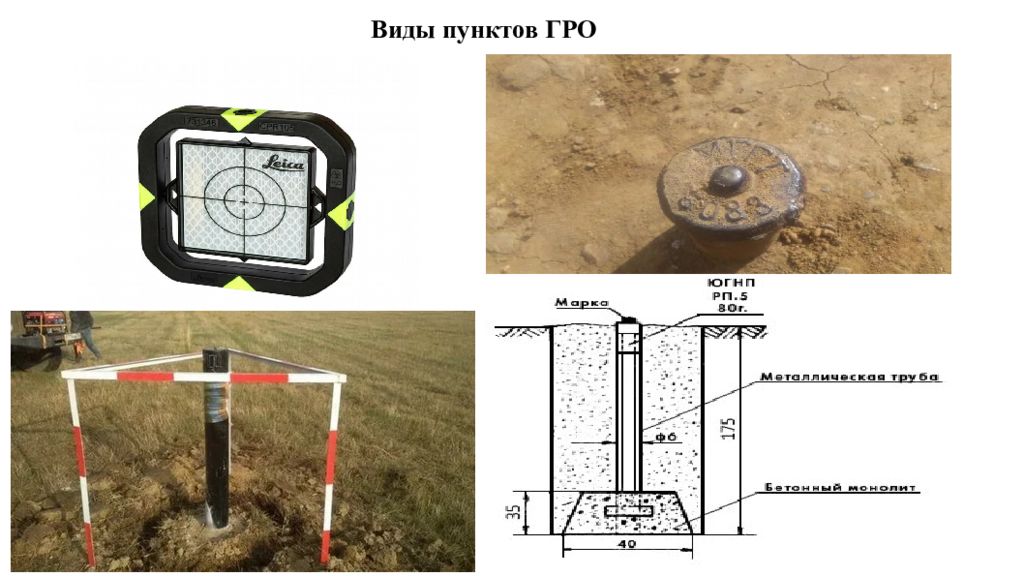

Слайд 6: Виды пунктов ГРО

Изображение слайда

Слайд 7

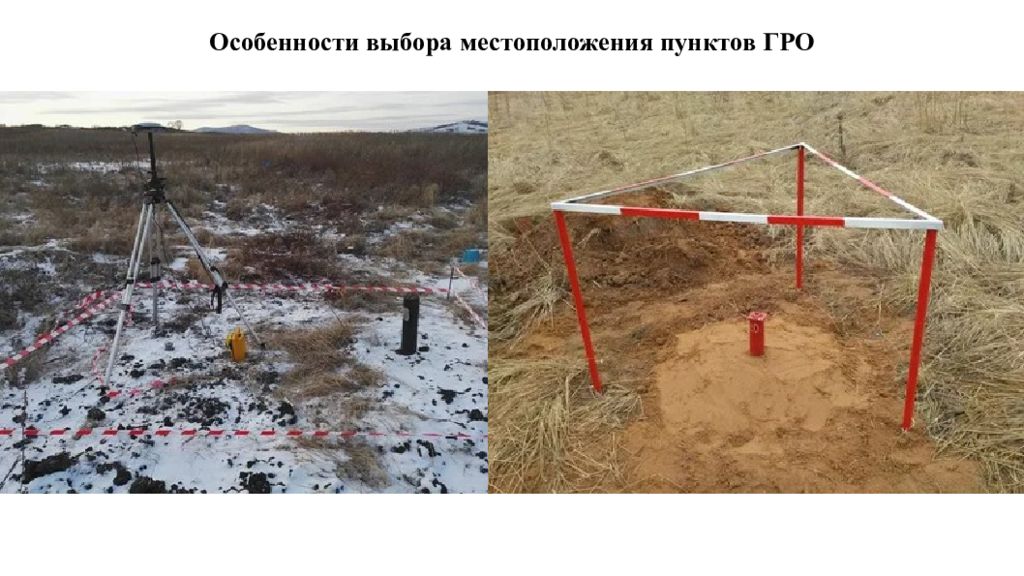

Особенности выбора местоположения пунктов ГРО

Изображение слайда

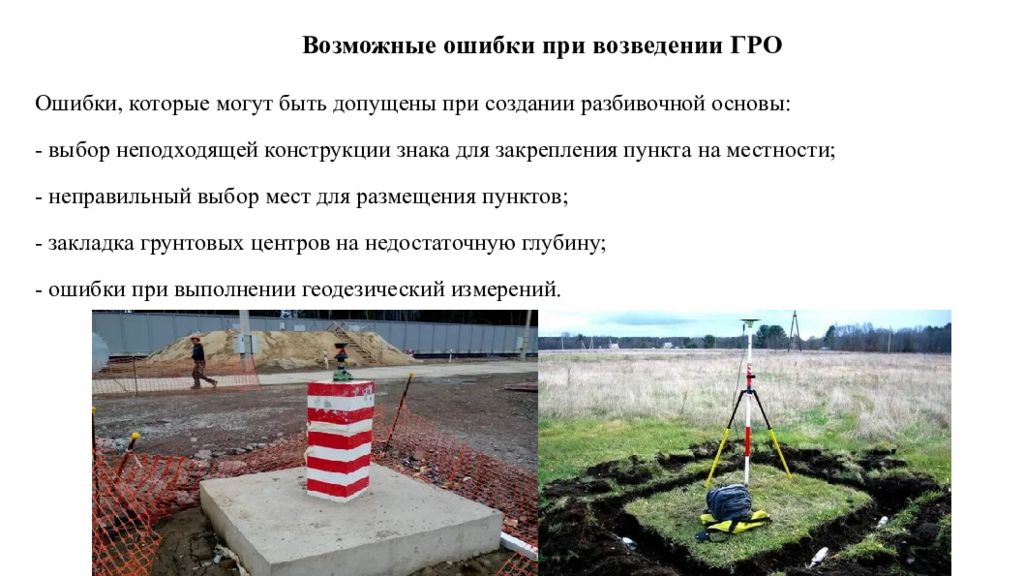

Слайд 8: Возможные ошибки при возведении ГРО

Ошибки, которые могут быть допущены при создании разбивочной основы: - выбор неподходящей конструкции знака для закрепления пункта на местности; - неправильный выбор мест для размещения пунктов; - закладка грунтовых центров на недостаточную глубину; - ошибки при выполнении геодезический измерений.

Изображение слайда

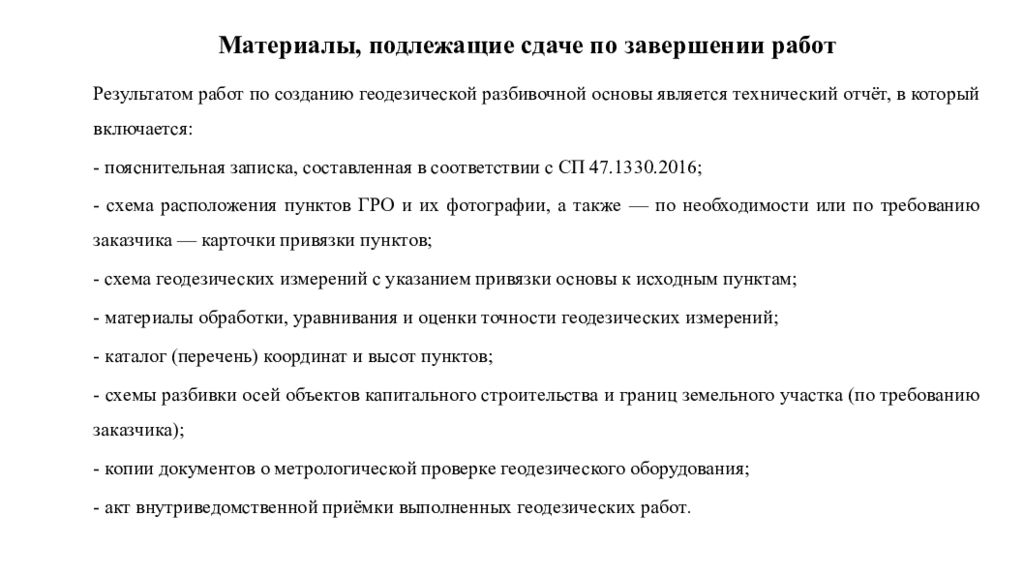

Слайд 9: Материалы, подлежащие сдаче по завершении работ

Результатом работ по созданию геодезической разбивочной основы является технический отчёт, в который включается: - пояснительная записка, составленная в соответствии с СП 47.1330.2016; - схема расположения пунктов ГРО и их фотографии, а также — по необходимости или по требованию заказчика — карточки привязки пунктов; - схема геодезических измерений с указанием привязки основы к исходным пунктам; - материалы обработки, уравнивания и оценки точности геодезических измерений; - каталог (перечень) координат и высот пунктов; - схемы разбивки осей объектов капитального строительства и границ земельного участка (по требованию заказчика); - копии документов о метрологической проверке геодезического оборудования; - акт внутриведомственной приёмки выполненных геодезических работ.

Изображение слайда

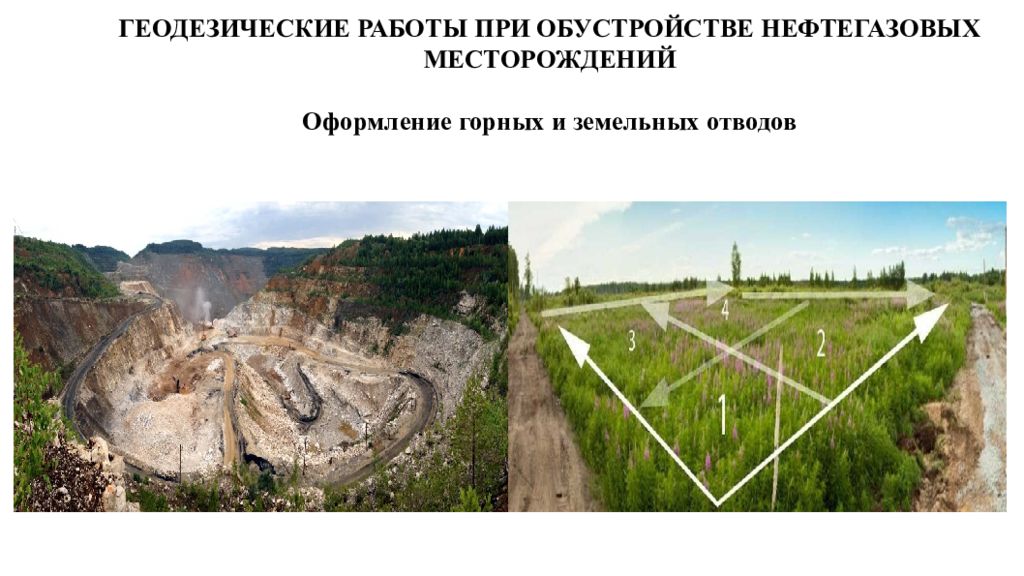

Слайд 10: ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ОБУСТРОЙСТВЕ НЕФТЕГАЗОВЫХ МЕСТОРОЖДЕНИЙ Оформление горных и земельных отводов

Изображение слайда

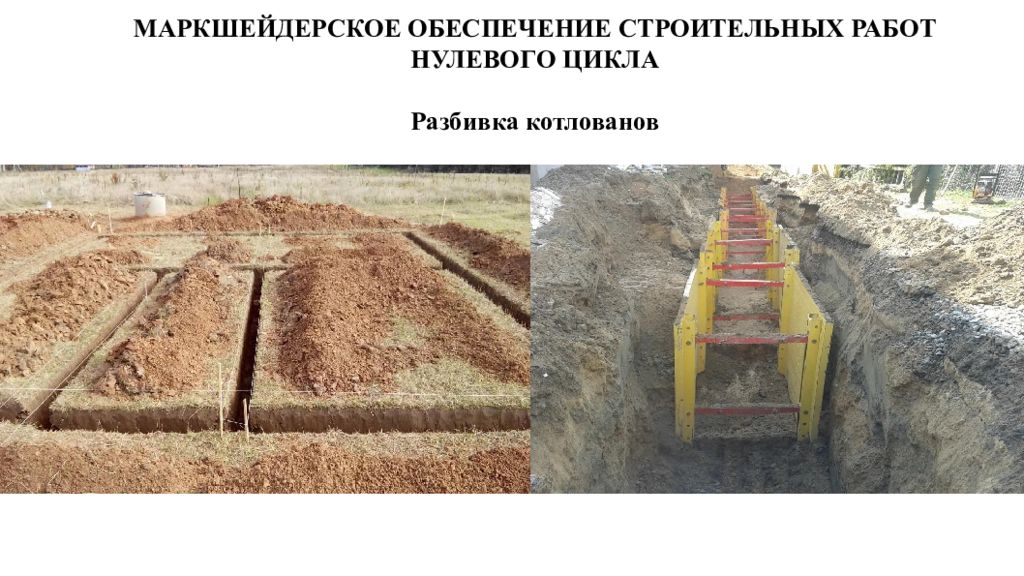

Слайд 11: МАРКШЕЙДЕРСКОЕ ОБЕСПЕЧЕНИЕ СТРОИТЕЛЬНЫХ РАБОТ НУЛЕВОГО ЦИКЛА Разбивка котлованов

Изображение слайда

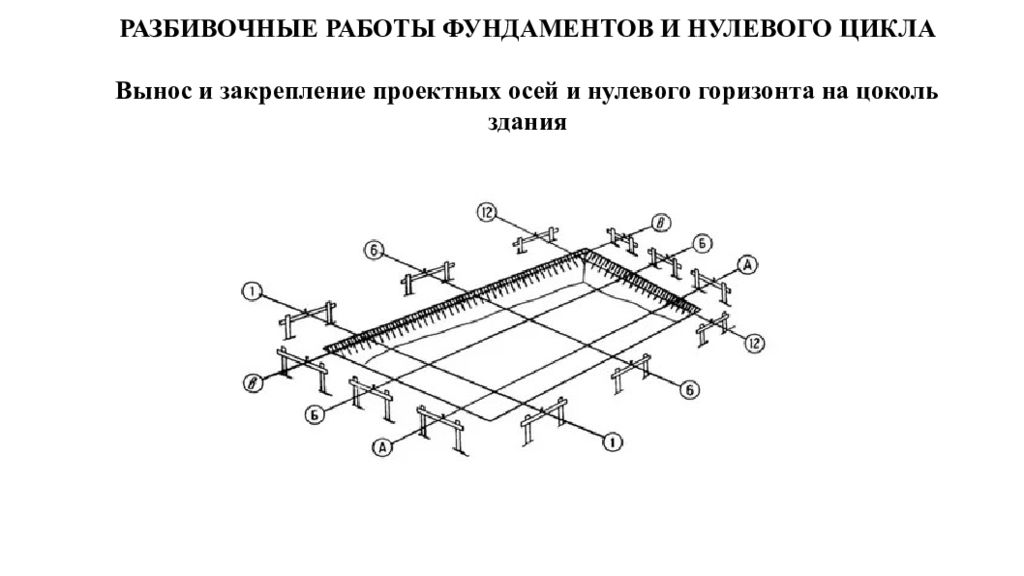

Слайд 12: РАЗБИВОЧНЫЕ РАБОТЫ ФУНДАМЕНТОВ И НУЛЕВОГО ЦИКЛА Вынос и закрепление проектных осей и нулевого горизонта на цоколь здания

Изображение слайда

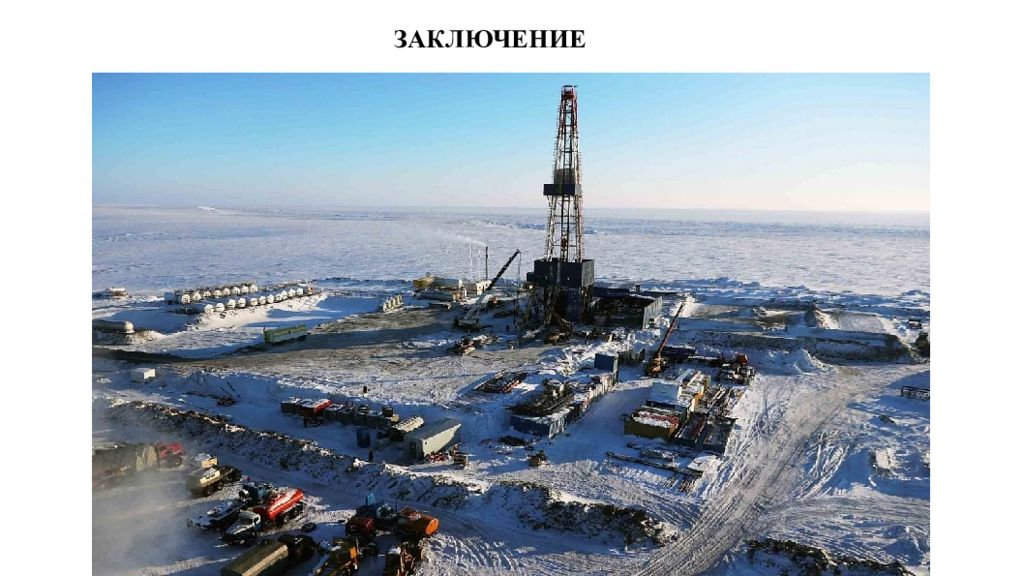

Последний слайд презентации: Факультет среднего профессионального образования Специальность 21.02.08: ЗАКЛЮЧЕНИЕ

Изображение слайда
