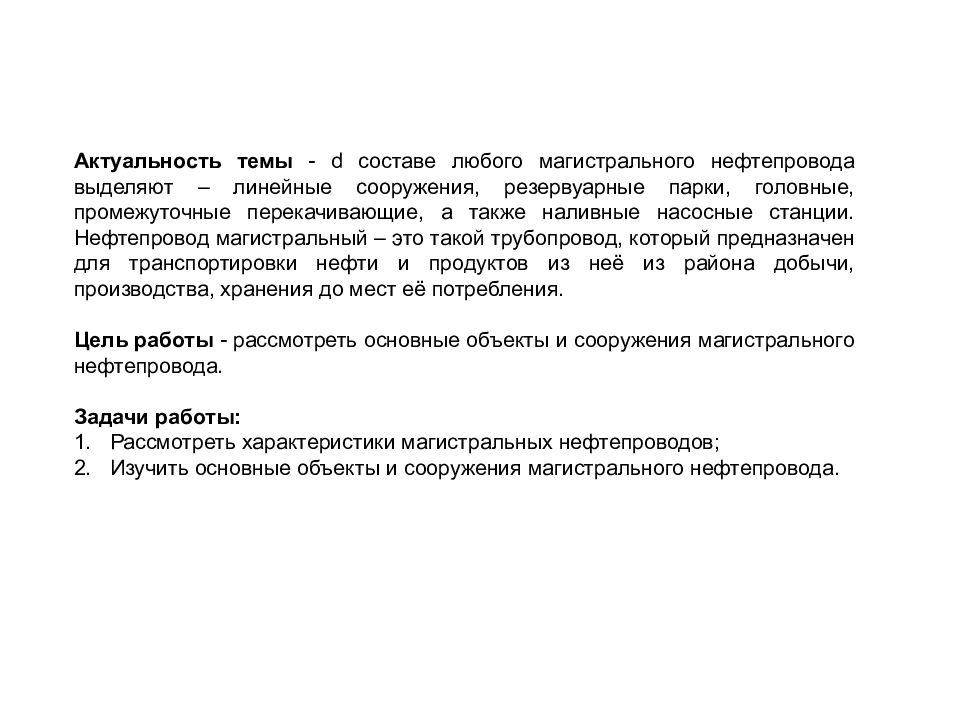

Актуальность темы - d составе любого магистрального нефтепровода выделяют – линейные сооружения, резервуарные парки, головные, промежуточные перекачивающие, а также наливные насосные станции. Нефтепровод магистральный – это такой трубопровод, который предназначен для транспортировки нефти и продуктов из неё из района добычи, производства, хранения до мест её потребления. Цель работы - рассмотреть основные объекты и сооружения магистрального нефтепровода. Задачи работы: Рассмотреть характеристики магистральных нефтепроводов; Изучить основные объекты и сооружения магистрального нефтепровода.

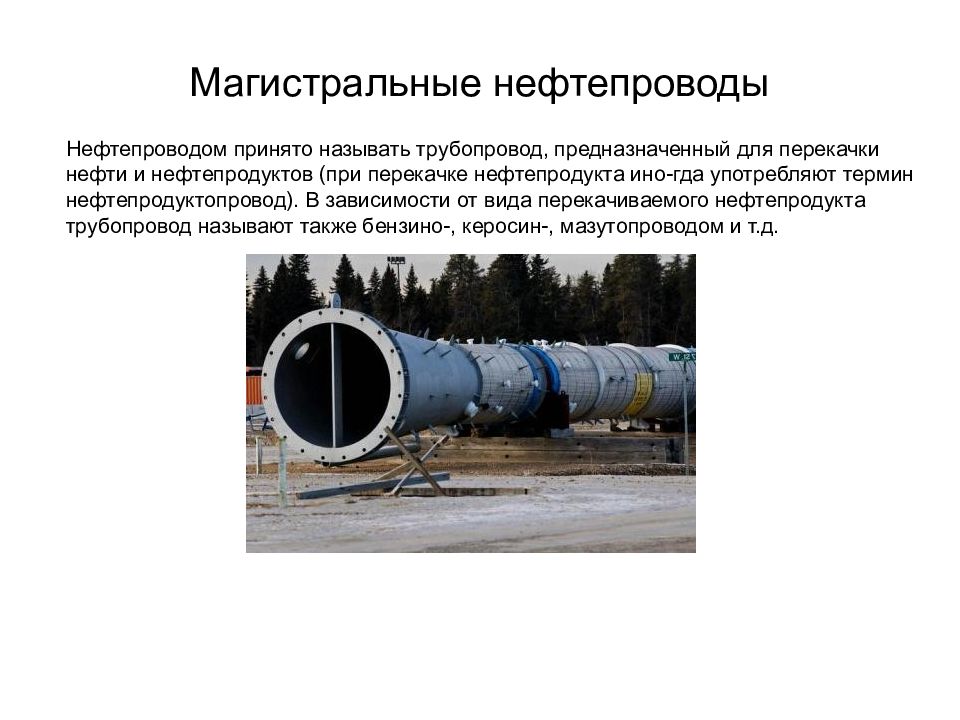

Нефтепроводом принято называть трубопровод, предназначенный для перекачки нефти и нефтепродуктов (при перекачке нефтепродукта ино-гда употребляют термин нефтепродуктопровод). В зависимости от вида перекачиваемого нефтепродукта трубопровод называют также бензино-, керосин-, мазутопроводом и т.д.

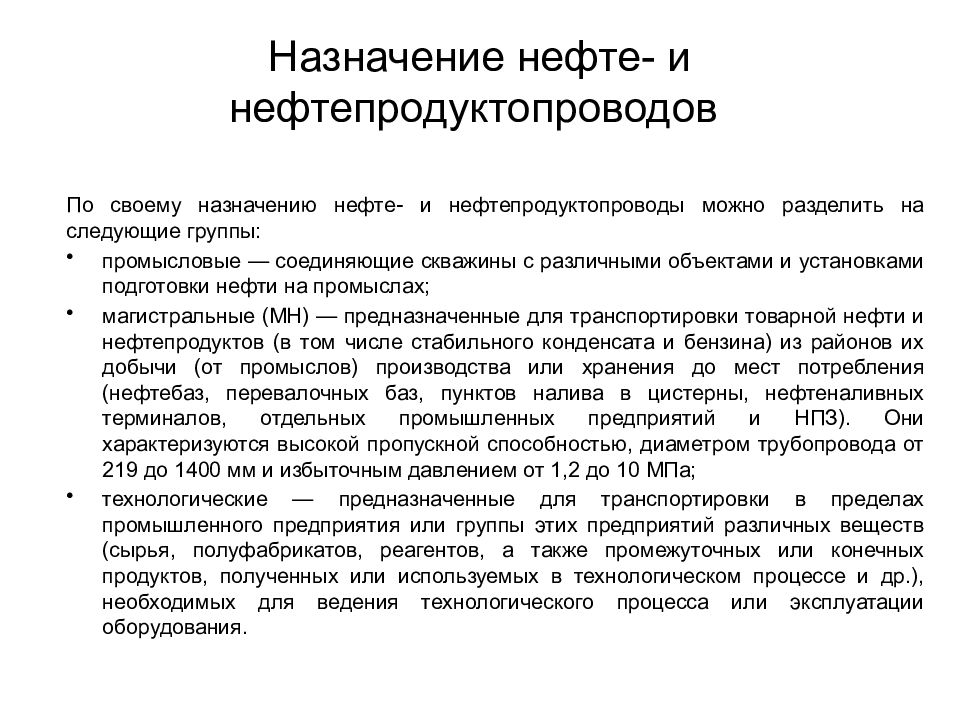

По своему назначению нефте - и нефтепродуктопроводы можно разделить на следующие группы: промысловые — соединяющие скважины с различными объектами и установками подготовки нефти на промыслах; магистральные (МН) — предназначенные для транспортировки товарной нефти и нефтепродуктов (в том числе стабильного конденсата и бензина) из районов их добычи (от промыслов) производства или хранения до мест потребления (нефтебаз, перевалочных баз, пунктов налива в цистерны, нефтеналивных терминалов, отдельных промышленных предприятий и НПЗ ). Они характеризуются высокой пропускной способностью, диаметром трубопровода от 219 до 1400 мм и избыточным давлением от 1,2 до 10 МПа; технологические — предназначенные для транспортировки в пределах промышленного предприятия или группы этих предприятий различных веществ (сырья, полуфабрикатов, реагентов, а также промежуточных или конечных продуктов, полученных или используемых в технологическом процессе и др.), необходимых для ведения технологического процесса или эксплуатации оборудования.

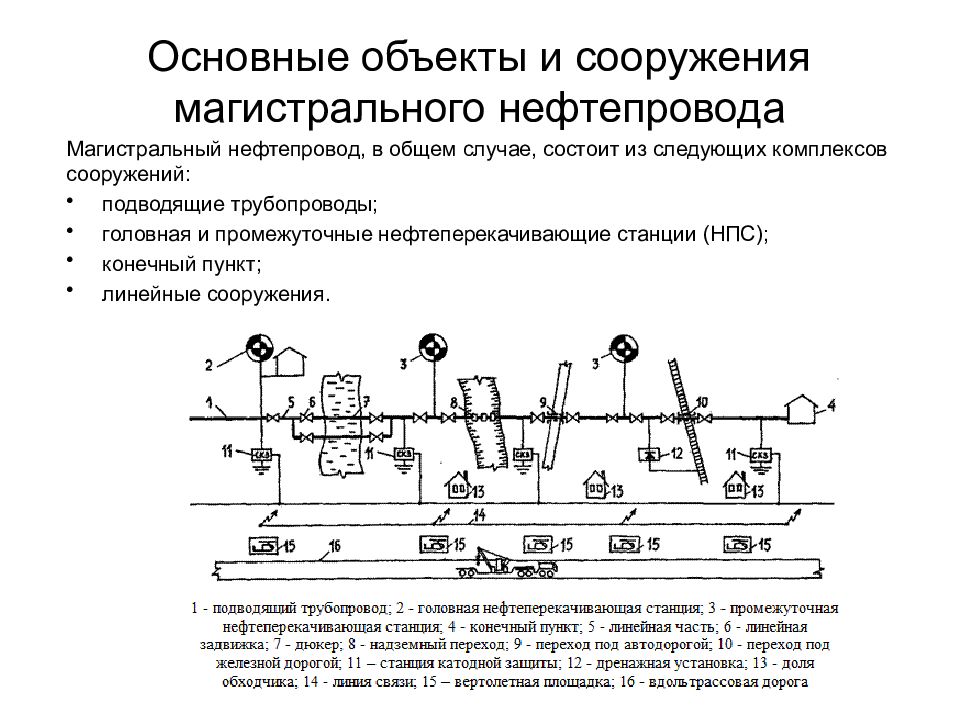

Магистральный нефтепровод, в общем случае, состоит из следующих комплексов сооружений: подводящие трубопроводы; головная и промежуточные нефтеперекачивающие станции ( НПС ); конечный пункт; линейные сооружения.

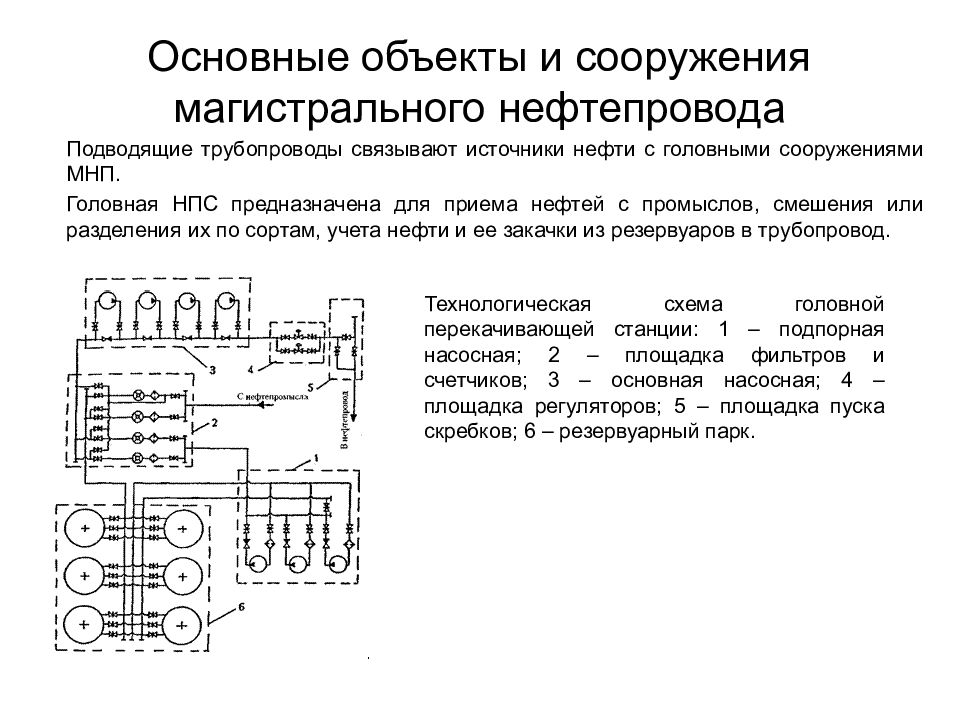

Подводящие трубопроводы связывают источники нефти с головными сооружениями МНП. Головная НПС предназначена для приема нефтей с промыслов, смешения или разделения их по сортам, учета нефти и ее закачки из резервуаров в трубопровод. Технологическая схема головной перекачивающей станции: 1 – подпорная насосная; 2 – площадка фильтров и счетчиков; 3 – основная насосная; 4 – площадка регуляторов; 5 – площадка пуска скребков; 6 – резервуарный парк.

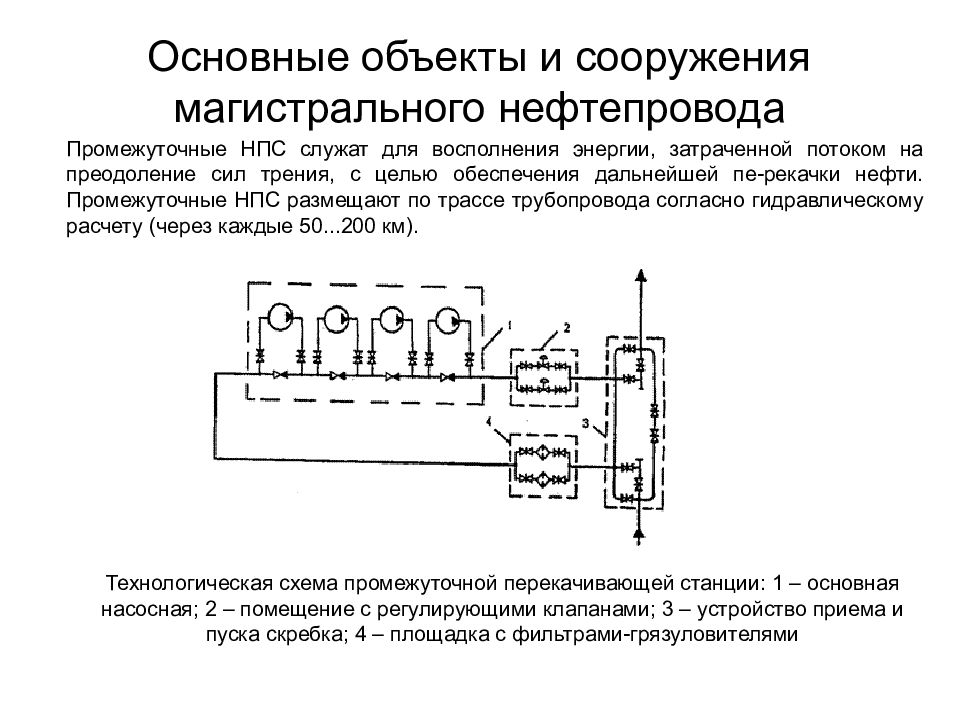

Промежуточные НПС служат для восполнения энергии, затраченной потоком на преодоление сил трения, с целью обеспечения дальнейшей пе-рекачки нефти. Промежуточные НПС размещают по трассе трубопровода согласно гидравлическому расчету (через каждые 50...200 км). Технологическая схема промежуточной перекачивающей станции: 1 – основная насосная; 2 – помещение с регулирующими клапанами; 3 – устройство приема и пуска скребка; 4 – площадка с фильтрами-грязуловителями

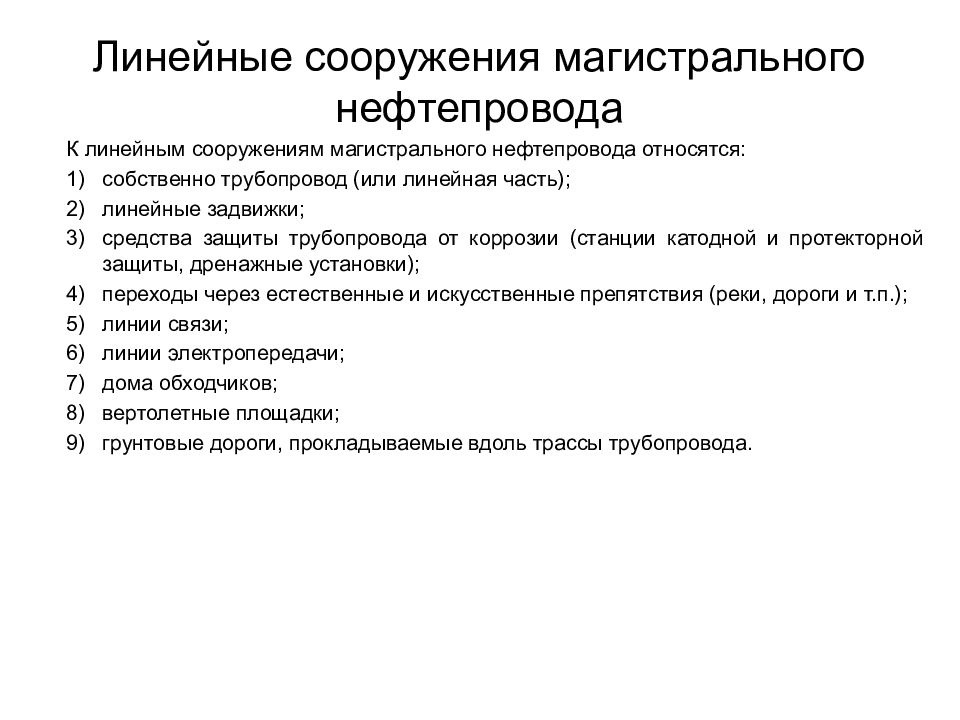

К линейным сооружениям магистрального нефтепровода относятся: собственно трубопровод (или линейная часть); линейные задвижки; средства защиты трубопровода от коррозии (станции катодной и протекторной защиты, дренажные установки); переходы через естественные и искусственные препятствия (реки, дороги и т.п.); линии связи; линии электропередачи; дома обходчиков; вертолетные площадки; грунтовые дороги, прокладываемые вдоль трассы трубопровода.
Бунчук В.А. Транспорт и хранение нефти, нефтепродуктов и газа. - М.Недра, 1977. Абузова Ф.Ф., Алиев Р.А., Новоселов В.Ф., Тугунов П.И., Несговоров А.М. Техника и технология транспорта и хранения нефти и газа. Учебное пособие для вузов. - М.Недра, 1992. – 411 с. Белоусов В.Д. Технологический расчет нефтепроводов. Учебное пособие. - М., МИНиГП им. И.М.Губкина, 1977. СНиП 2.05.06-85*. Магистральные трубопроводы. Тугунов П.И., Шаммазов А.М., Коршак А.А. Типовые расчеты при проектировании и эксплуатации нефтебаз и нефтепродуктов. - Уфа, 2002. – 369 с.
