Выполнили: Медарова Р.З. Кожухарь А.С. Сутягин Н.О. Сырба И.П. Группа: СТ-410002 Екатеринбург, 2025

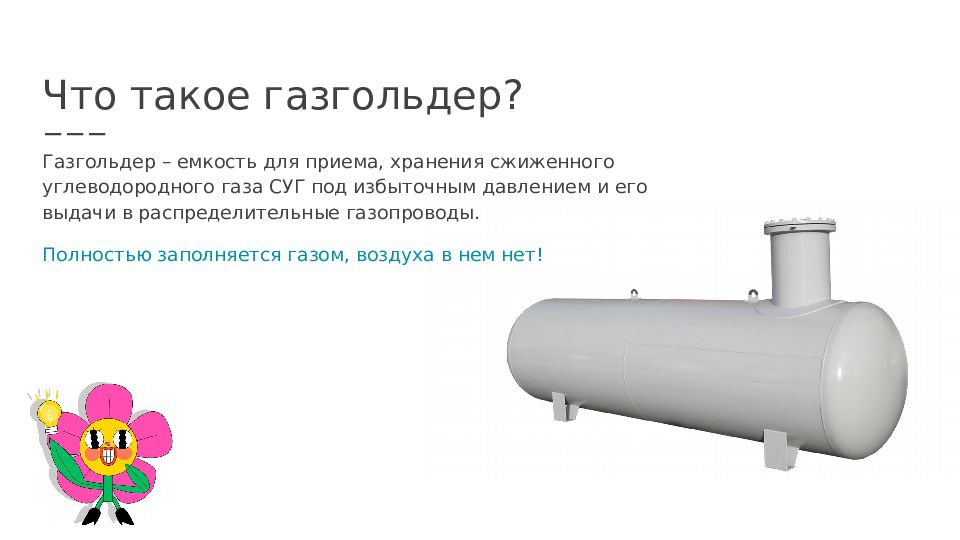

Газгольдер – емкость для приема, хранения сжиженного углеводородного газа СУГ под избыточным давлением и его выдачи в распределительные газопроводы. Полностью заполняется газом, воздуха в нем нет! Что такое газгольдер?

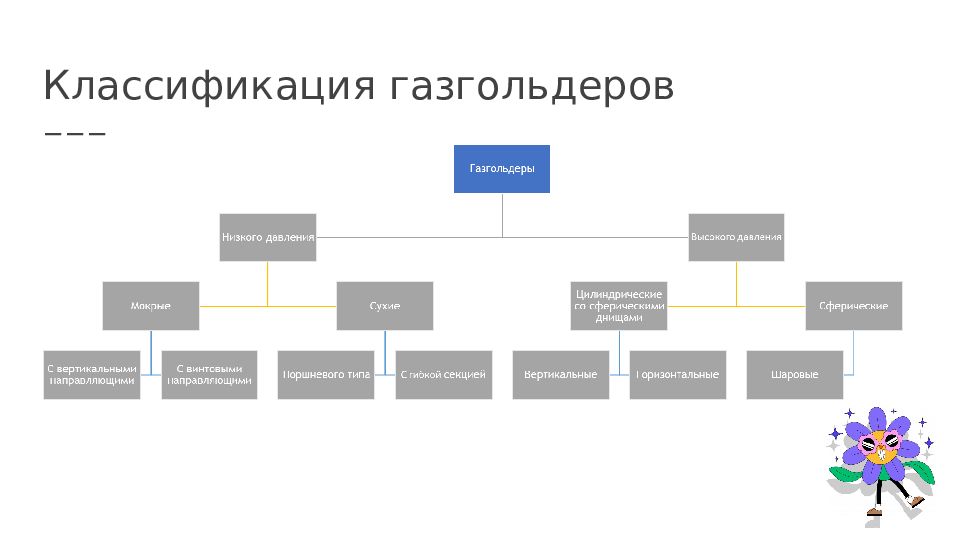

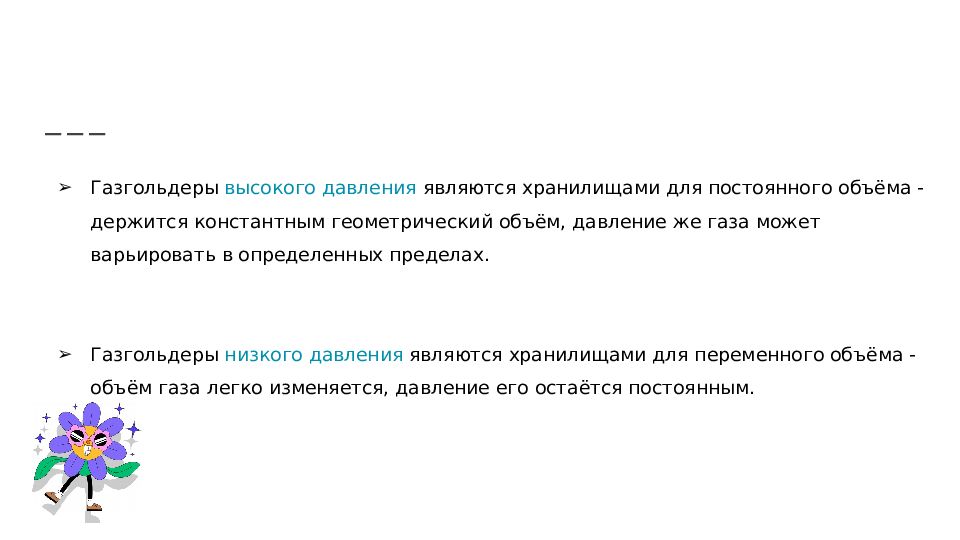

Газгольдеры высокого давления являются хранилищами для постоянного объёма - держится константным геометрический объём, давление же газа может варьировать в определенных пределах. Газгольдеры низкого давления являются хранилищами для переменного объёма - объём газа легко изменяется, давление его остаётся постоянным.

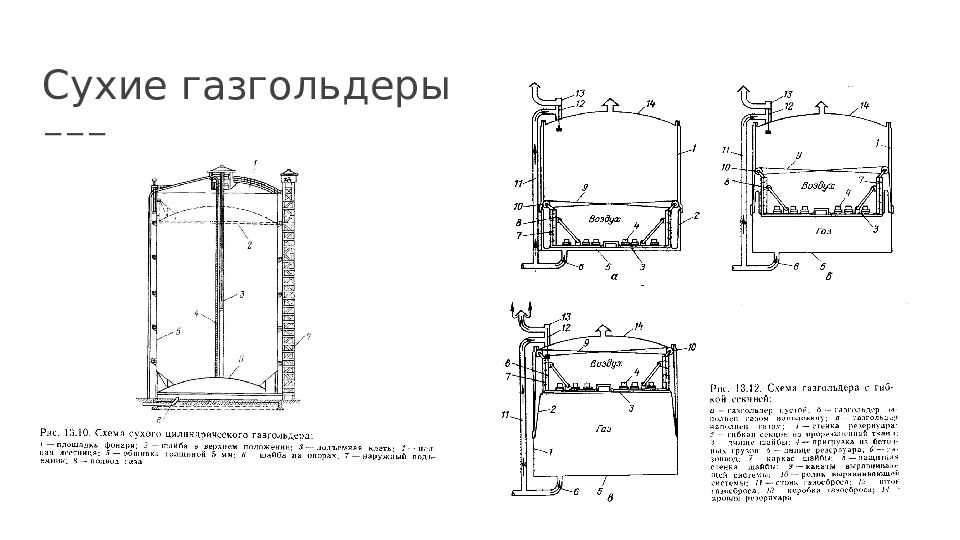

Могут быть вертикальными и горизонтальными!

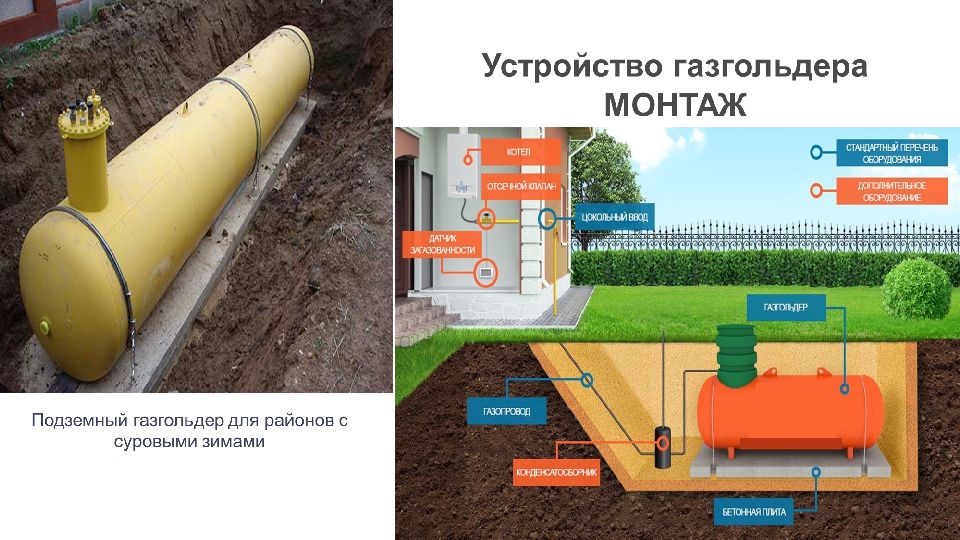

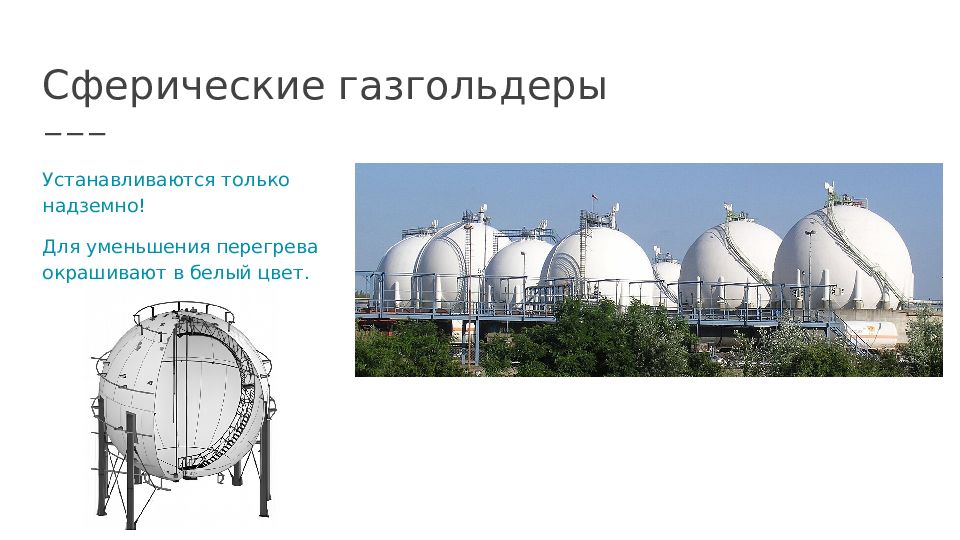

Устанавливаются только надземно! Для уменьшения перегрева окрашивают в белый цвет.

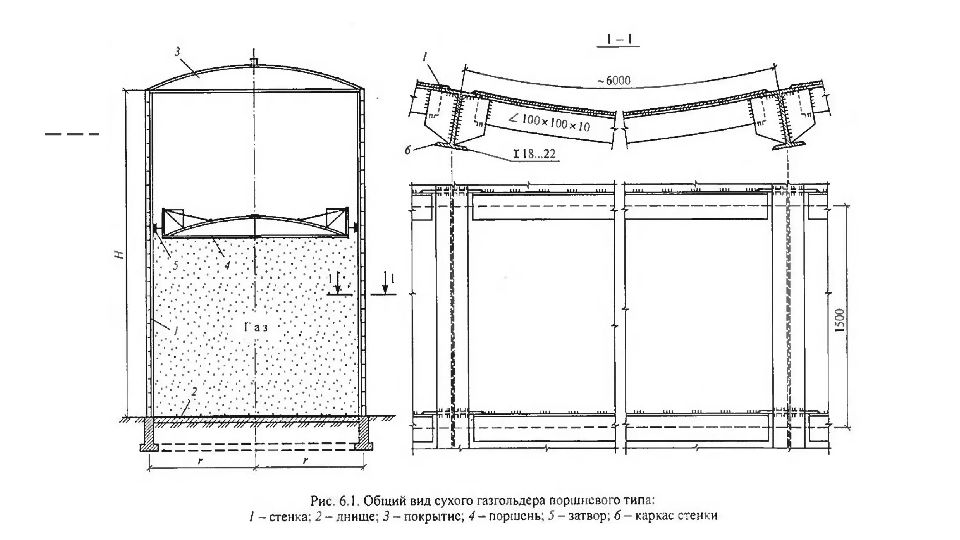

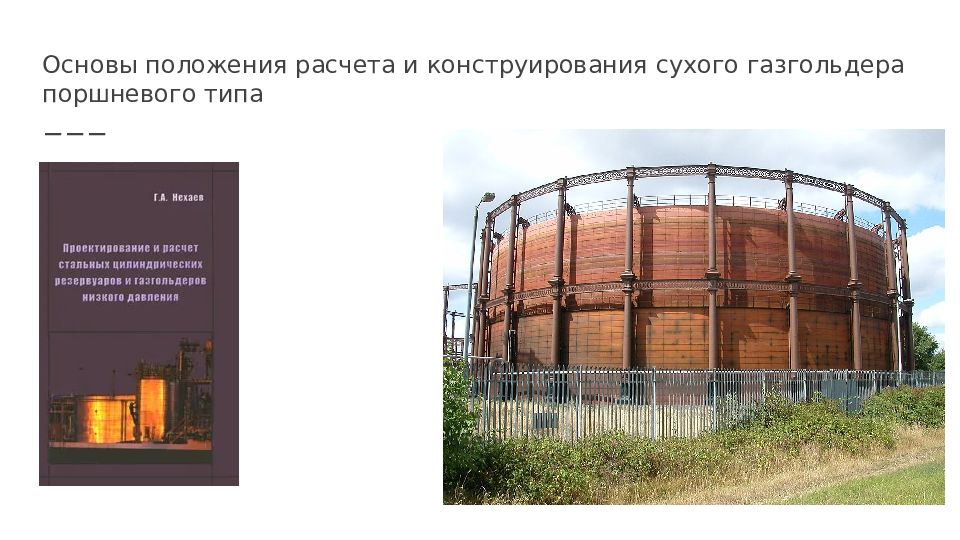

Исходным параметром при определении габаритных размеров сухого газгольдера поршневого типа является его номинальная емкость - V. Диаметр газгольдера определяется по формулам:

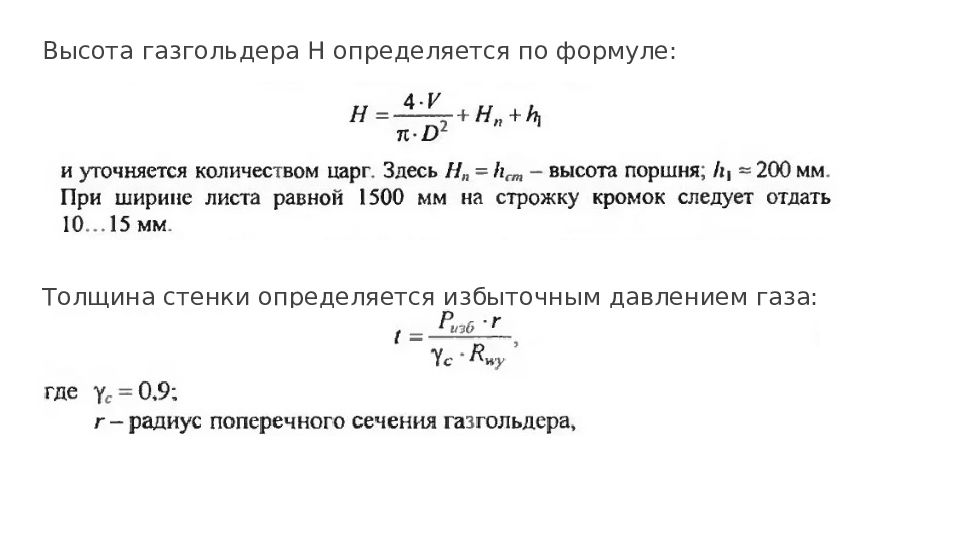

Высота газгольдера Н определяется по формуле: Толщина стенки определяется избыточным давлением газа:

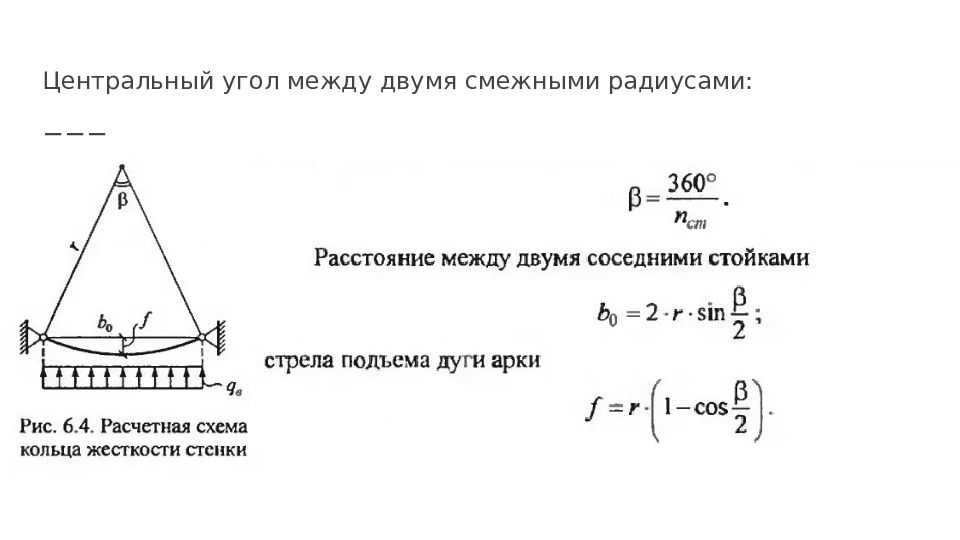

Центральный угол между двумя смежными радиусами:

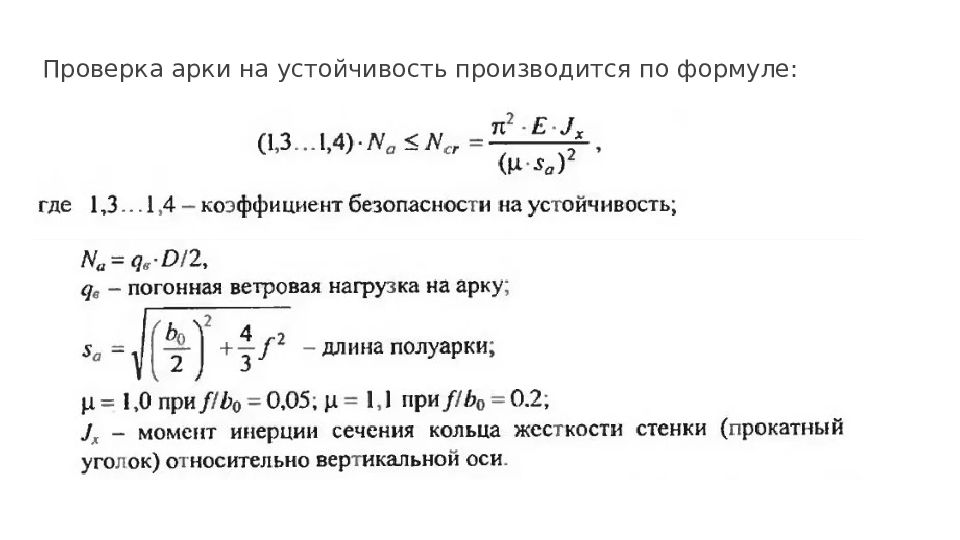

Проверка арки на устойчивость производится по формуле:

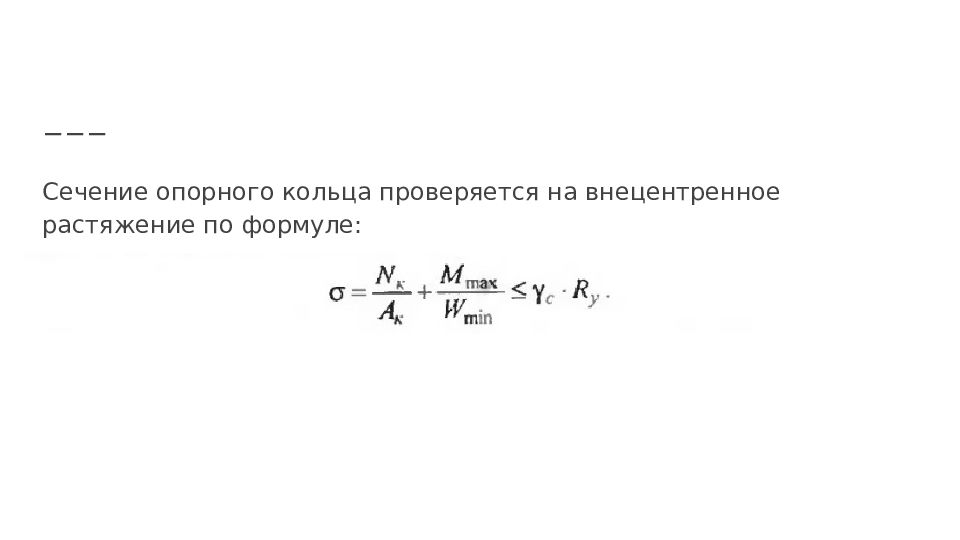

Сечение опорного кольца проверяется на внецентренное растяжение по формуле:

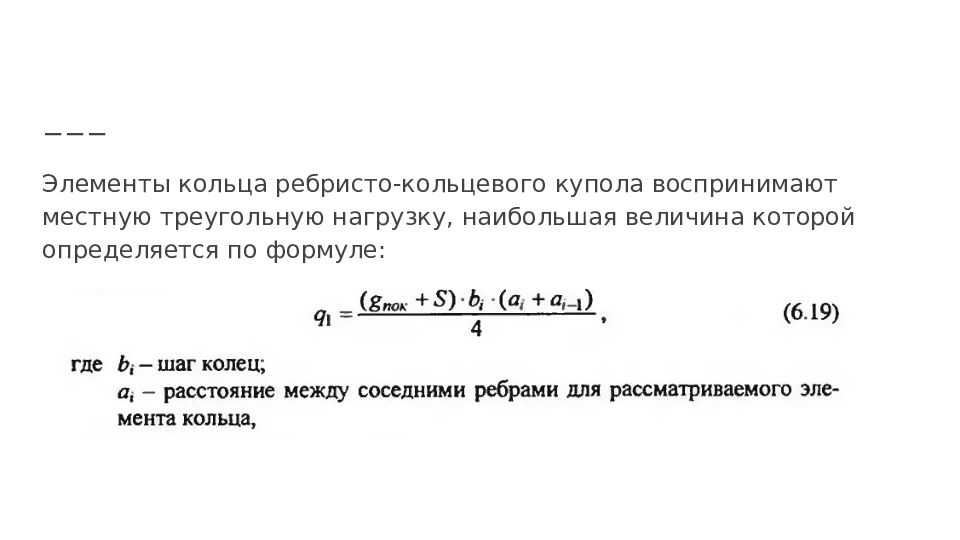

Элементы кольца ребристо-кольцевого купола воспринимают местную треугольную нагрузку, наибольшая величина которой определяется по формуле:

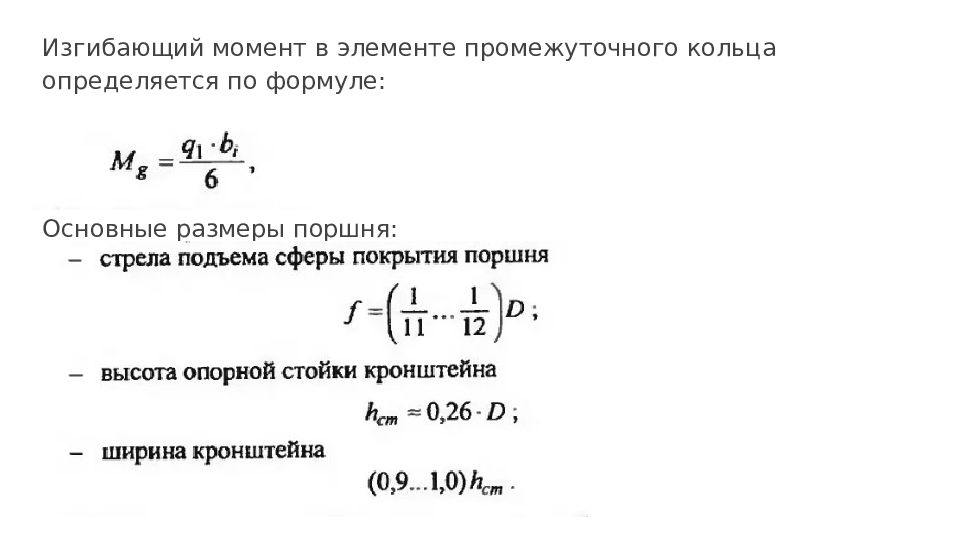

Изгибающий момент в элементе промежуточного кольца определяется по формуле: Основные размеры поршня:

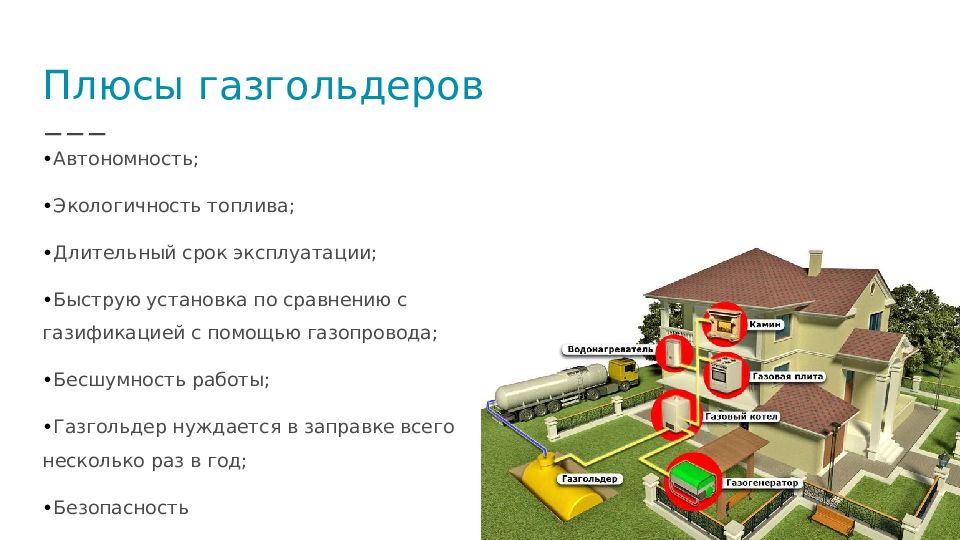

• Автономность; • Экологичность топлива; • Длительный срок эксплуатации; • Быструю установка по сравнению с газификацией с помощью газопровода; • Бесшумность работы; • Газгольдер нуждается в заправке всего несколько раз в год; • Безопасность Плюсы газгольдеров

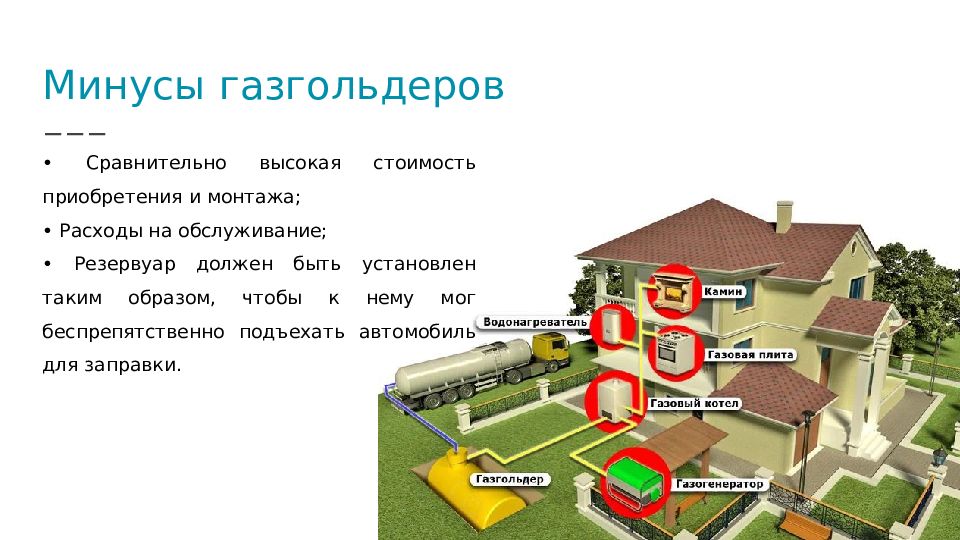

• Сравнительно высокая стоимость приобретения и монтажа; • Расходы на обслуживание; • Резервуар должен быть установлен таким образом, чтобы к нему мог беспрепятственно подъехать автомобиль для заправки. Минусы газгольдеров

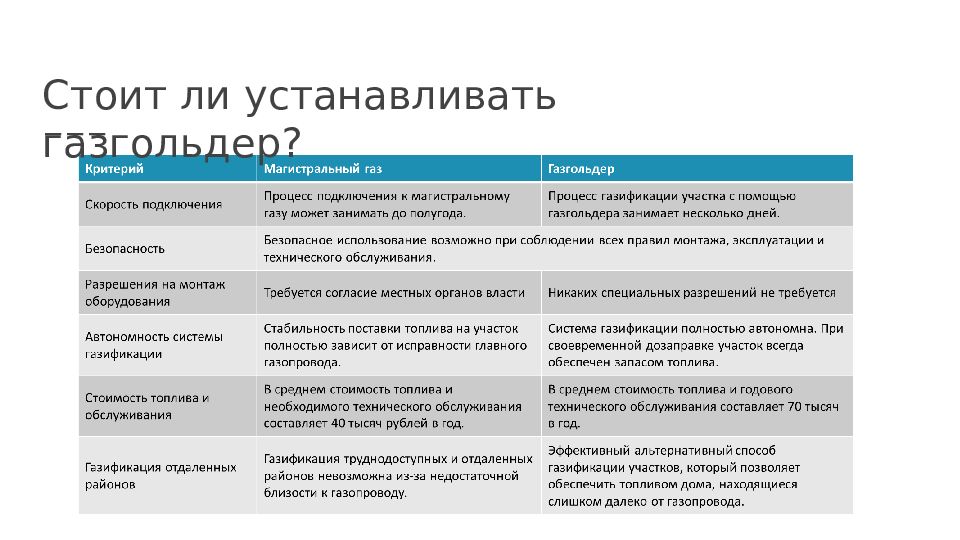

Стоит ли устанавливать газгольдер?

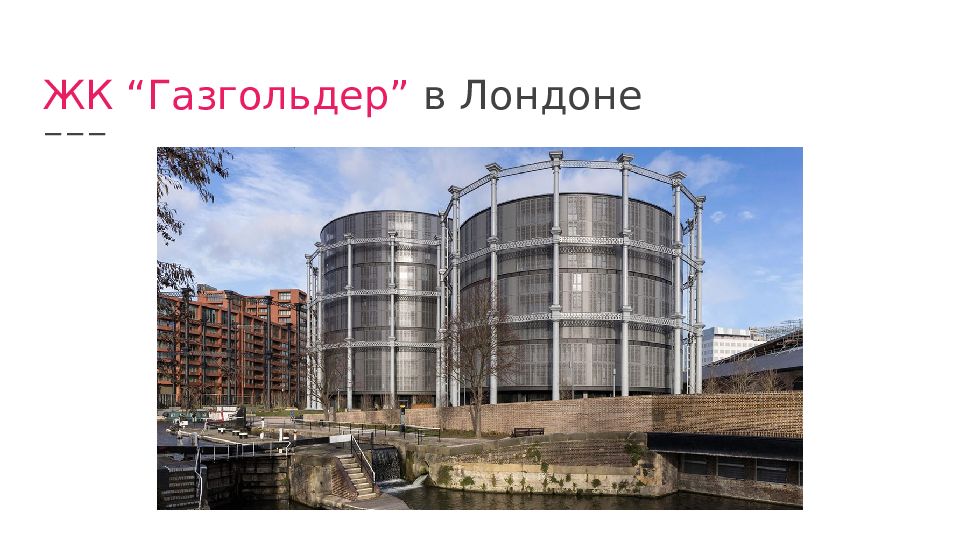

ЖК “Газгольдер” в Лондоне
Газгольдер Трой был построен в 1873 году и использовался до 1920 года по прямому назначению - хранение газа.
