План урока: Проверка домашнего задания (упр.27 (2)) Проверка знания формул Устная разминка Изучение нового материала. Решение задач Домашнее задание

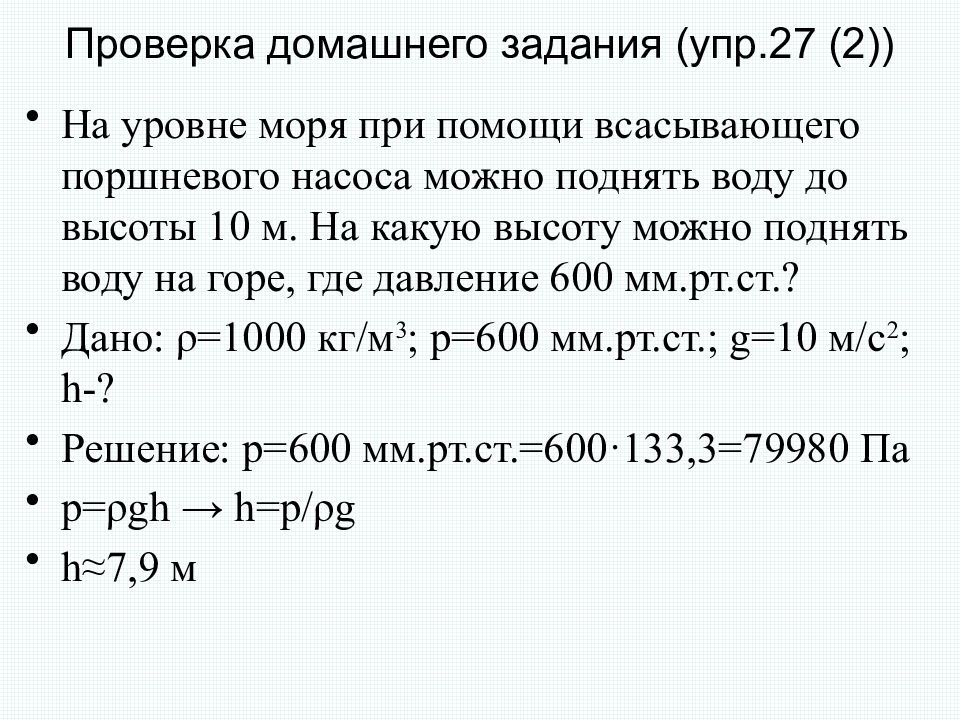

На уровне моря при помощи всасывающего поршневого насоса можно поднять воду до высоты 10 м. На какую высоту можно поднять воду на горе, где давление 600 мм.рт.ст.? Дано: ρ=1000 кг/м 3 ; р=600 мм.рт.ст.; g=10 м/с 2 ; h -? Решение: р=600 мм.рт.ст.=600·133,3=79980 Па р=ρgh → h=р/ρg h≈7,9 м

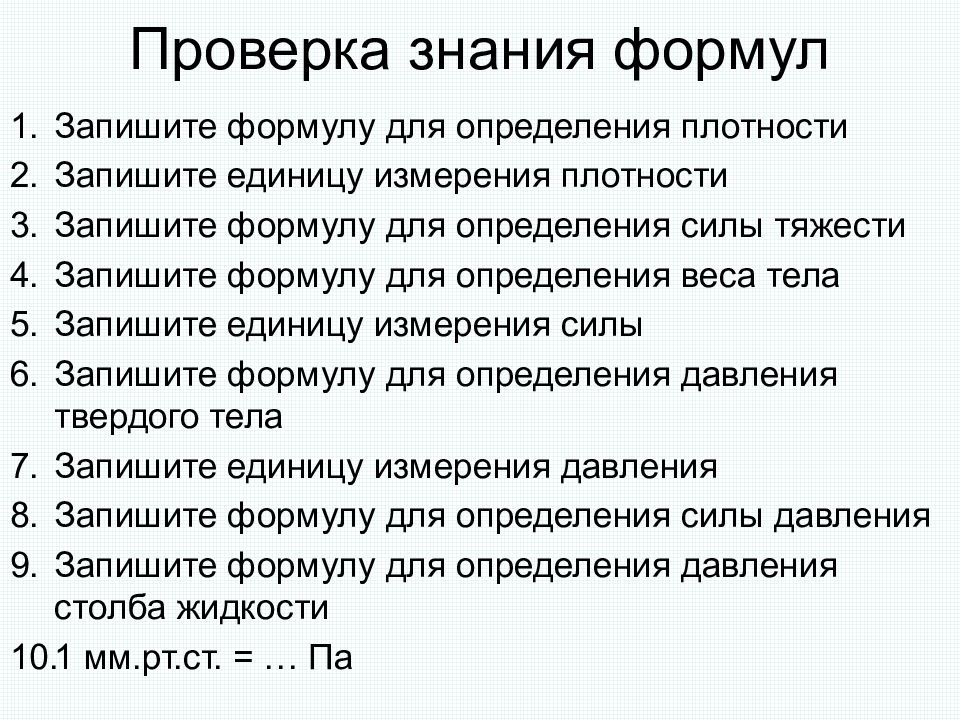

Запишите формулу для определения плотности Запишите единицу измерения плотности Запишите формулу для определения силы тяжести Запишите формулу для определения веса тела Запишите единицу измерения силы Запишите формулу для определения давления твердого тела Запишите единицу измерения давления Запишите формулу для определения силы давления Запишите формулу для определения давления столба жидкости 1 мм.рт.ст. = … Па

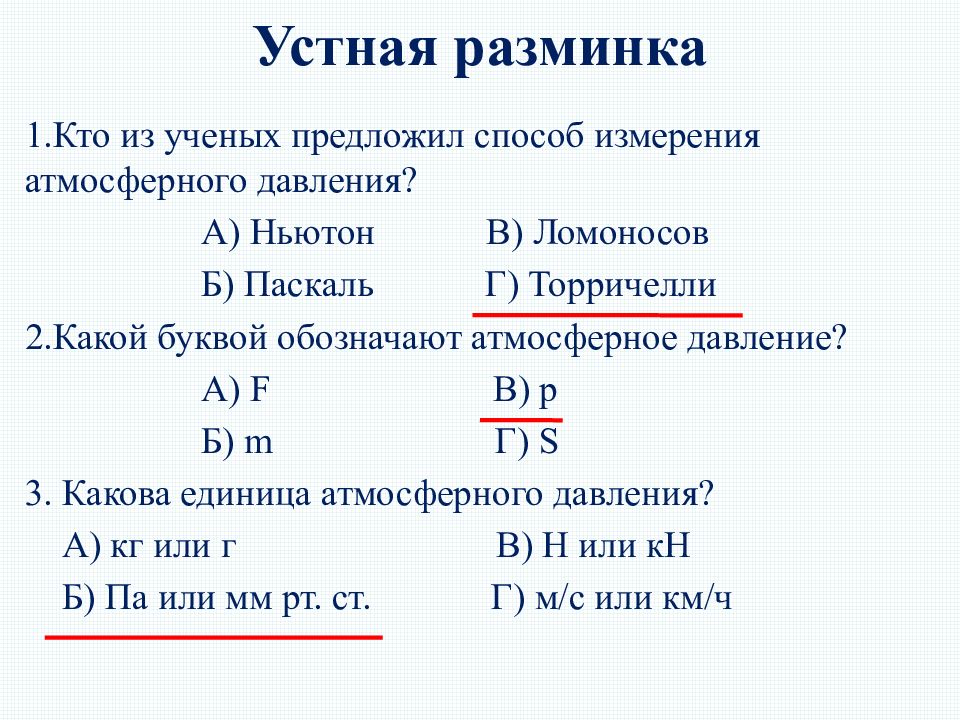

Кто из ученых предложил способ измерения атмосферного давления? А) Ньютон В) Ломоносов Б) Паскаль Г) Торричелли Какой буквой обозначают атмосферное давление? А) F В) р Б) m Г ) S 3. Какова единица атмосферного давления? А) кг или г В) Н или кН Б) Па или мм рт. ст. Г) м/с или км/ч
4. Как называется прибор для измерения атмосферного давления? А) альтимер В) мензурка Б) барометр Г) высотомер 5. Чему равно значение нормального атмосферного давления? А) 1 Н В) 760 Н Б) 1 Па Г) 760 мм рт. ст. 6. Как называется прибор для измерения высоты, используемый в авиации? А) высотомер В) анероид Б) альтимер Г) ареометр

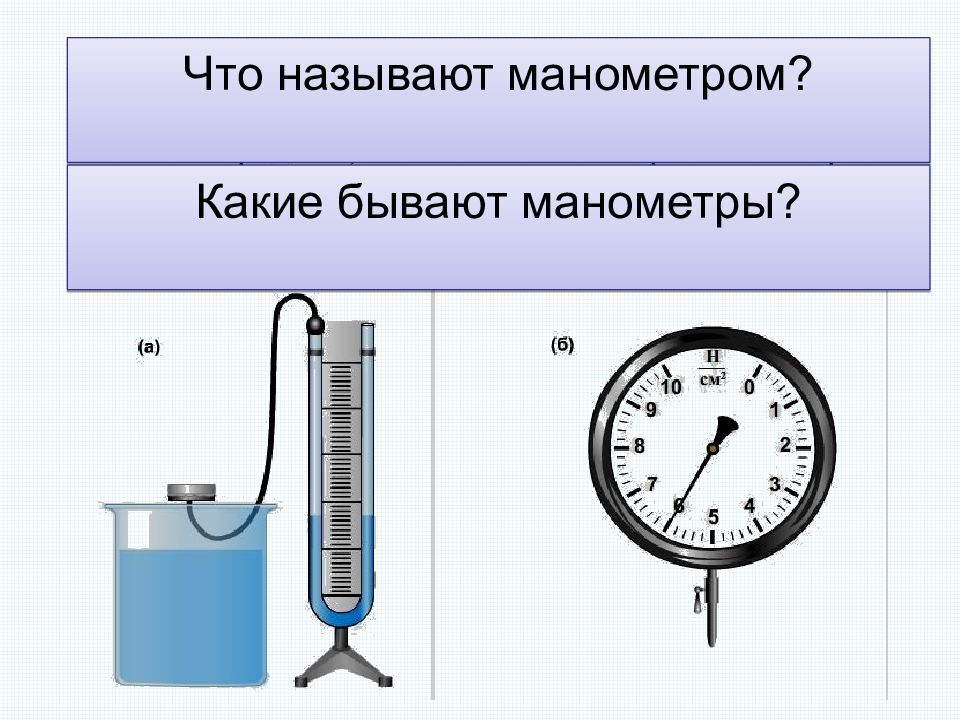

Манометры – приборы для измерения давлений, больших или меньших атмосферного (от греческого «манос» – редкий, неплотной и «метрео» - измеряю. Манометры бывают: а) жидкостные б) металлические Что называют манометром? Какие бывают манометры?

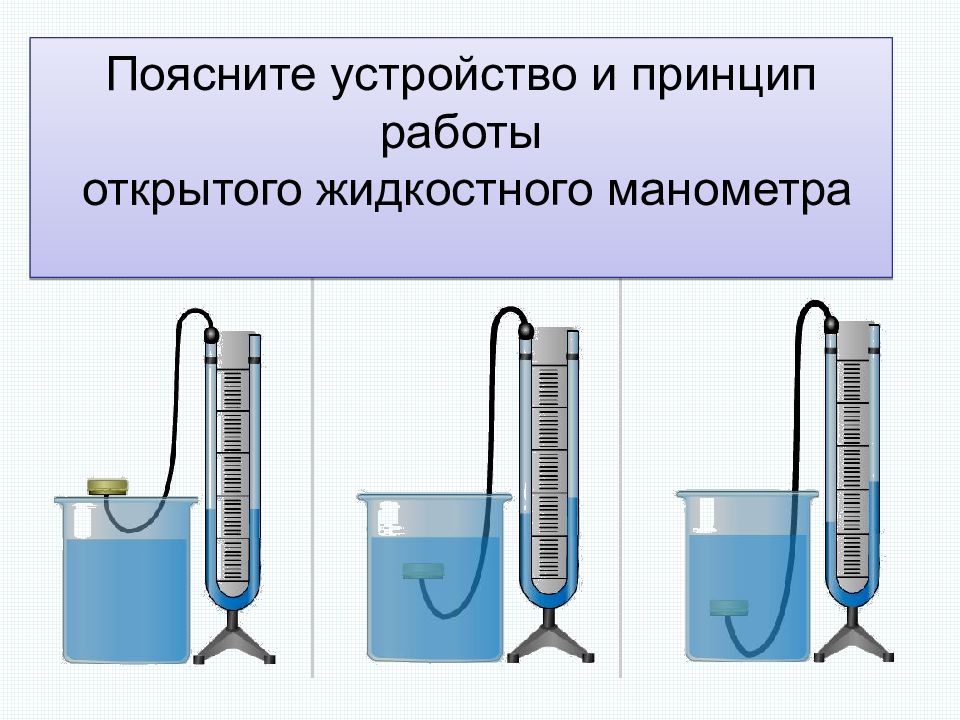

Жидкостный манометр состоит из двухколенной стеклянной трубки, в которую налита какая – нибудь жидкость. Устройство и принцип работы открытого жидкостного манометра Поясните устройство и принцип работы открытого жидкостного манометра

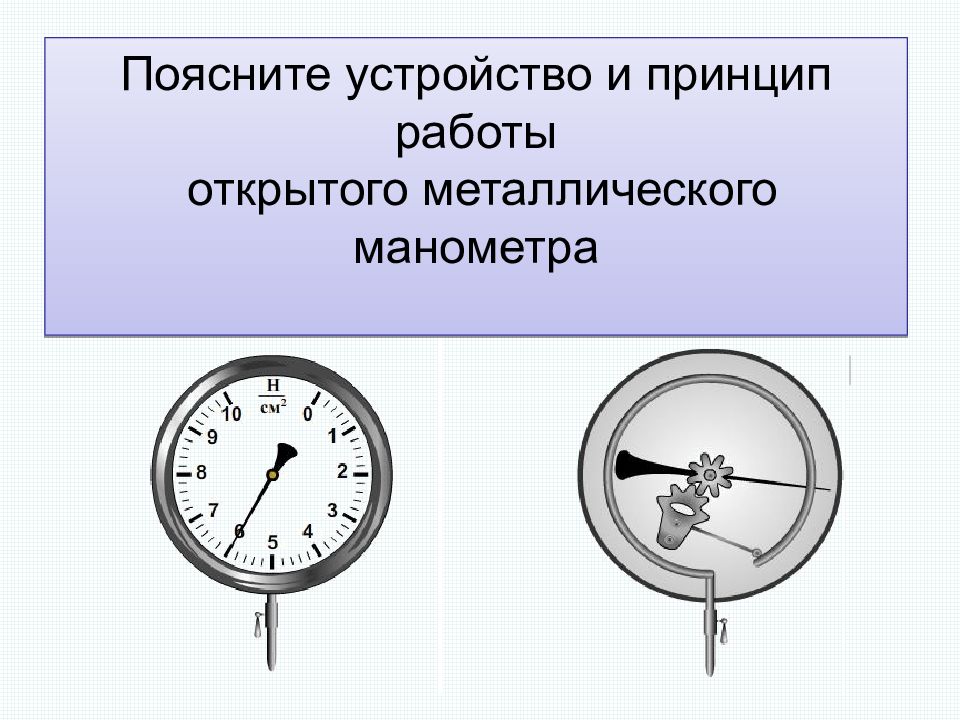

Устройство металлического манометра Согнутая в дугу металлическая трубка Рычаг Зубчатка Стрелка 5. Кран Поясните устройство и принцип работы открытого металлического манометра

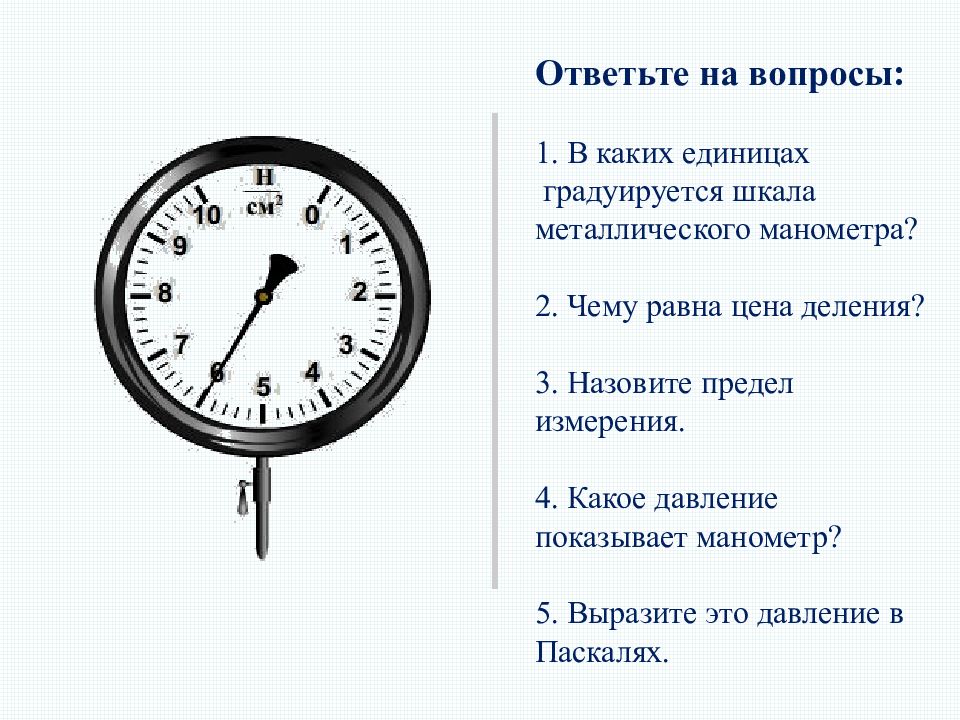

Ответьте на вопросы: 1. В каких единицах градуируется шкала металлического манометра? 2. Чему равна цена деления? 3. Назовите предел измерения. 4. Какое давление показывает манометр? 5. Выразите это давление в Паскалях.

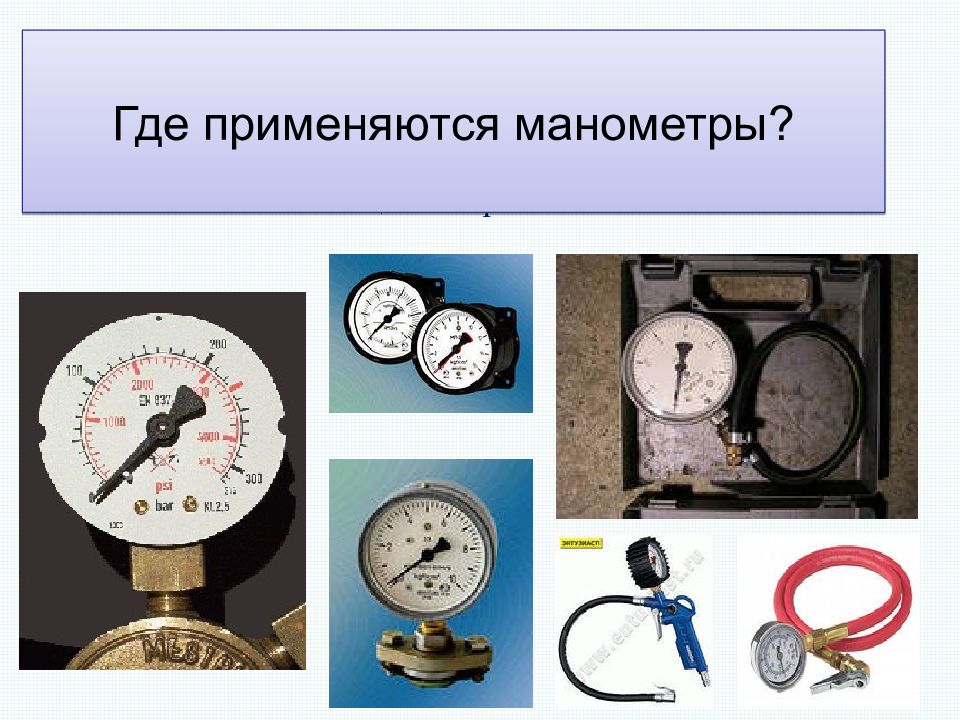

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли. Где применяются манометры?

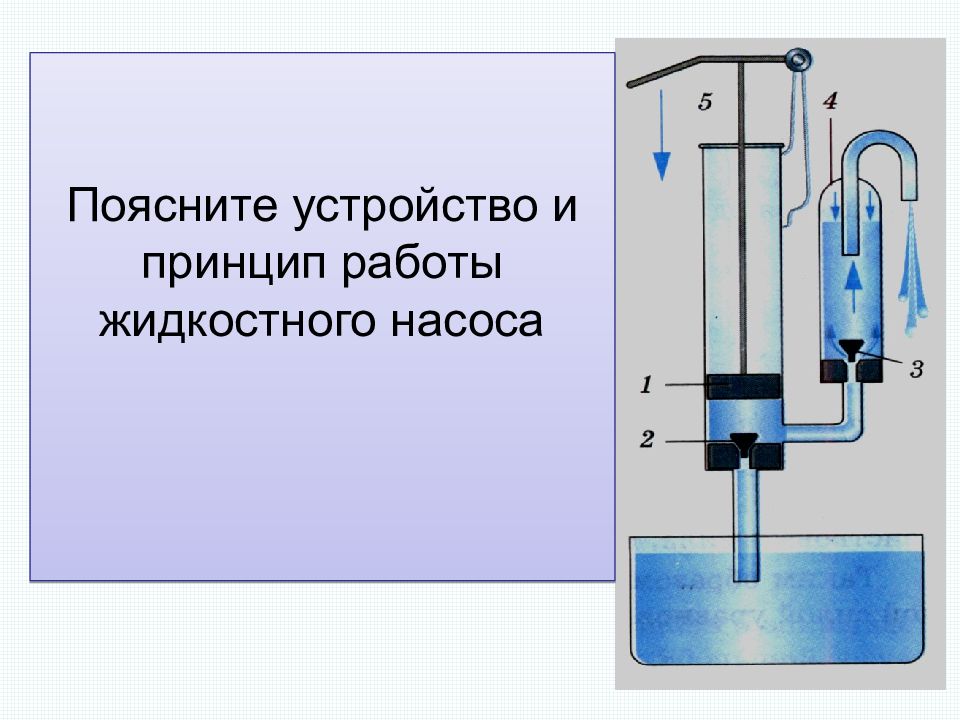

Поршень Всасывающий клапан Нагнетательный клапан Воздушная камера Рукоятка Поясните устройство и принцип работы жидкостного насоса

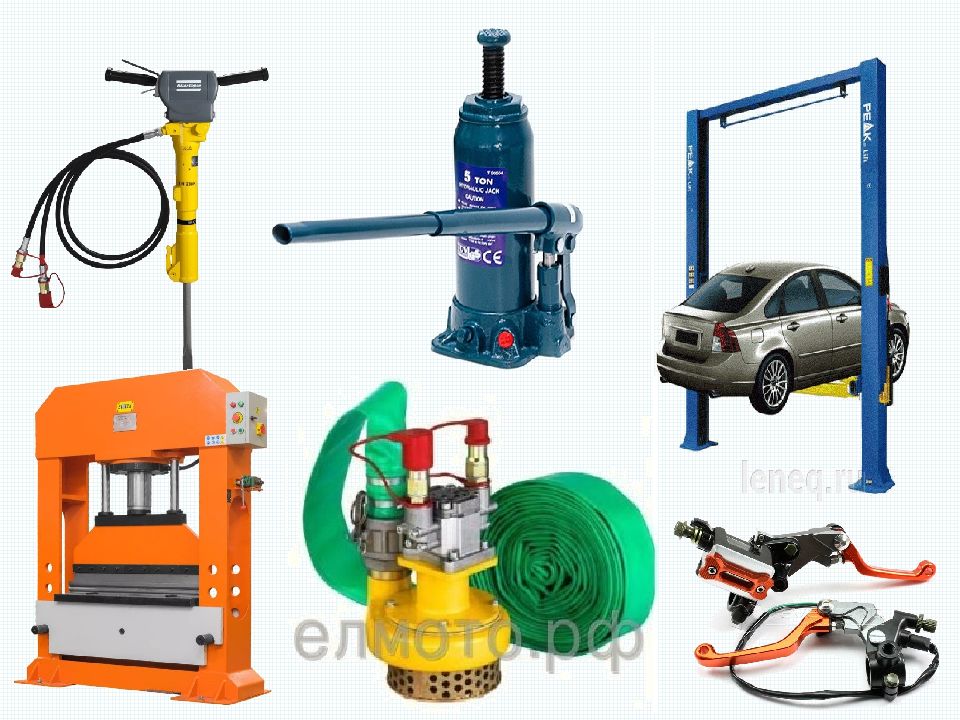

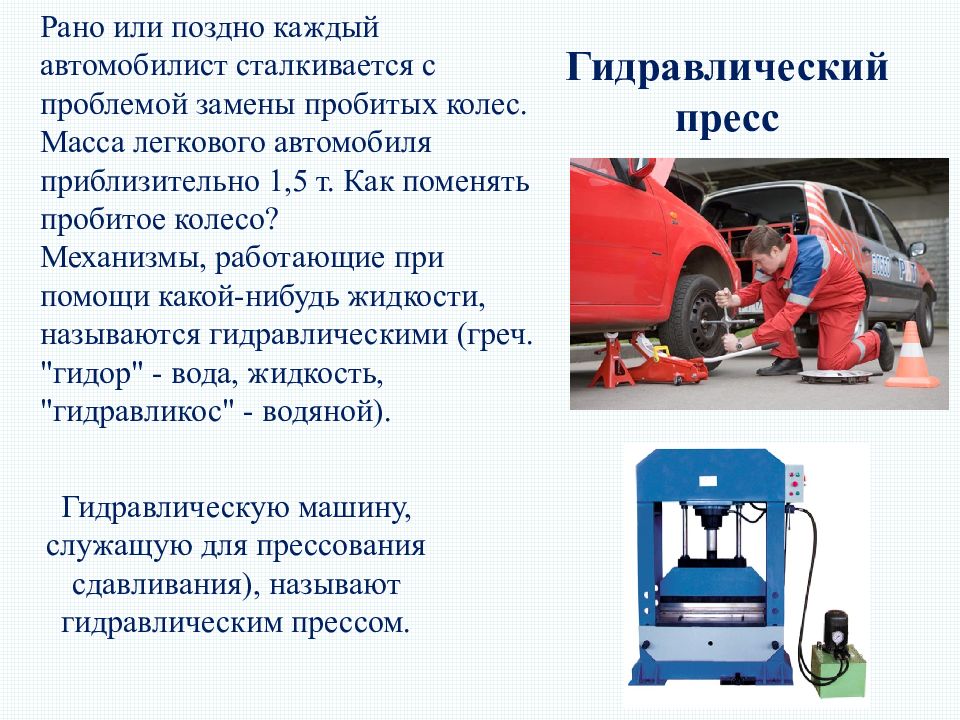

Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес. Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо? Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. " гидор " - вода, жидкость, " гидравликос " - водяной). Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом.

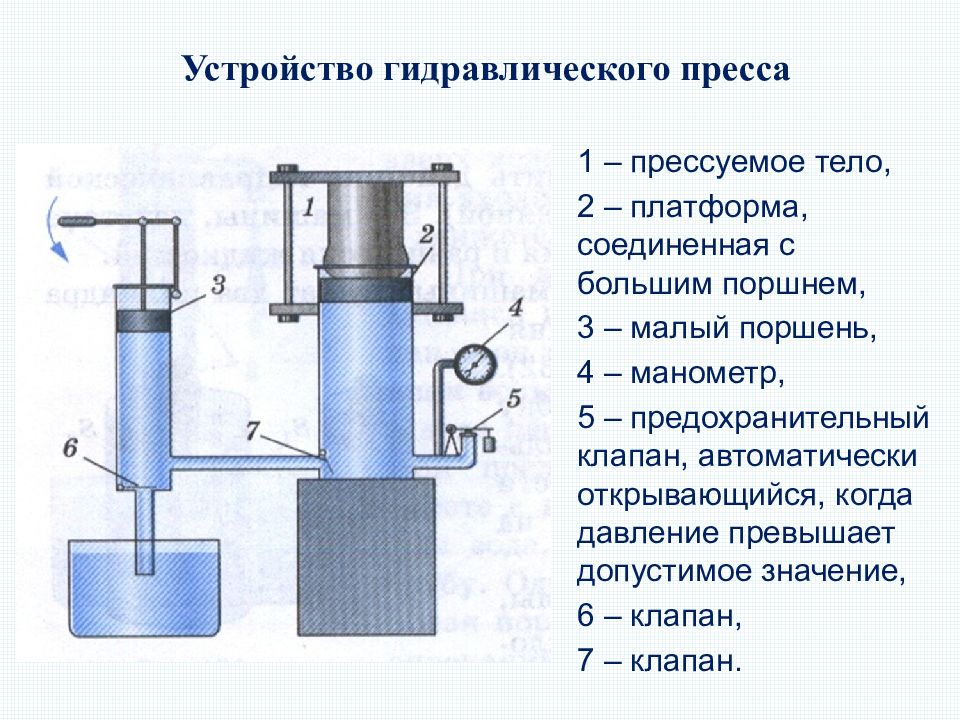

1 – прессуемое тело, 2 – платформа, соединенная с большим поршнем, 3 – малый поршень, 4 – манометр, 5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение, 6 – клапан, 7 – клапан.

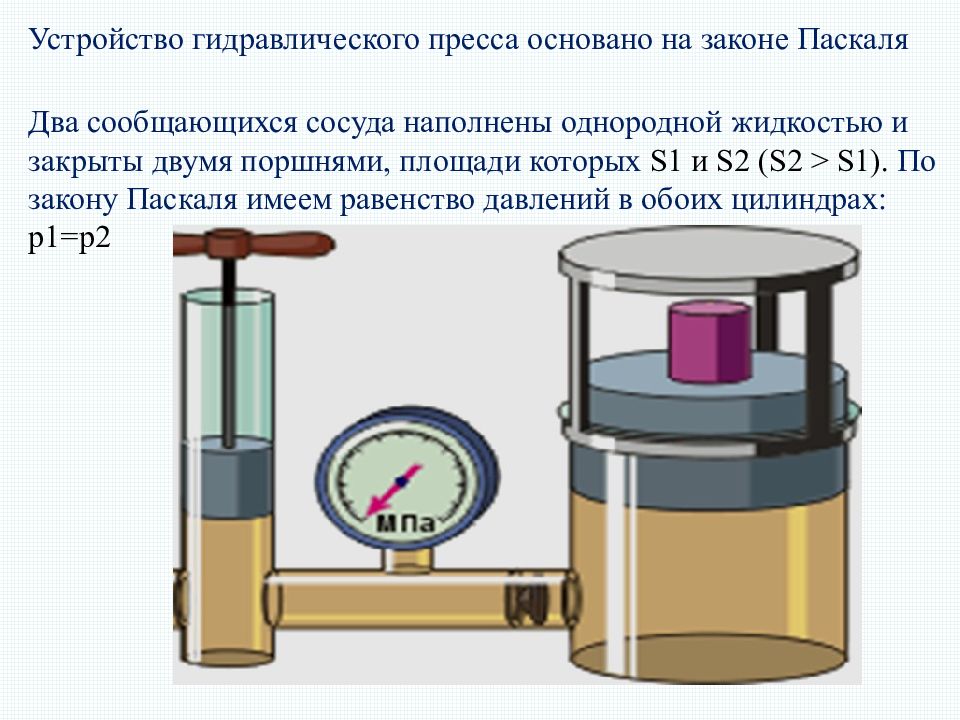

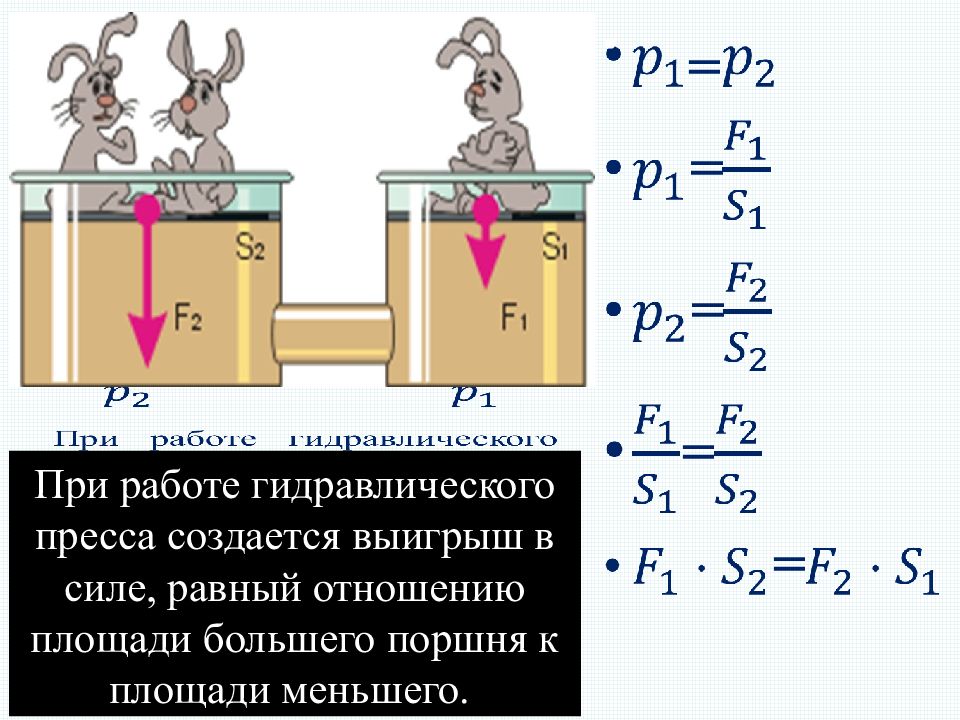

Устройство гидравлического пресса основано на законе Паскаля Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2
При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего.

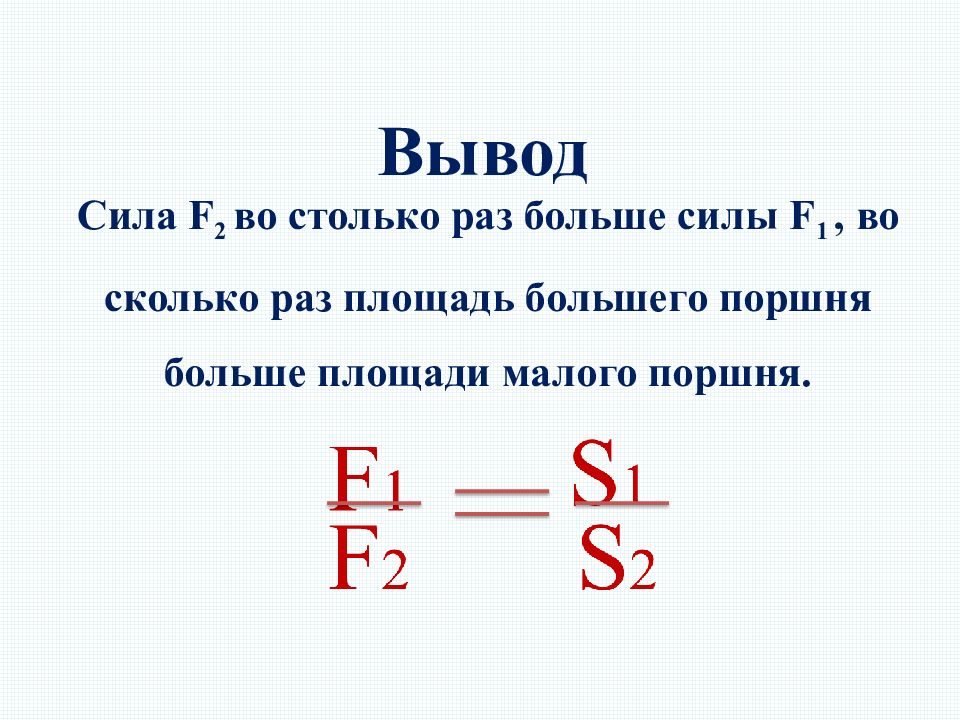

Сила F 2 во столько раз больше силы F 1, во сколько раз площадь большего поршня больше площади малого поршня.

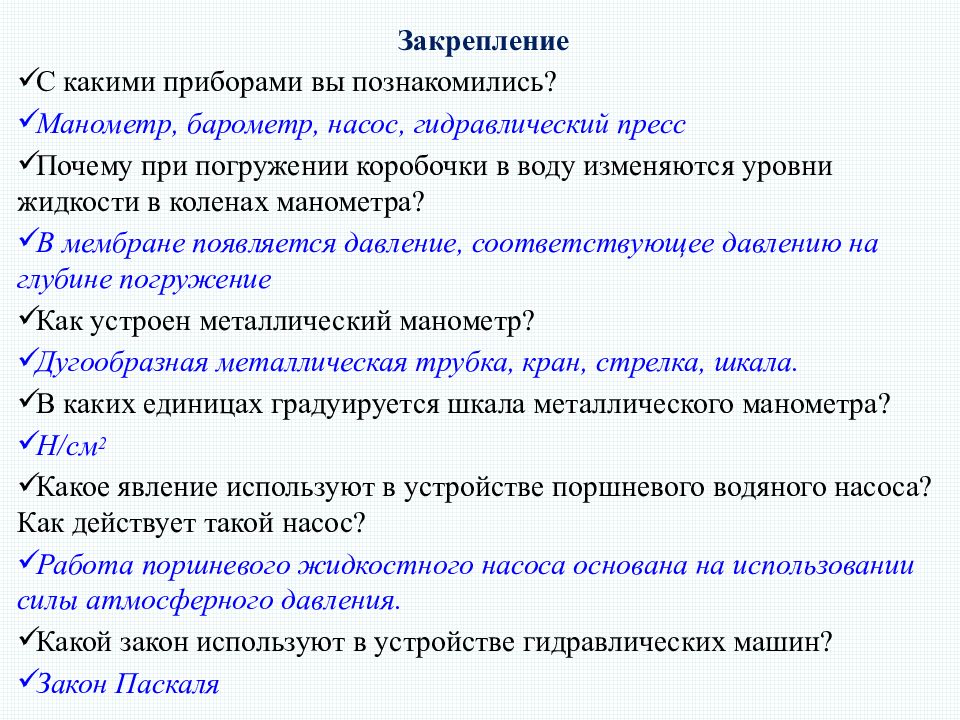

Закрепление С какими приборами вы познакомились? Манометр, барометр, насос, гидравлический пресс Почему при погружении коробочки в воду изменяются уровни жидкости в коленах манометра? В мембране появляется давление, соответствующее давлению на глубине погружение Как устроен металлический манометр? Дугообразная металлическая трубка, кран, стрелка, шкала. В каких единицах градуируется шкала металлического манометра? Н/см 2 Какое явление используют в устройстве поршневого водяного насоса? Как действует такой насос? Работа поршневого жидкостного насоса основана на использовании силы атмосферного давления. Какой закон используют в устройстве гидравлических машин? Закон Паскаля

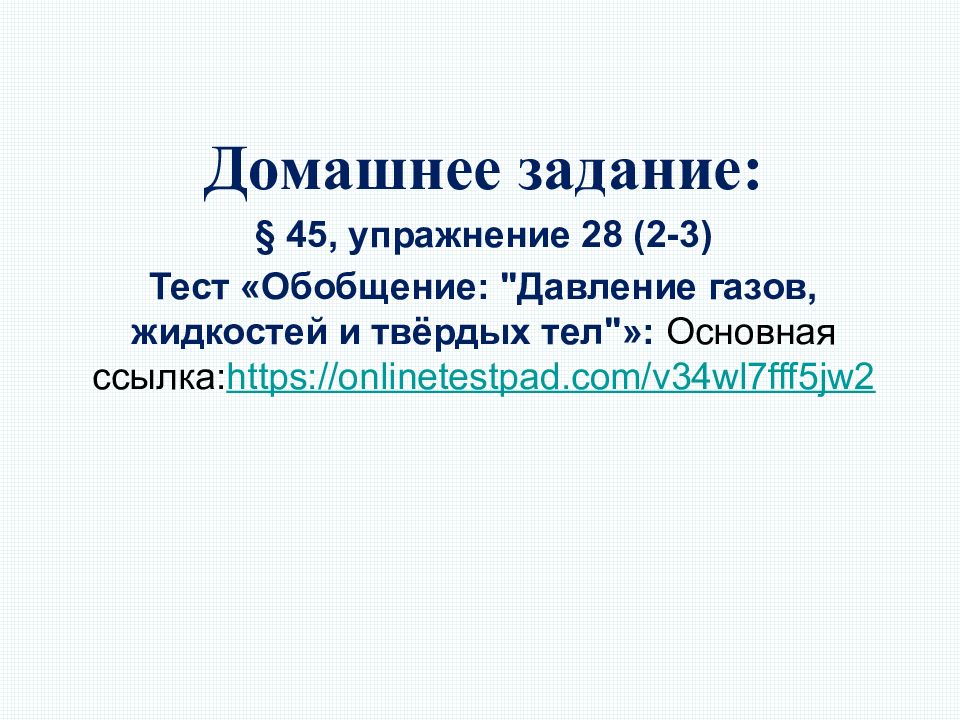

Домашнее задание: § 45, упражнение 28 ( 2-3) Тест «Обобщение: "Давление газов, жидкостей и твёрдых тел "»: Основная ссылка: https://onlinetestpad.com/v34wl7fff5jw2
1. Поднимаемся мы в гору, Стало трудно нам дышать. А какие есть приборы Чтоб давленье измерять? 2. Через нас проходит в грудь И обратный держит путь. Он невидимый, и все же Без него мы жить не можем. 3. На стене весит тарелка, По тарелке ходит стрелка. Эта стрелка наперед Нам погоду узнает.

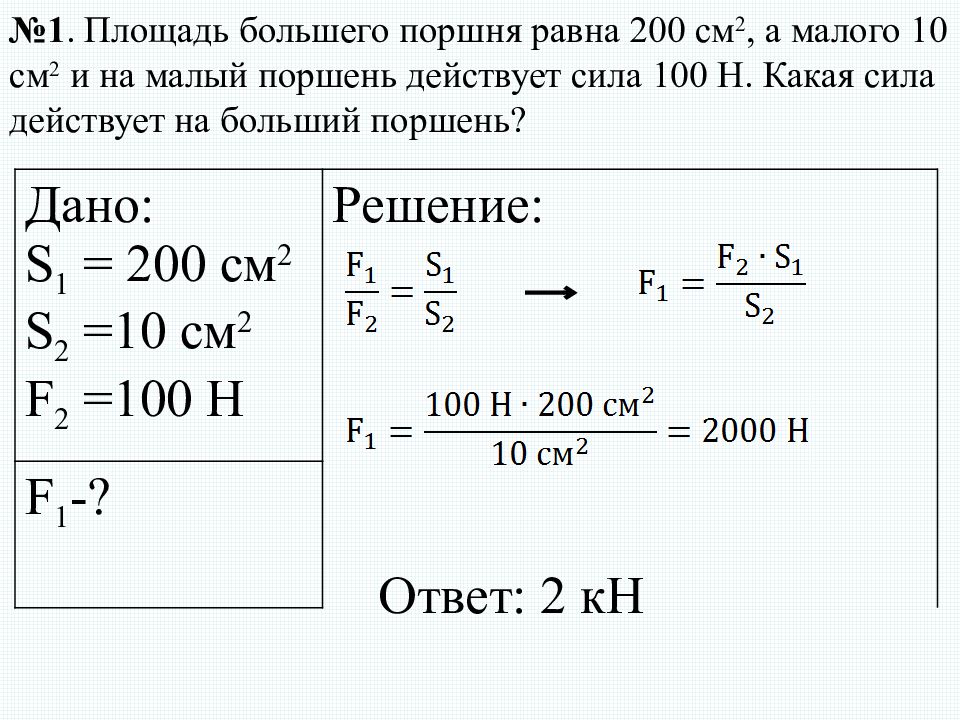

№1. Площадь большего поршня равна 200 см 2, а малого 10 см 2 и на малый поршень действует сила 100 Н. Какая сила действует на больший поршень? Дано: S 1 = 200 см 2 S 2 =10 см 2 F 2 =100 Н Решение: F 1 -? Ответ: 2 кН

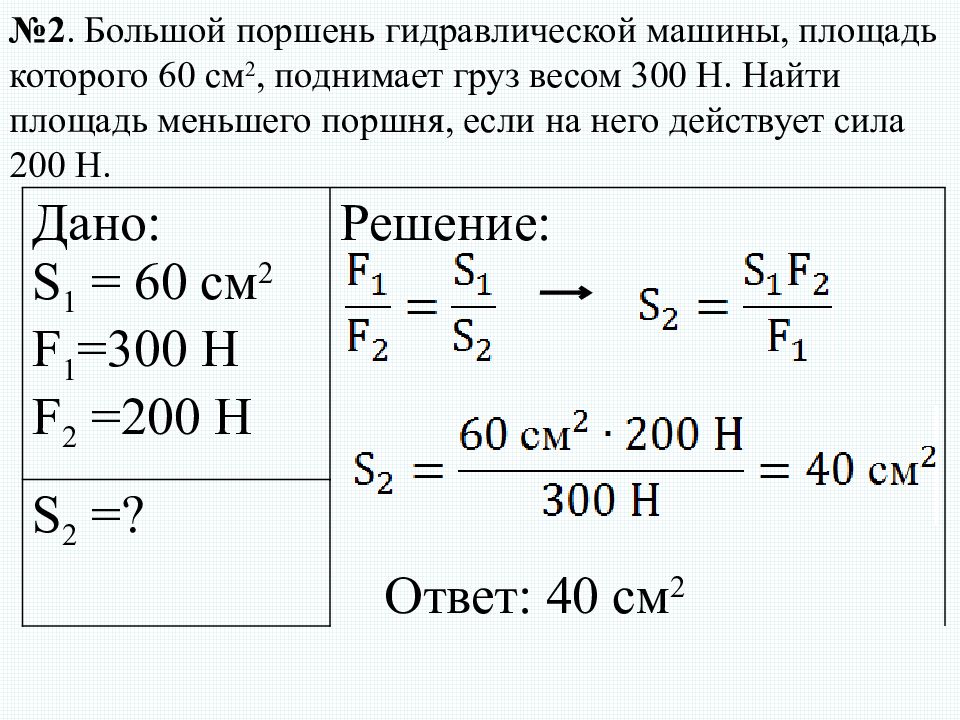

№2. Большой поршень гидравлической машины, площадь которого 60 см 2, поднимает груз весом 300 Н. Найти площадь меньшего поршня, если на него действует сила 200 Н. Дано: S 1 = 60 см 2 F 1 =300 Н F 2 =200 Н Решение: S 2 =? Ответ: 40 см 2
№ 3. Современные подводные лодки опускаются на глубину, где давление воды равно 4,12 МПа. Вычислите глубину. Плотность морской воды 1030 кг/м 3. Дано: ρ = 1030 кг/м 3 g =10 Н/кг Р= 4,12 МПа Решение: h -? Р= ρ gh → Ответ: до 400 м
№ 4. Чему равно давление на рельсы четырехосного вагона массой 60 т, если площадь соприкосновения одного колеса с рельсом 10 см 2 ? Ответ: 150 МПа
№ 5. Какой выигрыш в силе даёт гидравлический пресс? Вычислите его, если F 1 = 500 Н, S 1 = 100 см 2, F 2 = 5 кН, S 2 = 1000 см 2 В 10 раз

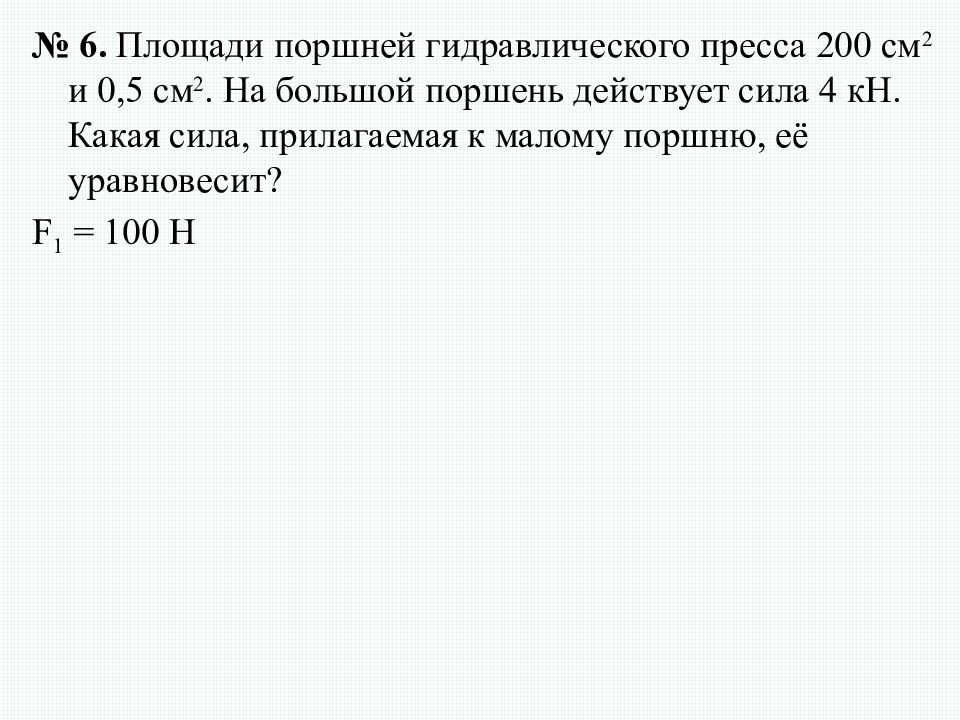

№ 6. Площади поршней гидравлического пресса 200 см 2 и 0,5 см 2. На большой поршень действует сила 4 кН. Какая сила, прилагаемая к малому поршню, её уравновесит? F 1 = 100 Н
№ 7. Гидравлический пресс обеспечивает выигрыш в силе в 7 раз. Его малый поршень имеет площадь, равную 300 см 2. Какова площадь большого поршня? S 2 = 2100 см 2
