Первый слайд презентации: ГОУ ПРИДНЕСТРОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ им. Т.Г. ШЕВЧЕНКО ФАКУЛЬТЕТ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ (ТЕХНИЧЕСКИЙ КОЛЛЕДЖ им. Ю.А. ГАГАРИНА) ИНЖЕНЕРНО-ТЕХНИЧЕСКОГО ИНСТИТУТА

Класифиционый экзамен по междисциплинарному курсу МДК 01.02 Виртуальное тестирование модели элементов систем автоматизации на тему: Моделирование датчика шума Разработал: студент гр. ТК21АР52АТ1 Пересыпкин Н. В.

Изображение слайда

Слайд 2: История создания устройства

Днем рождения микрофона считается 4 марта 1877 года, когда американский изобретатель Эмиль Берлинер, работающий вместе с Томасом Эдисоном, получил патент на свое изобретение – устройство, которое могло усиливать голос. Самым известным в мире микрофонным устройством стал угольный микрофон Хьюза, изобретенный в 1878 году английским и американским физиком Дэвидом Хьюзом. Работал он следующим образом: угольный заостренный стержень соприкасался с двумя угольными чашами и имел точечное соединение с колеблющейся мембраной.

Изображение слайда

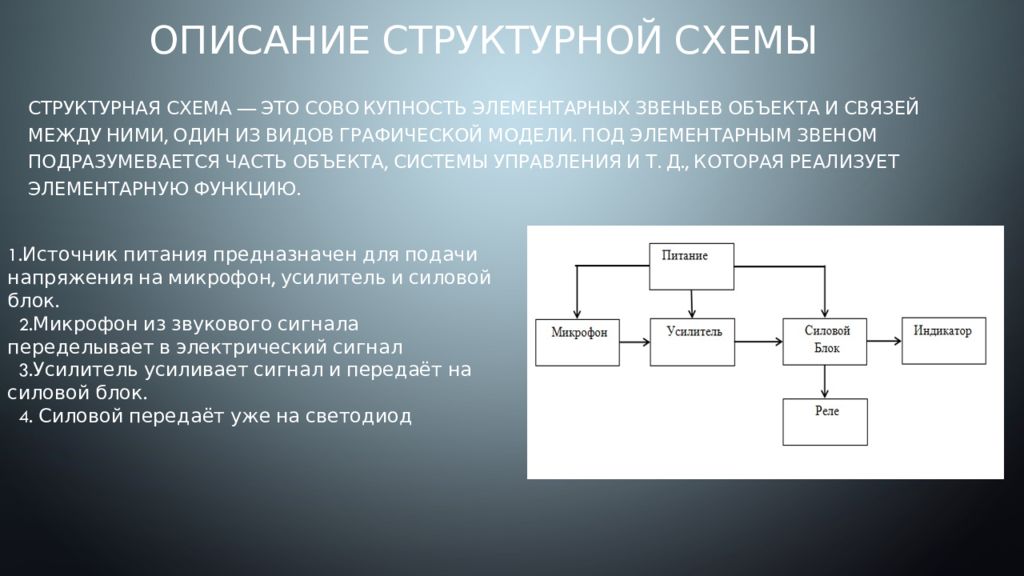

Слайд 3: Описание структурной схемы

Структурная схема — это сово купность элементарных звеньев объекта и связей между ними, один из видов графической модели. Под элементарным звеном подразумевается часть объекта, системы управления и т. д., которая реализует элементарную функцию. 1.Источник питания предназначен для подачи напряжения на микрофон, усилитель и силовой блок. 2.Микрофон из звукового сигнала переделывает в электрический сигнал 3.Усилитель усиливает сигнал и передаёт на силовой блок. 4. Силовой передаёт уже на светодиод

Изображение слайда

Слайд 4: Выбор элементной базы

Изображение слайда

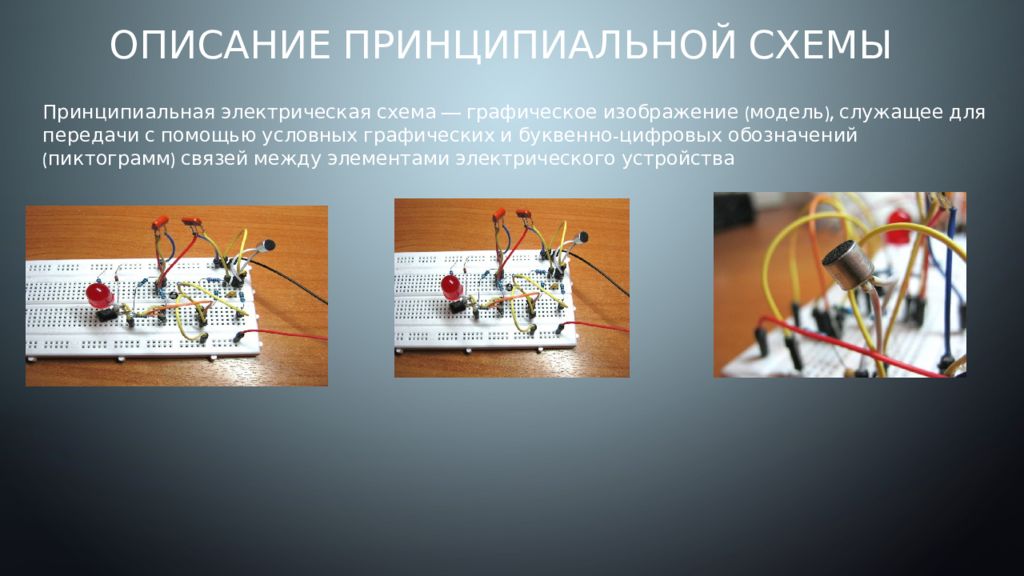

Слайд 5: Описание принципиальной схемы

Принципиальная электрическая схема — графическое изображение (модель), служащее для передачи с помощью условных графических и буквенно-цифровых обозначений (пиктограмм) связей между элементами электрического устройства

Изображение слайда

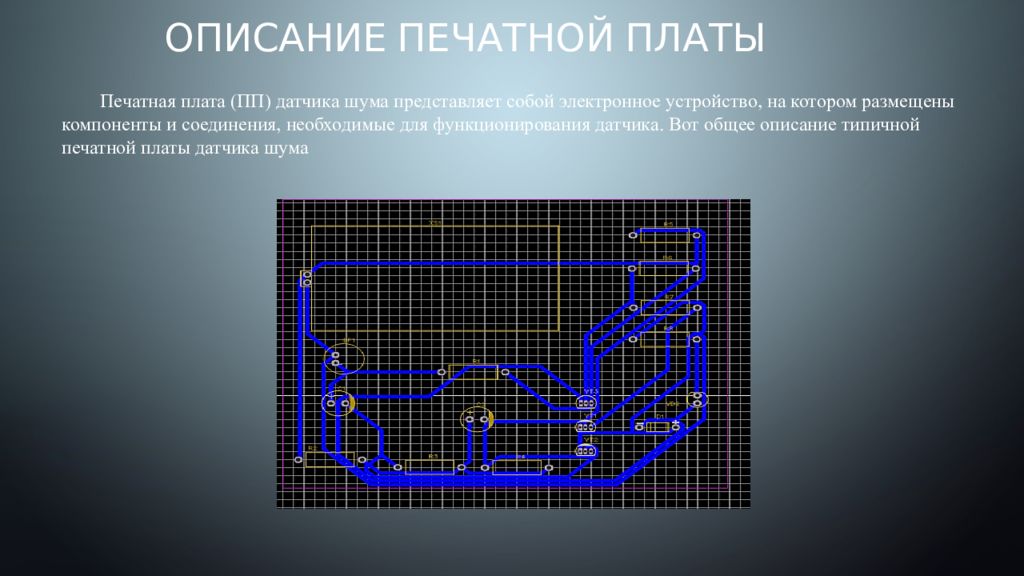

Слайд 6: Описание печатной платы

Печатная плата (ПП) датчика шума представляет собой электронное устройство, на котором размещены компоненты и соединения, необходимые для функционирования датчика. Вот общее описание типичной печатной платы датчика шума

Изображение слайда

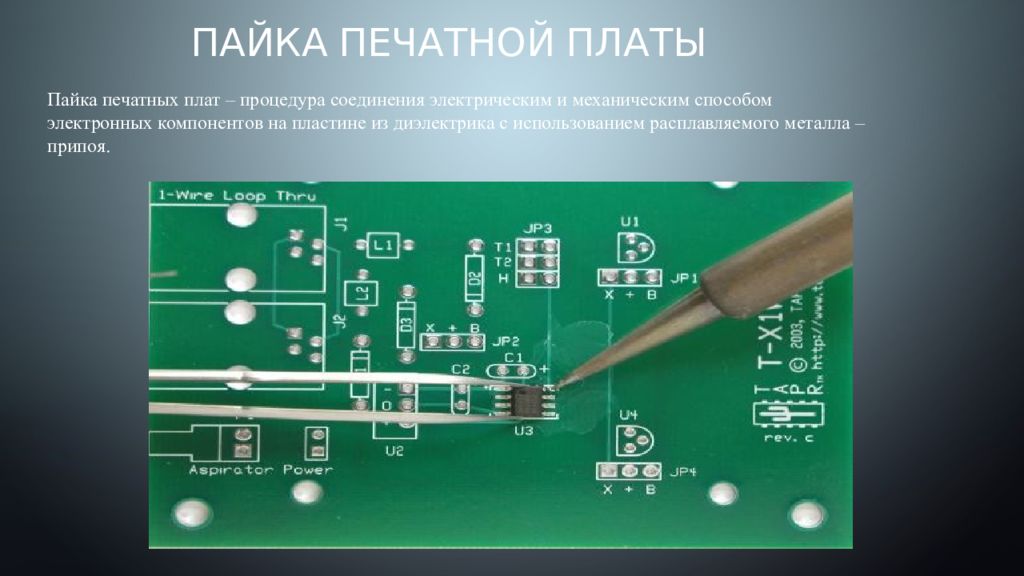

Слайд 7: Пайка печатной платы

Пайка печатных плат – процедура соединения электрическим и механическим способом электронных компонентов на пластине из диэлектрика с использованием расплавляемого металла – припоя.

Изображение слайда

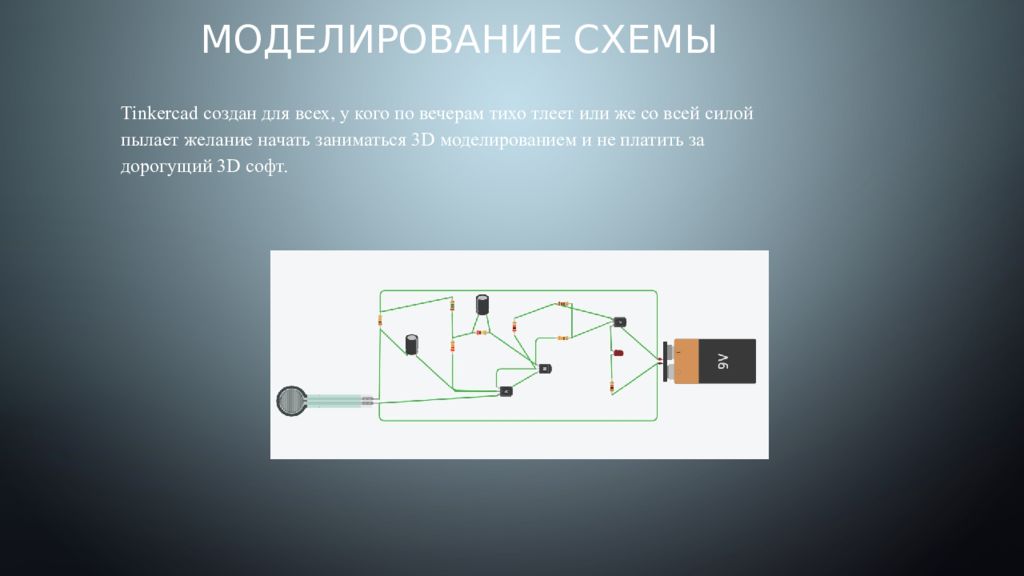

Слайд 8: Моделирование схемы

Tinkercad создан для всех, у кого по вечерам тихо тлеет или же со всей силой пылает желание начать заниматься 3D моделированием и не платить за дорогущий 3D софт.

Изображение слайда

Слайд 9: Техника безопасности

Изображение слайда

Слайд 10: Как работает датчик шума

Изображение слайда

Последний слайд презентации: ГОУ ПРИДНЕСТРОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ им. Т.Г. ШЕВЧЕНКО ФАКУЛЬТЕТ: Спасибо за внимание

Изображение слайда
