Мультимедийная презентация к лекции по дисциплине «Судебная фотография и видеозапись» Автор разработки: доцент кафедры НД Владимир Геннадьевич БУЛГАКОВ

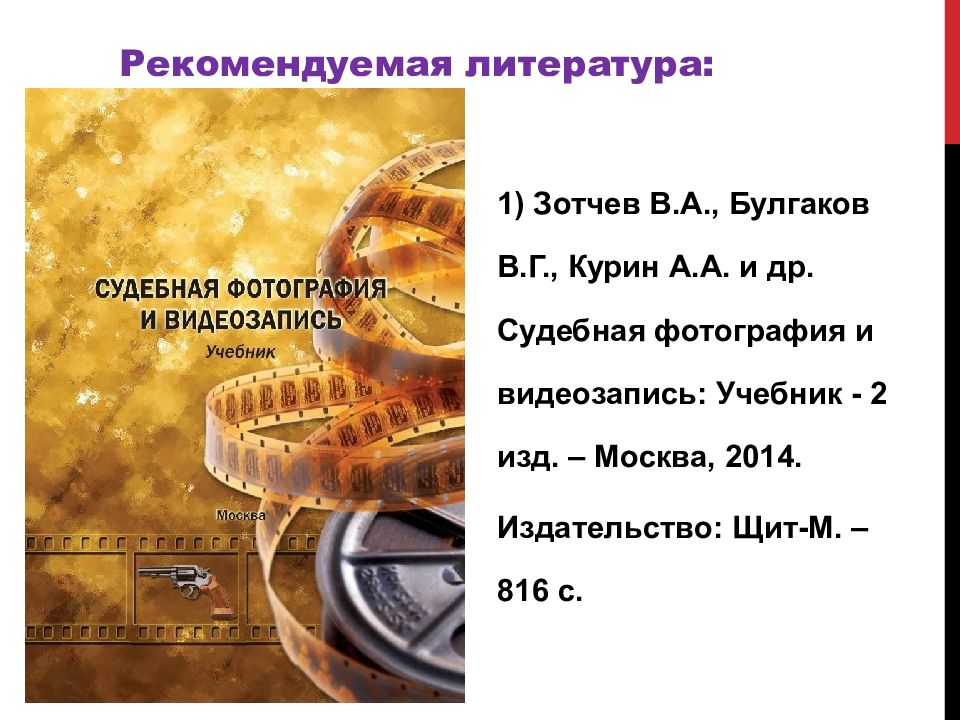

1) Зотчев В.А., Булгаков В.Г., Курин А.А. и др. Судебная фотография и видеозапись: Учебник - 2 изд. – Москва, 2014. Издательство: Щит-М. – 816 с. Рекомендуемая литература:
2) Зотчев В.А., Булгаков В.Г., Курин А.А. Судебная фотография и видеозапись. – Волгоград, 2005. Рекомендуемая литература:
3) Дмитриев Е.Н. Судебная фотография: Курс лекций. – Москва, 2009. Рекомендуемая литература:
4) Душеин С.В и др. Криминалистическая фотография. – Саратов, 2003. Рекомендуемая литература:

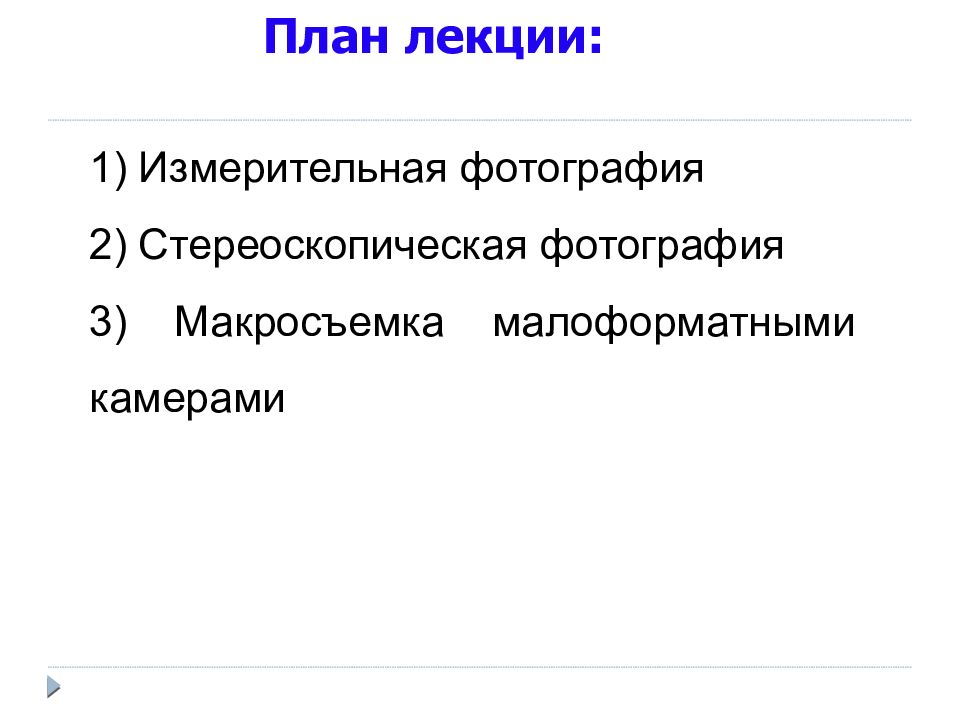

План лекции: 1) Измерительная фотография 2) Стереоскопическая фотография 3) Макросъемка малоформатными камерами

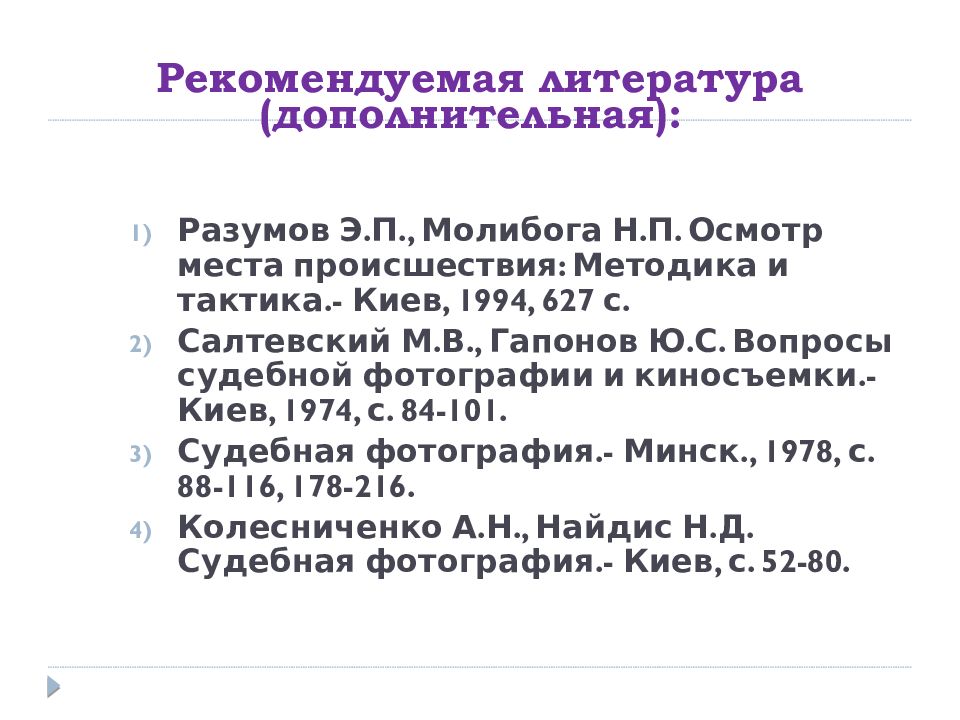

Разумов Э.П., Молибога Н.П. Осмотр места происшествия: Методика и тактика.- Киев, 1994, 627 с. Салтевский М.В., Гапонов Ю.С. Вопросы судебной фотографии и киносъемки.-Киев, 1974, с. 84-101. Судебная фотография.- Минск., 1978, с. 88-116, 178-216. Колесниченко А.Н., Найдис Н.Д. Судебная фотография.- Киев, с. 52-80.

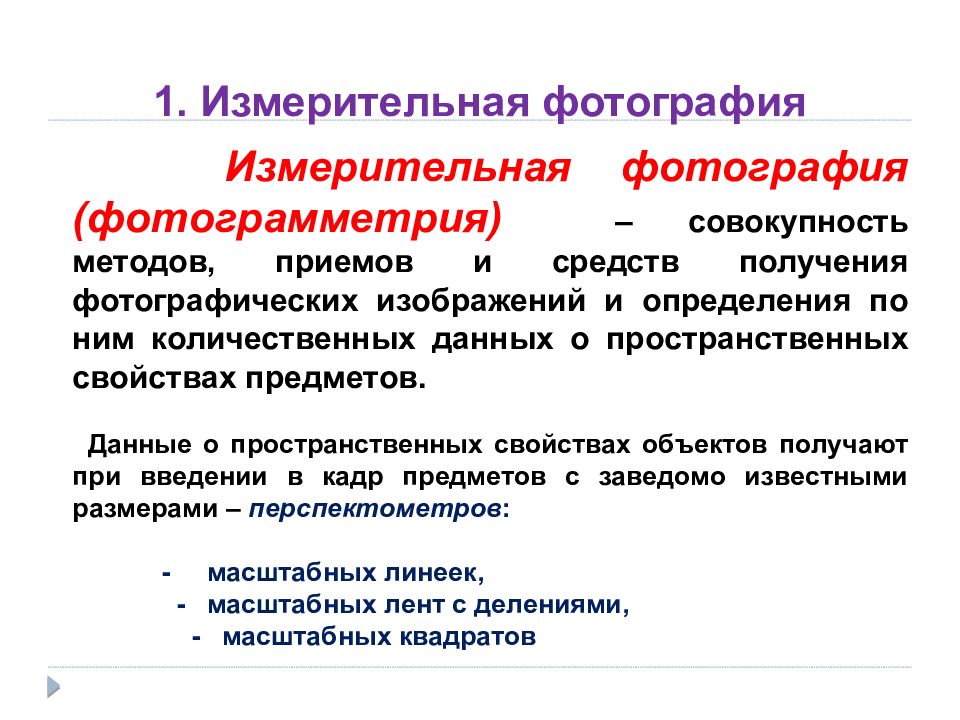

Измерительная фотография (фотограмметрия) – совокупность методов, приемов и средств получения фотографических изображений и определения по ним количественных данных о пространственных свойствах предметов. Данные о пространственных свойствах объектов получают при введении в кадр предметов с заведомо известными размерами – перспектометров : - масштабных линеек, - масштабных лент с делениями, - масштабных квадратов 1. Измерительная фотография

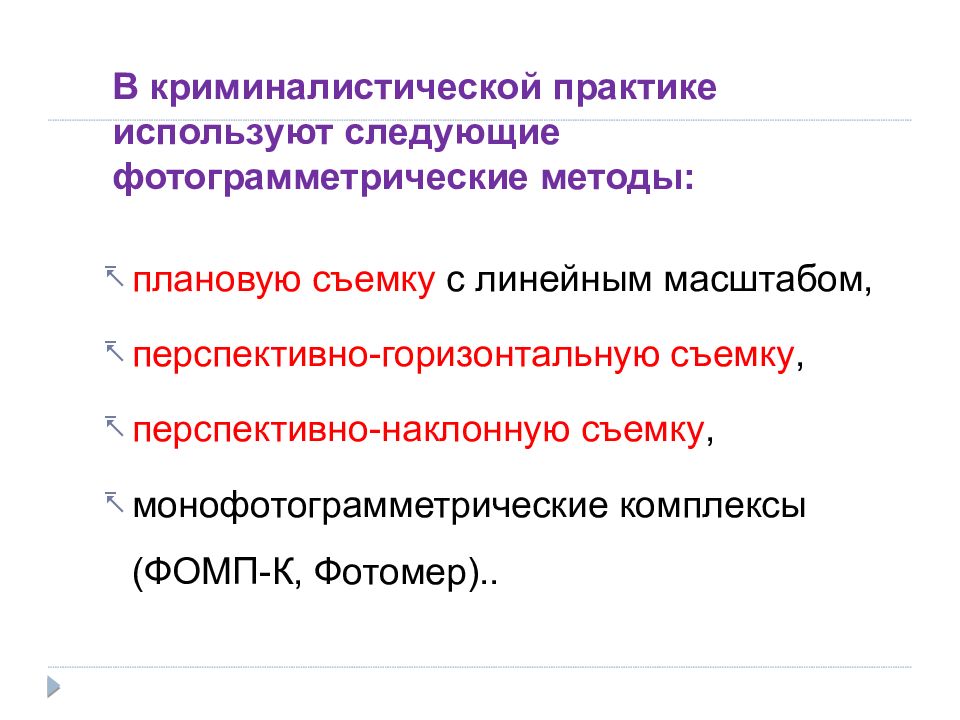

плановую съемку с линейным масштабом, перспективно-горизонтальную съемку, перспективно-наклонную съемку, монофотограмметрические комплексы (ФОМП-К, Фотомер)..
Изображение представляет собой проекцию (план) объекта на горизонтальной плоскости — отсюда и название «плановая съемка». Метод применяют при фотографировании следов преступления, предметов — вещественных доказательств, трупов и отдельных его частей.
« Оптическая ось объектива должна проходить через центр объекта перпендикулярно плоскости предмета, а для дешифрирования снимка рядом с объектом — размещаться перспектометр — масштабная линейка». При этом отсутствуют перспективные искажения, появляется возможность определять размеры предметов по фотоснимку.

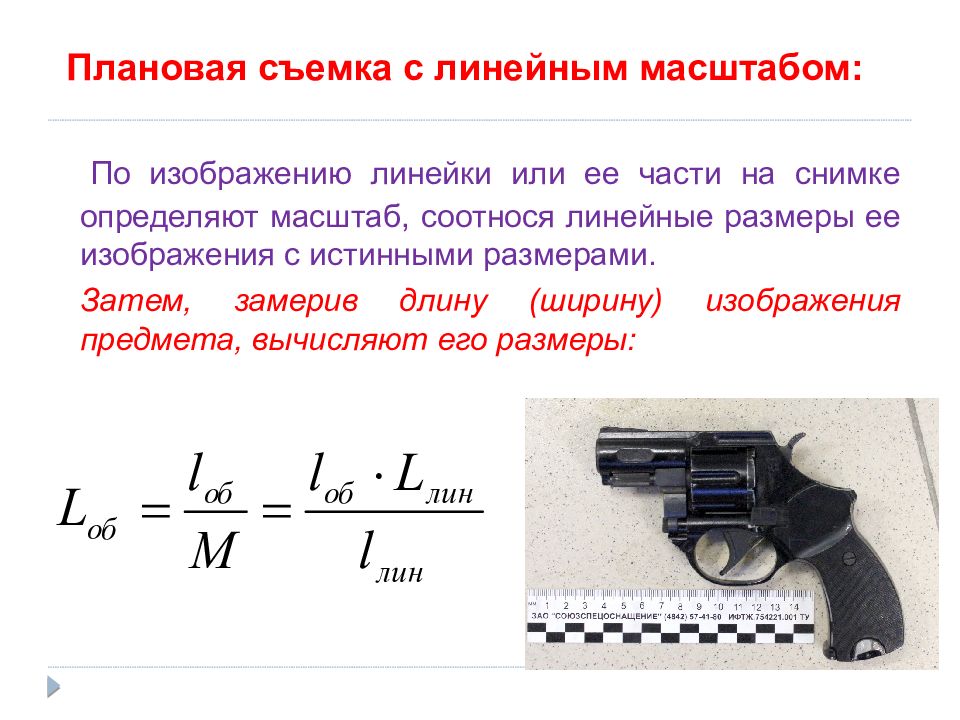

По изображению линейки или ее части на снимке определяют масштаб, соотнося линейные размеры ее изображения с истинными размерами. Затем, замерив длину (ширину) изображения предмета, вычисляют его размеры: Плановая съемка с линейным масштабом:

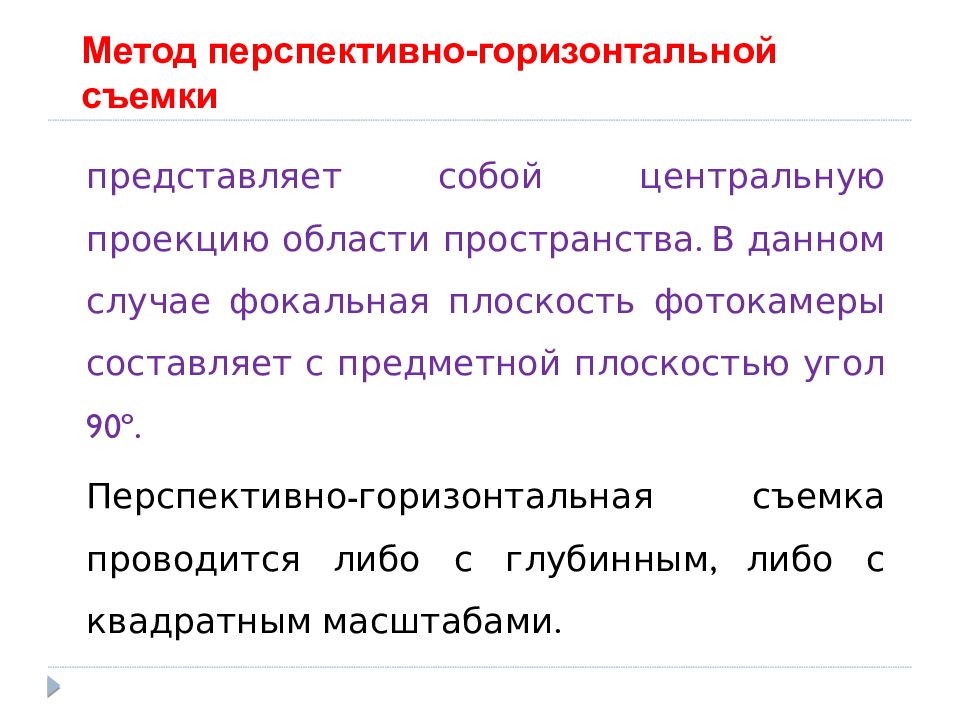

представляет собой центральную проекцию области пространства. В данном случае фокальная плоскость фотокамеры составляет с предметной плоскостью угол 90º. Перспективно-горизонтальная съемка проводится либо с глубинным, либо с квадратным масштабами.
Перспективно-горизонтальная съемка : - с глубинным масштабом,
Перспективно-горизонтальную съемку : - с квадратным масштабом,
Охватить пространство, прилегающее к фотокамере, возможно лишь при наклоне фотокамеры. Поэтому области пространства на открытой местности или в закрытых помещениях в непосредственной близости от объектива фиксируют, используя перспективно-наклонный метод съемки.
Перспективно-наклонная съемка Фотокамерами ФСМ-1, ФК 13х18

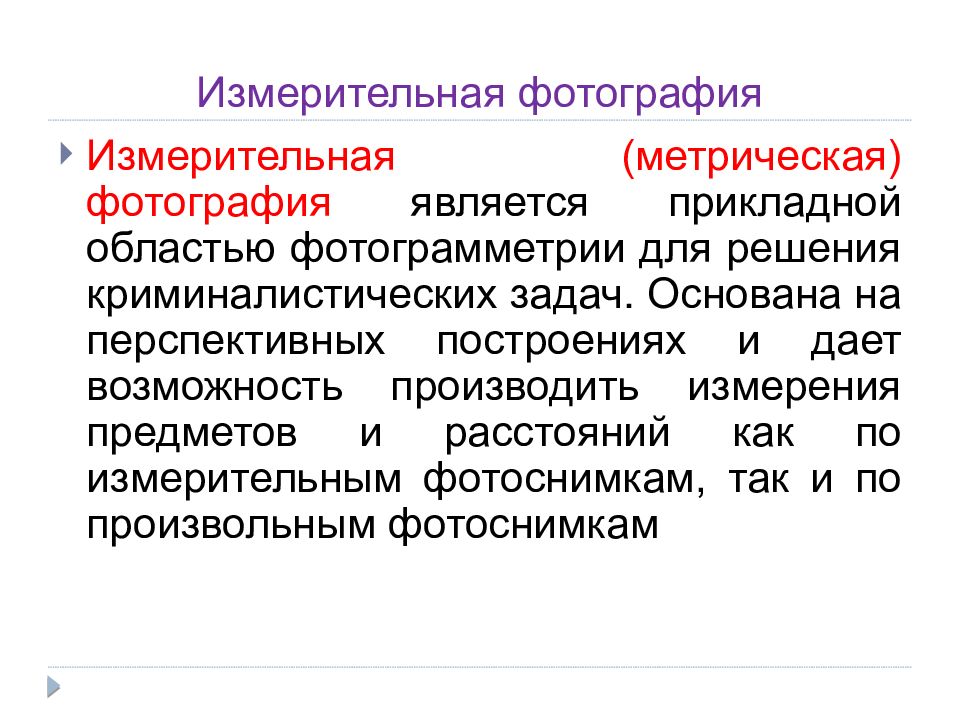

Измерительная (метрическая) фотография является прикладной областью фотограмметрии для решения криминалистических задач. Основана на перспективных построениях и дает возможность производить измерения предметов и расстояний как по измерительным фотоснимкам, так и по произвольным фотоснимкам
EF = EG 2 + FG 2.

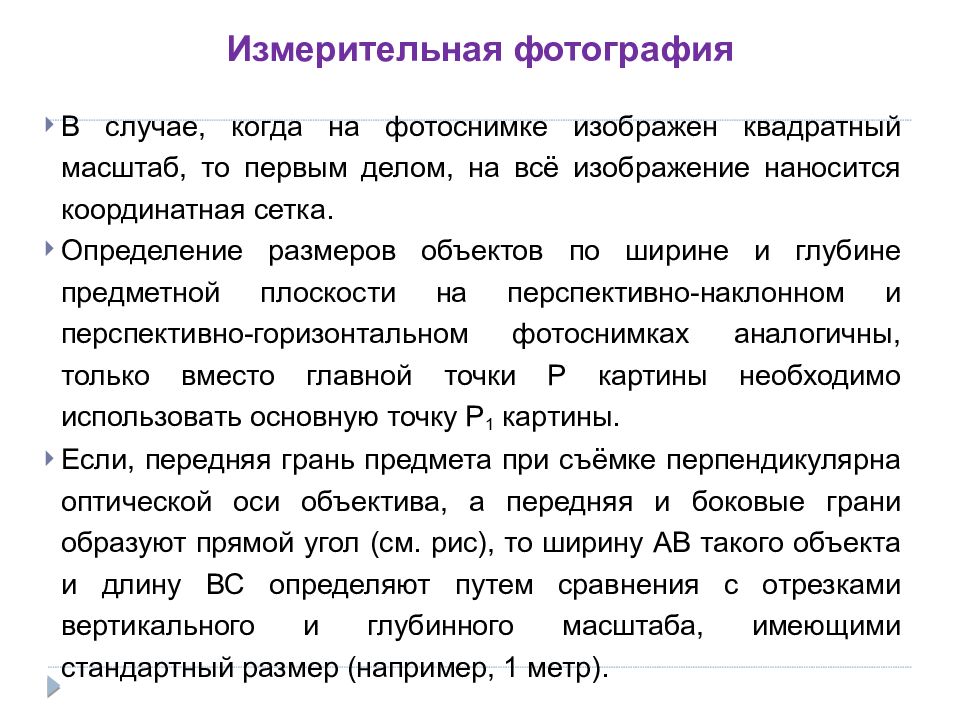

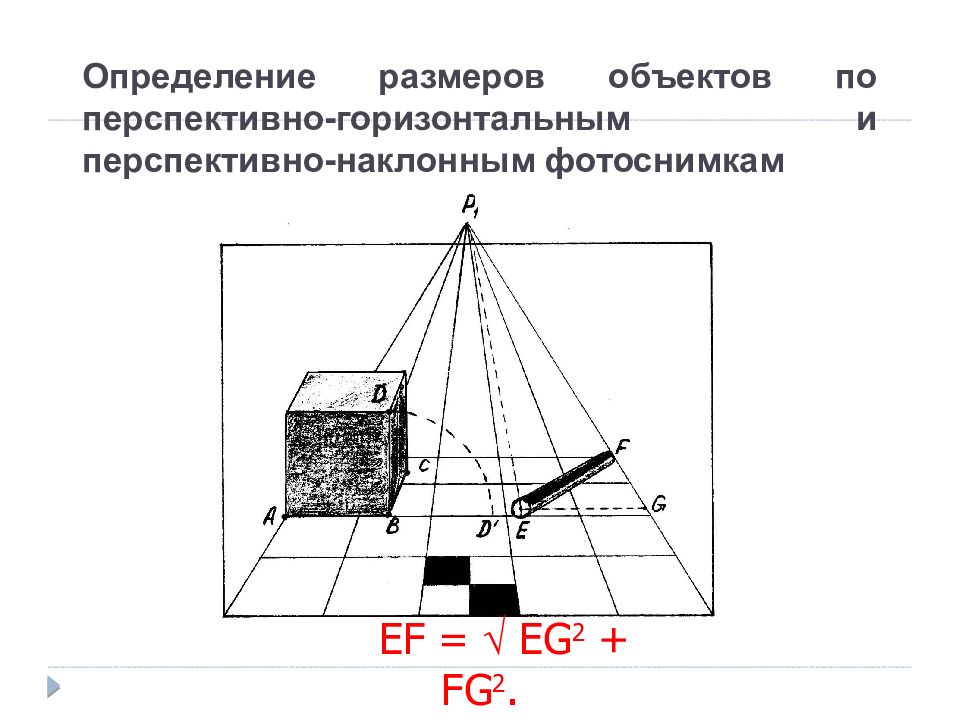

В случае, когда на фотоснимке изображен квадратный масштаб, то первым делом, на всё изображение наносится координатная сетка. Определение размеров объектов по ширине и глубине предметной плоскости на перспективно-наклонном и перспективно-горизонтальном фотоснимках аналогичны, только вместо главной точки Р картины необходимо использовать основную точку Р 1 картины. Если, передняя грань предмета при съёмке перпендикулярна оптической оси объектива, а передняя и боковые грани образуют прямой угол (см. рис), то ширину АВ такого объекта и длину ВС определяют путем сравнения с отрезками вертикального и глубинного масштаба, имеющими стандартный размер (например, 1 метр).

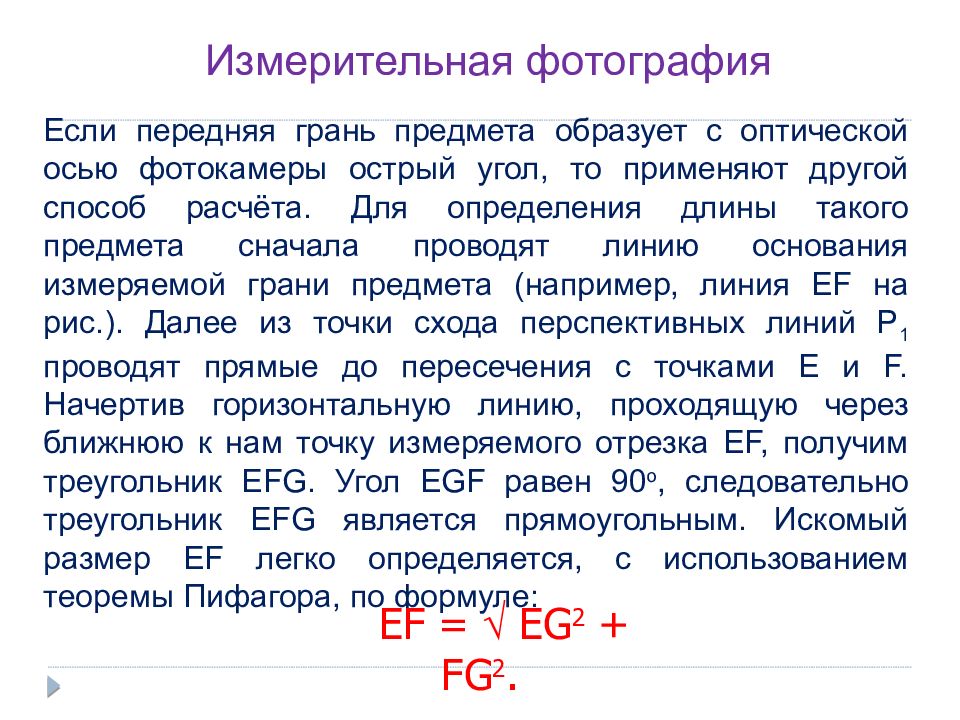

Если передняя грань предмета образует с оптической осью фотокамеры острый угол, то применяют другой способ расчёта. Для определения длины такого предмета сначала проводят линию основания измеряемой грани предмета (например, линия ЕF на рис.). Далее из точки схода перспективных линий Р 1 проводят прямые до пересечения с точками Е и F. Начертив горизонтальную линию, проходящую через ближнюю к нам точку измеряемого отрезка ЕF, получим треугольник ЕFG. Угол EGF равен 90 о, следовательно треугольник ЕFG является прямоугольным. Искомый размер ЕF легко определяется, с использованием теоремы Пифагора, по формуле: Измерительная фотография EF = EG 2 + FG 2.
Задача определения расстояния между транспортными средствами 1 метр 1 метр Точка удаления Точка схода Проекция на горизонтальную плоскость

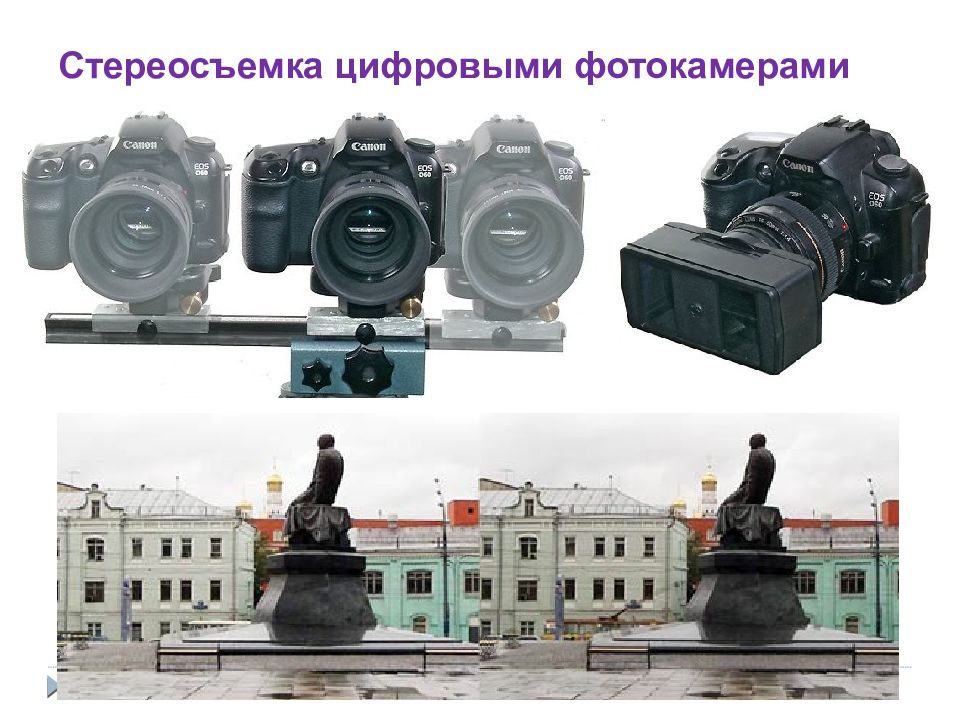

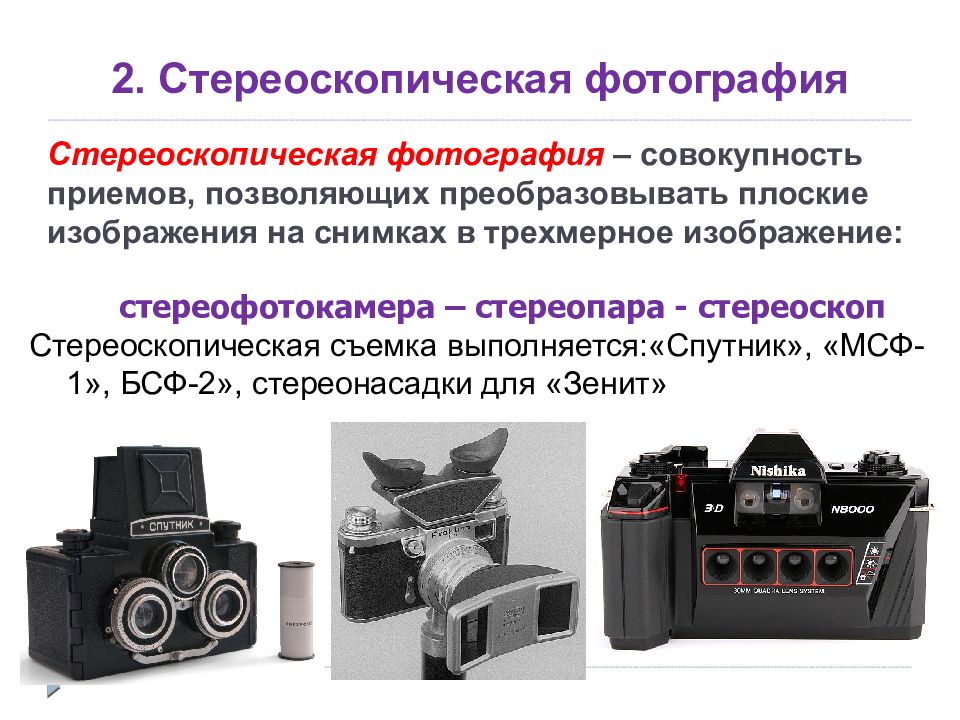

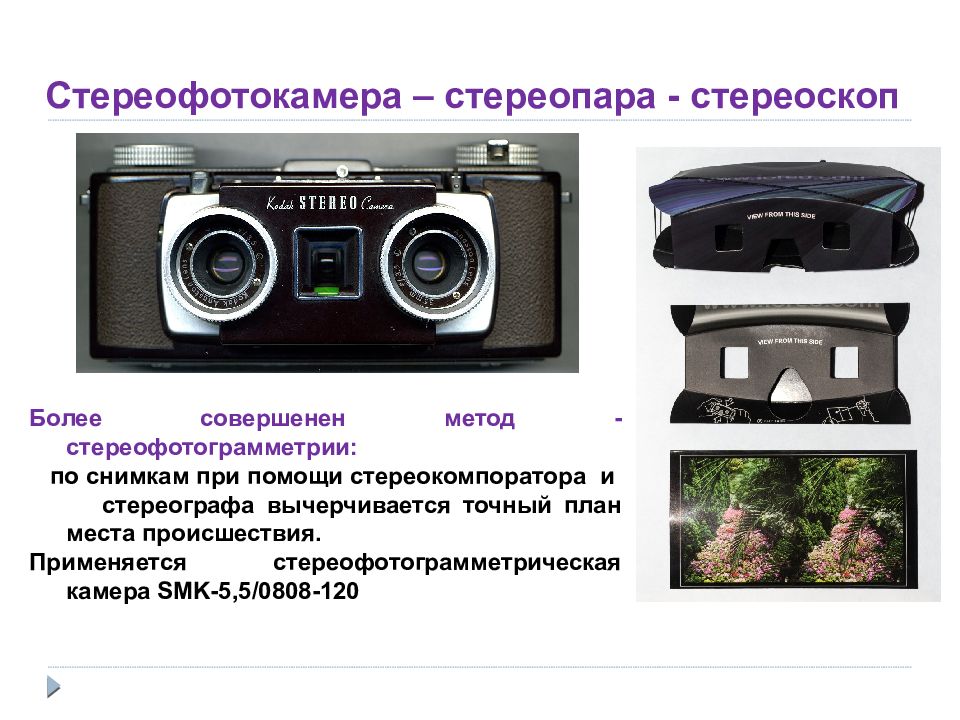

стереофотокамера – стереопара - стереоскоп Стереоскопическая съемка выполняется:«Спутник », «МСФ-1», БСФ-2», стереонасадки для «Зенит» 2. Стереоскопическая фотография
Более совершенен метод - стереофотограмметрии: по снимкам при помощи стереокомпоратора и стереографа вычерчивается точный план места происшествия. Применяется стереофотограмметрическая камера SMK- 5,5 / 0808-120
Стереофотографию в криминалистике применяют: - при фиксации мест происшествий с нагромождением большого числа элементов обстановки; - при съемке многоплановых участков местности, которые на снимке сливаются в одной плоскости; - при съемке трудно воспринимаемых на одном снимке предметов; - для получения четкого представления о позе трупа.

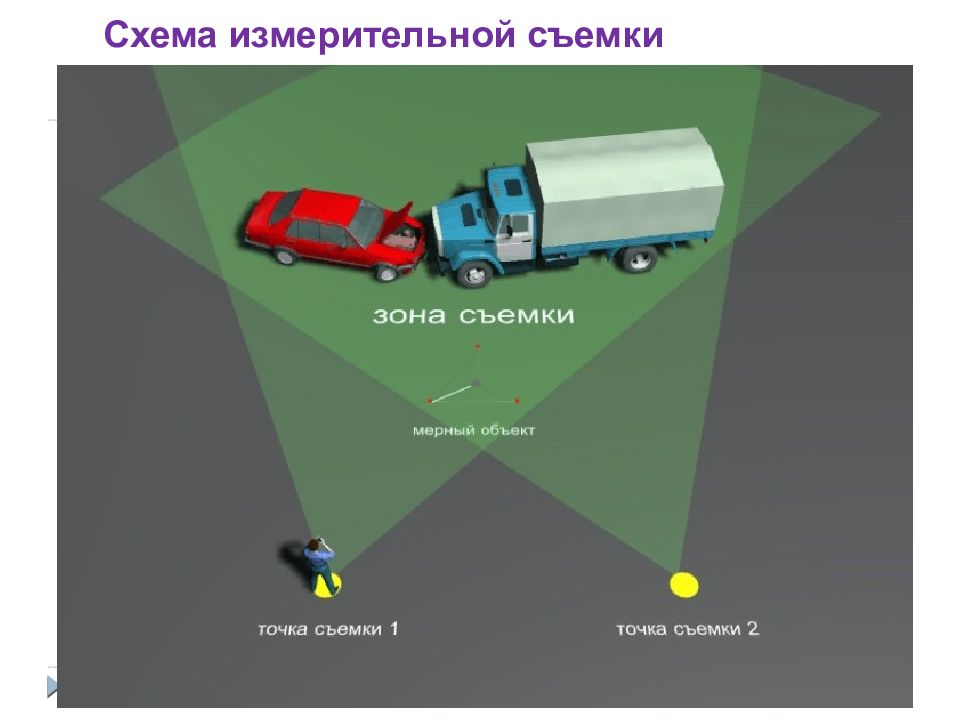

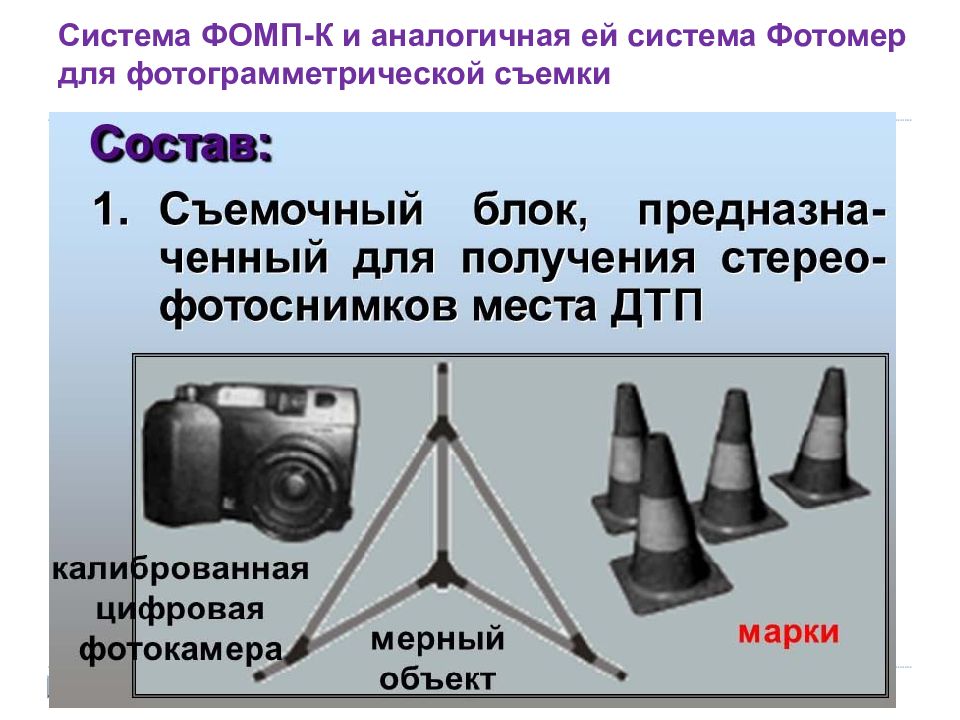

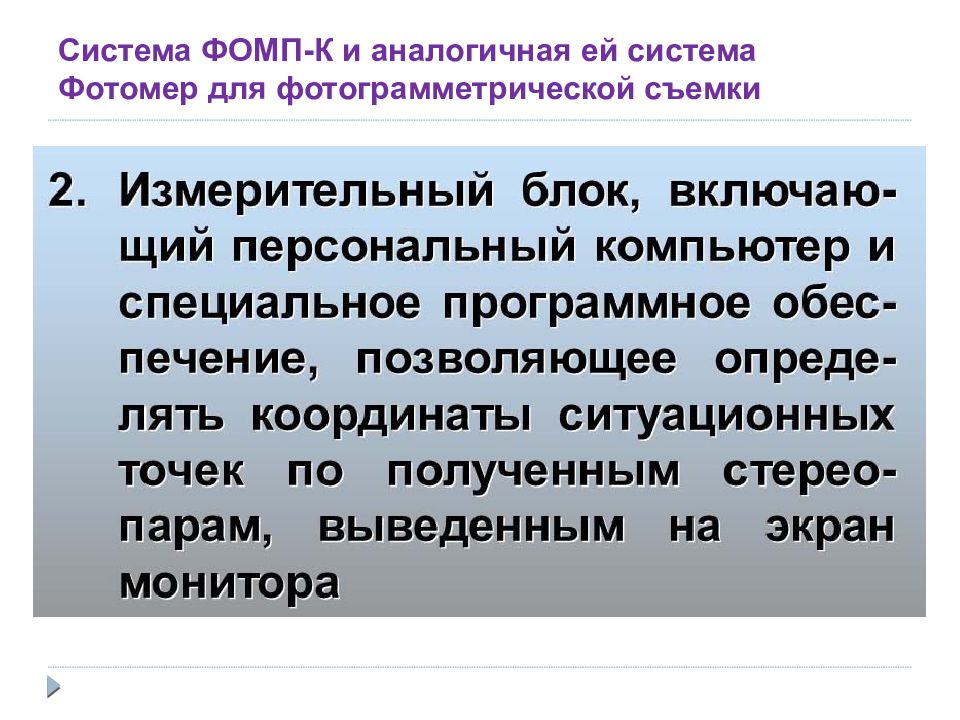

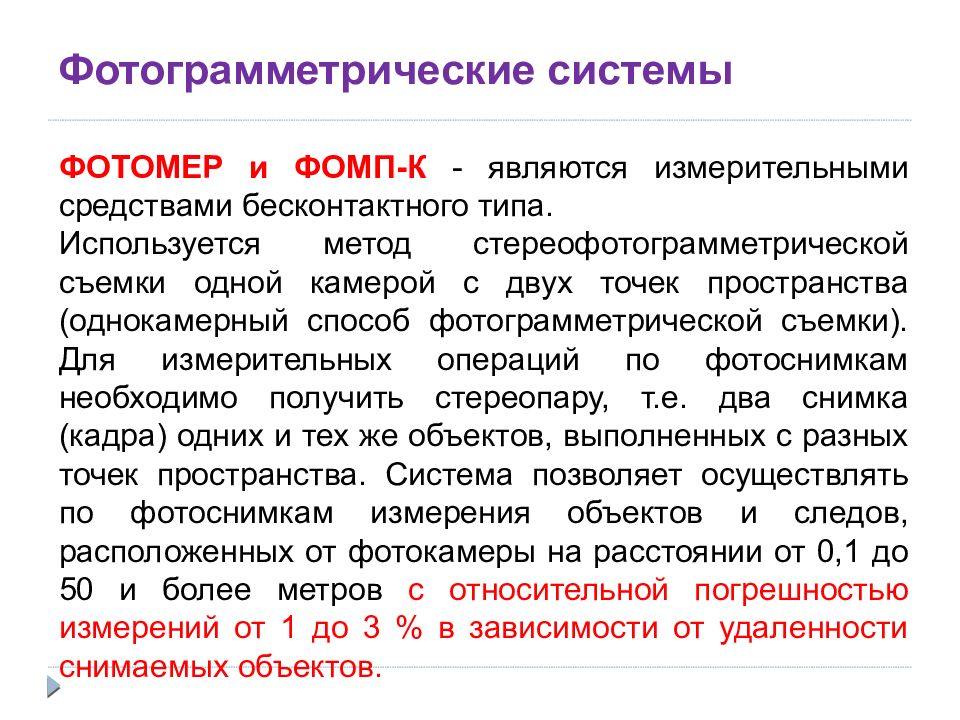

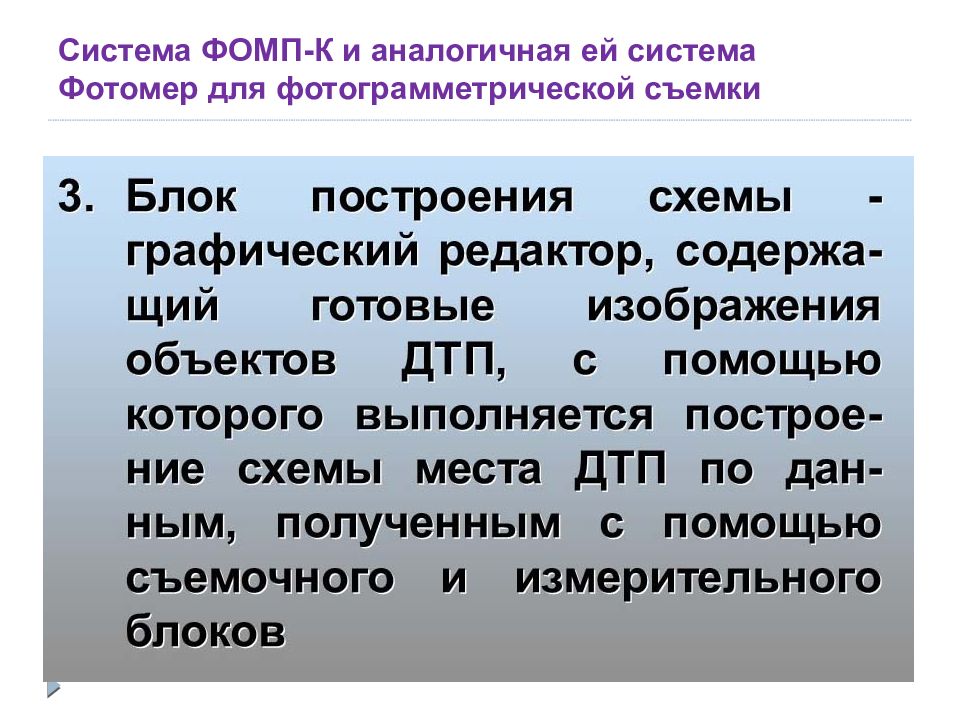

ФОТОМЕР и ФОМП-К - являются измерительными средствами бесконтактного типа. Используется метод стереофотограмметрической съемки одной камерой с двух точек пространства (однокамерный способ фотограмметрической съемки). Для измерительных операций по фотоснимкам необходимо получить стереопару, т.е. два снимка (кадра) одних и тех же объектов, выполненных с разных точек пространства. Система позволяет осуществлять по фотоснимкам измерения объектов и следов, расположенных от фотокамеры на расстоянии от 0,1 до 50 и более метров с относительной погрешностью измерений от 1 до 3 % в зависимости от удаленности снимаемых объектов.

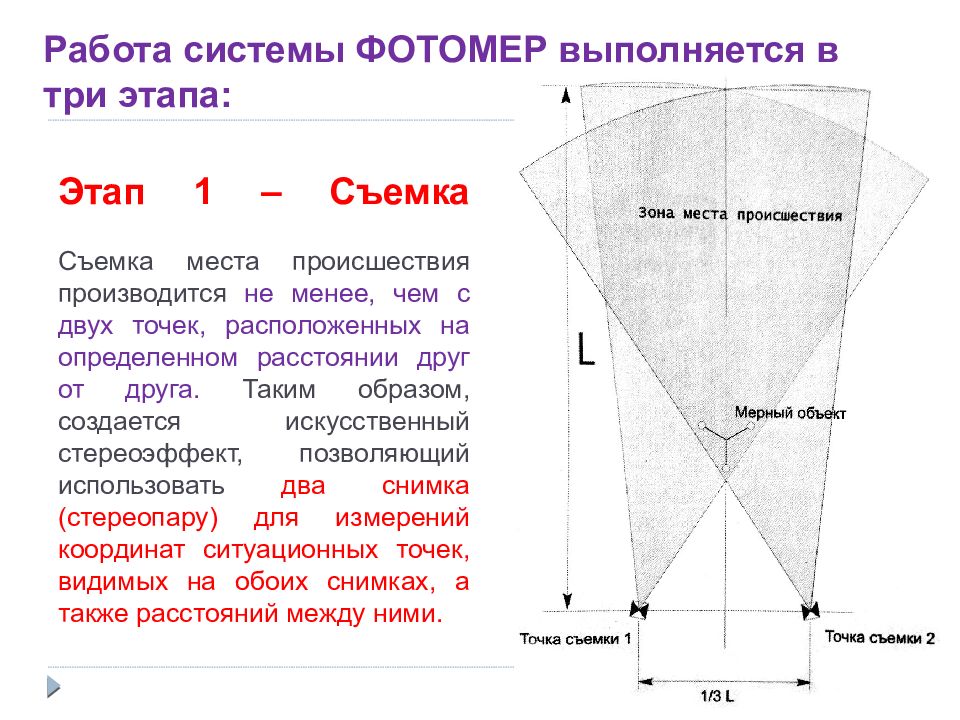

Работа системы ФОТОМЕР выполняется в три этапа:

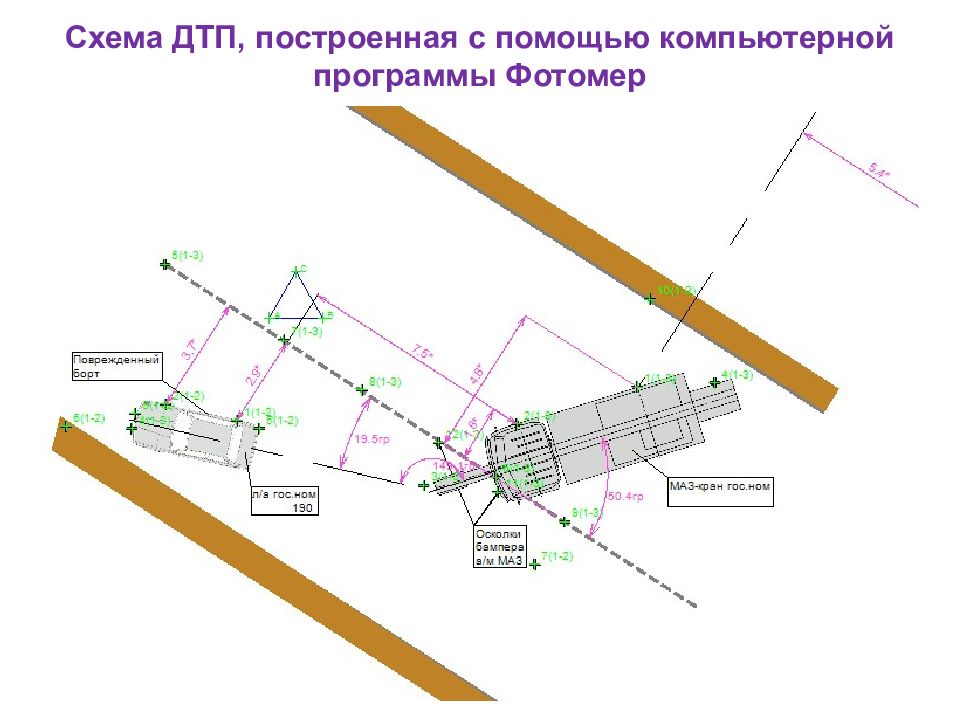

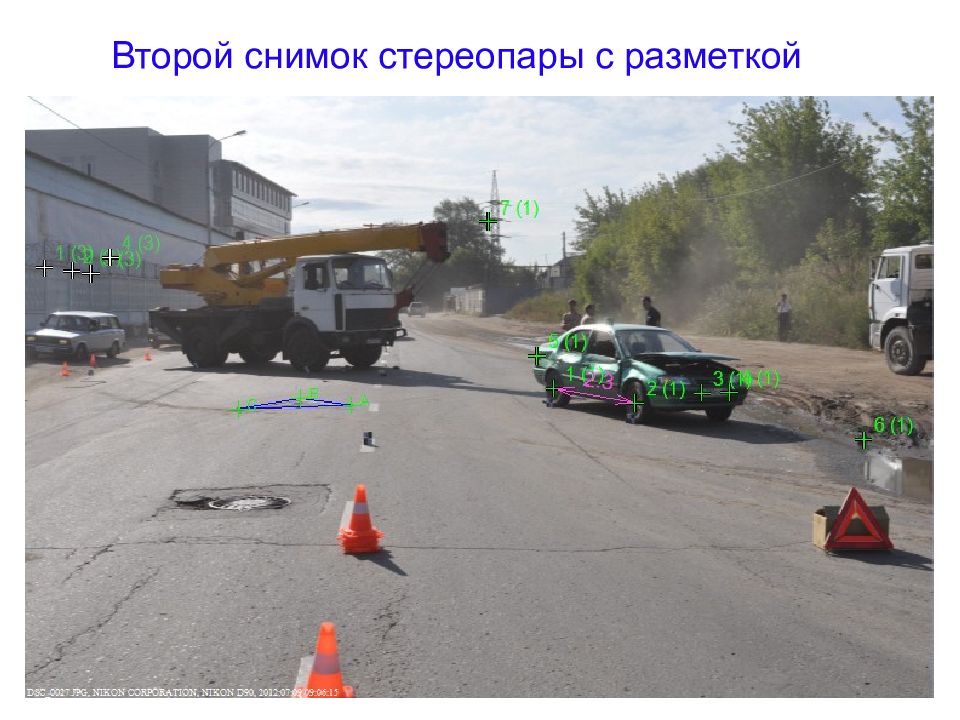

- сначала на выводимых на экран снимках стереопары щелчками помечаются опорные точки мерного объекта. При этом программа определяет элементы ориентирования снимков в 3-х мерной прямоугольной системе координат; - на каждом снимке стереопары щелчком последовательно указываются необходимые ситуационные точки, определяющие положение объектов на месте происшествия. Этап 2 - Фотограмметрическая обработка снимков Выполняется на персональном компьютере и включает несколько основных операций: После указания очередной точки на первом и втором снимке стереопары программа автоматически определяет координаты этой точки на местности и отмечает положение на плане. На выбранном снимке после указания любых двух ситуационных точек производится простановка автоматически вычисляемого размера.

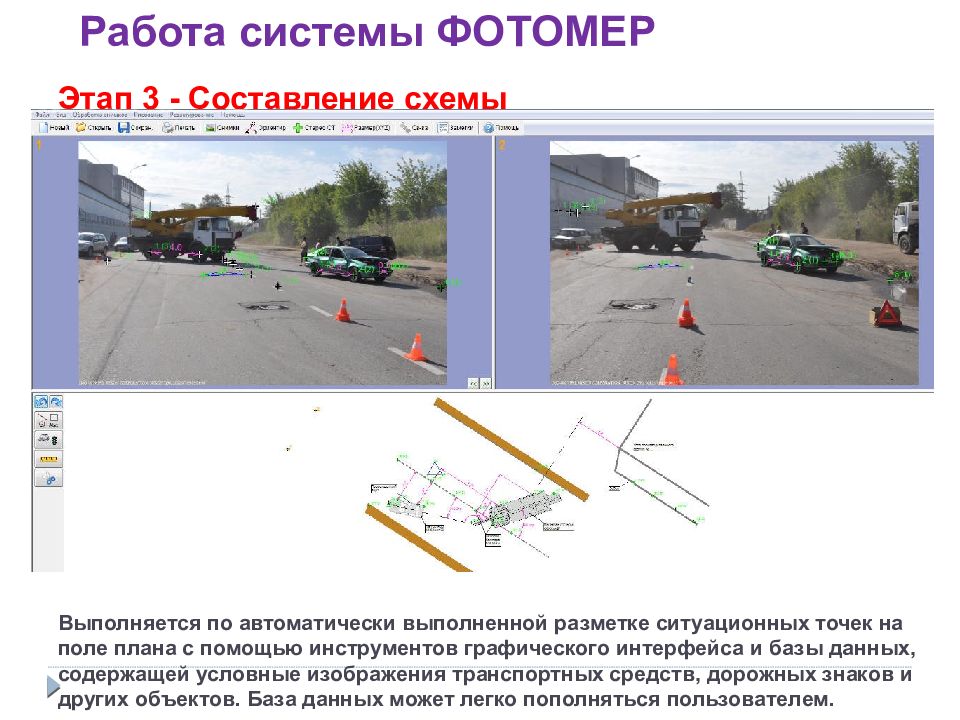

Работа системы ФОТОМЕР

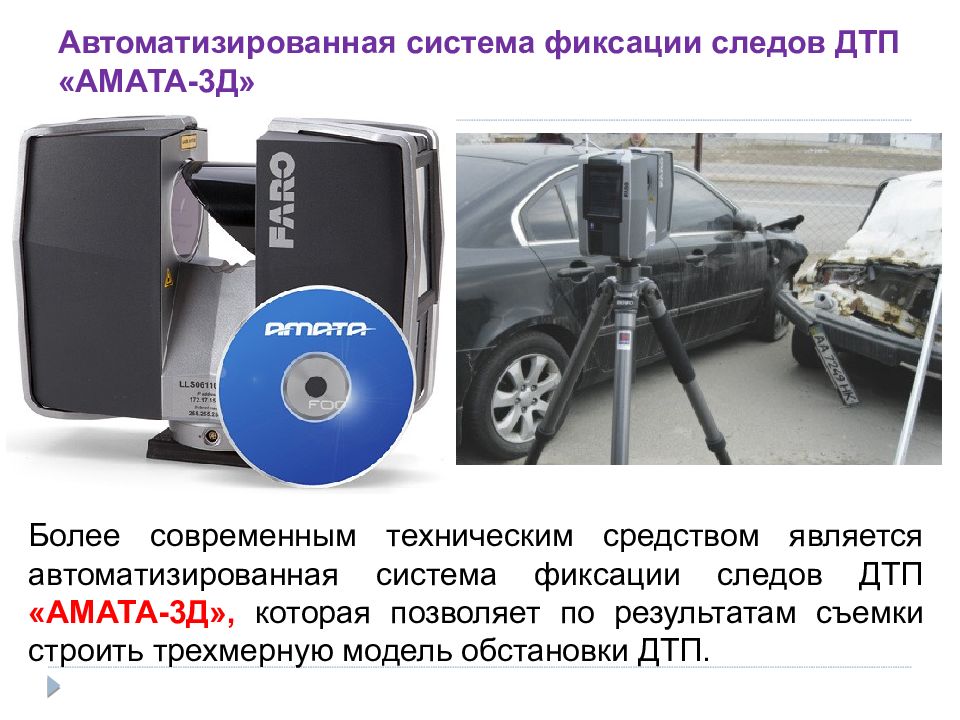

Более современным техническим средством является автоматизированная система фиксации следов ДТП «АМАТА-3Д », которая позволяет по результатам съемки строить трехмерную модель обстановки ДТП.

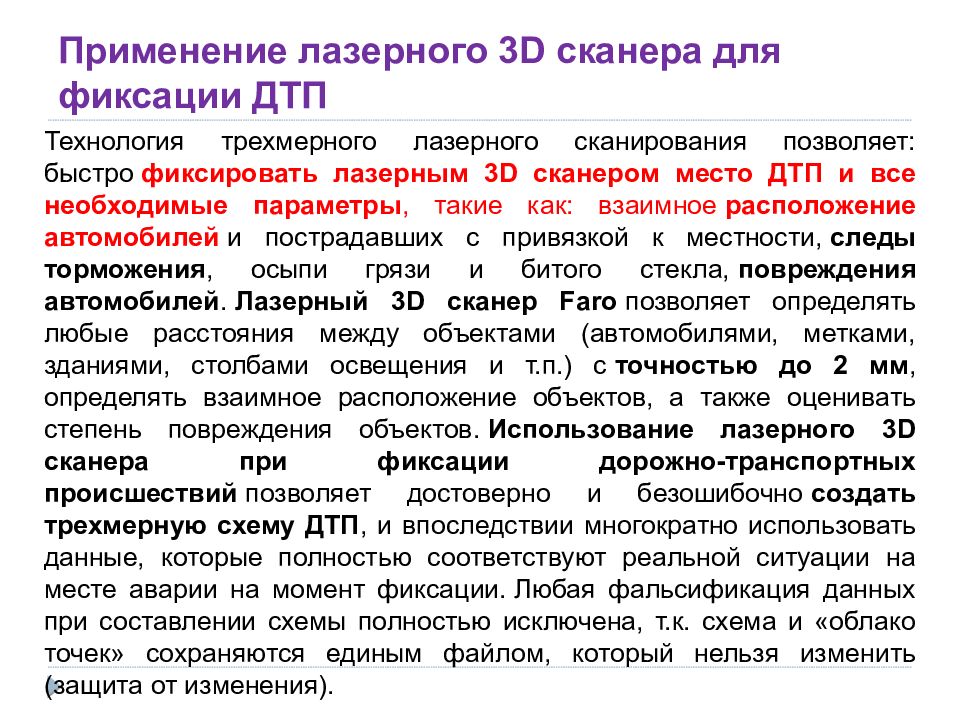

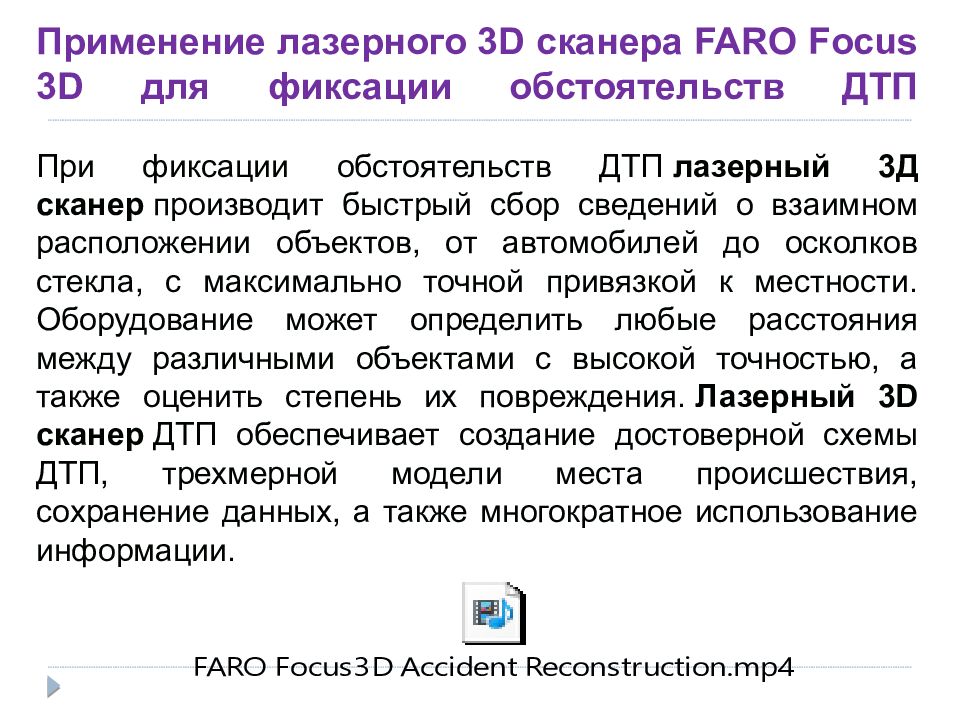

Технология трехмерного лазерного сканирования позволяет: быстро фиксировать лазерным 3D сканером место ДТП и все необходимые параметры, такие как: взаимное расположение автомобилей и пострадавших с привязкой к местности, следы торможения, осыпи грязи и битого стекла, повреждения автомобилей. Лазерный 3D сканер Faro позволяет определять любые расстояния между объектами (автомобилями, метками, зданиями, столбами освещения и т.п.) с точностью до 2 мм, определять взаимное расположение объектов, а также оценивать степень повреждения объектов. Использование лазерного 3D сканера при фиксации дорожно-транспортных происшествий позволяет достоверно и безошибочно создать трехмерную схему ДТП, и впоследствии многократно использовать данные, которые полностью соответствуют реальной ситуации на месте аварии на момент фиксации. Любая фальсификация данных при составлении схемы полностью исключена, т.к. схема и «облако точек» сохраняются единым файлом, который нельзя изменить (защита от изменения).

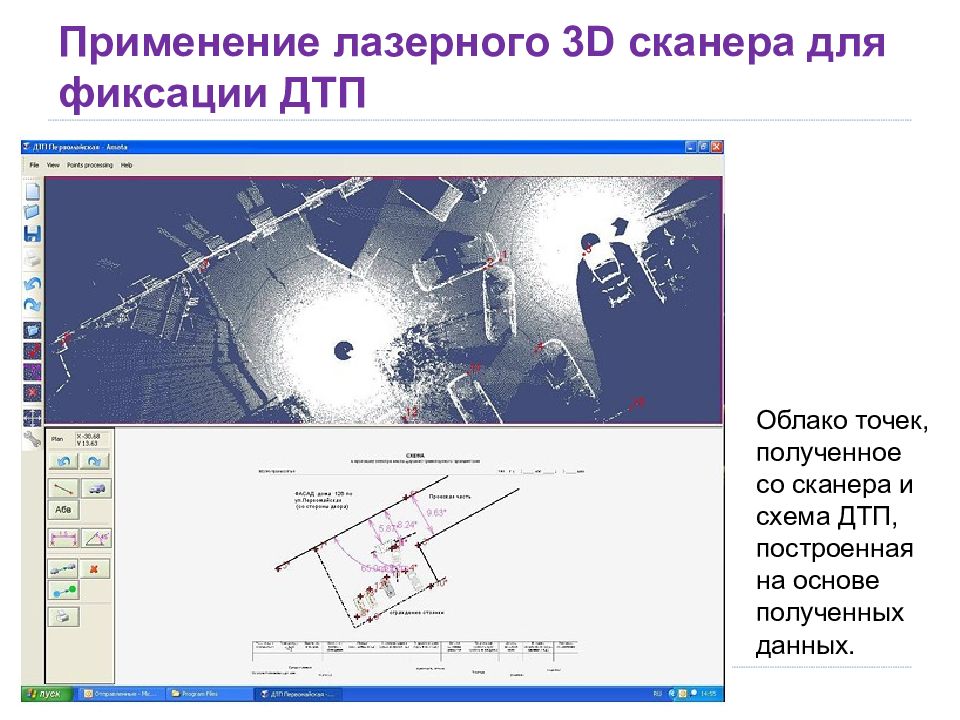

Облако точек, полученное со сканера и схема ДТП, построенная на основе полученных данных.

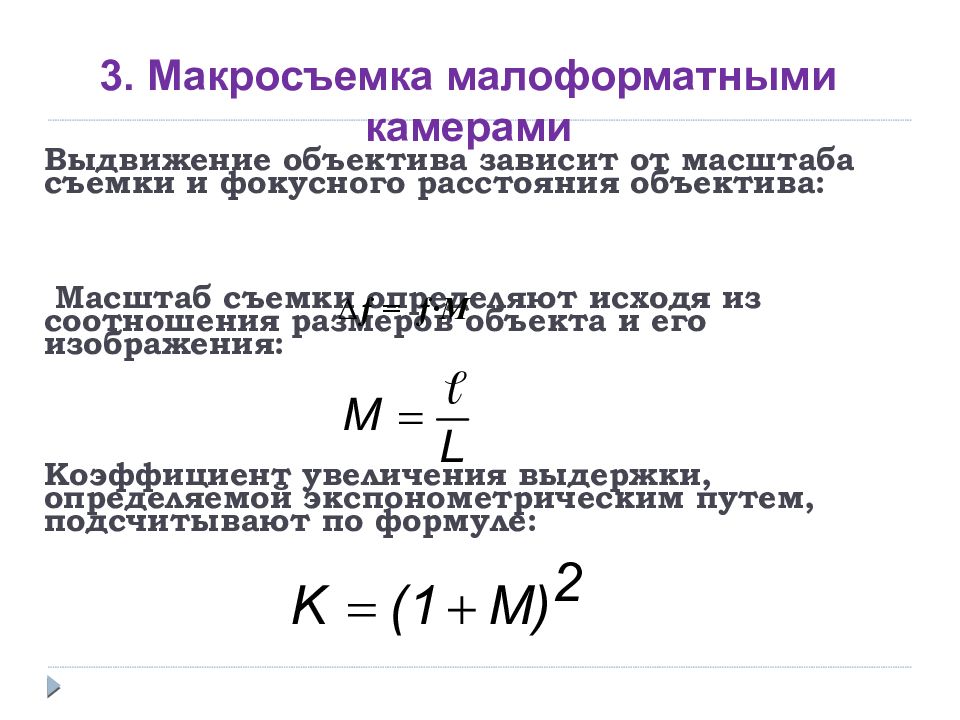

∆ƒ = ƒ·М 3. Макросъемка малоформатными камерами
