Инструкция по установке ремкомплекта креплений форсунки омывателя фар Mazda 6 GJ 20 1 2- 2017 (halogen/xenon) (левая сторона показана, правая - симметрично)
1. Сделать вырез в корпусе форсунки по размерам, как показано на картинке красной пунктирной линией *. 2. Установить ремонтное ушко в сделанный вырез, доработать вырез если необходимо так, чтобы ушко вставало без зазоров и заподлицо с корпусом в верхней части и с боку. Заподлицо с корпусом Вырез Ремонт «Жесткого» ушка Без зазора 1.6 мм 3 мм 8,5 мм *можно, предварительно приложив ушко к корпусу в нужном положении, очертить контур будущего выреза. Вид снаружи Вид изнутри

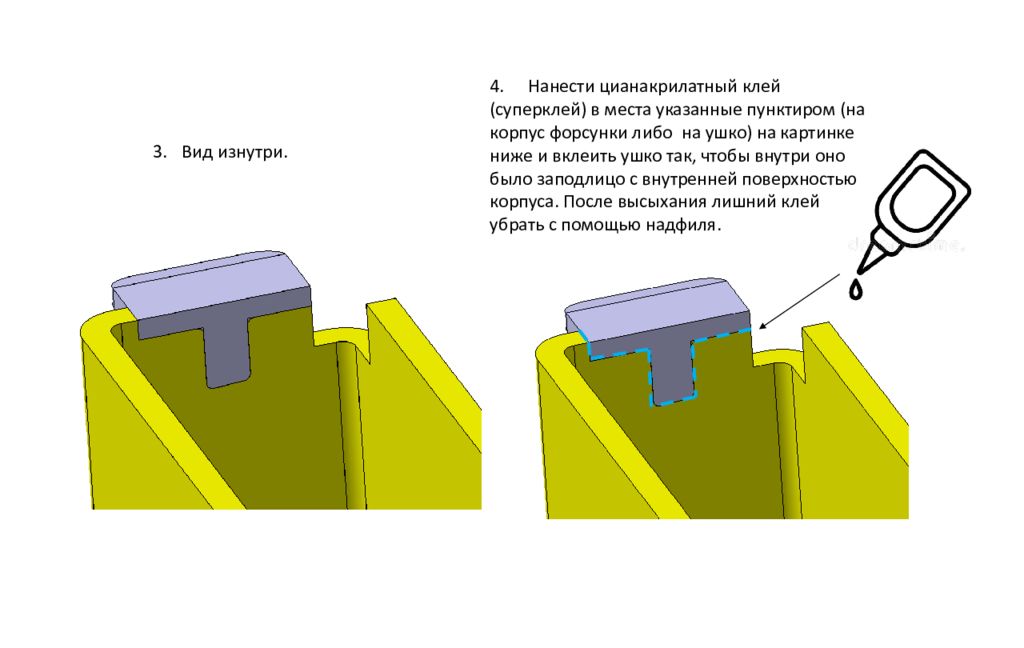

В ид изнутри. 4. Нанести цианакрилатный клей (суперклей) в места указанные пунктиром ( на корпус форсунки либо на ушко) на картинке ниже и вклеить ушко так, чтобы внутри оно было заподлицо с внутренней поверхностью корпуса. После высыхания лишний клей убрать с помощью надфиля.

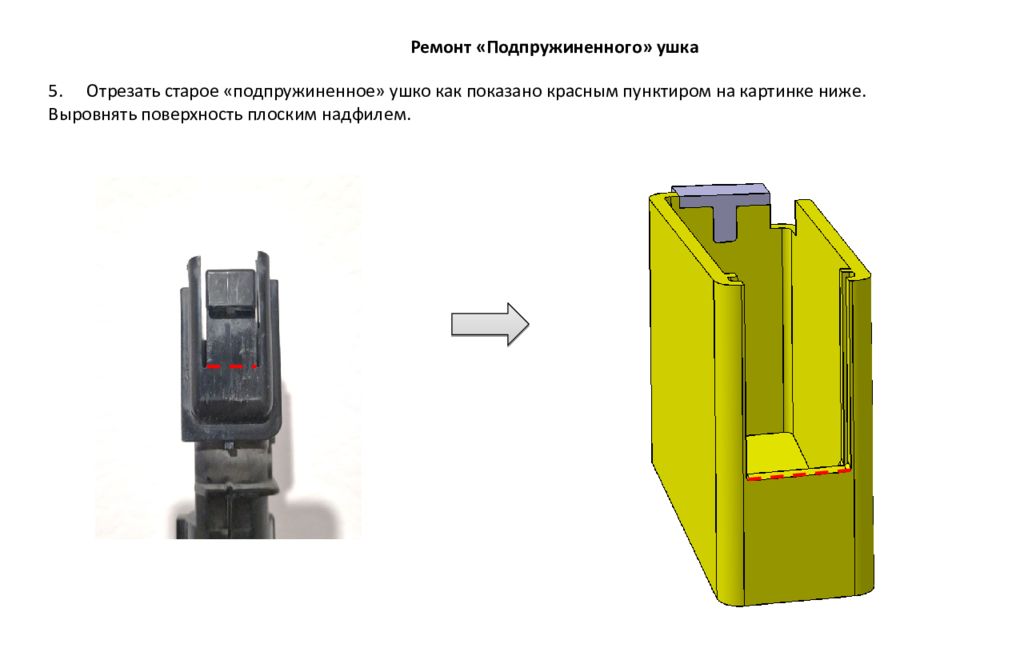

5. Отрезать старое «подпружиненное» ушко как показано красным пунктиром на картинке ниже. Выровнять поверхность плоским надфилем. Ремонт «Подпружиненного» ушка

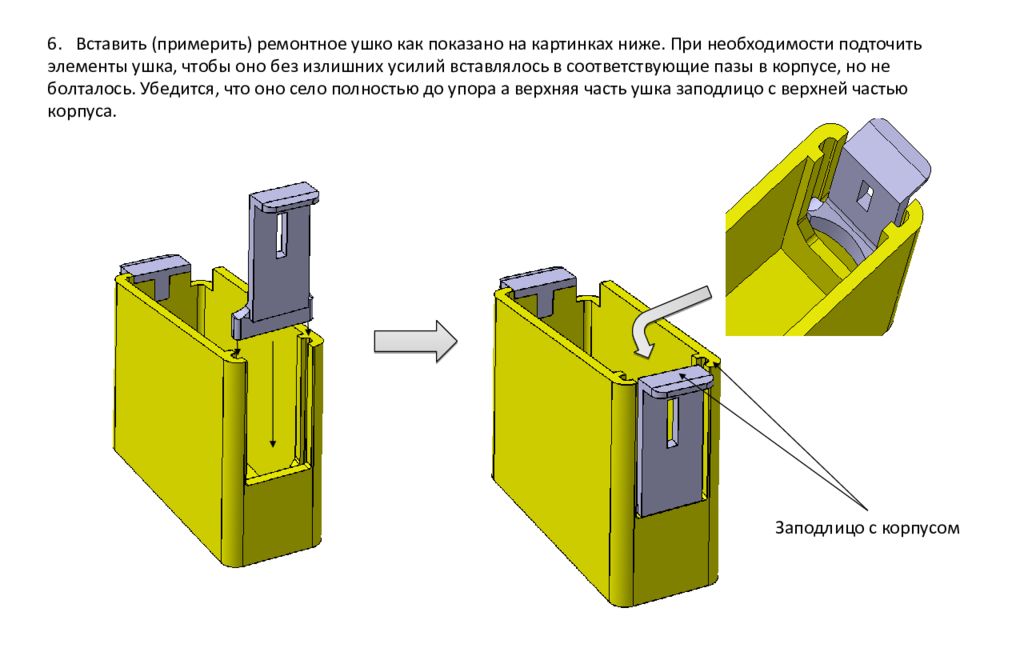

6. Вставить ( примерить) ремонтное ушко как показано на картинках ниже. При необходимости подточить элементы ушка, чтобы оно без излишних усилий вставлялось в соответствующи е пазы в корпусе, но не болталось. Убедится, что оно село полностью до упора а верхняя часть ушка заподлицо с верхней частью корпуса. Заподлицо с корпусом

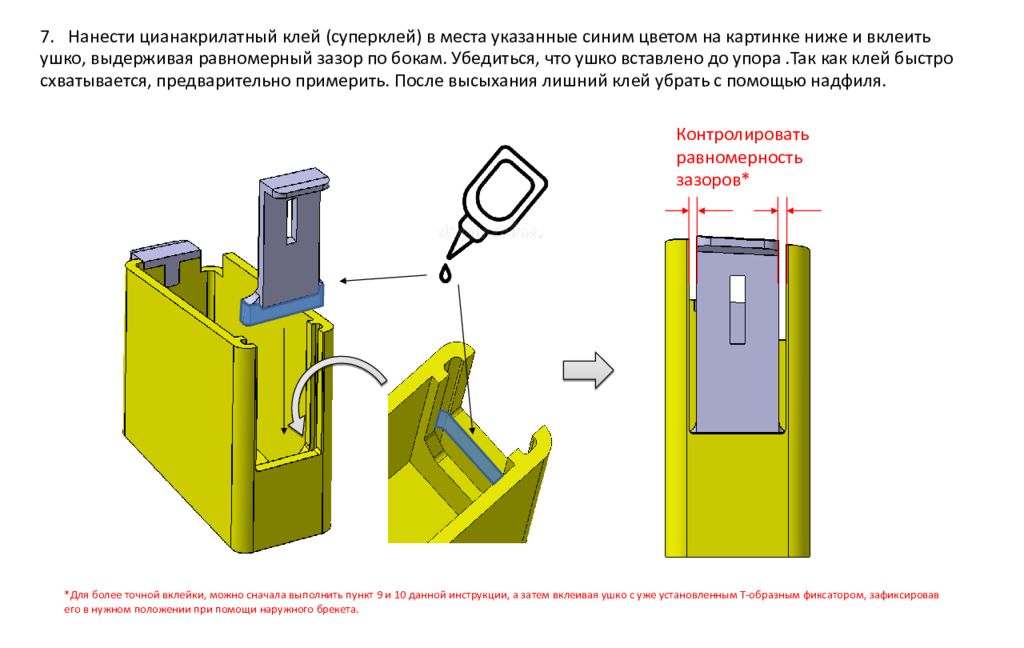

7. Нанести цианакрилатный клей (суперклей) в места указанные синим цветом на картинке ниже и вклеить ушко, выдерживая равномерный зазор по бокам. Убедиться, что ушко вставлено до упора.Так как клей быстро схватывается, предварительно примерить. После высыхания лишний клей убрать с помощью надфиля. *Для более точной вклейки, можно сначала выполнить пункт 9 и 10 данной инструкции, а затем вклеивая ушко с уже установленным Т-образным фиксатором, зафиксировав его в нужном положении при помощи наружного брекета. Контролировать равномерность зазоров*

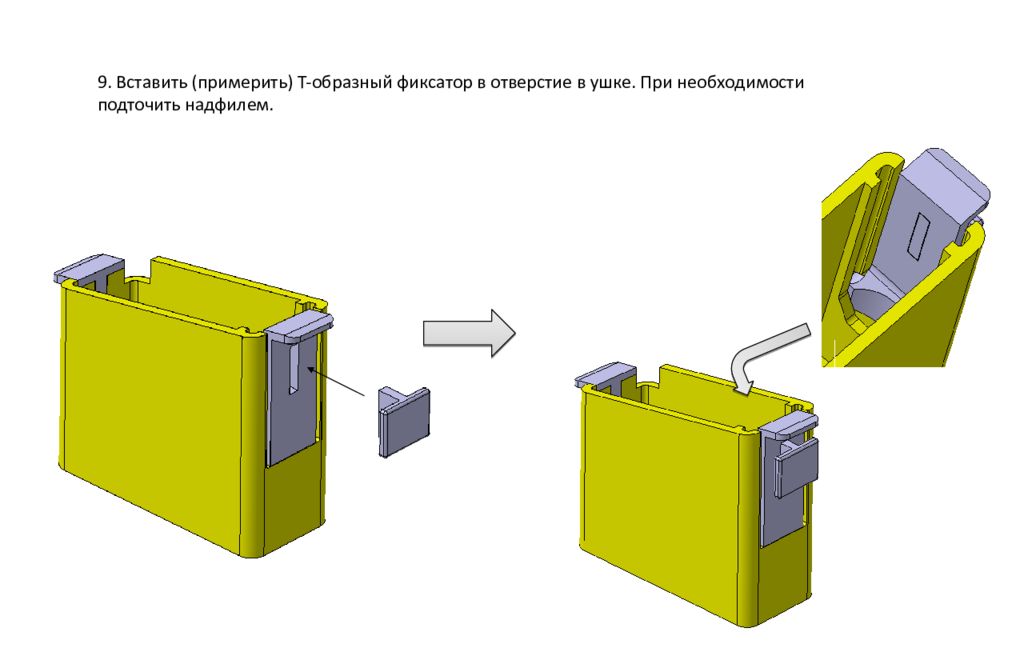

9. Вставить ( примерить) Т-образный фиксатор в отверстие в ушке. При необходимости подточить надфилем.

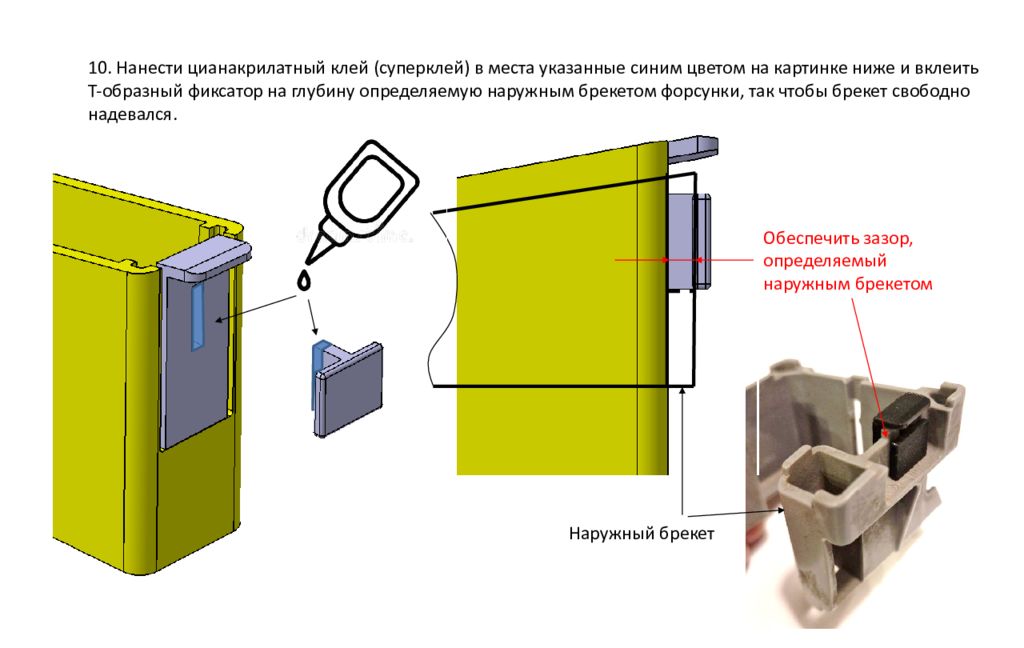

10. Нанести цианакрилатный клей (суперклей) в места указанные синим цветом на картинке ниже и в клеить Т-образный фиксатор на глубину определяемую наружным брекетом форсунки, так чтобы брекет свободно надевался. Наружный брекет Обеспечить зазор, определяемый наружным брекетом

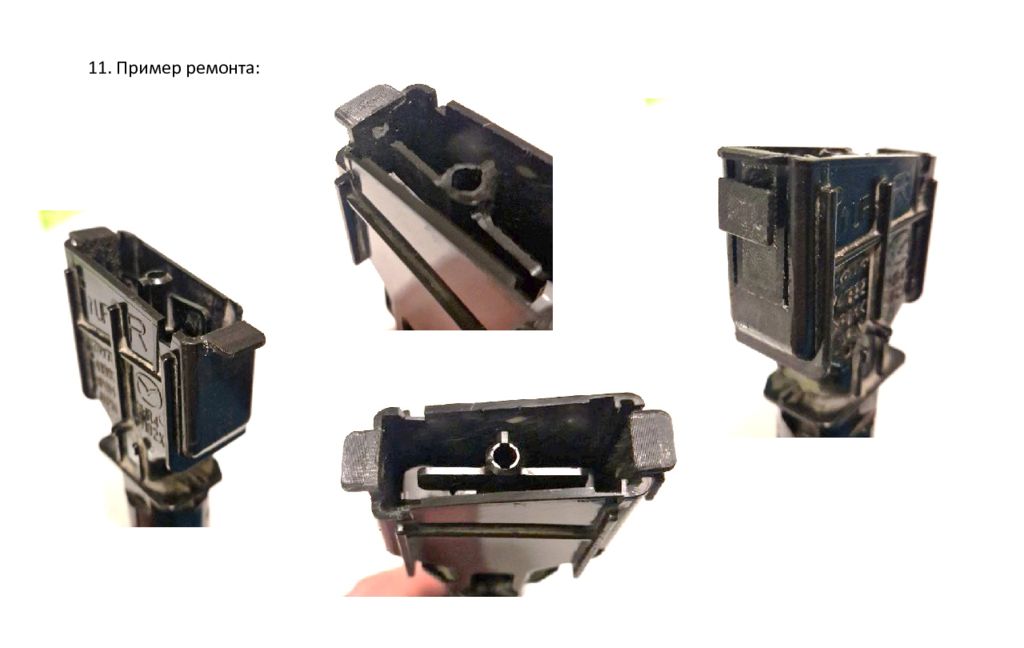

11. Пример ремонта:
