Первый слайд презентации

Интерфейс связи CAN

Изображение слайда

Слайд 2

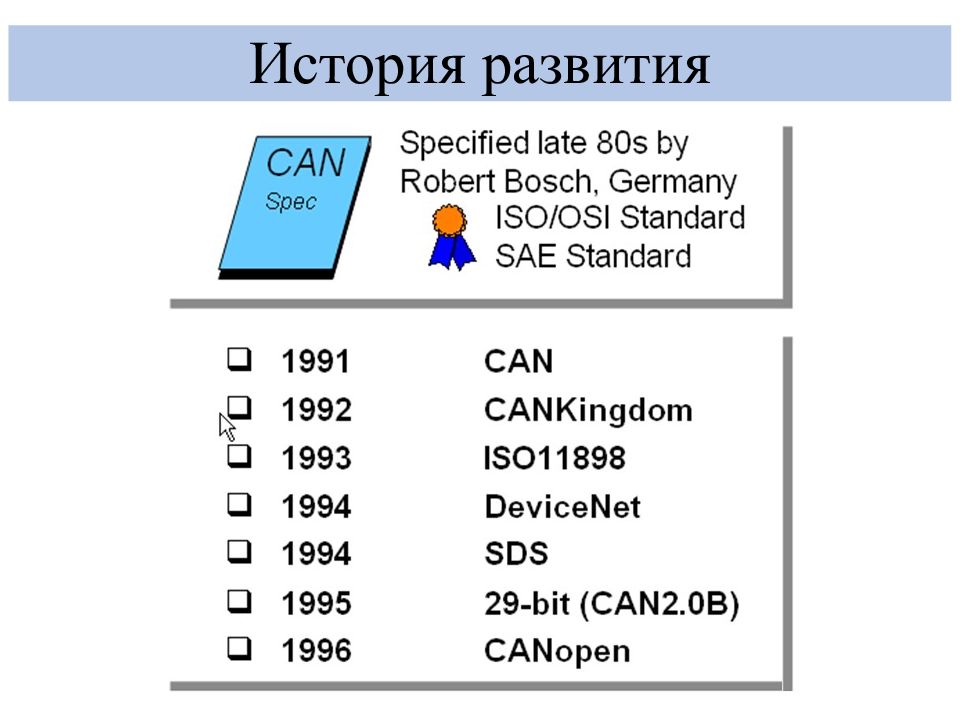

История развития

Изображение слайда

Слайд 3

CAN- интерфейс CAN -протокол был разработан фирмой Robert Bosch GmbН для использования в автомобильной электронике, отличается повышенной помехоустойчивостью, надежностью и обладает следующими возможностями: работает по витой паре на расстоянии до 1 км. конфигурационная гибкость, получение сообщений всеми узлами с синхронизацией по времени, неразрушающий арбитраж доступа к шине, режим мультимастер, обнаружение ошибок и передача сигналов об ошибках, автоматическая передача сбойных сообщений при получении возможности повторного доступа к шине, различие между случайными ошибками и постоянными отказами узлов с возможностью выключения дефектных узлов,

Изображение слайда

Слайд 4

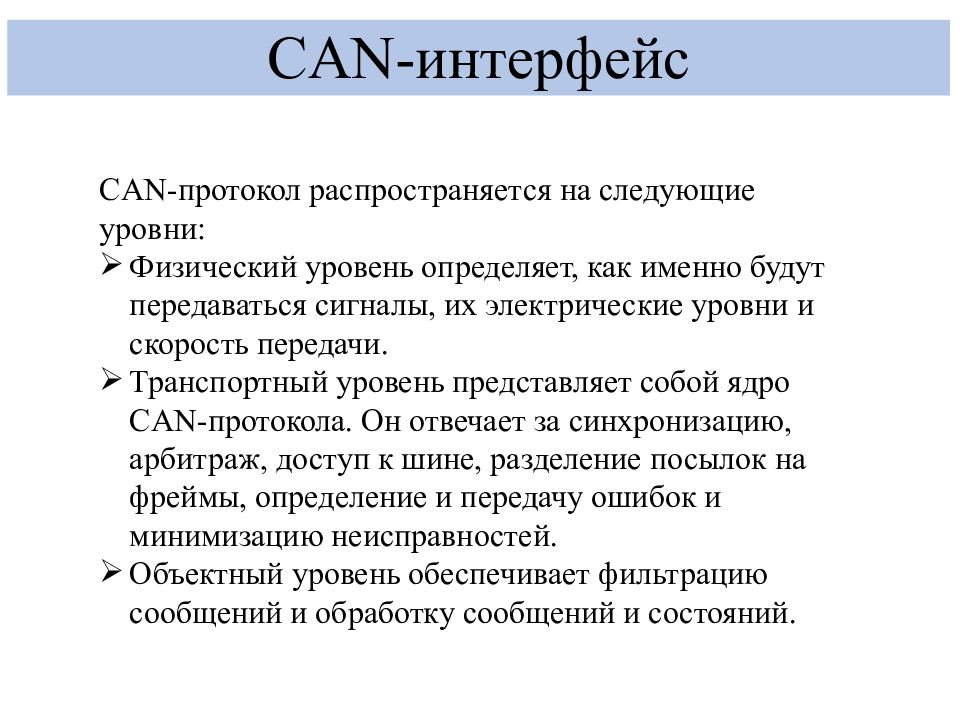

CAN- интерфейс С AN -протокол распространяется на следующие уровни: Физический уровень определяет, как именно будут передаваться сигналы, их электрические уровни и скорость передачи. Транспортный уровень представляет собой ядро CAN-протокола. Он отвечает за синхронизацию, арбитраж, доступ к шине, разделение посылок на фреймы, определение и передачу ошибок и минимизацию неисправностей. Объектный уровень обеспечивает фильтрацию сообщений и обработку сообщений и состояний.

Изображение слайда

Слайд 5

CAN- интерфейс

Изображение слайда

Слайд 6

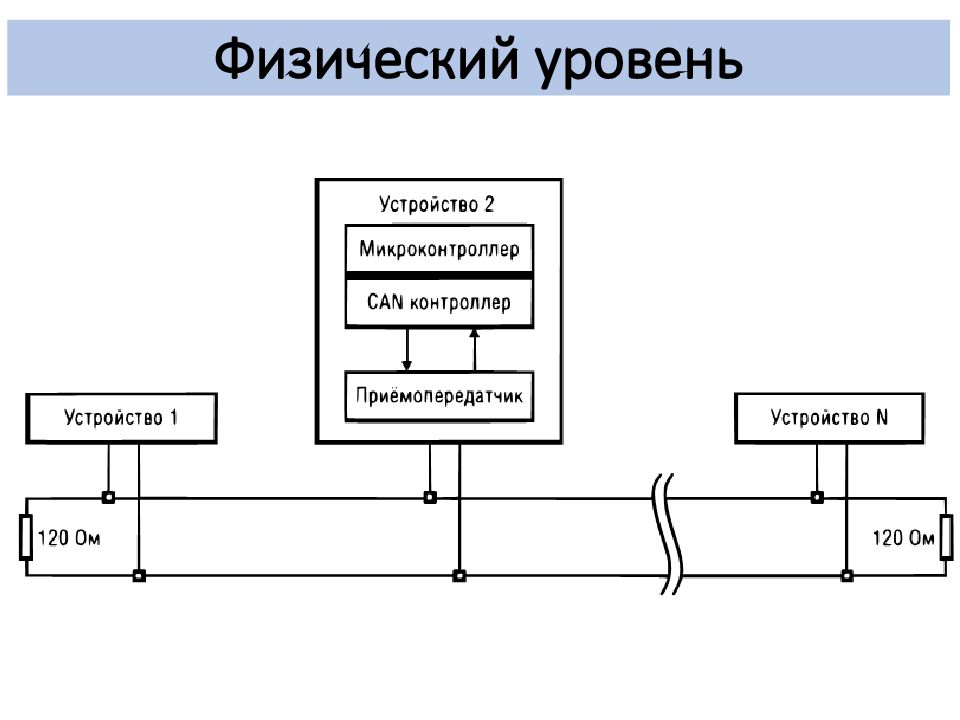

Физический уровень

Изображение слайда

Слайд 7

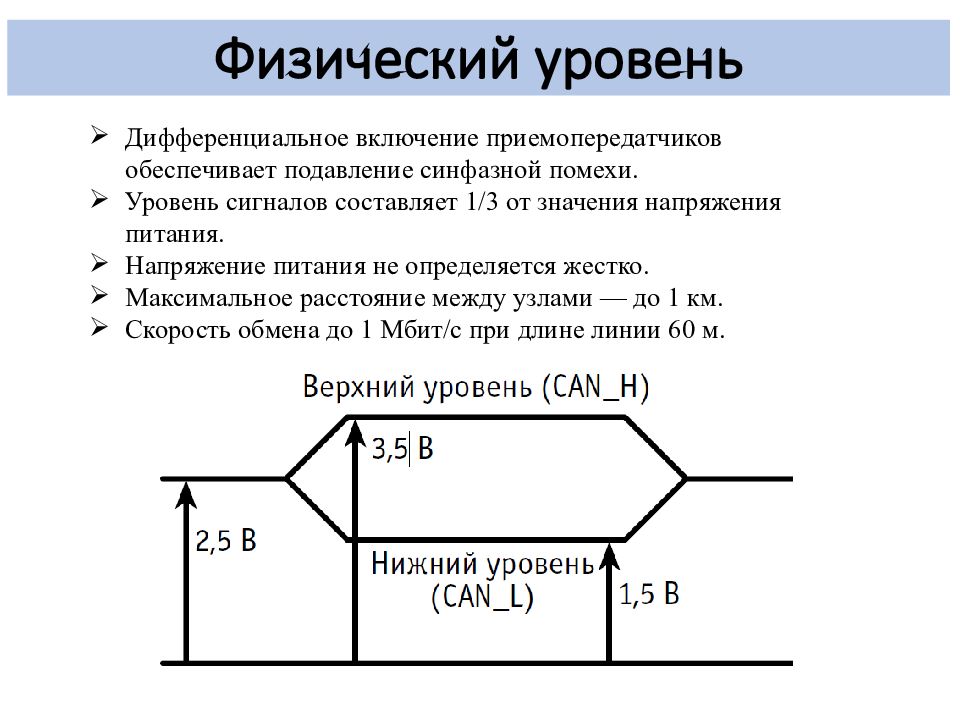

Физический уровень Дифференциальное включение приемопередатчиков обеспечивает подавление синфазной помехи. Уровень сигналов составляет 1/3 от значения напряжения питания. Напряжение питания не определяется жестко. Максимальное расстояние между узлами — до 1 км. Скорость обмена до 1 Мбит/с при длине линии 60 м.

Изображение слайда

Слайд 8: Скорость / Длина Шины

Физический уровень

Изображение слайда

Слайд 9

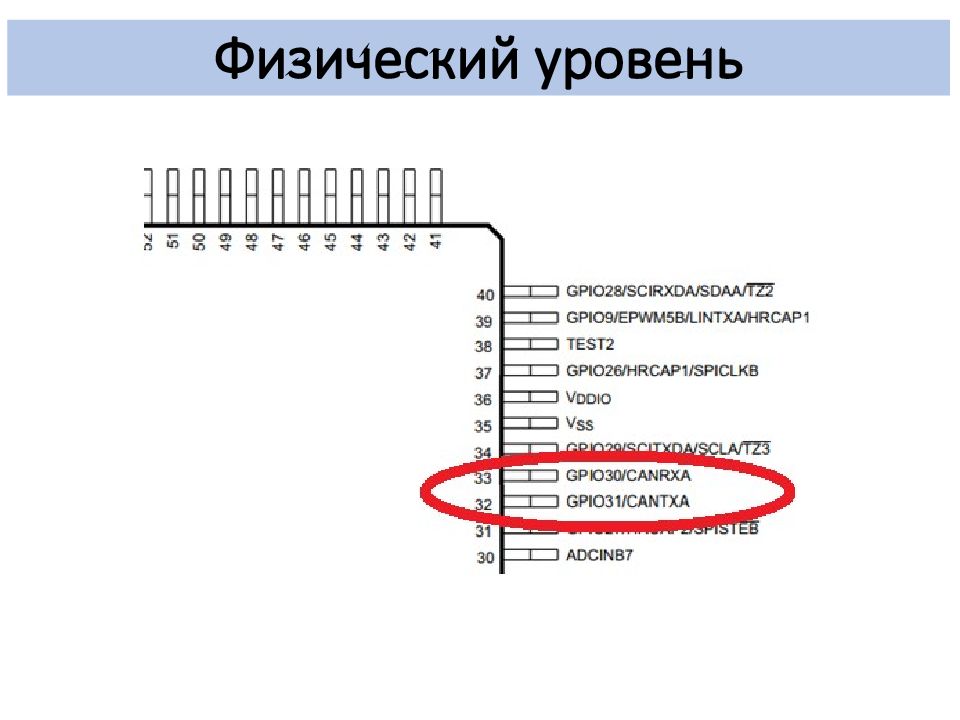

Физический уровень

Изображение слайда

Слайд 10

Физический уровень Возможность применения гальванической развязки, причем гальваническая развязка может устанавливаться либо между приемопередающим буфером и микросхемой, обеспечивающей функции CAN, либо между микросхемой и остальной системой.

Изображение слайда

Слайд 11

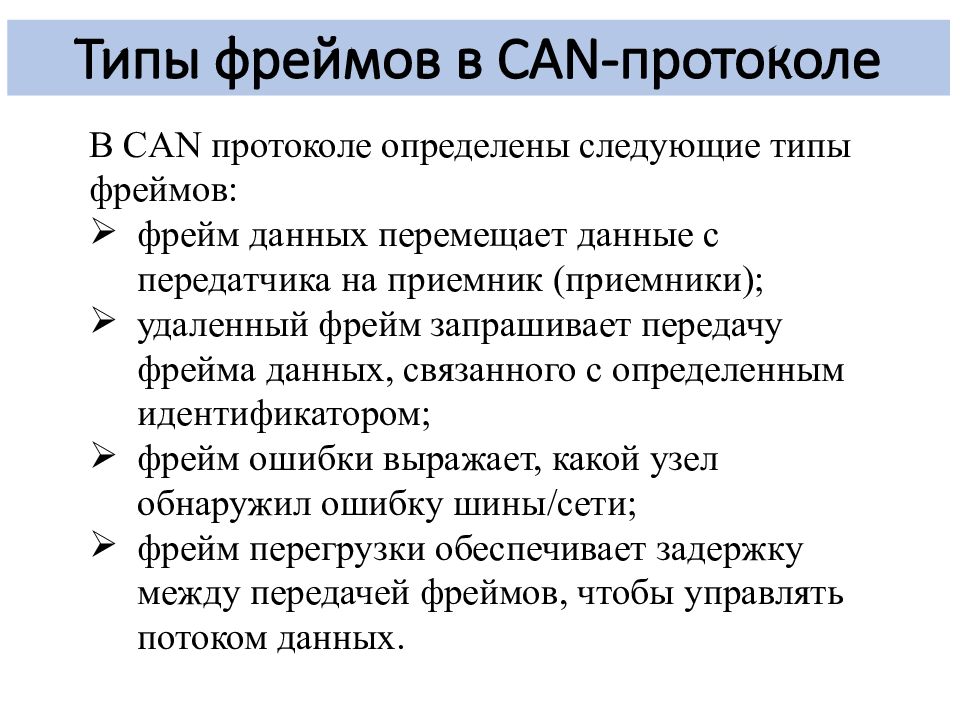

Типы фреймов в CAN- протоколе В CAN протоколе определены следующие типы фреймов: фрейм данных перемещает данные с передатчика на приемник (приемники); удаленный фрейм запрашивает передачу фрейма данных, связанного с определенным идентификатором; фрейм ошибки выражает, какой узел обнаружил ошибку шины/сети; фрейм перегрузки обеспечивает задержку между передачей фреймов, чтобы управлять потоком данных.

Изображение слайда

Слайд 12

Формат фреймов в CAN- протоколе Стандартный фрейм

Изображение слайда

Слайд 13

Формат фреймов в CAN- протоколе Стандартный фрейм

Изображение слайда

Слайд 14

Типы фреймов в CAN- протоколе Расширенный фрейм фрейм

Изображение слайда

Слайд 15

Формат фреймов в CAN- протоколе Расширенный фрейм

Изображение слайда

Слайд 16

Поле SOF (Start of Frame) находится в начале фрейма данных и удаленного фрейма и содержит один доминирующий бит. Поле арбитража Arbitration Field содержит 11битовый идентификатор и RTR бит, показывающий, является данный фрейм фреймом данных или удаленным фреймом. Идентификатор предназначен для адресации сообщений и используется механизмом арбитража. Управляющее поле Control Field содержит 6 битов, из которых 4 бита (DLC0DLC4) составляют поле Data Length Code, показывающее количество байтов данных, которое будет передаваться в поле данных; два других бита зарезервированы для следующих редакций протокола. Поле данных Data Field содержит передаваемые данные, причем количество передаваемых байтов указывается в поле Control Field и не может превышать 8. Поле СRC обеспечивает механизм избыточного контроля по четности передаваемых данных. Поле подтверждения ACK Field содержит участки ACK Slot и ACK Delimiter и выполняет следующую функцию: передающий узел посылает по одному рецессивному биту на каждом из участков, а приемник, если он принял сообщение без сбоев, устанавливает на линии доминирующий бит в поле ACK Slot. При наложении рецессивного и доминирующего уровней на линии устанавливается доминирующий, и это событие сигнализирует передающему узлу о том, что передача прошла нормально и повтор не требуется. Поле конца фрейма EOF содержится в фрейме данных и удаленном фрейме и состоит из семи рецессивных битов. Формат фреймов в CAN- протоколе

Изображение слайда

Слайд 17

Арбитраж CAN- протоколе При одновременной передачи фрейма на линию, узел с идентификатором с самым низким значением выигрывает арбитраж.

Изображение слайда

Слайд 18

Ошибки в CAN- протоколе CAN протокол обеспечивает механизмы обнаружения следующих типов ошибок: Разрядная ошибка Ошибка подтверждения Ошибка заполнения CRC ошибка Ошибка формы

Изображение слайда

Слайд 19

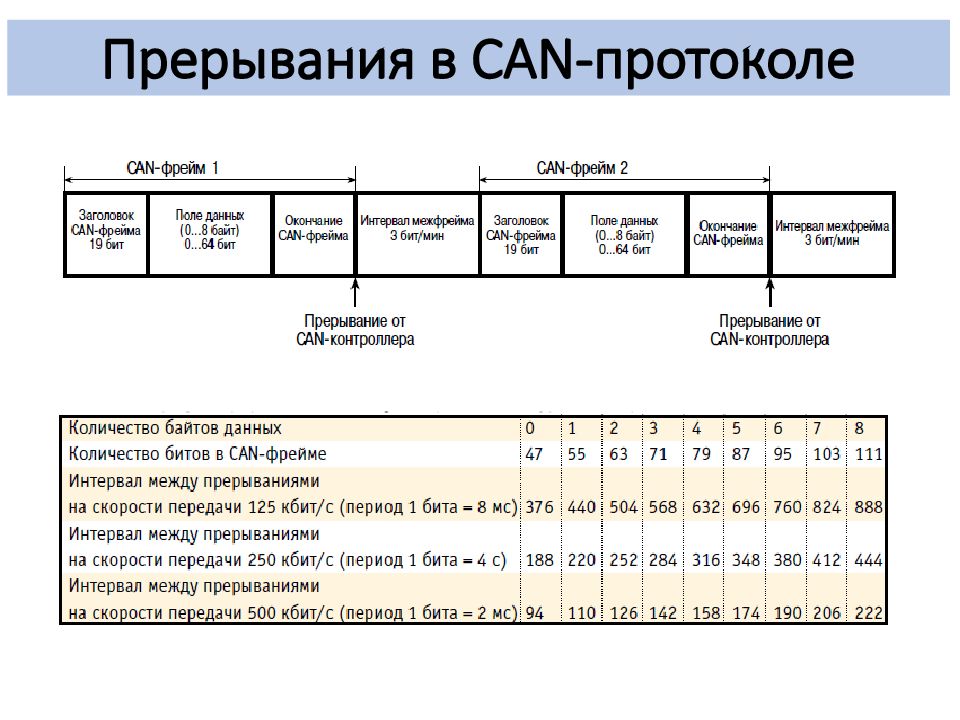

Прерывания в CAN- протоколе

Изображение слайда

Слайд 20

Протокол CANopen

Изображение слайда

Слайд 21

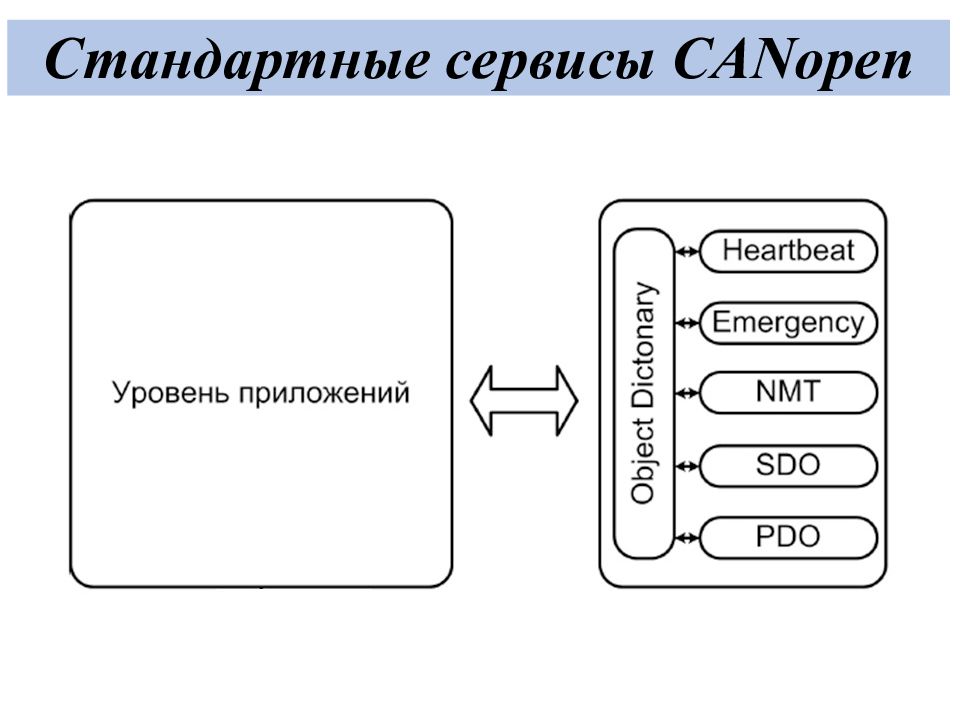

Стандартные сервисы CANopen

Изображение слайда

Слайд 22

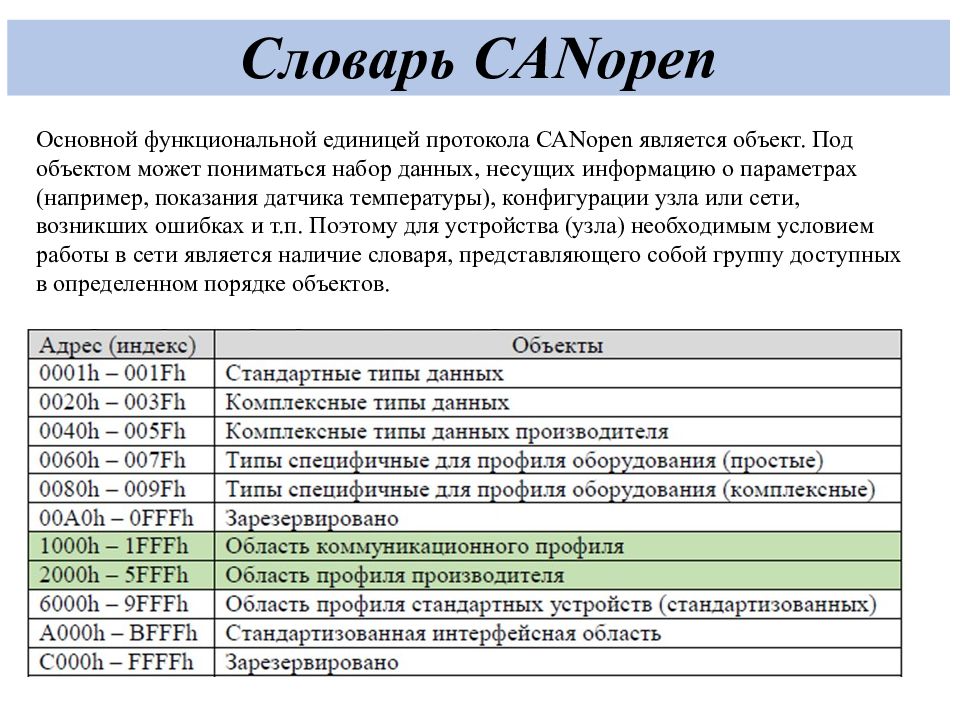

Словарь CANopen Основной функциональной единицей протокола CANopen является объект. Под объектом может пониматься набор данных, несущих информацию о параметрах (например, показания датчика температуры), конфигурации узла или сети, возникших ошибках и т.п. Поэтому для устройства (узла) необходимым условием работы в сети является наличие словаря, представляющего собой группу доступных в определенном порядке объектов.

Изображение слайда

Слайд 23

Словарь CANopen Объект имеет следующие атрибуты: Индекс Подындекс Текст Формат Адрес Группа По умолчанию Мин./Макс. CallBack

Изображение слайда

Слайд 24

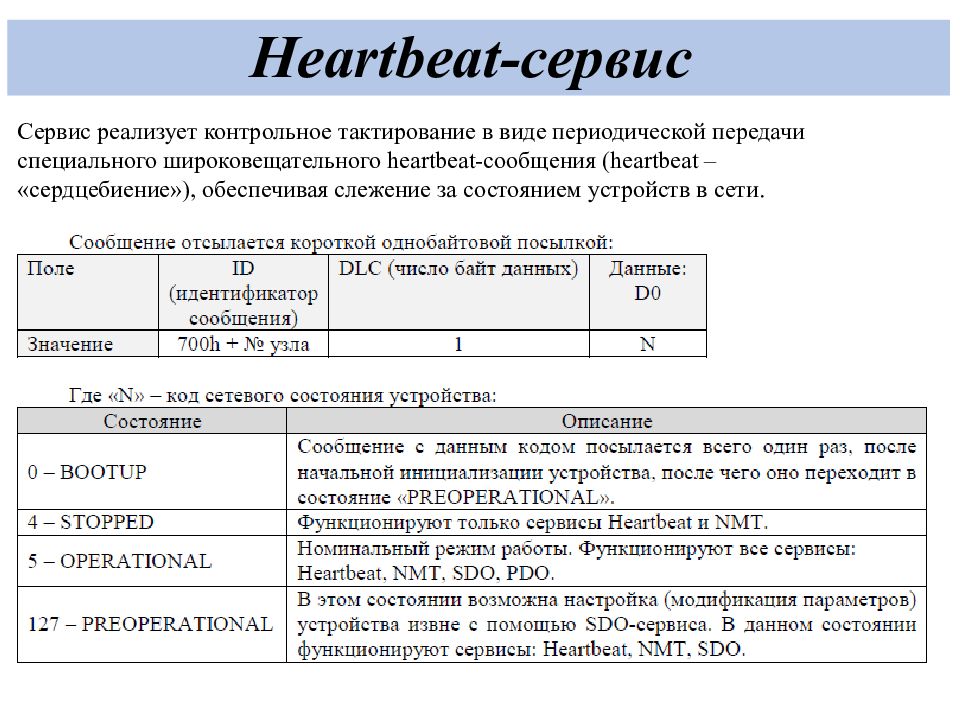

Heartbeat- сервис Сервис реализует контрольное тактирование в виде периодической передачи специального широковещательного heartbeat -сообщения ( heartbeat – «сердцебиение»), обеспечивая слежение за состоянием устройств в сети.

Изображение слайда

Слайд 25

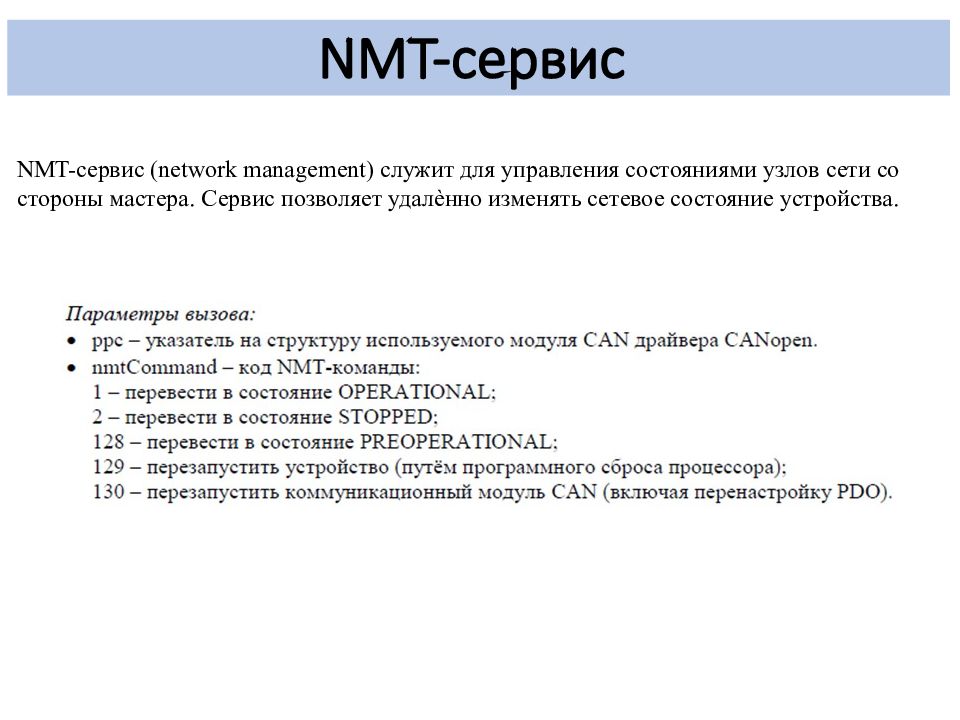

NMT- сервис NMT-сервис ( network management ) служит для управления состояниями узлов сети со стороны мастера. Сервис позволяет удалѐнно изменять сетевое состояние устройства.

Изображение слайда

Последний слайд презентации: Интерфейс связи CAN

SDO и PDO- сервисы Для медленного обмена данными, например, для изменения настроек конечных устройств, просмотра банков событий и т.д. используется SDO-сервис ( service data objects ), работающий по принципу «клиент-сервер» («запрос-ответ»). Протокол делится на два типа взаимодействия: это запрос параметра от сервера (SDO upload protocol ) и запись параметров в сервер (SDO download protocol ). Оперативный ( realtime ) обмен данными между узлами сети, как правило, осуществляется с помощью PDO-сервиса ( process data objects ), обеспечивающего периодическую или событийную (по требованию пользователя) отправку запакованных широковещательных сообщений длиной до 64 бит (передача сообщений является неподтверждаемой). PDO условно делятся на входящие (RPDO) и исходящие (TPDO). Устройства, в конкретный момент времени выдающие PDO на шину, называются производителями ( producer ), а принимающие эти PDO – потребителями ( consumer ). Сообщение PDO содержит в себе данные, набранные из данных других объектов словаря CANopen. Другими словами, отправляет значения выбранных пользователем объектов словаря в автоматическом режиме. Отображение объектов в PDO описывается структурой, называемой PDO-отображением (PDO- mapping ). Это отображение связывает принимаемые/отправляемые данные с конкретными объектами словаря.

Изображение слайда
