Подготовил преподаватель Рудева Виктория Александровна
Черчение является своеобразным международным графическим языком. Он понятен любому технически грамотному человеку. Знание правил этого языка позволяет общаться инженерам всех отраслей промышленности. Инженерная графика – предмет, изучив который вы научитесь понимать и выполнять различные графические изображения и в первую очередь чертежи.

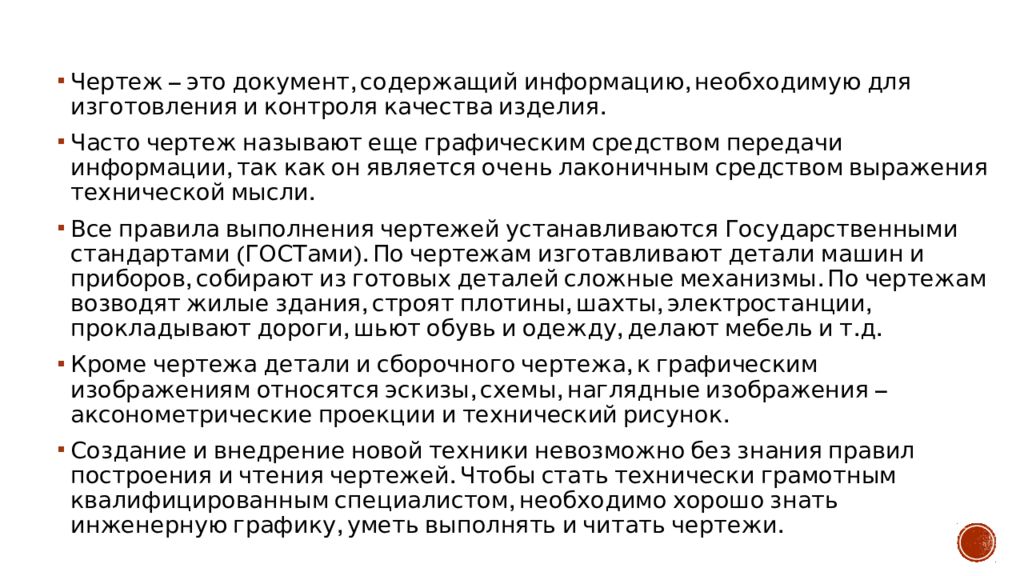

Чертеж – это документ, содержащий информацию, необходимую для изготовления и контроля качества изделия. Часто чертеж называют еще графическим средством передачи информации, так как он является очень лаконичным средством выражения технической мысли. Все правила выполнения чертежей устанавливаются Государственными стандартами (ГОСТами). По чертежам изготавливают детали машин и приборов, собирают из готовых деталей сложные механизмы. По чертежам возводят жилые здания, строят плотины, шахты, электростанции, прокладывают дороги, шьют обувь и одежду, делают мебель и т.д. Кроме чертежа детали и сборочного чертежа, к графическим изображениям относятся эскизы, схемы, наглядные изображения – аксонометрические проекции и технический рисунок. Создание и внедрение новой техники невозможно без знания правил построения и чтения чертежей. Чтобы стать технически грамотным квалифицированным специалистом, необходимо хорошо знать инженерную графику, уметь выполнять и читать чертежи.

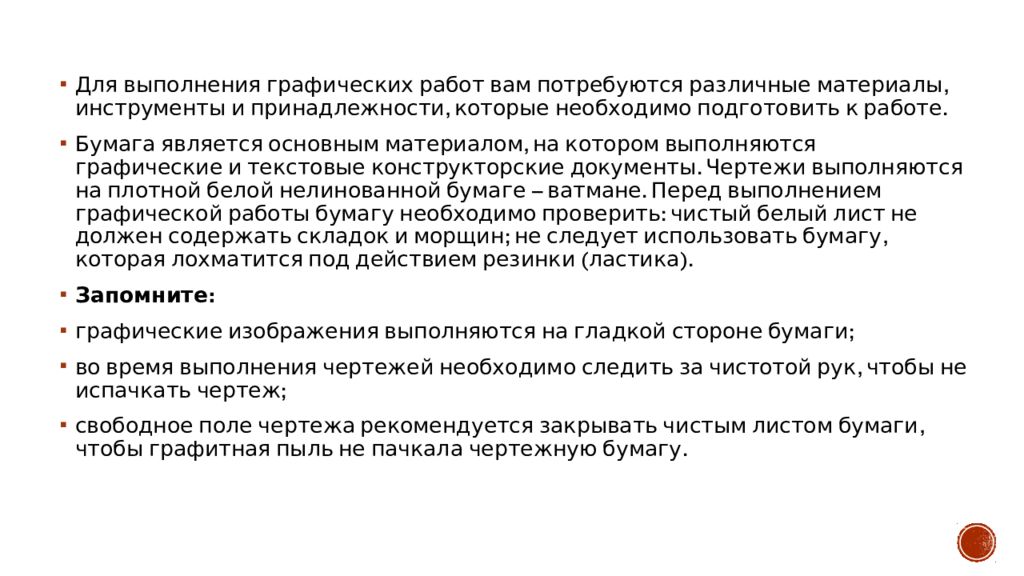

Для выполнения графических работ вам потребуются различные материалы, инструменты и принадлежности, которые необходимо подготовить к работе. Бумага является основным материалом, на котором выполняются графические и текстовые конструкторские документы. Чертежи выполняются на плотной белой нелинованной бумаге – ватмане. Перед выполнением графической работы бумагу необходимо проверить: чистый белый лист не должен содержать складок и морщин; не следует использовать бумагу, которая лохматится под действием резинки (ластика). Запомните: графические изображения выполняются на гладкой стороне бумаги; в о время выполнения чертежей необходимо следить за чистотой рук, чтобы не испачкать чертеж; свободное поле чертежа рекомендуется закрывать чистым листом бумаги, чтобы графитная пыль не пачкала чертежную бумагу.

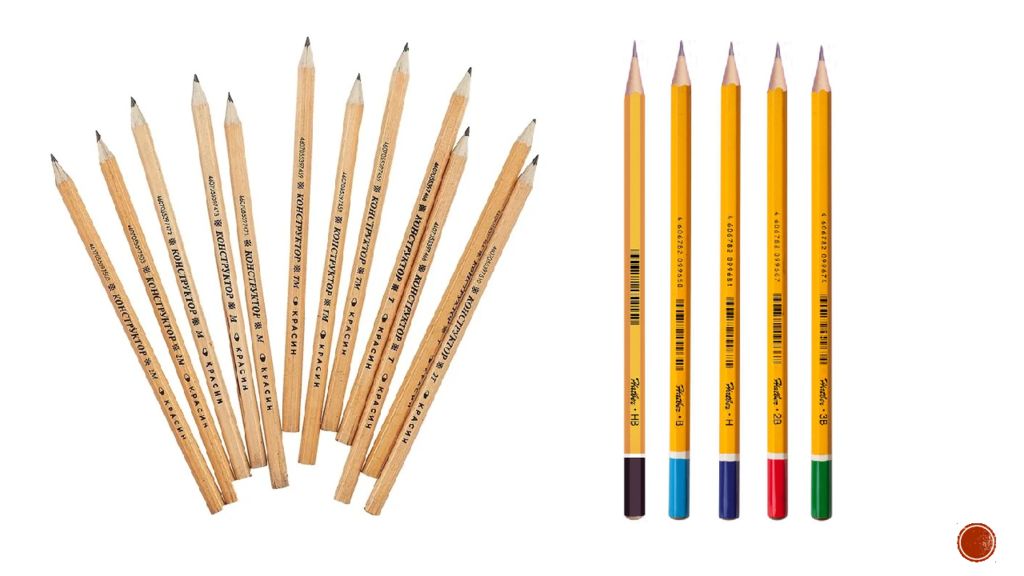

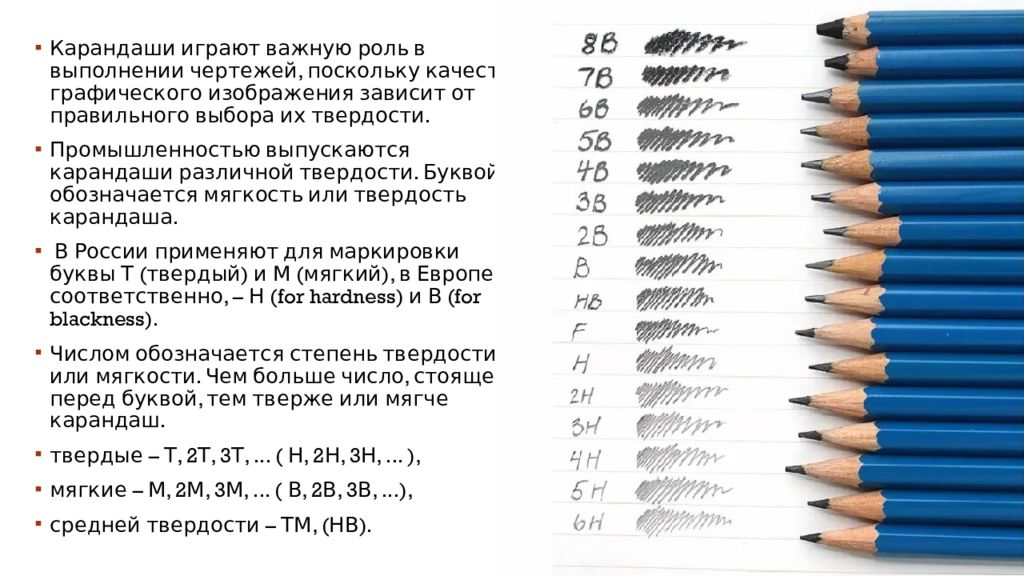

Карандаши играют важную роль в выполнении чертежей, поскольку качество графического изображения зависит от правильного выбора их твердости. Промышленностью выпускаются карандаши различной твердости. Буквой обозначается мягкость или твердость карандаша. В России применяют для маркировки буквы Т (твердый) и М (мягкий), в Европе, соответственно, – Н ( for hardness ) и В ( for blackness ). Числом обозначается степень твердости или мягкости. Чем больше число, стоящее перед буквой, тем тверже или мягче карандаш. твердые – Т, 2Т, 3Т,... ( Н, 2Н, 3Н,... ), мягкие – М, 2М, 3М,... ( В, 2В, 3В,...), средней твердости – ТМ, (НВ).

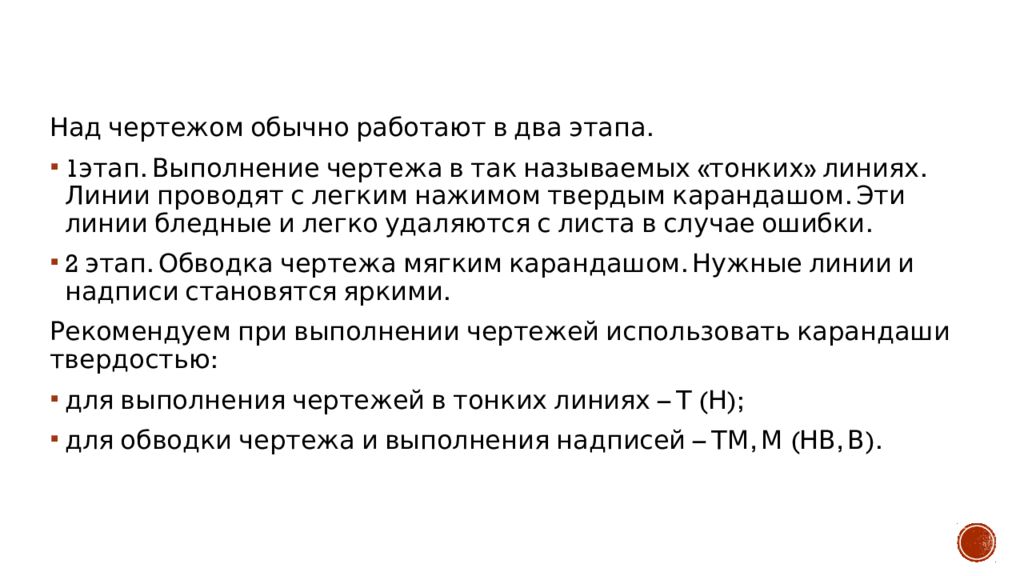

Над чертежом обычно работают в два этапа. 1этап. Выполнение чертежа в так называемых «тонких» линиях. Линии проводят с легким нажимом твердым карандашом. Эти линии бледные и легко удаляются с листа в случае ошибки. 2 этап. Обводка чертежа мягким карандашом. Нужные линии и надписи становятся яркими. Рекомендуем при выполнении чертежей использовать карандаши твердостью: для выполнения чертежей в тонких линиях – Т (Н); для обводки чертежа и выполнения надписей – ТМ, М (НВ, В).

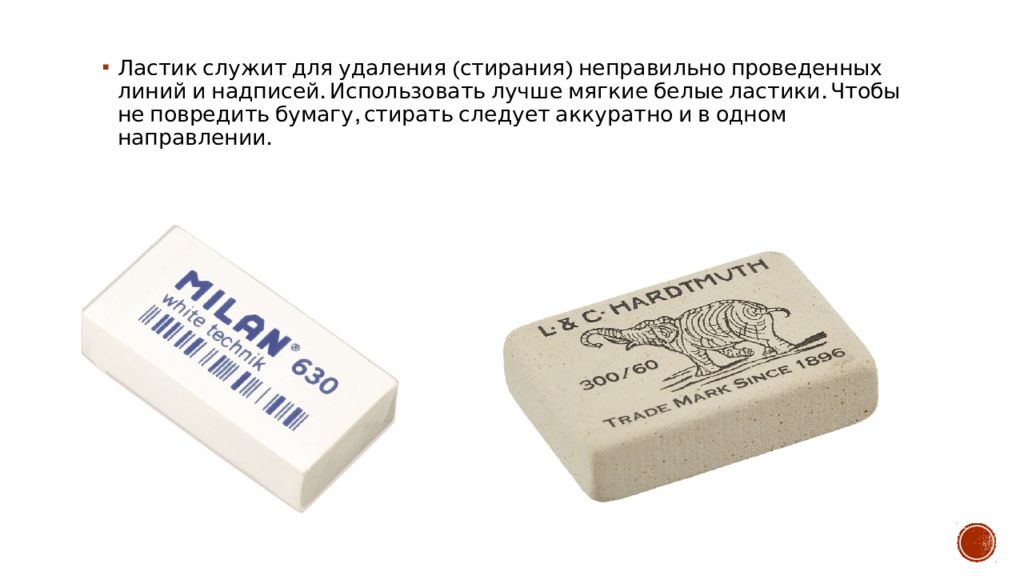

Ластик служит для удаления (стирания) неправильно проведенных линий и надписей. Использовать лучше мягкие белые ластики. Чтобы не повредить бумагу, стирать следует аккуратно и в одном направлении.

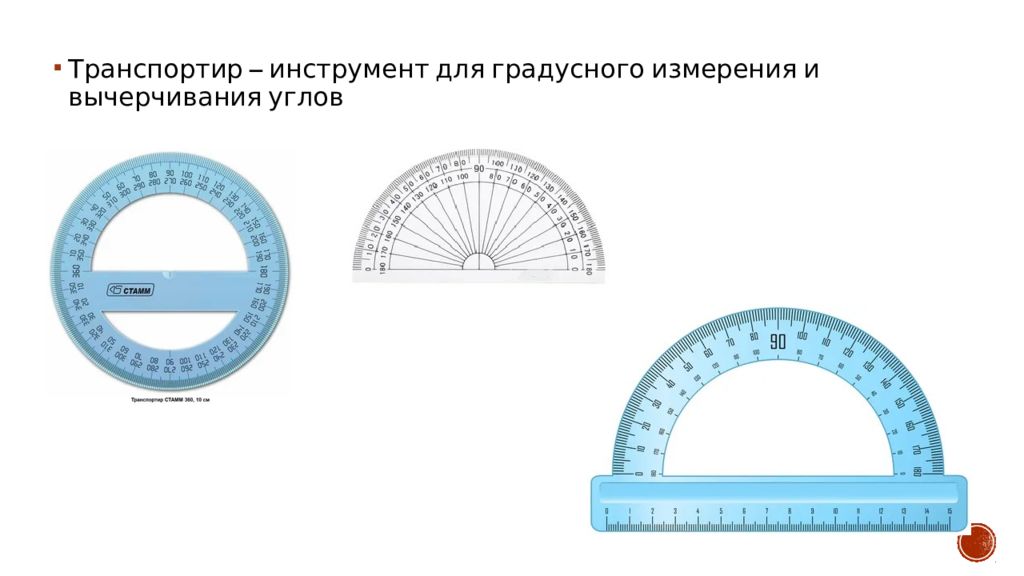

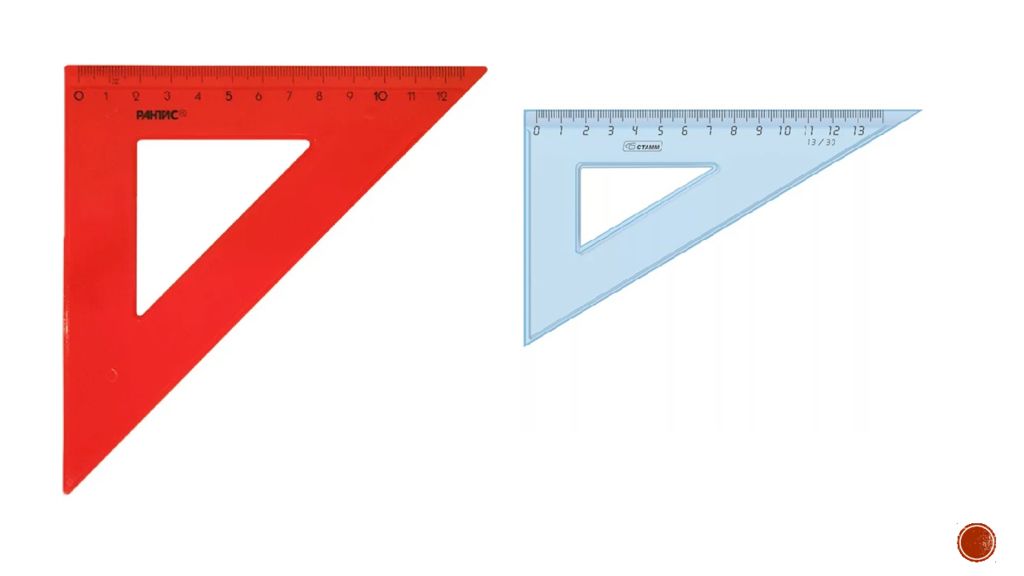

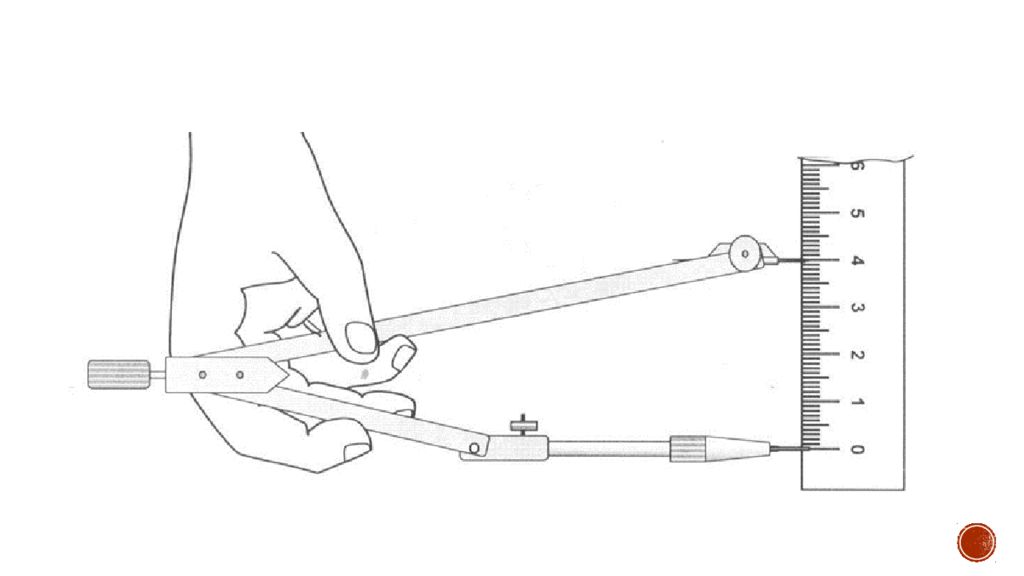

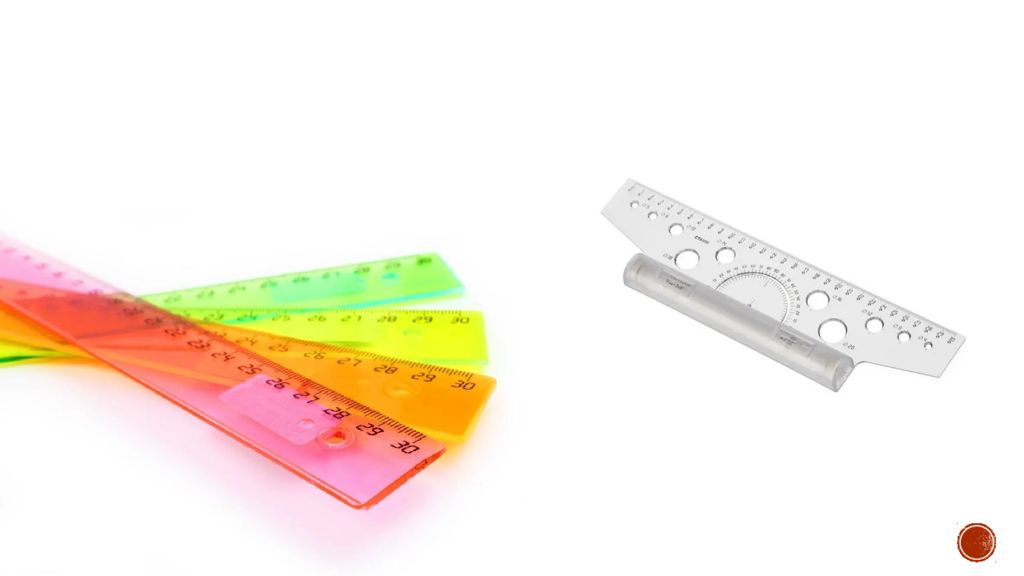

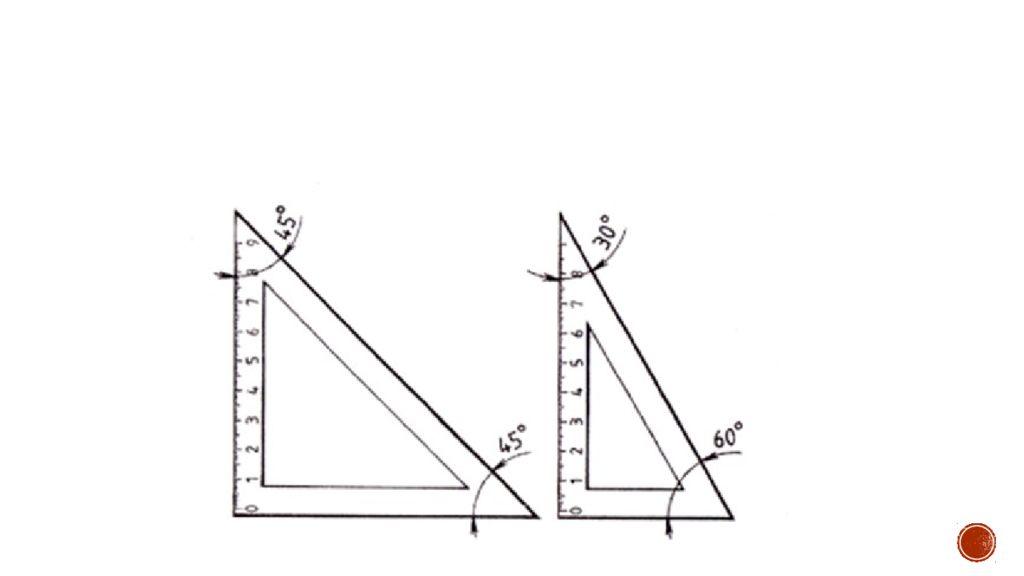

Транспортир – инструмент для градусного измерения и вычерчивания углов

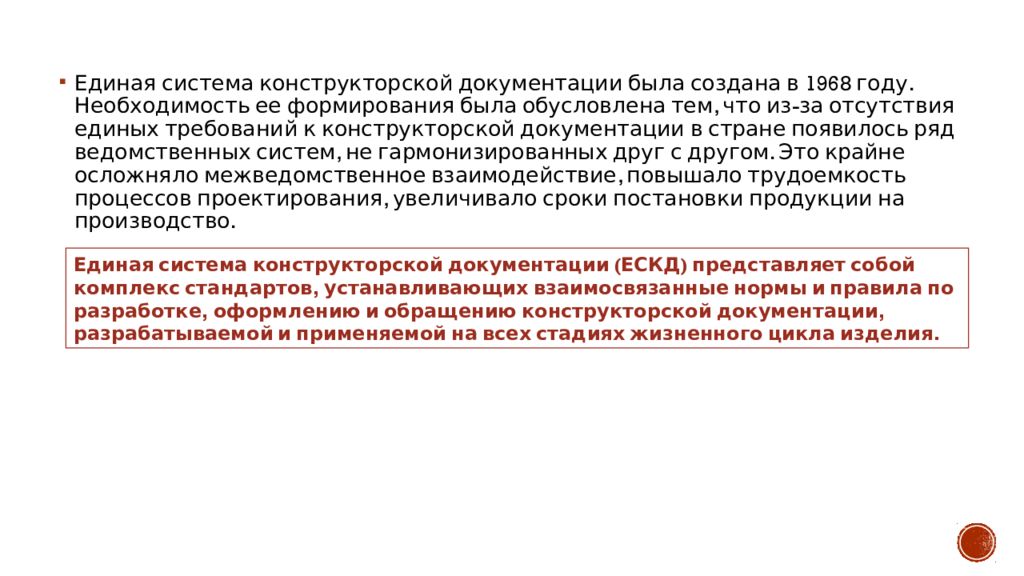

Единая система конструкторской документации была создана в 1968 году. Необходимость ее формирования была обусловлена тем, что из-за отсутствия единых требований к конструкторской документации в стране появилось ряд ведомственных систем, не гармонизированных друг с другом. Это крайне осложняло межведомственное взаимодействие, повышало трудоемкость процессов проектирования, увеличивало сроки постановки продукции на производство. Единая система конструкторской документации (ЕСКД) представляет собой комплекс стандартов, устанавливающих взаимосвязанные нормы и правила по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия.

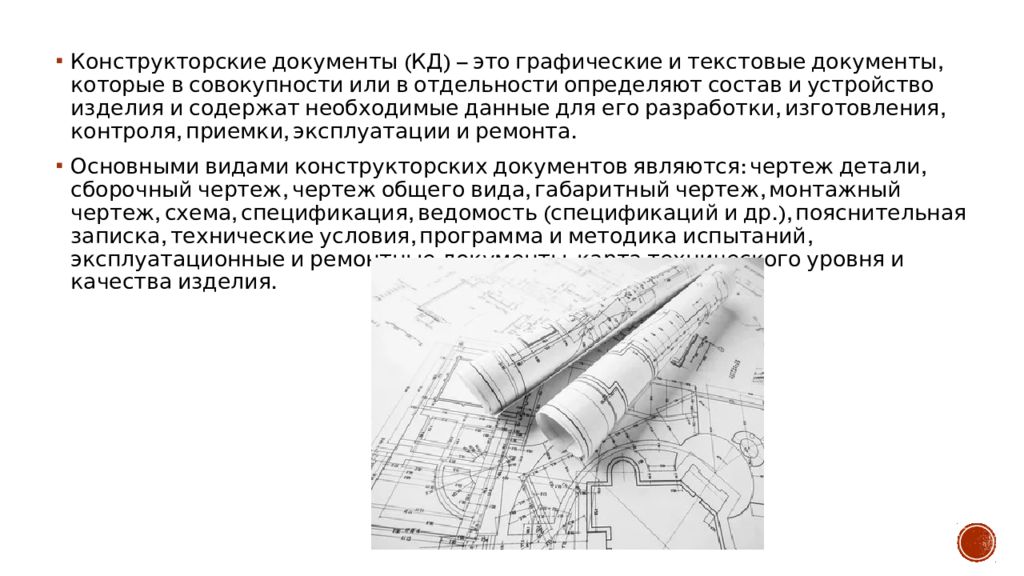

Конструкторские документы (КД) – это графические и текстовые документы, которые в совокупности или в отдельности определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта. Основными видами конструкторских документов являются: чертеж детали, сборочный чертеж, чертеж общего вида, габаритный чертеж, монтажный чертеж, схема, спецификация, ведомость (спецификаций и др.), пояснительная записка, технические условия, программа и методика испытаний, эксплуатационные и ремонтные документы, карта технического уровня и качества изделия.

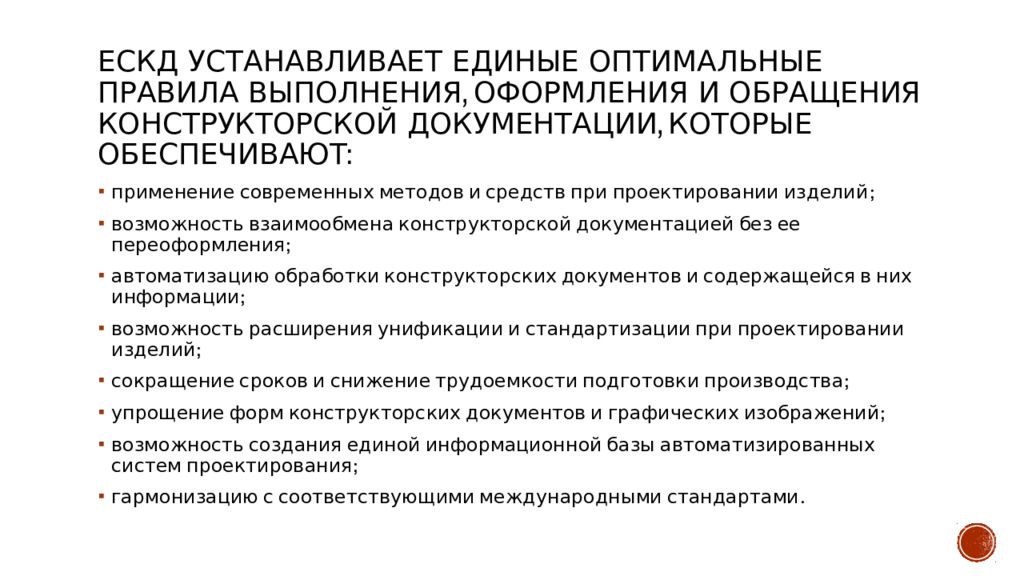

применение современных методов и средств при проектировании изделий; возможность взаимообмена конструкторской документацией без ее переоформления; автоматизацию обработки конструкторских документов и содержащейся в них информации; возможность расширения унификации и стандартизации при проектировании изделий; сокращение сроков и снижение трудоемкости подготовки производства; упрощение форм конструкторских документов и графических изображений; возможность создания единой информационной базы автоматизированных систем проектирования; гармонизацию с соответствующими международными стандартами.

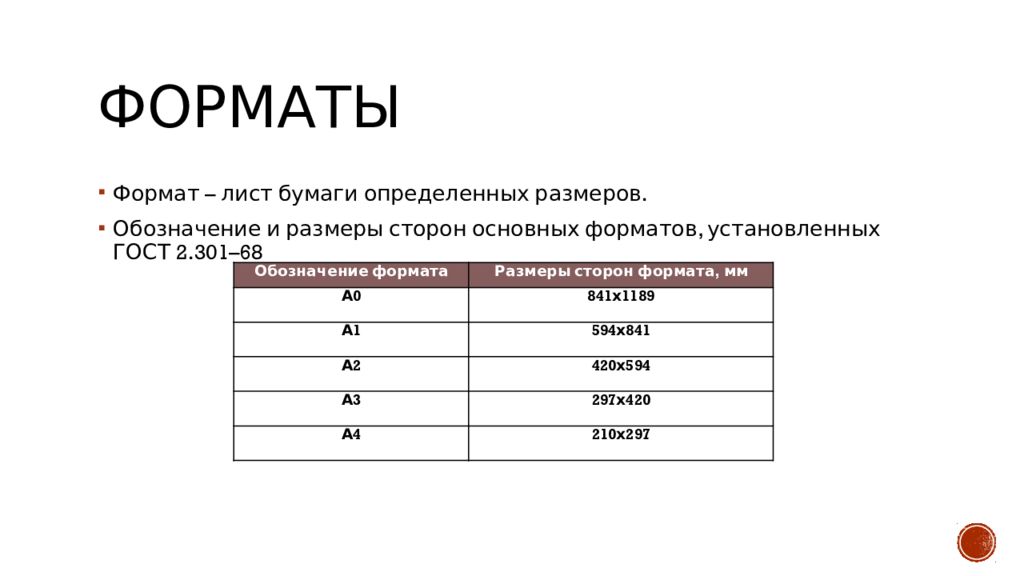

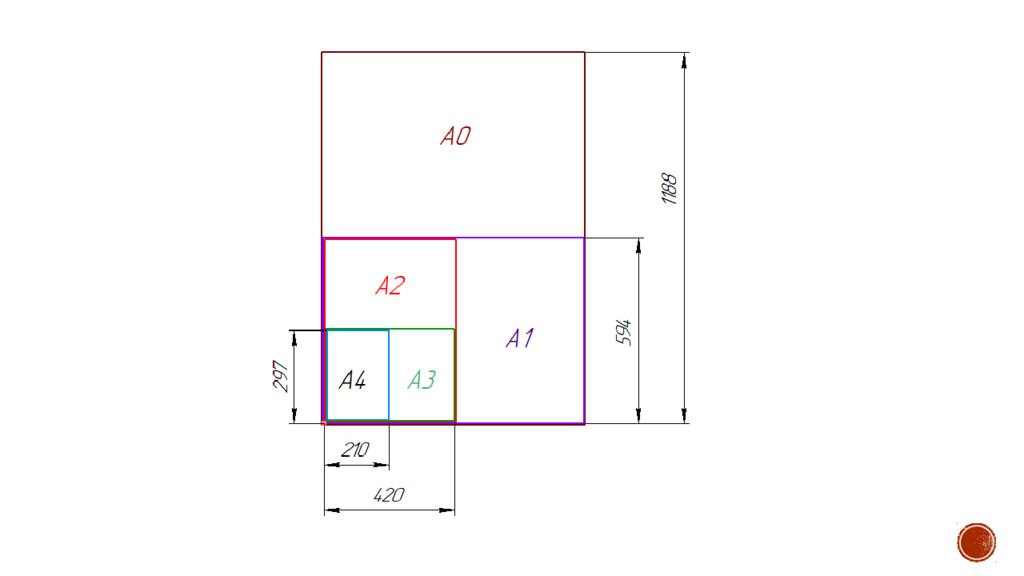

Формат – лист бумаги определенных размеров. Обозначение и размеры сторон основных форматов, установленных ГОСТ 2.301–68 Обозначение формата Размеры сторон формата, мм А0 841х1189 А1 594х841 А2 420х594 А3 297х420 А4 210х297

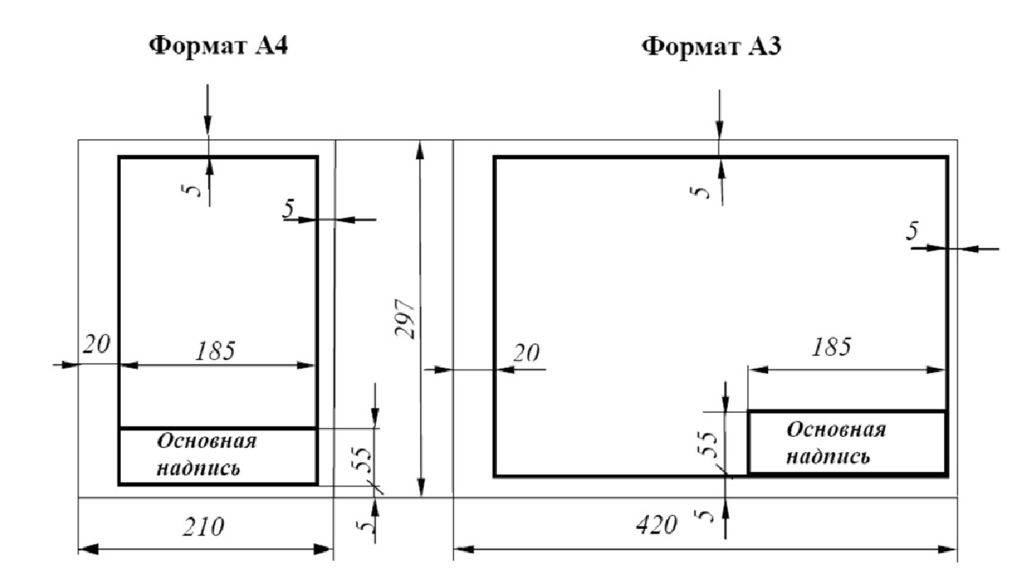

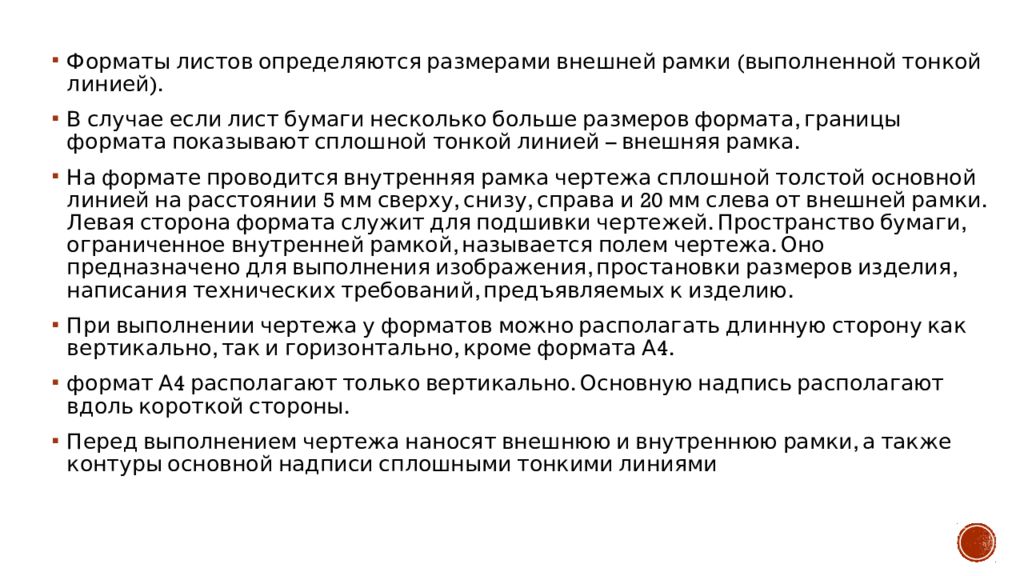

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией ). В случае если лист бумаги несколько больше размеров формата, границы формата показывают сплошной тонкой линией – внешняя рамка. На формате проводится внутренняя рамка чертежа сплошной толстой основной линией на расстоянии 5 мм сверху, снизу, справа и 20 мм слева от внешней рамки. Левая сторона формата служит для подшивки чертежей. Пространство бумаги, ограниченное внутренней рамкой, называется полем чертежа. Оно предназначено для выполнения изображения, простановки размеров изделия, написания технических требований, предъявляемых к изделию. При выполнении чертежа у форматов можно располагать длинную сторону как вертикально, так и горизонтально, кроме формата А4. формат А4 располагают только вертикально. Основную надпись располагают вдоль короткой стороны. Перед выполнением чертежа наносят внешнюю и внутреннюю рамки, а также контуры основной надписи сплошными тонкими линиями

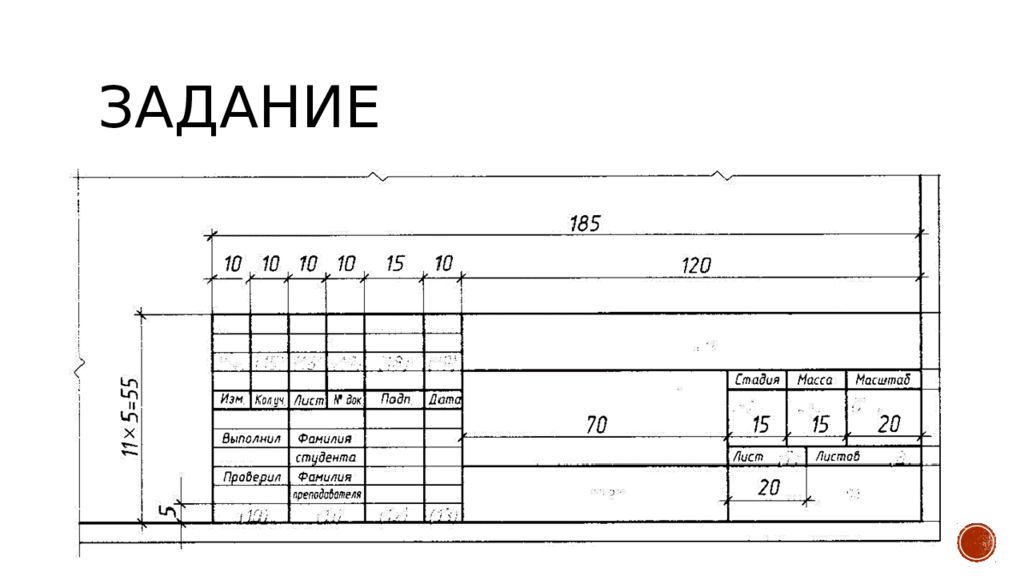

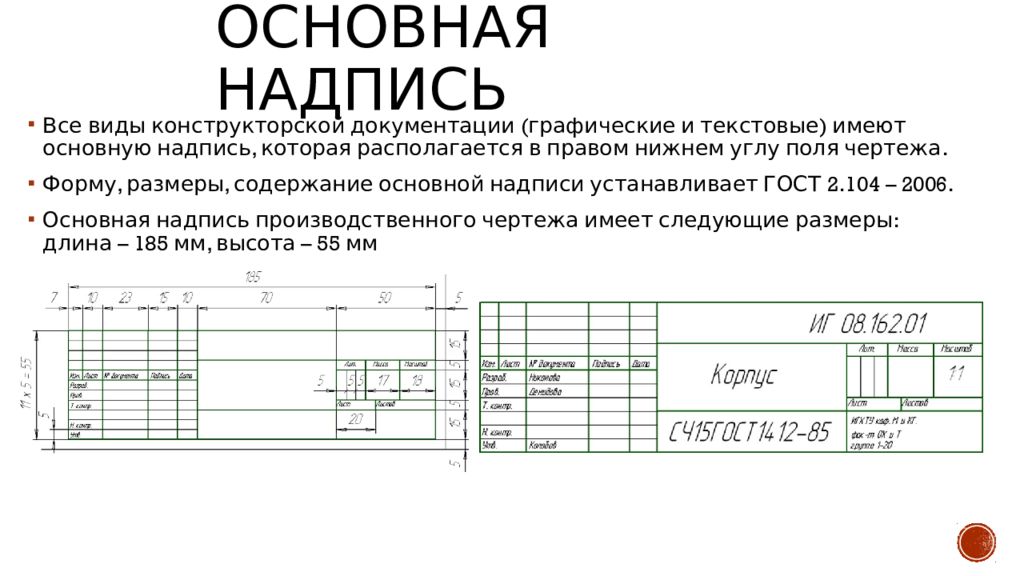

Все виды конструкторской документации (графические и текстовые) имеют основную надпись, которая располагается в правом нижнем углу поля чертежа. Форму, размеры, содержание основной надписи устанавливает ГОСТ 2.104 – 2006. Основная надпись производственного чертежа имеет следующие размеры: длина – 185 мм, высота – 55 мм

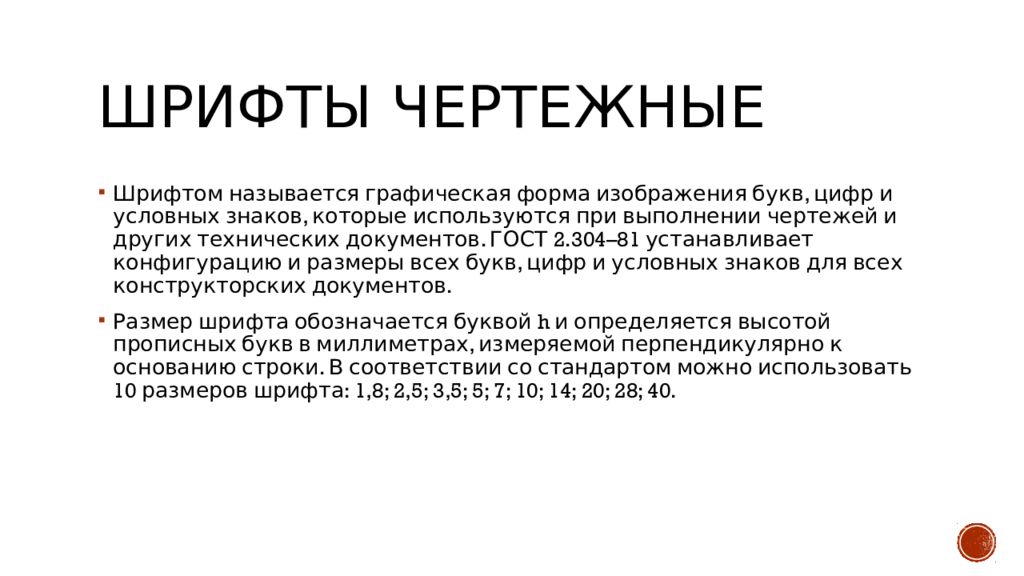

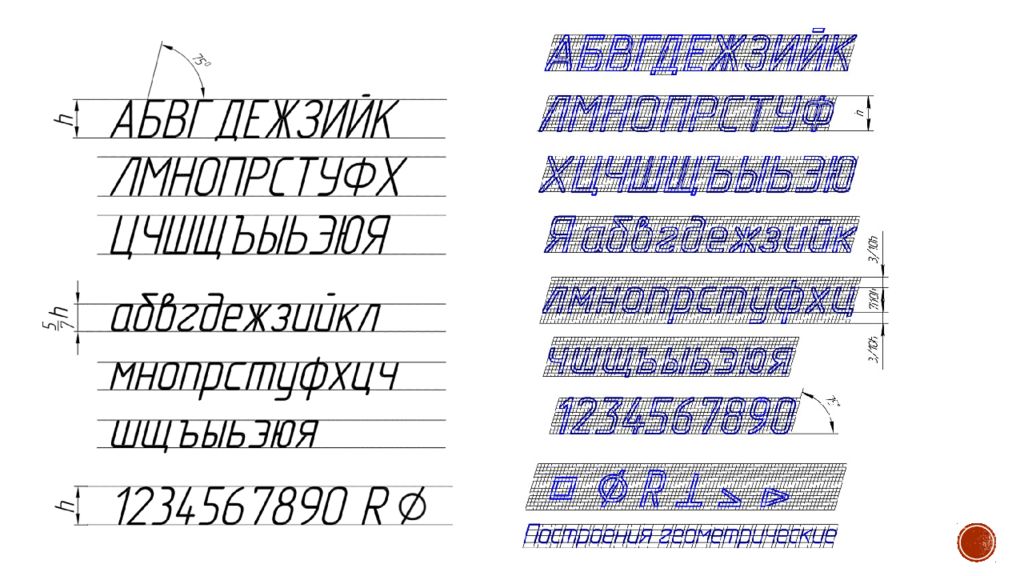

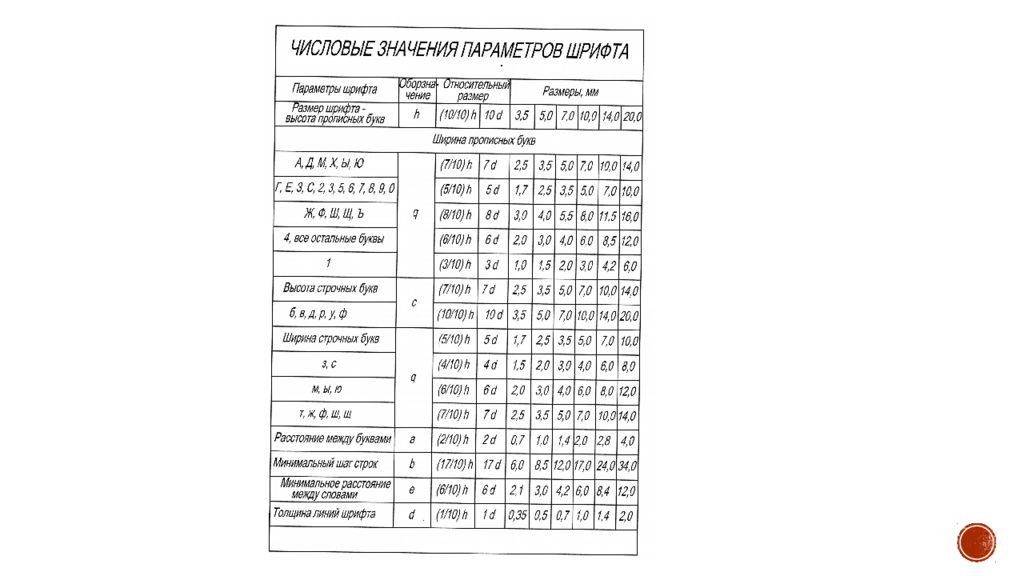

Шрифтом называется графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей и других технических документов. ГОСТ 2.304–81 устанавливает конфигурацию и размеры всех букв, цифр и условных знаков для всех конструкторских документов. Размер шрифта обозначается буквой h и определяется высотой прописных букв в миллиметрах, измеряемой перпендикулярно к основанию строки. В соответствии со стандартом можно использовать 10 размеров шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

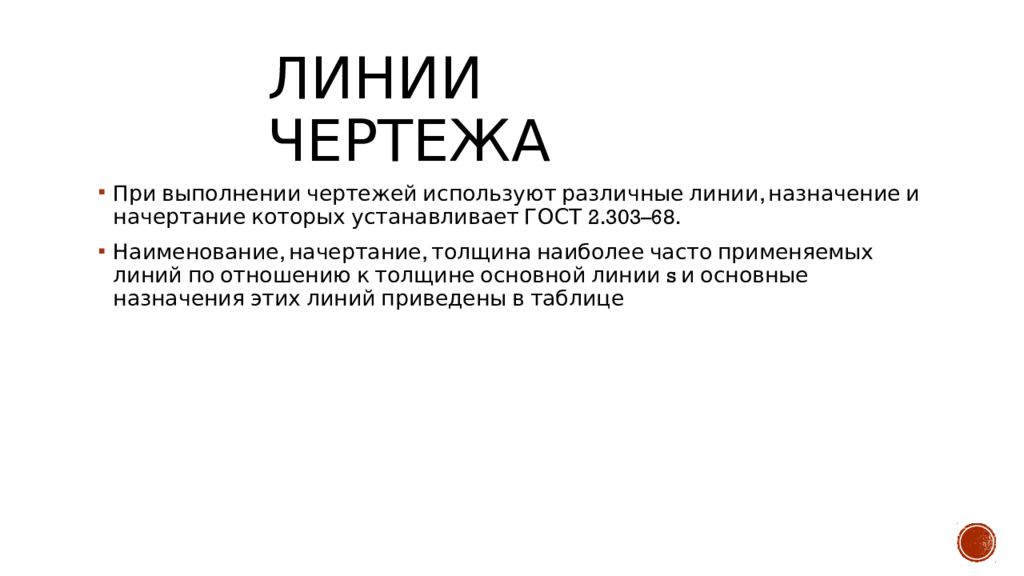

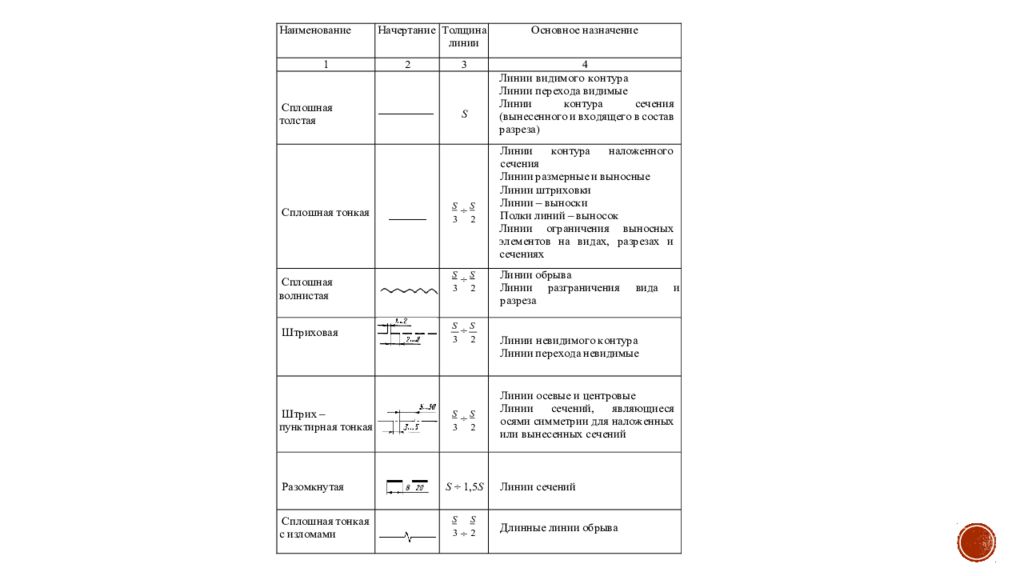

При выполнении чертежей используют различные линии, назначение и начертание которых устанавливает ГОСТ 2.303–68. Наименование, начертание, толщина наиболее часто применяемых линий по отношению к толщине основной линии s и основные назначения этих линий приведены в таблице

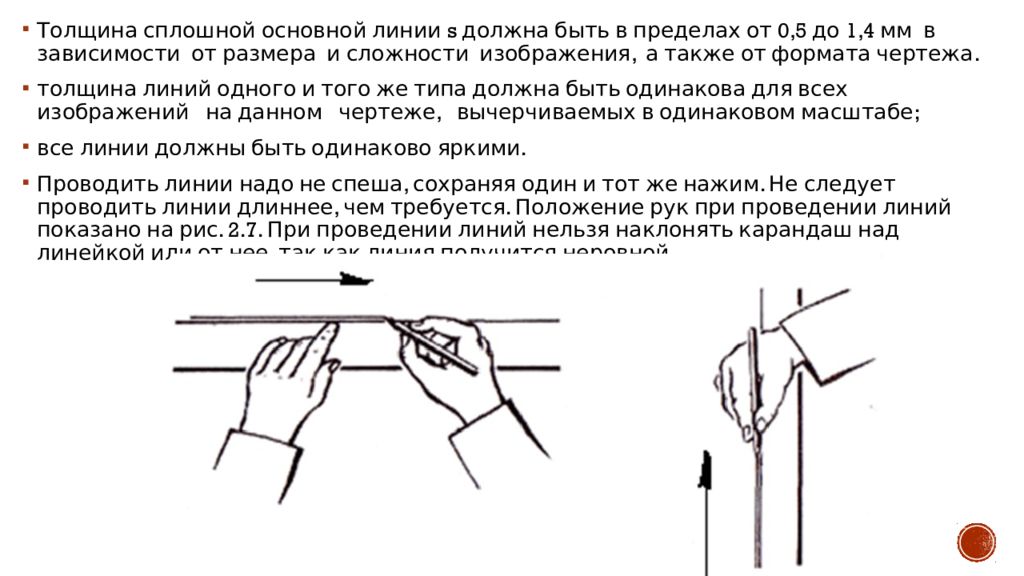

Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от размера и сложности изображения, а также от формата чертежа. толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе; все линии должны быть одинаково яркими. Проводить линии надо не спеша, сохраняя один и тот же нажим. Не следует проводить линии длиннее, чем требуется. Положение рук при проведении линий показано на рис. 2.7. При проведении линий нельзя наклонять карандаш над линейкой или от нее, так как линия получится неровной.

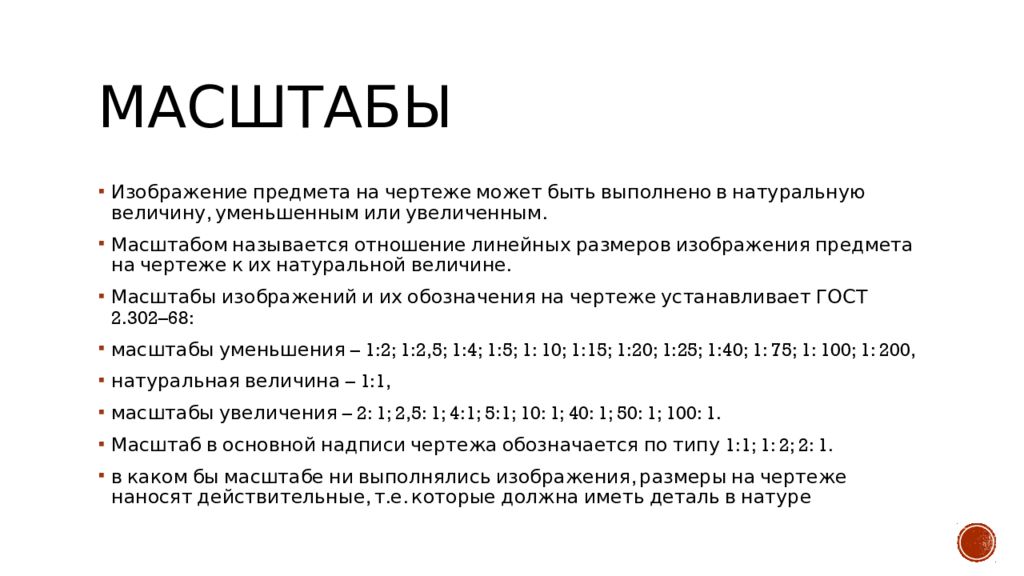

Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Масштабом называется отношение линейных размеров изображения предмета на чертеже к их натуральной величине. Масштабы изображений и их обозначения на чертеже устанавливает ГОСТ 2.302–68: масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1: 10; 1:15; 1:20; 1:25; 1:40; 1: 75; 1: 100; 1: 200, натуральная величина – 1:1, масштабы увеличения – 2: 1; 2,5: 1; 4:1; 5:1; 10: 1; 40: 1; 50: 1; 100: 1. Масштаб в основной надписи чертежа обозначается по типу 1:1; 1: 2; 2: 1. в каком бы масштабе ни выполнялись изображения, размеры на чертеже наносят действительные, т.е. которые должна иметь деталь в натуре
