Подготовил преподаватель спец дисциплин: Скрынникова Виктория Александровна

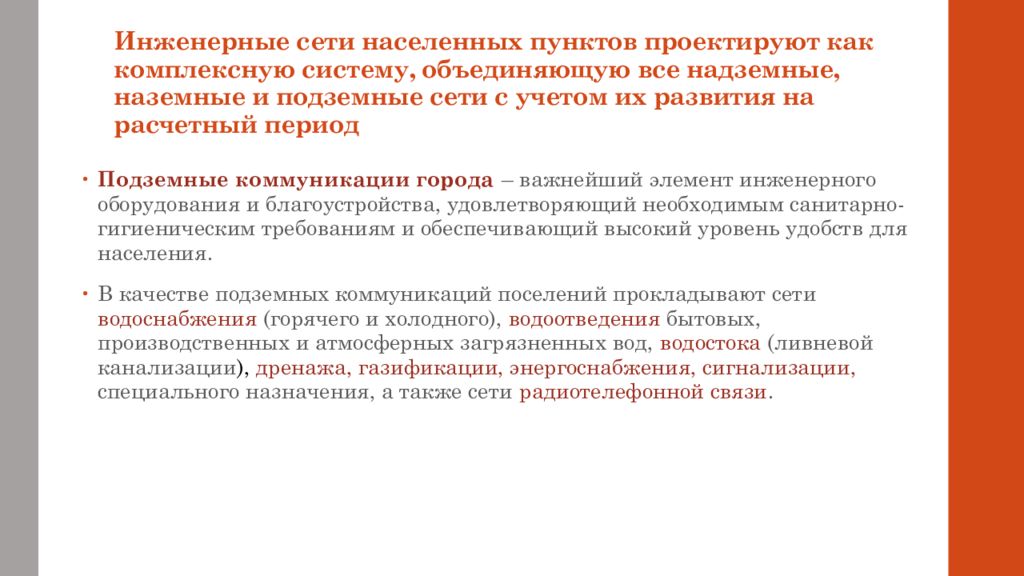

Подземные коммуникации города – важнейший элемент инженерного оборудования и благоустройства, удовлетворяющий необходимым санитарно-гигиеническим требованиям и обеспечивающий высокий уровень удобств для населения. В качестве подземных коммуникаций поселений прокладывают сети водоснабжения (горячего и холодного), водоотведения бытовых, производственных и атмосферных загрязненных вод, водостока (ливневой канализации ), дренажа, газификации, энергоснабжения, сигнализации, специального назначения, а также сети радиотелефонной связи.

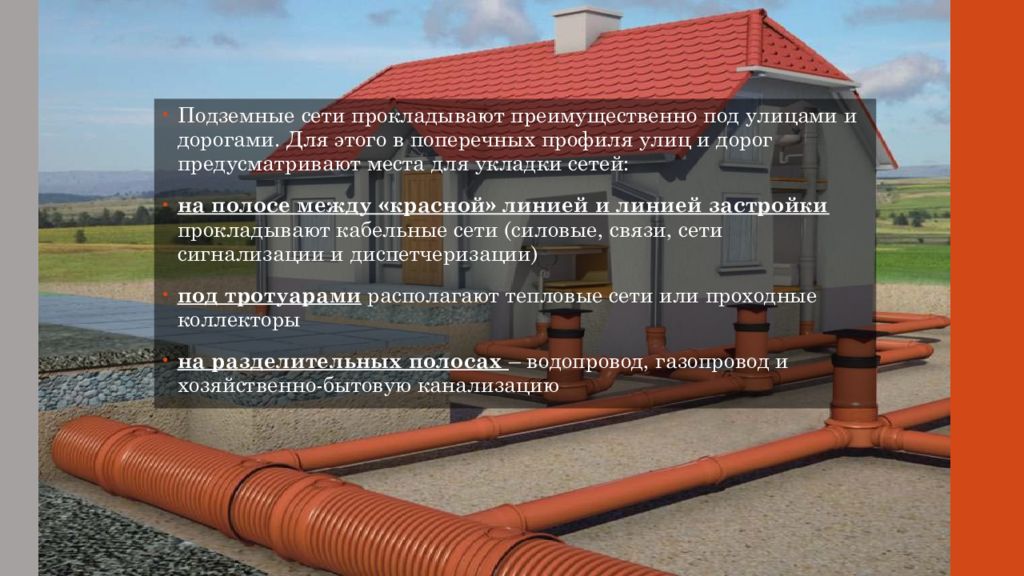

Подземные сети прокладывают преимущественно под улицами и дорогами. Для этого в поперечных профиля улиц и дорог предусматривают места для укладки сетей: на полосе между «красной» линией и линией застройки прокладывают кабельные сети (силовые, связи, сети сигнализации и диспетчеризации ) под тротуарами располагают тепловые сети или проходные коллекторы на разделительных полосах – водопровод, газопровод и хозяйственно-бытовую канализацию

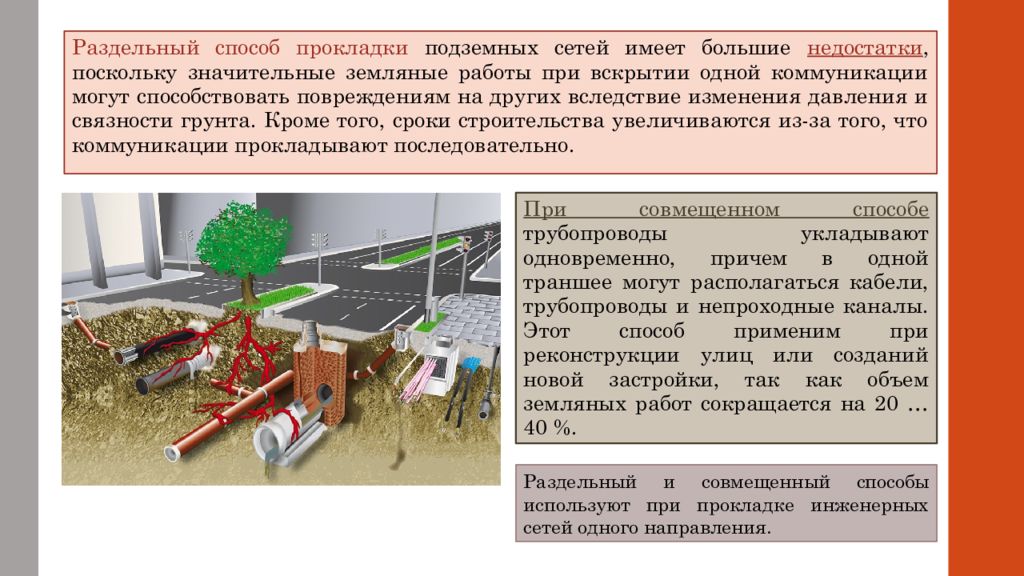

Раздельный способ прокладки подземных сетей имеет большие недостатки, поскольку значительные земляные работы при вскрытии одной коммуникации могут способствовать повреждениям на других вследствие изменения давления и связности грунта. Кроме того, сроки строительства увеличиваются из-за того, что коммуникации прокладывают последовательно. При совмещенном способе трубопроводы укладывают одновременно, причем в одной траншее могут располагаться кабели, трубопроводы и непроходные каналы. Этот способ применим при реконструкции улиц или созданий новой застройки, так как объем земляных работ сокращается на 20 … 40 %. Раздельный и совмещенный способы используют при прокладке инженерных сетей одного направления.

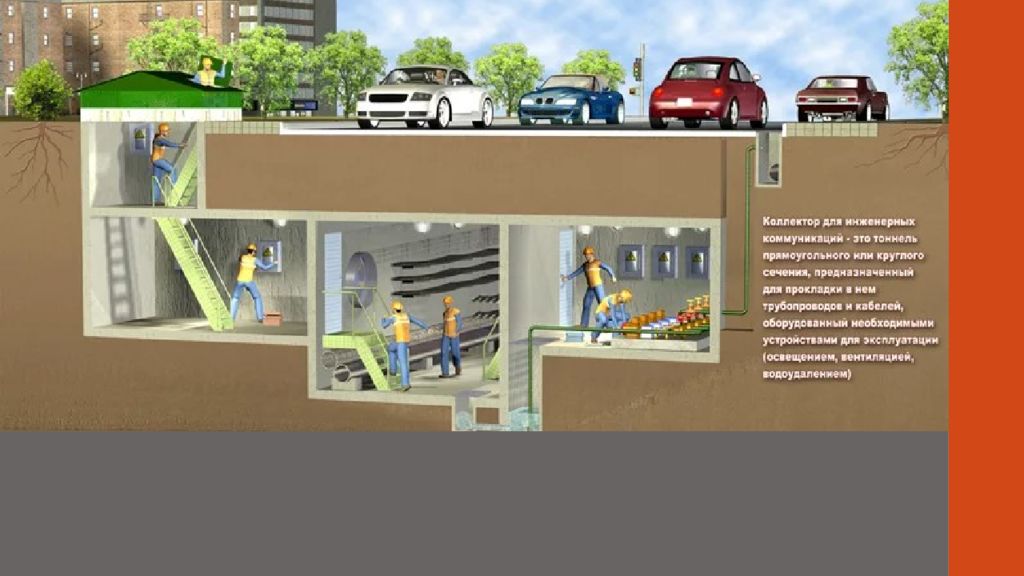

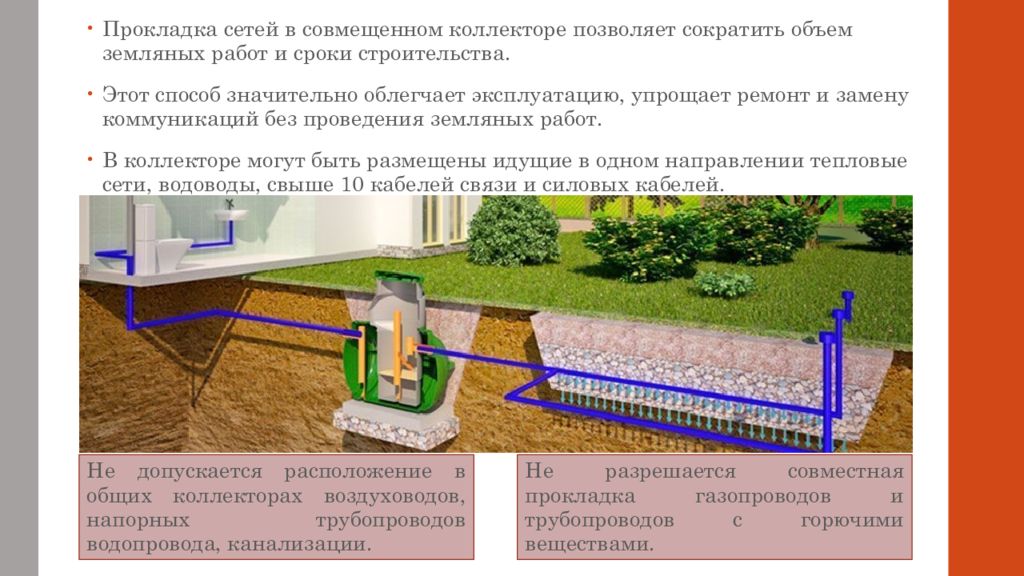

Прокладка сетей в совмещенном коллекторе позволяет сократить объем земляных работ и сроки строительства. Этот способ значительно облегчает эксплуатацию, упрощает ремонт и замену коммуникаций без проведения земляных работ. В коллекторе могут быть размещены идущие в одном направлении тепловые сети, водоводы, свыше 10 кабелей связи и силовых кабелей. Не допускается расположение в общих коллекторах воздуховодов, напорных трубопроводов водопровода, канализации. Не разрешается совместная прокладка газопроводов и трубопроводов с горючими веществами.

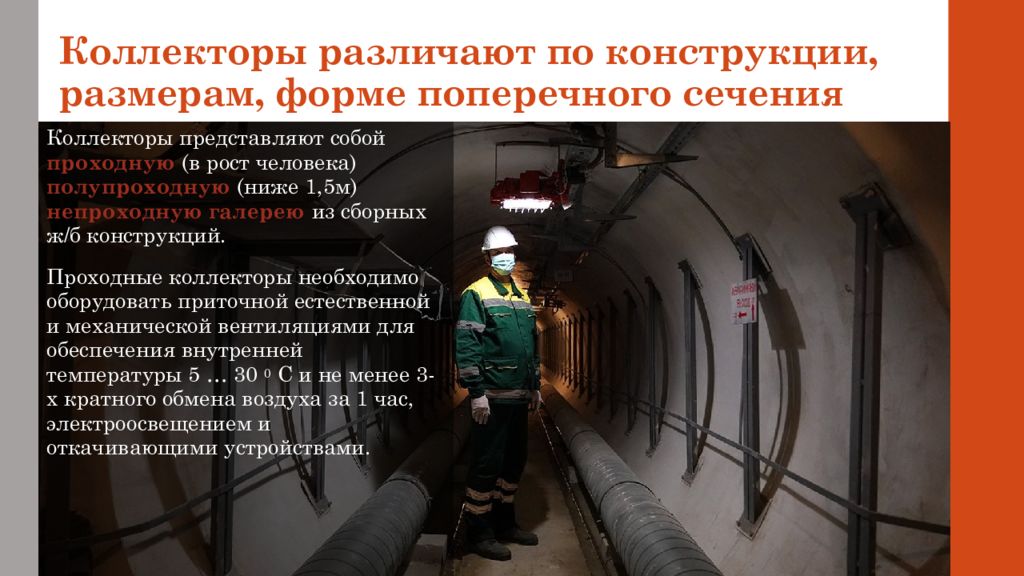

Коллекторы представляют собой проходную (в рост человека) п олупроходную (ниже 1,5м) непроходную галерею из сборных ж/б конструкций. Проходные коллекторы необходимо оборудовать приточной естественной и механической вентиляциями для обеспечения внутренней температуры 5 … 30 0 С и не менее 3-х кратного обмена воздуха за 1 час, электроосвещением и откачивающими устройствами.

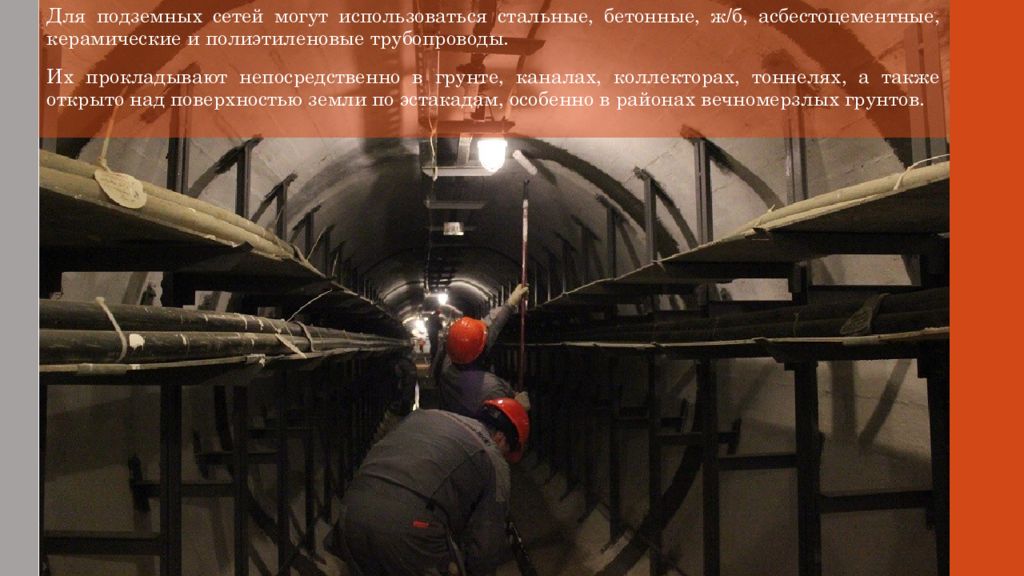

Для подземных сетей могут использоваться стальные, бетонные, ж/б, асбестоцементные, керамические и полиэтиленовые трубопроводы. Их прокладывают непосредственно в грунте, каналах, коллекторах, тоннелях, а также открыто над поверхностью земли по эстакадам, особенно в районах вечномерзлых грунтов.

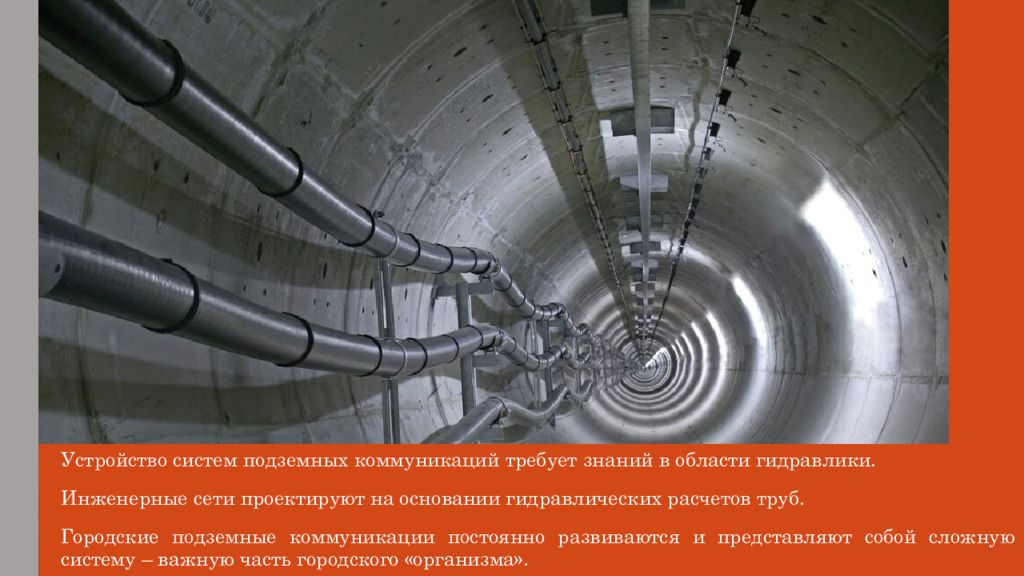

Устройство систем подземных коммуникаций требует знаний в области гидравлики. Инженерные сети проектируют на основании гидравлических расчетов труб. Городские подземные коммуникации постоянно развиваются и представляют собой сложную систему – важную часть городского «организма».
