Термин «граф» впервые появился в книге выдающегося венгерского математика Д. Кёнига в 1936 г, хотя начальные задачи теории графов восходят еще к Леонарду Эйлеру ( XVIII в.). Л. Эйлер в 1736 году опубликовал решение задачи о Кенигсбергских мостах.
Основы теории графов как математической науки заложил в 1736 г. Леонард Эйлер, рассматривая задачу о кенигсбергских мостах. Сегодня эта задача стала классической. содержание
Бывший Кенигсберг (ныне Калининград ) расположен на реке Прегель. В пределах города река омывает два острова. С берегов на острова были перекинуты мосты. Старые мосты не сохранились, но осталась карта города, где они изображены. Дальше

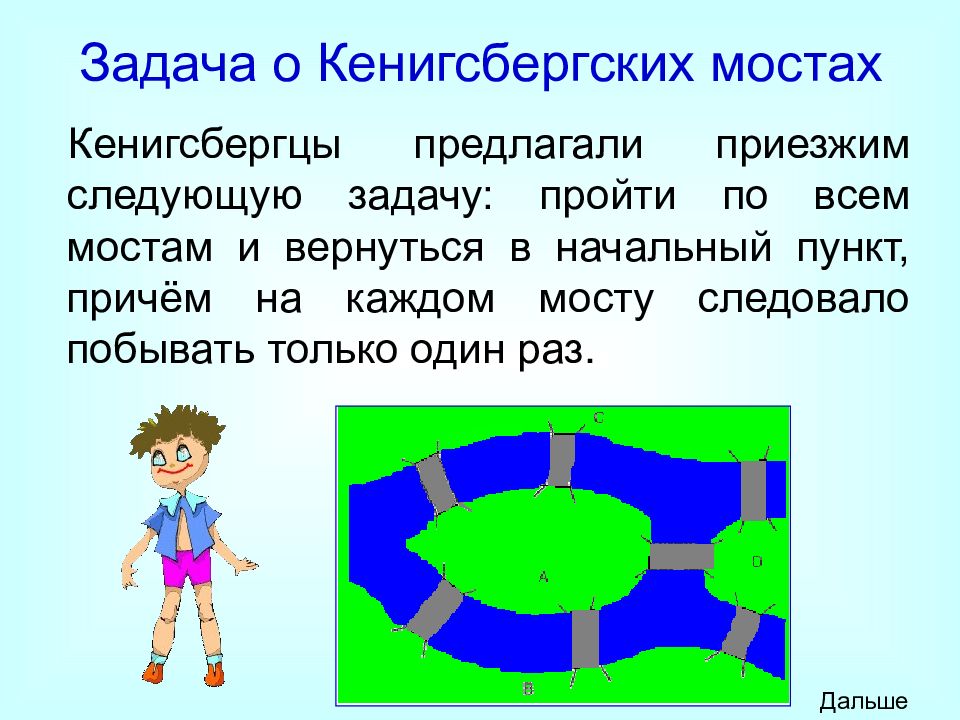

Кенигсбергцы предлагали приезжим следующую задачу: пройти по всем мостам и вернуться в начальный пункт, причём на каждом мосту следовало побывать только один раз. Дальше
дальше Я здесь уже был!

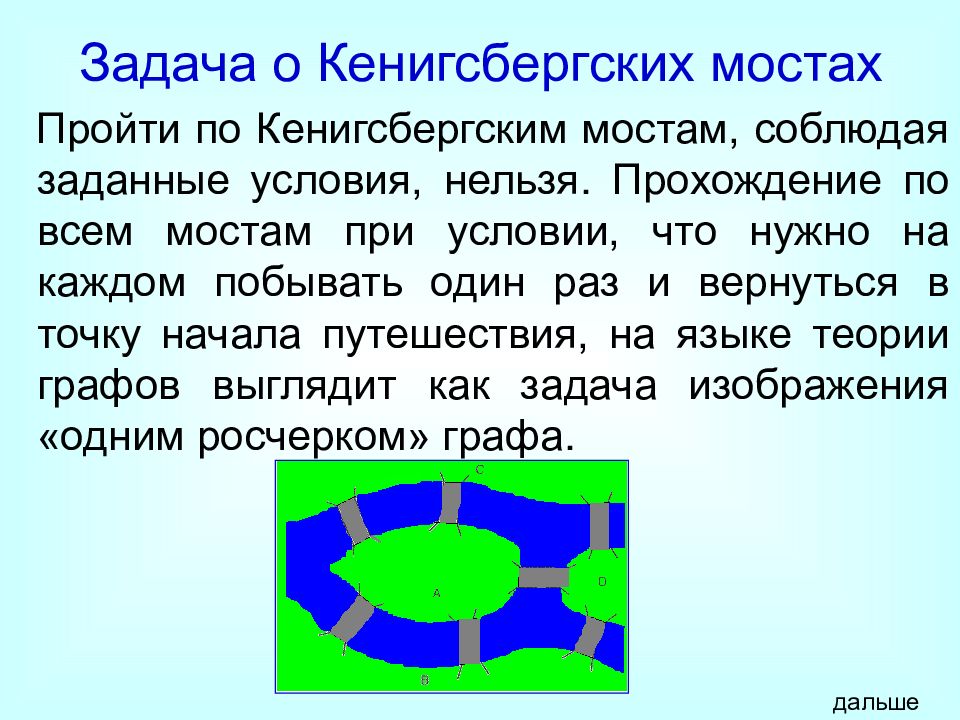

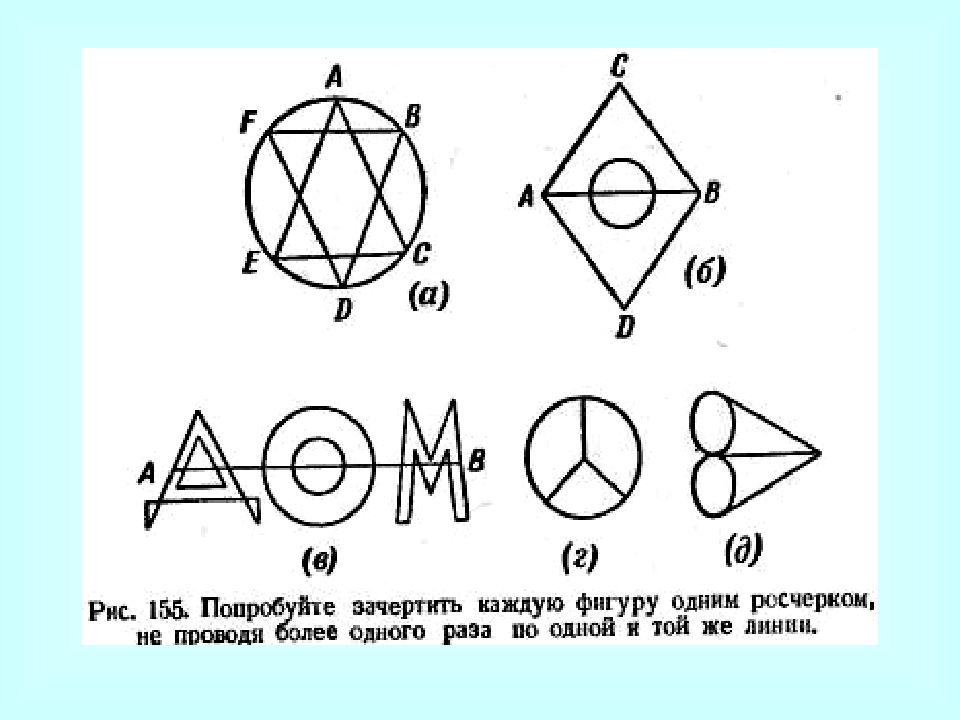

Пройти по Кенигсбергским мостам, соблюдая заданные условия, нельзя. Прохождение по всем мостам при условии, что нужно на каждом побывать один раз и вернуться в точку начала путешествия, на языке теории графов выглядит как задача изображения «одним росчерком» графа. дальше

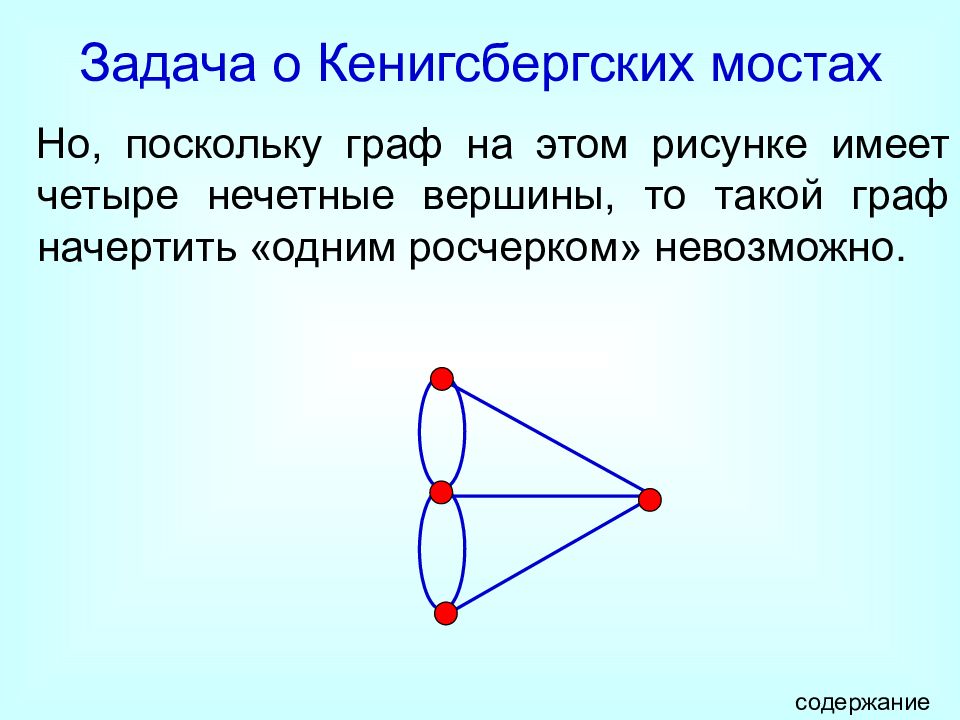

Но, поскольку граф на этом рисунке имеет четыре нечетные вершины, то такой граф начертить «одним росчерком» невозможно. содержание

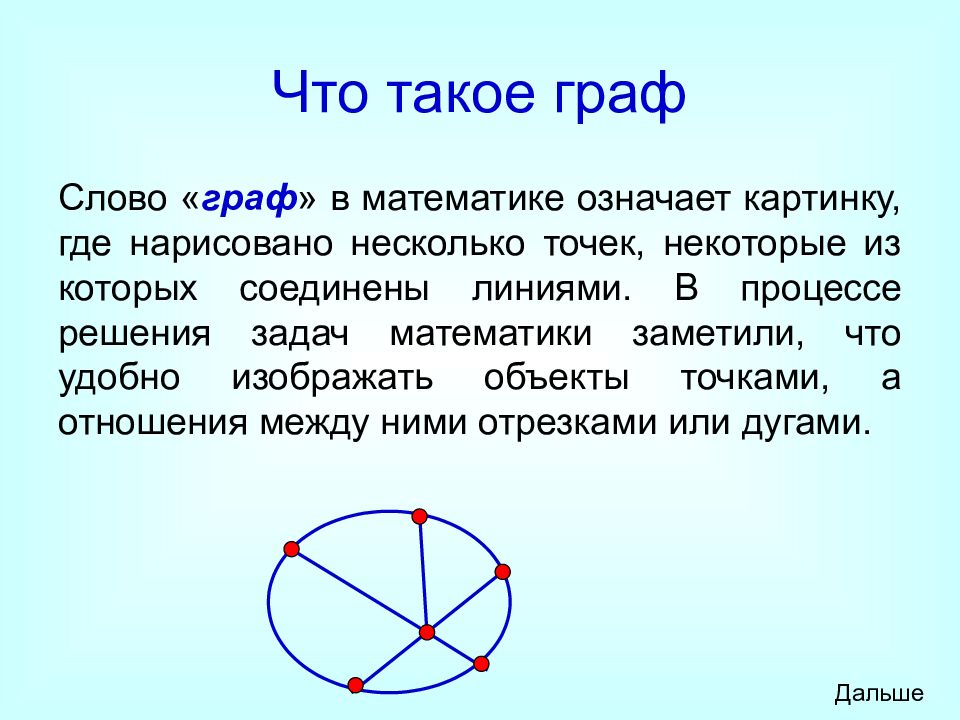

Слово « граф » в математике означает картинку, где нарисовано несколько точек, некоторые из которых соединены линиями. В процессе решения задач математики заметили, что удобно изображать объекты точками, а отношения между ними отрезками или дугами. Дальше

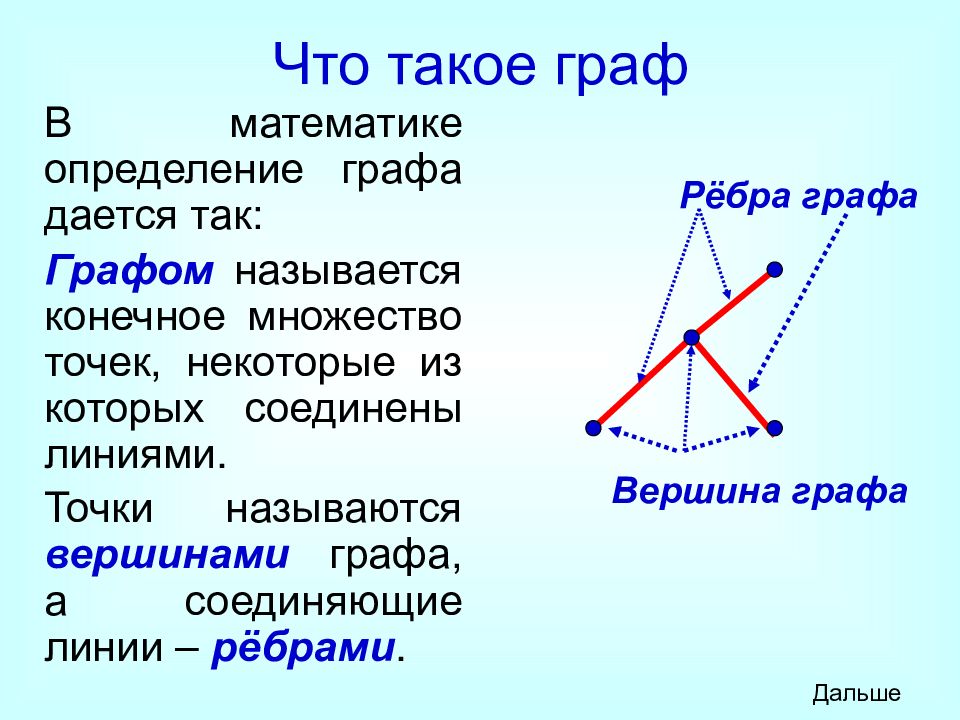

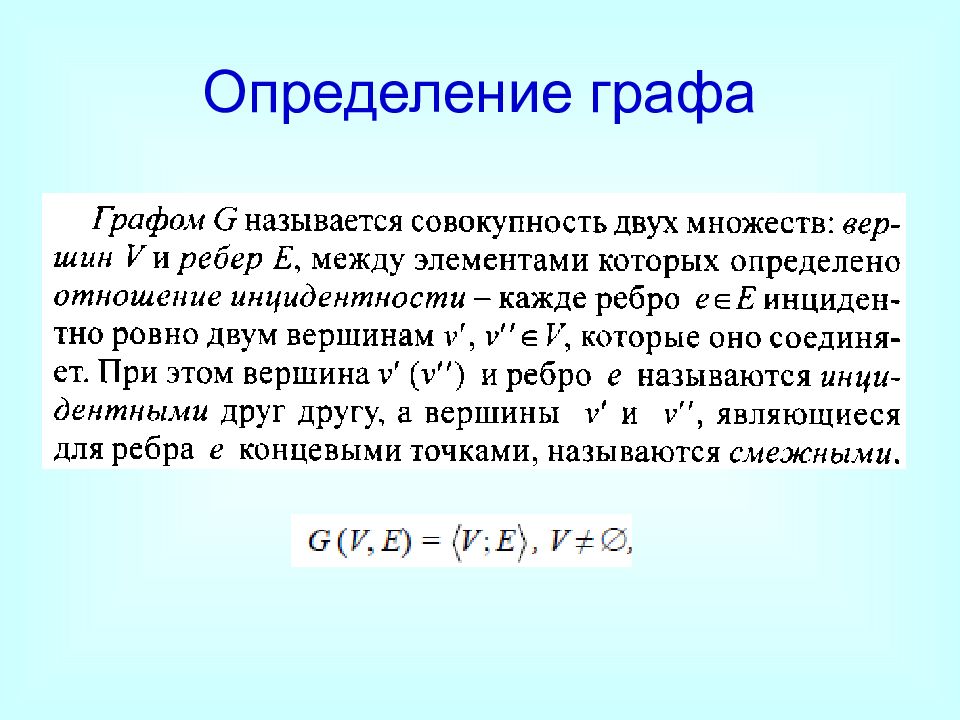

В математике определение графа дается так: Графом называется конечное множество точек, некоторые из которых соединены линиями. Точки называются вершинами графа, а соединяющие линии – рёбрами. Рёбра графа Вершина графа Дальше

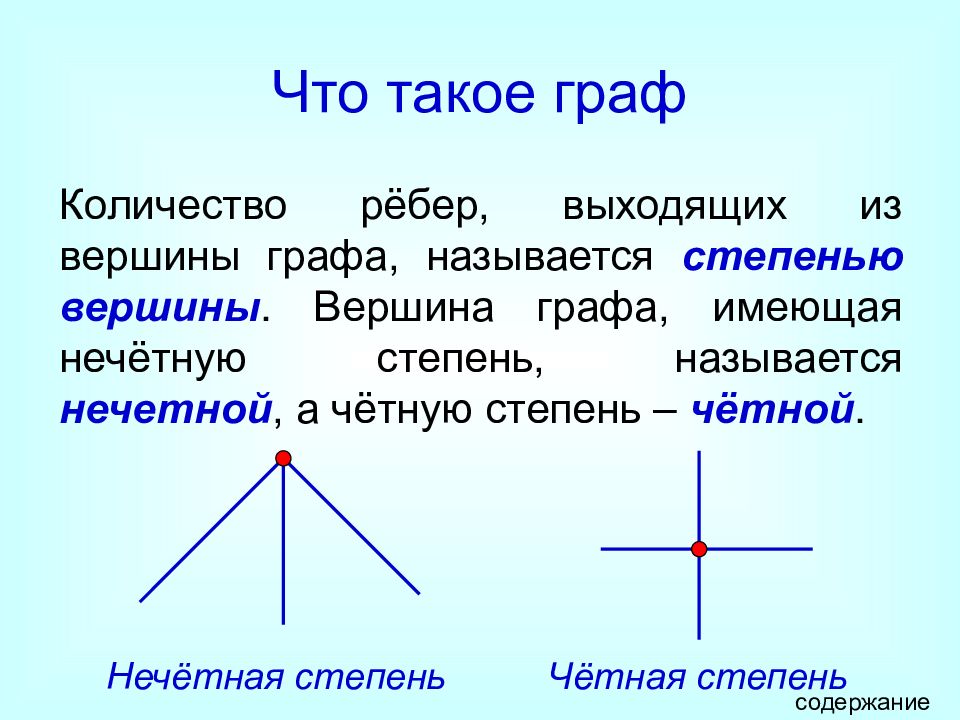

Количество рёбер, выходящих из вершины графа, называется степенью вершины. Вершина графа, имеющая нечётную степень, называется нечетной, а чётную степень – чётной. Нечётная степень Чётная степень содержание

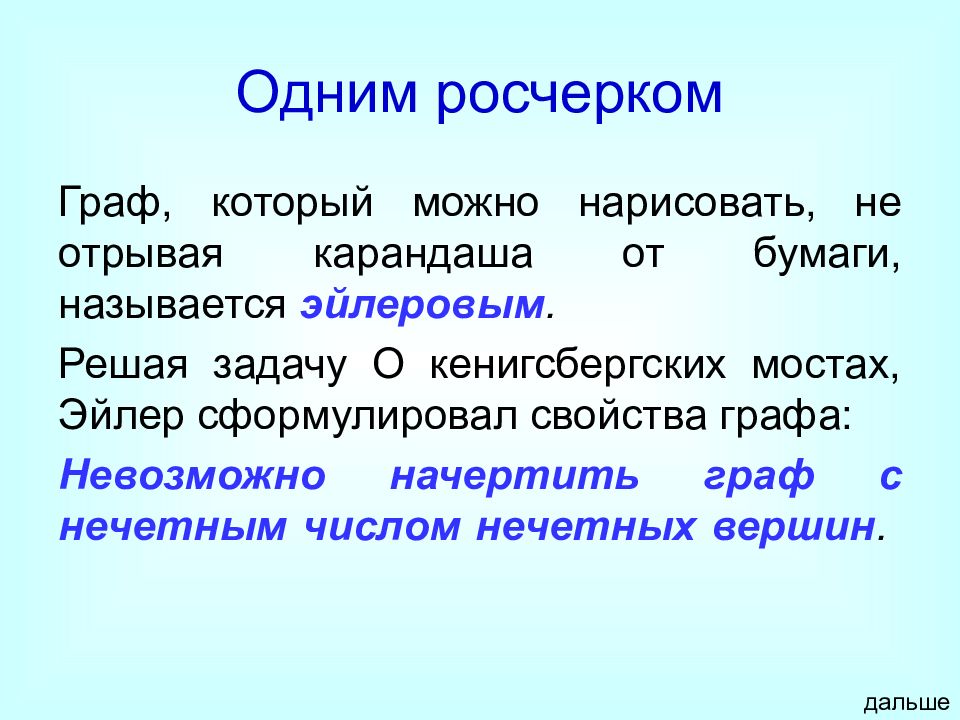

Граф, который можно нарисовать, не отрывая карандаша от бумаги, называется эйлеровым. Решая задачу О кенигсбергских мостах, Эйлер сформулировал свойства графа: Невозможно начертить граф с нечетным числом нечетных вершин. дальше

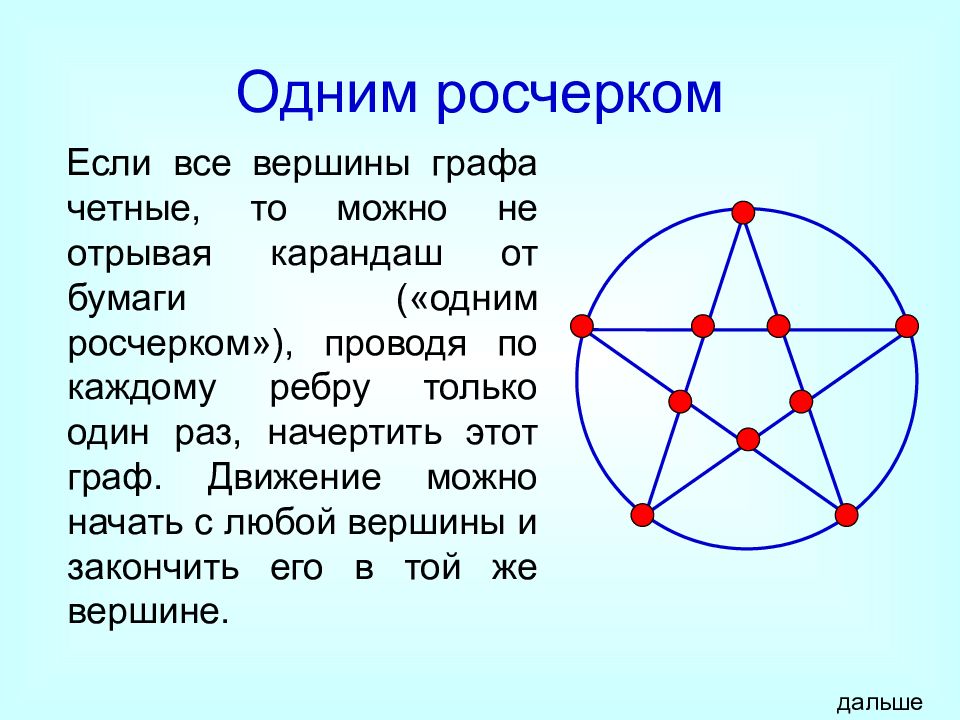

Если все вершины графа четные, то можно не отрывая карандаш от бумаги («одним росчерком»), проводя по каждому ребру только один раз, начертить этот граф. Движение можно начать с любой вершины и закончить его в той же вершине. дальше

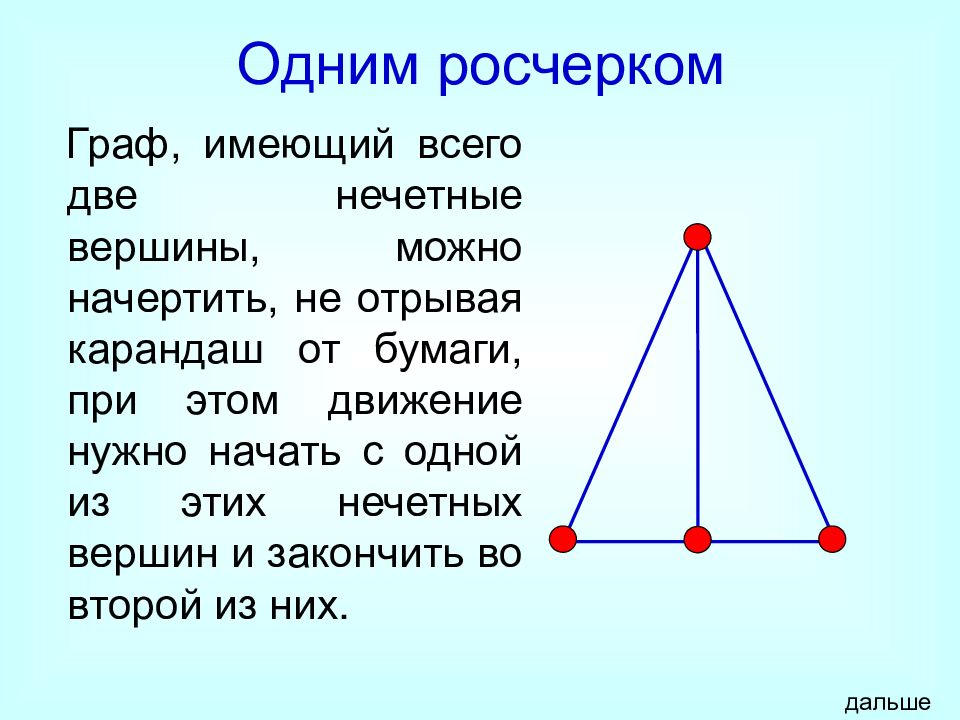

Граф, имеющий всего две нечетные вершины, можно начертить, не отрывая карандаш от бумаги, при этом движение нужно начать с одной из этих нечетных вершин и закончить во второй из них. дальше

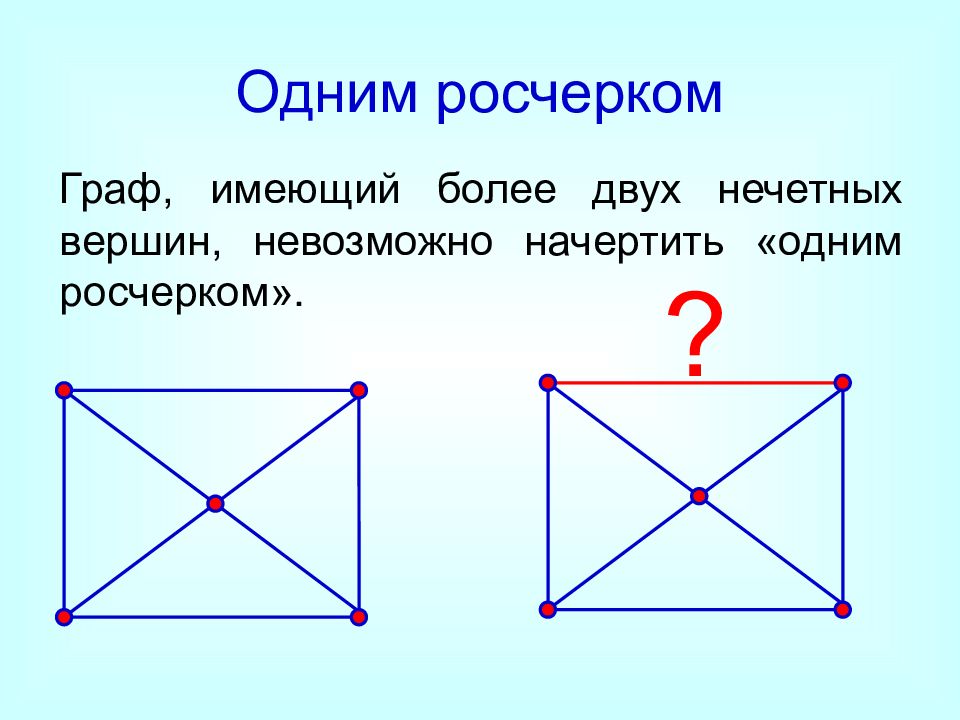

Граф, имеющий более двух нечетных вершин, невозможно начертить «одним росчерком». ?

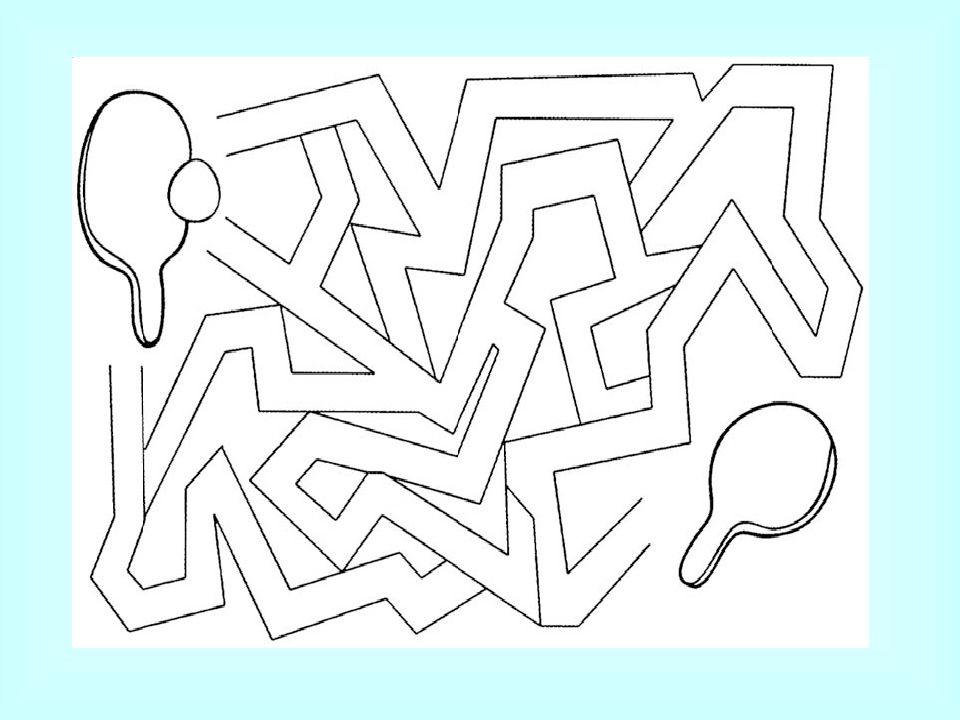

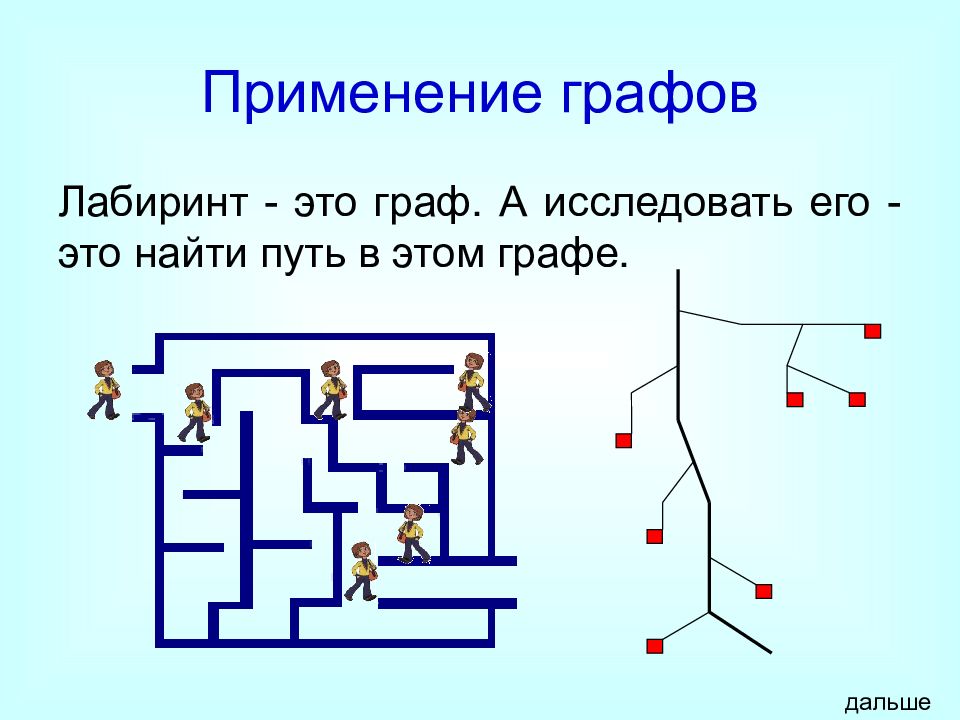

Лабиринт - это граф. А исследовать его - это найти путь в этом графе. дальше

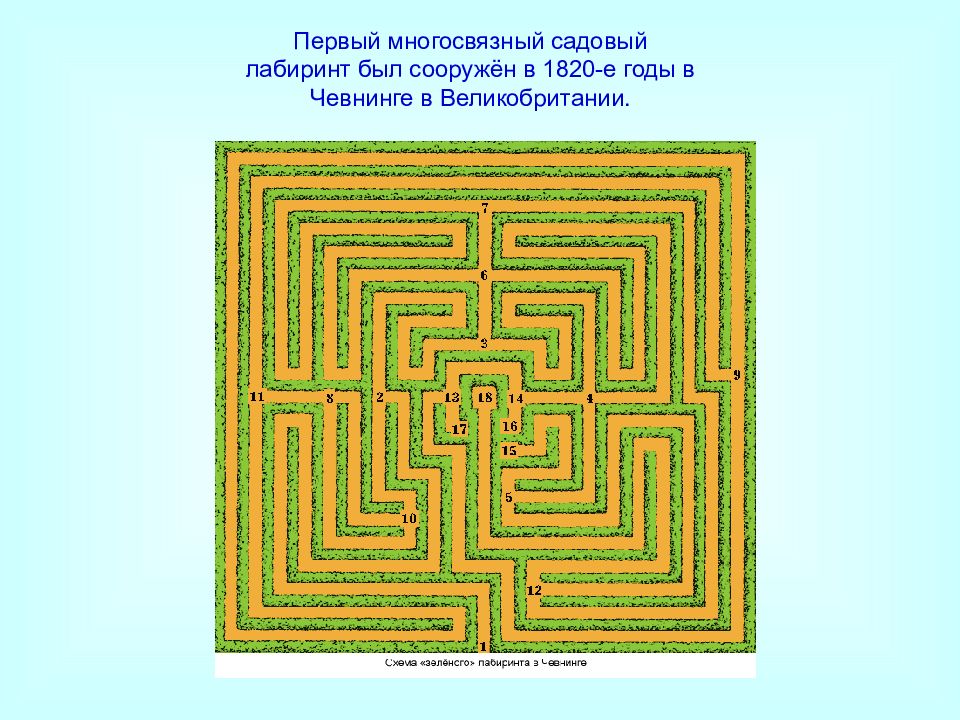

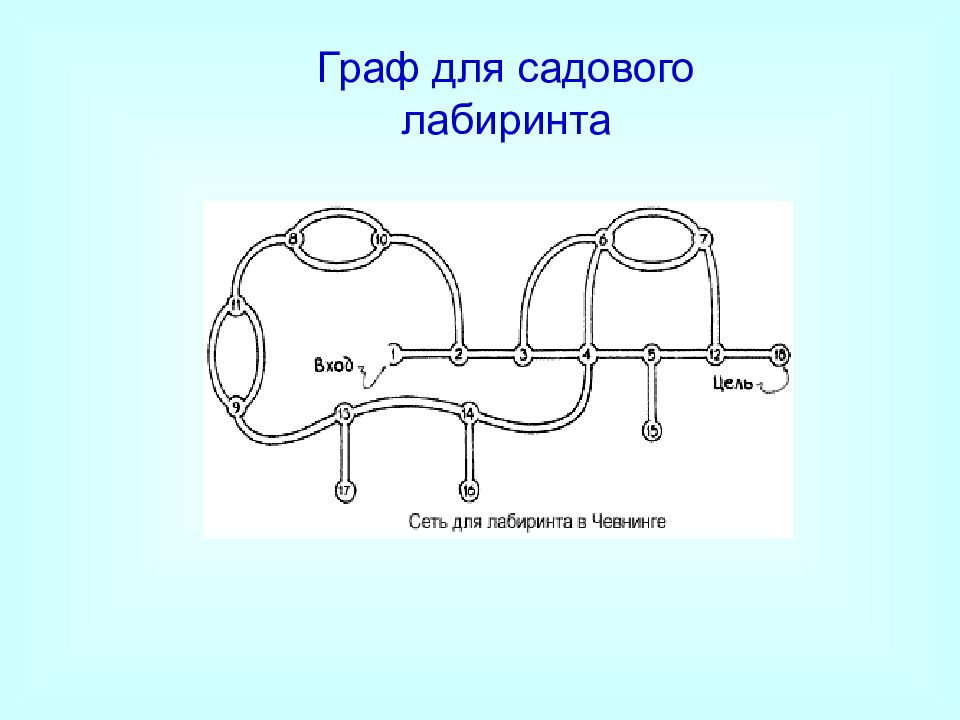

Первый многосвязный садовый лабиринт был сооружён в 1820-е годы в Чевнинге в Великобритании.
Граф для садового лабиринта

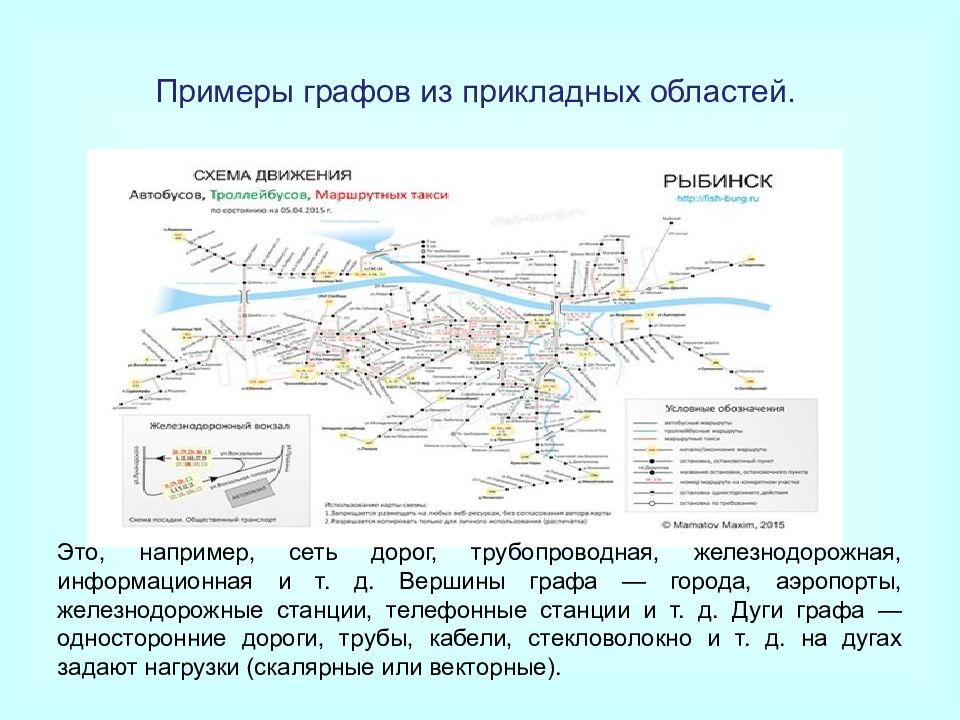

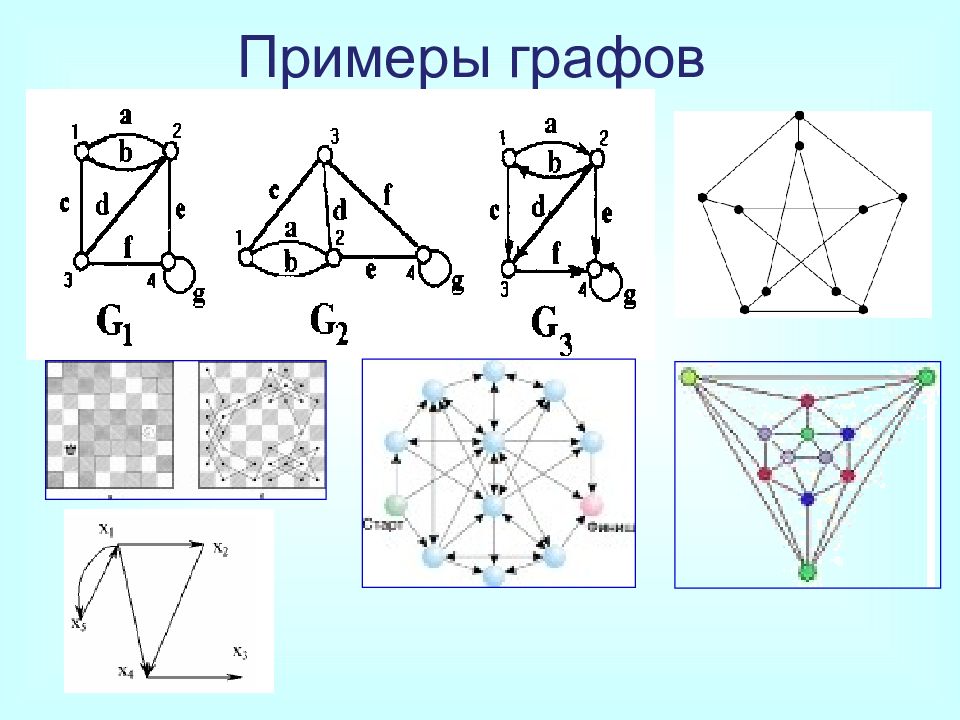

Это, например, сеть дорог, трубопроводная, железнодорожная, информационная и т. д. Вершины графа — города, аэропорты, железнодорожные станции, телефонные станции и т. д. Дуги графа — односторонние дороги, трубы, кабели, стекловолокно и т. д. на дугах задают нагрузки (скалярные или векторные). Примеры графов из прикладных областей.

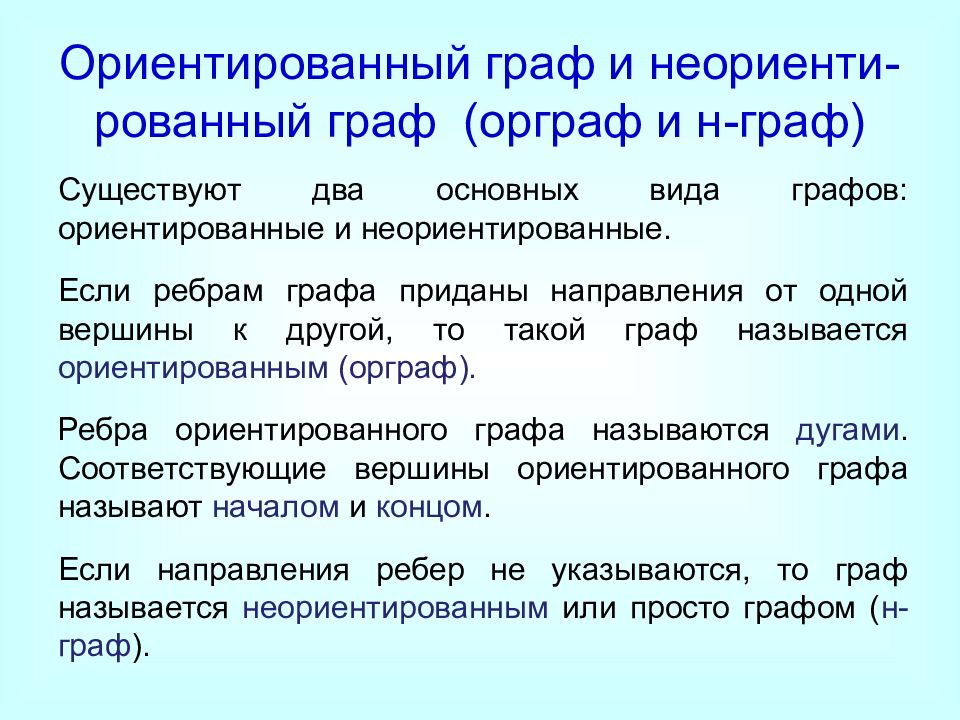

Существуют два основных вида графов: ориентированные и неориентированные. Если ребрам графа приданы направления от одной вершины к другой, то такой граф называется ориентированным (орграф). Ребра ориентированного графа называются дугами. Соответствующие вершины ориентированного графа называют началом и концом. Если направления ребер не указываются, то граф называется неориентированным или просто графом ( н-граф ). Ориентированный граф и неориенти-рованный граф (орграф и н-граф)

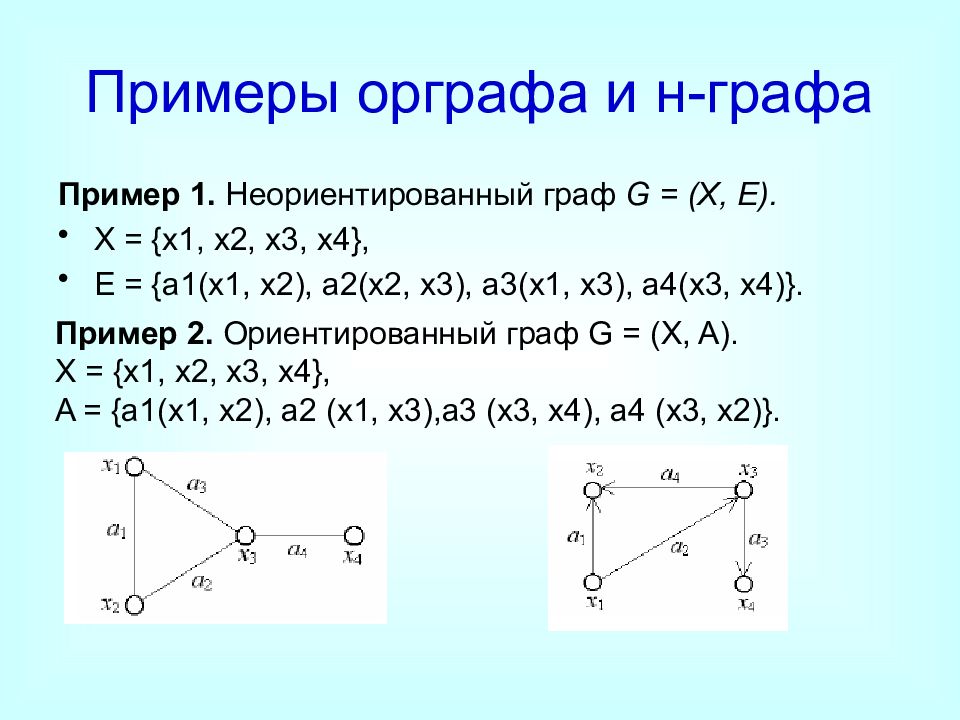

Пример 1. Неориентированный граф G = (X, E). X = {x1, x2, x3, x4}, E = {a1(x1, x2), a2(x2, x3), a3(x1, x3), a4(x3, x4)}. Пример 2. Ориентированный граф G = (X, A). X = {x1, x2, x3, x4}, A = {a1(x1, x2), a2 (x1, x3),a3 ( x3, x4), a4 (x3, x2)}.

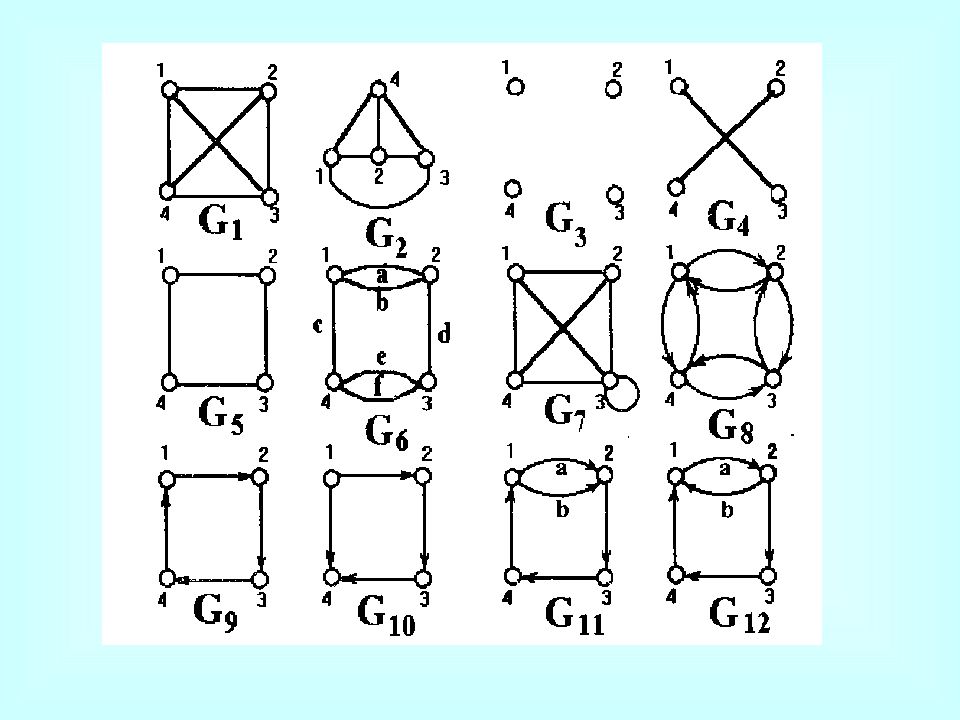

Граф с кратными ребрами и петлями называется псевдографом. Мульти- и псевдографы

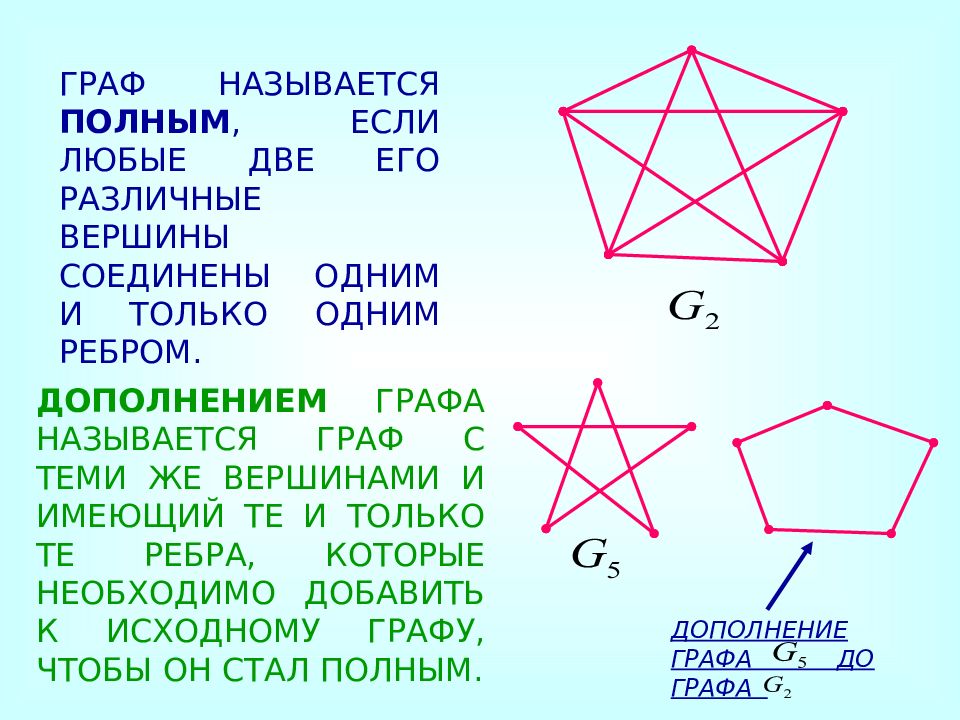

ГРАФ НАЗЫВАЕТСЯ ПОЛНЫМ, ЕСЛИ ЛЮБЫЕ ДВЕ ЕГО РАЗЛИЧНЫЕ ВЕРШИНЫ СОЕДИНЕНЫ ОДНИМ И ТОЛЬКО ОДНИМ РЕБРОМ. ДОПОЛНЕНИЕМ ГРАФА НАЗЫВАЕТСЯ ГРАФ С ТЕМИ ЖЕ ВЕРШИНАМИ И ИМЕЮЩИЙ ТЕ И ТОЛЬКО ТЕ РЕБРА, КОТОРЫЕ НЕОБХОДИМО ДОБАВИТЬ К ИСХОДНОМУ ГРАФУ, ЧТОБЫ ОН СТАЛ ПОЛНЫМ. ДОПОЛНЕНИЕ ГРАФА ДО ГРАФА

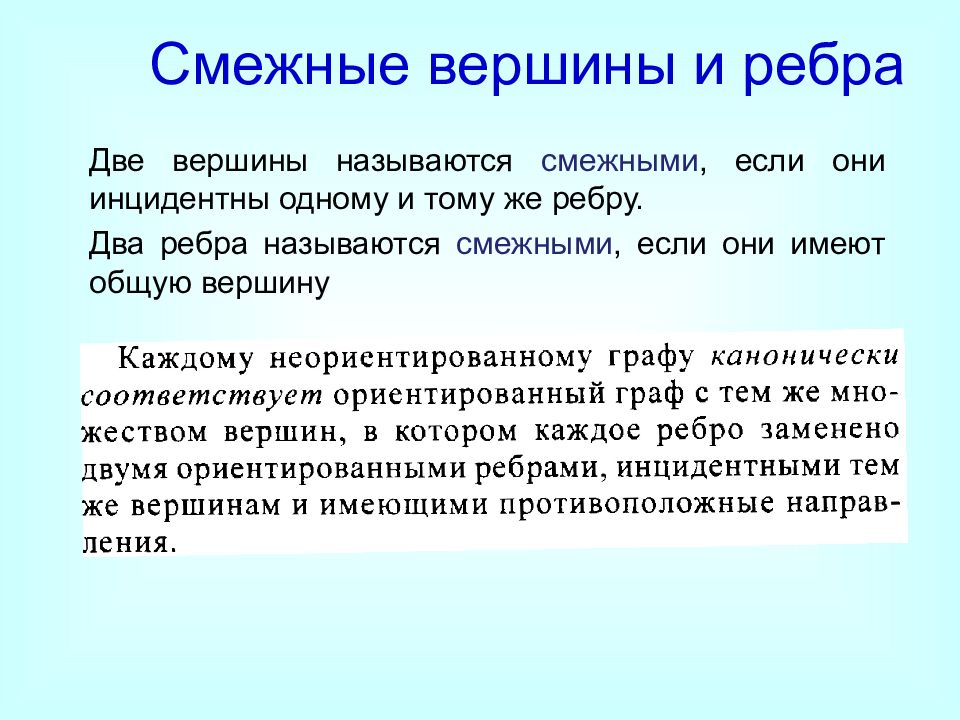

Две вершины называются смежными, если они инцидентны одному и тому же ребру. Два ребра называются смежными, если они имеют общую вершину Смежные вершины и ребра

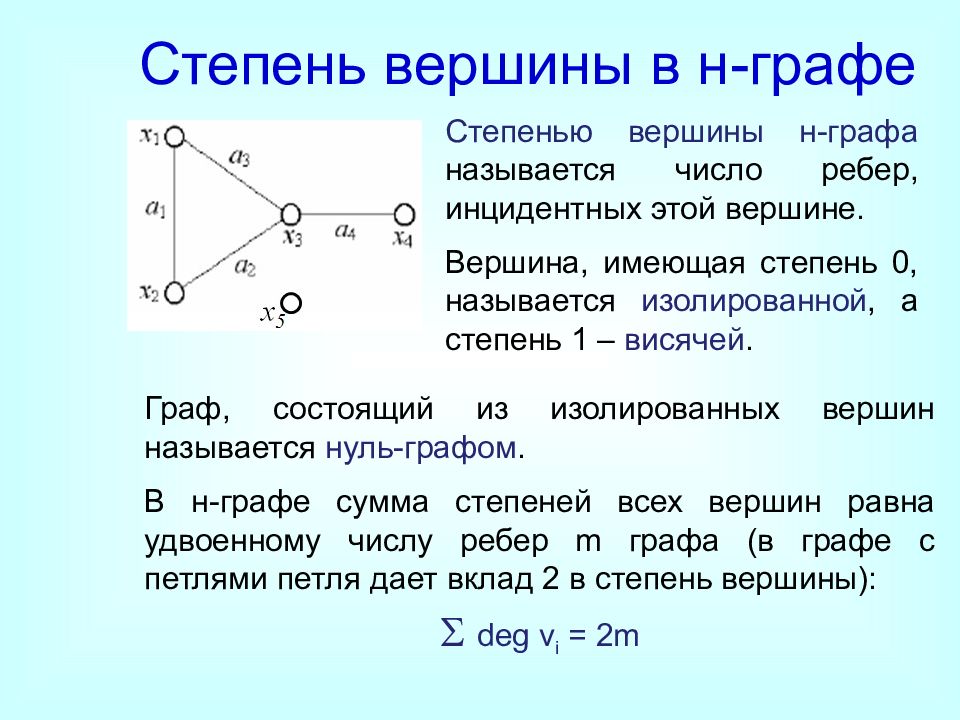

Степенью вершины н-графа называется число ребер, инцидентных этой вершине. Вершина, имеющая степень 0, называется изолированной, а степень 1 – висячей. Степень вершины в н-графе Граф, состоящий из изолированных вершин называется нуль-графом. В н-графе сумма степеней всех вершин равна удвоенному числу ребер m графа (в графе с петлями петля дает вклад 2 в степень вершины): deg v i = 2m

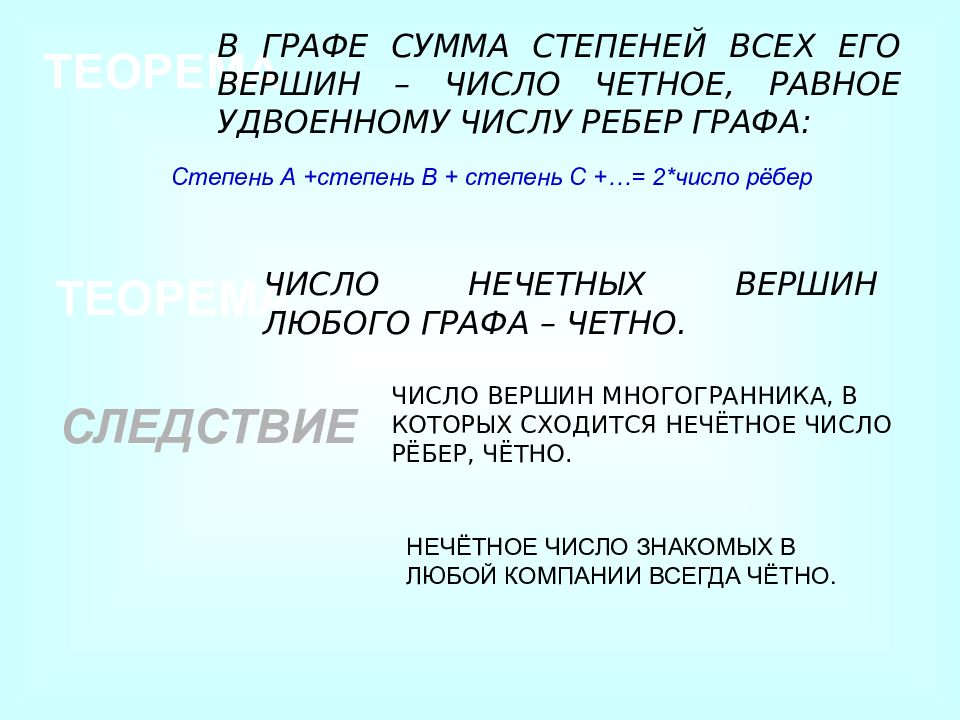

ТЕОРЕМА В ГРАФЕ СУММА СТЕПЕНЕЙ ВСЕХ ЕГО ВЕРШИН – ЧИСЛО ЧЕТНОЕ, РАВНОЕ УДВОЕННОМУ ЧИСЛУ РЕБЕР ГРАФА: ТЕОРЕМА ЧИСЛО НЕЧЕТНЫХ ВЕРШИН ЛЮБОГО ГРАФА – ЧЕТНО. СЛЕДСТВИЕ ЧИСЛО ВЕРШИН МНОГОГРАННИКА, В КОТОРЫХ СХОДИТСЯ НЕЧЁТНОЕ ЧИСЛО РЁБЕР, ЧЁТНО. Степень А +степень В + степень С +…= 2*число рёбер НЕЧЁТНОЕ ЧИСЛО ЗНАКОМЫХ В ЛЮБОЙ КОМПАНИИ ВСЕГДА ЧЁТНО.
1 1 2 2 3 3 4 4 5 5 6 6

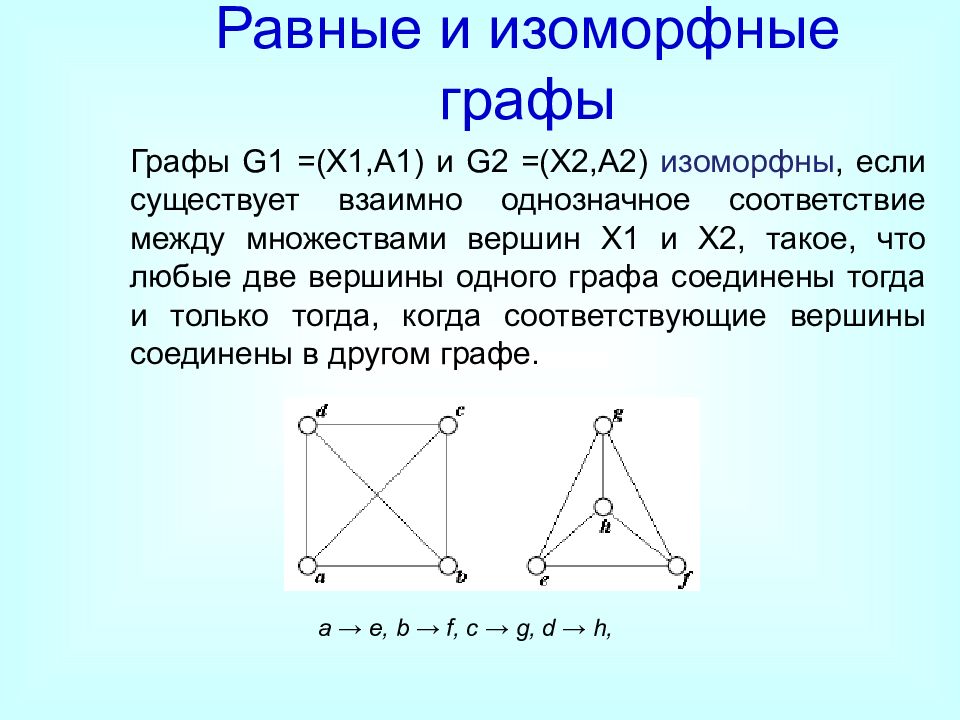

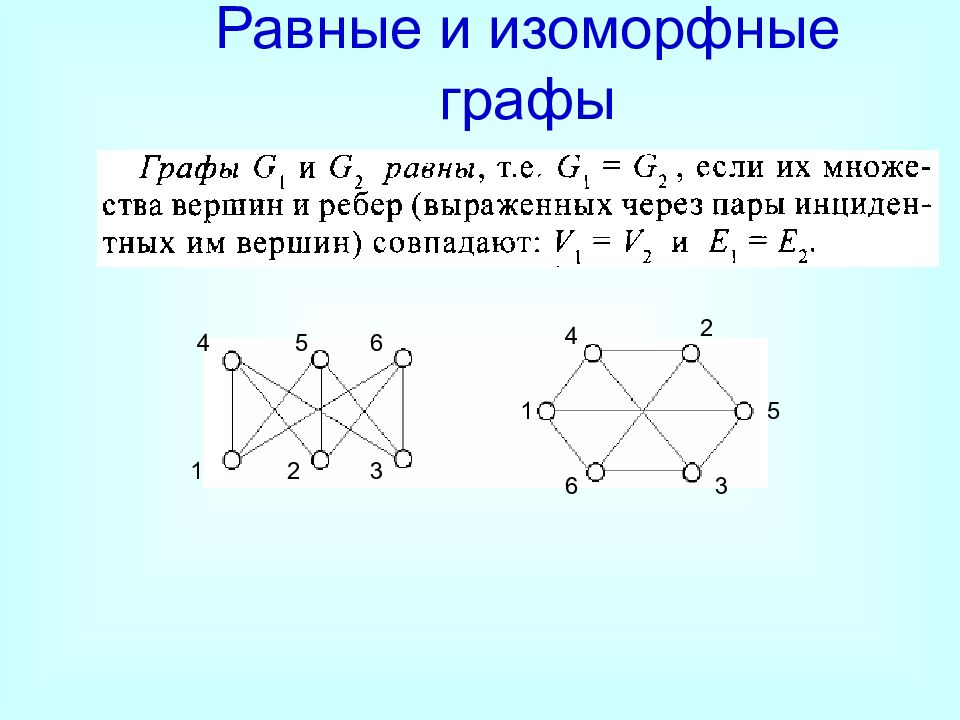

Графы G1 =(X1,A1) и G2 =(X2,A2) изоморфны, если существует взаимно однозначное соответствие между множествами вершин X1 и X2, такое, что любые две вершины одного графа соединены тогда и только тогда, когда соответствующие вершины соединены в другом графе. Равные и изоморфные графы a → e, b → f, c → g, d → h,
Граф G = (X, A) – планарный, если он может быть изображен на плоскости так, что не будет пересекающихся дуг. Планарные графы Граф G ’(V’, E’) называется подграфом G (V, E), если V’ ⊂ V, ’ E’ ⊂ E. Обозначается G’ ⊂ G.

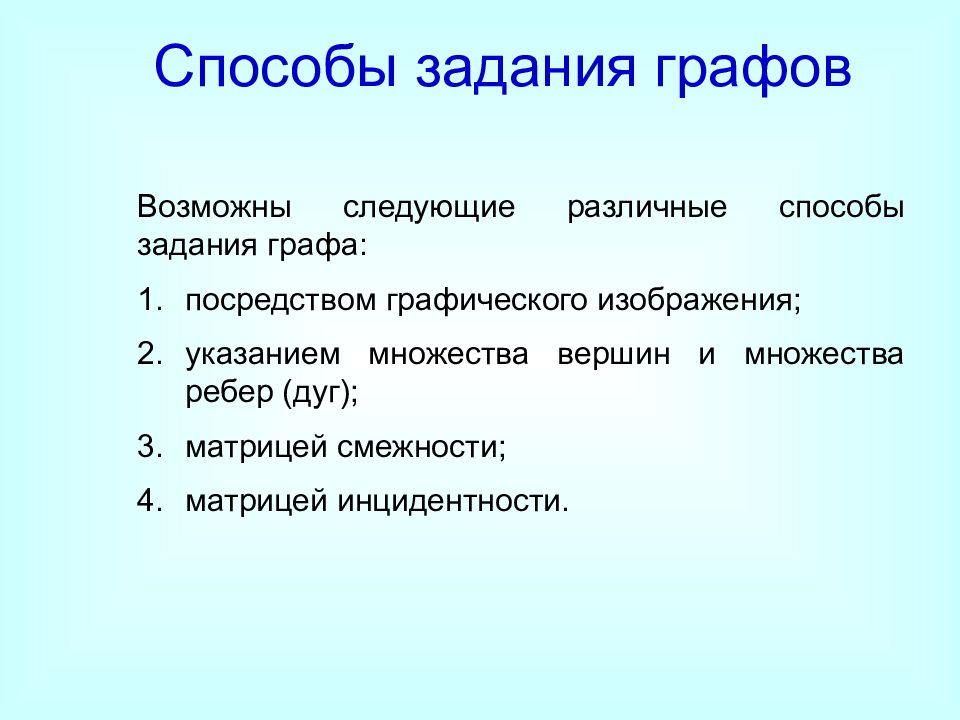

Возможны следующие различные способы задания графа: посредством графического изображения; указанием множества вершин и множества ребер (дуг); матрицей смежности; матрицей инцидентности. Способы задания графов

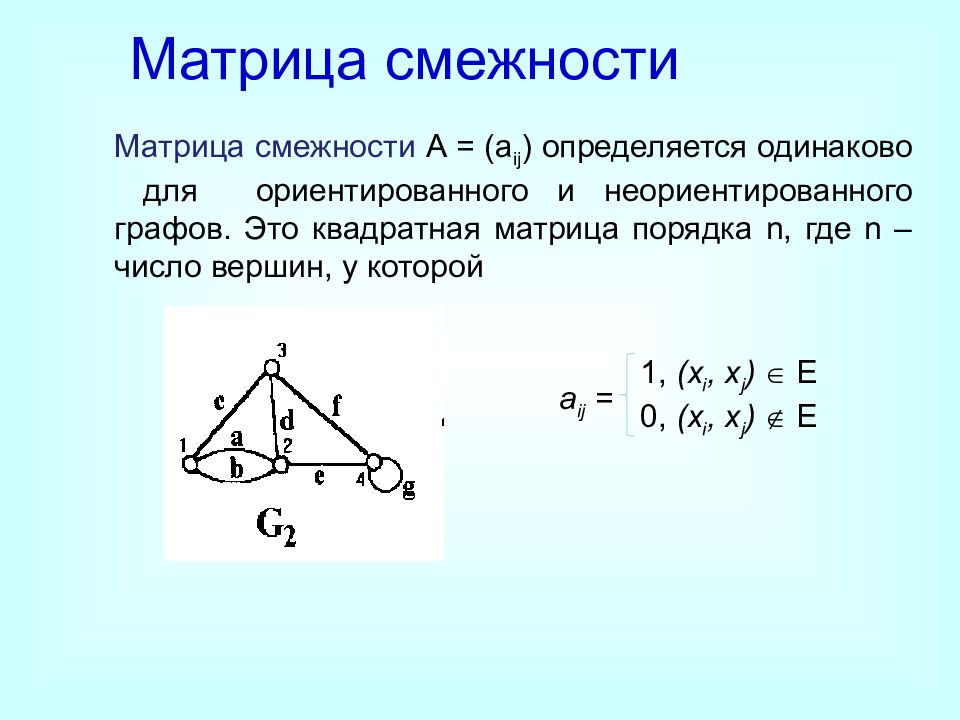

Матрица смежности A = ( a ij ) определяется одинаково для ориентированного и неориентированного графов. Это квадратная матрица порядка n, где n – число вершин, у которой Матрица смежности a ij = 1, (x i, x j ) E 0, (x i, x j ) E

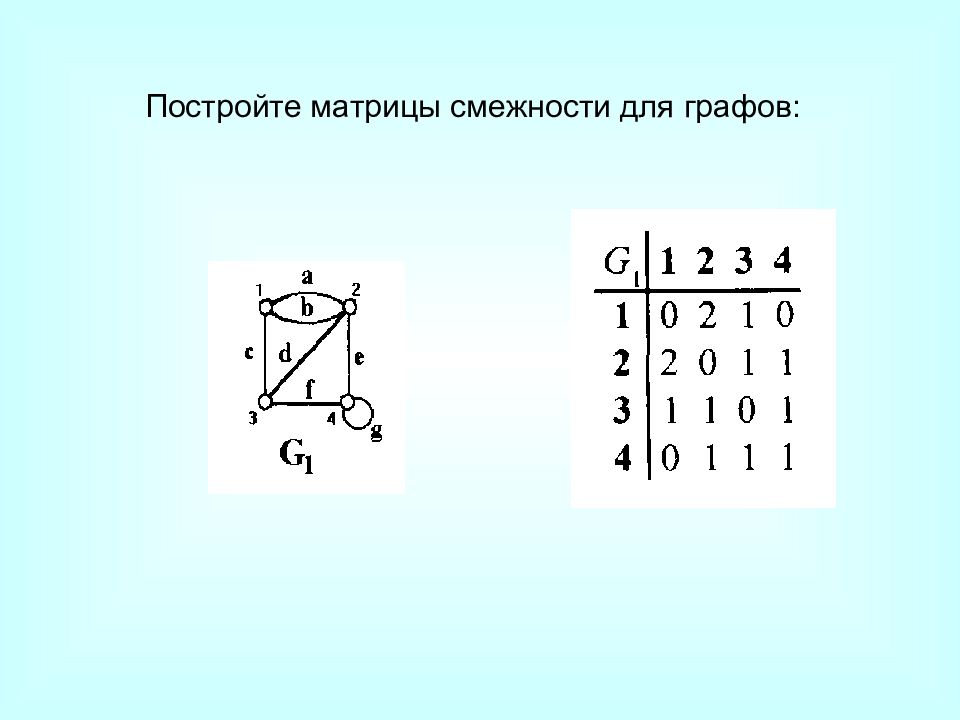

Постройте матрицы смежности для графов:

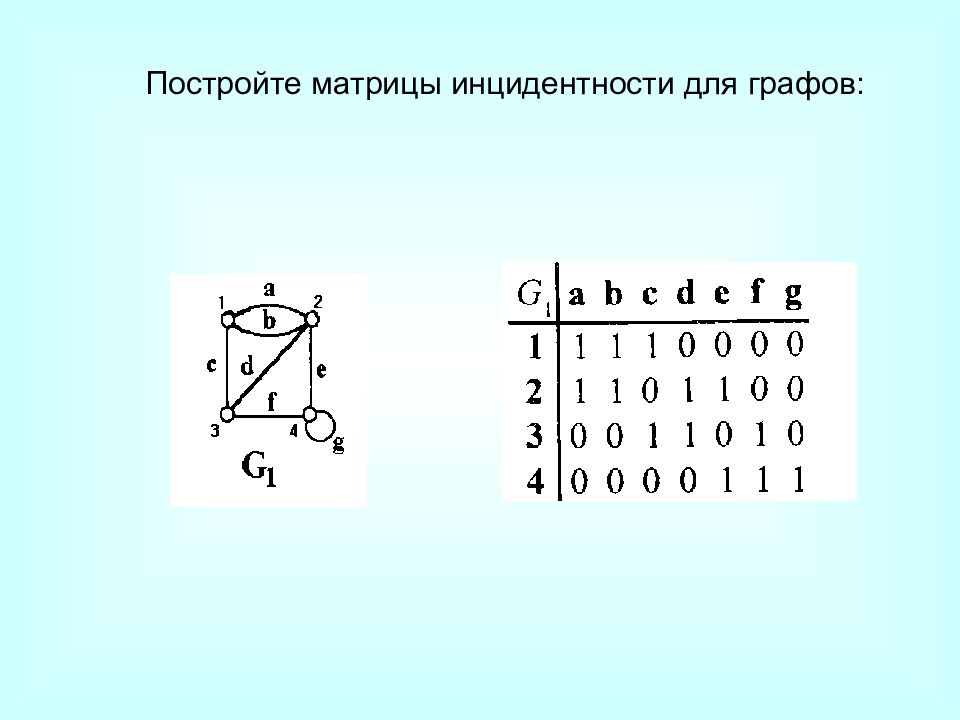

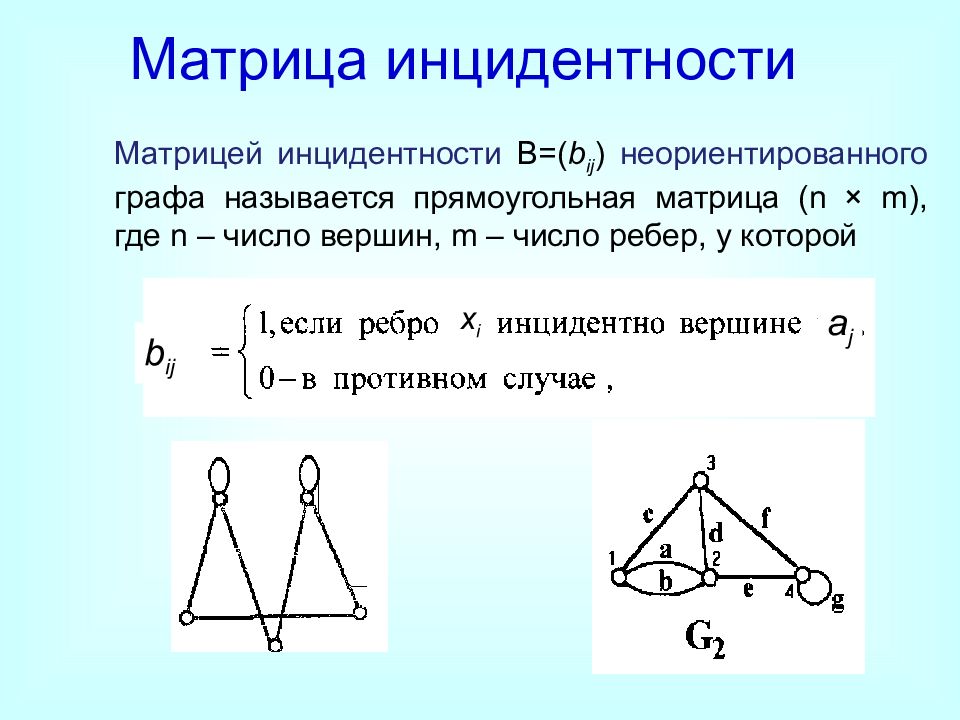

Матрица инцидентности Матрицей инцидентности B=( b ij ) неориентированного графа называется прямоугольная матрица ( n × m ), где n – число вершин, m – число ребер, у которой x i a j b ij
Постройте матрицы инцидентности для графов:
Графы – это замечательные математические объекты, с помощью, которых можно решать математические, экономические и логические задачи. Также можно решать различные головоломки и упрощать условия задач по физике, химии, электронике, автоматике. Графы используются при составлении карт и генеалогических древ. В математике даже есть специальный раздел, который так и называется: « Теория графов ». содержание
В одном дворе живут четыре друга. Вадим и шофер старше Сергея, Николай и слесарь занимаются боксом, Электрик-младший из друзей. По вечерам Андрей и токарь играют в домино против Сергея и электрика. Определите профессию каждого из друзей. Условие задачи

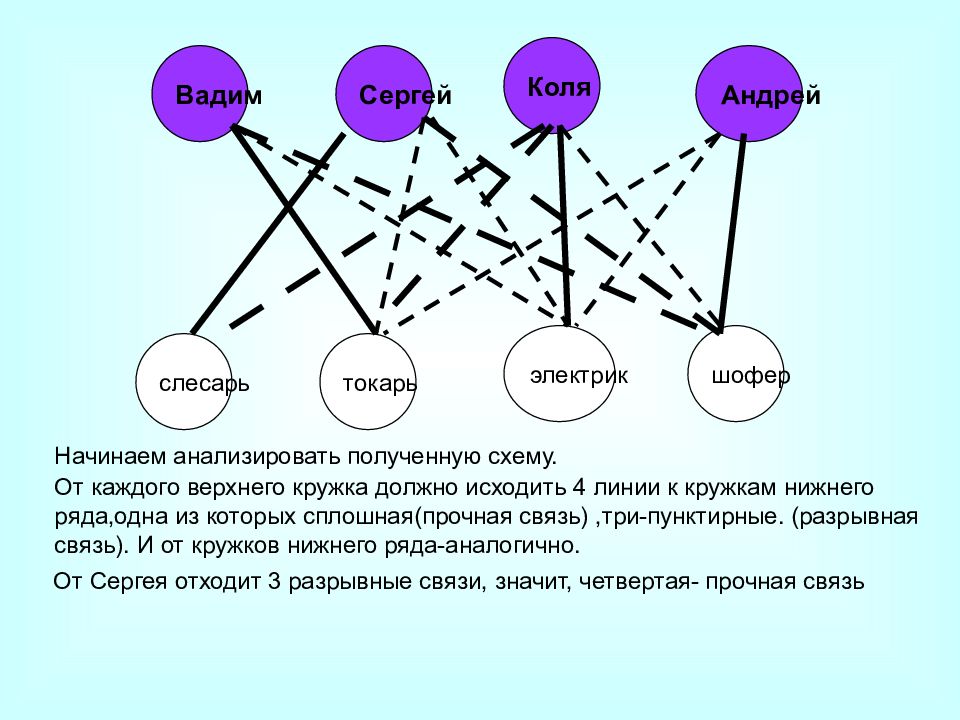

Вадим Коля Сергей Андрей слесарь токарь электрик шофер Начинаем анализировать полученную схему. От каждого верхнего кружка должно исходить 4 линии к кружкам нижнего ряда,одна из которых сплошная(прочная связь), три-пунктирные. (разрывная связь). И от кружков нижнего ряда-аналогично. От Сергея отходит 3 разрывные связи, значит, четвертая- прочная связь

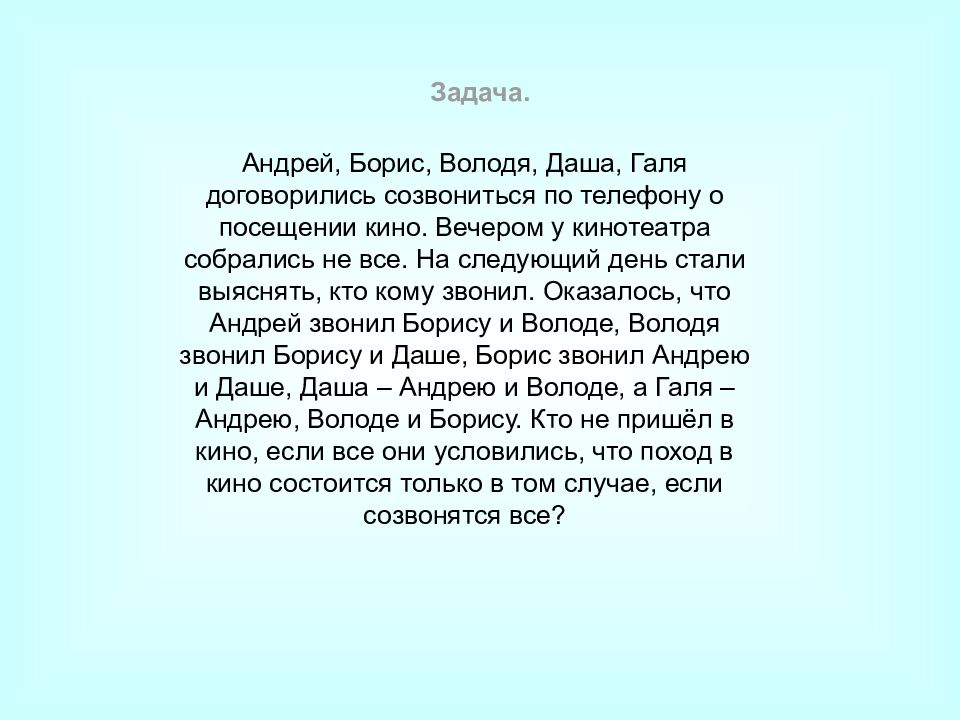

Андрей, Борис, Володя, Даша, Галя договорились созвониться по телефону о посещении кино. Вечером у кинотеатра собрались не все. На следующий день стали выяснять, кто кому звонил. Оказалось, что Андрей звонил Борису и Володе, Володя звонил Борису и Даше, Борис звонил Андрею и Даше, Даша – Андрею и Володе, а Галя – Андрею, Володе и Борису. Кто не пришёл в кино, если все они условились, что поход в кино состоится только в том случае, если созвонятся все? Задача.
