доцент Дмитриев П.Н. кафедра РМПИ 1

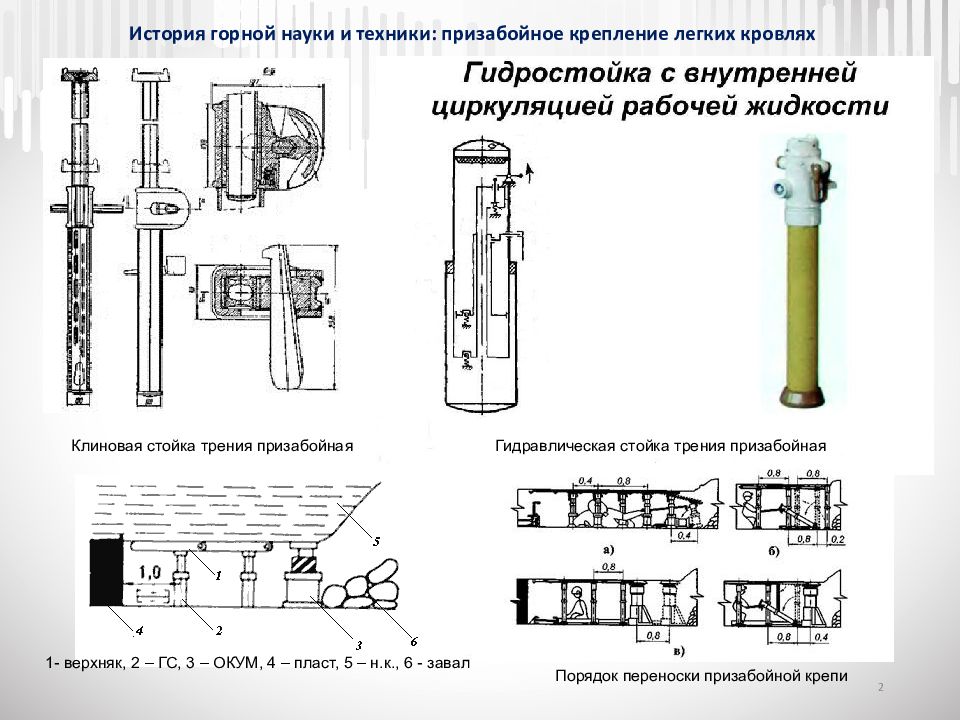

2 История горной науки и техники: призабойное крепление легких кровлях Клиновая стойка трения призабойная Гидравлическая стойка трения призабойная Порядок переноски призабойной крепи 1- верхняк, 2 – ГС, 3 – ОКУМ, 4 – пласт, 5 – н.к., 6 - завал

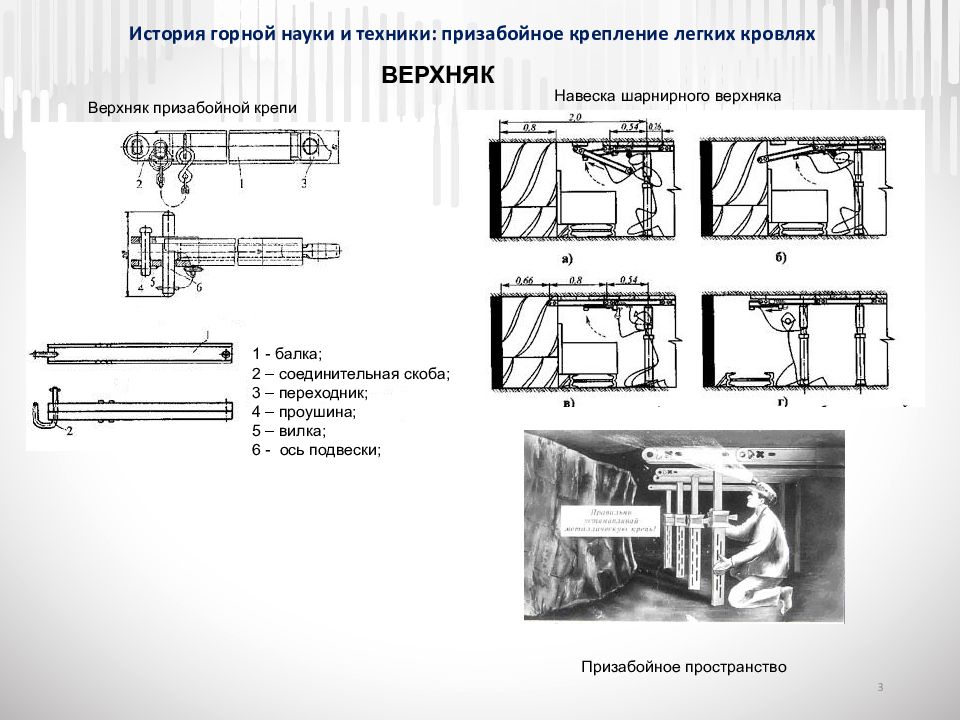

3 История горной науки и техники: призабойное крепление легких кровлях Призабойное пространство Навеска шарнирного верхняка Верхняк призабойной крепи ВЕРХНЯК 1 - балка; 2 – соединительная скоба; 3 – переходник; 4 – проушина; 5 – вилка; 6 - ось подвески;

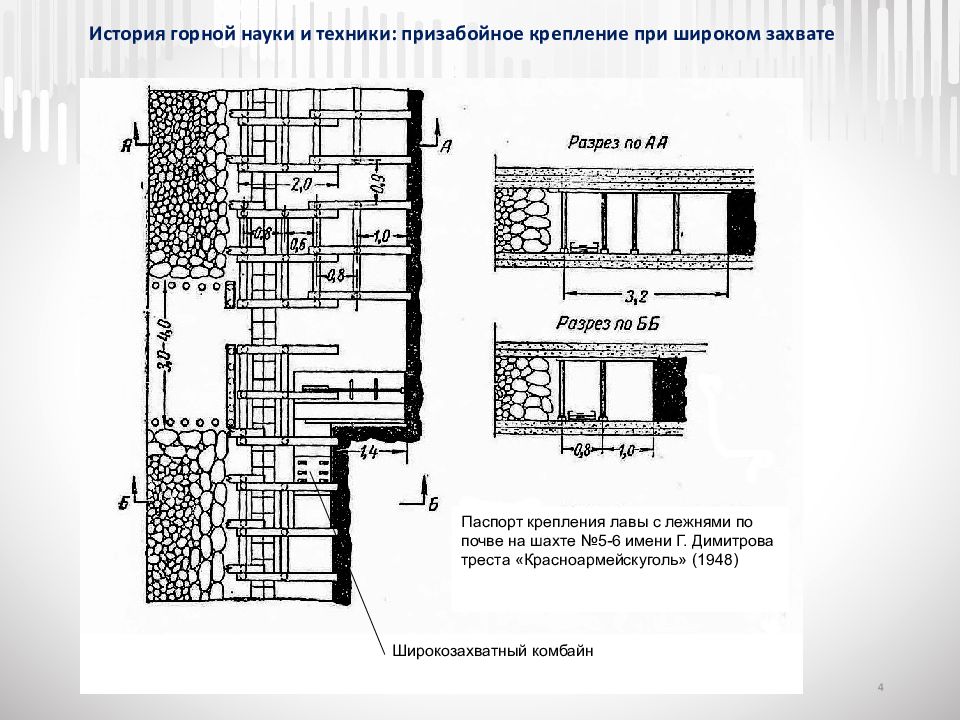

4 История горной науки и техники: призабойное крепление при широком захвате Паспорт крепления лавы с лежнями по почве на шахте №5-6 имени Г. Димитрова треста «Красноармейскуголь» (1948) Широкозахватный комбайн

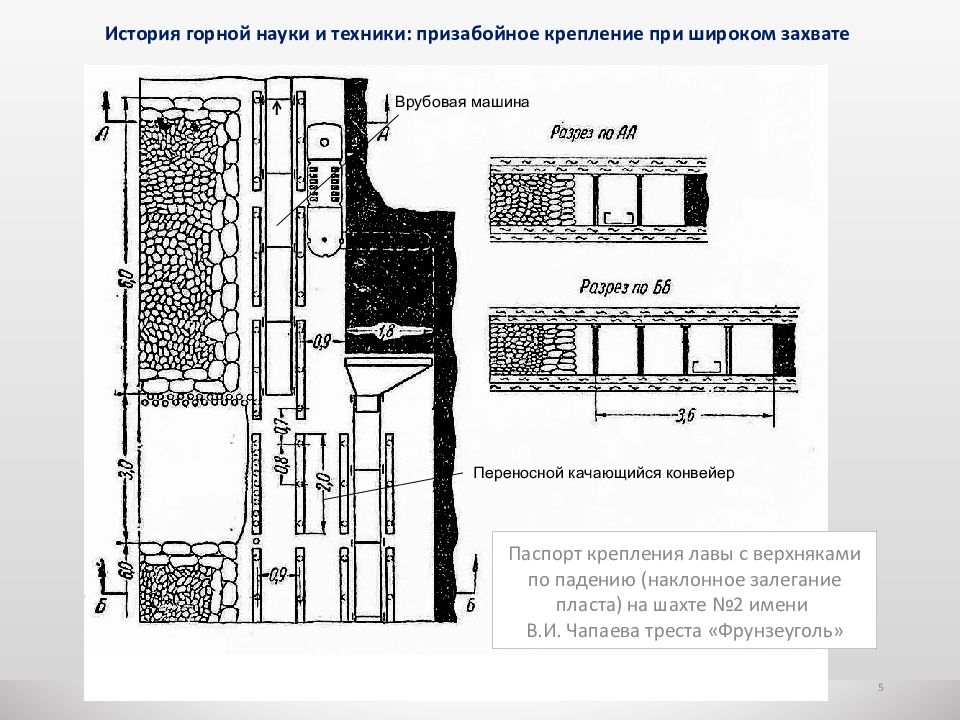

v 5 История горной науки и техники: призабойное крепление при широком захвате Паспорт крепления лавы с верхняками по падению (наклонное залегание пласта) на шахте №2 имени В.И. Чапаева треста « Фрунзеуголь » Врубовая машина Переносной качающийся конвейер

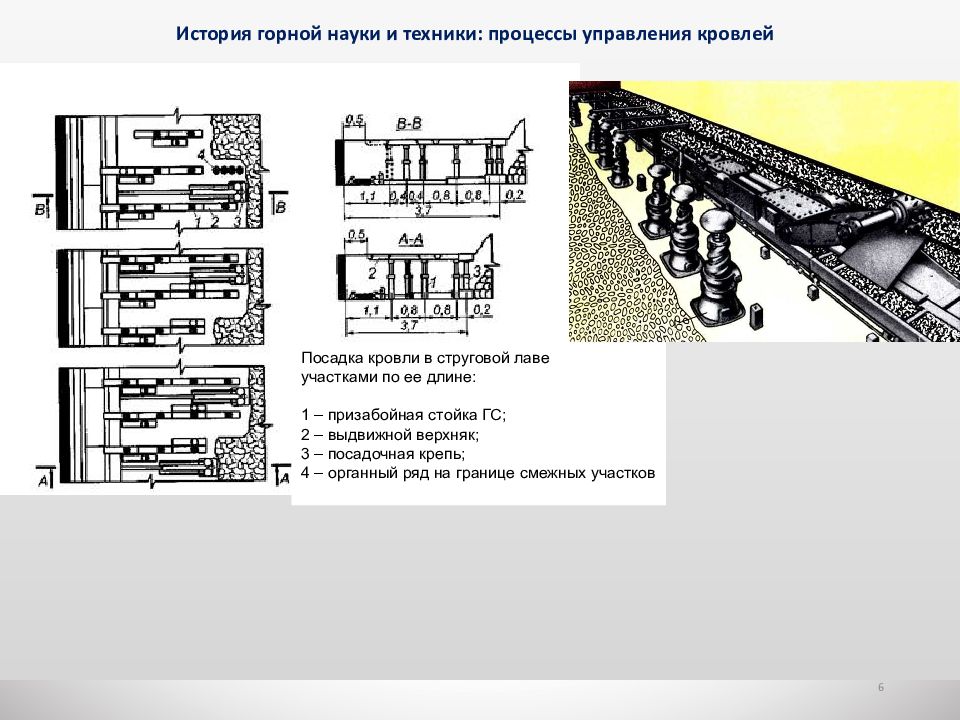

v 6 История горной науки и техники: процессы управления кровлей Посадка кровли в струговой лаве участками по ее длине: 1 – призабойная стойка ГС; 2 – выдвижной верхняк; 3 – посадочная крепь; 4 – органный ряд на границе смежных участков

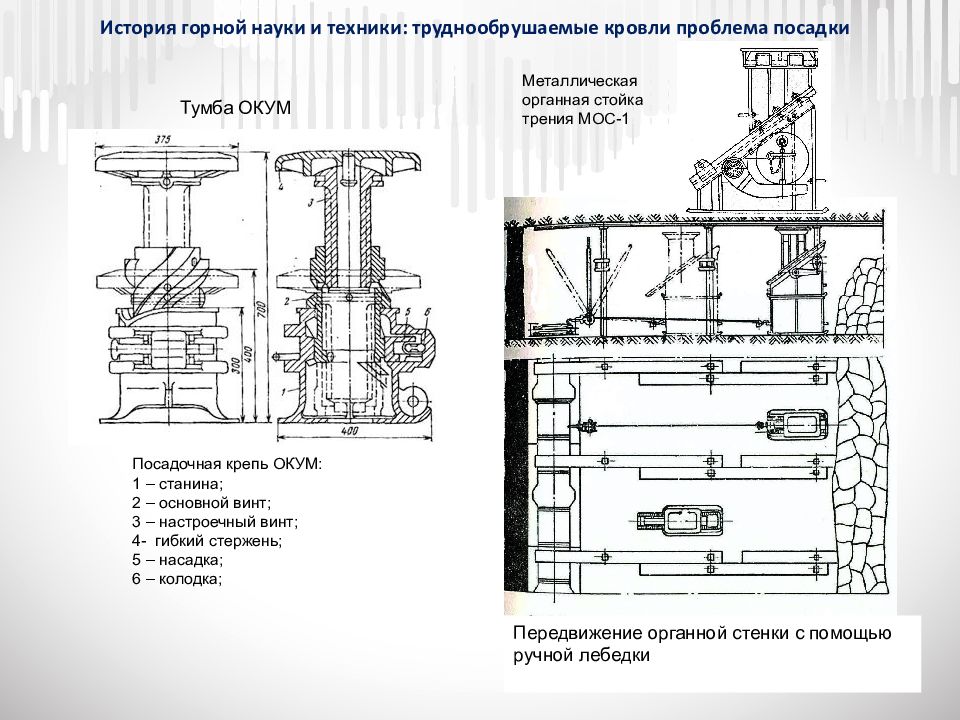

7 История горной науки и техники: труднообрушаемые кровли проблема посадки Металлическая органная стойка трения МОС-1 Передвижение органной стенки с помощью ручной лебедки Посадочная крепь ОКУМ: 1 – станина; 2 – основной винт; 3 – настроечный винт; 4- гибкий стержень; 5 – насадка; 6 – колодка; Тумба ОКУМ

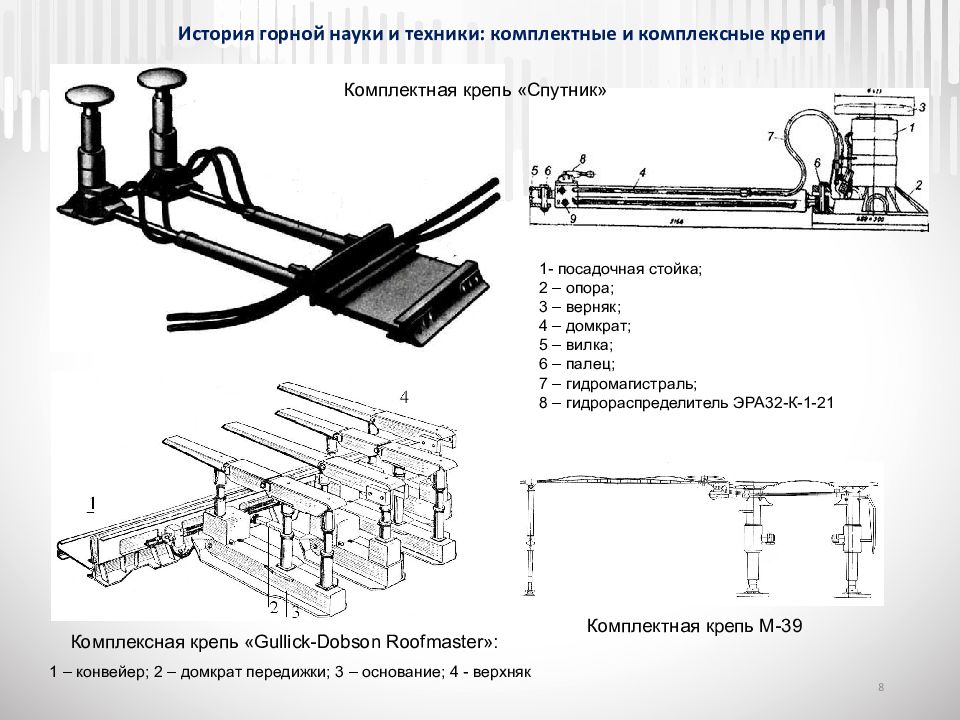

8 История горной науки и техники: комплектные и комплексные крепи 1- посадочная стойка; 2 – опора; 3 – верняк; 4 – домкрат; 5 – вилка; 6 – палец; 7 – гидромагистраль; 8 – гидрораспределитель ЭРА32-К-1-21 Комплектная крепь М-39 Комплексная крепь « Gullick-Dobson Roofmaster »: Комплектная крепь «Спутник» 1 – конвейер; 2 – домкрат передижки; 3 – основание; 4 - верхняк

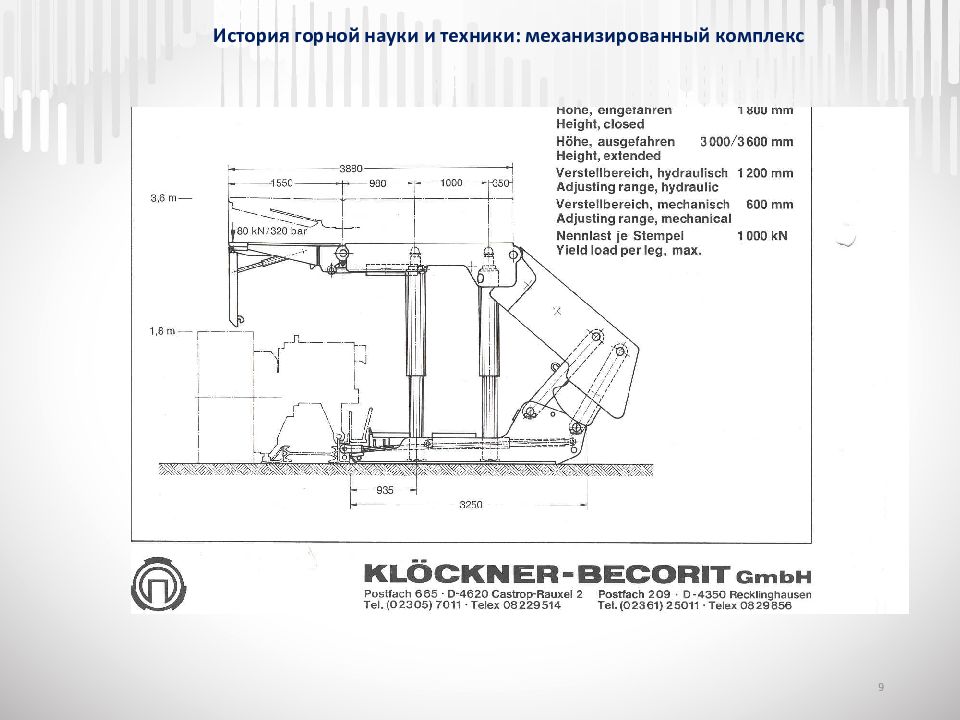

9 История горной науки и техники: механизированный комплекс
