Учитель технологии МБУ Школа70 Борисов Владимир Владимирович
Графика — понятная, удобная, экономичная, чёткая и наглядная форма обмена информацией. С древнейших времён люди использовали графику, они изображали на рисунках уклад жизни, охоту, рыбалку, природу, животный мир. Развитие науки и техники привело к необходимости в обмене технической информацией, например при строительстве домов или создании новых машин. Для этих целей стали использовать чертежи — один из видов графических изображений.

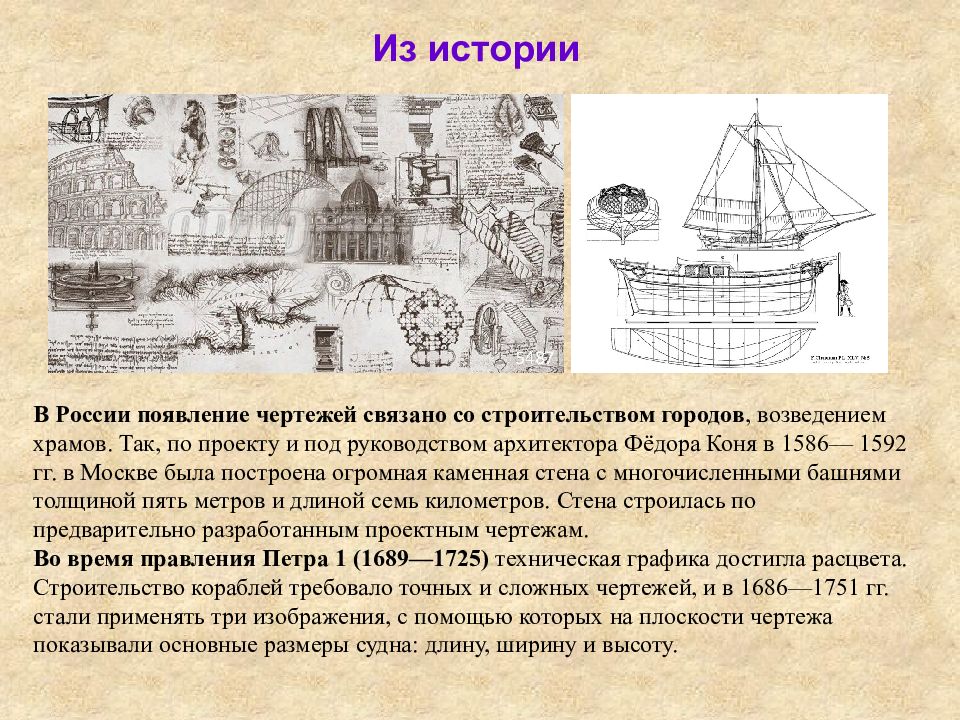

В России появление чертежей связано со строительством городов, возведением храмов. Так, по проекту и под руководством архитектора Фёдора Коня в 1586— 1592 гг. в Москве была построена огромная каменная стена с многочисленными башнями толщиной пять метров и длиной семь километров. Стена строилась по предварительно разработанным проектным чертежам. Во время правления Петра 1 (1689—1725) техническая графика достигла расцвета. Строительство кораблей требовало точных и сложных чертежей, и в 1686—1751 гг. стали применять три изображения, с помощью которых на плоскости чертежа показывали основные размеры судна: длину, ширину и высоту.

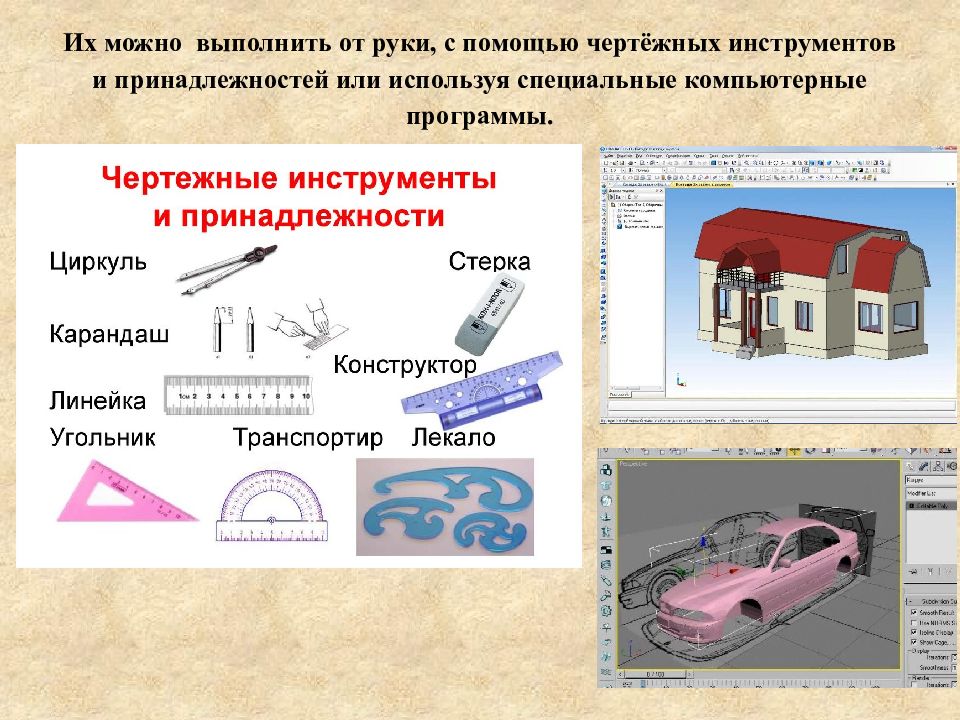

На уроках технологии основными видами графических изображений, с которыми вы будете работать, станут: наброски, эскизы, технические рисунки, технологические карты. планы, схемы, чертежи, графики.

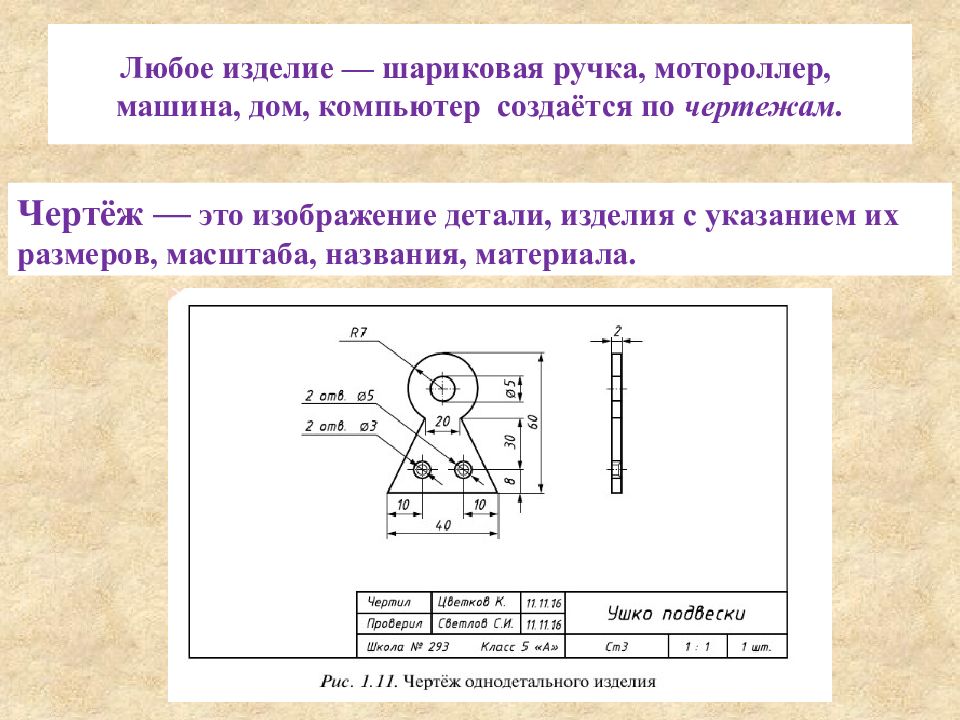

Чертёж — это изображение детали, изделия с указанием их размеров, масштаба, названия, материала.

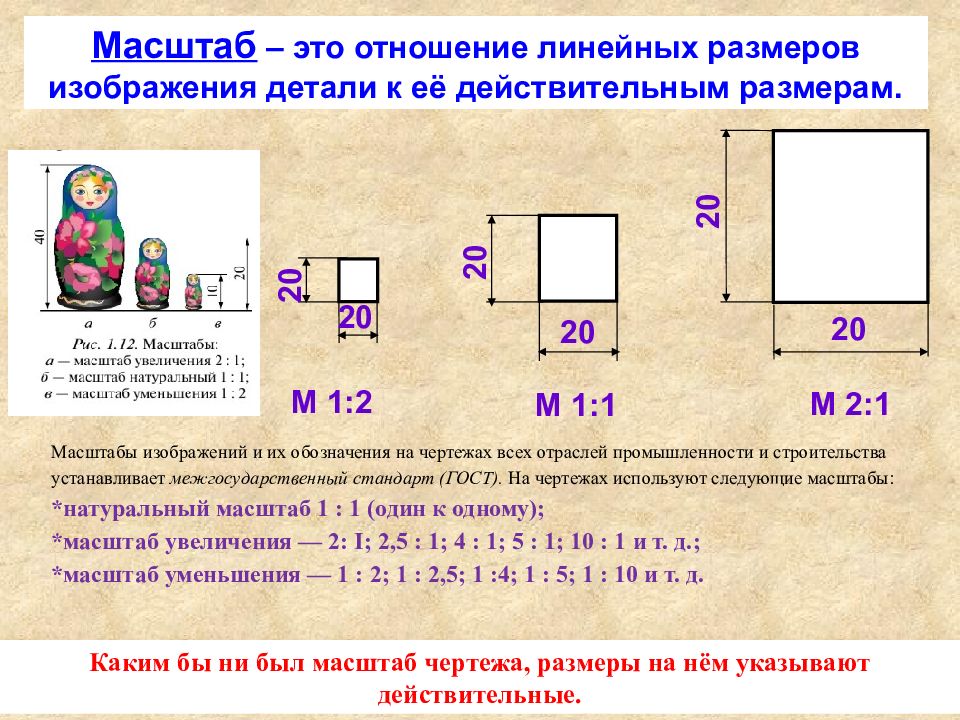

Масштаб – это отношение линейных размеров изображения детали к её действительным размерам. 20 20 20 20 20 20 М 1:1 М 1:2 М 2:1 Масштабы изображений и их обозначения на чертежах всех отраслей промышленности и строительства устанавливает межгосударственный стандарт (ГОСТ). На чертежах используют следующие масштабы: *натуральный масштаб 1 : 1 (один к одному); *масштаб увеличения — 2: I; 2,5 : 1; 4 : 1; 5 : 1; 10 : 1 и т. д.; *масштаб уменьшения — 1 : 2; 1 : 2,5; 1 :4; 1 : 5; 1 : 10 и т. д. Каким бы ни был масштаб чертежа, размеры на нём указывают действительные.

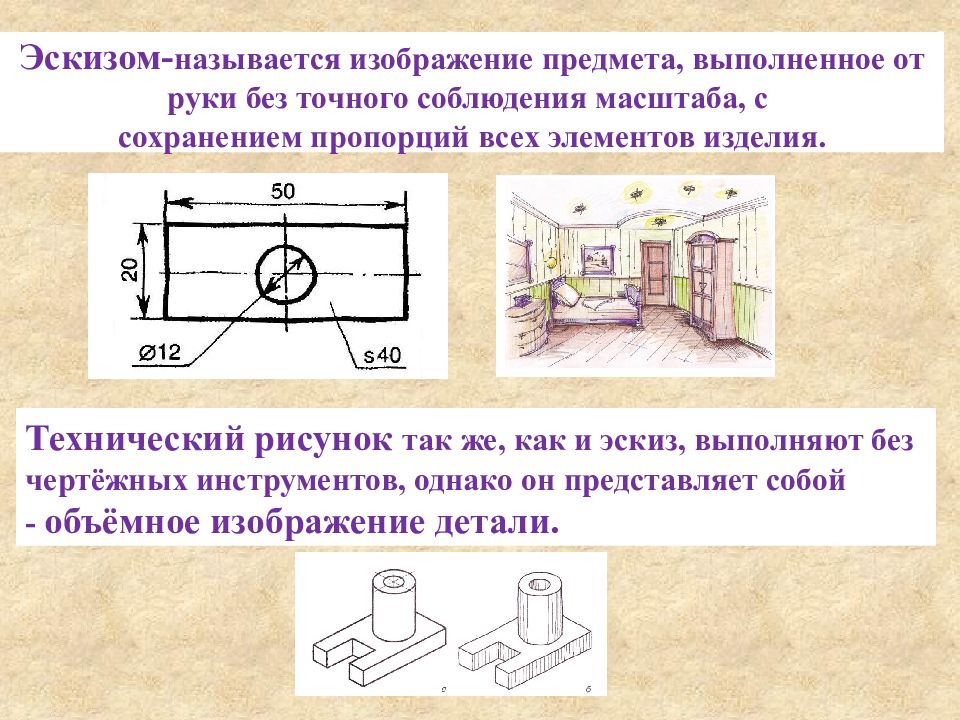

Технический рисунок так же, как и эскиз, выполняют без чертёжных инструментов, однако он представляет собой - объёмное изображение детали.

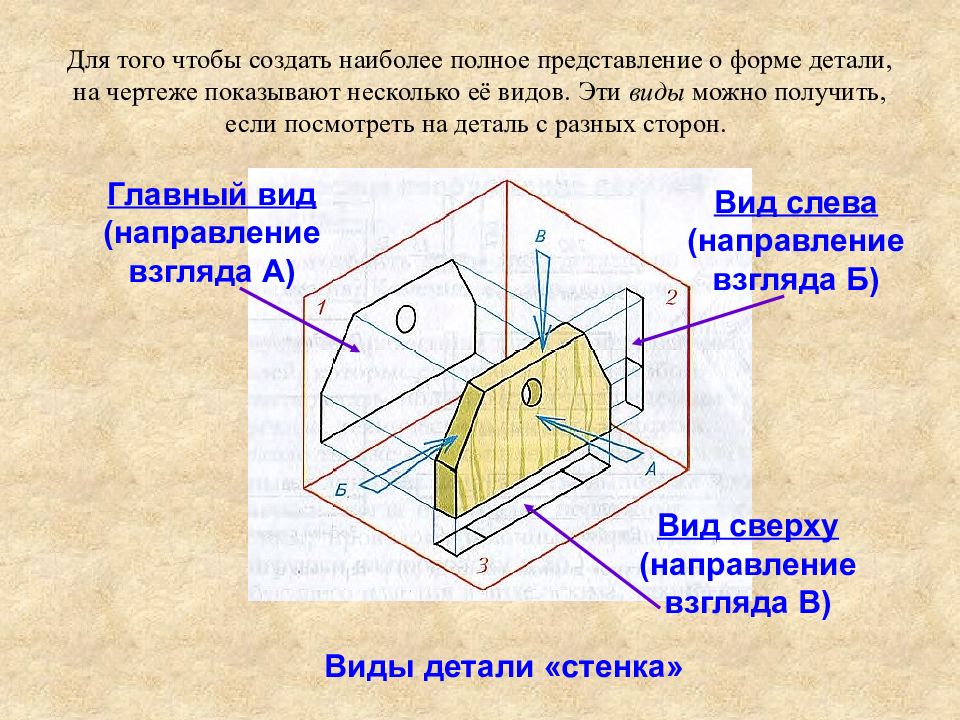

Главный вид (направление взгляда А) Вид слева (направление взгляда Б) Вид сверху (направление взгляда В) Виды детали «стенка»

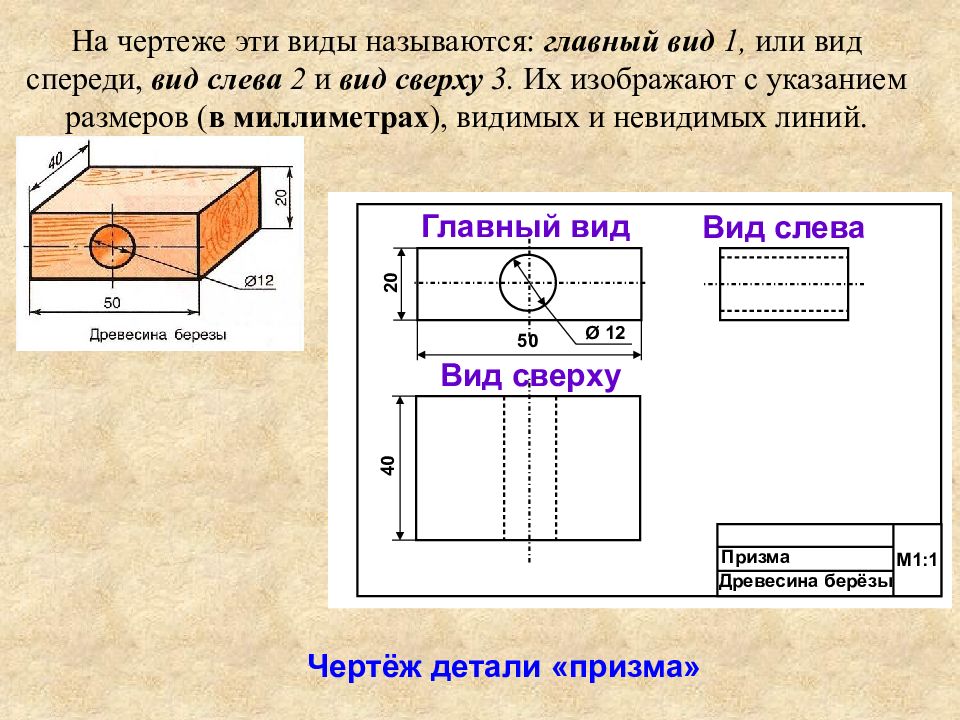

Чертёж детали «призма» Призма Древесина берёзы М1:1 50 20 40 Главный вид Вид слева Вид сверху Ø 12

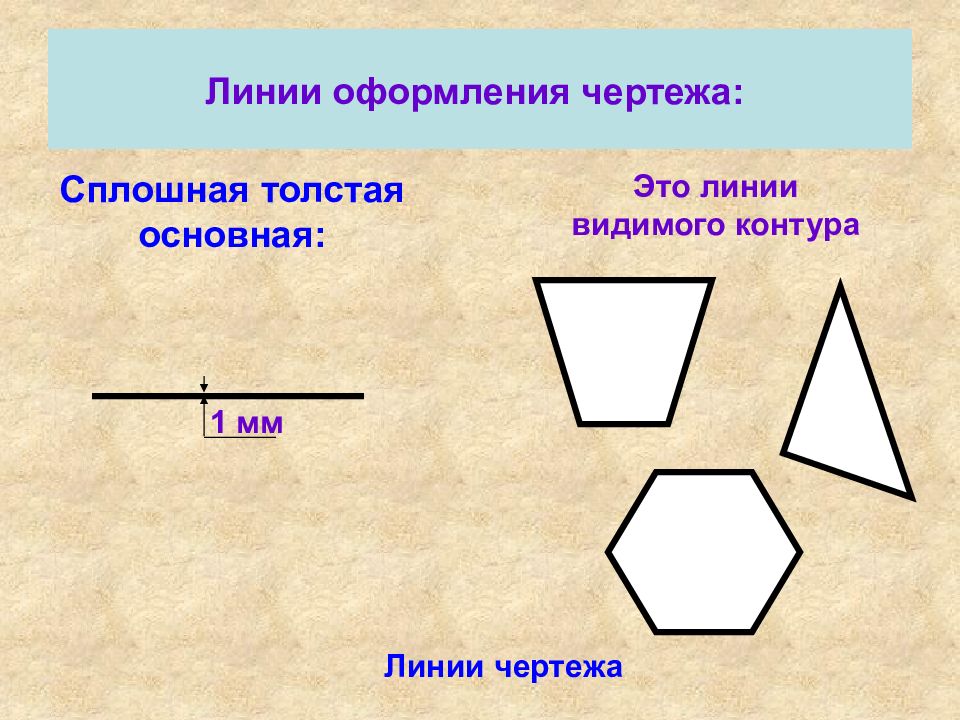

Линии чертежа Сплошная толстая основная: 1 мм Это линии видимого контура

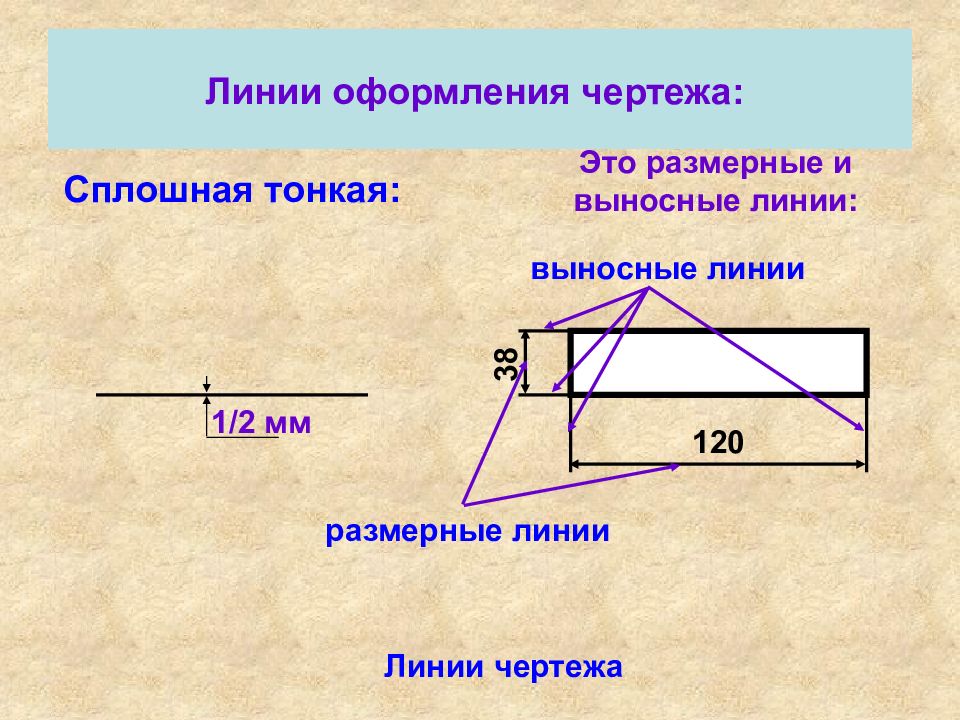

Линии чертежа Сплошная тонкая: 1/2 мм Это размерные и выносные линии: 120 38 размерные линии выносные линии

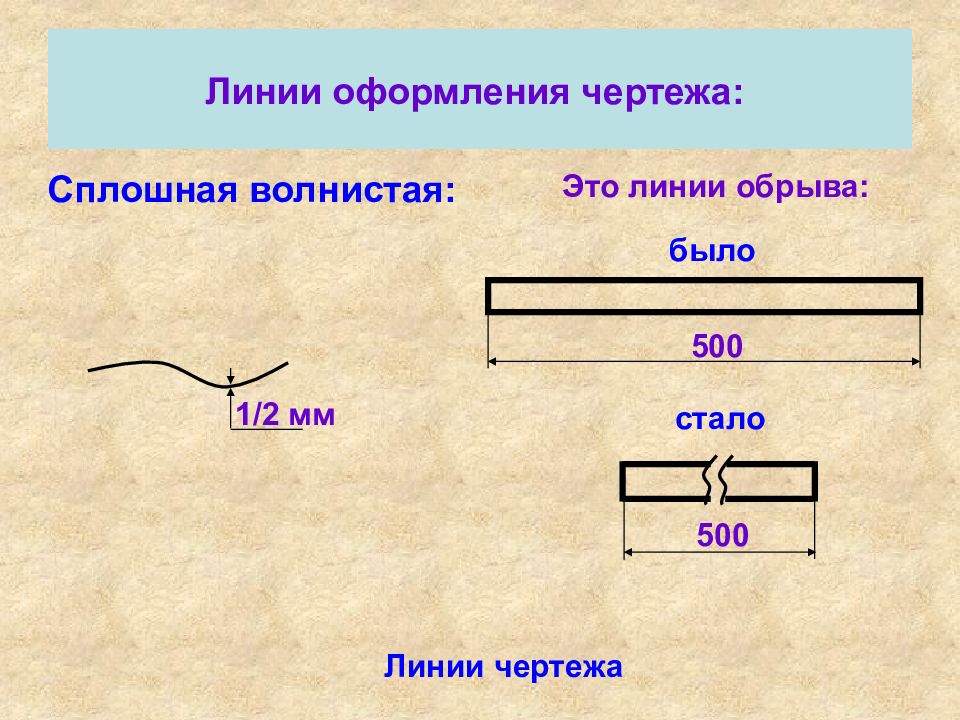

Линии чертежа Сплошная волнистая: Это линии обрыва: 1/2 мм 500 было стало 500

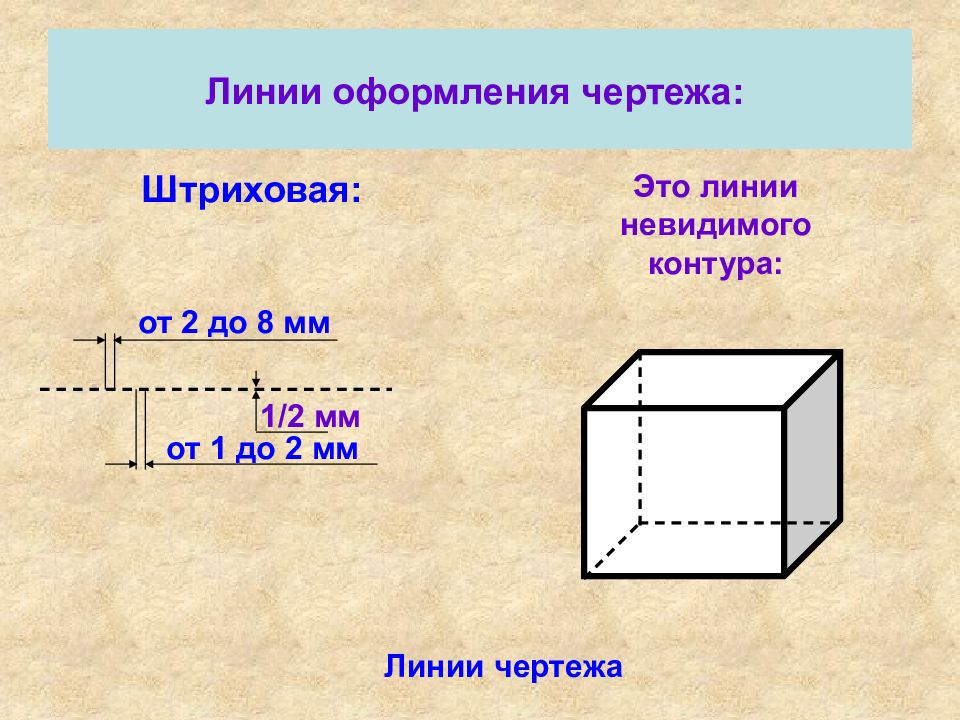

Линии чертежа Штриховая: Это линии невидимого контура: 1/2 мм от 2 до 8 мм от 1 до 2 мм

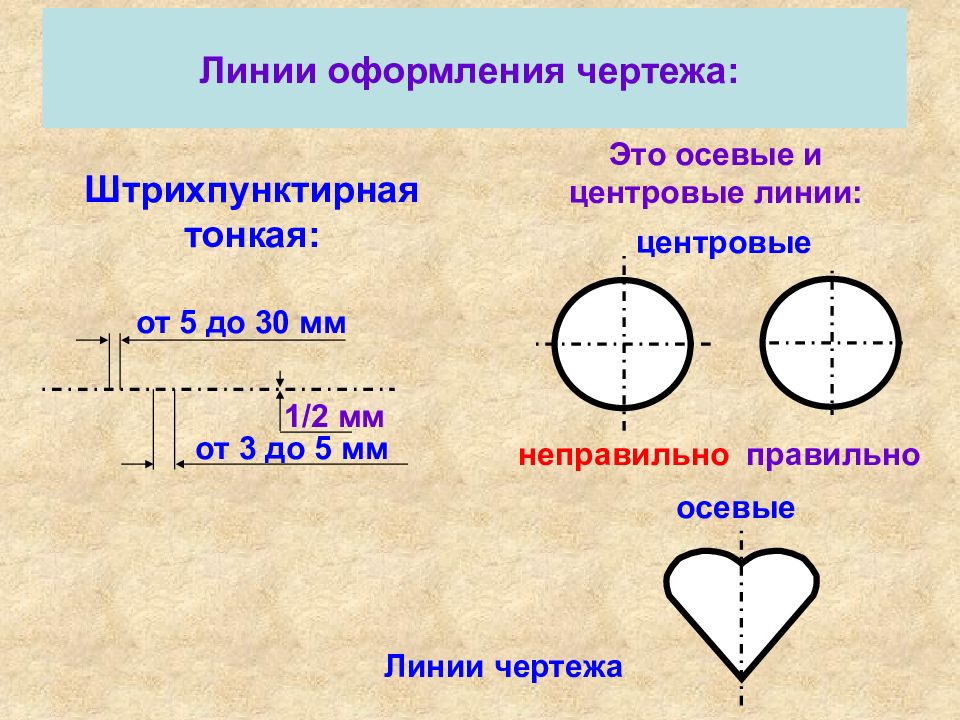

Линии чертежа Штрихпунктирная тонкая: Это осевые и центровые линии: 1/2 мм от 5 до 30 мм от 3 до 5 мм центровые неправильно правильно осевые

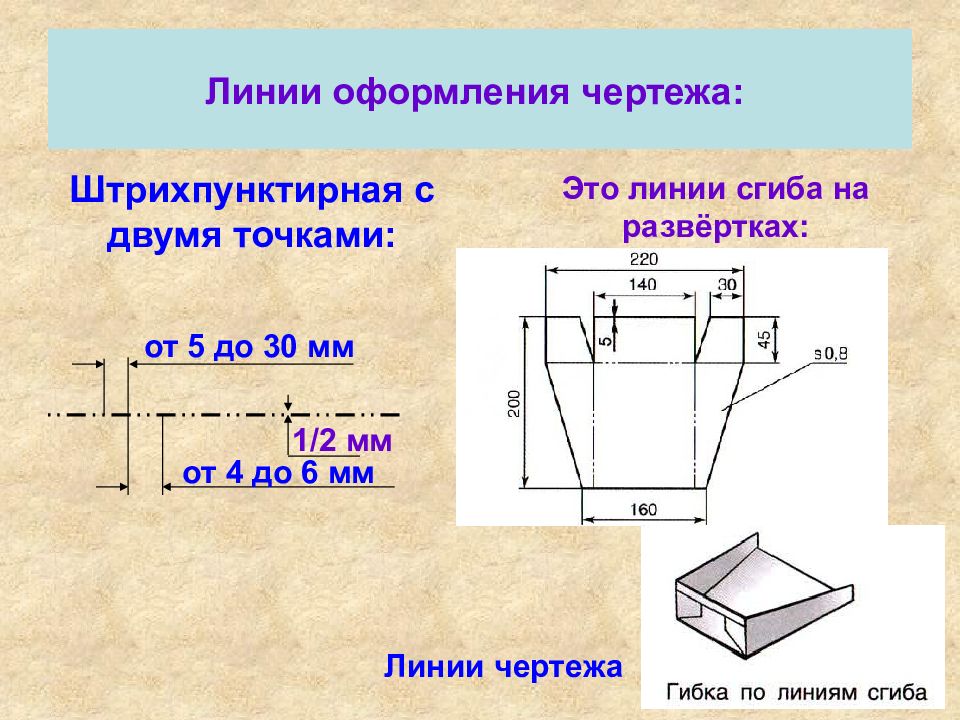

Линии чертежа Штрихпунктирная с двумя точками: Это линии сгиба на развёртках: 1/2 мм от 5 до 30 мм от 4 до 6 мм

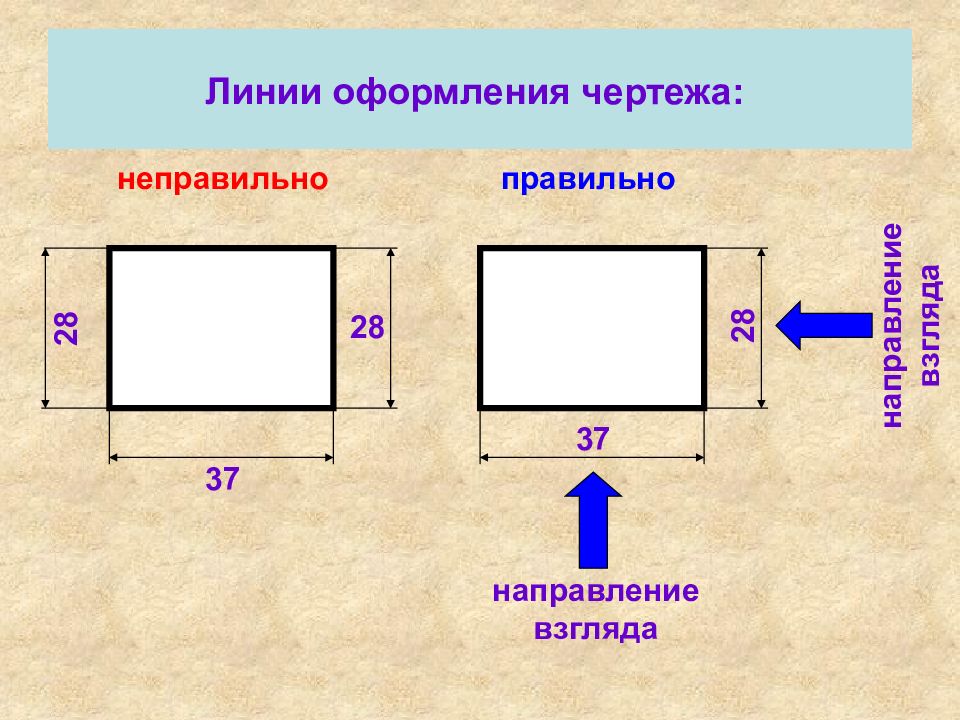

неправильно правильно 37 28 28 37 28 направление взгляда направление взгляда

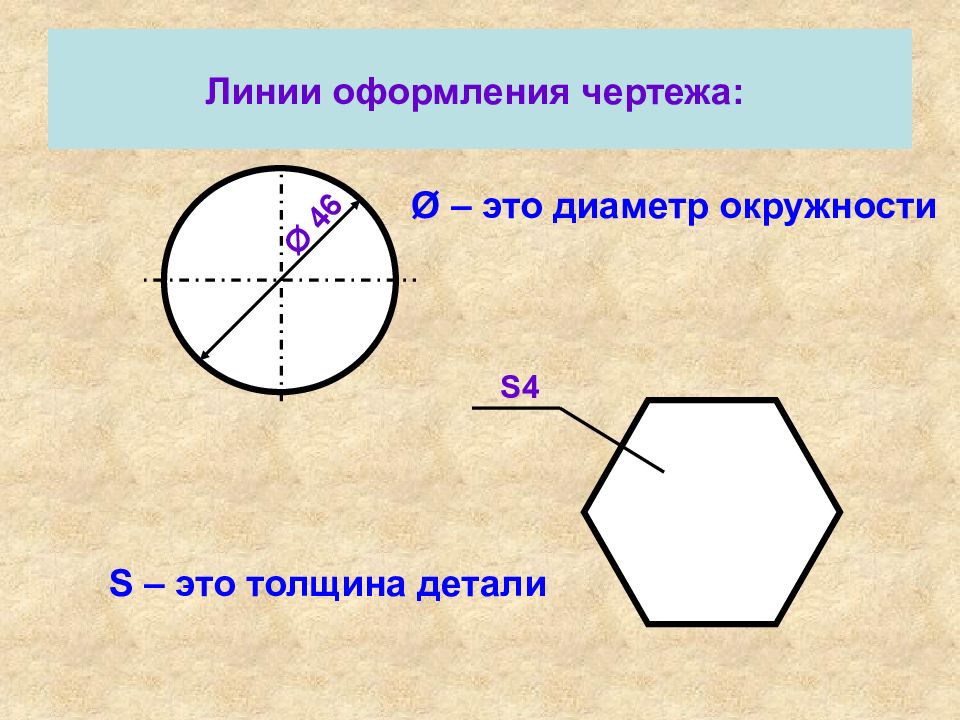

Ø 46 Ø – это диаметр окружности S4 S – это толщина детали

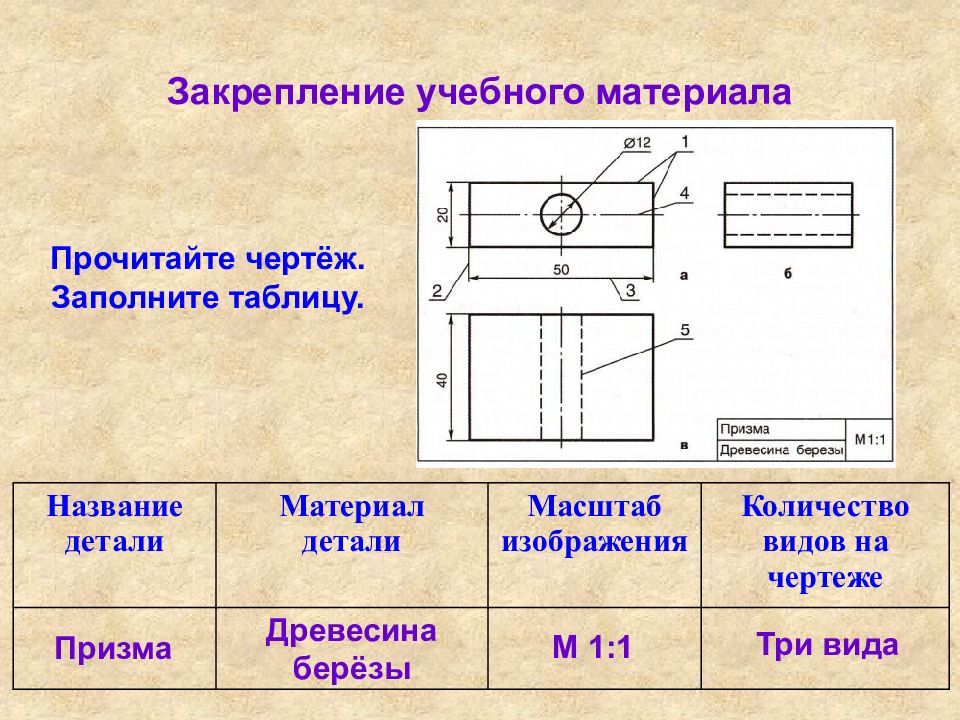

Название детали Материал детали Масштаб изображения Количество видов на чертеже Прочитайте чертёж. Заполните таблицу. Призма Древесина берёзы М 1:1 Три вида

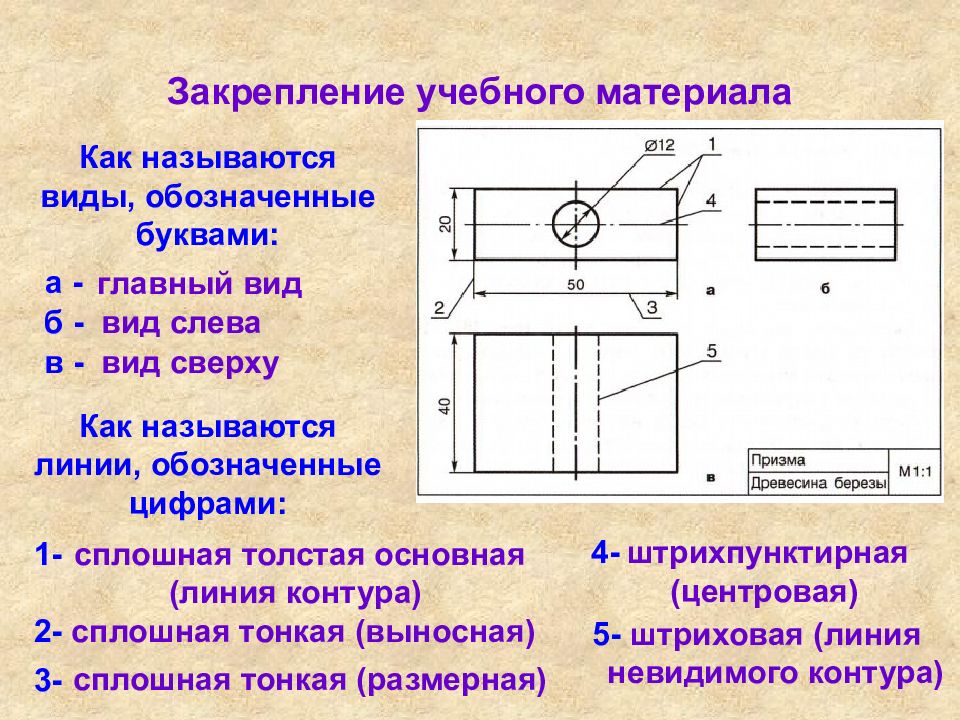

Как называются виды, обозначенные буквами: а - б - в - главный вид вид слева вид сверху Как называются линии, обозначенные цифрами: 1- 2- 3- 4- 5- сплошная толстая основная (линия контура) сплошная тонкая (выносная) сплошная тонкая (размерная) штрихпунктирная (центровая) штриховая (линия невидимого контура)

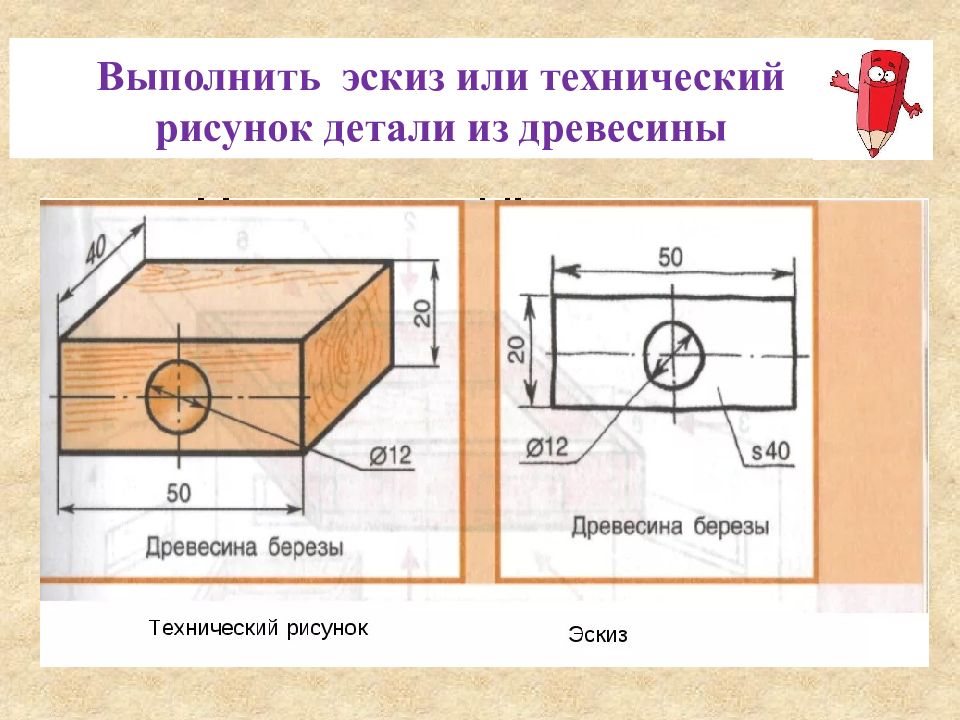

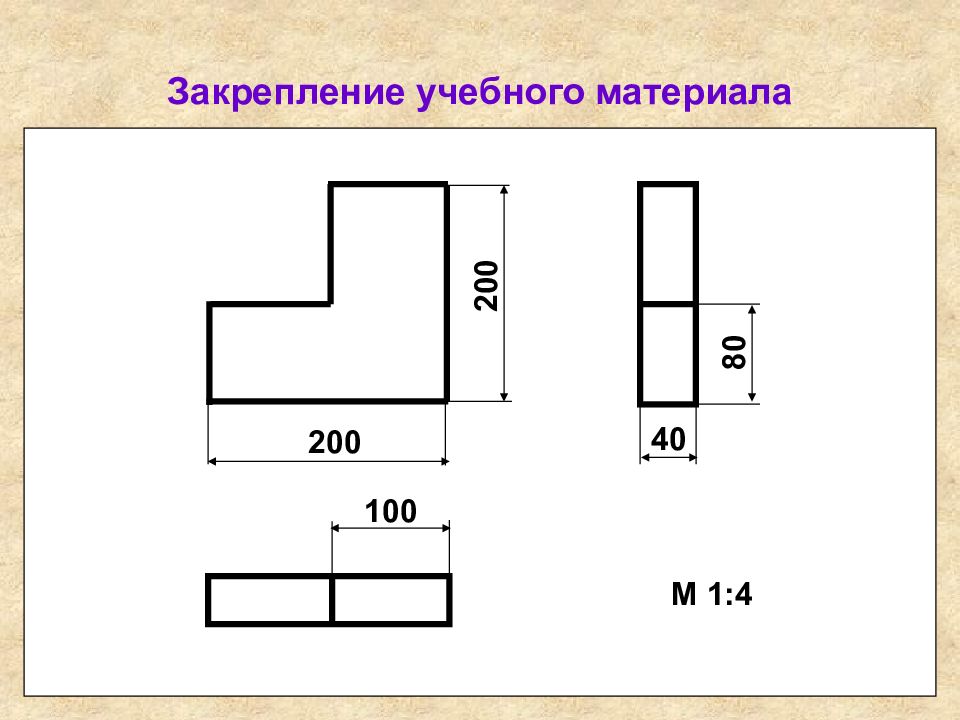

Выполните в рабочей тетради эскиз или технический рисунок детали из древесины, изображённой на рисунке, в масштабе М 1:4. 40 100 80 200 200 200 200 100 40 80 М 1:4

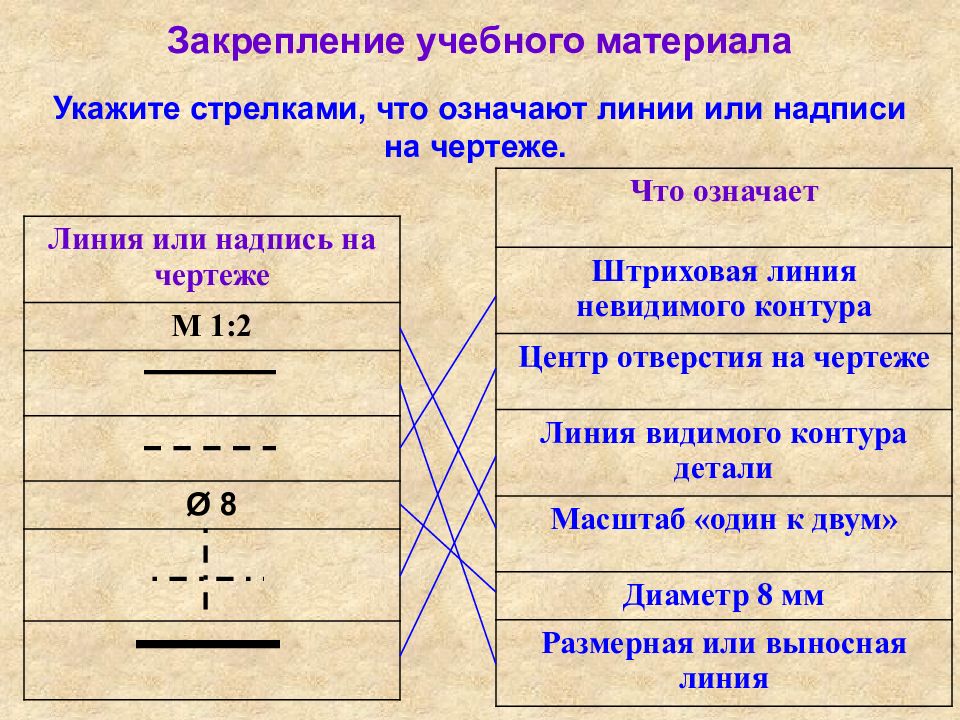

Укажите стрелками, что означают линии или надписи на чертеже. Линия или надпись на чертеже М 1:2 Ø 8 Что означает Штриховая линия невидимого контура Центр отверстия на чертеже Линия видимого контура детали Масштаб «один к двум» Диаметр 8 мм Размерная или выносная линия

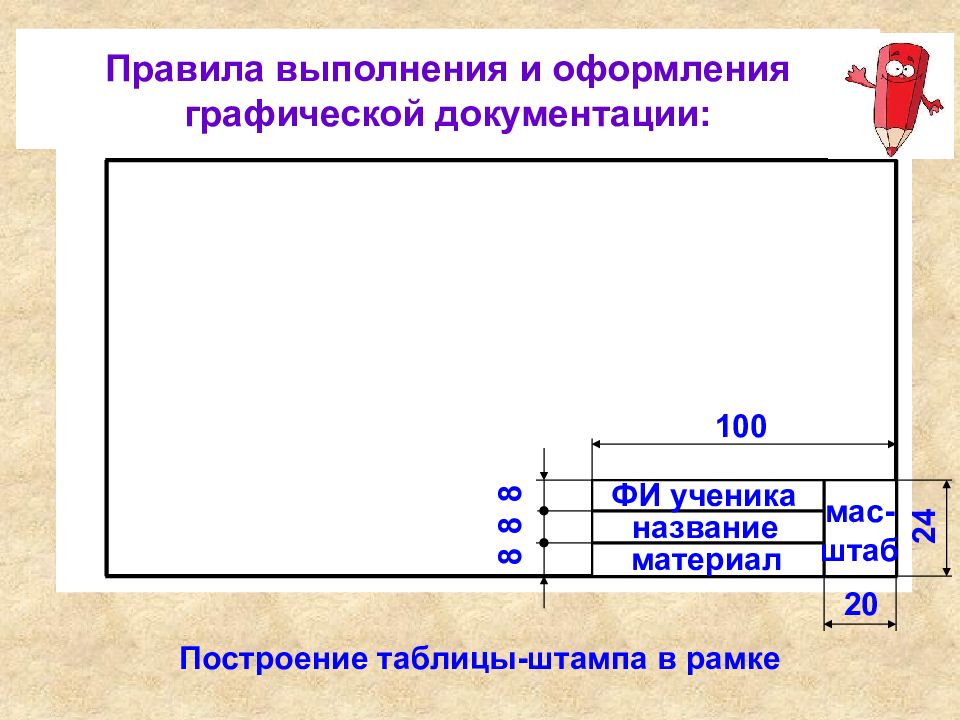

Построение таблицы-штампа в рамке 100 24 20 8 8 8 ФИ ученика название материал мас-штаб

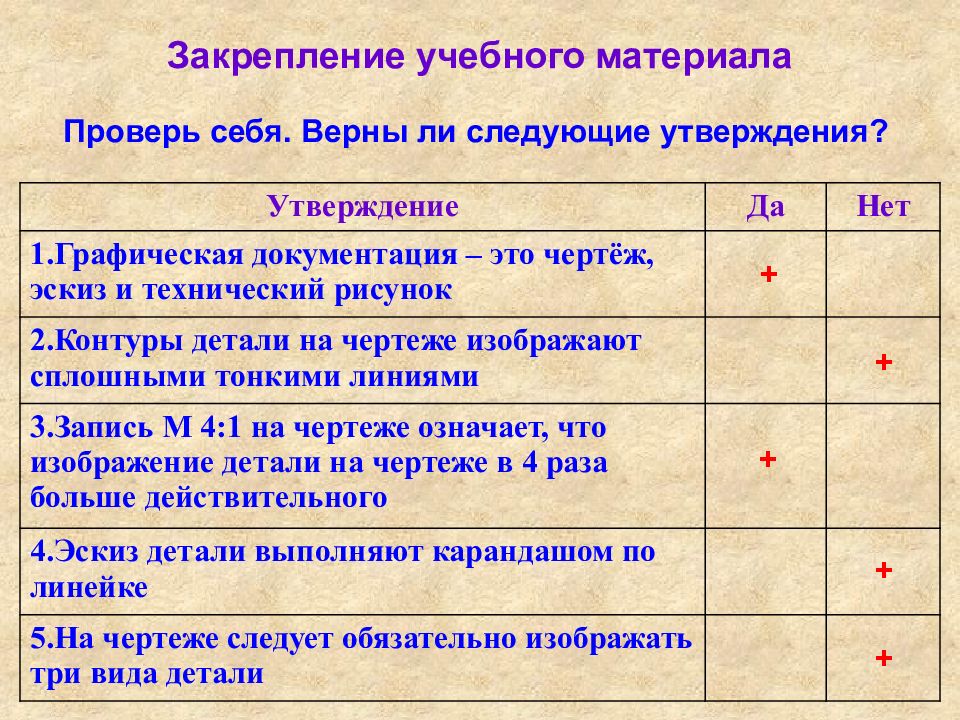

Проверь себя. Верны ли следующие утверждения? Утверждение Да Нет 1.Графическая документация – это чертёж, эскиз и технический рисунок 2.Контуры детали на чертеже изображают сплошными тонкими линиями 3.Запись М 4:1 на чертеже означает, что изображение детали на чертеже в 4 раза больше действительного 4.Эскиз детали выполняют карандашом по линейке 5.На чертеже следует обязательно изображать три вида детали + + + + +
- Повторить ( § 3.) записи в тетради. - П опробовать выполнить на компьютере эскиз несложной детали из древесины, распечатать его и вклеить в рабочую тетрадь или поместить в портфолио.
