Ведущий инженер РТРС Гаврилов А.Ю. Педагог МОУ СОШ №15 Григоричев А.С.

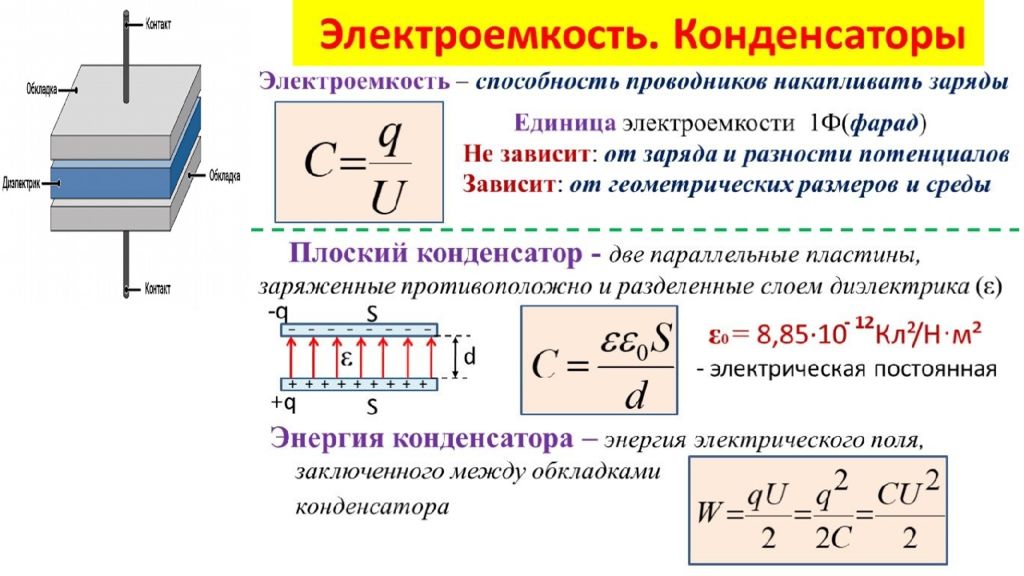

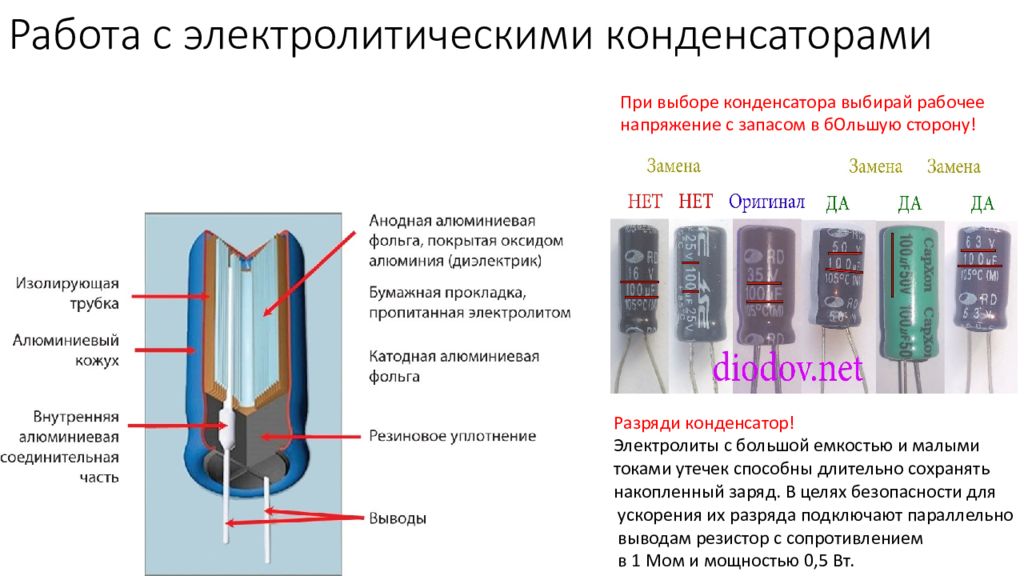

Разряди конденсатор! Электролиты с большой емкостью и малыми токами утечек способны длительно сохранять накопленный заряд. В целях безопасности для ускорения их разряда подключают параллельно выводам резистор с сопротивлением в 1 Мом и мощностью 0,5 Вт. При выборе конденсатора выбирай рабочее напряжение с запасом в бОльшую сторону!

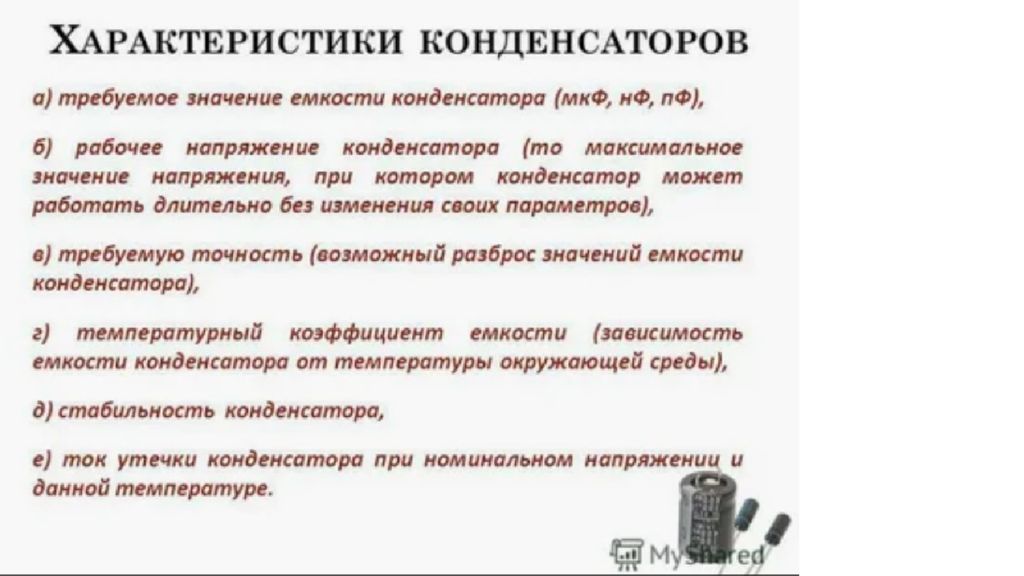

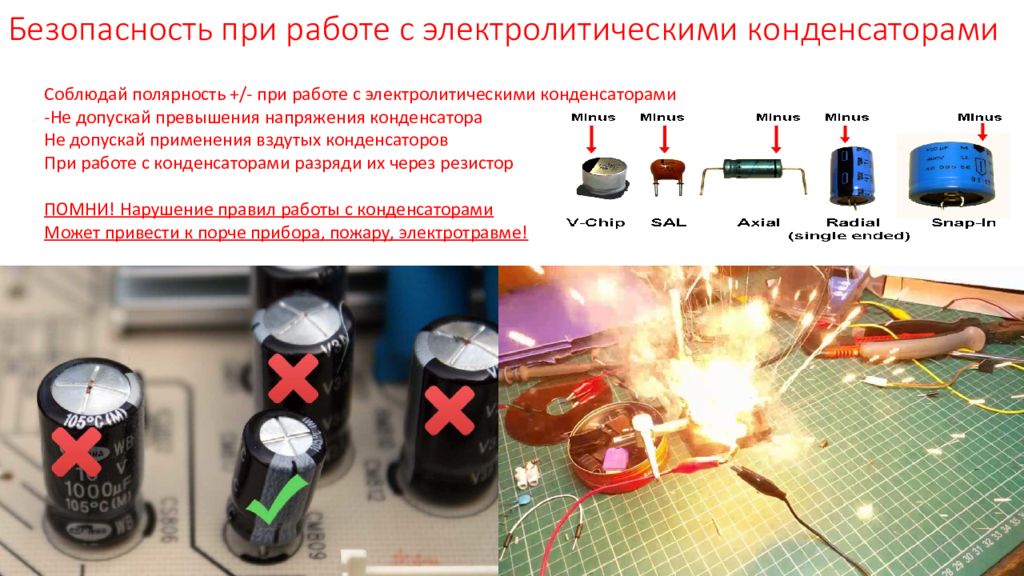

Соблюдай полярность +/- при работе с электролитическими конденсаторами -Не допускай превышения напряжения конденсатора Не допускай применения вздутых конденсаторов При работе с конденсаторами разряди их через резистор ПОМНИ! Нарушение правил работы с конденсаторами Может привести к порче прибора, пожару, электротравме !

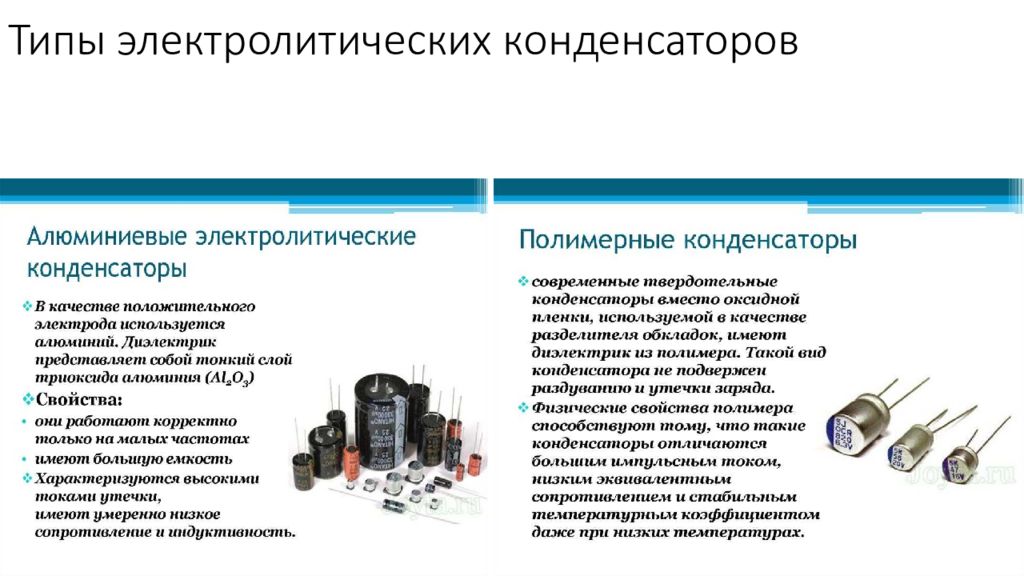

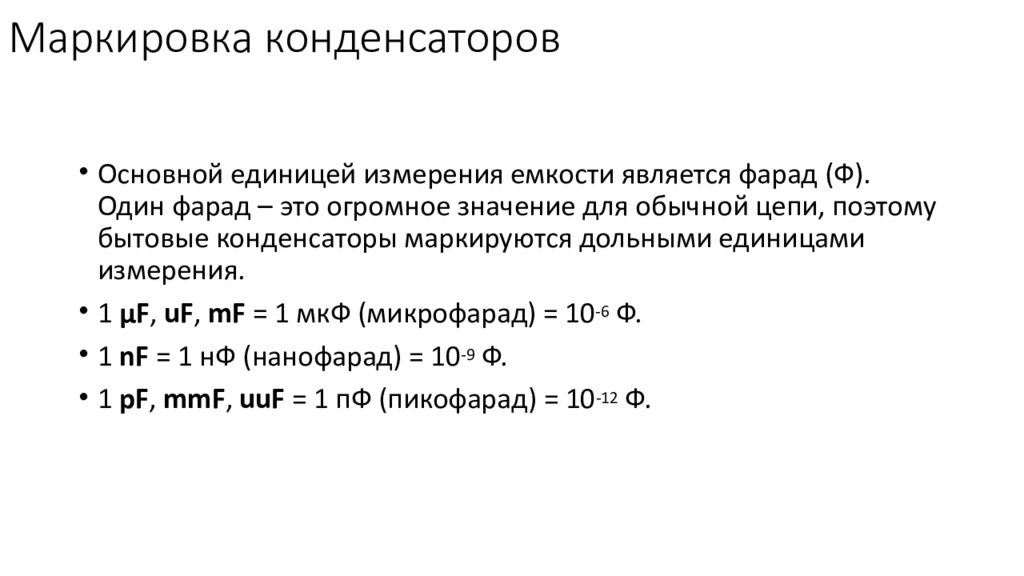

Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения. 1 µF, uF, mF = 1 мкФ (микрофарад) = 10 -6 Ф. 1 nF = 1 нФ ( нанофарад ) = 10 -9 Ф. 1 pF, mmF, uuF = 1 пФ (пикофарад) = 10 -12 Ф.

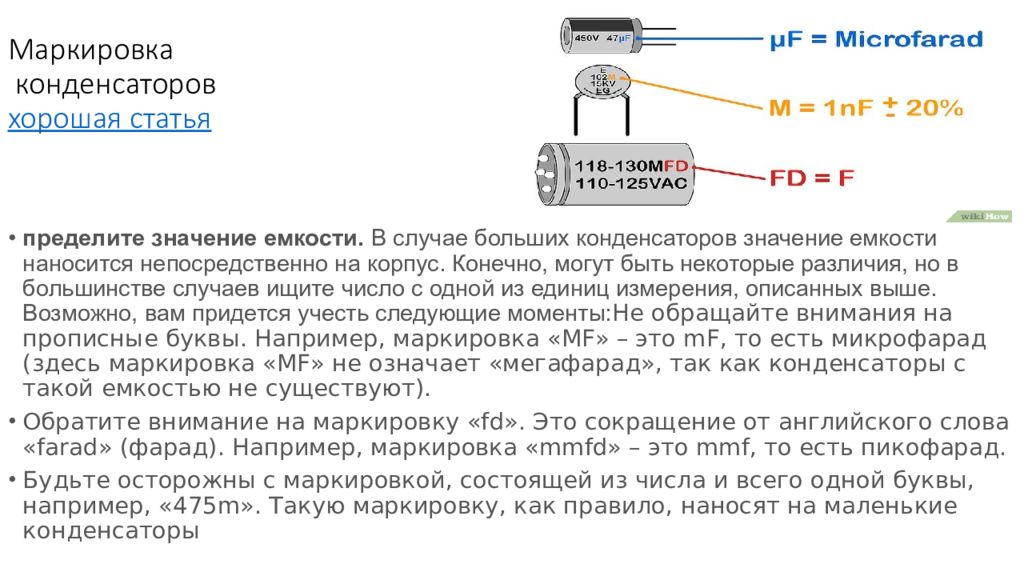

пределите значение емкости. В случае больших конденсаторов значение емкости наносится непосредственно на корпус. Конечно, могут быть некоторые различия, но в большинстве случаев ищите число с одной из единиц измерения, описанных выше. Возможно, вам придется учесть следующие моменты: Не обращайте внимания на прописные буквы. Например, маркировка «MF» – это mF, то есть микрофарад (здесь маркировка «MF» не означает « мегафарад », так как конденсаторы с такой емкостью не существуют). Обратите внимание на маркировку « fd ». Это сокращение от английского слова « farad » (фарад). Например, маркировка « mmfd » – это mmf, то есть пикофарад. Будьте осторожны с маркировкой, состоящей из числа и всего одной буквы, например, «475m». Такую маркировку, как правило, наносят на маленькие конденсаторы

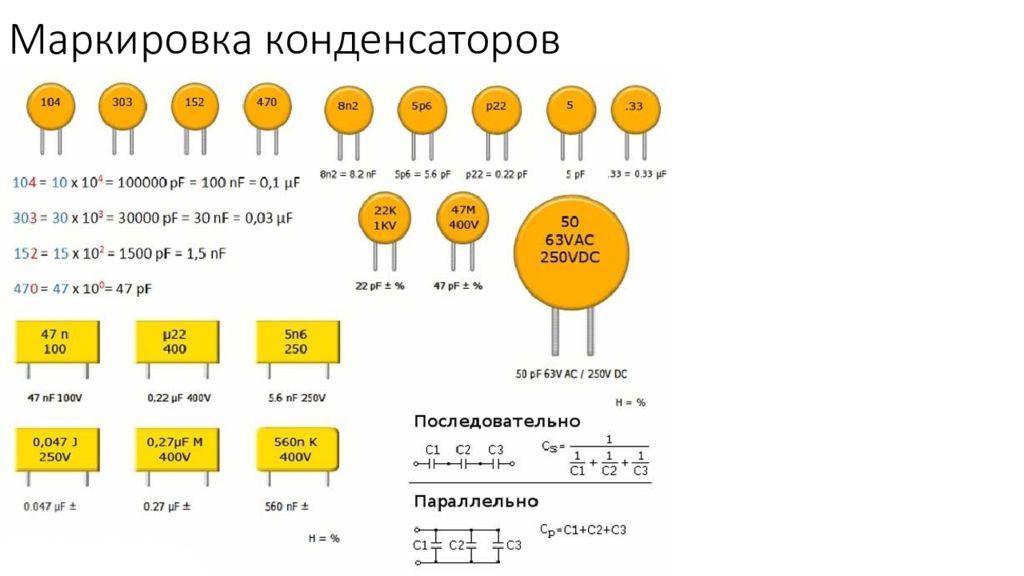

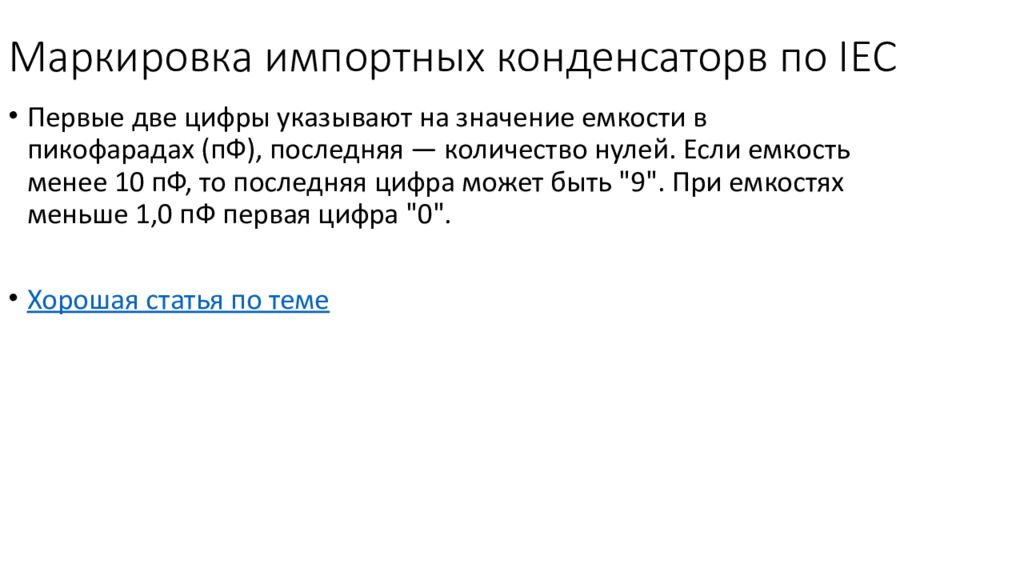

Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Если емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1,0 пФ первая цифра "0 ". Хорошая статья по теме

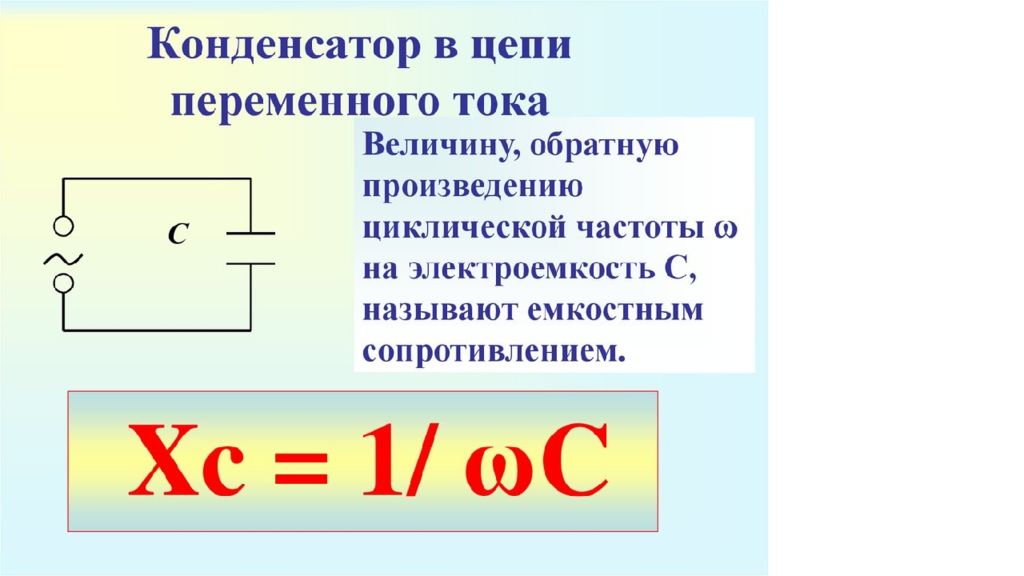

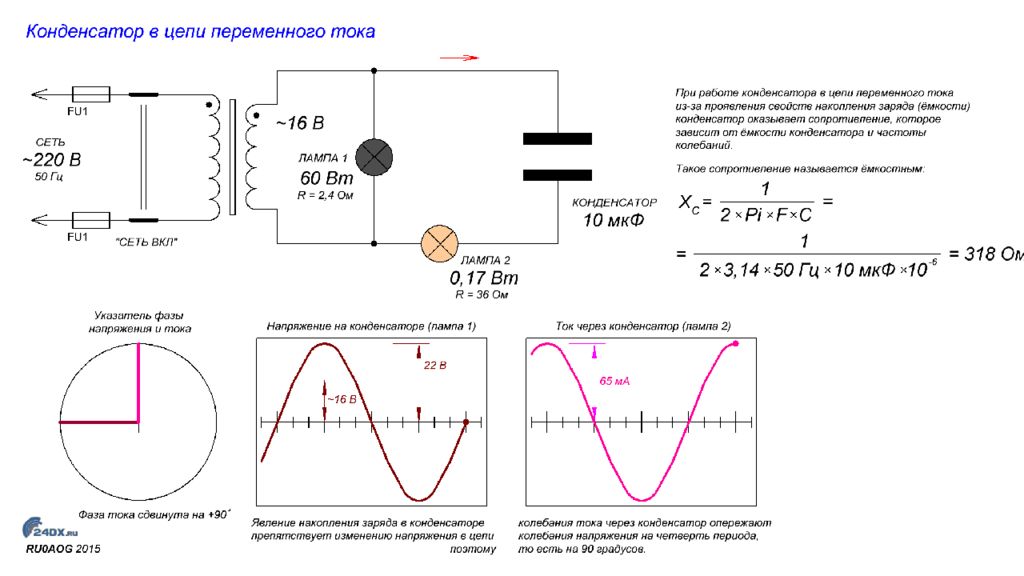

В нашем мире нет ничего идеального в конденсаторе, кроме параметра – емкость, есть еще ряд других параметров, которые просто необходимо учитывать. Высокое значение ESR, чем оно вредно для аппаратуры Ведь при постоянном токе и при низких частотах конденсатор сам по себе оказывает большое сопротивление протекающему электрическому току. А вот конденсатор в ВЧ цепях - это совершенно другая история. Как известно, конденсатор пропускает переменную составляющую. И при росте частоты сопротивление конденсатора падает. Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор. В большинстве случаев этим параметром можно пренебречь, но иногда (например, в случае использования электролитических конденсаторов в фильтрах импульсных блоков питания) достаточно малое его значение может быть жизненно важным для надёжности устройства. Перед измерением ЭПС (ESR) разряди конденсатор! Для измерения ЭПС существуют специальные приборы — ESR-метры.

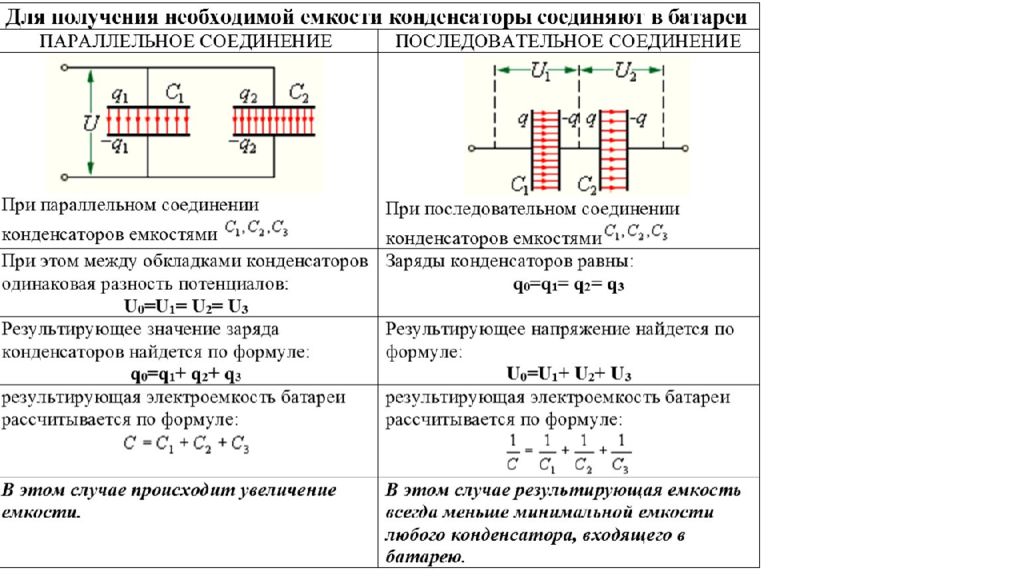

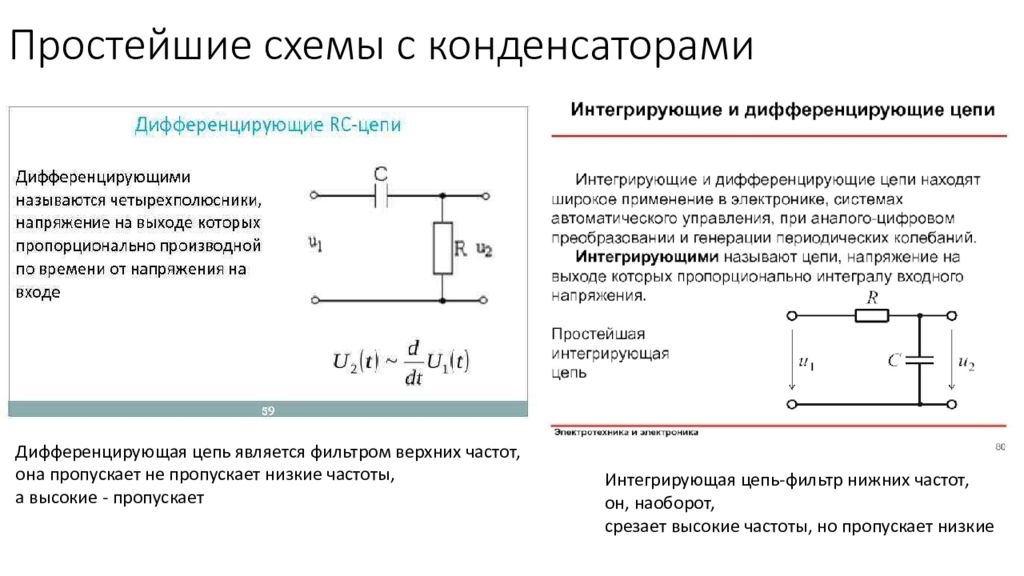

Дифференцирующая цепь является фильтром верхних частот, она пропускает не пропускает низкие частоты, а высокие - пропускает Интегрирующая цепь-фильтр нижних частот, он, наоборот, срезает высокие частоты, но пропускает низкие

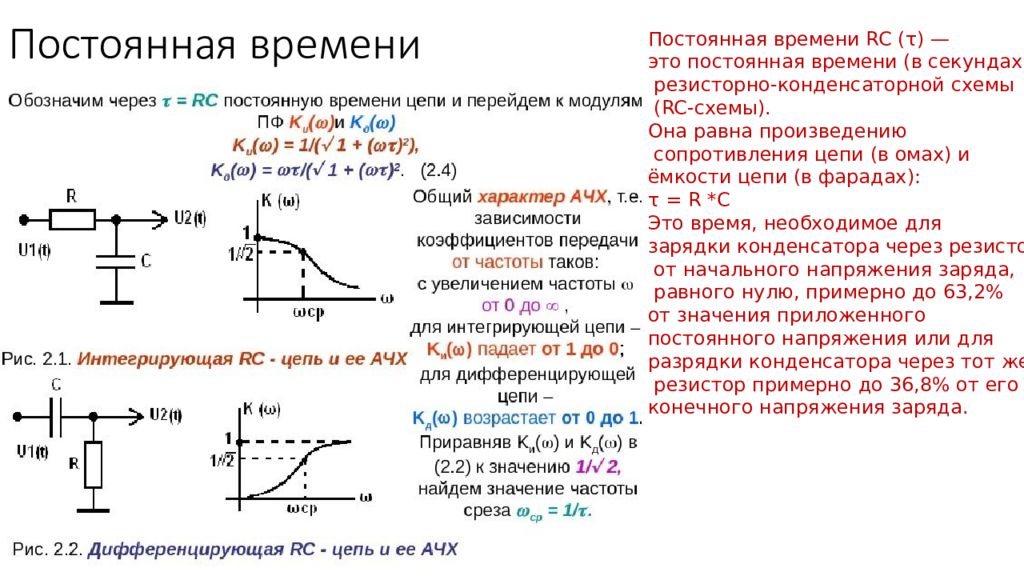

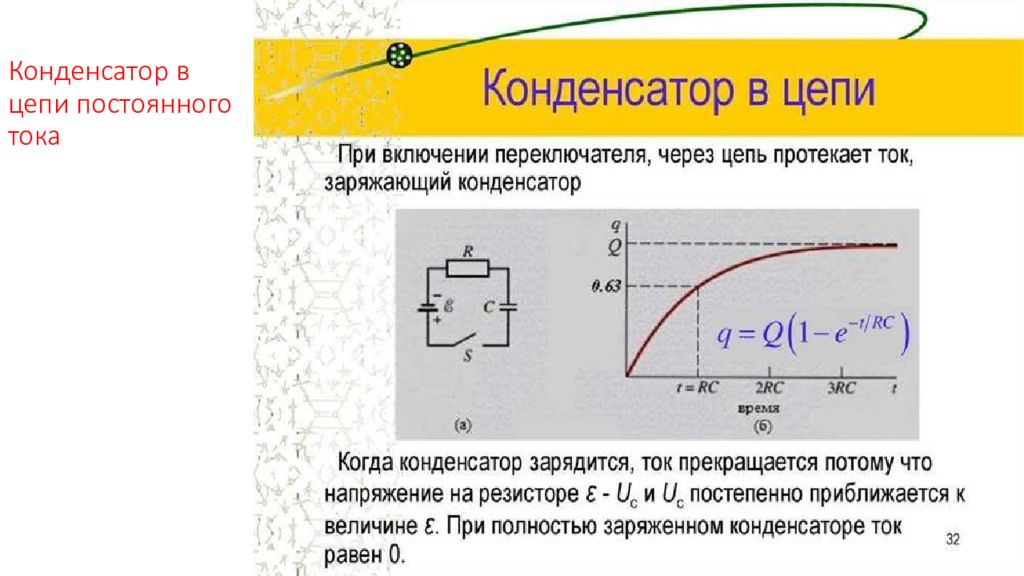

Постоянная времени RC (τ) — это постоянная времени (в секундах ) резисторно -конденсаторной схемы (RC-схемы). Она равна произведению сопротивления цепи (в омах) и ёмкости цепи (в фарадах): τ = R *C Это время, необходимое для зарядки конденсатора через резистор от начального напряжения заряда, равного нулю, примерно до 63,2% от значения приложенного постоянного напряжения или для разрядки конденсатора через тот же резистор примерно до 36,8% от его конечного напряжения заряда.
