КОНСТРУИРОВАНИЕ ПП

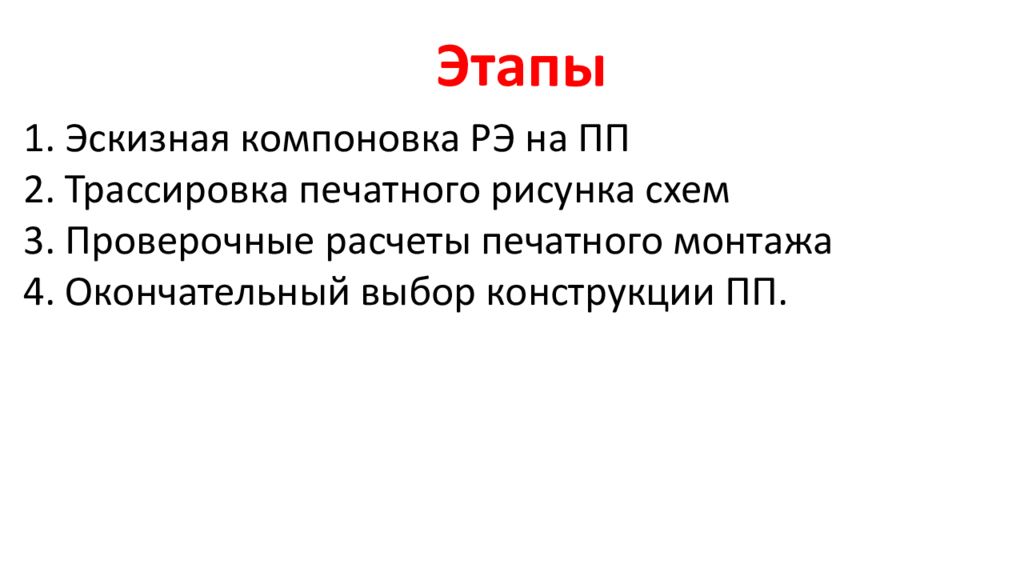

Этапы Эскизная компоновка РЭ на ПП Трассировка печатного рисунка схем Проверочные расчеты печатного монтажа Окончательный выбор конструкции ПП.

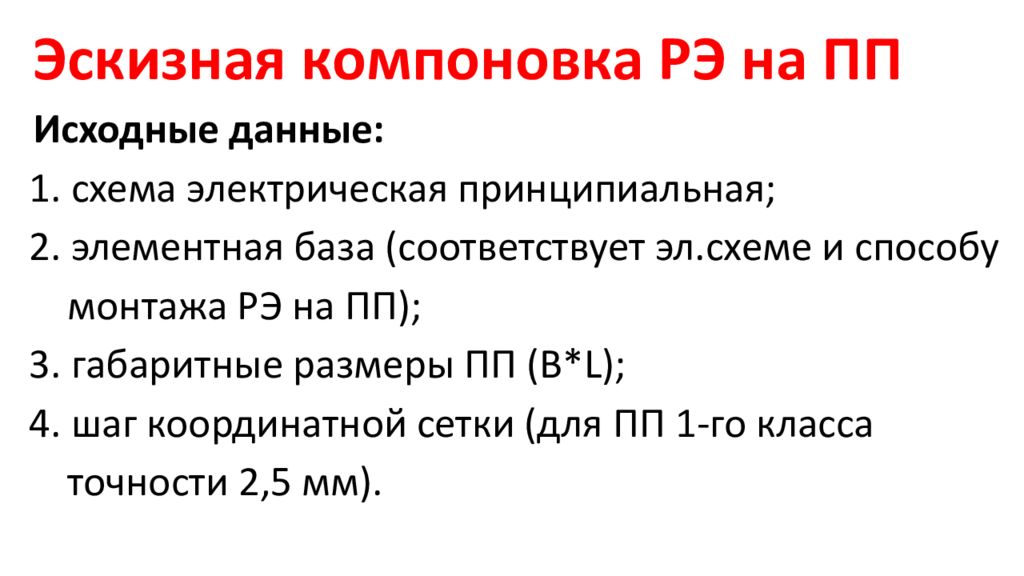

Эскизная компоновка РЭ на ПП Исходные данные: схема электрическая принципиальная; элементная база (соответствует эл.схеме и способу монтажа РЭ на ПП); габаритные размеры ПП (В*L); шаг координатной сетки (для ПП 1-го класса точности 2,5 мм).

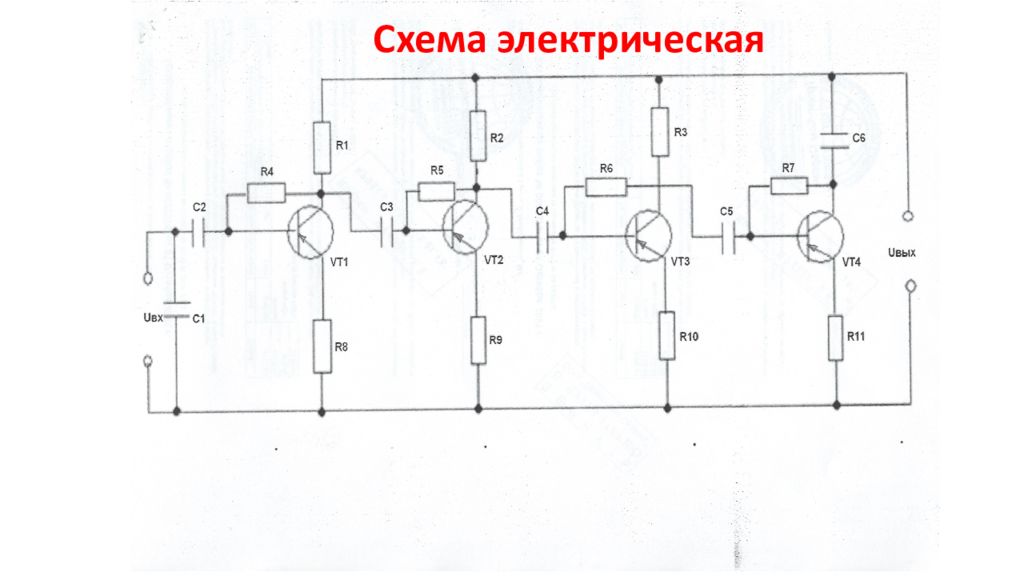

Схема электрическая
Поз.обозначение УГО РЭ Наименование, номинал РЭ Колич Размеры выводов, 1выв. мм., d выв., мм Размеры РЭ - D (В) L (Н) мм. Площадь РЭ, F РЭ, мм 2 Суммарн.площадь РЭ по группам, F сум,РЭ, мм 2 C 1… C 4 Конденсатор К53-27; 0,47мкФ,32В; ГОСТ 11076-69 4 d выв = 0,5 В=5 L =8 40 160 С5…С6 Конденсатор ЭТО-120мкФ, 50В 2 d выв = 0,6 D =3 L =8 45 90 R 1… R 4 Резистор МТ-0,125-82 Ом ОСТ 11467007-80 4 d выв = 0,5 D = 2,2 L = 6 22 88 R 5… R 11 Резистор ОМЛТ-0,125 700 Ом ±5% ГОСТ 24013-80 7 d выв = 0,6 D =2,2 L =7 33 231 VT 1… VT 4 Транзистор П306 ГОСТ 20003-74 4 d выв = 0,6 D =4 12,56 50,24 Суммарная площадь всех РЭ схемы 619,24

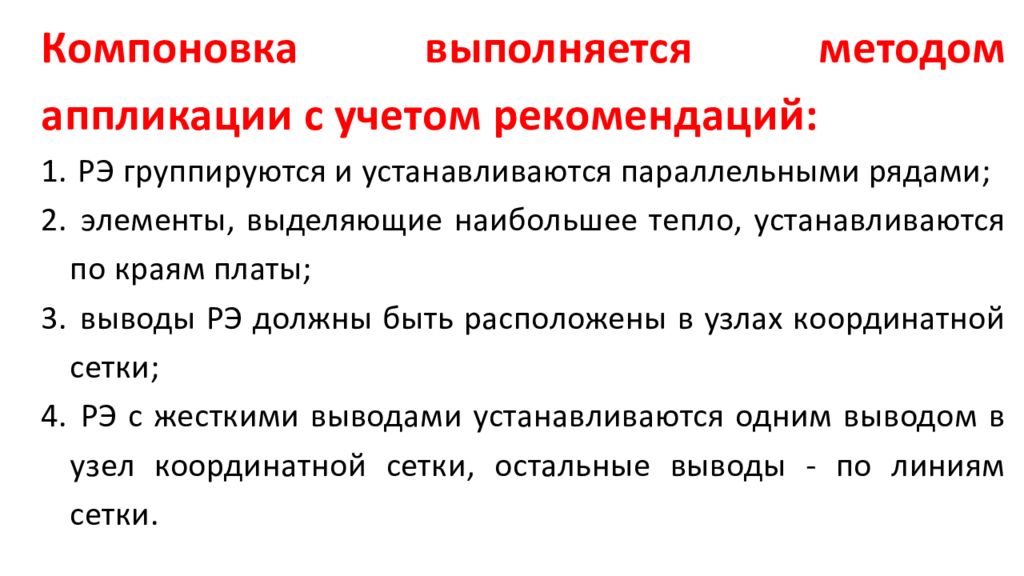

Компоновка выполняется методом аппликации с учетом рекомендаций: РЭ группируются и устанавливаются параллельными рядами; элементы, выделяющие наибольшее тепло, устанавливаются по краям платы; выводы РЭ должны быть расположены в узлах координатной сетки; РЭ с жесткими выводами устанавливаются одним выводом в узел координатной сетки, остальные выводы - по линиям сетки.

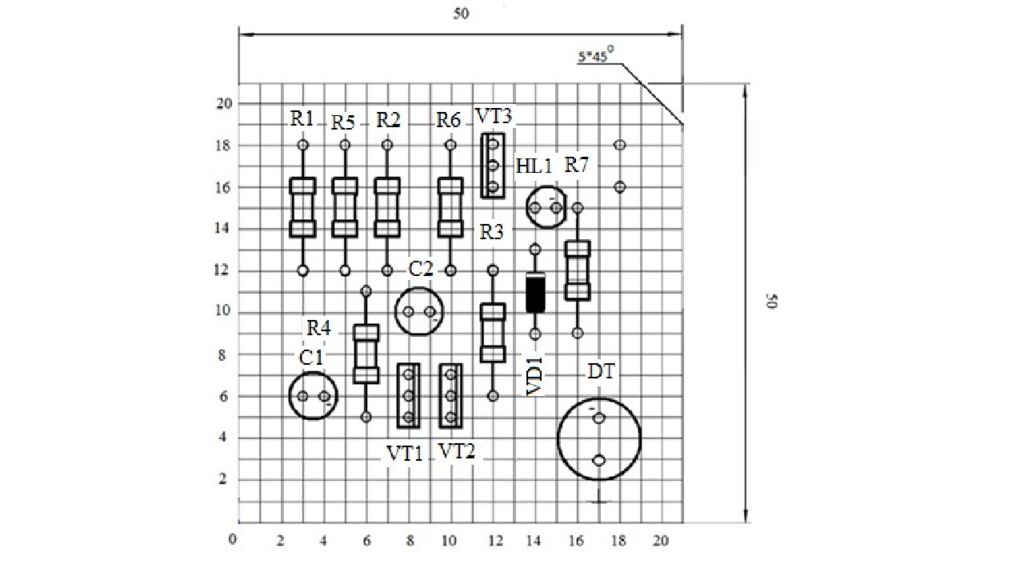

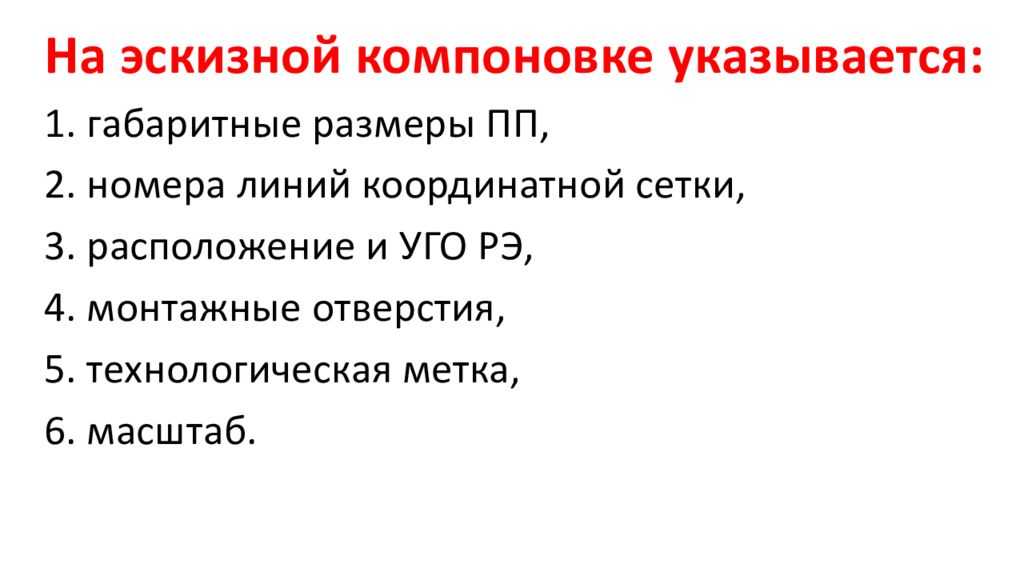

На эскизной компоновке указывается: габаритные размеры ПП, номера линий координатной сетки, расположение и УГО РЭ, монтажные отверстия, технологическая метка, масштаб.

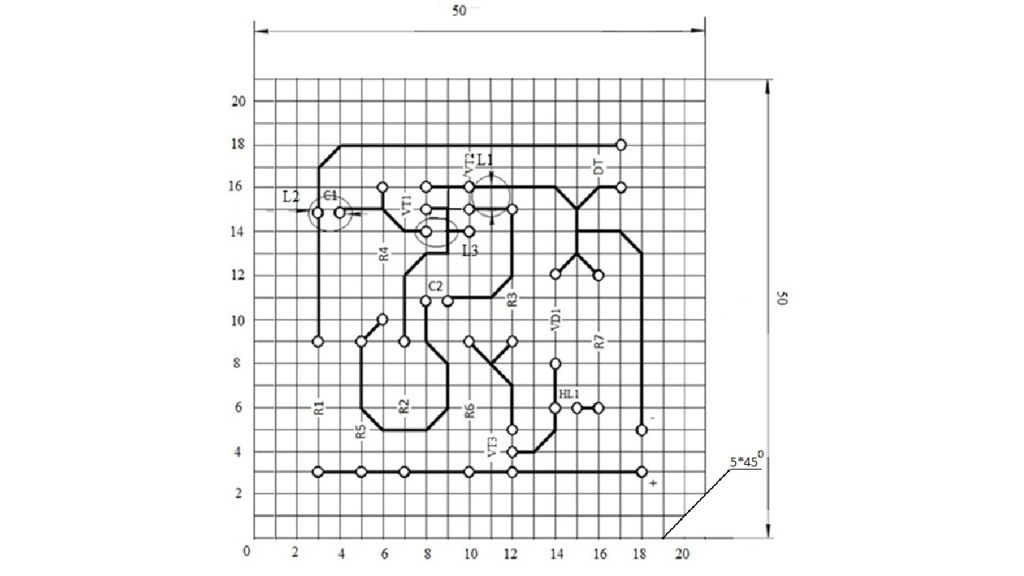

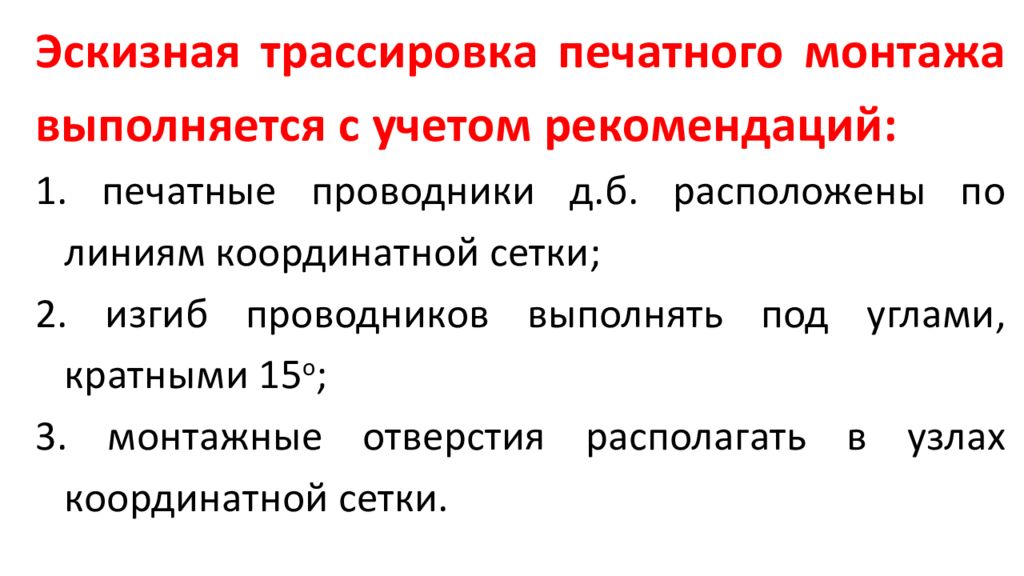

Эскизная трассировка печатного монтажа выполняется с учетом рекомендаций: печатные проводники д.б. расположены по линиям координатной сетки; изгиб проводников выполнять под углами, кратными 15 о ; монтажные отверстия располагать в узлах координатной сетки.

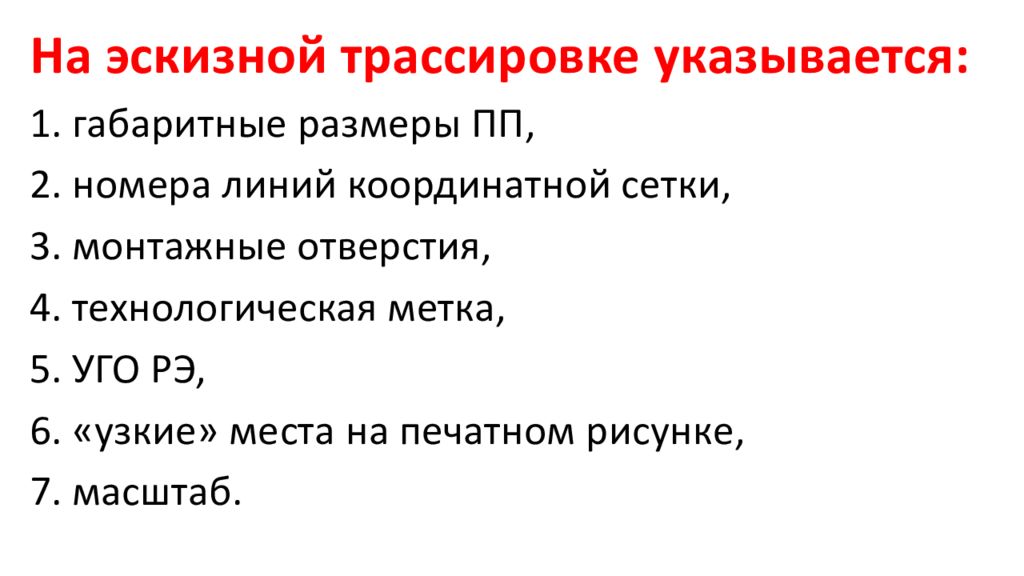

На эскизной трассировке указывается: габаритные размеры ПП, номера линий координатной сетки, монтажные отверстия, технологическая метка, УГО РЭ, « узкие» места на печатном рисунке, масштаб.

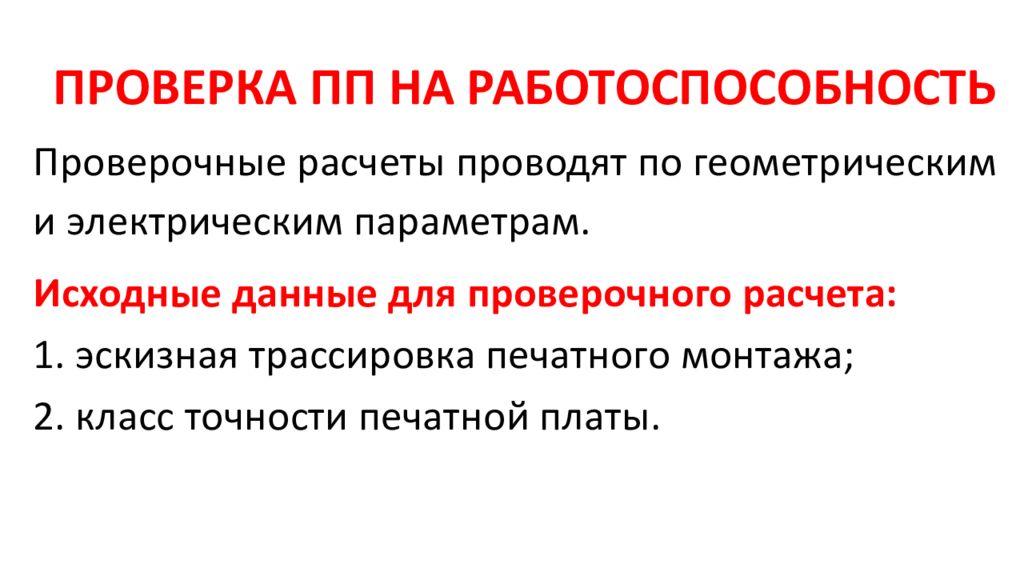

ПРОВЕРКА ПП НА РАБОТОСПОСОБНОСТЬ Проверочные расчеты проводят по геометрическим и электрическим параметрам. Исходные данные для проверочного расчета: эскизная трассировка печатного монтажа; класс точности печатной платы.

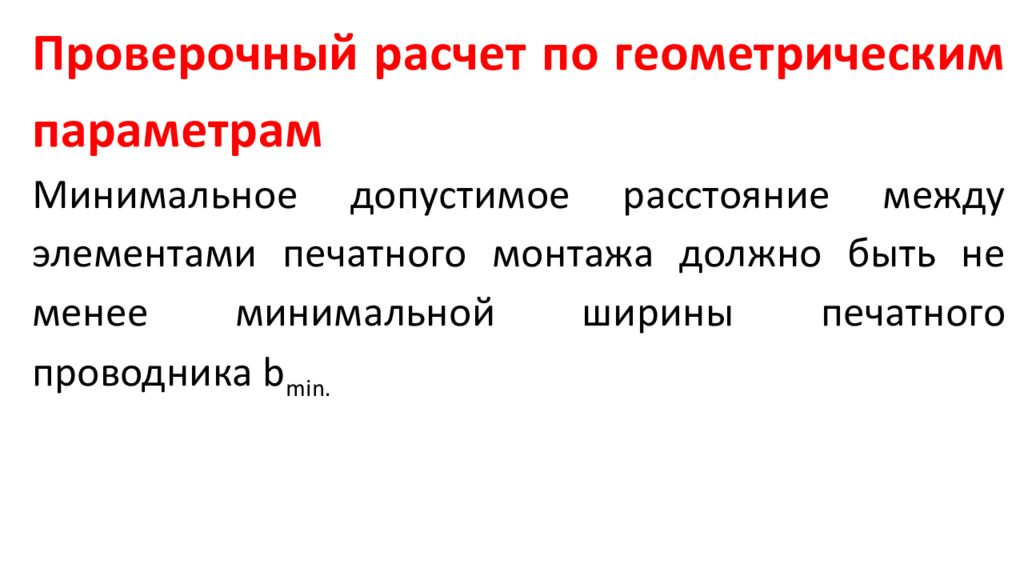

Проверочный расчет по геометрическим параметрам Минимальное допустимое расстояние между элементами печатного монтажа должно быть не менее минимальной ширины печатного проводника b min.
