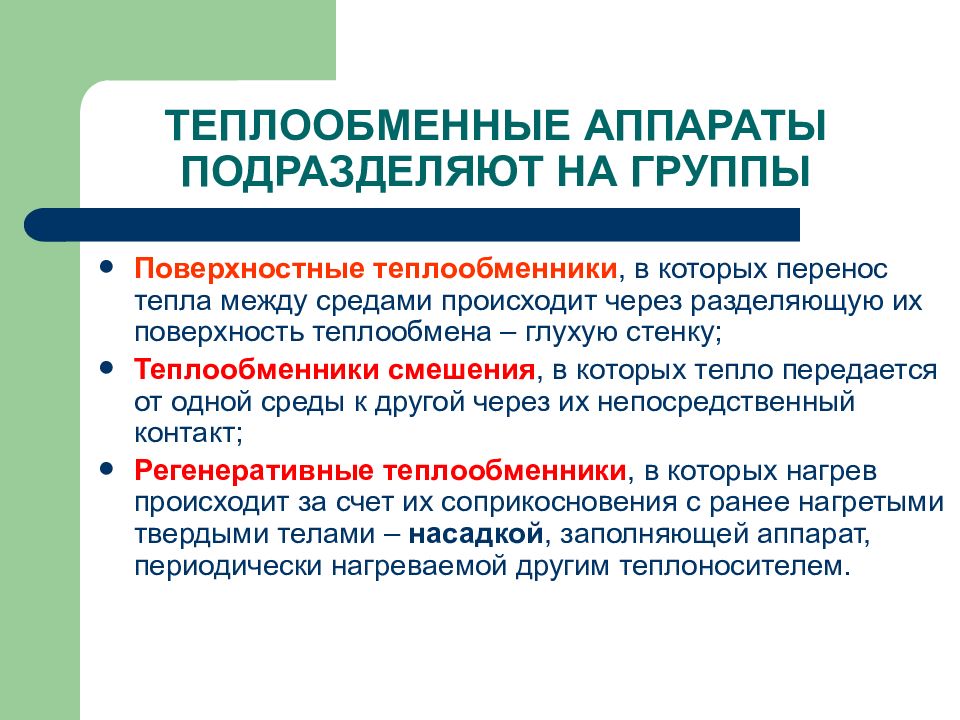

Поверхностные теплообменники, в которых перенос тепла между средами происходит через разделяющую их поверхность теплообмена – глухую стенку; Теплообменники смешения, в которых тепло передается от одной среды к другой через их непосредственный контакт; Регенеративные теплообменники, в которых нагрев происходит за счет их соприкосновения с ранее нагретыми твердыми телами – насадкой, заполняющей аппарат, периодически нагреваемой другим теплоносителем.

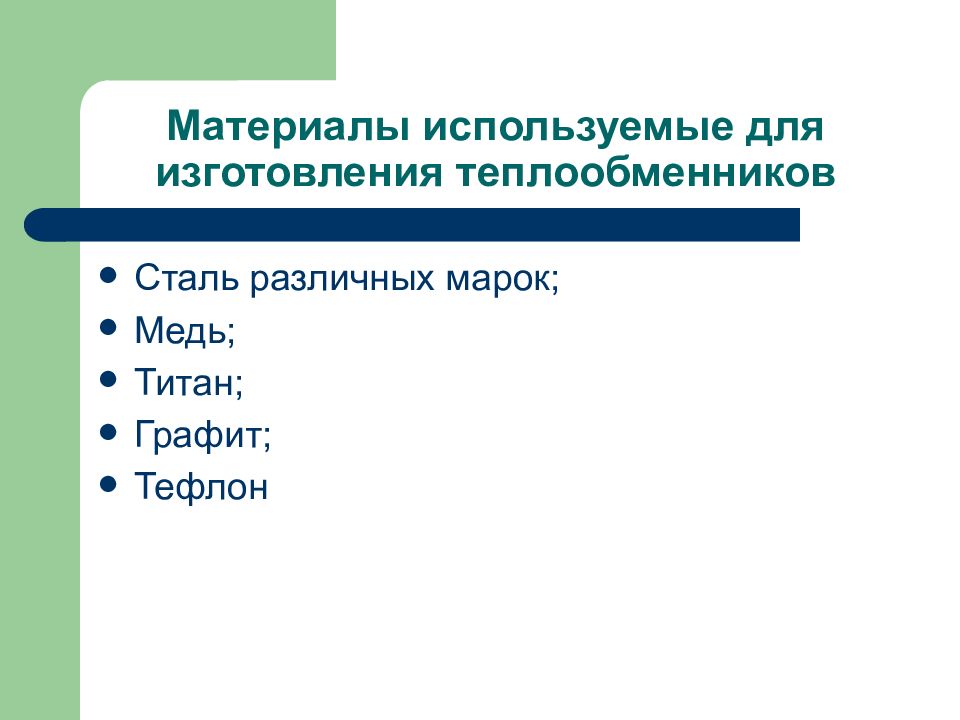

Сталь различных марок; Медь; Титан; Графит; Тефлон

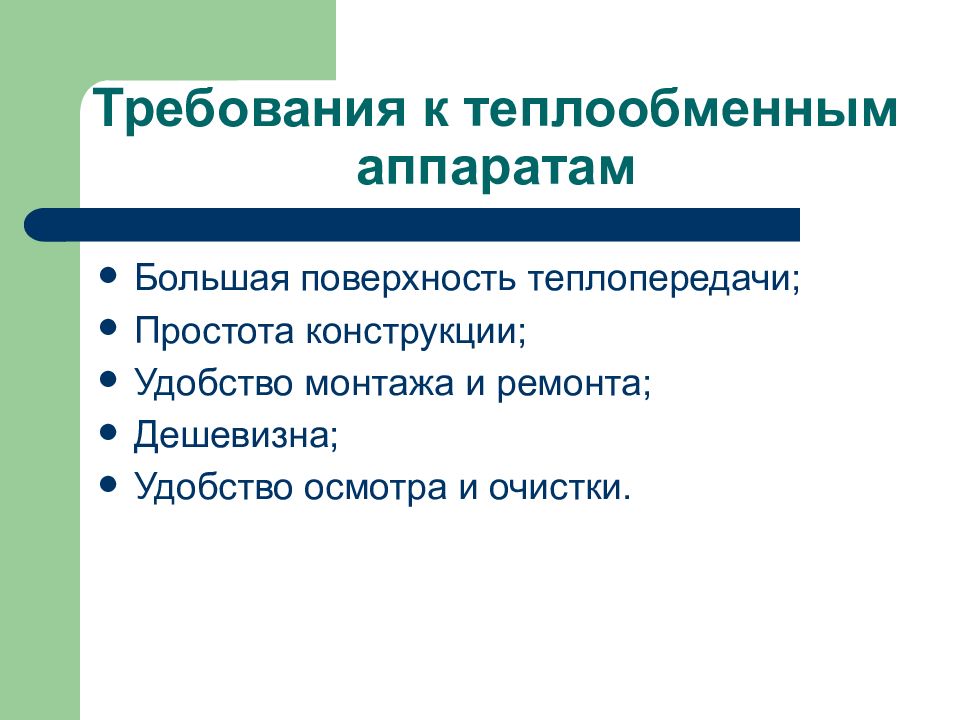

Большая поверхность теплопередачи; Простота конструкции; Удобство монтажа и ремонта; Дешевизна; Удобство осмотра и очистки.

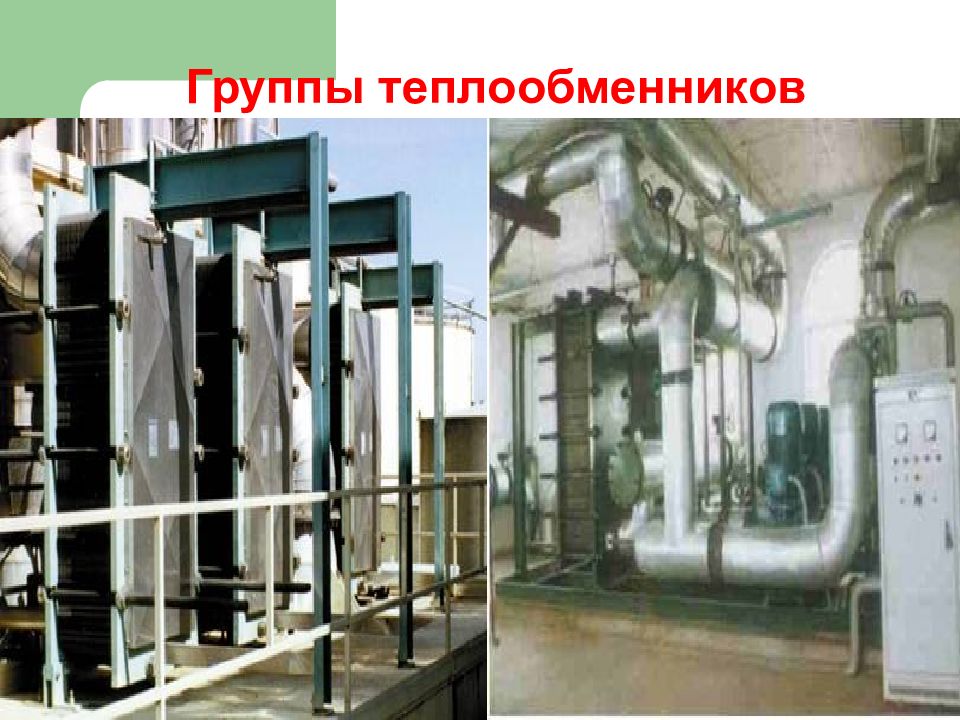

Кожухотрубчатые теплообменники – наиболее распространенная группа аппаратов Теплообменники типа «труба в трубе»

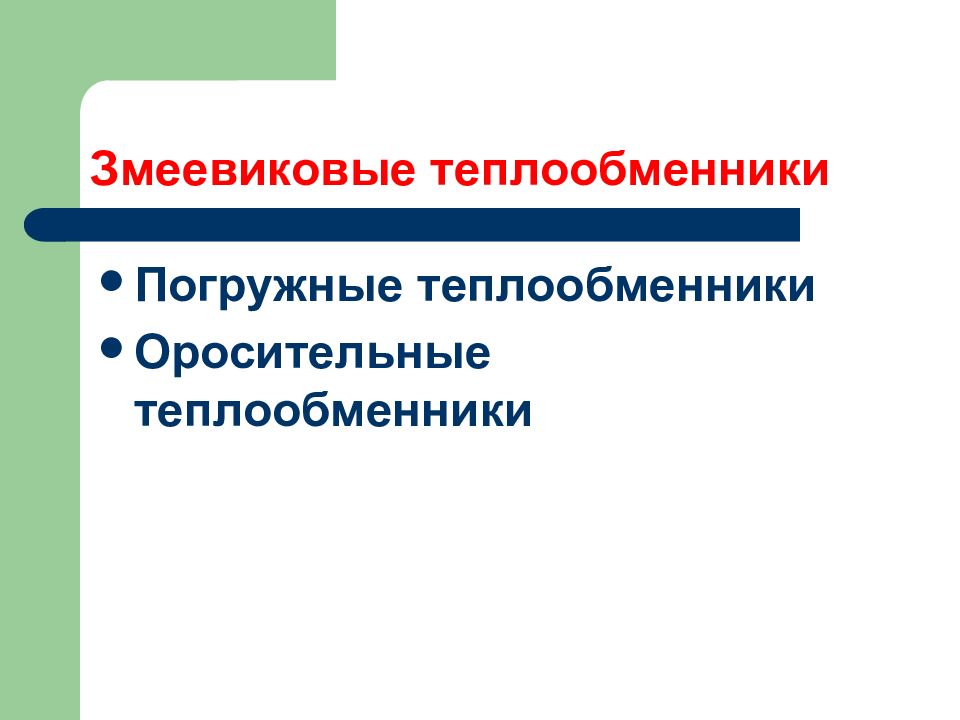

Погружные теплообменники Оросительные теплообменники

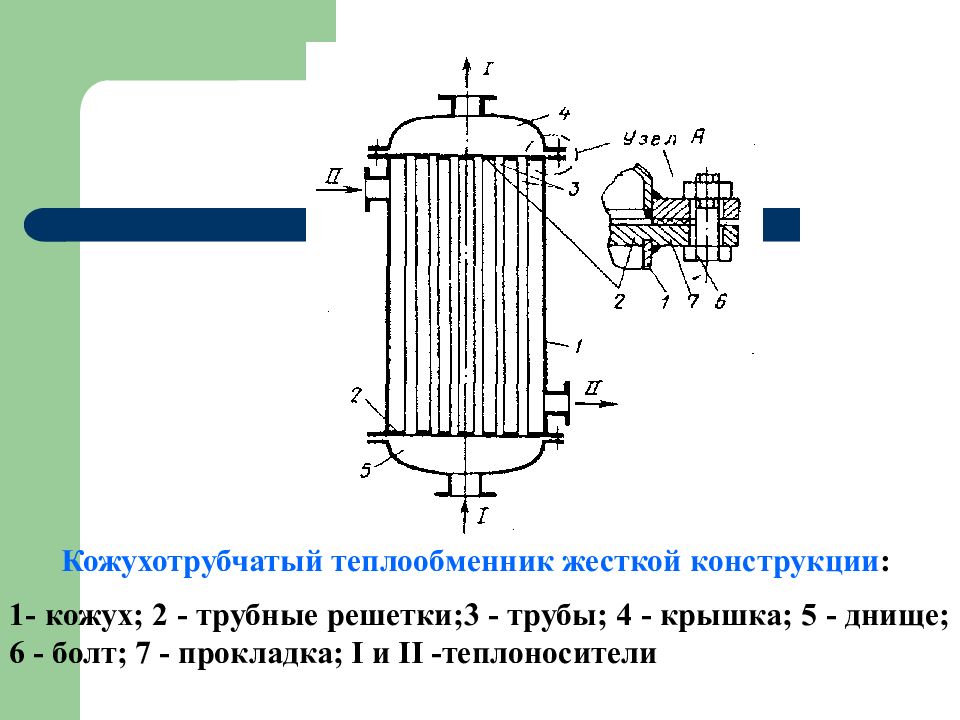

Кожухотрубчатый теплообменник жесткой конструкции : 1- кожух; 2 - трубные решетки;3 - трубы; 4 - крышка; 5 - днище; 6 - болт; 7 - прокладка; I и II -теплоносители

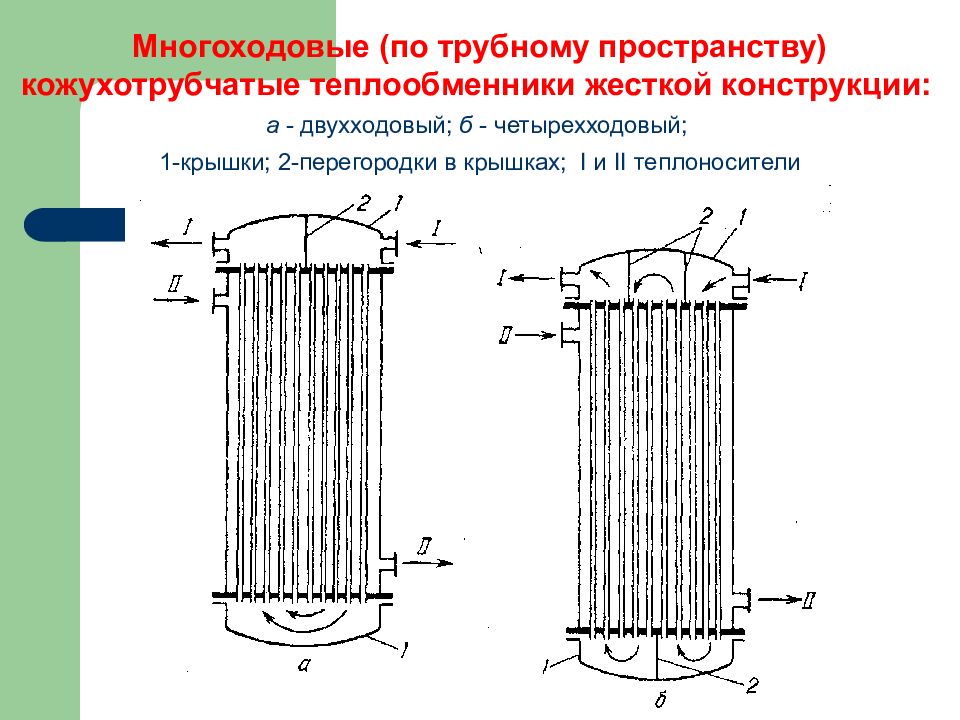

Многоходовые (по трубному пространству) кожухотрубчатые теплообменники жесткой конструкции: а - двухходовый; б - четырехходовый; 1-крышки; 2-перегородки в крышках; I и II теплоносители

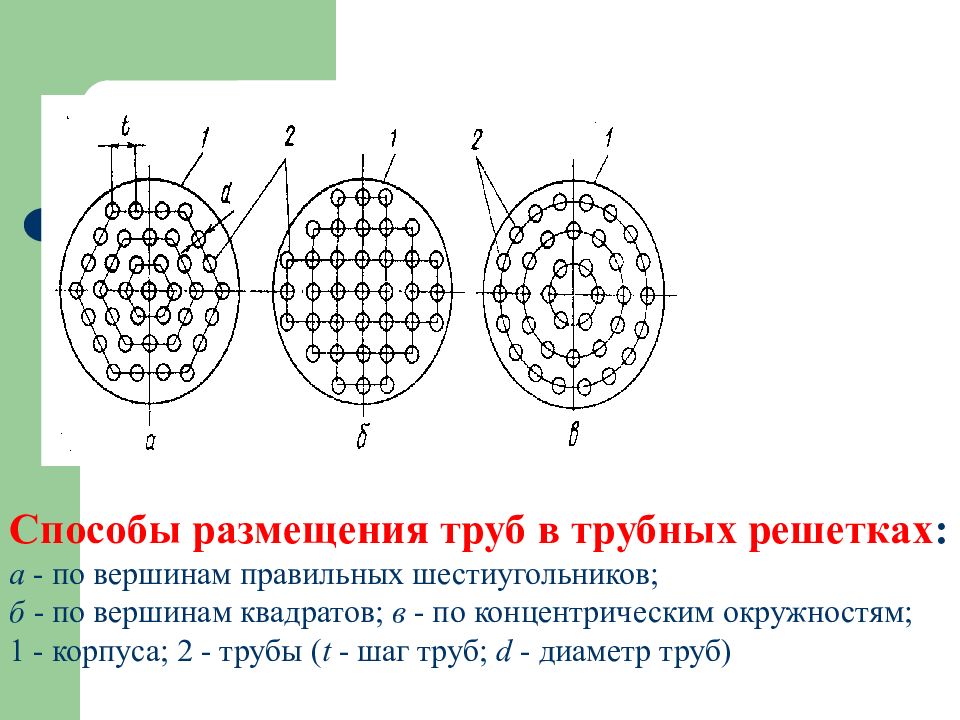

Способы размещения труб в трубных решетках : а - по вершинам правильных шестиугольников; б - по вершинам квадратов; в - по концентрическим окружностям; 1 - корпуса; 2 - трубы ( t - шаг труб; d - диаметр труб)

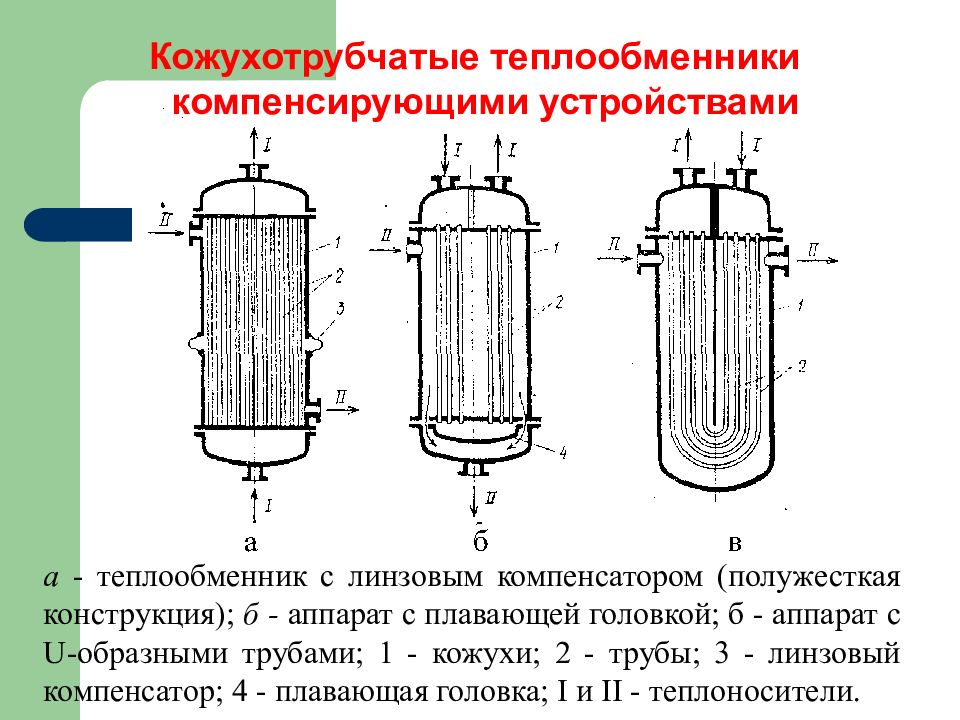

а - теплообменник с линзовым компенсатором (полужесткая конструкция); б - аппарат с плавающей головкой; б - аппарат с U-образными трубами; 1 - кожухи; 2 - трубы; 3 - линзовый компенсатор; 4 - плавающая головка; I и II - теплоносители. Кожухотрубчатые теплообменники компенсирующими устройствами

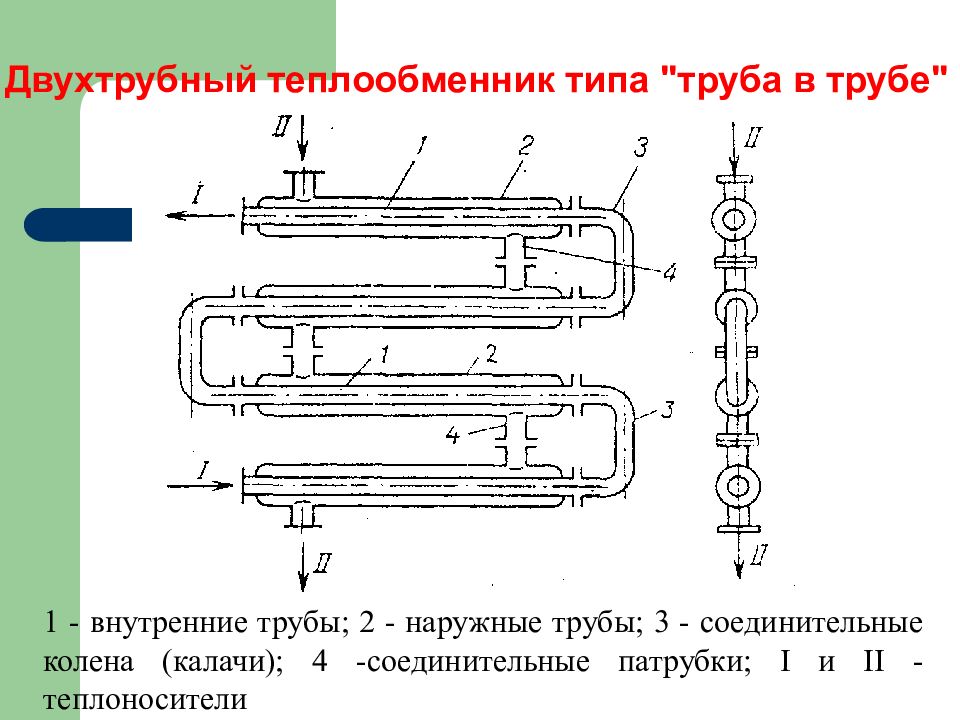

1 - внутренние трубы; 2 - наружные трубы; 3 - соединительные колена (калачи); 4 -соединительные патрубки; I и II -теплоносители Двухтрубный теплообменник типа "труба в трубе"

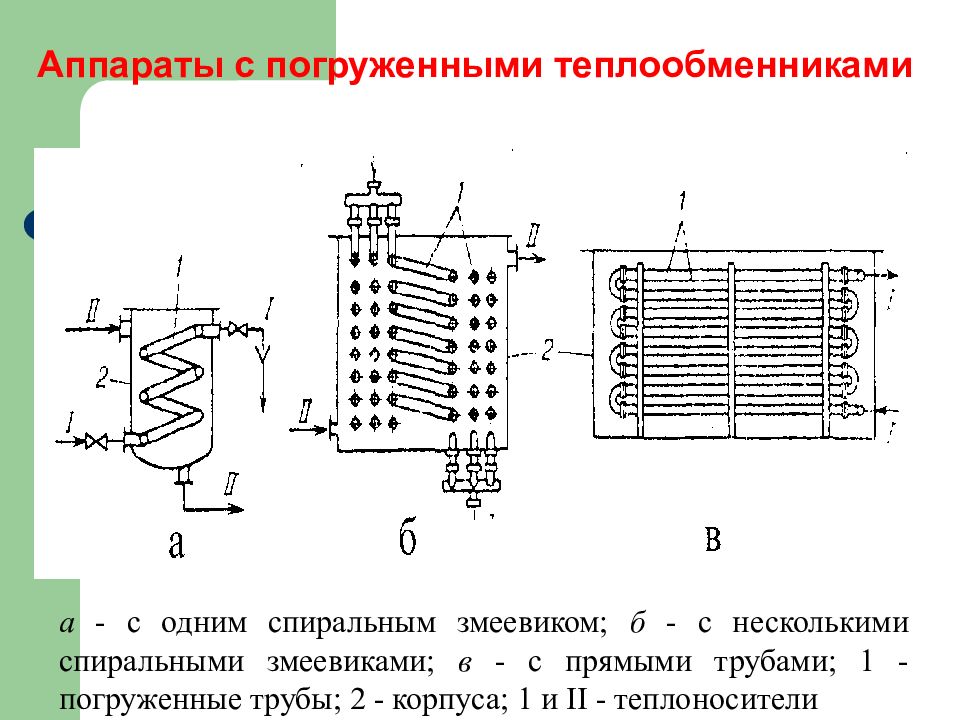

а - с одним спиральным змеевиком; б - с несколькими спиральными змеевиками; в - с прямыми трубами; 1 -погруженные трубы; 2 - корпуса; 1 и II - теплоносители Аппараты с погруженными теплообменниками

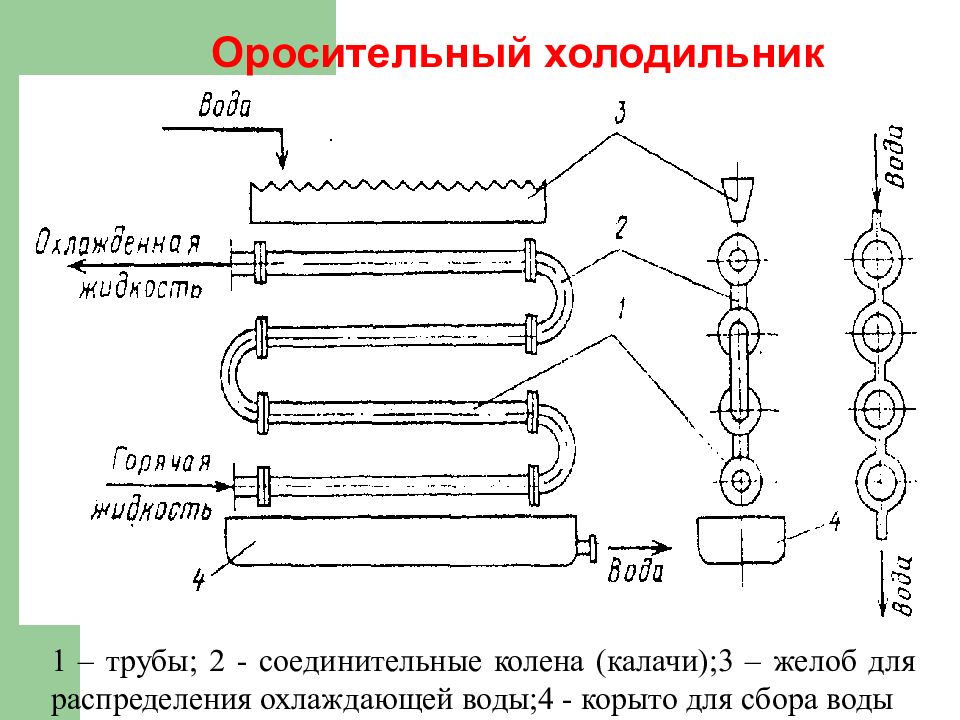

1 – трубы; 2 - соединительные колена (калачи);3 – желоб для распределения охлаждающей воды;4 - корыто для сбора воды Оросительный холодильник

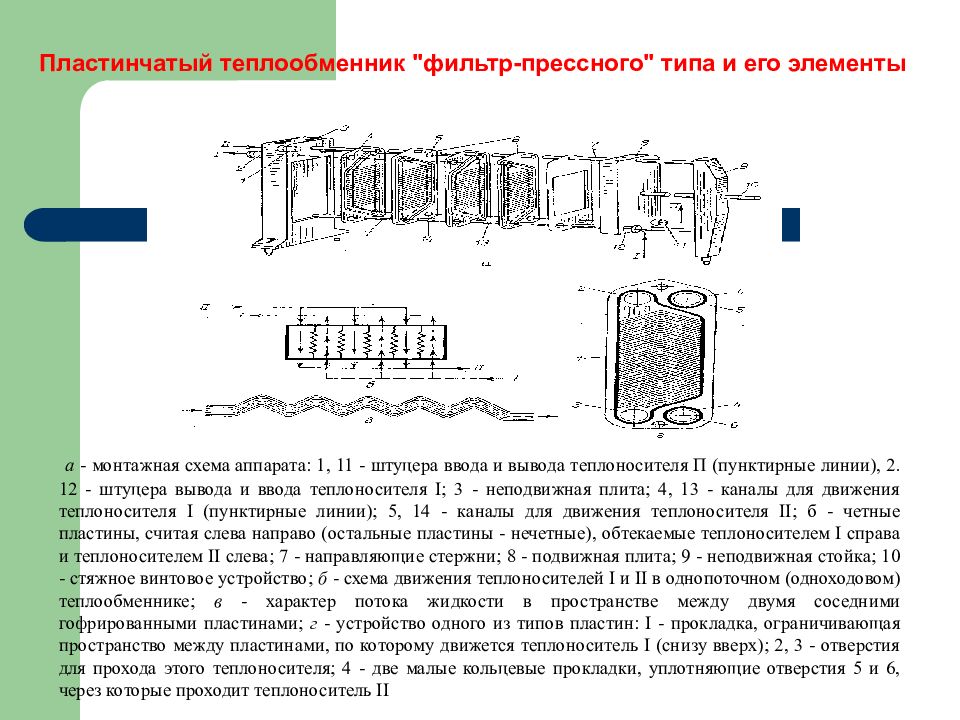

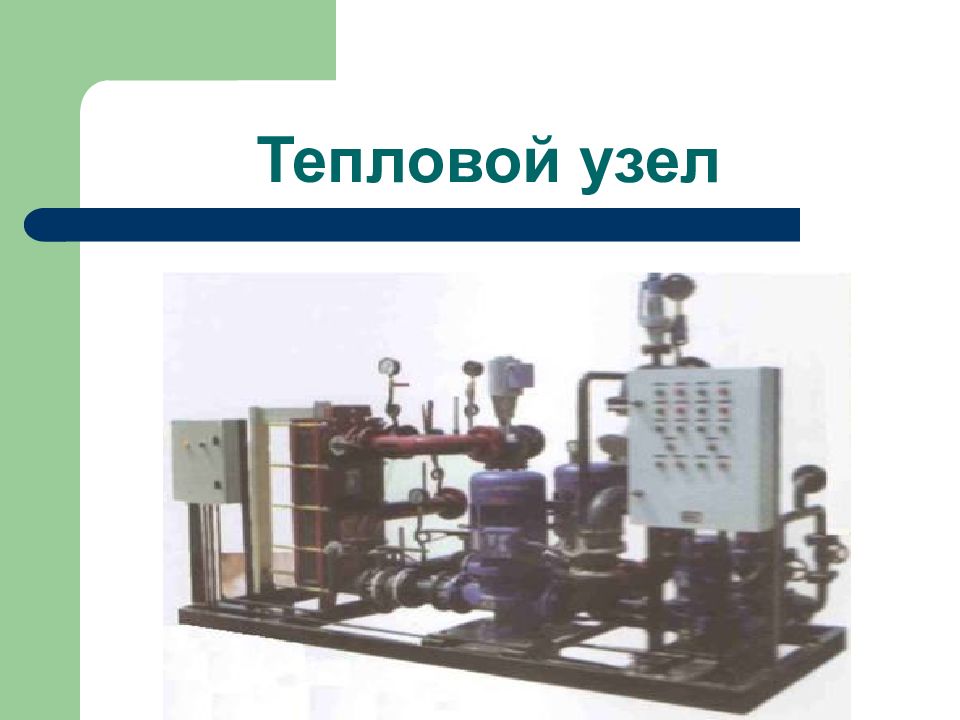

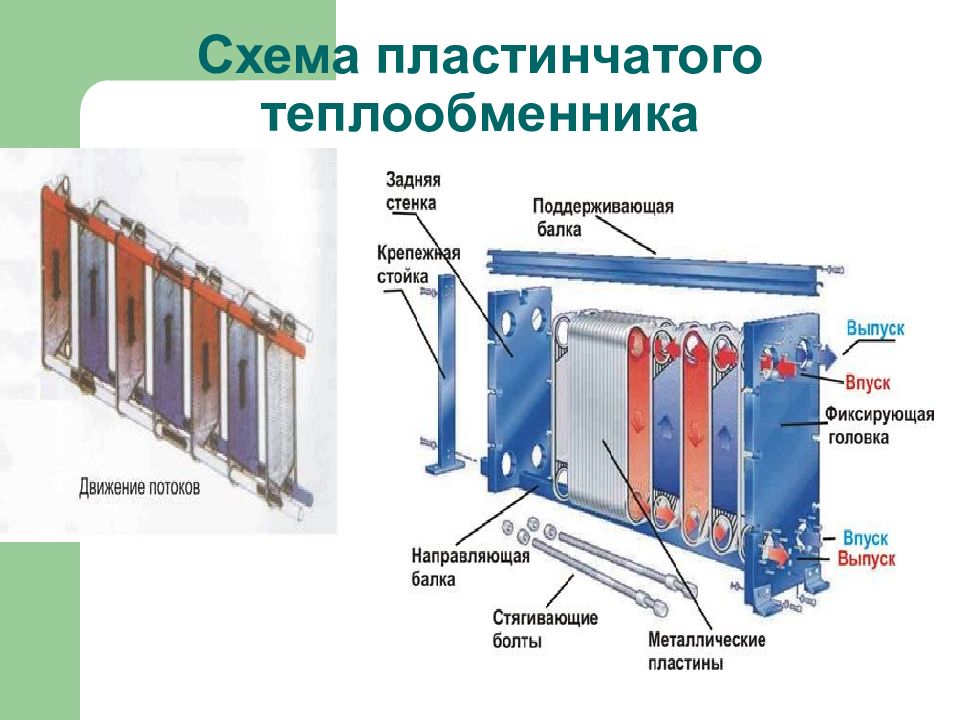

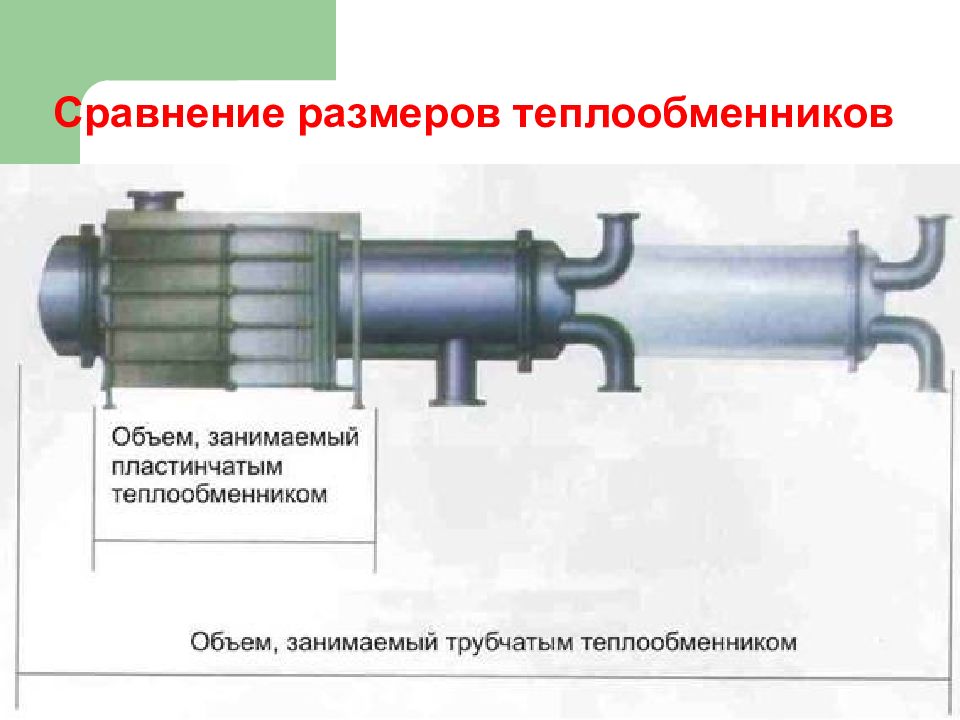

а - монтажная схема аппарата: 1, 11 - штуцера ввода и вывода теплоносителя П (пунктирные линии), 2. 12 - штуцера вывода и ввода теплоносителя I; 3 - неподвижная плита; 4, 13 - каналы для движения теплоносителя I (пунктирные линии); 5, 14 - каналы для движения теплоносителя II; б - четные пластины, считая слева направо (остальные пластины - нечетные), обтекаемые теплоносителем I справа и теплоносителем II слева; 7 - направляющие стержни; 8 - подвижная плита; 9 - неподвижная стойка; 10 - стяжное винтовое устройство; б - схема движения теплоносителей I и II в однопоточном (одноходовом) теплообменнике; в - характер потока жидкости в пространстве между двумя соседними гофрированными пластинами; г - устройство одного из типов пластин: I - прокладка, ограничивающая пространство между пластинами, по которому движется теплоноситель I (снизу вверх); 2, 3 - отверстия для прохода этого теплоносителя; 4 - две малые кольцевые прокладки, уплотняющие отверстия 5 и 6, через которые проходит теплоноситель II Пластинчатый теплообменник "фильтр-прессного" типа и его элементы

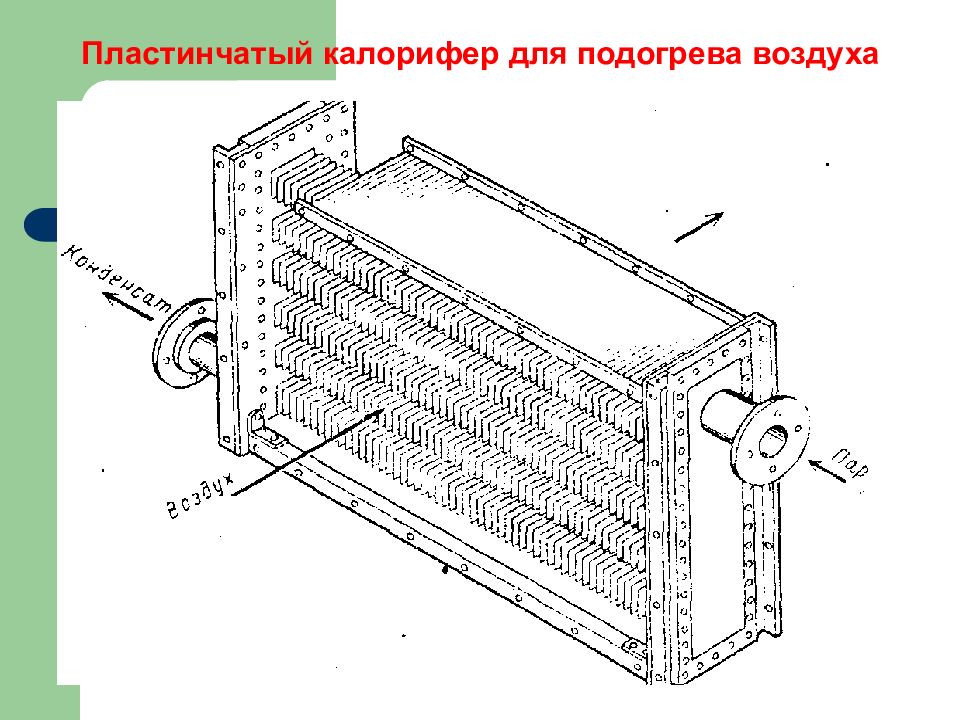

Пластинчатый калорифер для подогрева воздуха

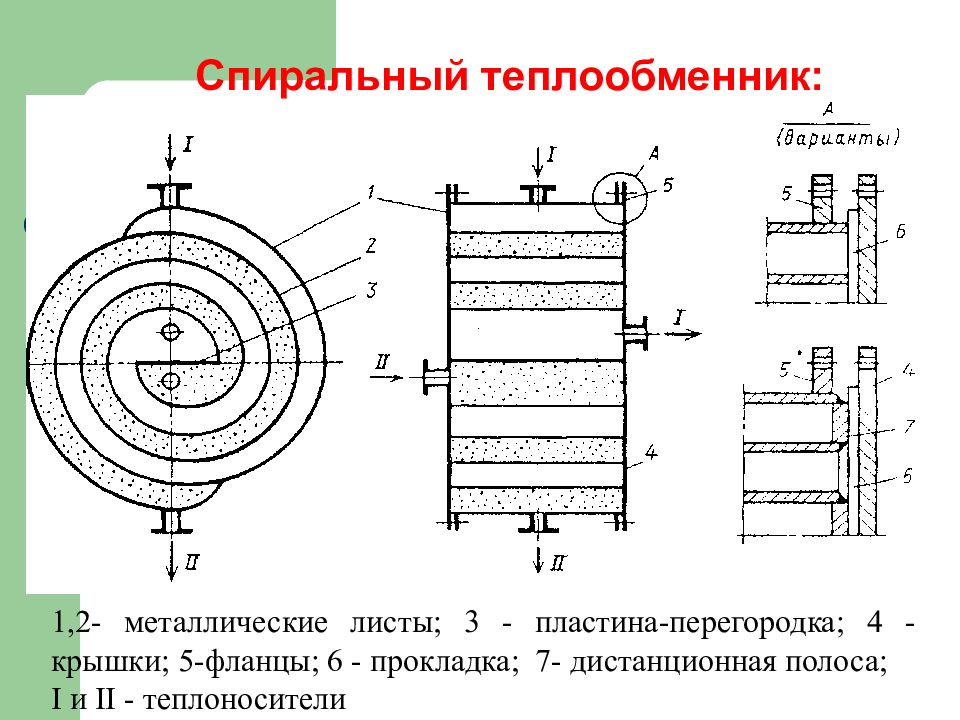

1,2- металлические листы; 3 - пластина-перегородка; 4 - крышки; 5-фланцы; 6 - прокладка; 7- дистанционная полоса; I и II - теплоносители Спиральный теплообменник:
