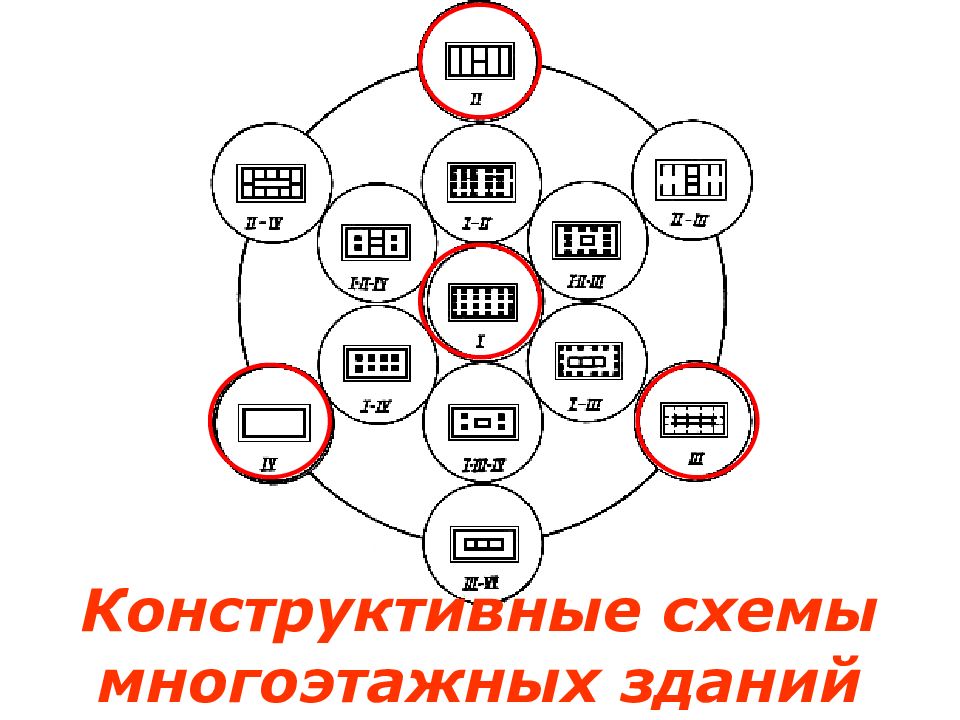

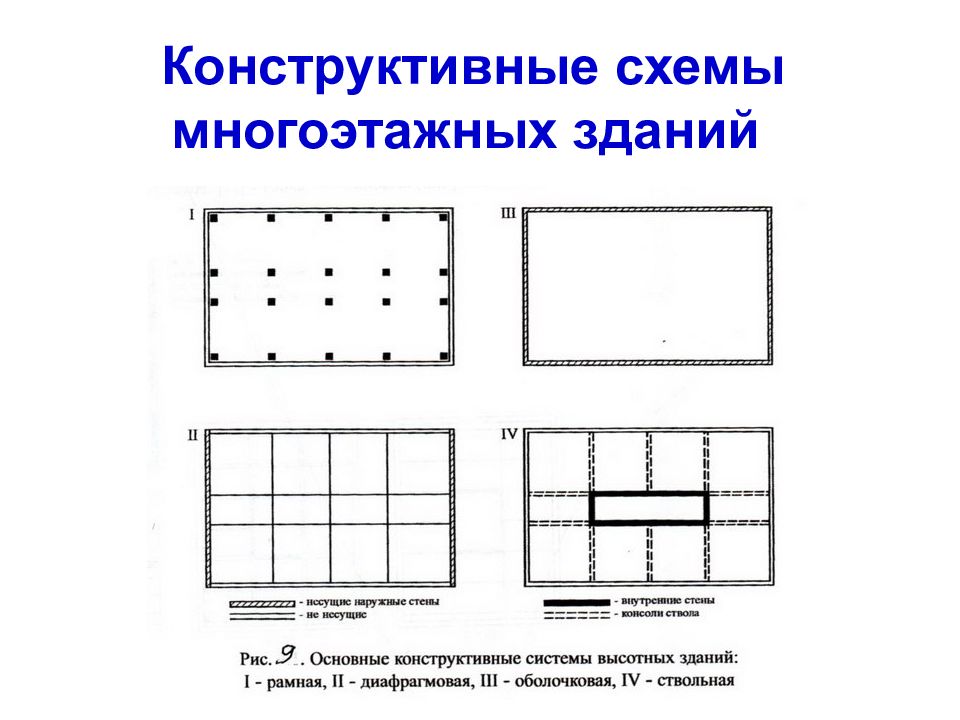

Конструктивная схема закономерное взаимное расположение и соединение несущих горизонтальных и вертикальных конструкций в единую пространственную систему, обеспечивающих его прочность, жёсткость и устойчивость

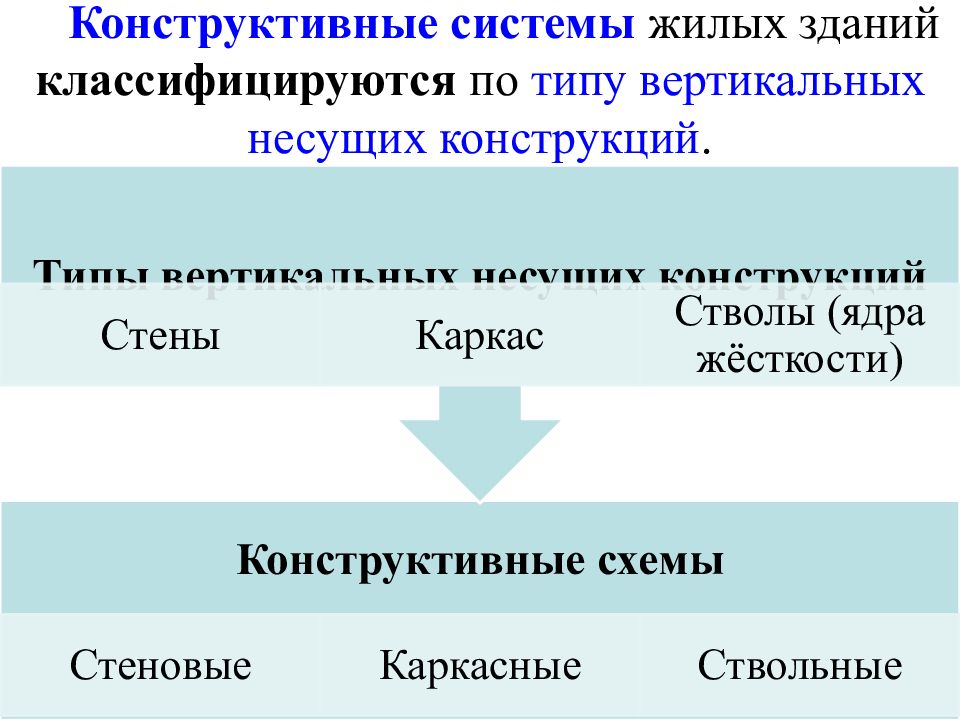

Стеновая конструктивная схема здания
Каркасная конструктивная схема здания
Ствольная конструктивная схема здания

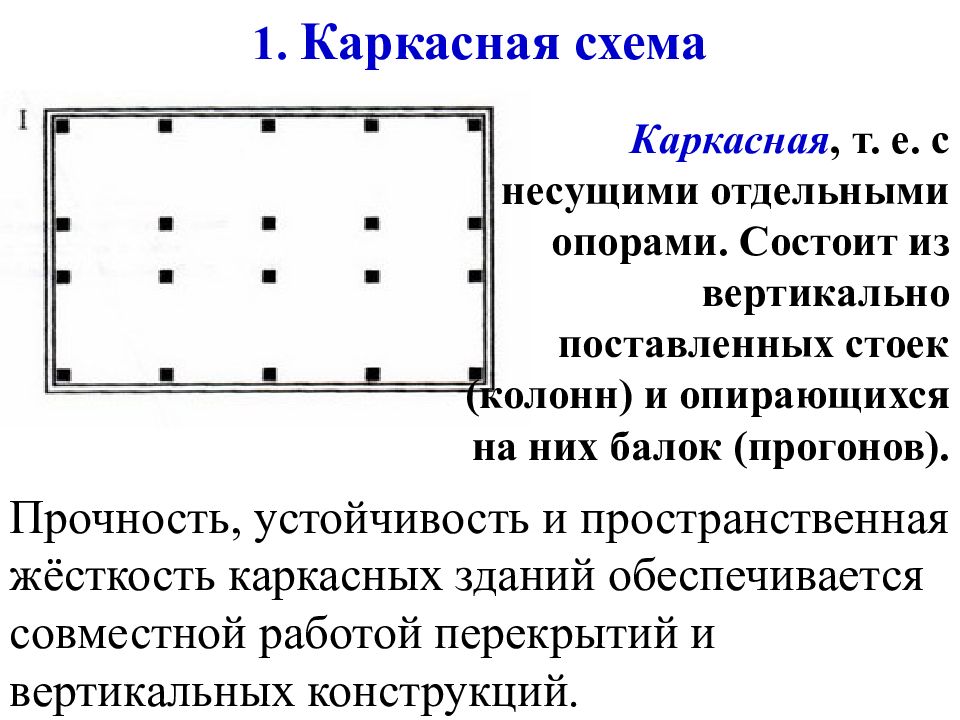

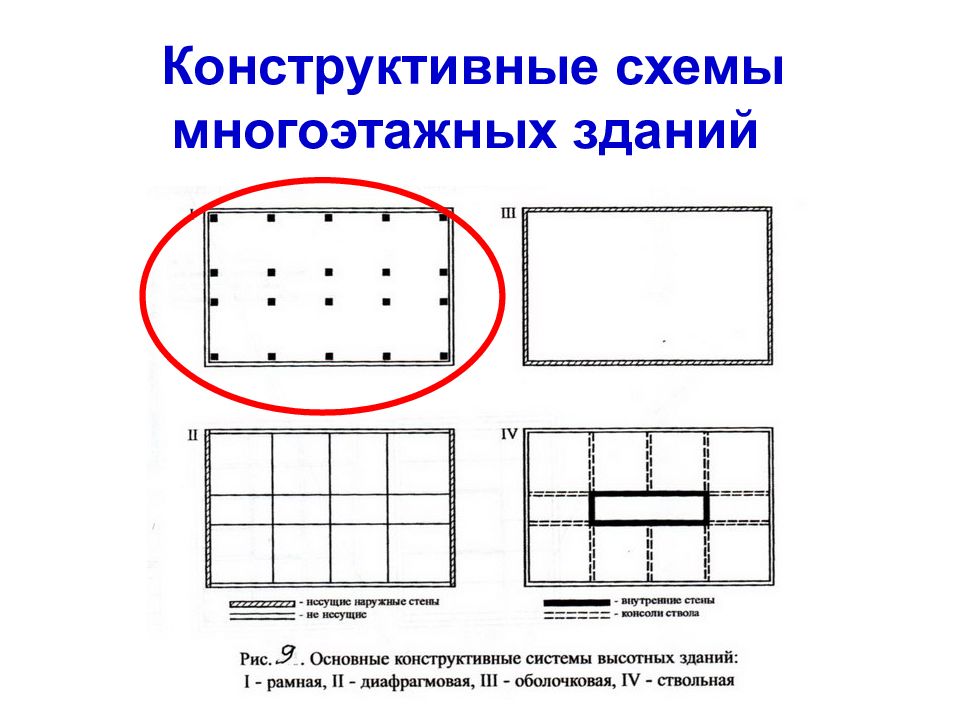

Каркасная, т. е. с несущими отдельными опорами. Состоит из вертикально поставленных стоек ( колонн ) и опирающихся на них балок ( прогонов ). Прочность, устойчивость и пространственная жёсткость каркасных зданий обеспечивается совместной работой перекрытий и вертикальных конструкций.
Рамные Рамно- связевые Связевые
В рамной схеме все вертикальные и горизонтальные нагрузки рассчитаны на поперечные или продольные рамы каркаса Рамная схема каркаса: а) конструктивная схема; б) расчетная схема; 1 — неразрезанный ригель; 2 — колонна; 3 — фундамент

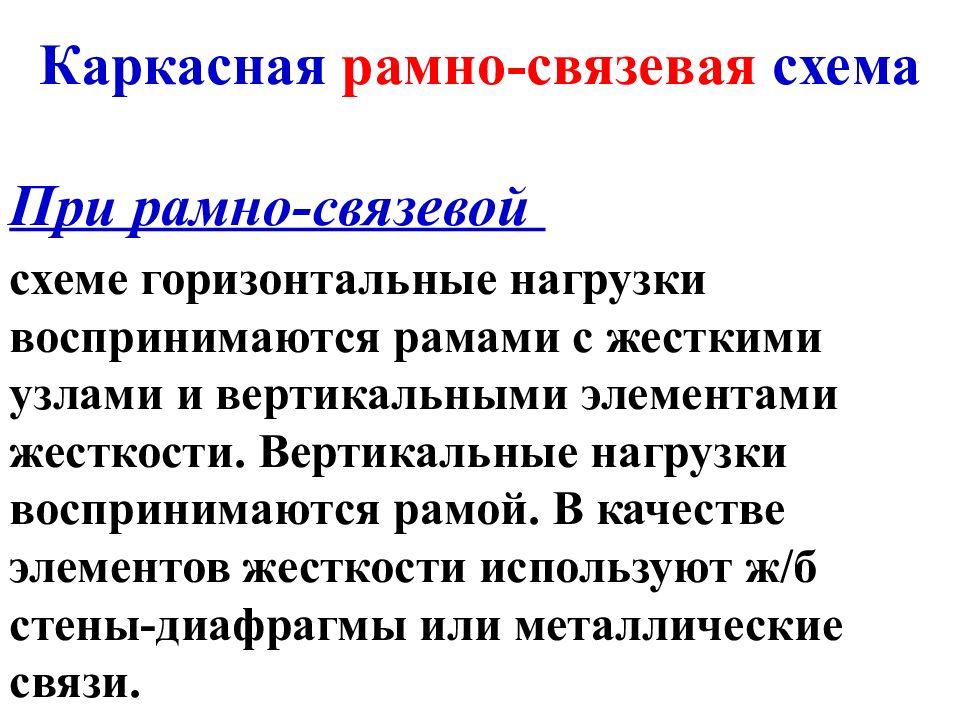

При рамно-связевой схеме горизонтальные нагрузки воспринимаются рамами c жесткими узлами и вертикальными элементами жесткости. Вертикальные нагрузки воспринимаются рамой. В качестве элементов жесткости используют ж / б стены-диафрагмы или мет a ллические связи.
В связевой схеме рамы каркаса рассчитаны только на вертикальные нагрузки, а вся ветровая горизонтальная нагрузка — на систему продольных и поперечных диафрагм жесткости, связанных с примыкающими к ним колоннами. Связевой каркас здания: а) план здания, разрез; б) расчетная схема при расчете на вертикальную нагрузку; в) расчетная схема при расчете на горизонтальную нагрузку; 1 — колонна; 2 — фундамент; 3—разрезной (однопролетный) ригель; 4—плиты перекрытия; 5—диафрагмы жесткости
С полным каркасом С неполным каркасом

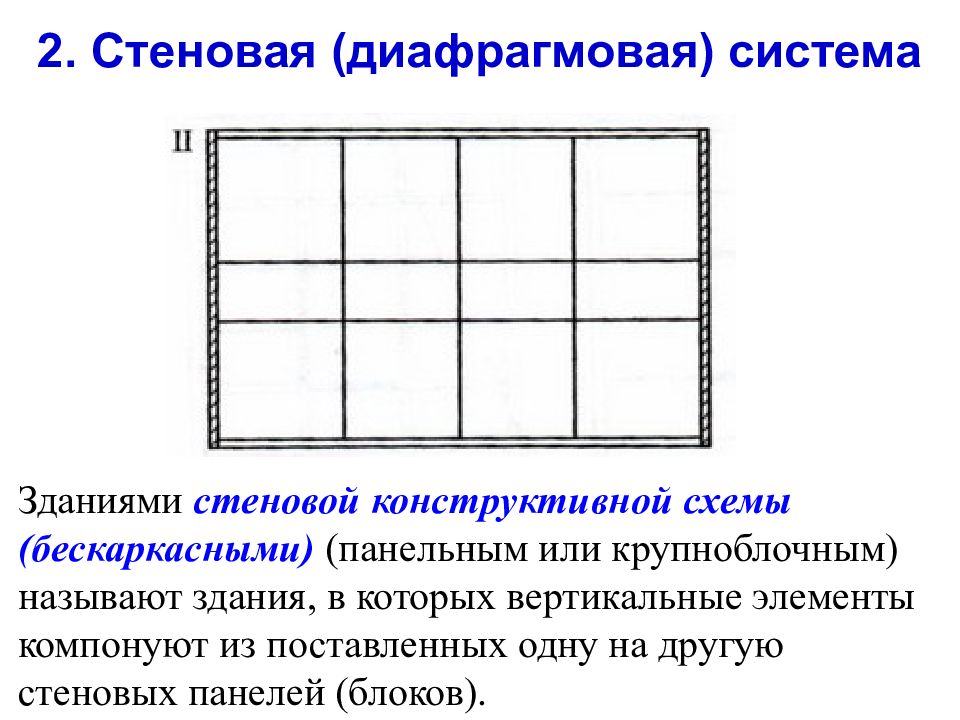

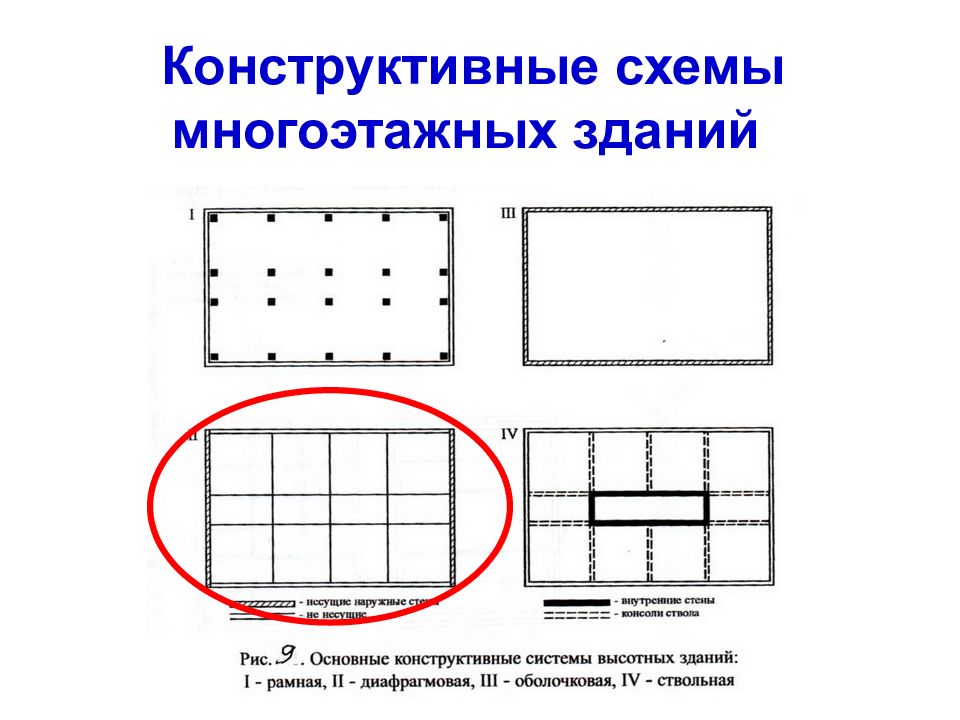

Зданиями стеновой конструктивной схемы (бескаркасными) (панельным или крупноблочным) называют здания, в которых вертикальные элементы компонуют из поставленных одну на другую стеновых панелей (блоков).

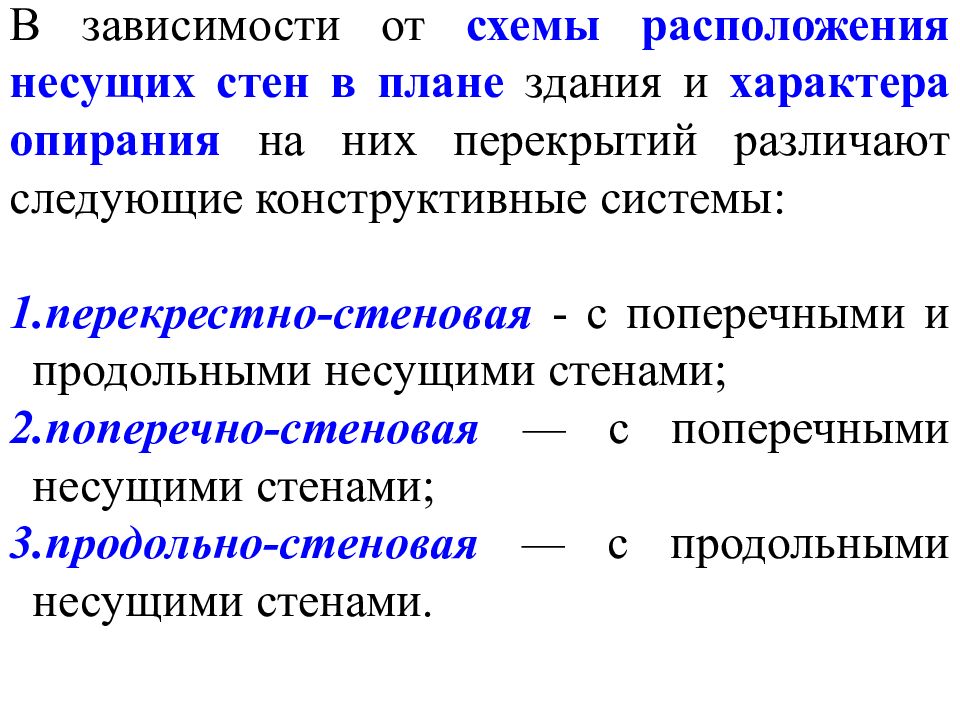

В зависимости от схемы расположения несущих стен в плане здания и характера опирания на них перекрытий различают следующие конструктивные системы: перекрестно-стеновая - с поперечными и продольными несущими стенами; поперечно-стеновая — с поперечными несущими стенами; продольно-стеновая — с продольными несущими стенами.

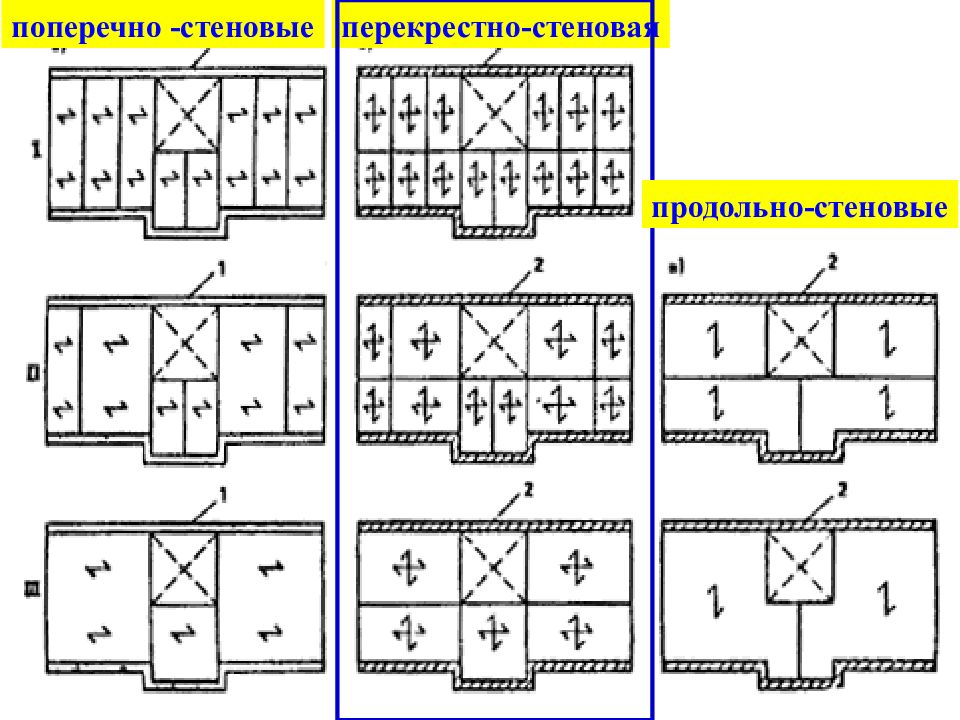

В зависимости от схемы расположения несущих стен в плане здания и характера опирания на них перекрытий различают следующие конструктивные системы: перекрестно-стеновая - с поперечными и продольными несущими стенами; поперечно-стеновая — с поперечными несущими стенами; продольно-стеновая — с продольными несущими стенами. перекрестно-стеновая продольно-стеновые поперечно -стеновые

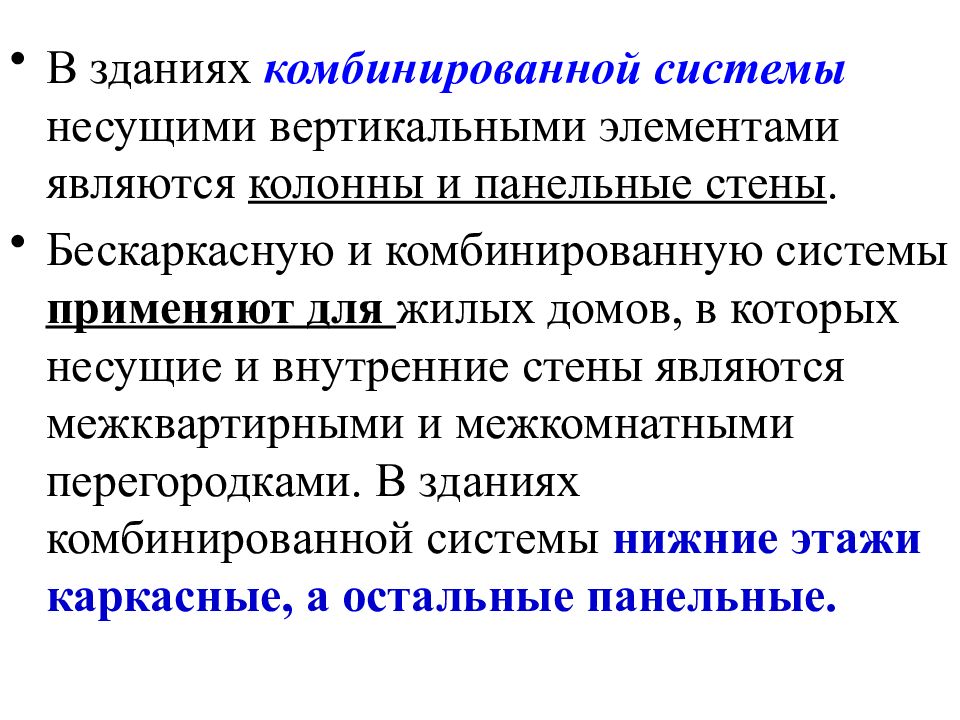

В зданиях комбинированной системы несущими вертикальными элементами являются колонны и панельные стены. Бескаркасную и комбинированную системы применяют для жилых домов, в которых несущие и внутренние стены являются межквартирными и межкомнатными перегородками. В зданиях комбинированной системы нижние этажи каркасные, а остальные панельные.

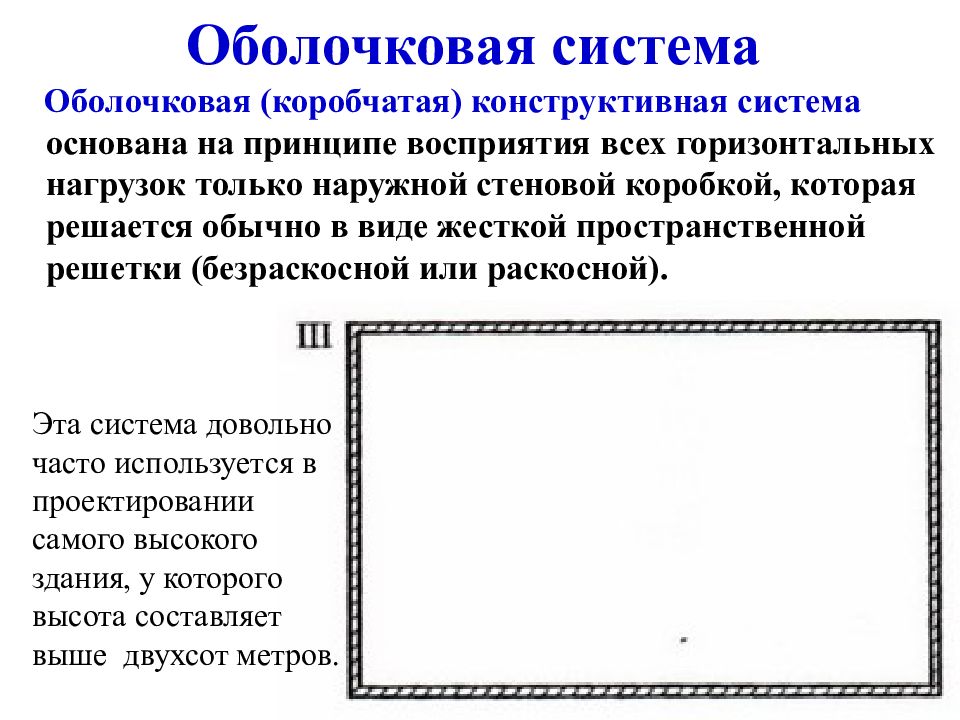

Оболочковая (коробчатая) конструктивная система основана на принципе восприятия всех горизонтальных нагрузок только наружной стеновой коробкой, которая решается обычно в виде жесткой пространственной решетки (безраскосной или раскосной). Эта система довольно часто используется в проектировании самого высокого здания, у которого высота составляет выше двухсот метров.

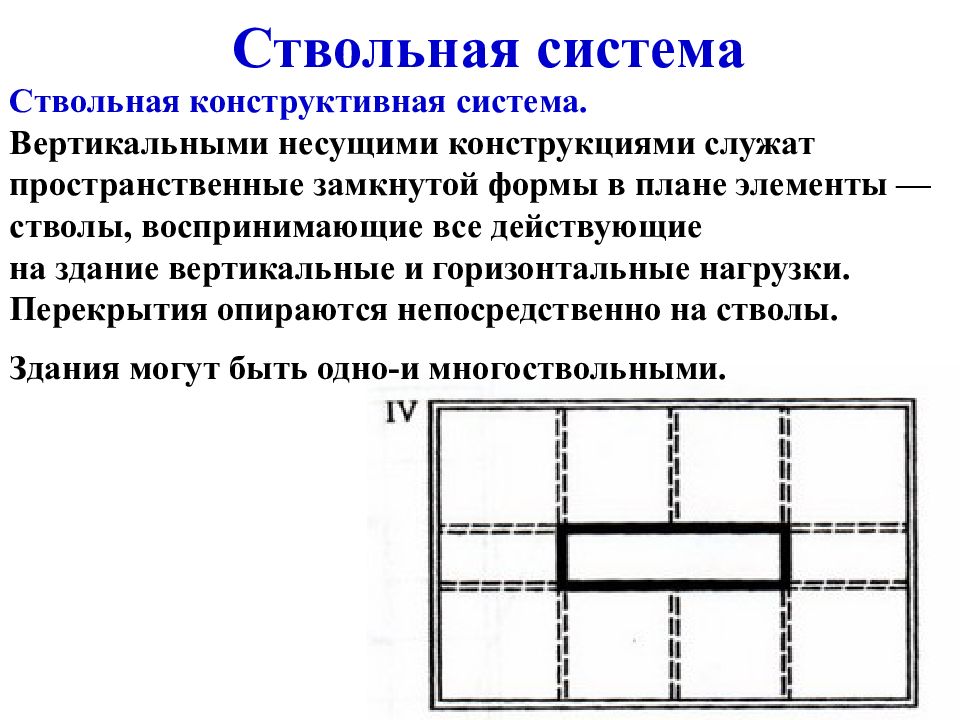

Ствольная конструктивная система. Вертикальными несущими конструкциями служат пространственные замкнутой формы в плане элементы — стволы, воспринимающие все действующие на здание вертикальные и горизонтальные нагрузки. Перекрытия опираются непосредственно на стволы. Здания могут быть одно-и многоствольными.
Ствольные конструктивные системы (с одним несущим стволом) а, б - консольные; в, г - этажерочные; д, е - подвесные 1 - несущий ствол; 2 - консольное перекрытие; 3 - консоль высотой в этаж; 4 - консольный мост; 5 - ростверк; 6 - подвеска
выполняют из объёмных блоков, устанавливаемых друг на друга в случае применения каркаса объёмные блоки служат его заполнением, и каждый блок несёт только собственную массу и полезную нагрузку
а – блок – колпак; б – блок – стакан; в – блок – труба
сочетание несущих объёмных блоков и плоскостных конструкций (стеновые панели, плиты перекрытий и др.).
