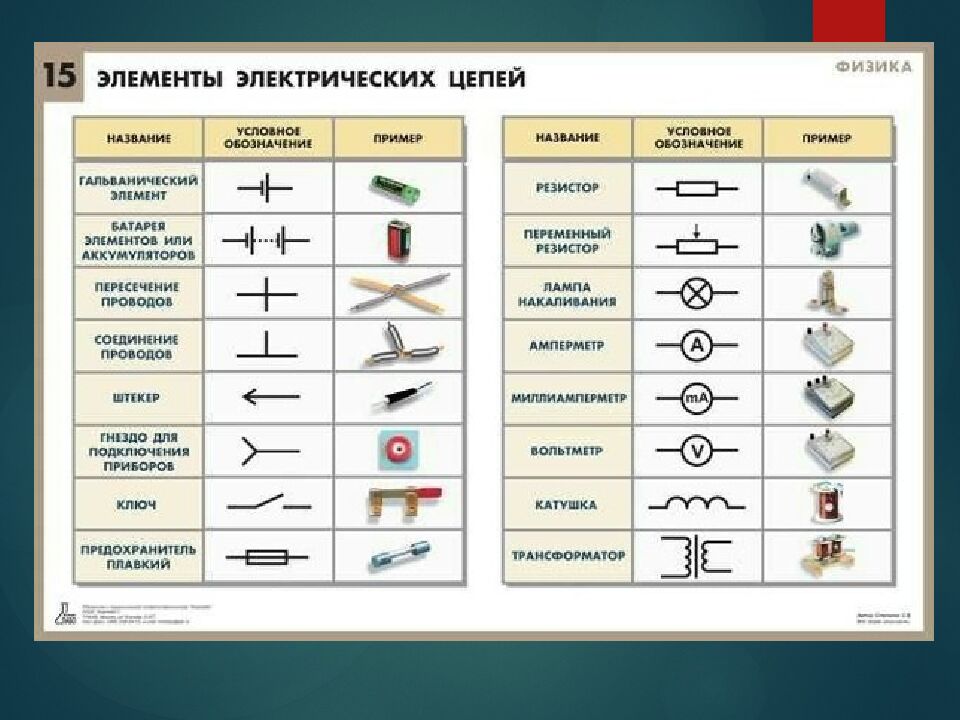

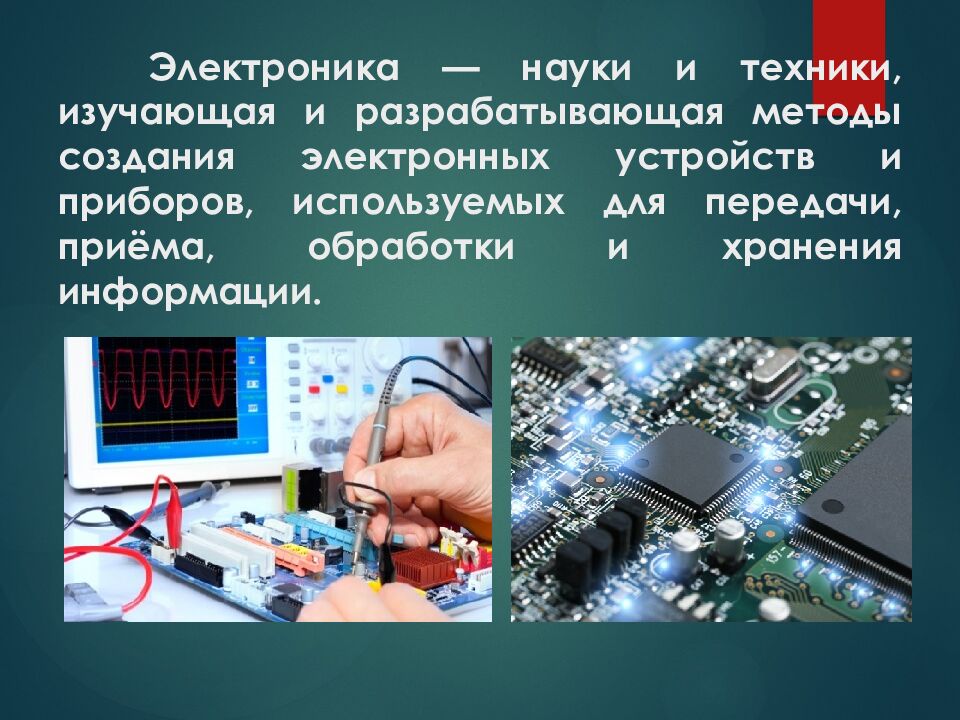

Электроника роль в современной науке Электрическая цепь и элементы. Условное обозначение элементов, используемых в электрических цепях.

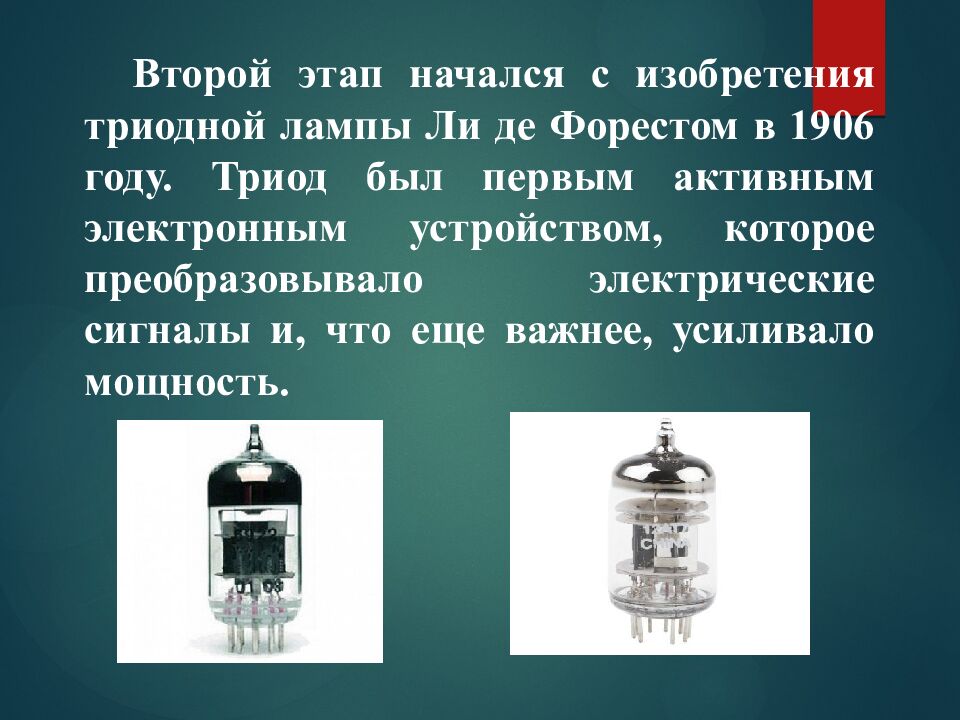

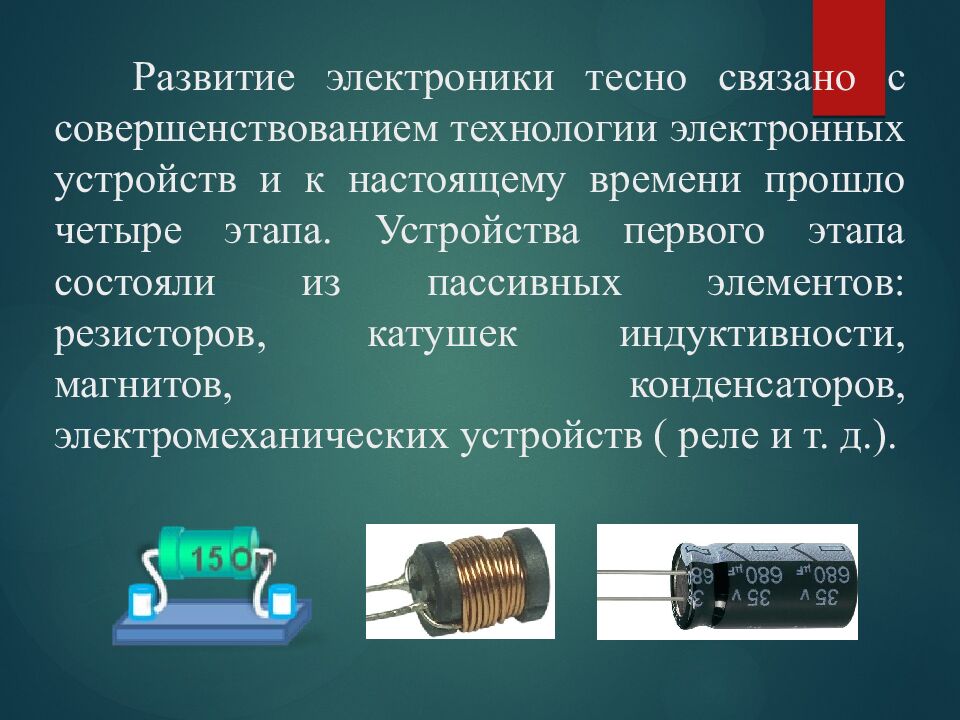

Второй этап начался с изобретения триодной лампы Ли де Форестом в 1906 году. Триод был первым активным электронным устройством, которое преобразовывало электрические сигналы и, что еще важнее, усиливало мощность.

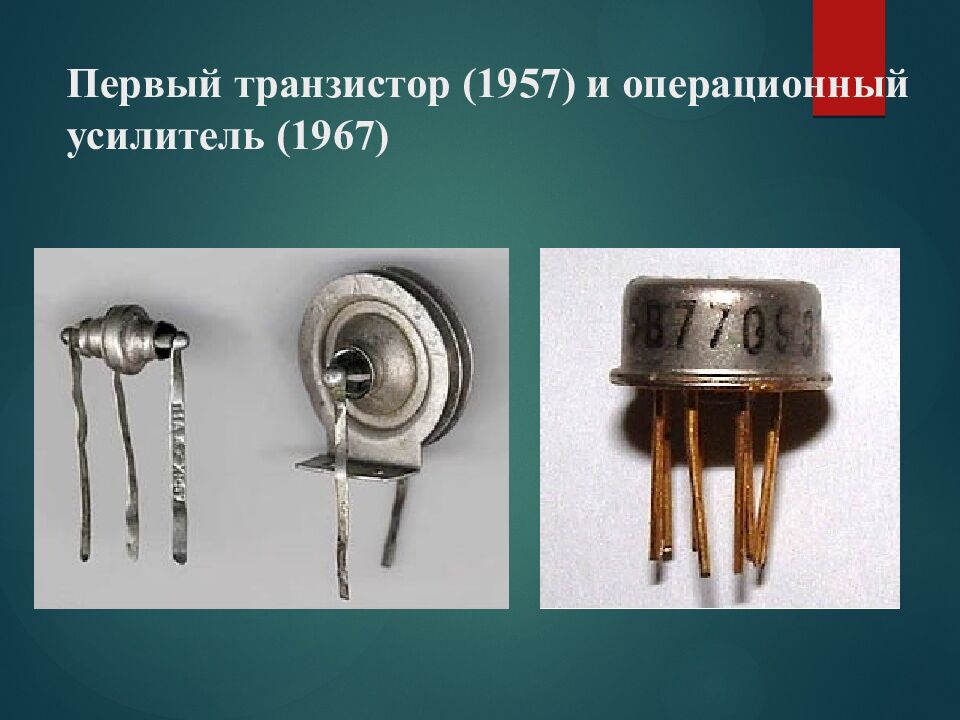

Третий этап начался с изобретения Первый действующий транзистор создали американские физики Уильям Шокли, Джон Бардин и Уолтер Браттейн биполярного транзистора — основного активного элемента электроники.

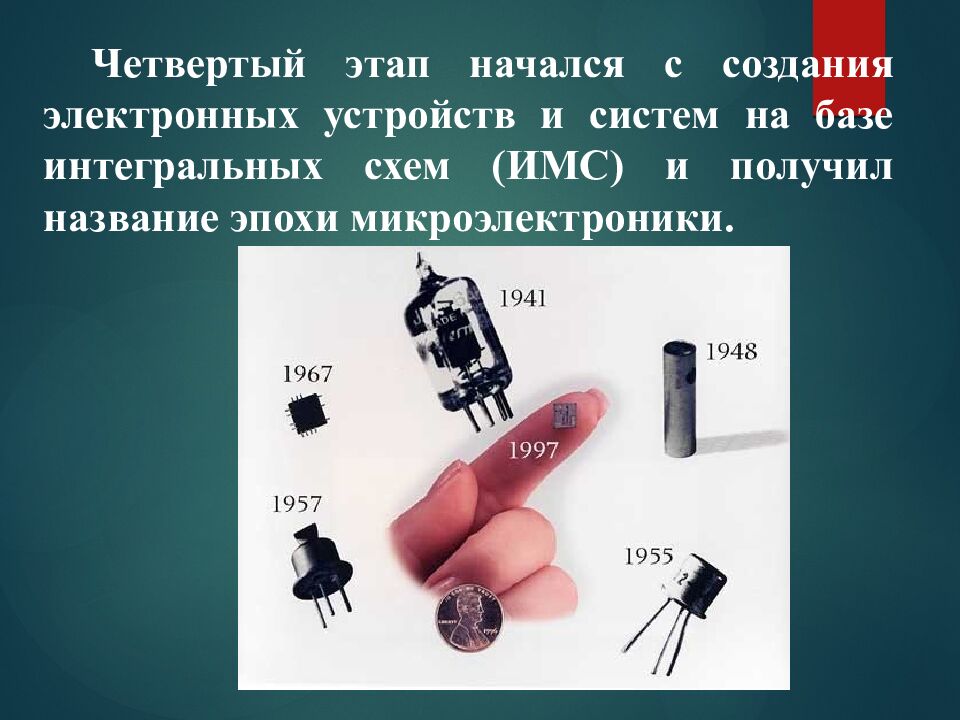

Четвертый этап начался с создания электронных устройств и систем на базе интегральных схем ( ИМС ) и получил название эпохи микроэлектроники.

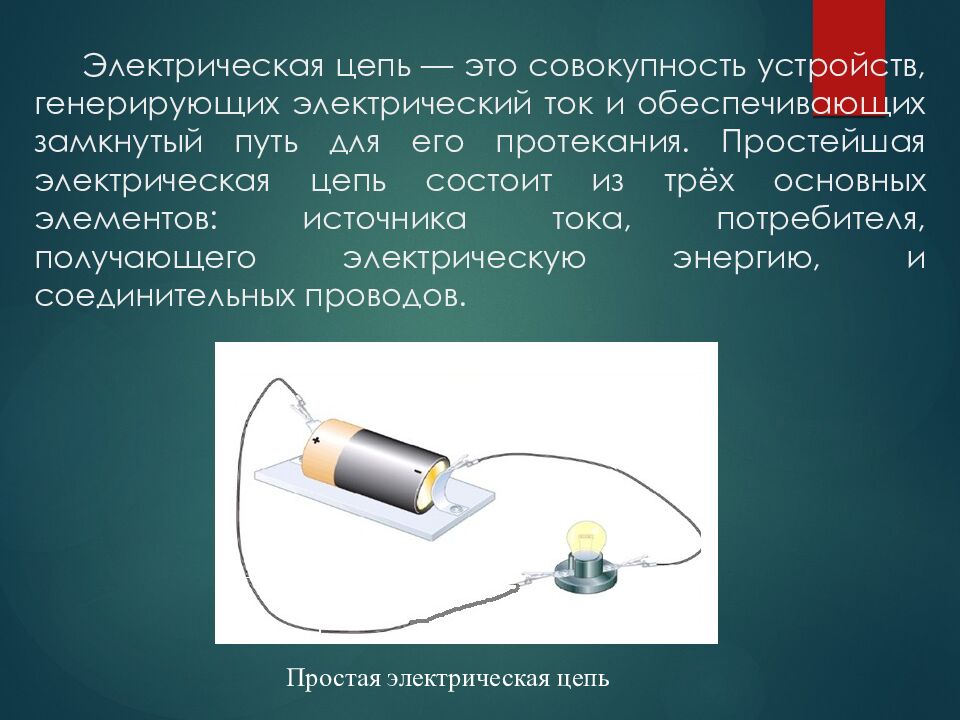

Простая электрическая цепь

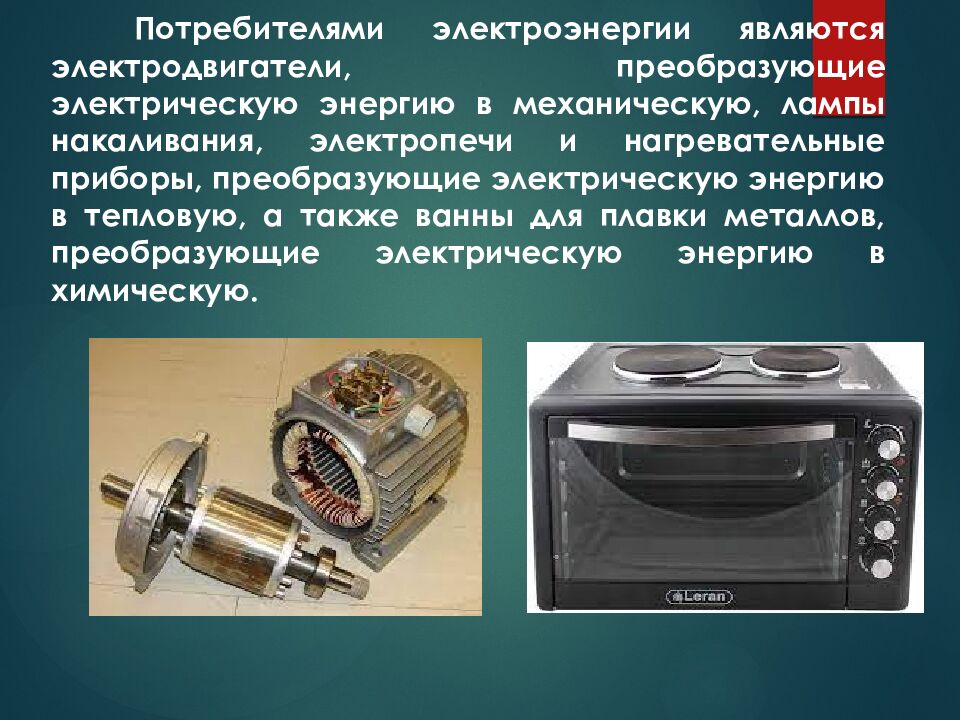

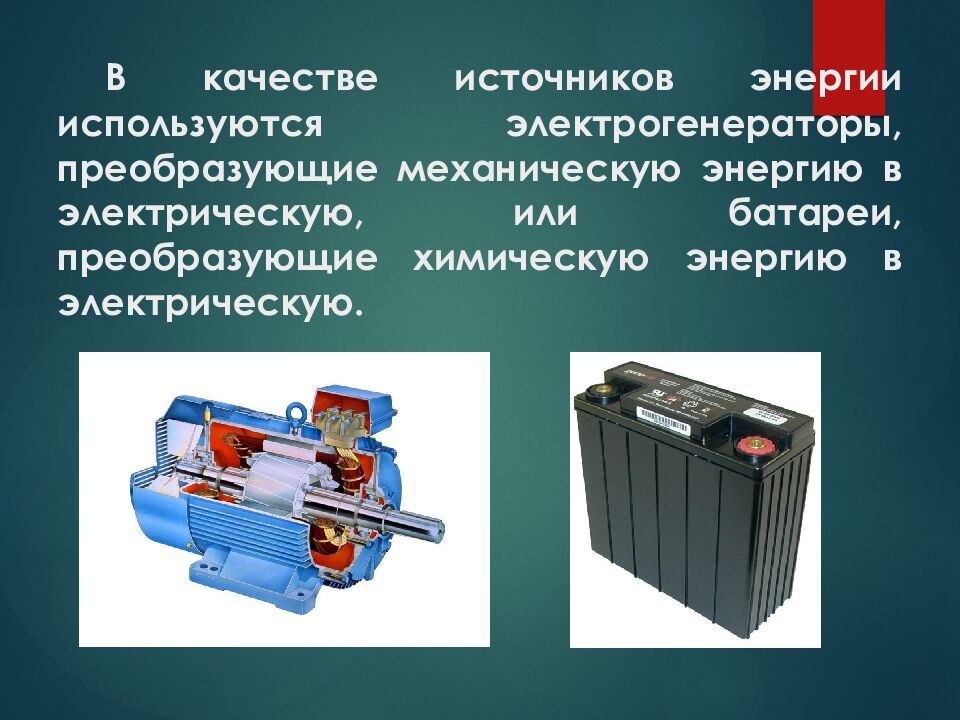

Потребителями электроэнергии являются электродвигатели, преобразующие электрическую энергию в механическую, лампы накаливания, электропечи и нагревательные приборы, преобразующие электрическую энергию в тепловую, а также ванны для плавки металлов, преобразующие электрическую энергию в химическую.

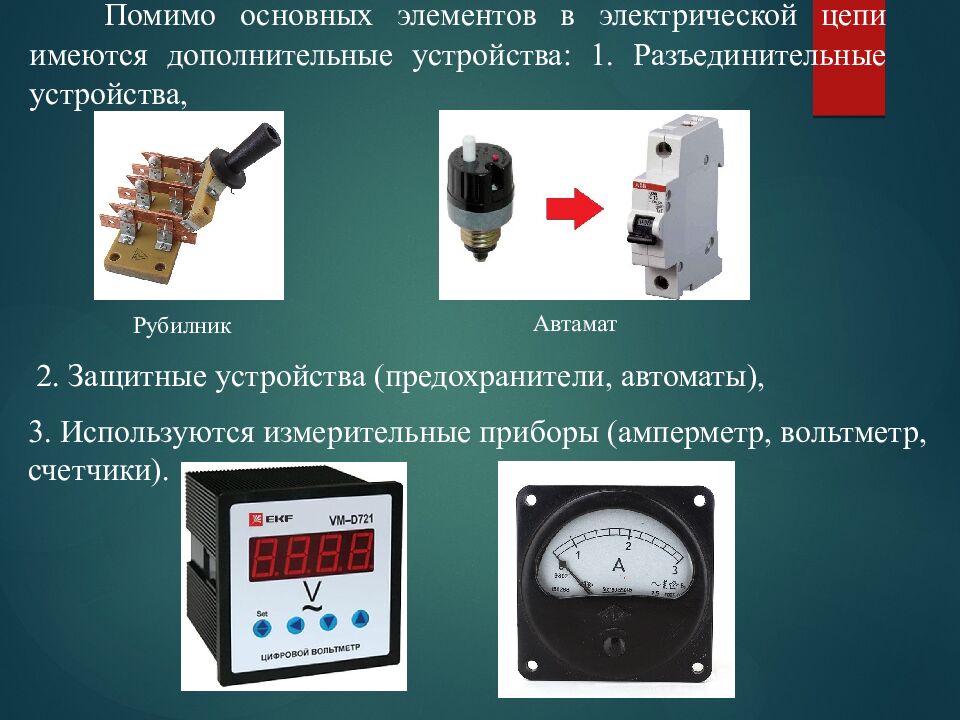

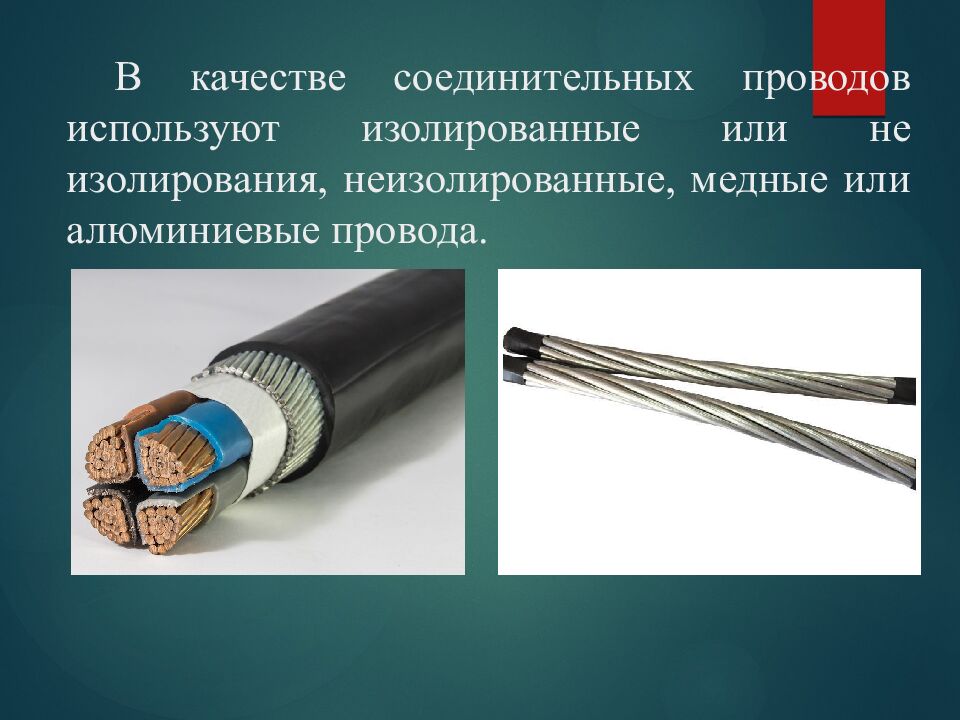

Помимо основных элементов в электрической цепи имеются дополнительные устройства: 1. Разъединительные устройства, Рубилник Автамат 2. Защитные устройства (предохранители, автоматы), 3. Используются измерительные приборы (амперметр, вольтметр, счетчики).

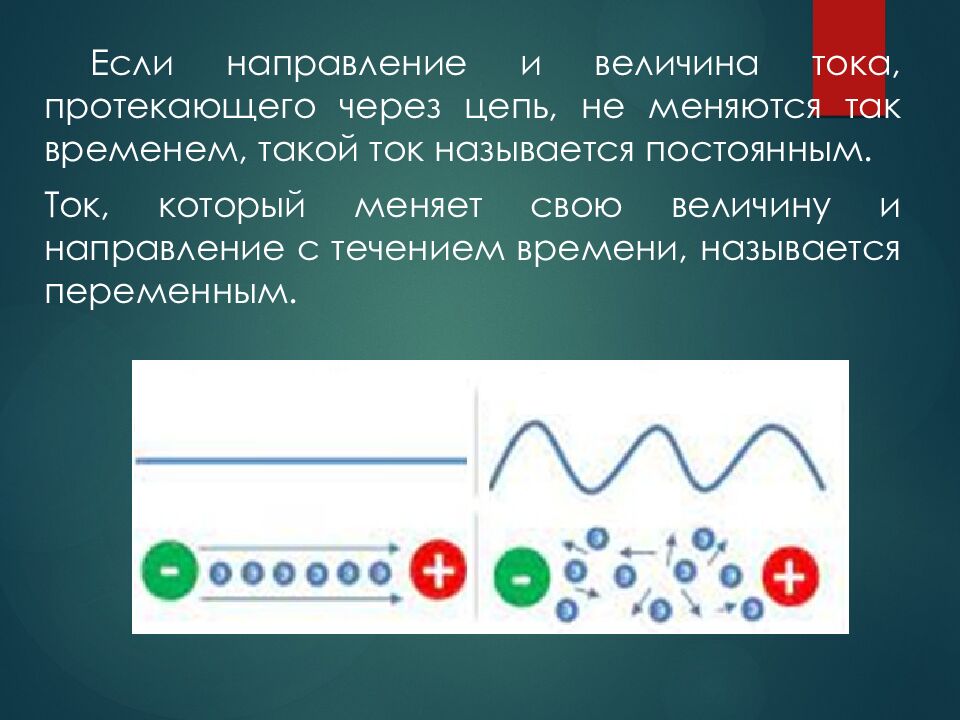

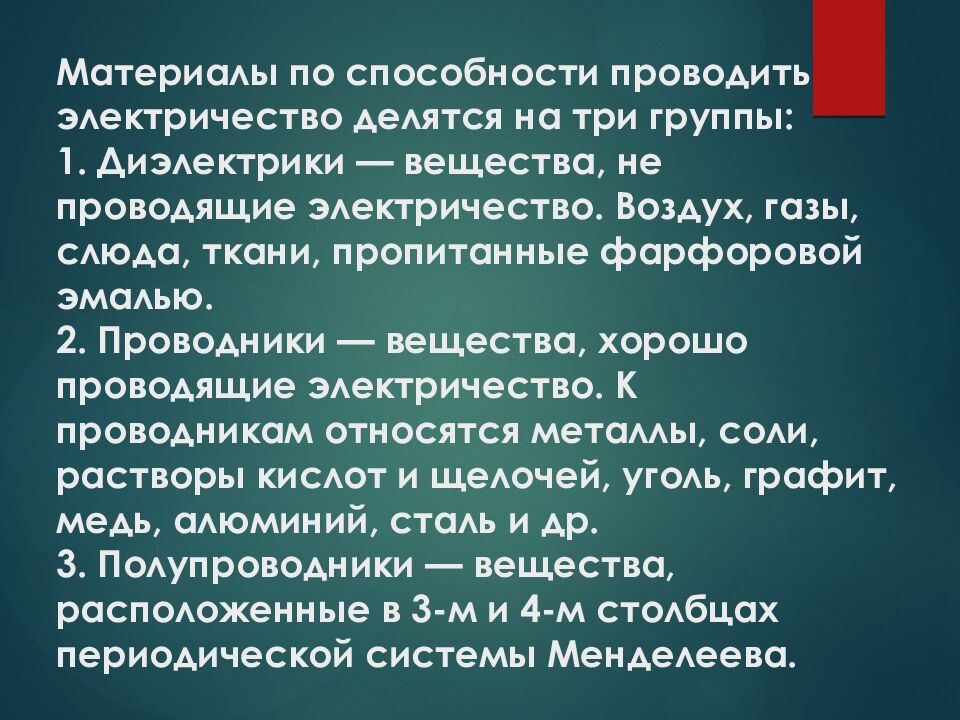

Если направление и величина тока, протекающего через цепь, не меняются так временем, такой ток называется постоянным. Ток, который меняет свою величину и направление с течением времени, называется переменным.

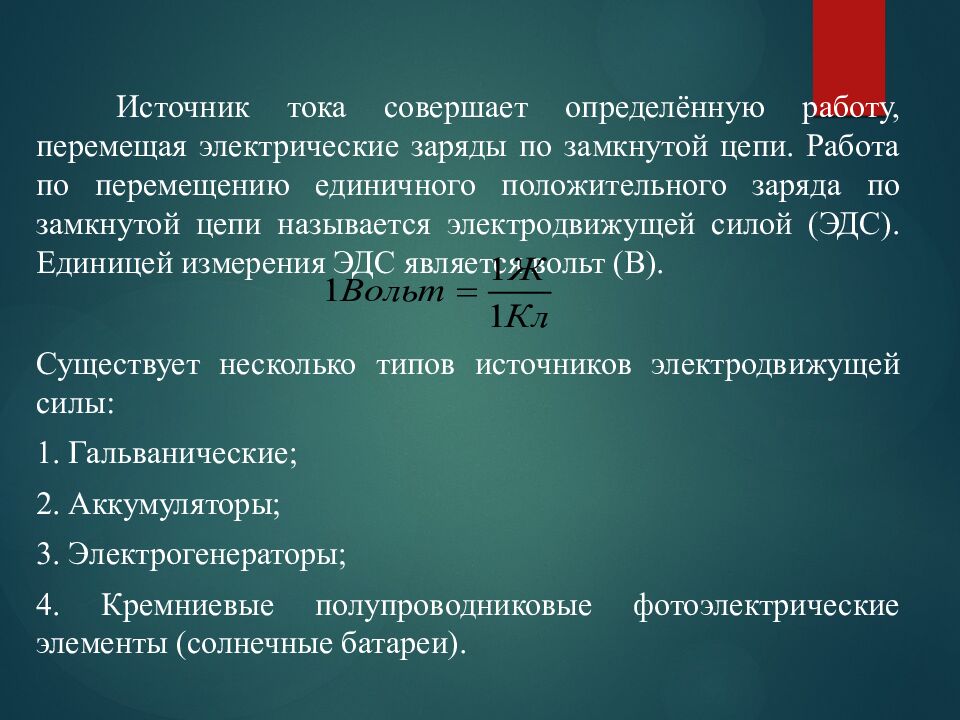

Источник тока совершает определённую работу, перемещая электрические заряды по замкнутой цепи. Работа по перемещению единичного положительного заряда по замкнутой цепи называется электродвижущей силой (ЭДС). Единицей измерения ЭДС является вольт (В). Существует несколько типов источников электродвижущей силы: 1. Гальванические; 2. Аккумуляторы; 3. Электрогенераторы; 4. Кремниевые полупроводниковые фотоэлектрические элементы (солнечные батареи).

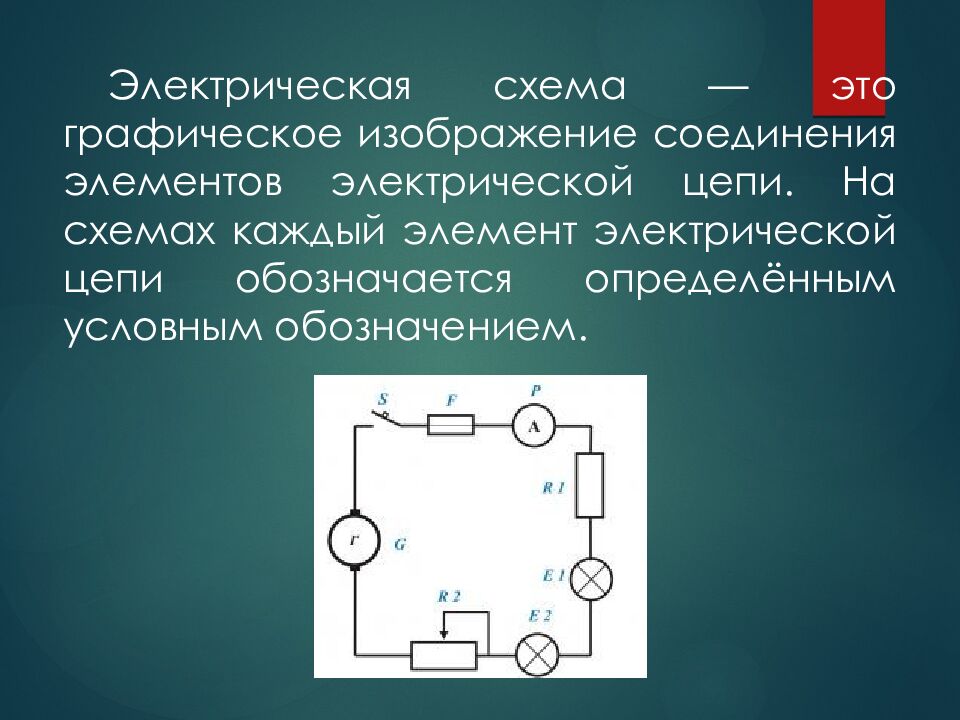

Электрическая схема — это графическое изображение соединения элементов электрической цепи. На схемах каждый элемент электрической цепи обозначается определённым условным обозначением.
