Первый слайд презентации: Линии электропередач

Изображение слайда

Слайд 2: Линия электропередачи  (ЛЭП)

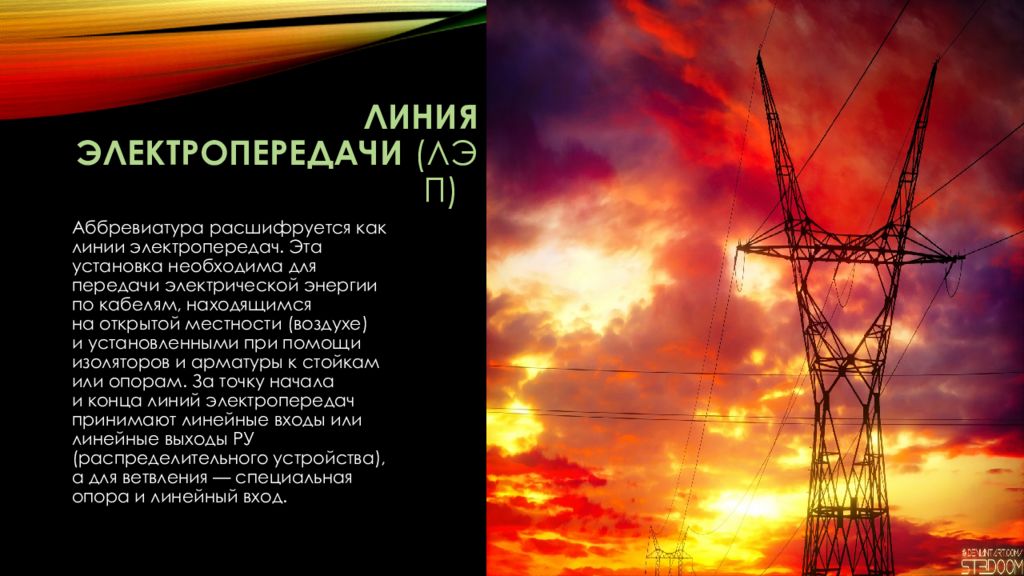

Аббревиатура расшифруется как линии электропередач. Эта установка необходима для передачи электрической энергии по кабелям, находящимся на открытой местности (воздухе) и установленными при помощи изоляторов и арматуры к стойкам или опорам. За точку начала и конца линий электропередач принимают линейные входы или линейные выходы РУ (распределительного устройства), а для ветвления — специальная опора и линейный вход.

Изображение слайда

Слайд 3

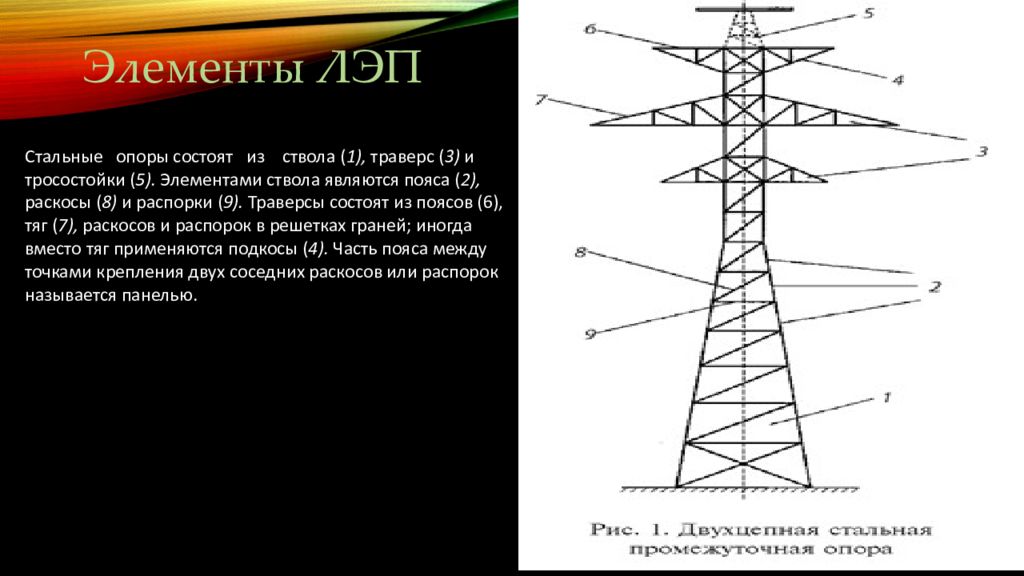

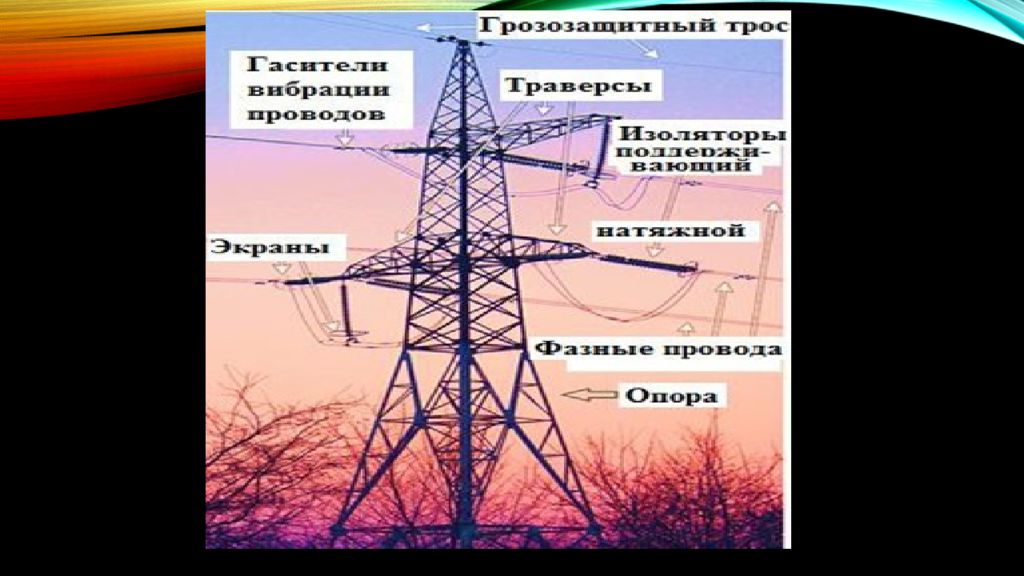

Элементы ЛЭП Стальные   опоры состоят   из    ствола ( 1), траверс ( 3) и тросостойки ( 5). Элементами ствола являются пояса ( 2), раско­сы ( 8) и распорки ( 9). Траверсы состоят из поясов (6), тяг ( 7), раскосов и распорок в решетках граней; иногда вместо тяг применяются подкосы ( 4). Часть пояса между точками крепления двух соседних раскосов или распорок называется панелью.

Изображение слайда

Слайд 4

Изображение слайда

Слайд 5

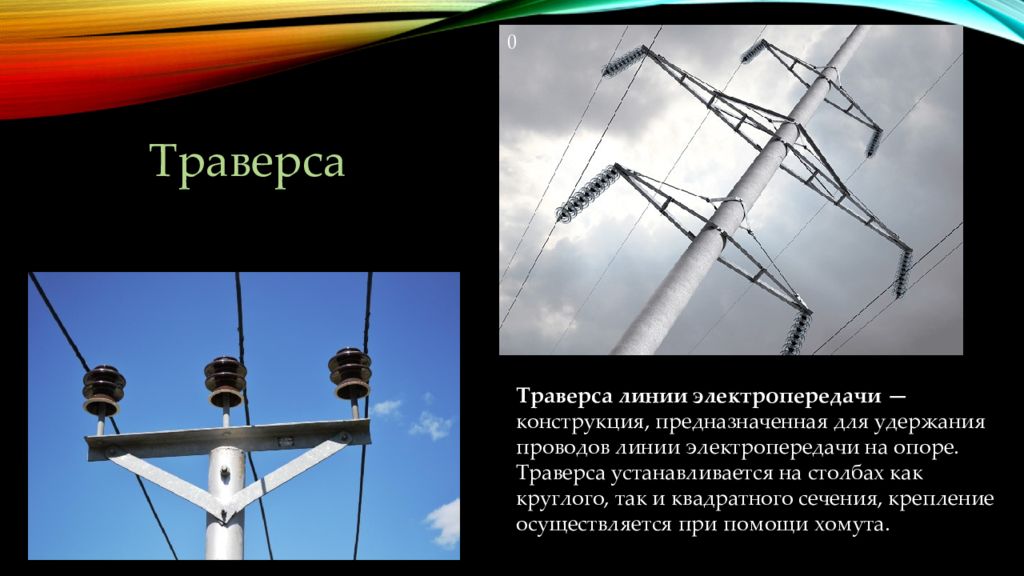

Траверса Траверса линии электропередачи — конструкция, предназначенная для удержания проводов линии электропередачи на опоре. Траверса устанавливается на столбах как круглого, так и квадратного сечения, крепление осуществляется при помощи хомута. 0

Изображение слайда

Слайд 6

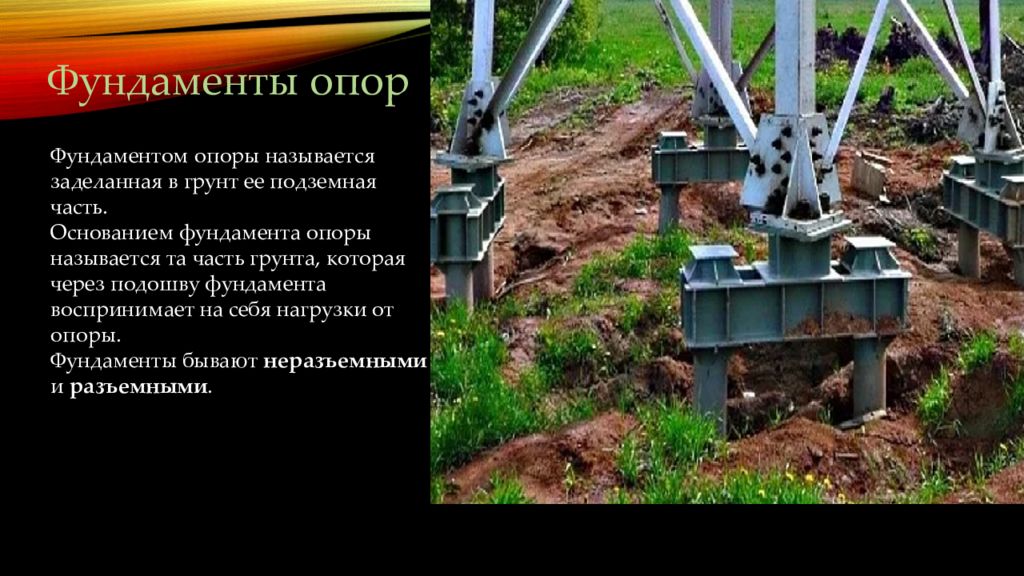

Фундаменты опор Фундаментом опоры называется заделанная в грунт ее подземная часть. Основанием фундамента опоры называется та часть грунта, которая через подошву фундамента воспринимает на себя нагрузки от опоры. Фундаменты бывают неразъемными и разъемными.

Изображение слайда

Слайд 7: Классификация ЛЭП

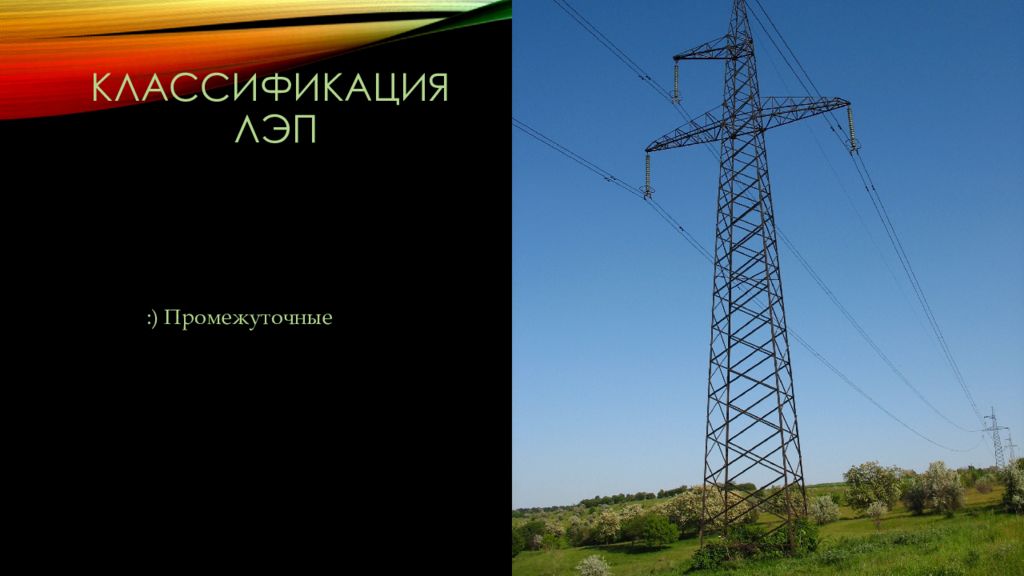

: ) Промежуточные

Изображение слайда

Слайд 8: Классификация ЛЭП

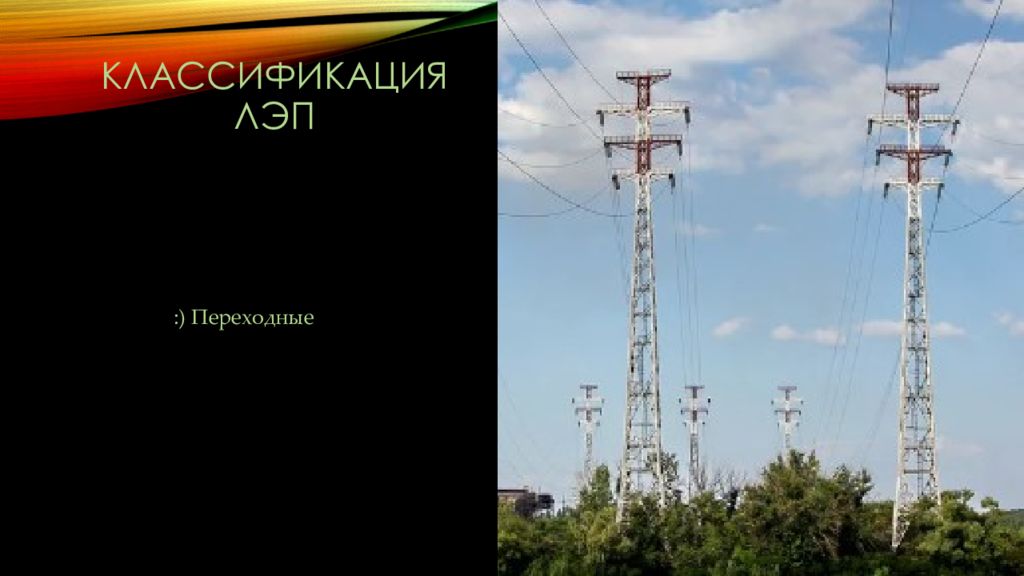

: ) Переходные

Изображение слайда

Слайд 9: Классификация ЛЭП

3) Анкерно-угловые

Изображение слайда

Слайд 10: Классификация ЛЭП

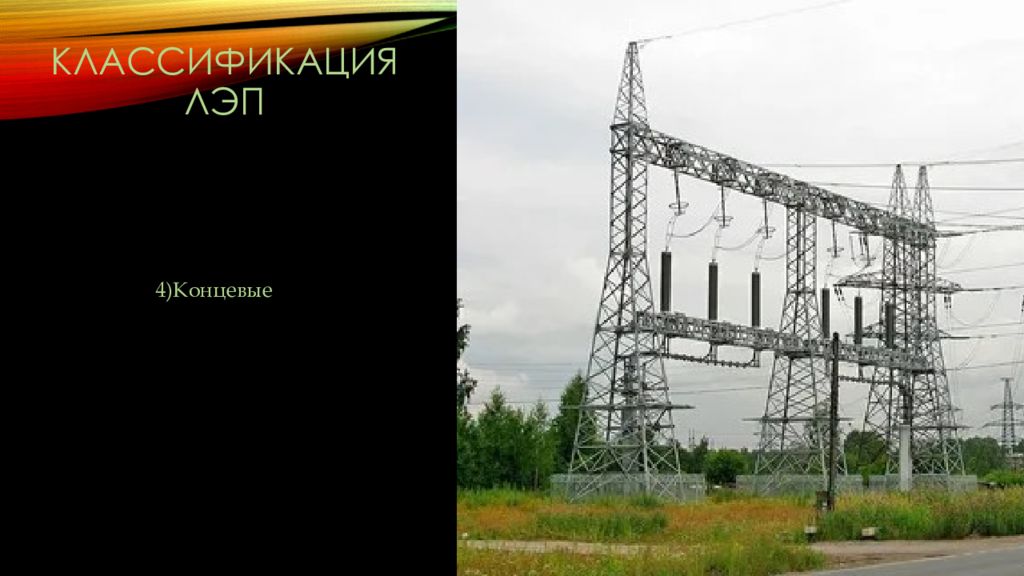

4)Концевые Т

Изображение слайда

Слайд 11: Классификация ЛЭП

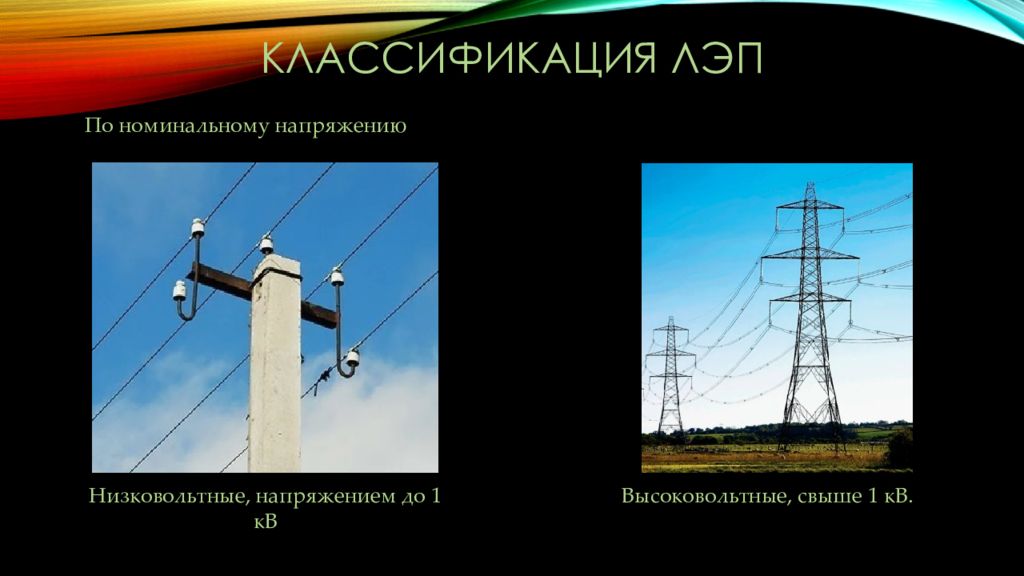

По номинальному напряжению Низковольтные, напряжением до 1 кВ Высоковольтные, свыше 1 кВ.

Изображение слайда

Слайд 12: Классификация опор лэп

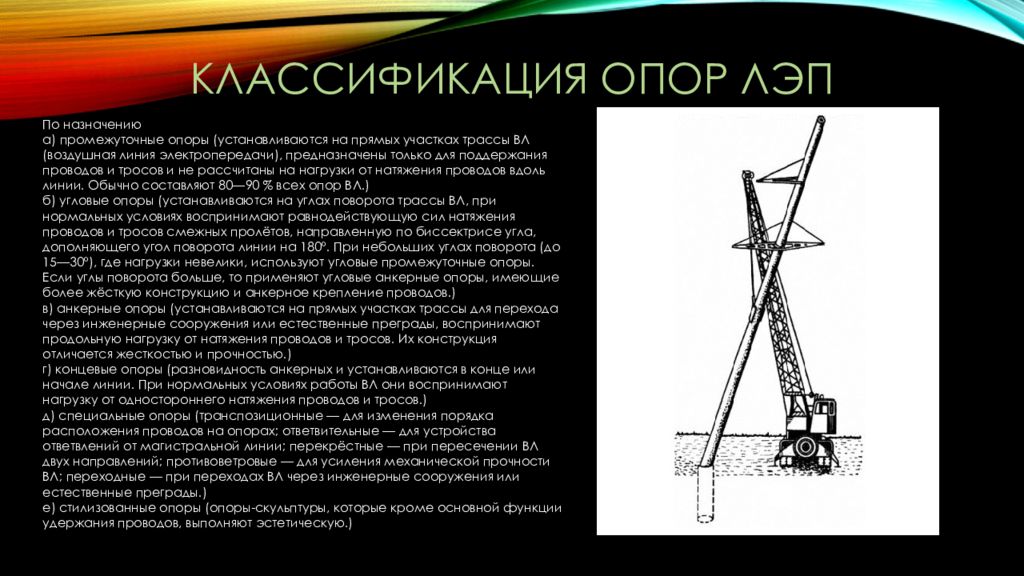

По назначению а) промежуточные опоры (устанавливаются на прямых участках трассы ВЛ (воздушная линия электропередачи), предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки от  натяжения  проводов вдоль линии. Обычно составляют 80—90 % всех опор ВЛ.) б) угловые опоры (устанавливаются на углах поворота трассы ВЛ, при нормальных условиях воспринимают равнодействующую сил натяжения проводов и тросов смежных пролётов, направленную по биссектрисе угла, дополняющего угол поворота линии на 180°. При небольших углах поворота (до 15—30°), где нагрузки невелики, используют угловые промежуточные опоры. Если углы поворота больше, то применяют угловые анкерные опоры, имеющие более жёсткую конструкцию и анкерное крепление проводов.) в) анкерные опоры (устанавливаются на прямых участках трассы для перехода через инженерные сооружения или естественные преграды, воспринимают продольную нагрузку от натяжения проводов и тросов. Их конструкция отличается жесткостью и прочностью.) г) концевые опоры (разновидность анкерных и устанавливаются в конце или начале линии. При нормальных условиях работы ВЛ они воспринимают нагрузку от одностороннего натяжения проводов и тросов.) д) специальные опоры (транспозиционные — для изменения порядка расположения проводов на опорах; ответвительные  — для устройства ответвлений от магистральной линии; перекрёстные — при пересечении ВЛ двух направлений; противоветровые — для усиления механической прочности ВЛ; переходные — при переходах ВЛ через инженерные сооружения или естественные преграды.) е) стилизованные опоры (опоры-скульптуры, которые кроме основной функции удержания проводов, выполняют эстетическую.) 4

Изображение слайда

Слайд 13

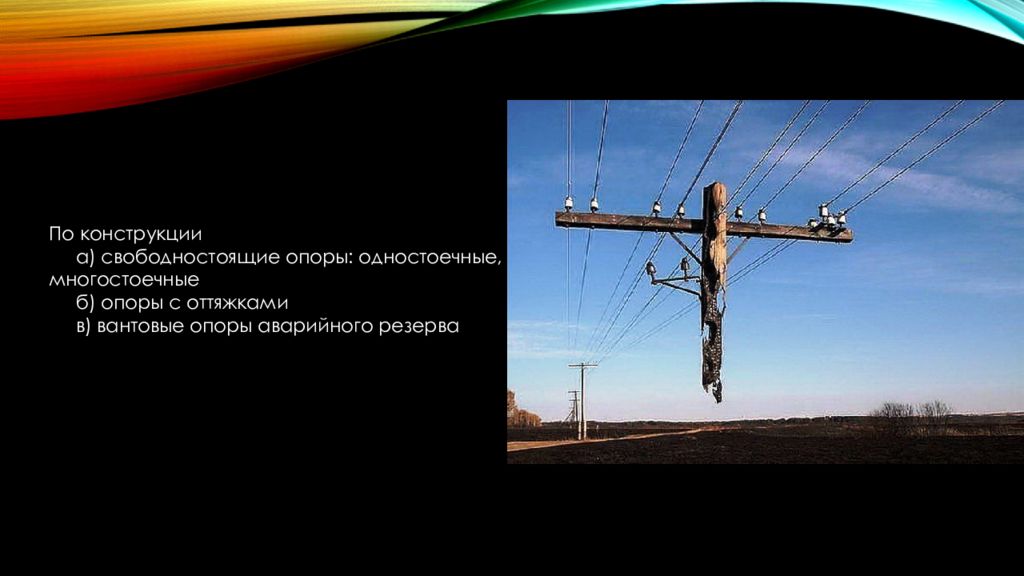

По конструкции а) свободностоящие опоры: одностоечные, многостоечные б) опоры с оттяжками в) вантовые опоры аварийного резерва

Изображение слайда

Слайд 14

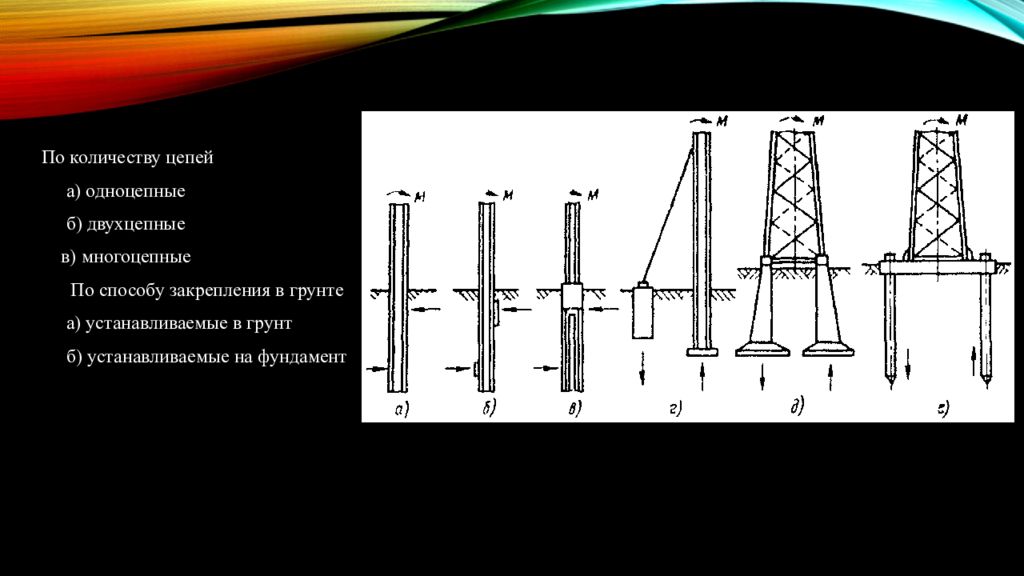

По количеству цепей а) одноцепные б) двухцепные в) многоцепные По способу закрепления в грунте а) устанавливаемые в грунт б) устанавливаемые на фундамент

Изображение слайда

Слайд 15

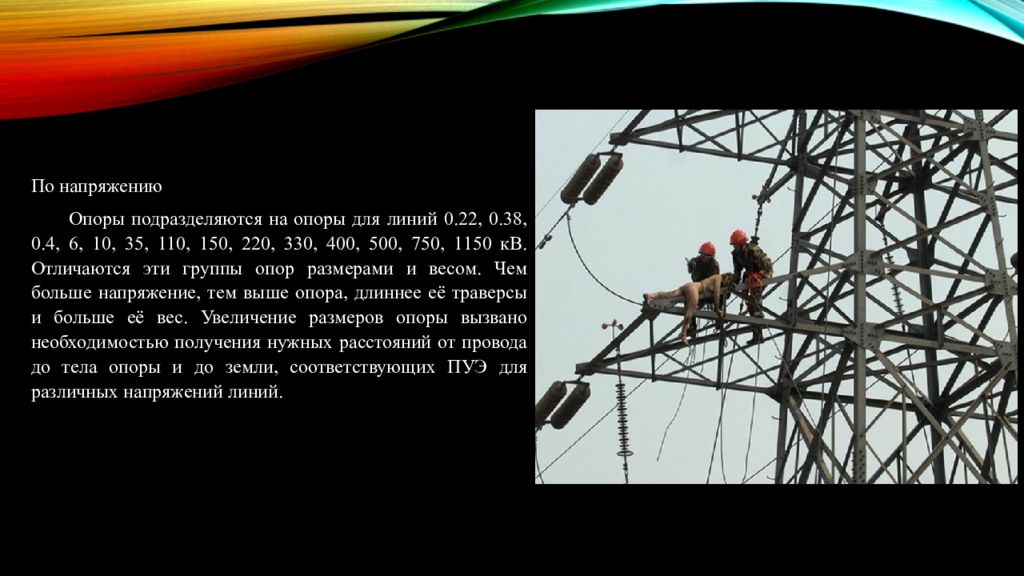

По напряжению Опоры подразделяются на опоры для линий 0.22, 0.38, 0.4, 6, 10, 35, 110, 150, 220, 330, 400, 500, 750, 1150 кВ. Отличаются эти группы опор размерами и весом. Чем больше напряжение, тем выше опора, длиннее её траверсы и больше её вес. Увеличение размеров опоры вызвано необходимостью получения нужных расстояний от провода до тела опоры и до земли, соответствующих ПУЭ для различных напряжений линий.

Изображение слайда

Слайд 16

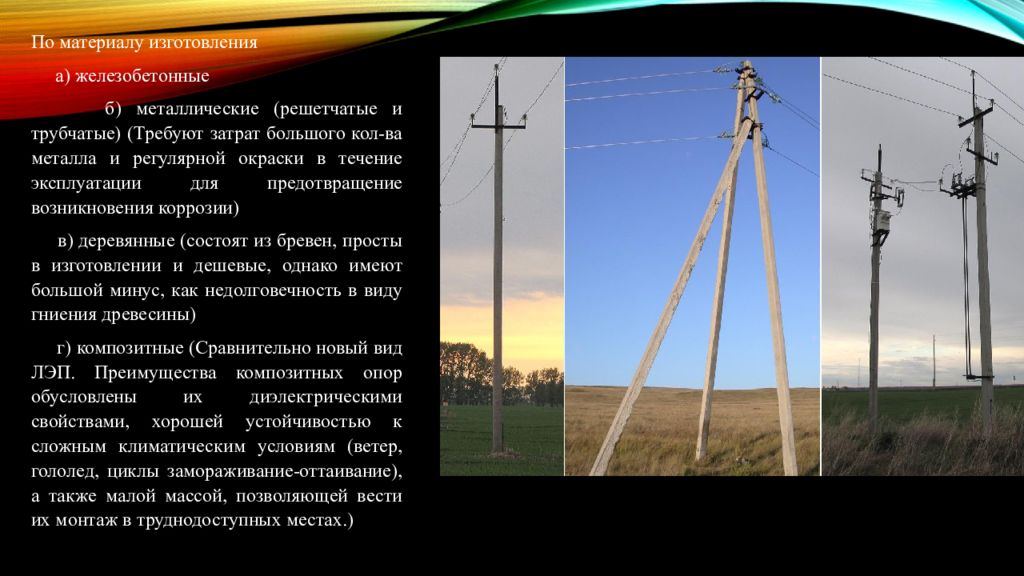

По материалу изготовления а) железобетонные б) металлические (решетчатые и трубчатые) (Требуют затрат большого кол-ва металла и регулярной окраски в течение эксплуатации для предотвращение возникновения коррозии) в) деревянные (состоят из бревен, просты в изготовлении и дешевые, однако имеют большой минус, как недолговечность в виду гниения древесины) г) композитные (Сравнительно новый вид ЛЭП. Преимущества композитных опор обусловлены их диэлектрическими свойствами, хорошей устойчивостью к сложным климатическим условиям (ветер, гололед, циклы замораживание-оттаивание), а также малой массой, позволяющей вести их монтаж в труднодоступных местах.)

Изображение слайда

Слайд 17: Ваша любимая часть…

Изображение слайда

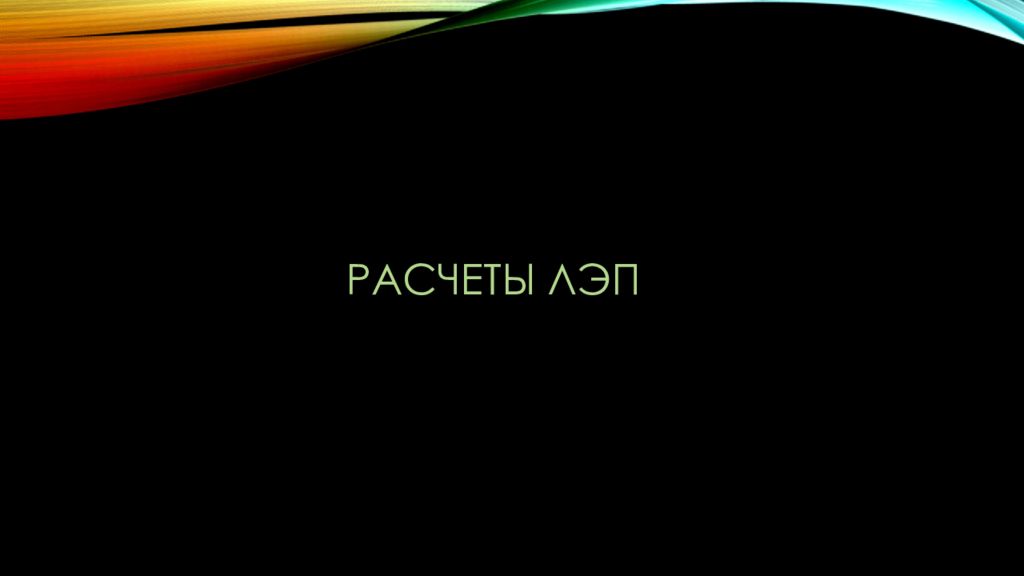

Слайд 18: Расчеты лэп

Изображение слайда

Слайд 19: Сбор нагрузок

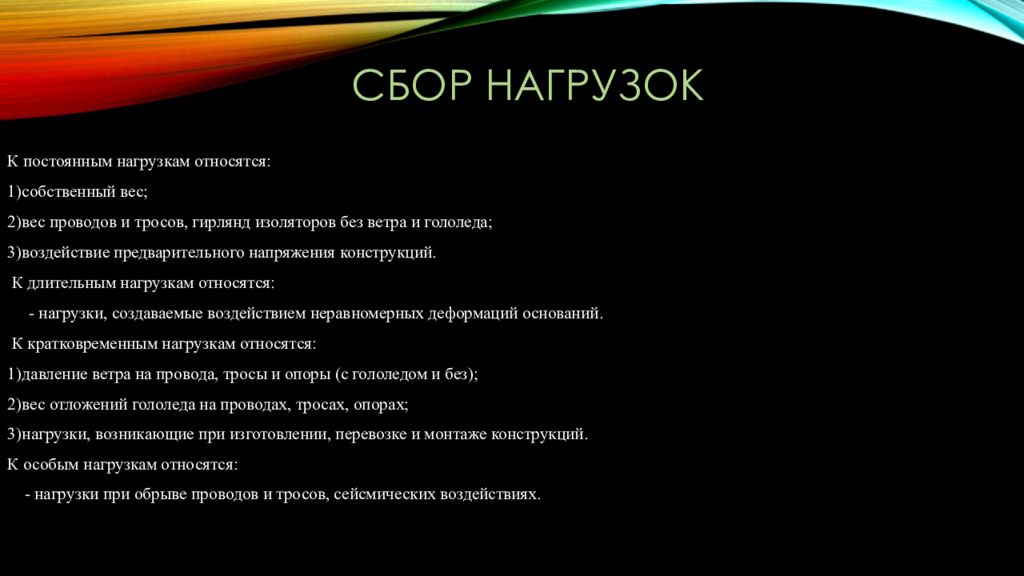

К постоянным нагрузкам относятся: 1)собственный вес; 2)вес проводов и тросов, гирлянд изоляторов без ветра и гололеда; 3)воздействие предварительного напряжения конструкций. К длительным нагрузкам относятся: - нагрузки, создаваемые воздействием неравномерных деформаций оснований. К кратковременным нагрузкам относятся: 1)давление ветра на провода, тросы и опоры (с гололедом и без); 2)вес отложений гололеда на проводах, тросах, опорах; 3)нагрузки, возникающие при изготовлении, перевозке и монтаже конструкций. К особым нагрузкам относятся: - нагрузки при обрыве проводов и тросов, сейсмических воздействиях.

Изображение слайда

Слайд 20

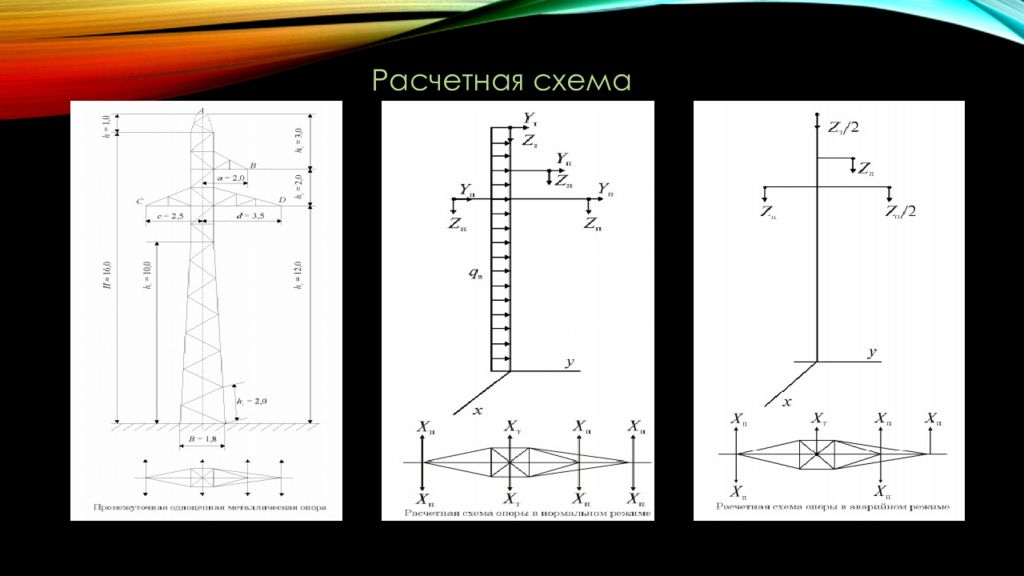

Расчетная схема

Изображение слайда

Слайд 21

Чтобы выполнить расчеты ЛЭП, необходимо иметь следующие исходные данные: Марка и модель исполнения опоры с чертежами. Класс напряжения линии электропередач. Характеристики существующего провода. Климатические условия региона (район по гололеду и ветровой нагрузке, высшая, низшая и среднегодовая температуры, а еще температура гололедообразования). Место расположения точки подвеса кабеля.

Изображение слайда

Слайд 22

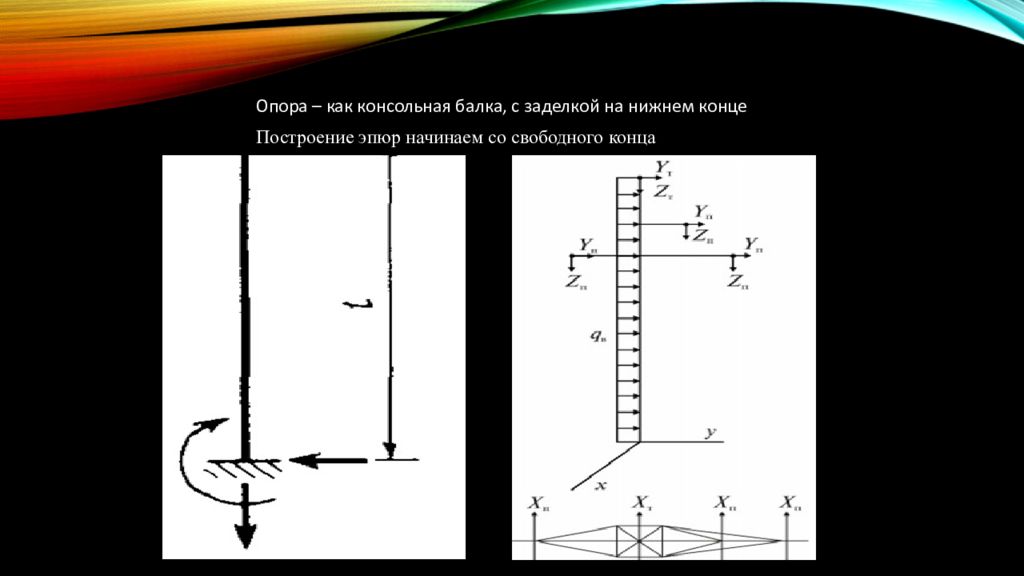

Опора – как консольная балка, с заделкой на нижнем конце Построение эпюр начинаем со свободного конца

Изображение слайда

Слайд 23

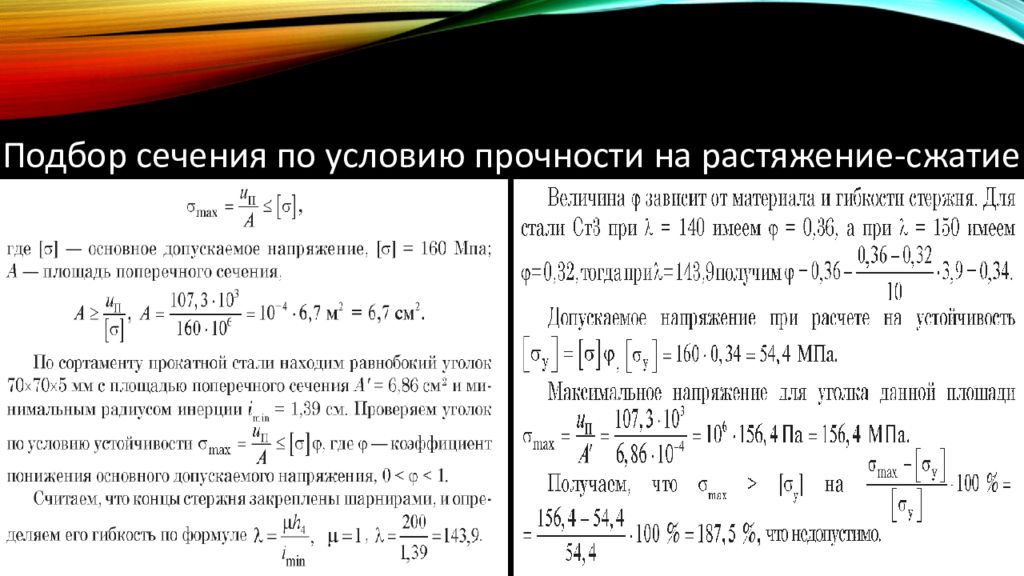

Подбор сечения по условию прочности на растяжение-сжатие

Изображение слайда

Слайд 24

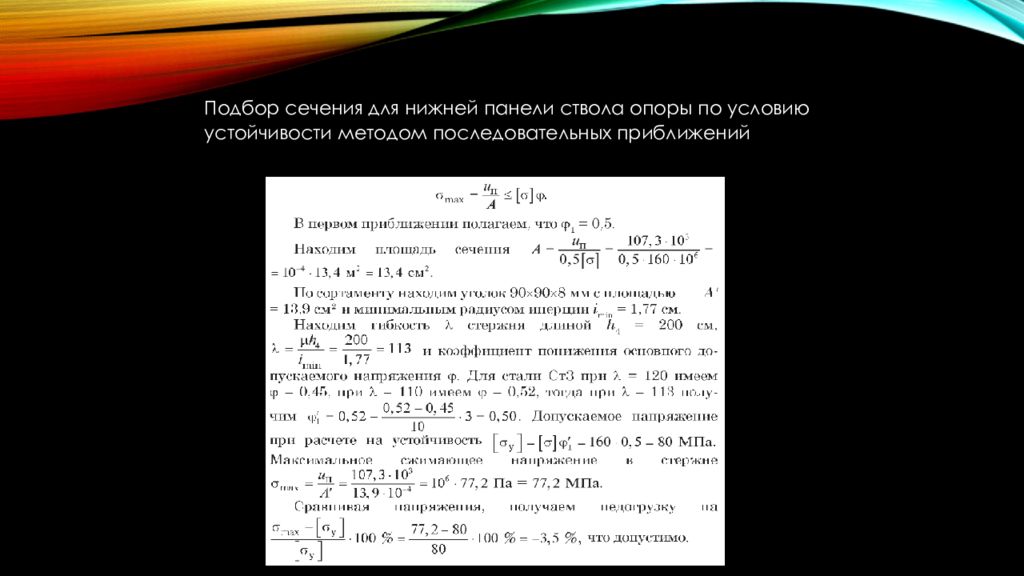

Подбор сечения для нижней панели ствола опоры по условию устойчивости методом последовательных приближений

Изображение слайда

Слайд 25

Аварийные режимы: 1. Промежуточные опоры рассчитывают на следующие условия: • оборван провод или провода одной фазы (при любом числе проводов на опоре), тросы не оборваны; • оборван один трос, провода не оборваны. При этом нагрузки от проводов и тросов принимают в режиме без гололеда и ветра. 2. Анкерные опоры рассчитывают на следующие условия в зависимости от сечения подвешиваемых на них проводов: • оборваны провода одной или двух фаз (при любом числе фаз на опоре), тросы не оборваны; • оборван один трос, провода не оборваны. При этом нагрузки от проводов и тросов принимают равными тяжению проводов или тросов в режиме гололеда без ветра при температуре окружающего воздуха минус 5°С или в режиме низшей температуры, если в этом случае тяжение больше.

Изображение слайда

Слайд 26

Забавные термины связанные с ЛЭП

Изображение слайда

Слайд 27

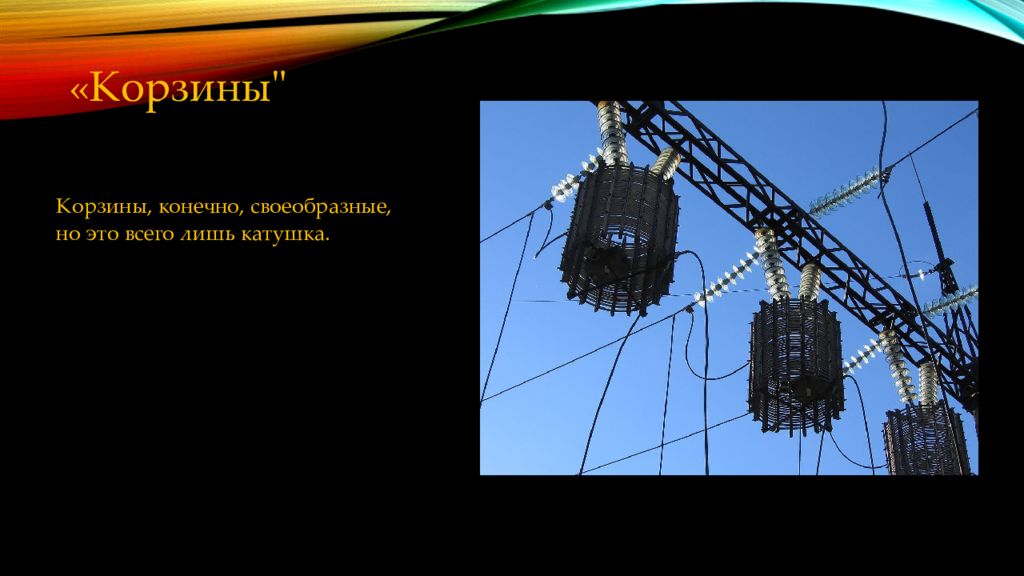

«Корзины" Корзины, конечно, своеобразные, но это всего лишь катушка.

Изображение слайда

Слайд 28

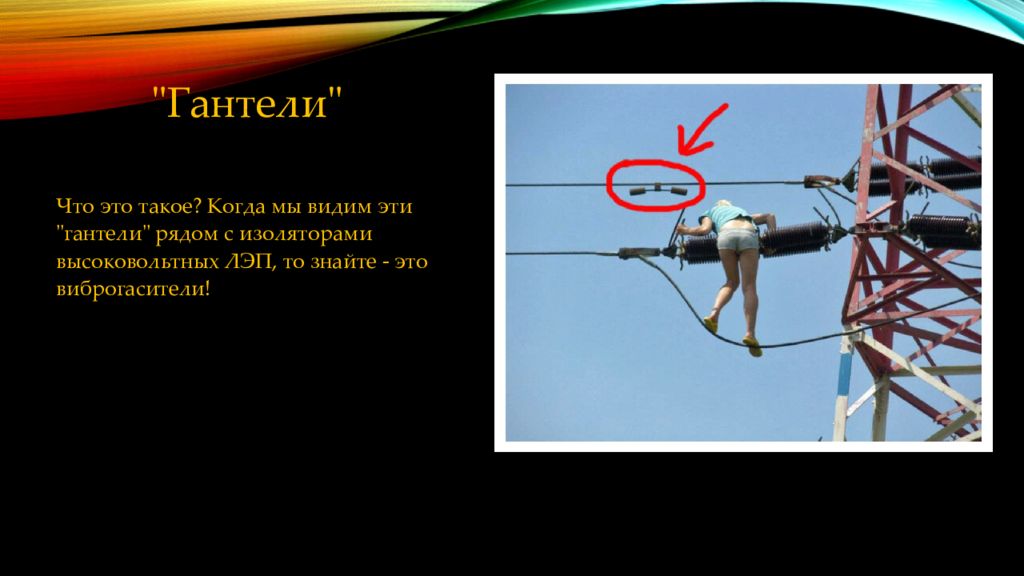

"Гантели" Что это такое? Когда мы видим эти "гантели" рядом с изоляторами высоковольтных ЛЭП, то знайте - это виброгасители!

Изображение слайда

Слайд 29

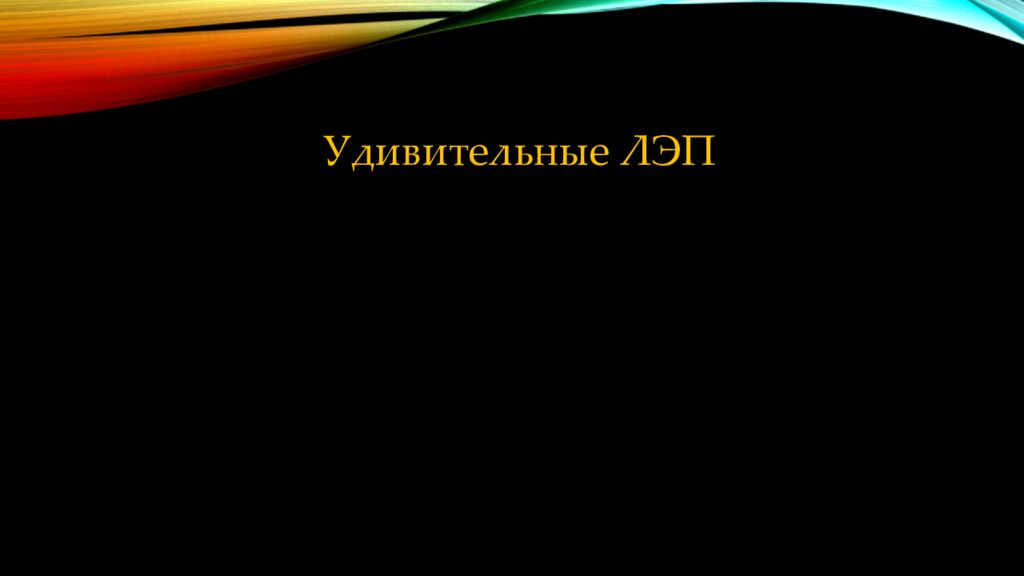

Удивительные ЛЭП

Изображение слайда

Слайд 30

Проект «Земля гигантов», Исландия, бюро Choi+Shine Architects, был представлен впервые в 2008 году, но так и не был воплощен в реальность

Изображение слайда

Слайд 31

« Забивака » под Калининградом, компания « Янтарьэнерго », 2018 год

Изображение слайда

Слайд 32

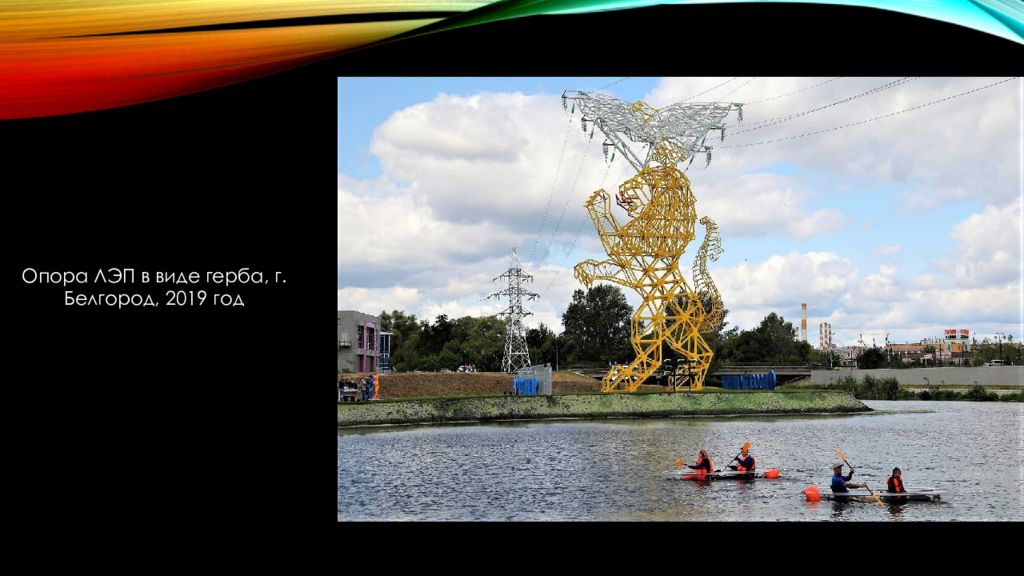

Опора ЛЭП в виде герба, г. Белгород, 2019 год

Изображение слайда

Слайд 33

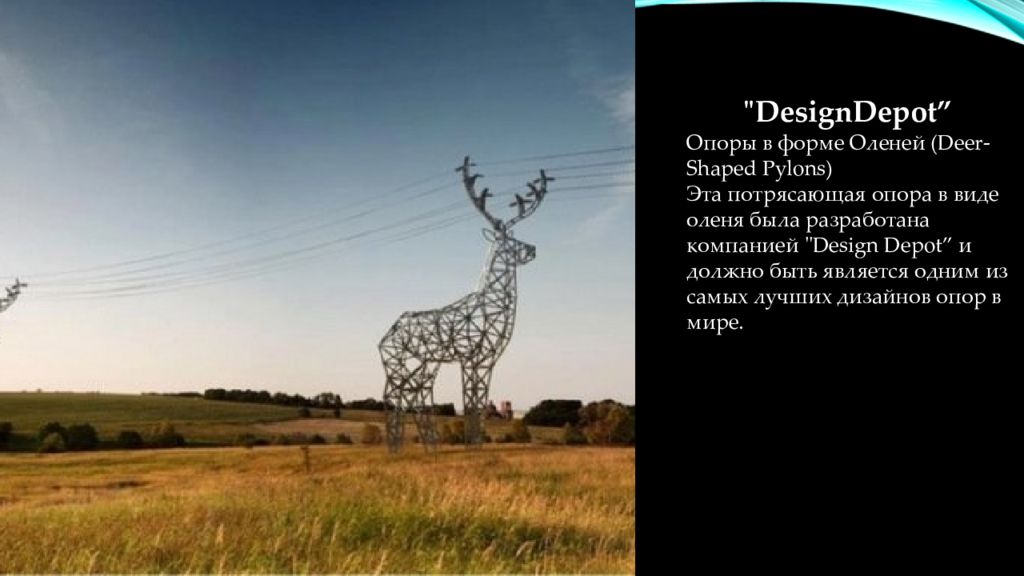

" DesignDepot ” Опоры в форме Оленей ( Deer-Shaped Pylons) Эта потрясающая опора в виде оленя была разработана компанией "Design Depot” и должно быть является одним из самых лучших дизайнов опор в мире.

Изображение слайда

Последний слайд презентации: Линии электропередач

Спасибо за внимание!
