Линзы. Оптическая сила линзы

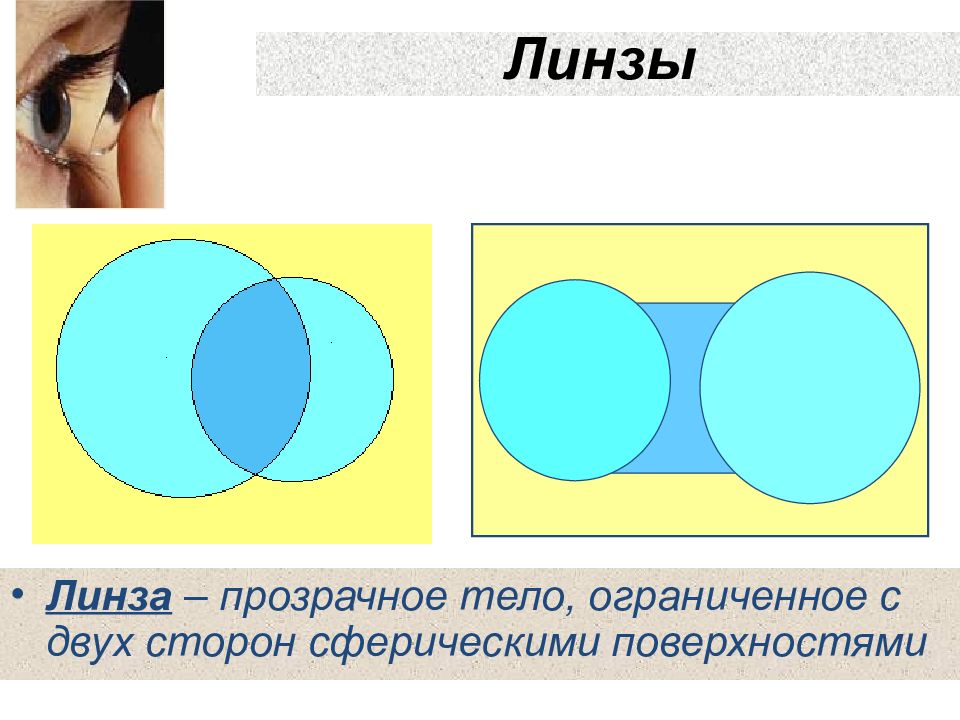

Линза – прозрачное тело, ограниченное с двух сторон сферическими поверхностями
Рассеивающие: а) двояковогнутая б) плосковогнутая в) выпукловогнутая г) на рисунке Собирающие: а) двояковыпуклая б) плосковыпуклая в) вогнутовыпуклая г) на рисунке
0 оптический центр линзы главная оптическая ось линзы центры сферических поверхностей 0 1 0 2 побочная оптическая ось линзы

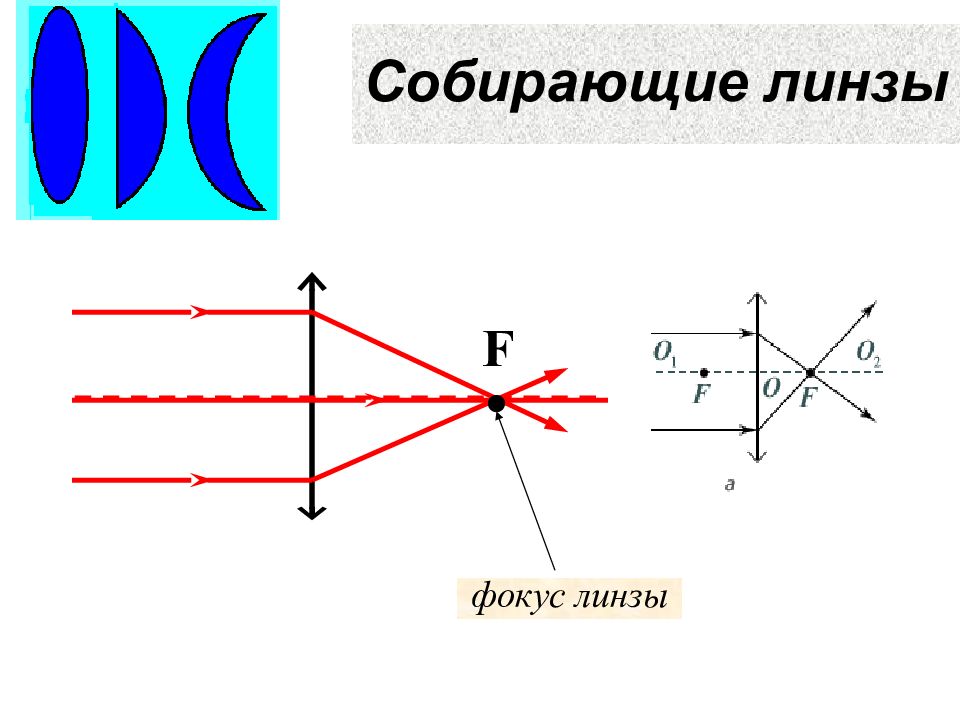

фокус линзы F
Фокус линзы - точка, в которой собираются после преломления лучи (или их продолжения), падавшие на линзу параллельным пучком F

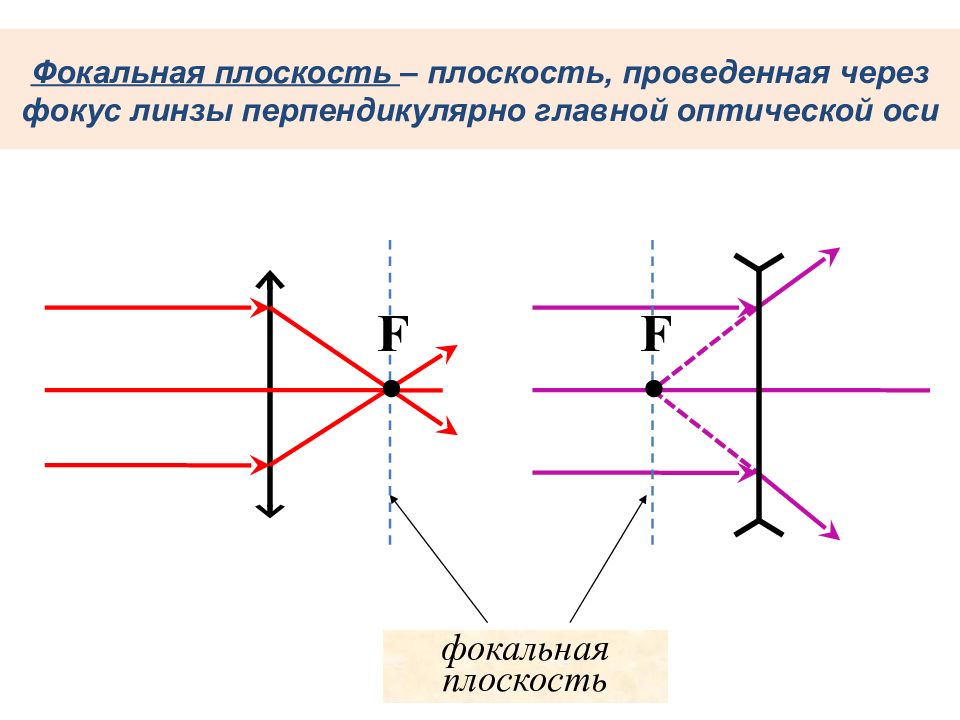

фокальная плоскость F F

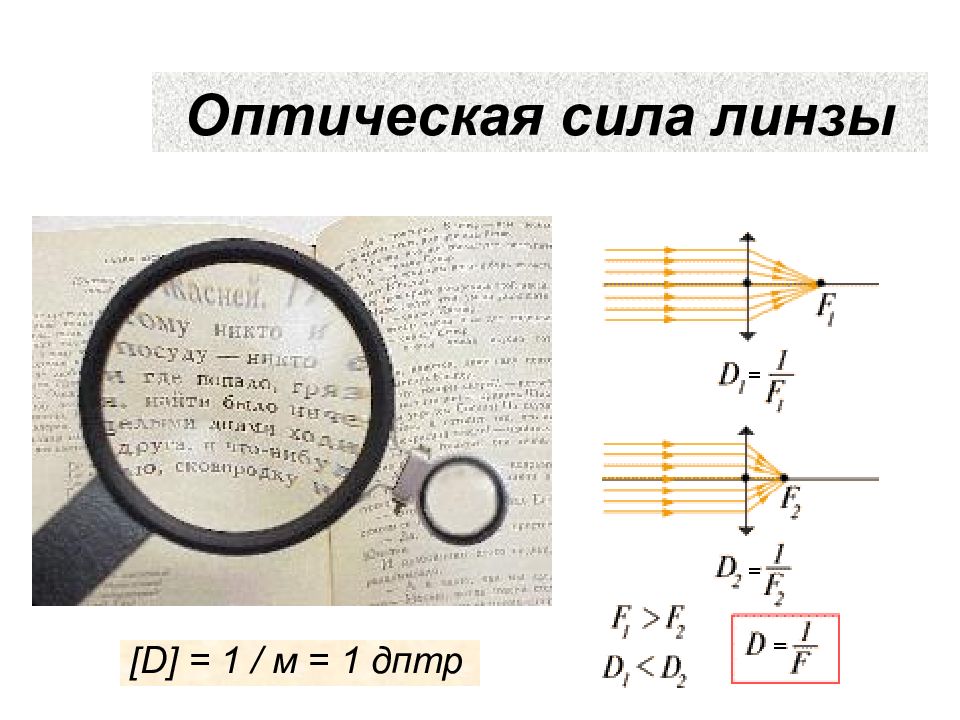

[ D ] = 1 / м = 1 дптр

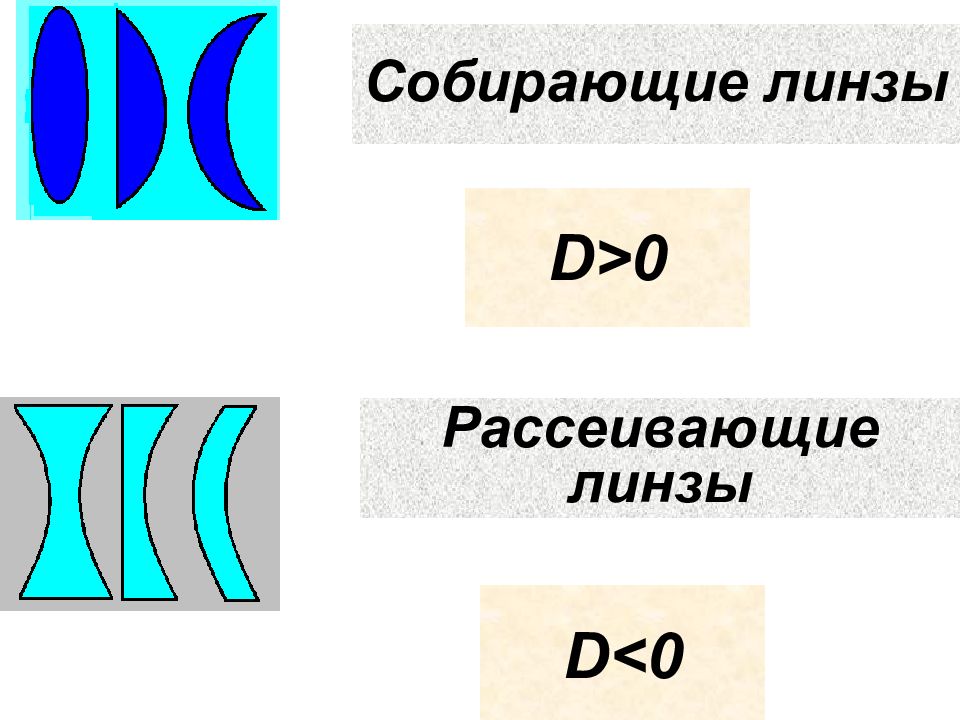

Рассеивающие линзы Собирающие линзы D> 0 D< 0

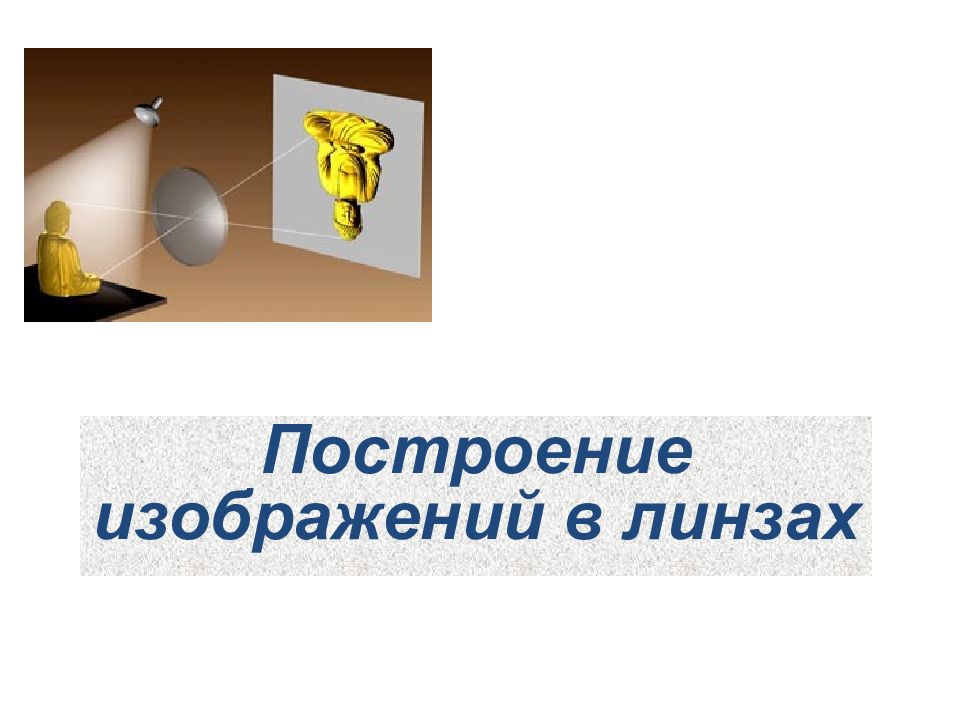

Построение изображений в линзах
Ход лучей в линзах

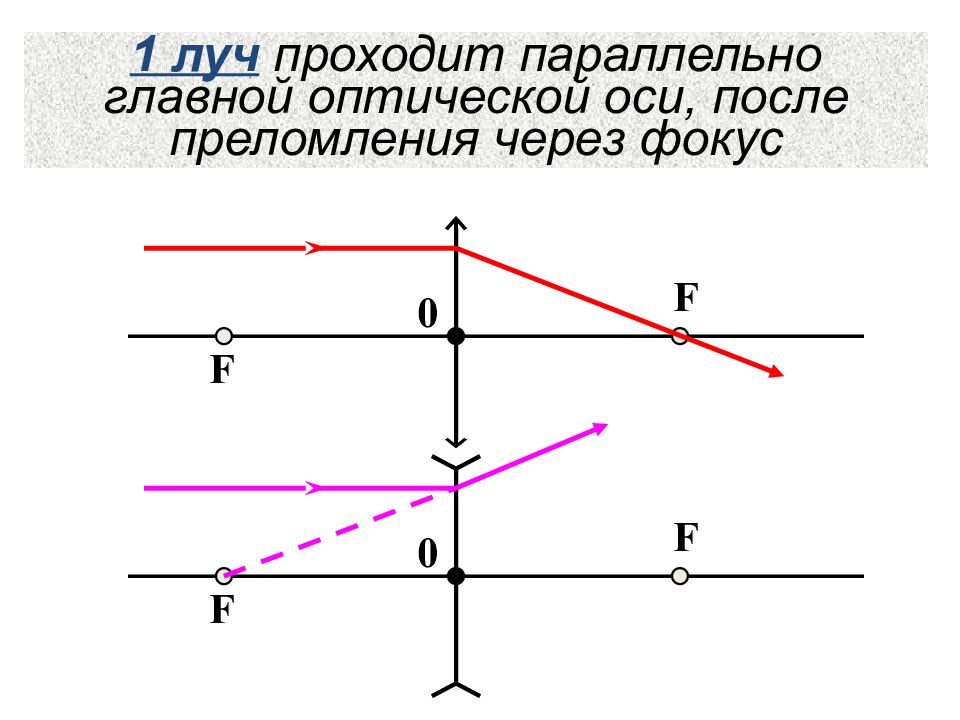

F F 0 F F 0 1 луч проходит параллельно главной оптической оси, после преломления через фокус
F F 0 F F 0

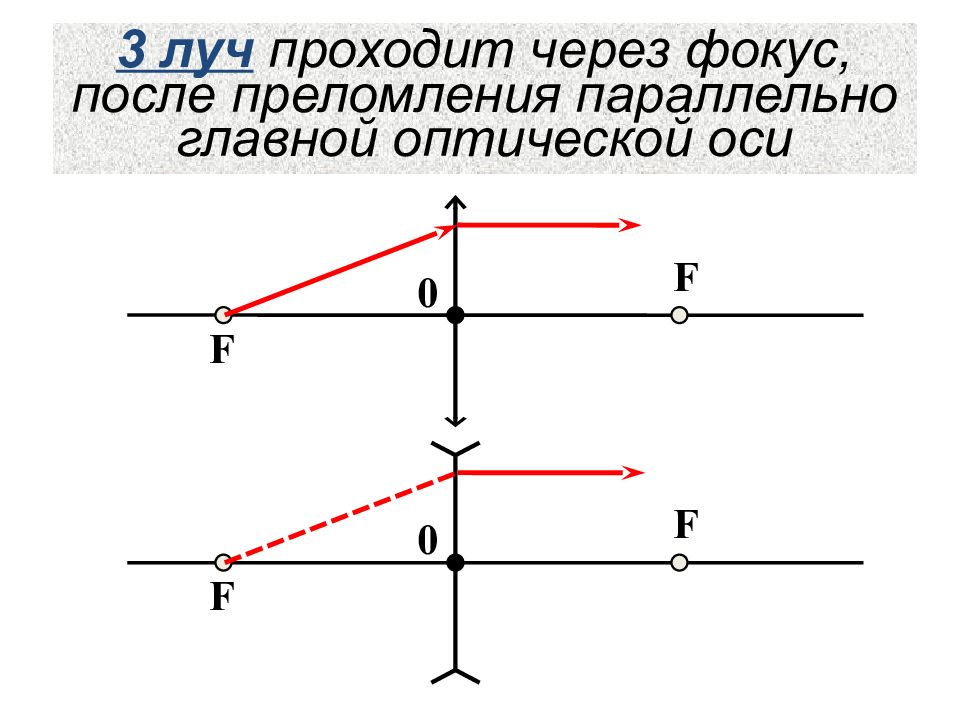

F F 0 F F 0 3 луч проходит через фокус, после преломления параллельно главной оптической оси

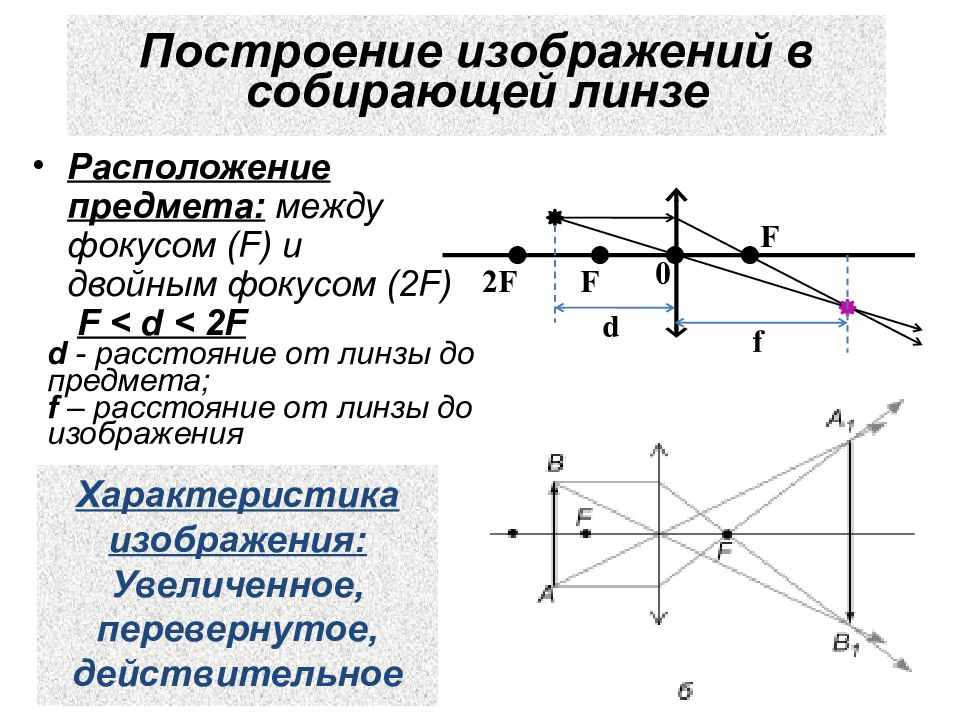

F F 0 2 F Построение изображений в собирающей линзе Расположение предмета: между фокусом ( F ) и двойным фокусом (2 F ) F < d < 2F d - расстояние от линзы до предмета ; f – расстояние от линзы до изображения Характеристика изображения: Увеличенное, перевернутое, действительное d f

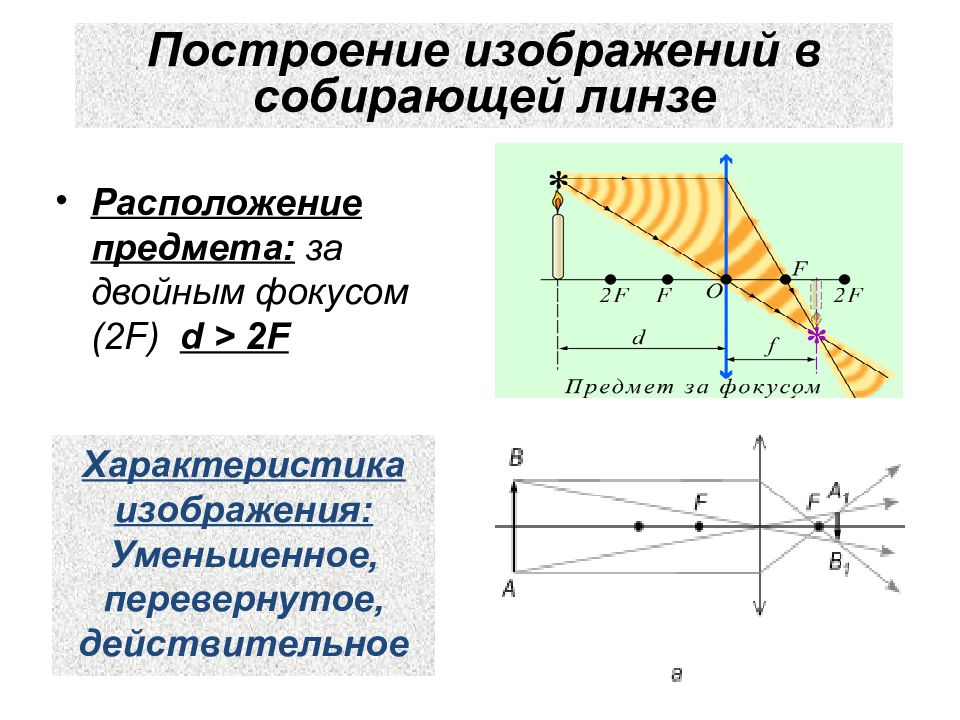

Расположение предмета: за двойным фокусом (2 F ) d > 2F Характеристика изображения: Уменьшенное, перевернутое, действительное

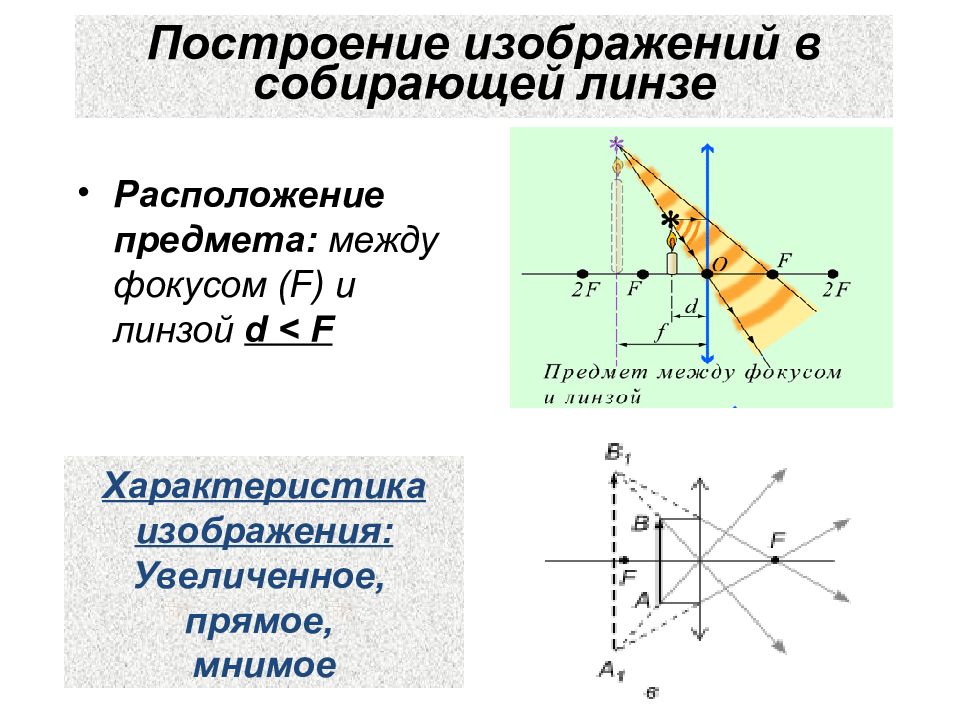

Расположение предмета: между фокусом ( F ) и линзой d < F Характеристика изображения: Увеличенное, прямое, мнимое

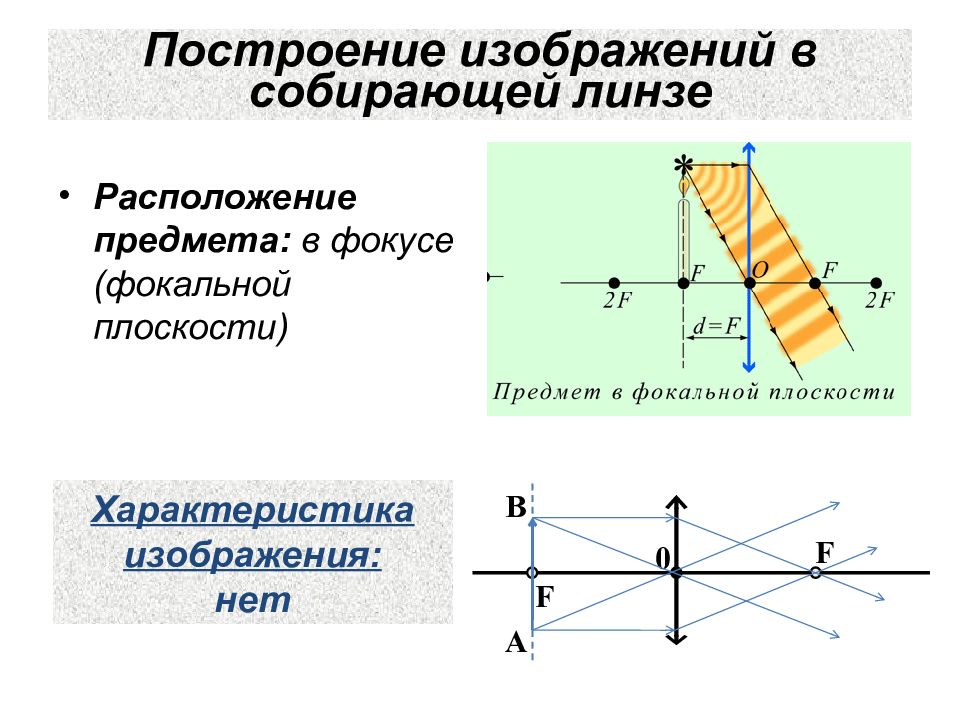

Расположение предмета: в фокусе (фокальной плоскости) Характеристика изображения: нет F F 0 А В
Расположение предмета относительно линзы – любое Характеристика изображения: Уменьшенное, прямое, мнимое

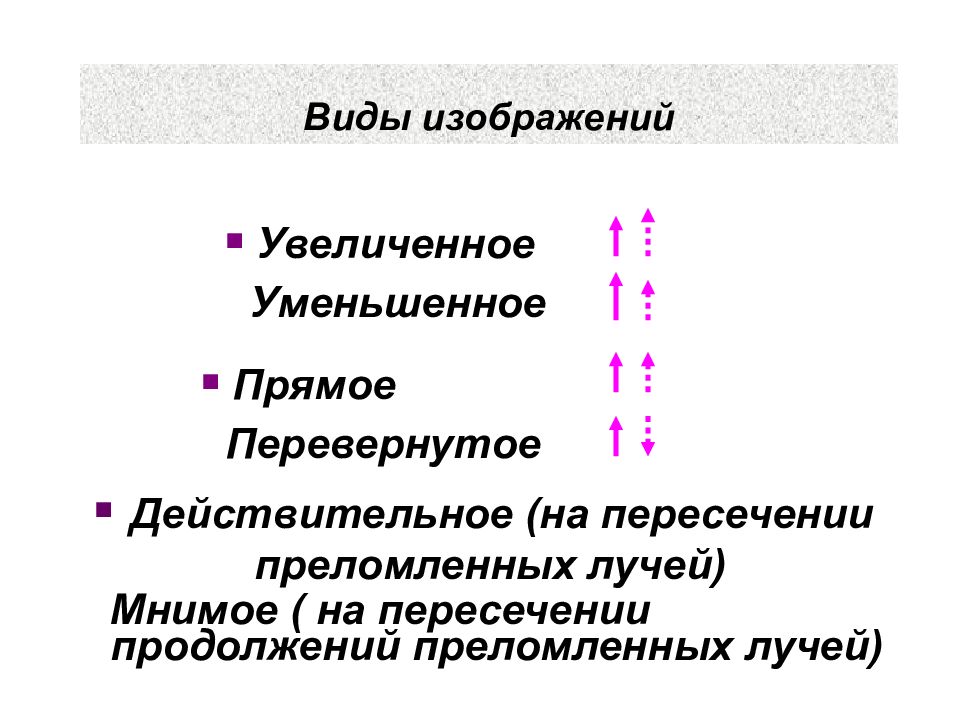

Действительное (на пересечении преломленных лучей) Мнимое ( на пересечении продолжений преломленных лучей) Увеличенное Уменьшенное Прямое Перевернутое

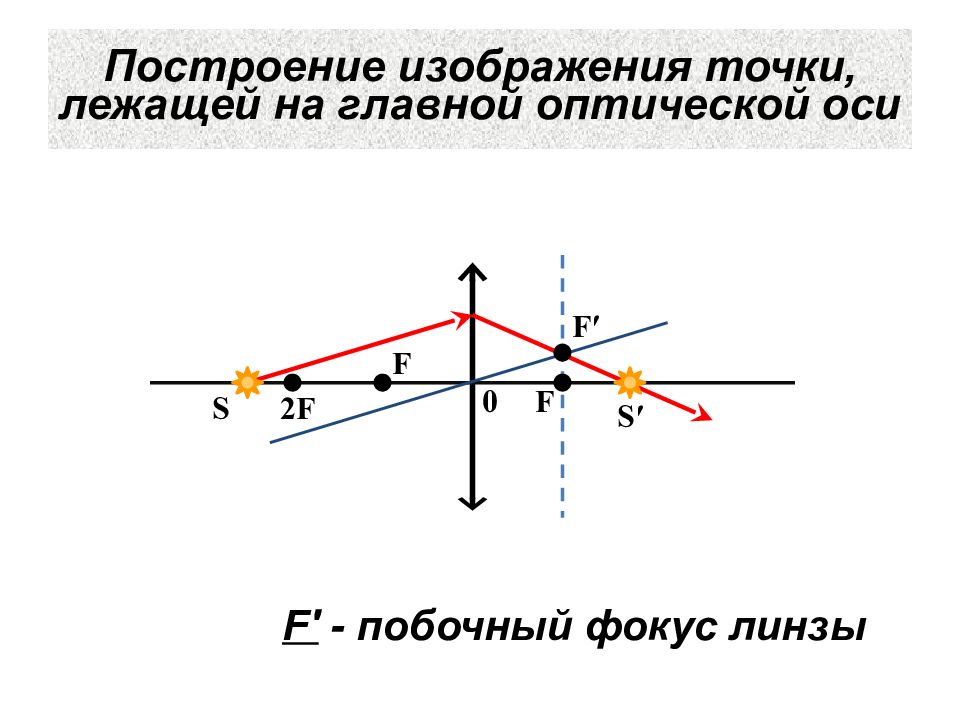

F F 2 F 0 S S′ F′ F′ - побочный фокус линзы
Формула тонкой линзы

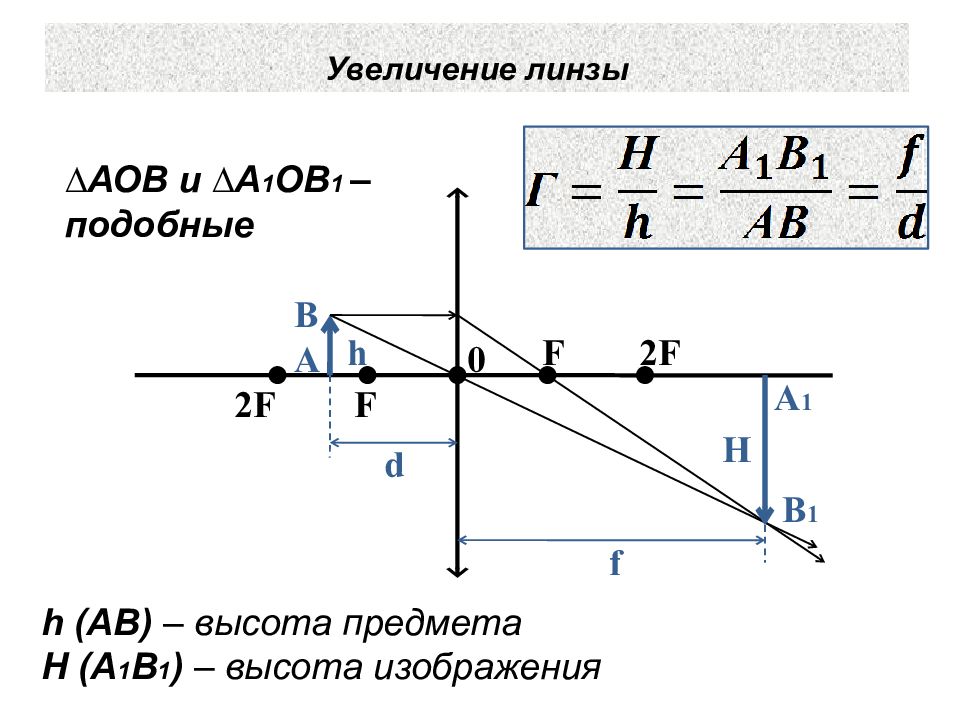

2 F 2 F F A B A 1 B 1 Увеличение линзы 0 h Н f d F h (АВ) – высота предмета Н (А 1 В 1 ) – высота изображения ∆АОВ и ∆ A 1 О B 1 – подобные

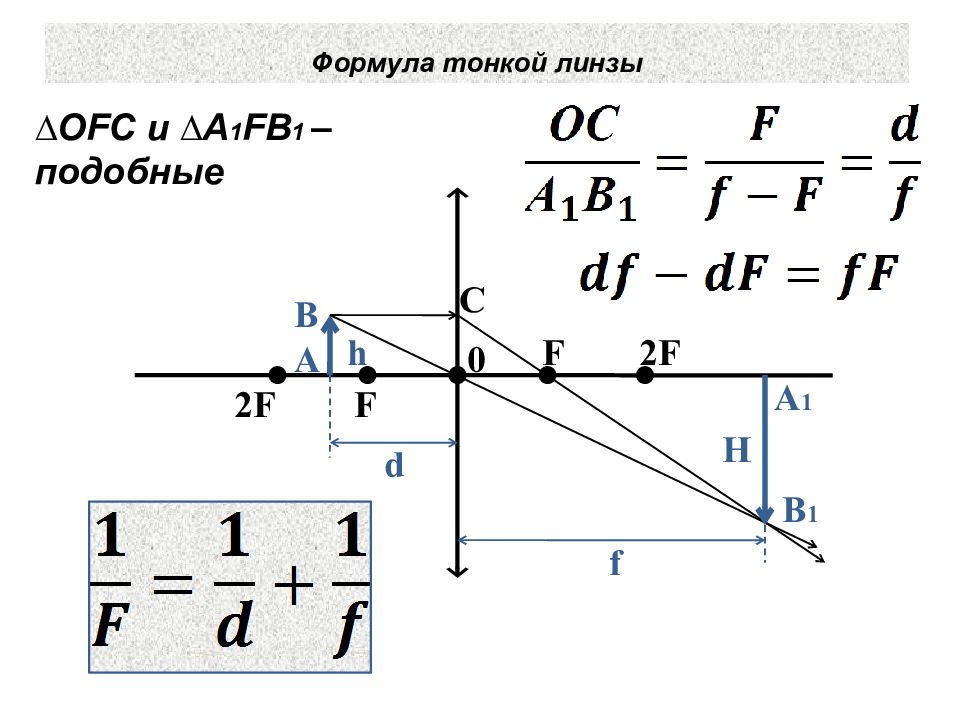

2 F 2 F F A B A 1 B 1 Формула тонкой линзы 0 h Н f d F ∆ OFC и ∆ A 1 FB 1 – подобные С
