Прибор, измеряющий давление, большее или меньшее атмосферного

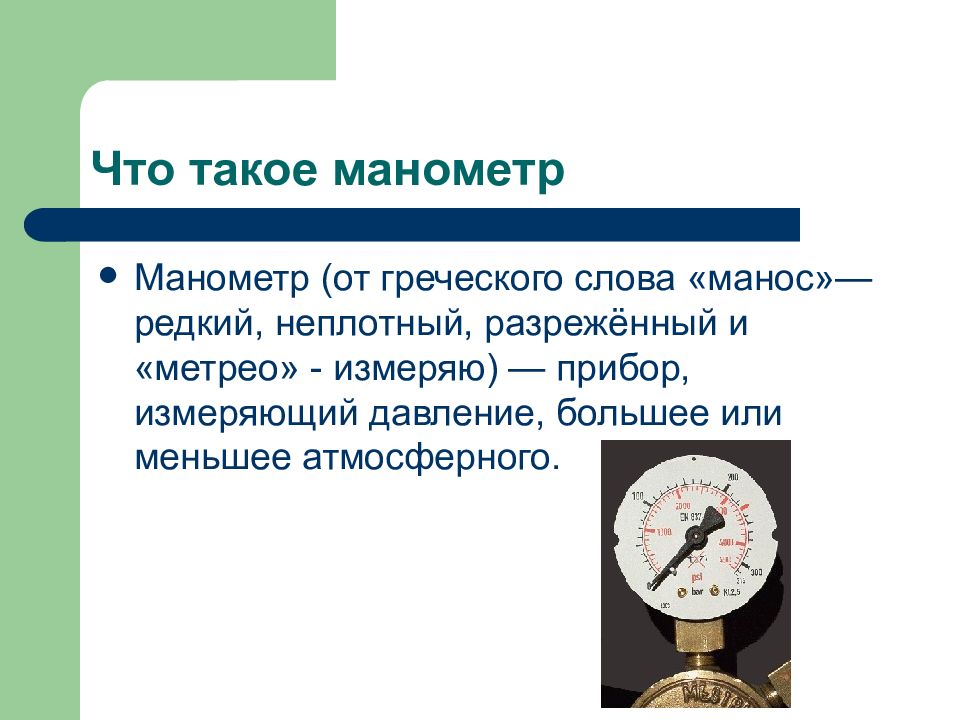

Манометр (от греческого слова «манос»— редкий, неплотный, разрежённый и «метрео» - измеряю) — прибор, измеряющий давление, большее или меньшее атмосферного.
Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

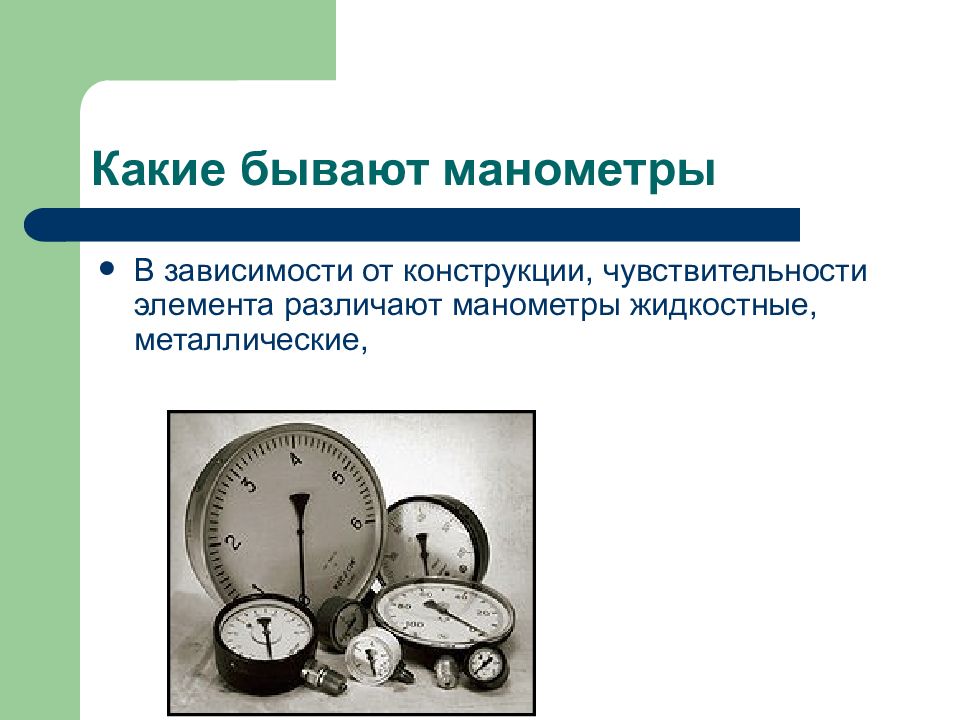

В зависимости от конструкции, чувствительности элемента различают манометры жидкостные, металлические,

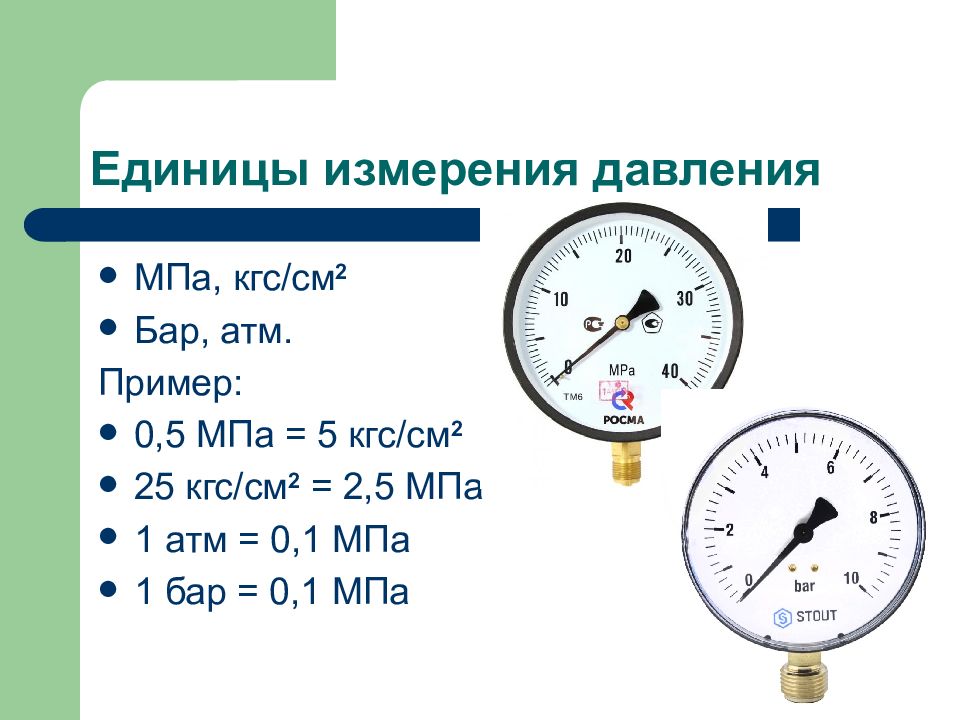

МПа, кгс/ см 2 Бар, атм. Пример: 0,5 МПа = 5 кгс/см 2 25 кгс/см 2 = 2,5 МПа 1 атм = 0,1 МПа 1 бар = 0,1 МПа

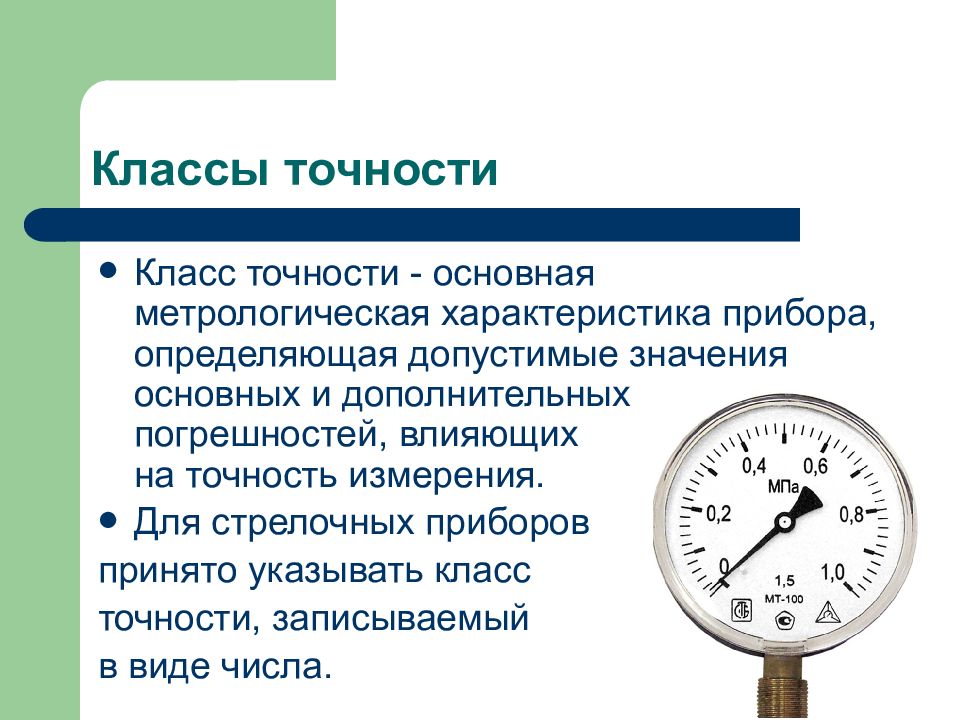

Класс точности - основная метрологическая характеристика прибора, определяющая допустимые значения основных и дополнительных погрешностей, влияющих на точность измерения. Для стрелочных приборов принято указывать класс точности, записываемый в виде числа.

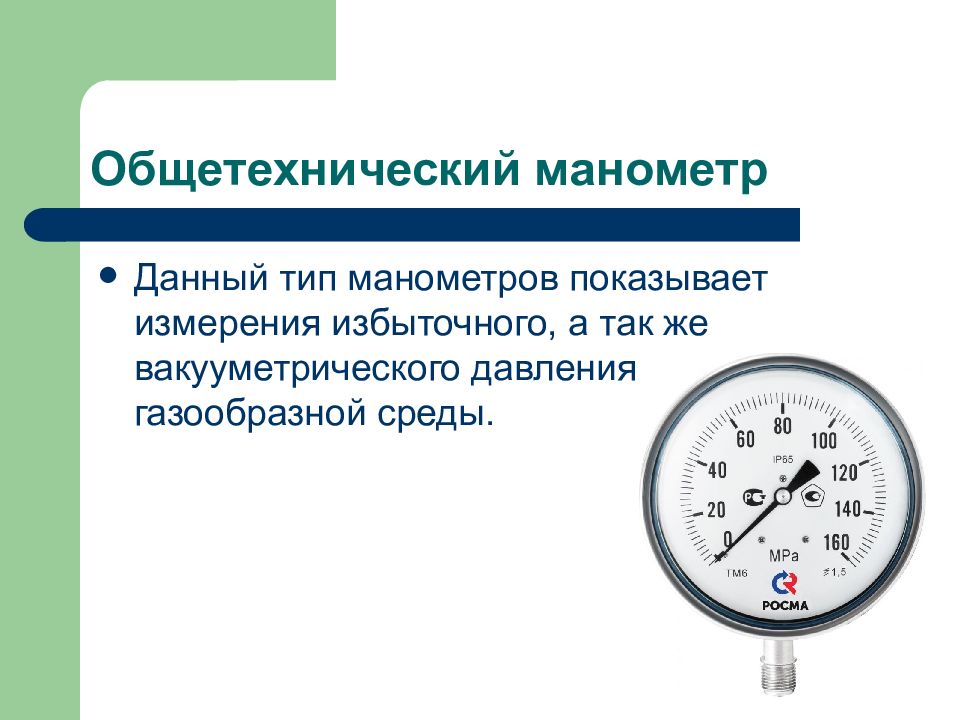

Данный тип манометров показывает измерения избыточного, а так же вакууметрического давления жидкой или газообразной среды.

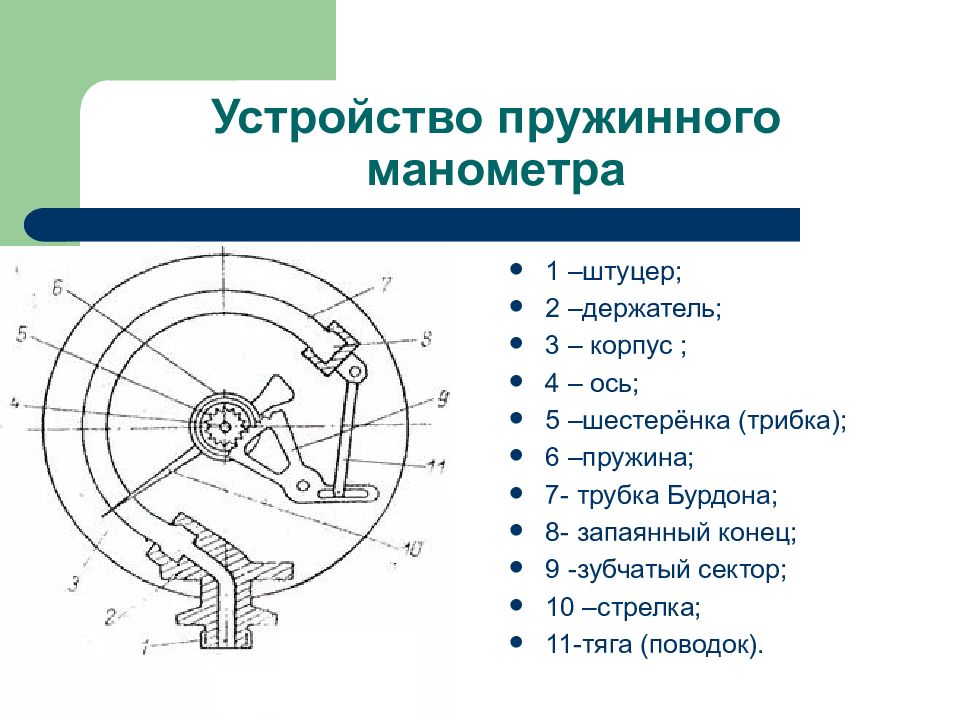

1 –штуцер; 2 –держатель; 3 – корпус ; 4 – ось; 5 –шестерёнка (трибка); 6 –пружина; 7- трубка Бурдона; 8- запаянный конец; 9 -зубчатый сектор; 10 –стрелка; 11-тяга (поводок).

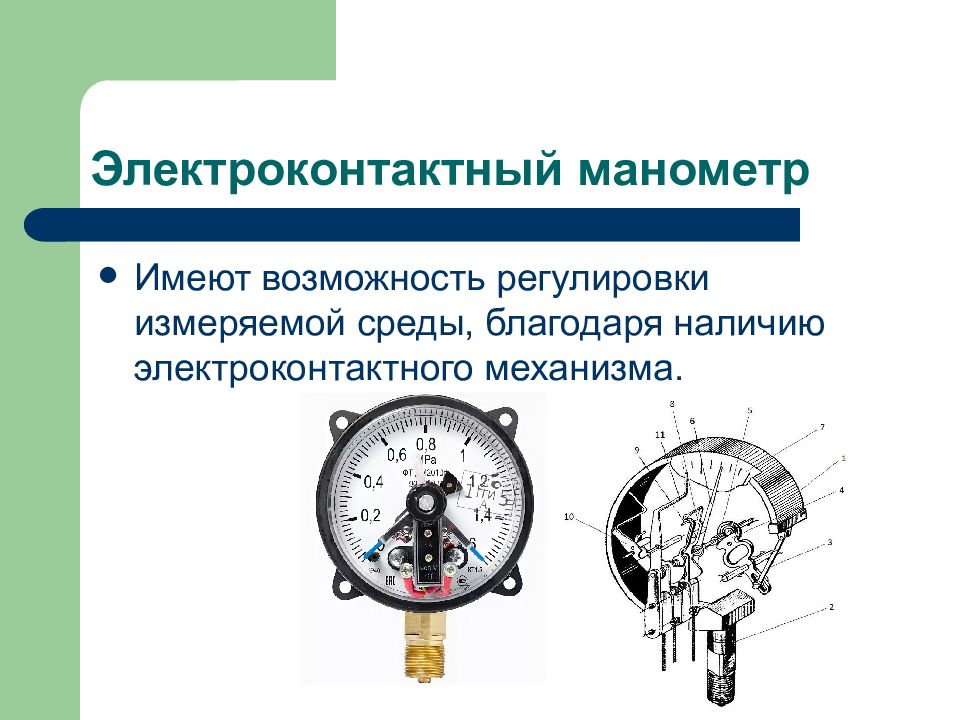

Имеют возможность регулировки измеряемой среды, благодаря наличию электроконтактного механизма.

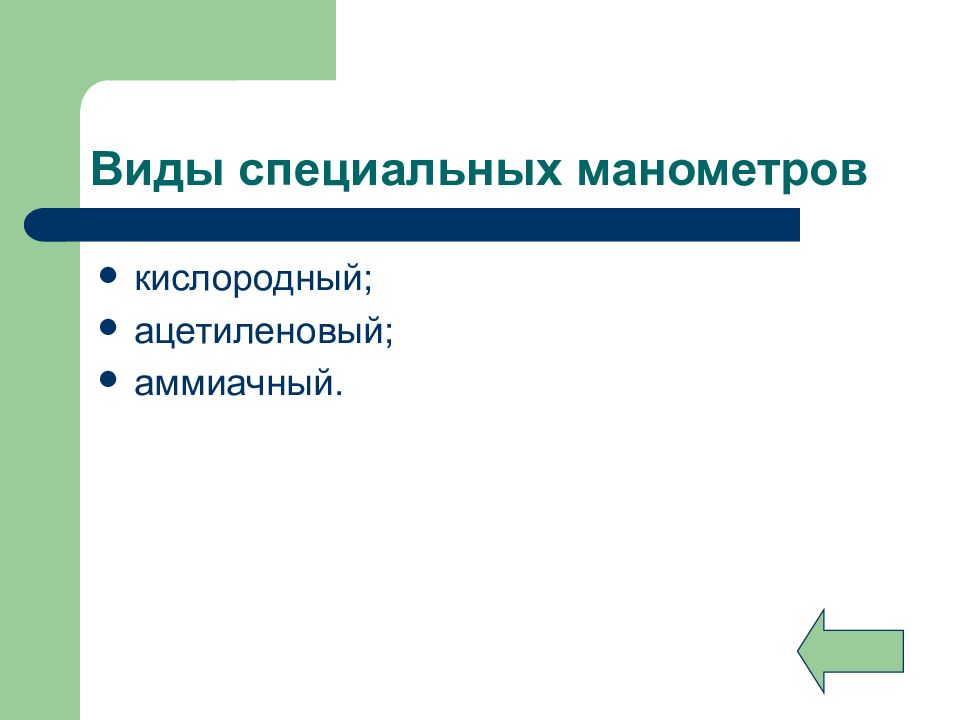

кислородный; ацетиленовый; аммиачный.

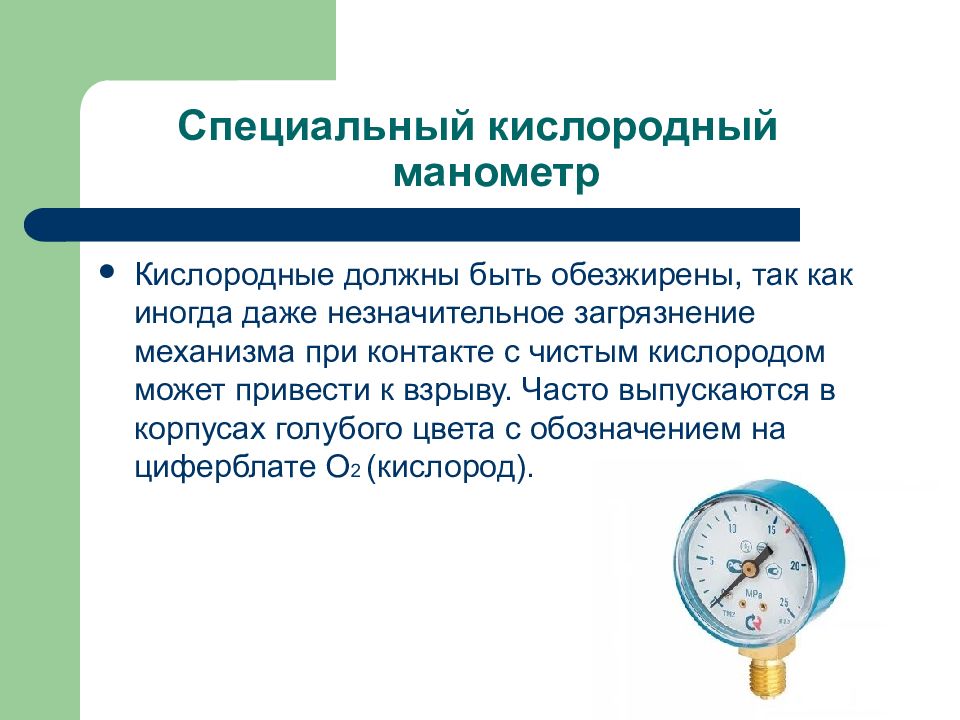

Кислородные должны быть обезжирены, так как иногда даже незначительное загрязнение механизма при контакте с чистым кислородом может привести к взрыву. Часто выпускаются в корпусах голубого цвета с обозначением на циферблате О 2 (кислород).

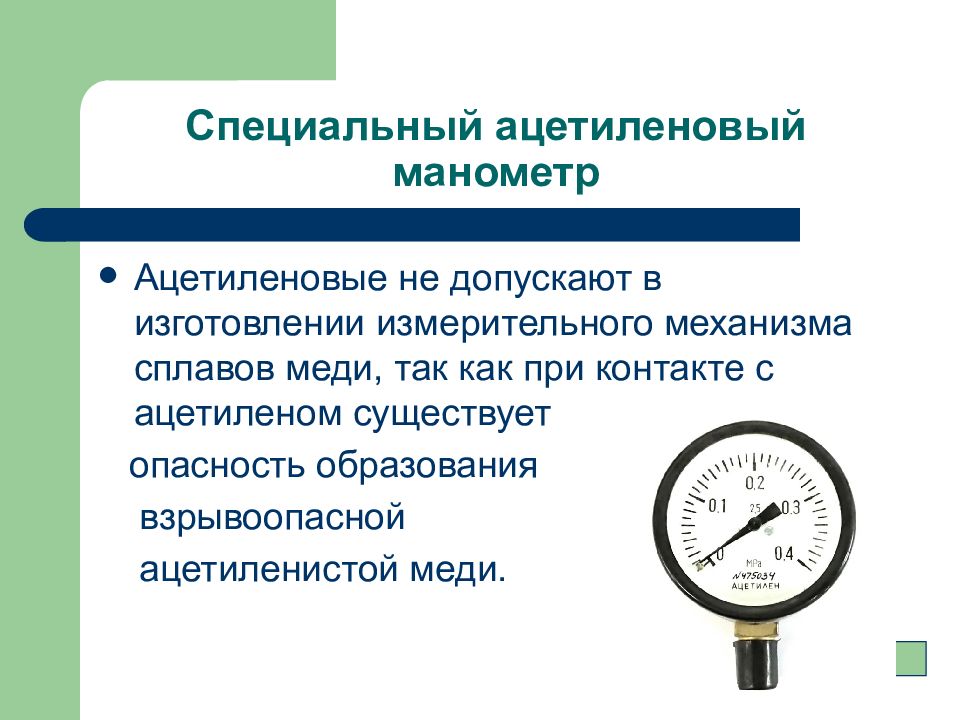

Ацетиленовые не допускают в изготовлении измерительного механизма сплавов меди, так как при контакте с ацетиленом существует опасность образования взрывоопасной ацетиленистой меди.

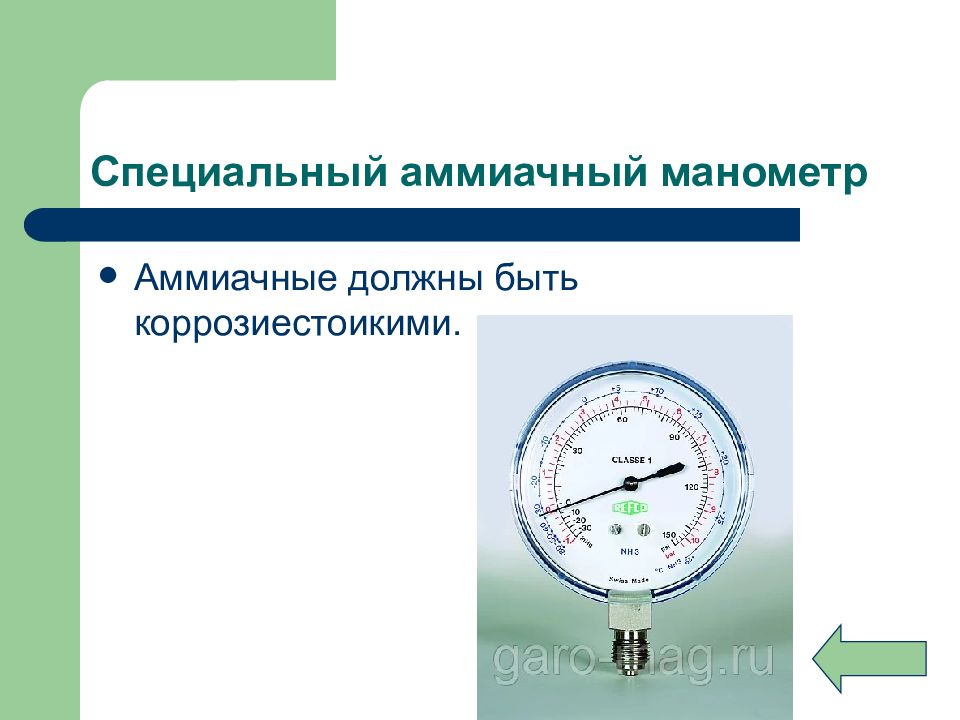

Аммиачные должны быть коррозиестоикими.

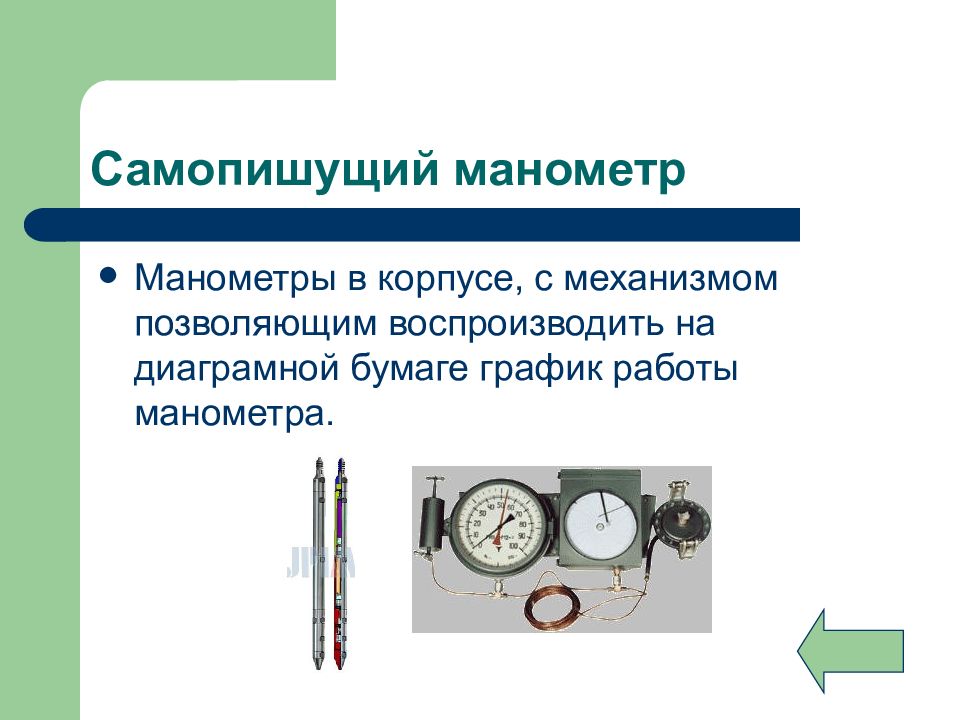

Манометры в корпусе, с механизмом позволяющим воспроизводить на диаграмной бумаге график работы манометра.
Чтобы понять, как работает манометр, его можно соединить резиновой трубкой с круглой плоской коробкой, одна сторона которой затянута резиновой пленкой. Если слегка надавить пальцем на пленку, то уровень жидкости в колене манометра, повысится.

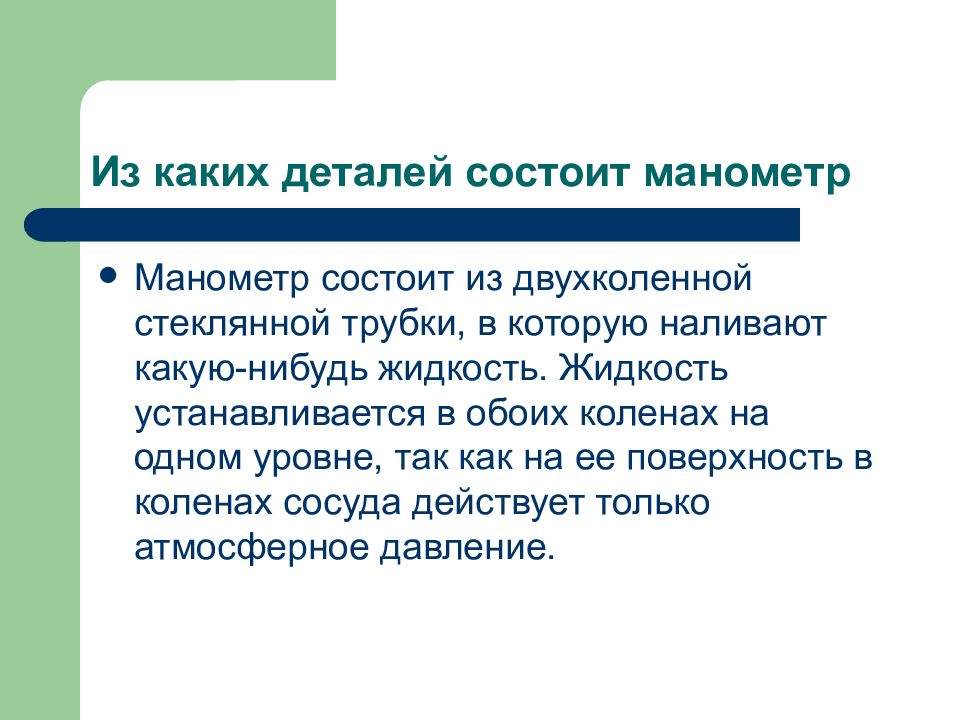

Манометр состоит из двухколенной стеклянной трубки, в которую наливают какую-нибудь жидкость. Жидкость устанавливается в обоих коленах на одном уровне, так как на ее поверхность в коленах сосуда действует только атмосферное давление.

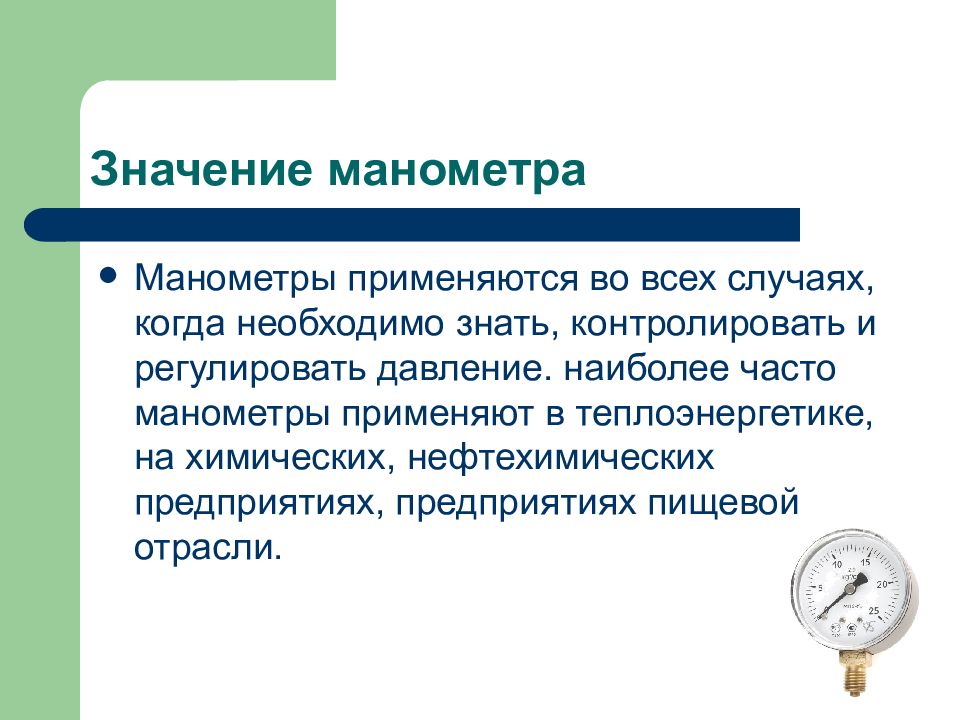

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

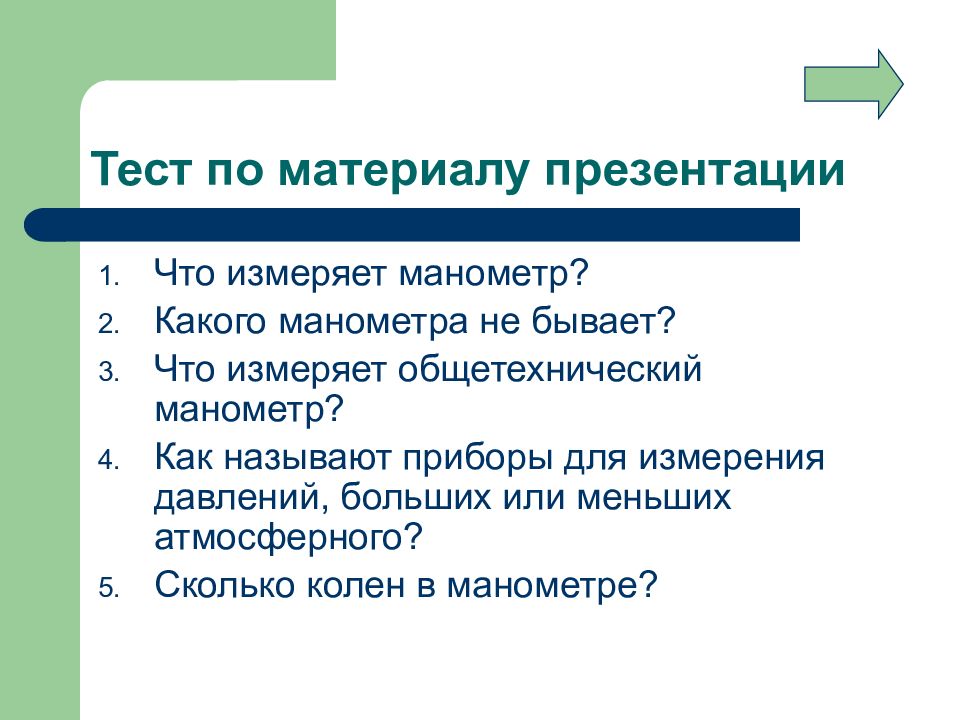

Что измеряет манометр? Какого манометра не бывает? Что измеряет общетехнический манометр? Как называют приборы для измерения давлений, больших или меньших атмосферного? Сколько колен в манометре?
