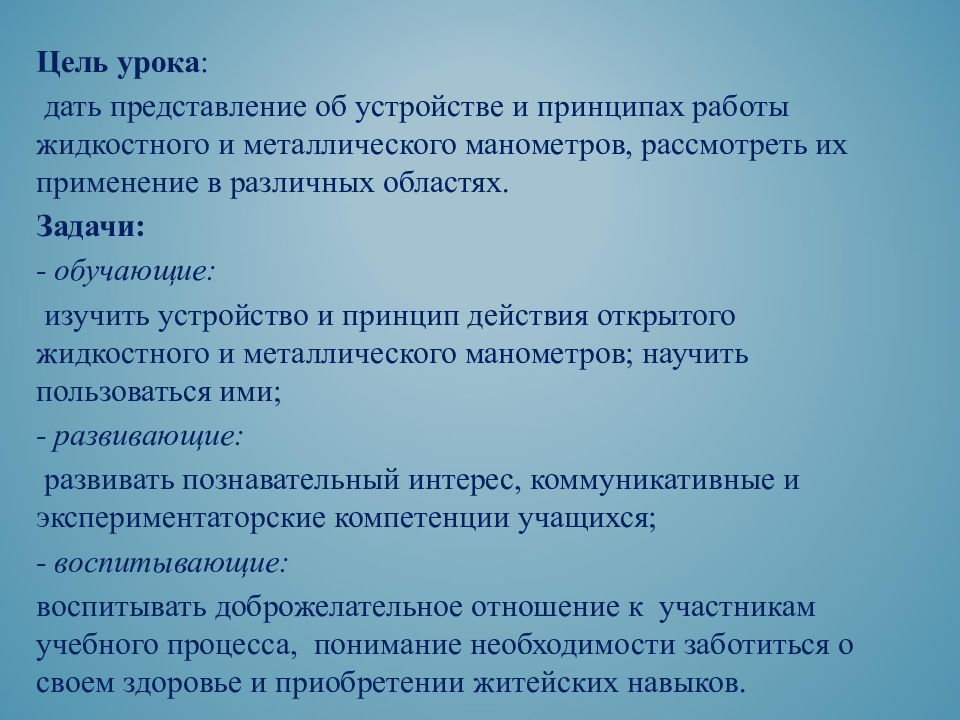

Цель урока : дать представление об устройстве и принципах работы жидкостного и металлического манометров, рассмотреть их применение в различных областях. Задачи : - обучающие: изучить устройство и принцип действия открытого жидкостного и металлического манометров; научить пользоваться ими; - развивающие: развивать познавательный интерес, коммуникативные и экспериментаторски е компетенции учащихся; - воспитывающие : воспитывать доброжелательное отношение к участникам учебного процесса, понимание необходимости заботиться о своем здоровье и приобретении житейских навыков.

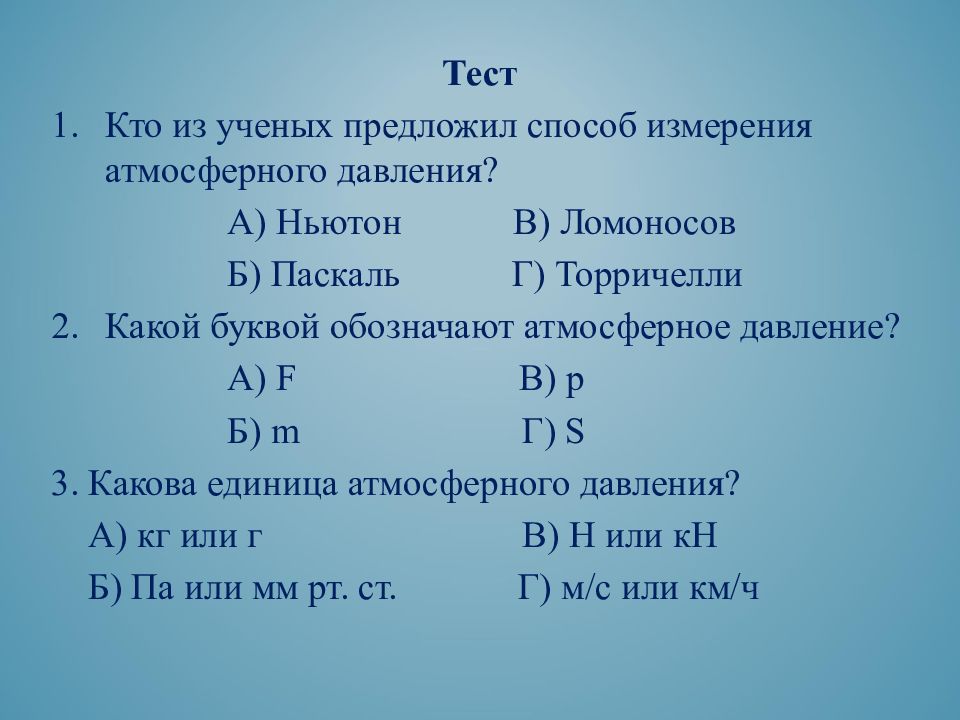

Тест Кто из ученых предложил способ измерения атмосферного давления? А) Ньютон В) Ломоносов Б) Паскаль Г) Торричелли Какой буквой обозначают атмосферное давление? А) F В) р Б) m Г ) S 3. Какова единица атмосферного давления? А) кг или г В) Н или кН Б) Па или мм рт. ст. Г) м/с или км/ч
Тест 4. Как называется прибор для измерения атмосферного давления? А) альтимер В) мензурка Б) барометр Г) высотомер 5. Чему равно значение нормального атмосферного давления? А) 1 Н В) 760 Н Б) 1 Па Г) 760 мм рт. ст. 6. Как называется прибор для измерения высоты, используемый в авиации? А) высотомер В) анероид Б) альтимер Г) ареометр

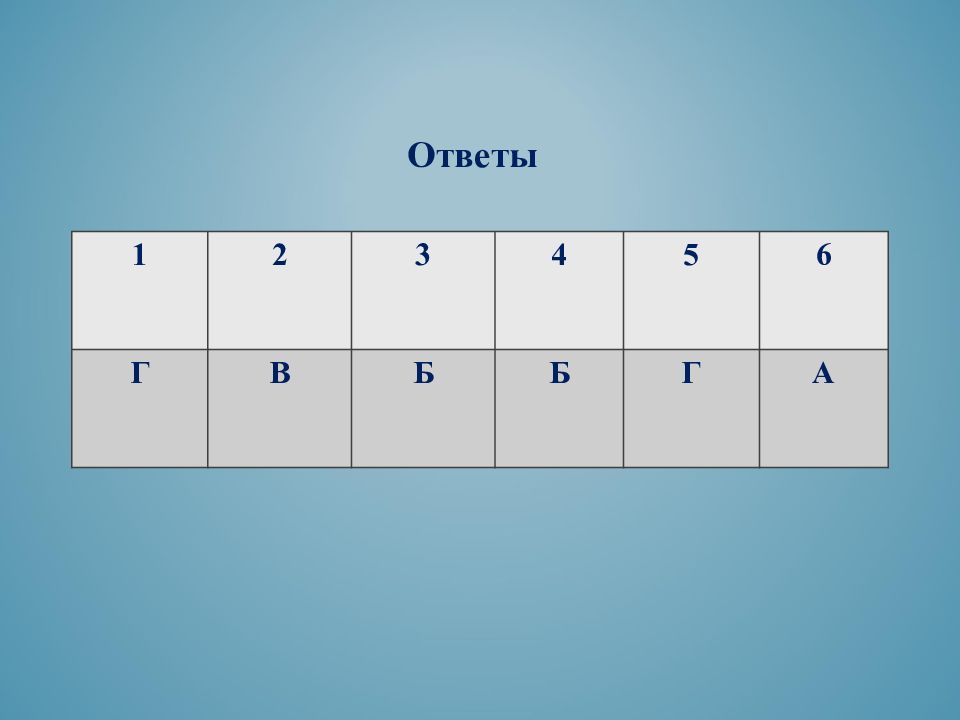

Ответы 1 2 3 4 5 6 Г В Б Б Г А

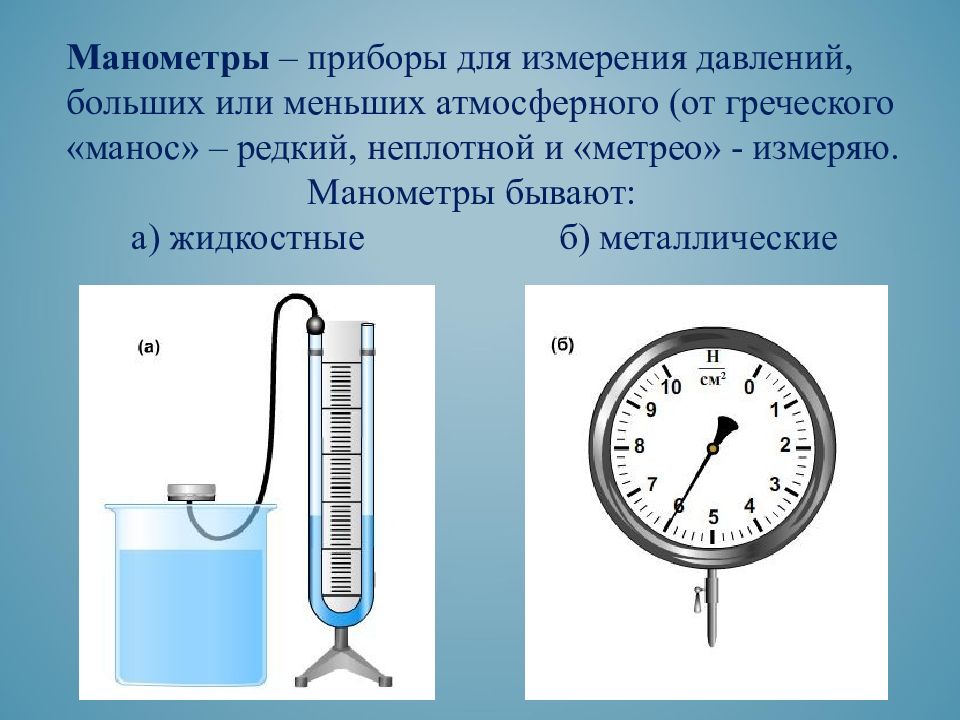

Манометры – приборы для измерения давлений, больших или меньших атмосферного (от греческого «манос» – редкий, неплотной и «метрео» - измеряю. Манометры бывают: а) жидкостные б) металлические

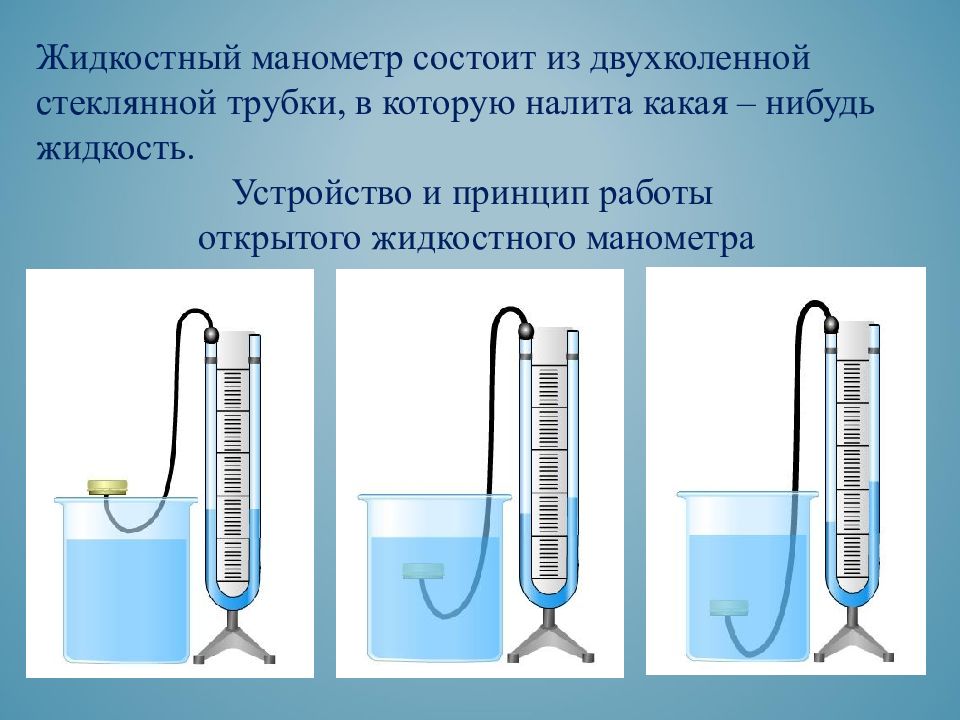

Жидкостный манометр состоит из двухколенной стеклянной трубки, в которую налита какая – нибудь жидкость. Устройство и принцип работы открытого жидкостного манометра

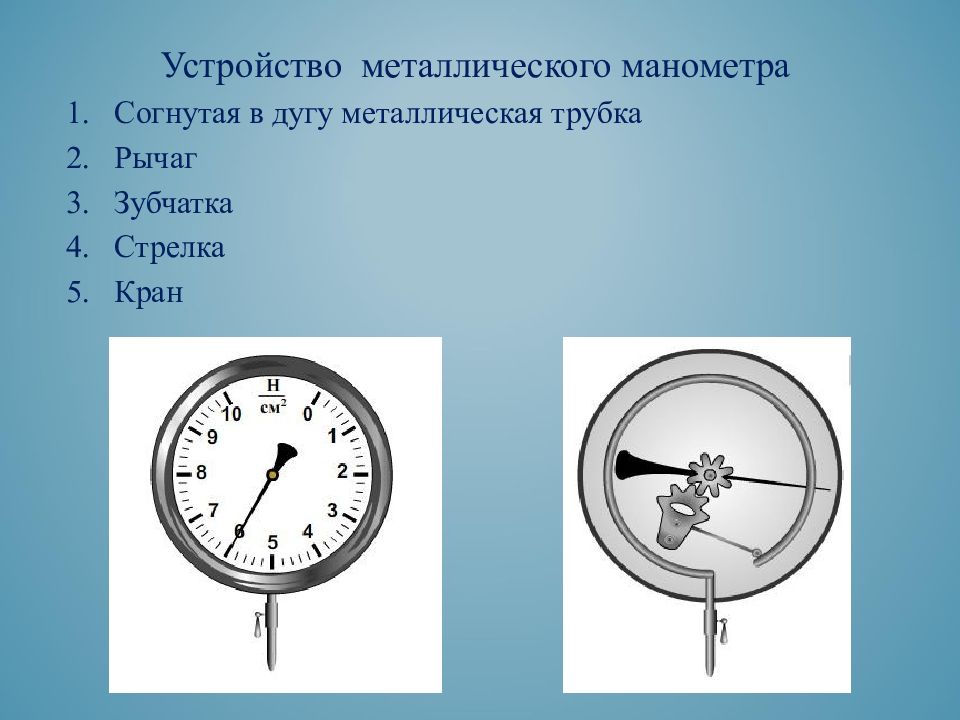

Устройство металлического манометра Согнутая в дугу металлическая трубка Рычаг Зубчатка Стрелка 5. Кран

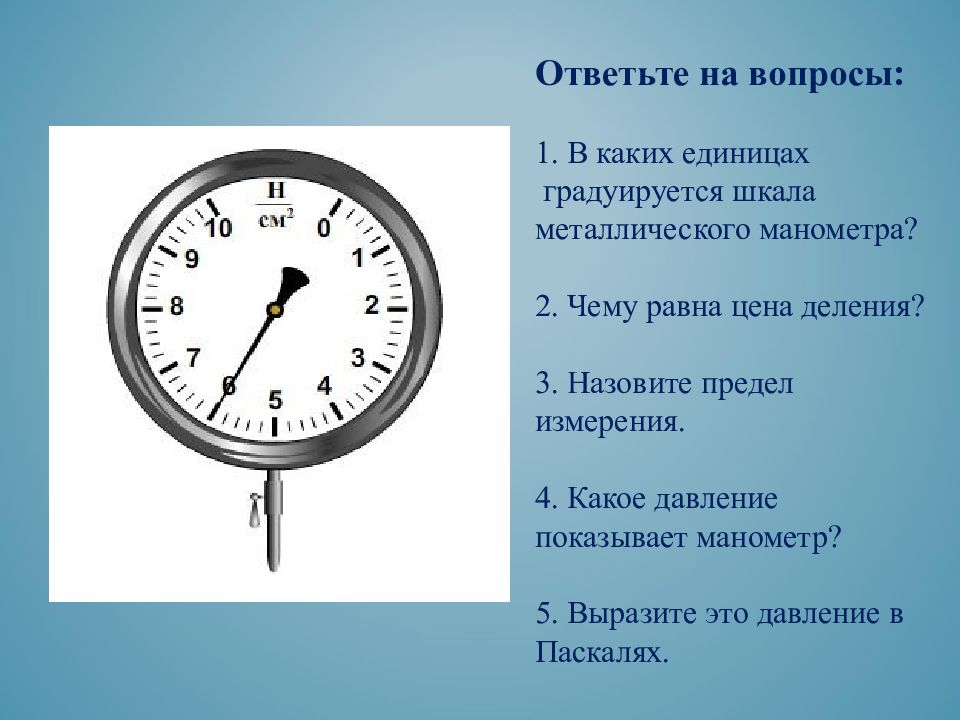

Ответьте на вопросы: 1. В каких единицах градуируется шкала металлического манометра? 2. Чему равна цена деления? 3. Назовите предел измерения. 4. Какое давление показывает манометр? 5. Выразите это давление в Паскалях.

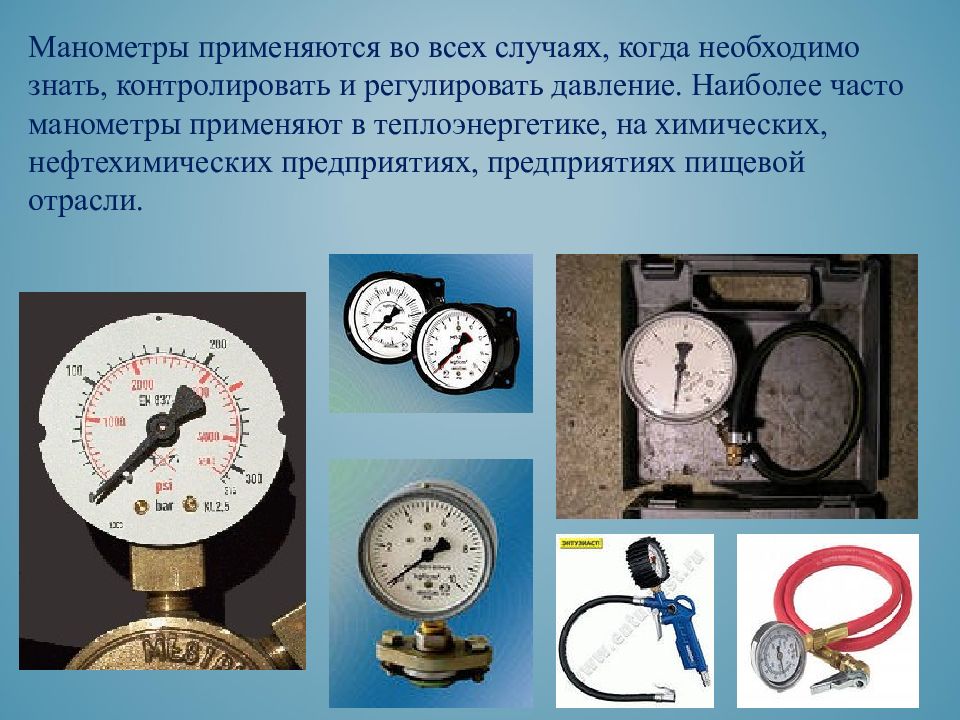

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

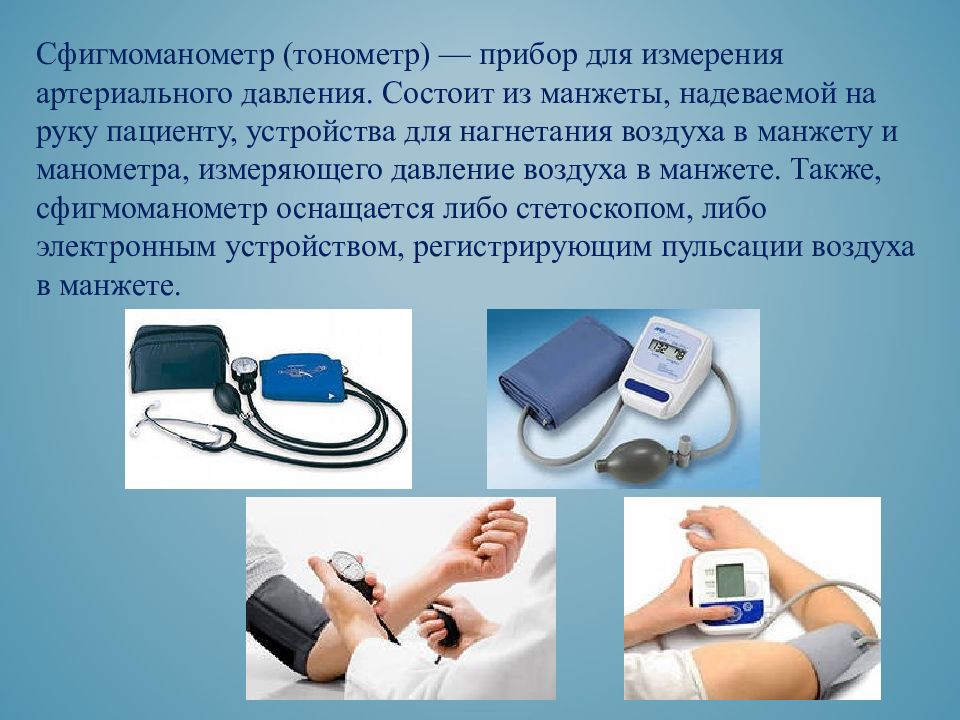

Сфигмоманометр (тонометр) — прибор для измерения артериального давления. Состоит из манжеты, надеваемой на руку пациенту, устройства для нагнетания воздуха в манжету и манометра, измеряющего давление воздуха в манжете. Также, сфигмоманометр оснащается либо стетоскопом, либо электронным устройством, регистрирующим пульсации воздуха в манжете.
Водонапорная башня Насос Поршневой жидкостный насос Водопровод - инженерное сооружение, служащее для снабжения водой населения, а также заводов, фабрик и т. д.
Двухцилиндровый поршневой пожарный насос древнегреческого механика Ктезибия (ок. II - I в.в. до н.э.), описанный Героном Первые насосы
Поршень Клапаны Устройство поршневого жидкостного насоса:

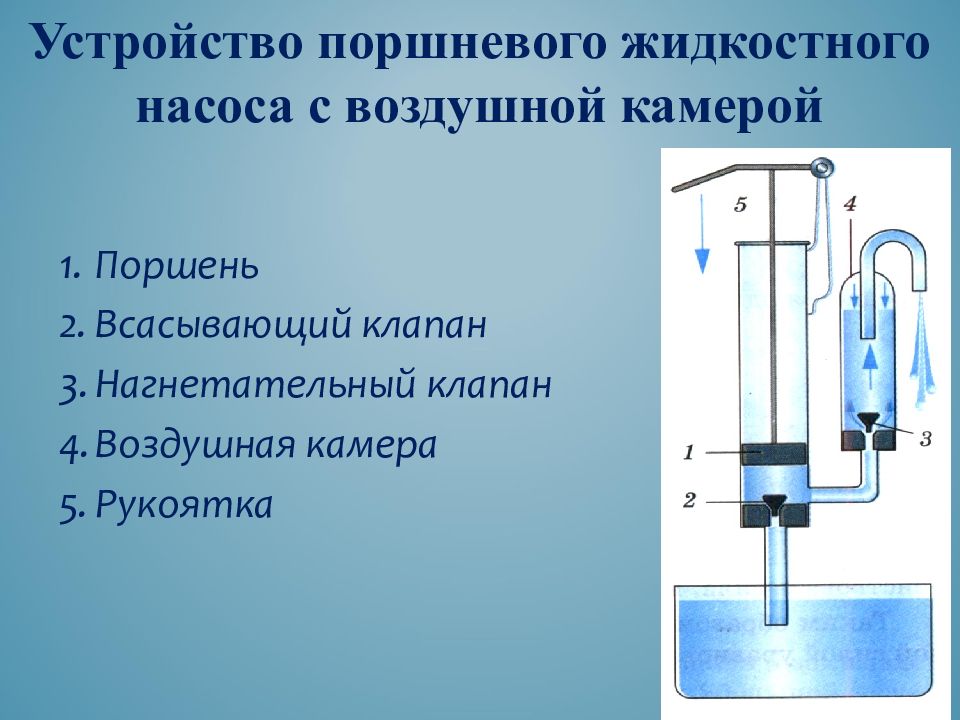

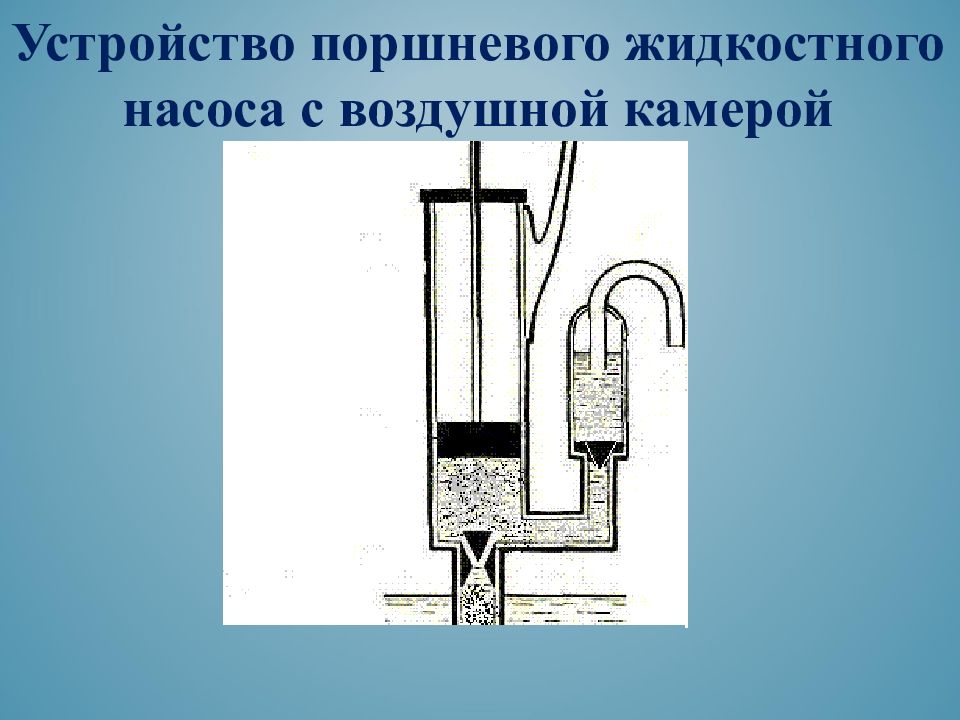

Поршень Всасывающий клапан Нагнетательный клапан Воздушная камера Рукоятка Устройство поршневого жидкостного насоса с воздушной камерой

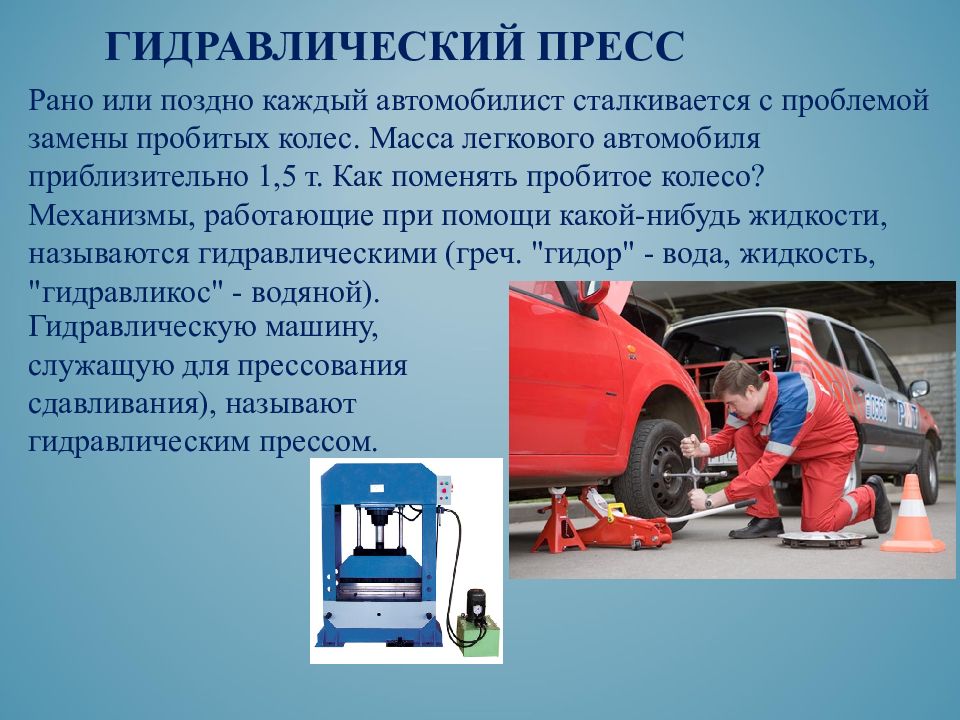

Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес. Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо? Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. " гидор " - вода, жидкость, " гидравликос " - водяной). Гидравлический пресс Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом.
1 – прессуемое тело, 2 – платформа, соединенная с большим поршнем, 3 – малый поршень, 4 – манометр, 5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение, 6 – клапан, 7 – клапан. Устройство гидравлического пресса
Устройство гидравлического пресса основано на законе Паскаля Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2
При работе гидравлического пресса создается выигрыш в силе, равный отношению площади большего поршня к площади меньшего.
Сила F 2 во столько раз больше силы F 1, во сколько раз площадь большего поршня больше площади малого поршня. Вывод

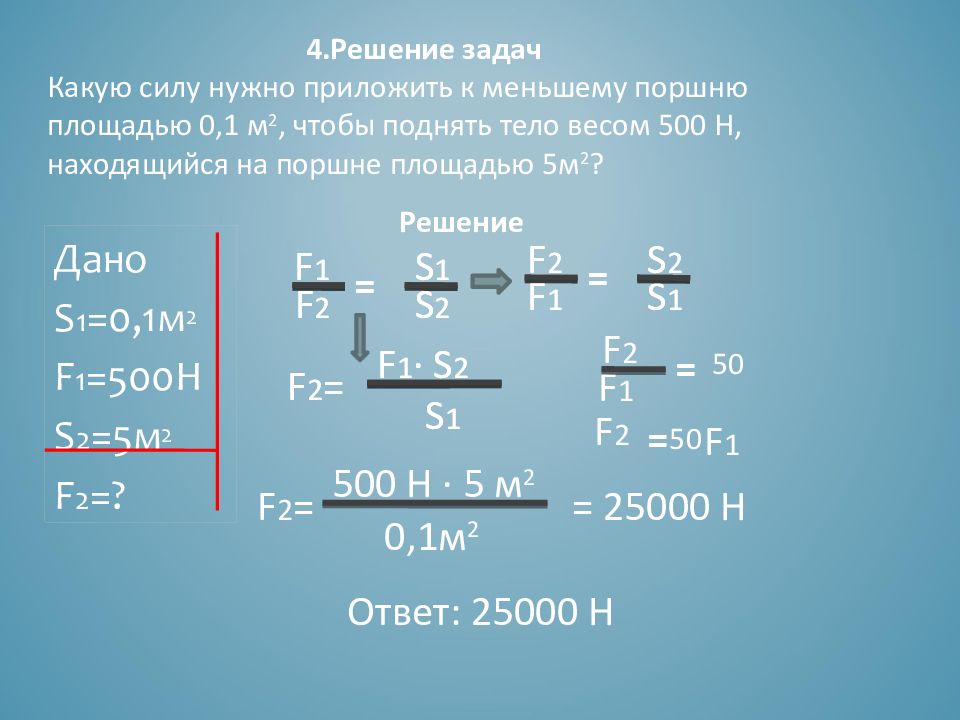

Какую силу нужно приложить к меньшему поршню площадью 0,1 м 2, чтобы поднять тело весом 500 Н, находящийся на поршне площадью 5 м 2 ? Дано S 1 = 0,1м 2 F 1 =500H S 2 =5 м 2 F 2 = ? F 1 F 2 S 1 S 2 = F 2 F 1 S 2 S 1 = F 2 = F 1 · S 2 S 1 F 2 = 500 Н · 5 м 2 0,1м 2 = 25000 Н Ответ: 25000 Н Решение 4.Решение задач F 2 50 = F 1 F 1 F 2 S 1 S 2 = F 2 F 1 S 2 S 1 = F 2 F 1 50 = F 2 = F 1 · S 2 S 1

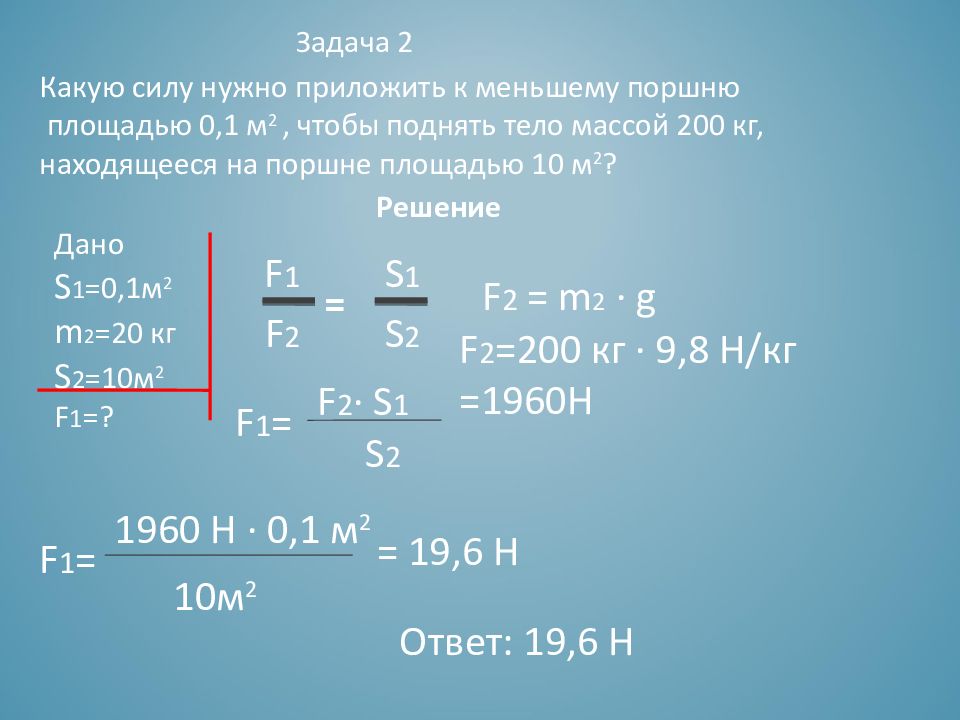

Какую силу нужно приложить к меньшему поршню площадью 0,1 м 2, чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м 2 ? Задача 2 Решение Дано S 1 = 0,1м 2 m 2 =20 кг S 2 = 10м 2 F 1 = ? F 1 F 2 S 1 S 2 = F 2 = m 2 · g F 1 = F 2 · S 1 S 2 F 2 =20 0 кг · 9,8 Н/кг =1960Н F 1 = 1960 Н · 0,1 м 2 10м 2 = 19,6 Н Ответ: 19,6 Н

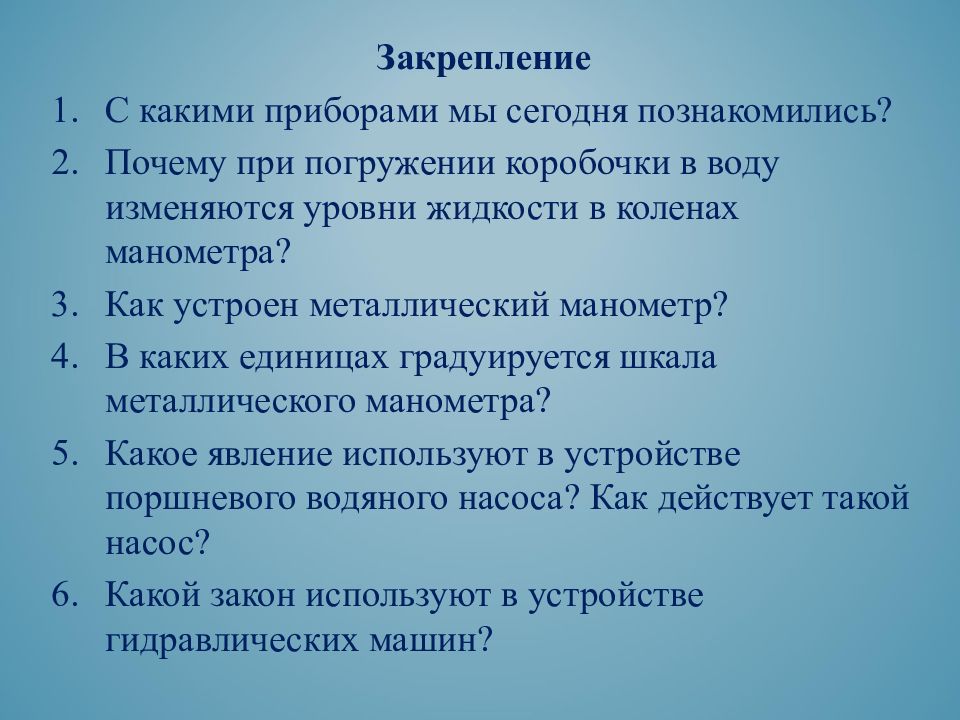

Закрепление С какими приборами мы сегодня познакомились? Почему при погружении коробочки в воду изменяются уровни жидкости в коленах манометра? Как устроен металлический манометр? В каких единицах градуируется шкала металлического манометра? Какое явление используют в устройстве поршневого водяного насоса? Как действует такой насос? Какой закон используют в устройстве гидравлических машин?

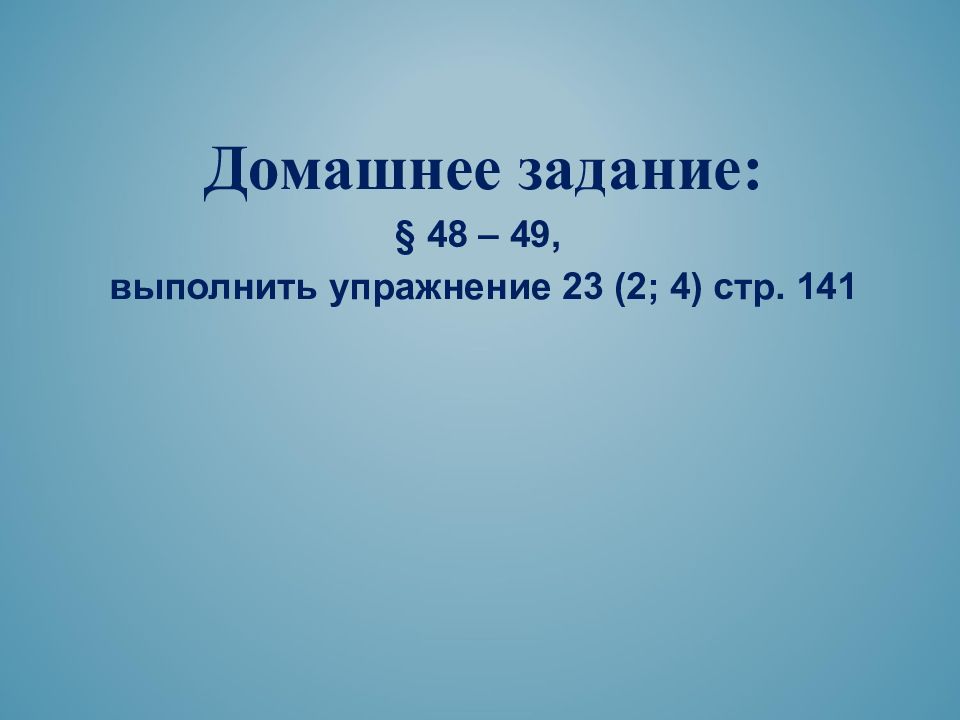

Домашнее задание: § 48 – 49, выполнить упражнение 23 (2; 4) стр. 141

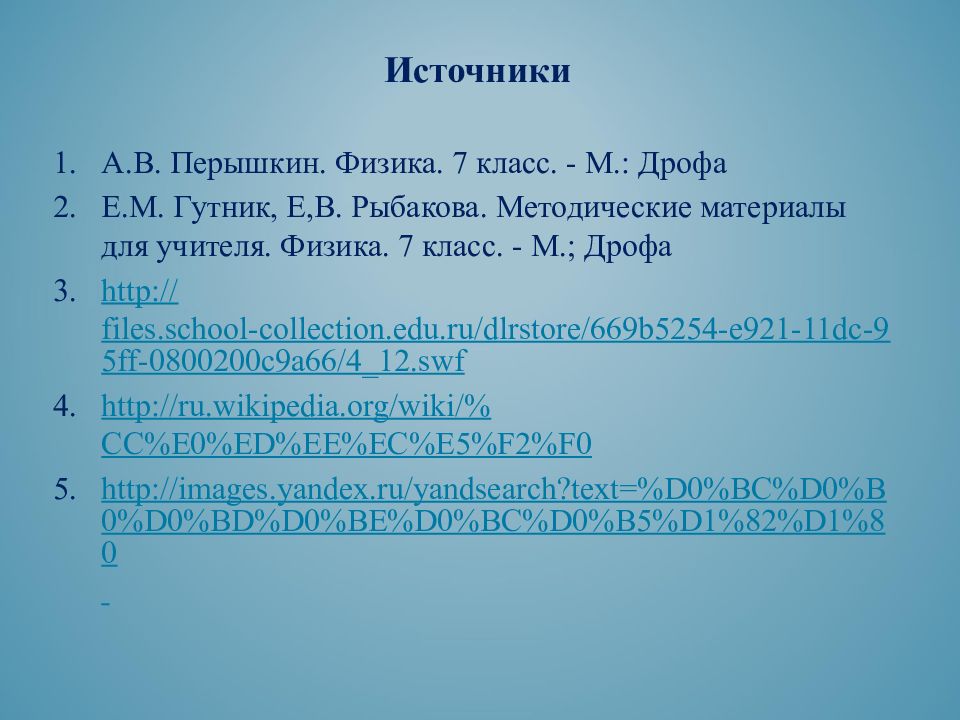

Источники 1. А.В. Перышкин. Физика. 7 класс. - М.: Дрофа Е.М. Гутник, Е,В. Рыбакова. Методические материалы для учителя. Физика. 7 класс. - М.; Дрофа http :// files.school-collection.edu.ru/dlrstore/669b5254-e921-11dc-95ff-0800200c9a66/4_12.swf http://ru.wikipedia.org/wiki/% CC%E0%ED%EE%EC%E5%F2%F0 http://images.yandex.ru/yandsearch?text=%D0%BC%D0%B0%D0%BD%D0%BE%D0%BC%D0%B5%D1%82%D1%80
