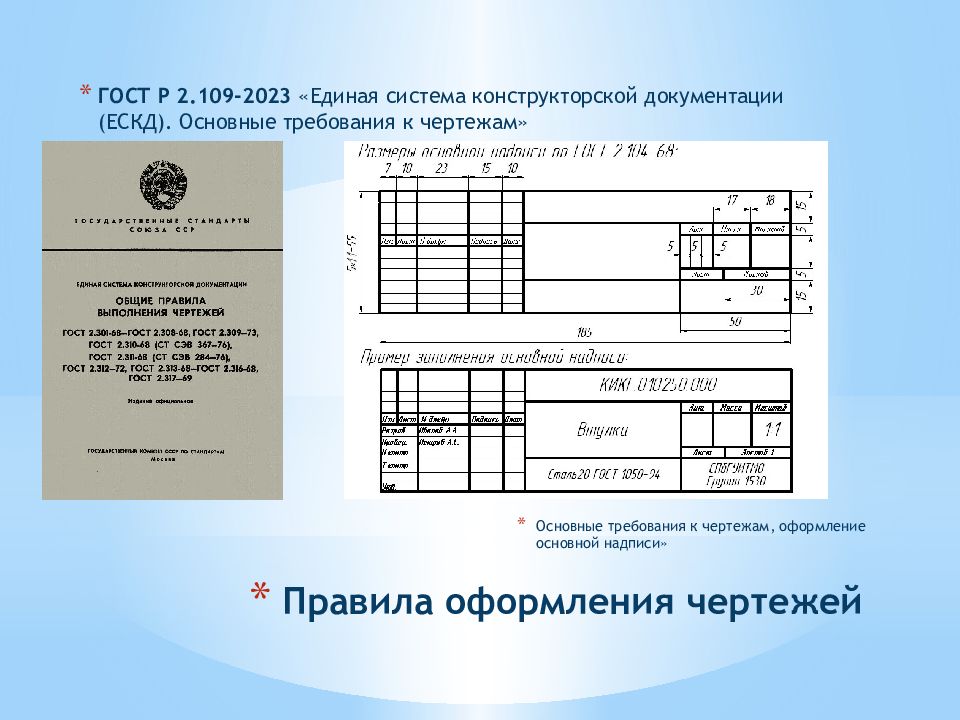

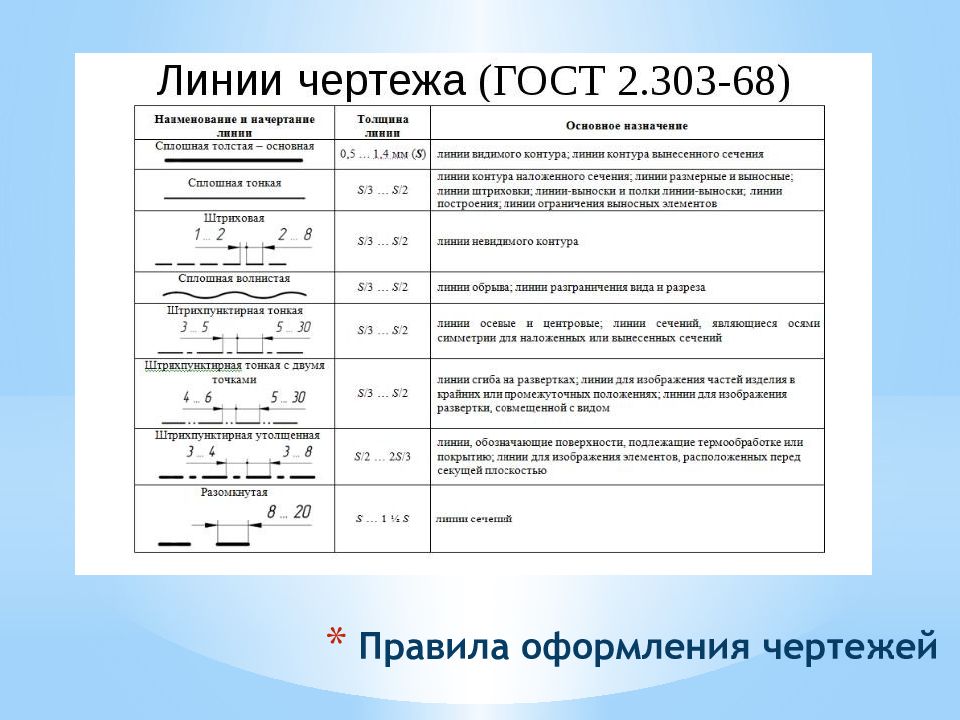

ГОСТ Р 2.109-2023 «Единая система конструкторской документации (ЕСКД). Основные требования к чертежам» Основные требования к чертежам, оформление основной надписи»

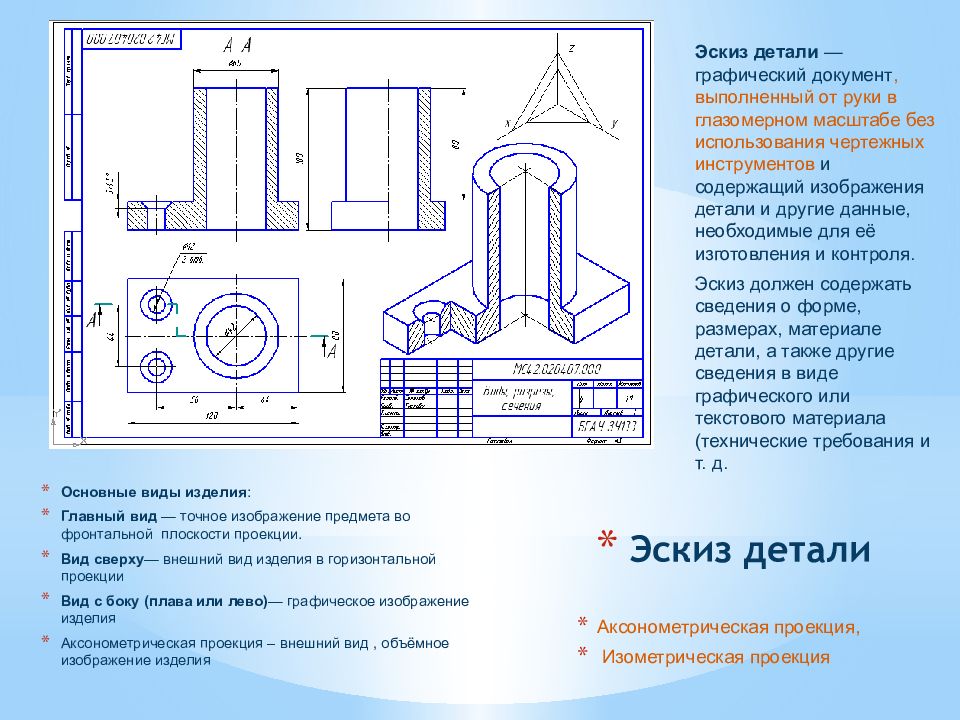

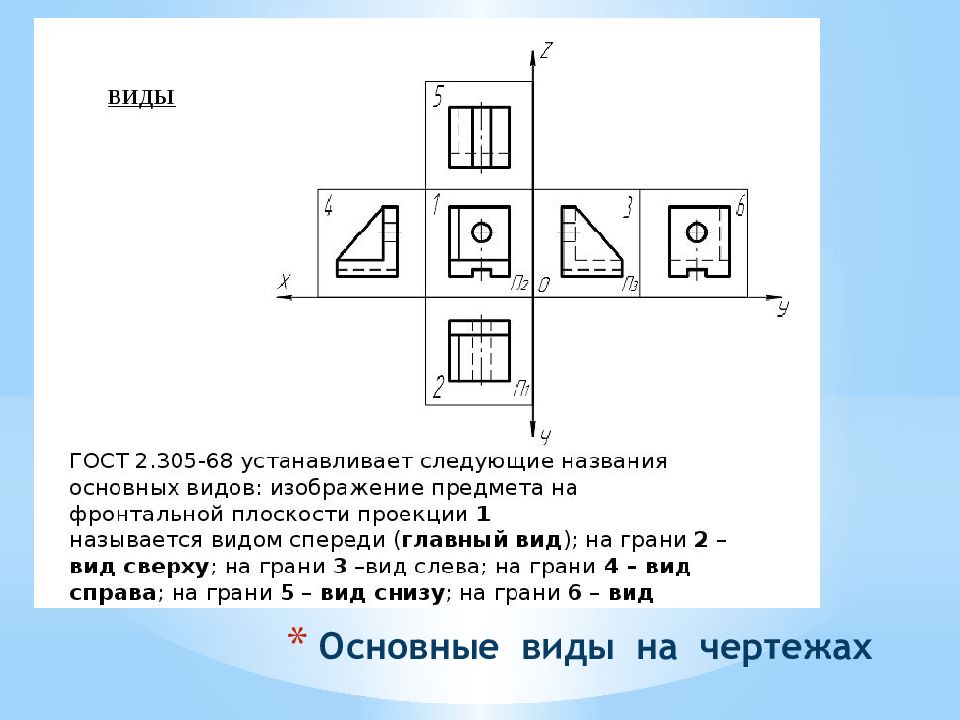

Эскиз детали — графический документ, выполненный от руки в глазомерном масштабе без использования чертежных инструментов и содержащий изображения детали и другие данные, необходимые для её изготовления и контроля. Эскиз должен содержать сведения о форме, размерах, материале детали, а также другие сведения в виде графического или текстового материала (технические требования и т. д. Эскиз детали Основные виды изделия : Главный вид — точное изображение предмета во фронтальной плоскости проекции. Вид сверху — внешний вид изделия в горизонтальной проекции Вид с боку (плава или лево) — графическое изображение изделия Аксонометрическая проекция – внешний вид, объёмное изображение изделия Аксонометрическая проекция, Изометрическая проекция

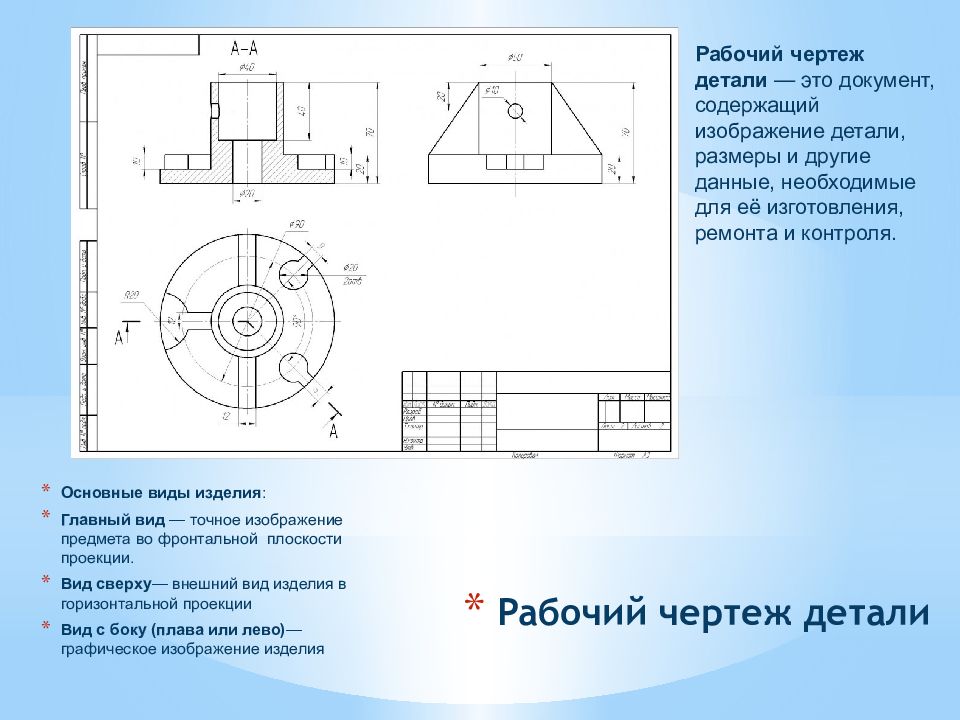

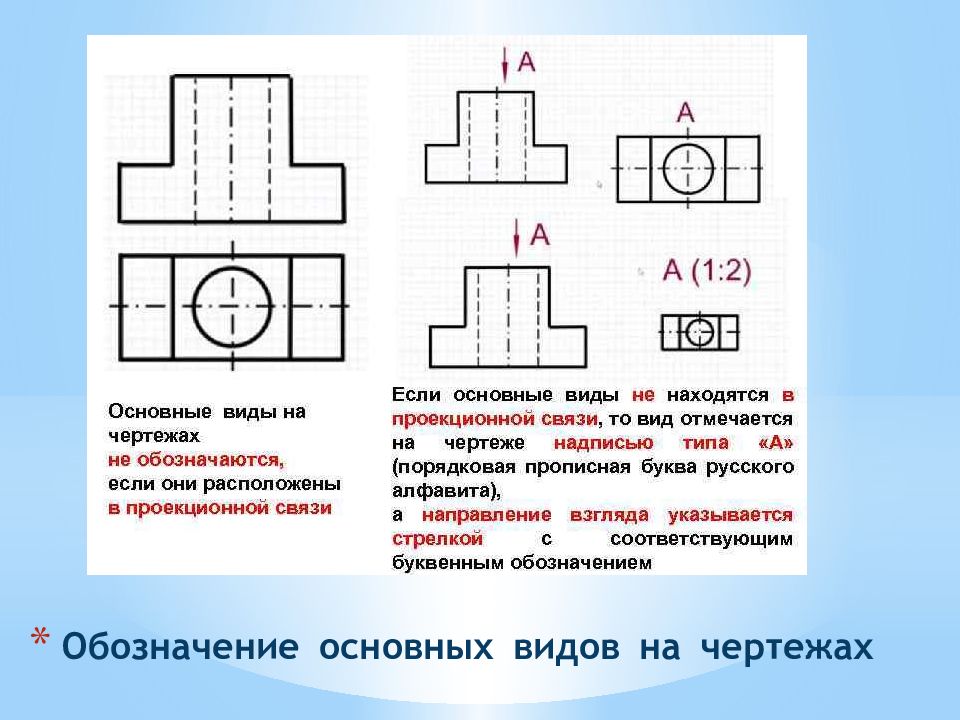

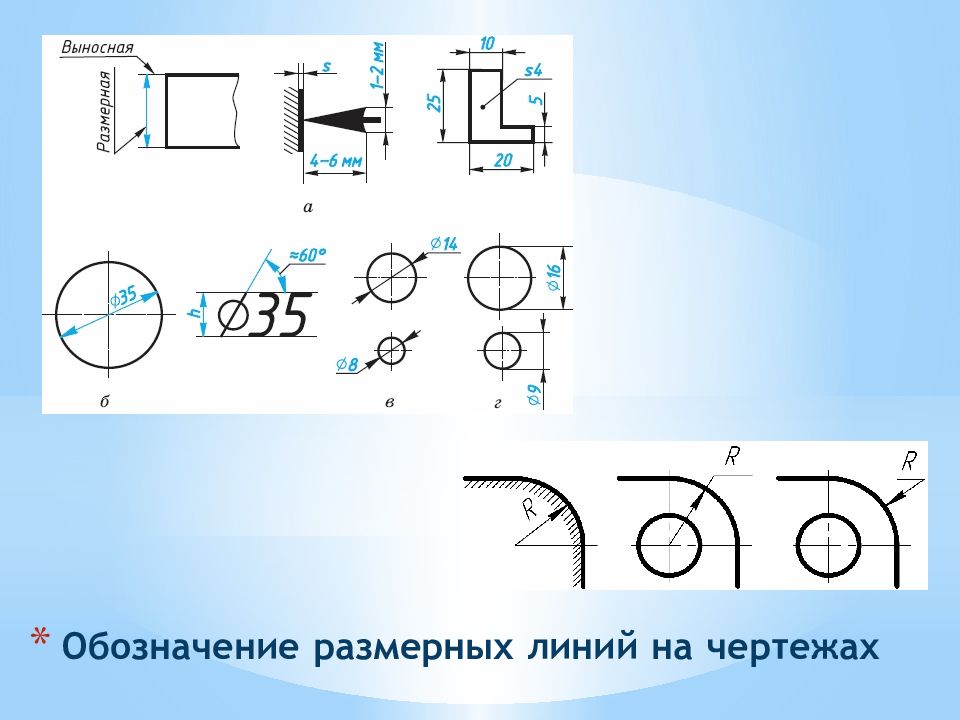

Рабочий чертеж детали — это документ, содержащий изображение детали, размеры и другие данные, необходимые для её изготовления, ремонта и контроля. Рабочий чертеж детали Основные виды изделия : Главный вид — точное изображение предмета во фронтальной плоскости проекции. Вид сверху — внешний вид изделия в горизонтальной проекции Вид с боку (плава или лево) — графическое изображение изделия

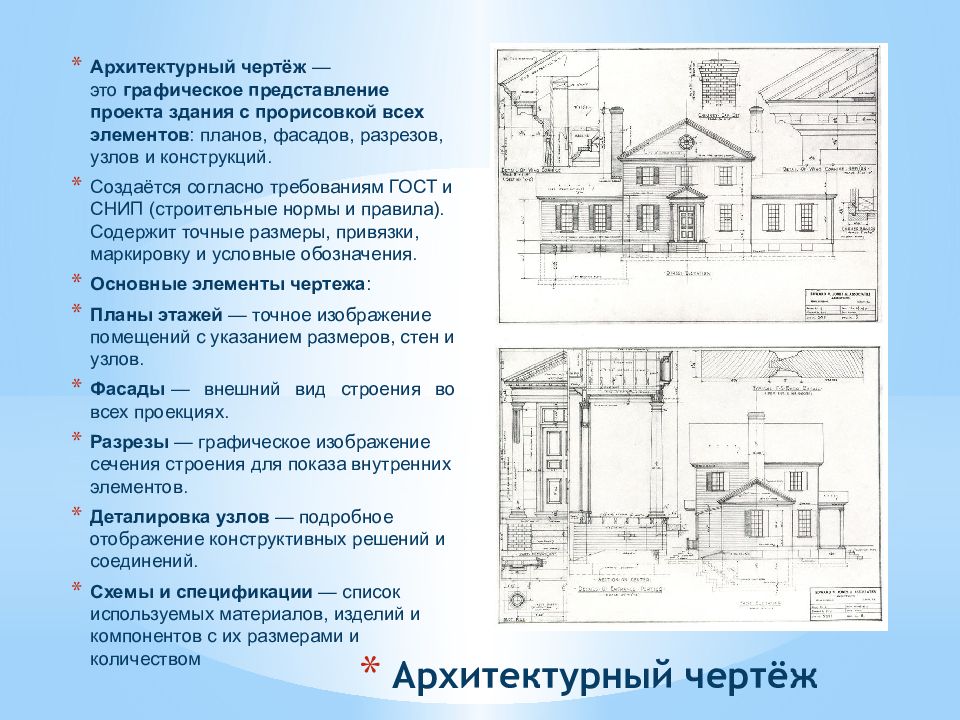

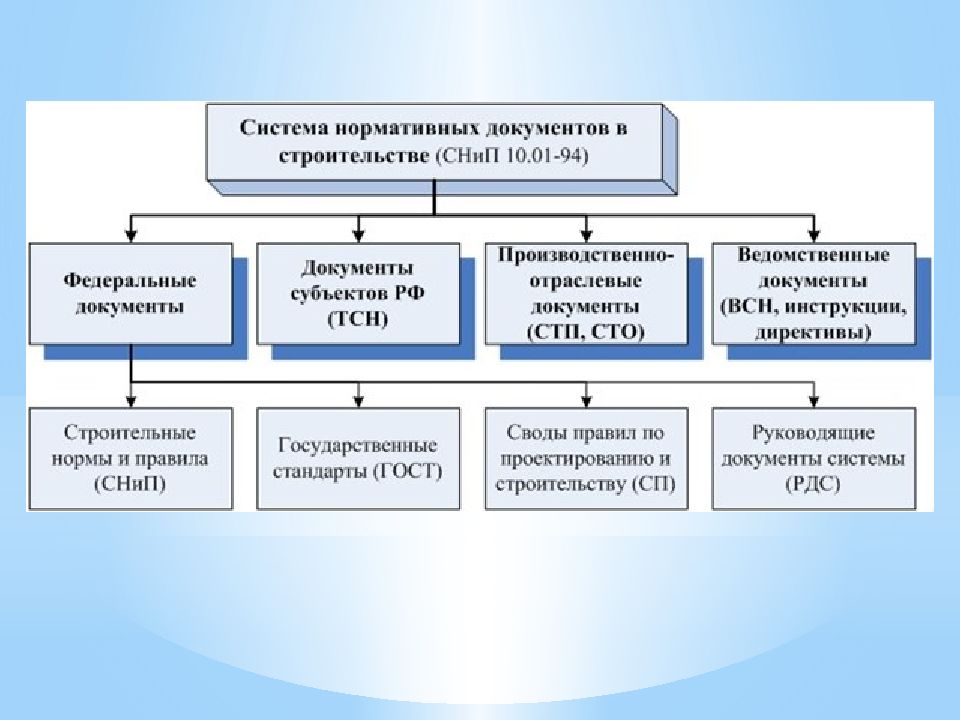

Архитектурный чертёж — это графическое представление проекта здания с прорисовкой всех элементов : планов, фасадов, разрезов, узлов и конструкций. Создаётся согласно требованиям ГОСТ и СНИП (строительные нормы и правила). Содержит точные размеры, привязки, маркировку и условные обозначения. Основные элементы чертежа : Планы этажей — точное изображение помещений с указанием размеров, стен и узлов. Фасады — внешний вид строения во всех проекциях. Разрезы — графическое изображение сечения строения для показа внутренних элементов. Деталировка узлов — подробное отображение конструктивных решений и соединений. Схемы и спецификации — список используемых материалов, изделий и компонентов с их размерами и количеством Архитектурный чертёж

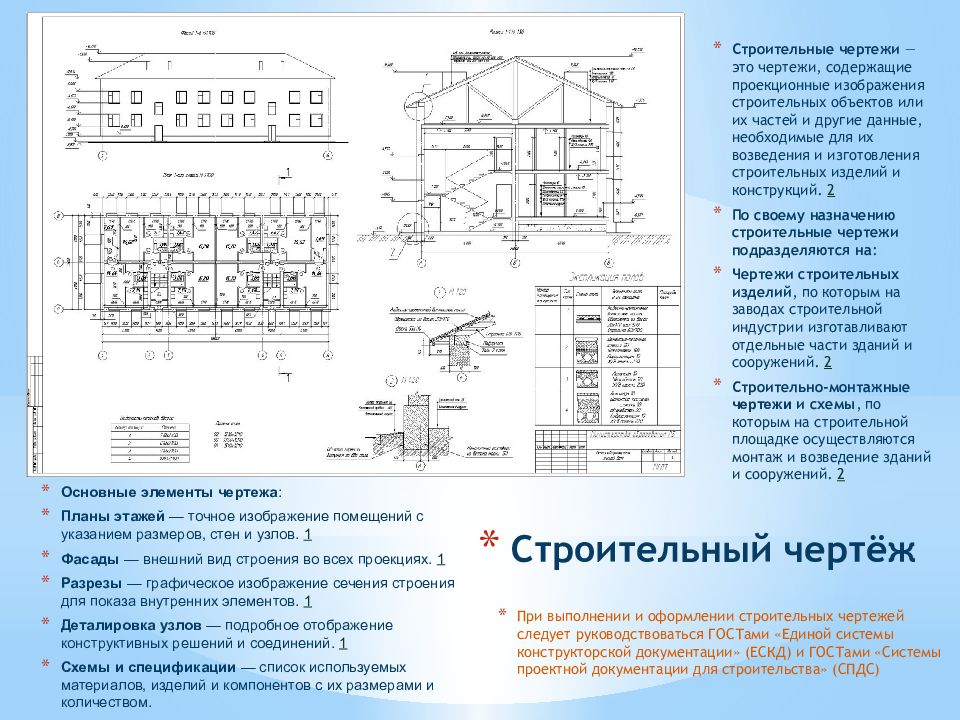

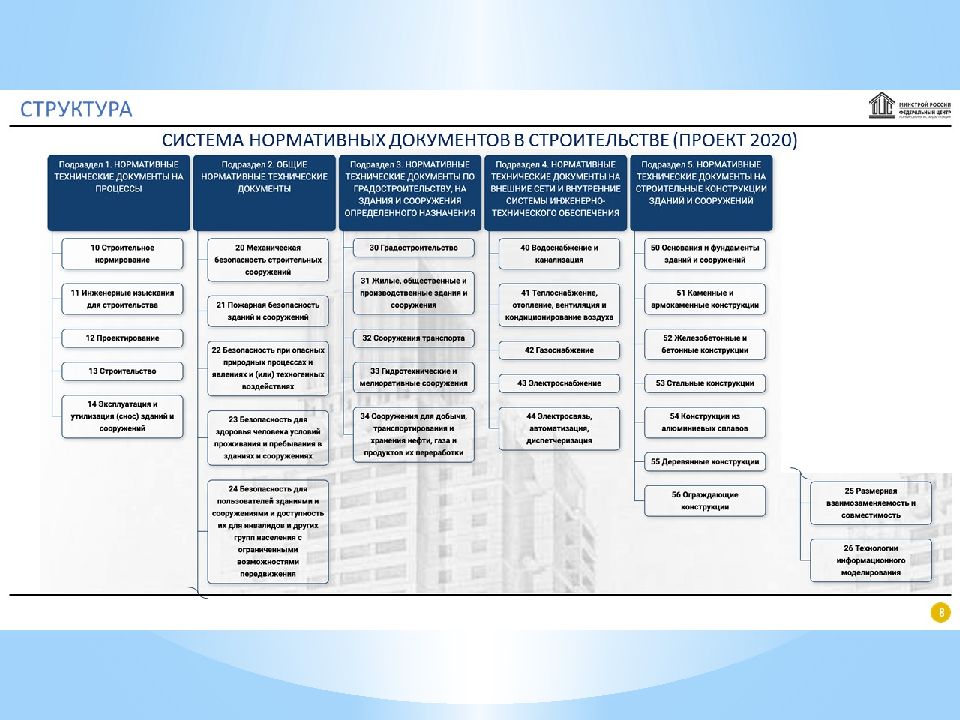

Строительные чертежи — это чертежи, содержащие проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения и изготовления строительных изделий и конструкций. 2 По своему назначению строительные чертежи подразделяются на : Чертежи строительных изделий, по которым на заводах строительной индустрии изготавливают отдельные части зданий и сооружений. 2 Строительно-монтажные чертежи и схемы, по которым на строительной площадке осуществляются монтаж и возведение зданий и сооружений. 2 Строительный чертёж Основные элементы чертежа : Планы этажей — точное изображение помещений с указанием размеров, стен и узлов. 1 Фасады — внешний вид строения во всех проекциях. 1 Разрезы — графическое изображение сечения строения для показа внутренних элементов. 1 Деталировка узлов — подробное отображение конструктивных решений и соединений. 1 Схемы и спецификации — список используемых материалов, изделий и компонентов с их размерами и количеством. При выполнении и оформлении строительных чертежей следует руководствоваться ГОСТами «Единой системы конструкторской документации» (ЕСКД) и ГОСТами «Системы проектной документации для строительства» (СПДС)
Промышленный дизайн — это профессиональная разработка изделий, устройств и услуг с особым вниманием к внешнему виду и функциональности Он включает в себя разработку всех видов продукции — от автомобилей, бытовой техники и медицинского оборудования до электроники и игрушек Промышленный дизайн
