Тема занятия: Отопительные приборы, виды и классификация

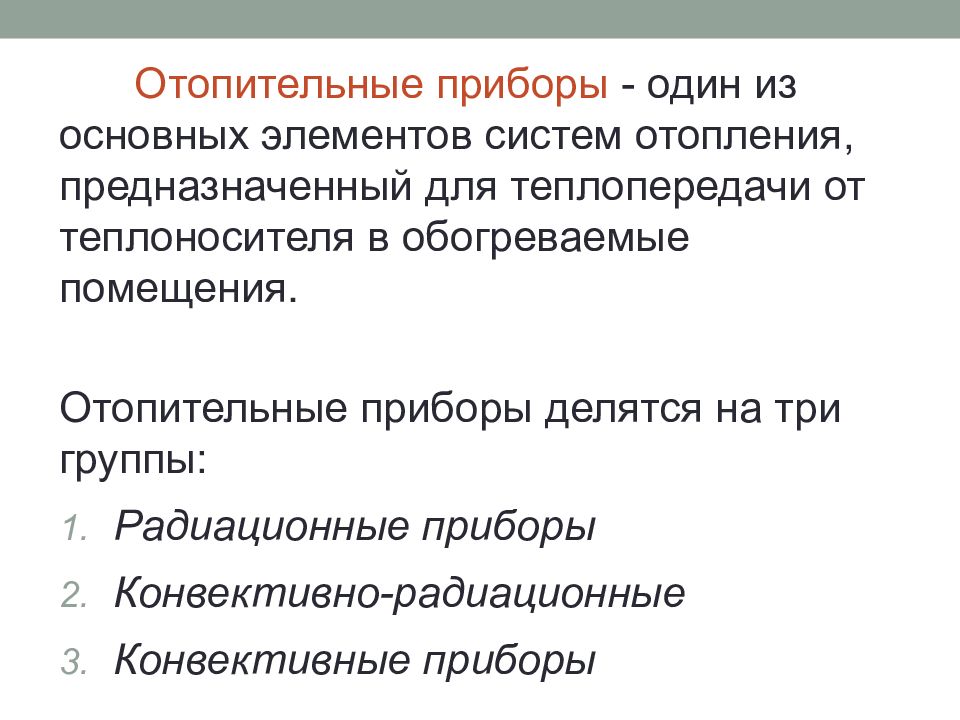

Отопительные приборы - один из основных элементов систем отопления, предназначенный для теплопередачи от теплоносителя в обогреваемые помещения. Отопительные приборы делятся на три группы: Радиационные приборы Конвективно-радиационные Конвективные приборы

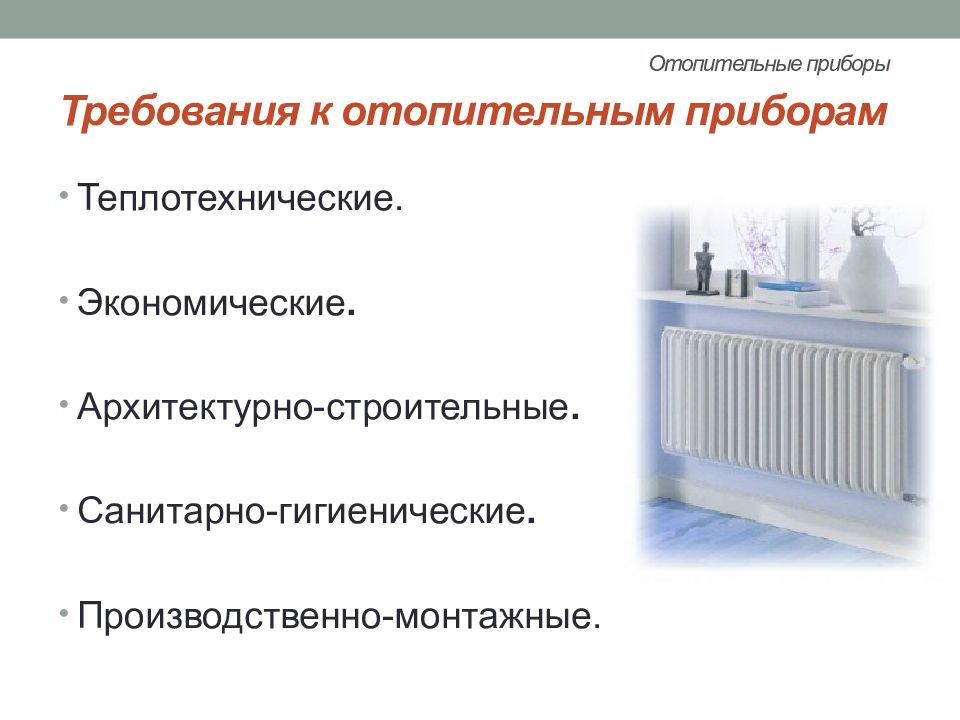

Теплотехнические. Экономические. Архитектурно-строительные. Санитарно-гигиенические. Производственно-монтажные. Отопительные приборы

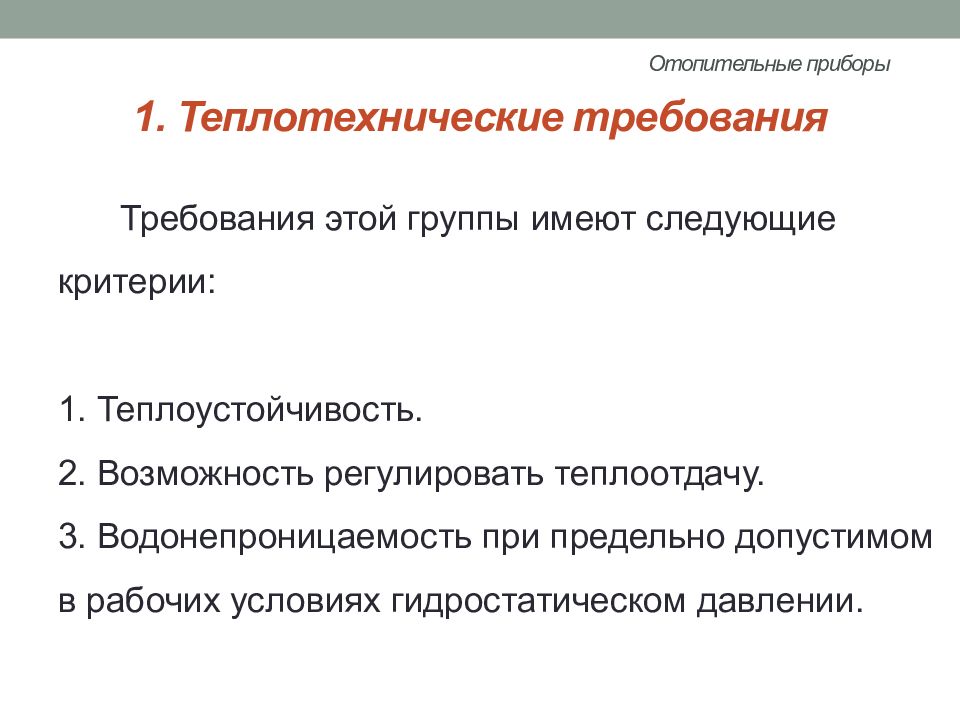

Требования этой группы имеют следующие критерии: 1. Теплоустойчивость. 2. Возможность регулировать теплоотдачу. 3. Водонепроницаемость при предельно допустимом в рабочих условиях гидростатическом давлении. Отопительные приборы

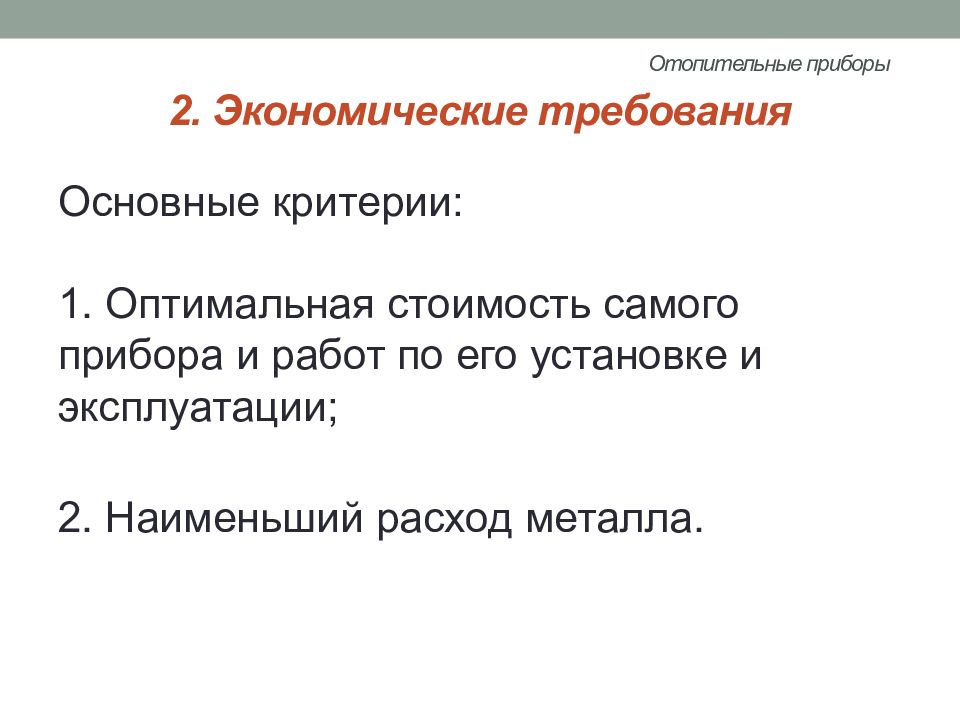

Основные критерии: 1. Оптимальная стоимость самого прибора и работ по его установке и эксплуатации; 2. Наименьший расход металла. Отопительные приборы

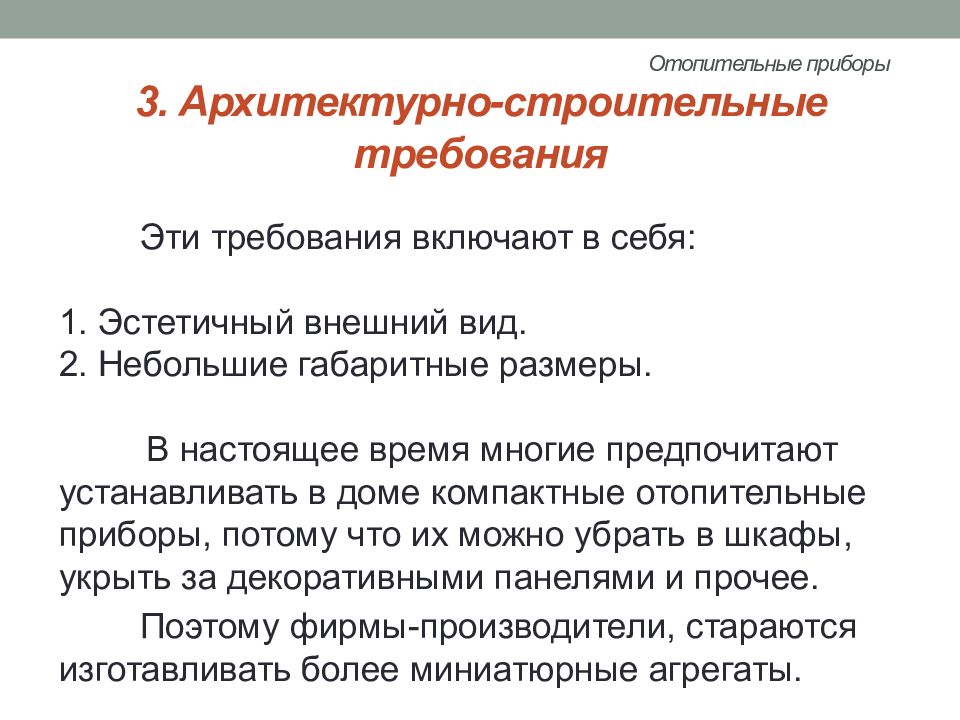

Эти требования включают в себя: 1. Эстетичный внешний вид. 2. Небольшие габаритные размеры. В настоящее время многие предпочитают устанавливать в доме компактные отопительные приборы, потому что их можно убрать в шкафы, укрыть за декоративными панелями и прочее. Поэтому фирмы-производители, стараются изготавливать более миниатюрные агрегаты. Отопительные приборы
В эту группу входят следующие пункты: 1. Низкая температура корпуса. 2. Наименьшая площадь горизонтальной поверхности для уменьшения отложения пыли. 3. Доступность отопительного прибора и ограждающих поверхностей вокруг него для очистки от пыли. Отопительные приборы

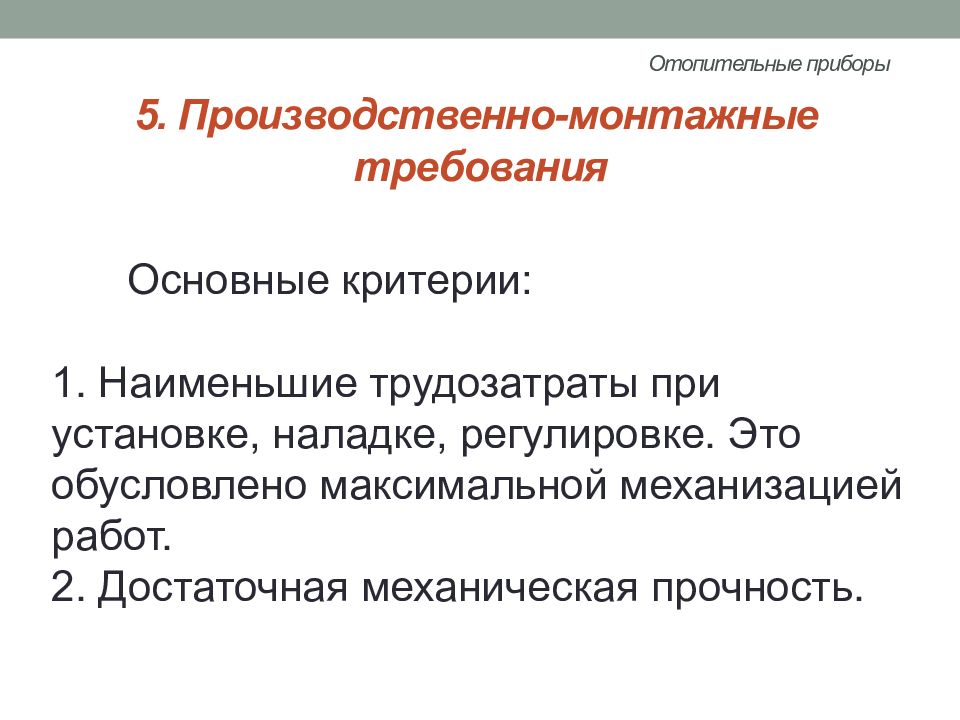

Основные критерии: 1. Наименьшие трудозатраты при установке, наладке, регулировке. Это обусловлено максимальной механизацией работ. 2. Достаточная механическая прочность. Отопительные приборы

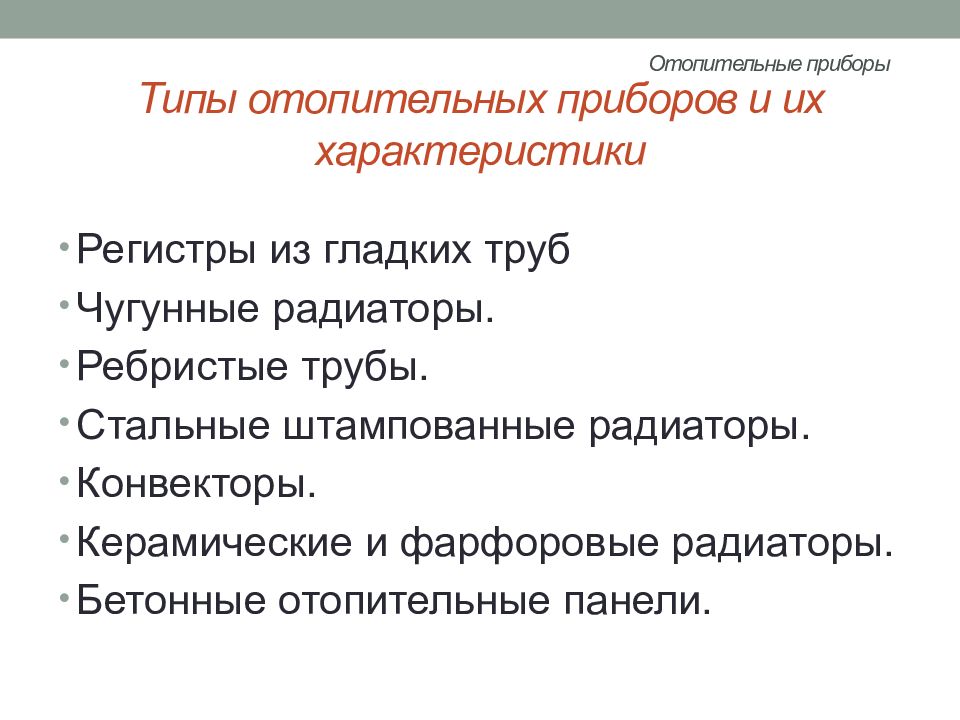

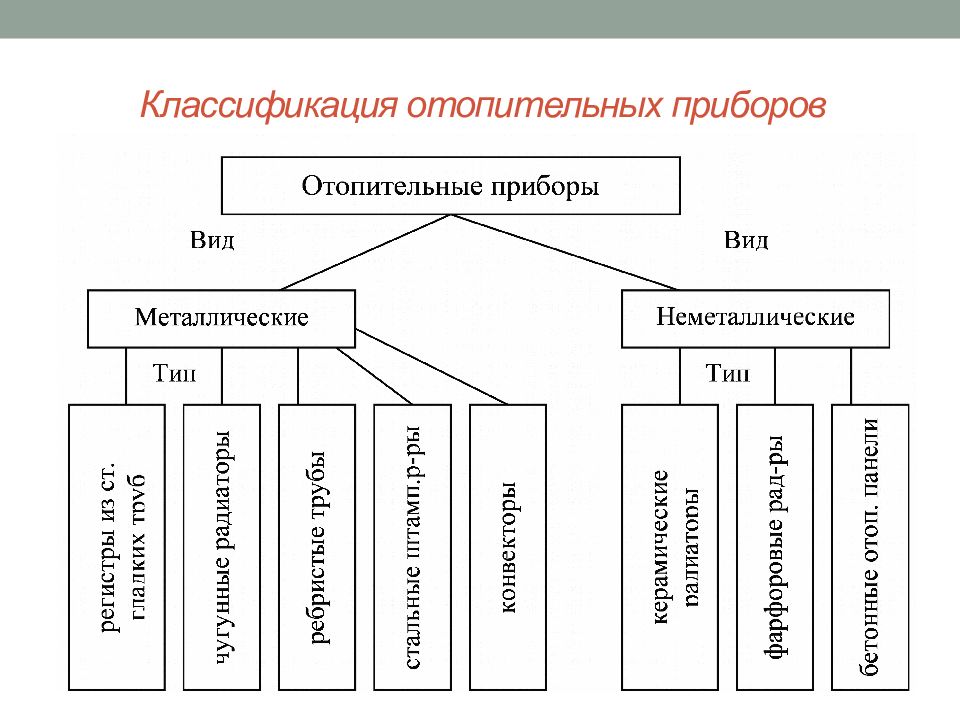

Регистры из гладких труб Чугунные радиаторы. Ребристые трубы. Стальные штампованные радиаторы. Конвекторы. Керамические и фарфоровые радиаторы. Бетонные отопительные панели. Отопительные приборы
представляют собой пучок труб, расположенный в два ряда и объединенный с двух сторон трубами – коллекторами, снабженных штуцерами для подачи и отвода теплоносителя. Отопительные приборы

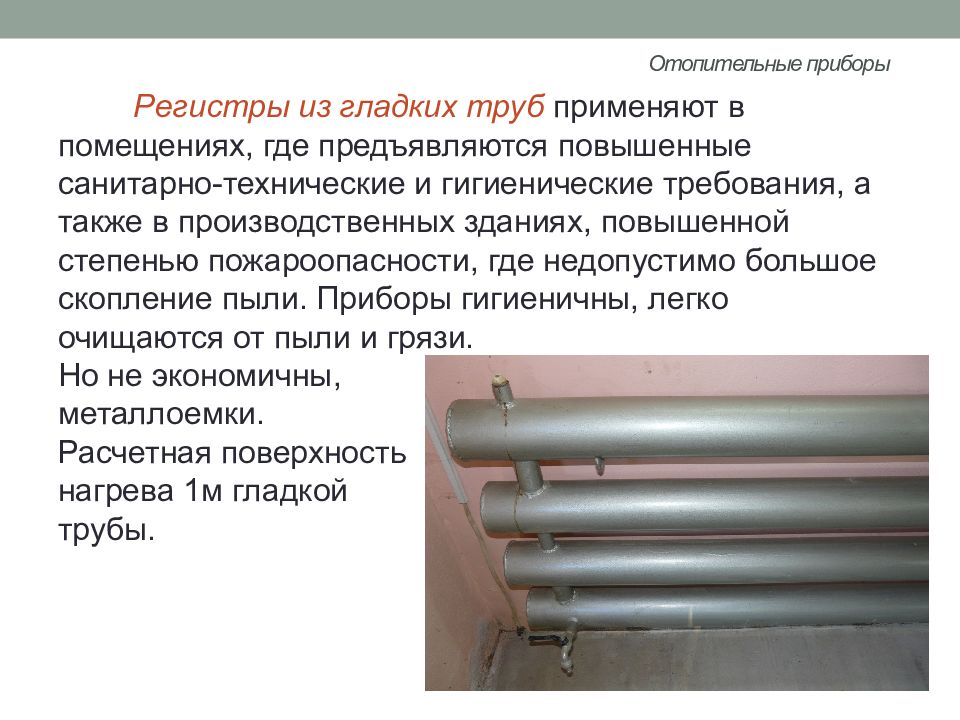

Регистры из гладких труб применяют в помещениях, где предъявляются повышенные санитарно-технические и гигиенические требования, а также в производственных зданиях, повышенной степенью пожароопасности, где недопустимо большое скопление пыли. Приборы гигиеничны, легко очищаются от пыли и грязи. Но не экономичны, металлоемки. Расчетная поверхность нагрева 1м гладкой трубы. Отопительные приборы

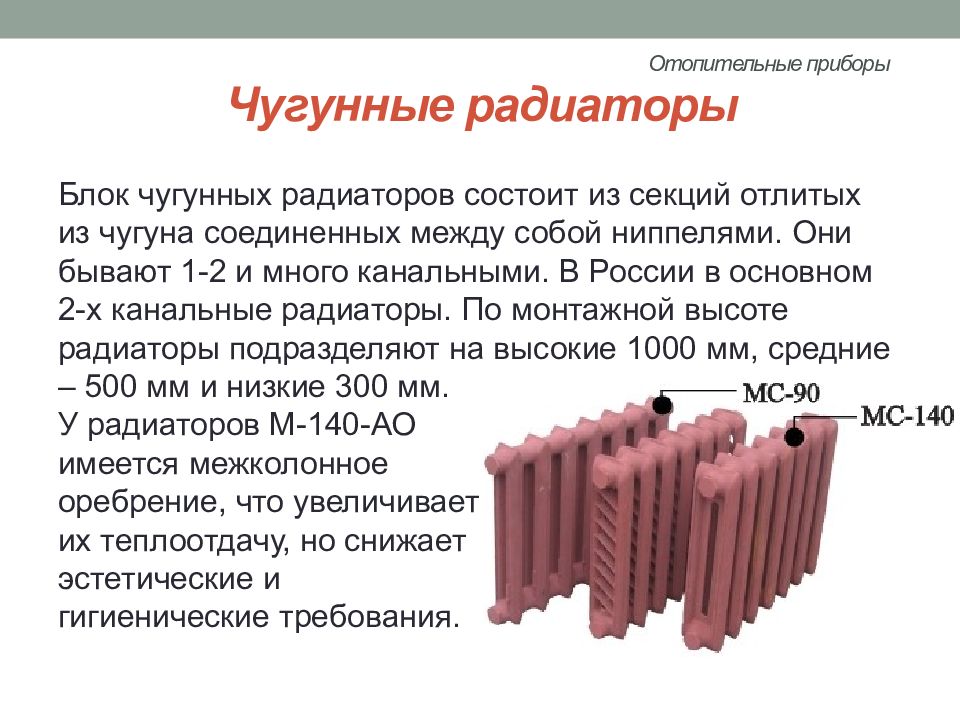

Блок чугунных радиаторов состоит из секций отлитых из чугуна соединенных между собой ниппелями. Они бывают 1-2 и много канальными. В России в основном 2-х канальные радиаторы. По монтажной высоте радиаторы подразделяют на высокие 1000 мм, средние – 500 мм и низкие 300 мм. У радиаторов М-140-АО имеется межколонное оребрение, что увеличивает их теплоотдачу, но снижает эстетические и гигиенические требования. Отопительные приборы

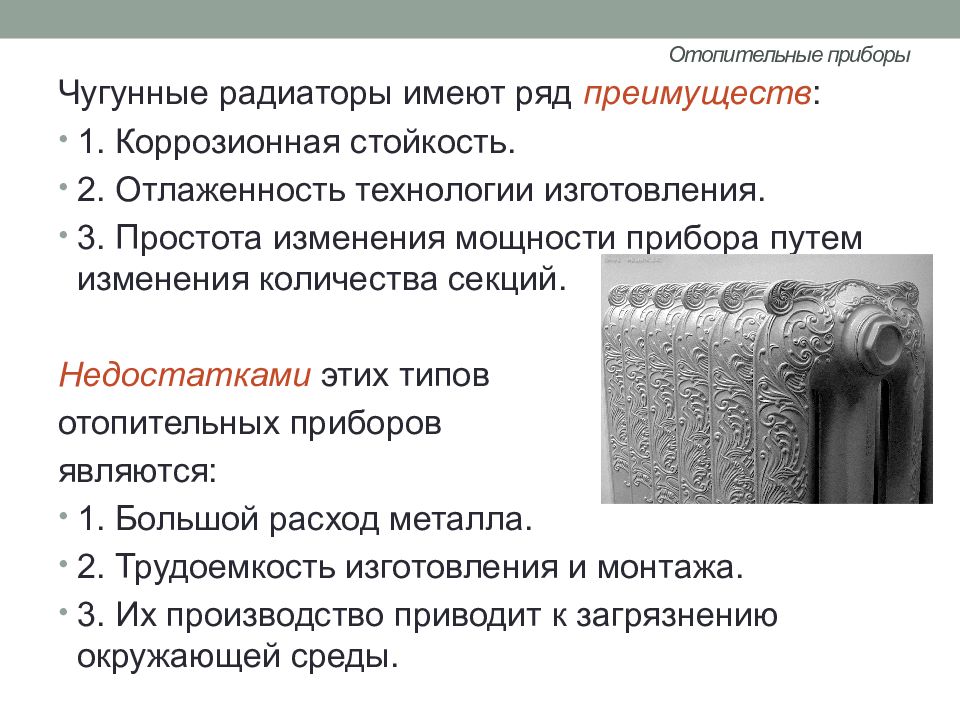

Чугунные радиаторы имеют ряд преимуществ : 1. Коррозионная стойкость. 2. Отлаженность технологии изготовления. 3. Простота изменения мощности прибора путем изменения количества секций. Недостатками этих типов отопительных приборов являются : 1. Большой расход металла. 2. Трудоемкость изготовления и монтажа. 3. Их производство приводит к загрязнению окружающей среды. Отопительные приборы

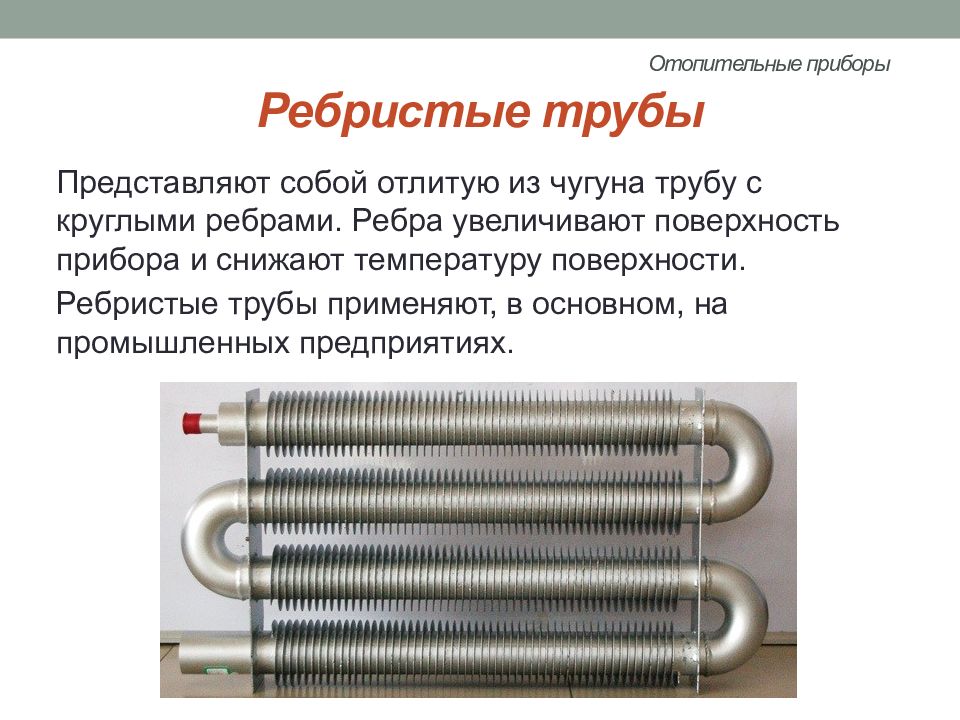

Представляют собой отлитую из чугуна трубу с круглыми ребрами. Ребра увеличивают поверхность прибора и снижают температуру поверхности. Ребристые трубы применяют, в основном, на промышленных предприятиях. Отопительные приборы

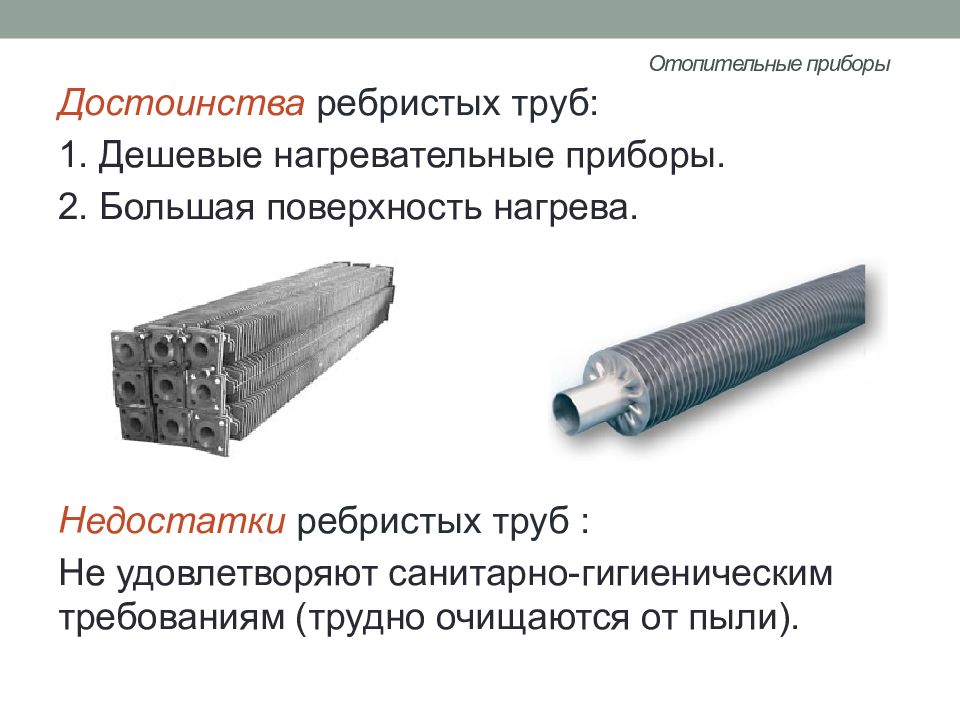

Достоинства ребристых труб : 1. Дешевые нагревательные приборы. 2. Большая поверхность нагрева. Недостатки ребристых труб : Не удовлетворяют санитарно-гигиеническим требованиям (трудно очищаются от пыли). Отопительные приборы

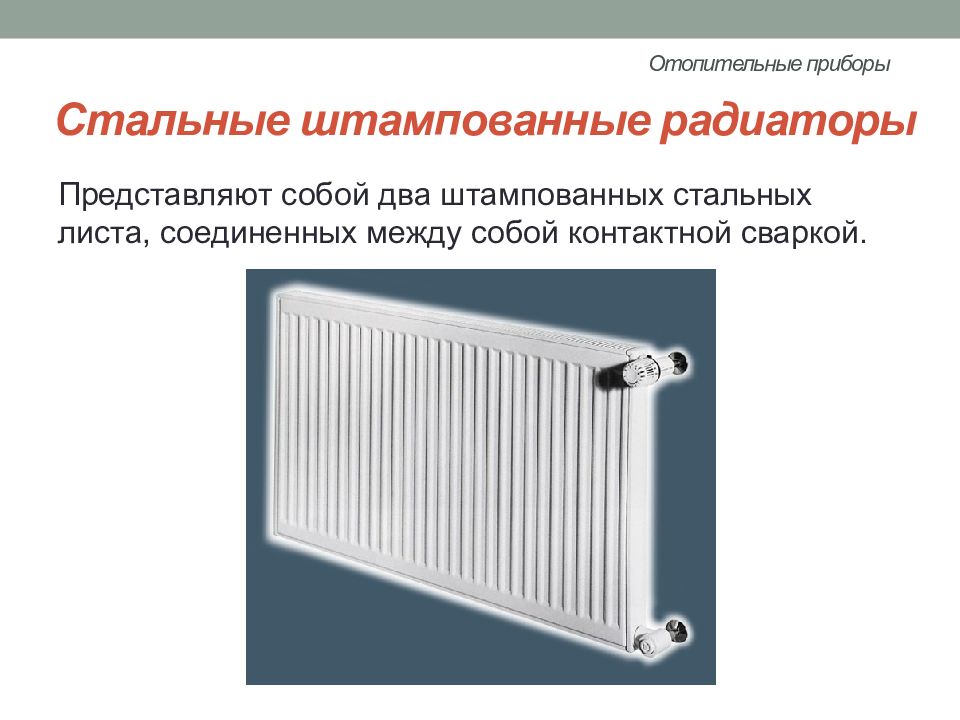

Представляют собой два штампованных стальных листа, соединенных между собой контактной сваркой. Отопительные приборы

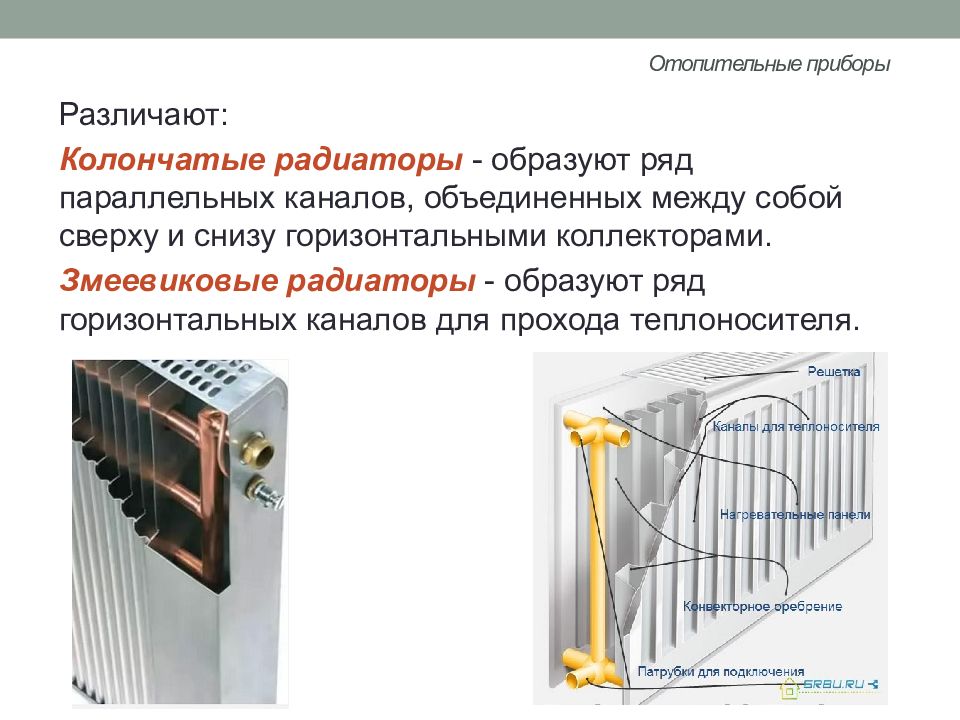

Отопительные приборы Различают : Колончатые радиаторы - образуют ряд параллельных каналов, объединенных между собой сверху и снизу горизонтальными коллекторами. Змеевиковые радиаторы - образуют ряд горизонтальных каналов для прохода теплоносителя.
Достоинства стальных радиаторов: 1. Маленькая масса прибора. 2. Дешевле чугунных на 20-30%. 3. Меньше затраты на транспортирование и монтаж. 4. Удобны в монтаже и отвечают санитарно-гигиеническим требованиям. Недостатки : 1. Небольшая теплоотдача. 2. Требуется специальная обработка теплофикационной воды, так как обычная вода корродирует с металлом. 3. Высокая стоимость. Отопительные приборы

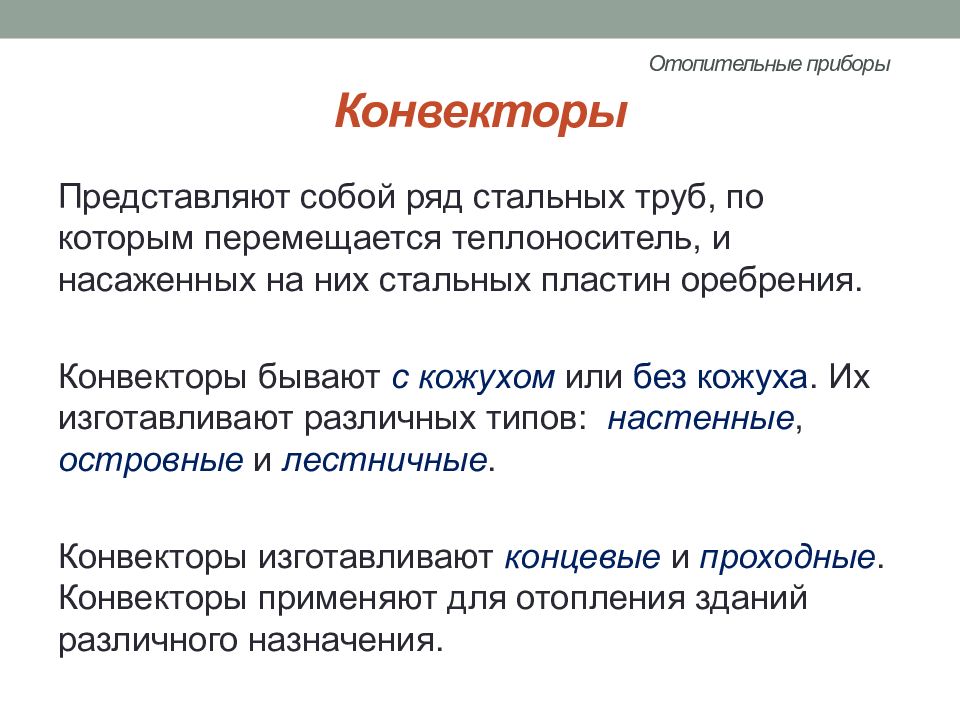

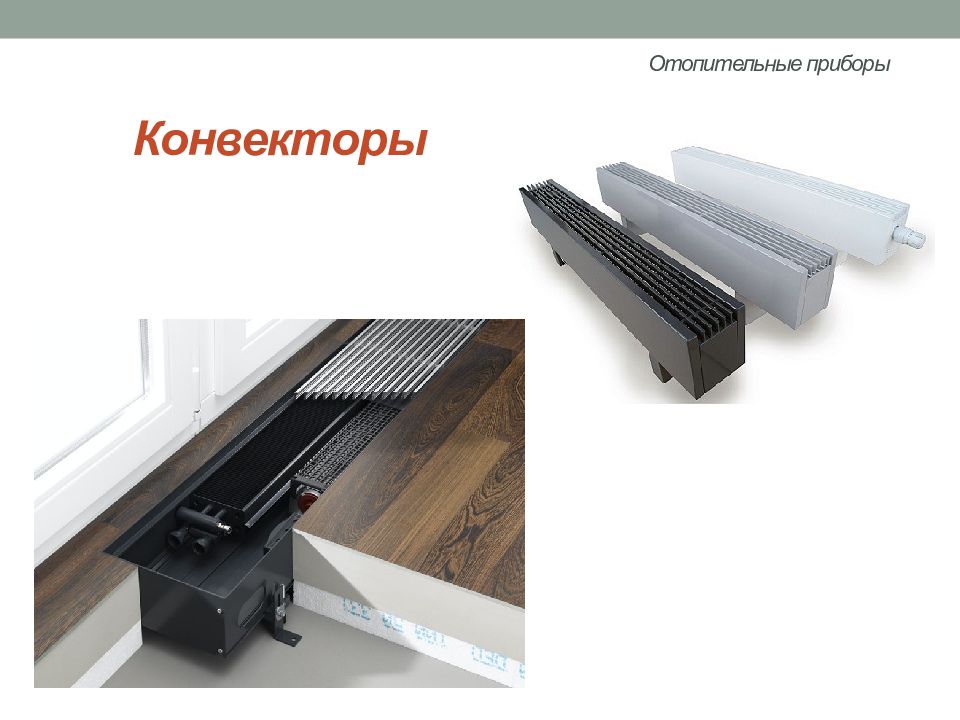

Представляют собой ряд стальных труб, по которым перемещается теплоноситель, и насаженных на них стальных пластин оребрения. Конвекторы бывают с кожухом или без кожуха. Их изготавливают различных типов: настенные, островные и лестничные. Конвекторы изготавливают концевые и проходные. Конвекторы применяют для отопления зданий различного назначения. Отопительные приборы
Отопительные приборы

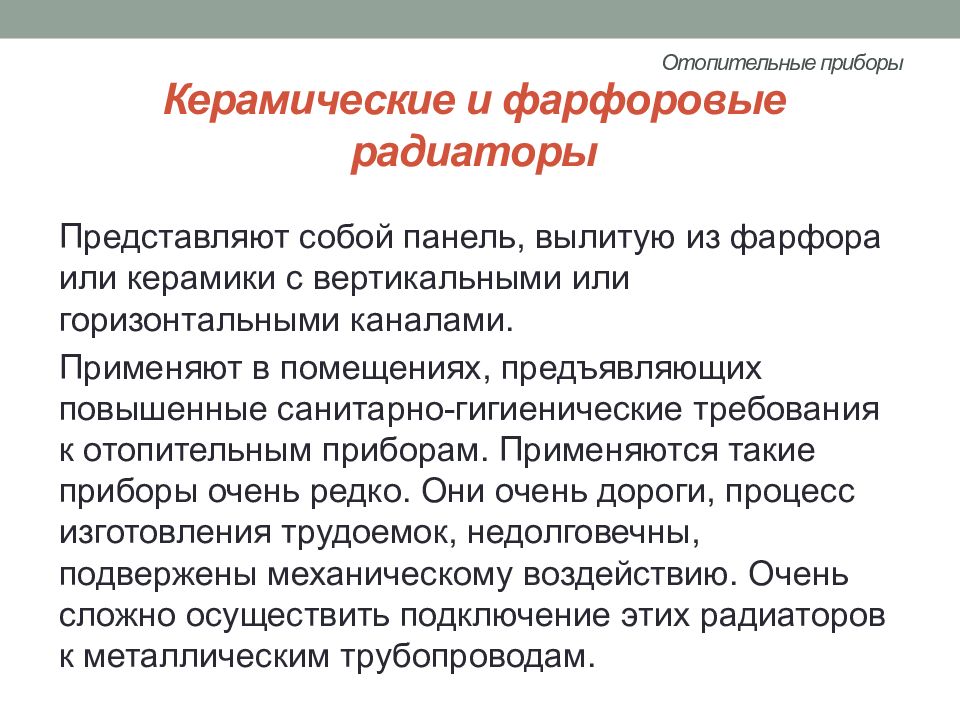

Представляют собой панель, вылитую из фарфора или керамики с вертикальными или горизонтальными каналами. Применяют в помещениях, предъявляющих повышенные санитарно-гигиенические требования к отопительным приборам. Применяются такие приборы очень редко. Они очень дороги, процесс изготовления трудоемок, недолговечны, подвержены механическому воздействию. Очень сложно осуществить подключение этих радиаторов к металлическим трубопроводам. Отопительные приборы
Отопительные приборы
Представляют собой бетонные плиты с заделанными в них змеевиками из труб. Толщина 40-50 мм. Они бывают: подоконные и перегородочные. Отопительные приборы

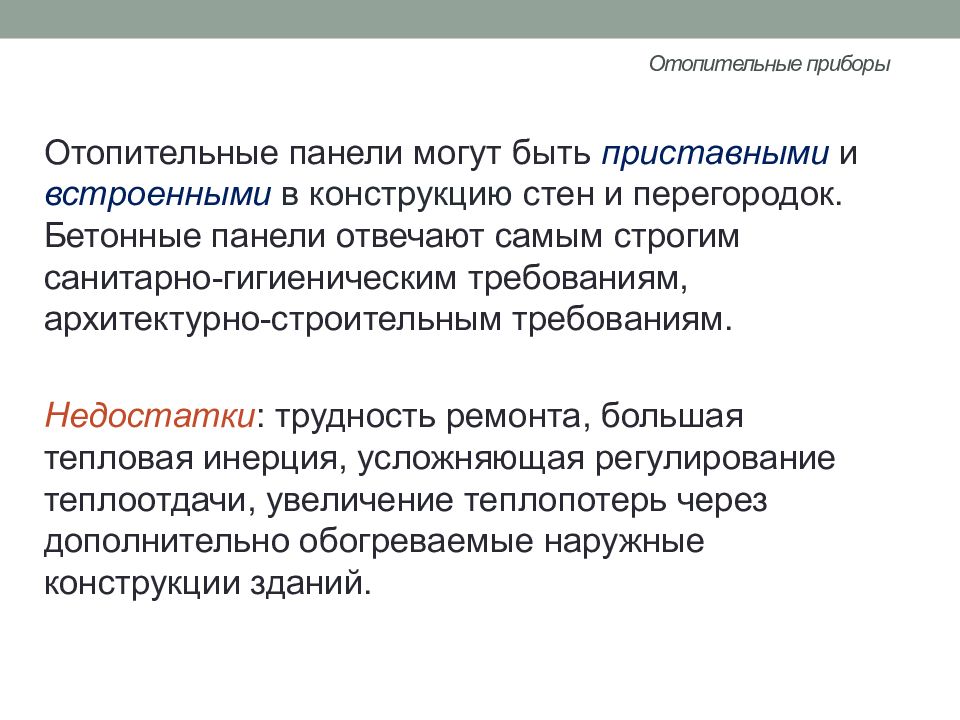

Отопительные панели могут быть приставными и встроенными в конструкцию стен и перегородок. Бетонные панели отвечают самым строгим санитарно-гигиеническим требованиям, архитектурно-строительным требованиям. Недостатки : трудность ремонта, большая тепловая инерция, усложняющая регулирование теплоотдачи, увеличение теплопотерь через дополнительно обогреваемые наружные конструкции зданий. Отопительные приборы
При выборе вида и типа отопительного прибора учитывают ряд факторов: назначение, архитектурно-технологическую планировку, особенности теплового режима помещения, место и продолжительность пребывания людей, вид системы отопления, технико-экономические и санитарно-гигиенические показатели прибора. Отопительные приборы
1. Одностороннее присоединение Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой. Отопительные приборы

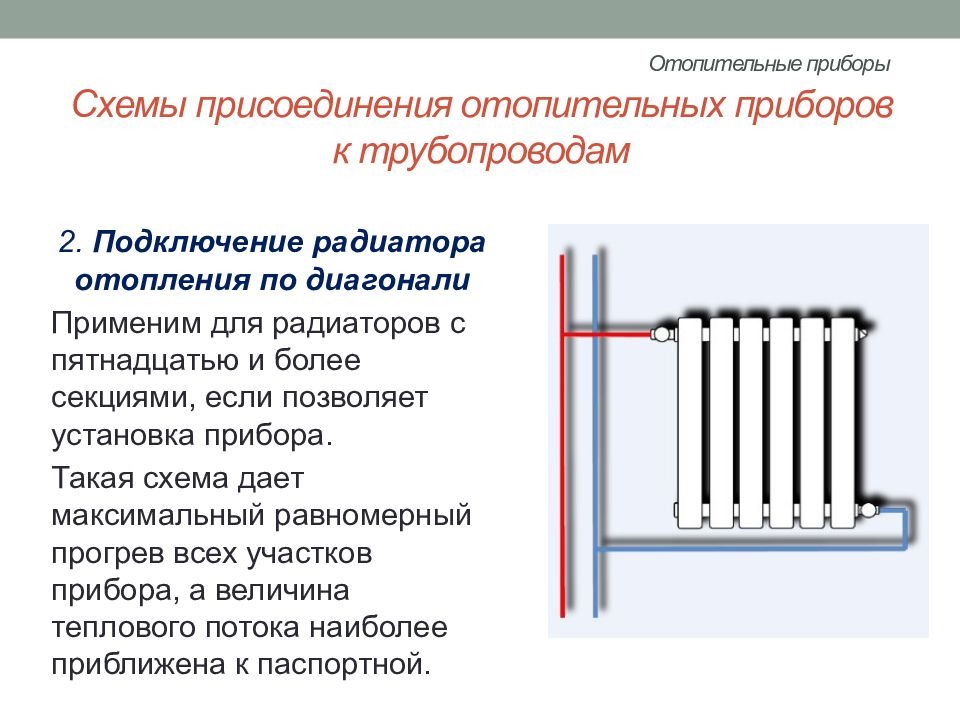

2. Подключение радиатора отопления по диагонали Применим для радиаторов с пятнадцатью и более секциями, если позволяет установка прибора. Такая схема дает максимальный равномерный прогрев всех участков прибора, а величина теплового потока наиболее приближена к паспортной. Отопительные приборы

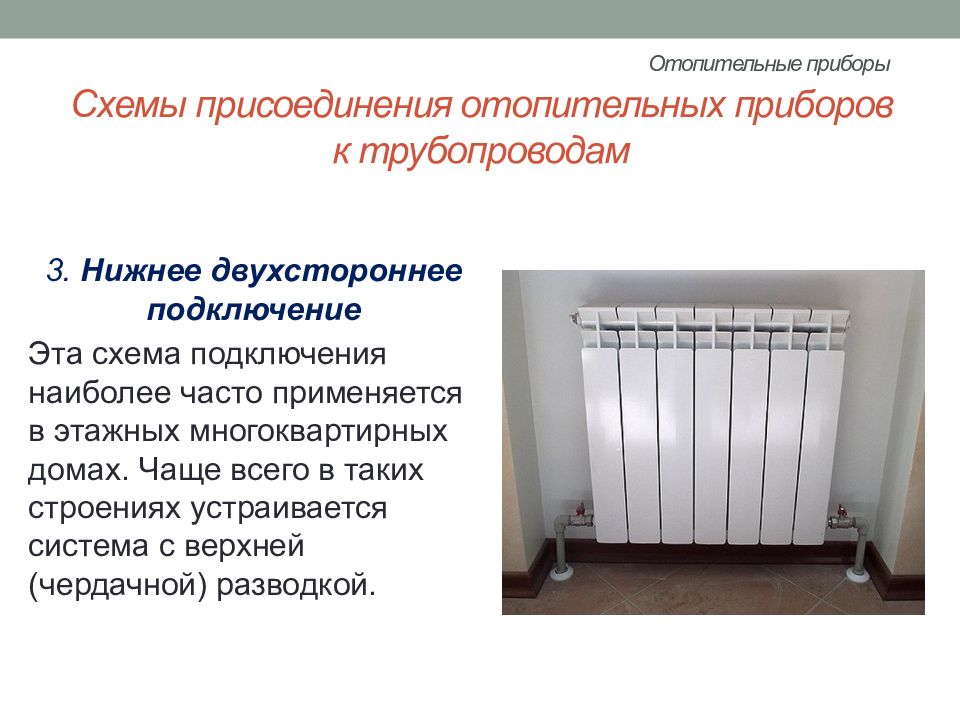

3. Нижнее двухстороннее подключение Эта схема подключения наиболее часто применяется в этажных многоквартирных домах. Чаще всего в таких строениях устраивается система с верхней (чердачной) разводкой. Отопительные приборы

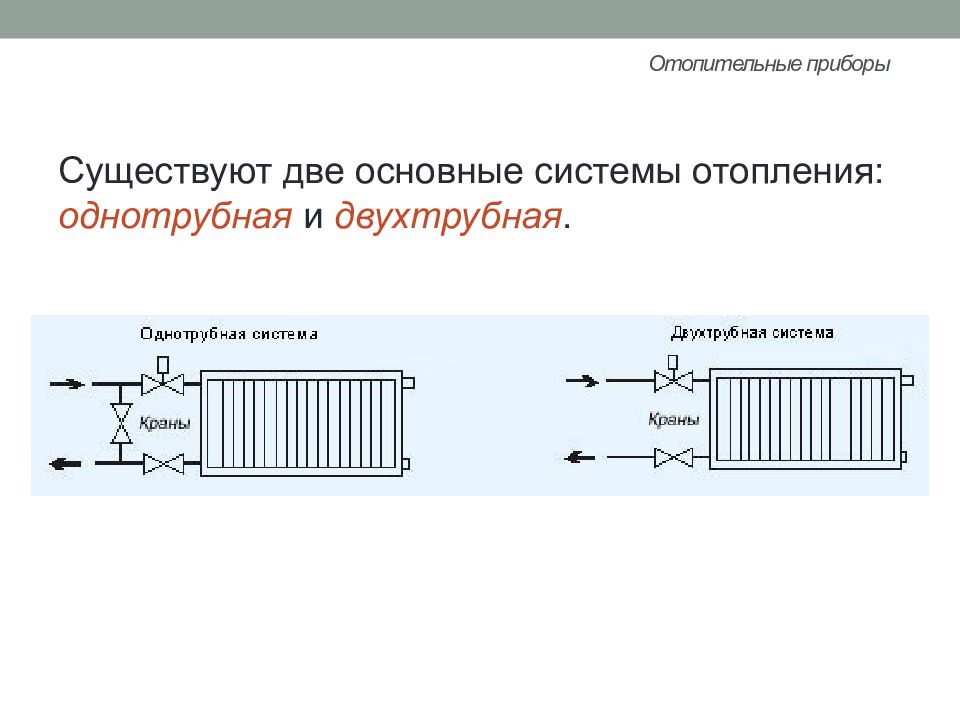

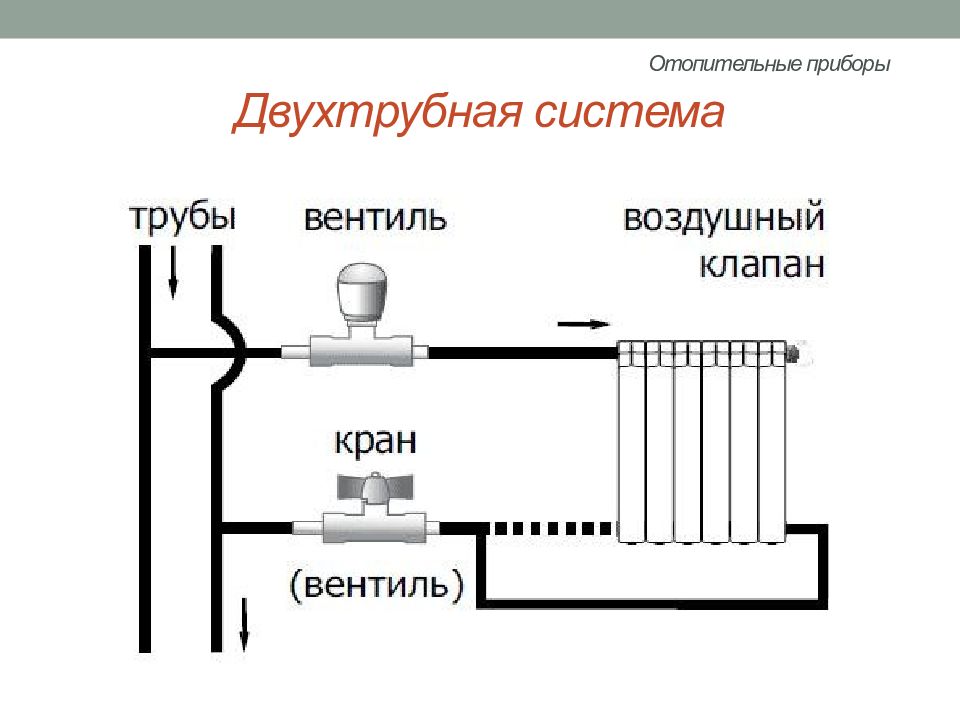

Существуют две основные системы отопления: однотрубная и двухтрубная. Отопительные приборы
Отопительные приборы
Отопительные приборы
а – однотрубная система б - однотрубная система стандартное подключение подключение с перемычкой 1 — подающий стояк, 2 — радиатор, 3 — терморегулятор (ручной или автоматический), 4 — вентиль нижний, 5 — воздухоотводчик (ручной или автоматический ), 6 — перемычка, 7 — обратный стояк, 8 — заглушка. Отопительные приборы

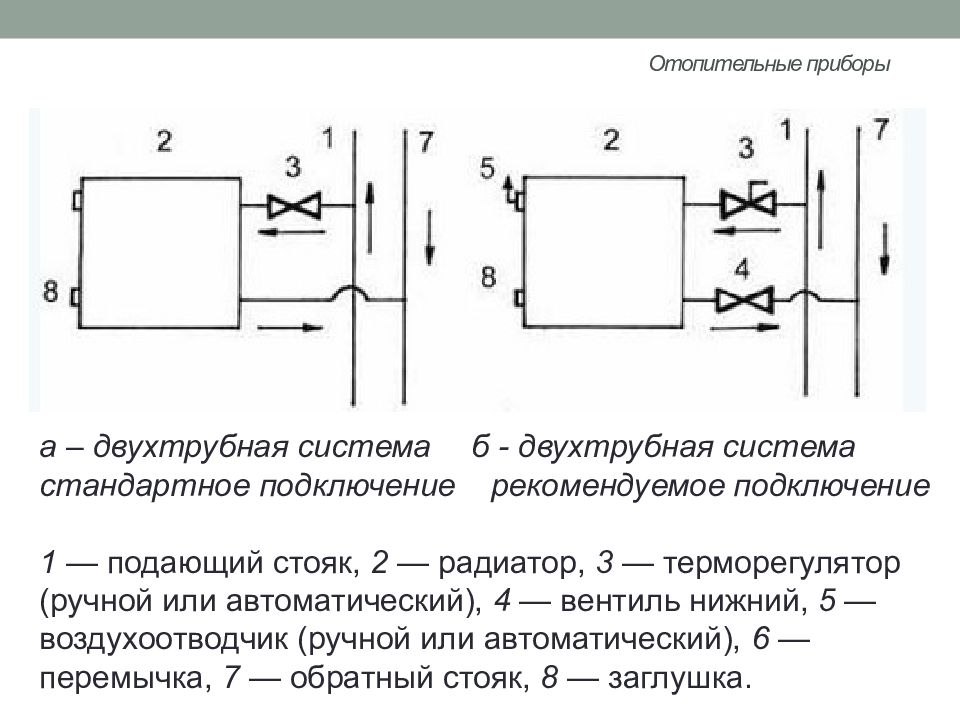

а – двухтрубная система б - двухтрубная система стандартное подключение рекомендуемое подключение 1 — подающий стояк, 2 — радиатор, 3 — терморегулятор (ручной или автоматический), 4 — вентиль нижний, 5 — воздухоотводчик (ручной или автоматический ), 6 — перемычка, 7 — обратный стояк, 8 — заглушка. Отопительные приборы
Отопительные приборы

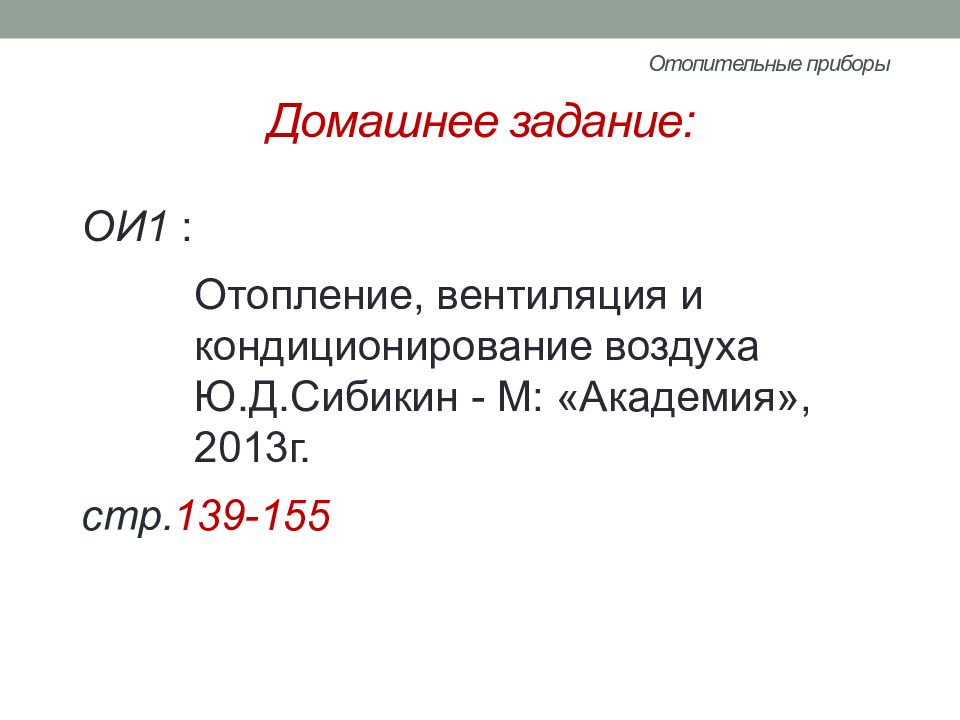

ОИ1 : Отопление, вентиляция и кондиционирование воздуха Ю.Д.Сибикин - М: «Академия», 2013г. стр. 13 9 -1 5 5 Отопительные приборы
