Набор 3 D плакатов по разделу: «Механическое оборудование»

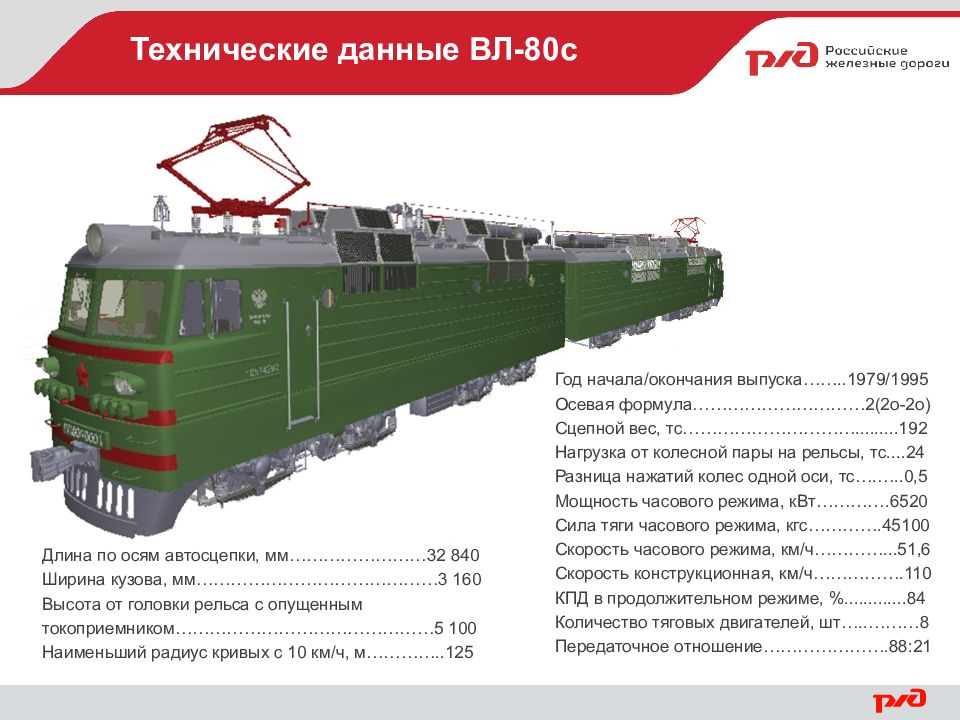

Технические данные ВЛ-80с Год начала/окончания выпуска……..1979/1995 Осевая формула…………………………2(2о-2о) Сцепной вес, тс………………………….........192 Нагрузка от колесной пары на рельсы, тс....24 Разница нажатий колес одной оси, тс….…..0,5 Мощность часового режима, кВт………….6520 Сила тяги часового режима, кгс………….45100 Скорость часового режима, км/ч…………...51,6 Скорость конструкционная, км/ч…………….110 КПД в продолжительном режиме, %.............84 Количество тяговых двигателей, шт …..………8 Передаточное отношение………………….88 : 21 Длина по осям автосцепки, мм……………………32 840 Ширина кузова, мм……………………………………3 160 Высота от головки рельса с опущенным токоприемником………………………………………5 100 Наименьший радиус кривых с 10 км/ч, м…………..125

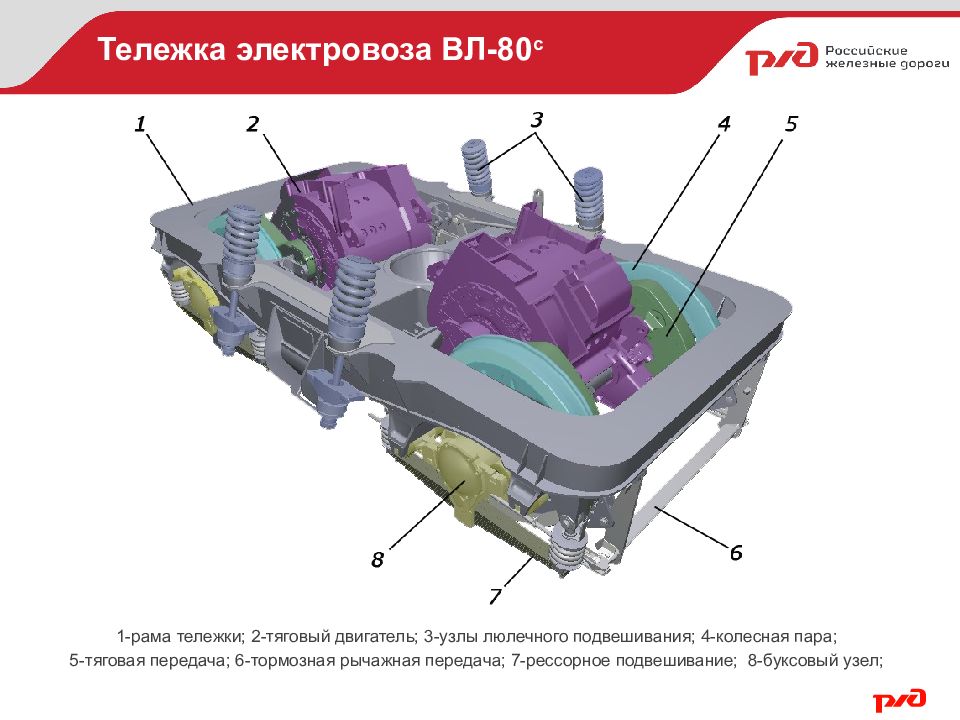

Тележка электровоза ВЛ-80 с 1-рама тележки ; 2-тяговый двигатель ; 3-узлы люлечного подвешивания ; 4-колесная пара ; 5-тяговая передача ; 6-тормозная рычажная передача ; 7 - рессорное подвешивание ; 8-буксовый узел ;

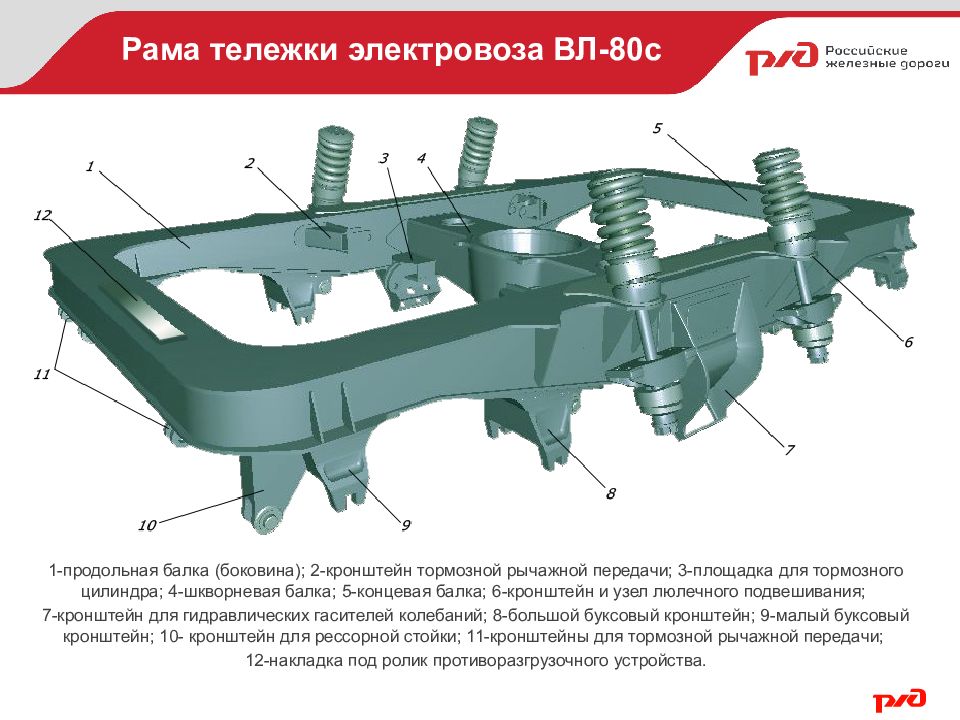

Рама тележки электровоза ВЛ-80с 1-продольная балка (боковина) ; 2-кронштейн тормозной рычажной передачи ; 3-площадка для тормозного цилиндра ; 4-шкворневая балка ; 5-концевая балка ; 6-кронштейн и узел люлечного подвешивания ; 7-кронштейн для гидравлических гасителей колебаний ; 8-большой буксовый кронштейн ; 9-малый буксовый кронштейн ; 10- кронштейн для рессорной стойки ; 11-кронштейны для тормозной рычажной передачи ; 12-накладка под ролик противоразгрузочного устройства.

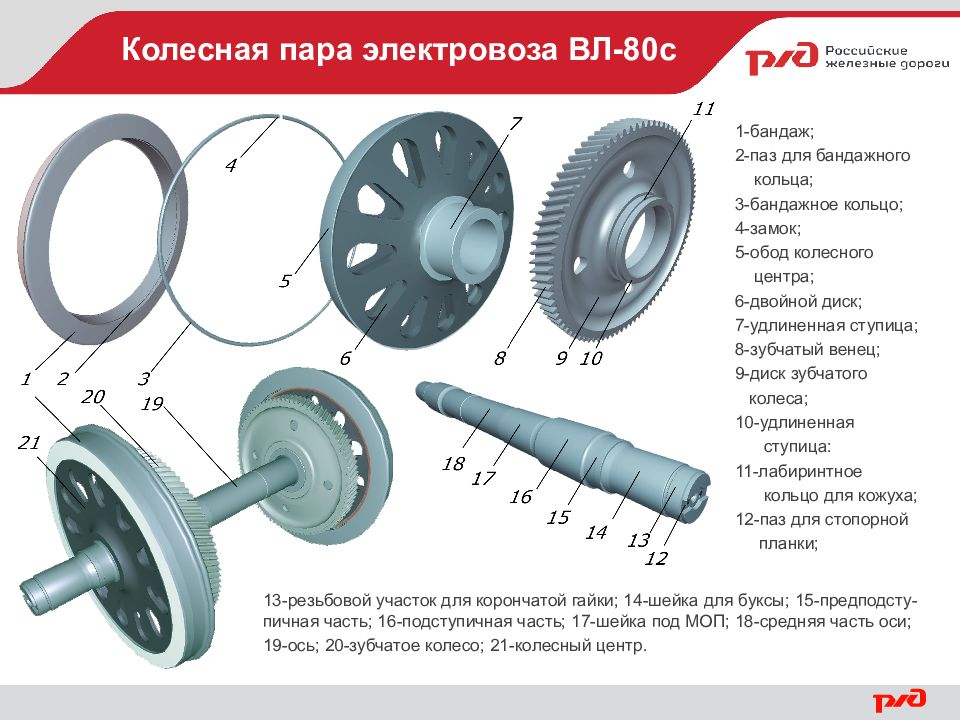

Колесная пара электровоза ВЛ-80с 1-бандаж ; 2- паз для бандажного кольца ; 3-бандажное кольцо ; 4-замок ; 5-обод колесного центра ; 6-двойной диск ; 7-удлиненная ступица ; 8-зубчатый венец ; 9-диск зубчатого колеса ; 10-удлиненная ступица : 11-лабиринтное кольцо для кожуха ; 12-паз для стопорной планки ; 13-резьбовой участок для корончатой гайки ; 14-шейка для буксы ; 15-предподсту-пичная часть ; 16-подступичная часть ; 17-шейка под МОП ; 18-средняя часть оси ; 19 -ось ; 20-зубчатое колесо ; 21 -колесный центр.
1-буксовый поводок, 2-болты крепления буксовых поводков, 3-корпус буксы, 4-наружнее дистанционное кольцо, 5-однорядный подшипник типа 42536ЛМ, 6-ось колесной пары, 7-задняя крышка, 8-лабиринтное кольцо, 9-металлическая втулка, 10-резиновая втулка, 11 и 15-валик поводка, 12 и 14-резинометаллическая шайба, 13-металлическая шайба, 16-втулка из марганцовистой стали под хомут рессоры, 17-нижние приливы с проушинами, 18-упорное кольцо, 19- корончатая гайка, 20-стопорная планка, 21-передняя крышка, 22-внутреннее дистанционное кольцо, 23-подшипник типа типа 52536ЛМ, 24-буксовые приливы с клиновидными пазами. Буксовый узел электровоза ВЛ-80с

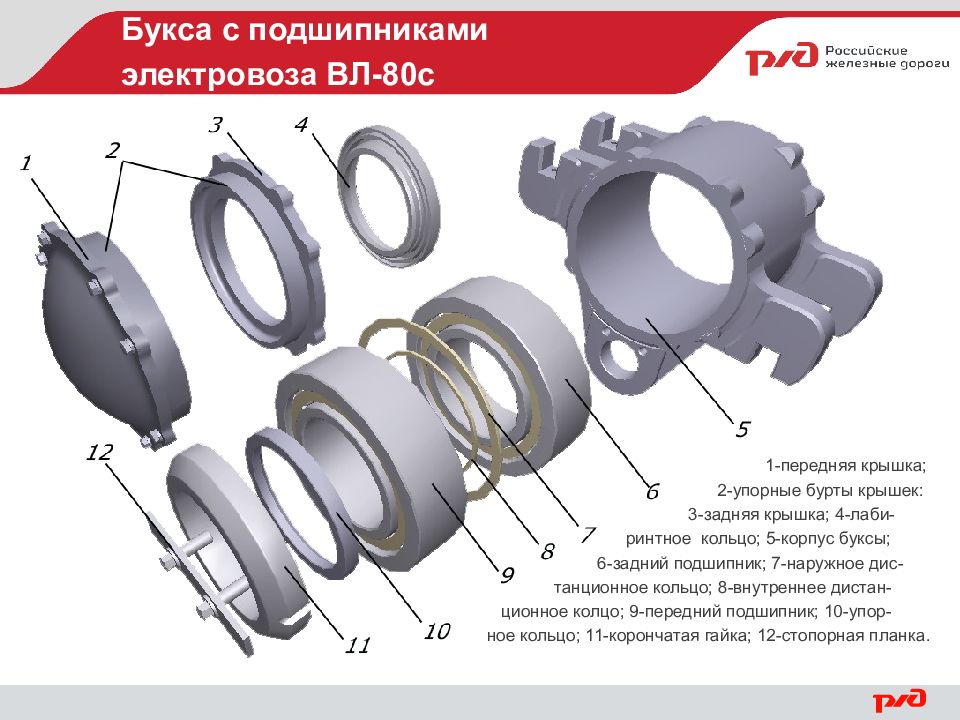

Букса с подшипниками электровоза ВЛ-80с 1-передняя крышка ; 2-упорные бурты крышек : 3- задняя крышка ; 4-лаби- ринтное кольцо ; 5-корпус буксы ; 6-задний подшипник ; 7-наружное дис - танционное кольцо ; 8-внутреннее дистан - ционное колцо ; 9-передний подшипник ; 10-упор- ное кольцо ; 11-корончатая гайка ; 12-стопорная планка.

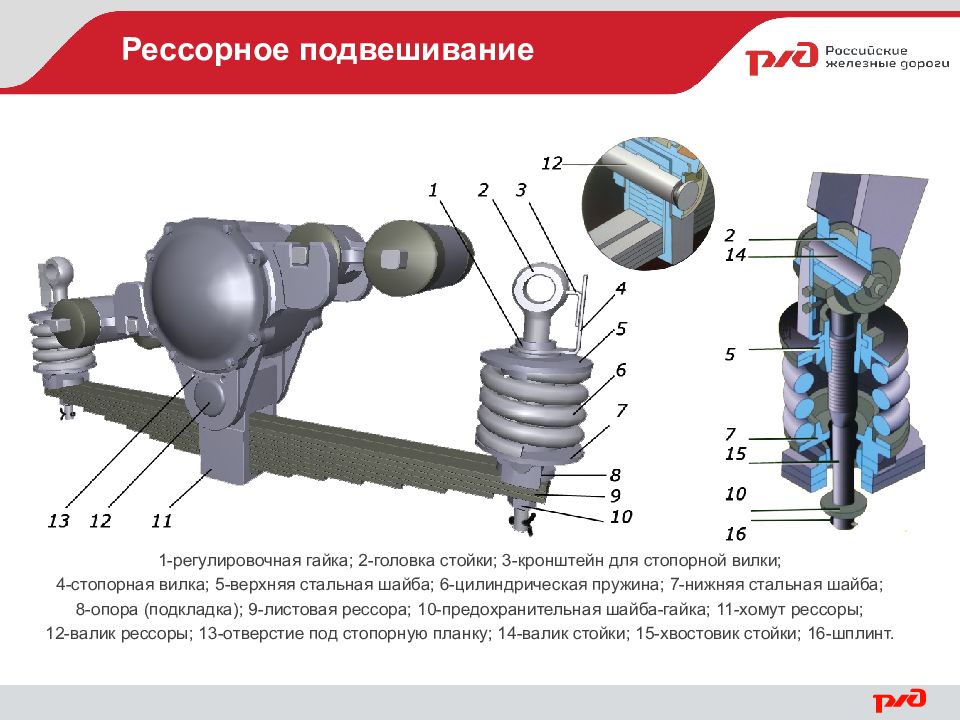

Рессорное подвешивание 1-регулировочная гайка ; 2-головка стойки ; 3-кронштейн для стопорной вилки ; 4-стопорная вилка ; 5-верхняя стальная шайба ; 6-цилиндрическая пружина ; 7-нижняя стальная шайба ; 8- опора (подкладка) ; 9-листовая рессора ; 10-предохранительная шайба-гайка ; 11-хомут рессоры ; 12- валик рессоры ; 13- отверстие под стопорную планку ; 14-валик стойки ; 15-хвостовик стойки ; 16-шплинт.

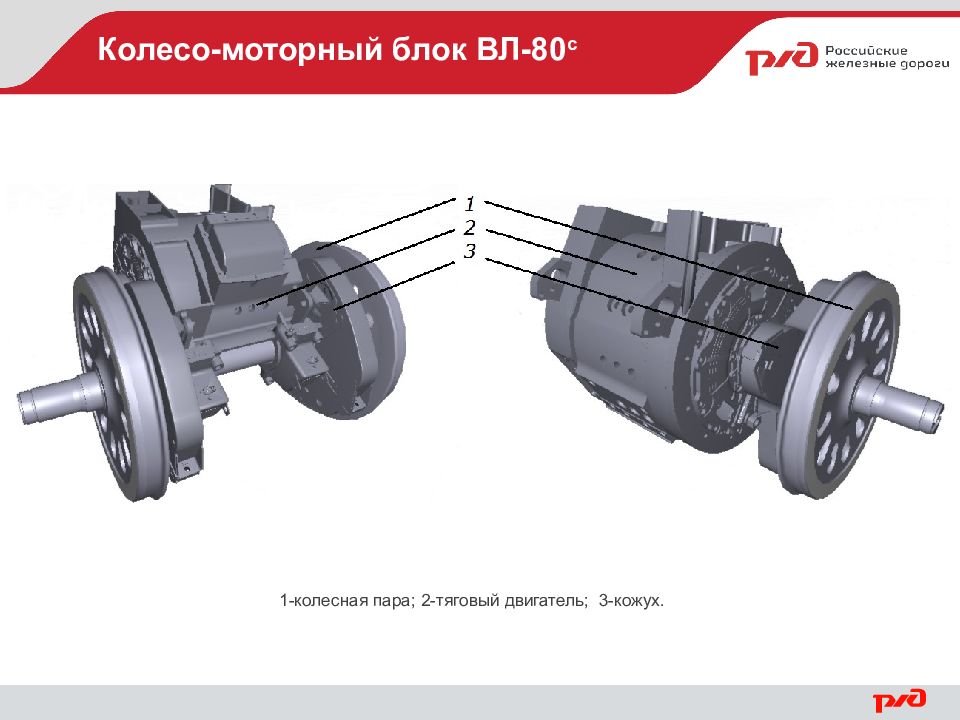

Колесо-моторный блок ВЛ-80 с 1-колесная пара ; 2-тяговый двигатель ; 3-кожух.

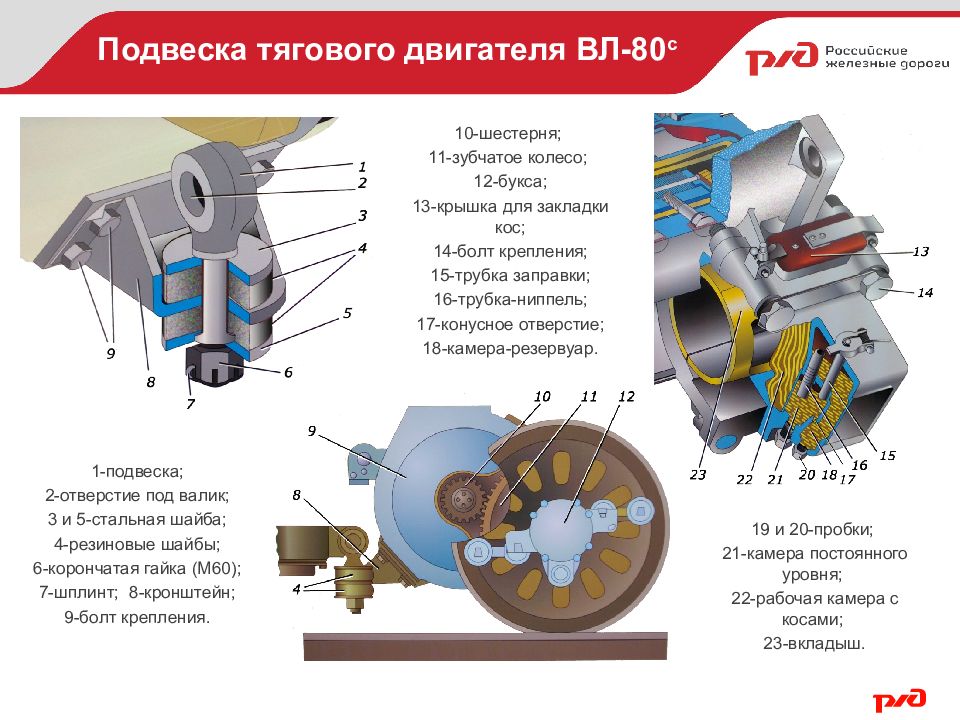

Подвеска тягового двигателя ВЛ-80 с 1-подвеска ; 2-отверстие под валик ; 3 и 5-стальная шайба ; 4-резиновые шайбы ; 6-корончатая гайка (М60) ; 7 - шплинт ; 8-кронштейн ; 9-болт крепления. 10-шестерня ; 11-зубчатое колесо ; 12-букса ; 13- крышка для закладки кос ; 14- болт крепления ; 15- трубка заправки ; 16- трубка-ниппель ; 17- конусное отверстие ; 18- камера-резервуар. 19 и 20-пробки ; 21-камера постоянного уровня ; 22-рабочая камера с косами ; 23-вкладыш.

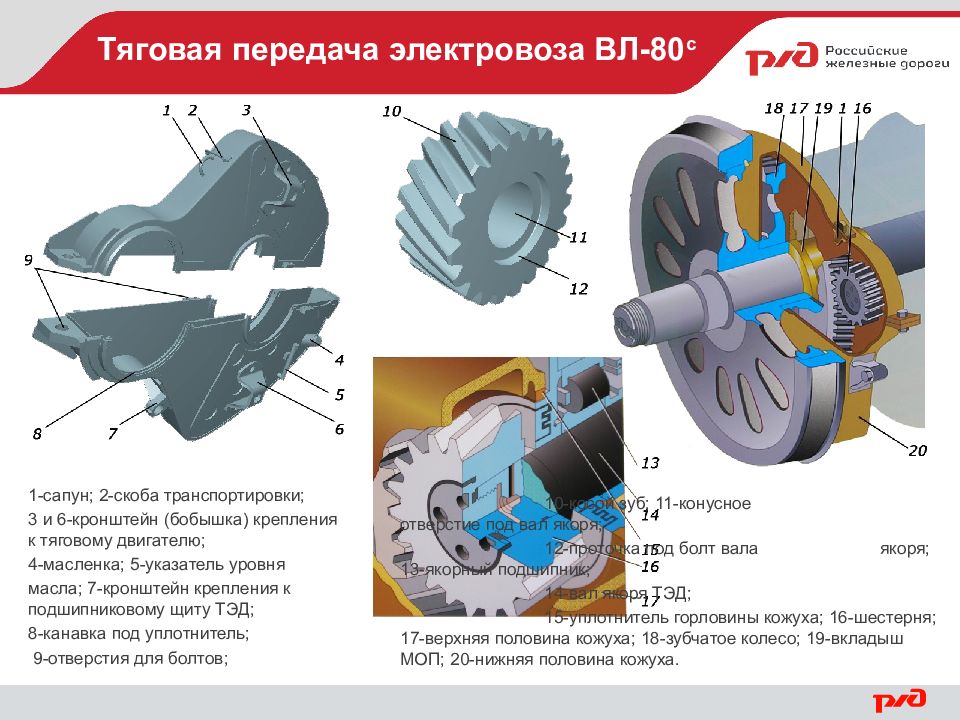

Тяговая передача электровоза ВЛ-80 с 1-сапун ; 2-скоба транспортировки ; 3 и 6-кронштейн (бобышка) крепления к тяговому двигателю ; 4-масленка ; 5-указатель уровня масла ; 7-кронштейн крепления к подшипниковому щиту ТЭД ; 8- канавка под уплотнитель ; 9-отверстия для болтов ; 10-косой зуб ; 11-конусное отверстие под вал якоря ; 12-проточка под болт вала якоря ; 13-якорный подшипник ; 14-вал якоря ТЭД ; 15-уплотнитель горловины кожуха ; 16-шестерня ; 17-верхняя половина кожуха ; 18-зубчатое колесо ; 19-вкладыш МОП ; 20 -нижняя половина кожуха.

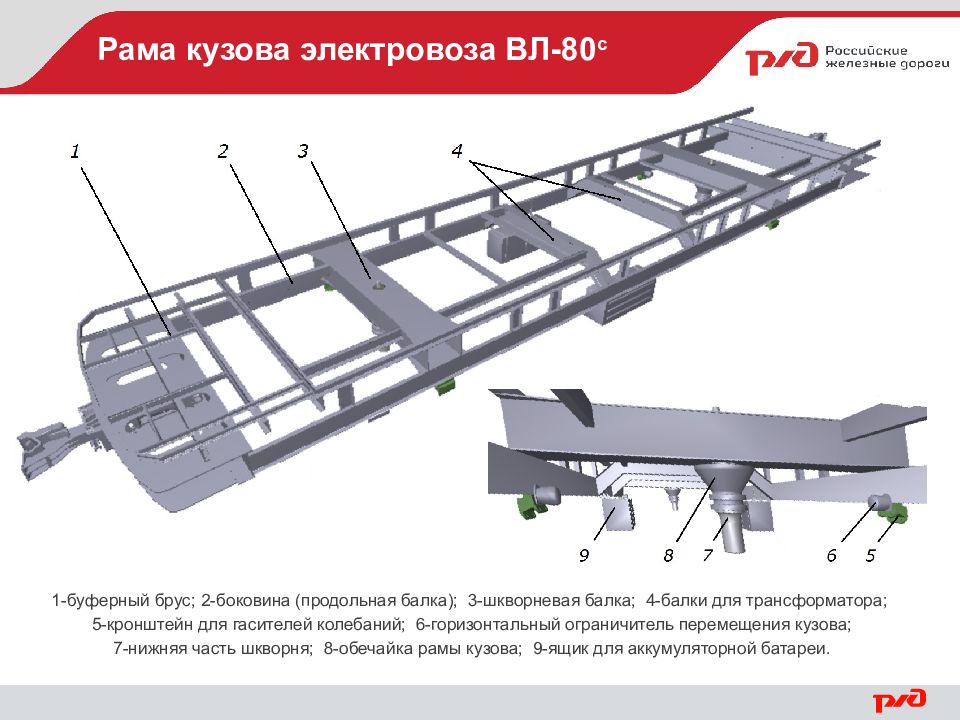

Рама кузова электровоза ВЛ-80 с 1-буферный брус ; 2-боковина (продольная балка) ; 3-шкворневая балка ; 4-балки для трансформатора ; 5-кронштейн для гасителей колебаний ; 6-горизонтальный ограничитель перемещения кузова ; 7 - нижняя часть шкворня ; 8-обечайка рамы кузова ; 9-ящик для аккумуляторной батареи.

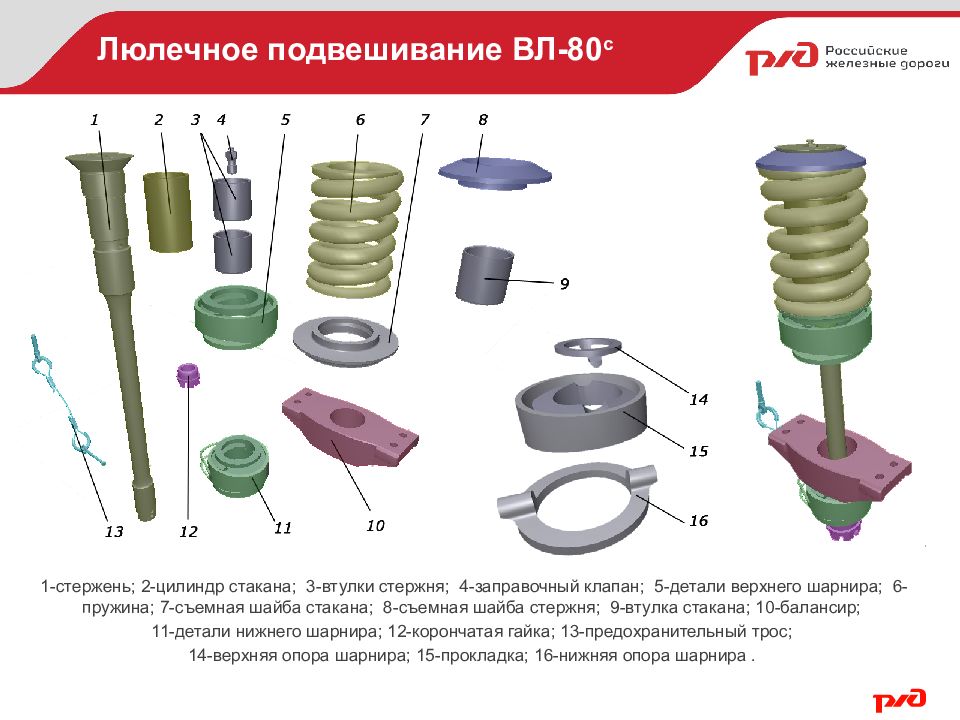

Люлечное подвешивание ВЛ-80 с 1-стержень ; 2-цилиндр стакана ; 3-втулки стержня ; 4-заправочный клапан ; 5-детали верхнего шарнира ; 6-пружина ; 7 - съемная шайба стакана ; 8-съемная шайба стержня ; 9-втулка стакана ; 10-балансир ; 11-детали нижнего шарнира ; 12-корончатая гайка ; 13-предохранительный трос ; 14- верхняя опора шарнира ; 15- прокладка ; 16-нижняя опора шарнира.
Шкворневой узел электровоза ВЛ-80 с 1-латунная втулка ; 2-стопорное кольцо ; 3-корпус ; 4-вкладыш ; 5-шаровой шарнир ; 6-крышка ; 7 - валик ; 8-вкладыш ; 9-сегментообразный упор ; 10-проушина подвески двигателя ; 11-коробка шаровой связи ; 12-шкворень ; 13-шкворневая балка рамы тележки.

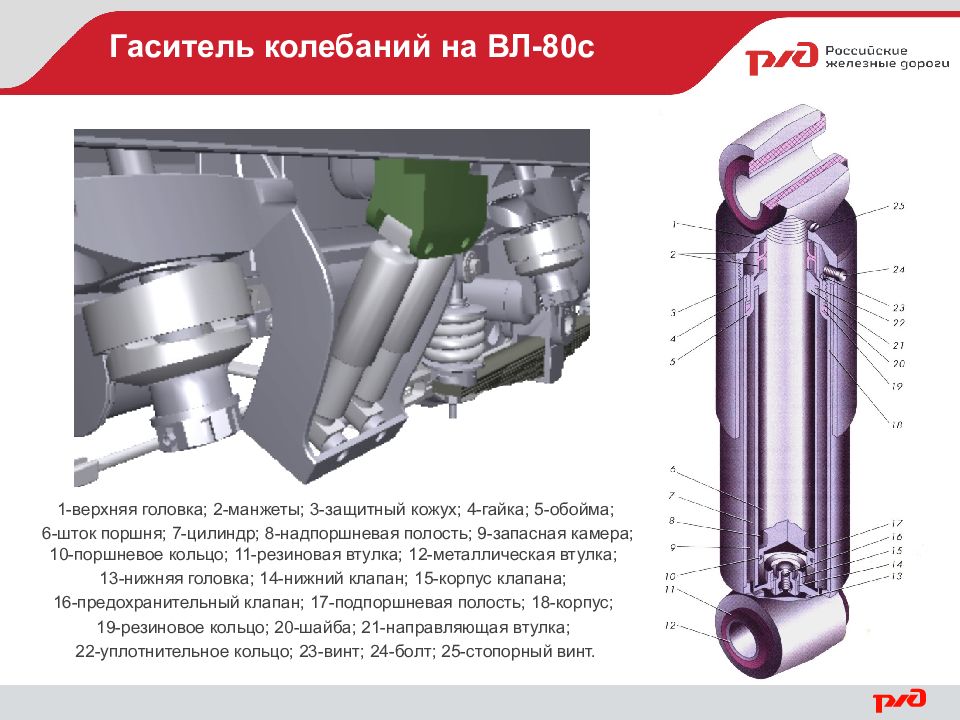

Гаситель колебаний на ВЛ-80с 1-верхняя головка ; 2-манжеты ; 3-защитный кожух ; 4-гайка ; 5- обойма ; 6-шток поршня ; 7-цилиндр ; 8-надпоршневая полость ; 9- запасная камера ; 10 -поршневое кольцо ; 11-резиновая втулка ; 12-металлическая втулка ; 13-нижняя головка ; 14-нижний клапан ; 15- корпус клапана ; 16-предохранительный клапан ; 17- подпоршневая полость ; 18- корпус ; 19-резиновое кольцо ; 20-шайба ; 2 1 - направляющая втулка ; 2 2 -уплотнительное кольцо ; 23- винт ; 24-болт ; 25-стопорный винт.

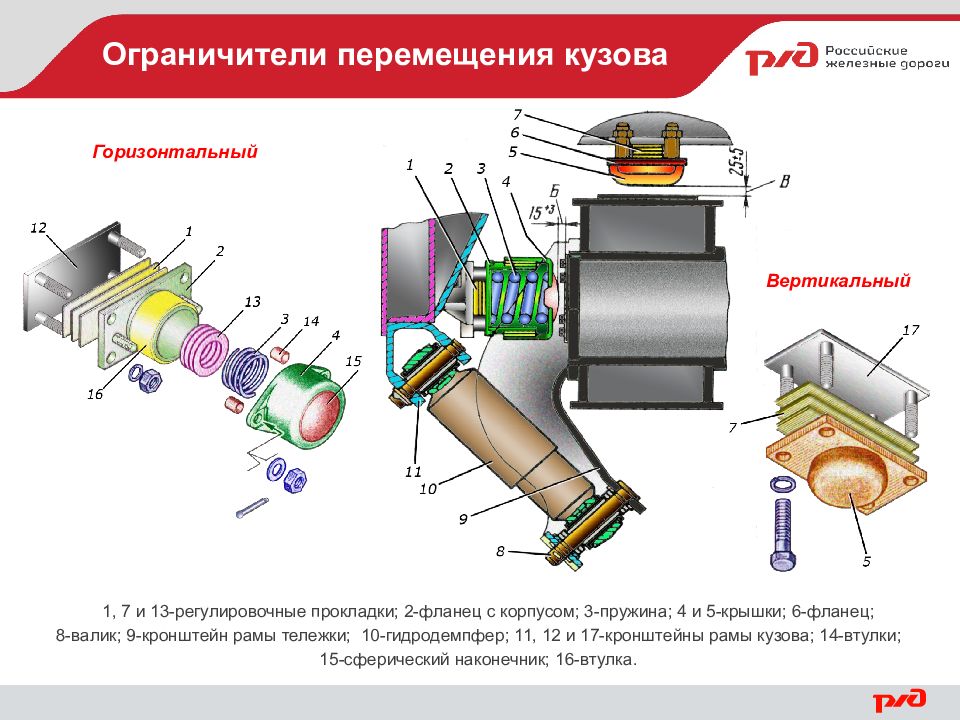

Ограничители перемещения кузова 1, 7 и 13-регулировочные прокладки ; 2 -фланец с корпусом ; 3-пружина ; 4 и 5-крышки ; 6 -фланец ; 8-валик ; 9-кронштейн рамы тележки ; 10-гидродемпфер ; 11, 12 и 17 - кронштейны рамы кузова ; 14-втулки ; 15- сферический наконечник ; 16 -втулка. Горизонтальный Вертикальный

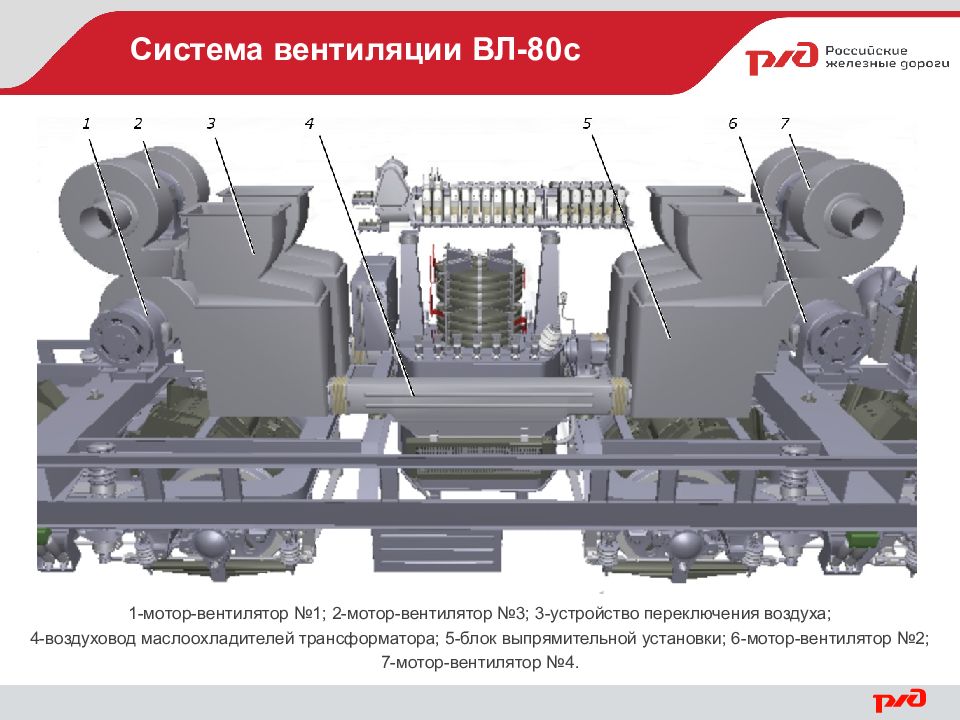

Система вентиляции ВЛ-80с 1-мотор-вентилятор №1 ; 2-мотор-вентилятор №3 ; 3-устройство переключения воздуха ; 4-воздуховод маслоохладителей трансформатора ; 5-блок выпрямительной установки ; 6-мотор-вентилятор №2 ; 7-мотор-вентилятор №4.

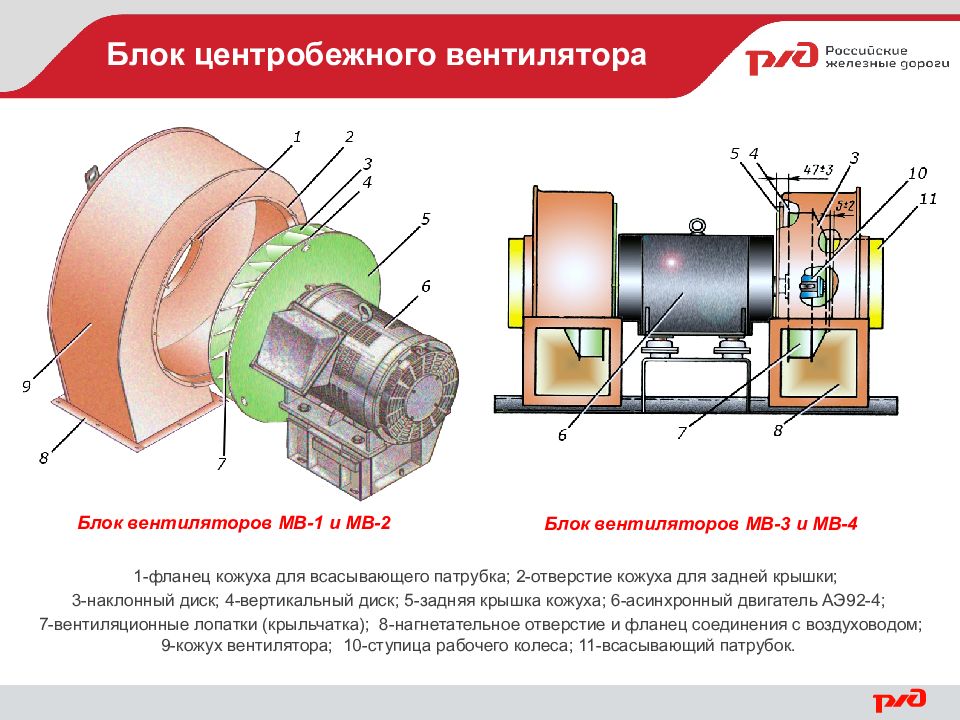

Блок центробежного вентилятора 1-фланец кожуха для всасывающего патрубка ; 2 -отверстие кожуха для задней крышки ; 3-наклонный диск ; 4-вертикальный диск ; 5 - задняя крышка кожуха ; 6 -асинхронный двигатель АЭ92-4 ; 7- вентиляционные лопатки (крыльчатка) ; 8-нагнетательное отверстие и фланец соединения с воздуховодом ; 9-кожух вентилятора ; 10-ступица рабочего колеса ; 11- всасывающий патрубок. Блок вентиляторов МВ-1 и МВ-2 Блок вентиляторов МВ-3 и МВ-4

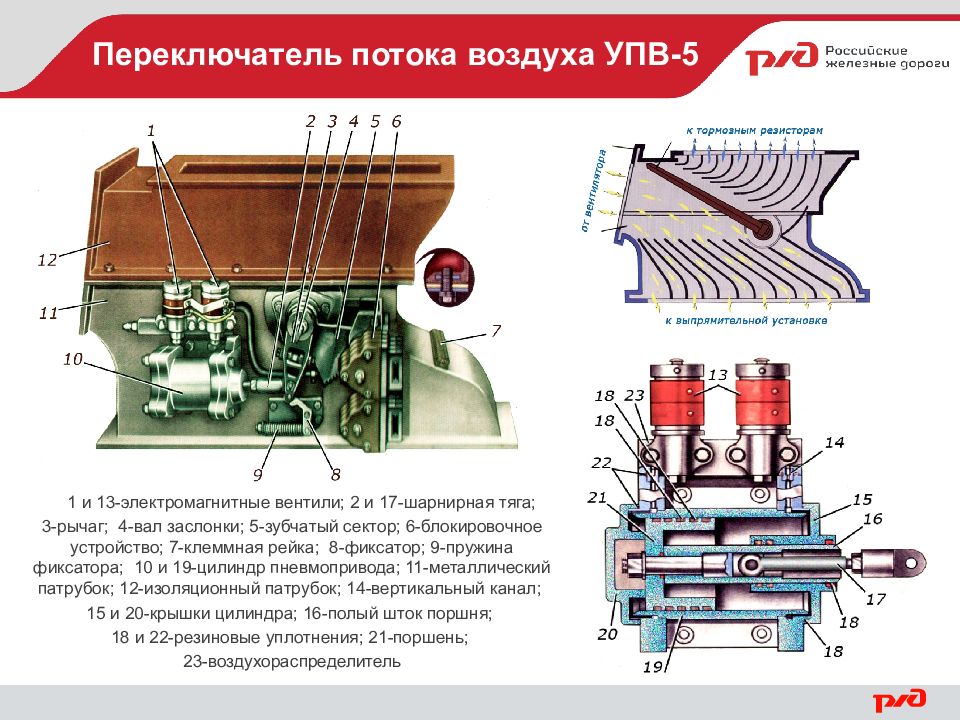

Переключатель потока воздуха УПВ-5 1 и 13-электромагнитные вентили ; 2 и 17-шарнирная тяга ; 3-рычаг ; 4-вал заслонки ; 5 - зубчатый сектор ; 6 -блокировочное устройство ; 7- клеммная рейка ; 8-фиксатор ; 9-пружина фиксатора ; 10 и 19-цилиндр пневмопривода ; 11- металлический патрубок ; 12-изоляционный патрубок ; 14-вертикальный канал ; 15 и 20-крышки цилиндра ; 16-полый шток поршня ; 1 8 и 22 - резиновые уплотнения ; 21-поршень ; 23-воздухораспределитель

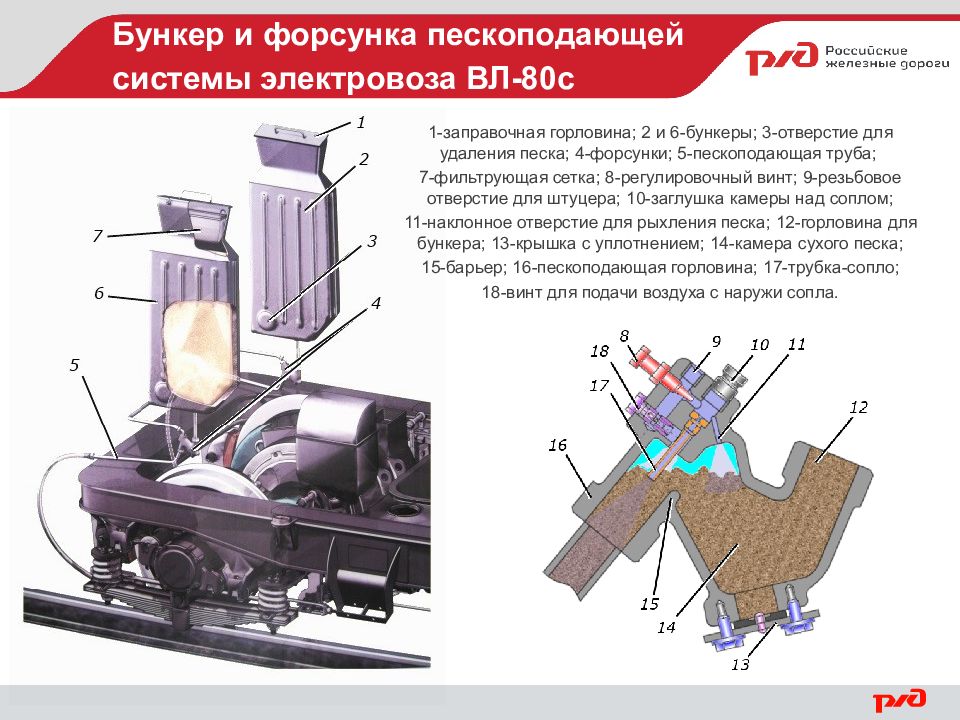

Бункер и форсунка пескоподающей системы электровоза ВЛ-80с 1-заправочная горловина ; 2 и 6-бункеры ; 3-отверстие для удаления песка ; 4- форсунки ; 5-пескоподающая труба ; 7- фильтрующая сетка ; 8-регулировочный винт ; 9-резьбовое отверстие для штуцера ; 10-заглушка камеры над соплом ; 11- наклонное отверстие для рыхления песка ; 12-горловина для бункера ; 13-крышка с уплотнением ; 14-камера сухого песка ; 15-барьер ; 16-пескоподающая горловина ; 17-трубка-сопло ; 18- винт для подачи воздуха с наружи сопла.

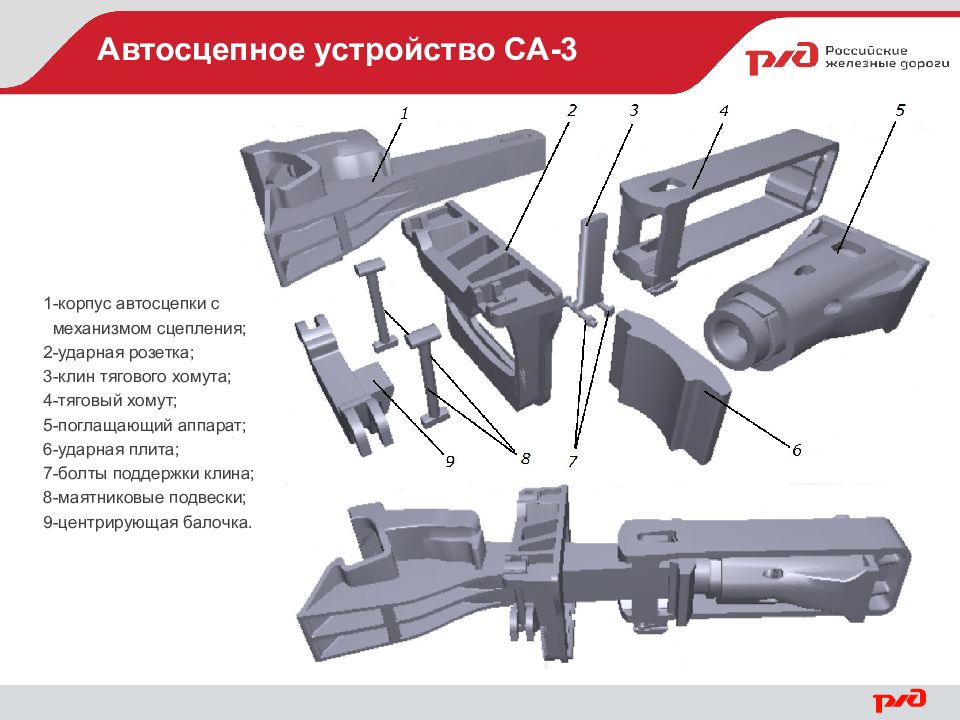

Автосцепное устройство СА-3 1-корпус автосцепки с механизмом сцепления ; 2-ударная розетка ; 3-клин тягового хомута ; 4-тяговый хомут ; 5-поглащающий аппарат ; 6-ударная плита ; 7-болты поддержки клина ; 8-маятниковые подвески ; 9-центрирующая балочка.

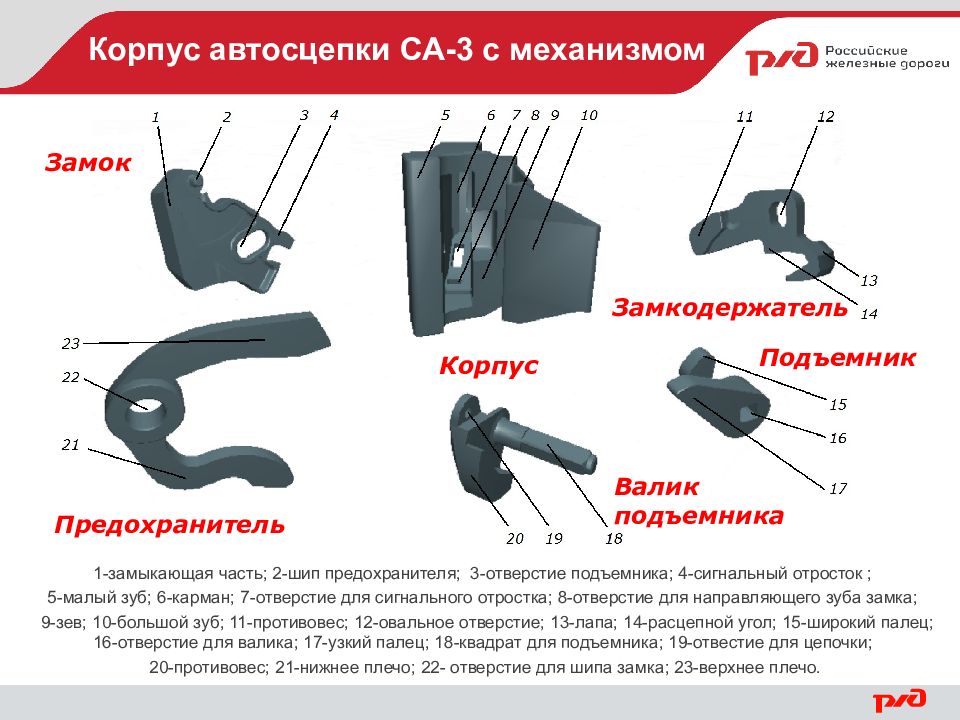

Корпус автосцепки СА-3 с механизмом 1-замыкающая часть ; 2-шип предохранителя ; 3-отверстие подъемника ; 4-сигнальный отросток ; 5-малый зуб ; 6-карман ; 7-отверстие для сигнального отростка ; 8-отверстие для направляющего зуба замка ; 9-зев ; 10-большой зуб ; 11-противовес ; 12-овальное отверстие ; 13-лапа ; 14-расцепной угол ; 15-широкий палец ; 16-отверстие для валика ; 17-узкий палец ; 18-квадрат для подъемника ; 19-отвестие для цепочки ; 20-противовес ; 21-нижнее плечо ; 22- отверстие для шипа замка ; 23-верхнее плечо. Замок Предохранитель Корпус Валик подъемника Подъемник Замкодержатель
