Достанко Светлана Владимировна, начальник лаборатории поверки средств измерений ОГМетр
Метрологическое обеспечение производства – это установление и применение научных и организационных основ, технических средств, правил и норм, необходимых для достижения единства и требуемой точности. Научной основой МО является метрология. Метрология - это наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности. Измерение – это нахождение значения физической величины опытным путем с помощью специальных технических средств. Единство измерений – такое состояние измерений, при котором их результаты выражены в узаконенных единицах и погрешности измерений известны с заданной вероятностью.
Единство измерений необходимо для того, чтобы можно было сопоставить результаты измерений, выполненных в разных местах, в разное время, с использованием разных методов и средств измерений. Точность измерений характеризуется близостью их результатов к истинному значению измеряемой величины. Средство измерений – техническое средство, предназначенное для измерений, воспроизводящее и (или) хранящее единицу измерения, а также кратные либо дольные значения единицы измерения, имеющее метрологические характеристики, значения которых принимаются неизменными в течение определенного времени
Система государственных эталонов; Система передачи размеров единиц физических величин от эталонов всем средствам измерений; Система разработки, постановки на производство и выпуска в обращение рабочих средств измерений требуемой точности; Система обязательных государственных испытаний, метрологической аттестации, обязательной государственной и ведомственной поверки и калибровки средств измерений; Система стандартных образцов, состава и свойств веществ и материалов; Система стандартных справочных данных о физических константах и свойствах веществ и материалов.
Национальный эталон единицы величины – эталон единицы величины, утвержденный решением Государственного комитета по стандартизации Республики Беларусь в качестве национального эталона единицы величины.

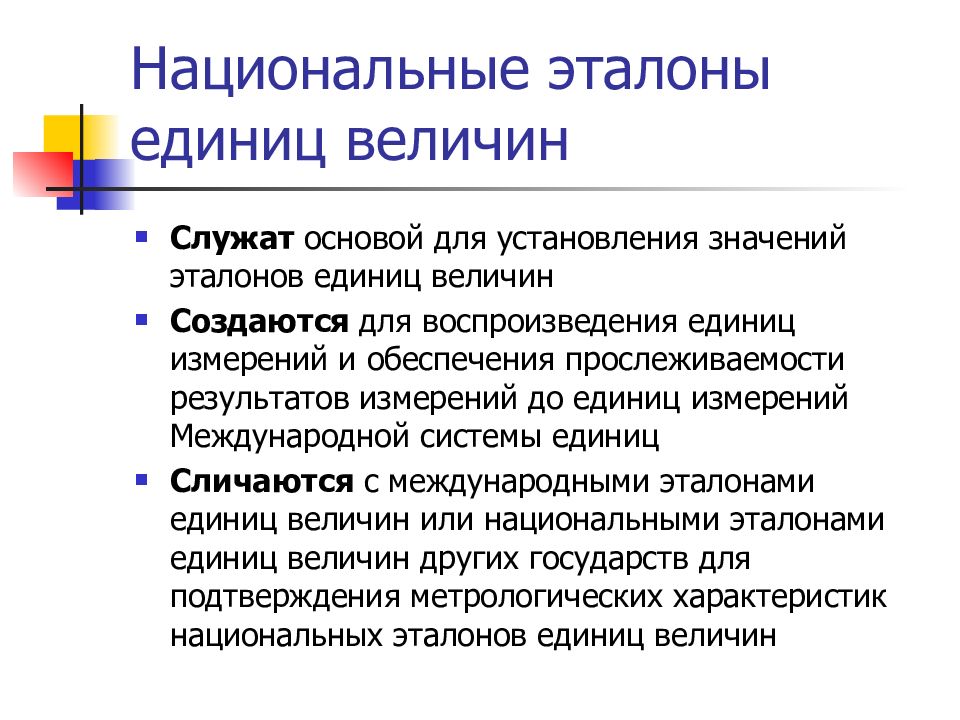

Служат основой для установления значений эталонов единиц величин Создаются для воспроизведения единиц измерений и обеспечения прослеживаемости результатов измерений до единиц измерений Международной системы единиц Сличаются с международными эталонами единиц величин или национальными эталонами единиц величин других государств для подтверждения метрологических характеристик национальных эталонов единиц величин
Национальные эталоны единиц величин, применяемые при поверке, подлежат поверке. Национальные эталоны единиц величин, применяемые при калибровке, подлежат калибровке.

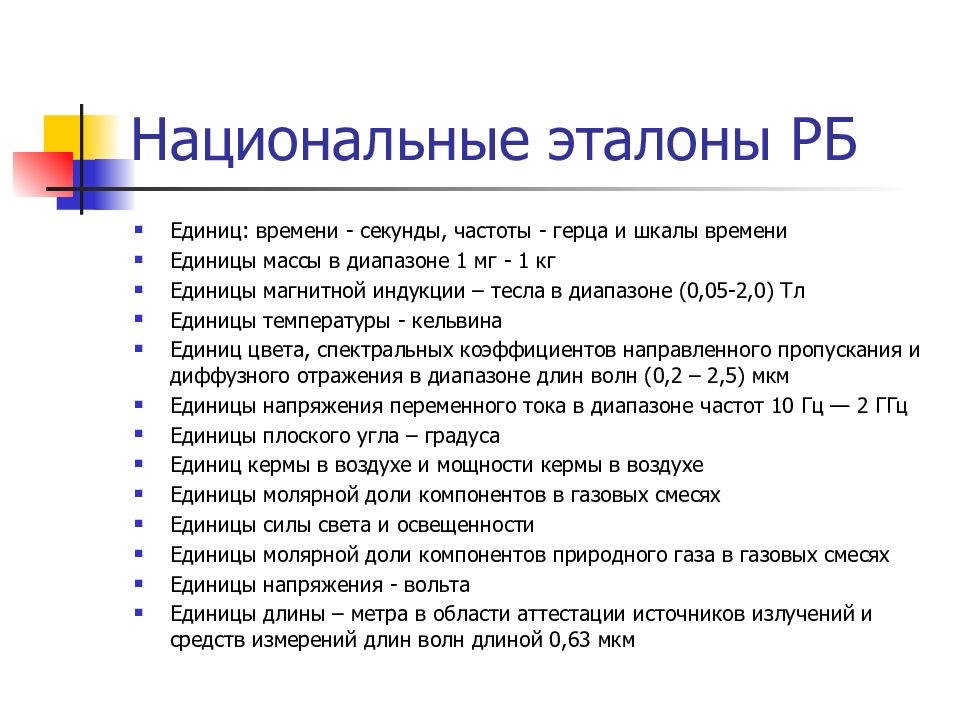

Единиц: времени - секунды, частоты - герца и шкалы времени Единицы массы в диапазоне 1 мг - 1 кг Единицы магнитной индукции – тесла в диапазоне (0,05-2,0) Тл Единицы температуры - кельвина Единиц цвета, спектральных коэффициентов направленного пропускания и диффузного отражения в диапазоне длин волн (0,2 – 2,5) мкм Единицы напряжения переменного тока в диапазоне частот 10 Гц — 2 ГГц Единицы плоского угла – градуса Единиц кермы в воздухе и мощности кермы в воздухе Единицы молярной доли компонентов в газовых смесях Единицы силы света и освещенности Единицы молярной доли компонентов природного газа в газовых смесях Единицы напряжения - вольта Единицы длины – метра в области аттестации источников излучений и средств измерений длин волн длиной 0,63 мкм
Единицы звукового давления в воздушной среде в диапазоне частот 20 Гц — 20 кГц Единицы электрической мощности Единицы спектральной чувствительности приемников излучения Единицы электрической ёмкости Единицы молярной доли атмосферных экологически опасных компонентов Единицы энергии сгорания - джоуль Единицы магнитной индукции слабого постоянного магнитного поля для диапазона от 1∙10 в минус 4 до 5∙10 в минус 2 Тл Единиц молярной и массовой концентрации компонентов сжиженных углеводородных газов Единицы длины - метра в диапазоне (0,1-100) мм Единицы давления для области избыточных давлений Единицы теплопроводности Единицы электрического сопротивления (активного)
Национальный эталон единицы длины в области измерений отклонений от прямолинейности и плоскостности Единицы силы Единиц массового и объемного расхода жидкости (воды) Национальный эталон единицы длины в области измерений шероховатости поверхности Единиц белизны Единицы коэффициента гармоник Единицы активности радионуклидов Единицы индуктивности Единиц средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ВОСП) Единицы длины для измерений параметров зубчатых колес Единицы плотности потока энергии электромагнитного поля
Единицы мощности электромагнитных колебаний Единицы магнитной индукции переменного магнитного поля Единиц влаги в твердых веществах и материалах Единицы объемной активности радона в воздухе Единицы светового потока источников непрерывного излучения Единицы коэффициента амплитудной модуляции высокочастотных колебаний Единицы электрического сопротивления Единицы скорости воздушного потока Единицы девиации частоты Единицы ослабления электромагнитных колебаний Единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения Единицы напряженности электрического поля
Организационной основой МО является метрологическая служба Республики Беларусь, которая состоит из государственных и ведомственных метрологических служб. На ОАО «МАЗ» - отдел главного метролога, состоящий из лаборатории поверки средств измерений и лаборатории измерительной техники. Лаборатория поверки средств измерений ОГМетр аккредитована на соответствие СТБ 941.3.

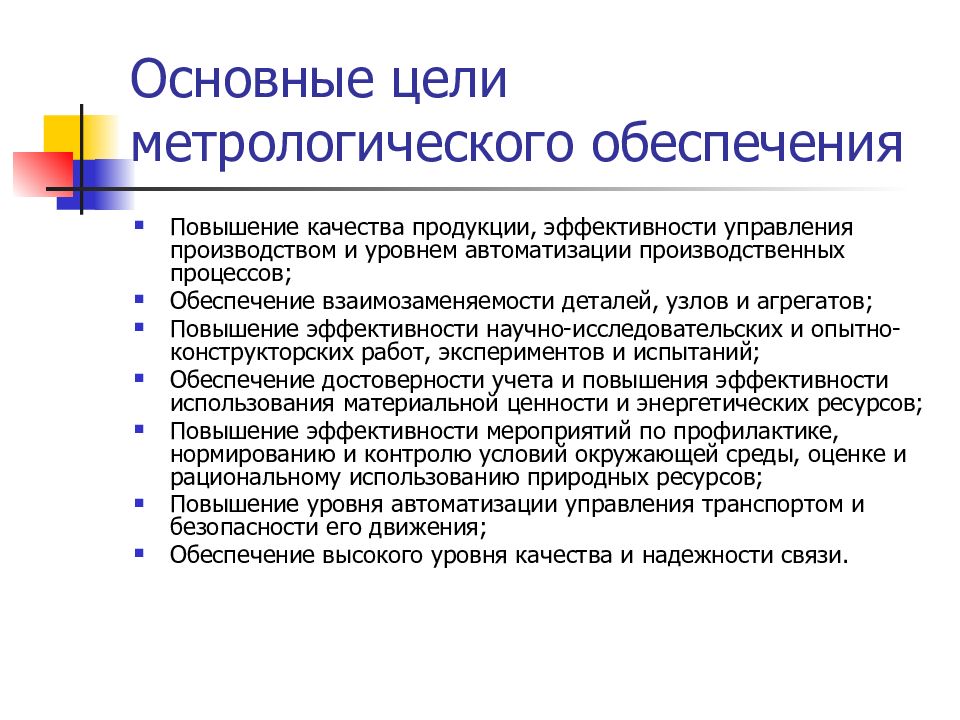

Повышение качества продукции, эффективности управления производством и уровнем автоматизации производственных процессов; Обеспечение взаимозаменяемости деталей, узлов и агрегатов; Повышение эффективности научно-исследовательских и опытно-конструкторских работ, экспериментов и испытаний; Обеспечение достоверности учета и повышения эффективности использования материальной ценности и энергетических ресурсов; Повышение эффективности мероприятий по профилактике, нормированию и контролю условий окружающей среды, оценке и рациональному использованию природных ресурсов; Повышение уровня автоматизации управления транспортом и безопасности его движения; Обеспечение высокого уровня качества и надежности связи.
Проведение анализа состояния измерений на предприятии, на его основе разработка и осуществление мероприятий по совершенствованию метрологического обеспечения; Установление рациональной номенклатуры измеряемых параметров и оптимальных норм точности; Проведение работ по созданию и внедрению современных методик выполнения измерений, средств измерений, испытаний и контроля, установлению рациональной номенклатуры применяемых на предприятии средств измерений и средств поверки и калибровки; Внедрение государственных и отраслевых стандартов, разработка и внедрение стандартов, регламентирующих нормы точности измерений; Проведение метрологической экспертизы конструкторской и технологической документации; Поверка, калибровка и метрологическая аттестация применяемых средств измерений; Аттестация методик выполнения измерений; Контроль за производством, состоянием, применением и ремонтом средств измерений и соблюдением метрологических правил, требований и норм.
Нормативной основой метрологического обеспечения является система обеспечения единства измерений Республики Беларусь. Законодательной основой системы обеспечения единства измерений является Закон Республики Беларусь «Об обеспечении единства измерений» от 5 сентября 1995 г. (изм. и доп. 2006, 2009, 2010, 2014 гг.).
Основные понятия (термины, определения, обозначения), используемые в СОЕИ; Единицы измерений и единицы величин; Эталоны, включая национальные и исходные эталоны Республики Беларусь; Средства измерений, в том числе определение метрологических характеристик и иных требований к средствам измерений; Измерения и их результаты; Методики выполнения измерений, в том числе разработка методик оценивания погрешности/неопределенности результатов измерений и обеспечения требуемой точности; Сфера законодательной метрологии; Государственная метрологическая служба;
Метрологические службы республиканских органов государственного управления, местных исполнительных и распорядительных органов и метрологические службы юридических лиц и индивидуальных предпринимателей; Межотраслевая комиссия времени, частоты и определения параметров вращения Земли; Межотраслевая комиссия стандартных образцов, состава и свойств веществ и материалов; Межотраслевая комиссия стандартных справочных данных о физических константах и свойствах веществ и материалов; Метрологический контроль, включая утверждение типа средств измерений, метрологическую аттестацию средств измерений, поверку, калибровку, метрологическое подтверждение пригодности методик выполнения измерений; Изготовление, поверка, калибровка, ремонт, продажа и прокат средств измерений;
Метрологическая экспертиза научно-технических программ, проектов ТНПА, конструкторской, технологической и программной документации; Аккредитация поверочных, калибровочных и испытательных лабораторий; Деятельность юридических лиц и индивидуальных предпринимателей по изготовлению, ремонту, продаже средств измерений; Государственный метрологический надзор; Права, обязанности и ответственность государственных инспекторов по обеспечению единства измерений; Права, обязанности и ответственность юридических лиц, индивидуальных предпринимателей и физических лиц по обеспечению единства измерений; Финансирование деятельности по обеспечению единства измерений
Метрологический контроль – совокупность работ, в ходе выполнения которых устанавливаются или подтверждаются метрологические, технические характеристики средств измерений, определяется соответствие средств измерений, методик выполнения измерений требованиям законодательства Республики Беларусь об обеспечении единства измерений, а также соответствие методик выполнения измерений своему назначению

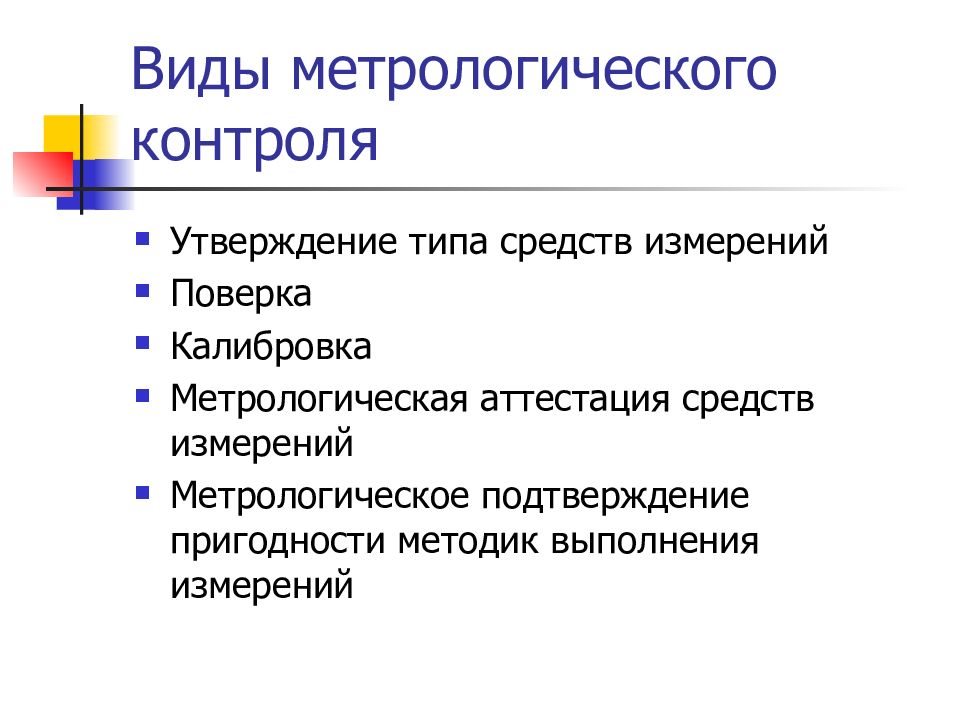

Утверждение типа средств измерений Поверка Калибровка Метрологическая аттестация средств измерений Метрологическое подтверждение пригодности методик выполнения измерений

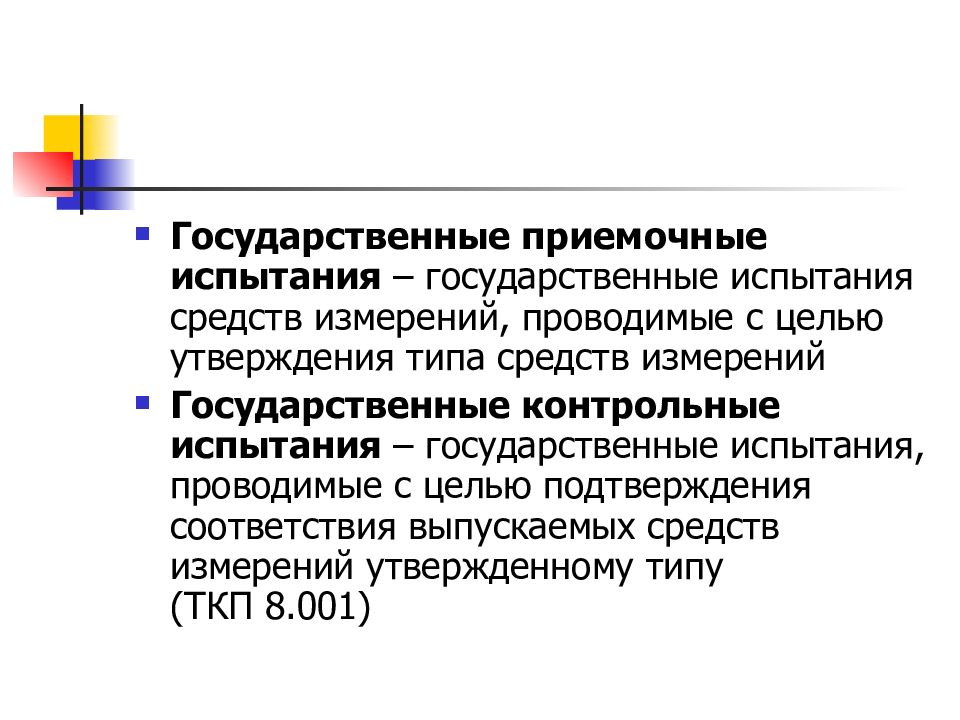

Государственные приемочные испытания – государственные испытания средств измерений, проводимые с целью утверждения типа средств измерений Государственные контрольные испытания – государственные испытания, проводимые с целью подтверждения соответствия выпускаемых средств измерений утвержденному типу (ТКП 8.001)
Поверка – составляющая часть метрологического контроля, включающая выполнение работ, в ходе которых подтверждаются метрологические характеристики средств измерений и определяется соответствие средств измерений требованиям законодательства Республики Беларусь об обеспечении единства измерений (ТКП 8.003)
Первичная Периодическая Внеочередная Инспекционная Экспертная
Первичной поверке подлежат средства измерений утвержденных типов при выпуске из производства и при ввозе по импорту. Периодической поверке подлежат средства измерений, находящиеся в эксплуатации или на хранении, через установленные межповерочные интервалы. Внеочередная поверка средств измерений проводится до окончания срока действия периодической поверки в следующих случаях: – после ремонта средства измерений; – при необходимости подтверждения пригодности средств измерений к применению; – при вводе средств измерений в эксплуатацию, отправке (продаже) потребителю, а также перед передачей в аренду, в том числе прокат средств измерений по истечении половины межповерочного интервала на них; – при отсутствии доказательств прохождения поверки (повреждения поверительного клейма или пломбы, ограничивающие доступ к определенным частям средств измерений (включая программное обеспечение) в целях предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений и (или) утери документов, подтверждающих прохождение средством измерений первичной или периодической поверки)
Инспекционную поверку проводят для выявления пригодности к применению средств измерений при осуществлении государственного метрологического надзора Экспертная поверка проводится при возникновении спорных вопросов по метрологическим характеристикам, исправности средств измерений и пригодности их к применению
Калибровка – составная часть метрологического контроля, включающая выполнение работ, в ходе которых определяются метрологические характеристики средств измерений путем определения в заданных условиях соотношения между значением величины, полученным с помощью средства измерений, и соответствующим значением величины, воспроизводимым эталоном единицы величины (ТКП 8.014)
Метрологическая аттестация средств измерений – составная часть метрологического контроля, включающая выполнение работ, в ходе которых устанавливаются метрологические характеристики средств измерений (ТКП 8.004)

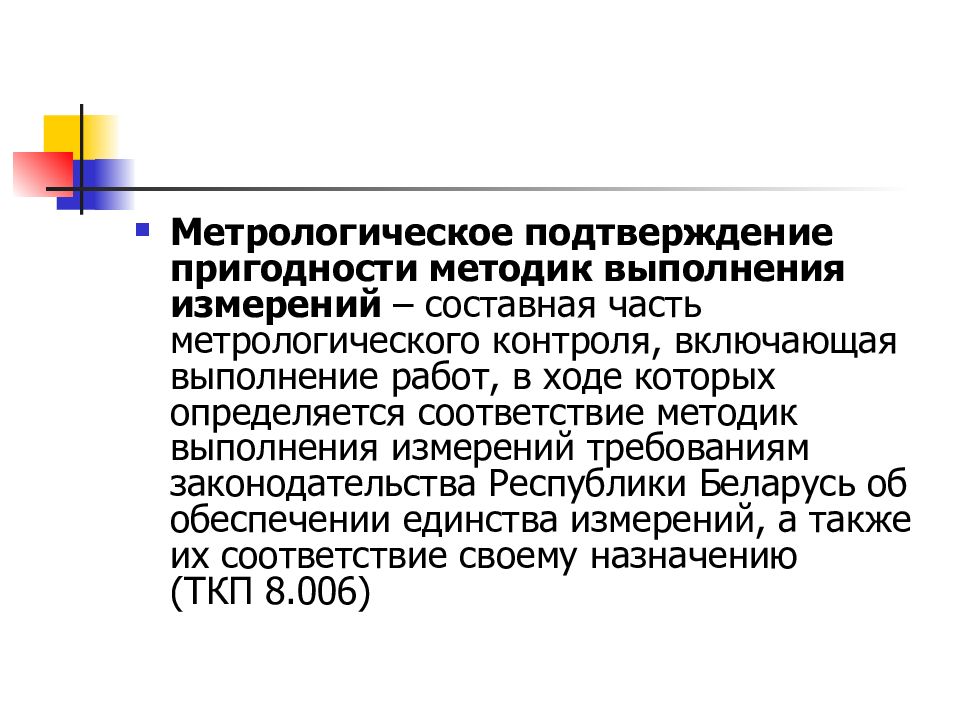

Метрологическое подтверждение пригодности методик выполнения измерений – составная часть метрологического контроля, включающая выполнение работ, в ходе которых определяется соответствие методик выполнения измерений требованиям законодательства Республики Беларусь об обеспечении единства измерений, а также их соответствие своему назначению (ТКП 8.006)

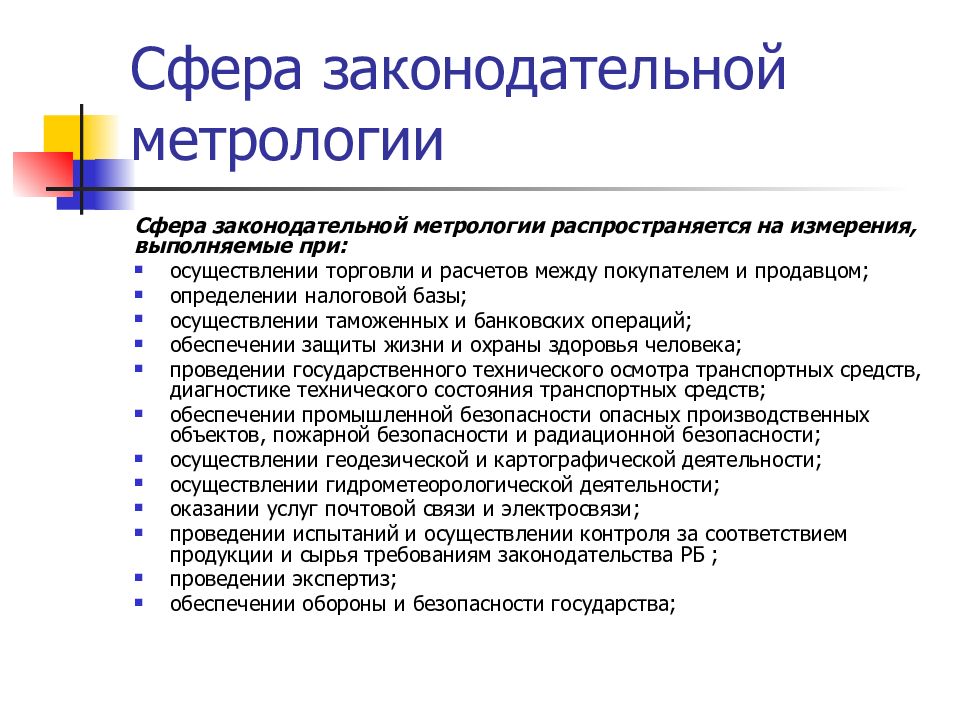

Сфера законодательной метрологии распространяется на измерения, выполняемые при: осуществлении торговли и расчетов между покупателем и продавцом; определении налоговой базы; осуществлении таможенных и банковских операций; обеспечении защиты жизни и охраны здоровья человека; проведении государственного технического осмотра транспортных средств, диагностике технического состояния транспортных средств; обеспечении промышленной безопасности опасных производственных объектов, пожарной безопасности и радиационной безопасности; осуществлении геодезической и картографической деятельности; осуществлении гидрометеорологической деятельности; оказании услуг почтовой связи и электросвязи; проведении испытаний и осуществлении контроля за соответствием продукции и сырья требованиям законодательства РБ ; проведении экспертиз; обеспечении обороны и безопасности государства;

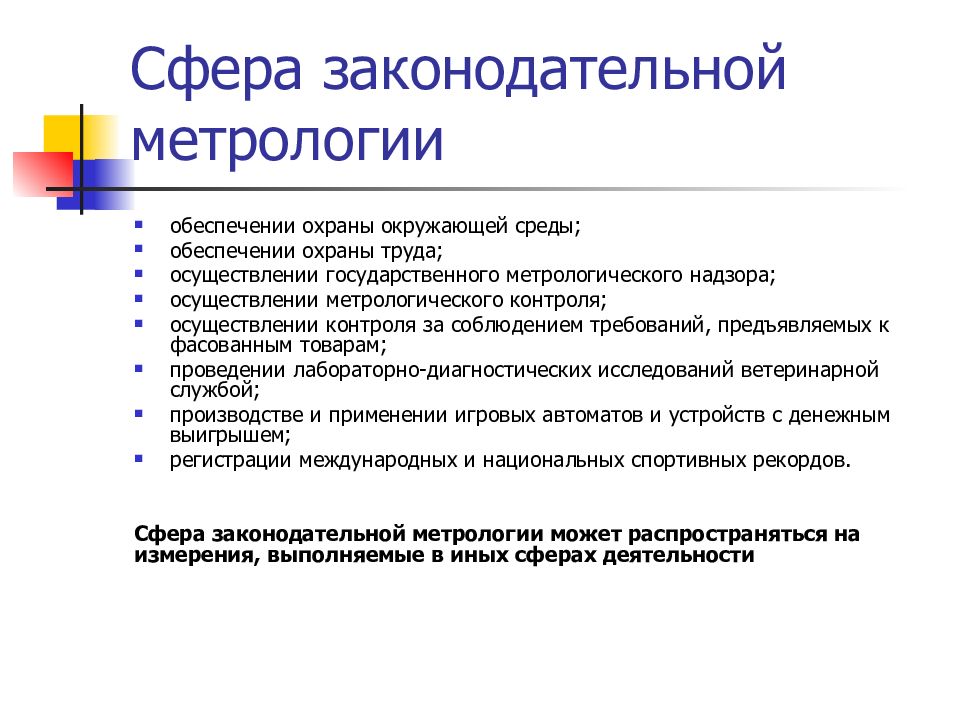

обеспечении охраны окружающей среды; обеспечении охраны труда; осуществлении государственного метрологического надзора; осуществлении метрологического контроля; осуществлении контроля за соблюдением требований, предъявляемых к фасованным товарам; проведении лабораторно-диагностических исследований ветеринарной службой; производстве и применении игровых автоматов и устройств с денежным выигрышем; регистрации международных и национальных спортивных рекордов. Сфера законодательной метрологии может распространяться на измерения, выполняемые в иных сферах деятельности
Единица измерения – величина, условно принятая за единицу, с которой сравниваются другие однородные величины для выражения их количественного значения по отношению к этой величине ТР 2007/003/ BY «Единицы измерений, допущенные к применению на территории Республики Беларусь»

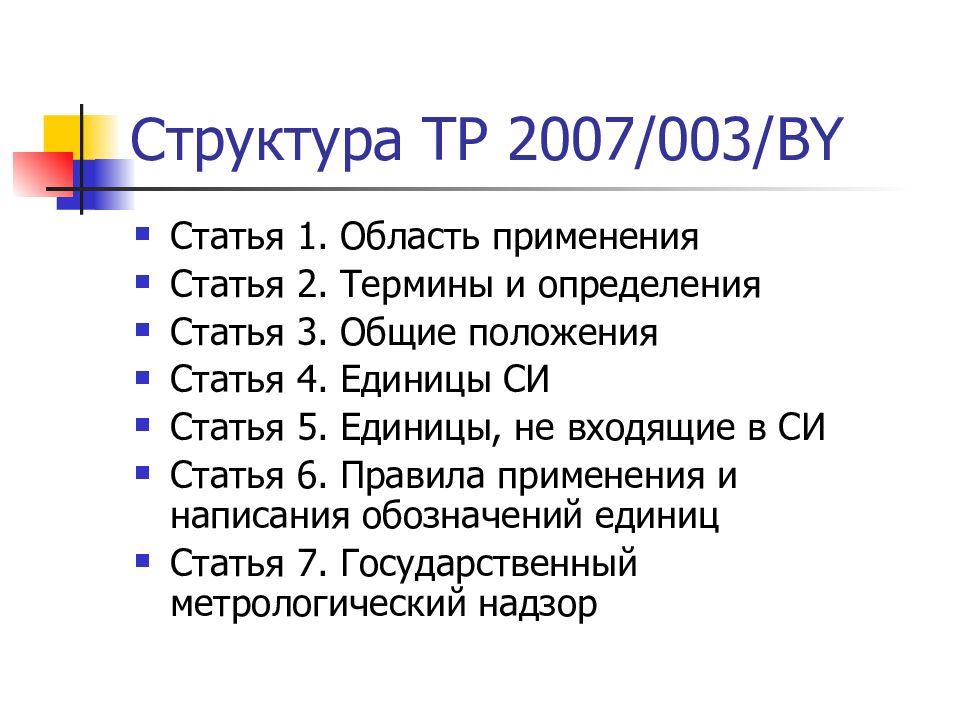

Статья 1. Область применения Статья 2. Термины и определения Статья 3. Общие положения Статья 4. Единицы СИ Статья 5. Единицы, не входящие в СИ Статья 6. Правила применения и написания обозначений единиц Статья 7. Государственный метрологический надзор

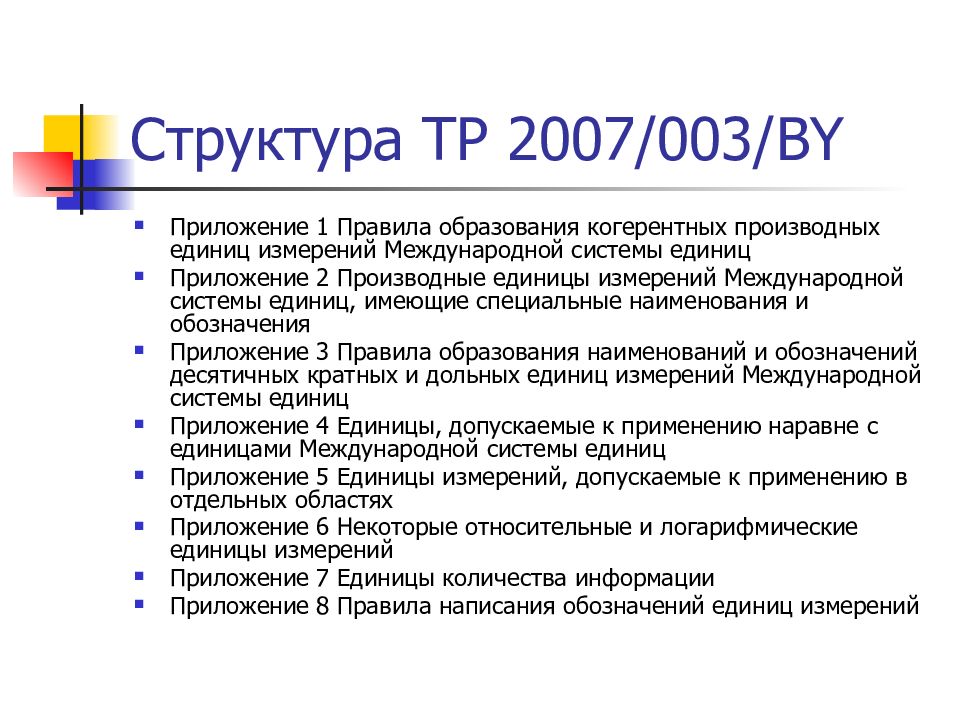

Приложение 1 Правила образования когерентных производных единиц измерений Международной системы единиц Приложение 2 Производные единицы измерений Международной системы единиц, имеющие специальные наименования и обозначения Приложение 3 Правила образования наименований и обозначений десятичных кратных и дольных единиц измерений Международной системы единиц Приложение 4 Единицы, допускаемые к применению наравне с единицами Международной системы единиц Приложение 5 Единицы измерений, допускаемые к применению в отдельных областях Приложение 6 Некоторые относительные и логарифмические единицы измерений Приложение 7 Единицы количества информации Приложение 8 Правила написания обозначений единиц измерений

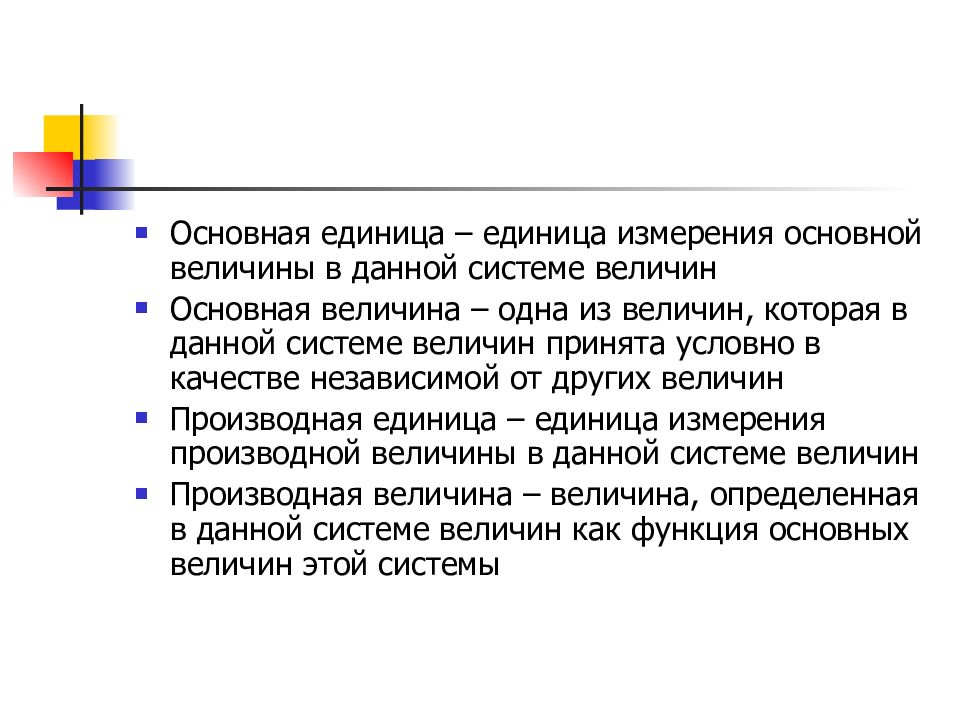

Основная единица – единица измерения основной величины в данной системе величин Основная величина – одна из величин, которая в данной системе величин принята условно в качестве независимой от других величин Производная единица – единица измерения производной величины в данной системе величин Производная величина – величина, определенная в данной системе величин как функция основных величин этой системы
Величина Единица Наименование Размерность Наименование Обозначение международное русское Длина L Метр m м Масса M Килограмм kg кг Время T Секунда s с Электрический ток (сила электрического тока) I Ампер A А Термодинамическая температура Θ Кельвин K К Количество вещества N Моль mol моль Сила света J кандела cd кд
Величина Единица Наименование Размерность Наименование Обозначение международное русское Площадь L ² квадратный метр m ² м ² Объем, вместимость L ³ кубический метр m ³ м ³ Скорость LT -1 метр в секунду ms -1 м ∙ с -1 Ускорение LT - ² метр на секунду в квадрате ms - ² м ∙ с - ² Плотность L - ³ M килограмм на кубический метр m - ³ kg м - ³ ∙ кг Напряженность магнитного поля L -1 I ампер на метр m -1 A м -1 ∙ А Яркость L - ² J кандела на квадратный метр m - ² cd м -2 ∙ кд
Величина Единица Наименование Размерность Наименование Обозначение Выражение через основные и производные единицы СИ международное русское Момент силы L ² M T - ² ньютон-метр N∙m Н∙м m ²∙kg∙s - ² Поверхностное натяжение M T - ² ньютон на метр N/m Н/м kg∙s - ² Динамическая вязкость L -1 M T -1 паскаль-секунда Pa∙s Па∙с m -1 ∙kg∙s -1 Напряженность электрического поля L M T - ³ I -1 вольт на метр V/m В/м m∙kg∙s - ³ ∙A -1 Диэлектрическая проницаемость L -3 M -1 T 4 I ² фарад на метр F/m Ф/м m -3 ∙kg -1 ∙s 4 ∙A ² Магнитная проницаемость L M T - 2 I -2 генри на метр H/m Гн/м m∙kg∙s - 2 ∙A -2

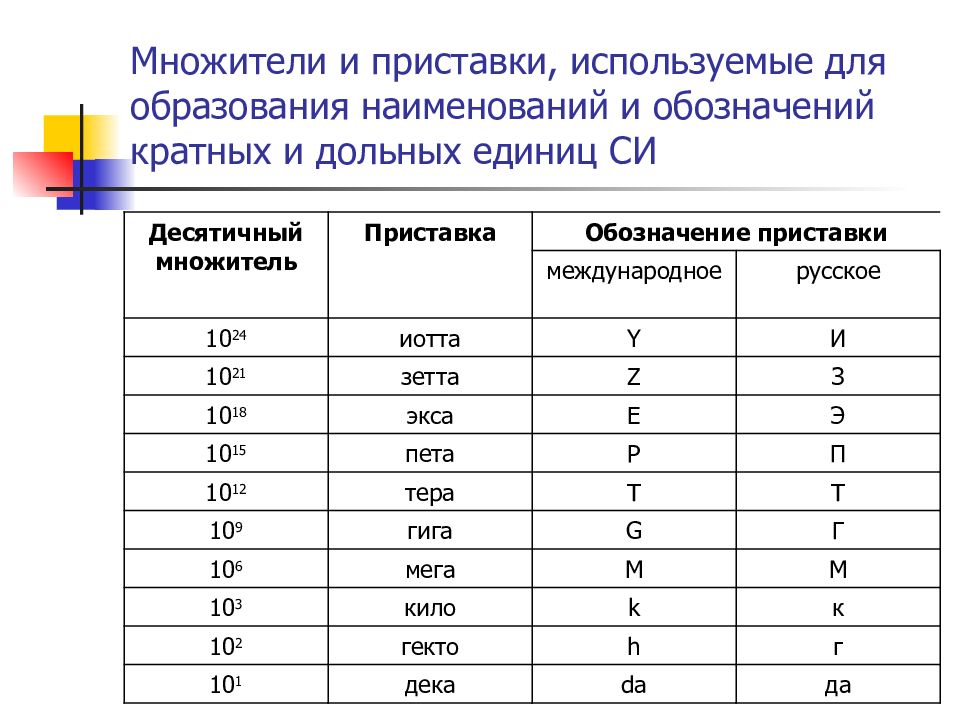

Десятичный множитель Приставка Обозначение приставки международное русское 10 24 иотта Y И 10 21 зетта Z З 10 18 экса E Э 10 15 пета P П 10 12 тера T Т 10 9 гига G Г 10 6 мега M М 10 3 кило k к 10 2 гекто h г 10 1 дека da да

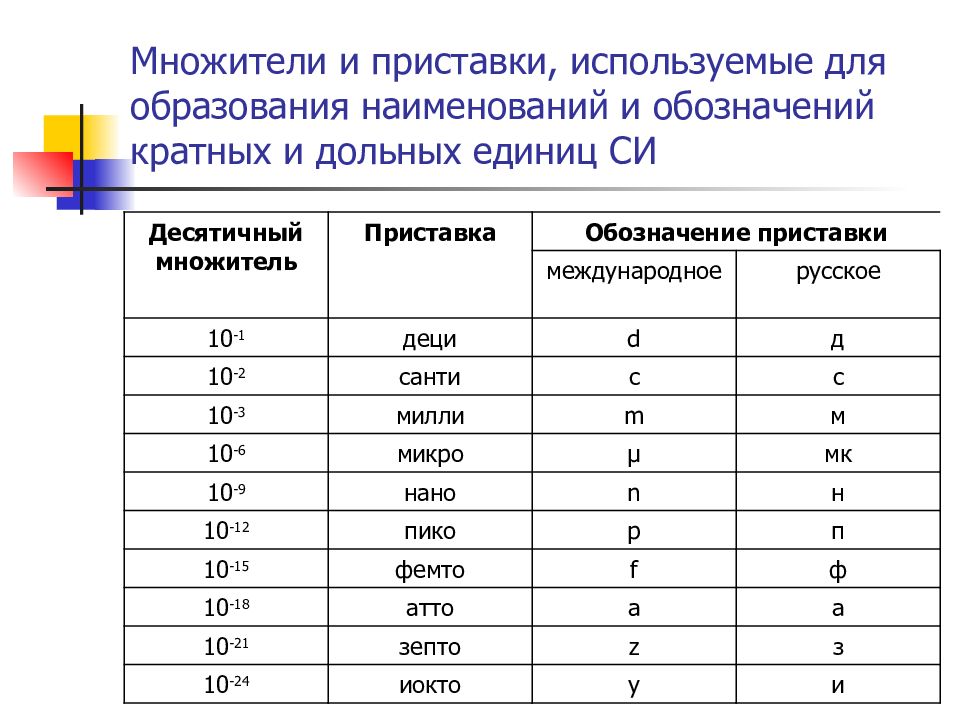

Десятичный множитель Приставка Обозначение приставки международное русское 10 -1 деци d д 10 -2 санти c с 10 -3 милли m м 10 -6 микро µ мк 10 -9 нано n н 10 -12 пико p п 10 -15 фемто f ф 10 -18 атто a а 10 -21 зепто z з 10 -24 иокто y и
Буквенные обозначения единиц необходимо печатать прямым шрифтом. В обозначении единиц точка не ставится. Обозначения единиц не переносятся на другую строку. Дробное числовое значение (с косой чертой) заключается в скобки. Между числовым значением и обозначением единицы оставляется пробел. При обозначении единиц в виде знака (…°, …', …") пробел не ставят Пример Правильно: Неправильно: 100 kW ; 100 кВт 100 kW ; 100кВт 80 % 80% 20 ° C 20° C (1/60) s -1 (1/60) s -1 20° 20 °
При указании значений величин с предельными отклонениями, числовые значения заключаются в скобки либо обозначения единиц проставляются за каждым числовым значением Пример Правильно: Неправильно: (100,0 ± 0,1) kg 100,0 ± 0,1 kg 50 г ± 1 г 50 ± 1 г Буквенные обозначения единиц, водящих в произведение, отделяются точками на средней линии как знаками умножения. Пример Правильно: Неправильно: N ∙ m ; Н ∙ м Nm ; Нм
При применении косой черты буквенные обозначения единиц в числителе и знаменателе помещаются в одну строку, произведение обозначений единиц в знаменателе заключается в скобки Пример Правильно: Неправильно: m/s; м/с m / s ; м / с W/( m⋅K ); Вт/( м⋅К ) W/ m⋅K ; Вт/ м⋅К
Спасибо за внимание
