В 1974 году Минский тракторный завод выпустил первые колесные трактора МТЗ 80 (Беларус-80) универсального назначения. Машина являлась развитием агрегатов МТЗ 50 и 52 с более мощным дизелем и улучшенными эксплуатационными параметрами и сама стала базовой машиной для многих серий сельскохозяйственных тракторов. С 2000 года начато производство полноприводного МТЗ 82 с различными вариантами комплектования. Масса базовых моделей: МТЗ-80 – 3,37 тонны; МТЗ-80.1 с увеличенной кабиной 3,7 тонны; МТЗ-82 весит 3,9 тонны. Отдельно, вес двигателя Д-243 – 430 килограмм.
На каких работах используется машина В первую очередь на выполнении сельскохозяйственных операций: вспашка, боронование, посевные работы, культивация, обработка посадок, заготовка зеленой массы, уборка и вывоз урожая. Производится более 200 видов дополнительного прицепного и навесного оборудования. Это расширяет функции машины для применения в производственной, коммунальной, транспортной сферах. На трактор монтируются бульдозерный отвал, дорожная фреза, экскаваторное оборудование, буровая установка. Грузоподъемность МТЗ 80 на оси навеса 3,2 т. Машина допущена для передвижения по дорогам общего пользования, что делает ее мобильным буксировщиком прицепов с грузом.

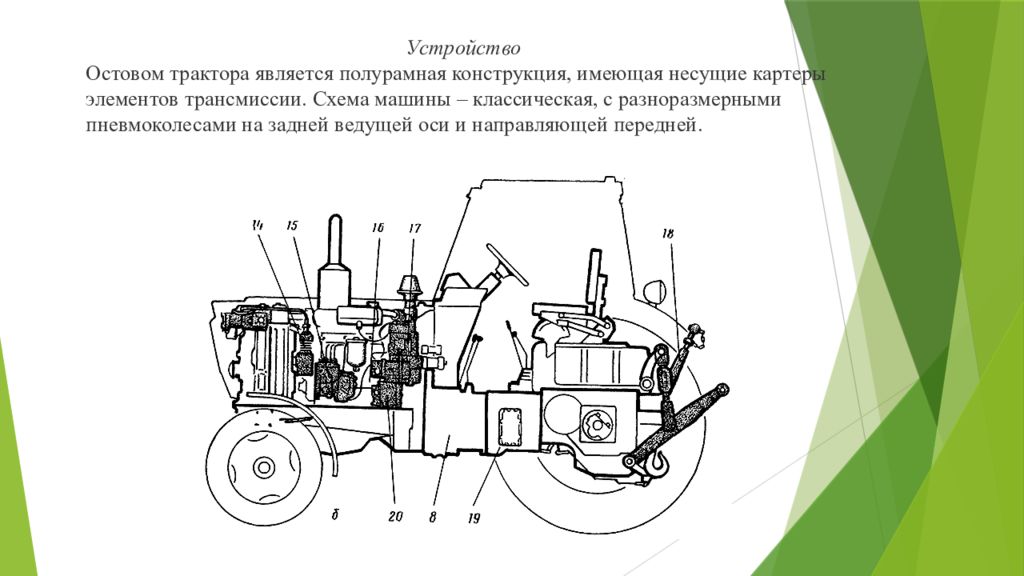

Устройство Остовом трактора является полурамная конструкция, имеющая несущие картеры элементов трансмиссии. Схема машины – классическая, с разноразмерными пневмоколесами на задней ведущей оси и направляющей передней.

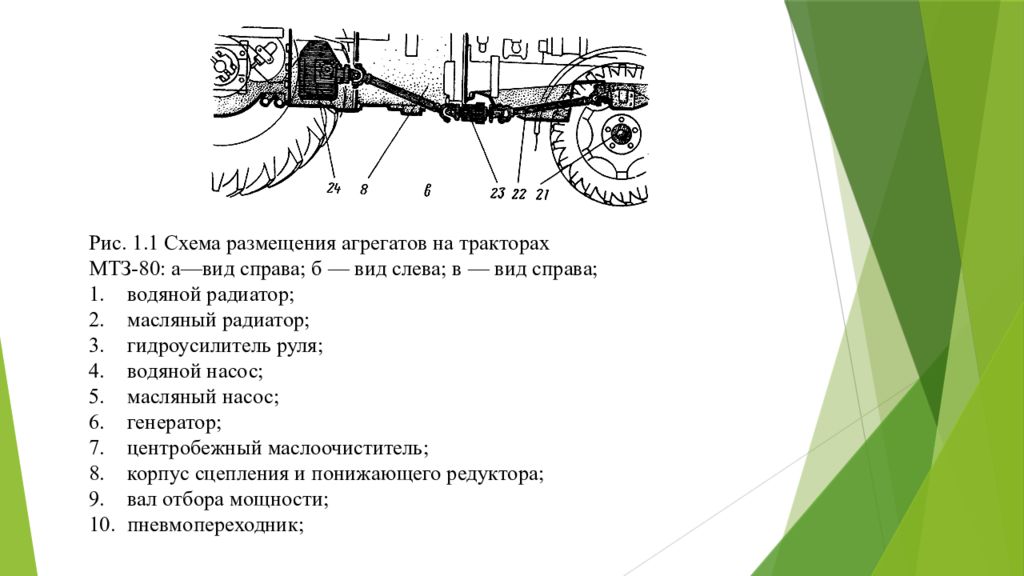

Рис. 1.1 Схема размещения агрегатов на тракторах МТЗ-80: а—вид справа; б — вид слева; в — вид справа; водяной радиатор; масляный радиатор; гидроусилитель руля; водяной насос; масляный насос; генератор; центробежный маслоочиститель ; корпус сцепления и понижающего редуктора; вал отбора мощности; пневмопереходник ;
11.гидроцилиндр задней навески; 12.воздухоочиститель; 13.головка цилиндров; 14.компрессор; 15.топливный насос; 16.дизель (МТЗ-80Л, МТЗ-82Л); 17.пусковой двигатель; 18.задняя навеска; 19.коробка передач; 20.редуктор пускового двигателя; 22.передний ведущий мост; 23.карданный вал; 24.промежуточная опора карданного вала; 25.раздаточная коробка. Силовая установка Четырехцилиндровый рядный дизельный мотор Д-243 с мощностью 81 л. с. и объемом 4,75 л. В номинальном режиме агрегат расходовал 162 г/л. с. час горючего. Крутящий момент 290 Нм обеспечивал достаточное тяговое усилие и хорошую проходимость машины. Запуск производился при помощи пускового карбюраторного мотора или электростартера. В условиях отрицательных температур при пуске использовалась электрофакельная система.

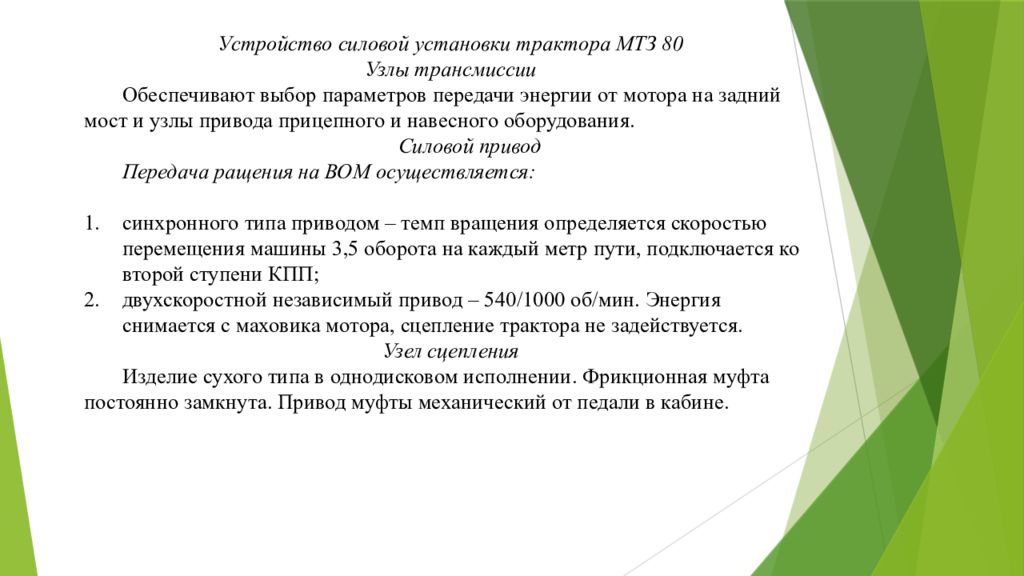

Устройство силовой установки трактора МТЗ 80 Узлы трансмиссии Обеспечивают выбор параметров передачи энергии от мотора на задний мост и узлы привода прицепного и навесного оборудования. Силовой привод Передача ращения на ВОМ осуществляется: синхронного типа приводом – темп вращения определяется скоростью перемещения машины 3,5 оборота на каждый метр пути, подключается ко второй ступени КПП; двухскоростной независимый привод – 540/1000 об/мин. Энергия снимается с маховика мотора, сцепление трактора не задействуется. Узел сцепления Изделие сухого типа в однодисковом исполнении. Фрикционная муфта постоянно замкнута. Привод муфты механический от педали в кабине.
Коробка переключния передач КПП в механическом исполнении на 9 режимов передачи момента при движении вперед и 2 на реверс. Использование редуктора, для снижения оборотов, позволяет удвоить количество режимов. Ходоуменьшитель (устанавливается как опция) обеспечивает дополнительные 4 передачи вперед и назад. Раздаточная коробка Устанавливается на модель 82 и обеспечивает подключение ведущего моста передних колес. Задний мост Оборудуется устройством автоматического блокирования дифференциала, передает вращающий момент на полуоси конечных передач. Устройства хода Передняя пара пневмоколес направляющая с типоразмером 200—508, задняя пара ведущая 400—965. Передняя ось с поворотными цапфами крепления колес через шарнир устанавливается на брусе полурамы. Весовая нагрузка на ось передается через цилиндрические пружины. Колея изменяемая – 1200/1800 мм передние колеса и 1400 /2100 мм задние. Система гидравлики В раздельно-агрегатном исполнении. Гидравлический цилиндр с регулятором размещен на приливе кожуха заднего моста.

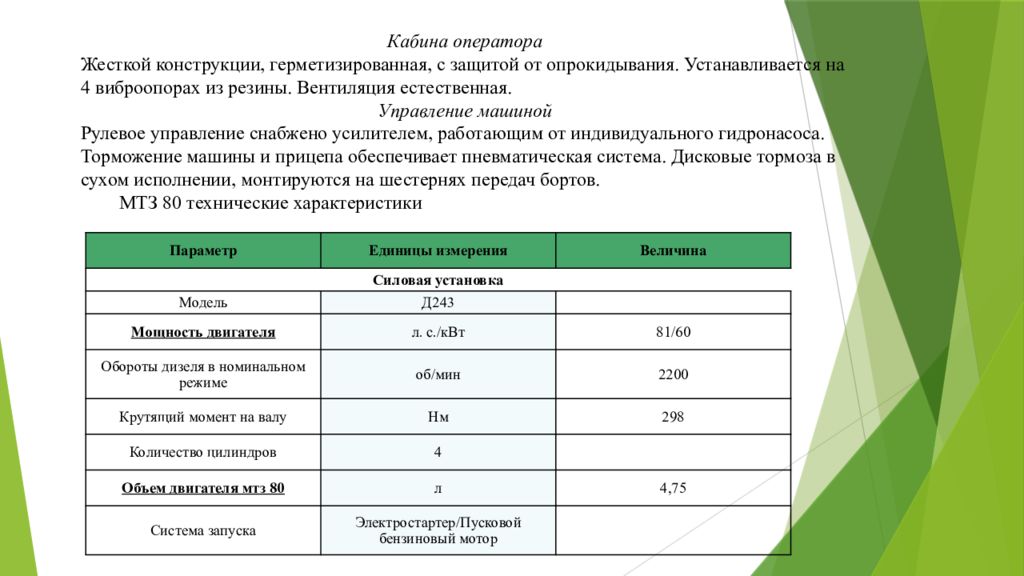

Кабина оператора Жесткой конструкции, герметизированная, с защитой от опрокидывания. Устанавливается на 4 виброопорах из резины. Вентиляция естественная. Управление машиной Рулевое управление снабжено усилителем, работающим от индивидуального гидронасоса. Торможение машины и прицепа обеспечивает пневматическая система. Дисковые тормоза в сухом исполнении, монтируются на шестернях передач бортов. МТЗ 80 технические характеристики Параметр Единицы измерения Величина Силовая установка Модель Д243 Мощность двигателя л. с./кВт 81/60 Обороты дизеля в номинальном режиме об/мин 2200 Крутящий момент на валу Нм 298 Количество цилиндров 4 Объем двигателя мтз 80 л 4,75 Система запуска Электростартер/Пусковой бензиновый мотор

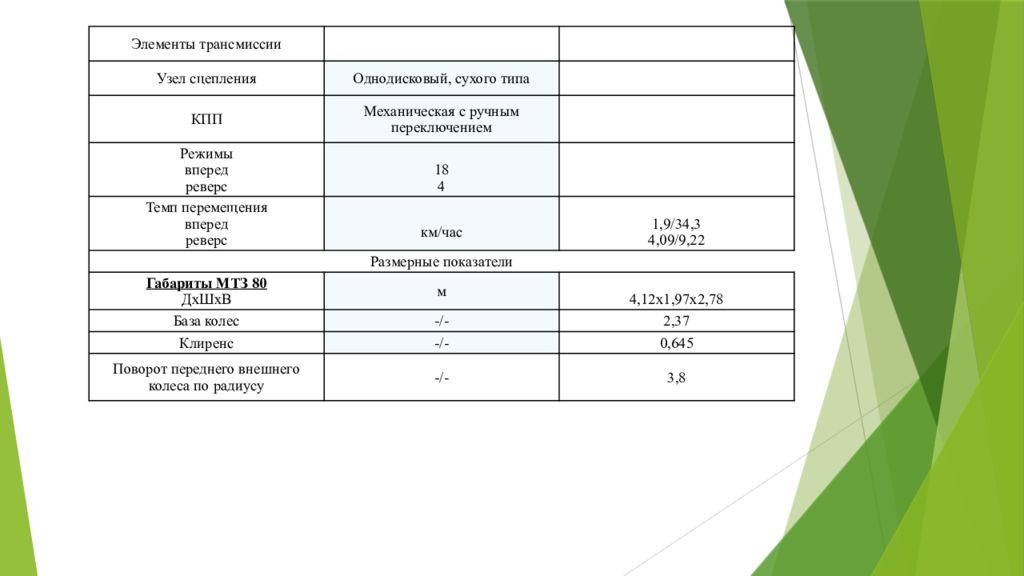

Элементы трансмиссии Узел сцепления Однодисковый, сухого типа КПП Механическая с ручным переключением Режимы вперед реверс 18 4 Темп перемещения вперед реверс км/час 1,9/34,3 4,09/9,22 Размерные показатели Габариты МТЗ 80 ДхШхВ м 4,12х1,97х2,78 База колес -/- 2,37 Клиренс -/- 0,645 Поворот переднего внешнего колеса по радиусу -/- 3,8

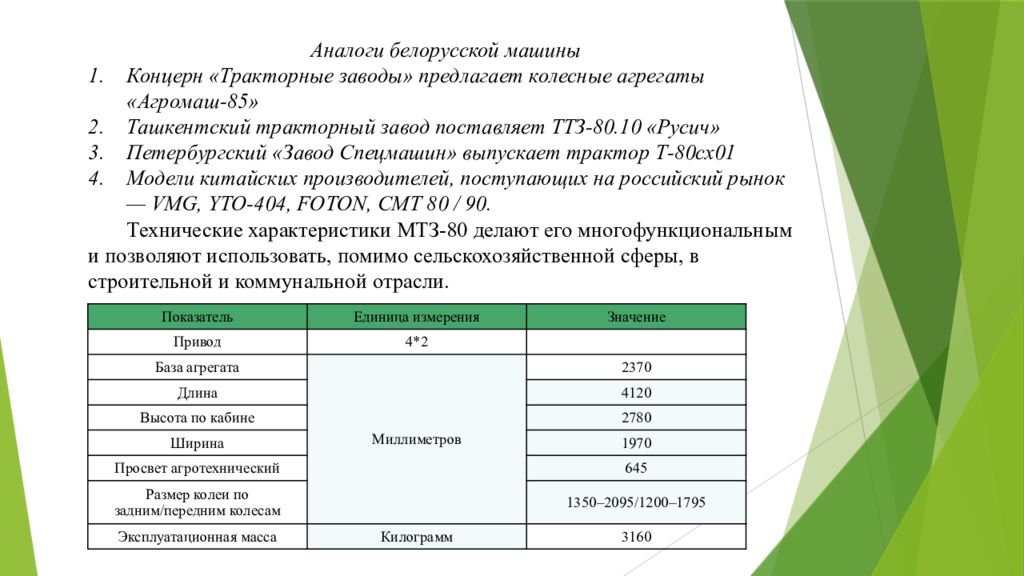

Аналоги белорусской машины Концерн «Тракторные заводы» предлагает колесные агрегаты «Агромаш-85» Ташкентский тракторный завод поставляет ТТЗ-80.10 «Русич» Петербургский «Завод Спецмашин» выпускает трактор Т-80сх01 Модели китайских производителей, поступающих на российский рынок — VMG, YTO-404, FOTON, СМТ 80 / 90. Технические характеристики МТЗ-80 делают его многофункциональным и позволяют использовать, помимо сельскохозяйственной сферы, в строительной и коммунальной отрасли. Показатель Единица измерения Значение Привод 4*2 База агрегата Миллиметров 2370 Длина 4120 Высота по кабине 2780 Ширина 1970 Просвет агротехнический 645 Размер колеи по задним/передним колесам 1350–2095/1200–1795 Эксплуатационная масса Килограмм 3160

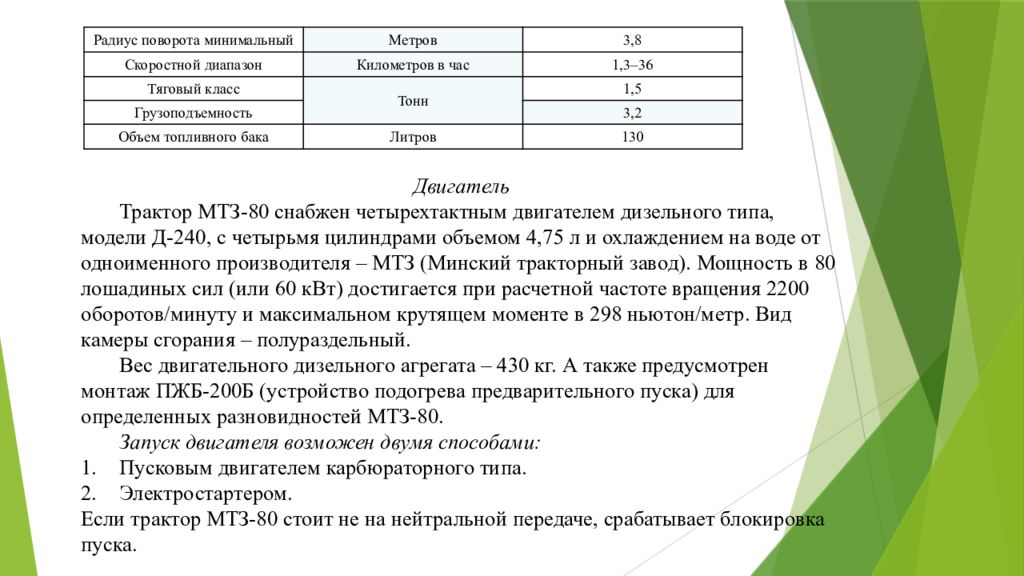

Радиус поворота минимальный Метров 3,8 Скоростной диапазон Километров в час 1,3–36 Тяговый класс Тонн 1,5 Грузоподъемность 3,2 Объем топливного бака Литров 130 Двигатель Трактор МТЗ-80 снабжен четырехтактным двигателем дизельного типа, модели Д-240, с четырьмя цилиндрами объемом 4,75 л и охлаждением на воде от одноименного производителя – МТЗ (Минский тракторный завод). Мощность в 80 лошадиных сил (или 60 кВт) достигается при расчетной частоте вращения 2200 оборотов/минуту и максимальном крутящем моменте в 298 ньютон/метр. Вид камеры сгорания – полураздельный. Вес двигательного дизельного агрегата – 430 кг. А также предусмотрен монтаж ПЖБ-200Б (устройство подогрева предварительного пуска) для определенных разновидностей МТЗ-80. Запуск двигателя возможен двумя способами: Пусковым двигателем карбюраторного типа. Электростартером. Если трактор МТЗ-80 стоит не на нейтральной передаче, срабатывает блокировка пуска.
Чтобы двигательная система работала стабильно без сбоев, нужно осуществлять технический осмотр через временные промежутки в 60, 240 и 960 моточасов. На каждый из этих отрезков для проведения ТО указан свой список работ в памятке по использованию агрегата. Особенности устройства коробки передач МТЗ-80 оснащен механической двухступенчатой коробкой передач с редуктором понижающего типа, который дает агрегату 18 передних и 4 задних передачи, в совокупности с пониженными эксплуатационными скоростями. Присутствует возможность дополнительной установки ходоуменьшителя для работ в определенных условиях. Некоторые машины позднее 1985 года производства снабжались КПП на гидроуправлении, с вариантом переключения передач под определенной нагрузкой. На таких моделях присутствует возможность использовать любую скорость в одном из четырех вариантов без активации муфты сцепления. На заднем мосту агрегата существует специальная функция, осуществляющая блокировку дифференциала. МТЗ-80 первых модификаций снабжен педальным механическим управлением дифференциала. Современные модели оснащены переключателем режимов управления гидравлического типа на панели приборов.

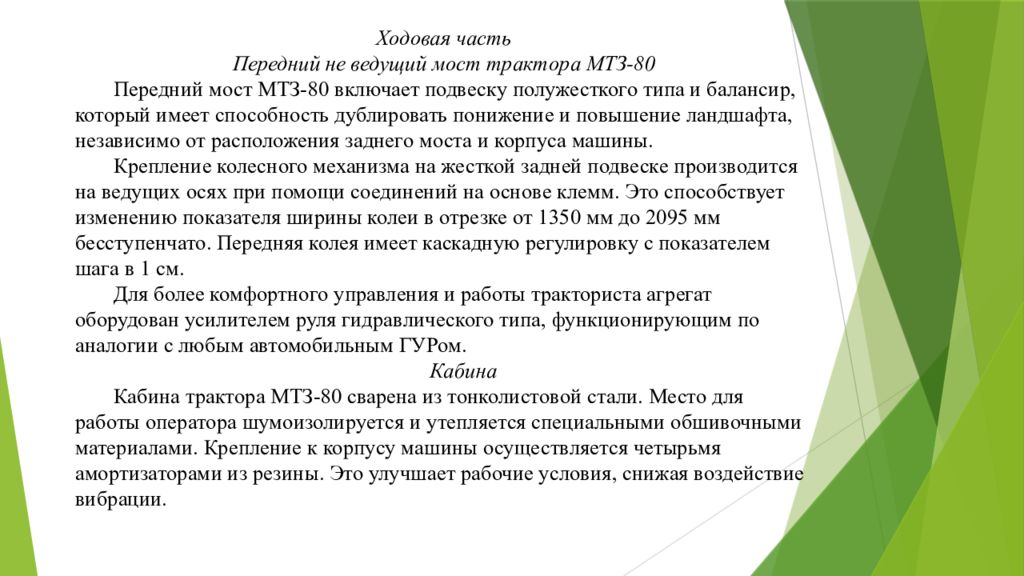

Ходовая часть Передний не ведущий мост трактора МТЗ-80 Передний мост МТЗ-80 включает подвеску полужесткого типа и балансир, который имеет способность дублировать понижение и повышение ландшафта, независимо от расположения заднего моста и корпуса машины. Крепление колесного механизма на жесткой задней подвеске производится на ведущих осях при помощи соединений на основе клемм. Это способствует изменению показателя ширины колеи в отрезке от 1350 мм до 2095 мм бесступенчато. Передняя колея имеет каскадную регулировку с показателем шага в 1 см. Для более комфортного управления и работы тракториста агрегат оборудован усилителем руля гидравлического типа, функционирующим по аналогии с любым автомобильным ГУРом. Кабина Кабина трактора МТЗ-80 сварена из тонколистовой стали. Место для работы оператора шумоизолируется и утепляется специальными обшивочными материалами. Крепление к корпусу машины осуществляется четырьмя амортизаторами из резины. Это улучшает рабочие условия, снижая воздействие вибрации.

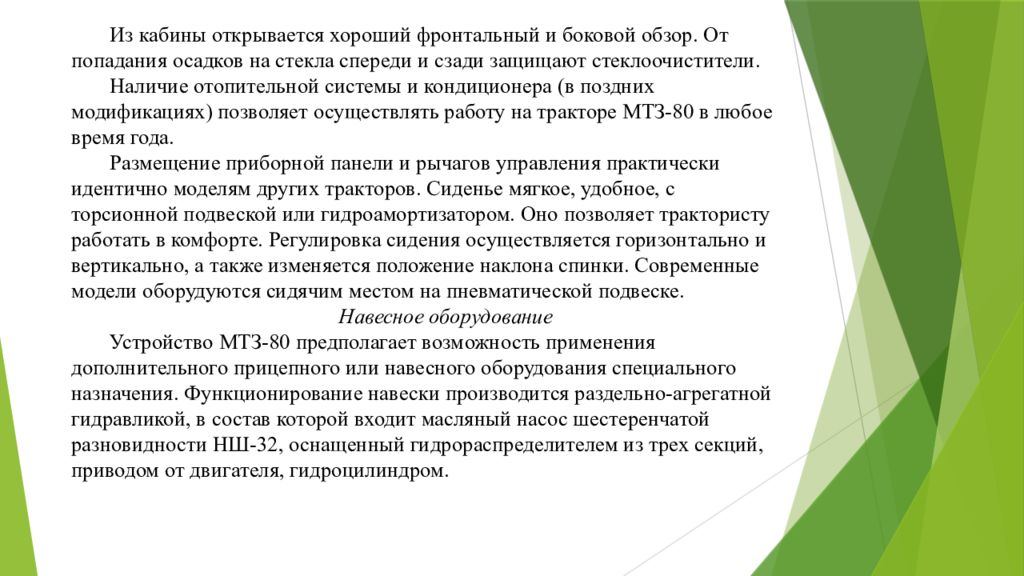

Из кабины открывается хороший фронтальный и боковой обзор. От попадания осадков на стекла спереди и сзади защищают стеклоочистители. Наличие отопительной системы и кондиционера (в поздних модификациях) позволяет осуществлять работу на тракторе МТЗ-80 в любое время года. Размещение приборной панели и рычагов управления практически идентично моделям других тракторов. Сиденье мягкое, удобное, с торсионной подвеской или гидроамортизатором. Оно позволяет трактористу работать в комфорте. Регулировка сидения осуществляется горизонтально и вертикально, а также изменяется положение наклона спинки. Современные модели оборудуются сидячим местом на пневматической подвеске. Навесное оборудование Устройство МТЗ-80 предполагает возможность применения дополнительного прицепного или навесного оборудования специального назначения. Функционирование навески производится раздельно-агрегатной гидравликой, в состав которой входит масляный насос шестеренчатой разновидности НШ-32, оснащенный гидрораспределителем из трех секций, приводом от двигателя, гидроцилиндром.

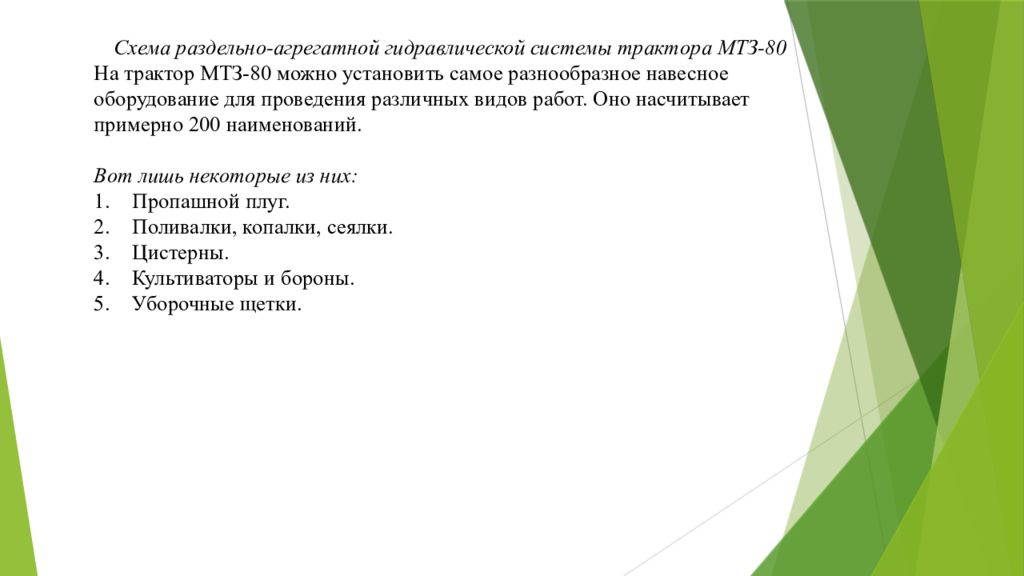

Схема раздельно-агрегатной гидравлической системы трактора МТЗ-80 На трактор МТЗ-80 можно установить самое разнообразное навесное оборудование для проведения различных видов работ. Оно насчитывает примерно 200 наименований. Вот лишь некоторые из них: Пропашной плуг. Поливалки, копалки, сеялки. Цистерны. Культиваторы и бороны. Уборочные щетки.
