Презентация По дисциплине: МДК 01.01 « Технологии производства продукции в растениеводстве » На тему : «Орудия для обработки и ухода за виноградными насаждениями» Выполнил: Студент группы 4-А Специальности 35.02.05 Агрономия Абдуллаев М.А. Проверил преподаватель: Плохенко Д.В. Маленькое 202 2 г.

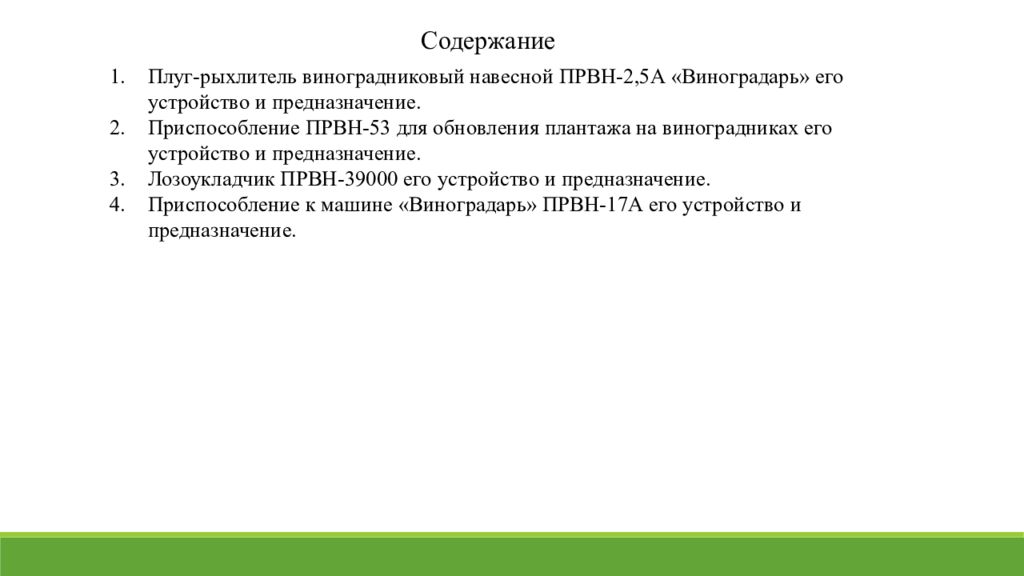

Содержание Плуг-рыхлитель виноградниковый навесной ПРВН-2,5А «Виноградарь» его устройство и предназначение. Приспособление ПРВН-53 для обновления плантажа на виноградниках его устройство и предназначение. Лозоукладчик ПРВН-39000 его устройство и предназначение. Приспособление к машине «Виноградарь» ПРВН-17А его устройство и предназначение.

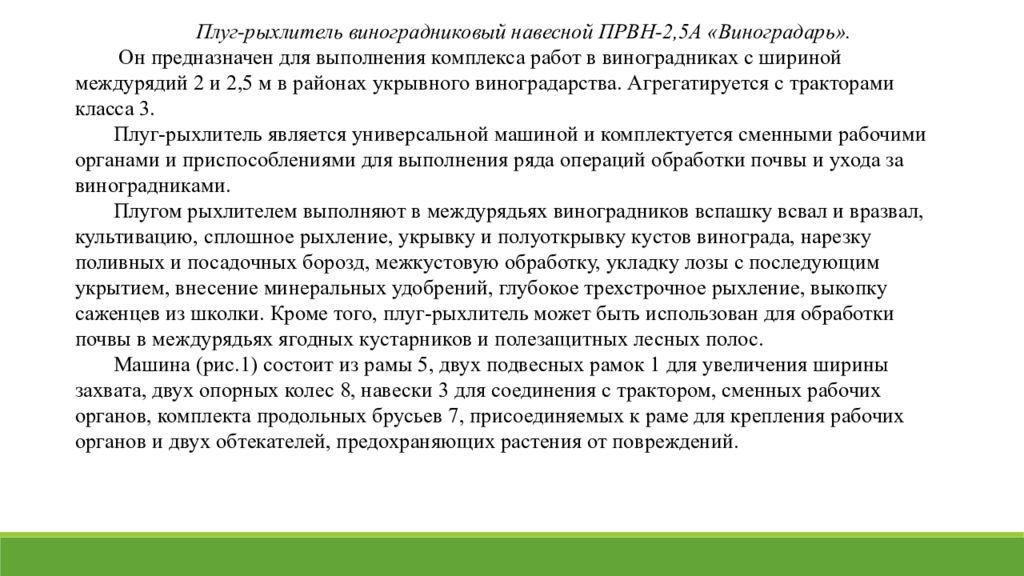

Плуг-рыхлитель виноградниковый навесной ПРВН-2,5А «Виноградарь». Он предназначен для выполнения комплекса работ в виноградниках с шириной междурядий 2 и 2,5 м в районах укрывного виноградарства. Агрегатируется с тракторами класса 3. Плуг-рыхлитель является универсальной машиной и комплектуется сменными рабочими органами и приспособлениями для выполнения ряда операций обработки почвы и ухода за виноградниками. Плугом рыхлителем выполняют в междурядьях виноградников вспашку всвал и вразвал, культивацию, сплошное рыхление, укрывку и полуоткрывку кустов винограда, нарезку поливных и посадочных борозд, межкустовую обработку, укладку лозы с последующим укрытием, внесение минеральных удобрений, глубокое трехстрочное рыхление, выкопку саженцев из школки. Кроме того, плуг-рыхлитель может быть использован для обработки почвы в междурядьях ягодных кустарников и полезащитных лесных полос. Машина (рис.1) состоит из рамы 5, двух подвесных рамок 1 для увеличения ширины захвата, двух опорных колес 8, навески 3 для соединения с трактором, сменных рабочих органов, комплекта продольных брусьев 7, присоединяемых к раме для крепления рабочих органов и двух обтекателей, предохраняющих растения от повреждений.

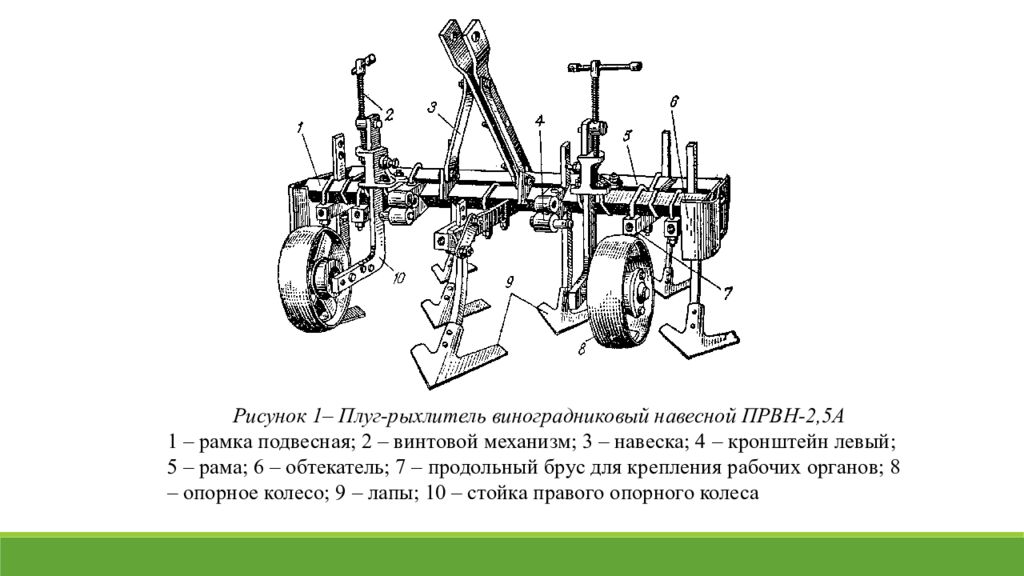

Рисунок 1– Плуг-рыхлитель виноградниковый навесной ПРВН-2,5А 1 – рамка подвесная; 2 – винтовой механизм; 3 – навеска; 4 – кронштейн левый; 5 – рама; 6 – обтекатель; 7 – продольный брус для крепления рабочих органов; 8 – опорное колесо; 9 – лапы; 10 – стойка правого опорного колеса

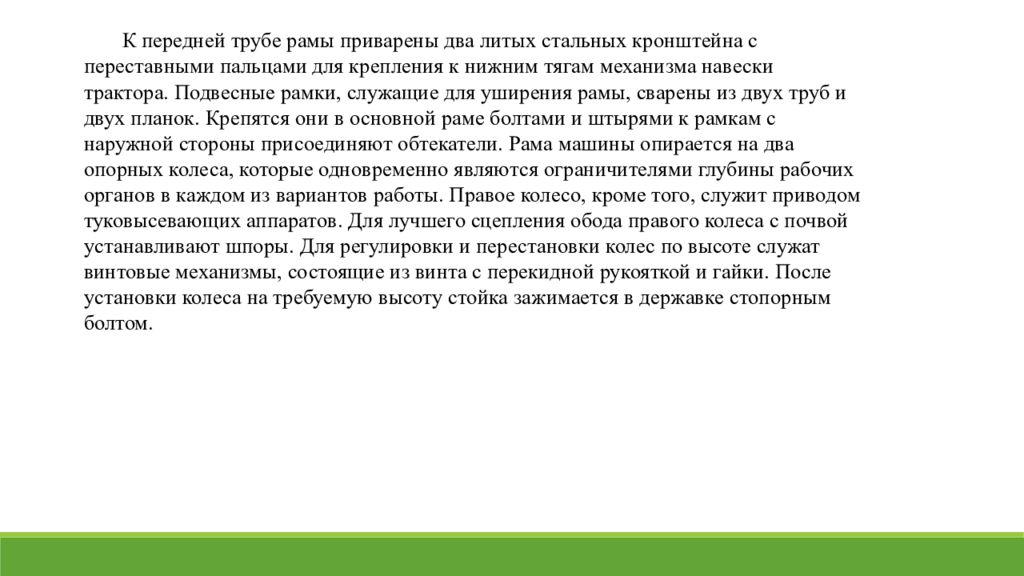

К передней трубе рамы приварены два литых стальных кронштейна с переставными пальцами для крепления к нижним тягам механизма навески трактора. Подвесные рамки, служащие для уширения рамы, сварены из двух труб и двух планок. Крепятся они в основной раме болтами и штырями к рамкам с наружной стороны присоединяют обтекатели. Рама машины опирается на два опорных колеса, которые одновременно являются ограничителями глубины рабочих органов в каждом из вариантов работы. Правое колесо, кроме того, служит приводом туковысевающих аппаратов. Для лучшего сцепления обода правого колеса с почвой устанавливают шпоры. Для регулировки и перестановки колес по высоте служат винтовые механизмы, состоящие из винта с перекидной рукояткой и гайки. После установки колеса на требуемую высоту стойка зажимается в державке стопорным болтом.

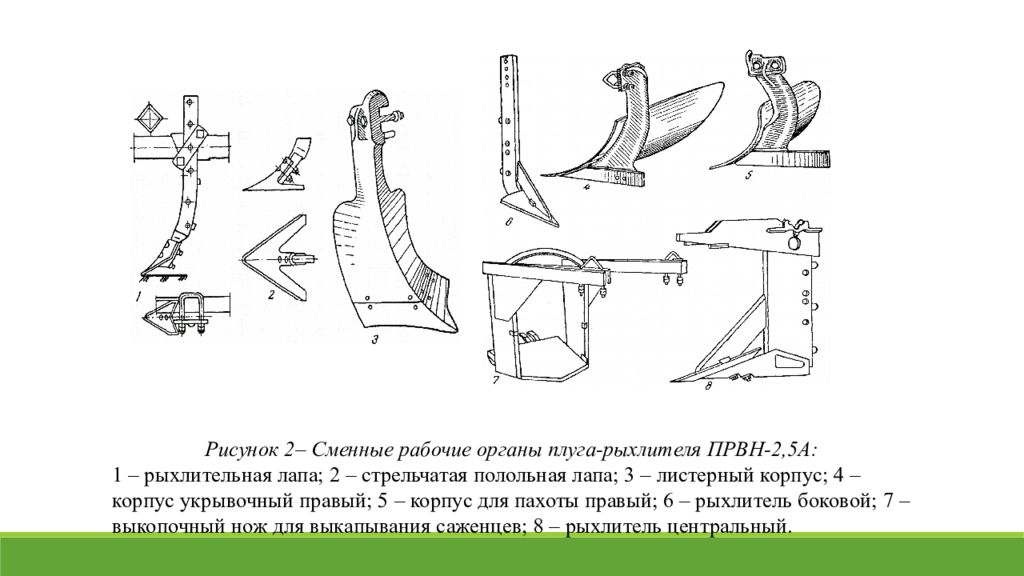

Рисунок 2– Сменные рабочие органы плуга-рыхлителя ПРВН-2,5А: 1 – рыхлительная лапа; 2 – стрельчатая полольная лапа; 3 – листерный корпус; 4 – корпус укрывочный правый; 5 – корпус для пахоты правый; 6 – рыхлитель боковой; 7 – выкопочный нож для выкапывания саженцев; 8 – рыхлитель центральный.

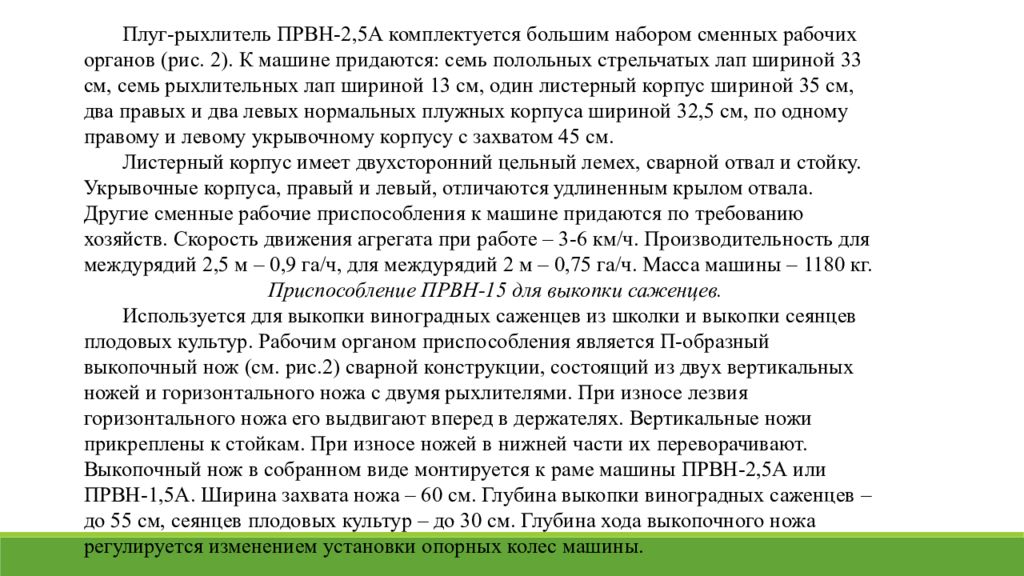

Плуг-рыхлитель ПРВН-2,5А комплектуется большим набором сменных рабочих органов (рис. 2). К машине придаются: семь полольных стрельчатых лап шириной 33 см, семь рыхлительных лап шириной 13 см, один листерный корпус шириной 35 см, два правых и два левых нормальных плужных корпуса шириной 32,5 см, по одному правому и левому укрывочному корпусу с захватом 45 см. Листерный корпус имеет двухсторонний цельный лемех, сварной отвал и стойку. Укрывочные корпуса, правый и левый, отличаются удлиненным крылом отвала. Другие сменные рабочие приспособления к машине придаются по требованию хозяйств. Скорость движения агрегата при работе – 3-6 км/ч. Производительность для междурядий 2,5 м – 0,9 га/ч, для междурядий 2 м – 0,75 га/ч. Масса машины – 1180 кг. Приспособление ПРВН-15 для выкопки саженцев. Используется для выкопки виноградных саженцев из школки и выкопки сеянцев плодовых культур. Рабочим органом приспособления является П-образный выкопочный нож (см. рис.2) сварной конструкции, состоящий из двух вертикальных ножей и горизонтального ножа с двумя рыхлителями. При износе лезвия горизонтального ножа его выдвигают вперед в держателях. Вертикальные ножи прикреплены к стойкам. При износе ножей в нижней части их переворачивают. Выкопочный нож в собранном виде монтируется к раме машины ПРВН-2,5А или ПРВН-1,5А. Ширина захвата ножа – 60 см. Глубина выкопки виноградных саженцев – до 55 см, сеянцев плодовых культур – до 30 см. Глубина хода выкопочного ножа регулируется изменением установки опорных колес машины.

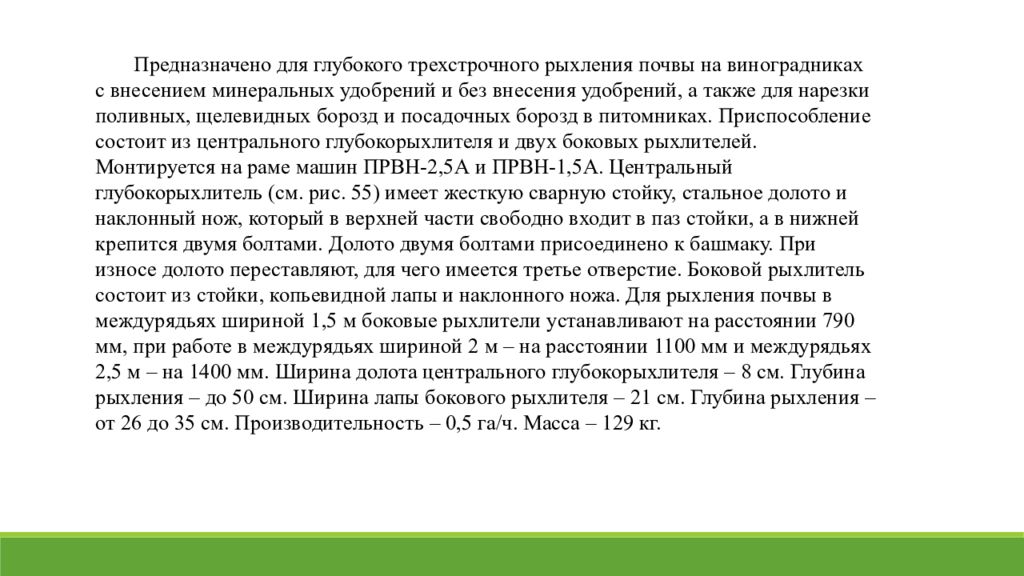

Предназначено для глубокого трехстрочного рыхления почвы на виноградниках с внесением минеральных удобрений и без внесения удобрений, а также для нарезки поливных, щелевидных борозд и посадочных борозд в питомниках. Приспособление состоит из центрального глубокорыхлителя и двух боковых рыхлителей. Монтируется на раме машин ПРВН-2,5А и ПРВН-1,5А. Центральный глубокорыхлитель (см. рис. 55) имеет жесткую сварную стойку, стальное долото и наклонный нож, который в верхней части свободно входит в паз стойки, а в нижней крепится двумя болтами. Долото двумя болтами присоединено к башмаку. При износе долото переставляют, для чего имеется третье отверстие. Боковой рыхлитель состоит из стойки, копьевидной лапы и наклонного ножа. Для рыхления почвы в междурядьях шириной 1,5 м боковые рыхлители устанавливают на расстоянии 790 мм, при работе в междурядьях шириной 2 м – на расстоянии 1100 мм и междурядьях 2,5 м – на 1400 мм. Ширина долота центрального глубокорыхлителя – 8 см. Глубина рыхления – до 50 см. Ширина лапы бокового рыхлителя – 21 см. Глубина рыхления – от 26 до 35 см. Производительность – 0,5 га/ч. Масса – 129 кг. Приспособление ПРВН-53 для обновления плантажа на виноградниках.

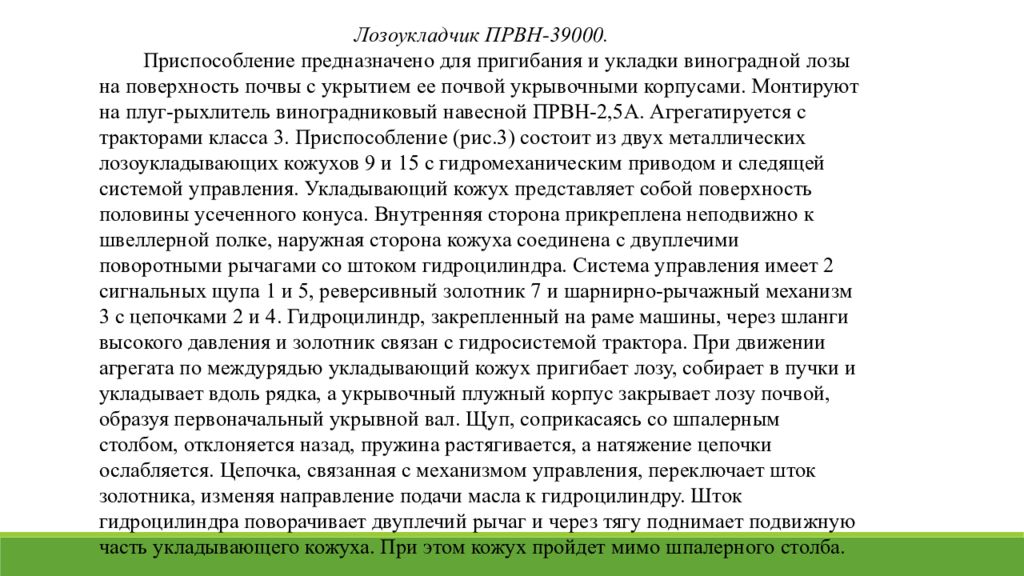

Лозоукладчик ПРВН-39000. Приспособление предназначено для пригибания и укладки виноградной лозы на поверхность почвы с укрытием ее почвой укрывочными корпусами. Монтируют на плуг-рыхлитель виноградниковый навесной ПРВН-2,5А. Агрегатируется с тракторами класса 3. Приспособление (рис.3) состоит из двух металлических лозоукладывающих кожухов 9 и 15 с гидромеханическим приводом и следящей системой управления. Укладывающий кожух представляет собой поверхность половины усеченного конуса. Внутренняя сторона прикреплена неподвижно к швеллерной полке, наружная сторона кожуха соединена с двуплечими поворотными рычагами со штоком гидроцилиндра. Система управления имеет 2 сигнальных щупа 1 и 5, реверсивный золотник 7 и шарнирно-рычажный механизм 3 с цепочками 2 и 4. Гидроцилиндр, закрепленный на раме машины, через шланги высокого давления и золотник связан с гидросистемой трактора. При движении агрегата по междурядью укладывающий кожух пригибает лозу, собирает в пучки и укладывает вдоль рядка, а укрывочный плужный корпус закрывает лозу почвой, образуя первоначальный укрывной вал. Щуп, соприкасаясь со шпалерным столбом, отклоняется назад, пружина растягивается, а натяжение цепочки ослабляется. Цепочка, связанная с механизмом управления, переключает шток золотника, изменяя направление подачи масла к гидроцилиндру. Шток гидроцилиндра поворачивает двуплечий рычаг и через тягу поднимает подвижную часть укладывающего кожуха. При этом кожух пройдет мимо шпалерного столба.

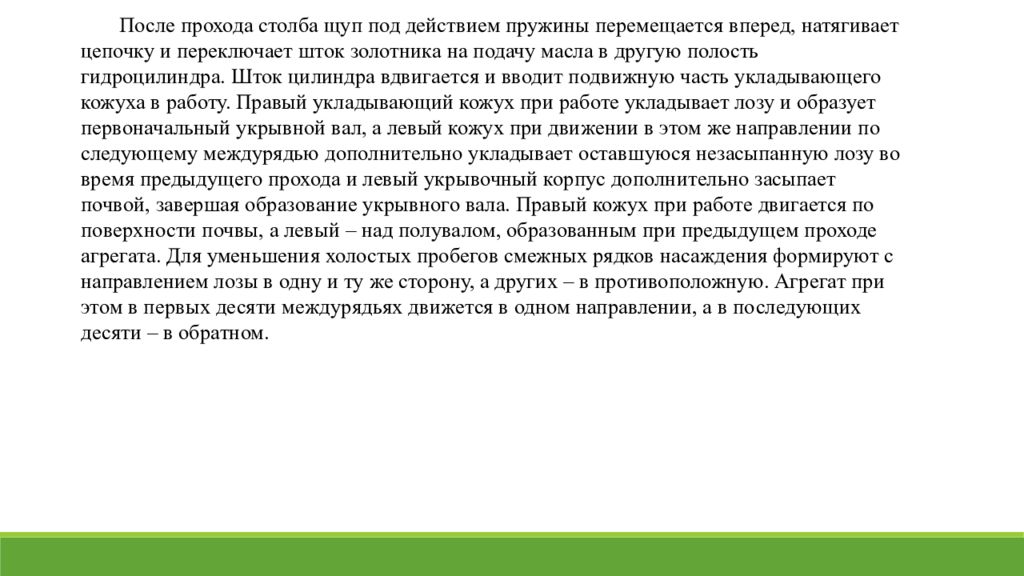

После прохода столба щуп под действием пружины перемещается вперед, натягивает цепочку и переключает шток золотника на подачу масла в другую полость гидроцилиндра. Шток цилиндра вдвигается и вводит подвижную часть укладывающего кожуха в работу. Правый укладывающий кожух при работе укладывает лозу и образует первоначальный укрывной вал, а левый кожух при движении в этом же направлении по следующему междурядью дополнительно укладывает оставшуюся незасыпанную лозу во время предыдущего прохода и левый укрывочный корпус дополнительно засыпает почвой, завершая образование укрывного вала. Правый кожух при работе двигается по поверхности почвы, а левый – над полувалом, образованным при предыдущем проходе агрегата. Для уменьшения холостых пробегов смежных рядков насаждения формируют с направлением лозы в одну и ту же сторону, а других – в противоположную. Агрегат при этом в первых десяти междурядьях движется в одном направлении, а в последующих десяти – в обратном.
Рисунок 3– Схема лозоукладчика ПРВН-39000: а – следящая система управления; б – гидромеханический привод; 1, 5 – щуп; 2, 4 – цепочка; 3 – шарнирно-рычажный механизм; 6, 11 – коромысла; 7 – реверсивный золотник; 8 – пружина; 9, 15 – лозоукладывающие кожухи; 10, 14 – поперечные тяги; 12 – кронштейн; 13 – гидроцилиндр Приспособление ПРВН-39000 используется в междурядьях шириной 2 и 2,5 м. Момент опускания кожуха в рабочее положение регулируют поворотом щупа в сторону рядка. При большом выносе щупа кожух будет опускаться позднее, при меньшем выносе – раньше. Кожух должен подниматься за 10-15 см до шпалерного столба и опускаться на расстоянии 10-15 см после прохода столба. Натяжением пружины щупа регулируют усилие, необходимое для отвода его от столба. Усилие на конце щупа для отвода кожуха не должно превышать 100 Н. Рабочая скорость агрегата при работе с приспособлением – 4-4,2 км/ч. Производительность его 0,7-0,8 га/ч. Масса – 320 кг.

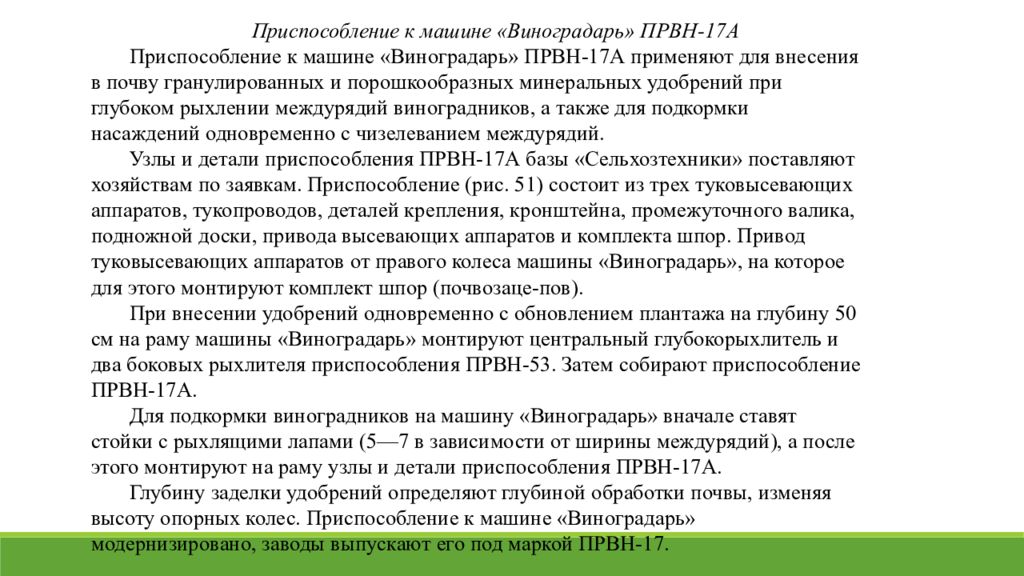

Приспособление к машине «Виноградарь» ПРВН-17А Приспособление к машине «Виноградарь» ПРВН-17А применяют для внесения в почву гранулированных и порошкообразных минеральных удобрений при глубоком рыхлении междурядий виноградников, а также для подкормки насаждений одновременно с чизелеванием междурядий. Узлы и детали приспособления ПРВН-17А базы «Сельхозтехники» поставляют хозяйствам по заявкам. Приспособление (рис. 51) состоит из трех туковысевающих аппаратов, тукопроводов, деталей крепления, кронштейна, промежуточного валика, подножной доски, привода высевающих аппаратов и комплекта шпор. Привод туковысевающих аппаратов от правого колеса машины «Виноградарь», на которое для этого монтируют комплект шпор ( почвозаце-пов ). При внесении удобрений одновременно с обновлением плантажа на глубину 50 см на раму машины «Виноградарь» монтируют центральный глубокорыхлитель и два боковых рыхлителя приспособления ПРВН-53. Затем собирают приспособление ПРВН-17А. Для подкормки виноградников на машину «Виноградарь» вначале ставят стойки с рыхлящими лапами (5—7 в зависимости от ширины междурядий), а после этого монтируют на раму узлы и детали приспособления ПРВН-17А. Глубину заделки удобрений определяют глубиной обработки почвы, изменяя высоту опорных колес. Приспособление к машине «Виноградарь» модернизировано, заводы выпускают его под маркой ПРВН-17.

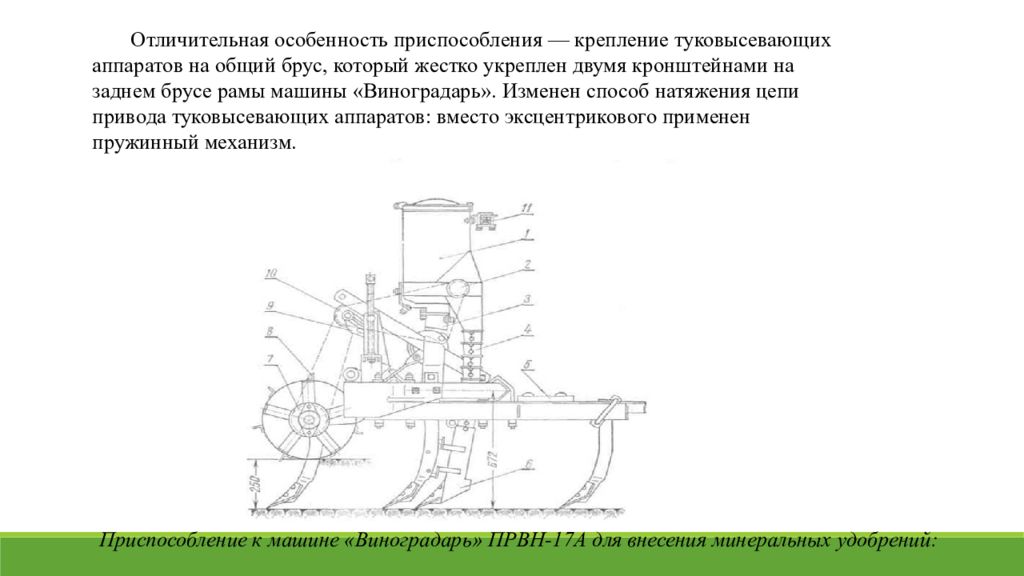

Отличительная особенность приспособления — крепление туковысевающих аппаратов на общий брус, который жестко укреплен двумя кронштейнами на заднем брусе рамы машины «Виноградарь». Изменен способ натяжения цепи привода туковысевающих аппаратов: вместо эксцентрикового применен пружинный механизм. Приспособление к машине «Виноградарь» ПРВН-17А для внесения минеральных удобрений :

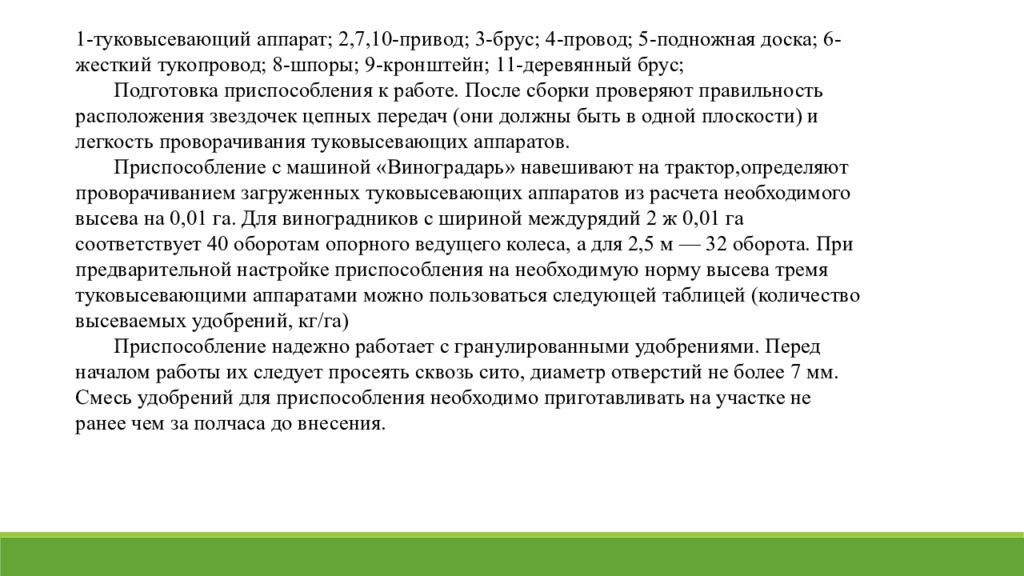

1-туковысевающий аппарат ; 2,7,10-привод ; 3-брус ; 4-провод ; 5-подножная доска ; 6-жесткий тукопровод ; 8-шпоры ; 9-кронштейн ; 11-деревянный брус ; Подготовка приспособления к работе. После сборки проверяют правильность расположения звездочек цепных передач (они должны быть в одной плоскости) и легкость проворачивания туковысевающих аппаратов. Приспособление с машиной «Виноградарь» навешивают на трактор,определяют проворачиванием загруженных туковысевающих аппаратов из расчета необходимого высева на 0,01 га. Для виноградников с шириной междурядий 2 ж 0,01 га соответствует 40 оборотам опорного ведущего колеса, а для 2,5 м — 32 оборота. При предварительной настройке приспособления на необходимую норму высева тремя туковысевающими аппаратами можно пользоваться следующей таблицей (количество высеваемых удобрений, кг/га) Приспособление надежно работает с гранулированными удобрениями. Перед началом работы их следует просеять сквозь сито, диаметр отверстий не более 7 мм. Смесь удобрений для приспособления необходимо приготавливать на участке не ранее чем за полчаса до внесения.

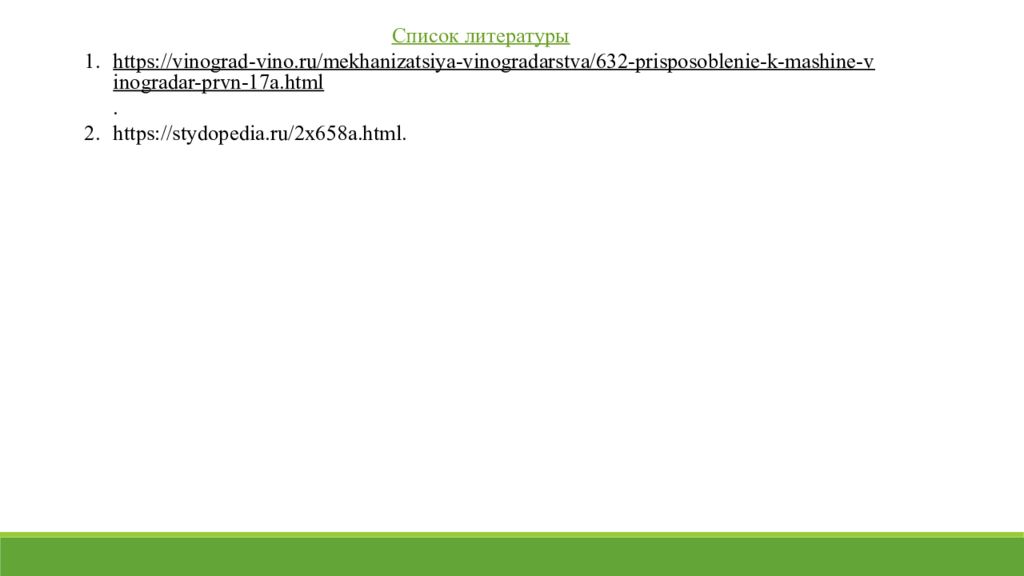

Список литературы https://vinograd-vino.ru/mekhanizatsiya-vinogradarstva/632-prisposoblenie-k-mashine-vinogradar-prvn-17a.html. https://stydopedia.ru/2x658a.html.
